MODE D'EMPLOI DP450USB DENON
Manuel de l'utilisateur
Accessoires 4 5 Nomenclature et fonctions 7 Panneau avant 7 Panneau arrière 10
Préparatifs
Montage 12 Installation de la platine 13 Montage du contrepoids 14 Montage de la tête de lecture avec cellule 14 Fixation du couvercle anti-poussière 15 Utilisation du couvercle anti-poussière comme support de disque 15 Réglages 17 Réglage de la pression de l'aiguille 17 Réglage de l'antipatinage 19
Connexions
Connexion d'appareils sans entrée phono Connexion d'appareils avec entrée phono Connexion de l'adaptateur secteur
Lecture et enregistrement
Enregistrement de la lecture 26
Enregistrement de la lecture 26 Arrêt de la lecture 28 Utilisation de la fonction d'arrêt automatique 29
Enregistrement sur un dispositif mémoire USB 30
Enregistrement sur un dispositif mémoire USB 31
Installation du logiciel d'édition de fichiers numériques
MusiCut for DENON 32
Conseils
Contenu 33
Dépistage des pannes 34
L'alimentation ne se met pas sous/hors tension 35
La platine ne tourne pas 35
Aucun son n'est émis 36
Le son saute, est parasites ou distordu 36
Phénomène de hurlement 37
Le bras de lecture s'arrête de bouger à mi-chemin 37
Impossible d'enregistrer l'audio sur un dispositif mémoire USB 38
Impossible d'installer "MusiCut for DENON" sur l'ordinateur 38
Annexe
Remplacement de l'aiguille 39
Spécifications 40
Nous vous remercions d'avoir acquis cet appareil Denon. Pour un fonctionnement optimal, veuillez lire attentivement ce manuel avant de vous servir de l'unité.
Après avoir lu le manuel, veuillez le conserver pour toute référence future.
Accessoires
Assurez-vous que les articles suivants sont fournis avec l'appareil.
| Guide de démarrage rapide | Instructions de sécurité | Adaptateur secteur | Prises adaptateur secteur (5 pièces) |
| Couvercle anti-poussière | Support du couvercle anti-poussière | Platine | Feuille de la platine |
| Adaptateur 45 tr/min | Tête de lecture avec cellule | Contrepoids | Câble audio |
Caractéristiques
- Conversion d'un audio analogue depuis un disque sous un format numérique et sauvegardé sur un dispositif mémoire USB. Vous pouvez convertir l'audio analogue en format numérique (44,1 kHz/192 kbps MP3 ou 44,1 kHz/16 bits WAV) et le sauvegarder sur un dispositif mémoire USB. Vous pourrez ensuite diffuser cet audio sur tout appareil prenant en charge la lecture depuis un dispositif mémoire USB.
- Les fichiers numériques sauvegardés sur un dispositif mémoire USB peuvent être fractionnés, vous pouvez y ajouter des informations sur le morceau et modifier le nom du fichier, et ce en utilisant le logiciel pris en charge "MusiCut™ for DENON" (uniquement pour MP3)
L'espace entre les morceaux (silence) peut être manuellement recherché ou détecté automatiquement pour fractionner le fichier. Vous pouvez affecter un numéro de plage à chaque morceau et ajouter les informations du morceau disponibles dans la base de données audio Gracenote. Pour y accéder, téléchargez le logiciel depuis notre site Web pour l'utiliser sur votre ordinateur.
- Design moderne Tout comme le PMA-60, pour le DRA-100 et les autres appareils de notre gamme Denon Design, nous avons éliminé tout le superflu pour obtenir un style minimaliste moderne.
- La fonction levier automatique du bras soulève automatiquement le bras de lecture une fois celle-ci terminée.
- Rotation plus précise grâce au contrôle de rotation stabilisé. Le nouveau capteur installé mesure les tr/min pour maintenir une vitesse de rotation précise.
- Une cellule MM est montée dans la tête de lecture et prête à l'utilisation sans assemblage
- Équipée d'un interrupteur pour activer et désactiver l'égaliseur de son intégré
L'égaliseur de son est intégré pour permettre une connexion directe, même lorsque l'amplificateur ou le système mini ne disposent pas d'entrée phono. Utilisez l'interrupteur pour désactiver l'égaliseur et activer la connexion à des amplificateurs avec entrée phono.
- Équipée d'une fonction pour basculer les tr/min entre 33 1/3, 45 et 78
Modifiez la vitesse de lecture du disque entre 33 1/3, 45 et 78 tr/min selon vos besoins. Cela signifie que vous pouvez lire les disques de 7 pouces et 12 pouces quels que soient les tr/min.
- Équipée d'un couvercle anti-poussière que vous pouvez utiliser comme support de disque
Le couvercle anti-poussière fourni peut également servir de support de disque. Utilisez-le pour exposer les pochettes de vos disques.

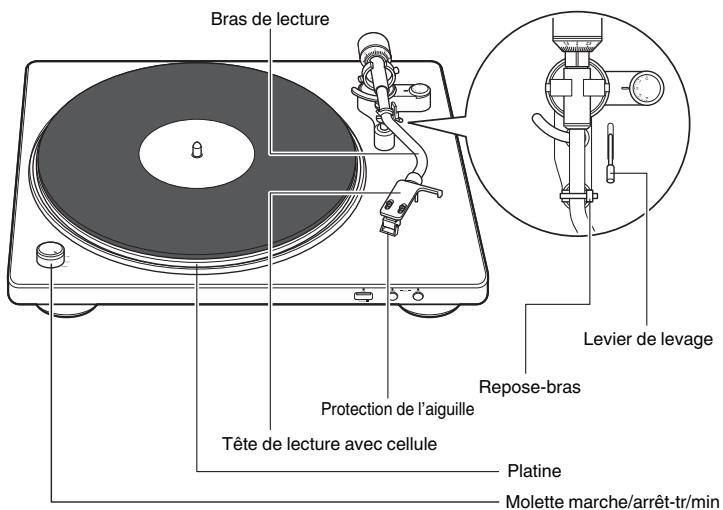

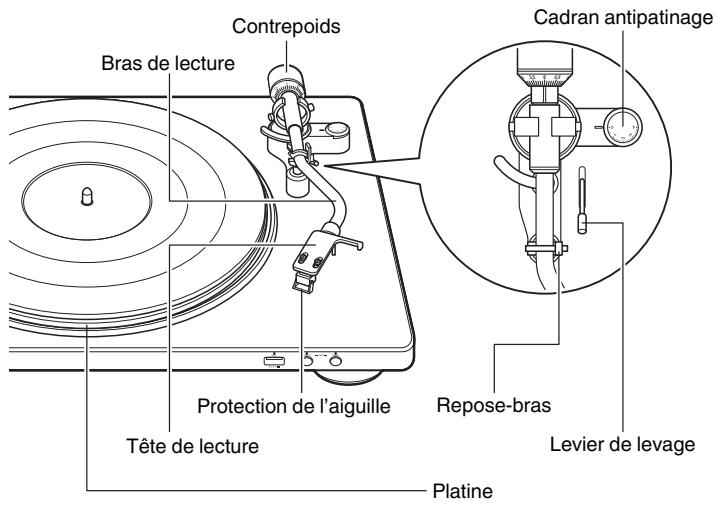

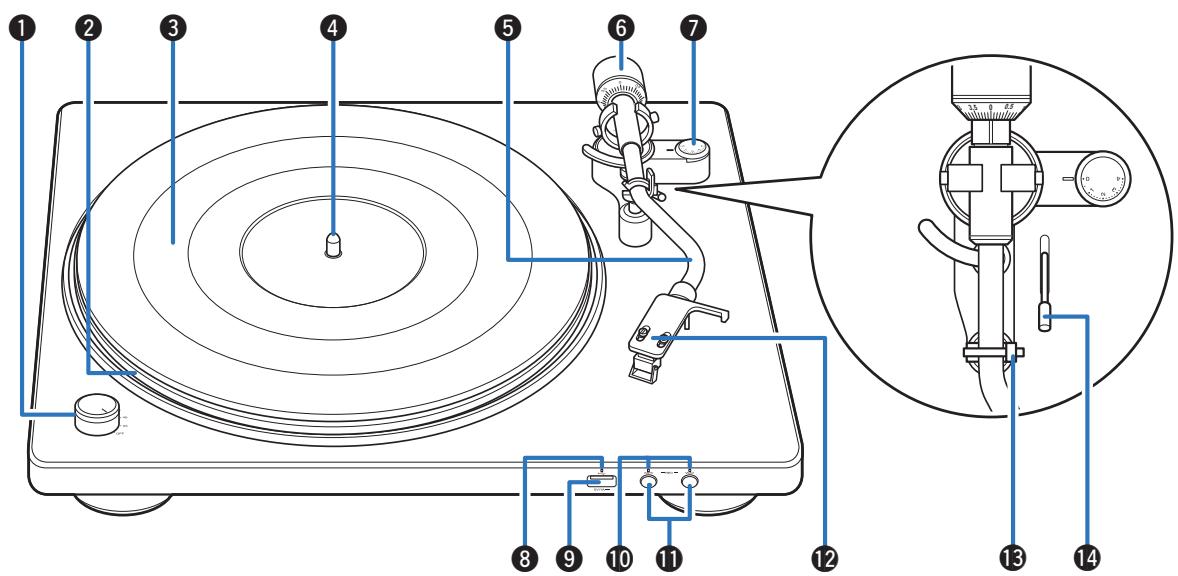

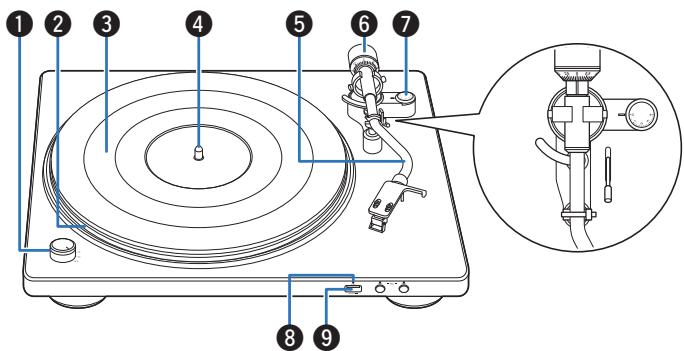

Panneau avant
Pour plus de détails, voir la page suivante.
1 Molette marche/arrêt-tr/min
Allumez ou éteignez l'appareil et modifiez les tr/min selon vos besoins au cours de la lecture du disque. (p. 26)
2 Platine
Fixé en le montant sur l'axe central sur l'appareil principal. La courroie est montée en-dessous. (p. 13)
3 Feuille de la platine
Monté au-dessus de la platine tourne-disque. (p. 13)
4 Axe central
Placez la platine tourne-disque et les disques de manière à ce qu’il ressorte du centre.
5 Bras de lecture
Le contrepoids est monté à l'arrière. (p. 14) - La tête de lecture avec cellule est fixée à l'extrémité. (p. 14)
Contrepoids
Fixé à l'arrière du bras de lecture pour régler la pression de l'aiguille.
Montage du contrepoids (p. 14) - "Réglage de la pression de l'aiguille" (p. 17)
7 Cadran antipatinage
Permet de régler l'antipatinage. (p. 19)

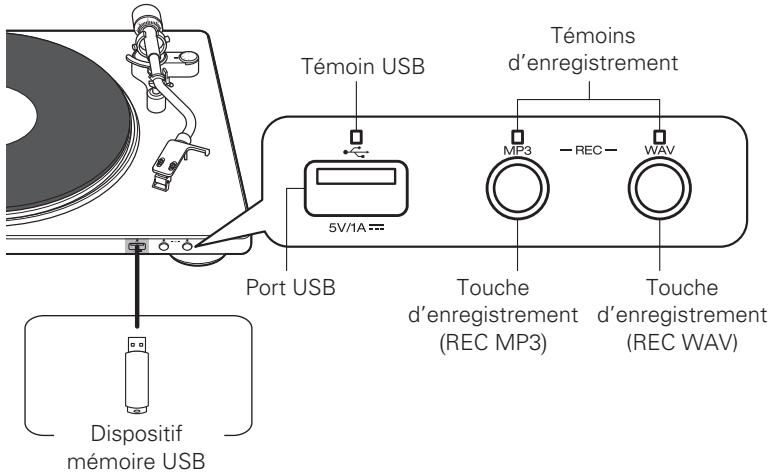

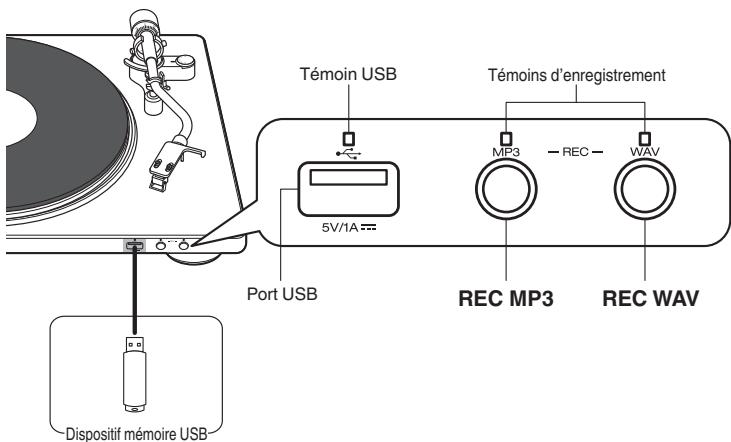

3 Témoin USB
Le statut d'enregistrement USB varie selon les conditions suivantes. (p. 31)
- Témoin blanc allumé : Un dispositif mémoire USB est inséré dans le port USB
- Témoin blanc clignotant : Enregistrement sur un dispositif mémoire USB

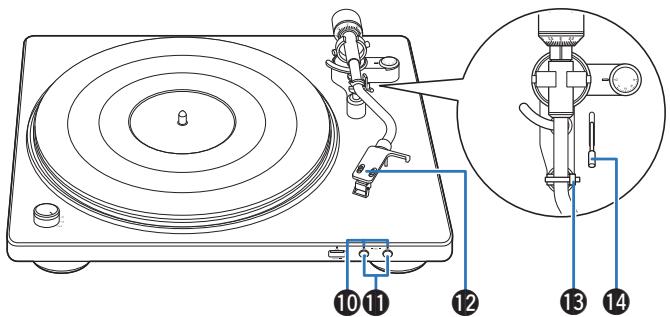

9 Port USB
Utilisé pour insérer des dispositifs mémoire USB. (p. 30)
- L'appareil est en mesure de convertir l'audio lu par des sources analogiques en formats numériques (MP3 ou WAV) et de le sauvegarder sur un dispositif mémoire USB. Les fichiers audio sauvegardés ne peuvent pas être lus depuis un dispositif mémoire USB.
Témoins REC MP3/WAV
Ils s'allument en bleu si vous appuyez sur les touches REC MP3/WAV pour indiquer que l'appareil est en train d'enregistrer l'audio sur USB. (p. 31)
Touches REC MP3/WAV
Utilisé pour sélectionner le format audio numérique (MP3 ou WAV) au cours de l'enregistrement sur USB. Utilisé également pour démarrer et arrêter l'enregistrement audio. (p. 31)
Tête de lecture avec cellule
Fixé à l'extrémité du bras de lecture. (p. 14)
18 Repose-bras
Posez le bras de lecture ici si vous ne l'utilisez pas pour la lecture d'un disque.
Lever de levage
Soulève et abaisse le bras de lecture. En baissant le levier, le bras de lecture baisse doucement pour positionner l'aiguille sans endommager cette dernière ni le disque.

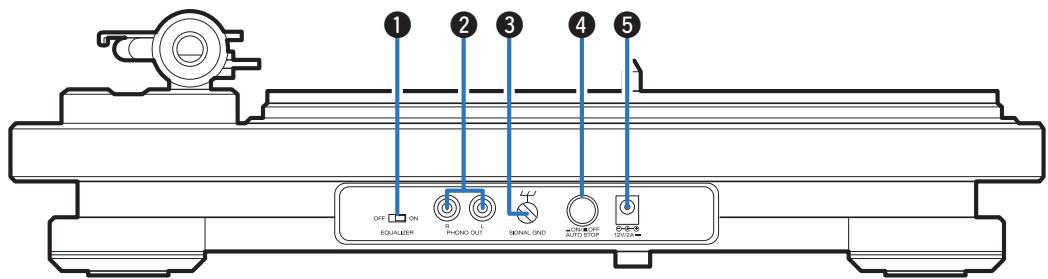

1 Interrupteur equalizer on/off
Ceci permet d'activer et désactiver l'égaliseur intégré. Activez ou désactivez selon que l'amplificateur connecté ou le système mini disposent ou non d'une entrée phono.
- "Connexion d'appareils sans entrée phono" (p. 21)
- Connexion d'appareils avec entrée phono" (p. 22)
2 Bornes phonos OUT
Pour connecter des appareils avec entrée audio externe ou entrée phono.
- "Connexion d'appareils sans entrée phono" (p. 21)
- Connexion d'appareils avec entrée phono" (p. 22)
Borne SIGNAL GND
Utilisez le câble de mise à la terre du câble audio fourni, même pour connecter cet appareil à des amplificateurs disposant de connexions de mise à la terre. (p. 22)

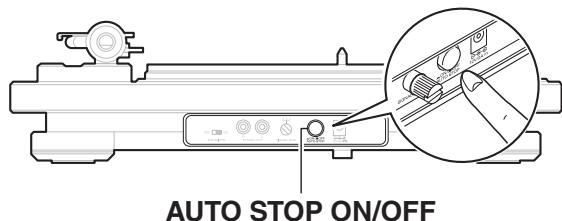

Touches AUTO STOP on/off
Soulève automatiquement le bras de lecture et arrête la platine tourne-disque à la fin du disque lorsque cette fonction est activée au cours de la lecture du disque. (p. 29)
Borne d'entrée de l'adaptateur secteur
Pour connecter l'adaptateur secteur fourni. (p. 23)
Montage
| Installation de la platine | 13 |
| Montage du contrepoids | 14 |
| Montage de la tête de lecture avec cellule | 14 |
| Fixation du couvercle anti-poussière | 15 |
| Utilisation du couvercle anti-poussière comme support de disque | 15 |
Réglages
| Réglage de la pression de l'aiguille | 17 |
| Réglage de l'antipatinage | 19 |

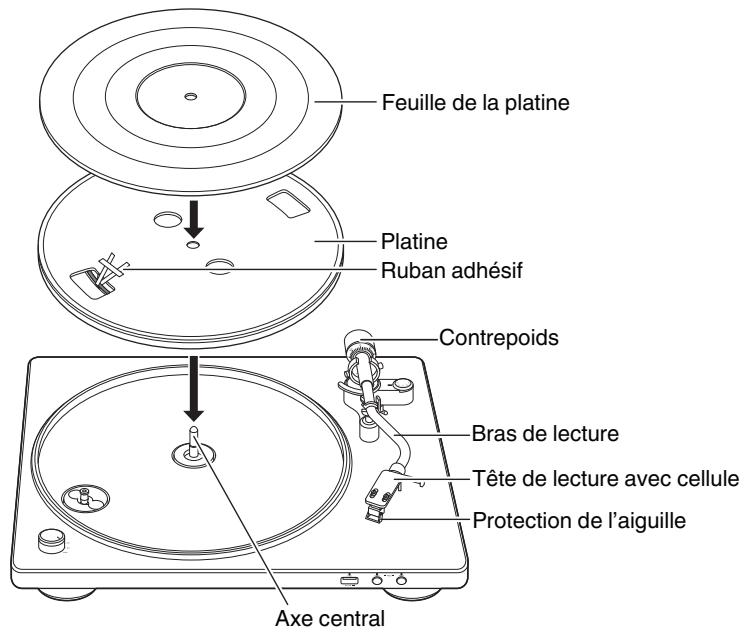

Montage
Montez ces pièces incluses sur l'appareil principal avant utilisation.
Assurez-vous d'effectuer le paramétrage sur une surface stable et plane pour éviter l'influence de vibrations ou l'inclinaison du disque au cours de la lecture.
Remarque
- Au cours de l'assemblage, assurez-vous que l'adaptateur secteur ne connecte pas l'appareil à une prise murale.

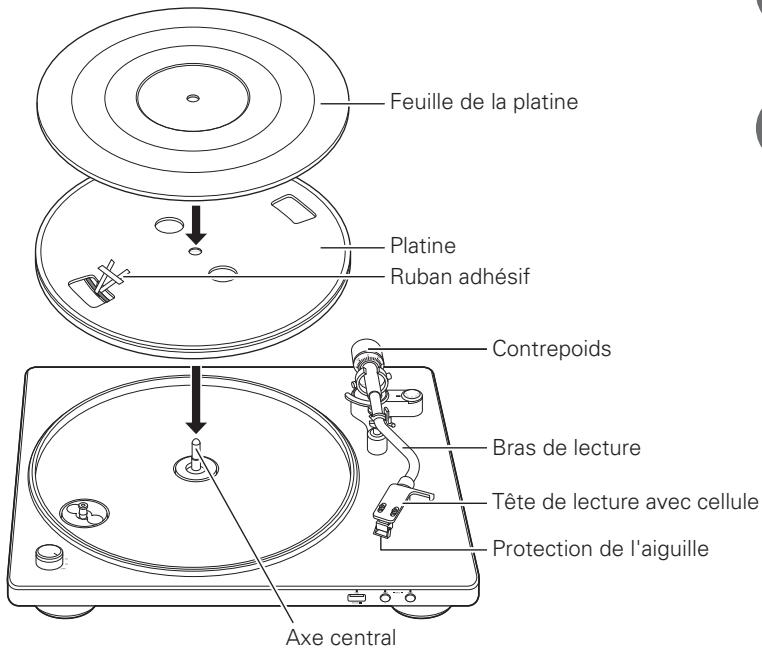

Installation de la platine
1 Insérez la broche centrale dans le trou au centre de la platine. 2 Tournez la platine jusqu'à ce que le rouleau de l'appareil principal soit visible par le trou carré sur le côté muni du ruban adhésif.

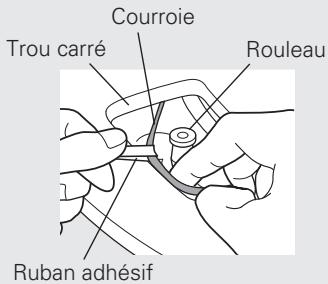

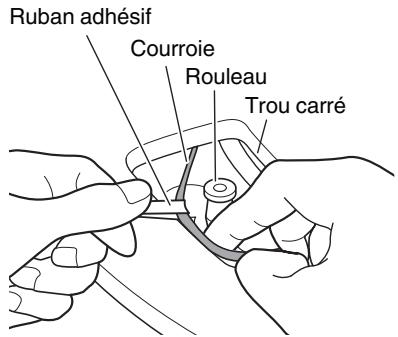

3 Retirez le ruban adhésif et accrochez la courroie au rouleau.
- Retirez le ruban adhésif après avoir accroché la courroie.
- Prenez soin de ne pas tordre la courroie lorsque vous l'accrochez.
- Conservez le ruban adhésif après utilisation, car il est nécessaire lors du remplacement de la courroie.
4 Installez la feuille de la platine sur la platine.
- Installez la feuille avec le côté portant le logo DENON vers le bas.

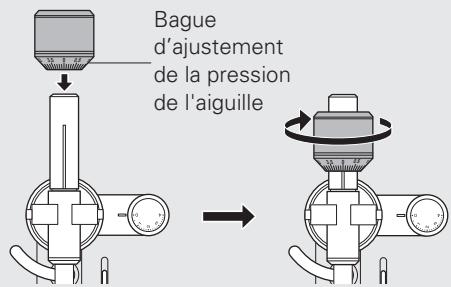

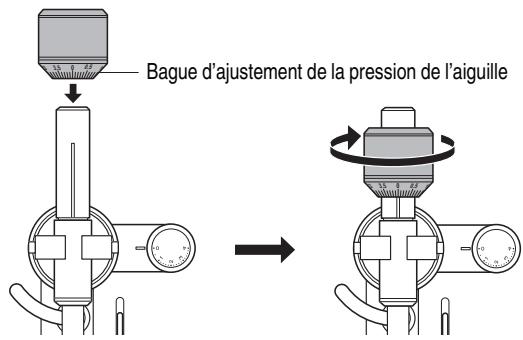

Montage du contrepoids
1 Insérez le contrepoids dans l'arbre à l'arrière du bras de lecture et tournez-le dans le sens de la flèche en le poussant doucement.
- Montez le contrepoids de façon à ce que la bague d'ajustement de la pression de l'aiguille soit tournée vers l'avant.
Montage de la tête de lecture avec cellule
Insérez la tête de lecture sur l'extrémité du bras de lecture.
- Insérez la tête de lecture avec le détrompeur orienté vers le haut et aligné avec l'extrémité du bras de lecture.
2 Tournez l'écrou de verrouillage dans le sens de la flèche pour fixer la tête de lecture.
Remarque
- Effectuez cette opération avec le couvercle de l'aiguille de la cellule abaissé pour protéger la pointe de l'aiguille.

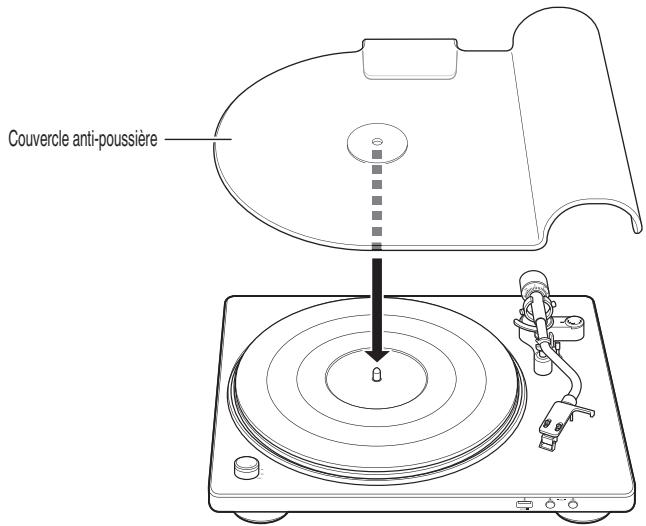

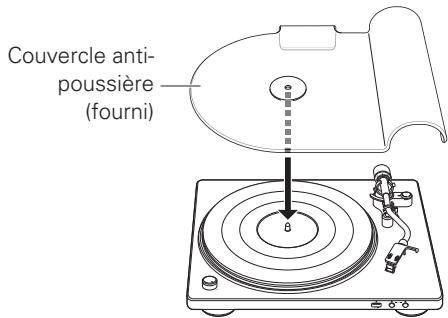

Fixation du couvercle anti-poussière
1 Insérez l'axe central dans le trou du couvercle anti-poussière.
- Retirez le couvercle anti-poussière avant la lecture d'un disque.

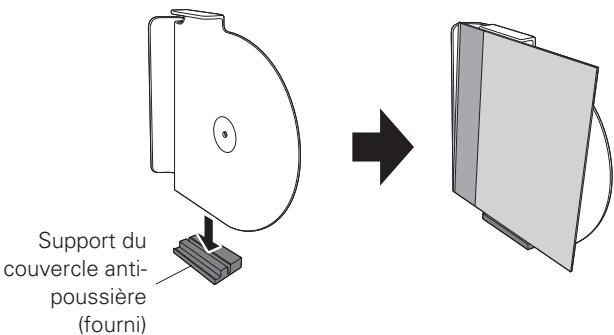

Utilisation du couvercle anti-poussière comme support de disque
Fixez le couvercle anti-poussière au support du couvercle anti-poussière fourni pour l'utiliser comme support de disque. Utilisez-le de cette manière lorsqu'il n'est pas fixé à l'appareil principal.
Positionnez le couvercle anti-poussière comme indiqué dans la figure ci-dessous pour l'insérer dans la rainure du support du couvercle anti-poussière.
2 Vous pouvez positionner les pochettes des disques dans la découverte sur le support du couvercle anti-poussière et les appuyer contre le couvercle anti-poussière.
Remarque
- Pendant les réglages, assurez-vous que l'appareil n'est pas branché sur une prise murale par l'intermédiaire de l'adaptateur.

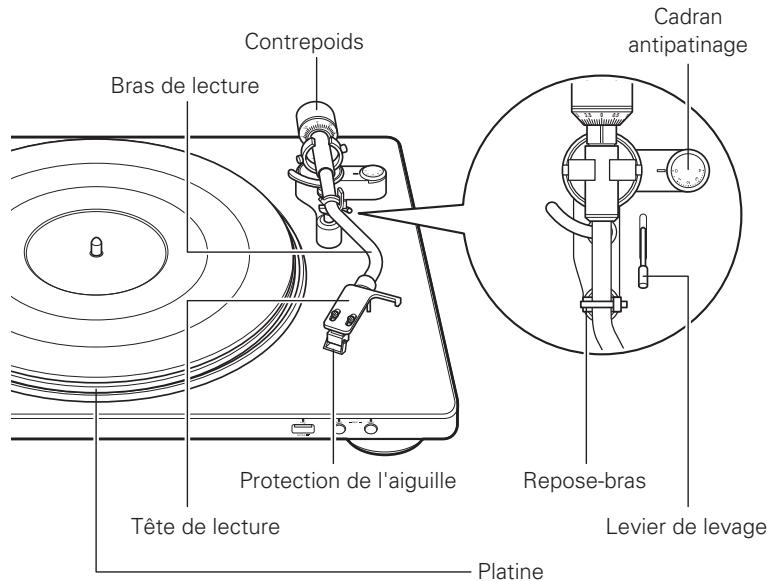

Réglage de la pression de l'aiguille
Pour permettre à l'aiguille de suivre les rainures du disque et produire un son (vibrations), il est nécessaire d'appliquer une pression constante (de l'aiguille) sur le disque à partir de l'extrémité de l'aiguille. La pression appropriée de l'aiguille est indiquée pour chaque cellule. Si la pression de l'aiguille est supérieure ou inférieure à la valeur spécifiée, vous obtiendrez non seulement une distorsion du son de lecture du disque et des sauts de l'aiguille, mais l'aiguille risque également de s'user rapidement et le disque d'être endommagé. Par conséquent, veillez à régler la pression de l'aiguille selon la valeur appropriée.

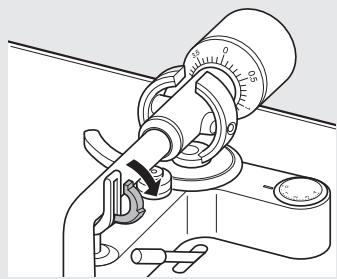

1 Positionnez le cadran antipatinage sur "0".

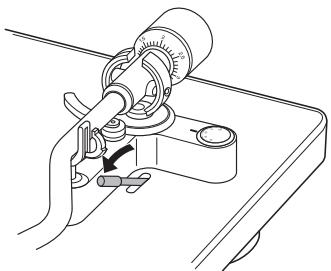

2 Abaissez le levier de levage.
4 En saisissant le levier tactile sur la tête de lecture, déplacez le bras de lecture sur la platine tournedisque.
Levier tactile
Remarque
- Effectuez cette opération avec le couvercle de l'aiguille de la cellule abaisse pour protéger la pointe de l'aiguille.

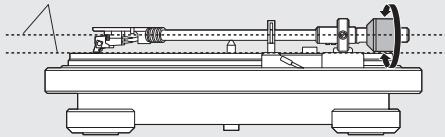

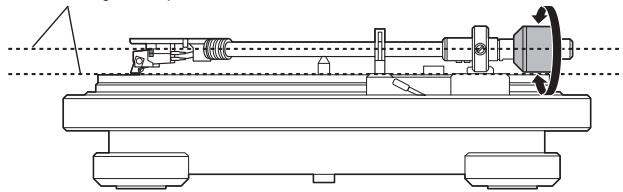

5 Faites tourner le contrepoids de façon à ce que le bras de lecture flotte parallèlement à la platine.
- Effectuez le réglage en tournant le contrepoids progressivement tout en retarda nt périodiquement votre main pour vérifier la position.
Gardez un alignement parallèle
6 Reposez le bras de lecture sur le repose-bras.

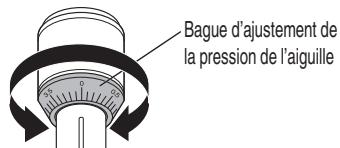

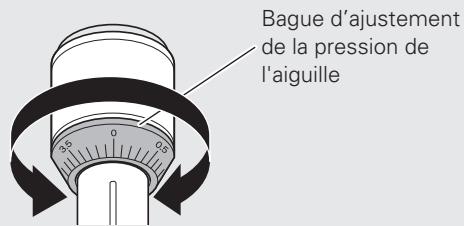

7 En tenant le contrepoids avec le doigt pour qu'il ne rougue pas, tournez la bague d'ajustement de la pression de la tête de lecture pour que son repère "0" soit aligné avec la ligne sur le bras de lecture.
Tournez le contrepoids dans le sens de la flèche pour que le repère “2” de la bague d'ajustement de la pression de l'aiguille soit aligné avec la ligne sur le bras de lecture.
- La pression de l'aiguille appropriée pour la cellule fournie avec cet appareil est de 2,0 g (19,6 mN).
Réglage de l'antipatinage
Le réglage antipatinage sert à contraster la force qui tire l'extrémité de l'aiguille vers l'intérieur à cause de la rotation du disque.
1 Tournez le cadran antipatinage de sorte qu'il soit aligné avec le repère "2".
Assurez-vous que la valeur antipatinage est la même que la valeur de pression de l'aiguille.
Contenu
Connexion d'appareils sans entrée phono 21
Connexion d'appareils avec entrée phono 22
Connexion de l'adaptateur secteur 23
Remarque
- Ne pas brancher l'adaptateur secteur avant d'avoir terminé toutes les connexions.
- Ne pas grouper l'adaptateur secteur avec les câbles de connexion. Cela pourrait provoquer des ronflements ou autres types de bruit audio indésirables.

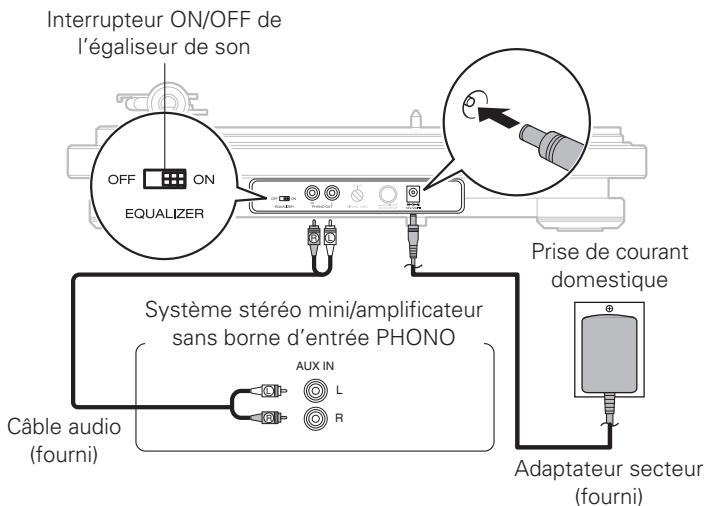

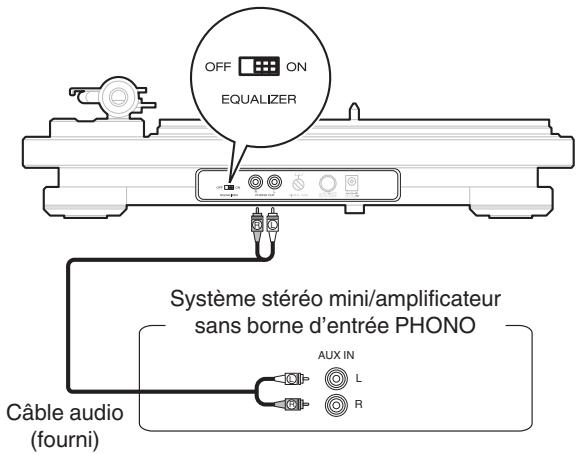

Connexion d'appareils sans entrée phono
Cet appareil intègre un égaliseur de son qui permet la lecture de disques lorsqu'il est connecté à des appareils avec une entrée audio externe sans égaliseur de son intégré ou à un système mini. Utilisez l'interrupteur EQUALIZER ON/OFF pour positionner l'égaliseur de son de cet appareil sur “ON” s'il est connecté à un appareil sans égaliseur de son intégré.
- Il est recommandé que le fil de terre du câble audio inclus soit tenu à l'écart en le fixant à l'aide d'une attache, comme la ligature du câble audio.
- Si l'interrupteur EQUALIZER ON/OFF n'est pas réglé correctement, l'audio sera extrêmement bas ou distordu.

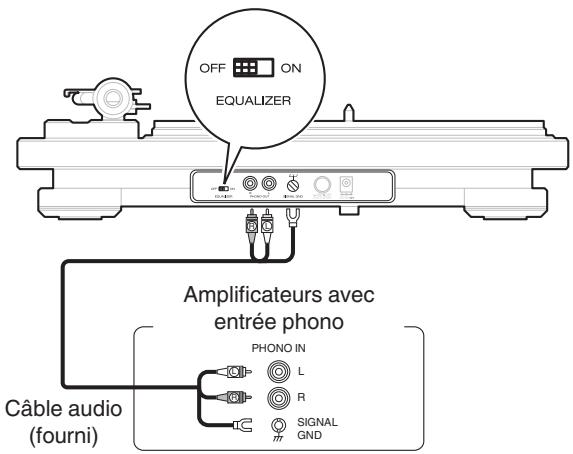

Connexion d'appareils avec entrée phono
Si vous vou connectez à un appareil avec un égaliseur de son intégré, utilisez cet égaliseur au cours de la lecture du disque. Utilisez l'interrupteur EQUALIZER ON/OFF pour positionner l'égaliseur de son de cet appareil sur "OFF" s'il est connecté à un appareil avec égaliseur de son intégré.
Si un périphérique connecté à cet appareil est équipé d'une borne de terre, connectez le fil de terre du câble audio (fourni) à la borne de terre de cet appareil (SIGNAL GND). Cela peut réduire les parasites pendant la lecture. - Si l'interrupteur EQUALIZER ON/OFF n'est pas réglé correctement, l'audio sera extrêmement bas ou distordu.
Connexion de l'adaptateur secteur
Patientez jusqu'à ce que toutes les connexions soient achevées avant de brancher l'adaptateur secteur.
Branchez la fiche requise pour votre prise murale comme décrite dans la figure ci-dessous.

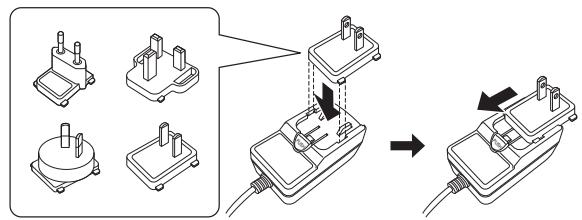

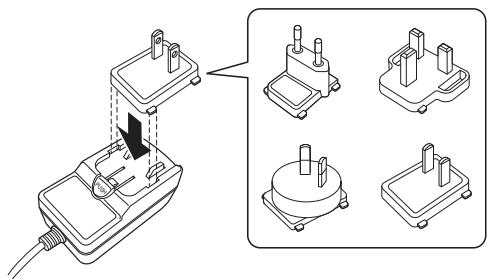

Branchement de la fiche de l'adaptateur secteur
- Insérez les encoches au fond de la fiche de l'adaptateur secteur dans les rainures de l'adaptateur secteur comme décrit dans la figure ci-dessous.
- Poussez dans la direction de la flèche jusqu'à ce qu'ils s'enclenchent en émettant le son d'un clic.
Retrait de la fiche de l'adaptateur secteur
- Retirez la fiche de l'adaptateur secteur vers l'extérieur dans la direction de la flèche le plus loin possible tout en maintenant le bouton ①.
- Une fois la fiche de l'adaptateur secteur retirée le plus loin possible, soulevez-la dans la direction de la flèche pour la retirer.
Connexion de l'adaptateur secteur
Adaptateur secteur (fourni)
Contenu
Enregistrement de la lecture 26
Enregistrement sur un dispositif mémoire USB 30
Installation du logiciel d'édition de fichiers numériques "MusiCut for DENON" 32
1 Posez un disque sur la platine.
- Pour les disques super 45 tours, insérez l'adaptateur 45 tr/min fourni sur l'axe central.
2 Tournez la molette marche/arrêt-tr/min selon les exigences du disque.
La platine commence à tourner.
- Vous pouvez sélectionner les tr/min 33 1/3, 45, 78 comme tours par minute de la.
- Les tr/min du disque sont généralement indiqués sur la pochette ou l'étiquette du disque.
3 Soulevez le couvercle de l'aiguille de la cellule.

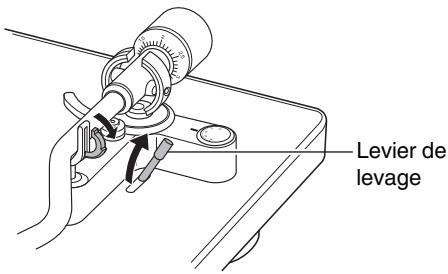

4 Libérez le verrouillage du repose-bras et soulevez le levier de levage.
5 Saisissez le levier manuel et déplacez l'extrémité de l'aiguille directement au-dessus de la position de départ de la piste à lire.
Levier tactile
6 Abaissez le levier de levage.
Le bras de lecture s'abaisse lentement et la lecture démarre lorsque l'extrémité de l'aiguille touche le disque.
Veillez à ne pas rayer les disques. - Respectez les consignes suivantes au cours de la lecture.
- Ne touchez pas le bras de lecture ou la platine tourne-disque.
- Ne déconnectez pas l'alimentation secteur. Assurez-vous que l'appareil n'est pas soumis à des vibrations ou à des chocs.
- Ne changez pas le disque tant que la platine tourne-disque ne s'est pas complètement arrêtée.
- Tant que la platine tourne-disque tourne, n'appliquez aucune pression manuelle pour l'arrêter. Se faisant, vous créeriez une chaleur interne qui pourrait endommager l'appareil ou provoquer un incendie.

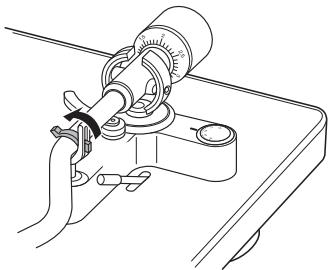

Arrêt de la lecture
Soulevez le levier de levage.
Soulevez le bras de lecture pour retirer l'aiguille du disque.
En saisissant le levier tactile sur la tête de lecture, replacez le bras de lecture sur le repose-bras. Abaissez le levier de levage. Verrouillez le bras de lecture sur le repose-bras.
5 Positionnez l'interrupteur marche-tr/min sur OFF.
La platine tourne-disque s'arrête.
Remarque
- Rabattez le couvercle de l'aiguille pour protéger l'aiguille de la cellule lorsque l'appareil n'est pas utilisé.
Utilisation de la fonction d'arrêt automatique
Lorsque l'arrêt automatique est activé, le bras de lecture se soulève automatiquement après la lecture et la platine tourne-disque s'arrête. Ceci empêche la platine tourne-disque de continuer à tourner et à provoquer l'usure de l'aiguille, au cas où vous vous endormiriez en écoutant un disque, etc.
- Cette fonction est activée par défaut.
Appuyez sur AUTO STOP ON/OFF sur le panneau arrière pour activer la fonction d'arrêt automatique.
Assurez-vous que le bouton AUTO STOP ON/OFF est enfoncé jusqu'au fond pour activer la fonction d'arrêt automatique.
- L'alimentation cesse 20 minutes environ après l’arrêt de la platine tourne-disque. Utilisez l’interrupteur marche/tr/min pour redémarrer la lecture.
Enregistrement sur un dispositif mémoire USB
- L'audio lu à partir de sources analogiques peut être converti en formats numériques et sauvegardé sur un dispositif mémoire USB.
- Cet appareil peut enregistrer vers des dispositifs mémoire USB compatibles avec le stockage de masse.
- Cet appareil est compatible avec les dispositifs mémoire USB au format "FAT16" ou "FAT32".
- Les types de format audio et les caractéristiques d'enregistrement prises en charge par cet apparéil sont les suivants.
- MP3 (44,1 kHz/192 kbps) WAV (44,1 kHz/16 bit)
- Ne connectez pas des dispositifs USB autres que ceux de type flash au port USB.
- Les dispositifs mémoire USB ne fonctionnent pas via un concentrateur USB. Denon ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés.
- Il n'est pas possible d'utiliser cet appareil en connectant son port USB à un PC au moyen d'un câble USB.
- Vous ne pouvez pas utiliser les dispositifs mémoire USB protégés en écriture.
- Vous ne pouvez pas enregistrer l'audio sur un disque dur externe.
- Vous ne pouvez enregistrer via des câbles USB (y compris les rallonges).
- Le port USB de cet appareil est conforme à “Universal Serial Bus Specification Rev.2.0”.
Vos enregistrements ne doivent être utilisés que dans un but personnel et ne doivent pas être utilisés dans d'autres objectifs sans le consentement du détenteur des droits tel que le prévoient les lois sur le copyright.
Enregistrement sur un dispositif mémoire USB
Préparez à l'avance le disque que vous souhaitez enregistrer sur un dispositif mémoire USB.
1 Insérez le dispositif mémoire USB dans le port USB. Le témoin USB s'allume en blanc. 2 Abaissez l'aiguille sur une partie muette du disque pour l'enregistrement. 3 Avant de démarrer la lecture, appuyez sur REC MP3 ou sur REC WAV pour définir le format d'enregistrement. Le témoin USB clignote en blanc et l'enregistrement commence.
- Un témoin bleu indique qu'un fichier audio est en cours d'enregistrement. 4 Une fois l'enregistrement terminé, appuyez de nouveau sur le même bouton appuyé à l'objet 3.
Le témoin d'enregistrement s'éteint et l'enregistrement s'arrête.
- Avant l'enregistrement, déverrouillez la protection contre l'écriture éventuellement présente sur le dispositif mémoire USB.
- Un fichier unique est créé sur le dispositif mémoire USB pour chaque opération d'enregistrement (du début à la fin de l'enregistrement).
Remarque
- Ne retirez pas le dispositif mémoire USB au cours de l'enregistrement. L'audio ne sera pas correctement enregistré si vous retirez le dispositif mémoire USB au cours de l'enregistrement. Arrêtez l'enregistrement avant de débrancher le dispositif mémoire USB.
- L'enregistrement s'arrête et le témoin s'éteint si l'espace est insuffisant sur le dispositif mémoire USB.
- L'enregistrement ne s'arrête pas automatiquement lorsque la lecture du disque se termine. Appuyez sur REC MP3 ou sur REC WAV pour arrêter l'enregistrement.
- Vous ne pouvez pas régler le niveau du volume de l'audio enregistré sur dispositif de mémoire USB. Par contre, vous pouvez régler le volume de l'appareil de lecture avant de démarrer la lecture.
- Notez que Denon ne pourrait être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.
- L'égaliseur de son intégré est uniquement destiné aux cellules MM. Il est impossible d'enregistrer avec une cellule MC.
Installation du logiciel d'édition de fichiers numériques "MusiCut for DENON
Vous pouvez, depuis notre site Web, installer le logiciel "MusiCut for DENON" d'édition de fichiers numériques sur votre ordinateur. En utilisant "MusiCut for DENON", les fichiers numériques sauvegardés sur un dispositif mémoire USB peuvent être fractionnés, vous pouvez y ajouter des informations sur le morceau et modifier le nom du fichier (uniquement pour MP3).
- MusiCut est une marque commerciale de TrackSafe, Inc.
- Microsoft, Windows 8, Windows 8.1 et Windows 10 sont des marques de commerce ou des marques de Microsoft Corporation, déposées aux États-Unis et/ou dans d'autres pays.
Système d'exploitation
- Windows 8, Windows 8.1 ou Windows 10 Disque dur
- Disque dur avec au moins 50 Mo d'espace libre
USB
- USB 2.0 : USB haute vitesse
Installation de "musicut for DENON
1 Téléchargez "MusiCut for DENON" sur votre ordinateur depuis la section "Downloads" de la page DP-450USB de notre site Web. 2 Décompressez le fichier téléchargé et double-cliquez sur le fichier exe.
L'écran de paramétrage de l'installation s'affiche.
3 Pour procéder à l'installation, suivez les instructions sur l'écran de paramétrage.
Édition avec "musicut for DENON
Pour les opérations d'édition, voir "Help" sous "MusiCut for DENON".
Dépistage des pannes
L'alimentation ne se met pas sous/hors tension 35
La platine ne tourne pas 35
Aucun son n'est émis 36
Le son saute, est parasité ou distordu 36
Phénomène de hurlement 37
Le bras de lecture s'arrête de bouger à mi-chemin 37
Impossible d'enregistrer l'audio sur un dispositif mémoire USB 38
Impossible d'installer "MusiCut for DENON" sur l'ordinateur 38
Dépistage des pannes
Si un problème se produit, vérifie d'abord les points suivants :
- Les connexions sont-elles correctes?
- L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
- Les autres composants fonctionnent-ils correctement ?
Si cet appareil ne fonctionne pas correctement, vérifie les symptômes dans cette section.
Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous avez acheté cet appareil.
L'appareil n'est pas allumé.
- Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. (p. 24) Alimentation absente. Tournez la molette marche-tr/min selon les exigences du disque à lire. (p. 26)
L'appareil se met automatiquement hors tension.
- La fonction d'arrêt automatique est activée. Appuyez sur le bouton AUTO STOP ON/OFF sur le panneau d'arrêt pour activer la fonction d'arrêt automatique. (p. 29)
La platine tourne-disque ne tourne pas.
- Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. (p. 24) Vérifiez que la courroie est correctement accrochée entre la platine tourne-disque et le rouleau. Respectez les étapes suivantes si la courroie n'est pas en place.
- Sortez la platine tourne-disque de l'appareil principal et retournez-la.
- Accrochez la courroie autour du bord extérieur de la partie circulaire au fond de la platine tourne-disque.
- Remettez la platine tourne-disque dans la position correcte et faites passer le ruban à travers le trou carré entre la platine tourne-disque et la courroie.
- Configurez la platine tourne-disque comme décrit dans "Installation de la platine" (p. 13).
Aucun son n'est émis. ou le son est anormal.
- Vérifiez les connexions de tous les appareils. (p. 20)
- Insérez complètement les câbles de connexion.
- Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
- Vérifiez l'état des câbles.
- Vérifiez les fonctions et les commandes de l'amplificateur et réglez-les si nécessaire.
- Vérifiez que l'aiguille est correctement fixée. (p. 39)
- Si vous connectez un amplificateur, un système mini, etc., sans égaliser de son intégré, positionnez l'interrupteur EQUALIZER ON/OFF de cet appareil sur "ON". (p. 21)
Le son saute, est parasité ou distordu.
- La pression appliquée à l'aiguille est incorrecte. Réglez selon la pression correcte. (p. 17)
- Vérifiez que le disque ne comporte pas de rayures.
- Vérifiez que le disque n'est pas déformé.
- Vérifiez qu'il n'y a pas de saleté ou de poussière sur l'aiguille ou le disque.
- Vérifiez que l'aiguille n'est pas abimée. Remplacez l'aiguille si nécessaire. (R. p. 39)
Phénomène de hurlement.
- Cet appareil et l'enceinte sont trop proches l'un de l'autre. Éloignez l'enceinte de cet appareil.
- Cet appareil se trouve dans une position instable. Placez-le dans une position stable et mise à niveau. Le volume de lecture est trop elevated. Reglez le volume de l'amplificateur connecté selon le niveau approprié.
Le bras de lecture ne suit pas durant la lecture.
- Vérifiez que le disque ne comporte pas de rayures.
- Vérifiez que rien n'obstrue le bras de lecture.
Le dispositif mémoire USB n'est pas reconnu.
- Déconnectez et reconnectez le dispositif mémoire USB. (18 p. 30)
- Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.
- Il n'est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus.
- Vérifiez que le dispositif mémoire USB dispose d'espace libre suffisant.
L'audio n'est pas enregistré sur le dispositif mémoire USB.
- Déconnectez et reconnectez le dispositif mémoire USB.
- Vérifiez que le dispositif mémoire USB dispose d'espace libre suffisant. L'audio ne sera pas correctement enregistré si vous retirez le dispositif mémoire USB au cours de l'enregistrement. Appuyez sur le bouton REC MP3 ou REC WAV pour arrêter l'enregistrement avant de retirer le dispositif mémoire USB. (p. 31)
- Le dispositif mémoire USB est incompatible avec cet appareil.
Impossible de formater le dispositif de mémoire USB.
- Cet appareil ne peut pas formater les dispositifs mémoire USB. Formatez les dispositifs mémoire USB sur votre ordinateur.
Impossible d'installer "musicut for DENON" sur l'ordinateur.
Assurez-vous que l'ordinateur est connecté à Internet. Assurez-vous que votre ordinateur dispose de la configuration système pour "MusiCut for DENON". (p. 32)
Remplacement de l'aiguille
L'aiguille fournie peut être exploitée pendant environ 400 heures de lecture. Remplacez l'aiguille dans des délais raisonnables pour éviter d'endommager voire collection de disques.
Lorsque vous remplacez l'aiguille, assurez-vous de demander le modèle DSN-85 dédié à cet appareil auprès du revendeur chez qui vous l'avez acheté ou auprès d'un atelier de réparation local.
Démontage de l'aiguille
En maintenant la cellule dans une main, tenez l'aiguille de l'autre et tirez-la vers le bas dans la direction de la flèche ①, puis tirez l'aiguille dans la direction de la flèche ② pour l'enlever.
Fixation d'une aiguille
En maintenant la cellule dans une main, tenez l'aiguille de l'autre et insérez le crochet de l'aiguille dans le long trou de la cellule dans la direction de la flèche ①, puis poussez-la dans la direction de la flèche ② jusqu'à ce qu'elle s'enclenche.
Section platine
Type de transmission : Par courroie
Moteur : Servo CC
Vitesse tr/min : 33 1/3, 45, 78 tr/min
Plage et scintillement: 0,1% WRMS
Ratio S/B : 62 dB
Section bras de lecture
Bras de lecture : Type statique équilibré
Longueur effective du bras : 220 mm
Dépassement : 16 mm
Plage de pression de l'aiguille: 0 - 4,0g (0 - 39,2mN)
1 degré est 0,1g (0,98mN)
Poids de la cellule compatible : 5,0 - 13,0 g (59,2 mN - 127,5 mN)
Section cellule
Cellule : Type MM
Tension de sortie : Égaliseur hors tension : 2,5 mV
Égaliseur sous tension : 150 mV
Pression optimale de l'aiguille: 2,0 g (19,6 mN)
Numéro de série de l'aiguille de
rechange :
DSN-85
Section USB
Port USB : Enregistrement USB, port USB type A, version 2.0
Généralités
Alimentation : CA 100 – 230 V, 50/60 Hz
Consommation électrique: 10 W
Consommation électrique en mode
Veille: 0,5 W ou moins *
- Lorsque la fonction d'arrêt automatique est activée
Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

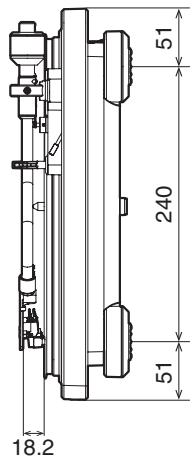

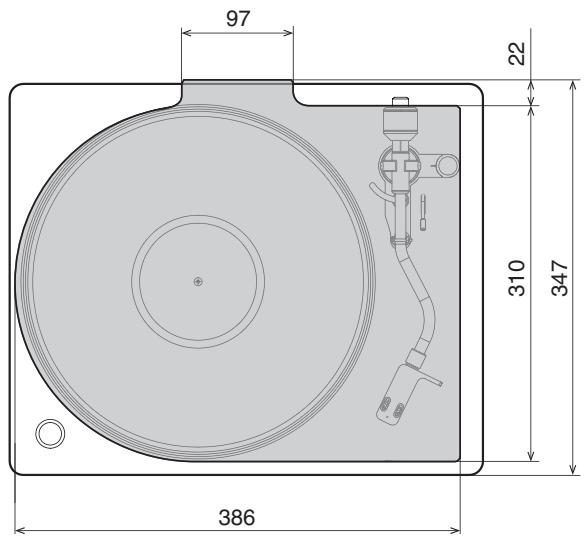

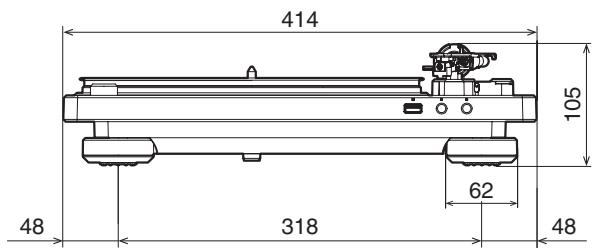

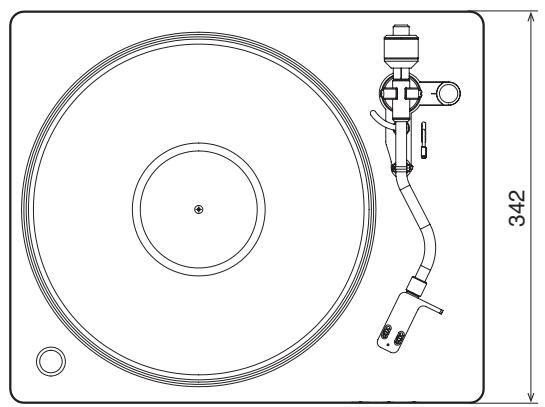

Dimensions (unité : mm)

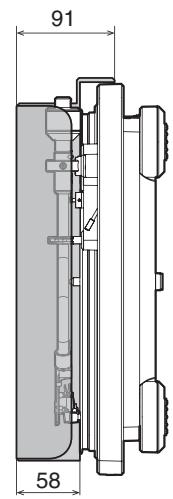

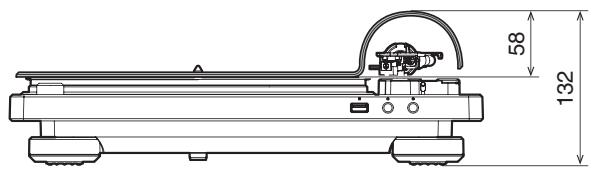

avec couvercle anti-poussière fixe
■ Poids : 5,6 kg (y compris le couvercle anti-poussière)
DP-450USB
TURNTABLE
Kurzanleitung / Guide de démarrage rapide / Guida di Avvio Rapido / Guía de inizio rápido / Snelhandleiding / Snabbstartsguide / KpaTkoe pykoBóndTBo noIb3ObaTeña / Skrocona instrukcja obslugi / /
Bitte zuerst lessen..../Lisez-moi en premier..../Notapreliminare..../ Lea estoprorimero..../Leesmijeerst..../Laśdettaforst..../ PpouetaiTeBnepBvOupeBé.../Przeczytajto najpierrw..../...../....
Bienvenue
Nous vous remercions d'avoir besoin ici appareil. Ce manuel vous expliquera toutes les étapes nécessaires à la configuration de cet appareil.
Veuillez ne pas renvoyer cet appareil au magasin - appelez pour obtenir de l'aide. Si vous avez besoin d'aide... :
Si vous avez besoin d'une assistance complémentaire pour vous aider à résoudre un problème, contactez le service client de Denon de votre région.
www.denon.com
Avant de commencer
Contenu de la boîte
| Guide de démarrage rapide | Platine | ||
| Instructions de sécURITY | Feuille de la platine | ||
| L'appareil principal | Adaptateur 45 tr/min | ||
| Adaptateur secteur | Tête de lecture avec cellule | ||
| Prises adaptateurs secteur (5 pièces) | Contrepoids | ||
| Couvercle anti- poussière | Câble audio | ||
| Support du couvercle anti-poussière |
Éléments nécessaires à la configuration
| Amplificateur | Enceintes | Câbles d'enceinte |
- Veuillez noter que les illustrations figurant dans ce manuel ont un but explicatif et peuvent être différentes de votre appareil.
Paramétrage
Le processus de configuration compte cinq étapes.
1 Montage 2 Réglages 3 Connexions 4 Lecture 5 Enregistrement sur un dispositif mémoire USB
Montage
Avant utilisation, fixez les pièces fournies sur l'unité principale. Étant donné qu'une platine est sensible aux vibrations et à l'inclinaison, commencez par placer l'appareil principal sur une surface stable et plate.
Installation de la platine
1. Insérez la broche centrale dans le trou au centre de la platine. 2. Tournez la platine jusqu'à ce que le rouleau de l'appareil principal soit visible par le trou carré sur le côté muni du ruban adhésif. 3. Retirez le ruban adhésif et accrochez la courroie au rouleau.
- Retirez le ruban adhésif après avoir accroché la courroie.
- Prenez soin de ne pas tordre la courroie lorsque vous l'accrochez.
- Conservez le ruban adhésif après utilisation, car il est nécessaire lors du remplacement de la courroie.
Installe la feuille de la platine sur la platine.
- Installez la feuille avec le côté portant le logo DENON vers le bas.
Montage du contrepoids
- Montez le contrepoids de façon à ce que la bague d'ajustement de la pression de l'aiguille soit tournée vers l'avant.
Insérez la tête de lecture sur l'extrémité du bras de lecture.
- Insérez la tête de lecture avec le détrompeur orienté vers le haut et aligné avec l'extrémité du bras de lecture.
Remarque
- Effectuez cette opération avec le couvercle de l'aiguille de la cellule abaisse pour protéger la pointe de l'aiguille.
Réglage de la pression de l'aiguille
1 Positionnez le cadran antipatinage sur "0". 2 Abaissez le levier de levage. 3 Libérez le verrouillage sur le repose-bras, saisissez le levier tactile sur la tête de lecture et déplacez le bras de lecture sur la platine.
Levier tactile
Remarque
- Effectuez cette opération avec le couvercle de l'aiguille de la cellule abaisse pour protéger la pointe de l'aiguille.
Faites tourner le contrepoids de façon à ce que le bras de lecture flotte parallèlement à la platine.
- Effectuez le réglage en tournant le contrepoids progressivement tout en retardant périodiquement votre main pour vérifier la position.
Parallelement
Reposez le bras de lecture sur le repose-bras.
En tenant le contrepoids avec le doigt pour qu'il ne bouge pas, tournez la bague d'ajustement de la pression de la tête de lecture pour que son repère "0" soit aligné avec la ligne sur le bras de lecture.
Tournez le contrepoids dans le sens de la flèche pour que le repère “2” de la bague d'ajustement de la pression de la tête de lecture soit aligné avec la ligne simple sur le bras de lecture.
- La pression sur l'aiguille appropriée pour la cellule fournie avec l'appareil principal est de 2,0 g (19,6 mN).
Réglage de l'antipatinage
Tournez le cadran antipatinage de sorte qu'il soit aligné avec le repère "2".
Connexions
Connectez une fiche de conversion pour l'adaptateur secteur adaptée à la prise secteur que vous utilisez.
- Il est recommandé que le fil de terre du câble audio inclus soit tenu à l'écart en le fixant à l'aide d'une attache, comme la ligature du câble audio.
- Si un périphérique raccordé à cet appareil est équipé d'une borne de terre, raccordez le fil de terre du câble audio (fourni) à la borne de terre de cet appareil (SIGNAL GND). Cela peut réduire les parasites pendant la lecture.
- En cas de connexion à un amplificateur avec une borne d'entrée PHONO, réglez l'interrupteur ON/OFF de l'égaliseur de son sur "OFF".
Posez un disque sur la platine.
- Pour les disques super 45 tours, insérez l'adaptateur 45 tr/min fourni sur l'axe central.
Tournez la molette marche/arrêt-tr/min selon les exigences du disque.
La platine commence à tourner.
Molette marche/arrêt-tours/min
- Vous pouvez sélectionner les tr/min 33 1/3, 45, 78 comme tours par minute de la.
Soulevez le couvercle de l'aiguille de la cellule.
Libérez le verrouillage du repose-bras et soulevez le levier de levage.
Lever de levage
Saisissez le levier manuel et déplacez l'extrémité de l'aiguille directement au-dessus de la position de départ de la piste à.
Levier tactile
Abaissez le levier de levage.
Le bras de lecture s'abaisse lentement et la lecture démarre lorsque l'extrémité de l'aiguille touche le disque.
Insérez le dispositif mémoire USB dans le port USB.
Le témoin USB s'allume en blanc.
- Préparez la lecture du disque pour l'enregistrement.
Abaissez l'aiguille sur une partie muette du disque pour l'enregistrement.
Avant de commencer l'enregistrement, appuyez sur la touche d'enregistrement du format de fichier à enregistrer (REC MP3 ou WAV).
Le témoin USB clignote en blanc et l'enregistrement commence.
- Le témoin d'enregistrement de la touche que vous avez enforcée s'allume en bleu.
Une fois l'enregistrement terminé, appuyez sur la touche enfoncée à l'étape 3 pour arrêter l'enregistrement.
Le témoin d'enregistrement s'éteint et l'enregistrement s'arrête.
- Les pistes que vous avez enregistrées sur un dispositif mémoire USB peuvent être éditées sur un ordinateur avec le logiciel d'édition de fichiers musicaux numériques "MusiCut for DENON". Pour plus de détails, consultez le manuel WEB.
Vos enregistrements ne doivent être utilisés que dans un but personnel et ne doivent pas être utilisés dans d'autres objectifs sans le consentement du détenteur des droits tel que le prévoient les lois sur le copyright.
Utilisation du couvercle anti-poussière
- Retirez le couvercle anti-poussière avant la lecture d'un disque.
Fixez le couvercle anti-poussière au support du couvercle anti-poussière fourni pour l'utiliser comme support de disque.
Manuel de l'utilisateur
- Pour de plus amples informations, consultez www.denon.com
- Reportez-vous au manuel sur Internet pour obtenir d'autres informations sur les fonctions et des détails sur la procédure de fonctionnement. manuals.denon.com/DP450USB/ALL/FR/
Manuel en ligne
DENON
www.denon.com
