Type de produit	Plancha gaz 3 brûleurs
Marque	LEMARQUIER
Modèle	BAP3309I
Dimensions (L x l x h)	610 x 370 x 750 mm
Alimentation	Butane 28 mbar ou Propane 37 mbar
Puissance nominale totale	5,25 kW (3 brûleurs de 1 750 W chacun)
Débit réduit max par brûleur	1 300 W
Catégorie de gaz	I3+ (Butane/Propane)
Indice injecteur	70
Débit nominal butane (G30)	127 g/h par brûleur
Débit maximal butane	382 g/h total
Débit nominal propane (G31)	127 g/h par brûleur
Type de détendeur requis	Détendeur fixe à sécurité (28 mbar butane, 37 mbar propane)
Tuyau flexible recommandé	Métallique NF D 36125 (durée illimitée) ou caoutchouc armé NF D 36112 (durée 10 ans), max 2 m
Allumage	Piézo électrique intégré
Matériau de la plaque	Acier (fonte ?) – non précisé
Fonctions principales	Grillades sans graisse : poissons, viandes, volailles, crustacés, gibiers
Inclinaison de la plaque	Réglable via deux vis sous la plaque
Accessoires inclus	Couvercle, chariot (selon version)
Entretien	Nettoyage à la laine d'inox et eau tiède; stockage à l'abri des intempéries
Sécurité	Utilisation exclusivement en extérieur; robinet de verrouillage; arrêt automatique en cas de fuite
Classe d'appareil	1

FOIRE AUX QUESTIONS - BAP3309I LEMARQUIER

Comment allumer la plancha ?

Ouvrez la bouteille de gaz et appuyez sur le bouton de réarmement du détendeur. Appuyez sur la manette et tournez-la vers le symbole rond, puis actionnez l'allumeur piézo. Un déclic produit une étincelle qui enflamme le brûleur. Réglez la flamme en tournant la manette.

Quel type de gaz utiliser ?

L'appareil fonctionne avec du butane (28 mbar) ou du propane (37 mbar). Utilisez un détendeur à sécurité adapté et un tuyau flexible homologué.

Puis-je utiliser la plancha à l'intérieur ?

Non, cet appareil doit être utilisé exclusivement en extérieur. Il n'est pas raccordé à un conduit d'évacuation et produit des gaz de combustion.

Comment nettoyer la plaque de cuisson ?

Laissez la plaque tiédir sur le châssis. Frottez-la avec une boule de laine d'inox trempée dans de l'eau, renouvelez jusqu'à ce qu'elle soit propre, puis essuyez soigneusement.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet de la bouteille de gaz. Vérifiez l'étanchéité des raccords avec de l'eau savonneuse (pas de flamme). Si la fuite persiste, n'utilisez pas l'appareil et contactez un professionnel.

Quelle est la durée de vie du tuyau flexible ?

Le tuyau flexible métallique NF D 36125 a une durée illimitée. Le flexible caoutchouc armé NF D 36112 a une durée de 10 ans (vérifiez la date de fabrication).

Puis-je régler l'inclinaison de la plaque ?

Oui, utilisez les deux grosses vis situées sous la plaque sur la barre latérale. Cela permet d'incliner la plaque pour diriger les jus de cuisson.

Quelle est la puissance totale de l'appareil ?

La puissance nominale totale est de 5,25 kW répartis sur trois brûleurs de 1 750 W chacun (débit réduit max 1 300 W par brûleur).

Quels types de bouteilles de gaz sont recommandés ?

Nous préconisons les bouteilles de 6 kg ou 13 kg de butane ou propane du commerce, avec le détendeur à sécurité approprié. La bouteille se fixe sur les crochets du chariot.

Comment stocker la plancha en hiver ?

Rangez-la dans un endroit sec ou couvrez-la pour éviter l'humidité et la poussière. Ne la laissez pas aux intempéries, car cela entraînerait de l'oxydation.

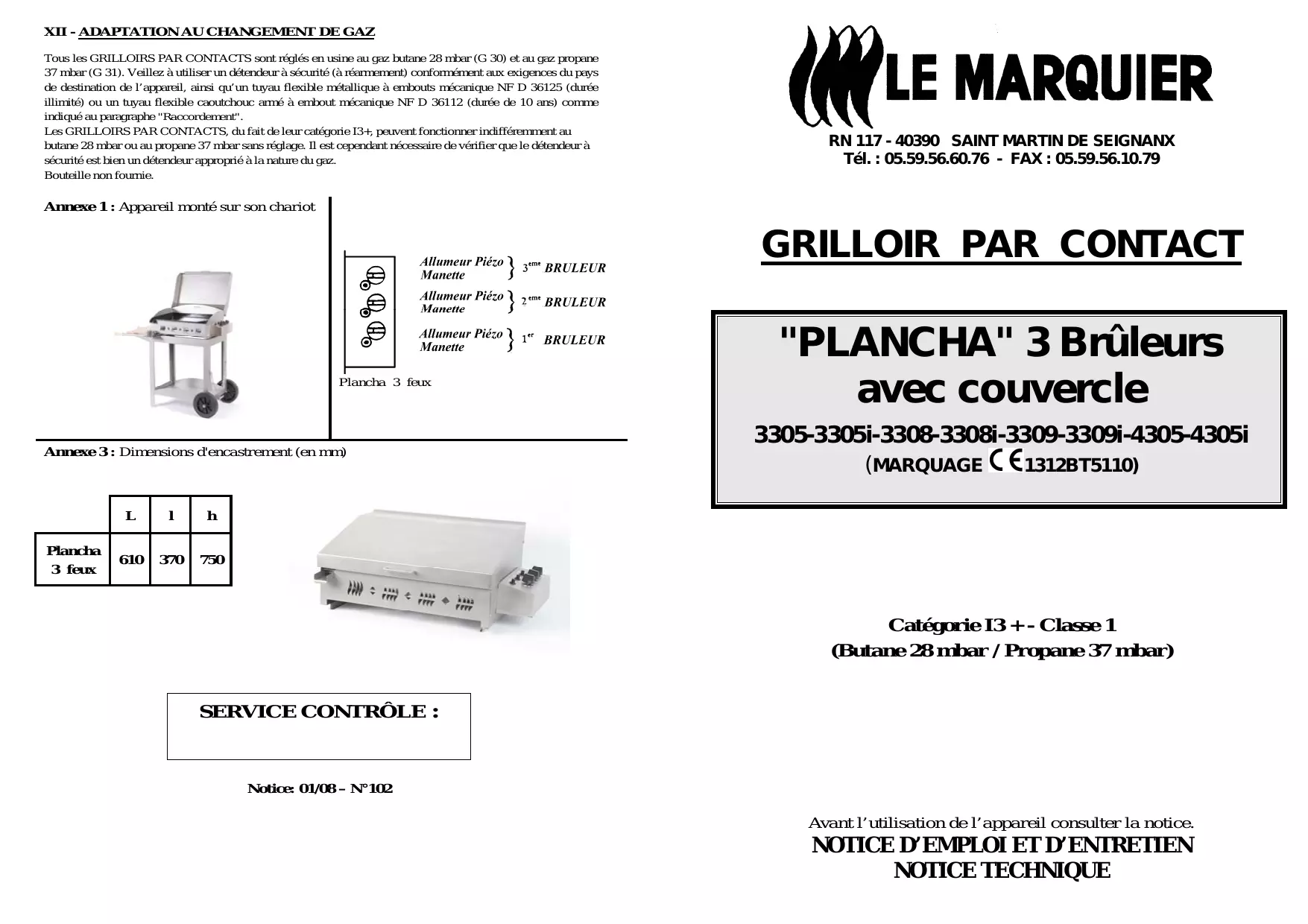

MODE D'EMPLOI BAP3309I LEMARQUIER

"PLANCHA" 3 Brûleurs avec couvercle

3305-3305i-3308-3308i-3309-3309i-4305-4305i

(MARQUAGE C _1312BT5110

Catégorie I3 + - Classe 1

(Butane 28 mbar / Propane 37 mbar)

I - PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vou venez d'acquerir le grilloir par contact "Le Marquier".

Le grilloir par contact est le Gril idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses (sans graisse): poissons; crustaces; viandes; volailles; gibiers; ...

Chaque brûleur est commandé par un robinet surmonté d'une manette permettant le réglage de la puissance.

II - CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'ENTRETIEN

Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur dans le pays pour lequel il a été installé

ATTENTION: des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.

• Appareil à utiliser uniquement à l'extérieur des locaux.
• Ne pas déplacer l'appareil lors de son fonctionnement.
• Fermer le robinet du écipient de gaz après usage.
• Toute modification de l'appareil peut se révêler dangereuse.
• Avant tout nettoyage attendre que l'appareil soit froid.
• Ne pas utiliser de détendeur régable.
• Vous doivent appuyer la bouteille à gaz sur les supports prévus à cet effet pour une'utilisation sur son chariot (voir annexe 1).
• Nous préconisons les bouteilles de 6 et 13Kg butane ou propane du commerce, en utilisant le bon détendeur à sécurité.
• Attention: l'utilisation d'une bouteille de propane à l'intérieur des batiments est interdite.
• Les parties protégées par le fabricant ne doivent pas être manipulées par l'utilisateur.
• Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds

III -POUR VOTRE SECURITE

N'entreposez pas et n'utilisez pas d essence ou autres liquides ou vapeurs inflammables à proximate de l'appareil.

En cas d'odeur de gaz fermer le robinet de la bouteille de gaz.

IV - LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air, uniquement sur son chariot ou sur support kit pierres refractaires.

Aucun matérieliau combustible ne doit se trouver autour de I'appareil.

V - BOUTEILLE A GAZ - RACCORDEMENT

Le plancha doit être raccordé à une source de gaz à partir du raccord situé sur le côte de l'appareil pres des manettes de commande et la bouteille positionnée sur les crochets et maintainue par la chaînette.

Pour gaz butane: Utiliser un détendeur fixe normalisé 28 mbar.
Pour le gaz propane: Utiliser un détendeur fixe normalisé 37 mbar.
Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible metallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 2 mètres. Le tuyau flexible metallique ou flexible caoutchouc doit être visible sur toute sa longueur (de l'apparil à la bouteille) et facilement accessible.
L'etanchéité au niveau du raccord doit être vérifiée à l'aide d'une solution moussante après ouverture de la bouteille.
L'absence totale de bulle sur le raccord indique une belle étanchéité.

DANGER: Ne jamais désenter une flamme pour vérification de l'étanchéité.

Lors d'un changement de bouteille, effectuer cette manipulation loin de toutes flammes

En cas de fuite de gaz, l'alimentation en gaz de l'appareil doit être couper par le robinet de la bouteille.

VI - AVANT LA MISE EN MARCHE

S'assurer:

• Qu'il n'y a pas de fuites
• Que le tuyau flexible métallique ou flexible caoutchouc ne soit pas en contact avec des parties de l'appareil pouvant doivent chaudes.

VII - ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

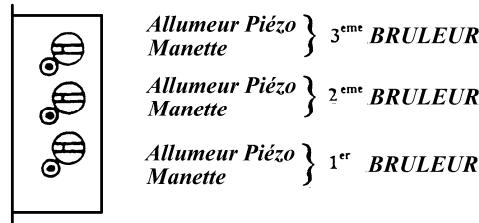

• Chaque brûleur est commandé par un robinet avec manette de manoeuvre et d'un allumeur piezo (voir annexe 2). La manette de manoeuvre comporte une forme en rond qui sert à indiquer l'état du robinet.

a) - Ouvrir la bouteille de butane ou propane, appuyer sur le bouton de réarmement du détendeur fixe.
b) Notre apparéil est doté d'un robinet à verrouillage en position fermé (point de repère clairment signalé par un flèche dirigée vers le bas) assurant une parfaité sécurité.
c) Appuyer sur la manette et faites la tourner vers le symbole rond. Puis actionner l'allumeur piezo, un déclic se produit et l'étinçelle provoque l'allumage du brûleur.
d) .Régler ensuite à Volonté la longueur de la flamme en tournant progressivement vers les symboles ronds. Pour l'extinction, ramener la manette vers la droite sur le symbole de fermeture (flèche pointe en bas).

VIII - UTILISATION

REMARQUE: Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vide pendant 10 Minutes. Il est possible durant quelques instant qu'une légère odeur se dégage de votre apparéil.

• Régler l'inclinaison de la plaque grâce au 2 vis se trouvant sous la plaque sur la barre horizontale du fond.
• Avant toute cuisson, préchauffer l'appareil environ 10 minutes sur la position plein début (grande flamme).
• Aucun matérieliau combustible ne doit être situé dans un rayon de 0,50m environ autour de votre apparéil. En cas d'une utilisation sans chariot, celui-ci devra être place sur des matérieliaux réfractaires (voir annexe 3) la longueur du tuyau couple normalisé NF ne doit pas dépasser 1,50m .
• Pour toute utilisation le chariot devra être posé sur un sol parfaitement horizontal.
• Vous pouvez récapérer les jus de la cuisson de vos alimentés en positionnant un pot au-dessous de la goulotte prévue à cet effet.
• Le couvercle sert à maintainir les alimentés au chaud une fois cuits avec le gaz coupé, et à fermé la plancha pour une meilleure esthétique une fois le repas terminé
• Vous pouvez régler l'inclinaison de la plaque grâce aux 2 grosses vis situées sur la barre latérale sous la plaque.

IX - NETTOYAGE ET ENTRETIEN

Pour nettoyer votre plaque, laisser là sur le chassin de la plancha. Faites tiédir la plaque, frottier la avec une boule de laine d'inox ( comme pour les fonds de casseroles) préalablement trempée dans de l'eau, renouveler l'opération jusqu'à ce que la plaque soit impeccable, puis essuyer la toujours très soigneusement.

Lorsque vous ne vous servez plus de votre grilloir par contact, rangez-le dans un endroit sec ou recouvre-le afin d'empêcher les poussières et l'humidité de se déposer sur les brûleurs. IL NE DOIT EN AUCUN CAS ETRE STOCKE AUX INTEMPERIES SOUS PEINE d'OXYDATION.

Vérifier régulièrement le bon état du tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans). Vérifier la date en d'utilisation d'un tuyau flexible en caoutchouc armé qui a une durée de vie de 10 ans).

Ne pas tordre le tuyau flexibles gaz et le tener éloigner de toutes parties pouvant être chaudes. Il nécessite un minimum de précautions et d'entretien pour replir convenablement son role.

Chaque apparéil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient relevantes, il est nécessaire de bien s'assurer que les prescriptions de la notice ont et été scrupuleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de cette bouteille à gaz.

Un non respect des règes d'utilisation peut entraîner une dépréciation de votre apparéil.

XI-CARACTERISTIQUES

INJECTEURS ET DEBITS
Appareils		Puisance nominale (En W)	Débit réduit Max. (En W)	Butane 28 mbar (G30) Propane 37 mbar (G31)			€1312
				Rep. injecteur	Débit en g/h	Débit Max. g/h
Plancha 3 Brûleurs (5,25 kW)	1er brûleur	1750	1300	70	127	382	5110
	2eme brûleur	1750	1300	70	127
	3eme brûleur	1750	1300	70	127

XII - ADAPTATION AU CHANGEMENT DE GAZ

Tous les GRILLOIRS PAR CONTACTS sont régles en usine au gaz butane 28 mbar (G 30) et au gaz propane 37 mbar (G 31). Veillez à utiliser un détenueur à sécurité (à réarmement) conformément aux exigences du pays de destination de l'appareil, ainsi qu'un tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) comme indiqué au paragraphe "Raccordement".

Les GRILLOIRS PAR CONTACTS, du fait de leur catégorie I3 + , peuvent fonctionner indifféremment au butane 28 mbar ou au propane 37 mbar sans réglage. Il est cependant nécessaire de vérifier que le détendeur à sécurité est bien un détendeur approprié à la nature du gaz.

Bouteille non fournie.

Annexe 1: Appareil monté sur son chariot

Plancha 3 feuix

	L	l	h
Plancha 3 féux	610	370	750
