MODE D'EMPLOI FHDPKR 900BL/C FALCON

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

Cette hotte est destinée à être installée au mur, au dessus d'un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne), en utilisant le kit cheminée recyclage (en option).

A cause de la complexité et du poids de l'appareil il est préférible que l'installation soit effectuee par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuationde l'air. La responsabilité du producteur ne saurait etre engagee pour tout incident ou accident provoqué par une installation defectueuse.

2 - Composants

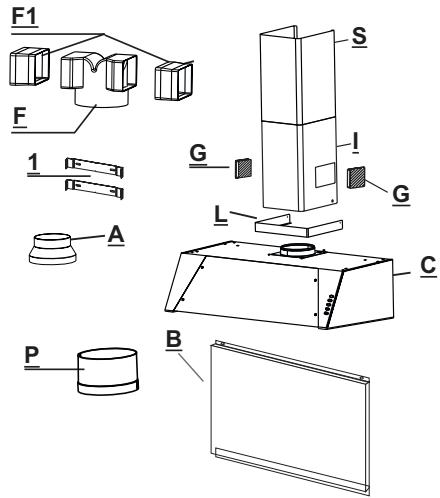

La hotte se compose ainsi:

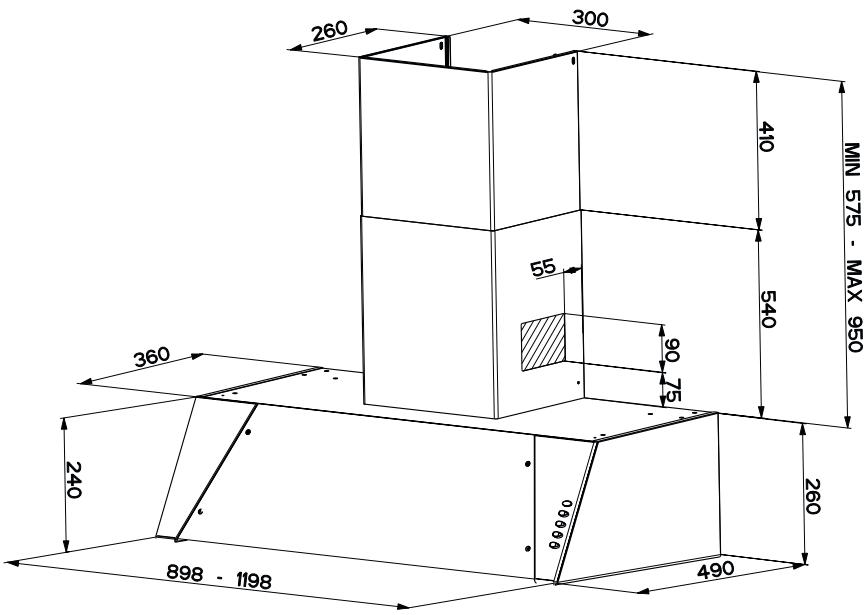

3 - Consels concernant la sécurité

3.1-N'utiliser jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...).
3.2-Vérifier que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signaté tique figurant à l'intérieur de la hotte.
3.3- Relier la hotter au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins.
3.4 S'assurer que l'installation électrique du logement ait une mise à la terre correcte.
3.5-La distance de sureté minimum entre le plan de cuisson et la hotte est de 65~cm
3.6- Il est interdit de faire flamber des préparations sous la hotte.
3.7-Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente: l'huile surchauffée pourrait s'enflammer.
3.8-Avant d'effectuer le nettoyage ou I'entretien de la hotte, debrancher I'appareil ou agisser sur I'interrupteur omnipolaire de suaive installation.
3.9- Une ventilation convenable de la piece doit être prévue si une hotte de cuisine et des apparreils alimentés par une énergie autre que l'énergie électrique evacuant les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la piece est inférieure à 0,04 mbar, ce que évite un return des gaz de décharge dans la piece.

Instructions pour l'installation

Respectez l'ordre des opérations suivantes:

• Montage des brides de support
• Montage du corps de hotte
• Raccordement électrique et contrôle fonctionnel
• Connexion évacuation ou recyclage
  Montage de la cheminée téléscopique

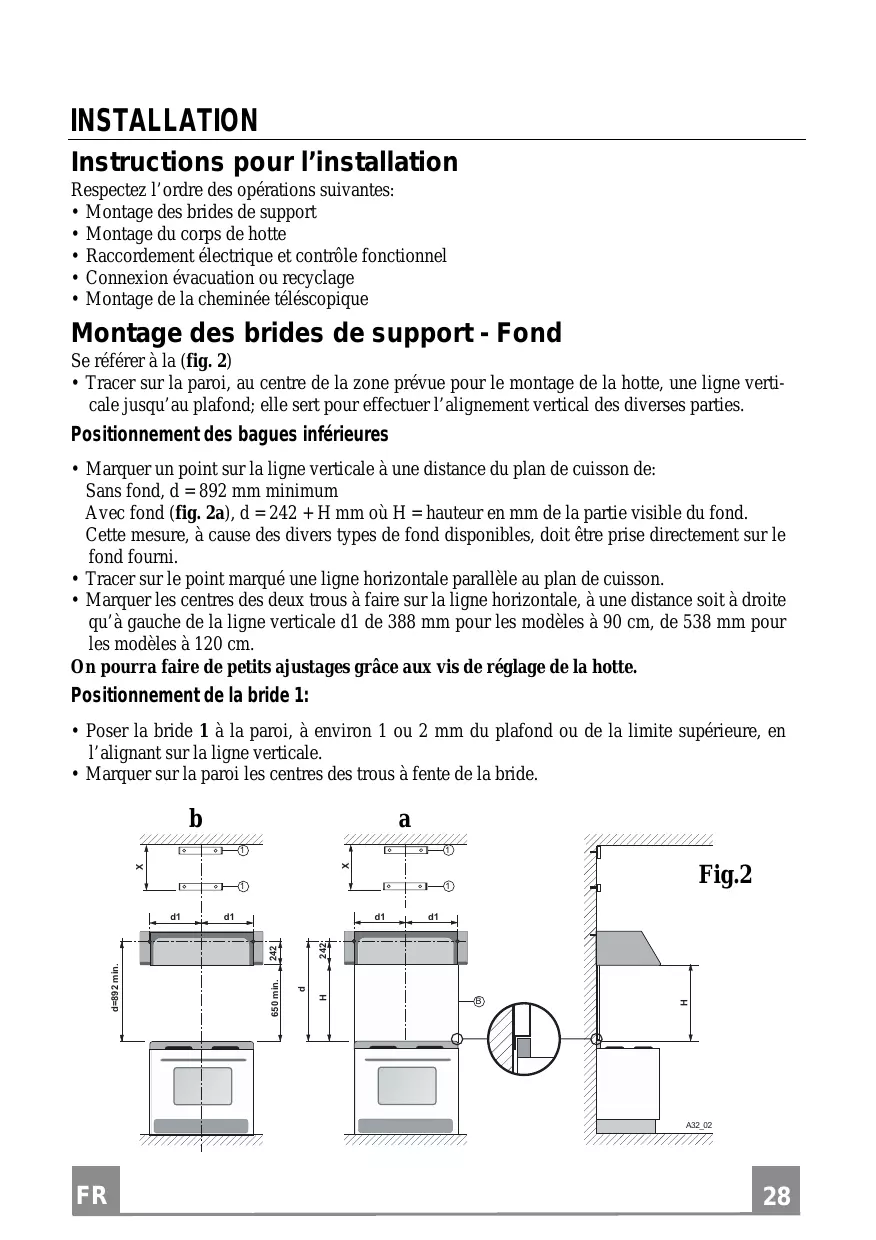

Montage des brides de support - Fond

Se référer à la (fig. 2)

• Tracer sur la paroi, au centre de la zone prévue pour le montage de la hotte, une ligne verticale jusqu'à au plafond; elle sert pour effectuer l'alignement vertical des diverses parties.

Positionnement des bagues inférieures

• Marquer un point sur la ligne verticale à une distance du plan de cuisson de:

Sans fond, d = 892mm minimum

Avec fond (fig. 2a), d = 242 + Hmm où H = hauteur en mm de la partie visible du fond.

Cette mesure, à cause des divers types de fond disponibles, doit être prise directement sur le fond fourni.

• Tracer sur le point marqué une ligne horizontally parallèle au plan de cuisson.
• Marquer les centres des deux trou s a faiere sur la ligne horizontale, a une distance soit a droite qu'a gauche de la ligne verticale d1 de 388~mm pour les modeles a 90~cm ,de 538~mm pour les modeles a 120~cm

On pourra faire de petits ajustages grâce aux vis de réglage de la hotte.

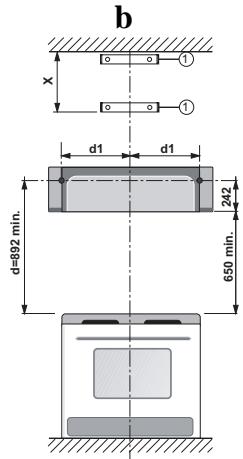

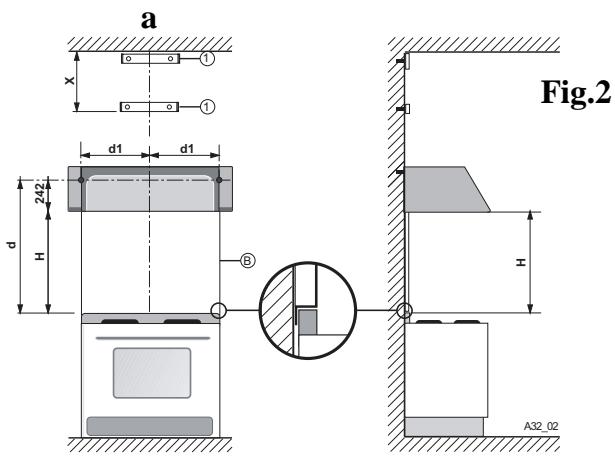

Positionnement de la bride 1:

• Poser la bride 1 à la paroi, à environ 1 ou 2mm du plafond ou de la limite supérieure, en l'alignant sur la ligne verticale.
• Marquer sur la paroi les centres des troughs à fente de la bride.

• Poser l'autre bride 1 sur la paroi en l'alignant à la ligne verticale à une distance X mesurée comme à la fig. 2, égale à la hauteur du semi-tube supérieur S fourni avec la hotte. La cote X peut avoir des valeurs différentes, selon les différentes hauteurs disponibles de la cheminée supérieur.
• Marquer sur la paroi les centres des troughs à fente de la bride.
• Avec un foret 8,PERCER tous les centres marqués.Fixer a fond les brides 1 et les bagues en utilisant les tampons 8 et les relatives vis fournies.

Fond (optionnel)

La hauteur de la hotte vis-à-vis du plan de cuisson est déterminée, dans ce cas, par la hauteur du fond B et de l'eventuel tête du plan des bases. Le fond doit être monté avant de monter le corps de la hotte et, si on veut le fixer contre la paroi aussi bien en haut qu'en dessous, il faut le monter, à la bonne hauteur, avant de monter les bases ou du moins avant de monter le relatif plan supérieur. Vu que cette opération est complexe, ce n'est que l'installateur de la cuisine ou un personnel compétent connaissant toutes les dimensions finale des meubles qui doit la faire. En se limitant à la seule fixation supérieur, procédér comme suit:

• Poser le fond sur le plan des bases comme à la (fig. 2b), leMETRE en contact avec la paroi en le centrant par rapport à la base.
• Marquer sur la paroi les centres des deux troughs du pan supérieur.
• Percer la paroi avec un foret 8 mm et fixer le fond en utilisant les tampons 8 mm et les vis fournis.
• La stabilisation eventuelle de la partie inférieure, si nécessaire, est laissée à l'installateur.

MONTAGE DU CORPS HOTTE

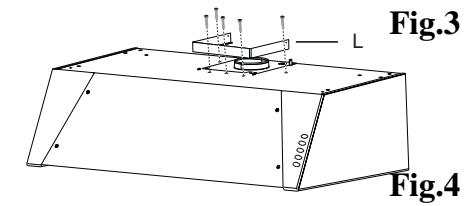

Fixer la corniere L au corps de hotte C (fig. 3) avec 5 vis à 2,9 x 9,5 fournies, en laissant libres, en cas d'installation en version aspirante, les deux troughs 1, on les utilisera, par la suite, pour fixer le raccord aspirant A.
- Accrocher le corps de hotte C aux bagues inférieures (fig. 4).
- Enlever les filtres métalliques anti-graisse (voir paragraphe 3.3.1 partie 2).
- Régler verticalément et naveler horizontally leme la hotte en tournant les vis V1 (fig. 5).
- Tourner les vis V2 jusqu'à serrer la hotte contre la paroi (fig. 5).

Fig.5

Raccordement électrique et contrôle fonctionnel.

• Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signa-létique figurant à l'intérieur de la hotte.
• Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture des contacts de 3mm au moins.
• Assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte.
• Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

Connexion aspirante ou filtrante

Connexion évacuation

• La hotte peut être raccordée à des tuyaux externes au moyen d'un tube rigide ou flexible Ø 120 ou 150~mm dont lechioix est laissé à l'installateur. Pour l'installation avec un tube de Ø 120, il est nécessaire d'insérer la flasque de réduction A sur la sortie de la hotte (fig.6).
• Raccorder le tube rigide ou flexible (à fixer avec des colliers serretube appropriés, non fournis) à la flasque de réduction A et au tuyau d'évacuation externe (fig.7). Le matériel approprié et nécessaire pour cette dernière opération doit être repéré par l'installateur.

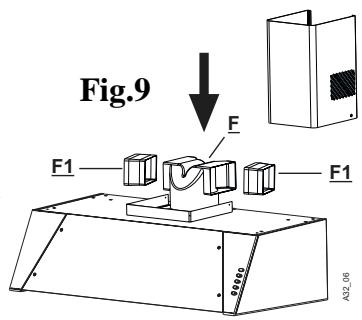

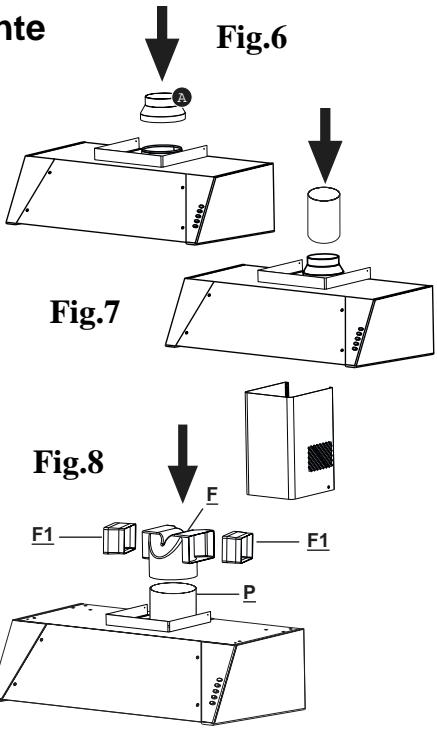

Connexion recyclage

• L'air filtré est evacué dans la pierce à travers les deux grilles laterales directionnelles G placées sur la demi-cheminée inférieure I .
• Relier la rallonge P à la sortie ronde du diffuseur, en la poussant vers le bas et appliquer de même manière le raccord F (verifier que les deux rallonges filtrantes F1 soient montées dans le raccord F ) sur la rallonge P . Verifier que la hauteur des pieces assemblées F + P correspond à la hauteur de la sortie de la cheminée (fig.8).
  Reliez the raccord filtrant F directement a la sortie ronde du diffuseur, en le poussant vers le bas (verifier que les deux rallonges filtrantes F1 soient montees dans le raccord F) (fig.9).
• Ajoutez les filtres à charbon actif à l'intérieur du corps de hotte (voir paragraphe ENTRE-TIEN). Nota: N'applique pas encore les petites grilles directionnelles; cette opération doit être effectuee en fin de montage.

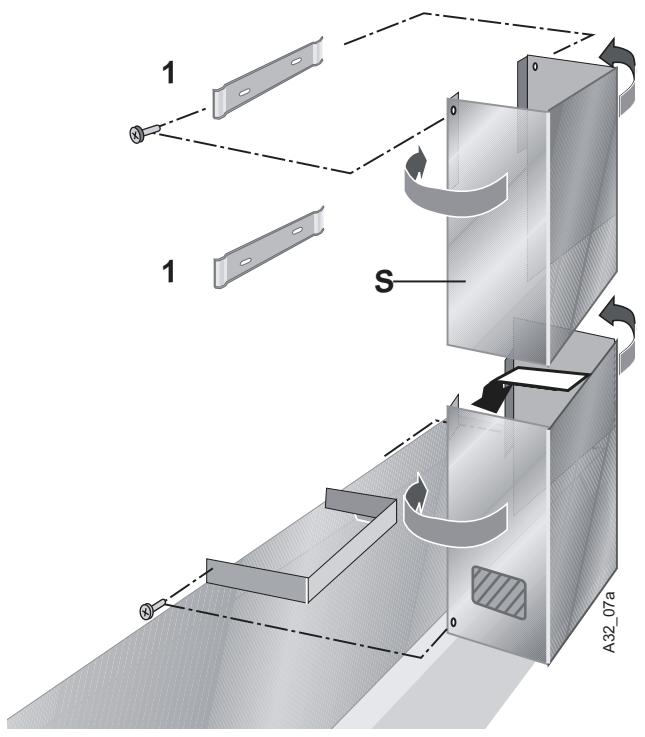

Montage de la cheminée téléscopique

• Pour appliquer le semi tube supérieur S, élargir légrement les deux parties laterales, les accrocher derrière les étriers 1 et les reférer jusqu'à la butée. Le semi tube reste accroché sur ses plus supérieurs à l'étrier 1. Fixer le semi tube à l'étrier 1 avec deux des vis autotaraduses fournies dans le sachet des accessoires.
• Appliquer, de la même façon, le semi tube inférieur I entre l'étrier 1 et la paroi en le fixant à la base avec les deux autres vis autotaradeuses.

ATTENTION - L'accrochage des demi cheminées S et I en correspondance de la bride centrale 1, s'effectue par un système de ressort; pour cela, poussez énergiquement vers le centre.

• Encliquetez les deux petites grilles dans leur logement de façon à ce que le symbole soit orienté vers le haut et le symbole vers le devant. En outre, pour les versions recyclage, vérifie que les grilles s'insèrent correctement à l'intérieur du raccord filtrant F .

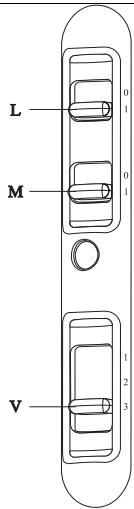

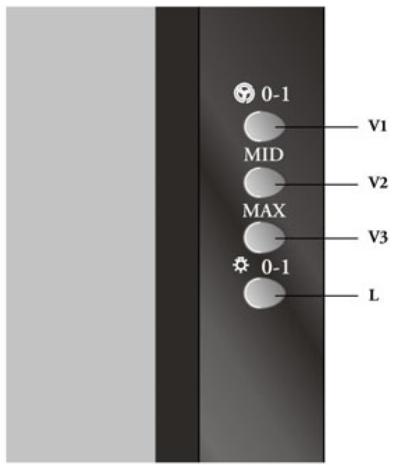

Tableau de commande

L Lumières Allume et eteint l'eclairage.
M Moteur Allume et eteint le moteur aspiration.
V Vitesses Determine les vitesses d'exploitation ainsi subdivi-sees:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre debit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières Allume et éteint l'éclairage.

V1 Moteur Met en marche et à l'arrêt le moteur aspiration à vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
V2 Vitesse Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimale entre débit d'air traité et niveau sonore.
V3 Vitesse Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FLTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.

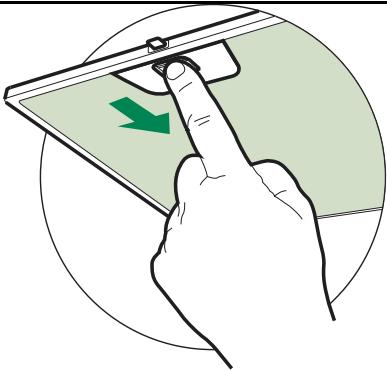

• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrêté du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtres anti-graisse

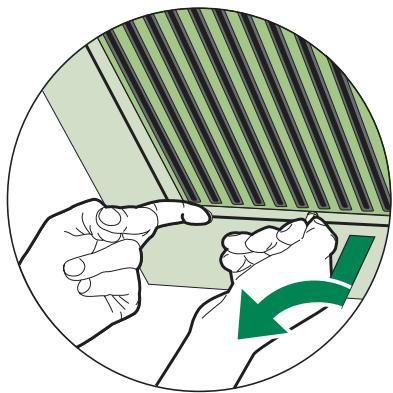

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

Ils peuvent être lavés au lave-vaisselle environ tous les 2 mois d'emploi ou plus liéquement en cas d'emploi particulièrement intense.

• Decrocher les filtres l'un après l'autre, en les soutenant d'une main et en intervenant sur les pommeaux de sécurité spécialement prevus (tirer et tourner).
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en les fixant à l'aide des pommeaux de sécurité spécialement prévus (tirer et tourner).

Il ne sont pas lavables ni régénérables, il faut les replacer au moins tous les 4 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtrés (B).
• Remonter le filtres anti-graisse métalliques.

Eclairage

Ampoules halogènes de 40 W.

• Retirer les crochets métalliques qui fixent le plafonnier.
• Faire coulisser le plafonnier sur un côté, jusqu'à dégager l'extrémité opposée. Baisser légrement l'extrémité qui est dégagée et faire coulisser cette dernière jusqu'à ce qu'elle soit totalement dégagée.
• Dévisser l'Ampoule puis la replacer par une neue, possedant les mêmes caractéristiques.
• Remonter le plafonnier, en exécutant la série à rebours.

Eclairage

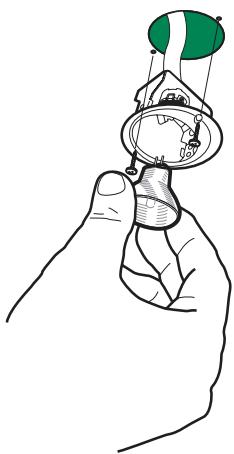

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et oter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédendum retirees.
