TOBAGO MT360 - Enceinte audio CABASSE - Notice d'utilisation et mode d'emploi gratuit

Marque	CABASSE
Modèle	TOBAGO MT360
Type de produit	Enceinte acoustique passive
Positionnement	Verticale (certains modèles peuvent être horizontaux)
Protection	Tissu de protection amovible, pointes ou cônes de découplage inclus
Section de câble recommandée	Jusqu'à 4 mm² pour une distance de 12 m entre ampli et enceinte
Bi-amplification	Possible grâce à deux paires de borniers
Distance de sécurité	50 cm des appareils sensibles au champ magnétique
Entretien	Bois vernis : cire ; peinture velours : lavable à l'eau ; revêtement MT : chiffon humide
Garantie	60 jours pour enregistrement du certificat, couvre défauts de fabrication
Service après-vente	Réseau de revendeurs agréés Cabasse (www.cabasse.com)
Utilisation recommandée	Stéréo 2.0, 2.1, Home Cinéma 5.1
Accessoires inclus	Tissu de protection, pointes de découplage, certificat de garantie
Hauteur d'écoute recommandée	Tweeter à hauteur des oreilles (assise), enceintes surélevées de 30-40 cm
Distance minimale au mur	20 cm

FOIRE AUX QUESTIONS - TOBAGO MT360 CABASSE

Comment déballer correctement les enceintes ?

Ouvrez le côté mentionné sur le carton, repliez les rabats supérieurs, retirez le cache, puis retournez l'emballage et sortez l'enceinte. Conservez l'emballage à plat pour usage ultérieur.

Quel est le positionnement idéal pour une écoute stéréo 2.0 ?

Placez les enceintes à égale distance de la zone d'écoute, formant un triangle équilatéral. Les enceintes doivent être à plus de 1,5 m l'une de l'autre et dirigées vers l'auditeur. Évitez les coins et niche, et maintenez une distance d'au moins 20 cm du mur.

Comment brancher les enceintes à l'amplificateur ?

Utilisez des câbles de section adaptée (voir tableau). Respectez la phase : borne rouge/+ de l'enceinte sur borne rouge/+ de l'ampli, borne noire/- sur noire/-. Pour la bi-amplification, retirez les straps et utilisez deux câbles séparés.

Quelle section de câble choisir en fonction de la distance ?

Pour 4,5 m : 1,5 mm² ; 6 m : 2 mm² ; 7,5 m : 2,5 mm² ; 9 m : 3 mm² ; 12 m : 4 mm². Une section plus grande limite les pertes.

Comment entretenir les enceintes en bois vernis ?

Utilisez un chiffon doux et éventuellement de la cire pour meubles. Évitez l'exposition prolongée au soleil qui peut décolorer le bois.

Puis-je utiliser les enceintes sans le tissu de protection ?

Oui, mais il est recommandé de le garder pour protéger les haut-parleurs. Le retrait n'affecte pas la qualité sonore.

Comment configurer un système Home Cinéma 5.1 avec ces enceintes ?

Placez l'enceinte centrale près de l'écran, les enceintes arrière sur les murs latéraux légèrement en hauteur et en arrière de la zone d'écoute, et le caisson de graves dans la zone avant. Réglez les niveaux et distances via l'amplificateur.

Quelle est la distance de sécurité à respecter vis-à-vis des champs magnétiques ?

Éloignez les enceintes d'au moins 50 cm des téléviseurs, écrans d'ordinateur, disquettes, bandes magnétiques et cartes à puces. Les enceintes centrales sont blindées, donc sans risque.

Comment bénéficier de la garantie Cabasse ?

Remplissez le certificat de garantie et retournez-le avec une copie de la facture au distributeur officiel dans les 60 jours suivant l'achat. La garantie couvre les défauts de fabrication, hors dommages liés à une mauvaise utilisation ou à des causes externes.

Que faire en cas de panne ou de problème ?

Contactez un revendeur agréé Cabasse. Il effectuera un diagnostic et établira un devis si nécessaire. Consultez le site www.cabasse.com pour trouver le revendeur le plus proche.

MODE D'EMPLOI TOBAGO MT360 CABASSE

Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommendons de dire attentivement cette notice.

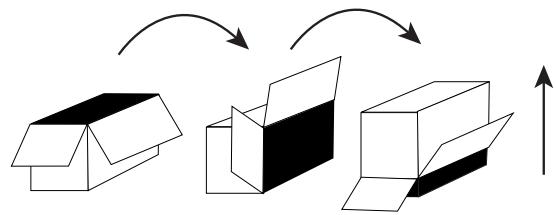

1 DEBALLAGE DES ENCEINTES

Ouvrir le côté mentionné sur le carton, replier sur les cotés les rabats supérieurs du carton etsteroler le cache de l'enceinte. Puis returner l'emballage avec son contenu, vider le carton de son contenu et sortir l'enceinte de son emballage. Nous vous conseillons de conserver l'emballage de votre enceinte à plat pour une utilisation ulterieure.

2 POSITIONNEMENT DES ENCEINTES

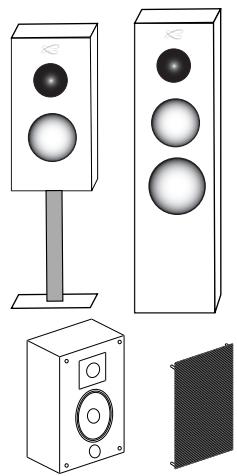

2.1 Positionnement des enceintes

Nos enceintes acoustiques sont prévues pour fonctionner en position verticale, afin de respecter la courbe polaire des haut-parleurs ; cependant, certains modèles pourront fonctionner à la fois en position horizontale (enceinte centrale) et verticale, cette double utilisation est précisé dans les caractéristiques techniques des modèles concernés.

La plupart de nos modèles sont livrés avec un jeu de pointes ou cônes de découplage. Ces accessoires sont à visser dans l'emplacement prévu sous vos enceintes. Ces pointes ou cônes de découplage permettent d'assurer une meilleure stabilité de l'enceinte tout en limitant les résonances pouvant être générées par certains types de sols comme les planchers par exemple.

Les enceintes sont livrées avec un tissu de protection en face avant. Il est possible de les utiliser sans ce tissu. Nous vous recommendons de garder cette protection pour很好地 protégger les haut-parleurs de votre enceinte.

Le champ magnétique des moteurs des haut-parleurs va rayonnner au-delà de l'enveloppe de l'enceinte acoustique. Il faut donc éloigner d'environ 50 cm les apparciels et objets sensibles à ce type de rayonnement (teléviseurs, écrons d'ordinateur, disquettes informatiques, bandes magnétiques audio ou video, cartes à puces...). Les enceintes centrales ne sont pas concernées par ce type de problème car elle sont blindées magnétique.

2.2 Emplacement des enceintes dans une piece

Outre la position des enceintes, il faut tenir compte de leur emplacement dans la piece, les propriétés acquistiques d'un local étant un facteur capital dans la retransmission du son.

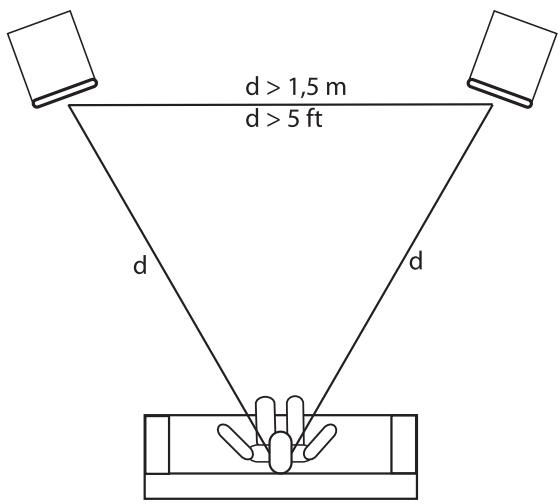

Le placement optimal pour une écoute stéreo classique 2.0

• Pour l'emplacement idéal de vos enceintes, voir le schéma ci-contre. Si l'on considère que d'est la distance qui sépare les deux enceintes, celle-ci doit être supérieure à 1,5 m. Les deux enceintes doivent être à égale distance de la zone d'écoute qui forme avec elles un triangle équilatéral.
• Les haut-parleurs doivent être diriges vers la zone d'écoute.
• Les enceintes doivent, de préférence, diffuser dans le sens de la plus grande dimension de la pierce.
• D'une façon générale, on doit éviter de positionner les enceintes dans les coins d'une piece, car la disposition en angle favorise les fréquences graves. De même, les enceintes doivent se situer à une distance d'au moins 20 cm du mur.
• Toujours dans le but d'obtenir une réponse équilibrée, il est recommandé de surélever les enceintes compactes d'environ 30 à 40 cm du sol avec des supports pour enceintes, les tweeters de l'enceinte devant se situer approximativement à la hauteur des oreilles de l'auditeur lorsque celui-ci est en position assise.
• Aucun élément (table, fauteuil...) ne doit gérer la propagation directe entre les enceintes et l'auditeur. Un effet de masque, même partiel, déséquilibre complètement la reproduction sonore car il provoque une atténuation des féquences aiguës et dans la majorité des cas des médiums également.
• La disposition des enceintes dans des niches est également en général à procrire car elle modifie la courbe de réponse de l'enceinte, particulièrement dans les fréquences basses. S'il est impossible d'adopter une autre disposition, on doit veiller à ce que l'enceinte s'encastre avec le minimum de jeu dans la niche, pour éviter l' apparition de résonances diverses. Par ailleurs, la partie visible du tissu devra être à l'extérieur de la niche.

Le placement optimal pour une écoute stéreo en 2.1

Dans le cadre d'une écoute stéreo avec 2 enceintes ou 2 satellites et 1 caisson de graves, nous vous conseillons de placer le caisson de graves dans la zone écoute avant. Le placement du caisson contre un mur renforce l'extreme grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est always nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la pièce.

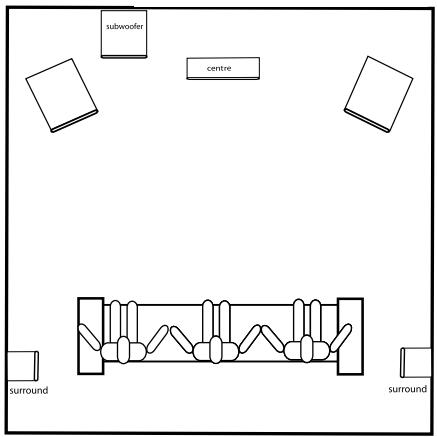

Le placement optimal pour une écoute Home Cinéma ou 5.1

Pour la disposition d'un ensemble home cinema, il est important d'apporter la plus grande attention à la disposition des enceintes supplémentaires spécifiques.

• L'enceinte centrale doit être placeé le plus pres possible de l'écran en recherchant la position dans le lieu d'écoute qui apporte la plus grande cohésion sur les dialogues entre le son et l'image.
  En pratique,ILA revient a placer I'enceinte centrale au-dessus de I'ecran si les enceintes principales sont plus basses que celui-ci, et en dessous si les enceintes principales sont plus haute.
• Les enceintes arrières, voies d'effet ou surround doivent être disposées contre les murs latéraux, légèrement en hauteur. Elles doivent être situées légèrement en arrêté de la zone d'écoute.
• Le caisson de graves doit être place dans la zone d'écoute avant. Son placement contre un mur renforce l'extreme grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est always nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la piece.

Votre amplificateur audio-video permet le réglage des niveaux et des distances de chaque enceinte. Ce réglage doit être ajusté avec soin de manière à obtenir une parfait cohésion entre les sources sonores.

BRANCHEMENT

Il est nécessaire d'etreindre tous les apparciels avant la connexion des enceintes. Pour le branchement de vos enceintesoustiques, il faut tener compte de la section des cables et du respect des phases.

3.1 Section des cables

Pour conserver toutes les qualités des enceintes acoustiques et éviter les pertes de puissance, il faut que la résistance électrique des cables de branchement entre l'enceinte et l'amplificateur soit la plus faible possible. Pour vous aider à désirir la meilleure section de cable pour votre installation, veuillez suivre le tableau récapitulatif ci-contre.

Distance Ampli/Enceinte m	Section mm2
4,5	1,5
6	2
7,5	2,5
9	3
12	4

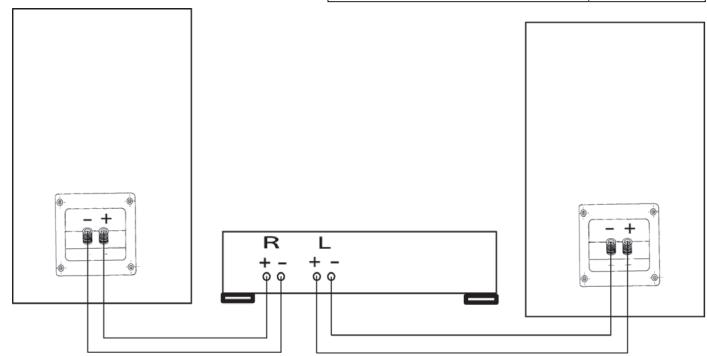

3.2 Phase

Les enceintes et les amplificateurs ont leurs bornes de branchement repérées. Il y a deux façon courantes d'effectuer ce repère : soit une borne rouge et une borne noire, soit un repère + et un repère -. Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c'est à dire par exemple que la borne rouge ou + de l'enceinte aille à la borne rouge ou + de l'amplificateur ; la borne noire ou - de l'enceinte ira dans ce cas à la borne noire ou - de l'amplificateur.

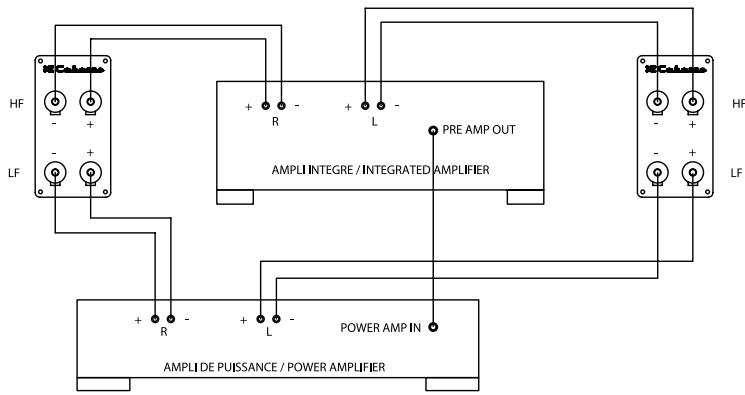

Certains modèles d'enceintes disposent à l'arrête de l'enceinte de deux paires de borniers pour effectuer une bi-amplification. Deux straps relient les paires de borniers et permettent le raccordement par un cable de liaison standard à deux conducteurs.

Si vous utilisez une connexion à l'aide d'un seul cable, laisser les straps en place et utiliser z'une des deux paires de borniers.

Pour effectuer une bi-amplification, il suffit de retarder les deux straps et d'utiliser deux cables séparés à deux conducteurs chacun. Ils seront raccordés d'un côte aux sorties de l'amplificateur intégré et de l'autre aux sorties de votre ampli de puissance.

4 ENTRETIEN

Les enceintes en finition naturelle (bubinga, merisier, santos...) sont plaquées en bois veritable recouvert de deux couches de vernis. Elles vivent comme tous les meubles en bois et s'entreiennent de la même façon. En cas de forte exposition à la lumière, le ton du bois peut légèrement varier. Si vous laissez pendant longtemps un objet sur une enceinte exposée au soleil, vous risquez donc d'en retrouver la marque. Il est tout à fait possible de cirer l'enceinte.

Les peintures de type "velours" sont lavables à l'eau.

Les ébénisteries des gamas MT, réalisées avec un revêtement spécifique enduit de deux vermis de protection et d'une pellicule anti-rayures ne nécessitantaucun entretien, le matérielutiliséétant un produit de très haute technicity. Elles peuvent être nettoyées avec un chiffon humide ou avec un produit pour le bois ou le plastique.

5 CONDITIONS DE GARANTIE CABASSE

Elles sont indiquées sur le certificat de garantie joint à chaque produit.

5.1 Conditions d'application de la garantie

Pour le bénéfice de cette garantie, il est impératif que le certificat de garantie dûment compléte avec la copie de la facture d'achat du matériel soient returnés sous enveloppe dans les 60 jours à compter de la date d'achat du matériel au distributeur officiel CABASSE du pays d'achat. Passé ce délambda cette garantie ne sera pas prise en compte.

1. La garantie s'applique des lors qu'elle a bien ete enregistrree par le distributeur officiel CABASSE du pays d'achat, et sur presentation par le propriete du certificat de garantie ou copie de celui-ci et de la copie de la facture d'achat du materiel.
2. La garantie CABASSE est cecessible sous réserve qu'elle ait bien ete enregistrree par le distributeur officiel CABASSE du pays d'achat.
3. La garantie est limitée à la réparation de l'équipement; frais de transports ou autres, risques liés à l'enlèvement, au transport et à l'installation des produits ne sont pas couverts par cette garantie.

4. Cette garantie couvre tous defauts de fabrication du matériel, à l'exclusion des cas suivants :

5. déteriorations réalisant de l'installation, de la connexion ou d'un emballage incorrect

6. dépréciations réalisant d'un usage autre que l'usage correct décrit dans la notice d'installation
7. dépréciations entrainées par un équipement auxiliaire défecteurs ou qui ne conviendrait pas
8. détiériorations résultat de: accidents, foudre, eau, chaleur, guerre, troubles de l'ordre public ou autres causes ne relevant pas du contrôle raisonnable des distributeurs agrésés CABASSE
9. déteriorations résultat de l'intervention d'une personne non habitée par Cabasse ou son réseau agréé
10. produits ne portant pas la plaque d'identification CABASSE ou dont le numero de série a ete modifie, efface, elimine ou rendu illible
11. La garantie ne peut enaucun cas donneur lieu a une reprise, un remboursement ou au versement de dommages et intérêts.

5.2 Service Àprous Vente

CABASSE dispose d'un réseau de revendeurs agrés qui est à votre disposition pour assurer le service après vente de votre matériel. Pour connaître la liste des revendeurs agrés CABASSE, contactez-nous ou consultez notre site Internet www.cabasse.com. Le revendeur agré CABASSE s'engage à informer son client des conditions d'application de la garantie CABASSE, à assurer le service après vente du matériel CABASSE qui lui est confié, et à effectuer un diagnostic simple du matériel défectueux.

Suite à ce diagnostic, il étabira un devis évientuel de réparation en fonction de l'application de la garantie CABASSE, sous réserve que la garantie CABASSE ait bien été enregistrée. Il est bien entendu que certaines interventions techniques indispensablees pour étabir le diagnostic de la panne peuvent alterer certains composants du haut-parleur, sans que cela puisse en aucun cas donner lieu à une reprise, un remboursement ou au versement de dommages et intérêts. Les marchandises voyagent toujours aux risques du propriétaire.

En suivant les conseils d'installation, de branchement et d'emploi explicés dans cette notice, vous estes assurés d'un fonctionnement parfait de vos enceintes acoustiques. Nous recevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et ces lettres sont pour nous la plus belle recompense de nos efforts.

Cabasse

210, rue René Descartes - BP 10 - 29280 Plouzané - France

Tél : + 33 (0)2 98 05 88 88 - Fax : + 33 (0)2 98 05 88 99 - Allo Cabasse France : 02 98 05 13 13

E-mail France : [e-mail] - E-mail export : [e-mail]
