MODE D'EMPLOI DTV 320 XE1 CD-INOX DE DIETRICH

FR Guide d’utilisation et d’installation de votre table vitrocéramique

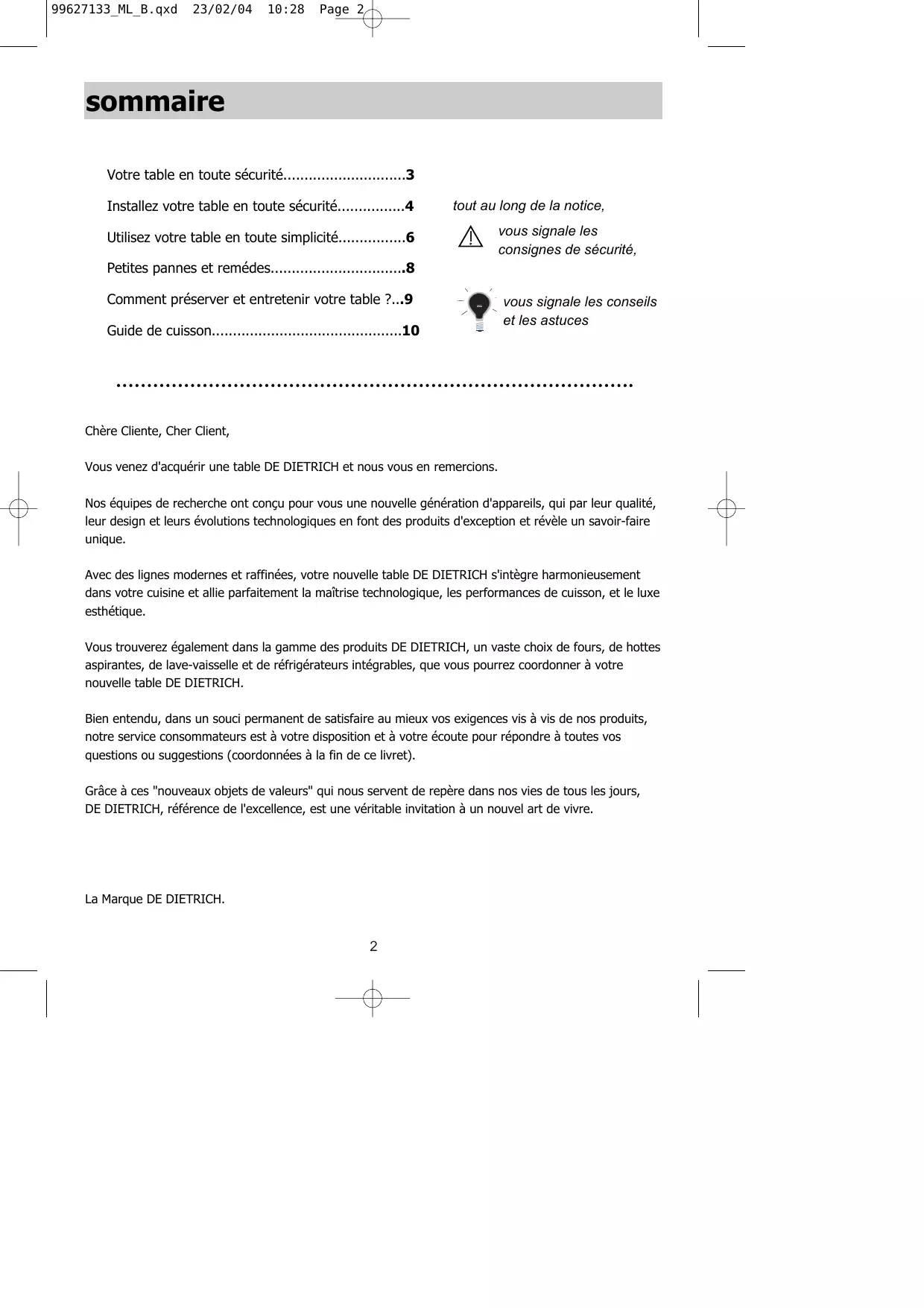

sommaire Votre table en toute sécurité3 Installez votre table en toute sécurité4

tout au long de la notice,

Utilisez votre table en toute simplicité6

vous signale les consignes de sécurité,

Petites pannes et remédes8 Comment préserver et entretenir votre table ?...9 Guide de cuisson10

vous signale les conseils et les astuces

Chère Cliente, Cher Client, Vous venez d'acquérir une table DE DIETRICH et nous vous en remercions. Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception et révèle un savoir-faire unique. Avec des lignes modernes et raffinées, votre nouvelle table DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement la maîtrise technologique, les performances de cuisson, et le luxe esthétique. Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de hottes aspirantes, de lave-vaisselle et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle table DE DIETRICH. Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). Grâce à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous les jours, DE DIETRICH, référence de l'excellence, est une véritable invitation à un nouvel art de vivre.

La Marque DE DIETRICH.

Votre table en toute sécurité Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d’habitation. Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à l’évolution technique. Ces tables de cuisson destinées exclusivement à la cuisson des boissons et denrées alimentaires ne contiennent aucun composant à base d’amiante.

Automatic-stop est une fonction de sécurité de votre table. Elle agit automatiquement si l’utilisateur oublie d’éteindre sa préparation en cours :

dans la surface du verre

apparaissait, déconnectez immédiatement l’appareil , pour éviter un risque de choc électrique

Pour cela enlevez les fusibles ou actionnez le disjoncteur Ne plus utiliser votre table avant changement du dessus verre.

comprise entre 1....9 entre 10....14 entre 15....Power

Pour la cuisson, n’utilisez jamais de feuille de papier d’aluminium,

le foyer s’éteind automatiquement au bout de :

8 heures 2 heures 1 heure

L’affichage de la zone de chauffe concernée indique AS et un “bip” sonore est émis pendant 2 minutes environ. Cette affichage AS restera visible tant que vous n’aurez pas appuyé sur une touche quelconque du foyer concerné, un double bip sonore confirmera votre manoeuvre.

directement sur la table des produits emballés avec de l’aluminium ou produit congelé en barquette aluminium. L’aluminium fondrait et endommagerait définitivement votre appareil. Ne pas regarder fixement les lampes halogènes des zones de cuisson.

Indicateur de résiduelle L’afficheur indique H.

Assurez vous que le câble d’alimentation d’un appareil électrique branché sur une prise de courant située à proximité de la table, n’est pas en contact avec les zones de cuisson.

ATTENTION Ne pas toucher ces zones, risque de brûlures. Même aprés une coupure prolongée de courant la température des zones de cuisson peut rester élevée.

La table ne doit pas servir à entreposer quoi que ce soit

Un nettoyeur vapeur ne doit pas être utilisé.

Installez votre table en toute sécurité Choix d’installation L’appareil doit être placé de manière à ce que la fiche de prise de courant soit accessible En fonction de la disposition de votre cuisine, vous allez installer votre table :

Au dessus d’un meuble avec porte 4 cm

AVANT MEUBLE La table peut être encastrée directement dans le plan de travail au dessus du four en position haute. (distance minimum 1 cm)

Un joint garantit l'étanchéité avec le plan de travail. -Ce joint est collé sous votre table, insérez directement la table dans la découpe. -Ce joint est fourni dans la pochette, collez celui-ci sous la table .

Visser les clips conformément aux positions.

Installez votre table en toute sécurité

Branchement Ces tables doivent être branchées sur le réseau par l’intermédiaire d’une prise de courant conforme à la publication CEI 60083 ou d’un dispositif à coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. Si le câble est endommagé, il doit être remplacé par le fabricant, son SAV, une personne de qualification similaire afin d’éviter un danger.

- 400V 2N triphasé fusible : 16 ampères

séparer les 2 fils de phase L1, L2 avant branchement

Aprés une coupure de courant prolongée, un affichage lumineux peut apparaitre, il s’éteindra aprés un appui sur une touche quelconque.

∼ 50 Hz 220-240 V∼ Puissance électrique totale absorbée: DTV3146,2 kW DTV3156,9 kW DTV3187,2 kW DTV3206,7 kW DTV3245,9 kW 5

Utilisez votre table en toute simplicité DTV 314 Ø 23 cm 2,5 kW Halogène

Utilisez votre table en toute simplicité

Réglage de minuterie Mise en marche /Arrêt

Fonctionne quand les zones de cuisson concernées sont en marche.Vous pouvez modifier à tout instant la durée de la cuisson

Un 0 signale que la zone concernée est allumée. Vous pouvez alors choisir la puissance désirée. Sans demande de puissance de votre part la zone de cuisson s’éteindra automatiquement.

Réglage de puissance

Pour arrêter ce bip, appuyez sur n’importe quelle touche de commande de la zone de cuisson concernée, à défaut il s’arrêtera au bout de 1mn environ.

marche la zone de cuisson additionnelle

réglage doux 5 = MIJOTAGE La zone de cuisson additionnelle est utilisable uniquement quand la zone de chauffe principale est en marche.

réglage fort 15 = CUISSON FORTE Pour la mettre en marche : mettez votre zone principale sur la puissance maximum (en utilisant soit la touche + ou la touche de présélection).

ÉBULLITION PLEINE PUISSANCE Puis une impulsion supplémentaire sur le +,déclenchera la zone additionnelle; un BIP et un point vous confirme votre manoeuvre.

Vous pouvez alors régler la puissance selon votre besoin. Pour éteindre la zone additionnelle, appuyez sur arrêt, puis marche et régler la puissance désirée.

Utilisez votre table en toute simplicité

Comment mettre en marche les zones de cuisson additionnelle

DTV 324 Agissez sur la touche marche / arrêt de cette zone :

un bip et un 0 signale que cette zone est allumé (le trait lumineux indique que seul la zone centrale est allumée) vous pouvez alors choisir : - Directement la puissance désirée sur ce foyer en appuyant sur les touches + ou -, ou de présélection - Une zone de chauffe plus grande, en appuyant sur les touches correspondant aux differentes zones, deux,trois traits lumineux au dessus des touches confirme que 2 ou 3 zones additionnelles sont en service,vous pouvez alors régler la puissance selon votre besoin.vous pouvez à tout instant modifier les zones de chauffe additionnelles en appuyant sur les touches .

Veillez à vos manches de casseroles en utilisant les différentes zones additionnelles

Verrouillage clavier Votre table possède une sécurité enfant qui verrouille son utilisation : - soit à l’arrêt (nettoyage). - soit en cours de cuisson (les opérations en cours subsistent et les réglages affichés restent actifs). Dans ce cas, pour des raisons de sécurité, seule la touche “arrêt” est toujours utilisable. Ne pas oublier de déverrouiller avant réutilisation. Comment déverrouiller ?

Comment verrouiller ? - Repérez les touches spécifiques pour le verrouillage (- +) placées au dessus d’un cadenas (ou clef). - Appuyez simultanément sur ces touches (- +) jusqu’à l’affichage de l’information ou

Appuyez simultanément sur les touches - + de verrouillage jusqu’a l’extinction de l’affichage de verrouillage.

L’affichage s’éteint au bout de quelques secondes. Toute action sur les touches active l’affichage.

Utilisez au mieux le foyer vitroceramique Les récipients doivent être conçus pour la cuisine à l'électricité. Utilisez des récipients à fond plat qui épousent parfaitement à la surface du foyer : - en acier inoxydable avec fond trimétal épais ou “sandwich”. - en aluminium avec fond dressé (lisse) épais. - en acier émaillé. Economie d’énergie : Pour finir la cuisson, mettre sur la position 0, et laissez le récipient en place pour utiliser la chaleur accumulée.(vous ferez ainsi des économies d’énergie). Utilisez un couvercle le plus souvent possible pour réduire les pertes de chaleur par évaporation. Régulation automatique des foyers Les foyers se régulent automatiquement,ils s’allument et s’éteignent pour maintenir la puissance sélectionnée.Ainsi,la température reste homogène et adaptée à la cuisson de vos aliments. Enfin, la fréquence de régulation varie selon la puissance sélectionnée.

Pour votre confort d’utilisation nous avons prévu des zones de cuisson adaptées à vos besoins, néanmoins: Un réglage supérieur est nécessaire en cas : - de quantités importantes - de cuissons avec un récipient non couvert - de casserole en verre ou en céramique. Un réglage inférieur est nécessaire en cas : - de cuisson d’aliment ayant tendance à brûler facilement (commencer avec un réglage plus faible, le réglage pouvant être augmenté si nécessaire). - de débordement (retirez le couvercle ou enlevez la casserole, puis baissez le réglage).

Petites pannes et remèdes VOUS CONSTATEZ QUE…

LES CAUSES POSSIBLES QUE FAUT-IL FAIRE ?

A la mise en service, votre installation disjoncte. A la mise en service un seul côté de votre table fonctionne. A la mise en service un affichage lumineux apparaît

Le branchement de votre table est défectueux. Le branchement de votre table est défectueux.

Vérifiez votre raccordement ou la conformité du branchement.

Fonctionnement normal

RIEN : voir chapitre raccordement électrique

La table ne fonctionne pas. Les afficheurs sur le clavier restent éteints. La table s’est arrêtée de fonctionner en cours d’utilisation et elle émet un “BIP” discontinu.

L’afficheur affiche le message E L’appareil n'est pas alimenté. L’alimentation ou le raccordement est défectueux. - Il y a eu un débordement ou un objet encombre le clavier de commande Les circuits électroniques sont échauffés.la table s’est en sécurité thermique 9

Inspectez les fusibles et le disjoncteur électrique. Nettoyez ou enlevez l’objet et relancez la cuisson. Laisser refroidir

Comment préserver et entretenir votre table ● Eviter les chocs avec les récipients:

● Ne pas poser des ustensiles en plastique

La surface verre est très résistante, mais n’est toutefois pas incassable.

sur la surface de cuisson lorsqu’elles sont

● Eviter les frottements de récipients qui

● Ne pas ranger dans le meuble situé sous

peuvent à la longue générer une dégradation du

votre table de cuisson, vos produits d’ENTRETIEN

décor sur le dessus vitrocéramique.

● Eviter les récipients à fonds rugueux ou

● Ne pas laisser un récipient vide sur une

Ils peuvent retenir et transporter des matières qui provoqueront des taches ou des rayures sur la table.

● Ne pas chauffez de boîte de conserve

.● Centrer votre récipient sur la zone de cuisson.

● Ne pas laisser un récipient contenant de

Utiliser un récipient de taille adaptée Le diamètre du fond doit être égal ou supérieur au diamètre de la zone sérigraphiée

l’huile ou de la graisse chaude sans surveillance

fermée, elle risque d’éclater, cette précaution est valable bien sûr pour tout mode de cuisson.

sur les zones de cuisson ● Ne pas mettre de casseroles sur votre cadre ou enjoliveur

Ces défauts qui n’entraînent pas un non fonctionnement ou une inaptitude à l’usage, n’entrent pas dans le cadre de la garantie.

● Ne pas nettoyer le cadre ou enjoliveur avec une éponge abrasive ou produit abrasif

Votre table se nettoie facilement, pour vous aider voici quelques conseils :

TYPES DE SALISSURES COMMENT PROCEDER UTILISEZ Légères

Bien détremper la zone à nettoyer avec de l’eau chaude, puis essuyer.

Accumulation de salissures recuites

Bien détremper la zone à nettoyer avec de l’eau chaude, utiliser un racloir spécial verre pour dégrossir, finir avec le coté grattoir d’une éponge sanitaire,puis essuyer.

- Appliquer sur la surface un produit spécial verre vitrocéramique, de préférence comportant du silicone (effet protecteur)

Produit spécial verre vitrocéramique

e itair ate san e élic g d n épo selle s i a le v écia

Eponges sanitaires racloir spécial verre Pâte spécial verre vitrocéramique

- Appliquer du vinaigre d’alcool blanc chaud sur la salissure, laisser agir, essuyer avec un chiffon doux - Utiliser un produit du commerce

Auréoles et traces de calcaire Incrustations suite au débordements de sucres, aluminium, ou plastique fondu

bouillir avec couvercle bouillir ou frire

mettre les aliments touche power(sur certain modele)

pour bouillir et friture

cuisson douce cuisson vive
