FOIRE AUX QUESTIONS - MOTEUR3520 FALMEC

Comment installer le moteur FALMEC MOTEUR3520 ?

Pour installer le moteur, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Que faire si le moteur ne s'allume pas ?

Vérifiez d'abord que le moteur est correctement connecté à l'alimentation électrique. Assurez-vous également que le disjoncteur n'a pas sauté.

Le moteur fait beaucoup de bruit, est-ce normal ?

Un certain niveau de bruit est normal, mais si le bruit est excessif, cela peut indiquer un problème. Vérifiez que le moteur est bien installé et qu'aucun objet ne bloque les pales.

Comment nettoyer le moteur FALMEC MOTEUR3520 ?

Utilisez un chiffon doux et un produit de nettoyage non abrasif. Évitez de mouiller le moteur directement et n'utilisez pas de produits chimiques agressifs.

Quelle est la puissance du moteur FALMEC MOTEUR3520 ?

Le moteur FALMEC MOTEUR3520 a une puissance de 3520 m³/h, ce qui le rend très efficace pour aspirer les fumées et les odeurs.

Peut-on utiliser le moteur à l'extérieur ?

Non, le moteur FALMEC MOTEUR3520 est conçu pour un usage intérieur uniquement. L'utilisation en extérieur peut endommager le moteur et annuler la garantie.

Comment régler la vitesse du moteur ?

La vitesse du moteur peut être réglée à l'aide du panneau de contrôle situé sur le côté du moteur. Consultez le manuel d'utilisation pour des instructions détaillées.

Où trouver des pièces de rechange pour le moteur ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez un revendeur agréé. Veillez à avoir le numéro de modèle à portée de main.

Quelle est la durée de la garantie pour le moteur FALMEC MOTEUR3520 ?

Le moteur FALMEC MOTEUR3520 est généralement couvert par une garantie de 2 ans à compter de la date d'achat. Consultez les documents fournis pour plus de détails.

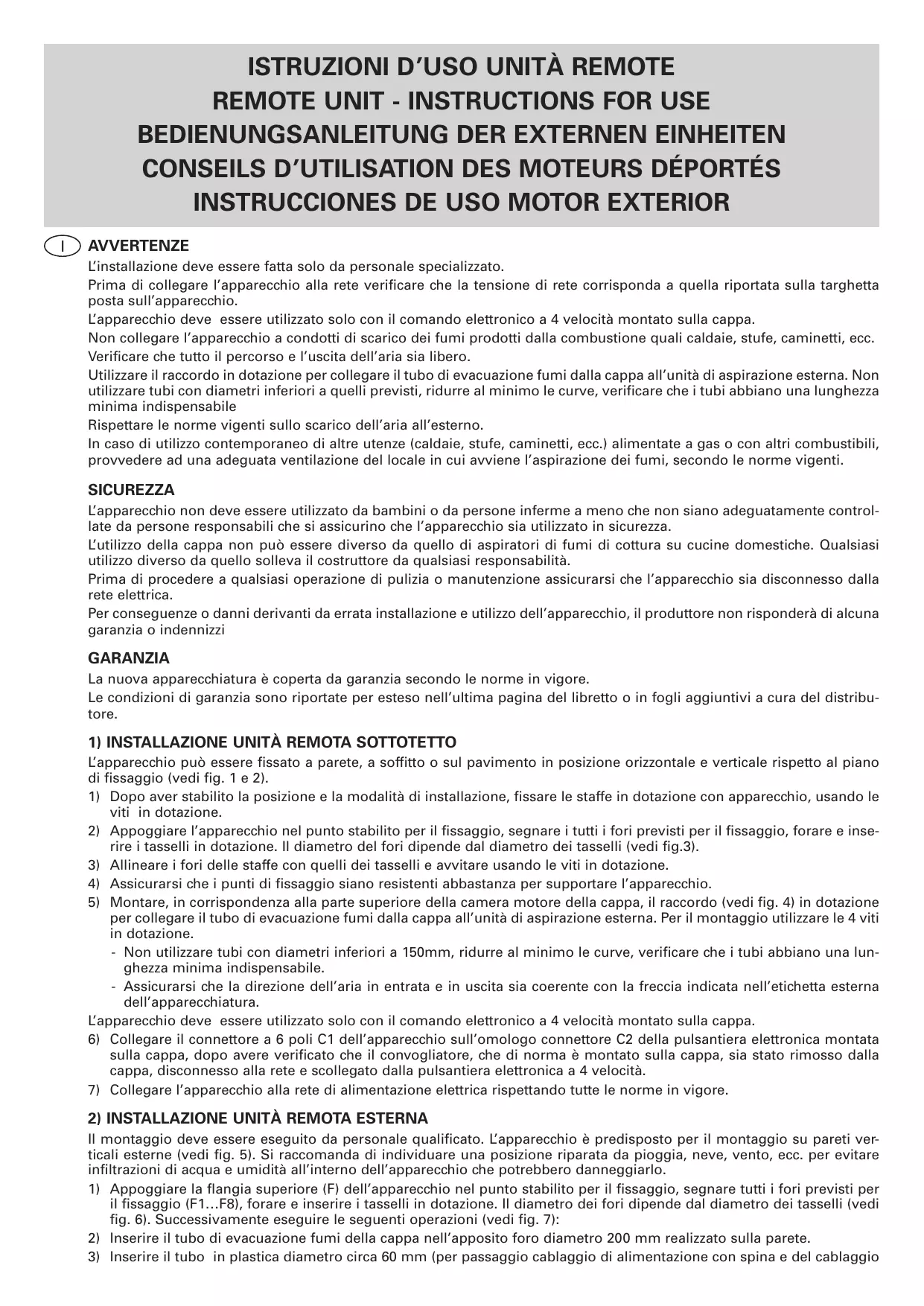

MODE D'EMPLOI MOTEUR3520 FALMEC

L'installation doit être exécutée par du personnel spécialisé.

Avant de brancher l'appareil au réseau, vérifier que la tension de réseau correspond à cette mentionnée sur la petite plaque située sur l'appareil.

L'appareil doit être utilisé uniquement avec la commande électronique à 4 vitesses placée sur la hotte.

Ne pas raccarder l'appareil aux conduits d'évacuation des fumées produites par la combustion de chaudières, de poèles, de cheminées, etc.

Vérifier que tout le parcours et la sortie d'air soient libres.

Utiliser le raccord fourni pour raccorder le tuyau d'évacuation des fumées de la hotte à l'unité d'aspiration extérieure. Ne pas utiliser de tuyaux avec des diamètres inférieurs à ceux prévus, réduire les coudes au minimum, vérifier que les tuyaux ont une longueur minimum indispensable.

Respecter les règlements en vigueur sur l'évacuation de l'air vers l'extérieur.

En cas d'utilisation simultanée d'autres dispositifs (chaudières, poèles, cheminées, etc.) fonctionnant au gaz ou avec d'autres combustibles, prévoir une ventilation adaptée du local dans lequel s'effectue l'aspiration des fumées, selon les règlements en vigueur.

CONSIGNES DE SECURITE

L'appareil ne doit pas etre utilise par des enfants ou par des personnes infirmes sauf sous le contrôle de personnes responsables qui s'assurent que l'appareil est utilise en toute sécurité.

L'utilisation de la hotter ne peut être autre que l'aspiration de fumées de cuisson au-dessus de cusinières. Toute autre utilisation différente de cette-ci dégage le constructeur de toute responsabilité.

Avant de procéder à toute opération de nettoyage ou d'entretien, s'assurer que l'appareil est débranché.

Dans le cadre de conséquences ou dommages resultant d'une installation et d'une utilisation incorrectes de l'appareil, le constructeur ne sera tenu à aucune garantie ou indemnités.

GARANTIES

Le nouveau matériel est couvert par une garantie selon les règlements en vigueur.

Les conditions de garantie sont reportees en detail sur la derniere page du manuel ou sur des documents en annexe par le distributeur.

1) INSTALLATION MOTEUR DEPORTE SOUS LES COMBLES

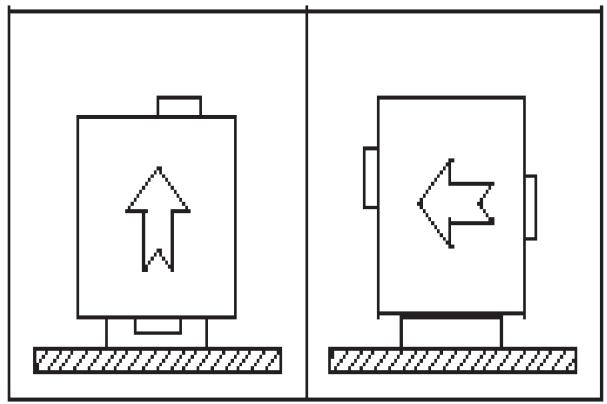

L'appareil peut être fixé au mur, au plafond ou au sol en position horizontale et verticale en respectant le plan de fixation (cf. fig. 1 et 2).

1) Àpès avoir déterminé la position et les conditions d'installation, fixer les étriers fournis avec l'appareil avec les vis fournies.

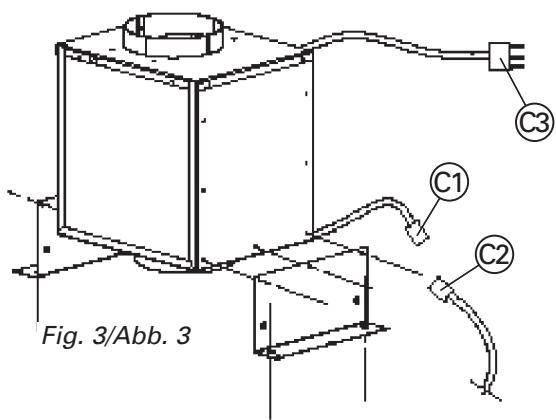

2) Poser l'appareil à l'emplacement voulu pour la fixation, marquer tous les troups prévus pour la fixation, percer et insérer les chevilles fournies. Le diamètre des trousts dépend du diamètre des chevilles (cf. fig. 3).
3) Aligner les trouss des étriers avec ceux des chevilles et visser avec les vis fournies.
4) S'assurer que les points de fixation sont suffisamment résistants pour supporter l'appareil.
5) Monter, en le faisant coïncider avec la partie supérieure du caisson moteur de la hotte, le raccord (cf. fig. 4) fourni pour raccorder la tuyau d'évacuation des fumées de la hotte à l'unité d'aspiration extérieure. Pour le montage utiliser les 4 vis fournies.

• Ne pas utiliser de tuyaux avec des diamètres inférieurs à 150 mm, réduire au minimum les coudes, vérifier que les tuyaux ont la longueur minimum indispensable.
• S'assurer que la direction de l'air entrant etSORTant coïncide avec la flèche signalée sur l'étiquette extérieure du ma-tériel.

L'appareil doit être utilisé uniquement avec la commande électronique à 4 vitesses placée sur la hotte.

6) Raccorder le connecteur à 6 pôles C1 de l'appareil au connecteur homologue C2 du tableau de commandes électronique placé sur la hotte, après avoir vérifié que le convoyeur qui est normalement placé sur la hotte a été enlevé de la hotte, débranché et déconnecté du tableau électronque à 4 vitesses.
7) Brancher l'appareil au réseau d'alimentation électrique en respectant tous les règlements en vigueur.

2) INSTALLATION MOTEUR DEPORTE EXTERIEUR

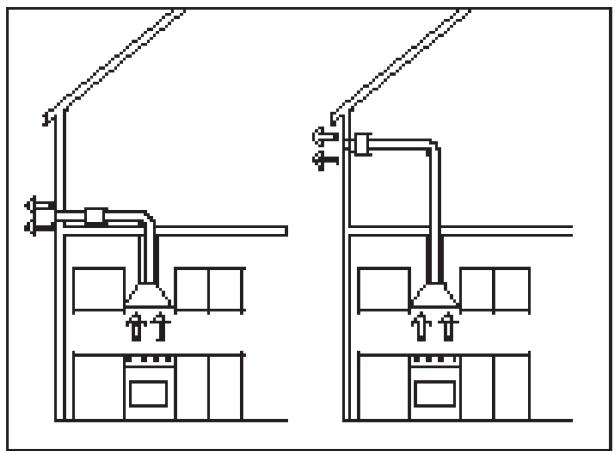

Le montage doit être exécuté par du personnel qualifié. L'appareil est prévu pour un montage sur des parois verticales extérieures (cf. fig. 5). Il est vivement recommandé de désirir un emplacement à l'abri de la pluie, de la neige, du vent, etc. pour éviter des infiltrations d'eau et d'humiidity dans l'appareil qui risqueraient de l'endommager.

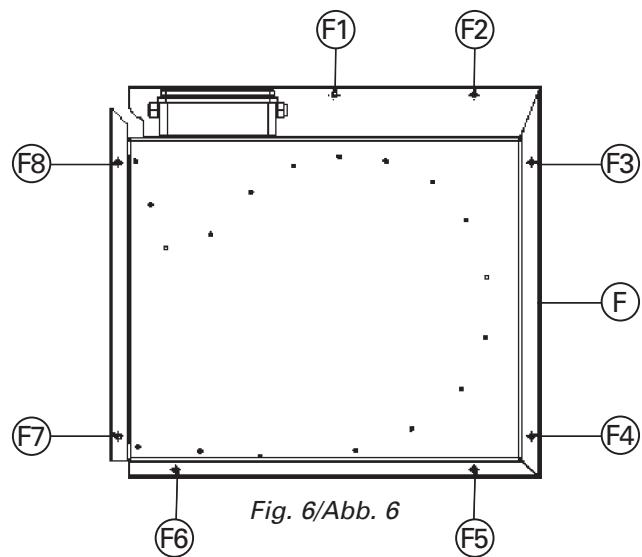

1) Placer la bride supérieure (F) de l'appareil sur le point déterminé pour le fixation, marquer tous les trous prévus pour le fixation (F1...F8), percer et insérer les chevilles fournies. Le diamètre des trous dépend du diamètre des chevilles (cf. fig.6).

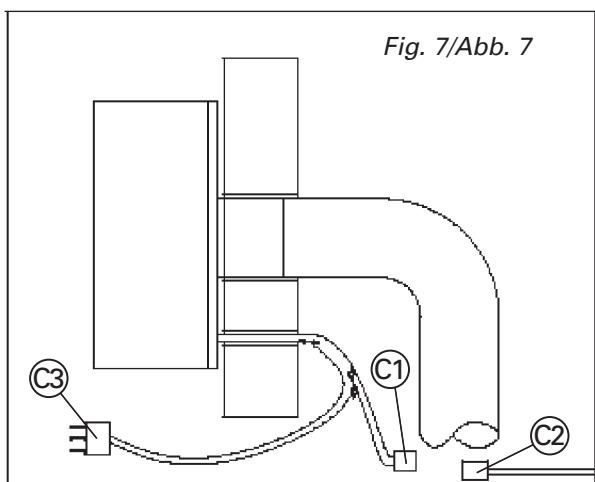

Exécuter ensuite les opérations suivantes (cf. fig. 7):
2) Insérer le tuyau d'évacuation fumées de la hotte dans le trou fait exprès de 200mm de diamètre réalisé dans la pa-roi.
3) Insérer le tuyau en plastique d'un diamètre d'environ 60 mm (pour passage cablage d'alimentation avec fiche et du cablage de raccordement au tableau de commandes de la hotte) dans le trou fait exprès de 60mm de diamètre réalisé dans la paroi.
4) Exécuter le raccordement avec la tuyau d'évacuation des fumées de la hotte.
5) Faire passer les cables electriques à l'intérieur du tuyau fait exprès en plastique d'un diamètre de 60 mm.
6) Fixer l'appareil sans le carter extérieur en acier, retire au préalable de l'appareil, en ayant soin d'aligner les troue de fixation de la bride supérieure (F) de l'appareil avec les trous pratiques avant sur le mur. visser en utilisant les vis fournies.

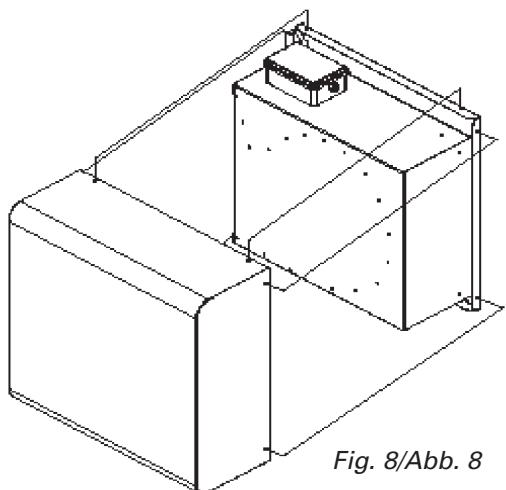

7) Remonter le carter esthetique en faisant coincider la grille percee avec la sortie d'air de I'appareil (cf. fig.8)
8) S'assurer que les points de fixation sont suffisamment résistants pour supporter l'appareil.
9) Monter, en le faisant coïncider avec la partie supérieure du caisson moteur de la hotte, le raccord (cf. fig. 4) fourni pour raccorder la tuyau d'évacuation des fumées de la hotte à moteur extérieur. Pour le montage utiliser les 4 vis fournies.

• Ne pas utiliser de tuyaux avec des diamètres inférieurs à 200 mm, réduire au minimum les coudes, vérifier que les tuyaux ont la longueur minimum indispensable.

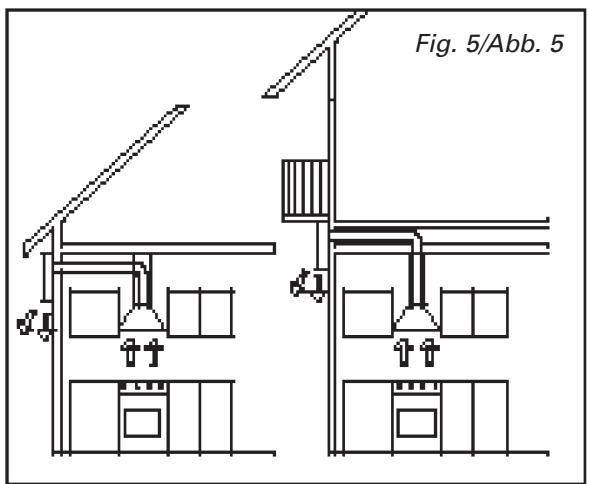

• S'assurer que la direction de l'air entrant et sortant coincide avec la flèche signalée sur la fig. 5.

10) L'appareil doit être utilisé uniquement avec la commande électronique à 4 vitesses placée sur la hotte. Raccarder le connecteur à 6 pôles C1 de l'appareil au connecteur homologue C2 du tableau de commandes électronique placé sur la hotte, après avoir vérifié que le convoyeur qui est normalement placé sur la hotte a été enlevé de la hotte, débranché et déconnecté du tableau électronque à 4 vitesses.
11) Brancher l'appareil au réseau d'alimentation électrique en respectant tous les règlements en vigueur.

Fig. 1/Abb. 1

Fig. 2/Abb. 2

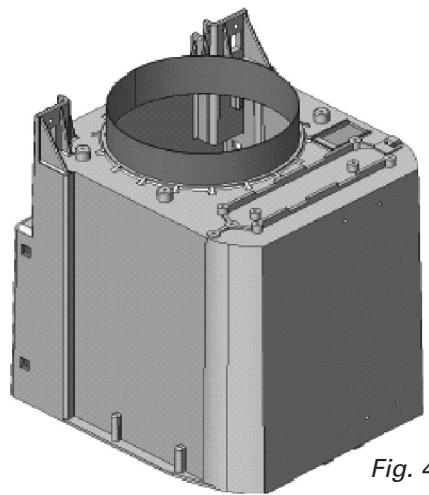

Fig. 4/Abb. 4
