MODE D'EMPLOI iNCA PLUS 520 FABER

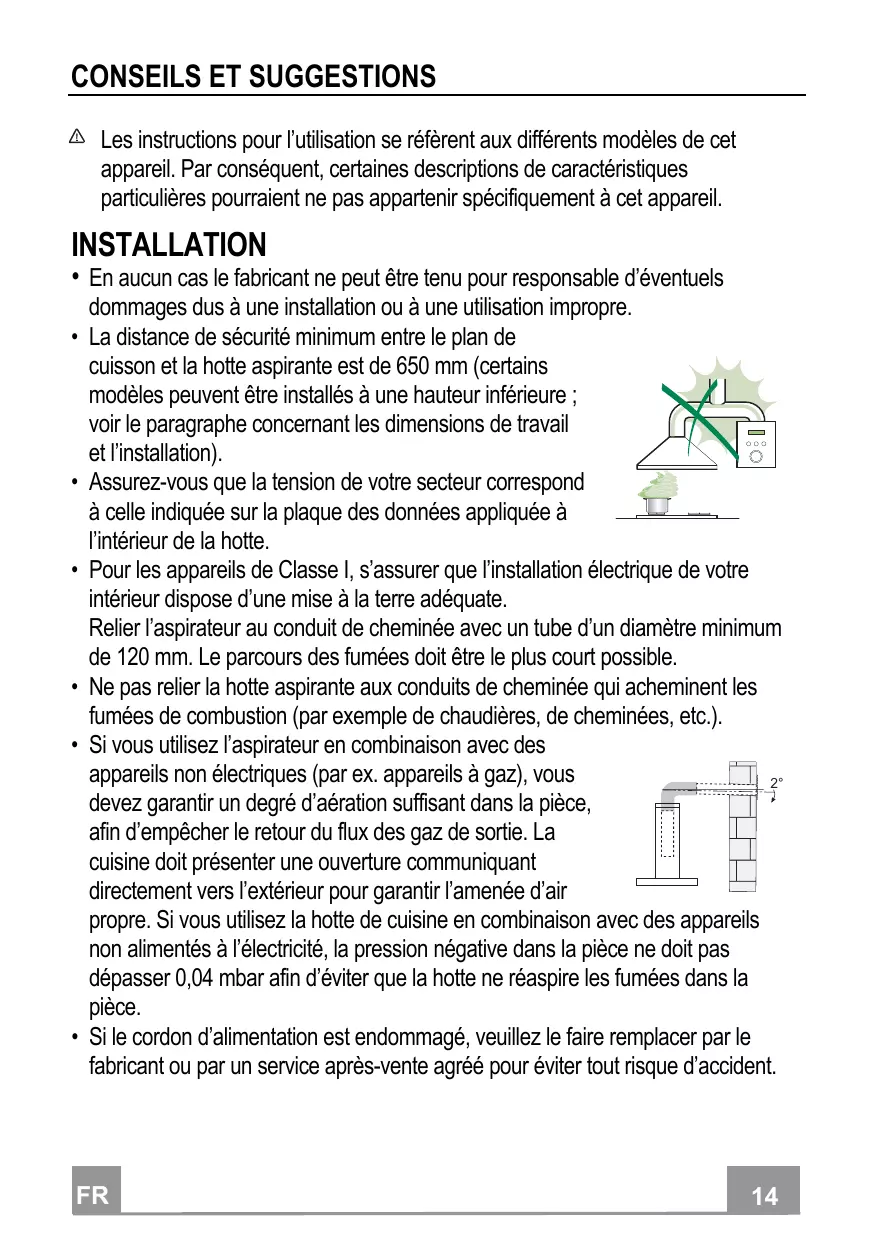

Les instructions pour l’utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil. INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels

dommages dus à une installation ou à une utilisation impropre. La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l’installation). Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l’intérieur de la hotte. Pour les appareils de Classe I, s’assurer que l’installation électrique de votre intérieur dispose d’une mise à la terre adéquate. Relier l’aspirateur au conduit de cheminée avec un tube d’un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible. Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.). Si vous utilisez l’aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d’aération suffisant dans la pièce, afin d’empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l’extérieur pour garantir l’amenée d’air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d’éviter que la hotte ne réaspire les fumées dans la pièce. Si le cordon d’alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d’accident.

• Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l’évacuation de l’air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte. Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.
• Brancher la hotte à l’alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d’au moins 3 mm. UTILISATION
• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d’éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l’intensité du feu de manière à l’orienter exclusivement vers le fond de la casserole, en vous assurant qu’il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l’huile surchauffée risque de s’incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n’est pas destiné à être utilisé par des enfants d’un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d’utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l’entretien de la part de l’utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d’une personne responsable.

• ATTENTION : les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson. ENTRETIEN

• Avant d’effectuer toute opération de nettoyage et d’entretien, éteindre ou débrancher l’appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d’utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d’utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre. Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d’élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

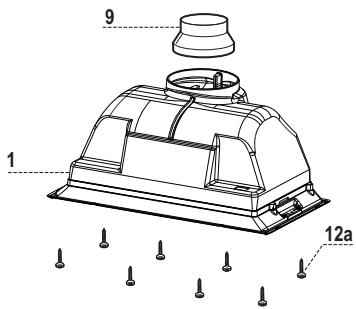

Q.té Composants de Produit 1 Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres 1 Flasque de Réduction ø 150-120 mm Réf. 12a Q.té Composants pour l ’installation 8 Vis

12a Q.té Documentation 1 Manuel d’instructions

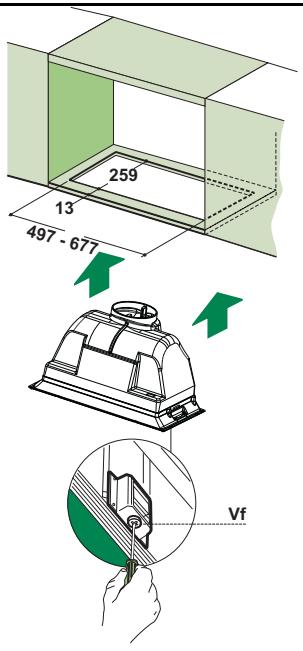

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d’installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l’Armoire murale, comme indiqué.
• Insérer la Hotte jusqu’à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

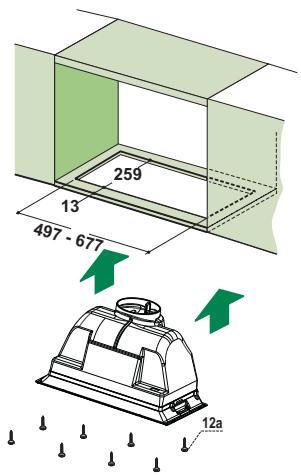

MONTAGE AVEC FIXATION A VIS

• Il est possible d’installer la Hotte directement sur le plan inférieur des Armoires murales (650 mm. min. par rapport au Plan de Cuisson).
• Effectuer un emboîtage sur le plan inférieur de l’Armoire murale, comme indiqué.
• Fixer à l’aide des 8 Vis 12a fournies avec l’appareil.

SORTIE AIR VERSION ASPIRANTE

Pour l’installation en version aspirante, relier la hotte au tube de sortie au moyen d’un tube rigide ou flexible de ø 150 ou 120 mm dont le choix est laissé à l’installateur.

• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n’est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels. ø 120 ø 150

SORTIE AIR VERSION FILTRANTE

• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d’un tuyau rigide ou flexible de ø120 ou 150 mm.
• En cas de branchement avec un tube de ø120, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.
• S’assurer de la présence des filtres anti-odeur au charbon actif. BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

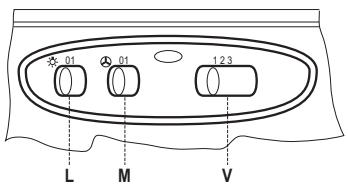

Lumières Allume et éteint l’éclairage.

Moteur Allume et éteint le moteur aspiration

Vitesses Détermine les vitesses d’exploitation ainsi subdivisées: 1.Vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson. 2.Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité et niveau sonore. 3.Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés .

ENTRETIEN Filtres anti-graisse

Lavables au lave-vaisselle, ils doivent être lavés tous les deux mois ou plus fréquemment en cas d’utilisation intense. Retirer les Filtres l’un après l’autre, en intervenant sur les dispositifs d’accrochage spécialement prévus. Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter. Remonter les filtres en veillant à ce que la Poignée soit maintenue vers la partie visible externe.

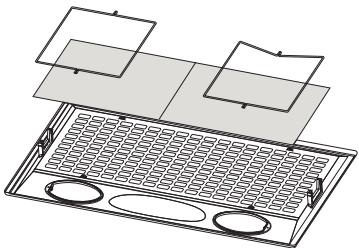

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES MULTICOUCHE

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les deux mois d’utilisation ou plus fréquemment pour une utilisation très intense.
• Décrocher la grille porte-filtres en agissant sur les poignées glissantes latérales prévues à cet effet.
• Retirer les arrêts de filtres au raz.
• Retirer et laver les filtres, les laisser sécher avant de les remonter.
• Les remonter sur la grille porte-filtres en les fixant avec les arrêts de filtre au raz et refermer la grille porte-filtres.

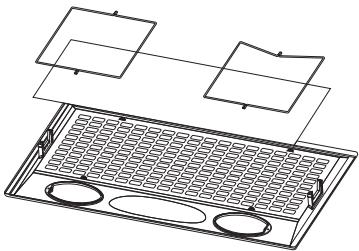

REMPLACEMENT FILTRE ANTI-GRAISSE SYNTHÉTIQUE

• Il n’est pas lavable ni régénérable; le remplacer au moins tous les deux mois d’utilisation ou plus fréquemment en cas d’utilisation intense.
• Décrocher le châssis porte-filtre en agissant sur les poignées latérales glissantes prévues à cet effet.
• Retirer les arrêts de filtre au raz.
• Remplacer le filtre synthétique saturé.
• Fixer le nouveau filtre synthétique avec les arrêts de filtre au raz et refermer le châssis porte-filtre.

REMPLACEMENT FILTRE ANTI-ODEURS AU CHARBON ACTIF

• Il ne peut être ni lavé ni régénéré ; le remplacer au moins tous les 4 mois ou plus souvent en cas d’emploi particulièrement intense.
• Enlever le support filtres en tirant vers le bas les pommeaux situés sur les côtés.
• Enlever le filtre anti-odeurs au charbon actif saturé en agissant sur les crochets spéciaux.
• Monter le nouveau filtre en l’accrochant dans son siège.
• Remonter les filtres métalliques anti-graisse. Eclairage REMPLACEMENT LAMPES Lampes de 28W-40W
• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Eclairage REMPLACEMENT LAMPES Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l’aide des deux Vis précédemment retirées. Ampoule
