DVH1538i - Lave-vaisselle DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	DE DIETRICH
Modèle	DVH1538i

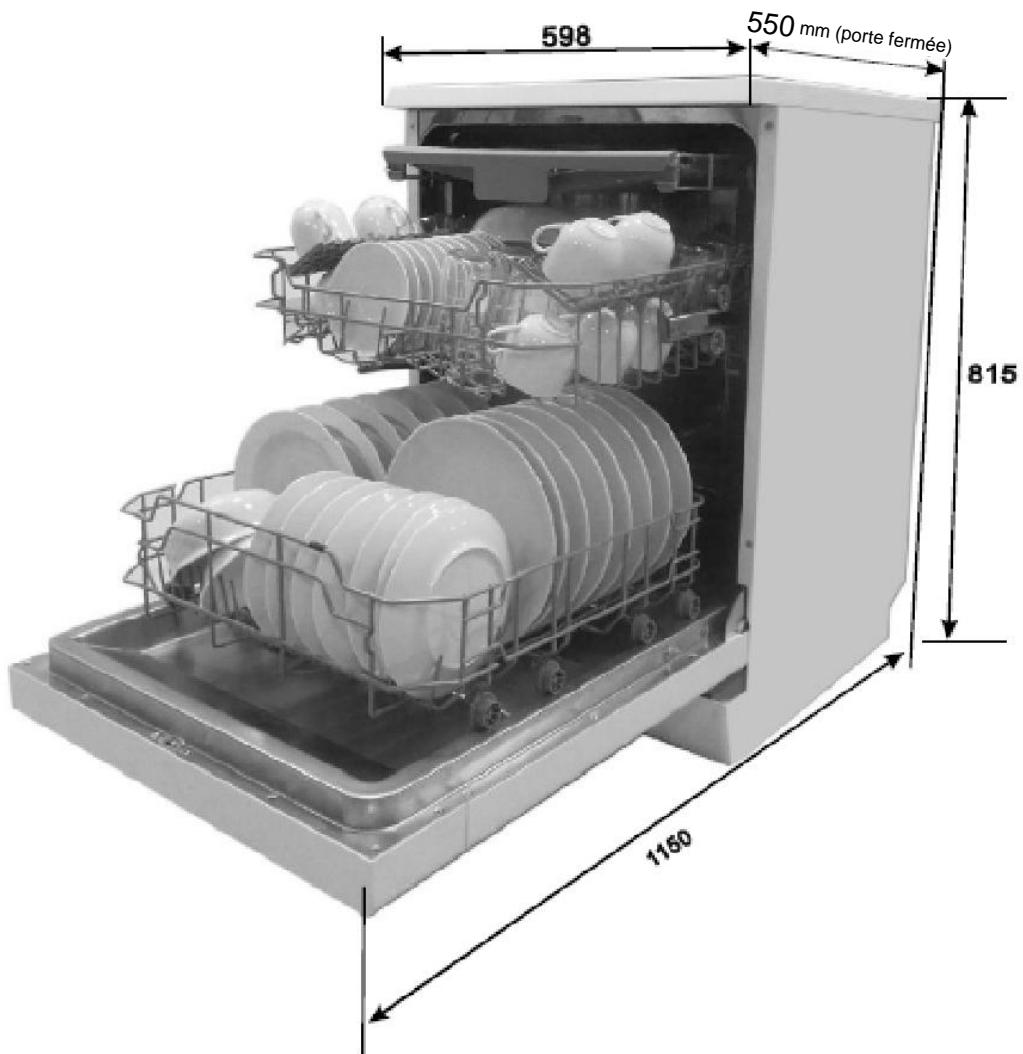

Hauteur	815 mm
Largeur	598 mm
Profondeur	550 mm (porte fermée)
Alimentation électrique	230 V - 50 Hz
Puissance	1930 W
Capacité	15 couverts
Classe énergétique	A+++
Consommation énergétique annuelle	241 kWh
Consommation d'eau annuelle	2800 litres
Niveau sonore	42 dB(A)
Programmes de lavage	Auto ICS+, Intensif, Normal, ECO, Verre, 90 Min, Rapide
Options	Départ différé, Demi-charge, Extra séchage, Lavage fort, Express
Type d'installation	Intégrable
Adoucisseur d'eau	Oui, réglable
Système de filtration	Filtre primaire, principal et fin
Paniers	Panier supérieur réglable en hauteur, panier à couverts, panier inférieur
Matière de la cuve	Acier inoxydable
Sécurité	Mise à la terre, arrêt automatique
Pièces détachées	Pièces d'origine disponibles
Service après-vente	0 892 02 88 04 (0,50 €/min) ou 09 69 39 34 34

FOIRE AUX QUESTIONS - DVH1538i DE DIETRICH

Comment régler l'adoucisseur d'eau ?

Pour régler l'adoucisseur d'eau, ouvrez la porte et allumez l'appareil. Appuyez sur la touche Rapide pendant plus de 5 secondes pour entrer en mode réglage. Utilisez la même touche pour sélectionner le réglage correspondant à la dureté de votre eau (H1 à H6). Le réglage d'usine est H3. Consultez le tableau dans la notice pour associer la dureté à la valeur de réglage.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez d'abord que l'appareil est sous tension et que la porte est bien fermée. Assurez-vous que le fusible ou le disjoncteur n'a pas sauté. Vérifiez que l'arrivée d'eau est ouverte et que la pression est suffisante (0,04-1 MPa). Si le problème persiste, consultez le guide de dépannage.

Comment nettoyer les filtres ?

Retirez le panier du bas. Tournez le filtre dans le sens inverse des aiguilles d'une montre, puis soulevez-le. Retirez les résidus alimentaires. Nettoyez les filtres à l'eau courante avec une brosse. Remontez les filtres dans l'ordre inverse et replacez-les en appuyant fermement. Un nettoyage régulier est recommandé une fois par mois.

Pourquoi ma vaisselle n'est-elle pas sèche ?

Cela peut être dû à une quantité insuffisante de produit de rinçage. Remplissez le compartiment à produit de rinçage et augmentez le réglage (mode 4 recommandé). Assurez-vous que la vaisselle est correctement disposée pour permettre le séchage. Après le cycle, ouvrez légèrement la porte pendant quelques minutes avant de décharger.

Comment ajouter du sel régénérant ?

Retirez le panier du bas, dévissez le couvercle du compartiment à sel. À l'aide de l'entonnoir fourni, versez environ 1,5 kg de sel spécifique pour lave-vaisselle. Ajoutez de l'eau jusqu'à la limite. Revissez le couvercle. Lancez immédiatement un programme court (sans vaisselle) pour éviter la corrosion. Le voyant de sel s'éteint après remplissage.

Quel programme choisir pour une vaisselle très sale ?

Le programme Intensif BOOST est conçu pour la vaisselle très sale avec résidus séchés. Il comprend un prélavage à 50°C, un lavage à 60°C, plusieurs rinçages et un séchage. Utilisez une dose de détergent plus importante (5/30g) et sélectionnez l'option Lavage fort si nécessaire.

Que faire en cas de code d'erreur E1 ?

Le code E1 indique un délai d'arrivée d'eau trop long. Vérifiez que le robinet d'eau est ouvert, que le tuyau d'arrivée n'est pas plié ou obstrué, et que la pression d'eau est suffisante. Si le problème persiste, contactez un technicien.

Comment installer le panneau d'habillage ?

Fixez le panneau en bois sur la porte extérieure à l'aide des crochets et vis fournis. Suivez les dimensions indiquées dans la notice. Retirez les petites vis et remplacez-les par les grandes vis pour fixer le panneau. Réglez ensuite la tension du ressort de la porte pour compenser le poids du panneau.

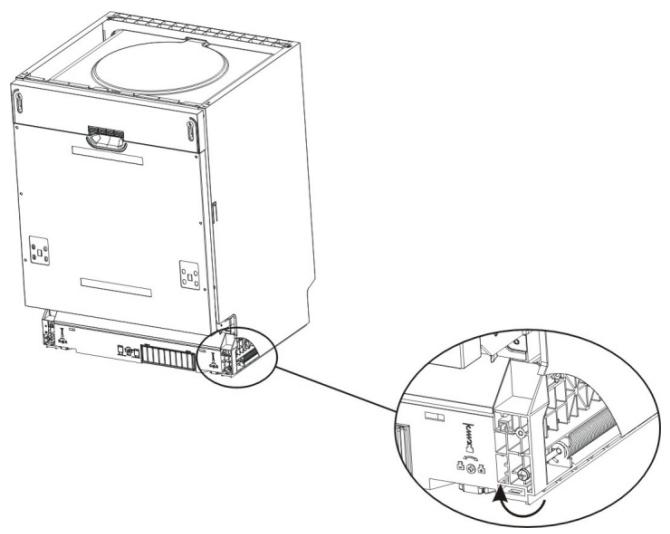

Comment régler la tension du ressort de la porte ?

Tournez la vis de réglage située sur le ressort de la porte pour tendre ou détendre le câble. La tension est correcte lorsque la porte reste en position horizontale ouverte et se ferme avec une légère poussée. Utilisez une clé plate hexagonale. Un mauvais réglage peut endommager l'appareil.

Où trouver les pièces détachées ?

Les pièces détachées certifiées d'origine sont disponibles auprès du service consommateur DE DIETRICH. Contactez le 0 892 02 88 04 (service 0,50 €/min + prix appel) du lundi au vendredi de 8h30 à 18h00, ou le 09 69 39 34 34 du lundi au samedi de 8h00 à 20h00. Vous pouvez aussi consulter le site www.dedietrich-electromenager.com.

MODE D'EMPLOI DVH1538i DE DIETRICH

Lisez ce guided'utilisation

Cher client,

Veillez à dire attentivement ce guide d'installation et d'utilisation avant d'utiliser votre lave-vaisselle afin de garantir une bonne utilisation et un bon entretien du produit.
- Conserve ce guide d'utilisation afin de pouvoir vous y reférer ultérieurement.
Transfrez-le à tout propriétaire ultérieur de l'appareil.

Ce guide d'installation et d'utilisation presente des consignes de sécurité, des consignes d'utilisation, des consignes d'installation, des conseils de résolution des problèmes, etc.

Avant de faire appel à un technicien

Référez-vous à la rubrique du Guide de dépannage: celle-ci peut vous aider à remodelier vous-même à certains des problèmes les plus courants.
Si vous ne pouvez pas remédier vous-même au problème, merci de demander l'aide d'un technicien professionnel.

REMARQUE:

En accord avec la politique d'évolution constante et de mise à jour du produit de la société, le fabricant peut apporter des modifications au produit sans préavis.

Si vous perdez ce guide d'utilisation ou que celui-ci n'est pas à jour, vous pouvez obtenir un nouveau guide d'utilisation auprès du fabricant ou du fournisseur responsable.

1) Consignes de sécurité 1-4
2) Guide de prise en main 5
3) Consignes d'utilisation 6

Bandeau de commandes 6

Fonctionnalités du lave-vaiselle 7

4) Avant la première utilisation 8

A Adoucisseur d'eau 8
B. Ajout du sel dans l'adoucisseur 9
C. Remplissage du compartment à produit de rençage 9
D. Fonction du détergent 10

5) Préparation et chargement de la vaiselle... 13

Recommendations pour le remplissage et le déchargement du lave-vaisselle 13

Procedure de replissage standard 14

6) Lancer un programme de lavage 15

Tableau des cycles de lavage 15

Mettre l'appareil en marche 15

Changer de programme en cours de cycle. 16

A la fin du cycle de lavage 16

7) Nettoyage et entretien 17

Système de filtration. 17

Entretien du lave-vaisselle 18

8) Consignes d'installation 19

Preparation à l'installation 19

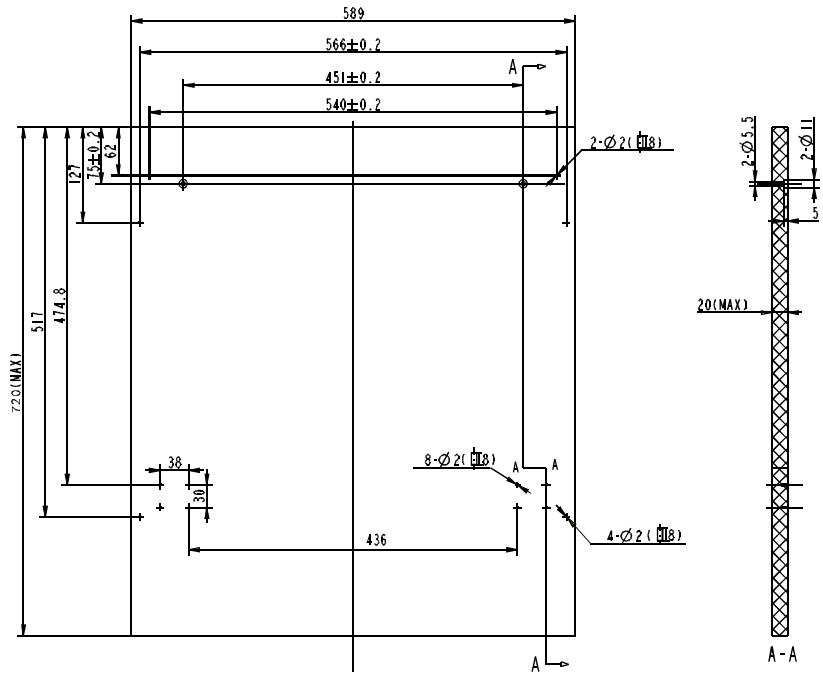

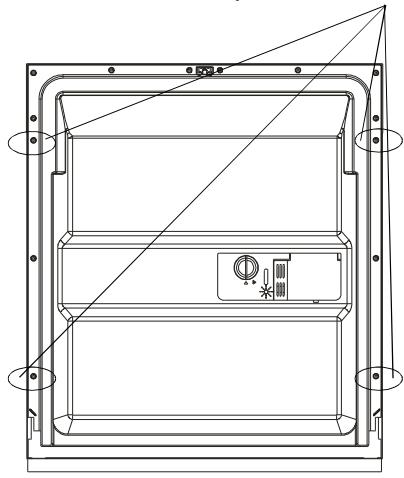

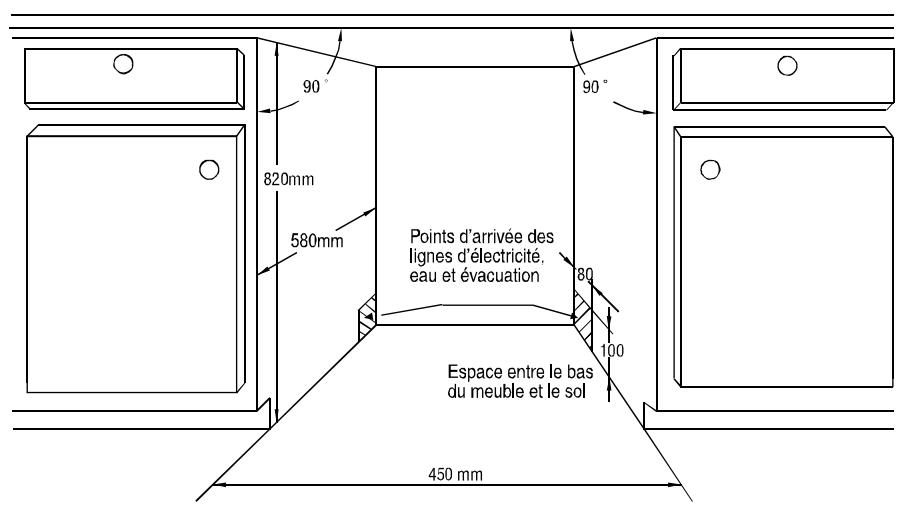

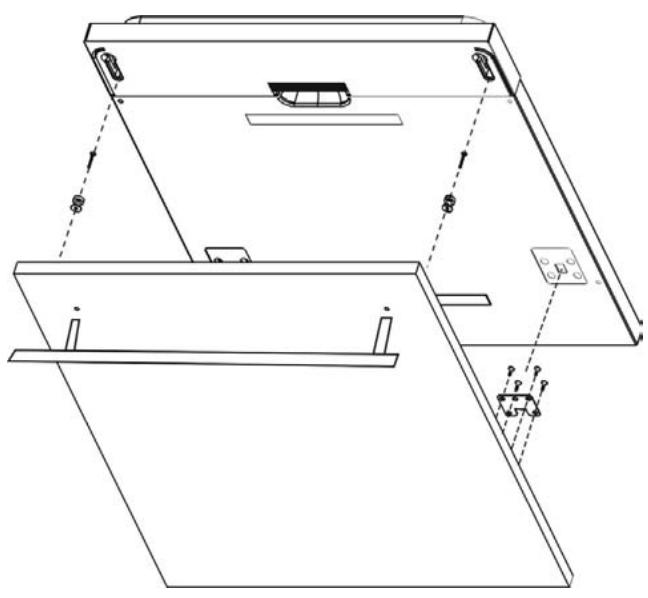

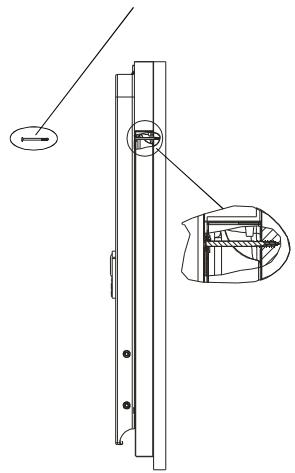

Dimensions et installation du panneau d'habillage 20

Comment régler la tension du ressort de la porte 22

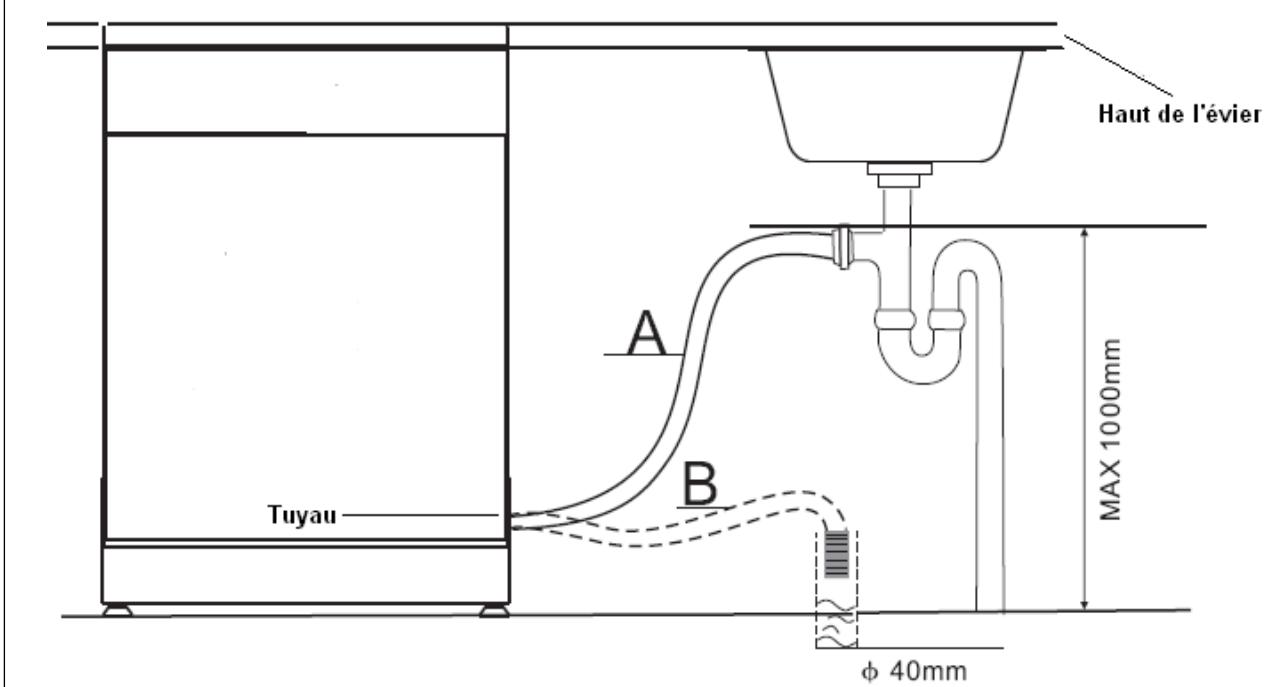

Raccordement du tuyau d'évacuation. 22

Etapes d'installation du lave-vaisselle. 23

Branchements électriques 24

Branchements d'eau 25

Demarrage du lave-vaiselle 25

9) Guide de dépannage 27

Avant de faire appel à un technicien. 27

Codes d'erreur 29

Informations techniques. 30

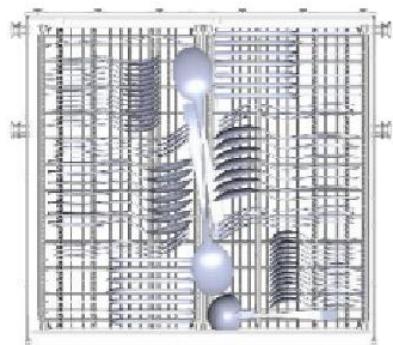

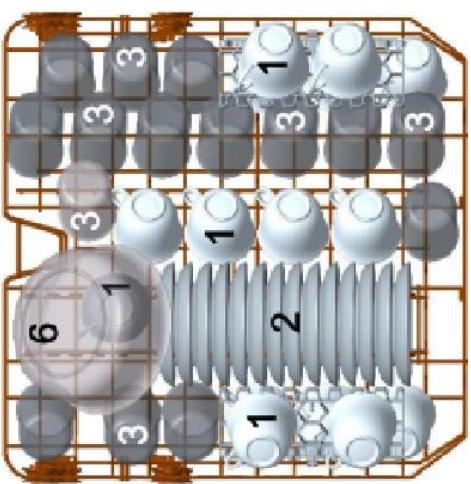

Procedure de replissage des paniers selon la norme En50242

1. CONSIGNES DE SECURITE IMPORTANTES

ATTENTION!

Lorsque vous utilisez votre lavevaisselle, observerz les précautions indiquées ci-dessous.

Cet apparéil est exclusivement destiné à un usage domestique et à des applications similaires telles que :

• cuisines dans des magasins, bureaux et autres environnementés de travail ;
• exploitations agricoles ;
• hôts, motels,(chambres d'hôtes et autres environnementés résidentiels ;

• établissements de demi-pension.

• Les enfants âgés de 8 ans et plus et les personnes dont les capacités physiques, sensorielles ou mentalales sont réduites, ou encore les personnes dénuées d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne experimentée ou s'ilts ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ilts comprendnant les risques encourus. Les enfants ne doivent pas journé avec l'appareil. Le nettoyage et l'entretien ne doit pas été effectuels par des enfants sans supervision. (EN60335-1)

• Les matériaux d'emballage peuvent être dangereux pour les enfants !
  Cet apparéil est exclusivement réservé à un usage domestique.
  Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le cable ou la prise dans l'eau ou dans tout autre liquide.
  Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil.
  Pour nettoyer l'appareil, utilisez un chiffon couple humidifié au savon doux, puis essuyez-le avec un chiffon sec.

Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet apparéil est élevé d'une prise conductrice de mise à la terre.
La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
- Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution.
■ En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation.
- Ne modifies pas la prise électrique fournie avec l'appareil. Si celle-ci n'est pas adaptée à votre prise secteur, faites installer une prise ajustée par un électricien compétent.
Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers du lave-vaissette.
- N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées.
■ Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper.
- Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
■ Lorsque vous chargez de la vaiselle sale :

1) Placez les éléments coupants de manière à ce qu'ils ne poussent pas endommager le joint de porte ;

2) Attention : les couteaux et autres ustensiles coupants peuvent être placés dans le panier à couvert tête vers le bas ou en position horizontal.

Vérifiez que l'intégralité du dédTergent en poudre ait est éliminé après la fin du cycle de lavage.
Assurez-vous que tous vos ustensiles en plastique présente la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
Pour les ustensiles en plastique qui ne présente aucune mention de ce type, vérifie les recommendations du fabricant.
■ Utilisez uniquement des produits détergents et de rincege recommandés pour les lave-vaisselle automatiques.
- Ne mettez jamais de savon, de lessive ou de produit de lavage à la main dans votre lave-vaisselle.
Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute. Si le cable d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur/agréé ou par une personne de compétence similaire afin d'éviter tout danger.
Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation.
Veillez à ne pastrafiquerlescommandes.
L'appareil doit être raccordé au robinet d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles.
Le nombre maximal de couverts pouvant etre lavés est 15.
La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa.
La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04MPa.

Mise au rebut

■ Les matériaux d'emballage de cet apparéil sont recyclables. Jetez les emballages dans le conteneur prévu à cet effet dans un point de collecte des déchets afin qu'ils soient recyclés.
Cet apparéil ne doit pas être traité comme un déchet menager.

Mise au rebut de l'appareil : ce symbole présente sur le produit ou son emballage indique que celui-ci ne peut être traité comme un déchet menager. Il doit ainsi être rapporté au point de collecte prévu à cet effet (collecte et recyclage de matériels électriques

et électroniques). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons

l'environnement et notre sécurité, en s'assurant ainsi que les déchets seronttraités dans des conditions optimes.

Pour plus d'informations sur le recyclage de ce produit, contactez votre mairie, le service local de traitement des déchets ou le magasin où vous avez effectué l'achat.

ATTENTION!

Rendez-vous dans un centre de recyclage pourmettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le cable d'alimentation et rendre le système de fermeture de la porte inutilisable.
L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets papier pour être recyclé.
■ En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures menagères.
■ MISE AU REBUT : Ne jetez pas cet apparéil avec les déchets municipaux non triés. Cét apparéil est àmettre au rebut séparément pour pouvoir être traité de manière adaptée.

2. Guide de prise en main

Pour plus d'informations détaillées concernant l'utilisation de l'appareil, référez-vous à la rubrique correspondante

Allumer l'appareil	Appuyez sur le bouton Marche/arrêt pour allumer l'appareil et ouvre la porte.

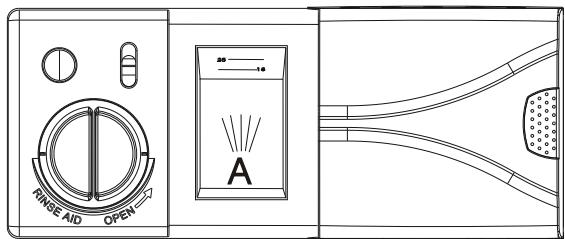

Remplir le bac à détergent.	Compartiment A:Pour chaque cycle de lavage.Pour des programmes avec prélavage, mettez le détergent n'imporce où à l'intérieur de la cuve excepte dans le compartment A.(Conforme-zvous aux consignes d'utilisation!)

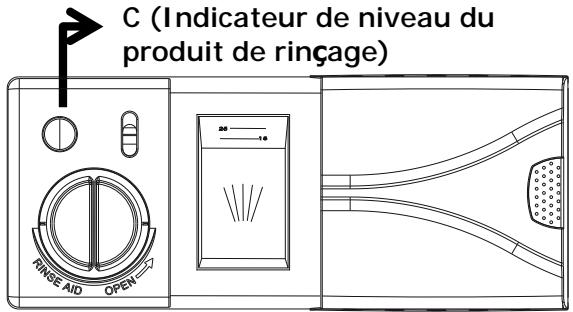

Vérifier le niveau du produit de rinceage	Indicateur mécanique B.Indicateur électric du bandeau de (si disponible).
Vérifier le niveau du sel régénérant	Sur les modèles avec système d'adoucisseur d'eau seulement.Indicateur électric du bandeau de commandes (si disponible).Sur certains modèles, s'il n'existe pas de voyant d'alerte pour le niveau de sel, vous pouvez estimer le moment auquel il faut remplir l'adoucisseur par le nombre de cycle d'utilisation de votre lave-vaisselle..
Mettre les paniers en place	Pourmettre les paniers en place, référez-vous à la rubrique intitulée"Préparation et chargement de la vaisseille".
Sélectionner un programme	Appuyez sur les boutons Programme jusqu'à ce que le programme souhaité s'illumine. (Référez-vous à la rubrique « Consignes d'utilisation »)
Mettre le lave-vaisselle en marche.	Ouvrez l'arrivée d'eau et refermez la porte, l'appareil se mettra en marche;
Changer de programme	1. Un cycle en marche ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait était libéré et que l'eau ait était vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli.2 Ouvrez la porte.3. Appuyez sur les boutons Programme pendant plus de 3 secondes pour annuler le programme.4. Choisissez un nouveau programme.5. Rallumez le lave-vaisselle.
Ajouter de la vaisseille dans le lave-vaisselle.	1. Ouvrez la porte un peu pour arrêté le lave-vaisselle.2. Àprous que les bras de lavage arrêtent de marcher, vous pouvez ouvrir la porte complètement.3. Placez vos ustensiles dans l'appareil.4. Refermez la porte, le lave-vaisselle se met en marche.
Si l'appareil est arrêté au cours d'un cycle de lavage.	Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionnez à nouveau le cycle de lavage.
Éteindre l'appareil.	Une fois le cycle de lavage terminé, l'appareil émet une alarme qui retent 8 fois, puis s'arrête. Appuyez sur Marche/arrêt pour éteindre l'appareil. Puisque l'appareil reste en mode veille, il s'éteint automatiquement après 30 minutes sans aucune opération.
Fermez l'acciviée d'eau, videz le lave-vaisselle	Attention : attendez quelques minutes (environ 15 minutes) avant de vider le lave-vaisselle afin d'éviter de devoir manipérer les ustensiles encore chauds, qui sont alors plus susceptibles de se casser.Ceci permet également un meilleur séchage de votre vaisseille. Commencez par vider le panier du bas.

3. Consignes d'utilisation

IMPORTANT Pour garantir une performance optimale du lave-vaiselle, veuilles lire l'ensemble des consignes d'utilisation avant la première utilisation.

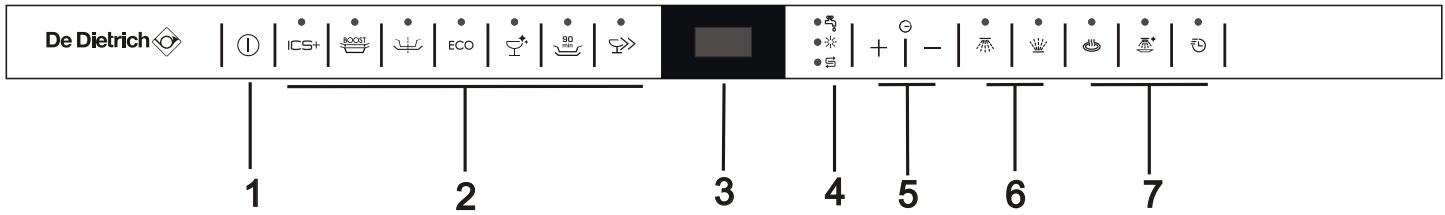

Bandeau de commandes

1. Touche Marche/Arrêt: Activer/Désactiver l'alimentation.
2. Touches des programmes de lavage: L'indicateur correspondant s'allumera.

Auto ICS+
Intensif
Nor mal
ECO ECO
Verre
90Min
Rapide

1. Ecran d'affichage: Montre la duration de programme et le temps restant;

Ex:duration de programme 3:05

Temps resistant H:09

1. Indicateur de statu : Robinet fermé

Distributeur de liquide de rincege

doit etre rempli

Compartment du sel doit etre rempli

1. Touche Départ différé: Augmenter + Réduire
2. Touches / indicateurs de Demi-charge Panier du haut Panier du bas
3. Options de programme : seulement une fonction peut etreCHOise dans un cycle Extra sechage: Une augmentation de tempereature dans le rincage final et une phase de sechage prolongee sont ajoutes pour amelierer I'efficacite de sechage. Il implique une legere augmentation de consommation d'energie. Lavage fort: une temperature accrue pendant le lavage principal et un rincage supplémentaire sont ajoutes pour amelierer I'efficacite de nettoyage. Cette fonction implique une augmentation de consommation d'energie et d'eau.. Express:Reduction de la duration du programme.

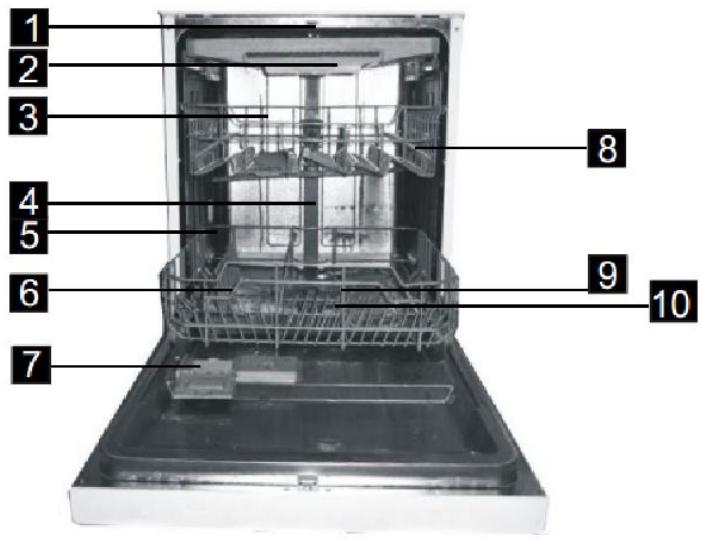

Fonctions du lave-vaisse

Vuede face

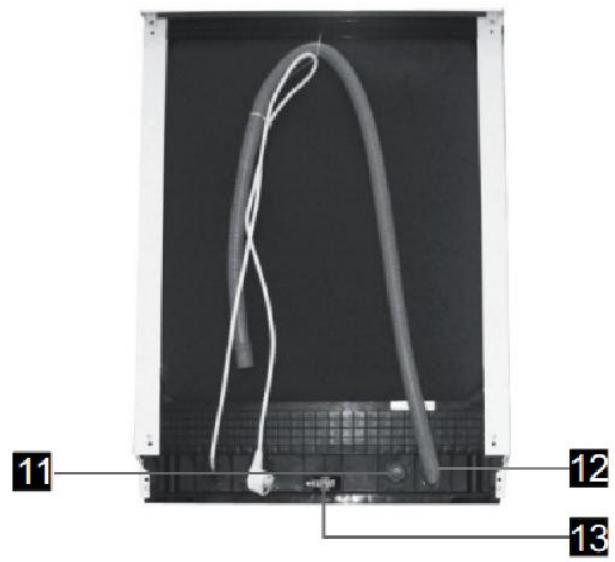

Vue d'arrière

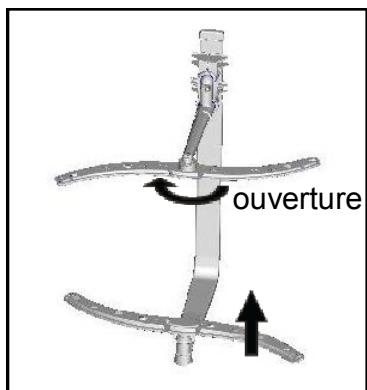

Bras de lavage
supérieur

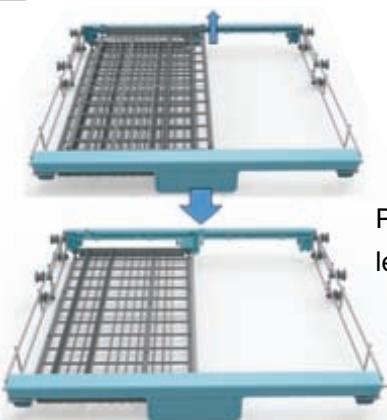

Panier à couverts

Panier supérieur

Conduit interne

Panier inferieure

Compartment à sel

Bac à détergent

Rabat a tasses

Bras de lavage

Dispositif de filtration

Raccord tuyau d'arrivée d'eau

Conduit de vidange

Régleur

4. Avant la première utilisation

Avant d'utiliser votre lave-vaiselle pour la première fois :

A. Réglez l'adoucisseur d'eau
B. Ajoutez 1,5 kg de sel pour lave-vaiselle, puis ajoutez de l'eau

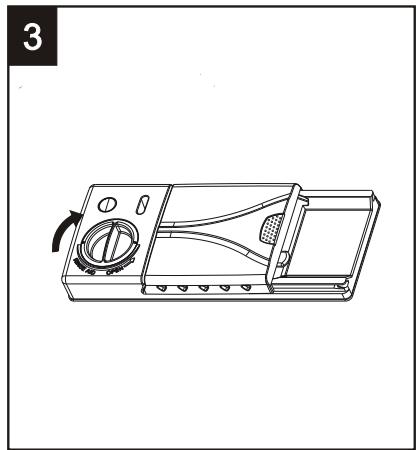

C. Remplissez le compartment à produit de rinceage de produit de rinceage

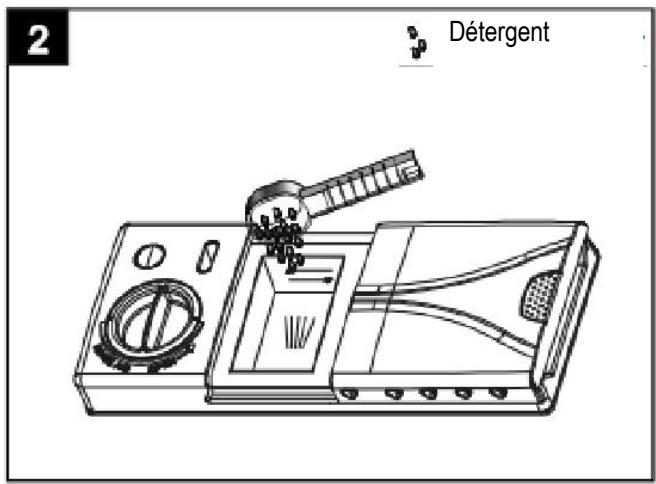

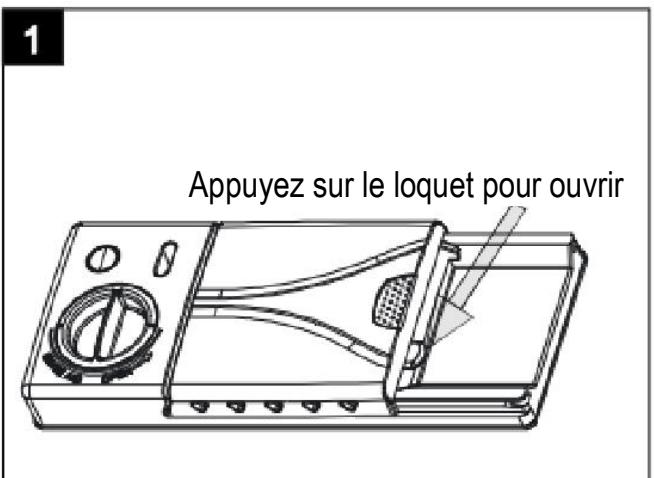

D. Ajoutez le détergent

A. Adoucisseur d'eau

L'adoucisseur d'eau doit être régle manuellement à l'aide du sélecteur de durété d'eau. L'adoucisseur d'eau est conçu pour éliminer les mineraux et les sels de l'eau, qui peuvent alterer le bon fonctionnement de l'appareil.

Plus il y a de mineraux, plus votre eau est dure.

L'adoucisseur doit être régé en fonction de la durée de l'eau de votre région. Prenez contact avec cette Service des eaux local pour obtenir des informations sur la durée de l'eau dans cette région.

Régler la consommation en Sel

Ce lave-vaisse est conçu pour permettre de régler la quantité de sel consommée en fonction de la durée de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel.

Pour régler le niveau de consommation en Sel, suivez la procédure ci-dessous :

1. Ouvrez la porte et allumez l'appareil ;
2. Appuyez sur la touche de programme "Rapide"pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau (à faire dans les 60 secondes qui suivent l'allumage de l'appareil); Les tiemoins lumineux pour le sel et le produit de rincege s'allumeront périodiquement en mode de réglage;
3. Appuyez sur la touche de programme"Rapide" pour selectionner le réglage correspondant à la durée de l'eau de cette région, les paramètres se modifiient en suivant le modèle de séquence suivant : H1->H2->H3->H4->H5->H6-> H1 ;
4. Pour sortir du mode de réglage, vous pouvez soit appuyer sur le bouton Marche/arrêt, soit attendre 5 secondes.

DURETÉ DE L'EAU				Réglage de l'adoucisseur	Consommation en sel (gramme/cycle)
°dH	°fH	°Clarke	Mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

Remarque:1

1 dH=1,25°Clarke=1,78°fH=0,178mmol/l

dH : degré allemand

fH : dégre français

Clark: degré anglais

Remarque:2

Paramétrage d'usine : H3 (EN 50242)

REMARQUE: Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.

ADOUCISSEUR D'EAU

La durete de l'eau varie selon les régions. Si le lave-vaisse est utilisé avec de l'eau dure, des dépôts se formeront sur vos plats et vos ustensiles.

L'appareil est équipé d'un adoucisseur spécial qui repose sur un compartment à sel spécifique conçu pour éliminer le calcaire et les mineraux présents dans l'eau.

B. Ajout du sel dans l'adoucisseur

Veiliez à toujours utiliser du sel spécifique conçu pour les lave-vaisse.

Le compartment à sel est situé sous le panier du bas et est à replir selon la méthode suivante :

Attention!

Veillez à toujours utiliser du sel spécifiquement conçu pour les lave-vaisselle ! Les autres types de sel non spécifiquement conçu pour les lave-vaisselle, et notamment le sel de table, endommageront l'adoucisseur d'eau. En cas d'endommagement de l'appareil cause par l'utilisation de sel non adapte, le fabricant ne fournit aucune garantie et ne sera tenu responsable pour aucun dommage causé.
Veillez à ajouter du sel uniquement avant un cycle de lavage. Ceci permet d'empêcher que des grains de sel ou de l'eau salée eventuèlement déversés demeurent dans le fond de l'appareil pendant une certaine durée, ceci pouvant donner lieu à une corrosion de la surface.

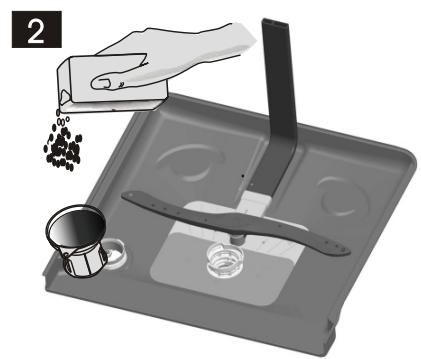

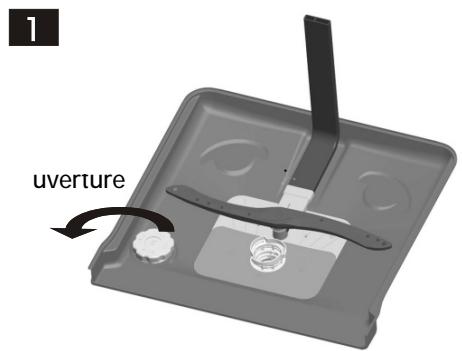

A. Àpèras avoir rétié le panier du bas, dévissez et retirez le couvercle du compartment à sel.
B. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisse.
C. Remplissez d'eau le compartment à sel jusqu'à la limite. Il est normal qu'une petite quantité d'eau ressorte du compartment à sel.
D. Une fois le compartment rempli, revissez fermement le couvercle.
Le voyant d'alerte du sel s'arrête une fois que le compartment a eté rempli.

F Immediatement après avoir rempli le compartment et sel, vous nevez lancer un programme de lavage (nous recommends un programme court), afin d'eviter que le système de filtration, la pompe ou toute autre composant important de l'appareil ne puisse etre endommagé par I'eau salée. L'endommagement du à I'eau salée n'est pas couvert par la garantie.

REMARQUE:

1. Le compartment à sel ne doit être rempli que lorsque levoyant d'alerte du sel du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que levoyant d'alerte du sel reste allumé même après le remplissage du compartment. S'il n'y a aucun voyant sur le bandeau de contrôle indiquant le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l'adoucisseur de sel par le nombre de cycles que le lave-vaisselle à exécuter.
2. Si du sel a eté déversé, lancez un programme de trempage ou un programme rapide pour l'éliminer.

C. Remplissage du组成部分 à produit de rinceage

Le compartmenté à produit de rinceage

Le produit de rinceage est libéré lors de la phase de rinceage final afin d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de moins s'écouler de vos plats. Notre lave-vaiselle est conçu pour fonctionner avec du produit de rinceage liquide.

Pour replir le compartment, ouvre le couvercle et verse le produit de rinceage dans le compartment jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le compartment à produit de rinceage possé un volume d'environ 110 ml.

Fonction du produit de rinceage

Le produit de rinceage est automatiquement libéré lors de la dernière phase de rinceage pour garantir un rinceage minutieux, qui ne laisse pas de traces et qui permet un bon séchage.

Attention !

Veillez à toujours utiliser du produit de rincege de marque spécifiquement conçu pour les lave-vaisselle. Ne versez jamais d'autres substances dans le compartment à produit de rincege (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre apparéil.

Quand remetre du produit de rinçage ?

Sauf si levoyant d'alerte du produit de rincege du bandeau de commandes est allumé, vous pouze toujours estimer la quantite restante d'après la couleur de I'indicateur de niveau « C » situé pres du couvercle. Lorsque le compartment a produit de rincege est plein, l'indicateur est complètement noir. Au fil de la diminution du niveau de produit de rincege, la taille du point noir se réduit. Ne laissez jamais le produit de rincege atteindre un niveau inférieur à 1/4 du compartment.

Comme le montre l'illustration ci-dessous, au fur et à mesure que le niveau du produit de rinceage diminue, la taille du point noirprésent sur l'indicateur du niveau de produit de rinceage change.

Plein
3/4
1/2
1/4 - besoin de remise à niveau pour éviter la formation de traces Vide

Pour ouvrir le compartment, tournez le couvercle dans le sens de la flèche (gauche) et souvevez-le.
2. Faites attention à ne pas laisser déborder le produit de rinceage lorsque vous le versez dans le compartment.
3. Remettez le couvercle en place en l'alignant sur la flèche et en le tournant vers la position fermée (droite).

REMARQUE : Nettoyez tout excès de produit de rincege déversé avec un chiffon absorbant afin d'éviter la formation excessive de mousse au cours du cycle suivant. N'oubliez pas de remettre le couvercle en place avant de referrer la porte du lave-vaiselle.

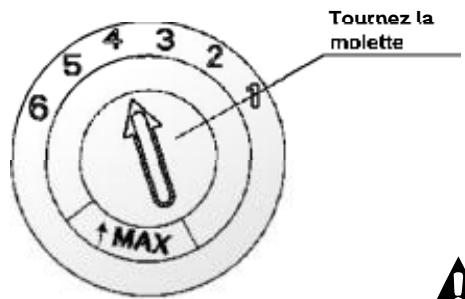

Régler le compartment à produit de rinçage

Le compartment à produit de rincege possède quatre ou six modes. Commencez toujours à utiliser l'appareil en mode 4. Si vous vaisselle présente des traces ou est mal séchéée, augmentez la quantité de produit de rincege libérée en retardant le couvercle du compartment et en tournant la molette sur 5. Si vous vaisselle est toujours mal séchéée ou présente des traces, augmentez à nouveau le niveau de réglage jusqu'à ce que vous vaisselle ne présente aucune trace. Le mode recommende est le mode 4. (Paramétrage d'usine : 4)

REMARQUE:

Augmentez la dose de produit si vous vaisselle presente des traces d'eau ou de calcaire après le lavage. Réduisez la dose si vous vaisselle presente des traces blanches collantes ou si vos verres ou vos couteaux seront une pellicule bleutée.

D. Fonction du détergent

Les ingredients chimiques qui compose le détergent sont nécessaires pour éliminer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale convennent à cette fin.

Attention !

Utilisation du détergent

N'utilisez que des détergents spécifique conçus pour les lave-vaiselle. Notre détermgent doit toujours être frais et sec.

Ne mettez pas de détergent en poudre dans le bac avant d'être prét à lancer un cycle de lavage.

Detergent

Il existe 3 sortes de détergents

1. Détermgent au phosphate et au chlore
2. Detergent au phosphate et sans chlore
3. Detergent sans phosphate et sans chlore

Généralement, les nouveaux détergents à pulveriser sont sans phosphate. Dans ce cas, la fonction adouciissant de l'eau du phosphate n'est pas assurée. Si vous utilise ce type de déterment, nous vous recommendons de replir le compartment à Sel même lorsque la durée de votre eau est seulement à 6^ dH. Si vous utilisez un déterment sans phosphate et que votre eau est durable, vous verrez régulierement apparaitre des taches blanches sur vos verres et votre vaiselle. Si c'est le cas, ajoutez davantage de déterment pour obtenir de plusieurs résultats résultats. Les détergents sans chlorne blanchissent quelque peu la vaisselle. Les taches résistantes et colorées ne seront pas complètement éliminées. Si c'est le cas, Sélectionnez un programme qui fonctionne à une température plus importante.

Détergents concentrés

Selon leur composition chimique, on peut désigner deux types fondamentaux de détergents :

les déterments alcalins conventionnels à composants caustiques
les détergents concentrés peu alcalins à enzymes naturels

Détergents en tablettes

Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains détergents en tablettes ne peuvent se dissoudre et développer leur pouvoir de nettoyage complet lors de programmes de lavage courts. Par conséquent, il convient de selectionner des programmes longs lorsque vous utilisez des détergents en tablettes afin de garantir l'élimination complète des résidus de détermagent.

Le bac à détergent

Le bac est à replir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Notre lave-vaisse综合利用 moins de détergent et de produit de rincege que les lave-vaisse conventionnels. Généralement, une seule cuillère à soupe de détergent suffit pour un lavage ordinaire. Les ustensiles représentant plus de taches résistantes requièrent plus de détergent. Veillez à toujoursmettre votre détergent dans l'appareil juste avant de leMETRE en marcheafin d'éviter qu'il s'humidifie et ne puisse pas dissoudre correctement.

Quantité de détérgent requise

REMARQUE:

■ Si le couvercle est fermé, appuyez sur le bouton d'ouverture pour que le couvercle se déploie.
- Mettez toujours le détergent dans l'appareil juste avant le cycle de lavage.
N'utilise que des détergents de marque pour lave-vaisse.

ATTENTION!

Les détergents pour lave-vaisselle sont corrosifs !

Prenez garde à les tener hors de la portée des enfants.

Remplir le bac à détergent

Remplissez le bac à détergent.

Les repères indiquent les niveaux de dosage, cf. illustration de droite :

1. Mettez le détergent de cycle principal de lavage dans le compartment A de indiqué sur l'image. Les repères indiquent les niveaux de dosage.
2. Mettez le détergent quelque part à l'intérieur de la cuve.

Veuillez observer les recommendations du fabricant pour le dosage et l'entreposage qui sont indiquées sur l'emballage de votre détergent.

Refermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille.

Si voit vaisse est tres sale, ajoutez une dose supplémentaire de detergent de pre-lavage dans la cuve. Ce detergent agira lors de la phase de prélavage.

REMARQUE :

n Des informations sur la quantite de deterrgent necessaire pour chaque programme de lavage sont fournies en page 15.
n Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.
n Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.

5. Préparation et chargement de la vaissette

Recommendations

■ Essayez de privilégier l'achat d'ustensiles portant la mention « lavable au lave-vaiselle »
Utilisez un détergent doux pour tous types de plats. Si nécessaire, demandez des informations complémentaires au fabricant du détergent.
Pour les plats ou ustensiles fragiles, selectionnez un programme fonctionnant à la température la plus BASSE possible.
Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.

Lavage des types de couverts/plats suivants

Ne convenient pas

Couverts à anse en bois, en porcelain ou en nacre
■ Objets en plastique qui ne résistant pas à la chaleur
Couverts anciens dotés d'éléments collés qui ne résistant pas aux hauteures températures
Couverts ou plats avec colle
■ Éléments en étain ou en cuivre
Verres en cristal
- Objets en acier pouvant rouiller
Plateaux en bois
- Objets en fibres synthétiques

Conviennent dans une mesure restreinte

Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages
■ Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
■ Les motifs vitrés peuvent s'estomper s'ils sont féquement lavés au lave-vaisse

Recommendations pour le replissage et le déchargement du lave-vaisse

(Pour garantir une performance optimale du lave-vaiselle, observer les prescriptions suivantes.

Les fonctionnalités et l'apparce des paniers peuvent varier selon les modèles.)

Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Faites ramollir les restes d'aliments brûlés dans vos poêles et casseroles.

Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante.

Les différents éléments à laver sont à placer comme suit dans l'appareil :

1. Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être returnés.
   2.Les objets incurvés ouprésentant des renf Oncementsdoiventetrepositionnésde maniere obliqueafinque l'eaupuisse s'en écouler.
2. Tous les ustensiles doivent etre placés de maniere à bien tenir en place et à ne pas se renverser.
3. Tous les ustensiles doivent etre placés de maniere à laisser assee d'espace pour que les bras de lavage puissant tourner librement pendant le lavage.

REMARQUE: Évitez de laver les éléments très petits au lave-vaiselle : ceux-ci peuvent facilement tomber des paniers.

Les objets creux tels que les tasses, verres, casseroles, etc. doivent etre orientes ouverture vers le bas afin d'eviter que I'eau ne stagne dans le contenant.
■ Les plats et couverts ne doivent pas'être empièés les uns sur les autres ni se recouvrir.
■ Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.
Les objets de grandeaille et leurs qui sont difficiles à nettoyer doivent être placés dans le panier du bas.
Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.
■ Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut !
Les couverts longs et/ou tranchants tels que les couteaux a decouper sont a placer a l'horizontale dans le panier du haut.
Veillez à éviter de surcharger le lave-vaisselle. Ceci est important pour obtenir de bons résultats et optimiser la consommation d'énergie.

Décharger votre vaiselle

Afin d'eviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommendons de vider le panier du bas en premier lieu.

Procedure de replissage standard

A. Panier du haut

Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, tasses, soucoupes, assiettes, petits bols, ainsi que les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnéz vos plats et couverts de manière à ce qu'ils ne puissant bouger sous la pression de l'arrosage.

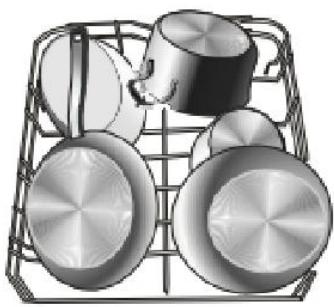

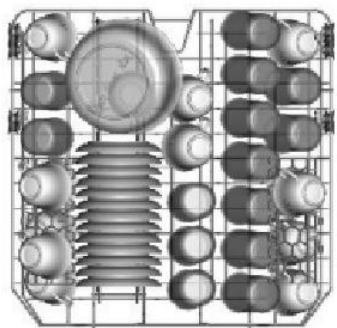

B. Panier du bas

Nous vous recommendons de placer les objets les plus grands et ceux qui sont le plus difficile à nettoyer dans le panier du bas (casseroles, poèles, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préféable de placer vos plats et couvercles de service sur le côté des compartments afin d'éviter de bloquer la rotation du bras de lavage.

INTÉRIEUR

INTÉRIEUR

Souvenez-vous que

les casseroles, saladiers, etc. doivent toujours être orientés vers le bas.
les casseroles profondes doivent etre inclinées pour permettre l'ecoulement de I'eau.
le panier du bas est doté de pics rabattables qui permettent de placer des casseroles et plats supplémentaires ou plus grands.

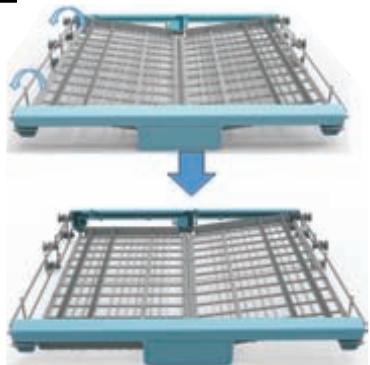

C. Régler le panier du haut

Vous pouvez aisément regler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas. Pour élever le compartment, soulevez les deux côts du compartment jusqu'à ce qu'il socrient à la même hauteur. Le compartment se bloque en place. Pour abaiser le compartment, appuyez sur le manche, puis relâchez-le.

Soulevez le panier

Appuyez sur le manche
Ajuster la poignee

D. Rabattre les compartments à tasses

Pour permettre un meilleur empilage des casseroles et poêles, les pics peuvent être rabattus, comme le montre l'illustration en bas.

Rabattre les pics du panier du

Pour permettre un meilleur empilage des casseroles et poêles, les pics peuvent être rabattus, comme le montre l'illustration de droite.

Remplissage du panier à couverts

Les couverts doivent etre placés dans le panier correspondant avec leurs manches vers le bas. Si le panier comporte divers compartments, les cuillers doivent etre disposées séparément dans les trous prevus à cet effet, et les ustensiles les plus longs doivent etre places à plat sur le devant du panier du haut comme indiqué sur l'image.

Pour garantir un nettoyage optimal, placez votre argenterie dans le panier en faisant en sorte que :

les couverts ne s'imbriquent pas les uns dans les autres.
l'argenterie est placée avec le mâle tourné vers le haut
les ustensiles longs soient placés au milieu.

ATTENTION!

■ Ne laissezaucun couvert traverser jusqu'à toucher le fond du lave-vaisselle.
■ Placez toujours les ustensiles tranchants pointe vers le bas !

6. Lancer un programme de lavage

Tableau des cycles de lavage

REMARQUE: ( ) signifie que le compartment et produit de rincege doit etre rechargeé.

Programme	Informations sur la sélection du cycle	Description du cycle	Détergent cycle principal/pr é-lavage	Durée (min)	Énergie (Kwh)	Eau (L)	Produit de rinceage
Auto ICS+	Lavage à détction automatique, vaisselle représentant un niveau de saleté faible, normal ou important avec ou sans résidus séchés	Pré-lavage (45 °C)Lavage Auto (45-55 °C)RinçageRinçage (65 °CSéchage	5/30g(1 or 2pèces)	150	0,9 ~1,3	11 ~15	★
Intensif BOOST	Pour la vaisselle très sale et les casseroles, poûles et plats, etc. représentant un niveau de saleté normal mais des résidus séchés.	Pré-lavage (50 °CLavage (60 °CLinçageRinçageRinçage (70 °CSéchage	5/30g(1 or 2pèces)	175	1,6	17,5	★
Normal	Pour la vaisselle représentant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poûles légèrement sales.	Pré-lavage (45 °CLavage (55 °CLinçageRinçage (65 °CSéchage	5/30g(1 or 2pèces)	185	1,3	13,5	★
ECO (*EN 50242)	Ce programme normalisé, est adapté pour laver la vaisselle représentant un niveau de saleté normal et constitue le programme le plus efficient en termes de consommation d'énergie et d'eau pour ce type de vaisselle.	Pré-lavageLavage (45 °CLinçage (55 °CSéchage	5/30g(1 or 2pèces)	220	0,86	10	★
Verre	Pour la vaisselle et le verre légèrement sales.	Pré-lavageLavage (40 °CLinçageRinçage (60 °CSéchage	5/30g(1 pèce)	130	0,9	13	★
90 Min 90 min	Lavage rapide pour lavaisselle normalement sale.	Lavage (65 °CLinçageRinçage (65 °CSéchage	35g(1 pèce)	90	1,35	12,5	★
Rapide	Lavage rapide pour lavaisselle peu sale	Lavage (45 °CLinçage(50 °CRinçage (55 °C)	25g	30	0,75	11	★

REMARQUE:

• EN 50242 : ce programme est le cycle test. Informations utiles pour le test de comparabilité au titre de la norme EN 50242 :

Capacité : 15 couverts
Panier du haut: position basse
Nombre de modes de distribution du produit de rincege : 6
PI:0,49w;Po:0,45w

Mettre l'appareil en marche

Lancer un cycle de lavage

1 Tirez le panier du bas, placez-y votre vaisselle et repoussez le panier dans l'appareil. Il est recommandé de replir le panier du bas en premier lieu, avant celui du haut (cf. rubrique intitulée "Préparation et chargement de la vaisselle").
2 Versez le détergent (cf. rubrique intitulée "Avant la première utilisation").
5 Branchez la prise. L'alimentation électrique est de 220-240 VAC/50 HZ, et la prise est de 10A 250VAC. Assurez-vous que l'arrivée d'eau est bien réglée sur le mode pression totale.

4 Ouvrez la porte, appuyez sur le bouton Marche/arrêt, le voyant Marche/arrêt s'allume.
5 Appuyez sur les boutons Programme pour selectionner le programme souhaite.
Lorsqu'un programme est selectionné, levoyant correspondant s'allume.Refermez la porte, l'appareil demarre son cycle de lavage.

Changer de programme en cours de cycle

Remarques préalables :

Un cycle en marche ne peut etre modifie que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà eté libéré et que l'eau ait déjà eté vidangée. Si c'est le cas, le bac à détergent doit etre à nouveau rempli (cf. rubrique intitulée « Ajout du détergent »).
■ Appuyez sur Demarrer/pause pour arreter le lavage, puis appuyez sur les boutons Programme pendant plus de 3 secondes : le programme en cours s'annule. Appuyez à nouveau sur les boutons Programme pour sélectionner le programme souhaité, puis appuyez sur Demarrer/pause.

Le lave-vaisse se met en marche au bout de 10 secondes. (cf. rubrique intitulée « Lancer un cycle de lavage »).

REMARQUE:

Si vous ouvrez la porte alors qu'un cycle est en cours, l'appareil se met en pause. Levoyant correspondant au programme clignote jusqu'à ce que vous refermiez la porte. Une fois la porte refermée, l'appareil se remet en route.

Rajouter de la vaiselle

Yououpezrajouterde lavaissellea tout moment avant l'ouverture du bacadetergent.

1 Ouvrez légèrement la porte Appuyez sur le bouton.
4 Refermez la porte.
2 Une fois que les bras de lavage cèssent de fonctionner, ouvrez la portetotalement.
5 Le lave-vaisse se met à nouveau en marche.
3 Placez vos ustensiles dans l'appareil.

À la fin du cycle de lavage

Lorsque le cycle de lavage est terminé, l'appareil émet une alarmé qui retentit pendant 8 secondes, puis s'arrête. Éteignez l'appareil en appuyant sur Marche/arrêt, foupez l'arrivée d'eau, puis ouvre la porte du lave-vaisse.

Attention : attendez quelques minutes avant de vider le lave-vaisse comme d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisse.

Eteindre le lave-vaisselle

Lorsque levoyantProgramme est allumé,mais ne clignote pas,ça signifie que le programme est terminé.

1. Éteignez le lave-vaisselle en appuyant sur Marche/arrêt.
2. Coupe l'arrivée d'eau!

■ Faites preuve de prudence à l'ouverture de la porte.

Lorsqu'elle est chaude, la vaissele est plus sensible aux chocs. Laissez votre vaissele refroidir pendant environ 15 minutes avant de la sortie de l'appareil.

Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisselle. Ainsi, ceci permet à la vaisselle de refroidir et garantit un meilleur séchage.

Vider le lave-vaisselle

Il est normal que l'intérieur du lave-vaisselle soit mouillé.

Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'eviter que de l'eau ne s'écoule depuis le panier du haut sur la vaisselette presente dans le panier du bas

ATTENTION!

Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échappe peut vous brûler.

7. Nettoyage entretien

Système de filtration

Le filtrer permet d'empêcher les restes d'aliments et les autres objets les plus gros de pénétrer dans la cuve. Les résidus peuvent bloquer le filtr, auquel cas il conviendra de les retirer.

Le système de filtration consiste en un filtré primaire, un filtré plan (filtrre principal) et un micro filtré (filtr fin).

Filtre principal

Les alimentés et autres particules capturés par le filtré sont pulverisés par un jet spécial émanant du bras de lavage inférieur, puis evacués dans le tuyau d'évacuation.

Filtre primaire

Les résidus de taille plus importante, tels que les morceaux d'os ou de verre, qui pouraient bloquer l'évacuation sont capturés par le filtrtre primaire. Pour-retirer les objets capturés par le filtrtre, pincez légèrement la tête du filtrte et soulevez-le.

Filtre fin

Ce filtré empêche les résidus et autres particules de sortir du bassin collecteur et de se redéposer sur la vaisse lors du cycle de lavage.

Dispositif de filtration

Le filtré élimine efficacement les particules alimentaires de l'eau de lavage et permet de la recycler au cours du cycle. Pour une performance et des résultats optimaux, le filtré est à nettoyer régulierement. Ceci explique pourquoit il est recommendé desteroler les particules alimentaires les plus grosses capturées par le filtré après chaque cycle de lavage en rinceant le filtré et le recipient semicircularaires à l'eau courante. Poursteroler le dispositif de filtration, tirez la poignée du recipient vers le haut.

ATTENTION!

Le lave-vaisse ne doit jamais fonctionner sans les filters.
■ Un filtré mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.

Étape 1 : tournez le filtré dans le sens inverse des aiguilles d'une montre.

Étape 2: soulevez le dispositif de filtration

REMARQUE: Suivez cette procédure dans l'ordre indiqué pour retarder le système de filtration, et inversez l'ordre des étapes pour le remettre en place.

Remarques :

• Après chaque cycle, vérifie l'absence de débris dans le filtre afin d'éviter tout risque de blocage ultérieur.
• Vous pouvezPTRer le système de filtration en dévisant le filtrre primaire. Retirez tous résidus alimentaires et nettoyez les filtres à l'eau courante.

REMARQUE: Il convient de nettoyer l'ensemble du système de filtration une fois parILAme.

Nettoyer le filtré

Pour nettoyer le filtrte primaire et le filtrte fin, utilisez une Brosse. Résassembliez les éléments de filtration (cf. page 17), puis réinsérez-les dans le lave-vaiselle en les replaçant dans l'emplacement destiné, puis en appuyant dessus.

ATTENTION!

Attention à ne pas cogner les filtres lorsque vous les nettoyez. Ceci pourrait tordre les filtres et nuire à la performance du lave-vaisselle.

Entretien du lave-vaisselle

Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidifié.

Après le nettoyage, veillez à bien le sécher.

Pour l'extérieur, utilisez une cire à lustrer spéciale équipements electroménagers.

N'utilize jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaisselle.

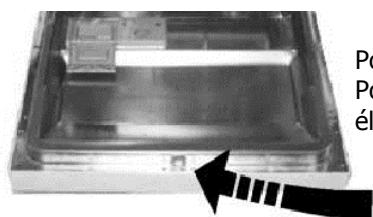

Nettoyage de la porte

Pour nettoyer les bords de la porte, utilisez un chiffon souple, tiède et humidifié.

Pour éviter toute pénetration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray.

ATTENTION!

N'utilisze jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques.
■ Les agents abrasifs ainsi que certains types d'essuie-tout sont à proscire car ils risquent d'érafler ou de laisser des traces sur la surface en acier inoxydable.

Préparation du lave-vaisselle pour l'hiver

Pensez à prendre des mesures de protection contre le givre pour votre lave-vaiselle en hiver. ÀpRES chaque cycle de lavage, suivez la procédure suivante :

1. Mettez le lave-vaiselle hors tension au niveau de la source d'alimentation.
2. Coupe l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour récapérer l'eau)
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le filtrte au fond de la cuve et rincez l'eau presente dans le bassin à l'aide d'une éponge.

REMARQUE:

Si vous lave-vaisselle ne fonctionne pas à cause du givre, prenez contact avec un réparateur professionnel.

Nettoyer les bras de lavage

Il est nécessaire de nettoyer les bras de lavage régulièrement afin d'eviter que les particules chimiques de l'eau dure n'obstruent les jets et les roulements des bras de lavage.

Pour-retirer lebras delavage supérieur,maintenez l'ecrou et faites tourner le bras dans le sens des aiguilles d'une montre.

Pour-retirer le bras de lavage inférieur, tirez-le vers le haut.

Lavez les bras dans une eau tiège et savonneuse et nettoyez les jets à l'aide d'une brosseSouple. Rincez-les complètement, puis remettez-les en place.

■Aprèschaque lavage

Après chaque lavage, coupez l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissant s'échapper.

Débranche la prise

Débranche la prise avant toute opération de nettoyage ou de maintenance.

Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les pieces en caoutchouc de votre lave-vaisse, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous en a un chiffon impregné d'eau tiède savonneuse.

Pour éliminer les traces générées sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifiquement concu pour les lave-vaisse.

■ Inutilisation pendant une durée importante

Il est recommandé de lancer un cycle de lavage à vide et de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empêcher la formation d'odeurs à l'intérieur de l'appareil.

Déplacer l'appareil

Si vous nevez déplacer l'appareil, essayez de le maintainir en position verticale. En cas de nécessité absolue, vous pouvez le positionnez sur l'arrière.

Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'eviter ce phénomène.

8. Consignes d'installation

Attention:

Le raccordement du lave-vaiselle aux installations électrique et hydraulique doit être effectué par un personnel qualifié.

	! Avertissement
	Danger d'électrocution. Coupez l'alimentation électrique avant d'installer le lave-vaisselle. En cas de non-respect de ces recommendations, il peut y avoir danger de mort ou d'électrocution.

- Préparation à l'installation

L'endetroit d'installation du lave-vaisselle devrait se situer à proximé aussi bien des tuyaux pour l'arrivée l'évacuation de l'eau déjà existants que du cable d'alimentation électriques.

Afin de simplifier le raccordement des tuyaux d'évacuation du lave-vaiselle, il est conseilé de l'installer à côté du meuble de lavabo.

Remarque : vérifiez les accessoires fournis pour l'installation (crochet pour la porte d'habillage, vis)

Veuillez dire attentivement les instructions d'installation

Les illustrations fournissent les dimensions de la niche d'installation du lave-vaisselle ainsi que le positionnement de ce dernier.

Effectuez les opérations de préparation avant de placer le lave-vaisselle à l'emplacement voulu.

1 Pour simplifier l'installation des tuyaux d'arrivée et de vidange,CHOISSEZ un emplacement pres de I'evier (voir figure 1).
2 Si le lave-vaisse est installe dans un angle, il faut penser a laisser suffisamment de place pour ouvrir la porte ( comme illustré figure 2).

[Figure 1]

Dimensions du meuble Moins de 5 mm entre le haut du lavevaisselle,le meuble et la porte extérieure alignée avec le meuble.

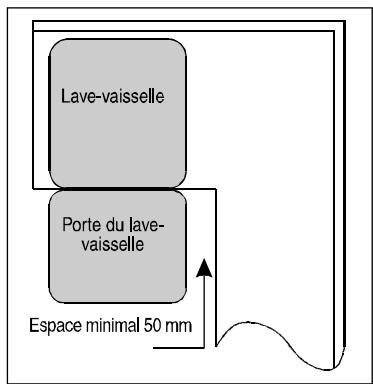

[Figure 2]

Espace minimal porte ouverte

- Dimensions et installation du panneau d'habillage

1 Monter le panneau d'habillage en bois comme illustré figure 3

[Figure 3]

Installer le panneau d'habillage conformément aux dimensions indiquées sur la figure

(Unité : mm)

2 Installer le crochet sur le panneau d'habillage en bois et l'accrocher à la fente de la porte extérieure (voir figure 4a). Àpres avoir positionné le panneau, le fixer à la porte extérieure à l'aide de vis et de boulons (voir figure 4b).

[Figure 4a]

Installation du panneau d'habillage

【Figure4b】

Installation de la plaque de finition en bois

1. Retirer les 4
   petites vis.
2. Les replacer par les 4 grandes vis.

Retirer les 4 petites vis.

Les remplacer par les 4 grandes vis

- Comment régler la tension du reissort de la porte

La tension des ressorts de la porte extérieure est reglee en usine. En cas d'installation d'un panneau d'habillage en bois, il faudra ajuster la tension des ressorts de la porte. Tourner la vis de reglage de maniere a ce que le dispositif de reglage tende ou detende le cable en acier (voir figure 5).

Le ressort est à la bonne tension quand la porte, complètement ouverte, resté en position horizontal et qu'il suffit, pour la fermer, de la pousser légarement d'un doigt.

Réglage de la tension du reassert de la porte

[Figure 5]

- Raccordement du tuyau d'évacuation

Insérer le tuyau de vidange dans une conduite de vidange d'un diamètre minimal de 4 cm ou laisser couler dans l'évier en prénant soin d'éviter de plier. Utilisez le support en plastique spécial livre avec l'appareil. Le haut du tuyau doit être à une hauteur comprise entre 40 et 100 cm. L'extrémité du tuyau ne doit pas être immergée dans l'eau.

Le support de tuyau en plastique doit etre solidement fixe au mur pour empêcher le tuyau de vidange de se déplacer et ainsi eviter que I'eau ne vienne à déborder.

- Etapes d'installation du lave-vaisse

1 Installer la porte du meuble sur la porte exterieure du lave-vaisselle à l'aide des pattes de fixation fournies. Pour positionner les pattes, se servir du gabarit.
2 Regler la tension des ressorts de la porte à l'aide d'une clé plate hexagonale en tournant dans le sens des aiguilles d'une montre pour tendre les ressorts à droite et à gauche de la porte. Si ces opérations ne sont pas effectuées, l'électroménager risque d'être endommagé (Figure 2).
3 Brancher le tuyau de replissage à la prise d'eau froide.
4 Brancher le tuyau de vidange flexible. Se référer au schéma (Figure 6)
5 Raccorder le cordon d'alimentation.
6 Coller la bande de condensation sous la surface du plan de travail. Assurez-vous que la bande de condensation soit fixée au ras du bord du plan de travail.
7 Positionner le lave-vaissette.
8 Mettre l'appareil à l'horizontal : les pieds arrriere sont reglables par l'avant du lave-vaisselle en tournant les vis situées sur le côte droit et sur le côte gauche de l'appareil (Figure 5A). Pour régler les pieds avant, les tourner à l'aide d'une clé jusqu'à ce que le lave-vaisselle soit parfaitement à l'horizontal (Figure 5B).
9 L'appareil doit être parfaitement stable. Il y a deux façon de procéder:

A Normal plan de travail: fixer le lave-vaisselle au plan de travail à l'aide de deux vis à bois en veillant à ce qu'il n'aille pas buter contre la surface (Figure 6).

B. Plan de travail en marbre ou en granit : fixez la patte de fixation au panneau latorial du lave-vaisselle, fixez ensuite le lave-vaisselle au meuble. Placez le cache-vis en caoutchouc sur la vis (Fig. 7).

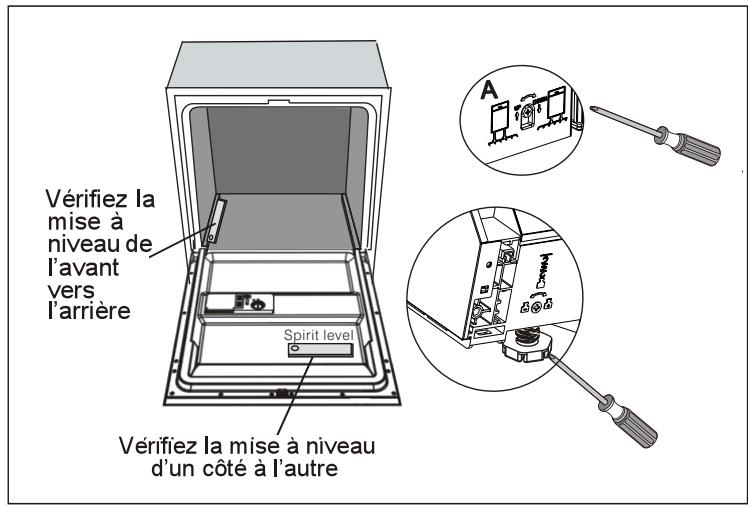

Il faut que le lave-vaisselle soit parfaitement à l'horizontal pour que les paniers fonctionnent parfaitement et fournissant des performances de lavage optimes.

1 Placez un niveau à bulle sur la porte et sur le rail du panier à l'intérieur de la cuve, comme illustré, pour s'assurer que le lave-vaisselle est bien à l'horizontale.
2 Ajustez l'horizontalité du lave-vaisselle en agissant, un par un, sur ses quatre pieds de réglage.
3 Lors du réglage de l'horizontalité du lave-vaisselle, attention à ne pas le faire basculer.

[Figure 8]

Comment régler les pieds

REMARQUE :

La hauteur maximale de réglage des pieds est de 60 mm

Branchements électriques

ATTENTION!

Pour votre sécurité :

• N'utilisez pas de rallonge ou d'adaptateur avec cet apparéil.
• Quelles que soient les circonstances, veillez à ne jamais couper ouPTRirer les branchements de mise à la terre.

Alimentation électrique

Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisse à une source d'alimentation adaptée.

Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommends et aménagez un circuit distinct réservé à cet apparéil.

Assurez-vous de l'existence d'un branchement de mise à la terre avant d'utiliser votre lave-vaiselle

Branchements électriques

Vérifiez les propriétés de la source d'alimentation électrique. Les propriétés relatives à la tension, la fréquence et les phases doivent correspondre à celles qui sont indiquées sur la plaque signalétique. Veiliez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-laONLY que d'utiliser un adaptorateur ou autre dispositif, lesquels pouvant entraîner une surchauffe et des brûlures.

Comment connecter le tuyau d'alimentation de sécurité

L'appareil doit être branché par son nouveau kit d'alimentation. Ne pas réutiliser un ancien kit d'alimentation.

La pression de I'eau doit se situer entre 0.04 MPa et 1 MPa. Si la pression est inférieure au minimum requis, merci de consulter notre service après-vente.

1. Retirer complètement le tuyau d'alimentation de son compartment de rangement situé à l'arrête du lave-vaisselle.
2. Serrer la vis à molette du tuyau d'alimentation de sécurité au robinet en la vissant de 3 / 4 .
3. Ouvrir l'eau à fond avant de démarrer le lave-vaissette.

ATTENTION! Refermez la prise d'eau après utilisation.

Positionnement de l'appareil

Placez l'appareil dans l'emplacement desirede. L'arriere devra reposer contre le mur derriere, et les cots, le long des cabinets adjacents ou des murs. Le lave-vaisselle est equiped avec le tuyau d'arrive d'eau et le tuyau d'évacuation qui peuvent etre placés a cote croit ou gauche pour faciliter I'installation appropriée.

Comment vidanger l'exçédent d'eau des tuyaux

Si I'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être evacué directement dans l'évier. Il sera nécessaire de vidanger l'excédent d'eau dans un saladier ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.

Sortie d'eau

Raccordez le tuyau d'évacuation. Le tuyau d'évacuation doit être correctement installé pour éviter touteuite d'eau. Assurez-vous que le tuyau d'évacuation n'est ni pié, ni écrasé.

Tuyau de rallonge

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire.
Celui-ci ne doit pas exceder 4 mètres de longueur, à défaut de quoi la performance du lave-vaiselle pourrait être réduite.

Raccordement du siphon

La distance entre le raccord d'évacuation et le fond de l'appareil ne doit pas excéder 1 000 mm. Le tuyau d'évacuation doit être fixé.

Démarrage du lave-vaisselle

Il convient d'effectuer les vérifications suivantes avant demettre en route votre lave-vaisse.

1 Le lave-vaisselle est bien à niveau et correctement installé
2 La valve d'arrivée d'eau est ouverte
Pour éviter toute fuite d'eau, vérifie que la valve d'arrivée d'eau est bien raccordée au lave-vaisselle
4 Les câbles sont solidement raccordés
5 L'appareil est sous tension

6 Les tuyaux d'arrivée d'eau et de vidange neprésentent aucun nœud
Tous les matériaux d'emballage et toute la documentation ont ete retirés du lavevaisselle.
REMARQUE: Àprouss installation, veillez à conserver ce guide d'utilisation : son contenu est très utile pour les utilisateurs.

9. Guide de dépannage

Avant de faire appel à un technicien

Vous referrer aux tableaux suivants peut vous éviter de devoir appeler un technicien.

Problèmes techniques	Problème	Causes possibles	Que faut-il faire ?
	Le lave-vaiselle ne démarre pas	Un fusible ou le disjoncteur a sauté	Changez le fusible ou rétabliesez le disjoncteur. Débranche tous autres apparciels électriques branchés sur le même circuit que votre lave-vaiselle
		L'appareil n'est pas sous tension	Vérifiez que le lave-vaiselle est sous tension et que la portee est bien fermée. Vérifiez que le cable d'alimentation est bien branché à la prise secteur.
		La pression de l'eau est faible	Vérifiez que l'arrivée d'eau est bien raccordée et que le robinet est ouvert.
		La porte du lave-vaiselle n'est pas bien fermée.	Assurez-vous de bien fermer la porte et le loquet.
	Le lave-vaiselle ne pomppe pas l'eau	Nœud dans le tuyau d'évacuation	Vérifiez l'état du tuyau d'évacuation.
		Filtre bouché	Vérifiez l'état du filtre primaire (cf. rubrique intitulée « Nettoyer le filtre »)
		Évier bouché	Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évouce pas correctement, il est probable que vous deviez faire appel à un plombier只不过 qu'à un technicien spécialisé dans la gestion des lave-vaiselle.
Problèmes généraux	Mousse dans la cuve	Détergent non adapté	Utilisez uniquement du détergent spécial lave-vaiselle pour éviter la formation de mousse. Si cela se produit, ouvre le lave-vaiselle et laissez la mousse s'évaporer. Versez 3 ou 4 litres d'eau froide dans la cuve. Fermez le lave-vaiselle en fermant le loquet, puis sélectionnez un cycle. Le lave-vaiselle commencera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifie que la mousse ait bien disparu. Renouvelez l'opération si nécessaire.
		Produit de rincegar renversé	Nettoyez toujours immédiatement tout produit de rincegar renversé.
	Intérieur de la cuve taché	Un détergent contenant du colorant a été utilisé	Vérifiez que le détergent utilisé ne compte aucun colorant.
	Pellicule blanche sur les surfaces internes	Minéaux contenus dans une eau dure	Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaiselle et veillez à porter des gants en caoutchuc. N'utilise jamais d'autres produits que ceux qui sont destinés aux lave-vaiselle afin d'éviter tout risque de formation de mousse.
	Taches de rouille sur les couverts	Les couverts tachés ne sont pas résistants à la corrosion.
		Aucun programme n'a été lancé après l'avout du sel pour lave-vaiselle. Des traces de sel sont mélées au cycle de lavage.	Lancez toujours le programme de lavage rapide sans placer de couverts dans le lave-vaiselle et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaiselle.
		Le couverde de l'adoucisseur n'est pas bien fermé.	Inspectez le couverce et assurez-vous qu'il est bien fermé.

Problème

Causes possibles

Que faut-il faire ?

Bruits de chocol dans le lave-vaiselle

Un des bras de lavage se heurte contre l'un des ustensiles presents dans le panier situé dessous ou au-dessus.

Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras de lavage.

Bruit

Cliqueis dans le lave-vaiselle

Des couverts ont etere renversés dans le lavevaisselle.

Mettez le programme en pause et réorganisez la disposition de vos couverts.

Bruits de chic dans les conduits d'eau

Ceci peut être dû à l'installation sur place ou aux sections des conduits.

Ceci n'aeldom impact sur la performance du lave-vaiselle. Si vous ave des doutes, faites appel à un plombier qualifié.

Lavage non satisfaisant

La vaisse n'est pas propre

La vaisselle n'a pas ete correctement placee dans le lave-vaisselle.

Cf. rubrique « Remplir les paniers du lave-vaiselle »

Le programme choisi n'etreit pas assez puissant.

Sélectionnez un programme plus intensif.

Cf. « Tableau des cycles de lavage »

La quantité de détergent n'était pas suffisante.

Ajoutez plus de détengent ou changez de détengent.

Des ustensiles bloquent la course des bras de lavage.

Réorganisez la disposition de vos ustensiles afin que les bras de lavage puisent tourner librement.

Le dispositif de filtration situé à la base de l'appareil n'est pas propre ou n'est pas bien installé. Ceci peut bloquer les jets des bras de lavage.

Nettoyez et/ou replacez correctement le dispositif de filtration.

Nettoyez les bras de lavage. Cf. « Nettoyer les bras de lavage »

Verres troubles

Association d'une eau douce avec trop de détergent.

Utilisez moins de détergent si vous avez une eau douce, et sélectionné un cycle plus court pour laver les verres et optimiser leur propre.

Traces noires ou grises sur la vaisselle

Des ustensiles en aluminium ont frotté contre votre vaisselle.

Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces.

Reste de détergent dans les bacs

Des ustensiles bloquent les bacs à détergent.

Réorganisez la disposition de votre vaisselle.

La vaisse n'est pas seche

Mauvaise disposition des ustensiles

Respectez les consignes de replissage du lave-vaisse.

Quantité de produit de rincege insuffisante

Augmentez la quantité de produit de rinceage/remplissez le compartment à produit de rinceage.

Séchage non satisfaisant

La vaisse a etesortie trop tout

Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendeze que votre vaisselle soit à peine tiède au toucher pour vider votre lave-vaisselle.

Le programme choisi n'etat pas adapté

Videz le panier du bas en premier lieu afin d'éviter que de l'eau ne s'écoule depuis la vaisselle du panier du haut dans celui du bas.

Les couverts présent un revêtement demauvaise qualité

Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée.

L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle.

Codes d'erreur

En cas de dysfonctionnement, l'appareil affiche des codes d'erreur pour vous avertir :

Code	Signification	Causes possibles
E1	Délai d'arrivée d'eau plus long.	Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible.
E4	Débordement.	Un composant du lave-vaisselle fuit.
E8	Mauvaise orientation du robinet d'alimentation.	Le circuit est ouvert ou le robinet d'alimentation est cassé.
E9	Restez appuyé sur l'un des boutons pendant plus de 30 secondes.	Fuite d'eau dans le caisson de base

ATTENTION!

En cas de débordement, coupe l'arrivée d'eau avant d'appeler un technicien.
Si le caisson de base déborde : - Coupez l'arrivée d'eau avant d'appeler un technicien - Éliminez l'excedent d'eau avant de redémarrer le lave-vaisse.

Hauteur :	815 mm
Largeur :	598 mm
Profondeur :	550 mm (porte fermée)
Alimentation électrique :	cf. plaque signalétique
Capacité :	15 couverts

Fiche relative au lave-vaiselle domestique conformément aux directives UE 1016/2010 & 1059/2010 :

Fabricant	DE DIETRICH
Type/description	DVH15423J, DVH1538J
Couverts standard	15
Classe de rendement énergétique ➀	A+++
Consommation énergétique annuelle ➁	241 KWh
Consommation énergétique du cycle de lavage standard	0,86 KWh
Consommation énergétique en mode éteint	0,45 W
Consommation énergétique en mode allumé	0,49 W
Consommation annuelle en eau ➂	2800 litres
Classe d'efficacité de séchage ➄	A
Cycle de lavage standard ➈	ECO 45°C
Durée du cycle de lavage standard	220 min
Niveau sonore	42dB(A) re 1 pW
Type d'installation	Intégrable
Intégration possible	Oui
Hauteur	81,5 cm
Largeur	59,8 cm
Profondeur (avec connecteurs)	55,0 cm
Consommation d'énergie	1930 W
Tension / fréquence	230 V- 50 Hz
Pression hydraulique (pression de débit)	0,4-10 bar = 0,04-1 MPa

REMARQUE :

1 A+++(rendement le plus haut) à D (rendement le plus faible)
La consommation energetique est estimée à 241 kWh par an sur une base de 280 cycles standards à l'eau froide et selon la consommation des modes peu intensifs. La consommation energetique réelle dépendra de l'utilisation de l'appareil.
La consommation d'eau est estimée à 2 800 litres par an sur une base de 280 cycles de lavage standards. La consommation d'eau réelle dépendra de l'utilisation de l'appareil.
A (rendement le plus haut) à G (rendement le plus faible)
⑤ Ce programme convient pour laver une vaiselle représentant un niveau de saleté normal et constitue le programme le plus efficient en termes de consommation d'eau et d'énergie pour ce type de vaiselle.

Cet apparéil est conforme aux normes et directives européennes dans leur version la plus à jour au moment de la livraison :

Les valeurs susmentionnées ont été mesurées conformément aux normes dans des conditions d'utilisation spécifique. Les résultats peuvent varier dans une ample mesure selon la quantité et le niveau de saleté de la vaisselle, la durée de l'eau, la quantité de dédTangent, etc.

Ce guide d'utilisation est basé sur les normes et réglementations de l'Union Européenne.

Remplissage des paniers selon la norme En50242 :

1. Panier du haut :
3. Panier à couverts :

2. Panier du bas :
INTERIEUR

1. Ramel du bas .

Informations destinées aux tests de comparabilité selon la norme EN 50242 :

Nombre de modes de distribution du produit de rinçage : 6Réglage de l'adoucisseur : H3

Cuilleres à
dessoert
Cuilleres à
service
Fourschotte
service

Louches
Louches

1 Cuillères àSoupe

Plateaux ovales

Louches

Grands saladiers de

service

Assiettes à dessert

Assiettes plates

Assiettes creuses

Capacité : 15 couverts
Position du panier du haut : basse
Programme : ECO
4 Cuilleres à café

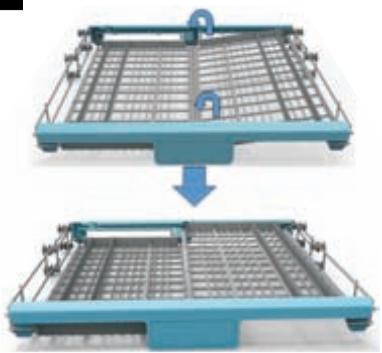

le panier à couverts peut avoir 5 positions :

Mode 1

Position une : soulevez le panier gauche, les deux paniers gauches et droits sont inclinés.

Mode 2

Position deux : ajustez le panier gauche sur la position inférieure, le panier gauche est à plat et le panier droit est incliné.

Mode 3

Position trois : soulevez le panier droit, les deux panier gauche et droit sont à plats.

Mode 4

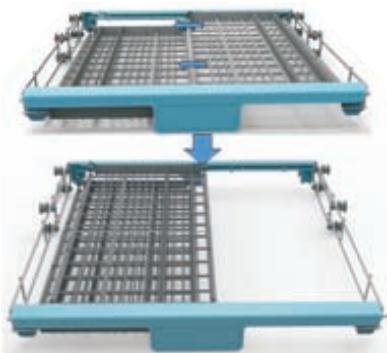

Position quatre : déplacez le panier droit de droite à gauche, les deux paniers se recouvre.

Mode 5

Position cinq : enlevez le panier droit du plateau, il reste uniquement le panier gauche.

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

±b consulter notre site: www.dedietrich-electromenager.com
nous écrire à l'adresse postale suivante: Service Consommateurs DE DIETRICH 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX
nous appeler du lundi au vendredi de 8h30 à 18h00 au:

0 892 02 88 04

Service 0,50 € / min + prix appel

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531.

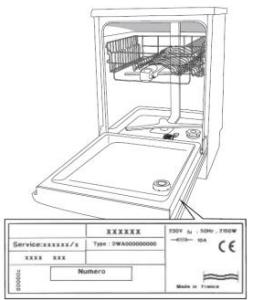

2- INTERVENTIONS FRANCE

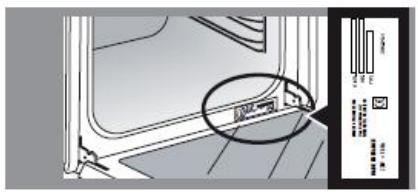

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre apparéil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

ou

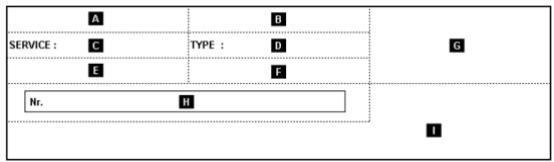

B: Référence commerciale
C:Référence service
H:Numéro de série

You pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 34 34

Service gratuite + prix appel

Pièces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pieces détachées certifiées d'origine.
