INSTRI 170 - Écran de projection INSTAAL - Notice d'utilisation et mode d'emploi gratuit

Marque	INSTAAL
Modèle	INSTRI 170
Type de produit	Écran de projection sur trépied
Taille d'image (diagonale)	170 pouces
Type de toile	Matte White / Glass Beaded
Gain (Matte White)	1.1
Angle de vision (Matte White)	160°
Gain (Glass Beaded)	2.5
Angle de vision (Glass Beaded)	60°
Rendu des couleurs	Haute fidélité, haute résolution
Structure	Trépied avec barre télescopique et col de cygne
Hauteur réglable	Oui, par verrouillage de la barre supérieure
Moteur électrique	En option (synchrone ou tubulaire)
Nettoyage	Balai doux ou coton ; proscrire les solvants organiques
Précautions d'usage	Ne pas plier l'écran, éviter chocs, liquides et sources de chaleur
Garantie	1 an à compter de la date d'achat
Réparabilité	Retour au centre de service agréé (transport à votre charge)
Accessoires fournis	Trépied, toiles, barre de suspension (non détaillé)

FOIRE AUX QUESTIONS - INSTRI 170 INSTAAL

Comment installer l'écran de projection INSTRI 170 ?

Ouvrez les pieds du trépied, tirez la barre supérieure à la hauteur souhaitée et verrouillez-la. Accrochez la tige de suspension au col de cygne, puis ajustez la hauteur de l'écran avant de le fixer.

Quels sont les types de toile disponibles ?

Deux options : Matte White (gain 1.1, angle 160°) et Glass Beaded (gain 2.5, angle 60°). Les deux offrent une haute restitution des couleurs et une haute résolution.

Comment nettoyer l'écran ?

Utilisez un balai doux ou un coton pour dépoussiérer. N'utilisez jamais de solvants organiques, de détergents ou de produits chimiques.

Puis utiliser l'écran avec un projecteur 4K ?

Oui, la toile offre une haute résolution et un rendu des couleurs fidèle, compatible avec les projecteurs 4K.

L'écran est-il motorisé ?

Le modèle standard est manuel, mais un moteur synchrone ou tubulaire peut être équipé en option (côté gauche du boîtier).

Quelle est la hauteur maximale de l'écran ?

La barre télescopique permet un réglage en hauteur ; la hauteur exacte dépend de la configuration. Ajustez lentement et avec précaution.

Puis-je plier l'écran pour le ranger ?

Non, l'écran ne doit jamais être plié. Après utilisation, rembobinez-le doucement dans le boîtier. Pour un stockage longue durée, démontez et rangez dans un carton.

Que faire si l'écran est coincé ou endommagé ?

Arrêtez immédiatement toute traction. Si la bordure noire dépasse ou si l'écran est bloqué, cessez l'utilisation et contactez un centre de maintenance agréé.

L'écran est-il garanti ?

Oui, une garantie d'un an à compter de la date d'achat couvre les défauts de matériaux ou de fabrication. Les pièces d'usure, dommages accidentels ou réparations non autorisées sont exclus.

Puis-je acheter des pièces détachées ?

Les pièces détachées ne sont pas listées. En cas de panne, veuillez retourner l'appareil complet à un centre de service agréé.

MODE D'EMPLOI INSTRI 170 INSTAAL

INSTAAL ACCESSORIES&CO

OPERATION MANUAL

TRIPOD SCREEN

Thank you for choosing our projection screen.

Please read the manual carefully before using.

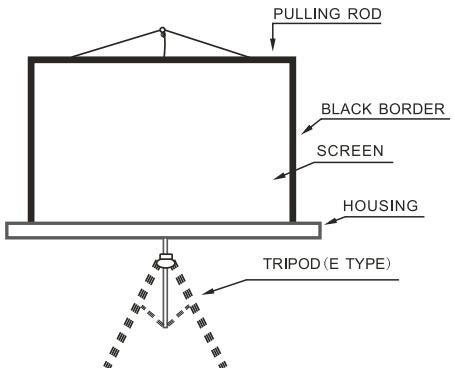

1 STRUCTURE

2 INSTALLING

Choose a suitable place for installing, open the tripod feet first, pull out the upper bar to a suitable height and lock it, hang the pulling rod above to the goose neck and adjust the screen height, then finally fix/lock it at a satisfied position which you want. After using, release the screen and put it back to the housing.

3 USEFUL INSTRUCTIONS

a. The tripod legs should be placed steady.
b. When adjusting the height of screen should be move the upper bar slowly and carefully.

4.WARNINGS

a. The screen can not be folded. Do not use fingers or hard objects to touch the screen surface. Do not splash the milk, fruit juice or other chemical doses to the screen surface. Keep the screen far away from the high temperature objects or fire.
b. If the screen is dirty wash the screen gently by a broom or a cotton ball, do not use the organic solvents to clean the screen surface.
c. When pulling the screen down, must be slowly and vertical. Do not pull it roughly. Please stop pulling as soon as the black border is out or the screen is jammed or injured, then send the screen to the maintenance center.
d. After using, put the screen back to the housing in order to avoid being polluted. If not using it for a long time, please take the screen from the wall and pack it in a carton.

TECHNICAL DATA

a.Matte White Screen

Gain: 1.1

Viewing Angle: 160^

High color rendering, high resolution.

b.Glass Beaded Screen

Gain: 2.5

Viewing Angle: 60^

High color rendering, high resolution.

c. High quality synchronous or tubular motor is equipped in the left end of the screen housing.

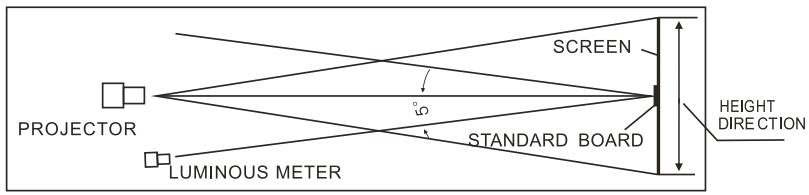

d. Gain Measurement: refer the fig below

Standard: JB/T8389 issued by Ministry of Machinery Industry

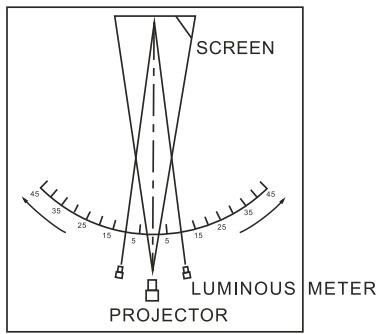

e.Viewing Angle Measurement: refer the fig below

Standard: JB/T8389 issue by Ministry of Machinery Industry

For your retention.

Customer Copy
Customer Name: Mr. □ Miss □ Mrs □
Address: Tel. No.:
Tool Model:	Serial No, or Date Code:
Date of Purchase:	Invoice/Receipt No.**:
Dealer's Name (Dealer's Chop): Tel. No.:

This product is warranted for one year from the date of purchase.

If the tool becomes defective due to faulty materials or workmanship within the warranty period.

Please return the complete unit to your local service center with the invoice prepaid transportation charge by yourself.

This warranty DOES NOT apply to:

• break down due to usage of ingenuine spare parts not we spare parts.
• normal wear and tear parts, cord, plug, chuck,charger, switch, bearing housing, gear.
• attachments and accessories;
• unauthorized repair, alteration, modification;
• damage caused by foreign objects, substances, accidents, obvious misuse, abuse, neglect and improper applications.

Details may vary from country to country. Please consult the local service center for more details, we reserves the right to change the terms of warranty without prior notice.
