TD 170-1 E4V - Platine vinyle THORENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle
Caractéristiques techniques principales	Drive à courroie, bras en S, cellule pré-montée
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	420 x 350 x 120 mm
Poids	4,5 kg
Compatibilités	Disques vinyles 33 et 45 tours
Type de batterie	Non applicable
Tension	230 V
Puissance	Non spécifiée
Fonctions principales	Lecture de disques vinyles, réglage de la vitesse
Entretien et nettoyage	Nettoyage régulier de la cellule et du plateau, vérification de la courroie
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Informations générales	Idéale pour les audiophiles, design classique

FOIRE AUX QUESTIONS - TD 170-1 E4V THORENS

Comment régler la vitesse de rotation de la platine THORENS TD 170-1 E4V ?

Pour régler la vitesse, utilisez le sélecteur de vitesse situé sur le côté de la platine. Vous pouvez choisir entre 33 et 45 tours par minute.

Que faire si le bras de lecture ne s'abaisse pas correctement ?

Vérifiez que le levier de commande du bras est en position correcte. Si le problème persiste, examinez le mécanisme de levée pour vous assurer qu'il n'est pas bloqué.

Comment changer la cellule sur la THORENS TD 170-1 E4V ?

Pour changer la cellule, dévissez les vis qui maintiennent la cellule en place, retirez-la délicatement, puis installez la nouvelle cellule en veillant à bien la fixer.

Que faire si le son est faible ou distordu ?

Vérifiez les connexions des câbles RCA et assurez-vous qu'ils sont bien en place. Vérifiez également l'état de la cellule et du saphir, qui peuvent nécessiter un remplacement.

Comment nettoyer la platine vinyle THORENS TD 170-1 E4V ?

Utilisez un chiffon doux et sec pour nettoyer la surface de la platine. Évitez les produits chimiques agressifs. Pour le plateau, un nettoyant spécifique pour vinyles peut être utilisé.

La platine fait un bruit de grattement, que faire ?

Cela peut indiquer un problème avec le plateau ou le bras. Vérifiez que le plateau est correctement installé et que rien n'entrave le mouvement du bras. Si le bruit persiste, consultez un technicien.

Comment régler le contrepoids du bras de lecture ?

Pour régler le contrepoids, dévissez-le légèrement et tournez-le dans le sens des aiguilles d'une montre pour ajouter du poids ou dans le sens inverse pour en retirer. Réglez-le jusqu'à ce que le bras soit équilibré.

Quelles sont les dimensions de la platine THORENS TD 170-1 E4V ?

Les dimensions de la platine sont 420 mm de large, 330 mm de profondeur et 120 mm de hauteur.

Comment savoir si la courroie de la platine doit être remplacée ?

Si la platine ne tourne pas ou si elle produit un bruit anormal, cela peut indiquer que la courroie est usée. Vérifiez visuellement l'état de la courroie et remplacez-la si nécessaire.

La platine ne s'allume pas, que faire ?

Vérifiez que la platine est correctement branchée et que la prise fonctionne. Si tout semble en ordre mais qu'elle ne s'allume toujours pas, il se peut qu'il y ait un problème interne nécessitant une réparation.

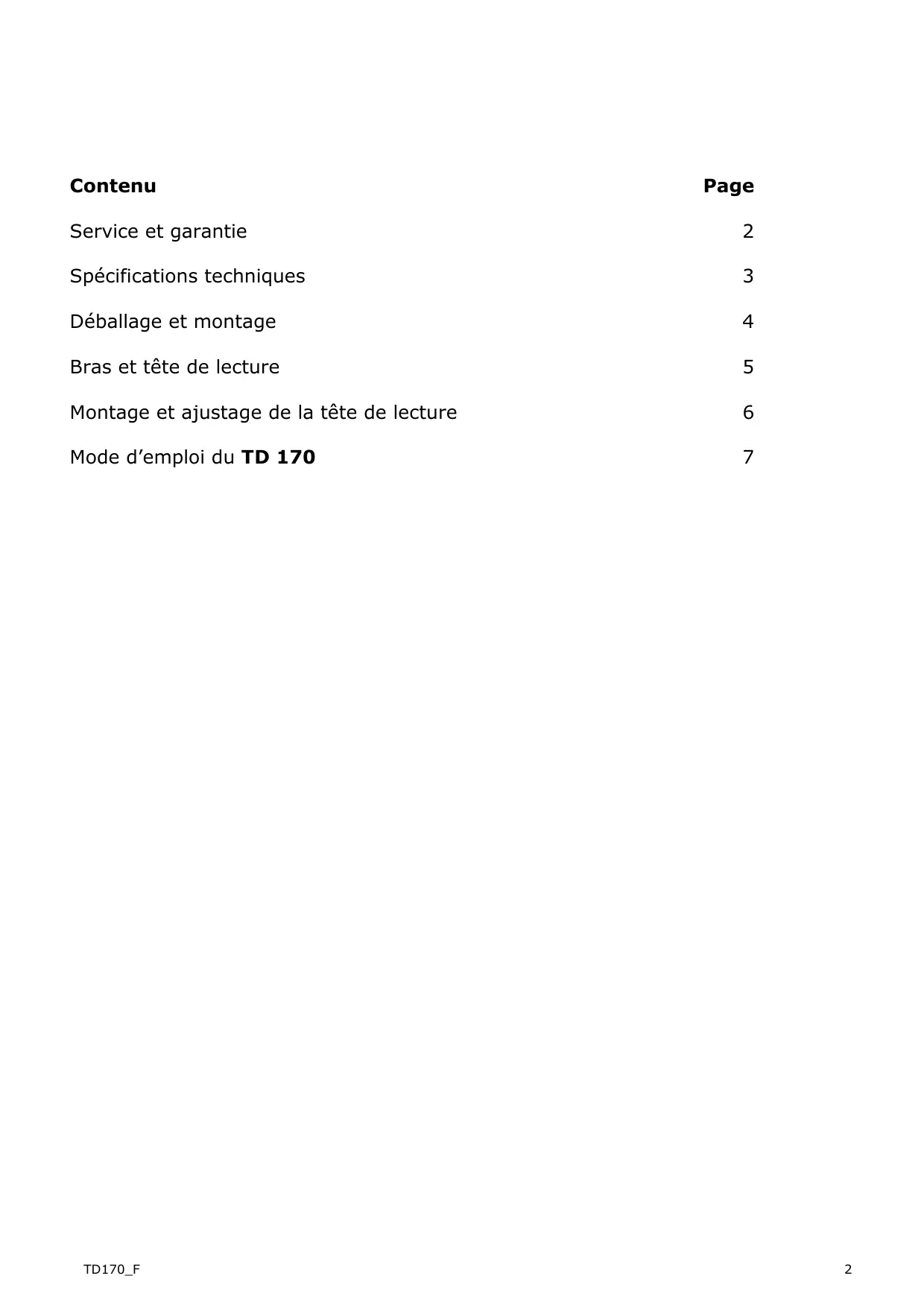

MODE D'EMPLOI TD 170-1 E4V THORENS

Service et garantie 2
Spécifications techniques 3
Déballage et montage 4
Bras et tete de lecture 5
Montage et ajustage de la tete de lecture 6
Mode d'emploi du TD 170 7

merc i d'acorder vour confiance a notre produit, la platine TD 170. Avec l'acquisition de cette platine, vous disposez d'un instrument de précision pour la reproduction de disques, qui doit etre manipulé et instalé avec soin, pour qu'il puisse repondre à vos attentes. La fabrication et l'assemblage de cette platine sont entiement réalisés en Allemagne - ce qui est une garantie de qualite supérieure, meme apres de longues années d'utilisation.

Bien entendu, vous souhaiteriez écouter immédiatement de la musique. Cependant nous vous recommandons de dire attentivement ce mode d'emploi avant toute mise en service, afin de pouvoir utiliser de façon optimale cette platine et d'en profiter le plus longtemps possible. Nous nous sommes efforçés d'inclure dans cette notice les instructions indispensablees et tout ce qu'il est bon de savoir pour une utilisation conforme. Pour toute autre question, veuillez vous adresser directement à votre revendeur.

Les conditions de garantie légale sont applicables. Si un defaulted apparait sur votre apparéil pendant la durée de validité de la garantie, veuilles en informer votre revendeur en lui précisant le type du defaulted. Si le defaulted constaté ne peut pas être réparé par l'envoi et le remplacement de la pièce détachée correspondante, returnez l' apparéil à Thorens, après accord préalable, dans son emballage d'origine. Si vous ne disposez plus de l'emballage d'origine, vous pouvez en obtenir un de Thorens contre paiement. L'expédition en退还 doit se faire en port payé. Les marchandises arrivant en port dû ne seront pas acceptées. La réxpédition se fera en port payé.

Les dommages consécutifs au non respect des instructions du mode d'emploi ou à des effets mécaniques extérieurs, tels que des dommages de transport, ne sont pas couverts par la garantie. Le garantie ne couvre que le mécanisme d'entrainment de la platine, son moteur et le bloc secteur. Le bras de lecture et la cellule de lecture sont garantis par leur fabricant respectif.

Notre service après-vente est à votre entière disposition pour toute autre question.

AVERTISSEMENT!

Afin de prévenir tout risques d'incendie ou de dommages électriques, l'appareil ne doit pas être exposé à l'humidité ou à la pluie.

Données techniques

Valeurs de mesure = valeurs typiques

Entrainement par courrole	Moteur en courant continu, contrôleélectroniquement
Tension(Changement de transformateur)	100 - 240 V (AC)
Fréquence	50 / 60 Hz
Consommation	1,5 W
Vitesse de rotation	331/3, 45, 78 t / min
Différences d'oscillation	± 0,12 %
Plateau	Ø 304 mm
Ratio de bruit (DIN 45 500)Signal/tension extérieure de ronflementSignal/tension perturbatrice de ronflement	46 dB68 dB
Longuer du bras	211 mm
Angle de coude	26°
Excédent	19,5 mm
Angle tangentiel	0,15° / cm Rad.
Cellule de lecture HiFi DIN 45 500Rouge R canal droitVert RG masse canal droitBleu GL masse canal gaucheBlanc L masse canal	OrtofonOMB 10
Aiguille diamantelliptique	Nadel 1018 x 8 μm
Aiguille diamant pour 78 t / minsphérique	Nadel 7865 μm
Poids de pression conseillé	15 mN
Fréquence de transmission	10 Hz - 22000 Hz
Facteur de transmission	4 mV / 5 cm·s-1/ 1 kHz
Capacité de lecture (315 Hz)	80 μm
Poids de la cellule	2,5 g
Capacité totaleConduction du bras et cables de la cellule	env. 160 pF
Dimensions (L x H x P) (mm)	440 x 119 x 360

Déballage et montage

Sortez l'appareil et tous les accessoires de l'emballage.

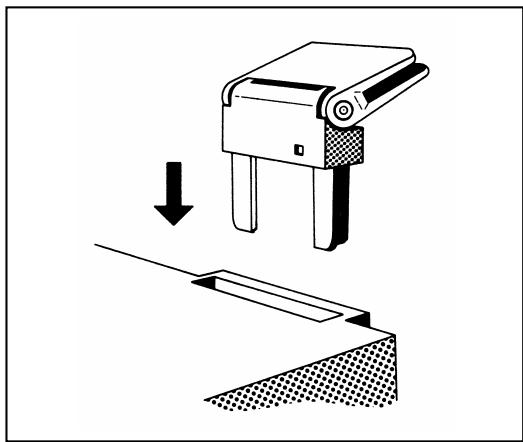

Introduisez les 2 charnières dans les encoches prévues (Fig. 3)

Glisser le couvercle parallèlement à l'inclinaison (angle d'ouverture 60^ ) dans les charnières jusqu'àu bout.

Dans cette position il est à tout moment possible deposer ou déposer le couvercle.

Connections

En utilisant le transfo d'alimentation Thorens, vous pouvez connecter votre platine à presque toutes les prises de courant existantes. La pris bas voltage fixée au cable du transfo d'alimentation vient se brancher sur la prise 17 (Fig. 4) située au dos de votre platine.

Le cable d'interconnexion stéreo possède 2 prises (appelées cinch ou RCA). Elles sont marquées des lettres L (canal gauche) et R (canal droit). Si ces lettres manquent, les prises sont de couleur rouge pour le canal droit et blanche pour le canal gauche. Connecter les fiches cinch à l'entrée «Phono» de votre (pré-) ampli ou récepteur.

Le cable séparé représenté la masse ou terre. Il sera à visser sous la vis prévue à cet usage sur votre ampli.

Fig. 2

Fig. 3
Fig. 4

IMPORTANT!

CONSERVEZ LES CARTONS D'EMBALLAGE ORIGINAUX DANS LE CAS D'UN TRANSPORT À EFFECTEUR.

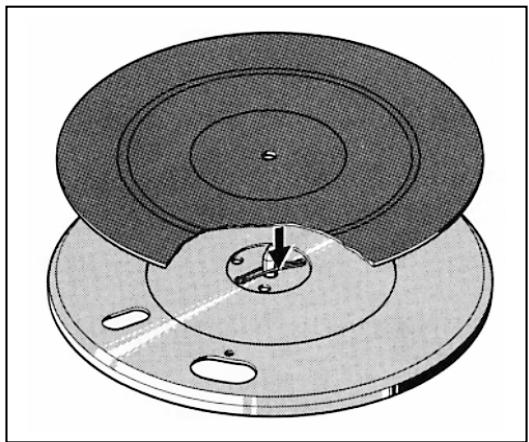

DANS CE CAS, RETIREZ LE PLATEAU DE L'APPAREIL ET DÉPOSEZ-LE DANS LE FOND DU CARTON, DANS SON EMBALLAGE ORIGINAL.

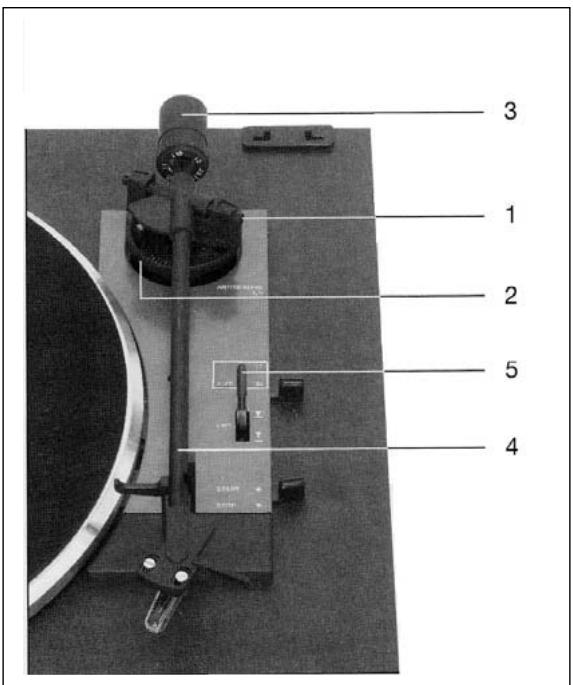

Ajustage du bras et de la tete de lecture

Enlevez délicatement la protection de la tête de lecture. Tournez le bouton anti-skating (2) dans le sens contraire des aiguille d'une montre jusqu'au butoir (Fig. 6) (point zero).

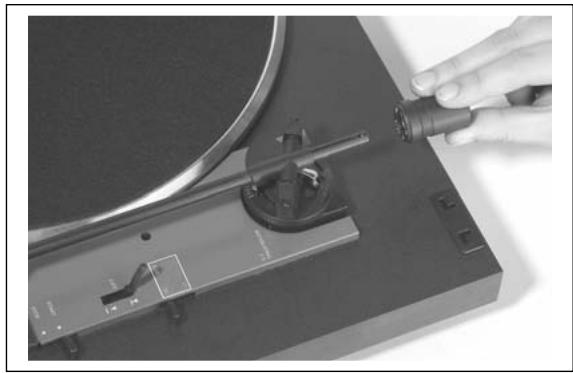

À préSENT tournez le contrepoids du bras (3) sur le cylindre du bras (Fig. 5)

Portez le bras (4) en direction du centre du plateau. Mettez le levier (5) en position tout en tenant le bras (Fig. 6).

En tournant le contrepoids (3) vous pouvez balancer le bras avec précision. Celui-ci doit rester de lui-même en suspens.

Remettez le bras à sa place sur son support.

Maintenant vous pouvez ajuster le pression du bras (1) ainsi que la force anti-skating (2).

Tenez le contrepoids et alignez la roue graduée sur «0» avec la marque située sur le bras.

Tournez le bras complet vers l'avant afin de régler la force de pression.

Avec l'OMB 10 d'origine, le réglage est de 15 mN (milli Newton)

Consultez le tableau suivant:

Force d'appui (1) Valeur de l'antiskating (2)

1 = 10,0 mN 1

1,25 12,5 mN 1,25

1,5 = 15,0 mN 1,5

2 = 20,0 mN 2

2,5 = 25,0 mN 2,5

Fig. 5

Fig. 6

Installation / Changement de la tête de lecture

À la place de la tête de lecture d'origine, vous pouvez en installer une autre d'1/2 pouce et d'un poids de 3 à 10 g.

Enlevez les 2 vis et déconnectezdélicatement les fils avec un pincette.

Placez la nouvelle tête et vissez légèrement, reconnectçez les fils en respectant la codification des couleurs.

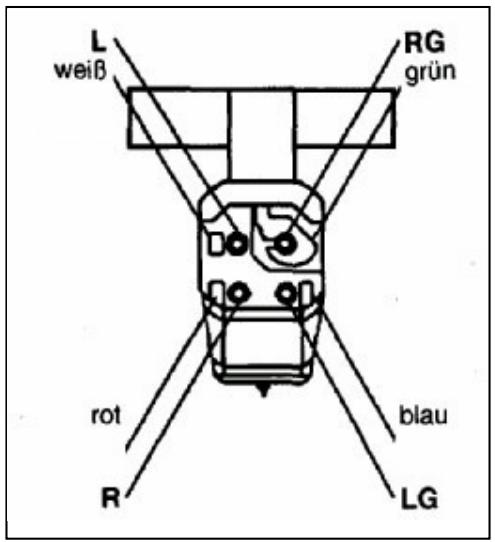

L'exemple de connection (Fig. 8) est valable pour le système Ortofon OMB 10!

Posez le poncif joint sur le plateau et réglez le système soient parallètes aux lignes d'aide d'allignement.

Serrez les vis.

Fig. 8

R = Rouget canal droit

RG = Vert masse canal droit

L = Blanc masse canal gauche

LG = Bleu canal gauche

Ajustement du point de départ du bras

Le point de départ du bras est régé d'usine. En cas de décalage, tournez la vis d'ajustement (9, Fig. 11) selon besoin vers la gauche ou vers la droite jusqu'à ce que se trouve au dessus du point optimal.

Sécurité électrique

L'appareil répond aux normes internationales de sécurité (IEC 65) ainsi que celles de la Communauté Européene 76/499/EWG.

ATTENTION!

Opérez avec précaution afin de ne pas endommager la cellule de lecture ou son aiguille.

Après avoir installer le système, il faut connecter les vis.

Remplacement de l'aiguille de lecture

Le diamant de lecture estsujet à l'usure, c'est pourquoi nous vous conseillons de linspecteur après env. 500 heures de lecture. Les diamants usés peuvent endommager vos disques.

Les diamants usés peuvent endommager vos disques.

Pour auditioner les disques 78 tours dans les importantes conditions, il vous faut utiliser un diamant ajustat. Adressez-vous pour cela à votre revendeur Thorens

Choix de la vitesse de rotation

Avec le bouton de gauche vous pouvez désir la vitess de rotation entre 33, 45 et 78 tours (Fig. 10).

Diamètre du disque

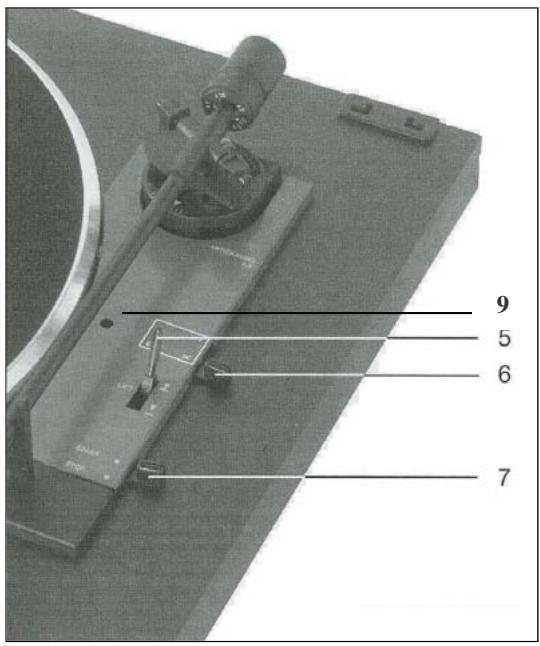

Avec l'interrupteur (6) sited à la croite du bras de lecture, vous pouvez régler le diamètre du disque sur 17 cm (single) und 30 cm (LP). Ceci est seulement nécessaire dans le cas d'utilisation du départ automatique (Fig. 11).

Départ automatique

Enlevez la protection plastique du diamant.
Le levier de soulèvement du bras (5) doit se couver en position Y . Mettez le levier (7) sur Start et le bras de lecture se rend automatiquement sur le début du disque (Fig. 11).

Départ manuel et soulèvement du bras

Mettez le levier de soulèvemant (5) en position . Enlevez le bras de son support et portez-le sur le sillon de départ du disque. Le moteur tourne, en activant le levier de soulèvement (5), le bras vient se poser en douceur sur le disque. À l'aide du levier de soulèvement du bras vous pouvez déplacer la tête de lecture à l'endroit de votre choix. Le plateau continue de tourner (Fig. 11).

Stop

À la fin du disque, le bras revient automatiquement sur son support et le moteur s'arrête.
Vous pouvez aussi éteindre votre platine en mettant le levier (7) sur Stop ou en mettant le levier de soulèvement (5) en position et en positionant manuellement le bras sur son support (Fig. 11).

Fig. 10

Fig.11
