Type de produit	Hotte aspirante
Marque	GAGGENAU
Modèle	AR 401-130 INOX
Poids	7,0 kg
Matériau	Acier inoxydable
Diamètre de perçage minimum	210 mm
Distance minimale au sol	1 m
Alimentation	Électrique avec prolongateur de 5 m
Type d'installation	Murale extérieure
Fonction principale	Évacuation de l'air vicié vers l'extérieur
Sécurité	Mise hors tension par débranchement ; étanchéité obligatoire
Nettoyage	Produit pour acier inox non abrasif ; éviter éponges récurantes
Entretien	Vérifier régulièrement la grille de sortie d'air
Installation requise	Par un spécialiste
Réparations	Par le fabricant ou service après-vente agréé
Accessoires inclus	Tôle de montage, chevilles, silicone, prolongateur
Normes	Conforme aux dispositions de sécurité applicables

FOIRE AUX QUESTIONS - AR 401-130 INOX GAGGENAU

Quel type de produit est la GAGGENAU AR 401-130 INOX ?

Il s'agit d'une hotte aspirante murale conçue pour évacuer l'air vicié de la cuisine vers l'extérieur.

Quels sont les matériaux de cet appareil ?

La hotte est fabriquée en acier inoxydable, ce qui lui confère robustesse et facilité d'entretien.

Quel est le poids de la hotte ?

La hotte pèse 7,0 kg.

Quelles sont les dimensions de perçage nécessaires pour l'installation ?

Le diamètre de perçage minimum requis est de 210 mm. Un écart d'au moins 1 m par rapport au sol est également nécessaire.

Puis-je installer la hotte moi-même ?

Non, l'installation doit être effectuée par un spécialiste en raison des risques électriques et de l'étanchéité requise.

Comment nettoyer la hotte en inox ?

Utilisez un produit pour acier inox non abrasif. Évitez les éponges récurantes, les détergents à base de sable, soude caustique, acide ou chlore.

Que faire en cas de panne ou de cordon endommagé ?

Les réparations et le remplacement du cordon doivent être confiés au fabricant, à son service après-vente ou à une personne de qualification équivalente.

Y a-t-il des précautions de sécurité importantes ?

Assurez-vous que la grille de sortie d'air n'est pas obstruée et que l'évacuation respecte la réglementation locale. Ne laissez pas les plantes obstruer la sortie.

Quelle est la longueur du câble d'alimentation fourni ?

La hotte est livrée avec un prolongateur d'environ 5 mètres pour le raccordement électrique.

Comment assurer une bonne évacuation de l'air ?

L'évacuation doit se conformer à la réglementation locale. Veillez à un apport d'air suffisant pour les appareils de chauffage si la hotte est utilisée simultanément.

MODE D'EMPLOI AR 401-130 INOX GAGGENAU

Cet apparéil est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Veuillez inscrite la désignation du type du ventilateur externe dans la notice d'utilisation de la hotte aspirante.

Le branchement et la mise en service ne doit être effectués que par un spécialiste.

Les réparations et opérations d'entretien sur le ventilateur exigent de lemettre hors tension. Pour ce faire, defaites la jonation enchée reliant le secteur et la hotte aspirante, ou débranchez du secteur le cable d'alimentation electrique arrivant à la hotte.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapuerer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellément possibles.

L'évacuation de l'air vicié devra se conformer à la réglementation locale et nationale applicable (par ex. les ordonnances municipales, préfectorales et régionales).

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbar).

On y parvient en présence d'ouvertures non obturables telles que par ex. dans les portes, fenêtres, ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cusinière à gaz).

Ne montez pas le ventilateur sur mur extérieur à proximé de fenêtres, portes ou terrasses.

Montez le ventilateur sur mur extérieur a un endroit,

• Excluant d'exposer les riverains et voisins à des nuisances (bruits et odeurs),
• Facilitant l'accès pour l'entretien et les réparations.

Les jonctions enchichées des cables électriques doivent se trouver à l'intérieur du bâtiment.

Préparation du mur

RISQUES DE BLESSURES, RISQUES DE DEGATS MATERIALS

Avant de commencer à percer à l'emplacement prévu pour le montage, vérifie qu'il n'y a pas entre autres de câbles électriques encastrés.

Le mur doit etre plat et vertical.
- Les vis et chevilles livrées d'origine convenient à la maçonnerie massive. En présence de murs construits différemment (p. ex. en Rigips, béton cellulaire, briques Poroton), utilisez des moyens de fixation adaptés. Veillez à ce que le mur offre une portance suffisante.
Ce faisant, veillez à ce que la profondeur des tgangs percés corresponde à la longueur des vis.
Veillez à ce que les chevilles offrent une retenue suffisante.

Poids: 7,0kg

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

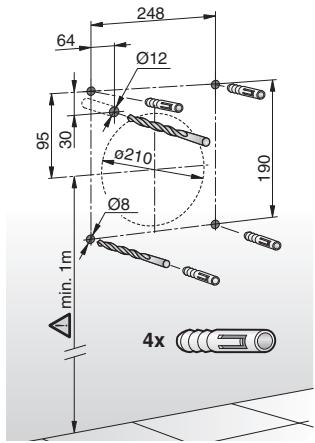

1. Percée dans le mur

min. 210~mm

Prévoir un écart d'au minimum 1 m par rapport au sol pour garantir que l'air sort librement.

1. Percez 4 troughs de 8 mm de pour fixer la tôle de montage et enoncez les chevilles jusqu'au ras du mur.
2. Percez un trou de 12 mm de pour faire passer le cable electrique.

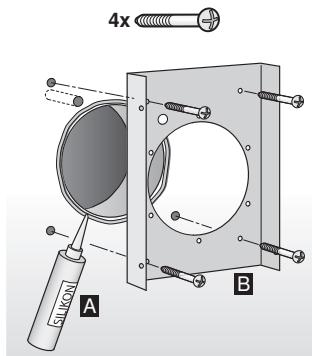

1. Étanchez la tôle de montage et vissez-la à fond.

Risque d'electrocution

Avec un matériel approupié, il faut étancher la tôle de montage par rapport au mur extérieur afin qu'il ne puisse pas pénétrez d'eau dans l'appareil.

Veuillez respecter les consignes d'utilisation et la date de fin d'utilisation sur l'emballage du silicone livre d'origine.

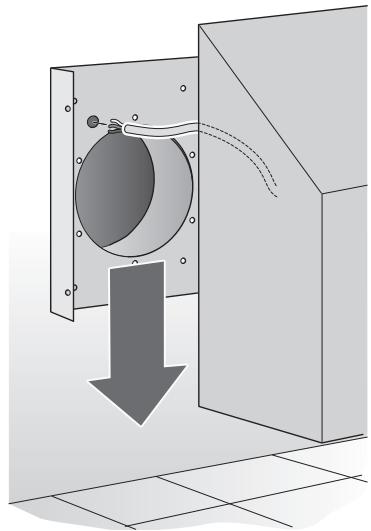

Le branchement électrique avec la hotte aspirante a lieu au moyen du prolongateur d'env. 5 m livre avec la hotte aspirante.

Il faut garantir un passage correct des câbles.

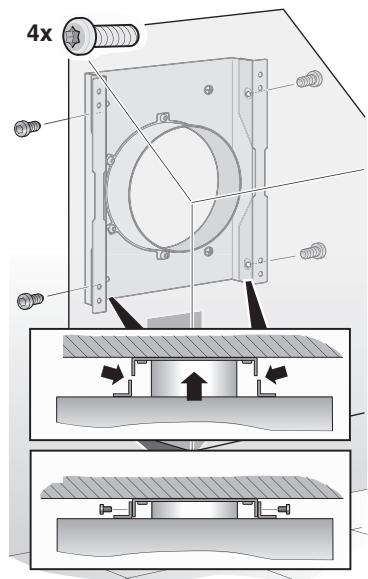

1. Vissez le ventilateur contre la tôle de montage.

Montage

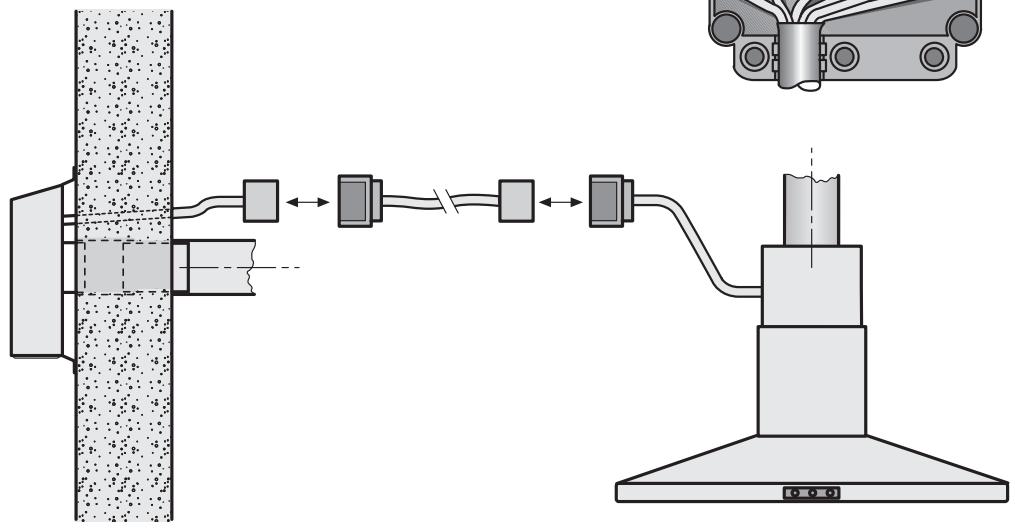

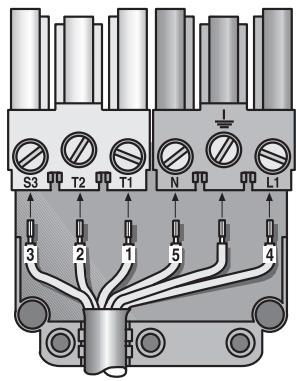

1. Etablissez la jonction entre le ventilateur et la hotte aspirante (conduits et jonction électrique).

Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se trouver en position fermée.

Conseils pour l'utilisateur

Consignes de sécurité

Vérifiez régulièrement si l'air peut sortir sans obstacle du ventilateur. Rien ne doit colmater la grille de sortie d'air; voirlez à ce que des plantes ayant grandi ne l'obstruent pas.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.

Nettoyage et entretien

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.
Afin de protégger l'aspect de l'appareil, appliquez de temps en temps un peu de produit d'entretien pour acier inox.
