SD 81640/01 - Réfrigérateur-congélateur AEG - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Réfrigérateur combiné
Caractéristiques techniques principales	Réfrigérateur avec congélateur, classe énergétique A++
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	Environ 70 kg
Capacité totale	Environ 300 litres
Compatibilités	Compatible avec les accessoires AEG
Type de batterie	Non applicable
Tension	220-240 V
Puissance	150 W
Fonctions principales	Fonction de refroidissement rapide, contrôle de la température, éclairage LED
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage du congélateur si nécessaire
Pièces détachées et réparabilité	Pièces détachées disponibles via le service après-vente AEG
Sécurité	Verrouillage de sécurité pour enfants, système de protection contre les surcharges électriques
Informations générales utiles	Garantie de 2 ans, service client disponible pour assistance technique

FOIRE AUX QUESTIONS - SD 81640/01 AEG

Comment régler la température de l'appareil AEG SD 81640/01 ?

Pour régler la température, utilisez le bouton de contrôle situé sur le panneau de commande. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché. Assurez-vous également que la prise fonctionne en testant avec un autre appareil. Si le problème persiste, consultez le service après-vente.

Comment nettoyer l'appareil AEG SD 81640/01 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Pour les parties intérieures, utilisez une éponge légèrement humide. Évitez les produits abrasifs.

L'appareil émet un bruit étrange, que faire ?

Un bruit inhabituel peut indiquer un problème. Vérifiez que l'appareil est sur une surface plane et stable. Si le bruit persiste, débranchez-le et contactez le service client pour une assistance.

Quelle est la capacité de l'appareil AEG SD 81640/01 ?

L'appareil AEG SD 81640/01 a une capacité de 16 litres, ce qui le rend adapté pour de petites à moyennes quantités de stockage.

Comment régler le minuteur sur l'appareil ?

Pour régler le minuteur, appuyez sur le bouton 'minuteur' et utilisez les boutons '+' et '-' pour sélectionner le temps souhaité. Le minuteur émettra un signal sonore lorsque le temps est écoulé.

L'appareil consomme-t-il beaucoup d'énergie ?

L'appareil AEG SD 81640/01 est conçu pour être économe en énergie. Il est classé dans une catégorie énergétique efficace, ce qui permet de réduire la consommation d'électricité.

Où puis-je trouver des pièces de rechange pour l'appareil ?

Les pièces de rechange peuvent être commandées auprès du service client AEG ou sur le site officiel d'AEG. Assurez-vous de disposer du modèle exact pour éviter toute confusion.

L'appareil a-t-il une garantie ?

Oui, l'appareil AEG SD 81640/01 est généralement livré avec une garantie de deux ans. Conservez votre reçu d'achat pour toute réclamation de garantie.

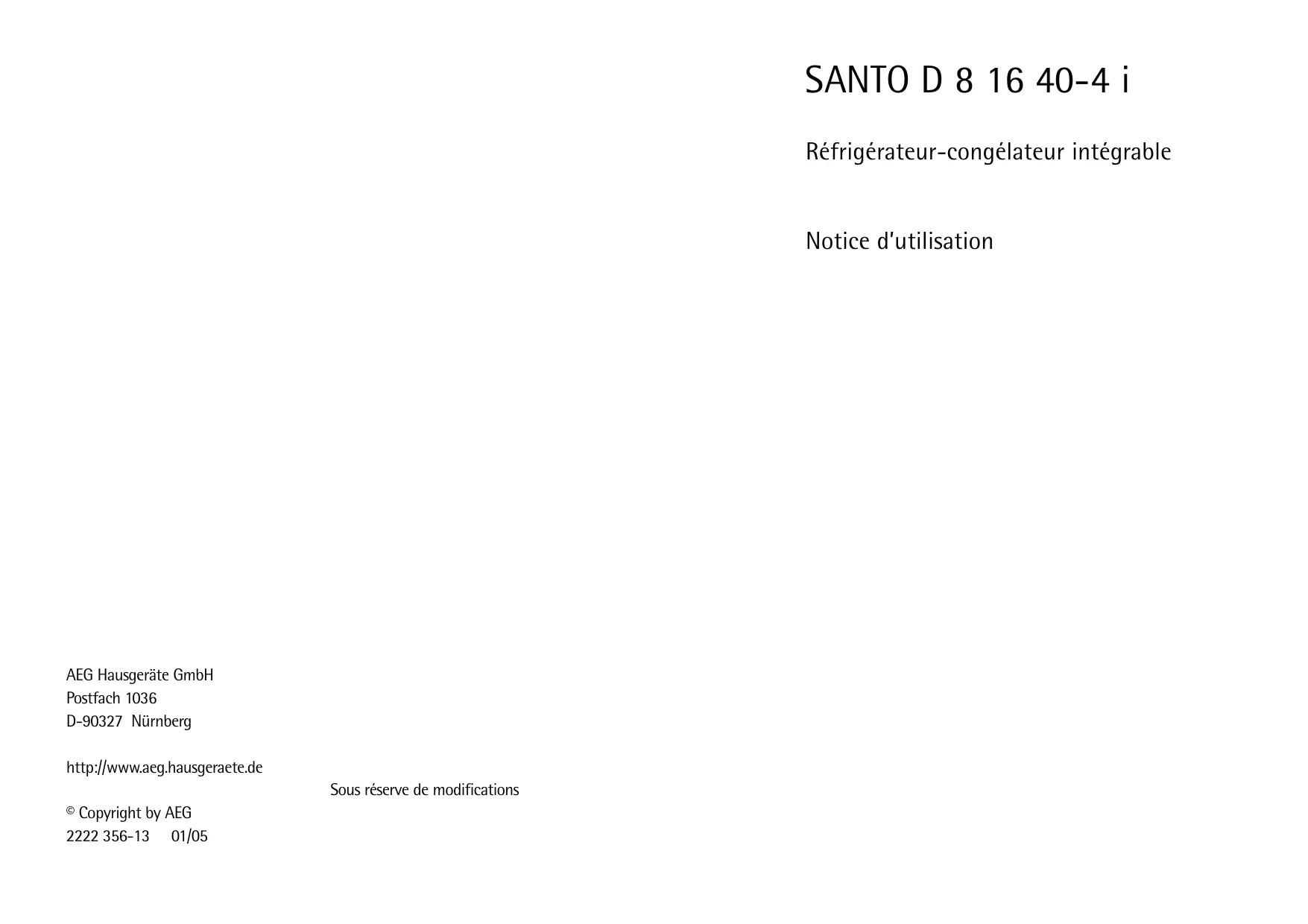

MODE D'EMPLOI SD 81640/01 AEG

Réfrigérateur-congélateur intégrable

Notice d'utilisation

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

Sous réserve de modifications

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord strictement respecter les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporels, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou déléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Respectez la chaîne de froid depuis l'acquisition d'un aliment jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS Senlis

Pour tenir nos engagements, nous écoutons les consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info conso

ISO 9001 Version 2000

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi de 8h30 à 18h00

Pour toute question technique :

Centre de Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'euros dans plus de 150 pays à travers le monde.

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ce passage s'applique à plusieurs modèles techniquement comparables, qui diffèrent par leur équipement. Observez uniquement les indications qui correspondent à votre modèle.

Indications de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

La notice d'utilisation contient des indications qui permettent de remédier soi-même à d'éventuels dérangements. Voir "En cas d'anomalie de fonctionnement". Si ces indications ne suffisent pas, consultez le service après-vente de votre magasin vendeur.

Sommaire

Avertissements importants 5 Avant la mise en service 9 Utilisation de votre appareil 9 Équipement intérieur 10 Les clayette 10 Les balconnets 10 Régulation d'humidité 11 Boîte variable 11 Emplacement des denrées 11 Zone la plus froide 11 Compartiment réfrigérateur 13 Compartiment congélateur 13 Conservation des produits surgelés et congelés du commerce 14 Fabrication des glaçons 14 Démoulage des glaçons 14 Calendrier de congélation 15 Entretien et nettoyage 15 Dégivrage 15 Nettoyage 16 Remplacement de l'ampoule d'éclairage 17 En cas d'absence prolongée ou de non utilisation 17 En cas d'anomalie de fonctionnement 18 En cas d'arrêt de fonctionnement 19 Caractéristiques techniques 19 Niveau sonore 20 Installation 22 Retrait de la protection pour le transport 22 Arrêts pour clayettes 22 Emplacement 22 Branchement électrique 22 Réversibilité des portes 23 Dimensions de la niche 24 Votre appareil a besoin d'air 25 Encastrement 25 Service 29 Garantie 29

Service

Au chapitre "En cas d'anomalie de fonctionnement" sont rassemblées les sources d'anomalie les plus fréquentes, auxquelles vous pouvez remédier vous-même. Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

Signalez au service après-vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil.

Afin de répondre rapidement, nous vous recommandons de l'inscrire à cet endroit:

PNC:

S-No:

Garantie

Conformément à la Législation en vigueur, Votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

SAS au capital de 67 500 000 €

552 042 285 RCS SENLIS

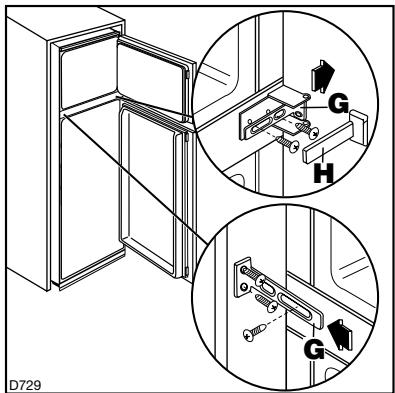

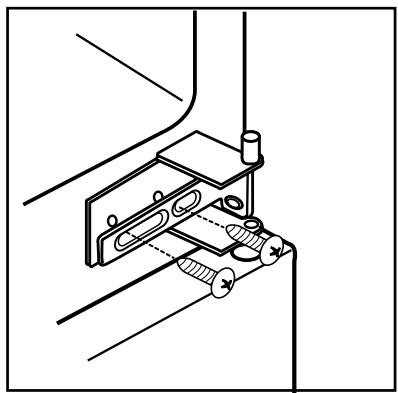

Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

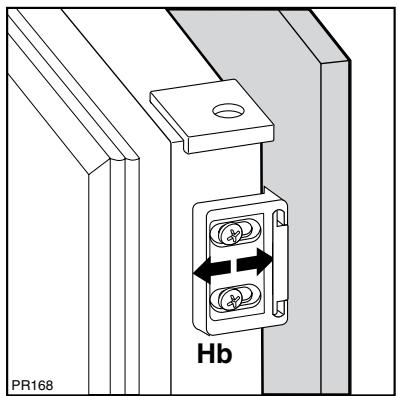

Pour effectuer l'éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.

À la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

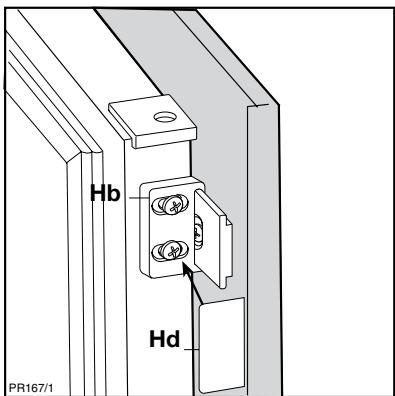

Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).

En cas de fixation latérale de l'appareil au meuble colonne, desserrez les vis des équerres (G) et déplacez celles-ci d'après la Fig.; Fixez à nouveau; Appliquez le couvercle (H).

Avertissements importants

Ces avertissements ont été redigés pour votre sécurité et celle d'autrui Utilisation

• Cet appareil a été créé pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet article. Cela représente un danger pour vous.
• Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les bâtonnets glacés de leur sortie de l'appareil ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
• Les réfrigerateurs et / ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments.
• Si la température ambience est inférieure ou égale à 10°C, les performances du compartiment congélateur ne seront plus assurées. Ceci est aussi valable lorsque l'interrupteur de température ambience est basculé (si votre appareil en est équipé).
• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et congélation, certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risquez d'endommager irrémédiablement l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
• Ne décollez pas les bacs à glaçons avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment température, elles pourraient éclater.
• Débranchez toujours la prise de courant avant de procéder au nettoyage inté
• Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques, mélangeurs,...) à l'intérieur de l'appareil.

Stockage des denrées dans les réfrigérateurs et règles d'hygiène

La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.

À la maison, le bon usage du réfrigérateur et le respect de règles rigoureuses contribuent de façon significative et efficace à l'amélioration de la conservation des aliments.

Conservation des aliments/maître des températures

• Stockez les aliments selon leur nature dans la zone appropriée:

Zone tempérée: Boissons, œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuites, fruits et légumes frais.

Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.

Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emballage vendus sous sachet plastique et plus généralement, tout produits frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.

• Nettoyer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.
• Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent.
• Ne pas réutiliser des utensiles ayant déjà servi (cuillère en bois, planche à découper) sans les avoir bien nettoyés au préalable.
• Attendre le refroidissement complet des préparations avant de les stocker

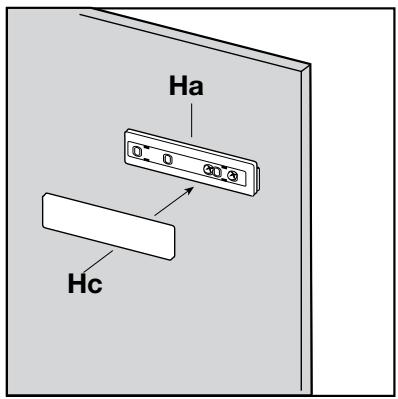

Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).

Ouvrir la porte de l'appareil et celle du meuble à environ. Introduire l'équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure.

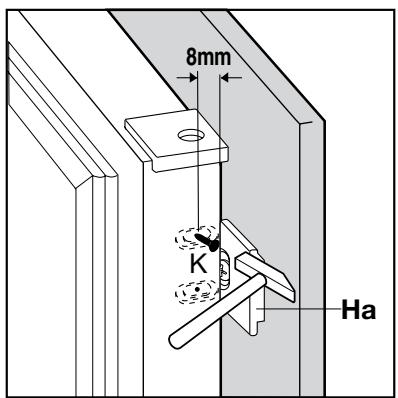

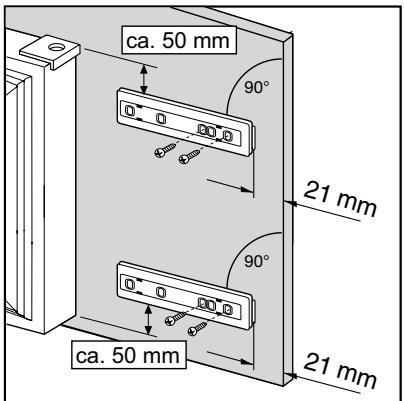

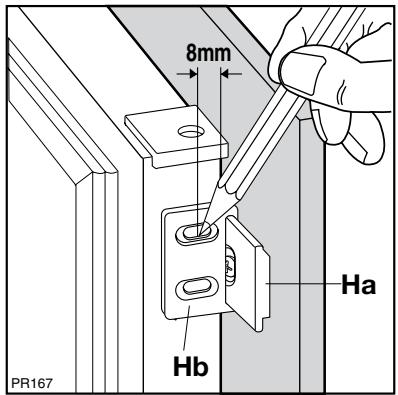

Enlever les équerres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).

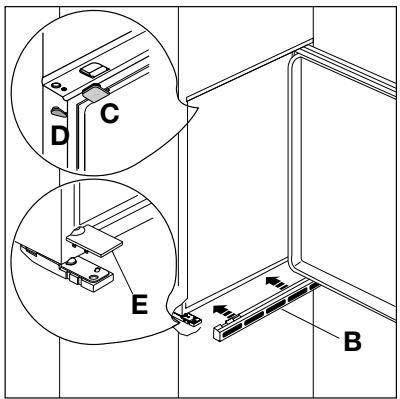

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.

Applique la grille d’aération (B) et le couvre-charnière (E).

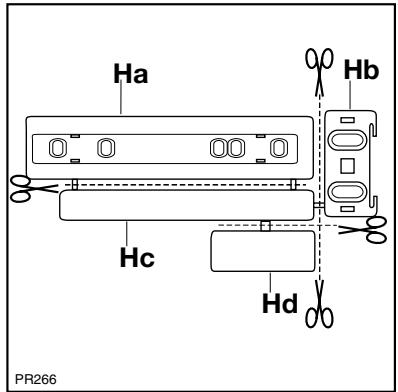

Séparer les pièces Ha, Hb, Hc, Hd comme l'indique la figure.

Poser la glissière (Ha) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes. Avant d'avoir pratiqué les trous, fixer la glissière avec les vis fournies.

(ex: soupe).

• Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.

Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page "UTILISATION").

La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d’un thermomètre placé, dès le départ, dans un récipient rempli d’eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit d'entretien sans effet oxydant sur les parties métalliques, puis rincez avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant ajusté au réfrigérateur.
• Retirez les suremballages du commerce avant de placer les aliments dans le réfrigérateur (par exemple, suremballages des packs de yaourts). Couvrez les aliments.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.

Installation

• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.

Important: en cas de dommage du cable d'alimentation, il ne doit être remplacé que par un professionnel qualifié.

• L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil.
• Suivez les instructions données pour l'installation.
• Après la livraison, attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Cet appareil est lourd. Faites attention lors de son déplacement.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Protection de l'environnement

Tous les matériaux marqués par le symbole , >PE< (polyethylene), >PS< (mousse de polystyrene) sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

• Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C. F. C. contribuant ainsi à préserver l'environnement.
• Les C. F. C. sont remplacés par des hydrocarbures.

Le circuit réfrigérant de cet appareil contient de l'isobutane (R 600 A) : les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçu une formation spécifique pour le R 600 A.

Ce gaz est néanmoins inflammable :

1. Ne faites pas fonctionner d'appareils électriques (par exemple: sorbetières électriques, mélangeurs ou sèche-cheveux pour accélérer le dégivrage,...) à l'intérieur de votre appareil. 2. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas:
2. Evitez les flammes vives (briquet) et tout autre allumage (étincelles).
3. Aérez la pièce où se trouve l'appareil.
4. Si vous vous débarrasssez de votre appareil, veillez à ne pas détruire les circuits frigorifiques.
5. Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture mécanique, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d'alimentation électrique au ras de l'appareil. Renseignez-vous auprès des services de votre commune pour la reprise de l'appareil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Instructions pour l'encastrement

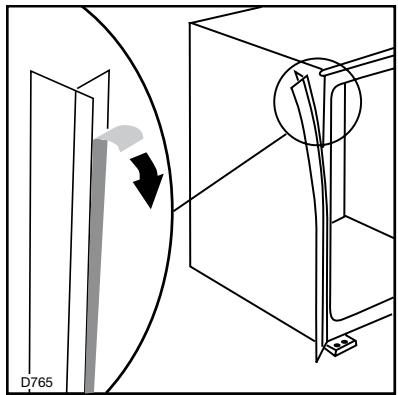

Coller le cache-jointure sur l'appareil comme l'indique le dessin.

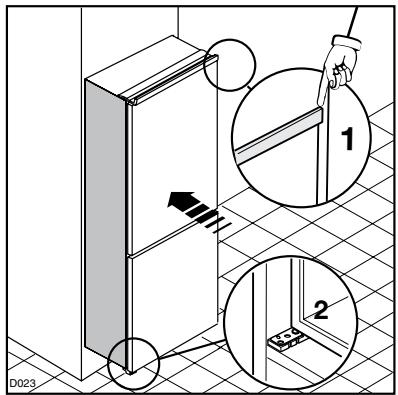

Insérer l'appareil dans la niche en l'appuyant contre la paroi intérieure, correspondant au côté d'ouverture de la porte, jusqu'à ce que le cache supérieur soit à fleur (1) et veiller à ce que la charnière du bas soit alignée sur la paroi du meuble (2).

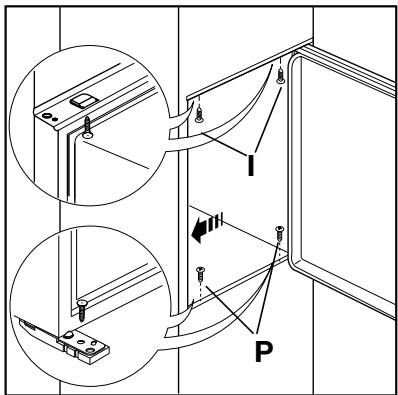

Fixez l'appareil à l'aide des 4 vis livrées dans le kit. (I = courtes) (P = longues).

Si la température à l'intérieur de la pièce est trop BASSE (en hiver, par exemple), il se peut que les joints n'adhèrent pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints retrouvent leurs dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.

Dimensions de la niche

Hauteur 1580 mm

Profondeur 550 mm

Largeur 560 mm

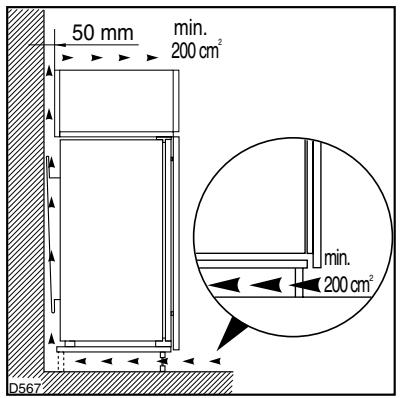

Votre appareil a besoin d'air

Pour des raisons de sécurité, la ventilation doit être prévue comme indiquée ci-contre.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes :

profondeur 50 mm

largeur 540 mm

Avant la mise en service

Votre appareil étant destiné au stockage des aliments, prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.

Rincez et séchez soigneusement.

Attendez 2 heures avant de brancher votre appareil et de procéder au réglage du thermostat.

Le thermostat

La température à l'intérieur du compartiment est régée par un thermostat gradué de «1» à «6», la position «6» représentant la température la plus froide. La position «0» entraîne l'arrêt de fonctionnement du compresseur.

Les repères «1» et «6» étant des repères extrêmes, nous vous conseillons lors de la mise en service d'effectuer un premier réglage sur une position médiane en tenant compte des remarques ci-dessous ; ensuite, seule votre expérience vous permettra de déterminer la position convenant le mieux.

À la mise en service ou après un arrêt prolongé et si vous souhaitez utiliser le compartiment congélateur, placez le thermostat sur la position 6 pendant 2 heures environ, avant d'introduire les produits surgelés ou congelés dans le compartiment congélateur. Ramenez ensuite le thermostat sur une position d'utilisation normale.

Remarques :

La température à l'intérieur du compartiment est fonction de plusieurs facteurs, tels que la température ambiante, la quantité de denrées stockées, la fréquence d'ouverture de la porte, etc.

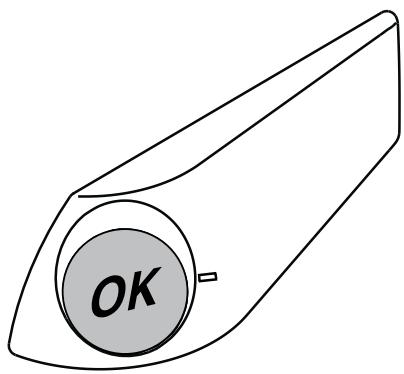

Indicateur de température : Pour vous aider au bon réglage de votre appareil, nous avons équipé votre réfrigerateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de température "OK" apparaisse.

Si "OK" n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le thermostat sur une position supérieure.

L'indicateur "OK" apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

À chaque modification du thermostat, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder, si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTA : Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température ; attendez au moins 12h avant de réajuster le thermostat.

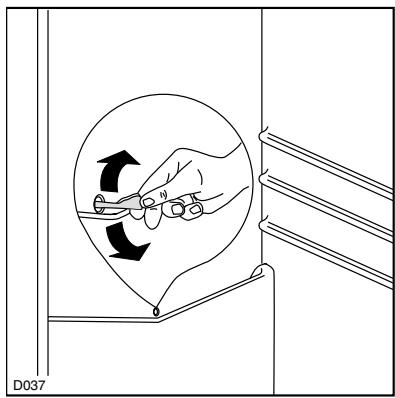

Si l'évaporateur du compartiment réfrigerateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambience élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure, jusqu'à atteindre de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique du compartiment réfrigerateur ne s'effectue que si le compresseur s'arrête par intermittence.

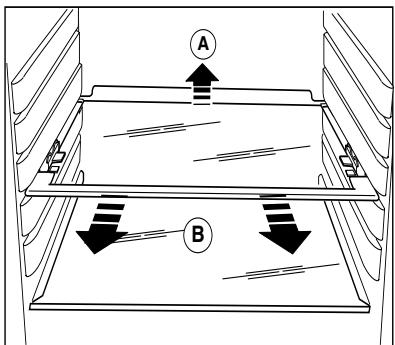

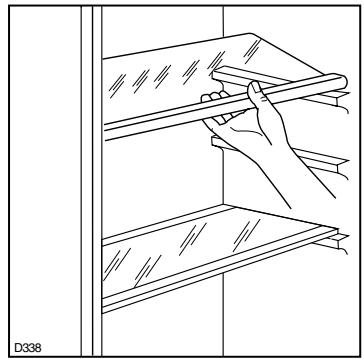

Les clayettes

Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs selon vos besoins. Seule la clayette située sur le(s) bac(s) à légumes doit rester à cet emplacement.

Pour retirer les clayettes, tirez-les vers vous et soulvez-les.

Si votre appareil est équipé de demi-clayettes, vous pouvez retirer la demi-clayette avant afin de placer des aliments de grande hauteur sur la clayette située en dessous.

Les balconnets

Il est possible de modifier la position en hauteur des balconnets sur la contreporte selon vos besoins. Pour les retirer, soulevez-les vers le haut.

imperativement être accessible.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié.

Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

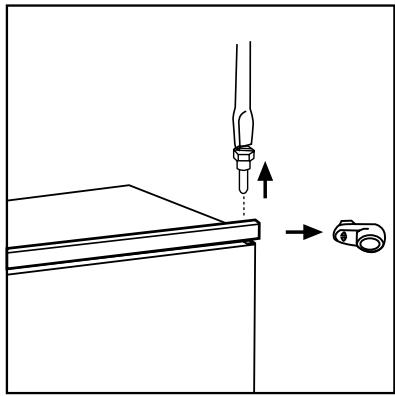

Réversibilité des portes

L'appareil est livré avec l'ouverture à droite. Pour changer le sens d'ouverture de la porte, suivez les indications ci-dessous avant l'installation.

Attention! Pendant le déplacement de la butée de porte, l'appareil ne doit pas être branché sur le secteur. Débrancher préalablement la fiche secteur.

1. Dévissez le pivot supérieur et enlevez la charnière
2. Dégagez la porte supérieure
3. Dévissez la charnière intermédiaire et les équres et remontez-les sur le côté opposé
4. Remontez la porte supérieure, le pivot supérieur et la charnière sur le côté opposé

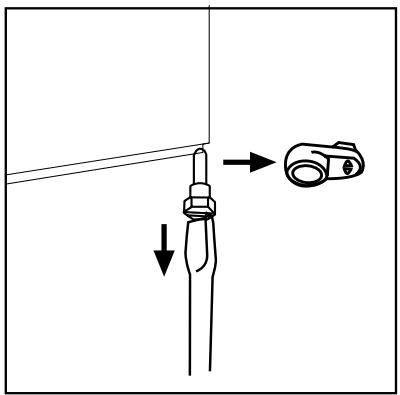

5. Dévissez le pivot inférieur et enlevez la charnière et remontez-les sur le côté opposé

La réversibilité des portes une fois effectuée, contrôle que les joints magnétiques adhérent à la carrosserie

Retrait de la protection pour le transport

L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.

Retirez toutes les bandes autocollantes et cales à l'intérieur de l'appareil.

Arrêts pour clayettes

Votre appareil est équipé d'arrêts pour clayettes qui permettent de les bloquer pendant le transport. Pour les enlever, procédez de la façon suivante : soulevez à l'arrête la clayette et poussez-la vers l'avant jusqu'à ce qu'elle se dégage. Retirez les arrêts.

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, four ou rayons solaires trop intenses).

Veillez à ce que l'air circule librement tout autour de l'appareil (voir instructions pour l'encastrement).

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +10°C et +38°C. Au-delà de ces températures, ses performances peuvent s'en voir diminuées.

Important:

L'appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C 15.100 et aux prescriptions de l'E. D. F.

Utilisez un socle de prise de courant responsable d’une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C 15.100 et aux prescriptions de l'E. D. F.; cette prise de courant doit

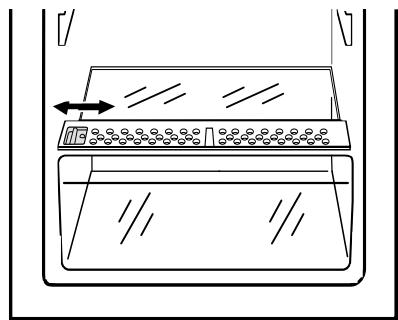

Régulation d'humidité

Une grille d'aération régulable se trouve au-dessus du compartiment à fruits et légumes.

L'ouverture des fentes d'aération peut être réglée en continu à l'aide d'une coulisse.

Coulisse à droite: fentes d'aération ouvertes.

Coulisse à gauche : fentes d'aération fermées.

Lorsque les fentes d’aération sont ouvertes, il s’établit une teneur en humidité moins élevée dans le compartiment à fruits et légumes du fait d’une circulation accrue de l’air. Lorsque les fentes d’aération sont fermées, l’humidité naturelle des denrées alimentaires dans le compartiment à fruits et légumes se conserve plus longtemps.

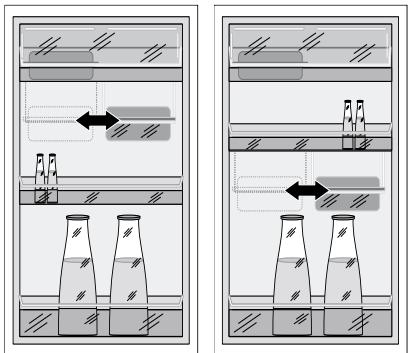

Boîte variable

Certains modèles sont équipés d'une boîte variable fixée sous un de porte et pouvant être déplacée latéralement.

Cette boîte peut être rangée en dessous de chaque compartiment de porte.

Pour la changer de place, soulevez le compartiment de rangement avec la boîte vers le haut hors des logements dans la porte et enlevez l'étrier de retenue hors du guide en dessous du compartiment de rangement.

Pour le placement dans un autre compartiment de rangement, veuillez procéder en ordre inverse.

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le leur nature.

La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clayette inférieure en verre.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

L'espace situé directement au-dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartiment réfrigerateur, comme indiqué par la clayette ou l'autocollant sur la paroi de votre appareil.

La clayette située au-dessus de celle du bac à légumes définit le haut de la zone la plus froide, cette clayette étant amovible, veillez à ce qu'elle soit toujours au même niveau que la limite de zone désignée sur l'autocollant, afin de garantir les températures dans cette zone.

Dans un réfrigérateur la température n'est pas uniforme (à l'exception des appareils à froid ventilé ou brassé).

Chaque type d'aliment a une température de conservation idéale et donc un emplacement précis à respecter.

En réglant correctement votre réfrigérateur, vous obtiendarez des zones correspondant à chaque type d'aliment (voir chapitre "AVENTISSEMENTS IMPORTANTS").

Emplacements	Produits
Compartment congélateur	Bacs à gaçons, produits surgelés et congelés, desserts glacés, produits frais à congeler
Compartment réfrigérateur Clayettes supérieure et centrales	Aliments cuits, entremets et toutes denrées à consommer assez rapidement. Fromages frais, charcuterie.
Clayette inférieure en verre	Viandes, volalles, gibiers et poissons crus. Temps maximum de conservation: 1 à 2 jours.
Bac(s) à légumes	Légumes frais, fruits.
Emplacements	Produits
Contre porte	Les balconnets receivefront, en bas, les bouteil-les, puis en remontant les produits de faible volume et d'emploi courant (crème, yaours...). Le beurre, les fromages cuits et les oeufs trouveront leur place dans les casiers ou étagères appropriés.

Remarques : Les bananes, les pommes de terre, l'ail et les oignons ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.

Bruit dû à la mise en place du meuble

Sources de bruit possibles facies à éliminer

La mise à niveau de l'appareil n'est pas correcte :

Agissez sur les pieds

L'appareil est accolé à d'autres meubles:

Espacez les meubles.

Les accessoires intérieurs sont mal installés:

Retirez les clayettes et/ou les balconnets et remettez-les correctement en place.

Les bouteilles et/ou les boîtes se touchent :

Séparez les différents éléments à l'intérieur de l'appareil.

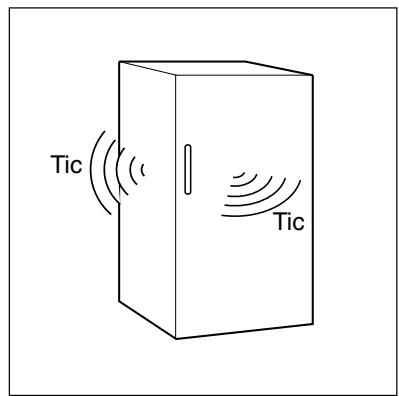

Niveau sonore

Ci-dessous, nous indiquons certaines sources de bruit qui, toutefois, ne compromettent en aucun cas le fonctionnement de l'appareil.

Bruit d'au compresseur

Bruit du à la circulation du fluide frigorigène.

Nos conseils

• N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
• Respectez les conseils pour le stockage des denrées, et les règles d'hygiène alimentaire disponibles au paragraphe "Avertissements importants".
• Afin de permettre une circulation d'air correcte, ne couvrez pas les clayettes de papier ou de feuilles en plastique.

Votre appareil porte le sigle normalisé 4 étoiles, c'est-à-dire qu'il vous permet de congeler vous-même des denrées fraîches et des plats cuisines.

Congeler un aliment, c'est abaisser le plus rapidement possible sa température « à cœur » à -18°C.

Toutefois, si vous désirez congeler plus rapidement, vous pouvez régler le thermostat sur une position plus élevée en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur.

À la mise en service de l'appareil ou après un dégivrage, nous vous conseillons d'attendre 2 heures avant d'introduire les produits frais dans le département congélateur.

Si l'appareil est déjà en fonctionnement, ce délambda n'est pas nécessaire.

Placez les aliments à congeler dans le compartiment congélateur.

Attention: Pour obtenir les meilleurs résultats vous devez tenir compte du pouvoir de congélation de votre appareil, c'est-à-dire de la quantité maximale de denrées que vous pouvez congeler par 24 heures.

Le pouvoir de congélation est indiqué sur la plaque signalétique de votre appareil.

Pour congeler dans les valeurs conditions

• Respectez le pouvoir de congélation de votre appareil, c'est-à-dire la quantité maximale de denrées fraîches que vous pouvez congeler par 24 heures.

Evitez de partager à la fabrication des glaçons pendant le temps de congélation (24 heures) et de placer les produits frais en contact avec les produits déjà congelés.

Conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, la température à l'intérieur du compartiment congélateur doit être maintenue égale ou inférieure à -18°C.

Assurez-vous que l'emballage des aliments est intact et qu'il ne présente aucune trace d'humidité, signe d'un début de décongélation.

Prévoyez un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile. Utilisez des sacs isothermes (dans la mesure du possible).

Repérez la date de fabrication du produit, et respectez la durée de conservation indiquée par le fabricant.

Évitez d'ouvrir trop souvent la porte du compartiment congélateur et ne la laissez ouverte que le temps nécessaire. Une augmentation de la température peut réduire sensiblement la durée de conservation des aliments.

Laissez refroidir les aliments chauds avant de les introduire dans le congélateur.

Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les batonnets glacés dès leur sortie du compartiment congélateur, la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau. Un produit décongelé doit être consommé dans le plus bref délai et ne jamais être recongelé, sauf s'il a été cuis entre-temps.

Fabrication des glaçons

La fabrication des glaçons s'effectue dans le compartiment congélateur.

Remplissez les bacs jusqu'aux trois quarts de leur hauteur, de manière à permettre l'expansion de la glace.

Si votre eau est particulièrement riche en sels minéraux (calcaire notamment), remplissez vos bacs avec de l'eau minérale non gazeuse.

Les bacs en matière plastique vous assurent un démoulage plus facile. Si toutefois vous désirez obtenir des glaçons plus rapidement, nous vous conseillons d'utiliser des bacs métalliques que vous trouverez dans le commerce.

Nous vous recommandons de faire régulièrement de nouveaux glaçons.

Démoulage des glaçons

Le démoulage des bacs en matière plastique s'obtient par simple torsion.

Si vous utilisez des bacs métalliques, passez-les sous l'eau froide pour en

Symptômes

L'appareil vibre

Solutions

Verifiez que:

• l'appareil est correctement calé (voir chapitre "Installation").
• l'appareil n'est pas installé contre une cloison résonnante,
• l'appareil n'est pas situé trop près des meubles.

Si aucun de ces défauts n'est observé, il convient de consulter très rapidement le service après-vente de votre magasin vendeur afin d'éviter toute altération des alimentations. Donnez-lui la référence complète de votre appareil : ces renseignements figurent sur la plaque signalétique située à l'intérieur de l'appareil.

En cas d'arrêt de fonctionnement

Si la panne est de courte durée, il n'y a aucune risque d'altération pour les aliments. Abstenez-vous cependant d'ouvrir la porte.

Si la panne doit se prolonger, transférez les produits surgelés et congelés dans un autre congélateur. L'autonomie de fonctionnement de votre appareil est indiquée au paragraphe "Caractéristiques techniques".

Cette durée est sensiblement raccourcie suivant la charge de l'appareil.

Dès que vous constatez un début de décongélation, consommez les aliments le plus rapidement possible ou recongelez-les après les avoir cuits (aliments crus).

Caractéristiques techniques

Dimensions d'encastrement
Hauteur mm	1580
Largeur mm	560
Profondeur mm	550
Pouvoir de congélation kg/24h	4
Autonomie, en cas de panne, heures *	20

*Selon la Norme NF EN 28187 Cet appareil est conforme aux Directives Communautaires suivantes: -73/23 CEE 19/02/73 (Basse Tension) et modifications successives; -89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Symptômes	Solutions
L'appareil ne fonctionne pas	Vérifiez que: • la prise est effectivement branchée, • les fusibles sont en bon état et n'ont pas disjoncté, • le thermostat n'est pas sur la position " 0".
La température à l'intérieur de l'appareil est trop froide	Vérifiez que: • le thermostat n'est pas sur une position trop élevé
La température à l'intérieur de l'appareil est trop chaude	Vérifiez que: • le thermostat n'est pas sur une position trop BASSE, • les denrées sont correctement placées (voir paragraphe " Emplacement des denrées "), • les alimentés ne sont pas en contact avec l'évaporateur afin que l'air circule librement, • la porte est correctement fermée, • le joint de porte est en bon état et propre, • trop d'aliments n'ont pas été introduits en même temps, • l'appareil est dans une pièce où la circulation d'air est normale, • l'appareil n'est pas situé à proximité d'une source de chaleur.
L'éclairage interieur ne fonctionne pas	Vérifiez que: • l'ampoule n'est pas défectueuse.
I y a du givre sur l'évaporateur	Vérifiez que: • le thermostat n'est pas sur une position trop élevé,. • les alimentés ne sont pas en contact avec l'évaporateur afin que l'air circule correctement, • le joint de porte est en bon état et propre.
Il y a des traces d'eau au fond du comparti-ment réfrigérateur	Vérifiez que: • l'orifice d'écoulement de l'eau de dégivrage n'est pas obstrué.

Ne décollez jamais les bacs à glaçons avec un couteau ou tout autre objet tranchant, vous risqueriez de détériorer irrémédiablement l'évaporateur.

Calendrier de congélation

• Les symboles qui figurent sur les tiroirs correspondent à différents types de produits congelés.
• Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des aliments et du traitement qu'ils ont subi avant la congélation. La valeur inférieure s'applique toujours aux aliments contenant un fort pourcentage de graisse.

26 48 612

Dégivrage

Compartiment réfrigérateur

Le dégivrage du compartiment réfrigérateur s'effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part.

Compartment congélateur

Périodiquement (toutes les 2 ou 3 semaines), à l'aide d'une spatule en plastique, grattez la mince couche de givre qui recouvre les parois. Il n'est pas nécessaire de débrancher l'appareil et d'enlever les produits contenus dans ce compartiment.

N'utilisez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur.

Une ou deux fois par an, ou chaque fois que l'épaisseur du givre excède 5 mm environ, il est recommandé de procéder au dégivrage complet.

Pour dégivrer complètement l'appareil

1. Choisissez le moment où votre appareil est peu garni.
2. Comme une élevation de température peut alterer les denrées congelezés, mettez le thermostat sur la position " 6 ", 12 heures avant d'effectuer le dégivrage pour assurer une réserve de froid (une baisse de température des aliments).
3. Mettez le thermostat sur la position " 0 ". Débranchez l'appareil.
4. Sortez les bacs à glaçons et éventuellement les denrées congelées. Enveloppez celles-ci dans plusieurs feuilles de papier journal, ou dans des emballages isothermes. Conservez-les dans un endroit frais.
5. Maintenez la porte ouverte.

Le dégivrage une fois terminé; épincez et séchez soigneusement et rebranchez l'appareil si nécessaire.

Deux heures plus tard, replacez les produits surgelés et congelés (s'il y a lieu).

Nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

N'utilise jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.

Il est indispensable de maintenir votre appareil en parfait état de propreté.

Nettoyage intérieur

Il est recommandé de nettoyer le compartiment réfrigérateur très régulièrement et le compartiment congélateur chaque fois que vous procédez au dégivrage complet.

Compartment réfrigérateur

• Retirez tous les accessoires (clayettes, balconnets, bac(s) à légumes, etc...). Lavez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit utilisé pour la vaisselle par exemple) ; rincez à l'eau javellisée et séchez très soignement.
• Lavez les parois intérieures du compartiment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage du réfrigérateur avec le bâtonnet se trouvant dans l'orifice.
• Lavez le joint de porte en caoutchouc sans omettre de nettoyer également

sous le joint.

Compartment concélateur

À l'occasion d'un dégivrage, lavez le compartiment et le joint de porte à l'aide d'une éponge et d'un détergent doux. Rincez et séchez soigneusement.

Nettoyage extérieur

Lavez l'ensemble de la carrosserie à l'eau tiède savonneuse. Rincez et séchez soigneusement.

Dépoussiérez le condenseur (grille située à l'arrière de l'appareil) à l'aide d'un aspirateur ou d'une brosse.

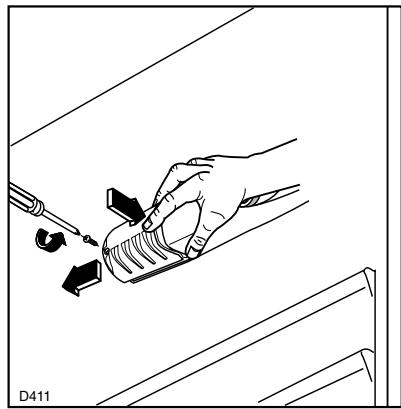

Remplacement de l'ampoule d'éclairage

L'ampoule est accessible à travers l'ouverture prévue à cet effet dans le diffuseur.

Pour remplacer l'ampoule

• Débranchez l'appareil.
• Dévissez la vis de fixation du diffuseur.
• Décrochez la partie mobile en exerçant une pression sur celle-ci.
• Remplacez l'ampoule par un modèle semblable (max. 15W).
• Remplacez le cache et la vis de fixation. Rebranchez l'appareil.

En cas d'absence prolongée ou de non-utilisation

Débranchez, videz, dégivrez et nettoyez l'appareil.

Maintenez la porte entrouverte pendant toute la durée de non-utilisation. Si toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci et tenez compte de sa charge et de son autonomie de fonctionnement.

En cas d'anomalie de fonctionnement

La fabrication de cet appareil a fait l'objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après-vente.
