EFM0420 - Moteur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moteur externe pour hotte aspirante
Marque	Electrolux
Modèle	EFM0420
Hauteur	17,1 cm
Largeur	44 cm
Profondeur	42,5 cm (53,6 cm avec raccord d'évacuation)
Puissance nominale	210 W
Tension d'alimentation	220-240 V
Diamètre de raccordement	150 mm
Type d'installation	Fixation murale
Utilisation	Intérieur uniquement
Accessoires fournis	Gabarit de perçage, 4 vis + 4 chevilles, 1 raccord d'évacuation, 4 vis de fixation, 4 manchons métalliques, 8 rondelles, 4 silent blocks en caoutchouc
Fonction principale	Déplacer l'air aspiré par la hotte vers l'extérieur
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau
Sécurité	Ne pas installer à l'extérieur ; respecter les consignes de la notice de la hotte
Pièces détachées	Contacter le service client Electrolux
Réparabilité	Faire appel à un professionnel qualifié
Garantie	Garantie légale – contacter le vendeur
Service client	Info Conso Electrolux : 08 90 71 03 44 (0,15 €/min)
Recyclage	Appareil soumis à la directive DEEE – ne pas jeter aux ordures ménagères
Installation	Réservée à une personne qualifiée ; ne pas mettre sous tension avant la fin de l'installation

FOIRE AUX QUESTIONS - EFM0420 ELECTROLUX

Comment installer le moteur externe EFM0420 ?

L'installation doit être réalisée par une personne qualifiée. Fixez le groupe moteur au mur à l'aide des 4 vis, chevilles, rondelles, manchons et silent blocks fournis. Montez le raccord d'évacuation sur le moteur avec les 4 vis fournies. Raccordez le tuyau provenant de la hotte et le tuyau vers l'extérieur. Ne mettez pas l'appareil sous tension avant la fin complète de l'installation. Consultez également la notice de la hotte.

Quels sont les accessoires fournis avec le moteur ?

Le kit comprend : 1 gabarit de perçage, 4 vis + 4 chevilles murales, 1 raccord d'évacuation, 4 vis de fixation du raccord, 4 manchons métalliques, 8 rondelles et 4 silent blocks en caoutchouc.

Quelle est la puissance du moteur EFM0420 ?

La puissance nominale du moteur est de 210 W.

Puis-je installer ce moteur à l'extérieur ?

Non, cet appareil est conçu pour une installation intérieure uniquement, à l'abri de l'humidité et des intempéries.

Comment raccorder le moteur à la hotte ?

Le moteur se raccorde à la hotte via un tuyau d'évacuation. Utilisez le raccord d'évacuation fourni (diamètre 150 mm). Assurez-vous que la hotte est compatible et suivez les instructions de la notice de la hotte.

Quel est le diamètre du raccord d'évacuation ?

Le diamètre du raccord d'évacuation est de 150 mm.

Que faire en cas de problème avec le moteur ?

En cas de dysfonctionnement, contactez le service client Electrolux. Ne tentez pas de réparer vous-même l'appareil, faites appel à un professionnel qualifié.

Ce moteur est-il compatible avec toutes les hottes Electrolux ?

Le moteur est conçu pour être utilisé avec une hotte à évacuation extérieure. Vérifiez la compatibilité dans la notice de votre hotte ou contactez votre revendeur.

Comment entretenir le moteur externe ?

Nettoyez le moteur avec un chiffon sec. N'utilisez pas d'eau ni de produits abrasifs. Veillez à ce que les orifices de ventilation ne soient pas obstrués.

Où trouver le service client Electrolux ?

Vous pouvez contacter Info Conso Electrolux au 08 90 71 03 44 (0,15 € TTC/min) du lundi au vendredi, ou par email à [e-mail]. Pour les questions après-vente, appelez le 08 92 68 24 33 (0,34 € TTC/min).

MODE D'EMPLOI EFM0420 ELECTROLUX

Notice d'utilisation

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous tiemoignez enChoosingant un apparéil Electrolux qui, nous espérons vous accompagnera/agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus/agréable.

You pouvez en voir quelques exemple sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvertre ce guide qui vous permettra de profiter au moins de tous les avantages de votre nouvel apparéil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sénéniète.

A bientôt.

Les symboles suivants sont utilisés dans cette notice d'utilisation:

Informations importantes sur la sécurité personnelle et informations sur comment éviter de déterminer l'appareil

Informations generales et conseils

Informations sur la protection de l'environnement

Cet apparéilportelesymbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant lesDéchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole « présent sur l'appareil ou sur la documentation qui

l'accompagne indique que ce produit ne peut enaucun cas etre traité comme dechet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Consignes de sécurité

• Cet apparéil ne peut être installé qu'en interieur, dans un endroit à l'abri de l'humidité, de sources de chaleur et d'évènements météorologiques.
• Cet apparéil ne peut être utilisé seul, il faut le raccorder à une hotte à évacuation extérieure appropriée.
• Veuillez consulter la notice d'instructions de la hotte pour s'assurer si elle est compatible avec cet apparéil, en cas de doute contactez votre magasin vendeur.
• Veillez à bien respecter toutes les consignes de sécurité contenues dans la notice d'utilisation de la hotte à évacuation extérieure.

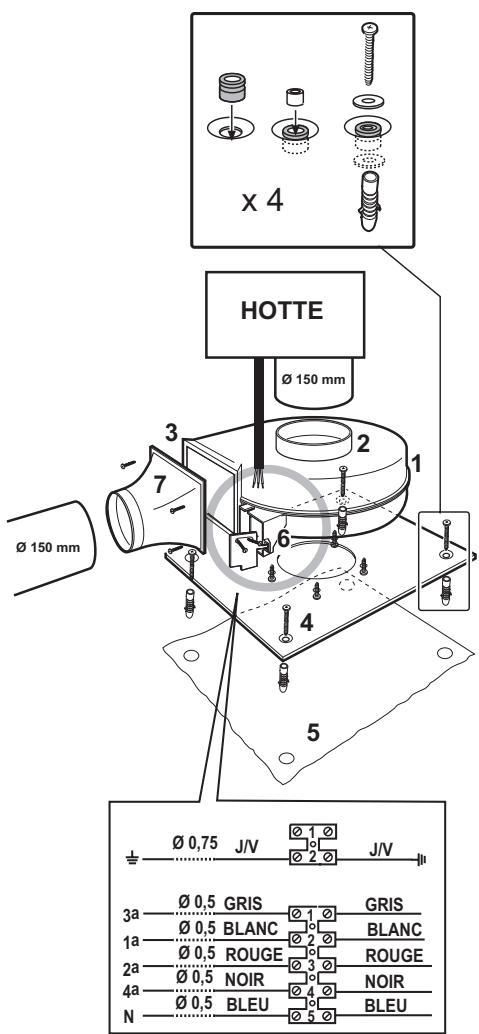

Description du moteur externe

Voir aussi dessin page 6

1.moteur
2. orifice de raccordement du tuyau provenant de la hotte.
3.évacuation du moteur vers l'extérieur
4.plaque de fixation du moteur
5.gabarit de perçage
6.raccordement electrique de la hotte
7.raccord d'évacuation, 0 150 mm

Installation

\section*{Caracteristiques techniques}

Dimensions (en cm):
Hauteur:	17,1
Largeur:	44
Profondeur:	42,5 (53,6 avec raccord d'évacuation monté)
Puisance nominale Moteur:	210 W
Branchement électrique:	220-240 V

Accessoires

1 gabarit de perçage
4 vis + 4 chevilles murales pour la fixation du moteur.

1 raccord d'évacuation.
4 vis de fixation du raccord d'évacuation.
4 manchons en métal
8 rondelles
4 "silent blocks" en caoutchouc

Montage

• Ne mettez pas l'appareil sous tension tant que son installation n'est pas complètement terminée.

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur.

Fixez le groupe moteur à l'endetroit voulu à l'aide de 4 vis, 4 chevilles, 8 rondelles, 4 manchons et 4 silent blocks comme illustré, voir dessin ci-contre.
Montez le raccord d'évacuation sur le moteur à l'aide de 4 vis.
- Raccordez le tuyau d'évacuation provenant de la hotte et le tuyau d'évacuation à raccorder à un dispositif d'évacuation vers l'extérieur.
- Procedez à l'installation électrique de la hotte.
Veuillez consulter à ce propos la notice d'instructions de la hotte.

Garantie/service-clientèle

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre(APpeuil, de vous

communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Si vous nevez nous contacter

Pour tener nos engagements, nous écoulons les Consommateurs Info Conso Electrolux est le lien privilégiié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximate pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'eventail de nos gamas de produits et vous apporte des infos pour vous aider dans votrechioix en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêls. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

Info Conso Electrolux BP 50142 - 60307 SENLIS CEDEX

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute autre question:

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34 € TTC/mn)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
