Type de produit	Enceinte colonne
Marque	Klipsch
Modèle	RF-42MKIIC
Catégorie	Enceinte audio
Alimentation	Passive (non amplifiée)
Nombre de voies	2 voies
Haut-parleur grave	2 x 4 pouces
Haut-parleur aigu	1 x 1 pouce (tweeter à dôme)
Réponse en fréquence	Non spécifié dans la notice
Impédance nominale	8 ohms (typique)
Dimensions (approx.)	Hauteur : 89 cm, Largeur : 18 cm, Profondeur : 26 cm
Poids (approx.)	12 kg
Finition	Noir (typique)
Grille	Amovible
Bornes de raccordement	2 paires (bi-câblage possible)
Support fourni	Pointes de pied pour modèles à piètement
Placement recommandé	Avant gauche/droite, écart de 1,8 à 4,6 m
Entretien	Dépoussiérage avec chiffon humide, aspiration de la grille
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les orifices de ventilation
Garantie	5 ans (États-Unis et Canada)

FOIRE AUX QUESTIONS - RF-42MKIIC KLIPSCH

Comment déballer l'enceinte RF-42MKIIC ?

Ouvrez une extrémité du carton, retournez l'enceinte et sortez-la. Retirez tous les matériaux d'emballage internes et réinstallez la grille. Inspectez l'enceinte pour détecter d'éventuels dommages.

Comment installer les pointes de pied ?

Retournez l'enceinte sur la moquette et vissez les pointes dans les bagues taraudées au bas des pieds. Réglez la longueur pour que l'enceinte soit horizontale. Demandez de l'aide pour la remettre en position.

Quel est le placement optimal pour les enceintes avant ?

Placez les enceintes avant gauche et droite le long d'un même mur, espacées de 1,8 à 4,6 mètres, à la même hauteur et orientées vers la position d'écoute. Pour un système home-cinéma, placez-les de chaque côté de l'écran.

Comment raccorder l'enceinte à l'amplificateur ?

Mettez l'amplificateur hors tension. Raccordez les bornes positives (rouges) de l'enceinte aux bornes positives de l'amplificateur, et les bornes négatives (noires) aux négatives. Utilisez du câble de cuivre de 1,3 mm² minimum. Les barrettes de couplage doivent rester en place.

Puis-je bi-câbler l'enceinte ?

Oui, certaines enceintes Reference possèdent deux paires de bornes. Pour bi-câbler, retirez les barrettes de couplage et raccordez chaque paire à un amplificateur dédié. Consultez le manuel de votre récepteur pour les instructions détaillées.

Comment nettoyer l'enceinte ?

Dépoussiérez l'ébénisterie avec un chiffon humidifié. N'utilisez jamais de produits abrasifs ou solvants. Nettoyez la grille avec un aspirateur muni d'une brosse souple. Ne pulvérisez aucun produit sur les haut-parleurs.

Quel réglage de gestion des graves utiliser ?

Pour les enceintes colonne comme la RF-42MKIIC, utilisez le réglage pleine gamme "Large" sur votre récepteur. Pour les enceintes compactes, utilisez le réglage "Small". Consultez le manuel de votre électronique pour équilibrer les niveaux.

L'enceinte est-elle garantie ?

Oui, Klipsch garantit ce produit contre tout vice de matériaux et de main-d'œuvre pendant 5 ans à compter de la date d'achat (États-Unis et Canada). Pour les autres pays, la garantie est conforme aux lois en vigueur. Conservez la facture d'origine.

Quels sont les avertissements de sécurité importants ?

Ne pas ouvrir l'appareil (risque d'électrocution). Ne pas exposer à l'eau ni à l'humidité. Ne pas obstruer les orifices de ventilation. Ne pas poser de sources de flammes nues (bougies) sur le produit. Débranchez avant nettoyage.

Où trouver la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction par email.

MODE D'EMPLOI RF-42MKIIC KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les averissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet apparéil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximé de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cusinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
10. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommendé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant cause des blessures.
11. NE PAS exposer cet appeareil à des éclaboussures ou des égouttements et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase, ne soit posé dessus.

Le point d'exclamation contenu dans un triangle équilatéral avertit l'utilisateur de la présence, dans la documentation qui accompagne l'appareil, de consignes d'utilisation et de maintenance importantes.

L'éclair fléché dans un triangle équilatéral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque de chocolélectrique.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet apparéil à la pluie ni à l'humidité.

AVERTISSEMENT

AVERTISSEMENT: Ne pas ouvrir! Risque d'électrocution. Les tensions préesntes dans cet appeareil peuvent être mortelles. Cet appeareil ne contient pas de pieces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un reparateur professionnel compétent.

AVERTISSEMENT: Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.

DEBALLAGE

Tous les modèles

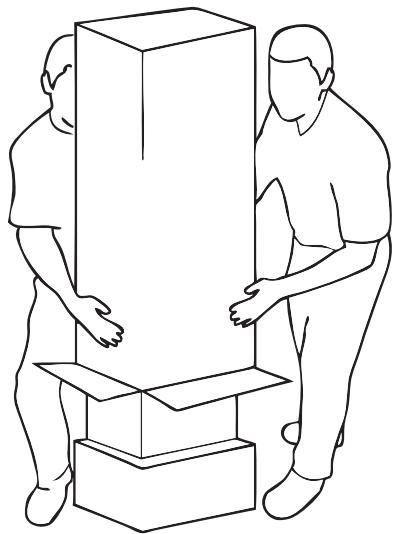

• Ouvrez une extrémité du carton, returnez l'enceinte et sortez-la du carton. (Voir la figure 1.)
• Retirez tous les matériaux d'emballage internes, y compris les sacs en plastique, et réinstallé la grille sur l'avant du caisson.

Inspectez l'enceinte pour constater d'eventuels dommages survenus pendant le transport. Si des dommages sont découverts, informez immédiatement le revendeur Klipsch ou la société responsable du matériel pendant le transport. Conservez tout l'emballage pour une utilisation eventuelle ultérieure.

Modèles à piètement

Les modèles à piètement sont fournis avec des pointes de pieds permettant une meilleure immobilisation sur les sols recouverts de moquette.

• Renversez l'enceinte sur la moquette et vissez les pointes dans les bagues taraudées au bas des pieds. Faites attention lorsque vous remettez l'enceinte droite car les pointes sont acérées! (Voir la figure 2.)
• Demandez de l'aide pour soulever l'enceinte et la remetre en position.
• Réglez la longueur de chaque pointe pour que l'enceinte soit bien horizontally après la mise en position.

Modèles de bibliothèque, de canal central et ambiophoniques

Ces modèles sont fournis avec des patins autocollants en caoutchouc pour la protection du sol. (La figure 2 indique comment lesmettre en place.)

PLACEMENT DANS LA PIECE

Les enceintes Reference offrent un bon fonctionnement dans diverses configurations ; toutfois, l'observation des conseils ci-dessous permet d'optimiser les résultats :

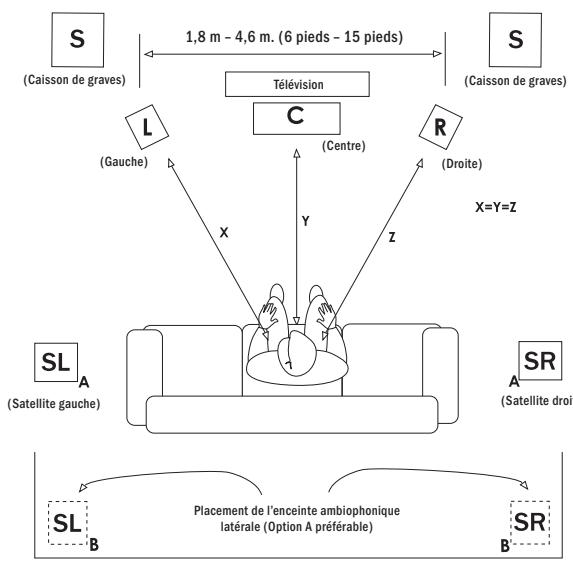

Enceintes avant gauche et droite (voir les figures 3 et 4)

• Placez-les le long d'un même mur, espacées de 1,8 à 4,6 mètres.
• En cas d'utilisation dans un système de cinéma-maison, mettez les enceintes à côte de l'écran.
• Placez-les à égale distance du mur arrêté.
• Placez-les à la même hauteur par rapport au sol (pour les modèles sans piétement), avec les haut-parleurs d'airg à la hauteur d'oreille d'un auditeur assis.
• Orientez les enceintes vers la position d'écoute et mettez-les de niveau ou à l'avant par rapport à tout obstacle adjacent.
• Placées près d'un coin ou d'un mur, les enceintes produit le niveau de graves le plus élevé, tandis que l'énergie des graves est réduite lorsque les enceintes sont éloignées des cloisons de la pierce.
• Le placement asymétrique d'une paire d'enceintes par rapport aux murs latéraux adjacents peut adoucir les inégalités induites par la pierce dans les graves.
• Les modèles de bibliothèque peuvent être placés sur des étagères ou sur des socles en option.
• Suívez les conseils ci-dessus de façon à Obtir un résultat qui vous soit/agréable et compenser les caractéristiques acoustiques de la pièce.

Enceintes de canal central (voir les figures 3 et 4)

• Placez l'enceinte juste au-dessus ou au-dessous de la partie centrale de l'écran.
• Ces modèles comprend une tige d'inclinaison qui permet de corriger l'orientation des enceintes installées au-dessus ou au-dessous de la hauteur d'oreille d'un auditeur assis.
• Utilisez les patins en caoutchouc autocollants pour recouvrir les trouss des bagues taraudées (2) si la tige d'inclinaison n'est pas utilisé. (Voir la figure 6.)

Enceintes ambiophoniques (voir les figures 3 et 4)

• Placez les enceintes à environ 60~cm au dessus de la hauteur d'oreille d'un auditeur assis (ce qui correspond généralement à une hauteur comprise entre 1,5 et 2,15 mètres au-dessus du sol).
• Les enceintes ambiophoniques doivent être placées sur les murs directement adjacents à la position d'écoute. Il est également possible de les installer sur le mur derrière la position d'écoute.
• Le placement final des enceintes ambiophoniques dépend des caractéristiques de la pierce.
• À l'aide du support mural fourni, accrochez l'enceinte sur une vis insérée dans un poteau mural ou un ancrage de cloison sèche ayant la capacité de charge requise. (Voir la figure 4.)
• Au besoin, consultez votre revendeur Klipsch pour obtenir les supports de montage mural régables en option. Ces supports de montage utilisent les bagues taraudés situées à l'arrête du caisson.

ATTENTION! N'utilisez jamais le support de montage fourni pour accrocher l'enceinte au plafond.

RACCORDEMENT

ATTENTION! Avant tout raccordement, mettez l'amplificateur hors tension.

Les enceintes sont pourvues de bornes de raccordement positives (rouges) et négatives (noires) placées à l'arrière. Elles correspondant aux bornes positive et négative du canal voulu (gauche, droit, central, arrière, etc.) de l'amplificateur.

Raccordement standard (voir la figure 5)

• Certaines enceintes de la gamme Reference sont fournies avec, pour chaque polarité, deux bornes de raccordement reliées par une barrette métallique. Ne retirez pas cette barrette car elle est nécessaire pour que les enceintes fonctionnent correctement. Laissez cette barrette en place et branchez le fil de l'enceinte à la borne de raccordement supérieure. Il est possible de « bicâbler » une enceinte ayant deux jours de bornes de raccordement. Veuillez consulter le manuel de votre récepteur pour des instructions détaillées.
• Toutes les enceintes du système doivent être raccordées en phase, la borne positive de chaque enceinte étant raccordée à la borne positive de l'amplificateur. Procedez de la même façon avec les bornes négatives de l'enceinte et de l'amplificateur. Sur la plupart des cables d'enceintes, des repères portés sur l'isolant de l'un des conducteurs facilitent le bon raccordement.
• Utilisez du cable de cuivre à deux conducteurs de 1,3 mm² (calibre 16 AWG) minimum et de plus grossse section pour les grandes longueurs. Les bornes de l'enceinte permettent le raccordement de fils nus, de cosses à fourche et de fiches banane.
• Utilisez l'une des deux paires de bornes positive et négative et laissez les barrettes métalliques de couplage en place.

ATTENTION! Quel que soit le type de raccordement, assurez-vous de

l'absence de contact entre les polarités positive et négative au niveau de

l'enceinte et de l'amplificateur. Un tel contact risquerait d'endommager le matériel!

Gestion des graves

Pour une utilisation des enceintes dans un système de cinema-maison, consultez le manuel d'utilisation de l'électronique ambiophonique pour connaître les bons réglages de gestion des graves.

• En règle générale, pour les enceintes compactes (bibliothèque, canal central et ambiophonique), on utilise le réglage « Small», limitation des graves.
• Pour les enceintes à piètement, on utilise en général le réglage pleine gamme « Large ».
• Consultez également les instructions des apparciels électroniques pour équilibrer les niveaux relatifs de volume des enceintes afin qu'ils soient placés au même niveau par rapport à la position d'écoute principale.

ENTRETIEN ET NETTOYAGE

• Le seul entretien requis est l'epoussetage ou l'essuyage occasionnel de l'ébenisterie à l'aide d'un tissu humidifié. N'utilise jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants.
• Le nettoyage de la toile de la grille peut être effectué à l'aide d'un aspirateur muni d'une BrosseSouple.
• Ne pulveriséz jamais de produit de nettoyage ou de finition sur les haut-parleurs (graves, Médium-graves ou aigus).

GARANTIE - ETATS-UNIS ET CANADA

Klipsch garantit à l'acheteur original ce produit, à condition qu'il ait été correctement utilisé et entretenu, contre tous vices de matériaux et de main d'œuvre pendant une période de cinq ans à compter de la date d'achat. Si ce produit s'avéré défectueux en termes de pieces ou de main d'œuvre, Klipsch, à sa désriétion, (a) réparera le produit, ou (b) replacera le produit sans facturer les pieces ni la main d'œuvre. Si ce modele de produit n'est plus disponible et ne peut pas être efficacement réparé ni remplace par un modele identique, Klipsch pourra, à sa seule désriétion, replacer l'appareil par un modele plus récent de valeur identique ou supérieure. Dans certains cas, la substitution par un nouveau modele pourra nécessiter la modification de la surface de montage. Klipsch Decline toute responsabilité pour une telle modification. Pour obtenir une réparation ou un remplacement au titre de la presente garantie, veuillez d'abord prendre contact avec le revendeur, dans la mesure du possible. Il vous sera alors indiqué comment procéder pour une réparation ou un remplacement. Vous devrez fournir une copie de la facture d'origine.

Limitations :

• Cette garantie limitée ne couvre pas la défaillance du produit resultant d'une mauvaise installation, d'un usage abusif ou incorrect, d'un accident, de négligence, d'une mauvaise manipulation, d'usure résultat de l'utilisation normal ou de détérioration due aux conditions ambiantes.
• Cette garantie limitée ne couvre pas les dommages esthétiques, notamment l'endommagement de la peinture, ni les dommages indirects à d'autres composants ou aux locaux résultat, qu'elle qu'en soit la raison, de la défaillance du produit.
• Cette garantie limitée est nulle et non avenue pour les produits n'ayant pas et été utilisés conformément aux instructions de Klipsch.
• Cette garantie limitée est nulle et non avenue pour les produits modifiés ou dont le numéro de série est absent, ainsi que pour les produits non achétés auprès d'un détaillant/agréé.
• Cette garantie limitée prend fin en cas de vente ou de cession du produit à un tiers.

CETTE GARANTIE DONNE À L'ACHETEUR DES DROITS SPECIFIQUES. CELUI-CI PEUT ÉGEMENT BENÉFICIER D'AUTRES DROITS QUI VARIENT SELON LES ÉTATS OU PROVINCES, LES JURIDIXIONS ET LES PAYS. LA RESPONSABILITÉ DE KLIPSCH EN CAS DE MAUVAIS FONCTIONNEMENT OU DE DÉFAILLANCE DU MATÉRIEL EST LIMITÉA AU RÉPLOACEMENT OU À LA RÉPARATION DE CELUI-CI DANS LES CONDITIONS ÉTABLIES PAR CETTE DÉCLARATION DE GARANTIE. POUR LES CLIENTS CANADIENS, KLIPSCH REFUSE POUR LE PRODUIT TOUTE AUTRE GARANTIE OU CONDITION, EXPLICITE OU IMPLICITE, LÉGALE OU AUTRE. POUR LES CLIENTS DES ÉTATS-UNIS, TOUTES LES GARANTS EXPRESSES ET IMPLICITES RELATIVES AU PRODUIT, Y COMPRIS, MAIS NON EXCLUSIVEMENT, TOUTE GARANTIE IMPLICITE DE VALEUR MARCHANDE OU D'ADOQUATION A UN USAGEPARTICULIER, SONT LIMITÉES À LA PÉRIODE DE CETTE GARANTIE. CERTAINS ÉTATS, PROVINCES, JURIDIXIONS OU PAYS NE PERMETTANT PAS L'EXCLUSION DE CERTAINES CONDITIONS OU GARANTIES IMPLICITES, OU LA LIMITATION DE DUREE DES CONDITIONS OU GARANTIES IMPLICITES, LES LIMITATIONS CI-DESSUS PEUVENT NE PAS ÉTRE APPLICABLES. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES PARTICULERS, INDIRECTS, CONSECTIFS OU ACCESSOIRES, Y COMPRIS MAIS SANS S'Y LIMITER, Toute RESPONSABILITÉ POUR LES PLAINTES CONTRE VOUS PAR DES TIERS POUR DOMMAGES OU NON-DISPONIBILITÉ DES PRODUITS POUR L'UTILISATEUR. LA RESPONSABILITÉ MAXIMALE DE KLIPSCH NE DÉPASSERA PAS LE MONTANT PAYÉ POUR LE PRODUIT OBJET DE LA PLAINTE. CERTAINS ÉTATS, PROVINCES, JURIDIXIONS OU PAYS NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES PARTICULERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÉTRE APPLICABLES.

GARANTIE EN DEHORS DES ETATS-UNIS ET DU CANADA

Si ce produit est vendu dans un pays autre que les États-Unis ou le Canada, la garantie doit être conforme aux lois en vigueur. Pour bénéficier de toute intervention sous garantie applicable, contactez le vendeur auprès duquel le produit a été acheté ou le distributeur l'avant fourni.

INFORMATIONS DE CONFORMITE UE :

Autorisation de porter la marque CE, conformité à la directive basse tension 2006/95/CE de l'Union Européenne; conformité aux directives de l'Union Européenne CEM 2004/108/CE et 2005/32/CE sur les exigences Ecodesign.

Figure 1

Figure 3
