HP 95 INOX - Hotte aspirante SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante SCHOLTES HP 95 INOX
Caractéristiques techniques principales	Hotte murale en inox, largeur 90 cm, extraction ou recyclage
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Largeur : 90 cm, Profondeur : 50 cm, Hauteur : 70 cm
Poids	Environ 15 kg
Compatibilités	Compatible avec les filtres à charbon et à graisse SCHOLTES
Type de batterie	Non applicable
Tension	220-240 V
Puissance	Max 300 W
Fonctions principales	3 niveaux de puissance, éclairage LED, fonctionnement silencieux
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage de la surface en inox avec un chiffon doux
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente SCHOLTES
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Installation murale, nécessite un conduit d'évacuation pour l'extraction

FOIRE AUX QUESTIONS - HP 95 INOX SCHOLTES

Comment nettoyer la surface inox de mon SCHOLTES HP 95 INOX ?

Utilisez un chiffon doux avec de l'eau tiède et un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Que faire si mon SCHOLTES HP 95 INOX ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment régler la température de cuisson sur le SCHOLTES HP 95 INOX ?

Utilisez le bouton de contrôle de température pour sélectionner la chaleur désirée. Consultez le manuel pour les températures recommandées pour différents plats.

Le SCHOLTES HP 95 INOX émet une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, il est normal que des odeurs se dégagent lors de la première utilisation en raison des résidus de fabrication. Cela devrait disparaître après quelques utilisations.

Comment réinitialiser mon SCHOLTES HP 95 INOX après une panne ?

Débranchez l'appareil pendant quelques minutes puis rebranchez-le. Cela peut réinitialiser les systèmes internes.

Les boutons de mon SCHOLTES HP 95 INOX ne répondent pas, que faire ?

Assurez-vous que l'appareil est sous tension. Si les boutons ne répondent toujours pas, un nettoyage ou un diagnostic professionnel peut être nécessaire.

Comment utiliser la fonction de grill sur le SCHOLTES HP 95 INOX ?

Sélectionnez la fonction de grill sur le panneau de contrôle et ajustez la température selon vos besoins. Consultez le manuel pour des instructions spécifiques.

Puis-je utiliser des plats en verre dans mon SCHOLTES HP 95 INOX ?

Oui, assurez-vous que les plats en verre sont adaptés à la cuisson au four et résistent aux températures élevées.

Comment éviter la condensation à l'intérieur du SCHOLTES HP 95 INOX ?

Évitez d'ouvrir la porte pendant la cuisson et utilisez des plats appropriés pour minimiser l'accumulation d'humidité.

Où puis-je trouver des pièces de rechange pour mon SCHOLTES HP 95 INOX ?

Les pièces de rechange peuvent être commandées directement auprès du service client de SCHOLTES ou sur leur site web officiel.

MODE D'EMPLOI HP 95 INOX SCHOLTES

1. Avant d'installer et/ou d'utiliser votre hotspot, lisez toutes ces instructions attentivement.
2. Avant d'installer votre hotspot, contrôle que la tension (V) et la fréquence (Hz) indiquées sur la plaquette d'immatriculation et des caractéristiques techniques située à l'intérieur de l'appareil correspondant bien à la tension et à la fréquence du lieu d'installation.
3. Àpès avoir déballé l'appareil, vérifiez s'il est en bon état. En cas de doute, n'utilisez pas l'appareil et adressez-vous à un professionnelnel qualifié.
4. Toutes les opérations relatives à l'installation et au réglage doivent être effectuees par un professionnelnel qualifié, conformément aux normes en vigueur. Les instructions techniques sont décrites dans la partie réservée à l'installateur.
5. Procedez à son nettoyage en suivant les indications du fabricant sur tout pour ce qui concerne les dépôts qui se forment sur les surfaces sales pour éviter tout risque d'incendie.
6. Veillez à ce que les foyers soient toujours couverts pour éviter tout risque de surchauffe du filtré de la hotte.
7. Ne laissez jamais votre friteuse sans surveillance : l'huile qu'elle contient pourrait surchauffer et s'incendier. En cas de réutilisation d'huile, il y a beaucoup plus de risque qu'elle prenne feu spontanément.
8. Il est absolument interdit de flamber sous la hotte.
9. L'air aspiré ne doit pas être acheminé dans un conduit d'évacuation utilisé pour des apparèils alimentés par des énergies autres que l'électricité.
10. Il faut prévoir une ventilation ajustée de la piece quand la hotte est utilisée en même temps que des apparèils alimentés par un autre type d'énergie que l'électricité.
11. Si la hotte est utilisé dans sa version à évacuation extérieure, contrôlez l'état de la cheminée d'évacuation, au cas où cette dernière n'aurait pas été utilisé depuis longtemps.
12. Veillez au respect des réglementations locales applicables en la matière et aux recommandations des autorités compétentes en ce qui concerne l'évacuation de l'air pour des hôtes à évacuation extérieure.
13. Tous les conseils fournis doivent être scrupuleusement suivis afin d'eviter tout risque d'accordie.
    14.LE FABRICANT DECLINE TOUTE RESPONSABILITE EN CAS DE NON RESPECT DES INDICATIONS SUSMENTIONNEES TOUCHANT A L'INSTALLATION, L'ENTRETIEN ET L'UTILISATION ADEQUATE DE LA HOTTE.

INSTALLATION

Vous trouvrez les accessoires nécessaires à l'installation de la hotte à l'intérieur de cette dernière.

La hotte est mixte et peut donc être installée en version EVACUATION ou RECYCLAGE. Si vous utilisez la hotte en version EVACUATION, raccordez l'ouverture N (diametre 125/150 mm) (fig. 1) à un conduit d'évacuation directement raccordé à l'extérieur et ayant au moins 150 cm² de section. Le dessous de la hotte doit se couver à au moins 70 cm au-dessus du plan de cuisson.

LA HOTTE NE DOIT EN AUCUN CAS ETRE RACCORDEE A DES CHEMINEES D'EVACUATION UTILISEES PAR D'AUTRES APPAREILS FONCTIONNANT AVEC DES ENERGIES AUTRES QUE L'ELECTRICITE (chauffe-bains - chaudières - poêles -etc.). N'installez pas l'appareil au-dessus de poêles.

Fig. 1

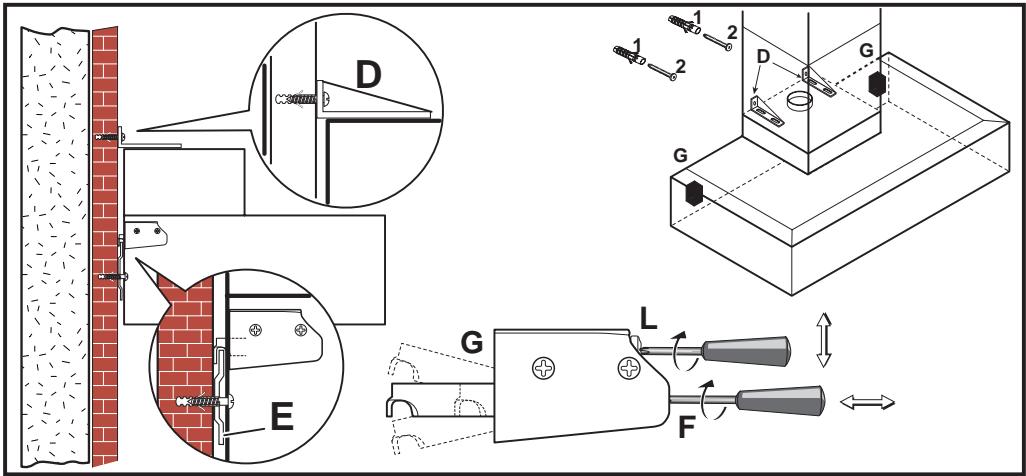

OPÉRATIONS MONTAGE HP 97

La hotte est prévue pour fixation murale.

1. Enlevez les deux vis "M" qui fixent la partie mobile "B" de la cheminée à la partie fixe "A" (voir fig. 5);
2. Placez les deux étriers "D" sur la partie supérieure de la hotte ;
3. Demontez les filtres àGRAISSER en aluminium ;
4. Placez la hotte contre le mur et marquez l'emplacement des points d'accrochage "G" et "D";
5. Percez les trouss dans le mur aux endroits repérés précédemment en utilisant un foret de 6 mm ;
6. Introduisez les chevilles à expansion "1" dans les trous et vissez en partie les crochets "E";
7. Vissez à moitié les vis support "2" des étriers "D".
8. Vous pouvez à présent regler l'horizontalité de la hotte (niveau à bulle) en vous servant des vis "L". Procedez ensuite à la fixation murale définitive de la hotte en serrant les vis support, en fixant les étriers "D" et les vis "F". Remontez les filtres àGRAISSÉ métalliques.

Fig. 1A

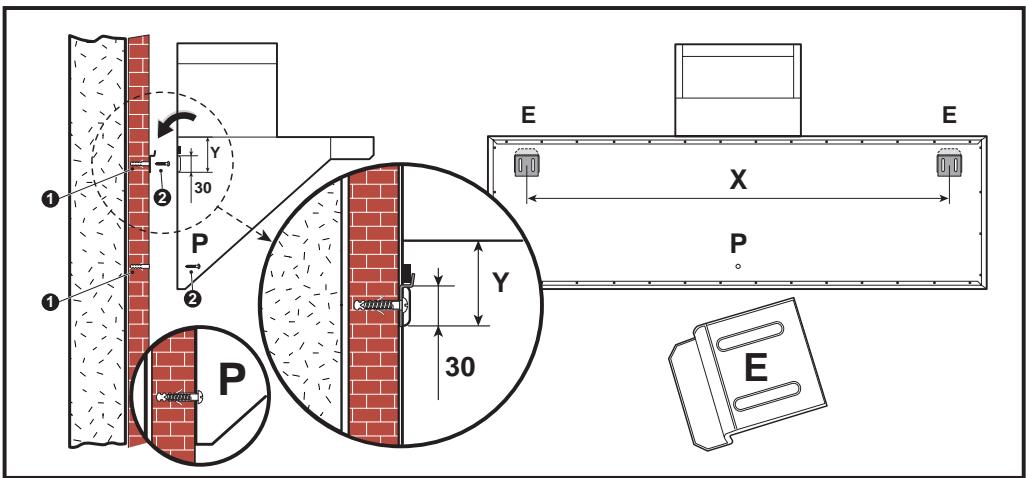

OPÉRATIONS MONTAGE HP 95

Ce type de support, fourni avec la hotte (deux pieces en général) doit être fixé au mur à l'aide de deux chevilles.

Dans ce cas, des logements sont prévus dans la partie arrêté de la hotte pour y accrocher les supports (voir figure 2A). Pour régler la position de la hotte, desserrez les vis de fixation des supports et réglez la hauteur de ces derniers.

Letype de support décrits plus haut ne suffisent toute fois pas à garantir un accrochage suffisamment solide de la hotte ; cette dernière risquerait en effet de se détacher et de tomber.

Pour éviter ce danger, vous pouvez adopter le vis anti-basculement. Ce système anti-basculement prévoit une fixation murale directe de la hotte à l'aide d'une ou de plusieurs vis fournies, en se servant des trous prevus à l'arrête de la hotte (voir point “P” figure 2A)

Fig. 2A

OPÉRATIONS MONTAGE

• repérez la position des trous à perccher au mur pour fixer les crochets et les vis : enlevez les filtres àGRAISSSE,approchez la hotte du mur à l'emplacement souhaité, marquez les points exacts ou percher les trous ;
• enlevez la hotte et suivez les indications fournies plus haut pour l'ancrage mural selon le type de support.
  accrochez la hotte ;
  procedez enfin à la fixation anti-basculement à l'aide des pattes ou des vis.

RACCORD MOTEUR

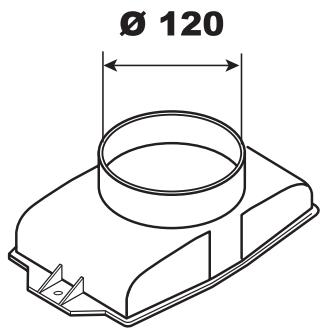

Il existe deux types de raccord moteur, qui se distinguent sur tout à leur diamètre de sortie vapeurs et odeurs.

-diametre 120~mm
-diametre 150~mm

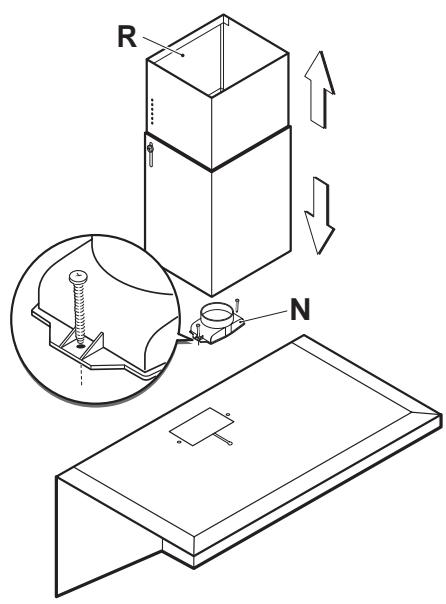

Si le raccord moteur (N - fig. 1) n'est pas fourni par le fabricant deja monté, il faut le fixer dans la partie arrrière de la hotte à l'aide des vis fournies. Raccordez-le ensuite au conduit évacuation vapeurs et odeurs à l'aide d'un tuyau au diamètre ajustat.

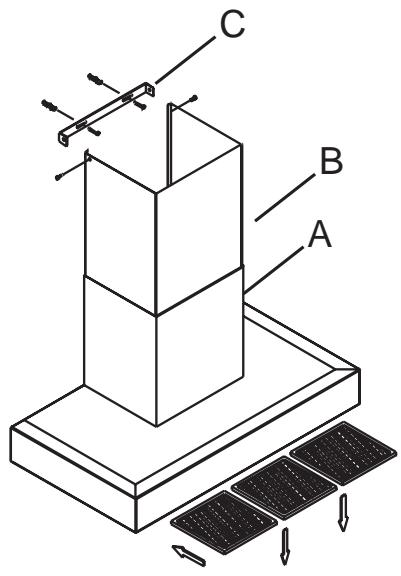

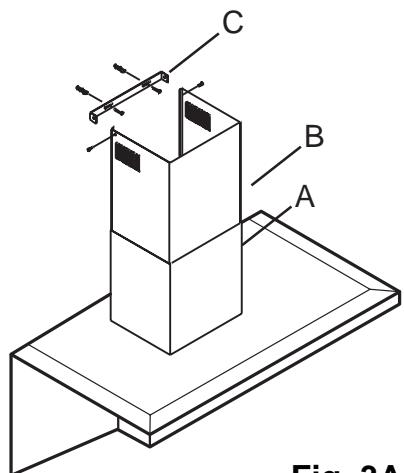

MONTAGE DES CHEMINÉS

Utilisez les deux cheminées «A» et «B», posez la partie inférieure de la cheminée “A” sur le dessus de la hotte. Fixez la cheminée“A” à la hotte à l’aide des vis “K” que vous trouvrez dans le sachet accessoires (fig. 4).

Soulevez la partie mobile «B» jusqu'àu plafond, contrôlez qu'elle est bien perpendicular à la hotte et fixez-la à la bride «C» à l'aide des vis «M» fournies (fig. 3A-3B).

TYPES DE FONCTIONNEMENT

EVACUATION

Après avoir fixé le "raccord moteur" comme indiqué dans le chapitre correspondant, raccordez-le à l'aide d'un tuyau ayant un diamètre ajustat au conduit d'évacuation vapeurs et odeurs et au moins 150~cm^2 de section. Si vous ne disposez pas d'un conduit d'évacuation de ce genre et si la hotte doit être installée sur un mur extérieur du bâtiment, percez au mur un trou suffisant pour y fixer une grille de protection contre le vent et la pluie ayant au moins 150~cm^2 de section et raccordez-la à l'aide d'un tuyau au "raccord moteur".

RECYCLAGE

La hotte peut être transformée à recyclage lorsqu'el'évacuation extérieure est techniquement impossible. Dans ce cas, le recyclage de l'air est effectué par l'ouverture "R" (fig. 1). Pour faire fonctionner la hotte à recyclage, l'ajout de deux filtres carbon est indispensable pour désodoriser les fumées. Consultez les instructions de montage du chapitre "Remplacement du filtrtre carbon".

BRANCHEMENT ÉLECTRIQUE

L'installation de la hotte doit etre fixe et permanente. Pour tous renseignements sur la tension et la frquence, consultez la plaquette des caractéristiques située a l'intérieur de l'appareil. Le cable d'alimentation (type 3× 0.75mm^2 ) raccordé aux bornes indiquées par la lecture " L " (ligne), " N " (neutre) de la hotte et fixe a l'aide du serre-cable, doit etre connecte a un point d'alimentation fixe, adequat et accessible, par des professionnels agreeés, qui doivent effectuer l'installation conformément aux reglementations et lois applicables en I'espece, en prevoyant en amont du raccordement electrique un interrupteur multipolaire ayant au moins 3 mm d'ouverture entre les contacts. Le fabricant decline toute responsabilité en cas d'inobservation des reglementations sur la prévention des accidents applicables et nécessaires au fonctionnement normal et reglementaire de l'installation electrique.

Fig. 3A

Fig. 3B

Fig. 4

FONCTIONNEMENT

Pour brancher la hotte (après avoir effectué toutes les opérations décrites dans les chapitres précédents sur l'installation et avoir respecté tous les avertissements concernant la sécurité), vérifie quel type de commandes parmi les 2 écuminés ci-dessous, est monté sur votre hotte et suivez les indications correspondantes.

PAR TOUCHES

Le panneau de commandes comprend :

1 touche "I\0" pour mise en marche / arrêt du moteur
3 touches, "I" "II" "III", pour régler la vitesse du moteur (1e - 2e - 3e vitesse)
1 touche " pour allumer / éteindre l'éclairage

PAR TOUCHES SENSITIVES

Le panneau de commandes comprend :

1 touche "①" pour mise en marche / arrêt du moteur
1 touche “②” pour réduire la vitesse du moteur
1 touche "③" pour augmenter la vitesse du moteur
1 afficheur "a" qui indique la vitesse du moteur
1 touche “ 4 ” arrêt différé de 12 min. - un point lumineux “ ”, situé en bas à droite de l'afficheur “ A ”, s'allume quand cette fonction est activée.
1 touche "⑤" pour allumer / éteindre l'éclairage.

ATTENTION:

TOUTES LES 30 HEURES D'UTILISATION, LE MICROPROCESSEUR, COEUR DU SISTÉME, SIGNALERA PAR UN "A" CLIGNOTANT SUR L'ECRAN LA NÉCESSITE DE NETTOYER LES FILTRES METALLIQUES ANTI-GRAISSES AFIN DE GARANTIR UNE MEILLEURE ASPIRATION ET UNE MEILLEURE HYGIÈNE DE L'ENVIRONNEMENT. POUR ANNULLER LEMESSAGE D'AVERTISSEMENT UNE FOIS LES FILTRES NETTOYÉS, IL FAUT, À HOTTE ÉTEINTE, TENIR APPUYÉE LA TOUCHE N°2 PENDANT PLUS DE 5 SECONDES. À LA PRESSION DE LA TOUCHE, LA LETTRE "A" APPARAITRA SUR L'ÉCRAN, ÀPRES LES 5 SECONDES, ELLE DISPARAITRA ET LE MICROPROCESSEUR COMMENCERA À NOUVEAU À COMPTER LES 30 HEURES POUR UN NOUVEAUMESSAGE D'AVERTISSEMENT.

ENTRETIEN

Avant d'effectuer toute opération contrôle que l'interrupteur multipolaire est bien en position 0 (off).

A) NETTOYAGE

Nettoyez l'extérieur de l'appareil avec un chiffon doux et un nettoyant liquide neutre, n'utilise ni poudres abrasives ni brosses. Pour les taches difficiles, vous pouvez utiliser de l'alcool dénaturé. Procedez au nettoyage en frottant toujours les parties en acier dans le sens du polissage de surface.

B) NETTOYAGE FILTRE METALLIQUE A GRAISSE

Un excès de résidus deGRAISSÉ à l'intérieur du filtré métallique peut augmenter le risque d'inflammabilité de ce dernier, pour prévenir tout risque d'incendie, le filtré métallique doit être lavé selon sa fréquence d'utilisation (de toute façon, au moins tous les 30 jours) au lave-vaisselle ou avec un liquide vaisselle et de l'eau chaude. Àpres l'avoir soignement rince et essuyé, remontez le filtré métallique àGRAISSÉ à l'emplacement voulu.

C) REMPLACEMENT LAMPE

La hotte peut monter plusieurs types de lampes : à incandescence, halogènes et au néon.

• Halogenes (fig. 5 et fig. 6): La figure 5 vous montre le type de lampe avec culot G4, puissance 20W et tension 12V, pour la changer enlevez à l'aide d'un tournevis l'anneau support du verre “A” (fig. 6), enlevez ensuite le verre de protection “B”, remplacez la lampe grillée et remontez le verre de protection en le fixant à l'aide de l'anneau correspondant.

D) REMPLACEMENT FILTRE CHARBON

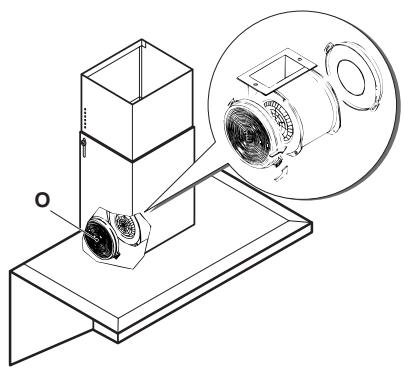

Pour avoir un bon fonctionnement, il faut replacer les filtres à charbon au moins tous les trois mois. Pour leur achat, adressez-vous à un Service après-vente/agréé ou à votre revendeur. Avant de commencer à monter le filtré à charbon,

110

1

1

111

0

2

A

3

4

5

Fig. 5

Fig. 6

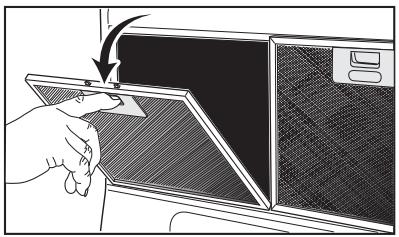

amenez l'interrupteur multipolaire sur la position O (OFF). Tirez sur le levier du filtré métallique jusqu'à ce que ce dernier sorte de son logement, enlevez-le ensuite (fig. 7). Enlevez les filtres à charbon "O" sales en les faisant tourner dans le sens des aiguilles d'une montre et en les dégageant des tétons de guidage situés sur le groupe d'aspiration.

Montez les nouveaux filtrés en veillant à ce que les trouss qui y sont pratiqués coïncident bien avec les tétons de repréage du groupe d'aspiration (fig. 15) et tournez-les jusqu'à la butée dans le sens inverse des aiguilles d'une montre (opération inverse à l'opération de démontage).

E) FONCTIONS PARTILULIERES

Les commandes élettroniques installées sur votre hotte aspirante sont dotée de fonctionnement avancé d'aide à l'entretien et à la bonne utilisation de l'appareil.

Indication de la nécessité de remplacer les filtres au charbon (s'ils sont montés):

Si la hotte aspirante est utilisé en version filtrante et utilise donc des filtres charbon pour l'assainissement des fumées aspirées, il faut avant tout avertir le microprocesseur du système élettronique qu'il gère un apparéil en fonction filtrante: pour cela il faut, avec la hotte complètement éteinte, tener appuyé pendant plus de 5 secondes la touche n°4, lorsquion appuie sur la touche sur l'écran apparait un “-” (qui indique que la hotte n'utilise pas de filtre à charbon) qui après 5 secondes devient un “C” (qui indique que la hotte utilise le filtre à charbon). A partir de ce moment là, le microprocesseur signalera, toutes les 120 heures d'utilisation, le remplacement du filtre à charbon utilisè en faisant clignoter un “C” sur l'écran. Cela garantit une(Meilleure aspiration et uneMHze hygiène de I'environnement. Pour effacer le message d'avertissement une fois le filtres au charbon replacés, il faut, avec la hotte complètement éteinte, tener appuyée la touche n°3 pendant plus de 5 secondes. Lorsque l'on appuie sur la touche la lecture “C” apparait sur l'écran, après 5 secondes elle disparaîtra et le microprocesseur commence à compter les 120 heures pour un nouveau message d'avertissement.

GARANTIE

A l'achat, vous receivez en même temps que l'appareil, une enveloppe contenant, en plus de ce manuel d'instructions, un CERTIFICAT DE GARANTIE, si ce n'est pas le cas, EXIGEZ-LE.

Pour que la garantie puisse jouer, demandez à votre revendeur d'apposer son cachet sur le certificat de garantie et d'indiquer la date d'achat dans la case correspondante.

PAS BESOIN D'ENVOYER LE CERTIFICAT POUR QU'IL SOIT VALABLE.

Faute de respect de cette procédure, le personnel technique sera obligé d'exiger le PAIEMENT de toute réparation.

Pour tous inconveniens survenant en cours de fonctionnement, adressez-vous à votre revendeur ou au service après-vente/agréé le plus proche de votre domicile.

AIDEZ-NOUS A MIEUX VOUS SERVIR, en lisant les clauses de garantie.

Fig. 7

Fig. 8

Conformément à nos conditions de vente, nous réservons la faculty de modifier nos modèles sans préavis; cette brochure ne peut être considérée comme un document contractuel.
