Type de produit	Lecteur CD
Marque	Cambridge Audio
Modèle	Platine LaserAV (compatible AXC25 et AXC35)
Dimensions (L x H x P)	430 x 75 x 305 mm
Poids	4,3 kg
Alimentation	CA secteur, consommation ≤ 15 W (veille < 0,5 W)
Convertisseur numérique-analogique (DAC)	Wolfson Microelectronics WM8524
Réponse en fréquence	20 Hz - 20 kHz (±0,4 dB)
Distorsion harmonique totale (THD @ 1 kHz 0 dBFS)	< 0,006 %
Rapport signal/bruit (pondéré A)	> 93 dB (AXC25) / > 95 dB (AXC35)
Impédance de sortie	< 50 ohms (ligne), < 75 ohms (S/PDIF, AXC35)
Formats de disque supportés	CD, CD-R, CD-RW (format CDDA, MP3, WMA)
Fonctions de lecture	Lecture normale, pause, arrêt, saut, recherche, répétition (une piste/tout), aléatoire, programmation (20 pistes max), temps restant
Sorties	Ligne RCA stéréo, sortie numérique coaxiale SPDIF (AXC35 uniquement)
Arrêt automatique (APD)	Oui, par défaut après 20 minutes d'inactivité, réglable
Télécommande	Fournie, piles AAA incluses
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs. Nettoyer les disques avec un chiffon antistatique.
Sécurité	Ne pas exposer à l'humidité, à la chaleur ou aux vibrations. Utiliser uniquement sur une surface stable. Ne pas obstruer les ouvertures de ventilation. Confier toute réparation à un technicien qualifié.
Pièces détachées et réparabilité	Pour toute réparation ou pièce détachée, contacter un revendeur agréé Cambridge Audio ou le service technique via le site web.

FOIRE AUX QUESTIONS - Platine LaserAV CAMBRIDGE

Pourquoi l'appareil ne s'allume-t-il pas ?

Vérifiez que le cordon d'alimentation est correctement branché à la prise secteur. Assurez-vous que la prise murale fonctionne (testez avec un autre appareil). Si vous utilisez une multiprise, vérifiez le fusible. Si le problème persiste, contactez le service technique.

Que faire si le lecteur ne lit pas le disque ?

Vérifiez que le disque est inséré avec l'étiquette vers le haut. Le disque est-il rayé ou sale ? Nettoyez-le avec un chiffon doux antistatique. Essayez un autre CD. Les CD-R/RW doivent être correctement finalisés. Si le problème persiste, l'appareil peut nécessiter une réparation.

Il n'y a pas de son. Que vérifier ?

Assurez-vous que l'amplificateur est allumé et que l'entrée correcte est sélectionnée. Vérifiez les câbles RCA entre le lecteur CD et l'amplificateur : ils doivent être bien enfichés. Essayez de régler le volume. Si vous utilisez la sortie numérique, assurez-vous que le DAC est allumé.

Le disque saute pendant la lecture. Pourquoi ?

Un disque rayé ou sale peut sauter. Nettoyez-le doucement du centre vers l'extérieur. Assurez-vous que le lecteur est posé sur une surface stable et sans vibrations. Évitez de placer l'appareil sur une enceinte ou près d'une source de vibrations.

Un bourdonnement vient des enceintes. Que faire ?

Vérifiez que tous les câbles de connexion sont bien serrés et en bon état. Assurez-vous que les câbles audio ne sont pas trop proches des câbles d'alimentation. Si vous utilisez une prise de terre, vérifiez la mise à la masse.

La télécommande ne fonctionne pas. Que vérifier ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas usées. Remplacez-les si nécessaire. Assurez-vous qu'il n'y a aucun obstacle entre la télécommande et le capteur infrarouge de l'appareil. Essayez de rapprocher la télécommande.

Comment programmer la lecture de pistes dans un ordre spécifique ?

Ouvrez le plateau, chargez le disque et fermez-le. L'écran doit afficher le nombre de pistes. Appuyez sur Prog sur la télécommande. Utilisez les touches numériques ou les flèches pour sélectionner la première piste, puis appuyez à nouveau sur Prog. Répétez pour jusqu'à 20 pistes. Enfin, appuyez sur Lecture. Pour effacer le programme, appuyez sur Prog Clear.

Comment répéter une seule piste ou tout le disque ?

Pour répéter une piste, appuyez une fois sur la touche Répéter de la télécommande. L'écran affiche 'RPT ONE'. Sélectionnez la piste souhaitée avec les touches numériques et appuyez sur Lecture. Pour répéter tout le disque, appuyez deux fois sur Répéter jusqu'à voir 'RPT ALL', puis appuyez sur Lecture. Pour désactiver, appuyez sur Répéter jusqu'à 'RPT OFF'.

Comment écouter les pistes dans un ordre aléatoire ?

Pendant la lecture ou à l'arrêt, appuyez sur la touche Aléatoire de la télécommande. L'écran affiche 'RAN ON'. Appuyez sur Lecture pour démarrer. Le lecteur jouera les pistes dans un ordre aléatoire. Pour quitter le mode aléatoire, appuyez à nouveau sur Aléatoire ; la lecture reprendra normalement.

Quels types de disques puis-je lire sur cet appareil ?

Cet appareil lit les CD audio (CD-DA), les CD-R et CD-RW enregistrés au format CDDA ou contenant des fichiers MP3/WMA. Les disques doivent porter le logo CD. N'essayez pas de lire des CD-ROM de données PC ou autres formats non compatibles.

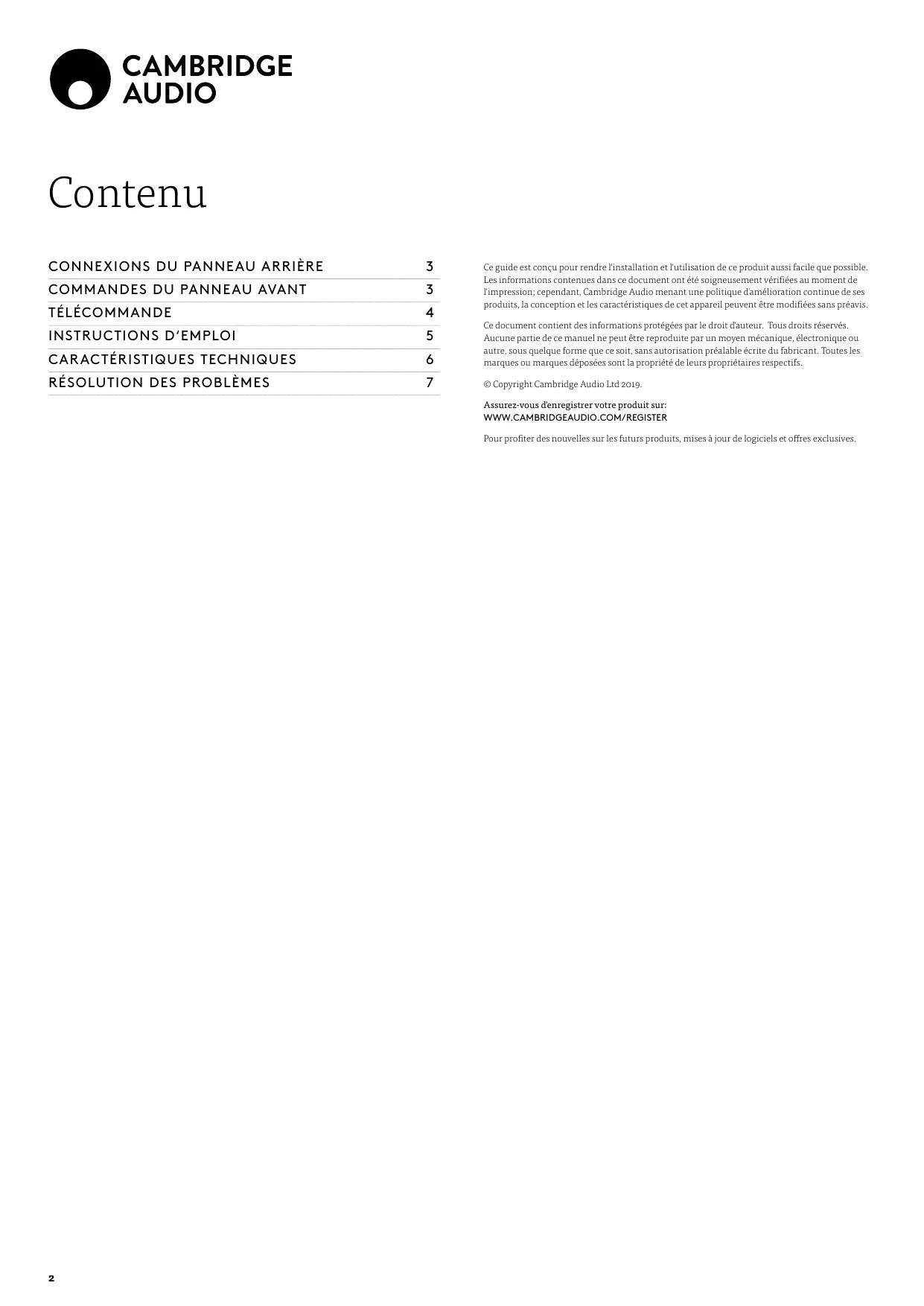

MODE D'EMPLOI Platine LaserAV CAMBRIDGE

Ce guide est conçu pour rendre l'installation et l'utilisation de ce produit aussi facile que possible. Les informations contenues dans ce document ont été soigneusement vérifiées au moment de l'impression ; cependant, Cambridge Audio menant une politique d'amélioration continue de ses produits, la conception et les caractéristiques de cet appareil peuvent être modifiées sans préavis.

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être produite par un moyen mécanique, électronique ou autre, sous quelque forme que ce soit, sans autorisation préalable écrite du fabricant. Toutes les marques ou marques déposées sont la propriété de leurs propriétaires respectifs.

Assurez-vous d'enregistrer votre produit sur:

WWW.CAMBRIDGEAUDIO.COM/REGISTER

Pour profiter des nouvelles sur les futurs produits, mises à jour de logiciels et offres exclusives.

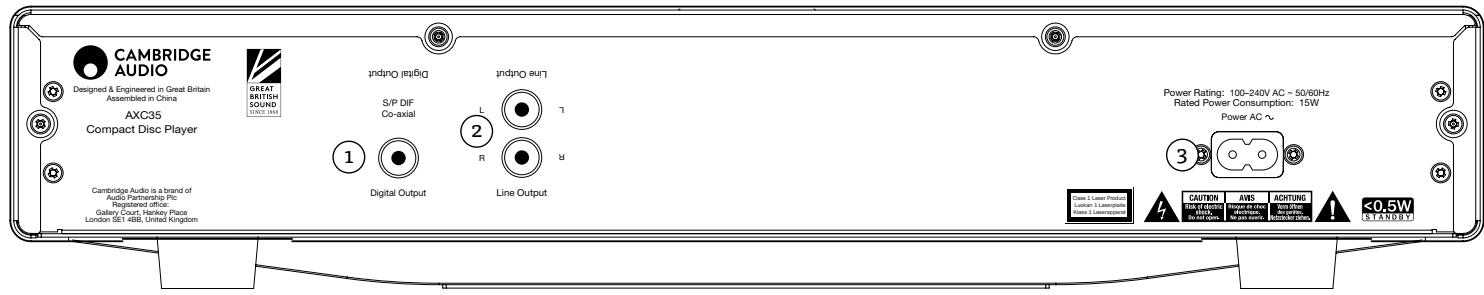

① SORTIE numérique coaxiale SPDIF (AXC35 uniquement)

Pour l'entrée d'un DAC séparé ou d'une machine d'enregistrement numérique. Pour obtenir les résultats, utilisez un câble RCA numérique 75 ohms de haute qualité (non conçu pour une utilisation audio normale).

2 SORTIE de ligne

Utilisez des câbles d'interconnexion de bonne qualité pour ces entrées et n'importe quelle entrée de niveau ligne de suive amplificateur. Pour des résultats optimaux et des performances adaptées, nous recommandons la connexion à un amplificateur Cambridge Audio.

Cable d'alimentation CA

Une fois toutes les connexions terminées, branche le câble d'alimentation CA dans une prise secteur appropriée et allumez l'appareil. Notre lecteur CD est maintenant prêt à être utilisé.

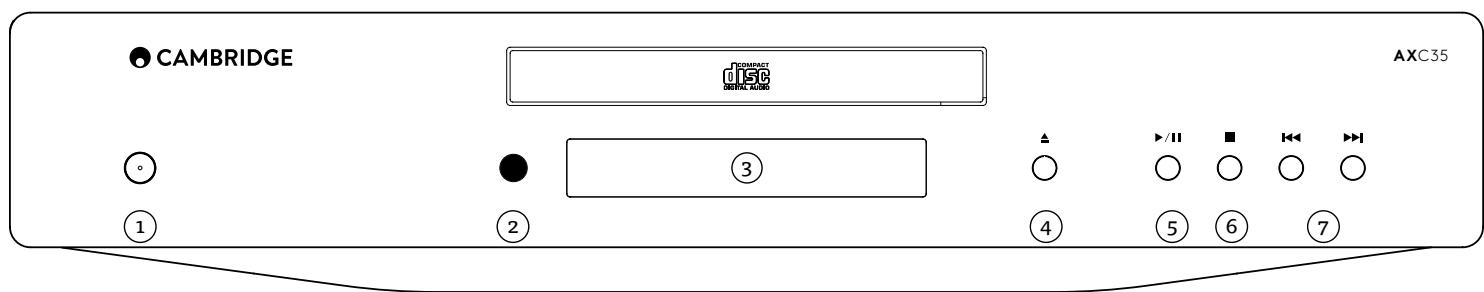

Bouton MARCHE

Commuter l'appareil du mode Veille (indiqué par une LED de faible puissance) au mode Marche (indiqué par une LED de forte puissance). Le mode Veille est un mode de faible puissance avec une consommation d'énergie inférieure à 0,5 Watts. LAPD (Arrêt automatique) est activé par défaut sur ce produit. Après 20 minutes d'inactivité, l'appareil passe automatiquement en mode veille.

Arrêt automatique (APD)

Vous pouvez activer et désactiver le réglage APD. Pour cela, appuyez sur le bouton d'alimentation jusqu'à ce que la LED clignote selon une série.

Les deux séquences ci-dessous indiquent l'option sélectionnée. Veille clignote 5 fois - APD déactivé et APD OFF s'affiche à l'écran. Veille clignote 10 fois - APD activé et APD ON s'affiche à l'écran. Assurez-vous que l'appareil est allumé avant d'apporter des modifications à la fonction APD.

Reçoit les commandes IR de la télécommande fournie. Une ligne de visée dégagée entre la télécommande et le capteur est nécessaire.

3 Affichage

Caractères alphanumériques qui affichent les informations de lecture. Lors de l'insertion d'un disque, le lecteur de CD prend quelques secondes pour lire les informations de la table des matières (TOC) du disque. L'écran affiche alors le nombre de pistes et la longueur totale du CD.

Ouvrir/fermer

Permet d'ouvrir et de fermer le plateau d'insertion du disque. Après avoir placé un CD sur le plateau, appuyez sur Ouvrir/Fermer pour le fermer.

Lecture/pause

Lecture du disque et pause de la lecture.

Arrête la lecture du CD.

Permet de passer d'une piste à l'autre et d'effectuer une recherche dans les pistes. Appuyez brièvement pour sauter une piste. Maintenez la touche appuyée pour parcourir une piste.

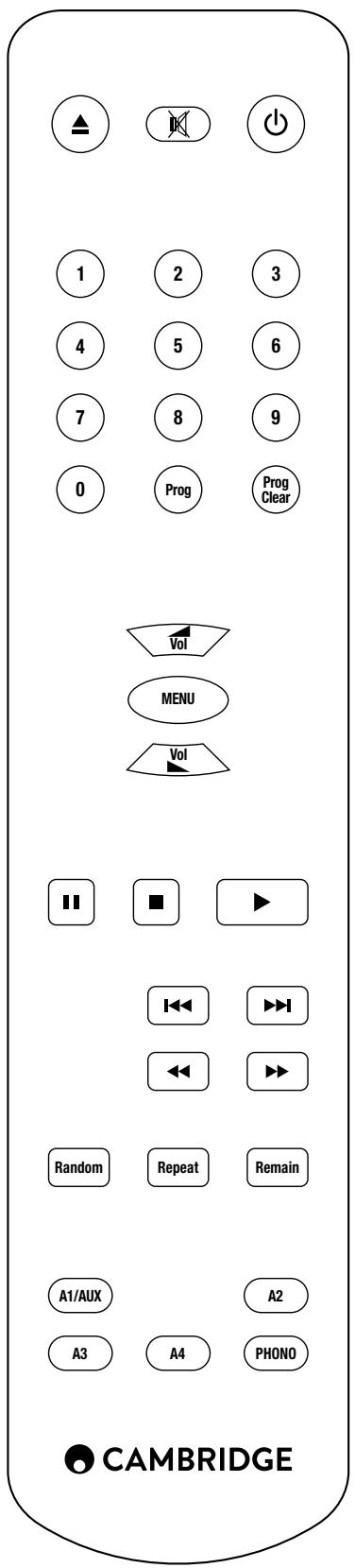

Télécommande

L'AXC35 et l'AXC25 sont fournis avec une télécommande qui commande l'appareil.

Les piles AAA fournies doivent être installées avant de pouvoir utiliser la télécommande.

Bouton MARCHE

Permet de passer l'AXC35/AXC25 du mode Marche au mode Veille à faible consommation d'énergie.

Ouvrir/fermer

Ouvre et ferme le plateau du disque.

Selection de PISTE par NUMERO

Appuyez sur le numéro de la piste désirée. La piste sera alors lue automatiquement à partir du début.

Permet de programmer une série de maximum 20 pistes. Reportez-vous à la section 'Instructions d'emploi' de ce manuel pour plus d'informations.

Efface une série programmée. Voir la section suivante de ce manuel.

Appuyez sur la touche correspondante pour mettre en pause, arrêter ou lire le CD.

Saut à droite - Appuyez sur cette touche pour sauter d'une piste vers l'avant sur le CD.

Saut à gauche - Appuyez sur cette touche pour une piste vers l'arrière sur le CD.

Maintenez ces touches appuyées pour naviguer à l’intérieur de la piste sélectionnée. Appuyez sur la touche droite pour avancer rapidement, sur le bouton gauche pour revenir en arrière.

Aléatoire, répéter, temps restant

Lisez la section 'Instructions d'emploi' de ce manuel pour plus d'informations.

AXA35

Pour faire fonctionner l'unité AXA35 uniquement.

Augmente ou diminue le volume de l'appareil. Permet également de modifier les réglages des graves, des aigus et de la balance lorsque ceux-ci sont sélectionnés.

Bascule entre les options Graves, Aigus et Balance. Utilisez les touches de volume pour modifier le niveau de l'option sélectionnée.

Boutons SOURCE (A1/AUX, A2, A3, A4, PHONO)

Appuyez sur le bouton correspondant pour sélectionner la source musicale souhaitée.

COUPE la SORTIE d'un AXA35

Remarque: Ces commandes ne fonctionnent que sur l'AXA35 et ne sont pas compatibles avec les amplificateurs/récepteurs Cambridge Audio Azur ou les appareils d'autres fabricants.

Chargement et déchargement des disques

1. Appuyez sur le bouton Ouvrir/Fermer.
2. Lorsque le plateau est complètement ouvert, placez-y un disque avec précaution, étiquette vers le haut.
3. Pour fermer le plateau, appuyez à nouveau sur le bouton Ouvrir/Fermer. Lorsque le plateau, avec un disque correctement placé, est complètement fermé, le lecteur lit les informations sur le contenu du disque et les affiche sur l'écran.
4. Le plateau peut être ouvert à tout moment en appuyant sur le bouton Ouvrir/Fermer. Ne retirez le disque qu'une fois le plateau complètement ouvert.

Remarque :

• Ne rien mettre d'autre qu'un compact disque sur le plateau. Les corps étrangers peuvent endommager le mécanisme.
• Ne pas tirer ou pousser le plateau à la main pendant les opérations d'ouverture et de fermeture. Pour éviter que de la saleté et de la poussière ne pénètrent dans le mécanisme, gardez le plateau fermé.
• Si le compact disque est griffé ou trop sale, il se peut que le lecteur ne soit pas capable de le lire.
• Ne jamais charger plus d'un disque à la fois sur le plateau.

Lecture normale des disques

Cet appareil a été conçu pour lire des compact disques, des CD enregistrables (CD-R) et des CD réinscriptibles (CD-RW) portant le logo d'identification montré ici. Aucun autre disque ne peut être utilisé. Les disques CD-R/CD-RW doivent contenir des informations TOC (Table des matières) correctement enregistrées.

afin qu'elles puissent être lues. Cet appareil ne peut lire que les disques enregistrés au format CDDA conçu pour la reproduction musicale ou ceux contenant des fichiers MP3 ou WMA. N'essayez pas de lire sur cet appareil un disque contenant d'autres données, comme un CD-ROM de données pour PC.

1. Allumez votre amplificateur et régalez son sélecteur d'entrée sur la bonne position. Réglez le volume au minimum.
2. Appuyez sur le bouton Ouvrir/Fermer pour ouvrir le plateau et charger un disque.
3. Appuyez à nouveau sur le bouton Ouvrir/Fermer pour fermer le plateau. Le lecteur CD lira les informations de contenu du disque.
4. Pour commencer la lecture, appuyez sur le bouton
5. Une fois le dernier morceau terminé, l'affichage revient à la table des matières (TOC).
6. Pour arrêter le disque, à tout moment appuyez sur le bouton ■. Appuyez sur le bouton II pendant la lecture pour mettre le disque en pause. La lecture peut être reprise en appuyant sur le bouton

Localisation d'une PISTE specifique pendant la lecture

1. Une pression brève sur le bouton « » vous amène au début de la piste suivante du CD. Répétez autant que nécessaire.
2. Une pression brève sur le bouton « vous amène au début de la piste précédente.

Localisation d'une PISTE specifique lorsque la lecture est arrêtée

1. Une pression brève sur les boutons « » permet de passer d'une piste à l'autre.
2. Appuyez sur ▼ pour démarrer la lecture de la piste sélectionnée.

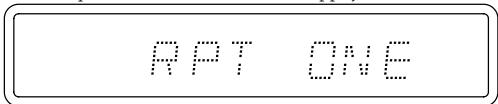

Répétition du DISQUE ou des PISTES

1. Assurez-vous que le disque est chargé.
2. Pour répéter une piste spécifique, appuyez sur la touche Répéter de la télécommande. 'RPT ONE' s'affiche à l'écran. Appuyez sur et la piste sélectionnée se répète jusqu'à ce que la fonction soit désactivée. Vous pouvez également appuyer sur la touche Répéter, sélectionner la piste choisie à l'aide des touches numériques de la télécommande et appuyer sur.

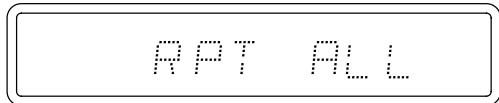

1. Appuyez deux fois sur la touche Répéter de la télécommande. 'RPT-ALL' s'affiche à l'écran. Appuyez sur. Le disque entier sera maintenant répété jusqu'à ce que la fonction soit désactivée.

1. Pour désactiver la fonction Répetition, appuyez sur la touche Répéter avant ou pendant la lecture jusqu'à ce que 'RPT OFF' s'affiche à l'écran.

Lecture des PISTES dans un ORDRE aleatoire

1. Assurez-vous que le disque est chargé.

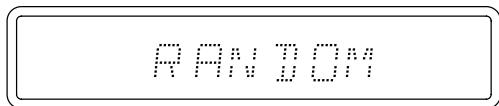

2. Appuyez sur la touche Aléatoire de la télécommande. 'RAN ON' s'affiche à l'écran.

1. Appuyez sur. Le lecteur CD va maintenant lire le disque entier dans un ordre aléatoire. Il est également possible d'appuyer sur la touche Aléatoire durant la lecture pour écouter les pistes dans un ordre aléatoire.
2. Appuyez sur la touche Aléatoire pour sortir. La lecture du disque continuera jusqu'à la fin dans le bon ordre.

1. Appuyez sur le bouton à tout moment pour arrêter le disque.

Remarque: La sélection du mode 'Aléatoire' lorsque 'RPT ONE' est sélectionné annule automatiquement le mode 'RPT ONE'.

Fonction de temps restant

1. Assurez-vous que le disque est en cours de lecture.
2. Appuyez une fois sur la touche Temps restant de la télécommande pour afficher le temps d'écoute restant de la piste.
3. Appuyez une seconde fois sur la touche Temps restant pour afficher la durée restante du disque.
4. Appuyez à nouveau sur la touche Temps restant, avant ou pendant la lecture, pour revenir au mode de lecture normal.

Programmation de la lecture du DISQUE

Il est possible de programmer l'AXC35/AXC25 pour dans n'importe quel ordre uniquement les pistes que vous souhaitez écouter.

1. Assurez-vous que le disque est chargé. L'écran doit afficher les données TOC.

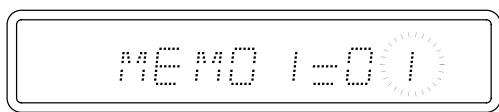

2. Appuyez sur la touche Prog de la télécommande. La configuration du programme s'affiche à l'écran.

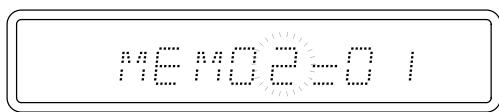

1. Utilisez les boutons «+» ou «-» ou entrez le n° de piste que vous voulez programmer comme première piste.
2. Appuyez sur la touche Prog de la télécommande. La piste désirée est maintenant programmée. Le n° de programme augmente automatiquement pour l'entrée suivante.

1. Répétez les étapes 3 et 4 jusqu'à ce que toutes les pistes désirées soient entrées. Un maximum de 20 pistes peut être programmé.
2. Appuyez sur la touche pour commencer la lecture programmée.
3. Appuyez sur la touche Prog Clear de la télécommande pour effacer toutes les pistes programmées.

Caractéristiques techniques

AXC25
Convertisseur N/A (DAC)	Wolfson Microelectronics WM8524
Filtre	filtre de Butterworth 2 pôles
Réponse en fréquence (+/-0,4dB)	20Hz - 20kHz
THD @ 1Khz odBFs	<0.006%
THD @ 1Khz -10dBFs	<0.015%
Rapport signal/bruit, A pondéré	>93dB
Crosstalk @ 1kHz	<-95dB
Couplages réciropques @ 20kHz	<-95dB
Impédance de sortie	<50 ohms
Lecture sans discontinuité	Oui
Consommation d'énergie maximale	15W
Consommation en veille	<0.5W
Dimensions	75 x 430 x 305mm
Poids	4.3kg

AXC35
Convertisseur N/A (DAC)	Wolfson Microelectronics WM8524
Filtre	filtre de Butterworth 2 pôles
Réponse en fréquence (+/-0,4dB)	20Hz - 20kHz
THD @ 1Khz odBFs	<0.006%
THD @ 1Khz -10dBFs	<0.01%
Rapport signal/bruit, A pondéré	>95dB
Crosstalk @ 1kHz	<-98dB
Couplages réciropques @ 20kHz	<-95dB
Impédance de sortie	<50 ohms
Impédance de sortie S/PDIF	<75 ohms
Lecture sans discontinuité	Oui
Consommation d'énergie maximale	15W
Consommation en veille	<0.5W
Dimensions	75 x 430 x 305mm
Poids	4.3kg

L'appareil NE s'allume PAS

Assurez-vous que le cordon d'alimentation secteur est correctement branché.

Assurez-vous que la prise est complètement insérée dans la prise murale.

Vérifiez le fusible dans la prise secteur ou l'adaptateur.

Le lecteur NE LIT PAS le DISQUE

Vérifiez que le disque n'est pas à l'envers.

Vérifiez que le disque n'est pas trop rayé ou sale.

Il n'y a PAS de son

Assurez-vous que l'amplificateur est correctement configuré.

Vérifiez que les fiches sont correctement insérées.

Le DISQUE SAUTE

Vérifiez que le disque n'est pas trop rayé ou sale.

Assurez-vous que le lecteur est sur une surface dure et qu'il n'est pas soumis à des vibrations.

Il y a un bourdonnement VENANT de l'enceinte

S'assurer que toutes les connexions des câbles sont bien serrées.

La télécommande NE fonctionne PAS

Vérifiez que les piles n'ont pas expiré.

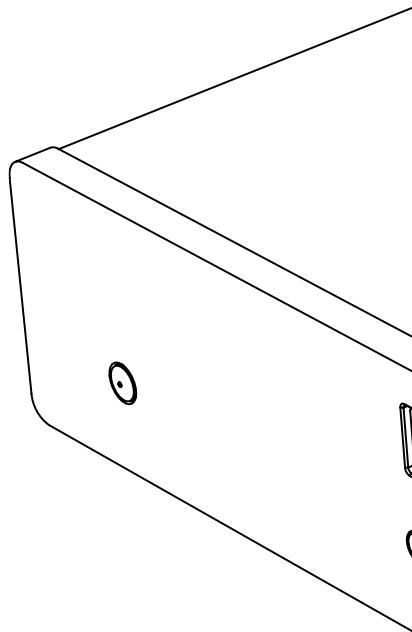

Assurez-vous que rien ne bloque le capteur de la télécommande.

Si vous rencontrez des problèmes avec votre produit, consultez la section d'aide sur notre page Web https://techsupport.cambridgeaudio.com

Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.
