MODE D'EMPLOI SL1500CEG-S TECHNICS

Nous vous remercions pour votre achat de cet appareil.

Veuillez lire attentivement ces instructions avant d'utiliser ce produit et conservez ce manuel pour vous y référer ultérieurement.

• Les pages auxquelles se référer sont indiquées en tant que « ( 00) »
• Les illustrations peuvent différer de votre appareil.

Caractéristiques

Moteur d'entraînement direct sans noyau pour une précision et fiabilité élevées, ainsi qu'une rotation stable

• Une rotation stable est obtenue en combinant le moteur d'entrainement direct sans noyau qui réduit les vibrations infimes pendant la rotation du moteur à l'aide de la technologie de commande du moteur qui permet de changer le mode d'entrainement selon l'état de fonctionnement du moteur.
• En plus de fournir une performance supérieure, le moteur d'entrainement direct ne nécessite aucun remplacement de pièce ou d'entretien.

Roulements de haute précision pour bras de lecture hautement sensible

• Le roulement de haute précision usiné qui est utilisé dans le roulement du bras de lecture avec suspension à la cardan permet une sensibilité de réponse initiale élevée et un suivi précis du disque. Fonction de levage automatique pour soulever le bras de lecture automatiquement
• Cet appareil est équipé d'une fonction de levage automatique pour soulever le bras de lecture automatiquement lorsque la lecture du disque est terminée.

Ensemble complet, incluant ce qui suit, pour une lecture optimale des disques

• Amplificateur phono-égaliseur intégré compatible avec une large gamme d'appareils.
• Cellule de lecture type MM de haute qualité.

Avant utilisation

Précautions de sécurité 04

Accessoires 07

Nom des pièces 08

Pour commencer

Assemblage de l'appareil. 10

Avant de monter la platine 11 Montage de la platine 11 Montage du tapis de platine 11 Fixation de la coquille porte-cellule 11 Fixation du contrepoids d'équilibrage 11 Pour enlever la platine 11

• Connexion à un amplificateur intégré ou à un système de composants (Connexion des bornes de sortie externe, Connexion des bornes de sortie PHONO) 12 Installation 14
• Mettez le couvercle anti-poussières en place...... 14

Réglage 15

• Équilibre horizontal 15
• Pression de pointe de lecture 15 Dispositif antidérapant 15 Hauteur du bras de lecture 16 Hauteur de l'élevateur du bras 17

Lecture

Lecture des disques 18

Entretien

Entretien 20

Remplacement de la cellule de lecture 21

Guide de dépannage 22

Spécifications 23

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, - N'exposez pas cet appareil à la pluie, l'humidité, l'égouttement ou l'éclaboussement. - Ne placez pas d'objets contenant de l'eau, tels que des vases, sur l'appareil. - Utilisez exclusivement les accessoires préconisés. - Ne retirez pas les caches. - Ne réparez pas l'appareil vous-même. Confiez l'entretien à un personnel qualifié. - Ne laissez pas d'objets métalliques tomber dans cet appareil. - Ne placez pas d'objets lourds sur cet appareil.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, -Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.
• Branchez la prise secteur dans la prise électrique. -Ne pas tirer, plier ou placer des objets lourds sur le cordon. -Ne manipulez pas la prise avec les mains mouillées. -Tenez le corps de la prise secteur en la débranchant. -N'utilisez pas de prise secteur ni de prise de courant endommagée.
• La fiche secteur est le dispositif de déconnexion. Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant. Assurez-vous que la broche de terre de la fiche du cordon d'alimentation est correctement branchée afin d'éviter un choc électrique. -Un appareil de CLASSE I doit être raccordé à une prise électrique pour l'alimentation dotée d'une mise à la terre de protection.

Appareil

• Ne placez pas de sources de flammes vivantes telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné à être utilisé sous des climats tropicaux.
• Ne mettez pas d'objets sur cet appareil. Cet appareil devient chaud lorsqu'il est en marche.

Emplacement

• Placez cet appareil sur une surface plane.
• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, -N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans chaque autre espace réduit. Assurez-vous que l'appareil est bien ventilé.

-Ne bouchez pas les ouvertures d'aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires.

-N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

Assurez-vous que l'emplacement de placement est suffisamment solide pour supporter le poids de cette unité ( 23). - Ne soulevez pas et ne transportez pas cet appareil en le tenant par l'un de ses boutons. Cela pourrait faire tomber l'appareil, causant des blessures ou un dysfonctionnement de celui-ci. - Maintenez les cartes magnétiques ou carte IC comme une carte de crédit à l'écart de la platine.

-Dans le cas contraire, la carte à circuit intégré ou une carte magnétique peut devenir inutilisable en raison de l'effet magnétique.

L'élimination des équipements usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Accessoires

Certaines pièces de l'appareil ont été démontées pour prévenir tout dommage lors de l'expédition.

Cochez les accessoires pour vérifier qu'ils sont bien tous dans l'emballage.

(Certaines pièces d'accessoires sont fournies dans un sac.)

Platine (1 pce.) SL-1500CEG-S : (TYL0302) SL-1500CEG-K : (TYL0359)	Tapis de platine (1 pce.) (RGS0008)	Couvercle anti-poussière (1 pce.) (TTFA0457)
Adaptateur pour disques 45 tours (1 pce.) SL-1500CEG-S : (TPH0340) SL-1500CEG-K : (TPH0339)	Contrepoids d'équilibrage (1 pce.) SL-1500CEG-S : (TYL0361) SL-1500CEG-K : (TYL0295)	Contrepoids auxiliaire (1 pce.) (TYL0362)
Coquille porte-cellule avec cellule de lecture (1 pce.) (TYL0360) La coquille porte-cellule est livrée avec une cellule de lecture équivalente à « ortofon 2M Red ».	Câbles PHONO (1 pce.) (K4EY4YY00003)	Câble de terre PHONO (1 pce.) (K4EY1YY00189)
Cordon d'alimentation secteur (1 pce.) (K2CM3YY00055)

• Les numéros de modèle des accessoires sont tels qu'en février 2019. Ils sont sujets à modification sans préavis.
• Gardez les matériaux d'emballage après avoir pris possession du matériel. Vous en aurez besoin pour transporter l'appareil sur une longue distance.
• Observe les réglementations locales lors de la mise au rebut du produit.
• N'utilisez pas de cordon d'alimentation secteur, câble PHONO et câble de terre PHONO autres que ceux qui sont fournis.
• Conservez la cellule de lecture, le contrepoids auxiliaire, les écrous, les vis et les rondelles hors de portée des enfants pour éviter toute ingestion.
• Les illustrations et les figures de ce manuel sont du corps principal de l'argent.
• La pointe de lecture est un produit consommable.

Lors du remplacement, achetez une pointe de lecture « ORTOFON 2M Red »

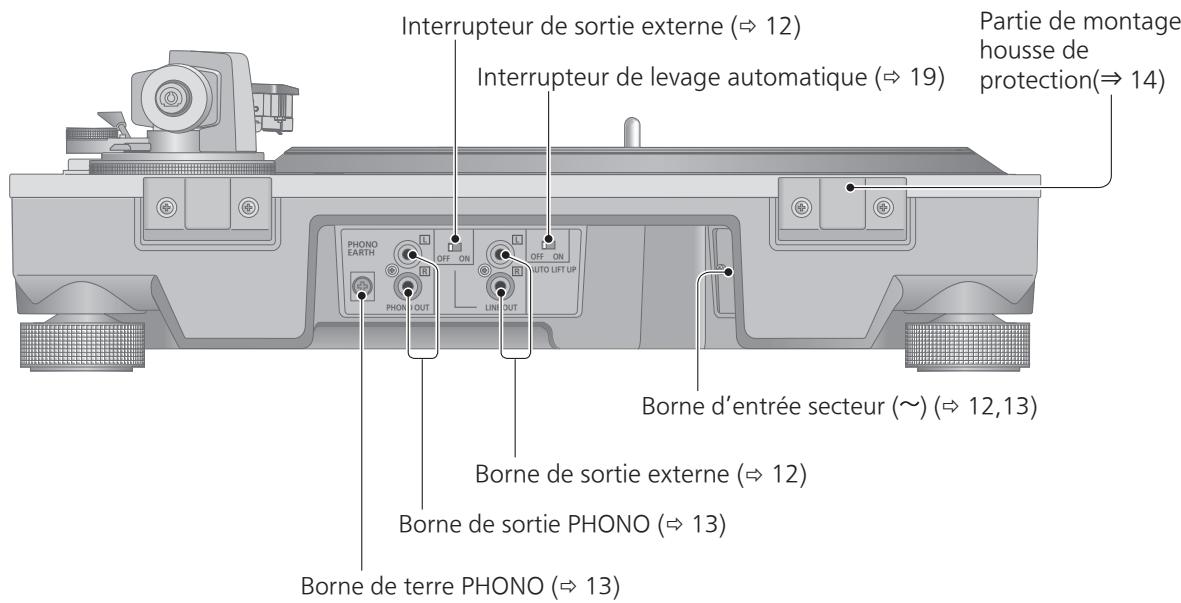

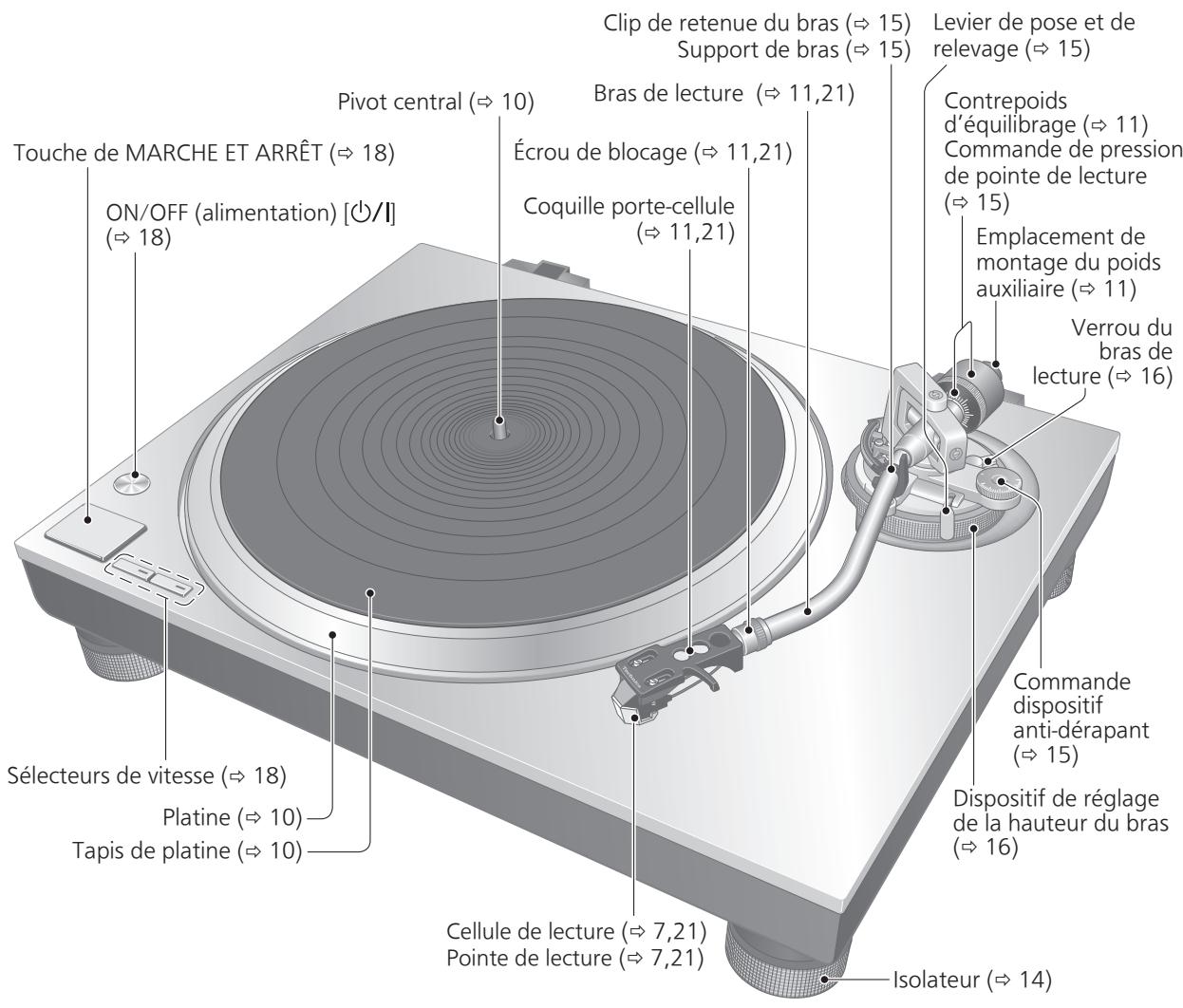

Nom des pièces

Des numéros comme (⇔ 18) indiquent les pages de référence.

Avant

Assemblage de l'appareil

Certaines pièces de l'appareil ont été démontées pour prévenir tout dommage lors de l'expédition.

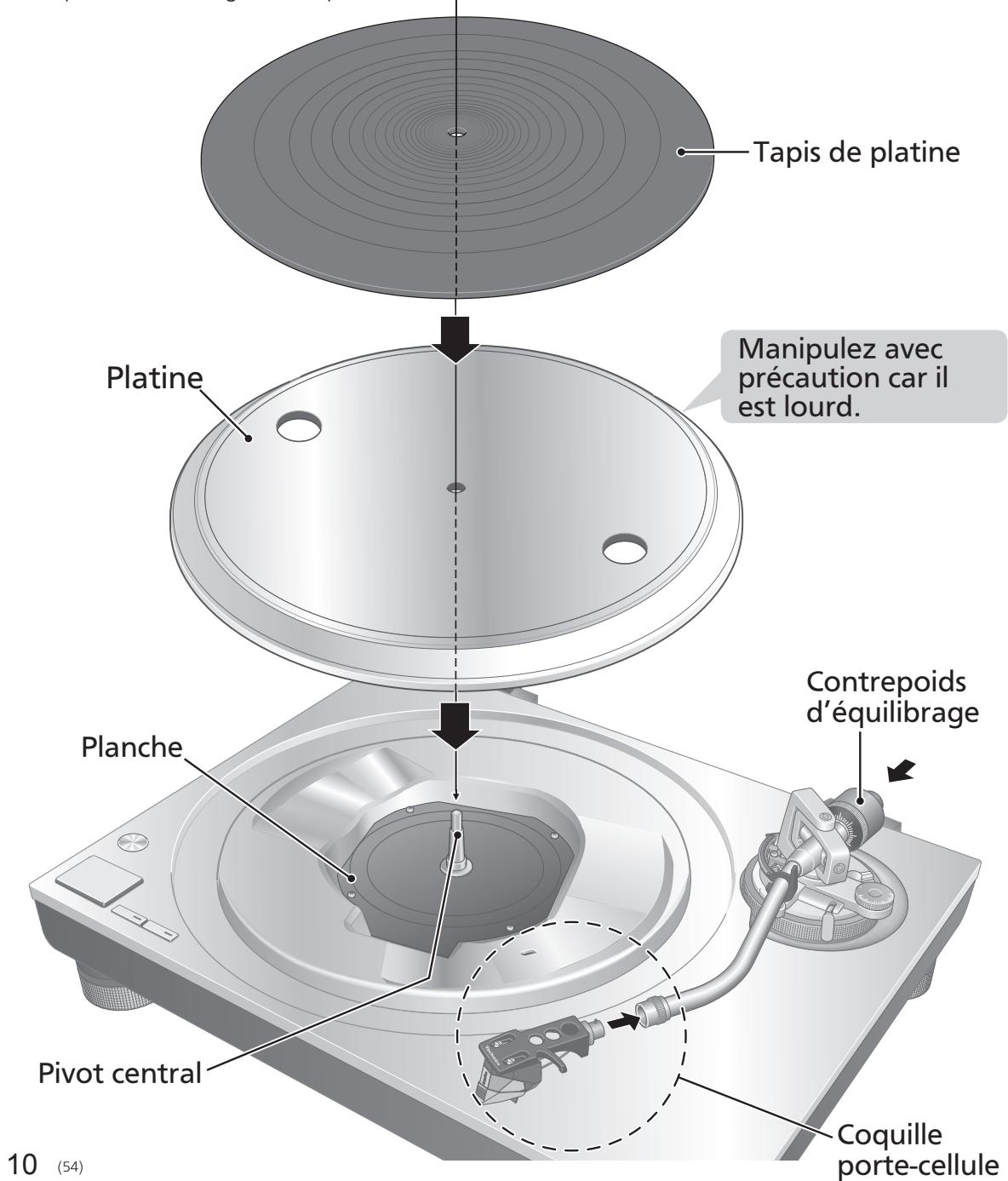

Assemblez l'appareil dans l'ordre suivant.

Attention

• Avant l'installation, mettez en place la protection de la pointe de lecture pour protégerr l'extrémité de la pointe de lecture (⇒ 18), ramenez le bras de lecture sur le support de bras et immobilisez-le avec le clip de retenue du bras.
• Ne raccordez pas le cordon d'alimentation secteur tant que l'installation n'est pas terminée.
• Lors du montage de la platine, empêchez des matériaux étrangers de pénétrer entre l'unité principale et la platine.
• Ne pas toucher ou gratter la planche.

1 Retirez le couvercle de l'aimant de la platine.

• Il y a un aimant et son couvercle sur le côté droit de la platine.

Retirez le couvercle de l'aimant avant d'installer l'unité principale.

Côté arrêt de la platine

Attention

• Maintenez tout objet magnétique sensible, comme une carte et une montre magnétiques, éloigné de l'aimant.
• Empêchez la platine de frapper l'unité principale ou de tomber.

Empêchez de la poussière ou de la poudre de fer d'adhérer à l'aimant sur le côté arrêté.

• Ne touchez pas les vis de fixation (trois emplacements) de la platine. L'évaluation de la performance ne peut être garantie si elles sont hors de leurs emplacements.

Attention

• Faites attention lors de la manipulation de la platine étant donné qu'elle est lourde. Veillez à ne pas vous pincer les doigts.
• Essuyez les traces de doigts ou de saleté avec un chiffon doux.

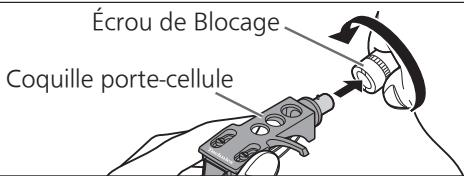

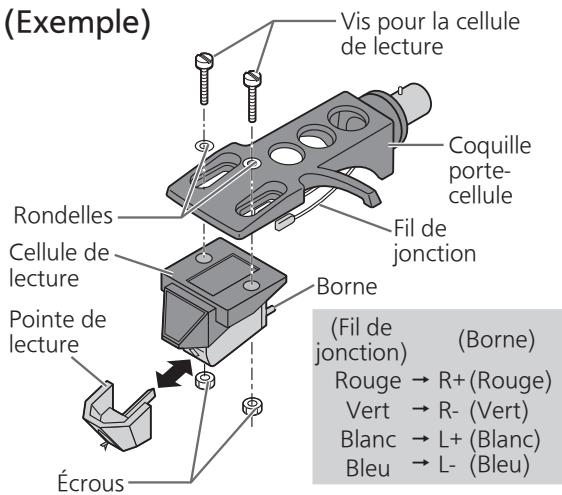

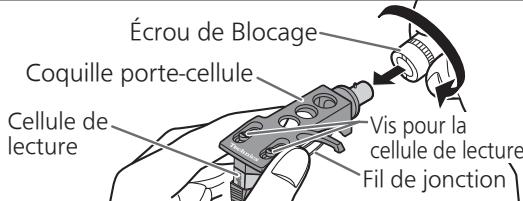

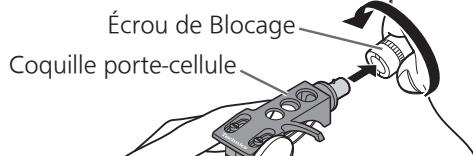

4 Montez la coquille porte-cellule avec la cellule de lecture dans le bras de lecture. gardez la coquille porte-cellule horizontal et serrez l'écrou de blocage.

• Prenez garde de ne pas toucher le bout de la pointe de lecture.

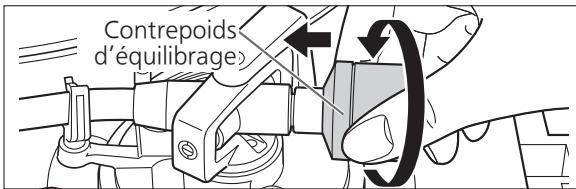

Fixez le contrepoids d'équilibrage à l'arrière du bras de lecture.

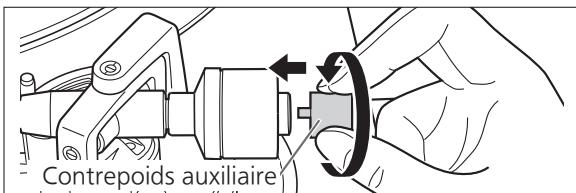

Fixez le contrepoids auxiliaire inclus à l'arrière du bras de lecture en fonction du poids de la cellule de lecture. Pour les gammes de poids réglables de la cellule de lecture, reportez-vous à « Plage du poids de la cellule de lecture utilisable ». (⇒23)

Remarque

L'intérieur du contrepoids d'équilibrage est graissé.

Pour enlever la platine

Comme illustré sur la figure de droite, placez vos doigts dans les deux trous de la platine, maintenez l'axe central vers le bas et enlevez la platine vers le haut.

• Ne connectez pas simultanément la borne de sortie PHONO et les bornes de sortie externe sur un périphérique raccordé (préamplificateur, système de composant, etc.). Une connexion simultanée peut provoquer du bruit et/ou un son éclatant.
• Éteignez tous les appareils et débranchez le cordon d'alimentation secteur de la prise avant d'effectuer tout branchement.
• N'utilisez pas l'interrupteur de sortie externe, ne connectez pas et ne déconnectez pas non plus les câbles lorsque l'appareil est allumé.
• Lorsque vous connectez les bornes de sortie PHONO, assurez-vous de brancher le câble de terre PHONO. Sinon, un bourdonnement de l'alimentation (ronflement) peut se produire.
• Reportez-vous aussi au mode d'emploi de l'appareil connecté.

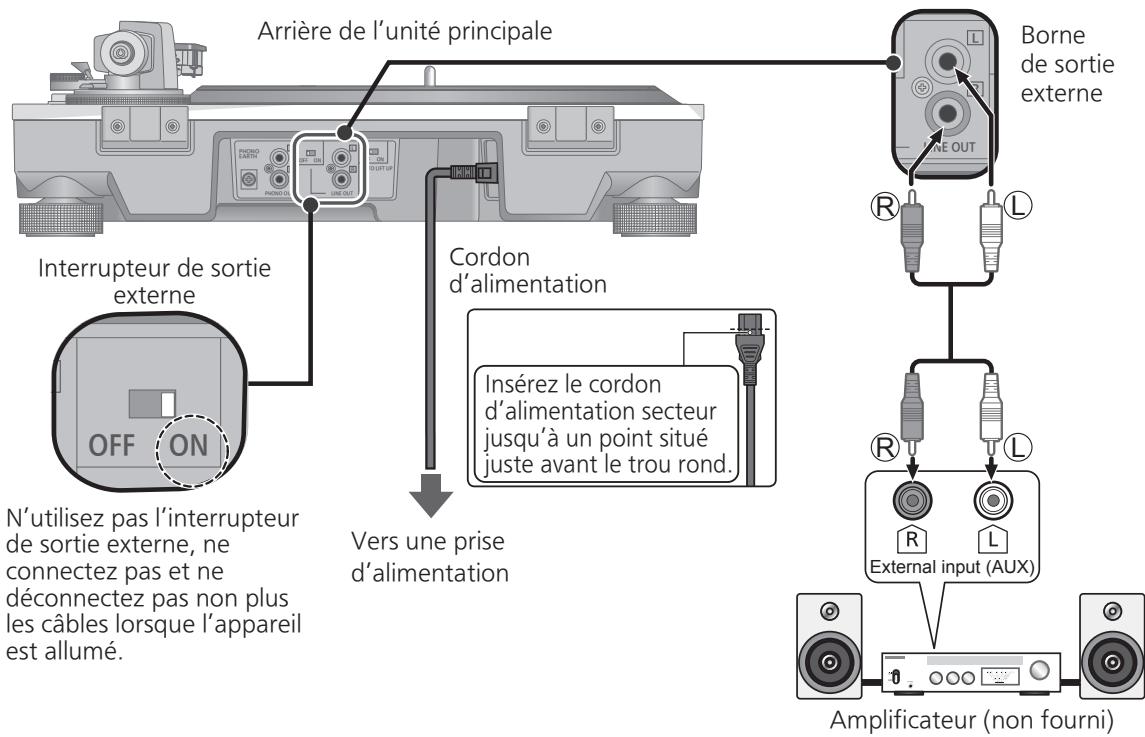

Connexion des bornes de sortie externe

1. Éteignez l'appareil et le périphérique connecté et débranchez les cordons d'alimentation secteur de la prise. 2. Branchez le cable PHONO aux bornes de sortie externe de l'appareil et aux bornes d'entrée externe du périphérique raccordé.

• Lors de la connexion des bornes de sortie externe, ne connectez pas le câble de terre PHONO.
• Le raccordement aux bornes d'entrée PHONO du périphérique connecté produit une sortie anormale et un son fort d'une qualité déformée.

3 Mettez l'interrupteur de sortie externe en position « ON ». 4 Raccordez le cordon d'alimentation secteur.

• Vérifiez la puissance en watts de la sortie secteur sur l'équipement connecté avant de l'utiliser pour cet appareil. Pour diminuer la consommation d'énergie de l'appareil, reportez-vous aux spécifications. (⇒ 23)

Connexion des bornes de sortie phonos

1. Éteignez l'appareil et le périphérique connecté et débranchez les cordons d'alimentation secteur de la prise. 2. Branchez le câble PHONO et le câble de terre PHONO aux bornes d'entrée PHONO de l'équipement connecté.

• Un volume et une qualité sonore adéquats ne peuvent pas être obtenus lors de la connexion des bornes d'entrée externe du périhérique connecté.

3 Mettez l'interrupteur de sortie externe en position « OFF ». 4 Raccordez le cordon d'alimentation secteur.

• Vérifiez la puissance en watts de la sortie secteur sur l'équipement connecté avant de l'utiliser pour cet appareil. Pour diminuer la consommation d'énergie de l'appareil, reportez-vous aux spécifications. (⇒ 23)

Borne de sortie PHONO

Amplificateur (non fourni)

de sortie externe, ne connectez pas et ne déconnectez pas non plus les câbles lorsqu'étapeire est allumé. Vers une prise d'alimentation

Attention

• Serrez la borne de terre PHONO à l'aide d'un tournevis à tête cruciforme.

Remarque

• Interrupteur veille/marche [ON/OFF]

Appuyez pour faire passer l'appareil du mode veille au mode marche ou vice versa. En mode veille, l'appareil consomme toujours une faible quantité d'énergie.

Retirez la fiche de la prise électrique principale si vous ne comptez pas utiliser l'appareil pendant une longue période. Placez l'appareil de sorte que la prise puisse être facilement enlevée.

Installez l'appareil sur une surface horizontale protégée des vibrations.

Gardez cet appareil aussi loin que possible des enceintes.

Réglage de la hauteur pour que l'appareil soit horizontal

Augmente la hauteur

Réduit la hauteur

Soulever le tourne-disque pour tourner les isolateurs et régler la hauteur.

• Dans le sens des aiguilles d'une montre : Réduit la hauteur.
• Dans le sens inverse des aiguilles d'une montre : Augmente la hauteur.

Attention

• Ne mettez pas les isolateurs trop loin. Cela pourrait les détacher ou bien les endommager.

Mettez le couvercle anti-poussières en place

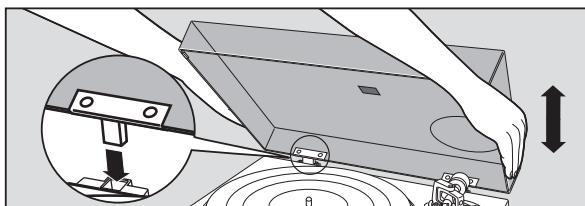

Saisissez le couvercle anti-poussières à deux mains et mettez-le en place dans les pièces de fixation du couvercle anti-poussières (⇒ 9) sur le lecteur.

Pour retirer le couvercle anti-poussières, gardez-le ouvert et soulevez-le droit au-dessus.

Attention

• Ramenez le bras de lecture sur le support de bras et fixez-le avec le clip de retenue du bras avant de fixer ou de détacher le couvercle anti-poussière.
• Retirez le couvercle anti-poussière pendant la lecture. Lors de l'insertion du couvercle anti-poussière, empêchez l'extrémité des charnières de heurter et endommager l'unité principale.

Notes pour l'installation - Avant de déplacer l'appareil, mettez l'appareil hors tension, débranchez la fiche d'alimentation et débranchez tous les périphériques connectés. Assurez-vous que l'appareil n'est pas exposé aux rayons directs du soleil, à la poussière, à l'humidité et à la chaleur émise par un appareil de chauffage. - Cet appareil peut capter des interférences d'un appareil radio situé à proximité. Gardez l'appareil aussi loin que possible d'un appareil radio. - N'installez pas l'appareil sur une source de chaleur. - Évitez un endroit avec de grandes variations de température. - Évitez un endroit avec une condensation fréquente. - Évitez un endroit instable. - Ne mettez pas un objet sur l'appareil. - N'installez pas l'appareil dans un espace confiné tel qu'une étagère. - Installez l'appareil dans un emplacement bien éloigné des murs ou d'autres dispositifs pour permettre un rayonnement de chaleur efficace depuis l'intérieur de l'appareil. Assurez-vous que l'emplacement d'installation est suffisamment résistant pour supporter le poids total de l'unité et du système. (⇒ 23) - Notez que l'appareil peut être endommagé par la fumée de cigarettes ou l'humidité provenant d'un humidificateur à ultrasons.

Condensation

Imaginons, vous sortez une bouteille froide d'un réfrigérateur. Si vous la laissez dans une pièce pendant un certain temps, des gouttes de rosée vont se former sur la surface de la bouteille. Ce phénomène est appelé « condensation »

• Conditions provoquant la condensation • Changement rapide de température (cause de par le déplacement d'un endroit chaud à un endroit froid ou vice versa, un refroidissement ou un réchauffement rapide ou bien exposition directe à de l'air froid) • Forte humidité dans une pièce avec beaucoup de vapeur, etc. Saison pluvieuse
• La condensation peut endommager l'appareil. Quand cela se produit, éteignez l'appareil et laissez-le jusqu'à ce qu'il s'adapte à la température ambiante (environ 2 à 3 heures).

Préparatifs

• Tout d'abord, retirez le housse de protection.

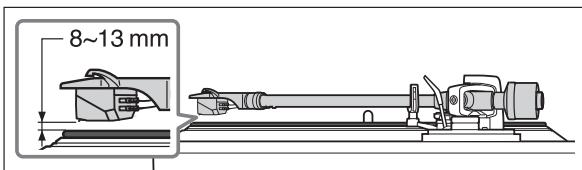

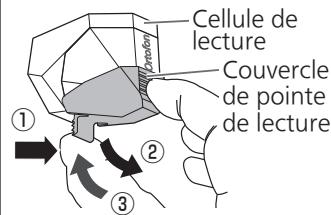

• Retirez le couvercle de pointe de lecture ( 18), en prenant soin de ne pas endommager la pointe de lecture, puis dégagez le clip de retenue du bras.
• Abaissez le levier de pose et de relèvement.

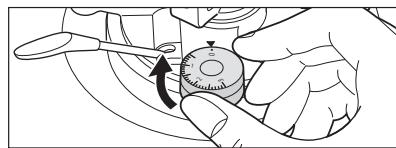

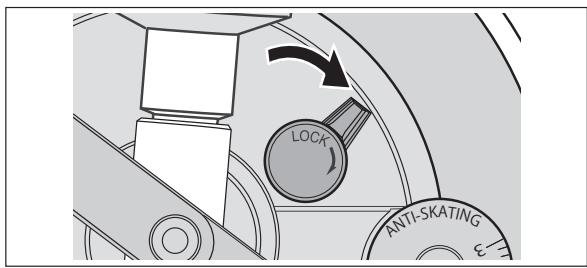

• En la tournant, mettez la commande du dispositif antidérapant sur « 0 »

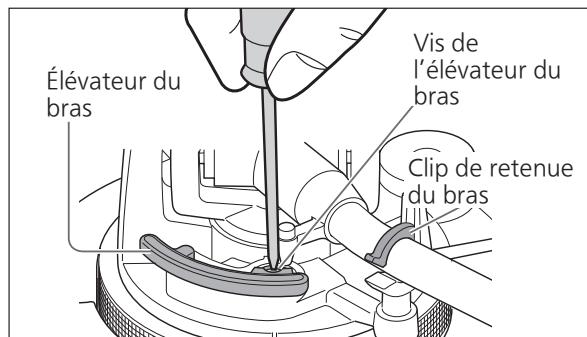

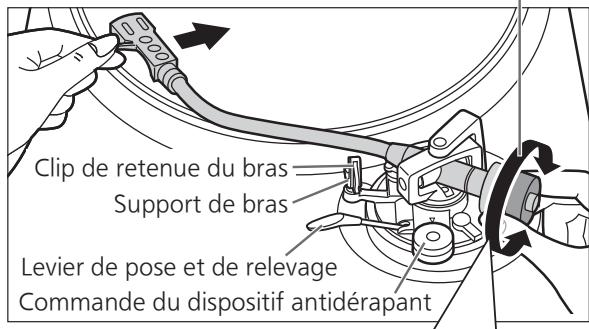

Libérez le bras de lecture du support de bras et réglez l'équilibre horizontal en tournant le contrepoids d'équilibrage.

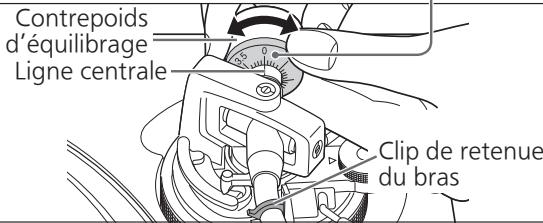

Maintenez le bras de lecture et tournez le contrepoids d'équilibrage dans le sens de la flèche pour régler l'équilibre jusqu'à ce que le bras soit à peu près horizontal.

• Prenez soin de ne pas laisser le bout de la pointe de lecture toucher la platine ou l'unité principale.

Contrepoids d'équilibrage

Tenez ici pour tourner

Équilibré et le bras de lecture est parallèle à la platine.

Le contrepoids d'équilibrage est trop en avant.

Le contrepoids d'équilibrage est trop en arrière.

Préparatifs

• Replacez le bras de lecture sur le support de bras et immobilisez-le avec le clip de retenue du bras.

1 Tournez la commande de la pression de pointe de lecture jusqu'à ce que « 0 » vienne sur la ligne centrale de

l'arrière du bras de lecture.

• Maintenez immobile le contrepoids d'équilibrage tout en faisant cela.

Commande de pression de point de lecture

Tenez ici pour tourner

Remarque

• Pression de pointe de lecture de la cellule de lecture fournie: 1,8 g
• Lors de l'utilisation d'une cellule de lecture vendue séparément, reportez-vous au Guide de l'utilisateur de votre cellule de lecture pour la pression de pointe de lecture appropriée.

2 Tournez le contrepoids d'équilibrage pour l'ajuster sur la pression de pointe de lecture appropriée pour la cellule de lecture utilisée.

• La commande de pression de pointe de

lecture tournera en même temps que le contrepoids d'équilibrage.

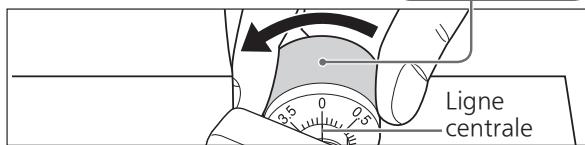

• Tournez jusqu'à ce que la ligne centrale pointe sur la pression de pointe de lecture appropriée.

Contrepoids d'équilibrage

Tenez ici pour tourner. Tournez ensemble.

Dispositif antidérapant

1 Tournez la commande du dispositif antidérapant pour la régler à la même valeur que la commande de pression de pointe de lecture.

Remarque

• Pour une pression de la pointe de lecture de 3 g ou plus, régler l'anti-patinage sur « 3 »

Hauteur du bras de lecture

N'effectuez ce réglage que si la cellule de lecture que vous utilisez le rend nécessaire.

Préparatifs

• Mettez un disque sur la platine.

1 Dégagez le verrou du bras de lecture.

Verrou du bras de lecture

(Dégagé)

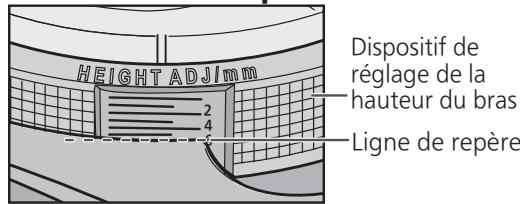

2 Réglez la hauteur avec la dispositif de réglage de la hauteur du bras.

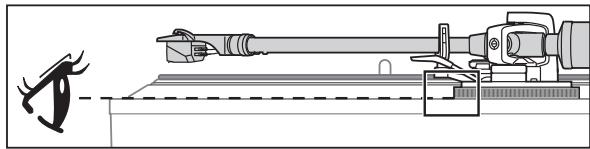

Réglez la hauteur du bras de lecture jusqu'à ce qu'il soit parallèle au disque.

Utilisez le tableau ci-dessous comme référence pour trouver la marque de position appropriée pour la hauteur de votre cellule de lecture.

(Pour la coquille porte-cellule fournie)

Hauteur de la cellule de lecture (H) en millimètres	Position de la commande de hauteur
14	0
15	1
16	2
17	3
18	4
19	5
20	6

Hauteur de la cellule de lecture fournie (H = 18mm)

Position de la commande de hauteur : 4

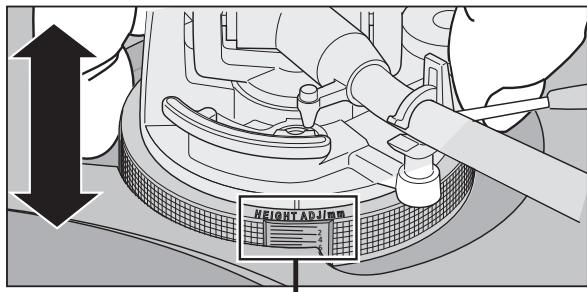

Tenez le dispositif de réglage de la hauteur du bras et faites-le glisser vers le haut ou le bas pour aligner le repère de position sur la ligne d'index. 0 à 6 mm sont marqués sur le dispositif de réglage de la hauteur du bras.

Lors du contrôle de la ligne de référence de la Dispositif de réglage de la hauteur du bras, vérifie en plaçant le regard au même niveau.

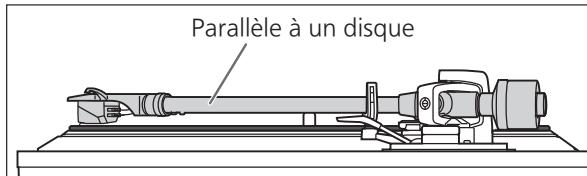

Lorsque vous ne savez pas la hauteur de la cellule de lecture (h) ou lorsque vous n'utilisez pas la coquille porte-cellule fournie

Retirez le couvercle de pointe de lecture, ennant soin de ne pas endommager la pointe de lecture, puis dégagez le clip de retenue du bras. Abaissez le levier de pose et relèvement, posez la pointe de lecture sur un disque et réglez la commande de hauteur jusqu'à ce que le bras de lecture et le disque soient parallèles. - Si la hauteur de la cellule de lecture (H) est trop petite afin qu'elles soient parallèles, ajoutez une « entretose de cellule de lecture » (non fournie).

Assurez-vous de tourner le bouton de verrouillage du bras à la fin, comme indiqué dans la figure ci-dessous. Il peut être nécessaire de forcer légèrement pour le faire.

Attention

• Prenez garde de ne pas endommager le bout de la pointe de lecture.
• Ne pas utiliser le produit sans que le bras ne soit verrouillé.
• Pour un réglage plus précis, utilisez un niveau (non fourni) pour ajuster la hauteur du bras de manière à ce que la cellule de lecture soit parallèle au disque.

Hauteur de l'élevateur du bras

Effectuez un réglage en fonction de la cellule de lecture, si nécessaire.

Préparatifs

• Mettez un disque sur la platine.
• Retirez le couvercle de pointe de lecture ( 18), en prenant soin de ne pas endommager la pointe de lecture, puis dégazez le clip de retenue du bras.
• Soulevez le levier de pose et de releverage et placez le bras de lecture sur le disque.

1 Vérifiez la hauteur de l'élevateur du bras (distance entre le bout de la pointe de lecture et la surface du disque).

Si un réglage est nécessaire, passez à l'objet 2.

• La hauteur de l'élevateur du bras est réglée en usine entre 8 et 13 mm.

2 Remplacez le bras de lecture sur le support de bras et immobilisez-le avec le clip de retenue du bras. tournez la vis de réglage.

• Le fait de tourner la vis dans le sens des aiguilles d'une montre abaisse l'élevateur du bras.
• Le fait de tourner la vis dans le sens inverse des aiguilles d'une montre relève l'élevateur du bras.

Préparatifs

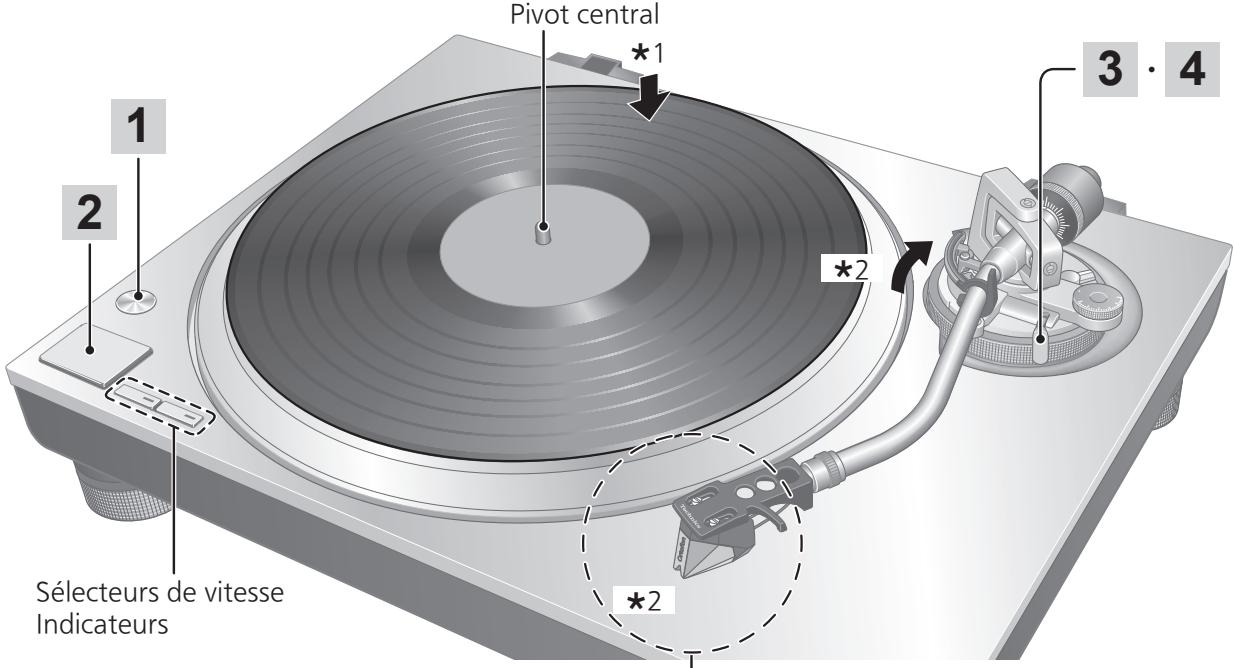

1 Mettez un disque (non inclus) sur la platine. 2 Retirez le couvercle de pointe de lecture puis dégagez le clip de retenue du bras.

1 Appuyez sur [o/1] pour allumer l'appareil.

La lumière stroboscopique s'allume. 33-1/3 rpm est automatiquement sélectionné et l'indicateur [33] s'allume.

2 Appuyez sur [START-STOP]. La platine de lecture commence à tourner.

Attention

• N'appuyez pas sur [START-STOP] lorsque la platine est retirée. Si vous avez accidentellement appuyé sur [START-STOP]
• Le témoin du bouton de sélection de vitesse ([33] ou [45]) commence à clignoter. S'il clignote, appuyez sur la touche [O/I] pour mettre l'appareil hors tension, montez la platine, puis appuyez sur [O/I] pour allumer l'appareil.
• Mettez l'appareil sous tension ou hors tension avec le volume de l'appareil connecté réglé au minimum.

Retrait du couvercle de pointe de lecture

Tenez le couvercle de pointe de lecture à l’avant et l’arrière, et tout en poussant le verrou sur la partie arrière (1), inclinez lentement le couvercle de pointe de lecture vers le bas (2).

Fixation du couvercle de pointe de lecture

Tenez le couvercle de pointe de lecture par l’avant et l’arrière, alignez-le sur l’avant de la cellule de lecture et soulevez-le lentement ( ③ ) en prenant soin de ne pas endommager la pointe de lecture.

Pour arrêter temporairement la lecture

Relevez le levier de pose et de relevé.

• La pointe de lecture se soulève du disque.
• Pour lancer la lecture à nouveau, abaissez le levier de pose et de releverage.

Lorsque la lecture prend fin

① Après avoir soulevé le levier de pose et de releverage pour ramener le bras de lecture sur le support de bras, abaissez-le complètement. ② Appuyez sur [START-STOP]. Le frein électronique arrête doucement la platine. ③ Appuyez sur [O/I] pour allumer l'appareil hors tension. Fixez le bras de lecture à l'aide du clip de retenue du bras. ⑤ Remettez le couvercle de pointe de lecture (pour protégerr le bout de la pointe de lecture).

Fonction de levage automatique

Cette fonction soulève automatiquement le bras de lecture à la fin de la lecture d'un disque.

Cela empêche la lecture repétée du dernier sillon. (Cela n’arrête pas la rotation de la platine.)

Cette fonction nécessite le réglage suivant avant de pouvoir être activée.

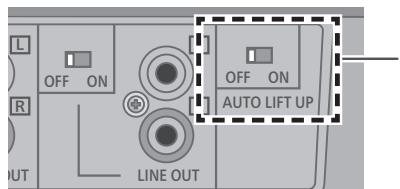

Réglage : Avec l'appareil éteint, mettez l'interrupteur de levage automatique à l'arrière en position « ON »

• Pour un levage automatique, assurez-vous de bien effectuer les étapes ① à ⑤ décrites ci-dessus dans la section « Lorsque la lecture prend fin »

Attention

• En fonction du disque, cela peut prendre un certain temps pour que le releavage automatique fonctionne après la lecture, ou il peut être actionné lorsque le disque est toujours en cours de lecture. Si le bras de lecture est soulevé pendant la lecture, mettez l'interrupteur de levage automatique sur « OFF »
• La fonction de levage automatique risque de ne pas fonctionner normalement. Pour que la fonction de levage automatique fonctionne correctement, le levier de pose et de releverage doit être complètement abaissé une fois que le bras de lecture est ramené sur le support de bras après la fin de la lecture.

Interrupteur de levage automatique

Lors de la lecture de 45 tours

• Appuyez sur le bouton de sélection de vitesse [[45] ([45] s'allume).
• Montez l'adaptateur pour disques 45 tours sur le pivot central.

Lors de la lecture de 45 tours SP (enregistrement court)

• Appuyez en même temps sur les boutons de sélection de vitesse [33] et [45] (78 rpm : [33] et [45] s'allument).

Lors de l'utilisation d'un stabilisateur d'enregistrement (non inclus)

• Consultez le manuel d'instructions du stabilisateur d'enregistrement.
• Poids maximum: 1 kg

Entretien des pièces

Retirez avec soi la poussière de la pointe de lecture et du disque.

• Enlevez la coquille porte-cellule avec la cellule de lecture et nettoyez la pointe de lecture en utilisant une rose douce. Brossez de la base vers le bout.
• Utilisez un nettoyant pour disque pour garder vos disques propres.

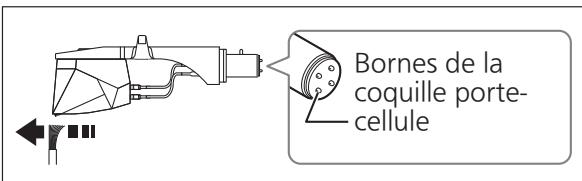

Essuyez de temps en temps les bornes de la coquille porte-cellule.

Essuyez les bornes de la coquille porte-cellule avec un chiffon doux et fixez la coquille porte-cellule au bras de lecture.

Baissez le volume de l'amplificateur ou mettez l'amplificateur hors tension avant de monter ou de déplacer la coquille porte-cellule.

Les enceintes peuvent être endommagées si la coquille porte-cellule est déplacée lorsque le volume est élevé.

Nettoyage du couvercle anti-poussières et le boîtier

Essuyez le couvercle anti-poussières et le boîtier avec un chiffon doux.

Ne touchez pas la planche lors du nettoyage.

Autrement, le joueur peut échouer.

Lorsque la poussière est tenace, essorez bien un chiffon humide pour essuyer la saleté, puis essuyez-la avec un chiffon doux.

• N'utilisez pas de solvants tels que benzine, diluant, alcool, détergent de cuisine, chiffon imprégné chimiquement, etc. L'utilisation de ces produits peut causer la déformation du boîtier extérieur ou le détachement du revêtement.
• N'essayez pas le couvercle anti-poussières pendant la lecture d'un disque.

Cela pourrait causer de l'électricité statique. Cette électricité statique peut attirer le bras de lecture vers le couvercle anti-poussières.

Déplacement de l'appareil

Remballez l'appareil dans son emballage original.

Gardez les matériaux d'emballage après avoir pris possession du matériel.

Si vous n'avez plus l'emballage, procédez comme suit :

• Retirez la platine et le tapis de platine et enveloppez-les avec précaution.
• Retirez la coquille porte-cellule et le contrepoids d’équilibrage du bras de lecture et enveloppez-les avec soin. Fixez le bras de lecture avec le clip de retenue du bras et maintenez-le en place avec du ruban adhésif.
• Enveloppez soigneusement l'unité principale dans une couverture ou du papier.

Reconditionnement

Avant le reconditionnement, retirez le contrepoids d’équilibrage et insérez le support de bras de lecture sous le bras de lecture.

Mise au rebut du produit en dehors des pays de l'ue

Ce symbole est valable dans l'UE seulement.

Contacter un bureau gouvernemental local ou votre revendeur pour confirmer une manière correcte de mettre au rebut.

Remplacement de la cellule de lecture

La cellule de lecture peut être remplaçée par une cellule de votre préférence.

Retrait de la cellule de lecture fournie

Fixez le couvercle de pointe de lecture ( 18) et desserrez l'écrou de blocage pour retirer le bras de lecture de la coquille porte-cellule.

2 Desserrez les vis de montage de la cellule de lecture pour retirer la cellule de lecture fournie de la coquille porte-cellule.

Utilisez un mini tournevis plat (4 mm) disponible dans le commerce. - Prenez garde de ne pas toucher le bout de la pointe de lecture.

Retirez les câbles des bornes.

Veillez à ne pas couper les câbles.

Fixation de la cellule de lecture

Fixez une cellule de lecture (achetée en magasin) provisoirement.

Suivez les instructions de la cellule de lecture de remplacement pour la fixer correctement à la coquille porte-cellule et serrez légèrement les vis.

• Si les vis de fixation sont inclus dans la cellule de lecture, utilisez-les.
• Lors de la lecture de 45 tours SP, utilisez une cellule de lecture pour les 45 tours SP. Utilisez un mini tournevis plat (4 mm) disponible dans le commerce.
• Prenez garde de ne pas toucher le bout de la pointe de lecture.

2 Ajustez le porte-à-faux.

• Prenez garde de ne pas toucher le bout de la pointe de lecture.

Déplacez la cellule de lecture pour ajuster le dépassement de manière à ce que l'extrémité de la pointe de lecture soit à 52 mm de l'extrémité de montage de la coquille porte-cellule,

Bout de la pointe de lecture

② La cellule de lecture doit être parallèle à la coquille porte-cellule, vue de dessus et de côté (l'illustration est une vue de dessus).

Serrrez la vis pour la cellule de lecture.

• Faites attention de ne pas laisser la cellule de lecture glisser hors de son emplacement.

Fixation de la coquille porte-cellule

4 Montez la coquille porte-cellule avec la cellule de lecture dans le bras de lecture. Gardez la coquille porte-cellule horizontale et serrez l'écrou de blocage.

• Prenez garde de ne pas toucher le bout de la pointe de lecture.

Attention

• Rangez les vis, rondelles et écrous de manière à ne pas les perdre.
• Cet appareil est destiné à être utilisé avec les cellules de lecture de type MM. Les bornes de sortie externe ne peuvent pas être utilisées avec une cellule de lecture de type MC.

Guide de dépannage

Guide de dépannage Avant de faire appel au service, faites les vérifications ci-dessous. En cas de doute concernant certains des points à vérifier, ou si les solutions indiquées dans le tableau ne permettent pas de résoudre le problème, contactez votre revendeur.

Pas de courant.

• Le cordon d'alimentation secteur est-il branché?

Insérez le cordon à fond. (⇒ 12)

Il y a du courant mais aucun son ou le son est faible ou anormal, fort, et d'une qualité sonore déformée.

• Est-ce que les connexions du périphérique et les connexions de sortie PHONO ou des bornes de sortie externe sont correctes?

→ Connectez les bornes de sortie PHONO avec les bornes d'entrée PHONO de l'amplificateur. (⇔ 13) → Connectez les bornes de sortie externe aux bornes d'entrée externe de l'amplificateur. (⇒ 12)

• Est-ce que l'interrupteur de sortie est correctement réglé ? Lors de la connexion des bornes de sortie externe, mettez l'interrupteur de sortie externe en position « ON ». (⇒ 12)

• Les raccordements du câble de connexion stéréo à l'amplificateur ou au récepteur sont-ils inversés ? → Vérifiez de nouveau tous les raccordements. (⇒ 12, 13)
• Les raccordements des fils de jonction de la coquille porte-cellule aux bornes de la cellule de lecture sont-ils bien effectués?

Vérifiez de nouveau tous les raccordements. (⇔ 21)

Un son faible, continu (bourdonnement ou bruit de ronflement), un bruit ou un son éclatant est émis pendant la lecture.

• D'autres appareils ou leur cordon d'alimentation secteur se trouvent-ils à proximité du cable de connexion stéreo ? → Éloignez les appareils et leur cordon d'alimentation secteur de cet appareil.
• Le fil de connexion à la terre est-il raccordé? Lorsque vous connectez les bornes de sortie PHONO, assurez-vous de brancher correctement le câble de terre PHONO. ( 13)
• Est-ce que la borne de sortie PHONO et les bornes de sortie externe sont connectées simultanément au périphérique connecté ? Connectez l'une ou l'autre. ( 12, 13)

L'indicateur du sélecteur de vitesse [33] ou [45] clignote.

Effectuez l'opération suivante lorsque l'indicateur du sélecteur de vitesse [33] ou [45] clignote.

Le symptôme peut être amélioré.

Appuyez sur [O/ɪ] pour allumer l'appareil hors tension. Debranchez la fiche d'alimentation, attendez trois secondes ou plus puis insérez de nouveau la prise. Appuyez sur [♂/ɪ] pour allumer l'appareil et appuyez sur [START-STOP] pour faire tournier la platine. - Si l'indicateur du sélecteur de vitesse clignote à nouveau, vérifiez lequel clignote et contactez notre représentant pour le service après-vente.

Généralités
Alimentation	110 - 240 V CA, 50/60 Hz
Consommation	8,0 W (Alimentation ON)Env. 0,2 W (Alimentation OFF)
Dimensions(I × H × P)	453 x 169 x 372 mm
Masse	Env. 9,9 kg
Température defonctionnement	0 °C à +40 °C
Humidité defonctionnement	35 % à 80 % d'humiditérelative (sans condensation)
Platine de lecture
Systèmed'entrainment	Entrainement direct
Moteur	Moteur C.C. sans balai
Platine	Aluminium moulé sous pressionDiamètre: 332 mmMasse: Env. 2,0 kg(y compris une feuille decaoutchouc)
Vitesses derotation	33-1/3 rpm, 45 rpm, 78 rpm
Couple dedémarrage	0,18 N·m (1,8 kg·cm)
Caracteristiquesd'augmentation	0,7 s. (de la positionimmobile) à 33-1/3 rpm
Système defreinage	Frein électronique
Pleurage etscintillage	0,025 % W.R.M.S.

Section du bras de lecture
Type	Type statique équilibré
Longueur effective	230 mm
Porte-à-faux	15 mm
Angle d'erreur de piste	En développé de 2° 32' (au sillon extérieur d'un disque de 30 cm) En développé de 0° 32' (au sillon interieur d'un disque de 30 cm)
Angle de décalage	22°
Plage de réglage de hauteur de bras de lecture	0 - 6 mm
Plage de réglage de la pression de pointe de lecture	0 - 4 g (lecture directe)
Poids de la coquille portecellule	Env. 7,6 g
Plage du poids de la cellule de lecture utilisable	(Sans contrepoids auxiliaire) 5,6 - 12,0 g 14,3 - 20,7 g (y compris la coquille portecellule) (Avec contrepoids auxiliaire) 10,0 - 16,4 g 18,7 - 25,1 g (y compris la coquille portecellule)
Patte de la borne de la coquille portecellule	1,2 mm Ø Patte de borne à 4 broches
Section égaliseur phono
Gain	37 dB
Section de la cellule de lecture
Type	Type de MM
Tension de sortie	5,5 mV
Masse	7,2 g
Pression de la pointe de lecture	1,8 g

Spécifications sujettes à modifications sans préavis.
