| Type d'appareil | Hotte aspirante |
| Largeur | 800 mm |
| Hauteur réglable | 462–762 mm |
| Hauteur avec cheminée standard | 2200 mm |
| Débit d'air nominal | 1000 m³/h |
| Niveau sonore | 52 dB(A) |
| Alimentation électrique | 230 V - 50 Hz |
| Puissance lampe | 2 x 20 W |
| Puissance totale | 250 W |
| Consommation électrique | 250 W |
| Diamètre conduit d'évacuation | 150 mm |
| Nombre de vitesses | 4 |
| Fonction lumière | Oui, interrupteur ON/OFF |
| Fonction arrêt différé | Oui |
| Filtre à graisse | Oui, lavable |
| Poids approximatif | 25 à 29.5 kg selon modèle |
| Matériau | Non précisé |
| Mode d'extraction | Évacuation extérieure ou recyclage |
| Sécurité électrique | Interrupteur de sécurité et consignes d'arrêt |
FOIRE AUX QUESTIONS - MHDSC1200 MB/EU NOIR FALCON
Questions des utilisateurs sur MHDSC1200 MB/EU NOIR FALCON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice MHDSC1200 MB/EU NOIR - FALCON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MHDSC1200 MB/EU NOIR de la marque FALCON.

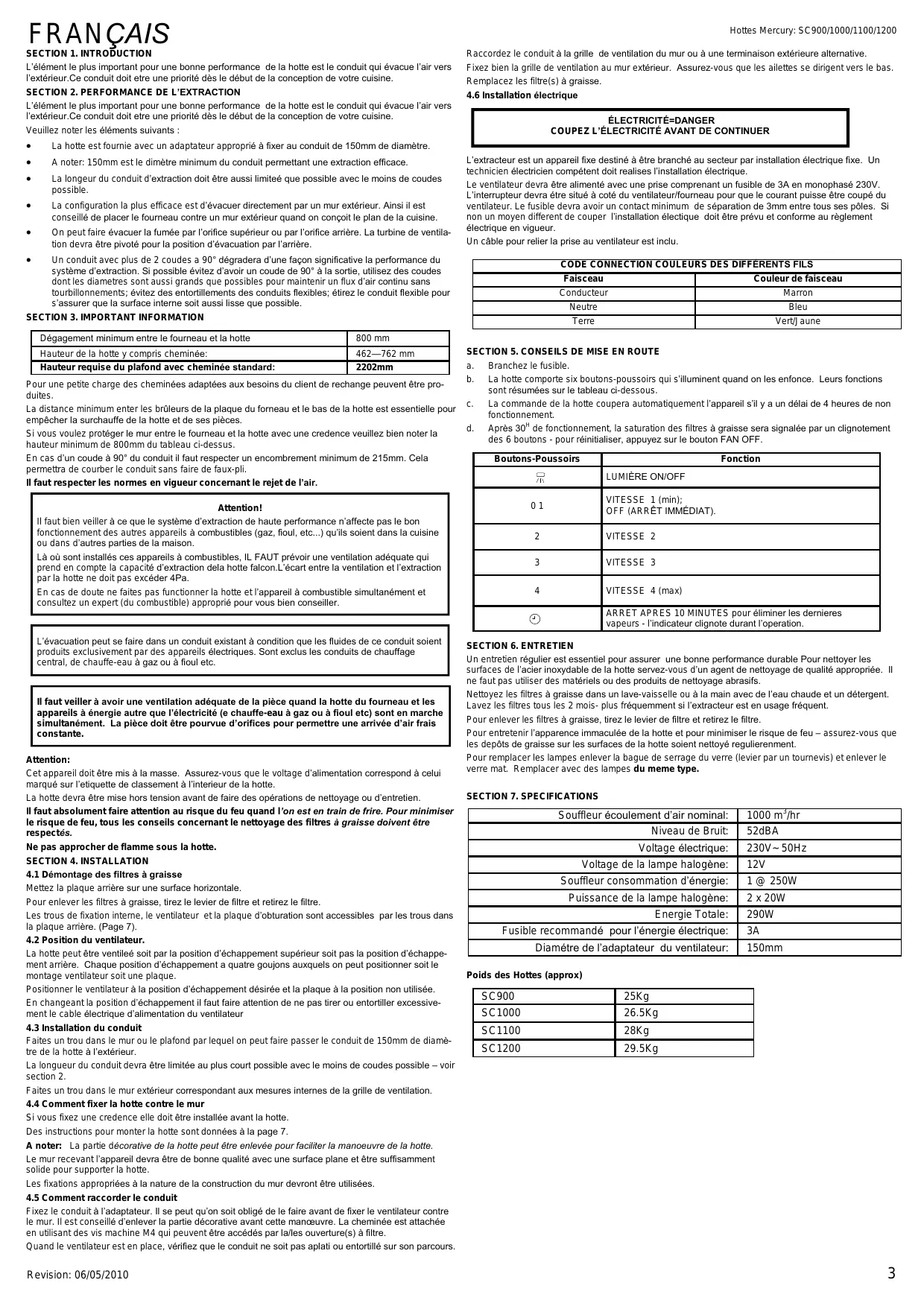

MODE D'EMPLOI MHDSC1200 MB/EU NOIR FALCON
L'elément le plus important pour une bonne performance de la hotte est le conduit qui évacue l'air vers l'extérieur. Ce conduit doit être une priorité dé s le début de la conception de votre cuisine.
SECTION 2. PERFORMANCE DE L'EXTRACTION
L'elément le plus important pour une bonne performance de la hotte est le conduit qui évacue l'air vers l'extérieur. Ce conduit doit être une priorité des le début de la conception de votre cuisine.
Veuillez noter les éléments suivants :
La hotte est fournie avec un adaptateur approprié à fixer au conduit de 150mm de diamètre.
A note: 150mm est le dimetre minimum du conduit permettant une extraction efficace.
- La longeur du conduit d'extraction doit être aussi limitée que possible avec le moins de coudes possible.
La configuration la plus efficace est d'évacuer directement par un mur extérieur. Ainsi il est conseilé de placer le fourneau contre un mur extérieur quand on concoit le plan de la cuisine
- On peut faire evacuer la fumée par l'orifice supérieur ou par l'orifice arrêté. La turbine de ventilation devra être pivoté pour la position d'évacuation par l'arrêté.
- Un conduit avec plus de 2 coudes a 90^ degradera d'une façon significative la performance du système d'extraction. Si possible évitez d'avoir un coude de 90^ à la sortie, utilisez des coudes dont les diamètres sont aussi grands que possibles pour maintainir un flux d'air continu sans tourbillonnements; évitez des entortillements des conduits flexibles; étirez le conduit flexible pour s'assurer que la surface interne soit aussi lisse que possible.
SECTION 3. IMPORTANT INFORMATION
| Dégagement minimum entre le fournau et la hotte | 800 mm |
| Hauteur de la hotte y compris cheminée: | 462-762 mm |
| Hauteur requise du plafond avec cheminée standard: | 2202mm |
Pour une petite charge des cheminées adaptées aux besoin du client de rechange peuvent être produit.
La distance minimum enter les brûleurs de la plaque du forneau et le bas de la hotte est essentielle pour empêcher la surchauffe de la hotte et de ses pièces.
Si vous pouze protégé le mur entre le fournau et la hotte avec une credence veuillez bien noter la hauteur minimum de 800mm du tableau ci-dessus.
En cas d'un coude à 90^ du conduit il faut respecter un encombrement minimum de 215mm. Cela permettra de courber le conduit sans faire de faux-qli.
Il faut respecter les normes en vigueur concernant le rejet de l'air.
Attention!
Il faut bien voir à ce que le système d'extraction de haute performance n'affecte pas le bon fonctionnement des autres apparèels à combustibles (gaz, fioul, etc...) qu'ils soient dans la cuisine ou dans d'autres parties de la maison.
La où sont installés ces apparèts à combustibles, IL FAUT prévoir une ventilation adequate qui prend en compte la capacité d'extraction dela hote falcon.L'écart entre la ventilation et l'extraction par la hote ne doit pas excéder 4Pa.
En cas de doute ne faites pas fonctionner la hotte et l'appareil à combustible simultanément et consultez un expert (du combustible) approprié pour vous bien conseiller.
L'évacuation peut se faire dans un conduit existant à condition que les fluides de ce conduit seront produits exclusivement par des approeils électriques. Sont exclus les conduits de chauffage central, de chaudière-a gaz ou a fioul etc.
Il faut veiller à avoir une ventilation ajusté de la pièce quand la hotte du fourneau et les apparéils à énergie autre que l'électricité (e chauffe-eau à gaz ou à fioul etc) sont en marche simultanément. La pièce doit être pourvue d'orifices pour permettre une arrivée d'air frais constante.
Attention:
Cet apparéil doit être mis à la masse. Assurez-vous que le voltage d'alimentation correspond à celui marqué sur l'étiquette de classement à l'intérieur de la hotte.
La hotte devra etre mise hors tension avant de faire des operations de nettoyage ou d'entretien.
Il faut absolument faire attention au risque du feu quand l'on est en train de frite. Pour minimier le risque de feu, tous les conseils concernant le nettoyage des filtres àGRAISSE doivent être respectés.
Ne pasapprocher de flamme sous la hotte.
SECTION 4. INSTALLATION
4.1 Demontage des filtres àGRAISE
Mettez la plaque arrriere sur une surface horizontally.
Pour enlever les filtres àGRAISE, tirez le levier de filtre et retirez le filtre.
Les trous de fixation interne, le ventilateur et la plaque d'obturation sont accessibles par les trous dans la plaque arrière. (Page 7).
4.2 Position du ventilateur.
La hotte peut etre ventilée soit par la position d'échappement supérieur soit pas la position d'échappement arriere. Chaque positon d'échéappement a quatre goujons auxquels on peut positonner soit le montage ventilateur soit une plaque.
Positionner le ventilateur à la position d'échéppement désirée et la plaque à la position non utilisée.
En changeant la position d'échéappement il faut faie attention de ne pas tirer ou entortiller excessively le cable électrique d'alimentation du ventilateur
4.3 Installation du conduit
Faières un trou dans le mur ou le plafond par lequel on peut faire passer le conduit de 150mm de diamètre de la hotte à l'extérieur.
La longueur du conduit devra etre limite au plus court possible avec le moins de coudes possible - voir section 2.
Faites un trou dans le mur extérieur correspondant aux mesures internes de la grille de ventilation.
4.4 Comment fixer la hotte contre le mur
Si vous fixez une credence elle doit etre installee avant la hotte.
Des instructions pour monter la hotte sont données à la page 7.
A noter: La partie décorative de la hotte peut être enlevée pour faciliter la manoeuvre de la hotte.
Leur murecevant I'appareil devra est deonne qualite avec une surface plane et est suffisamment solide pour supporter la hotte.
Les fixations appropriées à la nature de la construction du mur devront être utilisées.
4.5 Comment raccorder le conduit
Fixez le conduit à l'adaptateur. Il se peut qu'on soit obligé de la faire avant de fixer le ventilateur contre le mur. Il est conseilé d'enlever la partie décorative avant cette manoeuvre. La cheminée est attachée en utilisant des vis machine M4 qui peuvent être accédés par la/les ouverture(s) à filtre.
Quand le ventilateur est en place, vérifie que le conduit ne soit pas aplati ou entortilé sur son parcours.
Raccordez le conduit à la grille de ventilation du mur ou à une terminaison extérieure alternative. Fixez bien la grille de ventilation au mur extérieur. Assurez-vous que les ailettes se dirigent vers le bas. Remplacez les filtres(s) à graisse.
4.6 Installation électrique
L'extracteur est un apparéil fixe destiné à être branché au secteur par installation électrique fixe. Un technicien électricien compétent doit réalises l'installation électrique.
Le ventilateur devra etre alimentede avec une prise comprenant un fusible de 3A en monophase 230V. L'interruettre devra etre situé a coté du ventilateur/fourneau pour que le courant puisse etre coupé du ventilateur. Le fusible devra avoir un contact minimum de séparation de 3mm entre tous ses pôles. Si non un moyen different de couper l'installation électique doit etre prévu et conforme au règlement électrique en vigueur.
Un cable pour relier la prise au ventilateur est inclu.
| CODE CONNECTION COULEURS DES DIFFERENTS FILS | |
| Faisceau | Couleur de faisceau |
| Conducteur | Marron |
| Neutre | Bleu |
| Terre | Vert/Jaune |
SECTION 5. CONSEILS DE MISE EN ROUTE
a. Branchez le fusible.
b. La hotte comporte six boutons-poussoirs qui s'illuminent quand on les enonce. Leurs fonctions sont résumées sur le tableau ci-dessous.
c. La commande de la hotte coupera automatique l'appareil s'il y a un delai de 4 heures de non fonctionnement.
d. Àprous 30^H de fonctionnement, la saturation des filtres àGRAISSÉ sera signalée par un clignotement des 6 boutons - pour réinitialiser, appuyez sur le bouton FAN OFF.
| Boutons-Poussoirs | Fonction |
| ò | LUMière ON/OFF |
| 0 1 | VITESSE 1 (min); OFF (ARRÊT IMMÉDIAT). |
| 2 | VITESSE 2 |
| 3 | VITESSE 3 |
| 4 | VITESSE 4 (max) |
| ◎ | ARRET APRES 10 MINUTES pour éliminer les dernières vapeurs - l'indicateur clignote durant l'opération. |
SECTION 6. ENTRETIEN
Un entretien régulier est essentiel pour assurer une bonne performance durable Pour nettoyer les surfaces de l'acier inoxydable de la hotte servez-vous d'un agent de nettoyage de qualité appropriée. Il ne faut pas utiliser des produits ou des produits de nettoyage abrasifs.
Nettoyez les filtres àGRAISSÉ dans un lave-vaisselle ou à la main avec de I'eau chaude et un détergent. Lavez les filtres tous les 2 mois- plus féquement si I'extracteur est en usage féquent.
Pour enlever les filtres àGRAISE, tirez le levier de filtre et retirez le filtre.
Pour entretenir l'apparce immaculée de la hotte et pour minimiser le risque de feu - assurez-vous que les dépôts de graisse sur les surfaces de la hotte soient nettoyé régulierenment.
Pour remplacer les lampes enlever la bague de serrage du verre (levier par un tournevis) et enlever le verre mat. Remplacer avec des lampes du même type.
SECTION 7. SPECIFICATIONS
| Souffleur écoulement d'air nominal: | 1000 m3/hr |
| Niveau de Bruit: | 52dBA |
| Voltage électrique: | 230V~ 50Hz |
| Voltage de la lampe halogène: | 12V |
| Souffleur consommation d'énergie: | 1 @ 250W |
| Puissance de la lampe halogène: | 2 x 20W |
| Energie Totale: | 290W |
| Fusible recommends pour l'énergie électrique: | 3A |
| Diamètre de l'adaptateur du ventilateur: | 150mm |
Poids des Hottes (approx)
| SC900 | 25Kg |
| SC1000 | 26.5Kg |
| SC1100 | 28Kg |
| SC1200 | 29.5Kg |
- Marquez une ligne horizontal (A) dans la position désirée de la base de la hotte.
- Marquez une ligne centrale verticale du fourneau et la hotte (B).
- Marquez les centres de troux de fixation comme indiqués ci-dessus Tip:Presentez la hotte contre le mur dans la situation desirede. Deux personnes sont nécessaires pour cette operation. Marquez le mur par les troux de fixation dans la partie arrriere de la hotte.
- Marquez et faites un trou pour accepter un conduit d'un diamètre de 150mm comme détaillé dans le guide d'installation (160mm min).
- Fixez la hotte et fixation cheminée en vous servant des fixations qui conviennent à la construction du mur dans les postions déjà marquées. Les troux de fixation sont révélés quand les filtres sont enlevées comme détaillé dans le guide d'installation.
