MODE D'EMPLOI AHB1280IX AIRLUX
Les instructions pour l'utilisation se réferent aux différents modèles de cet apparéil. Par conséquent, certaines descriptions de caractéristiques particulières pouraient ne pas appartenir spécifique à cet apparéil.
INSTALLATION
- Enaucun cas le fabricant ne peut etre tenu pour responsable d'eventuels dommages dus a une installation ou a une utilisation impropre.
- La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650~mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
- Assurez-vous que la tension de votre secteur correspond à cette indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
- Pour les apparèils de Classe I, s'assurer que l'installation électrique de votre interieur dispose d'une mise à la terre ajustate.
Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
-
Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
-
Si vous utilisez l'aspirateur en combinaison avec des apparêls non électriques (par ex. apparêls à gaz), vous nevez garantir un degré d'aération suffisant dans la piece, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doitprésenter une ouverture communiquant directement vers l'extérieur pour garantir l'amnéée d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des apparêls non alimentés à l'électricité, la pression négative dans la piece ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la piece.
-
Ne pas évacuer l'air à travers un tube flexible utilisé pour l'aspiration des fumées des apparèils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des apparèils ayant une seule sortie d'air dans la piece).
-
Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente/agréé pour éviter tout risque d'accident.
- Si les instructions d'installation du plan de cuisson à gaz spécifique une distance supérieure à celle indiquée ci-dessus, veuillez impératifement en tener compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
- Utiliser exclusivement des vis et des petites pieces du type adapté pour la hotte. Attention : toute installation des vis et des dispositifs de fixation non conforme aux prsentes instructions peut entrainer des risques de décharges électriques.
- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.
UTILISATION
- Cette hotte aspirante a eté conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
- Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été consque.
- Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
- Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtes.
- Contrôle constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
- Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
- Cet apparéil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacities physiques, sensorielles ou mentales sont
diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instructs sur la manière d'utiliser cet apparéil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas été effectuels par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.
-
Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacities physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que ces personnes ne soient attentivement surveillées et instruites par un responsable de leur sécurité.
-
ATTENTION : les parties accessibles peuvent dévelopir très chaudes durant l'utilisation des appareils de cuisson.
ENTRETIEN
- Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
- Nettoyer et/ou remplacer les filtres après le début indiqué (danger d'incendie).
- Nettoyer les filtrés àGRAISE tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtrés peuvent etre lavés au lave-vaisse.
- Le filtré à charbon actif ne peut être ni lavé ni régénééré et il doit être remplace environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense.
- Effectuer le nettoyage selon les instructions, sous risque d'incendie.
- Nettoyer la hotte avec un chiffon humide et un détermgent liquide neutre.
Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas été éliminé comme déchet menager normal. Lorsque ce produit doit être éliminé, veuilles le remettre à un centre de collecte prévu pour le recyclage du matériel électrique etlectronique. En vous assurant que cet apparéil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de seprésenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez achété ce produit.

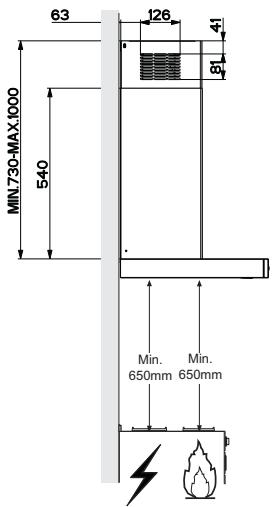

Encombrement

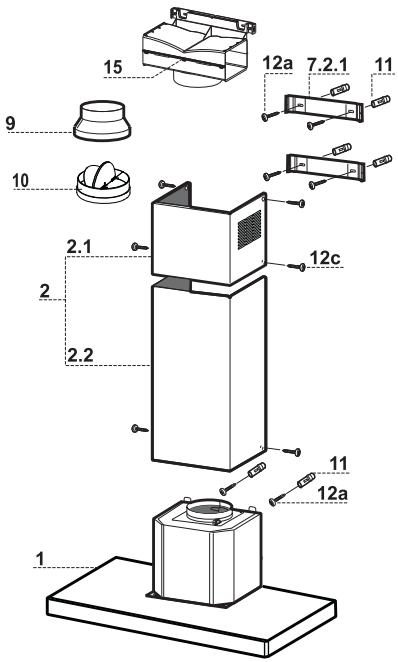

Composants
| Réf. | Q.té | Composants de Produit |
| 1 | 1 | Corps Hotte équipé de: Comandes, Lumière, Groupe
Ventilateur,Filtres |
| 2 | 1 | Cheminée Télescopique formée de : |
| 2.1 | 1 | Cheminée Supérieure |
| 2.2 | 1 | Cheminée Inférieure |
| 9 | 1 | Flasque de Réduction ø 150-120 mm |
| 10 | 1 | Buse avec clapet |
| 15 | 1 | Raccord Sortie Air |
| Réf. | Q.té | Composants pour l'installation |
| 7.2.1 | 2 | Brides Fixation Cheminée Supérieure |
| 11 | 6 | Chevilles |
| 12a | 6 | Vis 4,2 x 44,4 |
| 12c | 6 | Vis 2,9 x 9,5 |
| Q.té | Documentation |
| 1 | Manuel d'instructions |

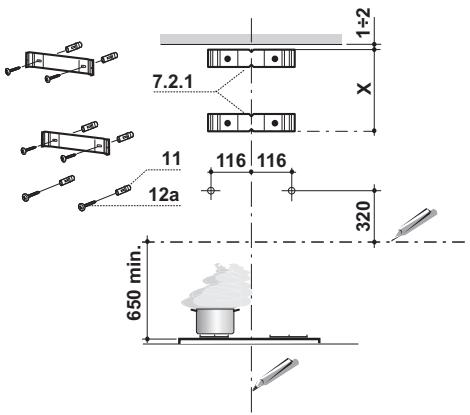

Perçage Paroi et Fixation Brides
Tracer sur la paroi:
- une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
- une ligne horizontale à 650~mm min. au-dessus du plan de cuisson.
- Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
- Marquer les centres des troughs rainurés de la bride.
- Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
- Marquer les centres des trous rainurés de la bride.
- Marquer comme indiqué, un point de référence à 116mm de la ligne verticale de repère, et 320mm au-dessus de la ligne horizontale de repère.
- Répéter cette opération sur le côte opposé.
- Percer de 8 mm tous les points marqués.
- Insérer les chevilles 11 dans les trou.
- Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
-
Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trouss de fixation du corps hotter, en laissant un espace de 5 - 6mm entre le mur et la tete de la vis.
-
Avant d'accrocher le corps hotter, serrer les deux vis Vr situées sur les points d'accrochage du corps hotter.
- Accrocher le corps hotte aux vis 12a prévues à cet effet.
- Serrer définitivement les vis 12a de support.
- Agir sur les vis Vr pour niveler le corps hotter.
Branchements
SORTIE AIR VERSION ASPIRANTE
Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120mm dont lechioix est laissé à l'installateur.
Raccord tube 150
- Insérer la bride avec soupape 10 Ø 150 sur la sortie du corps de hotte.
- Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
Raccord tube 120
- Pour la liaison avec le tube 120mm , insérer la buse de réduction 9 sur la bride 150 10 précédemment installée.
- Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
- Dans les deux cas,steroler les filtres anti-odeur a charbon actif eventuels.
SORTIE AIR VERSION FILTRANTE
- Desserrer les 2 vis de fixation du support supérieur 7.2.1.
- Visser à sa place le raccord de sortie de l'air 15 avec les 2 vis précédemment retirees.
- Relier le raccord 15 à la sortie du corps de hotte au moyen d'un tube rigide ou flexible de 150 mm ,au besoin de l'installateur.
- S'assurer de la présence du filtrte anti-odeur au charbon actif.
BRANCHEMENT ELECTRIQUE
- Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
- Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

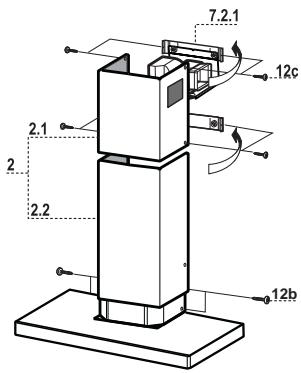

Montage Cheminee
Cheminée supérieure
- Elargir légèrement les deux bords latéraux, et les accrocher derrières les brides 7.2.1 ; reférer jusqu'en butée.
- Fixer létairelement aux brides à l'aide des 4 vis 12c fournies.
- S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.
Cheminée inférieure
- Elargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi; reférer jusqu'en butée.
- Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux 2 vis 12c fournies.
Tableau de commande
| Touche | Fonction | Affichage |
| A | Branché et débranche le moteur d'aspiration à la première vitesse | Affiche la vitesse régée |
| B | Diminue la vitesse d'exercice. | Affiche la vitesse régée |
| C | Augmente la vitesse d'exercice. | Affiche la vitesse régée |
| D | Active la vitesse Intensive à partir de n'importee qu'elle vitesse, même lorsque le moteur est étient. Cette vitesse est régée pour une durée de 6 minutes, après quoi le système returné à la vitesse précédément régée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson. | Affiche alternatively HI et le temps restant une fois par seconde |
| Garder la touche appuyée pendant 5 secondes, lors-que toutes les charges sont éteintes (Moteur+ Éclairage), l'alarme des filtres au charbon actif se branche/se débranche. | FC+Point (2 clignotements) - Alarme activéeFC+Point (1 Clignotement) - Alarme désactivée |
| E | Fonction 24HActive le moteur à la première vitesse et permet une aspiration de 10 minutes par heures. | Affiche 24 et le point en bas à droite clignote une fois par seconde, alors que le moteur est en fonction. Appuyer sur la touche pour débrancher. |
| L'alarme filtres étant activée, appuyer sur la touche pendant environ 3 secondes pour restaurer l'alarme. Ces signalisations sont visibles seulement lorsque le moteur est arrêté. | FF clignote trois fois.FA la fin de la procédure, la signalisation précédem-ment affichée s'éteint:FG Signale la nécessité de laver les filtres àGRAisse métalliques. L'alarme entre en fonction après 100 heures de travail effectif de la hotte.FC Signale la nécessité de replacer les filtres au charbon actif. Laver également les filtres àGRAisse métalliques. L'alarme entre en fonction après 200 heures de travail effectif de la hotte. |
| F | Fonction Départ différéActive le débranchement automatique différé de 30'. Adapté pour compléter l'élimination d'odeurs résiduelles. Activable à partir de n'importe qu'elle position. Pour la désactiver, appuyer sur la touche ou couper le moteur. | Affiche la vitesse d'exercice et le point en bas à droite clignote une fois par seconde. |
| Garder la touche appuyée pendant 5 secondes, lors-que toutes les charges sont éteintes (Moteur+ Éclairage), la télécommande se branche/se débranche. | IR+Point (2 clignotements) - Alarme activéeFC+Point (1Clignotement) - Alarme désactivée |
| G | Allume et étient l'éclairage à l'intensité maximale. | |
| H | Changer l'intensité de la lumière à chaque pression du bouton cyclquement par Off. | |
TELECOMMANDE (FOURNIE SUR DEMANDE)
Il est possible de commander cet apparéil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).
- Ne pas ranger la télécommande à proximé de sources de chaleur.
- Ne pas jeter les piles; il faut les déposer dans les recipients de récolte spécialement prévus à cet effet.
Ils sont lavables même au lave-vaisselle et ils doivent être lavés chaque fois que le symbole FG s'affiche ou au moins tous les 2 mois d'utilisation ou plus souvent en cas d'utilisation particulièrement intensive.
Reset du signal d'alarme
- Éteindre les lumières et le moteur d'aspiration ; au cas où la fonction 24h serait activée, il convient de la désactiver.
- Appuyer sur la touche E (Voir paragraphe utilisation).
Nettoyage filtrres
- Retirer les filtres un à la fois en les poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
- Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (tout changement de couleur de la surface du filtré, susceptible de se produit avec le temps, ne nuit en rien à l'efficacité de ce dernier).
- Les remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.
Non lavable et non regénérable, il doit être remplace à l'affichage de FC ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, a lieu seulement lorsque le moteur d'aspiration est en marche.
Activation du signal d'alarme
Reset du signal d'alarme
- Éteindre les lumières et le moteur d'aspiration ; au cas où la fonction 24h serait active, il convient de la désactiver.
- Appuyer sur la touche E (Voir paragraphe utilisation).
Remplacement du filtré
- Retirer les filtres àGRAISSE métalliques.
- Retirer le filtré anti-odeur au charbon actif sature en agissant sur les crochets qui le tiennent en place.
- Mettre le nouveau filtrer en l'accrochant bien en place.
- Remonter les filtres àGRAISSE métalliques.
Eclairage
- Pour le remplacement, contacter le Service après-venture (« Pour l'achat, s'adresser au service après-venture »).
