MODE D'EMPLOI S8 Ultra ROBOROCK

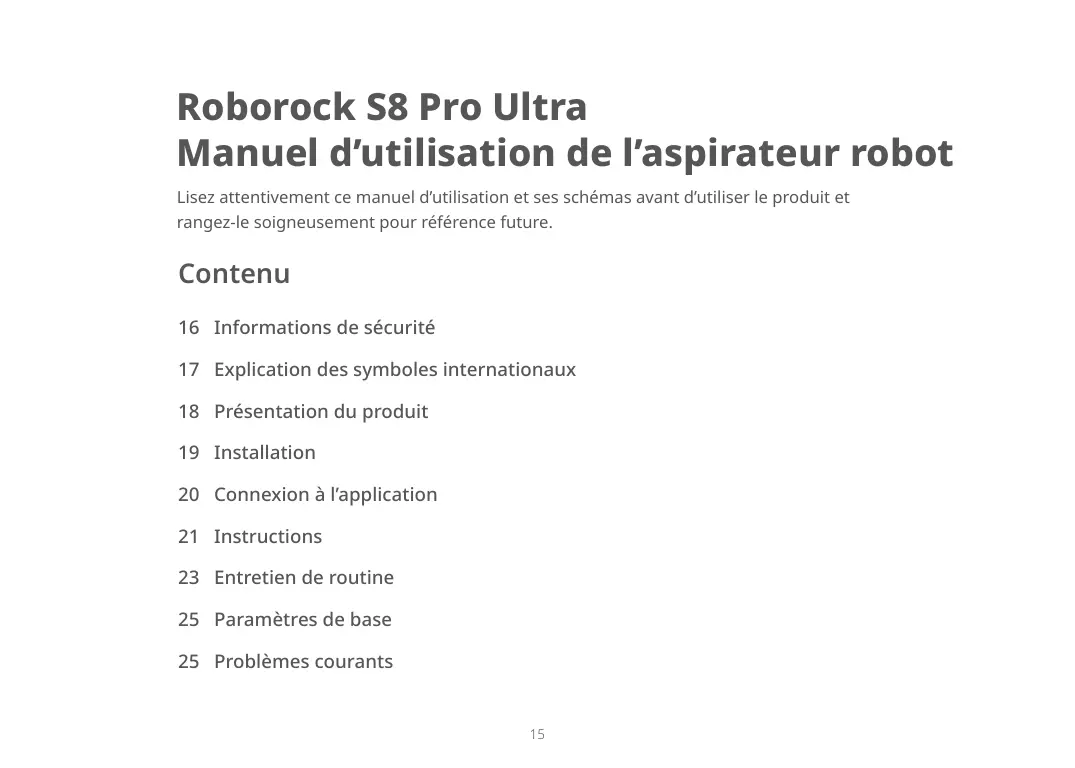

Roborock S8 Pro Ultra Manuel d’utilisation de l’aspirateur robot Lisez attentivement ce manuel d’utilisation et ses schémas avant d’utiliser le produit et rangez-le soigneusement pour référence future. Contenu 16 Informations de sécurité 17 Explication des symboles internationaux 18 Présentation du produit 19 Installation 20 Connexion à l’application 21 Instructions 23 Entretien de routine 25 Paramètres de base 25 Problèmes courants

Informations de sécurité Restrictions AVERTISSEMENT

• N’utilisez que le bloc d’alimentation détachable Roborock EWFD07HRR ou EWFD08HRR fourni avec ce produit pour recharger la batterie.
• N’utilisez pas ce produit sur des surfaces en hauteur sans barrières, par exemple, sur le sol d’une mezzanine, une terrasse ouverte ou le dessus d’un meuble.
• Pour éviter de bloquer le produit et d’endommager des objets de valeur, retirez les objets légers (tels que des sacs plastique) et les objets fragiles (tels que des vases) du sol avant le nettoyage.
• N’utilisez pas le produit pour aspirer des objets durs ou tranchants (tels que des débris de décoration, du verre et des clous).
• Avant de nettoyer ou d’entretenir le produit, il doit être éteint et sa fiche doit être débranchée de la prise électrique.
• Si vous rangez le robot, rechargez-le complètement et éteignez-le avant de le placer dans un endroit frais et sec. Rechargez-le au moins tous les trois mois pour éviter que la batterie ne se décharge trop.
• Ne placez aucun objet à proximité de l’entrée d’aspiration de la station.
• Ne placez pas vos doigts dans la fente de la station pour éviter toute éventuelle blessure.
• Ne faites pas fonctionner le produit dans une pièce où un nourrisson ou un enfant dort.
• Ne transportez pas le produit à l’aide de la base de la station ou du bac à poussière.
• Assurez-vous que le robot est compatible avec la station, sinon le vidage ou le rechargement risque d’échouer.
• N’utilisez pas la station pour recueillir des cailloux, des morceaux de papier ou d’autres objets qui pourraient obstruer le tuyau d’air. Si le tuyau d’air est obstrué, nettoyez-le immédiatement.
• Placez la station sur un sol plat à l’écart du feu, de la chaleur et de l’eau. Évitez les espaces ou lieux étroits où le robot risque d’être suspendu dans l’air.
• Ne placez aucun objet et aucune personne (enfants et animaux compris) sur le produit ou la station, et ne les recouvrez d’aucun élément (housse antipoussière comprise), qu’ils soient en marche ou non.
• N’aspirez pas de matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des allumettes ou des cendres chaudes.
• N’utilisez pas la station pour recueillir des éléments inflammables ou explosifs, comme des briquets, de l’essence ou du toner utilisé dans les imprimantes et photocopieuses.

Informations de sécurité Batterie et rechargement AVERTISSEMENT

• Utilisez systématiquement une prise de courant disposant d’une mise à la terre adéquate pour minimiser le risque de choc électrique. Si vous ne disposez pas d’une telle prise, consultez un électricien afin qu’il vous en fournisse une.
• Afin d’éviter tout risque de remise à zéro involontaire du coupe-circuit thermique, cet appareil ne doit pas être alimenté par un dispositif de connexion externe, tel qu’un programmateur électrique, ou raccordé à un circuit qui est régulièrement activé et désactivé par le fournisseur d’électricité.
• Veillez à ce que la tension d’alimentation respecte les exigences mentionnées sur la station.
• Utilisez uniquement le câble d’alimentation fourni avec le produit pour éviter tout risque de fumée, de chaleur ou d’incendie.
• N’utilisez pas le produit avec un adaptateur électrique, quel qu’en soit le type, car cela pourrait entraîner un danger et annuler la garantie.
• Si la station est placée dans une zone susceptible d’être sujette à des orages ou à une tension instable, prenez des mesures de protection.
• Débranchez le câble d’alimentation avant de ranger la station. Explication des symboles internationaux : symbole de CONDUCTEUR DE PROTECTION (terre de protection) [symbole IEC 60417-5019 (02/2009)]

Présentation du produit

Robot (vue de dessus) Nettoyage à la serpillière seulement/ Verrouillage enfant

• Appuyez sur ce bouton pour démarrer un nettoyage à la serpillière
• Appuyez sur ce bouton et maintenezle enfoncé pendant 3 secondes pour activer/désactiver le verrouillage enfant Marche/Arrêt/Nettoyer
• Appuyez sur ce bouton et maintenezle enfoncé pour allumer ou éteindre le robot
• Appuyez sur ce bouton pour démarrer un nettoyage Voyant d’alimentation
• Blanc : niveau de batterie ≥ 20 %
• Rouge : niveau de batterie < 20 %
• Pulsation : rechargement ou démarrage
• Clignotement rouge : erreur Station
• Appuyez sur ce bouton pour faire revenir le robot à la station/démarrer le vidage
• Appuyez sur ce bouton et maintenezle enfoncé pour laver la serpillière Remarque : Appuyez sur n’importe quel bouton pour arrêter le robot lorsqu’il nettoie ou revient à la station. A1-1 : pare-chocs vertical A1-2 : capteur LiDAR A1-3 : capteur de murs A1-4 : contacts de rechargement A1-5 : capteur d’évitement d’obstacles Reactive 3D A1-6 : lumière d’appoint infrarouge

Robot (vue de dessous) A2-1 : capteurs de vide A2-2 : capteur de tapis A2-3 : roulette omnidirectionnelle A2-4 : brosse latérale A2-5 : brosses principales A2-6 : cache de la brosse principale A2-7 : roulette principale Robot (capot supérieur ouvert)

• Éteint : WiFi désactivé
• Lent clignotement : en attente de connexion
• Clignotement rapide : connexion
• Fixe : WiFi connecté A3-2 : bouton Réinitialiser A3-3 : pare-chocs A3-4 : capteur de lavage de la serpillière A3-5 : réservoir d’eau A3-6 : orifice de remplissage automatique A3-7 : bouton de positionnement A3-8 : module VibraRise A3-9 : sortie d’air Support de serpillière VibraRise

A4-1 : fente de fixation de la serpillière A4-2 : module de vibration A4-3 : support de serpillière Remarque : Le support de serpillière VibraRise ne peut pas être détaché.

Bac à poussière A6-1 : loquet du cache A6-2 : cache du filtre A6-3 : loquet du bac à poussière A6-4 : entrée d’air A6-5 : filtre lavable

Câble d’alimentation

Sac à poussière jetable A10 Station de vidage, lavage et remplissage A10-1 : poignée du réservoir d’eau A10-2 : couvercle du réservoir d’eau A10-3 : réservoir d’eau sale A10-4 : balise de localisation de la station A10-5 : orifice de remplissage automatique A10-6 : contacts de rechargement A10-7 : bande de lavage A10-8 : brosse d’entretien à haute vitesse A10-9 : loquet de la brosse d’entretien A10-10 : bac à poussière A10-11 : réservoir d’eau propre A10-12 : loquet du réservoir d’eau A10-13 : voyant d’état

• Pulsation : vidage/lavage de la serpillière
• Rouge : erreur de la station
• Voyant éteint : éteint/en charge/ séchage A10-14 : filtre à eau A10-15 : entrée d’air A10-16 : base de la station A10-17 : sortie d’air chaud

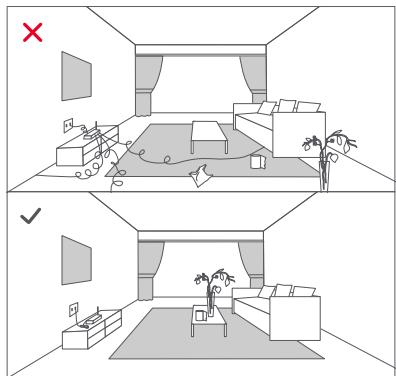

1. Rangez les câbles et objets détachés

présents au sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d’éviter toute blessure et tout dommage matériel dus à des objets qui seraient happés, heurtés ou renversés par le robot.

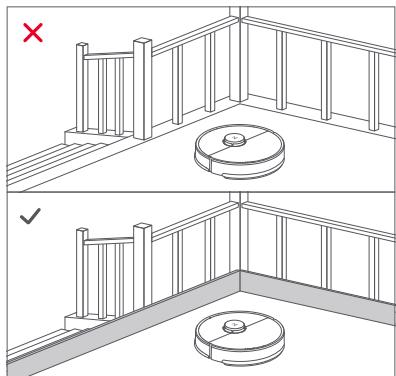

2. Lorsque vous employez ce robot dans une

zone surélevée, utilisez toujours une barrière de sécurité physique pour empêcher les chutes accidentelles qui pourraient entraîner des blessures ou des dommages matériels. Remarque : Lorsque vous utilisez votre robot pour la première fois, suivez-le attentivement tout au long de son parcours de nettoyage en prenant garde aux problèmes potentiels. Le robot pourra nettoyer seul lors des prochaines utilisations. B1 Positionnement de la station de chargement B1-1 : fixez la base en appuyant sur ses deux côtés puis en appuyant sur la pièce de raccordement qui se situe au milieu jusqu’à ce que vous entendiez un déclic. B1-2 : connectez le câble d’alimentation à l’arrière de la station et laissez l’excès de câble dans la fente de rangement. A11 Rangement du câble d’alimentation A11-1 : sorties du câble A11-2 : fente pour le câble A11-3 : port d’alimentation Remarque : Le câble d’alimentation peut sortir des deux côtés.

B1-3 : placez la station sur un sol dur et plat (bois/carrelage/béton, etc.), à plat contre un mur. Gardez au moins 0,7 m (2,3 pi) d’espace à l’avant de la station et 0,5 m (1,6 pi) d’espace au-dessus de la station. Assurez-vous que le lieu offre une bonne connexion WiFi pour bénéficier d’une meilleure expérience avec l’application mobile, puis branchez la station. B1-4 : plus de 0,5 m (1,6 pi) B1-5 : plus de 0,7 m (2,3 pi) Remarques :

• Si le câble d’alimentation pend à la verticale vers le sol, il risque d’être happé par le robot, ce qui peut entraîner un déplacement ou un débranchement de la station.
• Le voyant de la station est allumé lorsqu’elle est sous tension et éteint lorsque le robot est en charge.
• Le voyant de la station devient rouge si une erreur survient.
• Placez la station sur un sol plat à l’écart du feu, de la chaleur et de l’eau. Évitez les espaces ou lieux étroits où le robot risque d’être suspendu dans l’air.
• Placer la station sur une surface molle (moquette/tapis) peut entraîner son inclinaison et des problèmes de départ et de retour à la station du robot.
• Gardez la station à l’écart de la lumière directe du soleil et de tout ce qui pourrait bloquer la balise de localisation de la station, sinon, le robot risque de ne pas parvenir à y revenir.
• N’utilisez pas la station sans réservoir d’eau propre, réservoir d’eau sale, brosse d’entretien à haute vitesse, bac à poussière, sac à poussière ou filtre à eau.
• Entretenez la station conformément aux consignes d’entretien. Ne nettoyez pas la station avec un chiffon ou un tissu humide.
• Toutes les stations sont soumises à des tests à l’eau avant de quitter l’usine. Il est normal qu’une petite quantité d’eau subsiste dans le passage d’eau de la station. B2 Allumage et rechargement du robot Appuyez sur le bouton et maintenez-le enfoncé pour allumer le robot. Lorsque le voyant d’alimentation s’allume, placez le robot sur la station pour le recharger. Assurez-vous que le voyant d’alimentation de la station de chargement s’éteint et qu’une alerte vocale « Chargement en cours » retentit. Pour conserver les hautes performances de la batterie lithium-ion rechargeable, gardez le robot chargé. Connexion à l’application Ce robot prend à la fois en charge les applications Roborock et Xiaomi Home. Choisissez celle qui correspond le mieux à vos besoins. ❶ Télécharger l’application Option 1 : recherchez « Roborock » sur l’App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l’application. Remarque : Il est possible que le robot ne s’allume pas lorsque la batterie est faible. Dans ce cas, connectez le robot à la station. Option 2 : recherchez « Xiaomi Home » sur l’App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l’application.

1. Ouvrez le capot supérieur et recherchez le

2. Appuyez sur les boutons et et

maintenez-les enfoncés jusqu’à ce que vous entendiez l’alerte vocale « Réinitialisation du WiFi ». La réinitialisation est terminée lorsque le voyant WiFi clignote lentement. Le robot sera alors en attente de connexion. Remarque : Si vous ne parvenez pas à vous connecter au robot en raison de la configuration de votre routeur, d’un mot de passe oublié ou de toute autre raison, réinitialisez le WiFi et ajoutez votre robot comme nouvel appareil. ❸ Ajouter l’appareil Ouvrez l’application Roborock et appuyez sur le bouton « Scanner pour connecter », ou ouvrez l’application Xiaomi Home et appuyez sur le « + » qui se situe dans le coin supérieur droit. Ajoutez ensuite l’appareil en suivant les instructions de l’application. Remarques :

• Le véritable processus peut varier en raison des mises à jour continues de l’application. Suivez les instructions fournies dans l’application.
• Seul le WiFi 2,4 GHz est pris en charge.
• Si le robot est en attente d’une connexion depuis plus de 30 minutes, le WiFi sera automatiquement désactivé. Si vous voulez vous reconnecter, réinitialisez le WiFi avant de poursuivre. Instructions Zone 1 - Nettoyée Zone 2 - Nettoyée Zone 4 - Zone suivante Zone 3 - En cours Remplissage du réservoir d’eau propre Ouvrez le réservoir d’eau propre et remplissezle d’eau. Refermez le couvercle, verrouillez le loquet et réinstallez le réservoir en place. Remarques :
• Pour éviter toute corrosion ou tout dommage, n’utilisez que du nettoyant pour sols de marque Roborock dans le réservoir d’eau.
• Pour éviter toute déformation du réservoir d’eau, n’y placez pas d’eau chaude.
• Si des traces d’eau subsistent sur le réservoir d’eau, essuyez-les avant de le réinstaller. Marche/Arrêt Appuyez sur le bouton et maintenez-le enfoncé pour allumer le robot. Le voyant d’alimentation s’allumera et le robot entrera en mode Veille. Appuyez sur le bouton et maintenez-le enfoncé pour éteindre le robot et mettre fin au cycle de nettoyage. Remarque : Le robot ne peut pas être éteint lorsqu’il est en charge. Démarrage du nettoyage Appuyez sur le bouton pour démarrer le nettoyage. Le robot planifiera son parcours de nettoyage en fonction de son analyse de la pièce. Il divise la pièce en zones, commence par nettoyer les bords d’une zone puis la complète en zigzag. Ce faisant, il nettoie toutes les zones une par une, nettoyant ainsi efficacement votre logement. Remarques :
• Pour permettre au robot d’aspirer et de revenir automatiquement à la station, mettez-le en marche depuis la station. Ne déplacez pas la station durant le nettoyage.
• Le nettoyage ne peut pas démarrer si le niveau de la batterie est trop faible. Laissez le robot se recharger avant de démarrer le nettoyage.

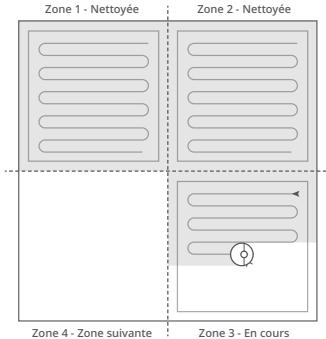

• Si le nettoyage est terminé en moins de 10 minutes, la zone sera nettoyée deux fois.
• Si le niveau de la batterie devient insuffisant durant le cycle de nettoyage, le robot reviendra automatiquement à la station. Après s’être rechargé, le robot reprendra là où il s’est arrêté.
• Lorsque le support de serpillière sera installé, le robot le rétractera lorsqu’il nettoiera un tapis. Vous pouvez également définir le tapis en tant que zone interdite dans l’application pour l’éviter.
• Avant le démarrage de chaque tâche de nettoyage à la serpillière, assurezvous que la serpillière VibraRise a correctement été installée. Nettoyage localisé Appuyez simultanément sur les boutons et et maintenez-les enfoncés pour démarrer un nettoyage localisé. Le robot nettoie une zone carrée de 1,5 m (4,9 pi) x 1,5 m (4,9 pi) autour de lui. Remarque : Après le nettoyage localisé, le robot reviendra automatiquement à son point de départ et entrera en mode Veille.

Nettoyage à la serpillière seulement Appuyez sur le bouton pour démarrer un nettoyage à la serpillière seulement. Les brosses principales se lèvent et les brosses principales et le ventilateur cessent de fonctionner. Remarque : Le bruit émis lors d’un nettoyage à la serpillière seulement est bien plus faible qu’avec le mode de nettoyage traditionnel. Pause Lorsque le robot est en marche, appuyez sur n’importe quel bouton pour le mettre en pause, puis appuyez sur le bouton pour reprendre le nettoyage ou appuyez sur le bouton pour le renvoyer à la station. Remarque : Si vous placez manuellement le robot en pause sur sa station, cela mettra fin au nettoyage en cours. Veille Si le robot est en pause pendant plus de 10 minutes, il se mettra en veille et son voyant d’alimentation clignotera toutes les quelques secondes. Appuyez sur n’importe quel bouton pour le sortir de veille. Remarques :

• Le robot ne se mettra pas en veille lorsqu’il sera en charge.
• Le robot s’éteindra automatiquement s’il reste en mode Veille pendant plus de 12 heures. Lavage de la serpillière Durant le nettoyage, le robot détermine automatiquement à quel moment il doit revenir à la station pour laver la serpillière et remplir le réservoir d’eau afin de maximiser ses performances de nettoyage à la serpillière. Pour démarrer manuellement un lavage de la serpillière, appuyez sur le bouton Laver dans l’application ou appuyez sur le bouton du robot et maintenez-le enfoncé pour le renvoyer à la station. Appuyez sur n’importe quel bouton pour arrêter le lavage de la serpillière. Remarques :
• Pour permettre au robot de laver automatiquement la serpillière, démarrez-le depuis la station et ne déplacez pas la station durant le nettoyage.
• La durée et le mode de lavage de la serpillière peuvent être modifiés dans l’application. Vidage Le vidage automatique commencera automatiquement lorsque le robot reviendra à la station après le nettoyage. Pour démarrer manuellement le vidage, appuyez sur le bouton du robot tandis qu’il est sur sa station ou appuyez sur le bouton Vider dans l’application. Appuyez sur n’importe quel bouton pour arrêter le vidage. Remarques :
• Lorsque le vidage automatique n’a pas été utilisé depuis longtemps, videz le bac à poussière manuellement et assurez-vous que l’entrée d’air ne présente aucune obstruction pour que les performances de vidage restent optimales.
• Le vidage automatique peut être désactivé par le biais de l’application.
• Évitez de déclencher fréquemment le vidage manuellement.

Séchage Le séchage démarre automatiquement une fois que le lavage de la serpillière ou que le nettoyage est terminé. Appuyez sur le bouton Séchage de l’application pour démarrer ou arrêter manuellement le séchage. Remarques :

• La durée du séchage peut être modifiée dans l’application.
• Le séchage automatique peut être désactivé par le biais de l’application. Rechargement Une fois le nettoyage terminé, le robot reviendra automatiquement à la station pour se recharger. Lorsque le robot est en mode Pause, appuyez sur le bouton pour le renvoyer à la station. Lorsque le robot sera en charge, le voyant d’alimentation présentera un effet de pulsation. Remarque : Le robot reviendra automatiquement à son point de départ s’il ne parvient pas à retrouver sa station. Placez manuellement le robot sur sa station pour le recharger. Mode NPD La période par défaut du mode Ne pas déranger (NPD) est de 22 h 00 à 08 h 00. Vous pouvez utiliser l’application pour le désactiver ou changer sa période. Lorsque le mode NPD sera activé, le robot ne reprendra pas automatiquement le nettoyage, la luminosité du voyant d’alimentation sera réduite et le volume des annonces vocales sera réduit. Verrouillage enfant Appuyez sur le bouton et maintenez-le enfoncé pour activer/désactiver le verrouillage enfant. Vous pouvez également le régler dans l’application. Une fois cette fonction activée, le robot ne réagira plus aux pressions sur les boutons lorsqu’il sera immobile. Lorsque le robot est en train de nettoyer ou revient à la station, appuyez sur n’importe quel bouton pour l’arrêter. Erreur Si une erreur se produit, le voyant d’alimentation du robot clignotera en rouge ou le voyant d’état de la station restera fixe en rouge. Vous recevrez une notification contextuelle dans l’application et une alerte vocale sera éventuellement émise. Remarques :
• Le robot se mettra automatiquement en veille s’il reste sur un dysfonctionnement pendant plus de 10 minutes.
• Si vous placez manuellement le robot sur sa station alors qu’il présente un dysfonctionnement, cela mettra fin au nettoyage en cours. Réinitialisation système Si le robot ne répond pas à la pression sur un bouton ou ne peut pas être éteint, réinitialisez le système. Appuyez sur le bouton Réinitialiser et le robot se réinitialisera automatiquement. Remarque : Une fois le système réinitialisé, les paramètres d’usine des nettoyages planifiés, du WiFi, etc. seront rétablis.

• Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois. C1-1 : brosses principales C1-2 : cache de la brosse principale C1-3 : loquets C1-4 : roulement de la brosse principale C1-5 : capuchons de la brosse principale C1-6 : retournez le robot et appuyez sur les loquets pour retirer le cache de la brosse principale. C1-7 : retirez les brosses principales et tirez sur leur roulement pour le sortir. C1-8 : tirez sur les capuchons de la brosse principale pour les sortir. C1-9 : après avoir retiré les poils et saletés entremêlés aux deux extrémités des brosses principales, réinstallez-les. C1-10 : appuyez sur le cache de la brosse principale jusqu’à ce que vous entendiez un déclic indiquant que la brosse est verrouillée en place. Remarques :
• Vous devez nettoyer les brosses principales à l’aide d’un chiffon humide et les laisser sécher à l’écart de la lumière directe du soleil.
• N’utilisez pas de liquides nettoyants corrosifs ou de désinfectants pour nettoyer les brosses principales. Restauration des paramètres d’usine Si le robot ne fonctionne pas correctement après une réinitialisation système, allumez-le. Appuyez sur le bouton , maintenez-le enfoncé, et dans le même temps, appuyez sur le bouton Réinitialiser jusqu’à ce que vous entendiez l’annonce vocale « Restauration des paramètres d’usine ». Les paramètres d’usine du robot seront alors restaurés.

• Nettoyer tous les mois et remplacer tous les 3 à 6 mois.

1. Retirez la vis de la brosse latérale.

2. Retirez et nettoyez la brosse latérale.

Réinstallez la brosse latérale et serrez la vis.

Roulette omnidirectionnelle

• Nettoyer si nécessaire. C3-1 : utilisez un outil, tel qu’un petit tournevis, pour déloger l’axe et extraire la roulette. Remarque : Le support de la roulette omnidirectionnelle ne peut pas être retiré. C3-2 : rincez la roulette et son axe à l’eau pour retirer tout poil et toute saleté. Laissez sécher et réinstallez la roulette en appuyant fermement dessus pour qu’elle se mette en place.

Roulettes principales

• Nettoyer tous les mois. Nettoyez les roulettes principales avec un chiffon doux sec.

• Nettoyer si nécessaire.

• Nettoyer après chaque utilisation et remplacer tous les 3 à 6 mois. C5-1 : ouvrez le capot supérieur du robot et appuyez sur le loquet du bac à poussière pour retirer le bac à poussière. C5-2 : appuyez sur le loquet du cache du bac à poussière pour l’ouvrir, retirez le filtre lavable, puis videz le bac à poussière. C5-3 : remplissez le bac à poussière d’eau propre, puis refermez le couvercle. Secouez-le délicatement puis évacuez l’eau sale. C7-1 : retirez la serpillière VibraRise du support de serpillière VibraRise. Nettoyez la serpillière VibraRise et laissez-la sécher à l’air libre. Remarque : Une serpillière VibraRise sale nuira aux performances de nettoyage. Nettoyez-la avant utilisation.

• Nettoyer si nécessaire. C6-1 : ouvrez le cache du filtre et retirez le filtre. Utilisez un chiffon doux sec pour essuyer et nettoyer tous les capteurs, notamment les suivants : C8-1 : capteur de murs C8-2 : capteur d’évitement d’obstacles Reactive 3D C8-3 : capteur de tapis C8-4 : capteurs de vide C8-5 : capteur de lavage de la serpillière C6-2 : rincez le filtre à plusieurs reprises et tapotez-le pour éliminer autant de saleté que possible. Zones de contact de rechargement Remarque : N’utilisez que de l’eau propre sans liquide nettoyant pour éviter toute obstruction. C5-4 : laissez sécher le bac à poussière et le filtre lavable.

• Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois. Remarque : Ne touchez pas la surface du filtre avec vos mains, une brosse ou des objets durs pour éviter tout risque de l’endommager. C6-3 : laissez le filtre sécher complètement pendant 24 heures, puis réinstallez-le. Remarque : Achetez un filtre supplémentaire et alternez si nécessaire.

• Nettoyer si nécessaire. Utilisez un chiffon doux sec pour essuyer les contacts de rechargement de la station et du robot. Batterie Le robot intègre une batterie lithium-ion rechargeable très performante. Dans le cadre d’une utilisation normale, gardez le robot chargé pour préserver les performances de la batterie. Remarque : Si le robot ne sera pas utilisé pendant une période prolongée, éteignez-le et rechargez-le au moins tous les trois mois pour éviter d’endommager la batterie par une décharge excessive.

C10 Déplacement de la station Retirez les réservoirs d’eau et le bac à poussière avant de déplacer la station. Saisissez la poignée présente à l’arrière d’une main et le bord intérieur de l’avant de l’autre, comme illustré. Ne saisissez pas la base car elle n’est pas conçue pour le levage. C11 Réservoir d’eau sale

• Nettoyer si nécessaire. Nettoyez le réservoir d’eau sale si nécessaire. Ouvrez le couvercle du réservoir d’eau sale et évacuez l’eau sale. Remplissez le réservoir avec de l’eau propre, refermez le couvercle, verrouillez-le et agitez. Évacuez ensuite l’eau sale. Refermez le couvercle puis réinstallez le réservoir. C12 Brosse d’entretien à haute vitesse

• Nettoyer si nécessaire et remplacer tous les 6 à 12 mois. Levez le loquet de la brosse d’entretien à haute vitesse et retirez la brosse comme illustré cidessous. Retirez tout objet enchevêtré dans la brosse d’entretien à haute vitesse et rincez-la pour qu’elle soit propre. Réinstallez la brosse et verrouillez-la en place à l’aide du loquet. C13 Filtre à eau

• Nettoyer si nécessaire. Déverrouillez le filtre à eau et retirez-le de la station. Déverrouillez le loquet du filtre et rincez le filtre afin qu’il soit propre. Utilisez un chiffon doux sec pour essuyer le réservoir de nettoyage, puis réinstallez le filtre. Appuyez sur le filtre jusqu’à ce que vous entendiez un déclic indiquant qu’il s’est verrouillé en place. C14 Remplacement du sac à poussière jetable
• Remplacer le sac à poussière jetable lorsqu’il est plein. C14-1 : soulevez le bac à poussière et retirez le sac à la verticale comme illustré. Remarque : Le fait de tirer la poignée du sac à poussière pour le retirer le fermera pour éviter toute perte de poussière. C14-2 : mettez le sac à poussière au rebut et nettoyez le pourtour du filtre avec un chiffon sec. C14-3 : insérez un nouveau sac à poussière jetable dans la fente comme illustré. Faites-le glisser jusqu’à ce qu’il atteigne le bas de la fente et réinstallez fermement le bac à poussière. Remarque : Installez toujours un sac à poussière avant de remettre en place le couvercle supérieur du bac à poussière pour éviter tout vidage automatique sans sac. Vous pouvez également désactiver le vidage automatique dans l’application. C15 Nettoyage du tuyau d’air

• Nettoyer si nécessaire. Suivez les étapes ci-dessous pour nettoyer le tuyau d’air et éviter toute obstruction. C15-1 : retirez le réservoir d’eau propre, le réservoir d’eau sale et le bac à poussière. C15-2 : retirez le filtre à eau et essuyez toute trace d’eau avec un chiffon. C15-3 : saisissez les côtés de la base de la station vers le haut pour démonter et vérifier s’il y a des obstructions. Si l’entrée d’air est obstruée, nettoyez-la avec un coton-tige, puis essuyez-la avec un chiffon sec. C15-4 : retournez soigneusement la station sur un sol dur recouvert d’une serviette douce. C15-5 : retirez les trois vis et retirez le cache. C15-6 : essuyez le tuyau d’air et le cache du tuyau d’air à l’aide d’un chiffon sec. C15-7 : réinstallez le cache et revissez-le en place. Paramètres de base Robot Station de vidage, lavage et remplissage Modèle EWFD07HRR, EWFD08HRR Tension nominale d’entrée

Entrée nominale (recueil de la poussière)

Modèle S81USP Entrée nominale (recueil sans poussière) 0,65 A Batterie 14,4 V/5 200 mAh (TYP) Batterie lithium-ion Sortie nominale 20 VCC, 1,5 A Entrée nominale 20 VCC, 1,5 A Rechargement de la batterie 14,4 V/5 200 mAh (TYP) Batterie lithium-ion Durée de rechargement Environ 4 heures Remarque : Le numéro de série figure sur un autocollant apposé sous le robot. Problèmes courants Scannez le code QR ci-dessous pour consulter les problèmes courants.
