0i80 - Enceinte audio 0 ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Marque	0 ACOUSTICS
Modèle	0i80
Type de produit	Enceinte encastrable au plafond
Catégorie	Enceinte audio
Diamètre du haut-parleur	6,5 pouces (165 mm)
Diamètre de découpe	Environ 200 mm (à vérifier sur le gabarit)
Impédance	8 ohms (typique)
Puissance admissible (RMS)	50-100 W (estimation)
Réponse en fréquence	50 Hz - 20 kHz (estimation)
Poids	Environ 1,5 kg
Alimentation	Passive (nécessite amplificateur externe)
Type de tweeter	Pivotant, avec réglage de niveau (interrupteur sur versions P et CW)
Grille	Magnétique, amovible, orientation libre (pour les carrées)
Matériau de la grille	Métal avec option tissu blanc anti-contraste
Montage	Encastré au plafond, 4 pinces pivotantes
Bornes de connexion	Clip à ressort (rouge positif, noir négatif)
Section de câble recommandée	Dénudé sur 10 mm
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Hors tension lors du raccordement ; ne pas exposer à l'eau
Pièces détachées disponibles	Grille, tweeter (sous réserve)

FOIRE AUX QUESTIONS - 0i80 0 ACOUSTICS

Quel type de câble utiliser pour connecter l'enceinte ?

Utilisez un câble d'enceinte standard, dénudé sur environ 10 mm. Connectez le conducteur positif à la borne rouge et le négatif à la borne noire.

Comment installer l'enceinte dans le plafond ?

Utilisez le gabarit fourni pour marquer et découper le trou. Poussez l'enceinte dans le trou, puis serrez les quatre vis de fixation avec un tournevis Pozidriv® n°2 jusqu'à sentir une résistance.

Comment régler le niveau du tweeter ?

Sur les versions P et CW, un interrupteur permet de régler le niveau de sortie du tweeter. Il est conseillé de laisser l'interrupteur en position « 0 » lors de la première écoute.

Comment orienter le tweeter ?

Poussez doucement le cadre extérieur du tweeter (pas le dôme) pour le diriger vers la position d'écoute souhaitée.

La grille est-elle magnétique ?

Oui, la grille se fixe par aimantation sur le cadre de l'enceinte. Les grilles carrées peuvent être placées dans n'importe quelle orientation.

Faut-il retirer le tissu blanc derrière la grille ?

Le tissu blanc minimise le contraste visuel avec le plafond. Pour une meilleure performance sonore, il est recommandé de l'enlever en le décollant de la grille.

Quelles sont les précautions de sécurité à respecter ?

Assurez-vous que tout le matériel est hors tension avant le raccordement. Ne pas exposer l'enceinte à l'eau ou à l'humidité.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour nettoyer la grille et le cadre. N'utilisez pas de produits chimiques.

L'enceinte peut-elle être utilisée en extérieur ?

Non, cette enceinte est conçue pour une installation intérieure au plafond. Ne pas l'installer dans un environnement humide.

Où trouver les pièces détachées ?

Contactez le service après-vente de 0 ACOUSTICS ou consultez le site officiel pour les pièces comme la grille ou le tweeter.

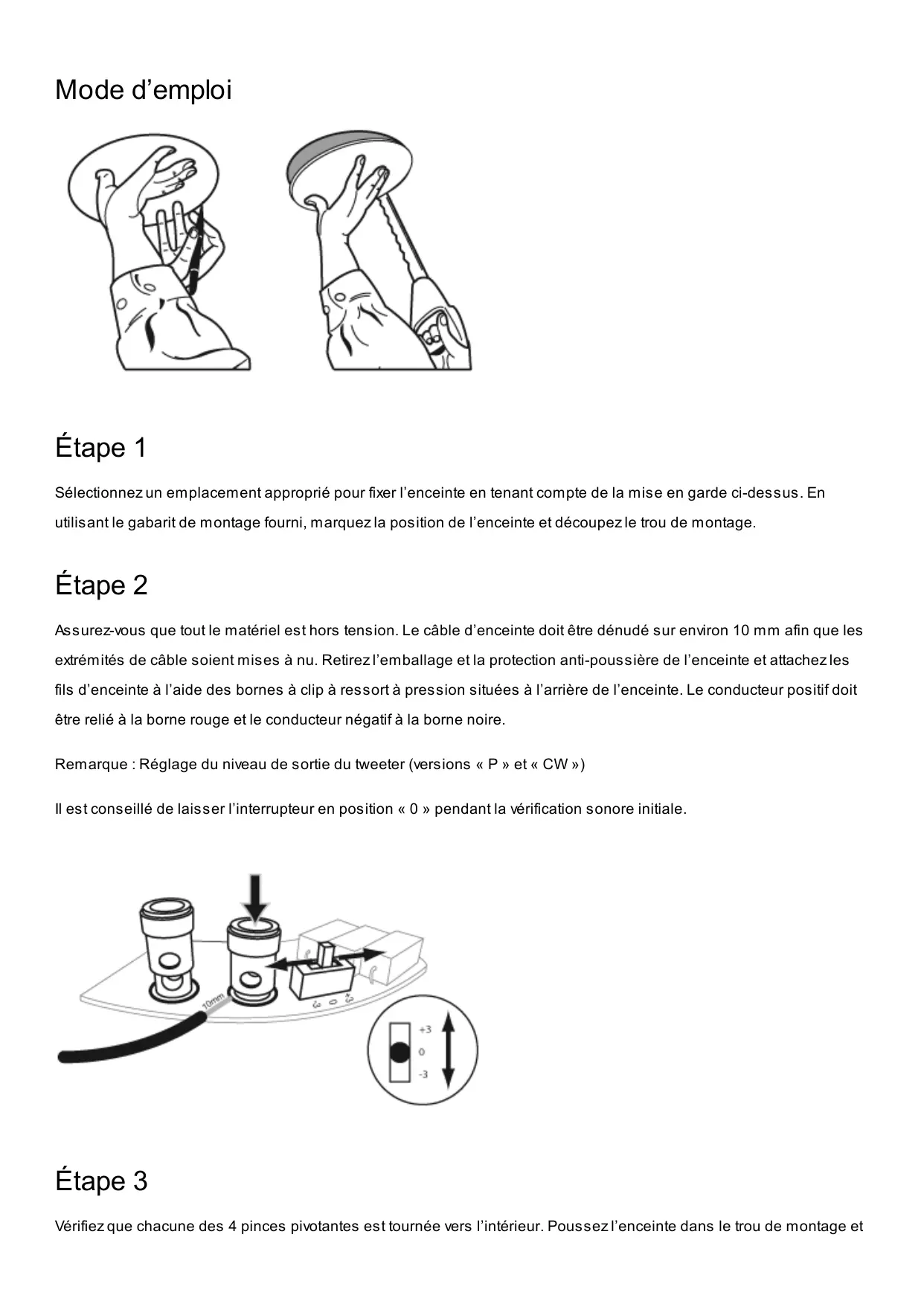

MODE D'EMPLOI 0i80 0 ACOUSTICS

Sélectionnez un emplacement approprié pour fixer l'enceinte en tenant compte de la mise en garde ci-dessus. En utilisant le gabarit de montage fourni, marquez la position de l'enceinte et découpez le trou de montage.

Étape 2

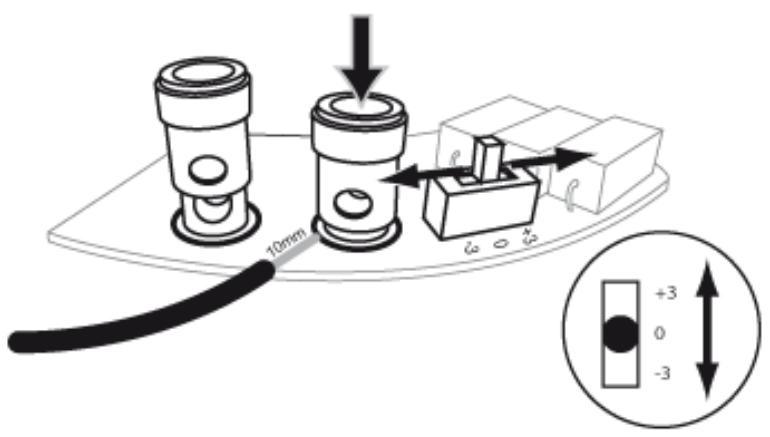

Assurez-vous que tout le matériel est hors tension. Le cable d'enceinte doit être dénudé sur environ 10 mm afin que les extrémités de cable soient mises à nu. Retirez l'emballage et la protection anti-poussière de l'enceinte et attachez les fils d'enceinte à l'aide des bornes à clip à ressort à pression situées à l'arrête de l'enceinte. Le conducteur positif doit être relié à la borne rouge et le conducteur négatif à la borne noire.

Remarque: Réglage du niveau de sortie du tweeter (versions « P » et « CW »)

Il est conseilé de laisser l'interrupteur en position « 0 » pendant la vérification sonore initiale.

Étape 3

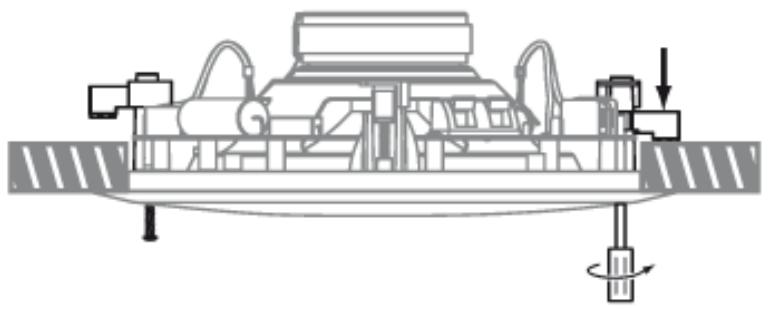

Vérifiez que chacune des 4 pince pivotantes est tournée vers l'intérieur. Poussez l'enceinte dans le trou de montage et

alignez-la avec le plafond. Tout en Maintenant l'enceinte en place, serrez chacune des vis de fixation à l'aide d'un tournevis Pozidriv® n°2 dans l'ordre indiqué sur le schéma (à gauche). Lorsqu'une résistance se fait sentir, la pince est en position.

Étape 4

Une fois que les enceintes sont installées, elles doivent être testées avant de monter les grilles. L'enceinte stéreo de plafond Professional 6,5 po dispose d'un tweeter pivotant qui peut être régle pour permettre aux hautes fréquences d'être dirigées vers la position d'écoute normale, ou de s'en éloigner, selon les besoins. Le cadre extérieur du tweeter (pas le dôme) doit être poussé doucement afin d'atteindre la position souhaïée pour le tweeter.

Étape 5

L'enceinte stéreo de plafond Professional 6,5 po comporte une grille magnétique. Placez cette grille au-dessus du cadre de l'enceinte, où elle sera positionnée. Veuillez notes que les grilles carrées peuvent être placées dans n'importe qu'elle orientation.

Certains modèles comportent un tissu blanc derrière la grille qui permet de minimiser le contraste visuel avec le plafond. Pour obtenir la meilleure performance sonore, il est recommendé d'oter ce tissu avant l'utilisation. Pour ce faire, décollez simplement le tissu de la grille.
