MODE D'EMPLOI HOTTEAKR808/1BG WHIRLPOOL
FR Manuel d'utilisation et d'entretien
INSTRUCTIONS IMPORTANTES DE SECURITÉ
Ces consignes sont également disponibles sur le site internet: docs.whirlpool.eu
VOTRE SECURITE ET CELLE DEVOTRE ENTOURAGE EST PRIMORDIALE.
Le present manuel contient des consignes de sécurité importantes, qui figurent également sur l'appareil; elles doivent être lues et observées en tout temps.
Ceci est le symbole de mise en garde destiné à attirer l'attention sur la sécurité. Il met en garde l'utilisateur et toute autre personne contre les risques potentiels.
Toutes les mises en garde de sécurité sont précédées du pictogramme de signalisation et des termes suivants:
DANGER:
Indique une situation dangereuse qui, si elle n'est pas évitée, occasionnera des blessures graves.
MISE EN GARDE:
Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible de provoquer des blessures graves.
Toutes les mises en garde de sécurité précisent exactement le danger potentiel auquel elles font reférence et indiquent comment réduire le risque de blessure, de dommage et de chic électrique résultat d'une mauvaise utilisation de l'appareil. Conformez-vous aux instructions suivantes:
- L'installation et d'entretien doivent être effectuels par un technician spécialisé, conformément au consignes du fabricant et la réglementation locale en matière de sécurité. Ne pas réparer ou remplaner une piece de l'appareil si cela n'est pas spécifiquement demandé dans le manuel d'utilisation.
- Débrancher l'appareil de l'alimentation électrique avant de procéder à l'installation.
- La mise à la terre de l'appareil est obligatoire. (Inutile pour les hottes de Classe II identifiées par le pictogramme porté sur l'étiquette des caractéristiques techniques).
Le cable d'alimentation doit etre suffisamment long pour permettre le raccordement de l'appareil a la prise de courant.
- Ne tirez jamais sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
- Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir acceder aux composantes électriques.
- Évitez de toucher l'appareil si vous étés mouillé, et ne l'utilise pas si vous étés pieds nus.
- Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des individus atteints de déficiencies physiques, sensorielles ou mentales ou manquant d'expérience ou de connaissances, sous réserve uniquement qu'ils soient sous surveillance ou qu'ils aient été formés à l'utilisation de l' apparéil en toute sécurité, et qu'ils soient conscients des dangers en jeu. Ne laissez pas les enfants jouer avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par un enfant, sauf sous la surveillance d'unadulte.
- Ne pas réparer ou remplaçer une piece de l'appareil si cela n'est pas spécifiquement indiqué dans le manuel. Les pieces défectueuses doivent être remplacées par des pieces d'origine. Toutes les autres interventions d'entretien doivent être effectuées par un technicien spécialisé.
Les enfants doivent rester sous surveillance pour éviter qu'ils ne jouent avec l'appareil.
- Lors du perçage dans le mur ou le plafond, prenez garde à ne pas causer de dommages aux connexions électriques et/ou aux canalisations.
-
Les conduits de ventilation doivent toujours évacuer vers l'extérieur.
-
L'air d'évacuation ne doit pas être ventilé par un conduit utilisé pour l'évacuation des fumées produites par un apparéil brûlant du gaz ou tout autre carburant, mais doit-disposer d'une évacuation distincte. Toutes les réglementations nationales régissant l'extraction des fumées doivent être respectées.
- Si la hotte est utilisée conjointement à d'autres apparéils fonctionnant au gaz ou à tout autre carburant, la dépression régnant dans la piece ne doit pas excéder 4 Pa (4 x 10 ^-5 bars). Pour cette raison, assurez-vous que la piece est suffisamment ventilée.
- Le fabricant ne pourra être tenu pour responsable en cas de dommages resultant d'une utilisation impropre ou incorrecte de l'appareil.
- Un nettoyage et un entretien réguliers sont essentiels au bon fonctionnement de l'appareil et au bon maintien de ses performances. Nettoyez frequentlyment les surfaces encrassées et tous les dépôts incrustés, pour éviter l'accumulation de graisse.
- Nettoyez ou remplacez régulierement les filtres.
- Ne jamais faire flamber des aliments sous l'appareil. L'utilisation de flammes nues peut causeur un incendie.
- Ne pas laisser une poèle à frire sans surveillance pendant la friture, l'huile de friture pourrait prendre feu.
- Un incendie pourrait se déclarer si les instructions de nettoyage de la hotte et de remplacement des filtres ne sont pas respecté.
- La hotte aspirante ne doit jamais être ouverte sans les filtres àGRAISSE en place, et elle doit rester en permanence sous surveillance.
- Tout appeareil à gaz utilise sous la hotte aspirante doit l'être uniquement avec les ustensiles de cuisine sur le feu.
Lorsque you utilisez plus de trois bruleurs a gaz, reglez la hotte sur le niveau de puissance 2 ou plus. Ainsi, la chaleur ne peut pas s'accumuler dans l'appareil.
- Avant de toucher les ampoules, assurez-vous d'abord qu'elles sont froides.
- Ne pas utiliser ni laisser la hotte sans ses ampoules correctement installées -vous pourriez vous électrocuter.
- Portez des gants de travail pour toutes les opérations d'installation et d'entretien.
- Le produit n'est pas adapté à une utilisation extérieure.
Lorsque la hotte fonctionne, les pieces accessibles peuvent etre chaudes au touché.
Pour le remplacement de l'ampoule, utiliser uniquement le type d'ampoule indiqued dans la section Maintenance/Remplacement des ampoules du present manuel.
CONSERVEZ CETTE NOTICE POURPOUVOIR VOUSY REPORTER ULTERIEUREMENT
Cet apparéil a été concu, fabriqué et commerciaisé conformément aux:
- les objectifs de sécurité de la Directive 2014/35/UE « Basse tension »;
- les prescriptions d'écoconception des réglementations européennes n° 66/2014, n° 327/2011, n° 244/2009, n° 245/2009, n° 1194/2012, n° 2015/1428;
- les prescriptions de protection de la Directive 2014/30/UE « CEM»,
La sécurité électricque de l'appareil peut uniquement être garantie si celui-ci est correctement branché à une installation de mise à la terre agrée.
Conseils pour economiser l'énergie
Allumer la hotte a vitesse minimum lorsque you commences a cuisine, puis laissez-la fonctionner pendant encore quelques minutes après avoir terminé.
Augmenter la vitesse dans les seuls cas ou la fumee et les vapeurs sont en trop grande quantite, et n'utilise la sur-vitesse que dans les situations extrimes.
- Remplacer le ou les filtres à charbon actif lorsque c'est nécessaire, pour conserver une bonne efficacité d'absorption des odeurs.
Nettoyer le ou les filtré(s) àGRAISSERlorsque c'est necessaire,pour conserver une bonne efficacite de filtrage des graisses.
Utiliser un conduit d'évacuation avec le diamètre maximum indiqued dans le present manuel pour optimiser l'efficacité avec le minimum de bruit.
INSTALLATION
Après avoir déballé l'appareil, contrôle qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Àpres-Vente le plus proche. Pour éviter tout dommage, ne sortez l'appareil de son emballage en mousse polystyrene qu'au moment de l'installer.
PREPARATION POUR L'INSTALLATION
MISE EN GARDE:
ce produit est lourd; la hote doit etre portee et installee a deux personnes au moins.
La distance minimum entre le support des ustensiles de cuisine au-dessus de la cuisinière, et le bas de la hotte ne doit pas être inférieure à 40 cm pour les cuisinières électriques et 45 cm pour les cuisinières au gaz ou mixtes. Avant d'entamer l'ss installation, verifiez egalement les distances minimum indiquées dans la notice d'emploi de la cuisinière.
Si une plus grande distance entre la hotte et la cuisine est indiqued dans la notice d'emploi de cette derniere, respectez cette distance.
RACCORDEMENT ÉLECTRIQUE
Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation.
Youtrouverezctteinformationa l'intérieurde la hotte,sousle filtraregraisse.
Le remplacement du cordon électric (type H05VV-F 3 x 0,75 mm²) doit être effectué par un électricien qualifié. Contactez un service après-vente agréé.
Si la hotter est munie d'une fiche électrique, branche-là à une prise de courant conforme à la réglementation en vigueur, située à un emplacement accessible après installation. Si le cordon électrique est dépourvu de fiche (câblage direct au secteur), ou si la prise de courant n'est pas située à un emplacement accessible, installez un interrupteur bipolaire normalisé par lequel il sera possible de l'isoler complètement du secteur en conditions de surtension de catégorie III, conformément aux règes d'installation.
Si le cable n'est pas équipé d'une fiche, branchez les fils selon le tableau suivant:
| Tension principale et fréquence | Branchement des fils |
| 220-240V50 - 60 Hz | ½:jaune/vertN:bleuL:brun |
CONSEILS D'ORDRE GENÉRAL
Avant d'utiliser pour la première fois
Retirez les protections en carton, les films plastiques et les étiquettes adhesives sur les accessoires. Contrôlez que l'appareil n'a pas ete endommagé pendant le transport.
Utilisez uniquement les vis de fixation fournies avec le produit pour l'instituer ou, en leur absence, achetez des vis de type correct. Utilisez laonne longueur pour les vis identifiées dans le guide d'installation.
Dans le doute, consultez un centre d'assistance agree ou toute personne qualifiée.
Il est possible que la hotte ait une presentation différente de celle illustrée dans les schémas de la presente notice. Toutefois, les instructions d'utilisation, d'entretien et d'installation restent les mêmes.
!Ne pas apporter des modifications électriques ou mécaniques au produit ou aux conduits d'évacuation.
Pendant l'utilisation
Pour éviter tout dommage, ne rien poser de lourd sur l'appareil. N'exposez pas l'appareil aux agents atmosphériques.
PROTECTION DEL'ENVIRONNEMENT
Mise au rebut des emballages
Les matériaux d'emballage sont entierement recyclables comme l'indique le pictogramme de recyclage 念 . Les différentes parties de I'emballage doivent donc etre jetees de maniere responsable et en totale conformite avec les reglementations des autorites locales regissant la mise au rebut de déchets.
Mise au rebut de l'appareil
- Cet apparéil est certifié conformé à la Directive Européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE).
- En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à prévenir des effets nuisibles à l'environnement et à la santé, qui pourrait autrement être causé par une mise au rebut inadéquate de ce produit.
Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet apparéil ne doit pas être traité comme un déchet menager mais doit être remis à un centre de collecte spécialisé dans le recyclage des apparéils électriques et électroniques.
Mise au rebut des apparciels électroménagers
- Cet apparéil est fabriqué à partir de matérielaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant aux règlements locaux en matière d'élimination des déchets. Avant demettre votre apparéil au rebut, coupe le cordon d'alimentation.
Pour toute information supplémentaire sur le traitement et le recyclage des appareils electroménagers, contactez le service local compétent, le service de collecte des déchets menagers ou le magasin où vous avez acheté l'appareil.
GUIDE DE DÉPANNAGE
L'appareil ne fonctionne pas:
Assurez-vous que le courant électricque est present et que l'appareil est branché au réseau électricque;
- Éteignez puis rallumez le four pour voir si le défaut persististe.
Le niveau d'aspiration de la hotte est insuffisant:
- Vérifiez la vitesse d'aspiration et ajustez-la au besoin;
Assurez-vous que les filtres sont propres;
Assurez-vous que les événts ne sont pas obstrués.
L'éclairage ne fonctionne pas:
- Vérifiez l'ampoule et remplacez-la au besoin;
Assurez-vous que l'ampoule est bien installée.
SERVICE APRÈS-VENTE
Avant de faire appel au Service Avres-vente:
- Essayez d'abord de corriger le problème en suivant les suggestions du « guide de dépannage »
- Éteignez puis rallumez l'appareil pour voir si le problème persiste.
Toujours fournir:
Une brève description de la panne;
le type et le modele exact de I'appareil;
le numero de série (le numero après le mot « Service » sur la plaque signalétique), situé à l'intérieur de l'appareil. Le numero de série est également disponible dans le livre de garantie;
-党的建设
- nombre d'adresse complète;
- nombre de téléphone.
SERVICE
0000 000 00000
Si des réparations sont nécessaires, veuillez contacter un Service ÀpRES-vente autorisé (vous aurez ainsi la garantie que des pièces d'origines sont utilisées et que la réparation est effectue correctement).
NETTOYAGE
MISE EN GARDE:
- N'utilisez jamais un apparéil de nettoyage à la vapeur.
- Débranchez l'appareil d'reseau électrique.
Nettoyez les surfaces a l'aide d'un chiffon humide. S'il est très sale, utilisez une solution d'eau avec quelques gouttes de détergent à vaisselle. Essuyez avec un chiffon sec.
IMPORTANT : n'utilizez pas d'éponges abrasives, de grattoirs métalliques ou de tampons à récurer. Avec le temps, ils peuvent abimer les surfaces en émail.
Utilisez un détergent spécifique conçu pour nettoyer l'appareil et suivez les consignes du fabricant.
IMPORTANT: Nettoyez les filtres au moins une fois par mois pour enlever les résidus d'huile ou de graisse.
- Utilisez des gants de protection.
- Débranche l'appareil de l'alimentation principale.
FILTRESÀGRAISSE
Les filtres à graisse métalliques ont une durée de vie illimitée et doivent être lavés à la main ou au lave-vaissele une fois par mois à température basse et avec un cycle court. Le lavage en lave-vaissele peut provoquer le blanchiment des filtres à graisse, mais cela n'affecte en rien leur efficacité..
Tirer sur la poignée pour enlever le filtré.
Laver le filtrte et le laisser secher, en procédant dans le sens inverse pour le remontage.
Le système d'éclairage de la hotte est basé sur une technologie LED.
Les LED fournissant un éclairage optimal, une durée de vie jusqu'à dix fois plus longue que les ampoules traditionnelles mais avec 90% en moins de consommation électrique. Pour le remplacement, prenez contact avec le service technique.
FILTRÉ À CHARBON (hottes à filtres uniquement)
Retient les mauvaises odeurs produit pendant la cuisson.
Installer un nouveau filtré à charbon tous les 4 mois.

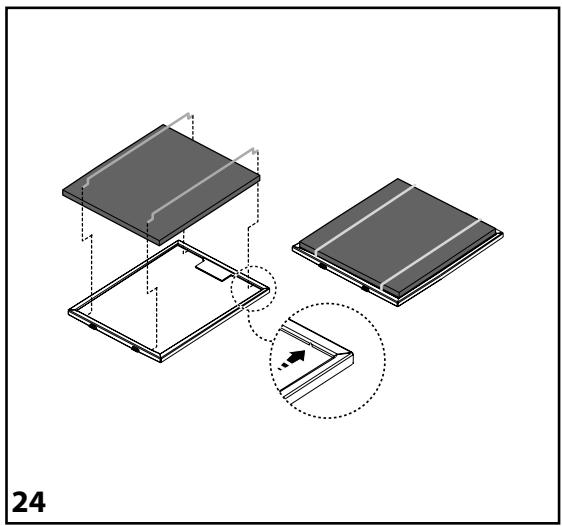

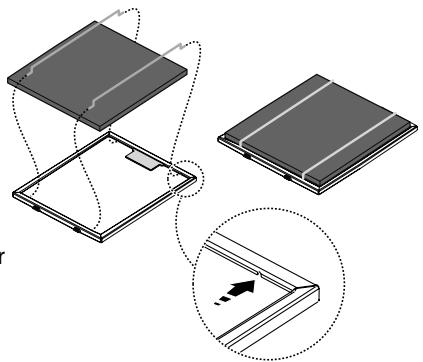

Installer ou remplacer le filtrre au charbon
- Enlever le filtré àGRAISS (consulter la section «filtrés àGRAISS »).
- Placer le filtré à charbon sur le filtré àGRAISE.
- Fixer le cadre à charbon avec les fixations métalliques fournies, à insérer dans les trous sur le cadre.
- Réinséorer le filtré àGRAISSÉ doté du filtré àcharbon.
Inverser la procEDURE ci-dessus pour réinstaller le support de filtré et le filtré àGRAISE.
MATÉRIEL FOURNI
Enlever toutes les pièces des emballages. Assurez-vous que toutes les pièces sont disponibles.
- Hotte assemblée avec moteur et ampoules installées.
Protection de sortie d'air
- Bride de support
Gabarit d'assemblage
Filtre
Cable d'alimentation
Mode d'emploi
1 adaptateurTorxT10
1 adaptateurTorxT20
2rondelles
1 collier de serrage
4 tampons à vis 8x40 mm
4vis5x45mm
3 vis 3,5 x 9,5 mm
2visM4x16
INSTALLATION - CONSIGNES PRELIMINAIRES D'ASSEMBLAGE
La hotte est conque pour une installation et une utilisation avec la « version d'extraction » ou la « version filtré »
IMPORTANT: Le kit d'évacuation doit être acheté afin d'utiliser la hotte en « Version Extracteur »; Il doit être commandé et installé avant l'utilisation.
La fumée est aspirée et évacuée vers l'extérieur à l'aide un tuyau d'échéppement (pas fourni) attaché au raccord du tuyau d'échéppement de la hotte.
Selon le tuyau d'évacuation achété, permet une installation adequate au raccord du tuyau d'évacuation.
IMPORTANT: S'ils sont déjà installés, enlever le ou les filtres au charbon.
Version à filtrage
IMPORTANT: Le kit d'évacuation doit être acheté afin d'utiliser la hotte en « Version Filtre avec évacuation »; Il doit être commandé et installé avant l'utilisation.
L'air est filtré à travers le(s) filtré(s) à charbon et recyclé dans l'environnement alentour.
IMPORTANT: Assurez-vous que l'air peut circuler facilement.
Sila hote n'a pas de filtré(s) à charbon, il convient d'en commander un et de l'insteller avant l'utilisation.
Le kit d'extracteur, disponible à l'achat séparément, comprend les composants suivants:
- Déflecteur
- Extracteur voute et sole
- Collier
La hotte doit etre installee loin de zones tres sales, des fenetes, des portes, et des sources de chaleur.
La hotte est vendue avec tous les matériels nécessaires pour l'installation sur la majorité des murs et plafonds. Toutfois, un technicien qualifié est requis pour s'assurer que les matériels sont adaptés pour votre plafond.

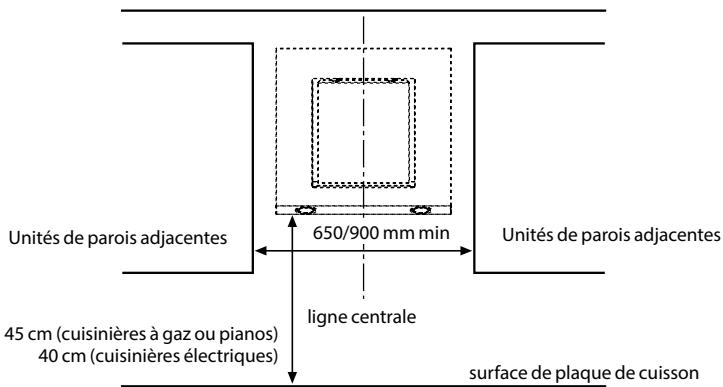

DIMENSIONS ET CRITÉRES REQUIS
INSTALLATION-DIRECTIVESD'ASSEMBLAGE
Les consignes qui suivent se rapportent aux figures (numéroétées selon l'ordre d'éjection) disponibles dans les dernière pages du manuel. Les numérios représentent l'ordre dans laquelle les étapes doivent être exécutées.
IMPORTANT: Le kit d'évacuation doit être acheté afin d'utiliser la hotte en « Version Extracteur »; Il doit être commandé et installé avant l'utilisation.

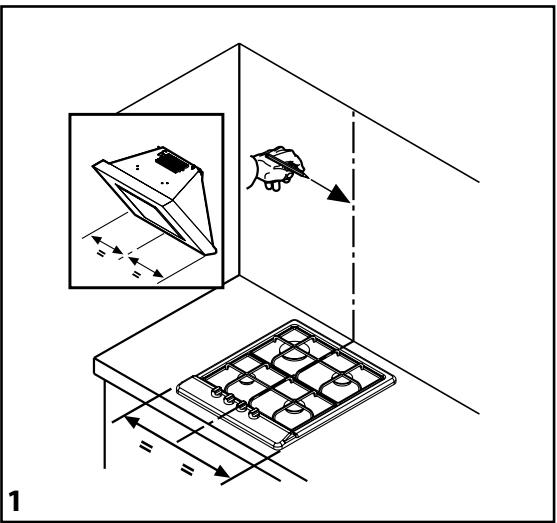

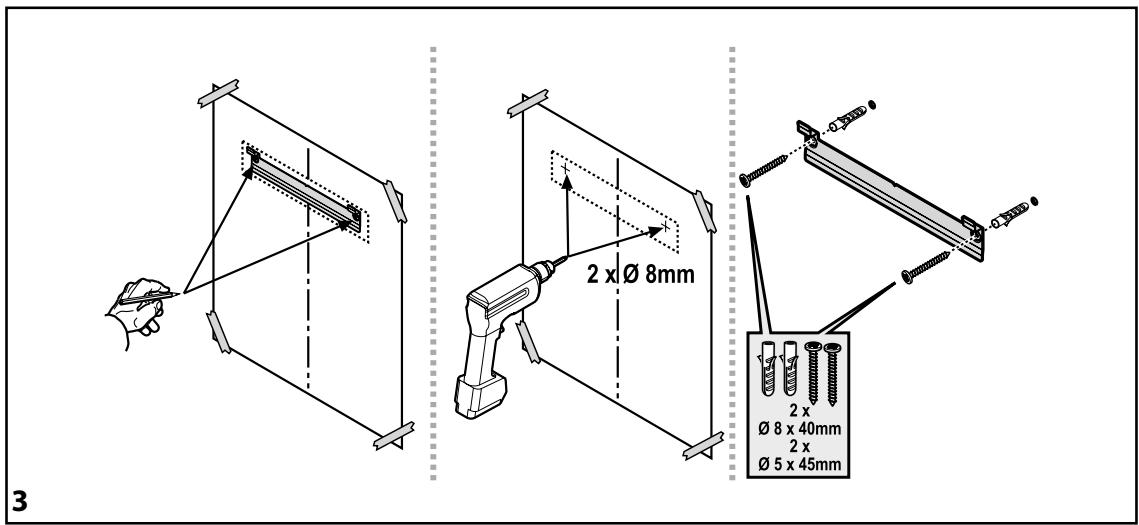

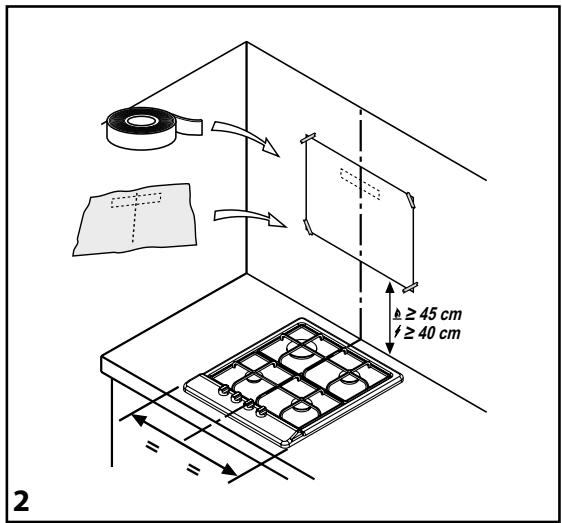

- Marquer une ligne centrale verticale sur la paroi.
- Placer le diagramme de perçage sur la paroi (le fixer avec du ruban adhési) la ligne centrale verticale imprimée sur le diagramme de perçage doit être alignée avec la ligne centrale dessinée sur le mur, et le bord inférieur du diagramme de perçage doit être aligné au bord inférieur de la hotte.
Percer les 3 trouc comme indiqué sur le dessin.
IMPORTANT: Le bord inférieur du diagramme de perçage doit avoir une distance min. de 40 cm (pour les plaques de cuisson électriques) ou 45 cm (pour les plaques de cuisson à gaz).

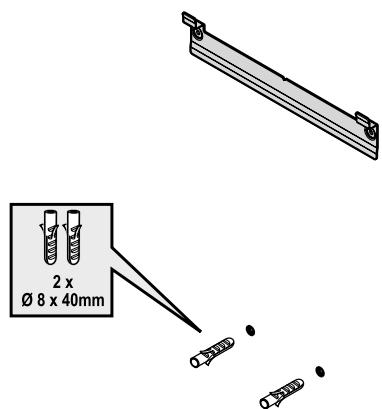

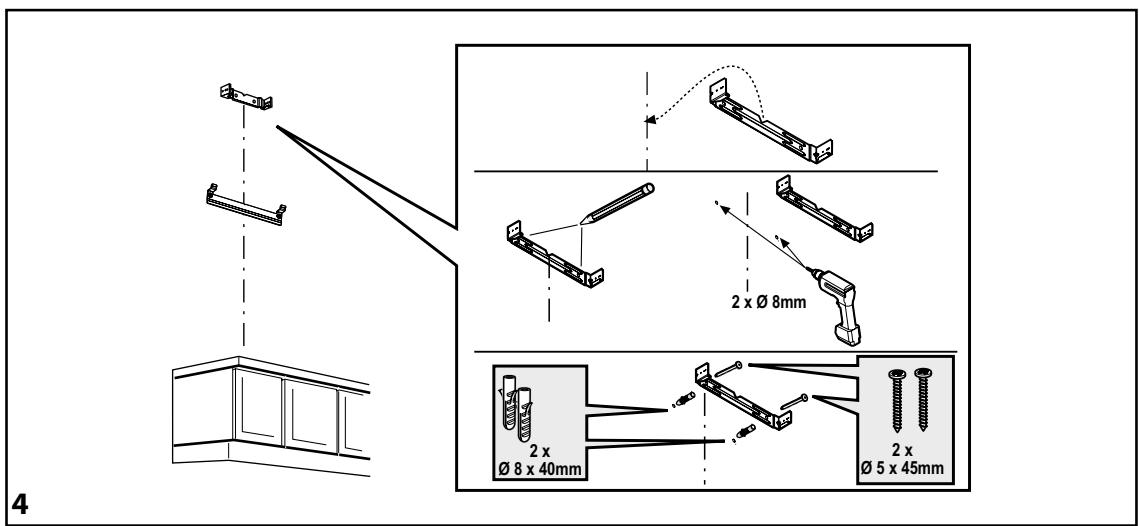

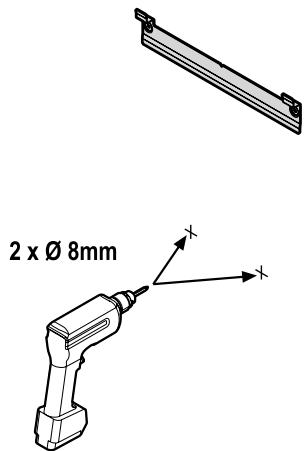

- Enlever le gabarit de perçage du mur, fixer la bride de support au mur avec 2 embouts et 2 vis et insérer le troisième embout dans le trou le plus bas.

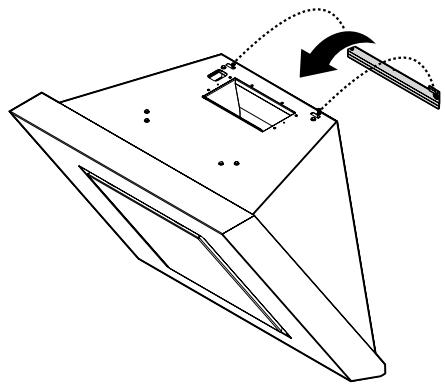

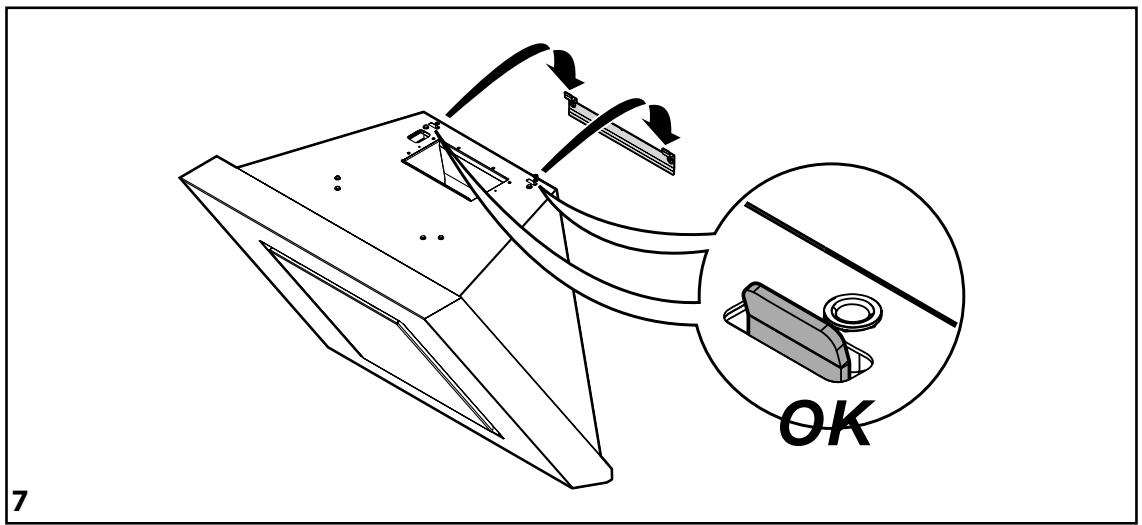

- Version Extracteur uniquement - Placer le support d'extraction sur la paroi. Percer et insérer les tampons à vis comme illustré. Fixer le support.

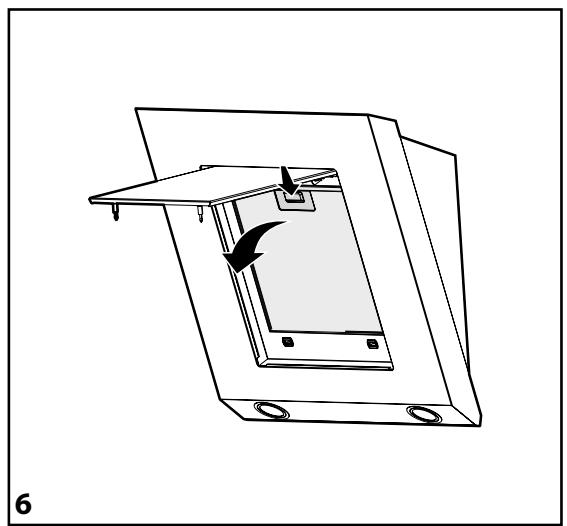

- Ouvrir le panneau de hotte périmétrique.

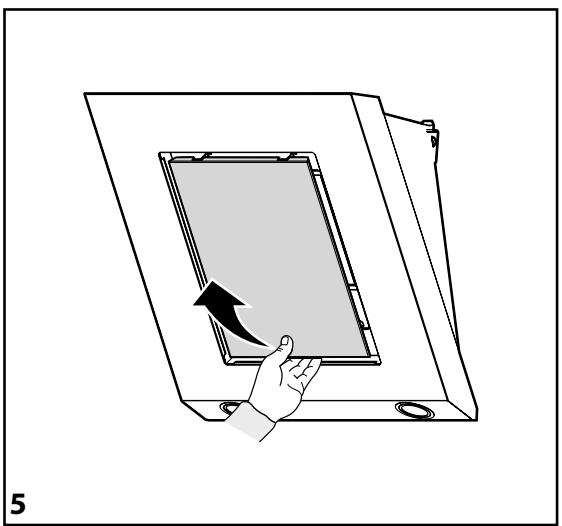

- Enlever le filtré àGRAISE.

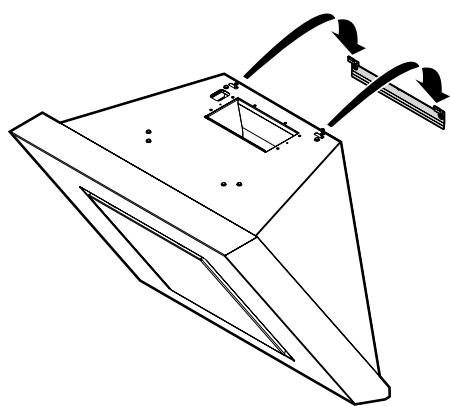

- Accrocher la hotte sur la bride de support.

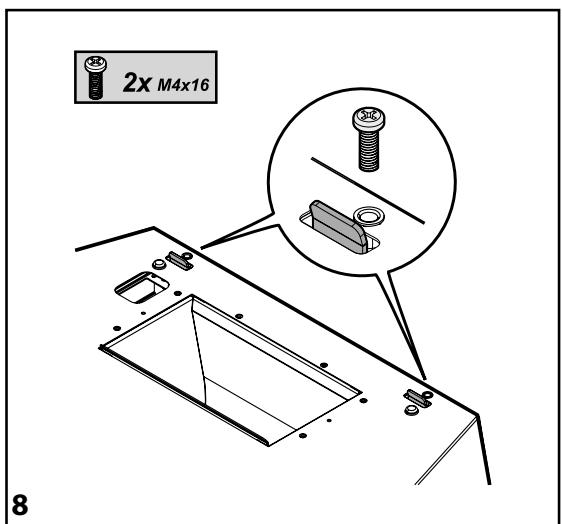

- Serrer les deux vis de réglage.

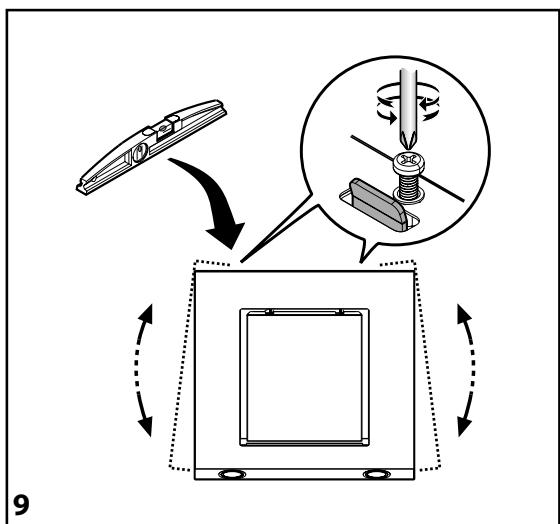

- Ajuster la hotte horizontallyment, en utilisant un niveau et en agissant sur les deux vis de réglage.

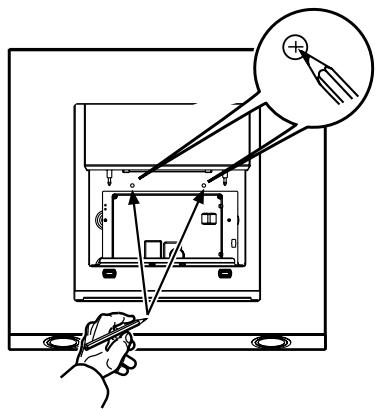

- Ouvrir le panneau périmétrique et marquer les deux trous pour une fixation définitive de la hotte.
- Enlever la hotte du mur.
- Pecer les troux marqués précédemment.
- Insérer les tampons à vis de mur.
- Fixer à nouveau la hotte à la paroi.

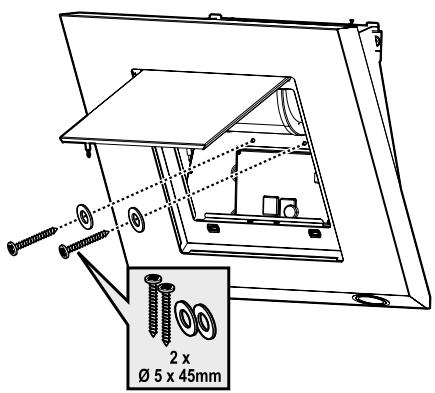

- Fixer la hotte au mur en utilisant deux vis et deux rondelles.

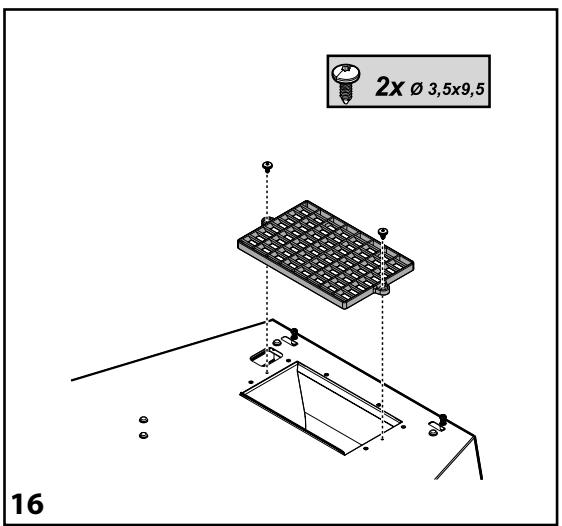

- Version à Filtre uniquement - Installer la grille en plastique sur l'orifice de sortie d'air de la hotte.

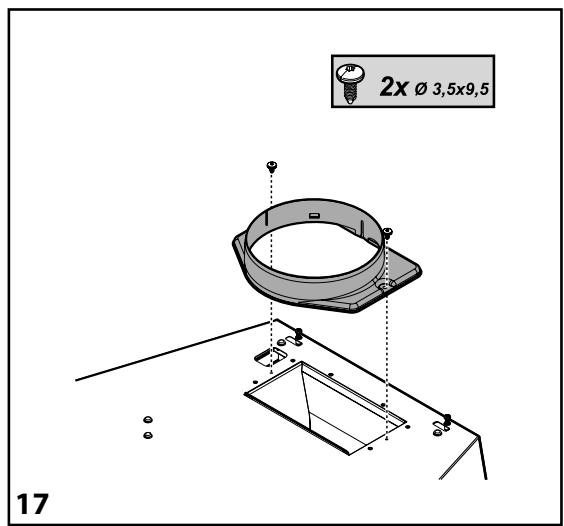

- Version à Extracteur uniquement - Installer le collier sur l'orifice de sortie d'air de la hotte.

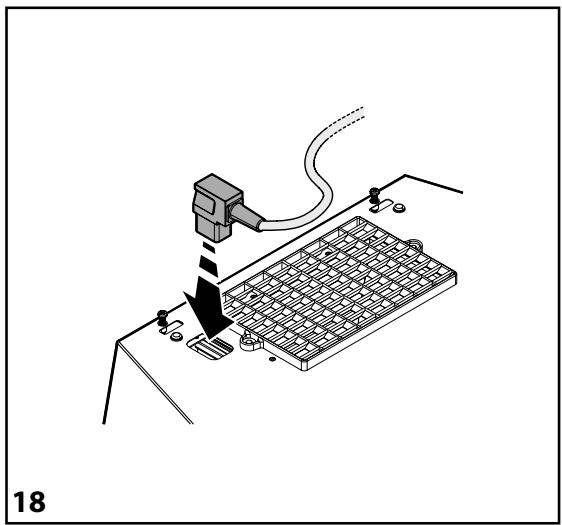

- Installer le cable électric dans le logement spécial.

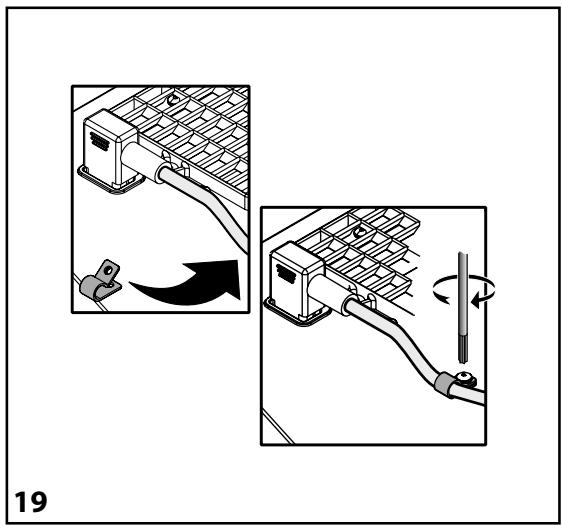

- Fixer le cable au collier de serrage.
IMPORTANT: Cette opération est obligatoire. Elle empêche le débranchement accidentel du cable.
Effectuer la connexion au système électrique domestique.

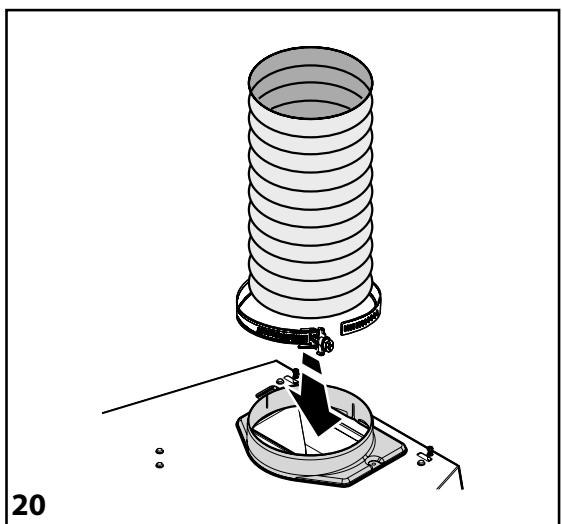

- Version à Extracteur uniquement - Raccorder un tuyau d'échévement au collier pour l'expulsion des fumées.

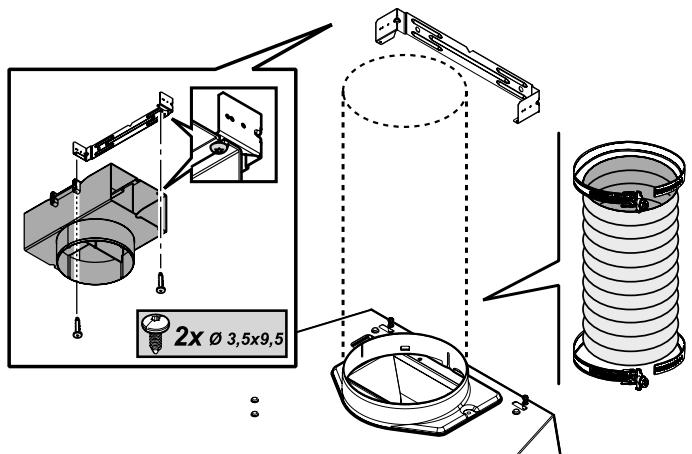

- Version à filtré avec système d'évacuation uniquement - Fixer le déflecteur au support d'évacuation et relier le tuyau d'échévement au déflecteur.

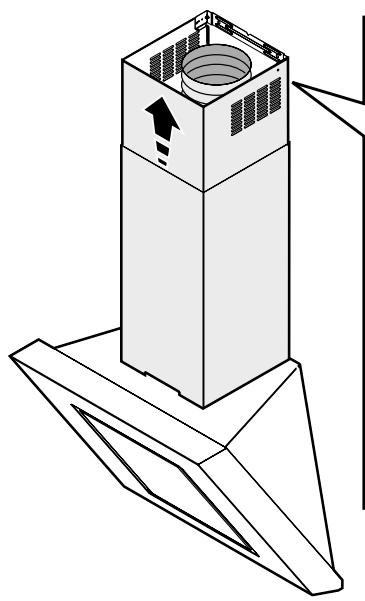

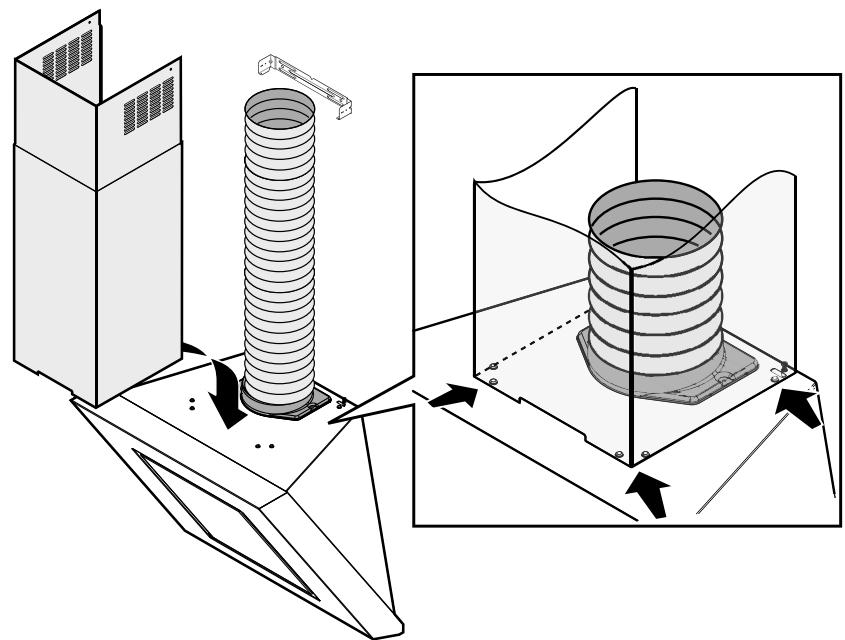

- Version à Filtré ou à Extracteur avec systèmes d'évacuation uniquement - Installer les systèmes d'évacuation dans le logement correspondant au-dessus de la hotte.

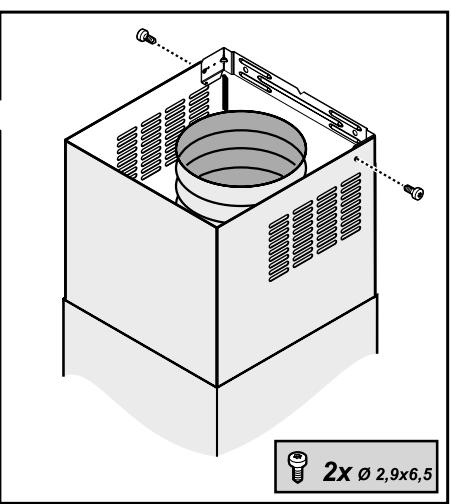

- Version à filtré ou extractor avec systèmes d'évacuation uniquement - Faire couilisser la section supérieure vers le haut et fixer les systèmes d'évacuation avec deux vis comme indiqué.
- Version à filtrer uniquement - Installer le filtrer à charbon à l'arrière du filtrer àGRAISE, en l'accrochant avec les deux tiges.

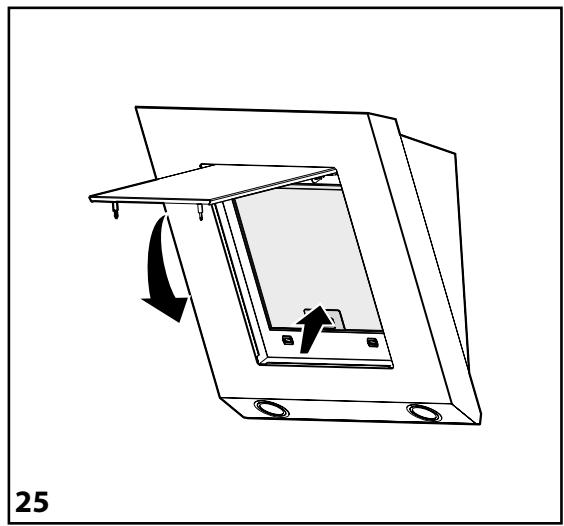

- Installer le filtré àGRAISSÉ et fermer le panneau avant.
Vérifier le fonctionnement correct de la hotte, en consultant la section de description et d'utilisation de la hotte.
MISE EN GARDE:
- Débranchez l'appareil duréseau électrique.
Enlevement:
Tirer le panneau (BAS) fermement et le tordre vers le haut.
Dévisser le bouton de sécurité avec des pinces.
Débrancher le panneau des articulations.
Nettoyage:
Le panneau d'extraction doit etre nettoy e aussi sourvent que le filtre a graisse, en utilisant un chiffon humidifié avec un détergent liquide neutre.
Ne pas utiliser de produits abrasifs. NE PAS UTILISER D'ALCOOL!
Installation:
Remonter les pièces dans le sens inverse.
IMPORTANT: Vérifier toujours que le panneau est fermement fixé en place.

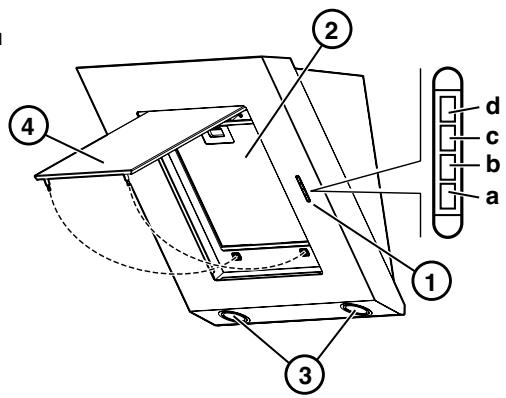

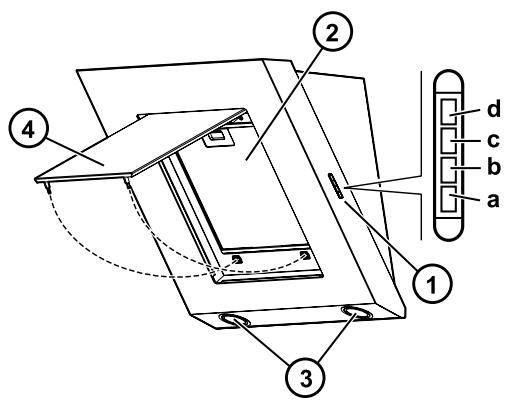

DESCRIPTION ET UTILISATION DE LA HOTTE
- Panneau de commande.
Remarque: la position du panneau de commande peut varier, en fonction du modulo (voir schémas adjacents).
- Filtre agraisse.
- Ampoules halogènes.
- Panneau avant.
Panneau de commande
a. Interrupteur ON/OFF de l'éclairage
b. Bouton de sélection MARCHÉ/ARRÊT moteur et vitesse minimum (puissance d'extraction)
c. Bouton de sélection de vitesse moyenne (puissance d'extraction)
d. Bouton de selection de vitesse maximalé (puissance d'extraction)
10
11
12
13
14
15
21
22
23
