CNA 3813 - Réfrigérateur-congélateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Réfrigérateur combiné
Capacité totale	319 litres
Dimensions approximatives	186 cm (hauteur) x 60 cm (largeur) x 65 cm (profondeur)
Poids	70 kg
Classe énergétique	A++
Alimentation électrique	220-240 V, 50 Hz
Consommation d'énergie annuelle	266 kWh
Niveau sonore	39 dB
Fonctions principales	Fonction SuperCool, Fonction SuperFrost, régulation électronique de la température
Type de réfrigérant	R600a
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage du compartiment congélateur
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Liebherr
Sécurité	Système de verrouillage de porte, alarme de température
Compatibilités	Compatible avec les accessoires Liebherr
Informations générales	Garantie de 2 ans, service client disponible

FOIRE AUX QUESTIONS - CNA 3813 LIEBHERR

Pourquoi mon LIEBHERR CNA 3813 ne refroidit-il pas correctement ?

Vérifiez que la température est correctement réglée. Assurez-vous également que les ventilations ne sont pas obstruées et que la porte est bien fermée.

Comment puis-je nettoyer l'intérieur de mon réfrigérateur LIEBHERR CNA 3813 ?

Utilisez un mélange d'eau chaude et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Mon réfrigérateur émet des bruits étranges, que faire ?

Des bruits peuvent être normaux, mais si le bruit est inhabituel, vérifiez si l'appareil est de niveau et qu'il n'y a pas d'objets qui vibrent à l'intérieur.

Comment régler la température du LIEBHERR CNA 3813 ?

Utilisez le panneau de contrôle numérique pour ajuster la température. Référez-vous au manuel d'utilisation pour des instructions précises sur les réglages.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si le problème persiste, il peut s'agir d'un problème électrique nécessitant l'intervention d'un professionnel.

Comment déshydrater le réfrigérateur si de la glace s'est formée ?

Débranchez l'appareil et laissez la glace fondre naturellement. Ne jamais utiliser d'objets pointus pour gratter la glace.

Est-ce que je peux placer le LIEBHERR CNA 3813 dans un garage non chauffé ?

Non, ce réfrigérateur doit être installé dans un environnement tempéré. Les températures très basses peuvent affecter son fonctionnement.

Que faire si le réfrigérateur ne démarre pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si tout semble en ordre, contactez un technicien.

Comment puis-je optimiser l'espace de stockage dans mon LIEBHERR CNA 3813 ?

Utilisez des contenants empilables et rangez les aliments par type. Évitez de surcharger les étagères pour permettre une bonne circulation de l'air.

MODE D'EMPLOI CNA 3813 LIEBHERR

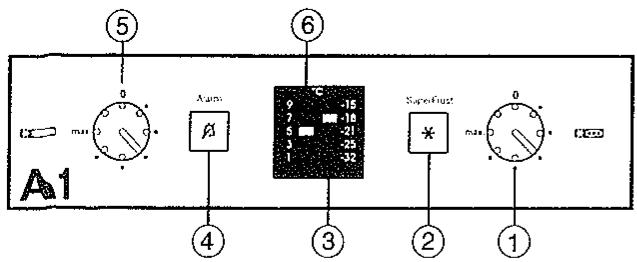

Eléments de commande et de contrôle, fig. A1

Congélateur

① Régulateur principal Marche-Arrêt pour l'appareil complét (réfrigerateur et congélateur), avec thermostat pour le congélateur
② Touche SuperFrost avec indicateur lumineux pour SuperFrost activé
③ Indicateur du réglage de la température pour la congélation
④ Touche d'arrêt de l'alarme sonore, avec indicateur lumineux pour température trop chaude dans le conGPLateur

Réfrigerateur

⑤ Regulateur Marche-Arrêt et thermostat pour le réfrigerateur
⑥ Indicateur du réglage de la température pour la réfrigération

Position du réglage de température

Réglage recommendée de la température :

Réfrigerateur: 5^ C , congélateur: -18 °C

SuperFrost

Pour la congélation rapide des produits frais.

Appuyer un court instant sur la touche SuperFrost ② pour qu'elle s'allume.
Attender 6 à 24 heures.
Introduire ensuite les produits frais dans les tiroirs.

Au bout d'environ 65 heures, la fonction SuperFrost s'arrête automatiquement.

Plaquette signalétique, fig. A2

① Désignation
(2) Numéro S.A.V.
③ Numéro de l'appareil
④ Pouvoir de congélation en kg/24h

Description de l'appareil et de ses aménagements, fig. A

Réfrigérateur, 5^ environ

Poignées de transport

Éléments de commande et de contrôle

Compartment fromage et beurre

Ventilateur avec interrupteur ⑦. pour froid ventilé

Bac a oeufs

Surface de rangement en deux parties pour les aliments de grande taille, surfaces de rangement modulabies*

Cloison de maintain bouteilles et conserves modulable'

Balconnets modulables

Eclairage interieur

Ecoulement eau de dégivrage (réfrigerateur)

Zone la plus froide, pour tous les alimentés sensibles et facilement périssables

Bacs à légumes (pour les fruits, les légumes ou salades)

Plaquette signalétique

Balconnet maxi-bouteilles

Congélateur, -18°C environ

Tablette de congélation, accumulateur de froid, bac à glaçons

VarioSpace

Système d'identification des tiroirs*

Tiroirs à face transparente

Pieds réglables, poignées de transport, roulettes de transport à l'arrière

Vous avez fait l'acquisition d'un nouvel apparéil et nous vous en félicitons. Notre choix s'est porté sur un apparéil bénéficiant des techniques du froid les plus évoluées, qui garantissent à votre apparéil une longue durée de vie et une sécurité d'emploi irréprochable.

L'équipement de votre apparéil vous offre un niveau de comport quodien très élevé.

Par l'acquisition de cet apparéil, fabriqué suivant des procédés sans danger pour l'environnement et avec des matériaux recyclables, vous apportez également votre contribution active à la protection de l'environnement.

Afin de connaître tous les avantages de votre nouvel appareil, veuillez dire attentivement les consignes d'utilisation.

Nous espérons que vous nouvel applèril vous donnera entière satisfaction.

Nous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquéreur de l'appareil si le dernier est cédé à une fierce personne.

Ce mode d'emploi est valable pour plusieurs années, des différences sont par consequent possibles.

Sommaire

Consignes d'utilisation Page

Principales caractéristiques de l'appareil 22

Sommaire 23

Prescriptions 23

Recommandations pour I'ecomonie d'énergie 23

Recommendations et consignes de sécurité 24

Protection de I'environnement 24

Mise en place 24

Raccordement electrique 24

Mise en service et éléments de contrôle 25

Mise en marche et arrêt de l'appareil 25

Réglage de la températe 25

SuperFrost 25

Indicateur du réglage de la températe 25

Alarme sonore, voyant rouge d'alarme 25

Réfrigerer avec le ventilateur 25

Refrigerateur 26

Rangement des alimentes 26

Intérieur modulable 26

Eclairage interieur 26

Congélateur 27

Congélation en mode SuperFrost 27

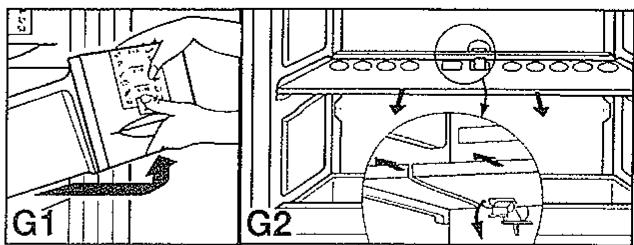

Conseils pour la congélation et la conservation 27

Stockage des denrées dans les réfrigerateurs
et régles d'hygiene alimentaire 27

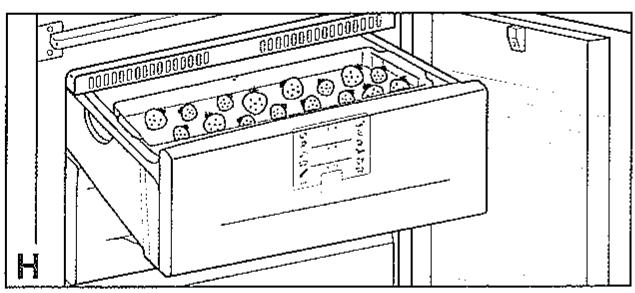

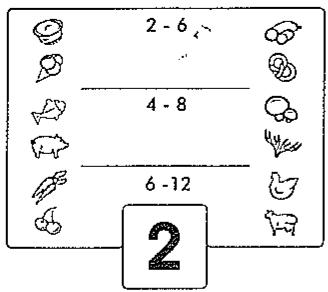

Le système d'identification des tiroirs 28

Tablete de congélation 28

Accumulateurs de froid 28

Pannes eventuelles - problèmes ? 29

Plaquette signalétique et S.A.V. 29

Mise en place et instructions de montage

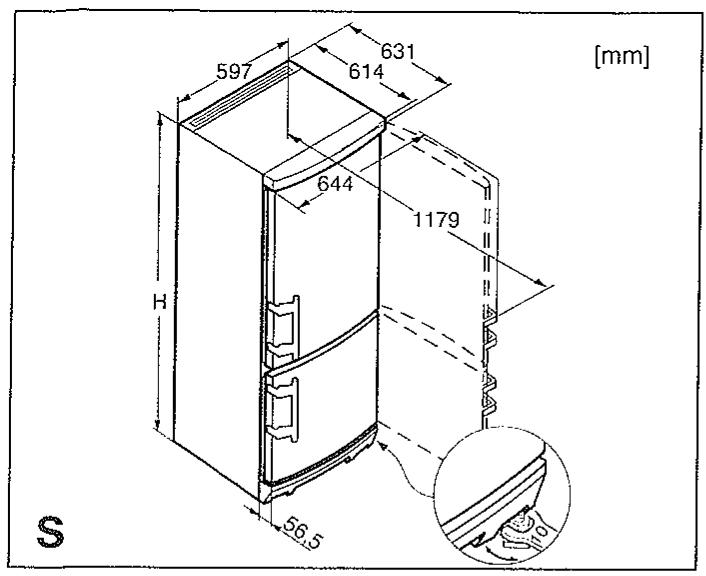

Dimensions hors tout de I'appareil 30

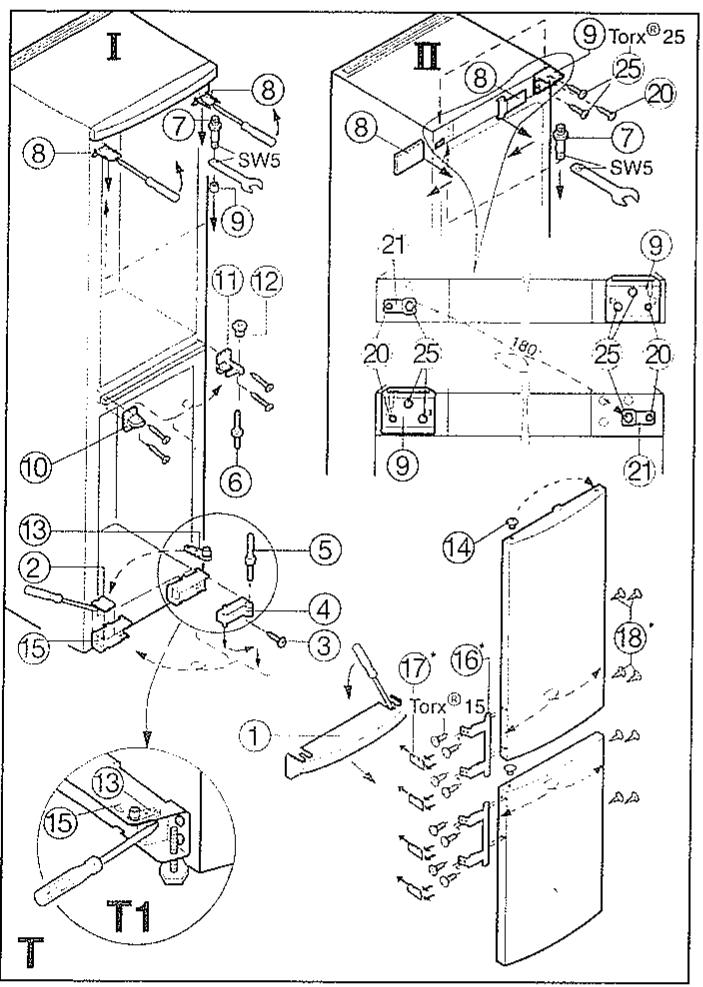

nversion du sens d'ouverture de la porte 30

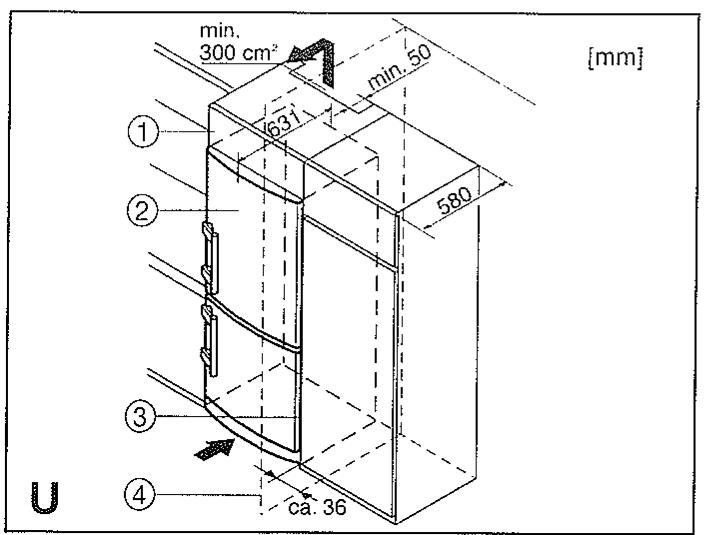

insertion entre deux éléments de cuisine 30

Prescriptions

Cet apparéil est concu pour la réfrigération, la condélation et la conservation de denrées alimentaires et la préparation de glaçons. Il est strictement réservé à l'usage domestique. En cas d'autre utilisation, il ne sera accordé aucune garantie pour le fonctionnement irréprochable de l' apparéil.
L'appareil est concu pour fonctionner a certaines temperatures ambiantes, suivant sa classe climatique. Celes-ci ne doivent pas etre depassées. La classe climatique de votre apparéil est indiquée sur la plaquette signalétique :

Classe climatique	conçue pour températures ambantes de
SN	+10°C à +32°C
N	+16°C à +32°C
ST	+18°C à +38°C
T	+18°C à +43°C

L'etanchéité du circuit réfrigerant est éprouvée.
- Cet apparéil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 73/23/CEE et 89/336/CEE.

Recommandations pour I'ecomonie d'énergie

Veiller à ne pas obstruer les orifices de ventilation.
Eviter les ouvertures prolongées de la porte.
念 Classer vos alimentes par groupes de produits et ne pas dépasser la date limite de conservation.
Bien emballer ou couvrir vos alimentes avant de les conserver ; vous évitez ainsi la formation de givre.
Laisser refroidir les alimentés chauds à température ambiente avant de les ranger dans l'appareil.
Faire decongeler vos denrees dans le réfrigerateur.
Maintenir la porte de votre(AP)appareil fermée en cas de cou-pure de courant.vous retardez ainsi la remontée en températe et préservez ainsi plus longtemps la qualité de vos produits congeles.

Protection de l'environnement

Les matériaux d'emballage, de protection de l'appareil et des pieces isolées sont fabriqués à partir de matières recyclables.

Carton ondule/carton
- Pièces moulées en polystyrene sans CFC
- Feuilles et sachets en polyéthylène
- Colliers de serrage en polypropylène
Les matériaux d'emballage ne sont pas des jouets pour les enfants ! Danger d'étouffement avec les films plastiques !
Veuillez apporter les matériaux d'emballage dans la déchetterie la plus proche pour qu'ils puissant être réutilisés ou recyclés.

Votre ancien apparéil!

contient encore des matériaux de valeur. Ne le jetez pas avec les ordures menagères ou dans une décharge.

Mettez immédiatement votre ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique,
Veuillez détruire la fermeture à ressort ou à verrou pour éviter que les enfants, en jouant, puissant rester enfermés à l'intérieur de l'appareil : ils risqueraient d'étouffer.
Veillez à ne pas détiériorer le circuit frigorifique de votre ancien appareil lors de son enlevement ou de son transport dans une déchetterie appropriée. Vous évitez ainsi que le réfrigérant contenu dans le circuit frigorifique ou de l'huile ne pollue accidentellement l'environnement.
- Pour tout renseignement détaillé sur le fluide réfrigérant employé, consultez la plaquette signalétique. Mousse isolante: PU au pentane.
Pour toute information concernant les dates d'enlèvement ou les déchetteries, veuillez vous adresser au service local de voirie ou à la mairie de votre domicile.

Consignes de sécurité

Afin d'éviter tout accident matériel ou corporel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pourmettre en place l'appareil.
Le réfrigerant R 600a utilise ne présente pas de danger pour l'environnement mais est inflammable.
Veiller a ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigerant dans les yeux peut provoquer des blessures. Le réfrigerant peut aussi s'enflammer.
En cas de fuite du réfrigerant, éloigner les flammes vivés ou les sources d'allumage de la proximé de la fuite, débrancher la prise et bien aérer la piece.
En cas de déterioration de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.
Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement electrique
En cas de panne,mettre I'appareil hors service en debranch- chant I'appareil (sans tirer sur le cable) ou en etant (ou devissant) le fusible.
Afin d'eviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectues que par un ServiceAprèsVenteagreeé. Cette consigne s'applique également au remplacement du cable d'alimentation.

Recommendations d'utilisation

Ne pas conserver de matieres explosives ni de produits en bombe a gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appar
En cas de fuite eventu-elle, ces gaz risquent en effet de s'enflammer au contact d' éléments électriques de votre apparéil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
Veillez à ce que vos alcools forts soient bien fermés et conservez les verticalalement.

Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil.
Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (appareils de nettoyage à vapeur, apparéils de chauffage, etc.).
Ne pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support.
Ne pas laisser les enfants jouer avec l'appareil (par exemple, ne pas les laisser s'asseoir dans les tiroirs ou se suspendre à la porte).
Ne pas consommer la glace alimentaire, notamment la glace à l'eau et les gaçons, à la sortie de l'appareil, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
Pour éviter tout risque d'intoxication alimentaire, ne pas consommer des alimentés stockés au-delà de leur date limite de conservation.

Mise en place

Lors de l'installation/encastrement, veiller à ne pas endommager les tubulures du circuit frigorifique.
Le site d'installation de votre apparéil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1m^3 pour 8g de fluide réfrigerant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigerant sont indiquées sur la plaquette signalétique à l'intérieur de l' apparéil.
Evitez d'installer l'appareil à un endroit directement exposé aux rayons du soleil, pres d'une cusinière, d'un chauffage ou de tout autre appareil chauffant ainsi que dans des lieux humides et exposés à des projections d'eau.
念 Caler solidement l'appareil instalé à l'emplacement youlu, en réglant la hauteur des pieds à l'aide de la clé 10 fournie.
Ne pas déplacer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil. Pour en savoir plus à ce sujet : voir les instructions du chapitre "Mise en place et instructions de montage".
念 Ne poser aucun apparéit générateur de chaleur (four à micro-ondes, grille-pain etc.) sur voitre réfrigerateur ou congélateur!
Lors de la première ouverture, la pognée s'est enchoche en position d'utilisation, ce qui est perceptible au légar déclic.
Oter toutes les securités de transport :

• Retirer les autocollants ou pieces d'écartement des surfaces de rangement et positionner ces dernières à la hauteur souhaïée.
• Retirer tous les films de protection : sur les cordures, la façade et les côtes'.

Raccordement electrique

Assurez-vous que le courant (courant alternatif) et la tension correspondant bien aux indications de la plaquette signalétique de l'appareil située à l'intérieur de l'appareil à gauche, fig. A.

Ne brancher l'appareil qu'a une prise de courant conformé avec mise à la terre.
Le fusible de protection de la prise doit etre au moins de 10 A. S'assurer egalement que la prise de courant n'est pas située derriere l'appareil et qu'elle est facilement accessible.

Ne pas

• raccorder l'appareil à des onduleurs.
• utiliser l'appareil avec les "prises économie d'énergie": l'électronique pourrait être endommagée.
• raccorder sur une rallonge avec d'autres appareils - danger de surchauffe.
  En detachant le cable secteur noue au dos de l'appareil, veiller a oter le serre-cable de l'appareil pour éviter toute

vibration de ce dernier.

Il est recommandé de nettoyer l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails).
Mettre en marche l'appareil environ 4 heures avant d'introduire les premiers produits dans le congealateur. Attendre d'abord que le voyant rouge d'alarme soit atteint.

Mise en marche et arrêt de l'appareil

• Fig. A1: Le régulateur principal Marche/Arrêt ① vous permet tous jours de mettre en marche ou d'arrêter l'appareil complet, c'est-à-dire congélateur et réfrigerateur.
  Marché: Tourner la fente du thermostat ① pour le conge- lateur et ⑤ pour le réfrigerateur à l'aide d'une piece de monnaie, de sorte que les indicateurs du réglage de la température ③ et ⑥ clignotent/soient allumés.
  Le réfrigerateur est en marche, lorsqu'l'indicateur du réglage de la température 6 est allumé et que l'éclairage interieur est allumé.
  Le concélateur est en marche, lorsqu'l'indicateur du réglage de la température (3) est allumé.
  Levoyant d'alarme rouge est allumé tant que la température de congélation n'est pas assez BASSE. Pour de plus amples informations, voir le chapitre "Alarme sonore, le voyant rouge d'alarme".
  電 Arret de l'appareil complet: Tourner la fente du thermostat du régulateur principal Marche/Arret ① sur la position "0" en la ramenant jusqu'au point d'arrêt à l'aide d'une piece de monnaie, de sorte que les indicateurs du réglage de la température soient éteints. Réfrigerateur et congélateur sont arrêtés.
  Si vous souhaitez arreter uniquement le réfrigerateur (le concélateur lui reste en marche - cela est pratique par ex. en périodes de vacances), il faut alors remettre uniquement le régulateur Marche/Arrêt ⑤ sur "0". de sorte que l'indicateur du réglage de la température réfrigerateur ⑥ et l'éclairage interieur soient éteints. L'indicateur du réglage de la température concélateur ③ doit lui être allumé.

Réglage de la température

Tournier les thermostats ① et ⑤ à l'aide d'une piece de monnaie jusqu'à ce que les indicateurs ③ et ⑥ de la température souhaïée soient allumés. Les positions de l'encoche signifient :

1iere position = temperature la plus chaude, puissance minimale max. = temperature la plus froide, puissance maximale

Réglage recommandée de la température :
- Pour le réfrigérateur: 5^
- Pour le congealateur : -18 °C.

Pendant le réglage, l'indicateur lumineux de la température réglée clignote.

Remarque: Veuillez prendre en considération que les températures internes sont conditionnées par la température ambiente du lieu d'installation, la fréquence des ouvertures de porte et les produits charges.

Suivant la température souhaïée, il faut réajuster le thermostat.

SuperFrost ②

Les produits frais doivent être congeçés à cœur le plus rapidement possible. Pour cela, les produits déjà stockés dans votre conçélateur doivent obtenir une "réserve de froid". Cette opération est possible grâce au mode SuperFrost et permet de préserver au moins valeur nutritive, aspect et saveur des denrées congeçées.

La quantité maximale de denrées (en kg) que vous pouvez congefer en 24 h est indiquée sur la plaquette signalétique sous la rubrique "Pouvoir de congélation ... kg/24h. Cette valeur maximale varie selon le modele et sa classe climatique.

Pour de plus amples informations, voir le chapitre "Congélation en mode SuperFrost".

Indicateur du réglage de la température

③ pour le conge lateur ⑥ pour le réfrigerateur

• L'indicateur allumé du réglage de la température indique que l'appareil fonctionne.
• Chaque indicateur lumineux correspond à une plage de température. Les indicateurs affichent la valeur de référence sélectionnée de la température du réfrigérateur/du congélateur.

Alarme sonore, le voyant rouge d'alarme

L'alarme sonore et levoyant rouge d'alarme vous aident à protéger les produits surgelés stockés et à economiser de l'énergie.

L'alarme sonore s'arrête lorsqu'on appuie sur la touche d'arret de l'alarme sonore (4).
ou automatiquement, lorsque l'on atteint a nouveau une tempere de conservation suffisamment froide.
L'alarme sonore retentit toujours lorsque la température du congélateur n'est pas assez BASSE (dépend du réglage de température sélectionné).
- La lumière rouge de suppression de l'alarme clignote également.
Cela peut avoir pour cause le fait que:
- on a mis des produits alimentaires frais encore chauds à congeler dans l'appareil,
- une trop grande quantité d'air ambient chaud a pénétré dans l'appareil lorsqu'on a déplace et sorti des produits surgelés du congealateur. Cette variation de température n'a aucune influence sur les produits congelés.
- En activant le bouton de suppression de l'alarme, le voyant rouge d'alarme ne clignote plus et devient fixe. Levoyant s'éteint seulement lorsqu'el'état d'alerte est terminé et qu'une température suffisamment froide est atteinte. L'affichage arrêtea ensuite de clignoter et sera permanent, reactivant automatiquement la fonction d'alarme so-nore.
Si la touche SuperFrost et une lumière de l'affichage de température clignotent simultanément, cela signifie alors : une défaillance s'est produit. Contactez alors votre service après vente et faites-lui part de cet indicateur clignotant. En possession de cette information, le S.A.V. pourra intervenir rapidement et d'une manière ciblée.

Réfrigerer avec le ventilateur*

pour froid ventilé

Vous obtenez ainsi une répartition relativement régulière de la température à tous les étages de rangement ; toutes les denrées ont la même fraîcheur, la température pouvant être seLECTIONnée. La circulation forcee de l'air permet en effet d'égaliser les différents domains de températures du régime normal. Il est en principe recommandé :

• pour une température ambiente élevée (à partir d'env. 30^ ), en cas de haute humidité de l'air, comme par ex. certaines journées d'été. ⑦

Mise en marche/Arrêt: actionner l'interrupteur du ventilateur ⑦. = Marche, 0 = Arrêt.

Remarque

• Si le ventilateur est en marche, la consommation d'énergie augmente.
• Pour économique de l'énergie, le ventilateur s'arrête automatiquement lorsque la porte est ouverte.

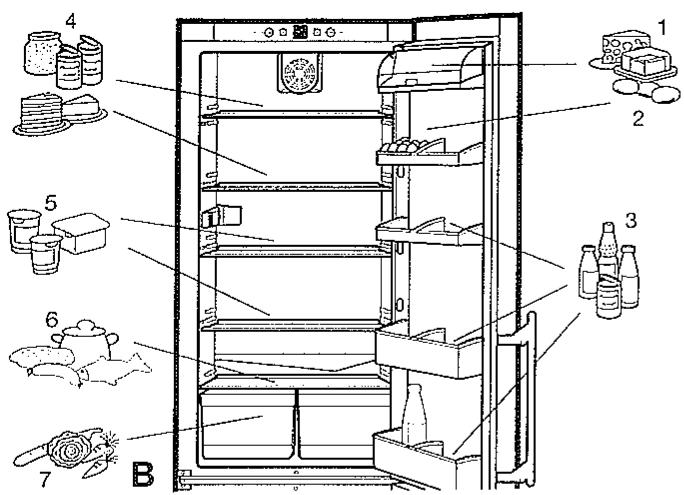

1 Beurre, fromage
2 CEUS
3 Boîtes, boissons, bouteilles
4 Conserves
5Produits laitiers, patisseries
6 Viandes et charcuterie, poisson, plats cuisineés
7 Fruits, legumes, salads

Rangement des aliments

La circulation naturelle de l'air à l'intérieur du réfrigerateur permet d'obtenir un étagement correspondant aux températures de stockage des différentes denrées. La zone la plus froide est située au-dessus des bacs à légumes et contre la paroi arrêté (idéale pour conserver charcuterie et viandes). La zone la moins froide se trouve dans la partie supérieure et la contre-porte du réfrigerateur (idéale pour le beurre et le fromage). Nous recommendons donc de ranger les alimentés suivant "l'exemple de rangement" de la fig. B.

Conseils pour la réfrigération

• Eviter de disposeer les alimentés trop pres les uns des autres, pour permettre une bonne circulation de l'air.
• Les alimentés qui ont tendance à dégager ou à absorber les odeurs ou les saveurs d'autres alimentés, ainsi que les liquides, doivent toujours être conservés dans des éléments hermétiques ou recouverts d'une protection.
• Les aliments à émissions d'éthylene et sensibles à l'éthylene, comme les fruits, les légumes et la salute, doivent toujours être conservés séparément ou emballés pour ne pas réduire la durée de stockage. Ne pas stocker ensemble par exemple des tomates avec des kiwis ou du chou.

Intérieur modulable

Les surfaces de rangement et les balconnets de porte peuvent etre déplacés suivant la place nécessaire.

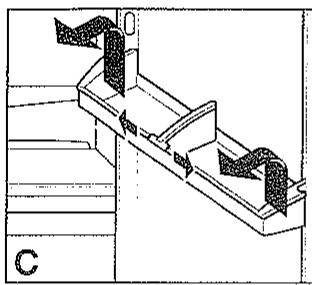

Pour changer de place les balconnets de porte, fig. C: boulever les balconnets de porte, les sorting par l'avant et les remetre en procédant dans l'ordre inverse.
Pour éviter que les bouteilles ne se renversent à l'ouverture et à la fermetre de la porte, modifier la position de la cloison de maintainier bouteilles.

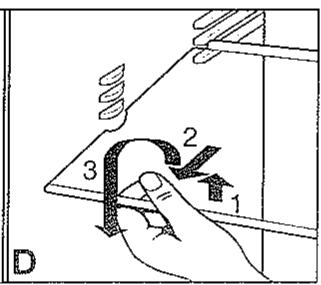

Pour changer de place les surfaces de rangement, fig. D:
- les soulever et les tirer vers l'avant, puis les basculer vers le haut pour les sortir. Remetre toujours les surfaces de rangement avec les butées arrières orientées vers le haut pour éviter que les denrées ne se collent sur la paroi du fond.
- Un dispositif de blocage empêche les tablettes en verre d'être complètement retirees involontairement.

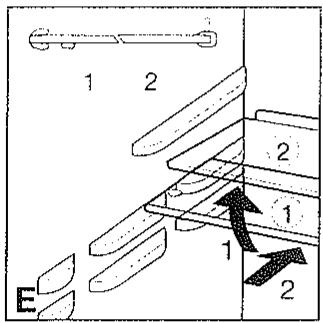

Si vous avez besoin de place pour ranger de grandes bouteilles ou des recipients volumineux. poulever légèrement la partie avant de la tablette en verre' et la faire coulisser doucement sous la partie arriere jusqu'à ce que le dispositif s'échéne dans les rainures d'accui, voir fig. E.

Eclairage interieur

Si la porte est restée ouverte, l'éclairage interieur s'eteint automatiquement au boul d'environ 15 mn. Si l'éclairage interieur ne s'allume pas lors d'une courte ouverture de porte, alors que l'affichage de la température fonctionne, il est probable que l'ampoule d'éclairage soit défectueuse.

Remplacement de l'ampoule :

© Caracteristiques des ampoules: puissance maximale 25 W. Nature du courant et tension applicables à l'ampoule doivent coincider avec les indications de la plaquette signalétique de votre apparéil. Utiliser seulement des ampoules de même dimension; douille : E 14.
電 Arreter l'appareil. Debrancher la prise ou oter (ou devisser) le fusible de la prise.

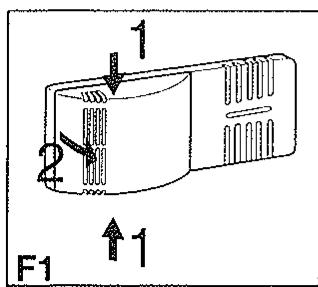

Comme indique sur la fig. F1, serrer le cache 1, le désen-clipser et le décrocher à l'arrière 2.

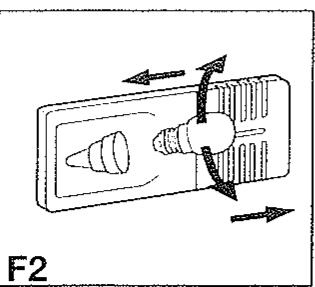

Remplacer l'ampoule comme indiqued en fig. F2.
Accrocher à nouveau le cache à l'arrière et l'enclipser latéralément.

Congélation en mode SuperFrost

Appuyer brievement sur la touche SuperFrost ② pour qu'elle s'allume. La température du congelateur s'abaisse, l'appareil passé à sa puissance maximale de congestion.

Pour conçeler une petite quantité de produits, attendre environ 6 heures. C'est généralement suffisant. Pour conçeler la quantité maximale de produits (voir plaquette signalétique), attendre environ 24 heures.
Introduire ensuite les produits frais de préférence dans les tiroirs du haut. Pour congeler la quantité maximal de denrées, restirer les tiroirs et placer les produits emballés directement sur les plaques. Àpres congélation, remettre les tiroirs et y ranger les produits.
- Le mode SuperFrost s'arrête automatiquement au bout de 65 heures. La condensation est alors terminée. La touche SuperFrost est étente. L'appareil fonctionne à nouveau en régime normal, très économique.

Remarque: le mode SuperFrost n'est pas nécessaire si:

• vous introduizez des surgelés dans votre conGPLateur,
• vous souhaitez congeler jusqu'à 2 kg de produits frais par jour.

Conseils pour la congélation et la conservation

Aliments pouvant etre congeles: viandes, gibier, volailes,poissons frais,legumes,fruits,produits laitiers,pain, patisseries,plats cuinnes. Aliments pour lesquels la congelation est deconseillée laitue,radis,raisins,pommes et poires entieres,viandes grasses.
N'utiliser que des emballages disponibles dans le commerce type sacs de congestion, recipients recyclables en plastique, metal et aluminium.
Ne pas placer des produits frais à congefer au contact de produits déjà congeles. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelant.
Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation. Vous préserverz ainsi toute la qualite de vos alimentes.
Emballez toujours les alimentes que vous congelez-vous même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet :
fruits et legumes: paquets de 1 kg maximum,
- viandes : paquets de 2,5 kg maximum.
Les légumes doivent être blanchis, après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidirrapidement en les passant sous l'eau froide. En cas d'utilisation d'une cocotte minute ou d'un four à micro-ondes, respecter les consignes du fabricant pour cette opération).
Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres alimentés peuvent être légèrement salés et épices. Certaines épices perdent de leur saveur lors de la congélation.
Ne jamais placer de bouteilles ou canettes contenant une boisson gazeuse dans le congeilateur, car elles pourraient exploser. Dans le cas d'une réfrigération rapide de boisssons,steroler les bouteilles au bout d'une heures maximum.
Pour la conservation : chaque tiroir/ plaque résiste à une charge maximale de 25 kg de produits congeles.
VarioSpace: En retirant le 2ème et le 3ème tiroir ainsi que la plaque de rangement, vous obtiendrez de la place pour des produits surgelés de gros volume sur deux hauteurs de tiroir. Cela vous permettra de congeiler volailles, viandes, grosses pieces de gibier ainsi que pâtisseries haute sans avoir besoin de les couper en morceaux et vous pourrez ainsi les cuisiner comme piece entière.
Si vous souhaitez disposer du volume maximum, vous pouvez enlever les tiroirs et placer les produits à congefer directement sur les plaques.

SuperFrost

• Seul fe tiroir du bas doit toujours rester dans l'appareil.
  Si vous retirez le tiroir du haut, ne cachez pas les fentes de ventilation de la paroi arrêté, c'est important pour un fonctionnement sans problème.

• Pourvoir les tiroirs (fig. G1), tirer jusqu'à la butée et soulever par l'avant.
  Pour refirer une plaque (fig. G2), sortir le tiroir du dessus et celui du dessous de la plaque. Pousser le clips (situé à l'arrière sous la plaque) vers le bas et faire coulisser la plaque vers l'avant pour lasorting. Pour la remettre, l'engager et l'enclipser (vous entendrez un "clinic").
  Classer les paquets par groupes de produits afin d'éviter toute ouverture prolongée de la porte et d'économiser au maximum de l'énergie.
  Ne pas dépasser la date limite de conservation indiquée.

Pour la décongélation : ne déconceler que la quantité nécessaire à votre consommation. Cuisiner le plus rapidement possible les alimentés venant d'être décongelés. Les alimentés congelés peuvent être décongelés de la manière suivante :

au four/au four à chaleur tournante
au micro-ondes
- à température ambiente
- dans votre réfrigérateur ; le froid dissipé est utilisé pour la réfrigération des autres alimentés.
- Des portions peu épaises de viande et de poisson peuvent être cuinées en cours de décongélation.
- Les légumes peuvent être cuits alors qu'ils sont encore congelés (temps de cuisson réduit de moitié).

Stockage des denrées dans les réfrigérateurs et régles d'hygiène alimentaire

La consommation croissant de plats cuisins et autres denrées périsbables, sensibles notamment au non-respect de la chaîne du froid (1), impose une meilleure maitrise de la température de transport et de stockage de ces produits. Dans les foyer, ie bon usage du réfrigérateur et le respect de régles d'hygiène rigoureuses contributor de façon significative et efficace à l'amélioration de la conservation des alimentés.

Maïtrise de la température

Stocker les alimentes les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant sur la notice.
Attendre le complet refroidissement des plats avant de les conserver (ex. soupe).
念 Limiter la fréquence d'ouverture de la porte.

Respect des régles d'hygène alimentaire

Débarrasser les alimentés de leurs doubles emballages avant de les placer dans le réfrigerateur (exemple : emballage des packs de yaourts).
Emballer systématique la nourriture pour éviter toute contamination entre les denrées.
Disposer les alimentés de telle sorte que l'air puisse circuler librement tout autour.
Consulter les consignes d'utilisation de l'appareil en toutes circonstances et notamment pour les conseils d'entretien.
Nettoyer fréquemment l'intérieur du réfrigerateur à l'aide d'un produit d'entretien sans effet oxydant sur les parties métalliques.

(1) Chaine du froid: maintain in interrompu de la température de conservation requise pour un produit depuis sonélaboration et son conditionnement jusqu'à sonutilisation par le consommateur.

plats cuisine s crème glacée

poisson porc légumes fruits

saucisses
pain
championons
gibier
volailles
bceuf/veau

Le système d'identification des tiroirs*

Les alimentés congélés doivent être consommés dans la limite des périis de conservation recommendés. Les chiffres entre les symboles indiquent la durée de conservation en mois pour plusieurs types de denrées.

Les durées de conservation mentionnées sont données à titre indicatif. La durée de conservation (valeur inférieure ou supérieure) d'un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la conge lation. Pour des alimentés gras, respecter les valeurs inférieures indiquées.

La tablette de congélation*

La tablette de congélation permet de congeler des fruits (baies, morceaux de fruits), fines herbes et légumes sans qu'ils ne se collent entre eux. Les produits conservent ainsi au moins leur forme initiale et peuvent être décongelés en fonction de la quantité désirée.

Etaler les produits à congeler sur la tablette de congélation, fig. H.
Suspendre la tablette dans un des tiroirs du haut. Laisser congeler pendant 10 à 12 heures avant de les conditionner dans des sacs de congélation ou des recipients et de les placer dans un tiroir.
Pour décongeler, étaler à nouveau les produits congelés les uns à côte des autres.

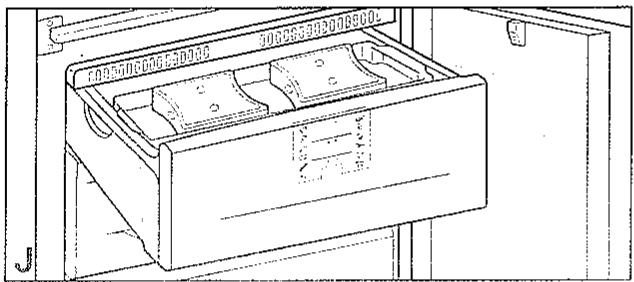

Les accumulateurs de froid*

En cas de coupure de courant, les accumulateurs evitant une remontée trop rapide de la température du conGPLateur, preservant ainsi au moins la qualité des alimentés stockés.

Pour gagner de la place, placer les accumulateurs sur la tablette de congélation et les laisser congeler, fig. J.
- Pour obtenir la "durée de conservation maximale en cas de panne", placez les accumulateurs de froid congelés directement dans le tiroir supérieur, sur les alimentés congelés.

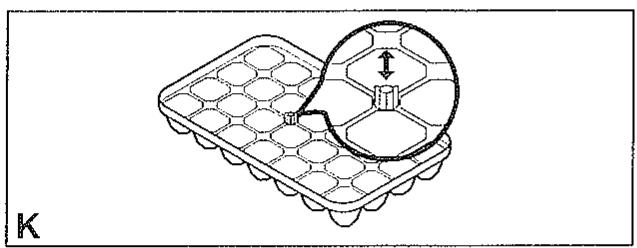

Préparation de glaçons*

Pousser le bouchon obturateur vers le bas.
Remplir d'eau le bac à glaçons. L'excedent d'eau s'écoule par l'ouverture.
Tirer le bouchon obturateur vers le haut.
Placer le bac a glacons dans l'appareil et laisser geler.
Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passé un court instant sous l'eau courante.

Conseils pour la dégivrage

Le système NoFrost dégivre l'appareil automatiquement.

Dansleréfrigérateur

L'eau de dégivrage est recueillie dans un bac, d'ou elle s'évapore ensuite sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau apparaissant sur la paroi arrêté du réfrigerateur sont liées au fonctionnement et par conséquent tout à fait normales.

Veillez à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement de la paroi arrêté (voir flèche, fig.).

Dans le congélateur

L'humidité produit se dépose sur l'évaporateur, elle est dégivrée et evaporée périodiquement.

Le principe de dégivrage automatique empêche ainsi toute apparition de glace dans le conGPLateur, le temps et l'énergie nécessaires au dégivrage manuel sont superflus.

Nettoyage

Avant de procéder au nettoyage, arrêter systématiquement l'appareil. Pour cela, débrancher la prise oumettre hors circuit les protections électriques situées en amont.
Nettoyer à la main l'intérieur. les équipements interieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède melangée à de faibles quantités de produit à vaisse. Ne pas utiliser d'appareil de nettoyage à vapeur risque de dommages matériels et corporels!
Nous conseillons l'utilisation de chiffons doux et d'un nettoyant tous usages de pH neutre. N'utilisez pour l'intérieur de l'appareil que des nettoyants et des produits d'entretien non nocifs pour les alimentes.
- N'utilissez jamais d'éponge abrasive/grattoir, de produits de nettoyage concentrés ou de détergents sableux, fortement chlorures ou acides ; vous risquieriez d'endommager les surfaces et de provoquer leur corrosion.
- Veiller à ce que l'eau de nettoyage ne s'infiltrre pas dans l'orifice d'écoulement, les grilles de ventilation et les parties électriques. Essuyer l'appareil.
- Veiller à ne pas endommager ni décoller la plaquette signalétique située à l'intérieur de l'appareil (elle est importante pour le S.A.V.).

Nettoyer regulierement l'orifice d'ecoulement situé sur la paroi arrrière au-dessus des bacs à legumes (voir flèche dans la fig.). Nettoyer eventuèlement avec un outil fin, par exemple un cotontige ou similaire.
Nettoyer, depoussiérer une fois par an le compresseur et le condenseur (grille en métal située au dos de l'appareil). L'accumulation de poussière provoque une surconsommation d'énergie.
Veiller à n'arracher, tordre ou déterriorer aucun cable, ni aucune partie de l'appareil.
Rebrancher et remetre ensuite l'appareil en marche. Activer la fonction SuperFrost et charger l'appareil lorsque levoyant rouge d'alarme est eteint.

Lorsque l'appareil doit rester sans fonctionner pendant une période prolongée, le vider, débrancher la prise du secteur, le nettoyer comme indiqué ci-dessus et laisser la porte entrouverte pour éviter la formation de mauvaises odeurs.

Votre apparéil est conçu et construit de sorte à assurer la meilleure sécurité d'emploi et une grande longévité.

Si une panne venait cependant à se produit pendant le fonctionnement, veuillez alors vérifier si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront factures, même pendant la garantie). Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :

Panne

Cause possible et remede

L'appareil ne fonctionne pas, l'affichage est eteint

• L'appareil est-il enonne position marche?
• La prise de courant est-elle bien enforcée?
• Le fusible de la prise est-il en bon état?

L'éclairage ne fonctionne pas

• Le réfrigerateur est-il en marche ?
• La porte est-elle restée ouverte pendant plus de 15 mn ?
• L'ampoule est défectueuse. Remplacer l'ampoule d'après les indications du chapitre "Eclairage interieur".

L'appareil est trop bruyant

L'appareil est-il bien calé, les meubles ou les objets se trouvant à proximé entrent-ils en vibration lorsque le compresseur fonctionne? Essayer de déplacer un peu l'appareil, leMETRE à niveau à l'aide des pieds réglibes, écarter les bouteilles et les recipients pour éviter tout contact.
Le bruit (gargouillis) d' à la circulation du fluide est tout à fait normal. Il provient du circuit de réfrigerant.

Un clc à peine perceptible se produit à chaque fois que le compresseur (moeur) s'enclenche ou s'arrête automatiquement.

Le ronflement du compresseur est légerement plus bruyant lorsque celui-ci s'enclenche.

L'alarme retentit, le voyant rouge d'alarme est allumé, la température n'est pas assez froide

• Des quantités trop importantes de produits frais ont-elles été stockées sans SuperFrost ? (voir chapitre "SuperFrost")
• La porte de l'appareil ferme-t-elle correctement?
• La ventilation (admission et évacuation de l'air) est-elle bien réalisée? Libérer évientuèlement les grilles de ventilation obstruées.
• La température ambiente est-elle trop chaude ? (voir chapitre "Prescriptions")
  L'appareil a-t-il ete tropsoonvent ouvert ou est-il restetrop longtemps ouvert?

Plaquette signalétique et S.A.V.

Si aucune des causes mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remedier

vous-meme à la panne ou si plusieurs indicateurs clignotent, veuilles alors consulter votre S.A.V. le plus proche (liste des adresses ci-jointe) en lui indiquant

la designation de I'appareil 1, le numero S.A.V. 2 et

le numero de I'appareil ③

figurant sur la plaquette signalétique et en lui précisant quels indicateurs clignotent. Grace à ces informations, le S.A.V. interviendra rapidement et d'une manière ciblée. La plaquette signalétique se trouve à l'intérieur de congealaur, à gauche.

Laissez l'appareil fermé jusqu'à ce que le Service Àprous Vente intervienne, afin d'éviter toute déperdition de froid.

Les dimensions hors tout sont indiquées en derniere page, dans la fig. S, et dans le tableau suivant:

Appareil, volume brut (l)voir plaquette signalétique		Hauteur H(mm)
289	(30..)	1625
337	(35..)	1806
375	(39..)	2000
383	(40..)	1982

Mise en place

Ne pas monter l'appareil côte a cote ("side-by-side") avec d'autres réfrigerateurs ou congélateurs. Point important pour éviter tout dommage suite aux écoulements d'eau de condensation.

Inversion du sens d'ouverture de la porte

Fig. T. Si nécessaire, vous pouvez inverser le sens d'ouverture de la porte:

Toujours effectuer l'inversion du sens d'ouverture de la portelorsque la fiche de secteur est tirée!

Porte ouverte, désenclipser la plinthe ① côte charnière à l'aide d'un tournevis et la tirer vers l'avant.
- Désenclipser le cache ② à l'aide d'un tournevis. Fermer la porte.
- Dévisser la vis M5 ③.
Tirer vers le bas l'element pivotant 4 avec son pivot 5, basculer I'ensemble et le déposer.
- Ouvrir la porte, la basculer par le bas et la retirer.
- Retirer le pivot central (6) par le bas.
- Basculer la porte du haut et la retirer par le bas (pour la variante I, veiller à ne pas perdre la douille d'écartement 9).
Poser tous les éléments de charnière sur le cote oppose :
En haut, proceder comme suit en fonction de la variante : Variante I (bandeau de commande visible) : désenclipser les caches ⑧ avec un tournevis à l'avant et les enlever de biais vers le bas. Dévisser le pivot ⑦ et le visser du côte opposé en utilisant l'embout à six pans creux de la cléf plate fournie (cléf de 5). Remonter les caches ⑧ : les remettre en place à l'arrière et les encliqueier à l'avant.

Variante II (bandeau de commande couvert): soulever le cache ⑧côte poignée. le déplacer vers l'extérieur: soulever le cache côte chamière et l'enlever.

• Devisser la tôle de mise à la terre (2): d'abord la vis de mise à la terre (20), ensuite la vis de fixation interieure (25).
• Dévisser le support ⑨ : desserrer d'abord la vis de mise à la terre ⑩, ensuite les vis de fixation ⑤. Placer le support ⑨ du côte opposé : pour faciliter le montage, placer le support par le haut et le serrer à fond d'abord avec la vis de fixation supérieure ② M5, puis avec la vis ② et enfin avec la vis de mise à la terre ⑩ M4.
• Tourner sur 180^ la tôle de mise à la terre ②1 et la revisser sur le nouveau côté de la poignée : placer d'abord la vis de fixation ⑤ et ensuite la vis de mise à la terre ②0.
• Placer le pivot (7) dans l'autre trou de fixation en utilisant l'embout à six pans creux de la clef plate fournie (clef de 5).
• Remonter les caches (8): glisser le cache côte charnière vers l'extérieur et l'encluquier; glisser le cache côte poignée depuis l'extérieur et l'encluquier.
  Charnière centrale : intervertir le cache ⑩ et le support ⑪ : dévisser les vis, déposer le cache ⑩ et le support ⑪ par le côte, les tourner de 180° et les poser sur le côte opposé, extraire la douille ⑫ et la réintroduire par en haut.
  Charnière inférieure: soulever la piece d'ecartement ⑬, fig. T1, et la poser sur le côte opposé.
  Pose des portes :
• Extraire les bouchons (14) des paliers de porte et les poser sur le côte opposé.

• Accrocher la porte du haut sur le pivot (7), (pour la variante I, veiller à ne pas perdre la douille d'écartement (9)). Fermer la porte.

• Engager le pivot central ⑥ par dessous à travers le support ① dans le palier de porte. Vérifier que la porte est bien alignée à la carrosserie de l'appareil; l'ajuster évienttement à l'aide des trous oblongs du support.

• Accrocher la porte inférieure et la fermer.
• Tourner l'objet pivotant ④ de 180^ , extraire le pivot ⑤ et assembler l'ensemble à l'envers. Monter l'ensemble sur le support ⑤: pour cela, engager le pivot à travers le support dans le palier de porte, rabattre l'objet pivotant, le pousser vers le haut et le prémonter à l'aide de la vis ③.
  Aligner à fleur la porte à la carrosserie de l'appareil à l'aide du trou oblong du support 15, puis serrer à fond la vis ③.
  Mettre en place la plinthe ①et appuyer pour l'enclipser.
  Porte ouverte, poser le cache (2) dans la plinthe à l'avant, l'enclipser à l'arrière.
  Déplacer les poignées 16 et les bouchons 18. Lorsque la porte est ouverte, déboiter doucement les plaques d'appui 17 à l'avant et les pousser sur le côté. Dévisser la poignée avec un tournevis cruciforme* ou Torx®.

Faire l'inverse lors du montage : insérer les plaques et penser à bien les enclencher.

Insertion entre deux éléments de cuisine

Fig. U. Cet appeareil peut etre integre entre les éléments de cuisine. Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut ① qui s'alignera à la hauteur de la cuisine.

Dans ce cas, il est imperatif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'objet haut de sorte à laisser un espace d'aération d'une profondeur minimale de 50 mm entre le dos de l'objet et le mur, sur toute la largeur de l'objet. L'ouverture d'aération disponible sous le plafond de la cuisine devraprésenter une section minimale de 300 cm². Plus la ventilation est performante, plus la consommation électrique de l'appareil est réduite.

Lorsque l'appareil est enchassé entre deux meubles normés (profondeur max. 580 mm) avec un habillage de 2 mm max., il peut être place directement à côte du meuble de cuisine. La porte de l'appareil, située sur le côte à 34 mm et en son centre à 51 mm de la façade du meuble, peut ainsi s'ouvrir et se fermer très facilement.

Lorsque l'appareil est place pres d'un mur ④. laisser un espace de 36 mm minimum côte charnières entre l'appareil et le mur (dépassement de la poignée lorsque la porte est ouverte).

①Element haut

③Paroi du meuble

② Refrigerateur/Congélateur

(4)Mur

Montage des panneaux decors*

(pour les apparèils blancs d'une hauteur de H = 1806 et 1982 mm)

Les panneaux décors et les cadres d'habillage vous permettent d'assortir la façon de votre apparéil à vos éléments de cuisine ou de la mête en valeur.

Voussousyouprocerdespanneauxdecorschezvotrefournisseurede meublesdecuisine.Lescadresd'habillagesontdisponibleschezvoretrevendeurspecialised.

Si vous souhaitez réaliser vous-même le montage des panneaux décors, utilisez, pour le perçage des trous de fixation, une perceuse électrique ou une perceuse sans fil. Les poignées de portes doivent être replacées par les poignées rigides livrées avec le kit de montage du cadre d'habillage. Pour toute autre instruction de montage ou

indication de cotes, veuillez consulter le mode d'emploi fourni avec le kit de montage.

Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèies de sa gamme. Il se reserve donc le droit d'apporter des modifications concernant la forme, l'équipment et les caractéristiques techniques de ses apparéils.
