MODE D'EMPLOI VCS 10 SILVER BOSER
Notice d'utilisation
Sommaire ...
Installation 4
Avant-propos 4
Déballage 4
Positionnement de l'enceinte centrale 6
Positionnement des enceintes arrêté (surround) 7
Raccordement des enceintes 8
Choix du cable d'enceinte 8
Utilisez correctement les cables de raccordement d'enceinte 8
Réalisation des connexions 9
Vérification des raccordements 10
Fixation murale des enceintes 11
Réglage des paramètres sonores surround 12
Obtenir un son Home Cinema réaliste 12
Réglage d'un ampli-tuner Pro-Logic 12
Utilisation du signal test 12
Réglages des graves et des aiguès 12
Réglage d'un ampli-tuner Dolby Digital 13
Son intermittent 13
R eference 14
Recherche de defaults 14
Service Client 14
Entretien des enceintes 15
Durée de la garantie 15
Informations techniques 15
Informations personnelles
Les numérodesérie sont situés au dos de chaque enceinte.
Nombre de série de l'enceinte centrale :
Nombre de série des enceintes arrêté (surround) et
Nom du revendeur :
Numero de téléphone du revendeur : _ Date d'achat : _
Nous vous recommendons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.
©2003 Bose Corporation. Aucune partie de ce document ne peut être reproduite, modifiée, distribuée ou utilisé sans permission écrite préalable.
Dolby est une marque de fabrique de Dolby Laboratories Licensing Corporation.
Avant-propos
Nos you remercions d'avoir choisi ces enceintes Home Cinema Bose. L'enceinte centrale VCS-10™ et le système d'enceintes centrales/arrière VCS-30™ Series II sont spécialement prevus pour restituer le son issu de pistes audio associées à un support video. Ces enceintes sont conçues pour offrir des performances optimes avec des amplis-tuners ou amplificateurs audio-video (A/V) disposant de cinq sorties H.P.
Chaque emballage contient une enceinte centrale. Son blindage magnétique vous permet de la placer directement au-dessus, sur ou en-dessous de votre téléviseur, sans que l'image de celui-ci soit perturbée. L'enceinte assure une reproduction fidèle et parfaitement définie de la piste sonore centrale. Des enceintes supplémentaires, disposées sur l'avant de la piece sont chargées des voies audio droite et.gauche issues du média video.
En plus de l'enceinte centrale, le système VCS-30 Series II comprend deux enceintes surround. Elles sont destinées à être placées à l'arrière de la zone d'écoute. Des supports spécifiquement adaptés sont livrés avec l'ensemble, afin de simplifier l'installation murale des enceintes.
Lisez attentivement et suivez les instructions contenues dans cette notice. Elles vous aideront àmettre en œuvre et à utiliser de manière appropriée, les enceintes de votre nouveau système Home Cinema. Ainsi, votre plaisir auditif et visuel sera total.
Déballage
Déballez soigneusement les différents éléments contenus dans le carton. Conservez tous les matériaux d'emballage en cas d'utilisation ultérieure. Vérifiez le contentu du carton (Figure 1, A ou B).
Si l'une des enceintes semble endommagée, n'essayez pas de la faire fonctionner Remettez tous les éléments dans le carton d'origine et avertissez immédiatement Bose ou votre revendeur/agréé.
Remarque: Profitez-en pour noter des Maintenant les numeros de série qui figurent au dos de chaque enceinte. Inscrivez-les sur votre carte de garantie et à la page 3 de cette notice.

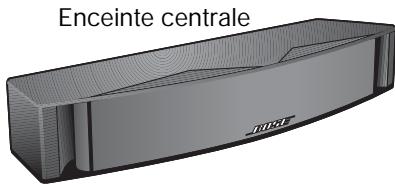

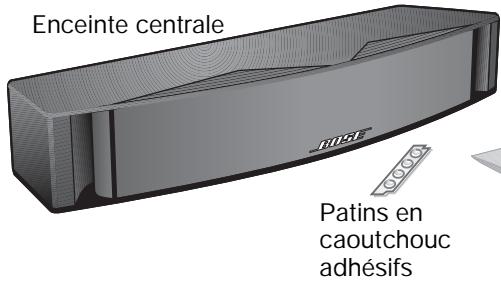

A. Contenu de l'emballage de l'enceinte VCS-10
Figure 1
Notice d'utilisation

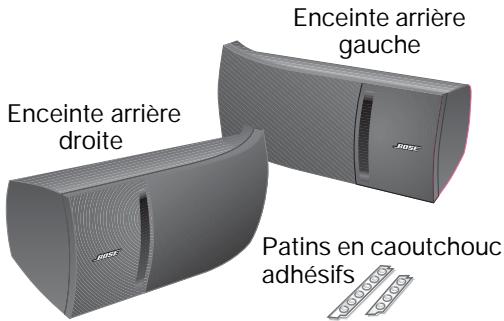

B. Contenu de l'emballage du système d'enceintes VCS-30 Series II
Kit de fixation
Notice d'utilisation
Positionnement de l'enceinte centrale
Celle-ci assure la reproduction sonore du canal central, tout en n'occupant que peu d'espace. Ses dimensions réduites vous permettent de la poser directement sur votre téléviseur, ou encore au-dessus ou en dessous de celui-ci (Figure 2) Des patins en caoutchouc assurent sa stabilité. Son blinding magnetique empêche que l'image video ne soit perturbée.
ATTENTION: L'enceinte VCS-10® n'est pas conçue pour être placée sur le côté, verticalément ou fixée sur un mur. Sa partie supérieure n'est pas prévue pour supporter un poids quelconque, qui pourrait de plus nuire à ses performances. Assurez-vous qu'aucun débris, aucune projection d'eau provenant d'une plante ou qu'aucun objecte place sur une étagère au-dessus de l'enceinte ne puisse l'endommager en tombant.
ATTENTION: Ne posez pas l'appareil à proximé de sources de chaleur telles que : radiateurs, bouches de chauffage pulsé, poèle ou autres apparèils (amplificateurs y compris) dégaignant de la chaleur.
Pour obtenir un environnement sonore fidèle, suivez les indications ci-dessous :
- Placez l'enceinte sur le téléviseur ou a proximé immediate de celui-ci et centrez-la par rapport à l'écran.
Assurez-vous que la surface sur laquelle elle est posée soit plane. - Au besoin, disposez des patins de caoutchouc supplémentaires sous l'enceinte, à une certaine distance des bords, pour améliorer la stabilité (Figure 3).
ATTENTION: Assurez-vous que l'enceinte centrale est bien stable et ne dépasse de son support. Si nécessaire, utilisez d'autres patins de caoutchouc pour l'empêcher de basculer ou de tomber d'un téléviseur qui ne serait pas parfaitement de niveau.
Figure 2

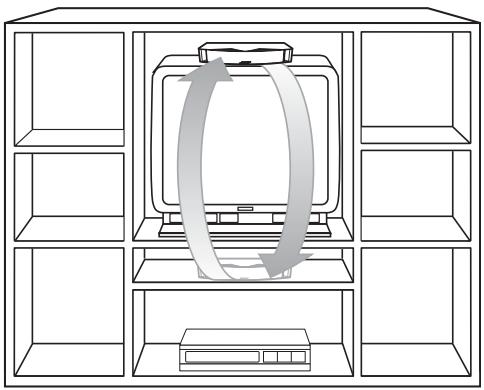

Autre emplacement possible de l'enceinte centrale
Figure 3

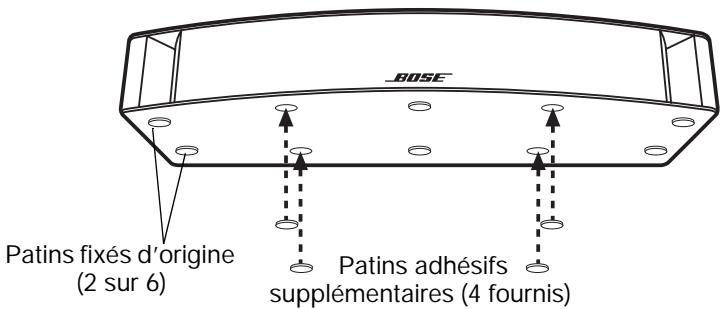

Ajout facultatif de patins adhesifs supplémentaires sous l'enceinte centrale
Positionnement des enceintes arrêté (surround)
Les enceintes surround du système VCS-30® Series II servent à la reproduction des effets sonores surround en provenance de l'arrête de la zone d'écoute (Figure 4).

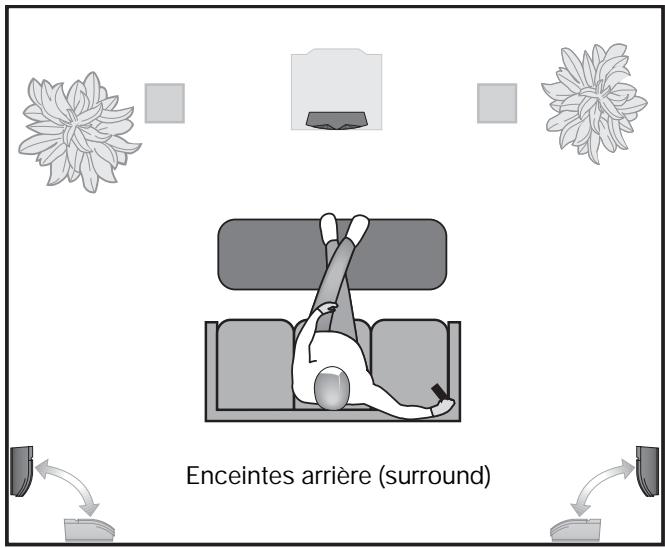

Figure 4
Autres
emplacements possibles pour les enceintes arriere
Les enceintes peuvent être fixées au mur à l'aide des supports fournis. Si vous utilisecz leurs-ci, reportez-vous aux schémas correspondants fournis en annexe. Ne raccordez pas les enceintes avant d'avoir lu ces instructions.
Vous pouvez également installer les enceintes sur une table ou une étagère, en position horizontale ou verticale.
ATTENTION: Ne posez pas l'appareil à proximé de sources de chaleur telles que : radiateurs, bouches de chauffage pulsé, poèle ou autres apparèils (amplificateurs y compris) dégaignant de la chaleur.
Pour obtenir une répartition sonore fidèle :
- Placez les enceintes sur l'arrière de la zone d'écoute (hors de votre champ visuel), contre le mur du fond ou sur les murs lateraux.
- Placez les deux enceintes à la même hauteur.
- Espacez-les autant que la pièce le permet.
- Si vous fixez les enceintes sur leurs supports, assurez un dégagement suffisant afin de pouvoir serrer les vis.
Figure 5

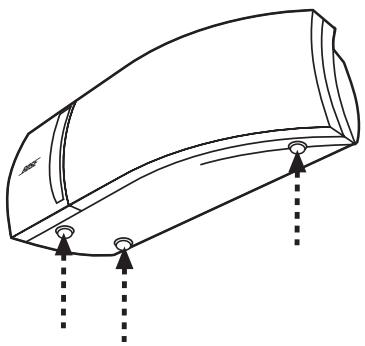

Ajout de patins adhésifs sous les enceintes arrrière.
Raccordement des enceintes
A ATTENTION: Avant toute connexion, éteignez votre ampli-tuner ou votre amplificateur et débranchez son cordon secteur. Dans le cas contraire, vous risquez d'endommager votre système.
ATTENTION: N'utilisez jamais un cordon secteur coupé ou détiérioré, sous peine d'endommager l'un des éléments du système.
Remarque: Avant de faire chiminer un cable d'enceinte à travers un mur ou sous un plancher, vérifie les règles de construction et de sécurité applicables à l'immeuble. N'hésitez pas à consulter un électricien.
Si le canal central de l'ampli-tuner n'est pas amplifié, vous devez raccorder ce dernier à un amplificateur. Utilisez un cable équipé de prises RCA. Reliez la sortie correspondant au canal central de l'ampli-tuner à l'entrée de l'amplificateur. Raccordez ensuite l'enceinte directement à l'amplificateur (et non à l'ampli-tuner).
Choix du cable d'enceinte
Il est important d'utiliser un cable d'enceinte de section appropriée. Un cable standard (2 conducteurs 0,75mm^2 ), disponible dans les magasins de bricolage ou d'électricité, convient à la plupart des applications. Si les enceintes se trouvent à plus de 9 m de l'ampli-tuner ou de l'amplificateur, consultez le tableau suivant ou renseignez-vous auprès de votre revendeur Bose/agree.
Section*
Longueur*
0,75 mm²
9 m maximum
1,5 mm²
14 m maximum
2 mm²
21 m maximum
- Basée sur une variation maximale de la réponse en fréquence de ±0,5 dB.
Dénudez chaque extrémité des deux conducteurs sur environ 12 mm. Torsadez les extrémité dénudées de chaque conducteur, de façon à ce qu'aucun brin ne puisse provoquer un court-circuit entre les deux bornes.
Utilisez correctement les cables de raccordement d'enceinte
Ceux-ci sont constitués de deux conducteurs isolés. La gaine de l'un d'eux est rayée, annelée ou striée. Le conducteur ainsi repéré sert toujours à la liaison positive (+). Le conducteur uni sert toujours à la liaison négative (-). Ces conducteurs correspondant aux bornes rouge (+) et noire (-) des enceintes, de l'ampli-tuner ou de l'amplificateur.
Remarque: Il est parfois difficile de désigner les conducteurs. Inspectez ceux-ci attentivement.
Réalisation des connexions

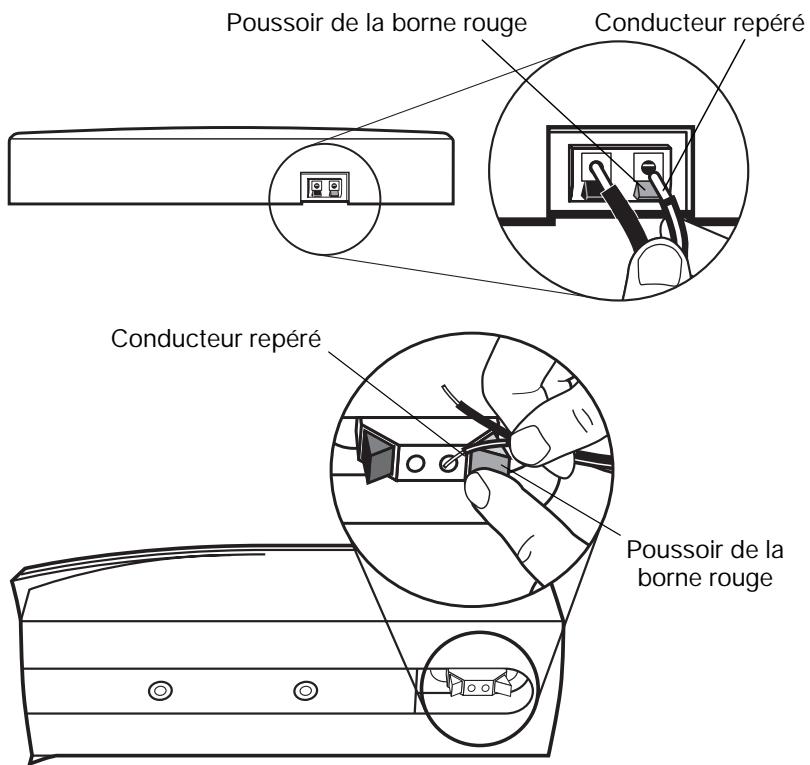

Pour raccorder le cable à l'enceinte, appuyez sur le pouvoir de la borne souhaïée et insérez le conducteur approprié dans le trou ainsi dégagé (Figure 6).
Raccordement sur l'enceinte centrale et les enceintes arrêté
Figure 6
- Raccordez l'une des extrémité du cable à l'enceinte.
A. Introduisez le conducteur repéré dans la borne rouge (+).
B. Introduisez le conducteur uni dans la borne noire (-).
- Connectez l'autre extrémité de ce cable sur l'ampli-tuner ou l'amplificateur (Figure 7).
A. Branchez le conducteur repéré sur la borne rouge (+).
B. Branchez le conducteur uni sur la borne noire (-).
- L'enceinte centrale doit être connectée sur la sortie centrale CENTER SPEAKER de l'ampli-tuner. Si vous ampli-tuner dispose de deux jours de sorties d'enceinte pour le canal central, utilisez indifféremment l'un ou l'autre.
- L'enceinte arrêté gauche se connecte sur la sortie SURROUND SPEAKER - LEFT.
- L'enceinte arrêté droite se connecte sur la sortie SURROUND SPEAKER - RIGHT.
Vérification des raccordements

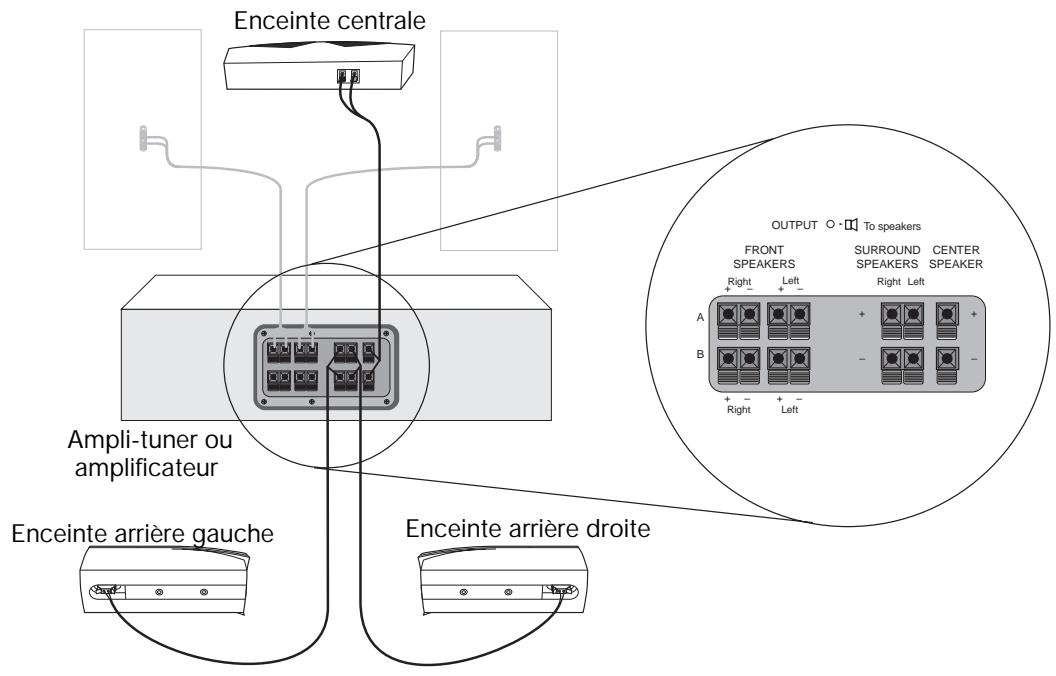

Veillez à ce que la polarité de toutes les connexions soit respectée (le + au + et le - au -). Vérifiez que les brins de conducteurs différents n'entrent pas en contact d'une borne à l'autre. Cela risquerait de provoquer des courts-circuits et d'endommager les divers équipements. Reprendre toute connexion inappropriée avant de rebrancher l'alimentation de l'ampli-tuner ou de l'amplificateur.
Réalisation des raccordements
Figure 7
Fixation murale des enceintes
ATTENTION: N'installez pas les supports sur des surfaces peu résistantes ou dans lesquelles peuvent etre intégrés des fils électriques ou des tuyaux de plomberie. Si vous avez des doutes, faites appel à un installerateur professionnel qualifié.
ATTENTION: Ne rien suspendre aux supports ou aux enceintes. Les supports sont conçues uniquement pour soutenir le poids des enceintes.
Remarque: Consultez les dernières pages de cette notice pour visualiser le gabarit de montage et Broker des informations sur les éléments de fixation.
Remarque: Pour une fixation verticale, positionnez la piece A sur le mur de manière à ce que le trou correspondant à la vis C se trouve dirigé vers le bas. Serrez bien toutes les vis.
Remarque: Pour tirer pleinement parti des possibilités de l'enceinte Stereo Everywhere (« Stereo partout ») il est nécessaire de la monter horizontally.
- Tout en maintainant le gabarit de montage en place, marquez les trous de fixation. Si vous prévoyez de faire passer le cable d'enceinte à travers le mur, marquez également le trou par lequel celui-ci doit déboucher.
- Percez les trouss en fonction des éléments de fixation choisis.
- Fixez la piece A du support sur le mur et la piece B à l'arrête de l'enceinte (Figure 8).
- Fixez l'enceinte en introduisant la partie B du support dans la partie A, puis en solidarisant le tout à l'aide de la vis C. Pour modifier l'orientation, desserrez légèrement la vis C, rectifie la position de l'enceinte, puis resserrez ladite vis.

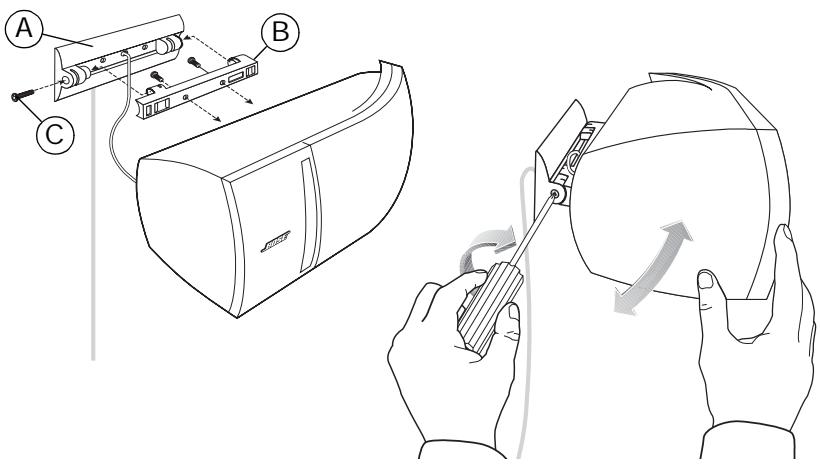

Installation du support d'enceinte
Figure 8
Obtenir un son Home Cinema réaliste
Chaque enceinte ne produit que le message sonore issu de votre ampli-tuner. Lors de la diffusion d'un programme surround, les enceintes avant et centrales produits presque constamment un signal sonore, alors que les enceintes arrêt都可以 rester parfois silencieuses.
Réglage d'un ampli-tuner Pro-Logic
Pour les applications video, vérifie que vous avez bien sélectionné l'option NORMAL (figure 9) du mode SURROUND SOUND (son surround central). Vous pouvez appuyer sur le « Loudness » (Bass Boost ou Super Bass sur certains apparciels), pour voir si vous préférez obtenir ce type de son avec l'information video.
Figure 9

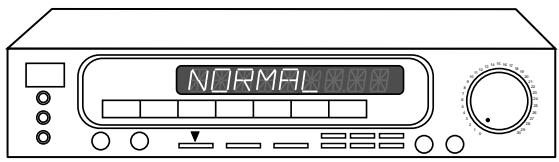

Mode surround NORMAL séléctionné sur l'ampli-tuner ou l'amplificateur
Utilisez le signal test de votre ampli-tuner pour vérifier les raccordements et le réglage de volume des différentes enceintes.
Utilisation du signal test
- Gracé à la télécommande, déclenchez le signal test (test tone ON).
- Vérifiez si ce signal est audible sur chaque enceinte, au fur et à mesure qu'il se déplace de l'une à l'autre. Les deux enceintes arrirè doivent délivrer ce son simultanément.
- Réglez le volume correspondant aux enceintes centrale et arrêté de sorte qu'elles produit la même intensité sonore dans la zone d'écoute.
La marche à suivre peut varier selon la marque et le modele de votre ampli-tuner. Pour de plus amples informations sur l'emploi du signal test, consultez le manuel d'utilisation de votre apparéil.
Réglages des graves et des aiguès
Les meubles capitonnés, la moquette murale et les rideaux absorbent les aigus. Un tel environnement peut aboutir à un son sourd, où les basses sont prédominantes. Au contraire les planchers, les murs, ainsi que les meubles nus peuvent rendre le son strident. Écoutez attentivement vos enceintes et réglez les graves et les aigus de manière optimale. Utilisez les commandes appropriées de votre ampli-tuner.
Réglage d'un ampli-tuner Dolby Digital
Vos enceintes VCS-10® ou VCS-30® sont compatibles avec les amplis-tuner Dolby Digital. Au moyen du menu Dolby Digital apparaissant à l'écran, Sélectionnez l'option SMALL, tant pour la sortie de l'enceinte centrale que pour celles des enceintes arrêté (surround).
| Sortie enceinte de l'ampli-tuner | Réglage approprié |
| Centre | SMALL |
| Arrière gauche et droite (pour le système VCS-30 Series II) | SMALL |
Pour utiliser correctement le signal test, afin de vérifier les raccordements et le réglage de volume pour chaque enceinte, consultez le manuel d'utilisation de votre ampli-tuner.
Son intermittent
Les enceintes centrales VCS-10 et VCS-30 sont équipées d'un circuit électronique perfectionné qui les protégent automatiquement contre les surcharges.
Lorsque ce circuit est déclenché, en une fraction de seconde, il coupe et rétablit alternatively le fonctionnement de l'enceinte, jusqu'à disparition de ladite surcharge. Pendant toute la durée de cette-ci, le son délivré est donc intermittent.
Si vous-percevez un tel son, baissez le volume pour éliminer la surcharge. L'enceinte revient à son fonctionnement normal des que le réglage de niveau redescend à une valeur appropriée.
Remarque: Ce problème ne devrait survenir que si l'ampli-tuner est en surcharge et qu'il provoque une distorsion du signal. Ce même phénomène peut se produit lorsque l'enceinte centrale est raccordée à un amplificateur capable de délivrer une puissance largement supérieure aux 100 W par canal, comme indiqué dans la rubrique « Compatibility » à la page 15.
Recherche de défauts
| Problème | Action à entreprises |
| Aucun son audible | • Vérifiez la commande de volume. • Vérifiez que l'ampli-tuner ou l'amplificateur est bien branché et qu'il est en service. • Vérifiez tous les raccordements (voir page 10). • Assurez-vous que la fonction MUTE (silence) n'a pas été sélectionné. • Contrôlez que le casque n'est pas branché sur l'ampli-tuner. |
| Les enceintes centrale ou arrière ne fonctionnent pas | • Vérifiez que l'ampli-tuner dispose d'un canal central et de canaux arrêté amplifiés. • Assurez-vous que votre ampli-tuner est correctement régle (voir page 12 et page 13). • Contrôlez que le programme délivré par la source audio est bien encodé en surround. • Vérifiez les raccordements d'enceintes (voir page 10). • Si votre ampli-tuner est de type Pro-Logic, assurez-vous qu'il est bien connecté à l'aide d'un cable stéreo RCA à une source elle-même stéreo (dévelopseur, magnétoscope, lecteur DSS ou de disques laser videoo). • Si l'ampli-tuner est directement raccordé à un télévisuer stéreo, assurez-vous que toutes les autres sources (magnétoscope, lecteur DSS ou de disques laser videoo) sont également branchées sur télévisuer avec un cable stéreo RCA. • Si votre ampli-tuner est de type Dolby Digital, voirze à ce qu'il soit directement connecté à la source sonore (lecteur DSS, DVD ou de disques laser videoo), conformément aux instructions containues dans le manuel d'utilisation. |
| Coupure intermittente de l'enceinte centrale | • Baissez le volume jusqu'à ce que l'enceinte fonctionne normalement. Son circuit protection automatique est sans doute activé pour prévenir une surcharge. • Vérifiez la puissance de votre ampli-tuner (voir « Compatibility » à la page 15.) • Assurez-vous que l'options NORMAL du mode Surrounddonisible sur votre ampli-tuner a bien été sélectionnée. |
| Distortion du son | • Vérifiez l'état des cables d'enceintes. • Réduisez le niveau de sortie en provenance du télévisuer ou des autres équipements raccordés à l'ampli-tuner ou à l'amplificateur. |
Service Client
Pour toute information ou réparation, appelez votre revendeur Bose® agréé ou contactez directement le Service Client de Bose.
Entretien des enceintes
ATTENTION: Si un liquide pénétre dans une enceinte, débranchez-la de l'ampli-tuner et laissez-la sécher à l'air libre. Puis, rebranchez l'enceinte et essayez-la. Si vous constazez un dysfonctionnement, débranchez de nouveau l'enceinte etappelez le Service Client Bose
Nettoyez l'extérieur des enceintes VCS-10° ou VCS-30° à l'aide d'un chiffon légèrement humide. En cas de besoin, vous pouvez utiliser un détergent non agressif (liquide vaisselle, par exemple) en veillant à ce que le liquide ne penètre pas dans l'enceinte au travers de la grille en tissu ou des ouïes de ventilation. Il s'agit là du seul entretien nécessaire.
Durée de la garantie
Les enceintes Bose® VCS-10 et VCS-30 Serie II sont couvertes par une garantie limitée transférable de 5 ans. Les détails de celle-ci figurent sur la carte de garantie qui accompagne les produits. Veuillez replir cette fiche, la détacher et la renvoyer à Bose.
Informations techniques
\section*{Caracteristiques}
Enceintes à évent
Blindage magnétique de toutes les enceintes
Circuit électronique de protection pour toutes les enceintes
Contrôle qualité des enceintes centrale et arrêté sur banc informatique Syncom®
Répartition des haut-parleurs dans chaque enceinte
Enceinte centrale : 4 haut-parleurs Twiddler™ 6,3 cm
Enceintes arrière : 2 haut-parleurs Twiddler™ 6,3 cm
Compatibilité
Enceinte centrale : Compatible avec les amplificateurs et amplis-tuners dont le canal central délivre une puissance de sortie comprise entre 10 et 100 W / Impédance de 4 à 8 Ohms
Enceintes arrêté : Compatible avec les amplificateurs et amplis-tuners dont les canaux arrêté délivrent une puissance de sortie comprise entre 10 et 80 W / Impédance de 4 à 8 Ohms
Enceinte
Polymère moulé avec évent accordé
Dimensions / Poids
Enceinte centrale : 82 (h) x 546 (l) x 152 (p) mm / 2,7 kg
Enceinte d'ambiance : 146 (h) x 280 (l) x 165 (p) mm / 1,49 kg
Enceinte VCS-10 emballée : 3,6 kg
Système d'enceintes VCS-30 Series II emballe : 9.1 kg
