CFS 140 - Congélateur FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur coffre
Marque	FAGOR
Modèle	CFS 140
Classe climatique	SN (10°C à 32°C) / N (16°C à 32°C) / ST (18°C à 38°C) / T (18°C à 43°C)
Alimentation électrique	Courant alternatif, 220-240 V, 50 Hz
Réfrigérant	Isobutane R600a (gaz inflammable)
Capacité de congélation	Consulter la plaque signalétique (kg/24h)
Fonctions principales	Thermostat (mécanique ou électronique), Supercongélation, Alarme acoustique et visuelle
Entretien et nettoyage	Dégivrage manuel lorsque la couche de givre atteint 4-5 mm ; nettoyage intérieur à l'eau tiède et produit vaisselle sans parfum
Sécurité	Réfrigérant inflammable (R600a) – éviter étincelles et flammes ; mise en garde contre le jeu des enfants (anciens appareils)
Pièces détachées	Ampoule d'éclairage remplaçable (modèle standard)
Réparabilité	Entretien exclusivement par technicien agréé du service après-vente
Dimensions (L x P x H)	Non spécifiées dans la notice

FOIRE AUX QUESTIONS - CFS 140 FAGOR

Comment régler la température de mon congélateur FAGOR CFS 140 ?

Tournez le bouton du thermostat de 1 (moins froid) à 6 (plus froid) à l'aide d'une pièce de monnaie. Pour un réglage précis, mesurez la température d'un paquet placé au milieu du congélateur : elle ne doit pas dépasser -18 °C. Sur les modèles électroniques, appuyez sur le bouton °C jusqu'à afficher la température souhaitée (entre -28 °C et -18 °C).

Qu'est-ce que la fonction Supercongélation et comment l'utiliser ?

La fonction Supercongélation permet de congeler rapidement de grandes quantités d'aliments. Activez-la 24 heures avant d'ajouter plus de 3 kg de produits frais. Appuyez sur le bouton Super (ou supercongélation) : le témoin jaune s'allume. Le compresseur fonctionne en continu. Laissez la fonction active 24 heures après avoir placé les aliments, puis désactivez-la (le témoin jaune s'éteint).

Comment dégivrer mon congélateur coffre ?

Dégivrez lorsque la couche de givre atteint 4-5 mm. Activez la Supercongélation 4-5 heures avant pour refroidir les aliments à -25 °C. Débranchez l'appareil, sortez les aliments et ouvrez le couvercle. Placez un récipient d'eau chaude (non bouillante) à l'intérieur, fermez le couvercle 30 minutes, puis grattez le givre avec un racleur en plastique. Essuyez et nettoyez avec un produit vaisselle sans parfum. Rebranchez et attendez 5 minutes avant de remettre les aliments.

Que faire en cas de panne de courant ?

Si la panne est brève, ne pas ouvrir le couvercle pour conserver le froid. Si elle dure plus longtemps, les aliments congelés peuvent être conservés plusieurs heures selon la quantité. Une fois le courant rétabli, vérifiez la température. Si le témoin rouge s'allume ou si l'alarme sonne, attendez que la température redescende. Pour les pannes prolongées, consommez rapidement les aliments décongelés.

Pourquoi le témoin rouge s'allume-t-il ?

Le témoin rouge s'allume lorsque la température intérieure dépasse la température réglée sur le thermostat. Cela peut être dû à une ouverture fréquente du couvercle, une panne de courant, un dépôt de givre épais ou un réglage trop chaud. Vérifiez la fermeture du couvercle, dégivrez si nécessaire, ou ajustez le thermostat. Sur les modèles avec alarme acoustique, celle-ci retentit tant que la température est trop élevée.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil et retirez tous les éléments amovibles. Nettoyez l'intérieur avec de l'eau tiède (max. 85 °C) additionnée d'un peu de produit vaisselle sans parfum, en utilisant un chiffon doux. Rincez à l'eau claire et essuyez soigneusement. Évitez de faire pénétrer l'eau dans le panneau de contrôle. Nettoyez régulièrement le joint du couvercle à l'eau claire pour garantir son étanchéité.

Quels aliments ne pas congeler ?

Les denrées à haute teneur en eau comme les salades, radis, pamplemousses, pommes, concombres et poires sont mal adaptées à la congélation. N'essayez jamais de congeler des aérosols ou des boissons contenant du gaz carbonique dissous (risque d'explosion). Évitez également de congeler des aliments chauds sans les avoir refroidis au préalable.

Comment changer l'ampoule d'éclairage ?

Débranchez l'appareil. Démontez l'écran d'éclairage en appuyant pour le sortir de ses attaches. Remplacez l'ampoule par une ampoule de même type. Remettez l'écran en place puis rebranchez l'appareil.

Que faire si le couvercle ne s'ouvre pas ?

Le couvercle peut être bloqué par une sous-pression à l'intérieur de l'appareil. Attendez 2 à 3 minutes jusqu'à ce que la pression s'équilibre, puis réessayez. Si le problème persiste, vérifiez que les aliments ne bloquent pas le couvercle ou que le joint n'est pas collé (nettoyez-le si nécessaire).

Comment économiser de l'énergie avec mon congélateur ?

Placez l'appareil dans un endroit frais (min. 5 °C) et bien ventilé. Laissez un espace de 15 mm sous l'appareil pour la ventilation. Refroidissez les aliments chauds avant de les mettre au congélateur. Décongelez les aliments dans le réfrigérateur. Gardez le couvercle fermé le plus possible. Dégivrez avant que la couche de glace ne soit trop épaisse.

MODE D'EMPLOI CFS 140 FAGOR

E Manual de instruciones y de uso de la computación
P Manual de instruções
FR Guide d'installation et d'utilisation
EN Instruction for use

CONGELADOR

Mise en garde

Le réfrigérant utilisé dans cet apparéil étant un gaz inflammable (isobutane R600a), prendre garde à ne pas déterminer les tubes du circuit frigorifique lors du transport et de l'installation.

En cas de fuite accidentelle de réfrigérant, éviter toute étincelle et toute flamme nue, aérer largement le local, couper l'alimentation électrique et prendre contact avec votre fournisseur.

L'appareil doit uniquement etre entretenu par des techniciens qualifiés appartenant a un centre de service après-vente agreé.

Votre ancien apparéil

Les ancients réfrigerateurs et congélateurs sont souvent équipés de mécanismes de fermeture compliqués qui peuvent uniquement être ouverts de l'extérieur. Avant de stocker votre ancien apparéil ou de vous en débarrasser, toujours penser à détruire ce mécanisme, afin d'éviter que les enfants en jouant puisent rester enfermés à l'intérieur de l'appareil au périt de leur vie.

Mise au rebut

Cet apparéil contient des matériaux recyclables. Avant toute mise au rebut de l' apparéil, supprimer la prise et enlever le couvercle. Un congélateur mis au rebut avec son couvercle représenté un danger mortel pour le jeu des enfants.

Observeré également les règlements environnementaux en vigueur. Adressez-vous aux services compétents de votre commune pour savoir comment la collecte et le recyclage de ce type d'appareil se déroulent dans votre commune.

Avant la mise en service

Avant de partager en service votre nouvelappareil , veuillez dire attentivement lesinstructions suivantes : elles renfermentdes informations importantes concernant

la sécurité, l'installation, le fonctionnement et l'entretien. Conserver ce mode d'emploi en lieu sur : vous pourrez en avoir besoin ultérieurement.

À réception, contrôle que l'appareil n'est pas endommagé. Les dommages dus au transport doivent être notifies à votre fournisseur avant toute utilisation de votre congélateur.

Enlever l'emballage. Nettoyer l'intérieur de I'appareil à I'eau tiède additionné de produit à vaisse non-agressif sans parfum. Rincer à I'eau claire et essuyer à fond (voir chapitre nettoyage). Utiliser un chiffon doux.

Si le congélateur a été stocké en environnement froid (au-dessous de +5^ ), il lui faudra une période d'adaptation d'au moins 1 heures avant sa mise en marche. Si le congélateur a été transporte sur chant, le laisser 12 heures en position normale avant de lemettre en circuit.

Sommaire

Faites connaissance avec votre congélateur coffre. 3

Mise en service et installation. 4

Raccordement electrique. 5

Utilisation et fonctionnement. 6

Conseils d'utilisation. 8

Dégivrage. 9

Nettoyage et entretien. 10

Recherche des pannes éventuelles. 11

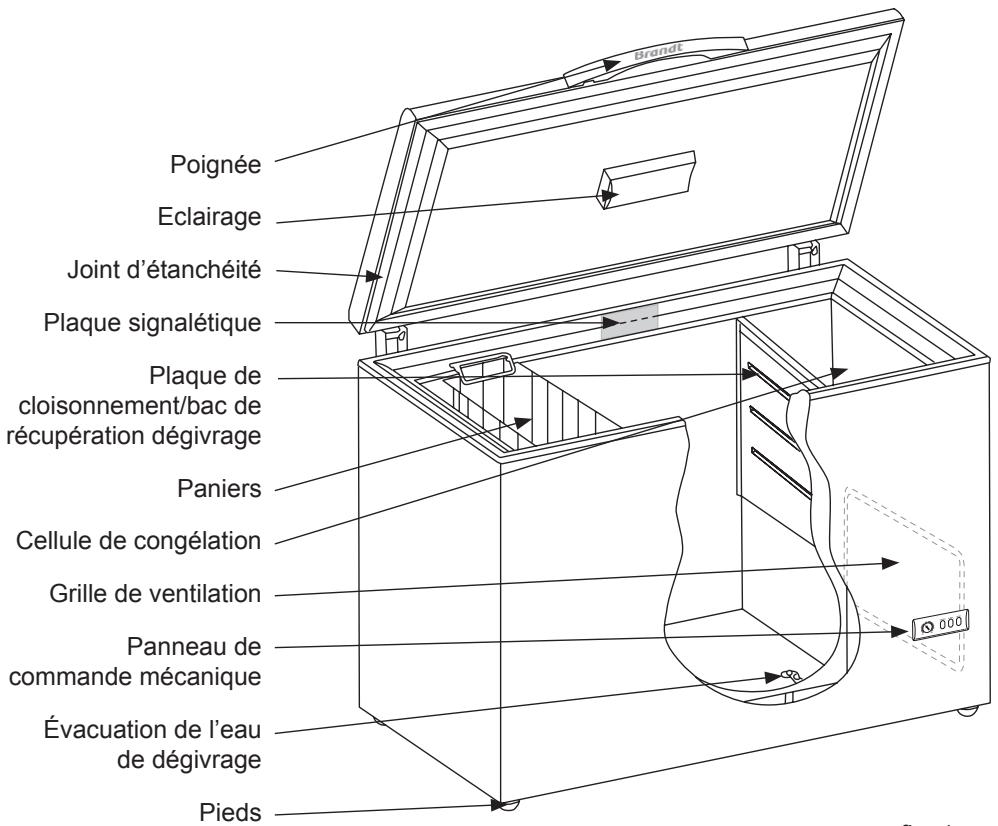

Faites connaissance avec votre congélateur coffre

fig. 1

Mise en service et installation

Mise en place

Pour des raisons de sécurité et de fonctionnement, l'appareil ne doit pas etre place a I'estérieur.

Placer l'appareil bien à l'horizontal sur un sol plan et stable, dans un local sec et bien ventilé (max. 75% d'humidité relative).

Ne jamais placer l'appareil pres de sources de chaleur telles que cuisinières ou radiateurs, et éviter de le placer au rayonnement direct du soleil ou pres d'une autre source de chaleur.

Température ambiente

La classe climatique est indiquée sur la plaque signalétique (voir fig. 1). Elle indique dans qu'elle plage de température ambiente le congélateur fonctionne de façon optimale.

Classe climatique	Température ambiente autorisée
SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+18 °C à +38 °C
T	+18 °C à+43 °C

Si la température ambiente se situe au-dessous de zéro, le congélateur ne fonctionnera pas normalement.

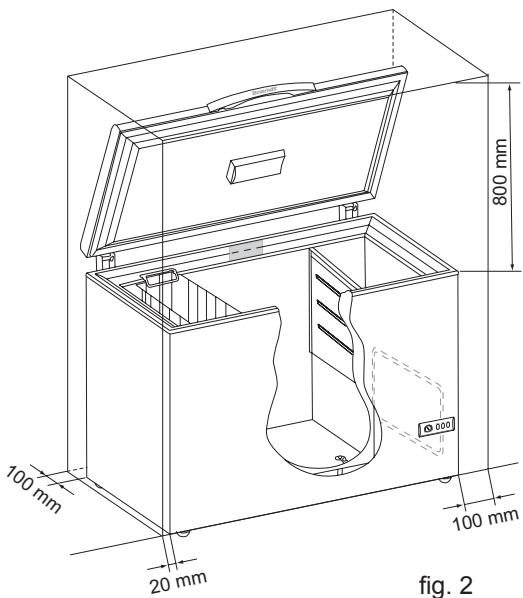

Ventilation

Il est important que l'appareil soit bien ventilé et que l'air puisse circuler librement au-dessus, en dessous et ajuster de l'appareil. La figure 2 montre comment assurer la circulation d'air nécessaire autour de le congélateur.

fig. 2

L'espace entre le sol et le fond de l'appareil doit'être de 15 mm.

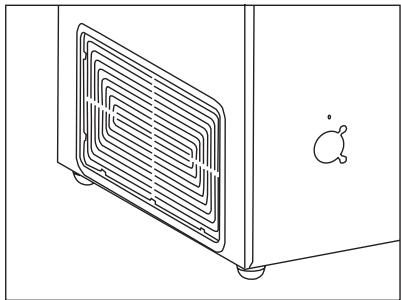

IMPORTANT! Il faut laisser un libre accès à la grille de ventilation (fig. 3).

fig. 3

Raccordement électrique

L'appareil est donc pour le courant alternatif. La tension (V) et la fréquence (Hz) sont indiquées sur la plaque signalétique fixée au fond de l'appareil. Le raccordement doit se faire sur une prise réservée à l'appareil.

Si le cable d'alimentation est endommagé, il doit être remplaced par un cable de même type fourni par le fabricant ou par son représentant assurant le service après-vente.

\section*{Caracteristiques techniques}

Cet apparéil est conforme aux règlements, aux directives et aux normes de marquage CE.

Directive basse tension 73/23/CEE.

Directive 92/75 concerning l'indication de la consommation des appareils domestiques en énergie et ses modifications ultérieures 94/2 et 2003/66.

Directive 96/57 concerning les exigences en matière de rendement énergétique et ses modifications ultérieures.

Utilisation et fonctionnement

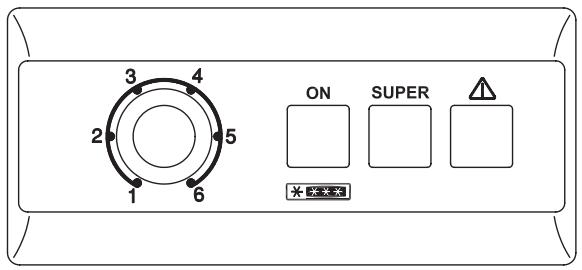

Le congélateur coffre SZ est muni d'une commande soit mécanique (fig. 4) soit électronique (fig. 5)

fig. 4

Commande mécanique

Le bandeau de commande comprend, en plus du bouton de thermostat (fig. 4) deux lampes temoins et un interrupteur. Le design des bandeaux et l'emplacement des lampes peut varier légèrement.

Le témoin vert s'allume quand l'alimentation électrique est correcte.

Le témoin rouge s'allume lorsque la température dans la cuve du congelateur est supérieure à celle réglée sur le thermostat.

Le témoin jaune s'allume quand la touche Supercongélation est enforcée (voir Supercongélation).

Alarme acoustique (sur certains modèles seulement)

Une alarme acoustique retentit lorsque le témoin rouge s'allume. L'alarme s'arrête lorsqu'on active l'interrupteur jaune.

Mise en marche

Brancher l'appareil. Le témoin vert s'allume, signe que le courant passe. Le témoin rouge du bandeau de commandes allume parce que la température dans le congélateur n'est pas encore suffisamment descendue.

Réglage de la température

Pour régler la température, tourné le bouton du thermostat de 1 à 6 (le plus froid. L'opération est facile avec une piece de monnaie. Plus le bouton du thermostat s'approche de 6, plus la température descend. Pour atteindre le bon réglage, mesurer la température du paquet placé le plus haut au milieu de le congélateur. Celle-ci ne doit pas être supérieure à -18 °C.

Supercongélation

Pour congeler plus de 3 kilos,proceder comme suit:

1. Appuyer sur la touche Supercongélation (le témoin jaune s'allume). Le congélateur travaille alors à plein régime (le comprésur tourne sans interruption).
2. Activer Supercongélation 24
   heures avant l'apport de nouvelles
   marchandises dans le congélateur.
3. Déposer les marchandises dans le congélateur et continuer sur Supercongélation pendant 24 heures.
4. Relacher ensuite le bouton (le témoin jaune s'eteint).

SUPER FREEZE

fig. 5

Commandélectronique

La commande électronique possède les fonctions suivantes :

• Réglage de la température
• Indication de la température
• Alarmes (acoustique et visuelle)
  Supercongélation

Mise en marche

Raccordement. L'électronique procèle à un test au cours duquel l'écran (fig. 5) affiche brievement différentes températures.

Les témoins jaune et rouge clignotent et l'alarme acoustique retentit. Le témoin jaune s'éteint. Appuyer sur Alarme pour arrêté l'alarme acoustique.

Au départ d'usine, la température est réglée sur -18^ . C'est la température ideale pour une conservation économique et prolongée des alimentés congelés. Un réglage sur une température plus BASSE n'est nécessaire qu'en cas de déplacements fréquents des alimentés ou de température ambiente tropées.

Réglage de la température

La température peut se régler entre -28 °C et -18 °C. Appuyer sur le bouton °C et la température可以选择 s'affiche sur l'écran. Maintenir la pression jusqu'à ce que la température souhaïée apparaissé. Le dernier réglage est enregistré automatiquement.

Supercongélation

Avant de congeler une quantité importante de produits non congélés,

il est recommendé d'utiliser la fonction supercongélation.

Appuyer sur le bouton supercongélation (Super) pour lancer la congélation. Une diode jaune indique que la fonction supercongélation est enclenchée. Le congélateur fonctionne maintainant à plein régime (le compresseur tourne sans interruption)

Lorsque Isa Supercongélation est activée, la régulation automatique de la température est hors fonction (le thermostat). La température descend. La fonction Supercongélation doit être activée jusqu'à 24 heures avant que les alimentents soient placés dans la cuve. La Supercongélation s'arrête automatiquement au bout de 26 heures.

Penser alors à couper et ensuite activer la fonction Supercongélation lorsque les alimentés sont placés dans le congélateur.

Alarme de température élevée

Si l'appareil dépasse de plus de 4 °C la température de réglage, la diode rouge d'alarme se met à clignoter sur l'écran. Simultanément, l'alarme acoustique se déclenché. Si la température redescend, les alarmes visuelle et acoustique sont maintainues. Pour arrêter l'alarme acoustique, appuyer sur le bouton d'alarme. La diode rouge d'alarme clignote aussi longtemps que la température reste trop élevé dans le conGPLateur.

Conseils d'utilisation

Congélateur

L'appareil est un congélateur quatre étoiles destiné à la congélation et la conservation des denrées alimentaires.

Congélation

Afin de conserver toutes leurs qualités aux produits alimentaires, ces derniers doivent être congelés à -18 °C le plus rapidement possible.

La capacité de congélation de l'appareil est indiquée sur l'écusson signalétique en kg/24 heures (voir fig. 1).

Lorsque le bouton supercongélation est enforcé, la température de congélation est abaisée à -25^ . En cas de congélation de plus de 3kg de denrées, le bouton de supercongélation doit être activé environ 24 heures à l'avance.

Pour les quantités plus réduites, il est suffisant de l'activer quelques heures à l'avance ou en plaçant les produits dans le congélateur.

Il n'est pas nécessaire d'activer le bouton de supercongélation pour les produits déjà congélés ou en cas de congélation de faibles quantités de denrées alimentaires. Utiliser uniquement des produits alimentaires de bonne qualité. La viande, la volaille, le poisson, les légumes, les fruits, les produits laitiers et les plats cuisine sont parfaitement adaptés à la congélation. Les denrées à haute concentration d'eau, telles que salades, radis, pamplemousses, pommes, concombres et poires, sont mal adapteées à la congélation.

Emballer les produits dans des recipientsétanches à l'air, des sacs de congélation,etc. Adapter la taille des portions à leurutilisation. Ne pas congeler les légumes oula vienne en portions d'un poids supérieurà 2,5 kg. Éviter toute humidité des sacs etsachets pour empêcher qu'ils ne « collent »

ensemble. Placer les produits de telle façon qu'ils soient le moins possible en contact les uns avec les autres, afin d'accélérer leur congélation. Évacuer l'air contenu dans les emballages pour éviter le desschément de la surface des produits.

Placer les marchandises à congeler dans le module de congélation ou bien régulièrement le long des parois de la cuve. Ne pas outlier de noter le contenu, la quantité et la date sur chaque emballage. Il est conseilé de répartir les différents produits en catégories. C'est-à-dire qu'il vaut moins regrouper légumes avec légumes, viande avec viande, etc.

Laisser au moins 5 mm d'espace sous le couvercle en empilant les produits.

Les marchandises conservées dans les paniers sont bien visibles et accessibles (fig. 6).

fig. 6

Décongélation

Les fruits et légumes congelés ne doivent pas être décongelés avant utilisation, mais plongés directement dans l'eau bouillante. En ce qui concerne la viande, il est préférible de la sortie du congélateur la veille de son'utilisation et de la placer pour déconglération dans le réfrigérateur : on obtient ainsi une hygiène optime et une conservation parfaite de la qualité de la viande.

Remarque

Les aérosols et les boites contenant un liquide dans lequel est dissous du gaz carbonique ne doivent pas être congelés pour cause de risque d'explosion.

Dégivrage

L'humidité apportée par les produits et par l'air ambient entraîne au fil du temps la formation de givre et de glace dans l'appareil. Une mince couche de givre ou de glace n'a pas d'influence sur le fonctionnement du congelateur, mais plus la couche devient épaisse, plus la consommation d'énergie augmente. Une mince couche de glace peut être enlevée à l'aide d'un racleur en matière plastique

Ne jamais utiliser d'appareil électrique ou d'objet pointu qui risqueraient d'endommager l'intérieur de l'appareil.

Lorsque la couche de givre ou de glace atteint une épaisseur de 4 à 5 mm, le congelateur doit être dégivré. Il est recommendé de procéder au dégivrage au moment où le congelateur est presque ou complètement vide.

Procesder de la forma suivante :

1. Appuyer sur le bouton Supercongélation quatre à cinq heures environ avant le moment souhaïte pour le dégivrage. De cette façon, les produitsCongelés seront plus froids(environ -25 °C) et pourront ainsi être tenus plus longtemps hors du congélateur (voir point 3).
2. Debrancher l'appareil.
3. Sortir les produits congeles. Les doivent au réfrigerateur ou bien emballés de façon à limiter le plus possible la décongélation.
4. Laisser le couvercle ouvert.

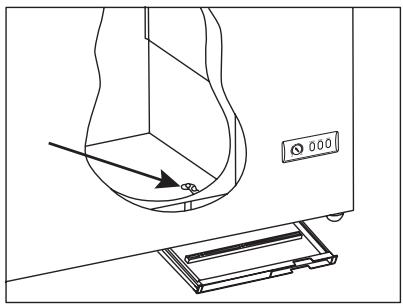

5. Placer la cloison sous le bec du conduit de dégivrage.
6. Placer un écipient d'eau chaude (non bouillante) dans le congelateur, fermer le couvercle et attendre environ 30 minutes, puis enlever le givre avec un

grattoirenplastique.

1. Pour éviter un débordement d'eau sur le sol pendant le dégivrage, surveiller le bac de recueil de l'eau. Il faut couvrir le sol ajust du bec d'écoulement de l'eau de dégivrage pour le protéger contre la glace et les éclaboussures. Lorsque toute la glace a fondu, nettoyer le congélateur à l'aide de produit à vaisselle sans parfum largement dilué dans l'eau. Essuyer avec un chiffon doux.
2. Remetre le courant. Si la quantité de produits congelés qui doit être replacée dans le congélateur est importante, appuyer sur le bouton Supercongélation.
3. Attendre environ cinq minutes après avoir rallumé l'appareil avant d'y replacer les produits congelés.

Ne pas oublier de REPLACER le bouchon sur le conduit d'évacuation de l'eau de déconnélation.

fig. 8

Nettoyage et entretien

Nettoyage

Avant le nettoyage, débrancher l'appareil et tous les éléments non fixés.

Utiliser de préférence de l'eau tiède additionnée d'un peu de produit à vaisselle sans parfum (max. 85^ ). Ne jamais utiliser de produits de nettoyage abrasifs. Utiliser un chiffon doux. Rincer à l'eau claire et essuyer à fond. Éviter de faire pénétrer de l'eau dans le panneau de contrôle.

Le joint d'étanchéité du couvercle nécessite un nettoyage régulier afi n d'éviter qu'il ne se décolore et pour garantir sa longévité. Utiliser de l'eau claire. ÀpRES nettoyage du joint d'étanchéité du couvercle, contrôleur joint d'étanchéité du couvercle, contrôleur qu'il assure always son role.

La grille de ventilation doit être propre. La nettoyer avec un aspirateur.

En cas d'absence prolongée, débrancher, vider et nettoyer l'appareil et laisser le couvercle ouvert pour éviter la création de mauvaises odeurs.

Changement d'ampoule

1. Couper le courant et débrancher.
2. Demonter l'écran d'éclairage (fi g. 9). Presser l'écran d'éclairage pour le faire sorting des deux attaches.
3. Remplacer I' (les) ampoule(s).
4. Remetre l'écran et le courant.

fig. 9

Pour économiser l'énergie

• Refroidir les boissons et les alimentés chauds avant de les placer dans le congélateur.
• Décongeler les produits congelés dans le réfrigérateur.
• Tenir autant que possible le couvercle fermée.
• Contrôler régulierrement l'étanchéité du couvercle
• Placer le congélateur dans un endroit frais (min. 5^ ) et bien ventilé.
• Placer les alimentés congélés dans le réfrigerateur pendant le dégivrage du congélateur.
• Dégivrer avant que la couche de glace ne soit trop épaisse.

Recherche de pannes eventuelles

Panne	Cause possible	Remède
Aucune lampe de contrôle n'est allumée.	L'appareil est étient. Panne de courant ; fusible grillé ou disjoncteur déclenché ; prise mal enforcée.	Contrôler la fiche et la prise. Contrôler l'alimentation électrique. Contrôler le fusible ou le disjoncteur.
La température dans le congélateur est trop élevé.	La grille de ventilation est bloquée. Le couvercle de l'appareil est mal fermé. Une quantité trop importante de produits à congeler a été placée en même temps dans le congélateur. Trop de givre et de glace. Le thermostat est réglié sur trop chaud.	Veiller à la libre circulation de l'air. Fermer le couvercle et attendre quelques heures. Attendre quelques heures. Dégivrer l'appareil. Régler le thermostat sur une température plus BASSE.
La température dans le congélateur est trop bas.	La fonction Supercongélation est activée. Le thermostat est réglié sur une température trop froide. Le couvercle touche des alimentés dans le congélateur.	Arrêtier la fonction Supercongélation. Régler le thermostat sur une température plus haute. Déplacer les alimentés et s'assurer que le couvercle ferme bien.
L'appareil produit beaucoup de givre.	Le local est très humide. Les alimentés dégagent de l'humidité.	Aérer fréquemment ou transporter le congélateur dans un local moins humide. Revoir l'emballage des alimentés.
Le couvercle ne s'ouvre pas.	Sous-pression dans l'appareil.	Attendre 2 ou 3 minutes jusqu'à ce que la sous-pression ait disparu et essayer de nouveau.
Vibrations et bruits insolites.	L'appareil n'est pas posé sur une surface plane. L'appareil manque d'espace. Les paniers ou la cloison ne sont pas fixés.	Placer le congélateur sur un sol plan, stable et horizontal. Dégager le congélateur des meubles et apparêils qui le génent. Vérifier la stabilité des objets non fixés.
