Intitulé	Description
Type de produit	Mini PC de bureau
Processeur	AMD Ryzen 5 PRO 3400GE
RAM	8 Go DDR4 (extensible jusqu'à 32 Go)
Stockage	Disque SSD de 256 Go (option de disque dur supplémentaire)
Graphiques	AMD Radeon Vega 11 Graphics
Système d'exploitation	Windows 10 Pro (préinstallé)
Dimensions approximatives	179 x 182 x 34 mm
Poids	1.3 kg
Connectivité	Wi-Fi 802.11ac, Bluetooth 5.0, Ethernet Gigabit
Ports disponibles	4 x USB 3.1, 2 x HDMI, 1 x DisplayPort, 1 x RJ-45, 1 x audio combo jack
Alimentation électrique	Adaptateur secteur 65W
Type de batterie	Non applicable (PC de bureau)
Fonctions principales	Idéal pour le travail de bureau, le multimédia et les applications légères
Entretien et nettoyage	Nettoyage régulier de la poussière, mise à jour des logiciels
Pièces détachées et réparabilité	Composants internes accessibles pour mise à niveau (RAM, stockage)
Sécurité	TPM 2.0, prise en charge de BitLocker
Garantie	1 an de garantie standard

FOIRE AUX QUESTIONS - M625Q LENOVO

Comment réinitialiser le LENOVO M625Q aux paramètres d'usine ?

Pour réinitialiser le LENOVO M625Q, allez dans 'Paramètres', puis 'Système', ensuite 'Réinitialiser' et choisissez 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran.

Que faire si le LENOVO M625Q ne s'allume pas ?

Vérifiez si l'appareil est chargé. Branchez-le sur une prise électrique et attendez quelques minutes. Si cela ne fonctionne pas, essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes.

Comment installer des mises à jour sur le LENOVO M625Q ?

Allez dans 'Paramètres', puis 'Mise à jour du système'. L'appareil vérifiera automatiquement les mises à jour disponibles. Suivez les instructions pour les installer.

Comment connecter le LENOVO M625Q à un réseau Wi-Fi ?

Allez dans 'Paramètres', puis 'Réseau et Internet'. Sélectionnez 'Wi-Fi', activez-le et choisissez un réseau dans la liste. Entrez le mot de passe si nécessaire.

Que faire si le LENOVO M625Q ne détecte pas le Wi-Fi ?

Assurez-vous que le Wi-Fi est activé sur votre appareil et vérifiez que le routeur fonctionne correctement. Redémarrez le routeur et l'appareil si nécessaire.

Comment résoudre les problèmes de lenteur du LENOVO M625Q ?

Essayez de fermer les applications en cours, libérez de l'espace de stockage en supprimant des fichiers inutiles et redémarrez l'appareil pour améliorer les performances.

Que faire si l'imprimante LENOVO M625Q ne répond pas ?

Vérifiez les connexions USB ou réseau. Assurez-vous que l'imprimante est sous tension et qu'elle a du papier et de l'encre. Redémarrez l'imprimante et l'ordinateur si le problème persiste.

Comment scanner un document avec le LENOVO M625Q ?

Placez le document sur le scanner, puis ouvrez le logiciel de numérisation sur votre ordinateur. Sélectionnez 'Scanner' et suivez les instructions pour numériser le document.

Comment imprimer en double face avec le LENOVO M625Q ?

Dans le menu d'impression, sélectionnez 'Impression recto verso' ou 'Double face'. Assurez-vous que les paramètres de votre imprimante sont configurés pour l'impression recto verso.

Comment remplacer la cartouche d'encre sur le LENOVO M625Q ?

Ouvrez le couvercle de l'imprimante, retirez l'ancienne cartouche et insérez la nouvelle en vous assurant qu'elle est bien en place. Fermez le couvercle et lancez un test d'impression.

MODE D'EMPLOI M625Q LENOVO

Guide d'utilisation et de maintenance du matériel M625q

Remarque : Avant d'utiliser le précédent document et le produit associé, prenez connaissance des informations continues dans le Manuel d'informations sur le produit et Annexe A « Notices » à la page 69.

Deuxieme edition (Aout 2019)

Copyright Lenovo 2018, 2019.

REMARQUE SUR LES DROITS LIMITES ET RESTREINTS : si les données ou les logiciels sont fournis conformément à un contrat GSA (« General Services Administration »), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n° GS-35F-05925.

Table des matières

Chapitre 1. Présentation 1

Vue avant 1

Vue arriere. 2

Carte mère. 4

Type de machine et étiquette de modèle . 6

Chapitre 2. Specifications. 7

Chapitre 3. Verrouillage de I'ordinateur. 9

Installation d'un verrou de cable Kensington 9

Chapitre 4. Remplacement d'options matérielles 11

Avant de remplacer les éléments matériels 11

Identification des unités replacables sur site (y compris les CRU) 11

Localisation des unités replacables sur site (y compris les CRU) 13

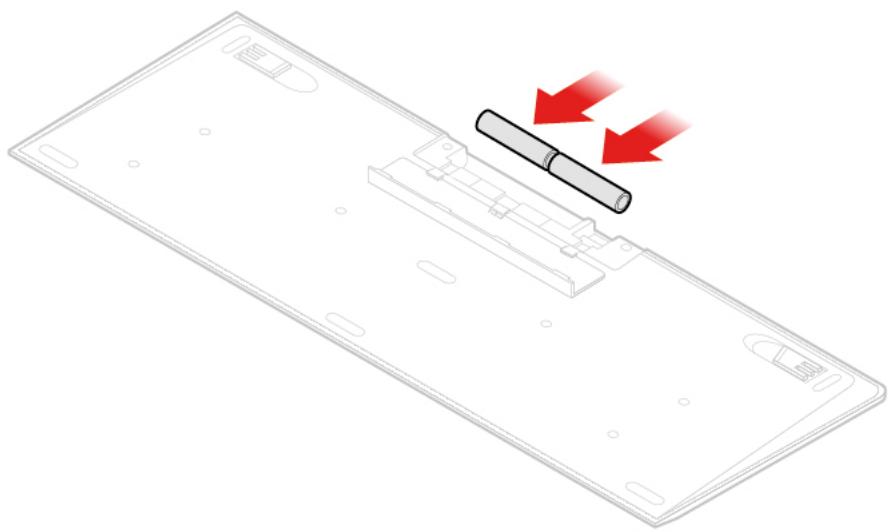

Remplacement du clavier ou du clavier sans fil. 16

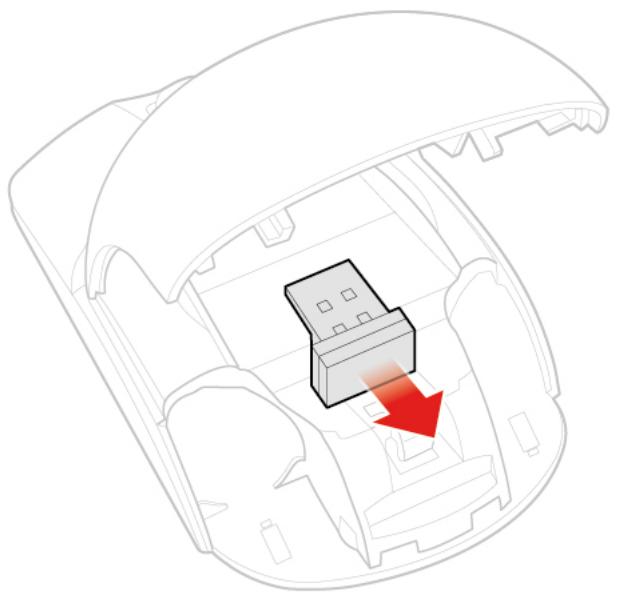

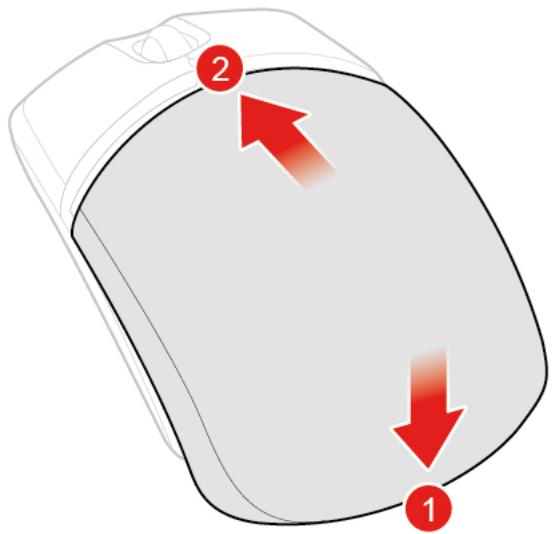

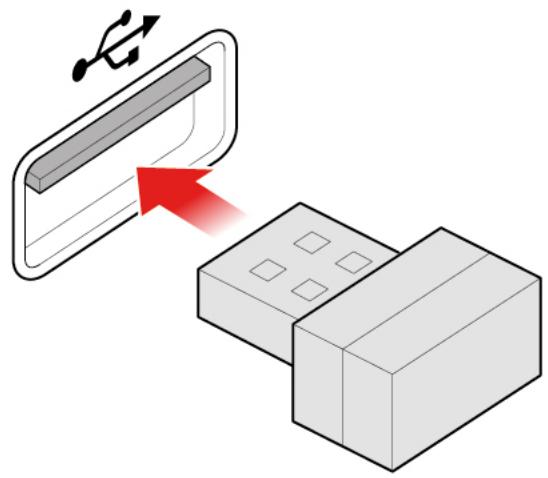

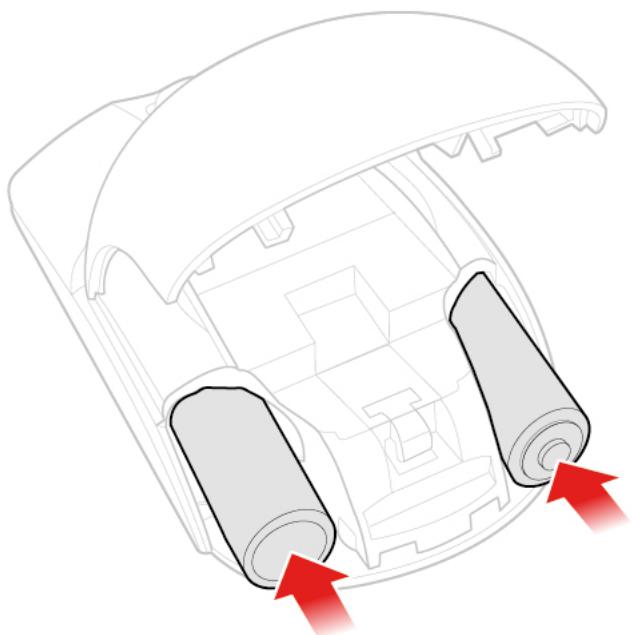

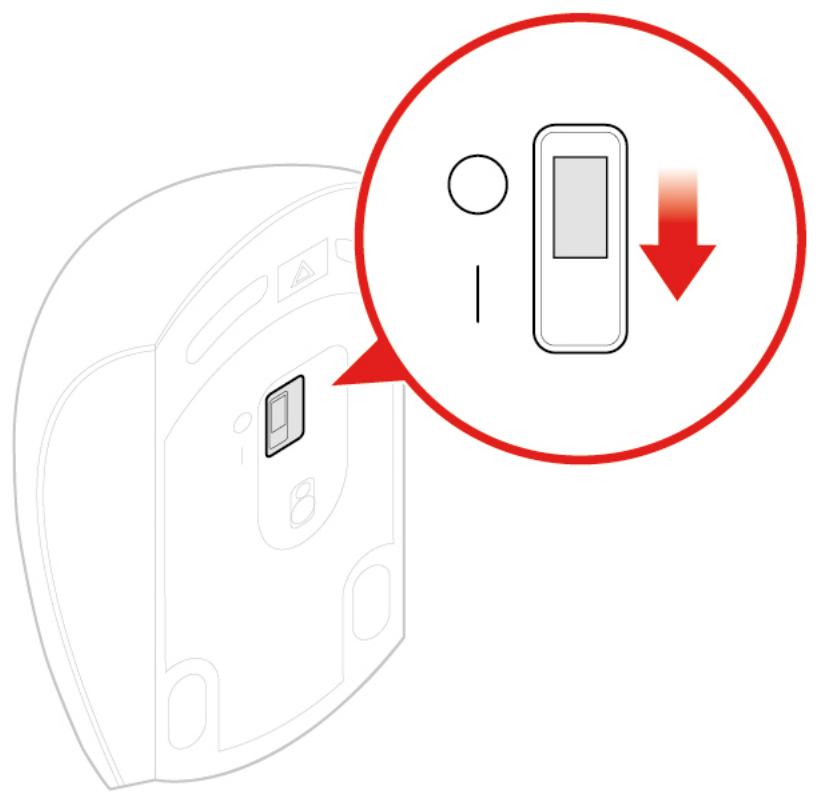

Remplacement de la souris ou de la souris sans fil 17

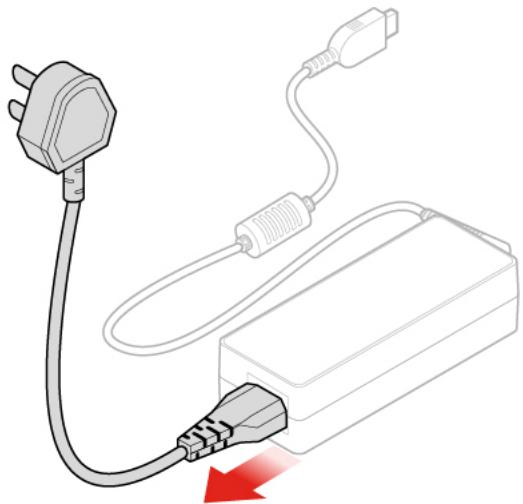

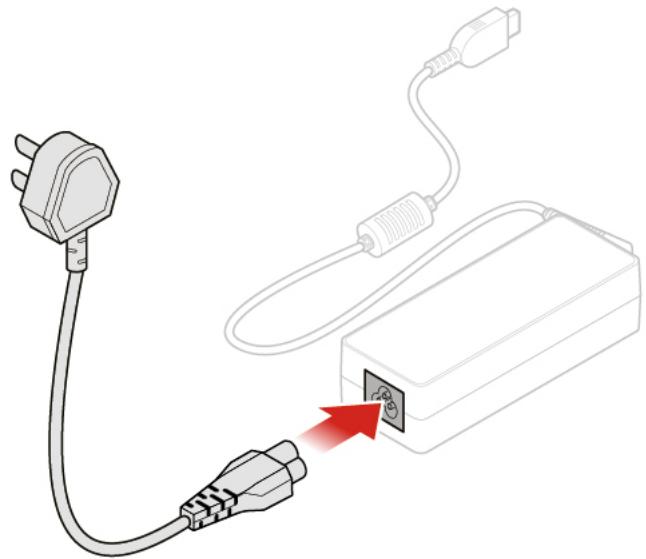

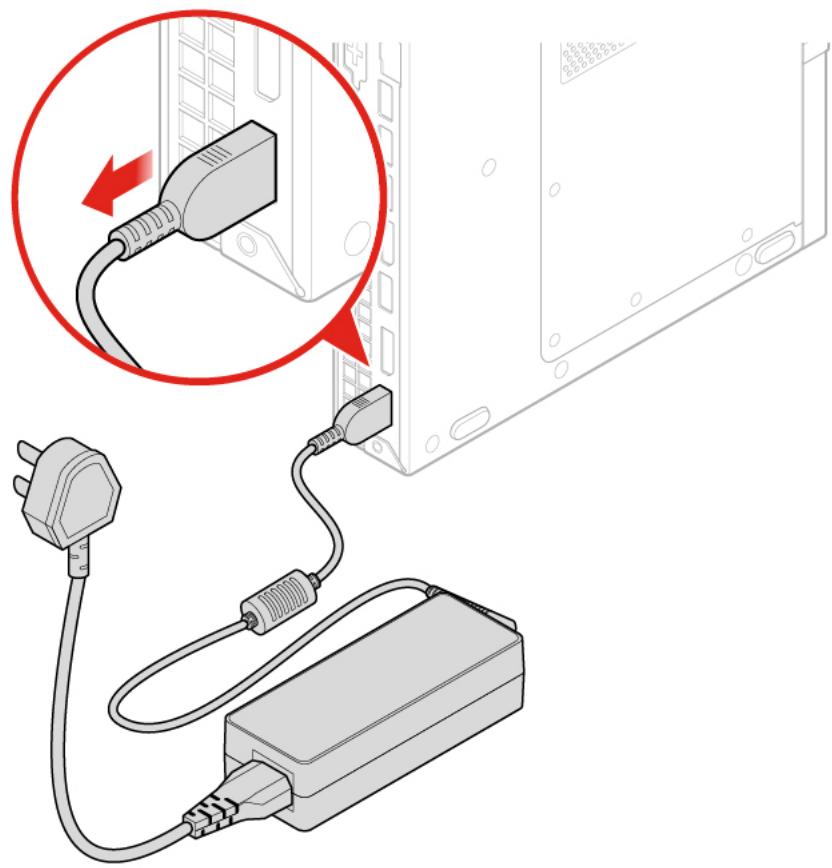

Remplacement du boitier d'alimentation 21

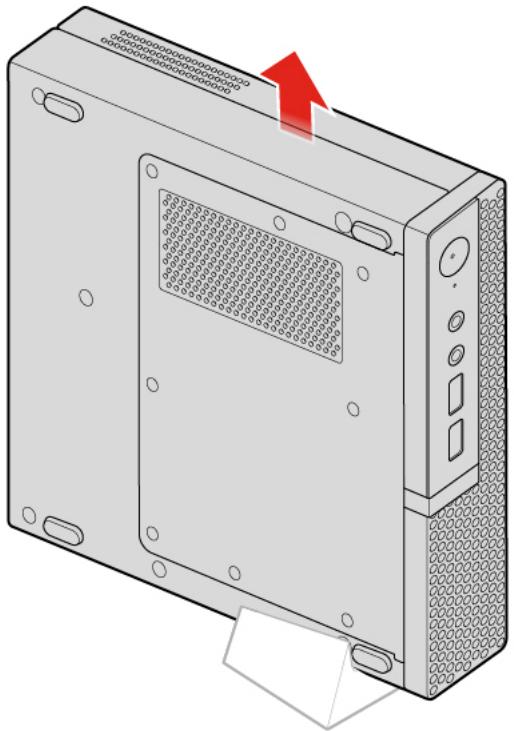

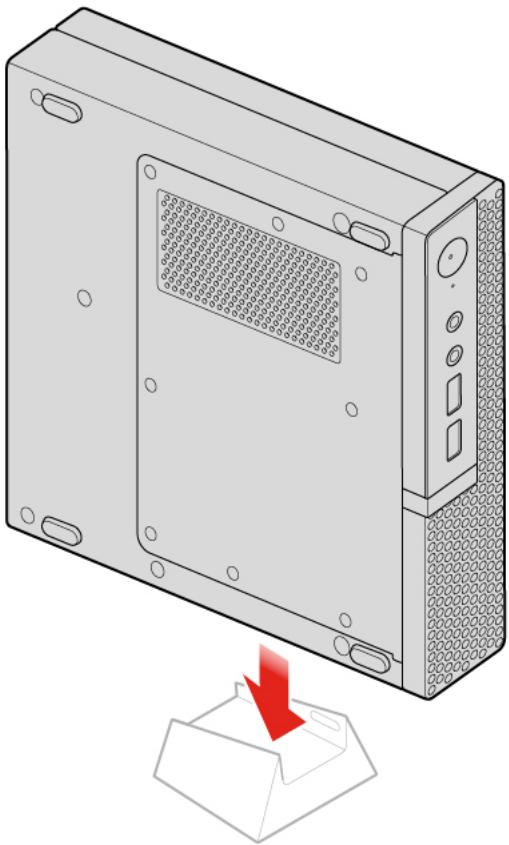

Remplacement du socle vertical 24

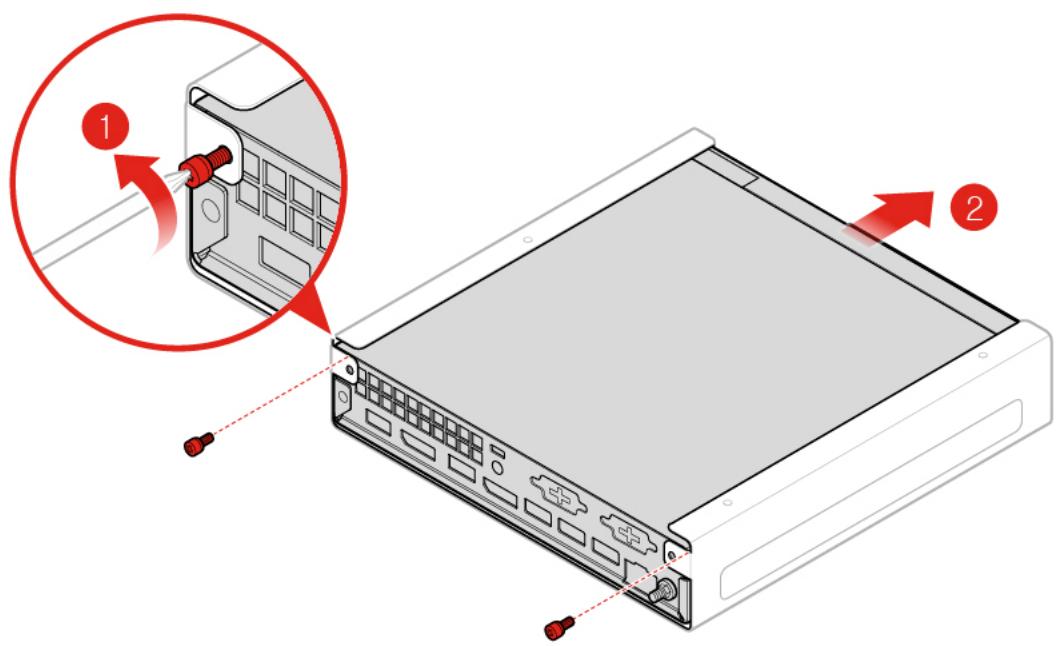

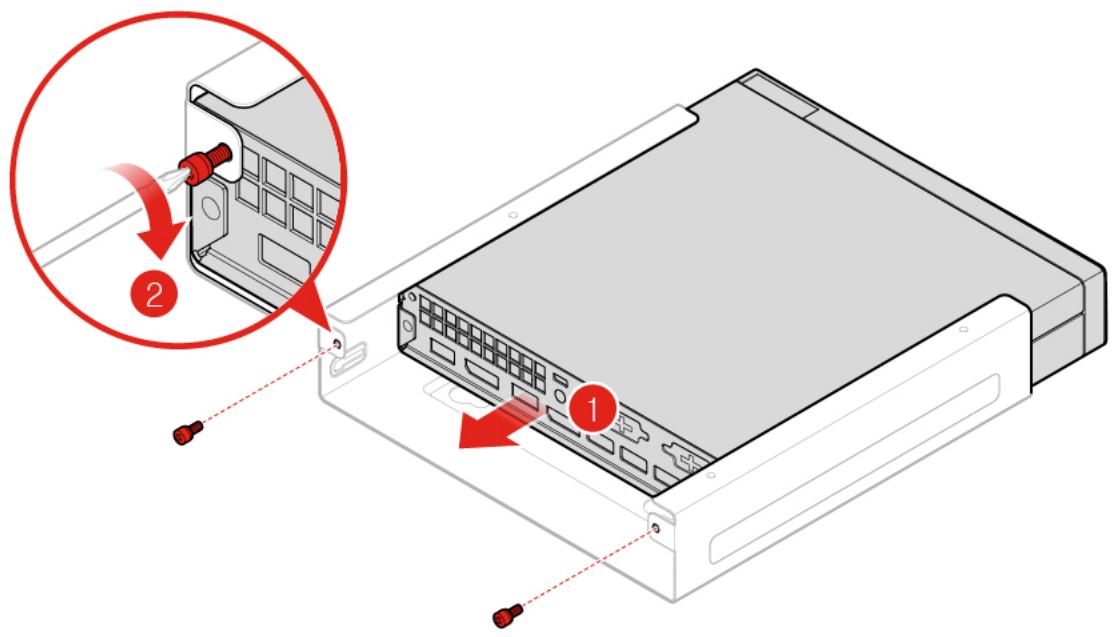

Remplacement du support de montage VESA . . . 25

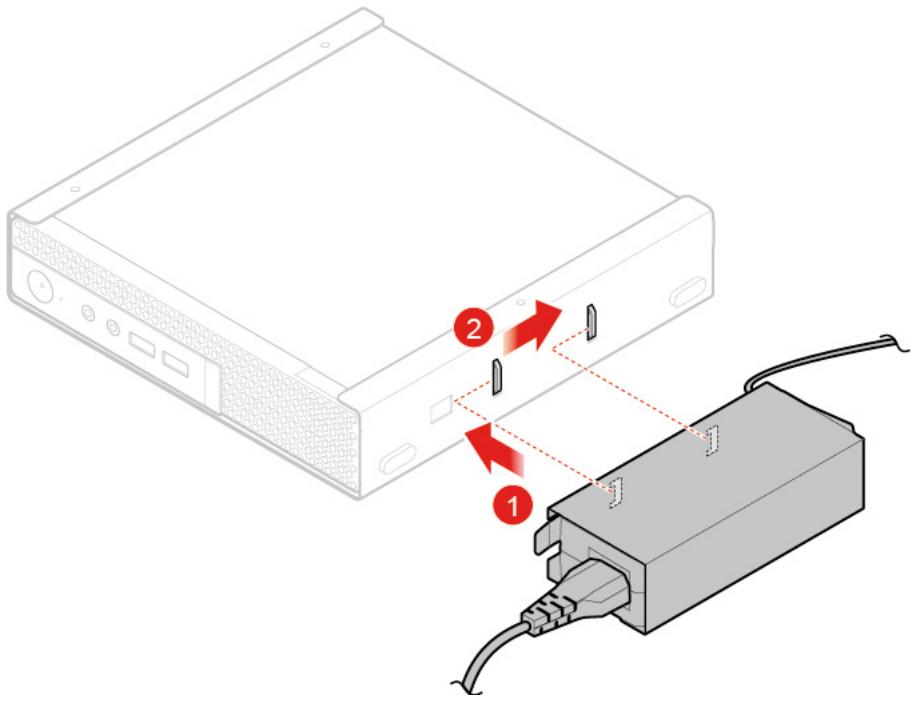

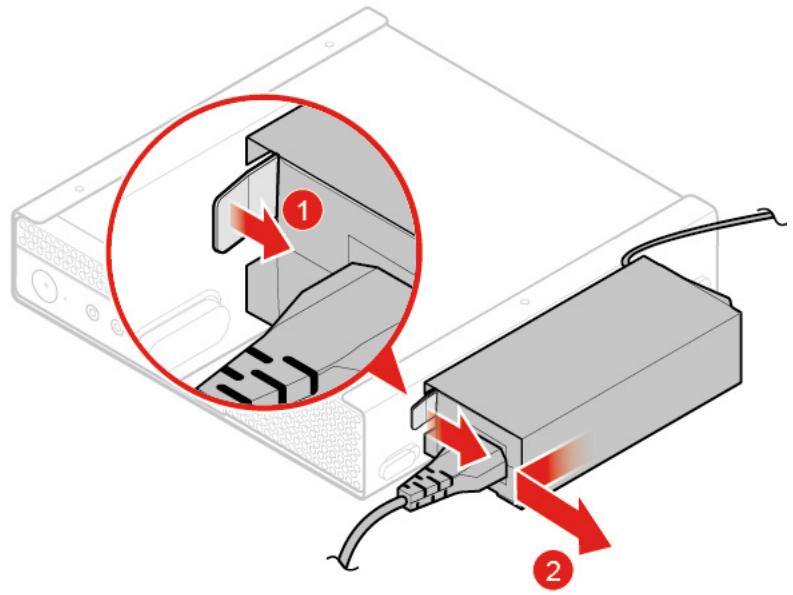

Remplacement du système de retenue du boitier d'alimentation 26

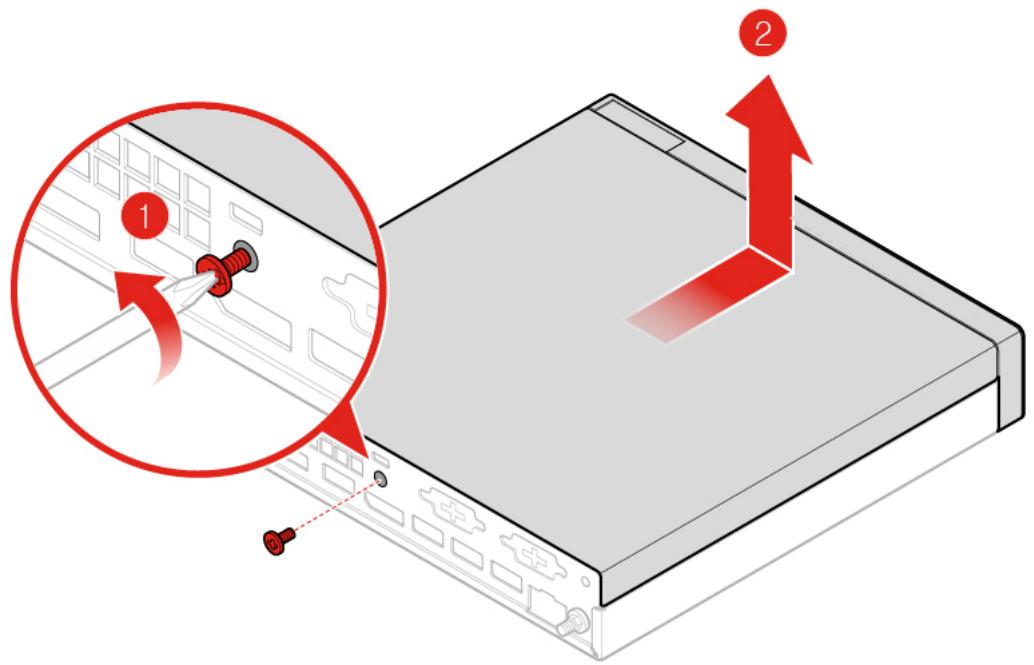

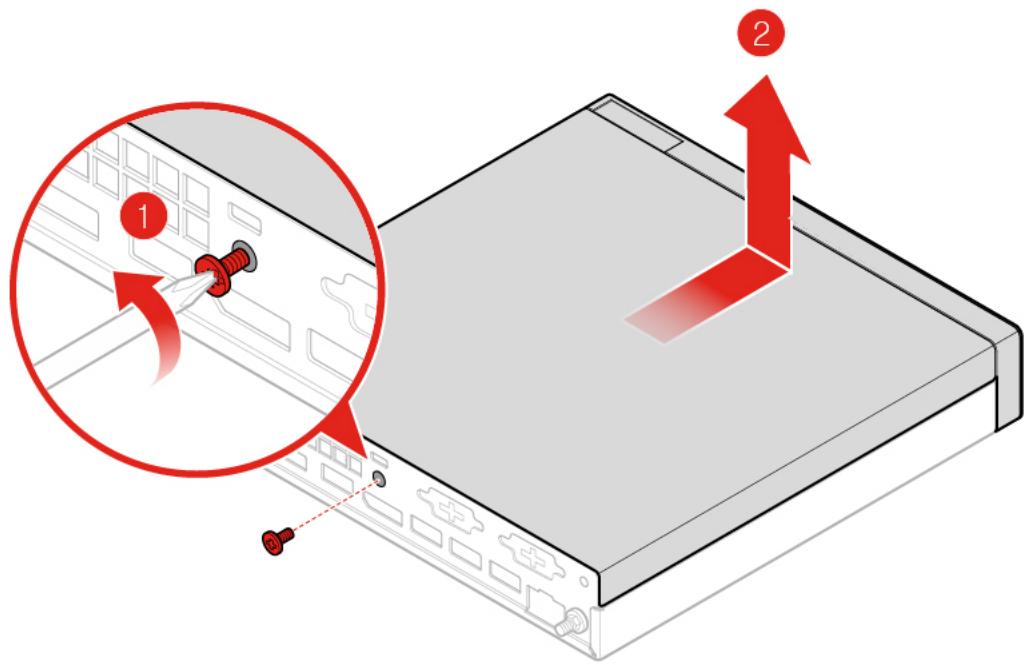

Retrait du carter de I'ordinateur. 28

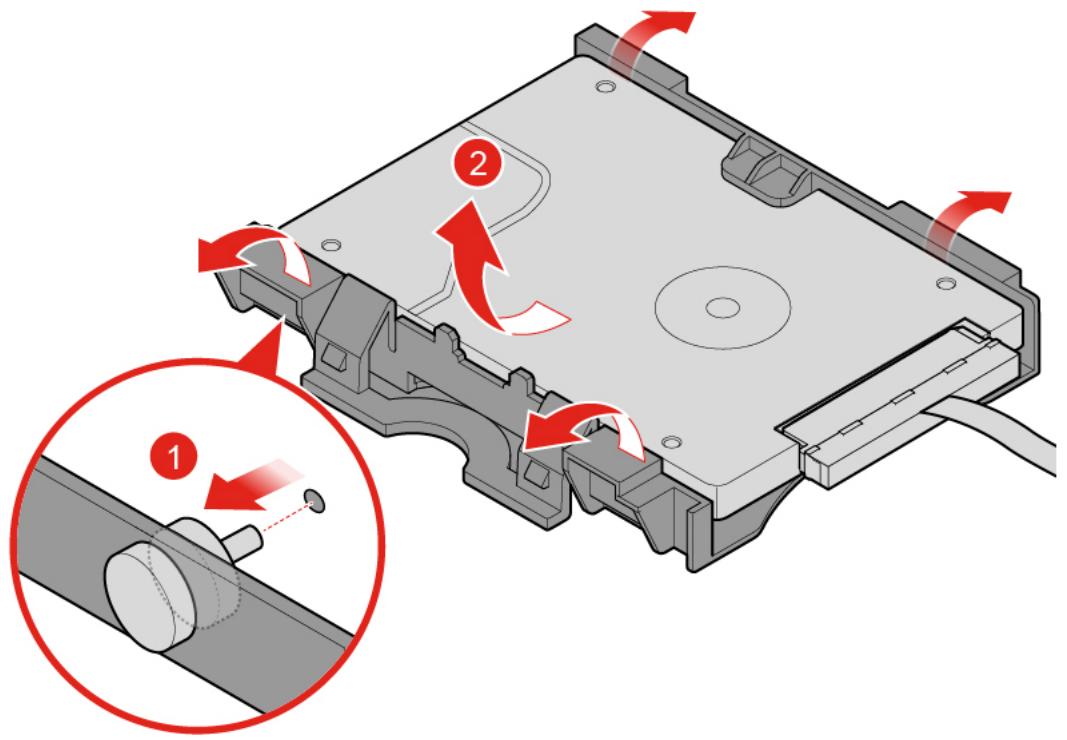

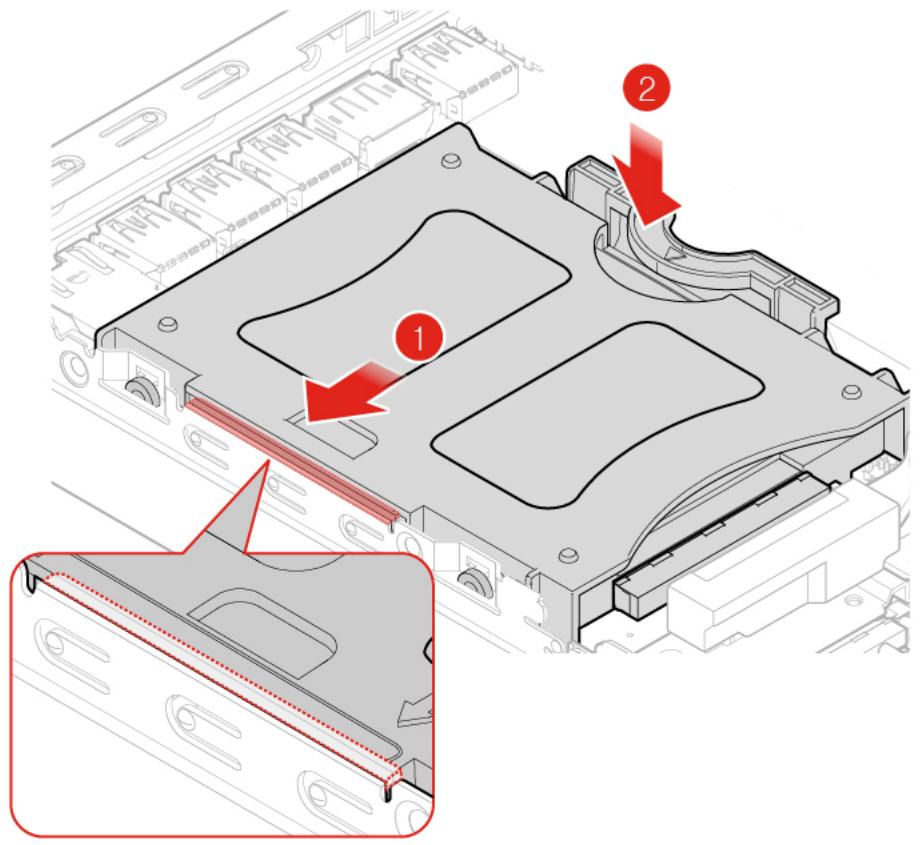

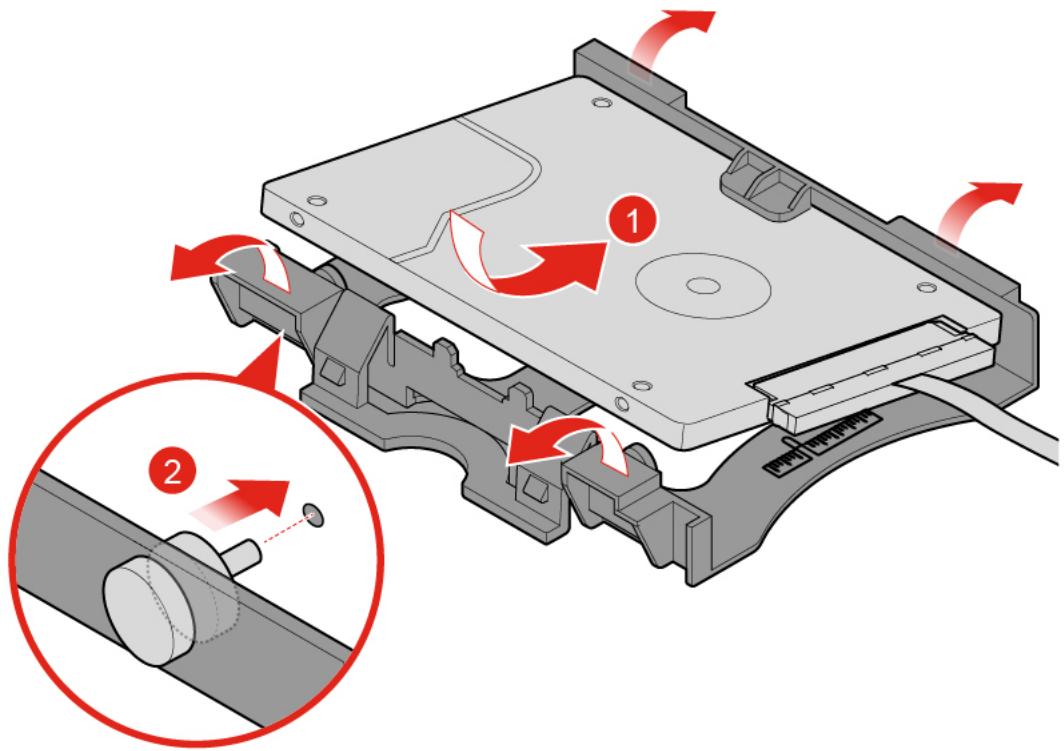

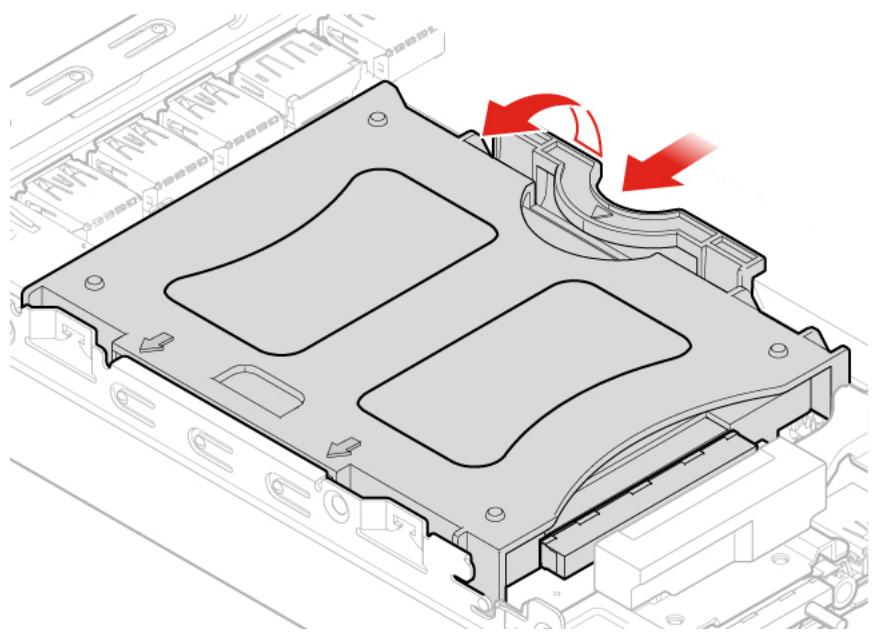

Remplacement de l'unité de stockage des
modèles 10TF, 10TG, 10TH, 10TJ et 10TK 30

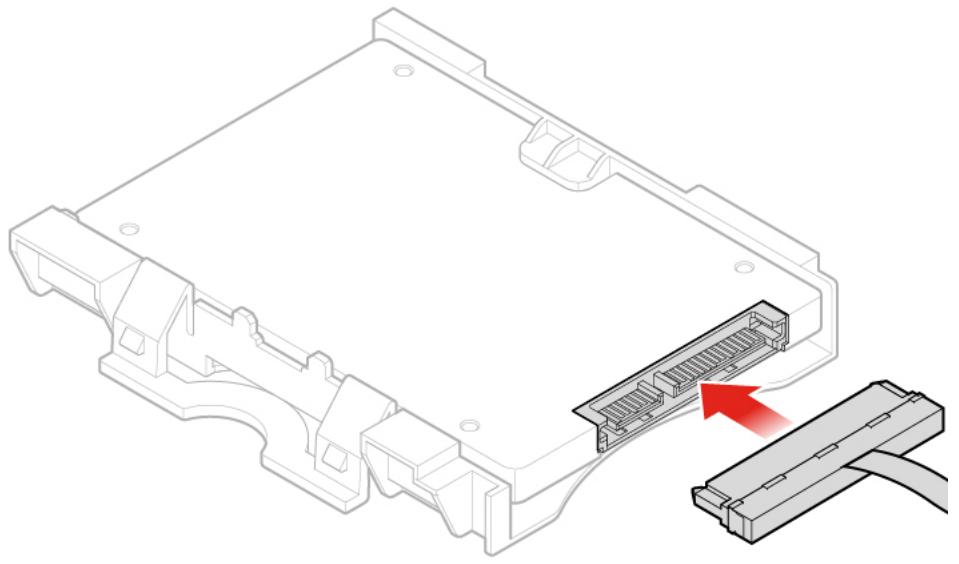

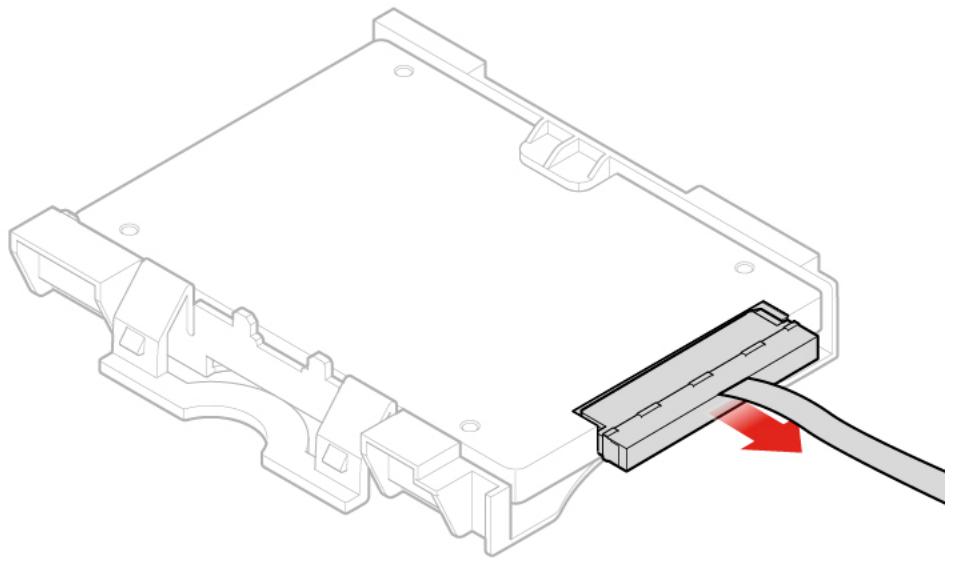

Remplacement du cable de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK. 33

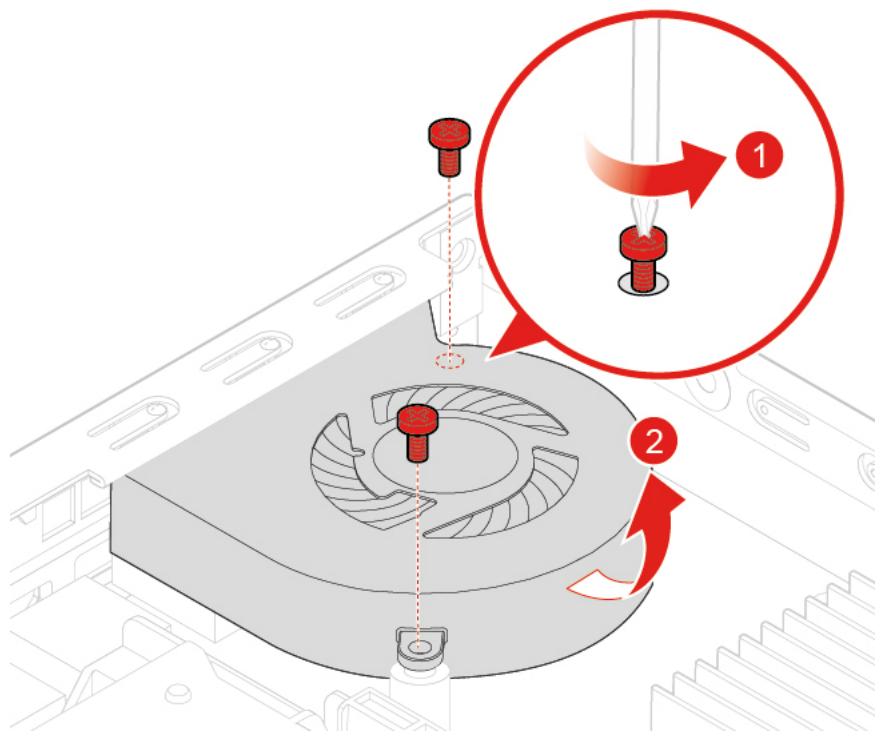

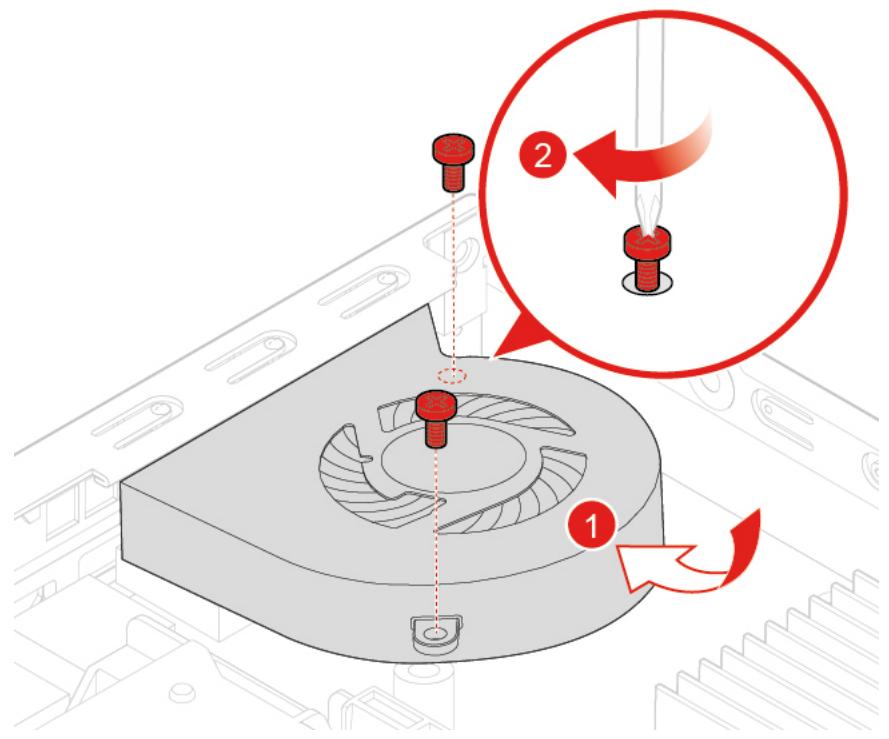

Remplacement du ventilateur système des
modèles 10TF, 10TG, 10TH, 10TJ et 10TK 34

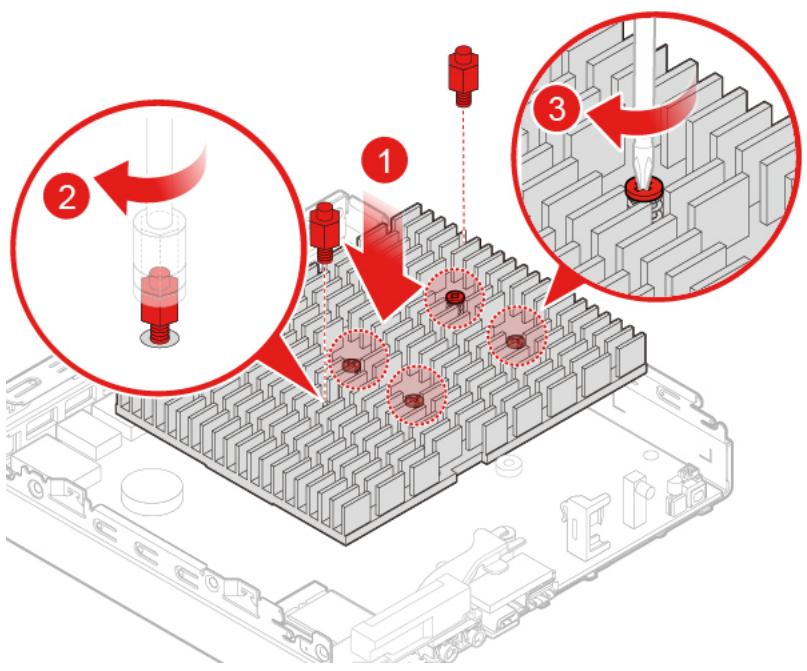

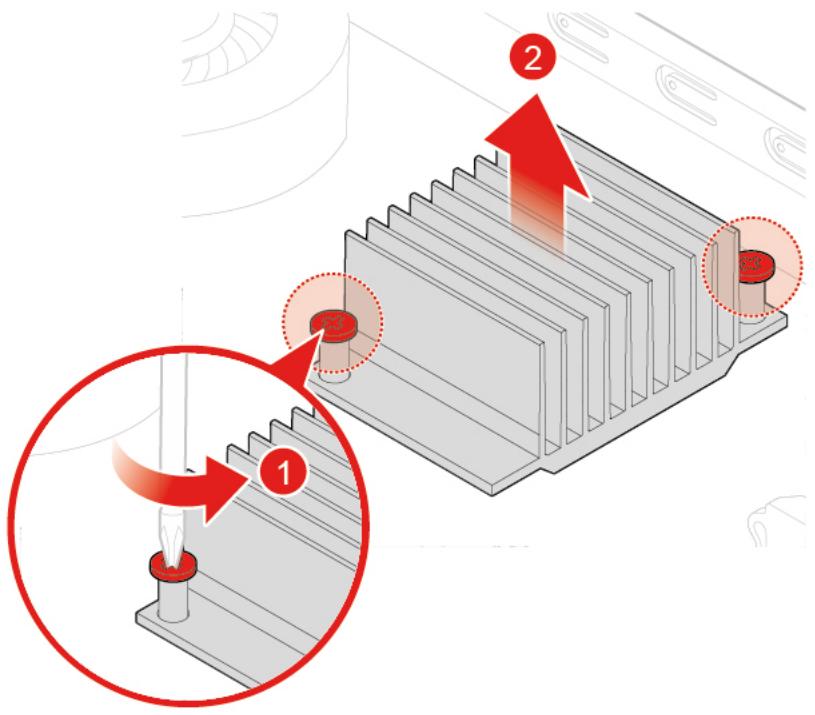

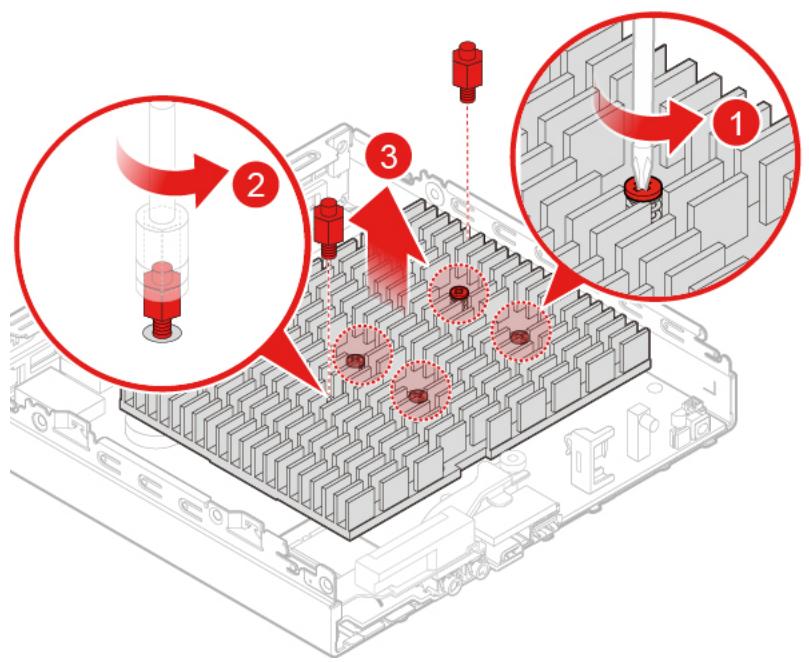

Remplacement du dissipateur thermique. 36

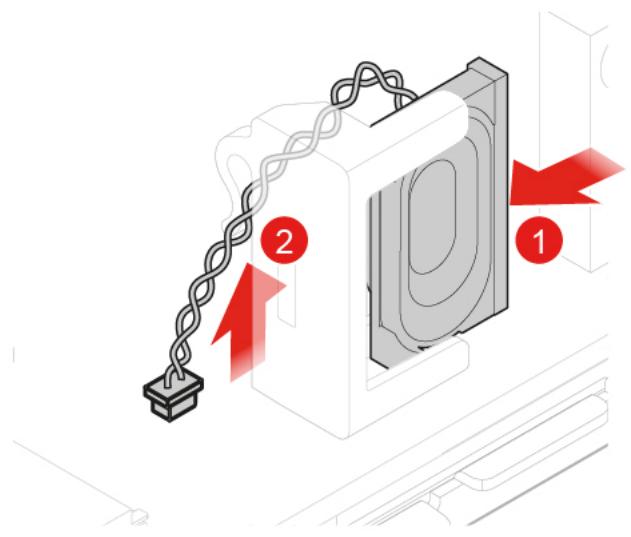

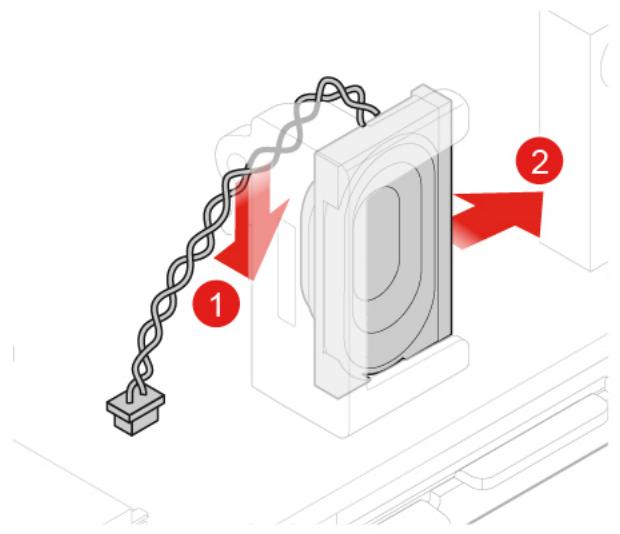

Remplacement du haut-parleur interne. 39

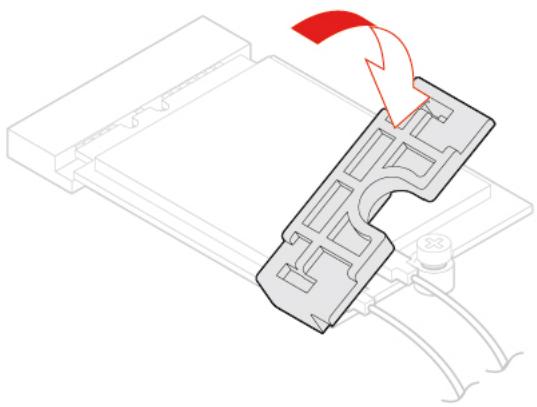

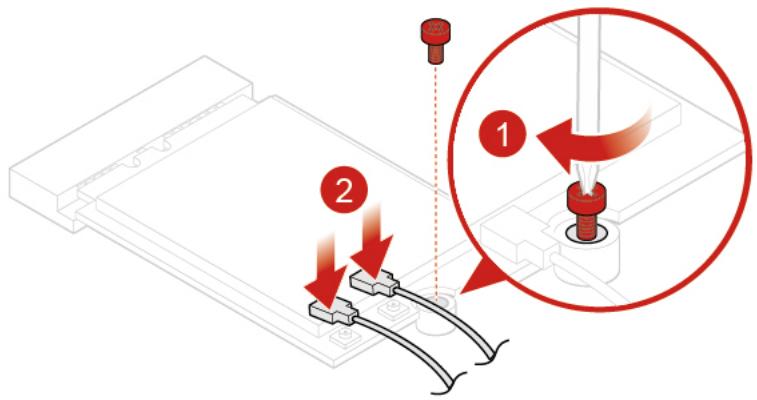

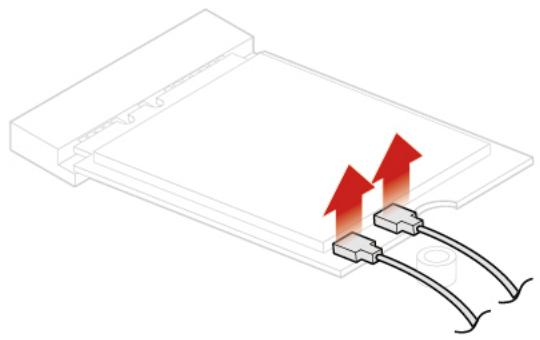

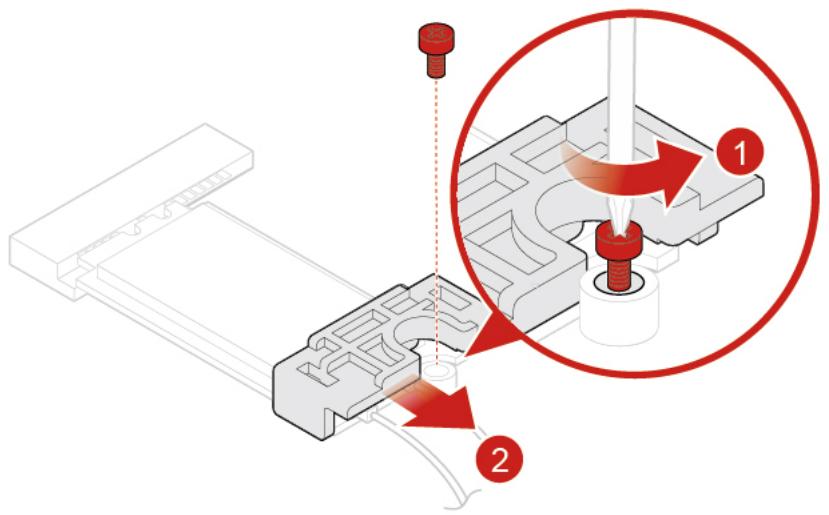

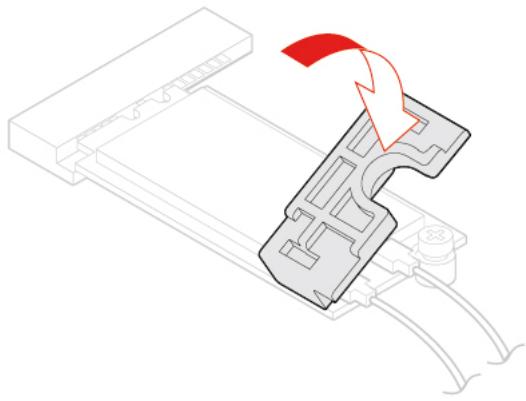

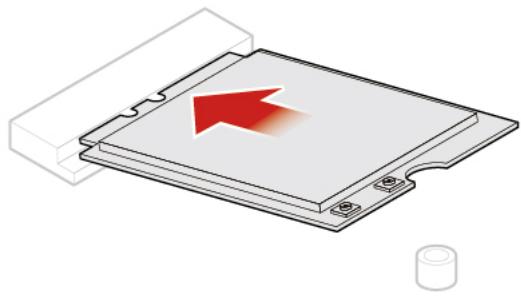

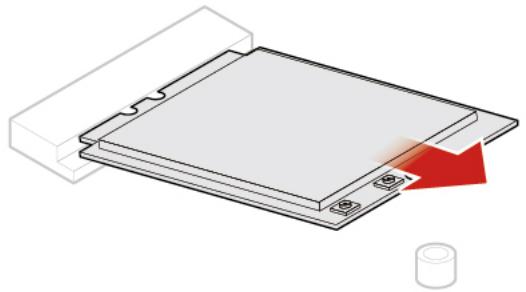

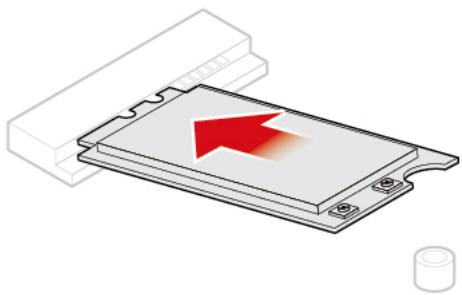

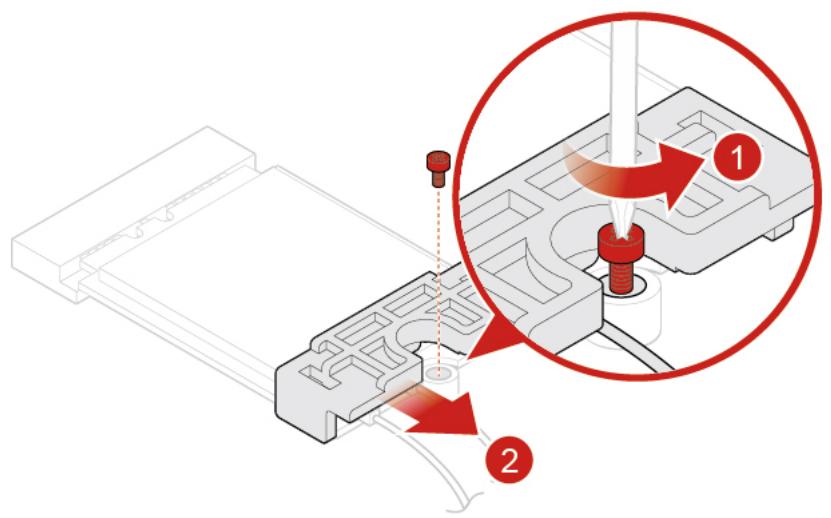

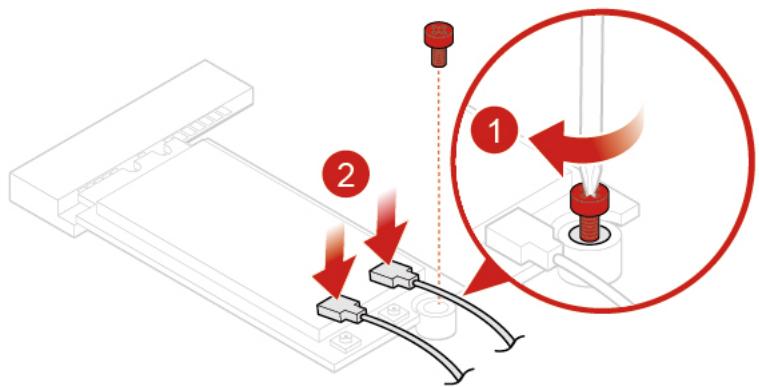

Remplacement de la carte Wi-Fi 40

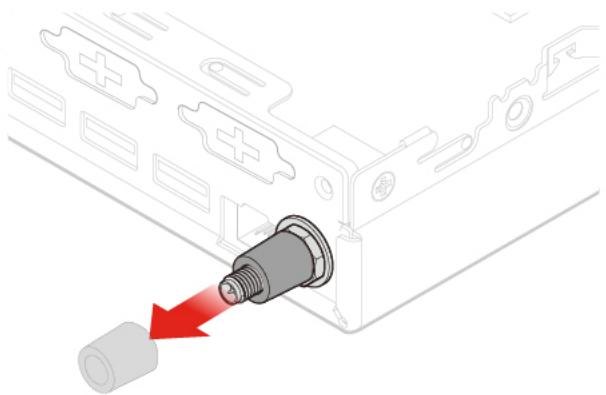

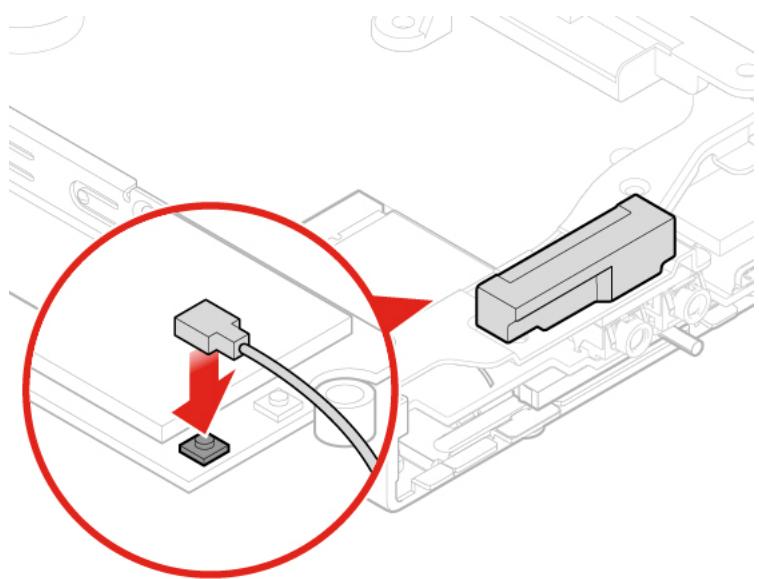

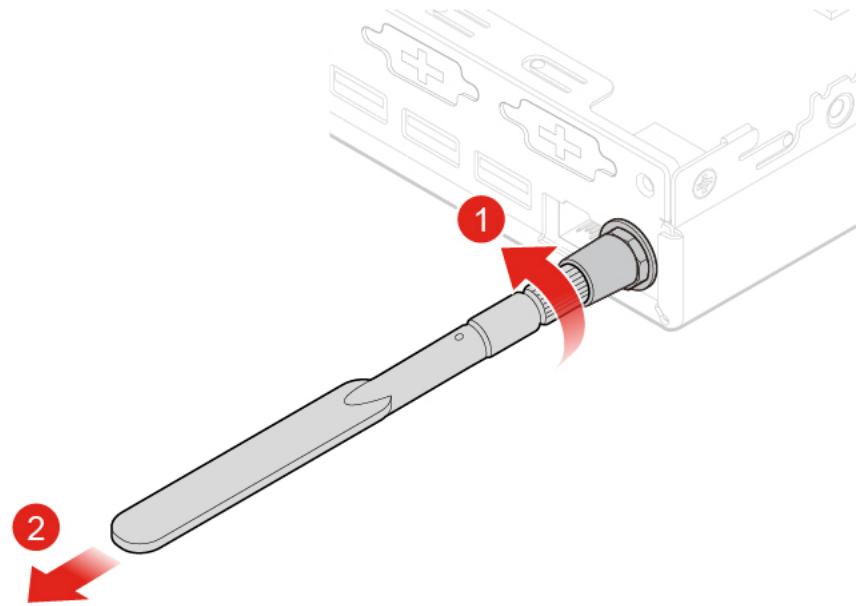

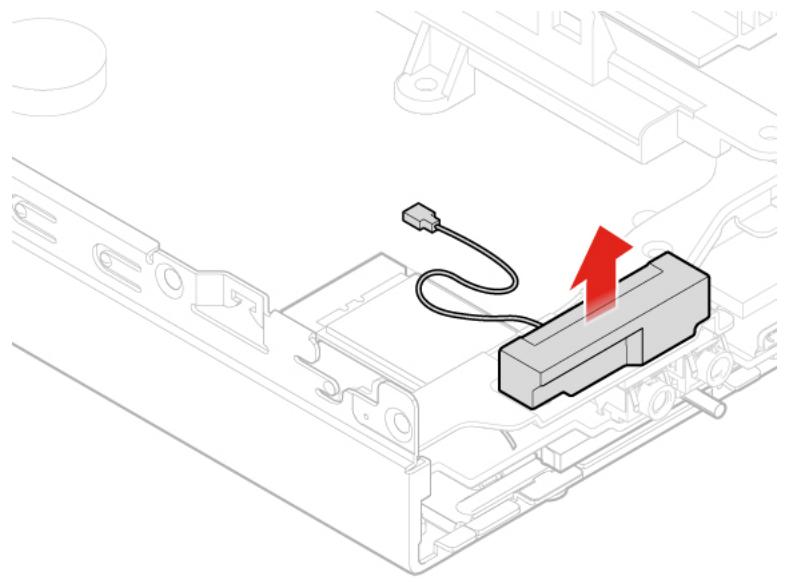

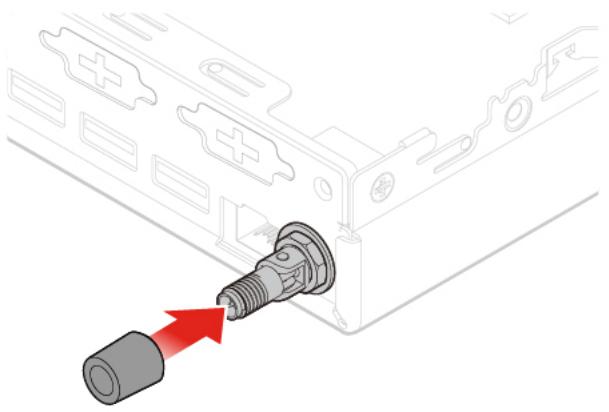

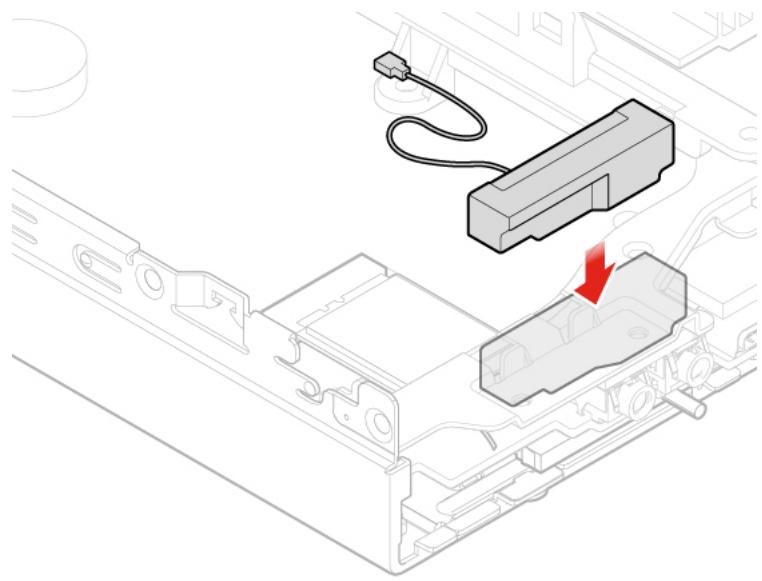

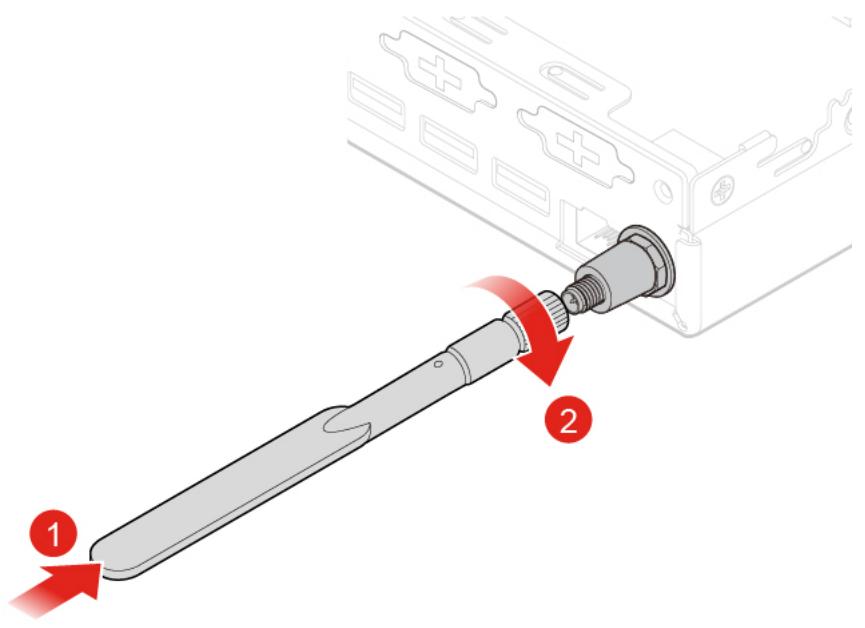

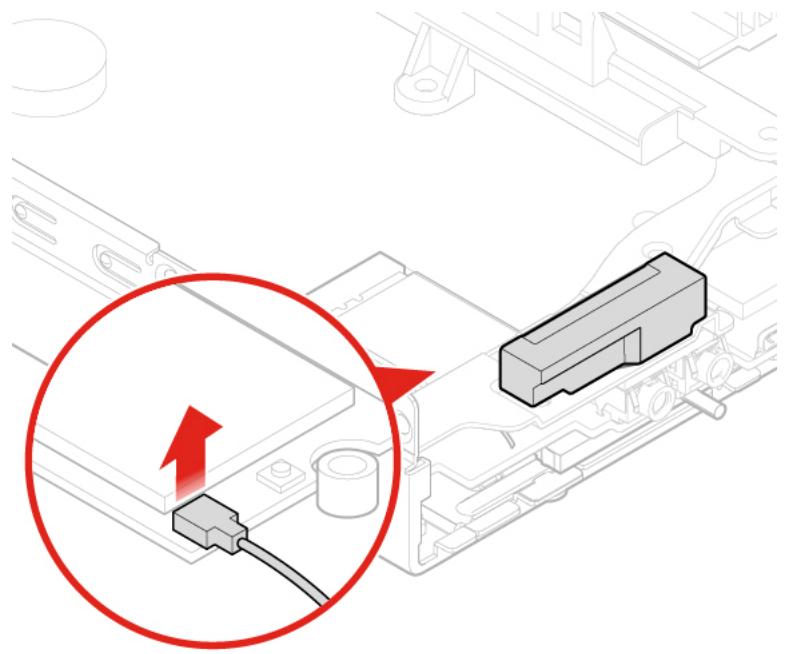

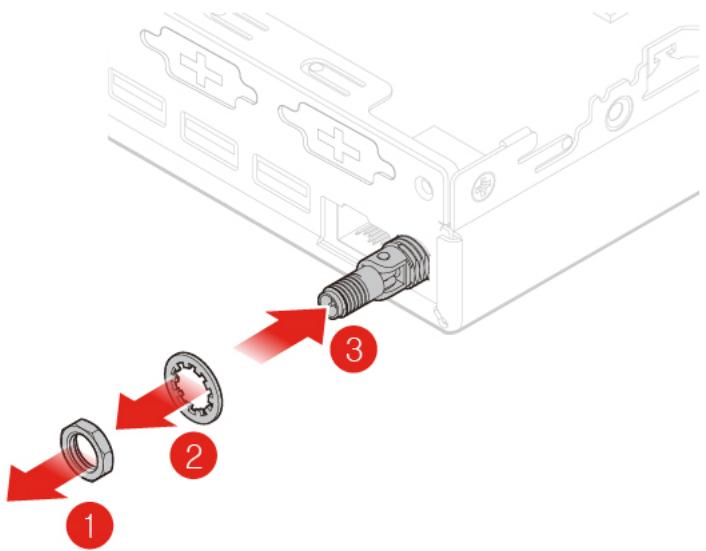

Remplacement des antennes Wi-Fi 45

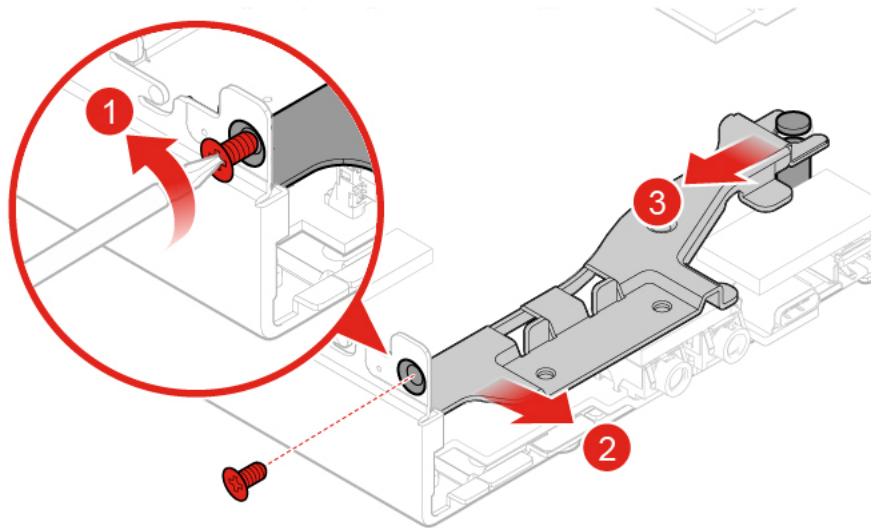

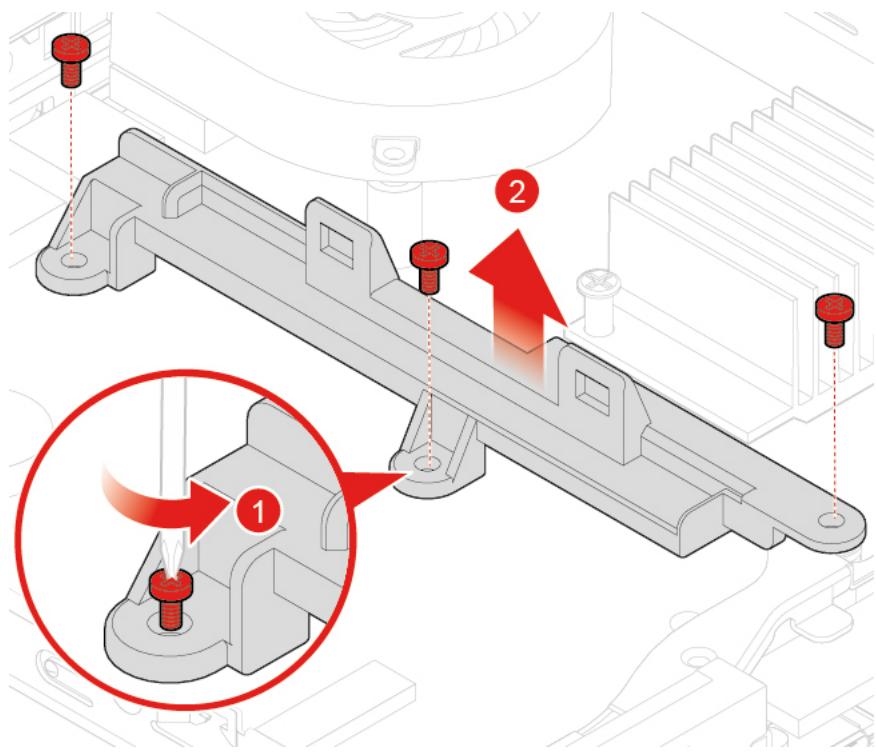

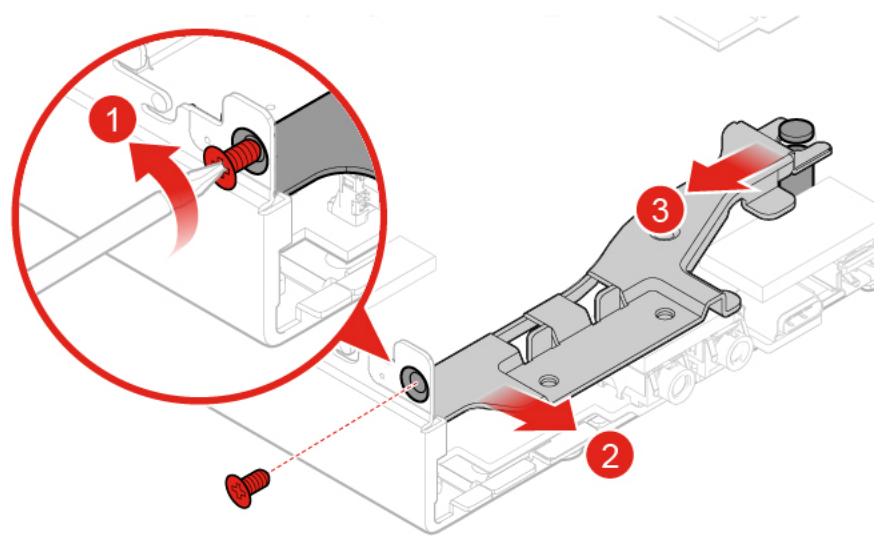

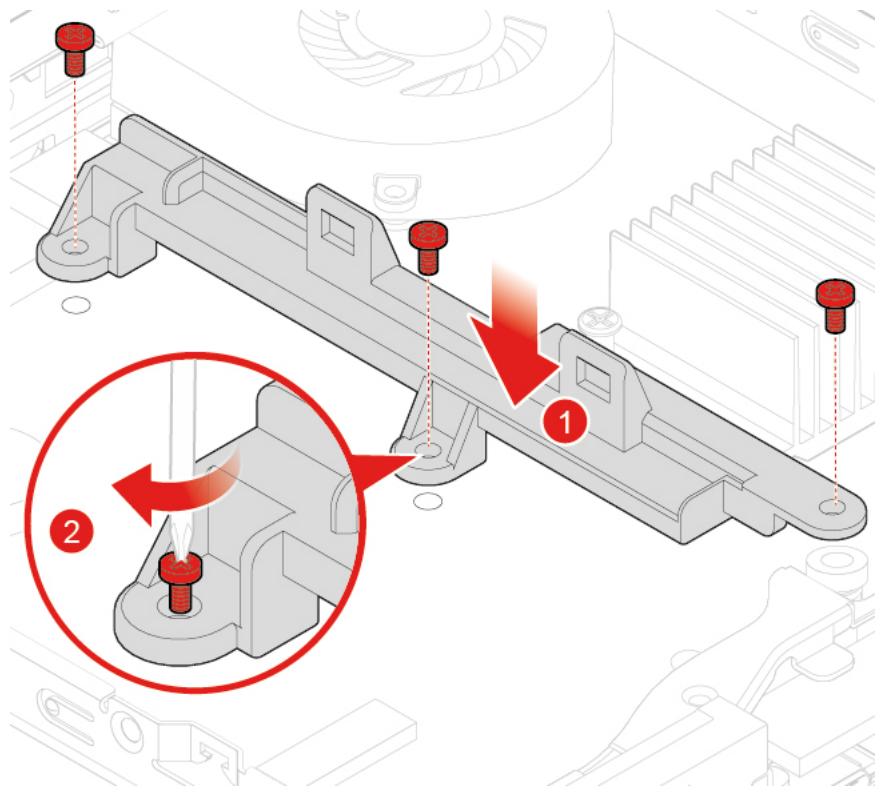

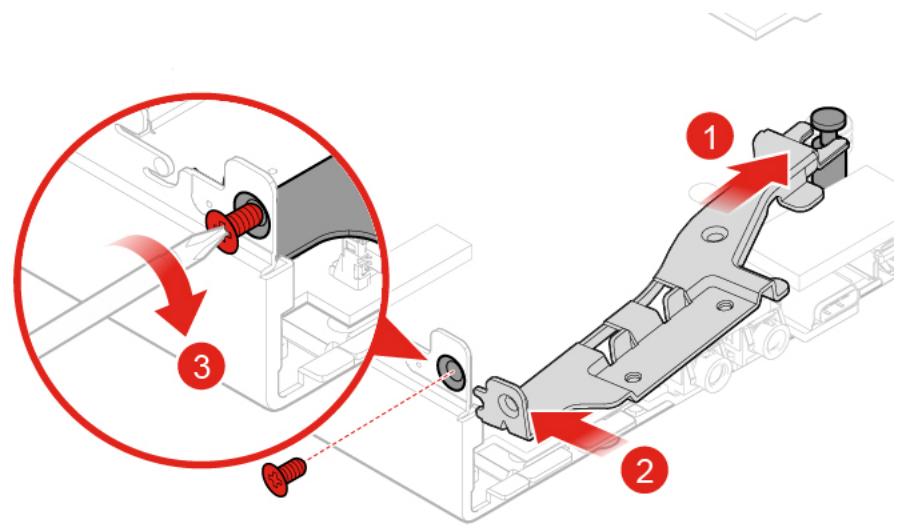

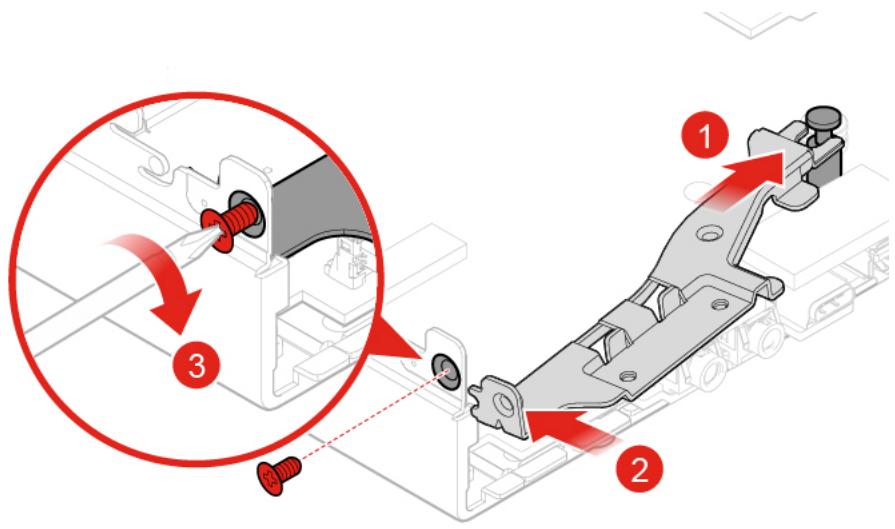

Remplacement du système de retenue de l'antenne 51

Remplacement de la batterie a pile cellulaire 55

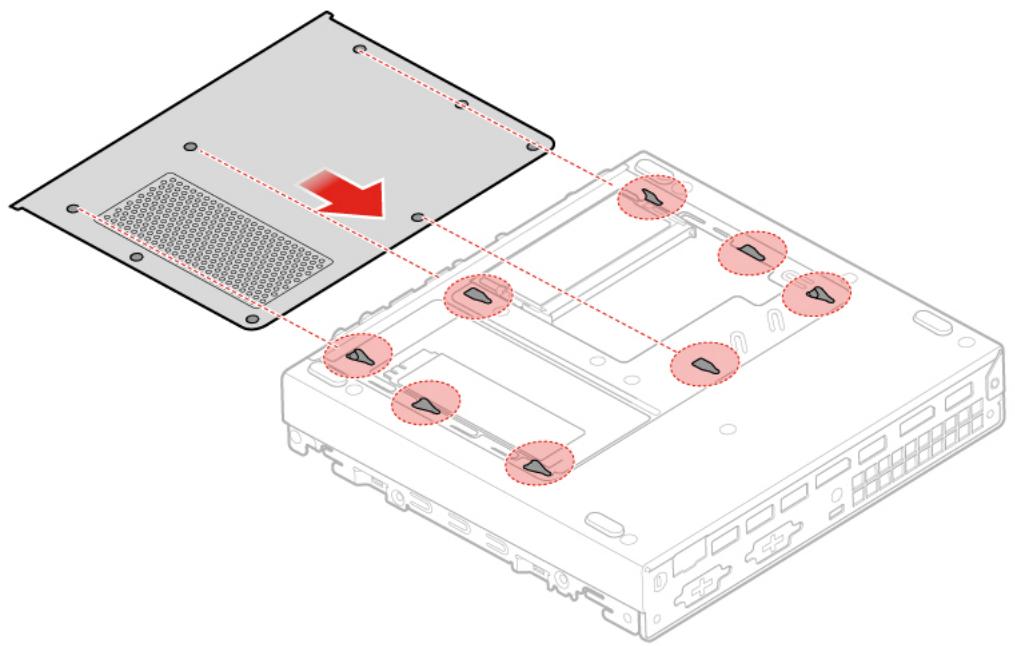

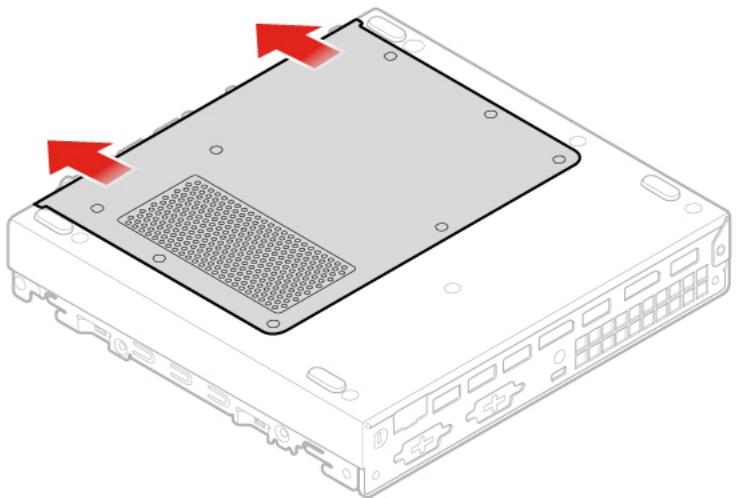

Remplacement du carter inférieur. 57

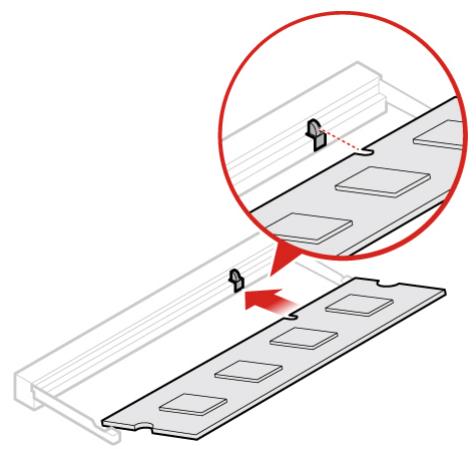

Remplacement du module de mémoire 58

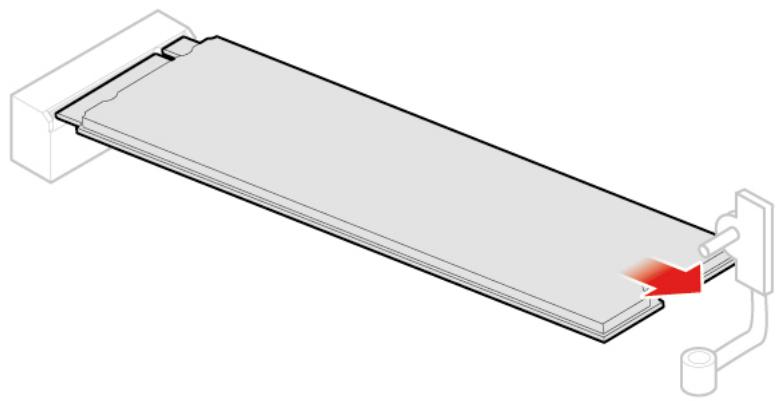

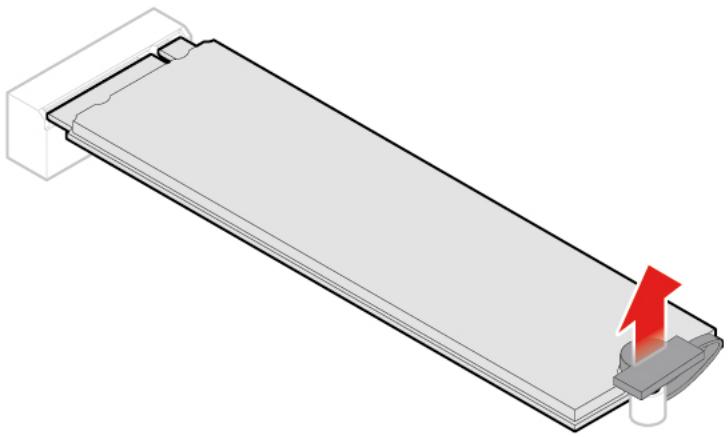

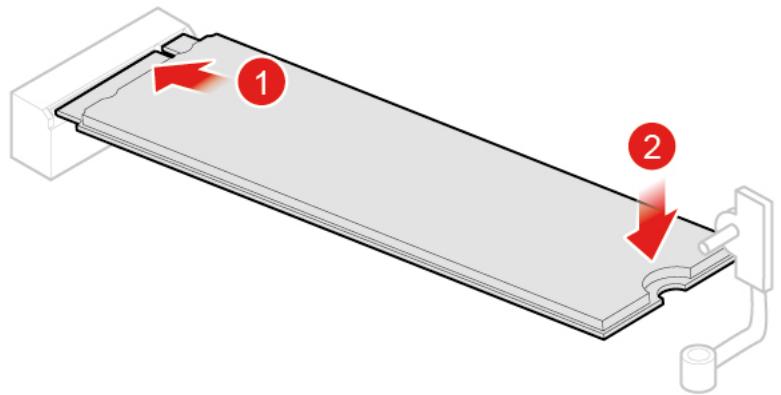

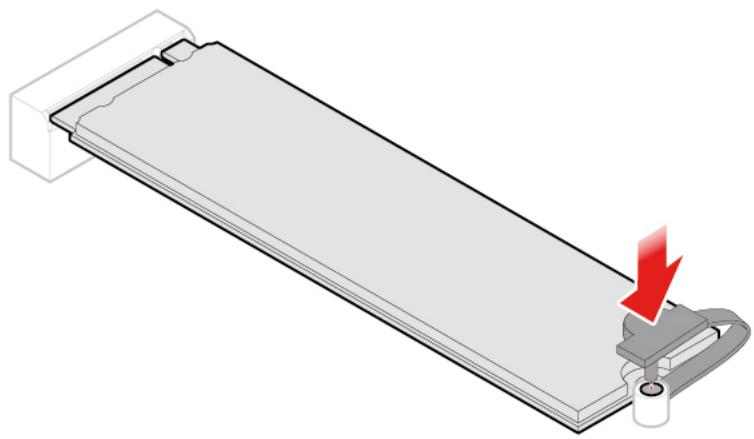

Remplacement de I'unité de stockage M.2 60

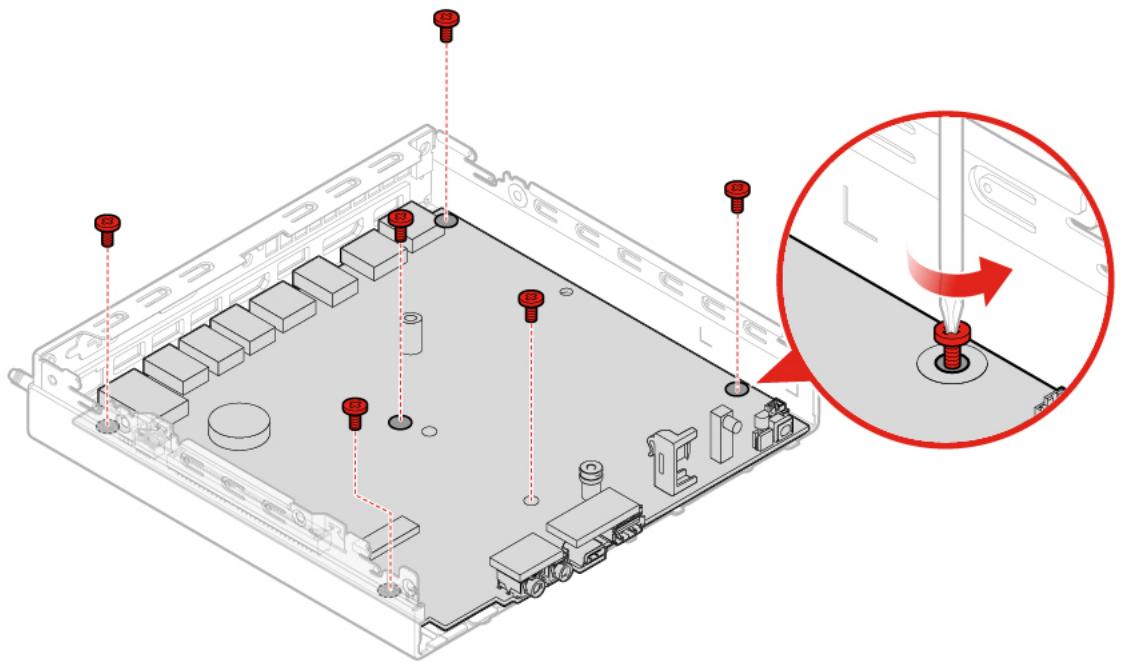

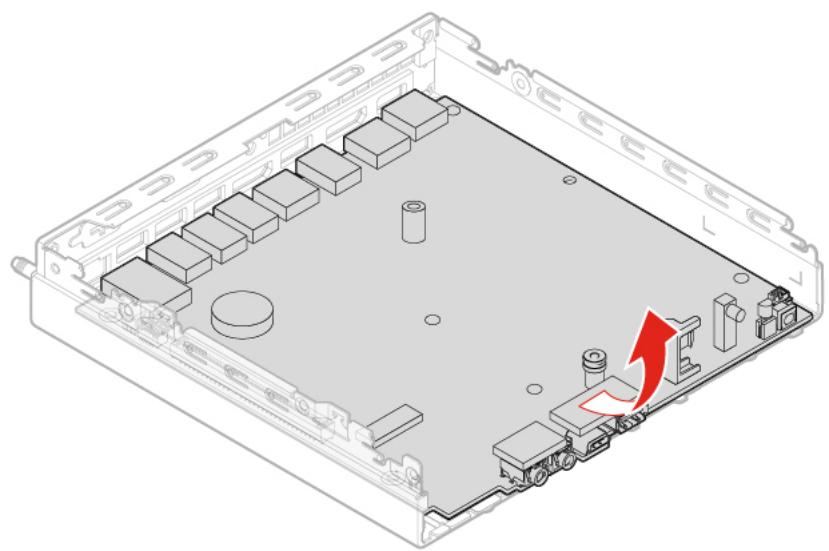

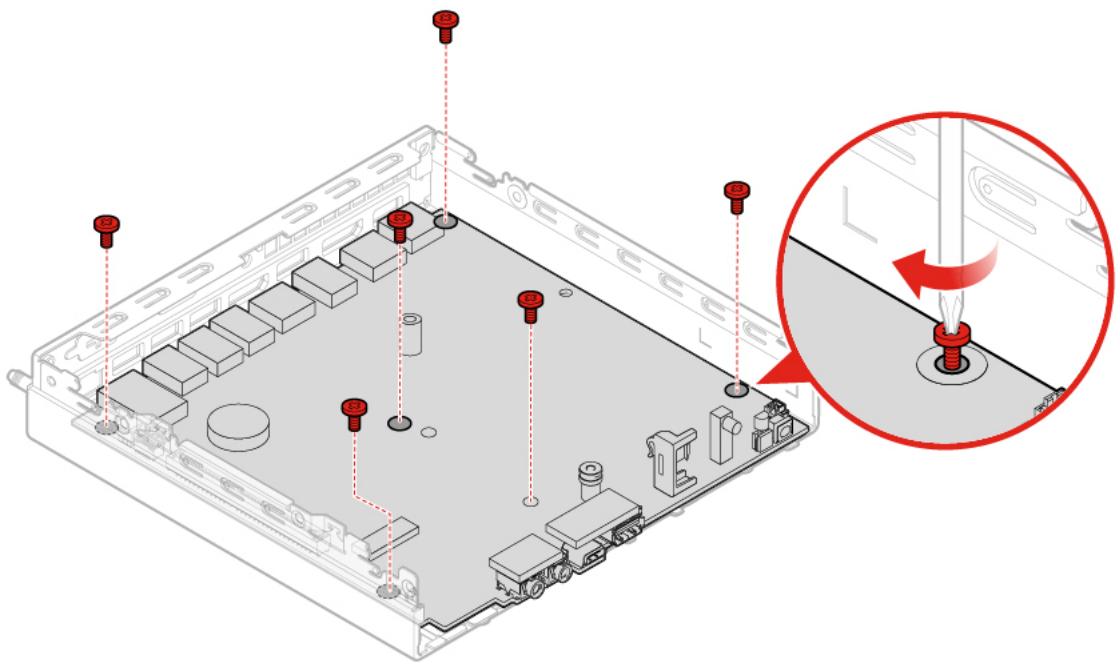

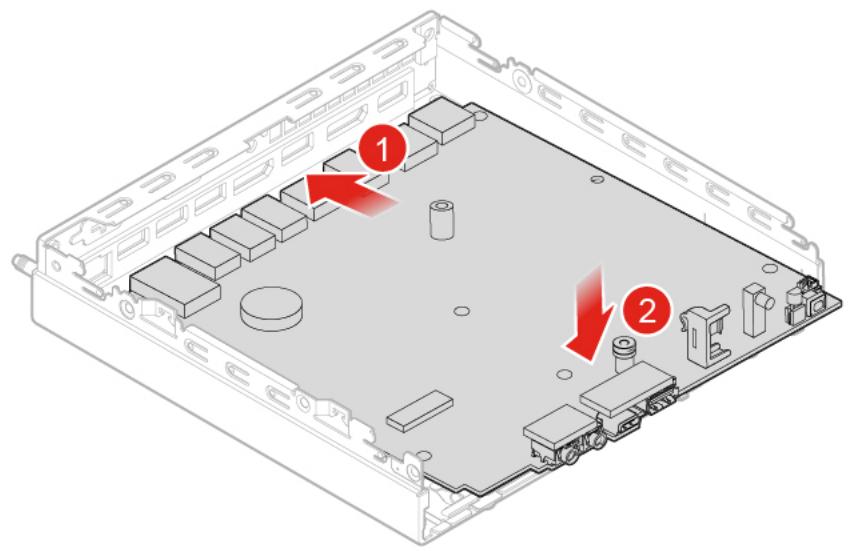

Remplacement de la carte mère et du chassin . 62

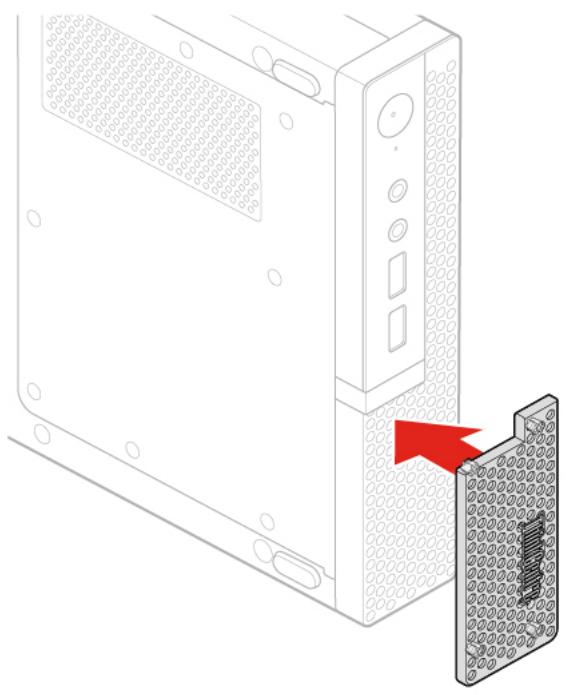

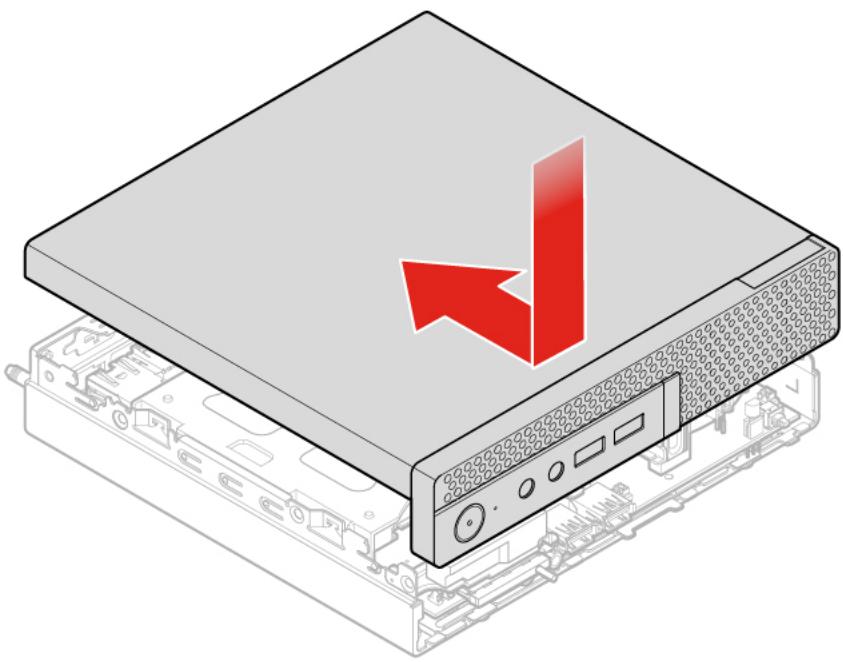

Fin du remplacement de composants 65

Annexe A. Notices 69

Annexe B. Marques 71

Chapitre 1. Présentation

Ce chapitre fournit des informations générales pour vous familiariser avec votre ordinateur.

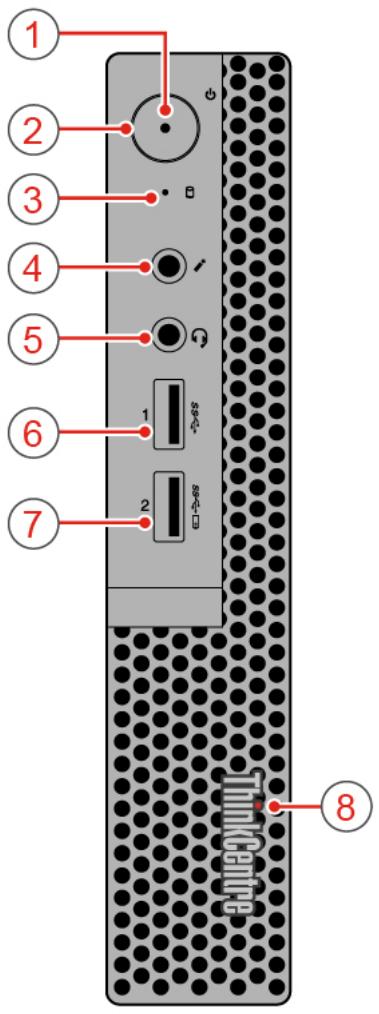

Vue avant

Remarque : Il est possible que le modele de votre ordinateur differe légèrement de l'illustration.

Figure 1. Vue avant

1 Voyant d'alimentation	2 Bouton d'alimentation
3 Indicateur d'état de l'unité de stockage	4 Connecteur du micro
5 Connecteur de casque	6 Connecteur USB 3.0
7 Connecteur Always On USB 3.0	8 Voyant rouge

Voyant d'alimentation

Lorsque ce voyant est allumé, l'ordinateur est sous tension.

2 Bouton d'alimentation

Permet de mettre l'ordinateur sous tension. Si vous ne parvenez pas à mettre l'ordinateur hors tension à partir du système d'exploitation, appuyez sur le bouton d'alimentation pendant au moins quatre secondes pour l'éteindre.

Indicateur d'etat de l'unité de stockage

Cevoyantestallumélorsque l'unitéde stockage estencoursd'utilisation.

4 Connecteur du micro

Permet de brancher un microphone sur votre ordinateur. Vous pouze utiliser un microphone pour enregistrer des sons ou interagir avec votre ordinateur à l'aide du logiciel de reconnaissance vocale.

5 Connecteur de casque

Permet de connecter un micro-casque ou un casque sur votre ordinateur.

6 Connecteur USB 3.0

Permet de connecter un pérophérique compatible USB tel qu'un clavier, une souris, un scanner, une imprimante ou un assistant électronique (PDA). Pour optimiser le transfert de données, connectez un pérophérique USB 3.0 à un connecteur USB 3.0 et non à un connecteur USB 2.0.

7 Connecteur Always On USB 3.0

Permet de connecter un pérophérique nécessitant une connexion USB 2.0 ou 3.0 par exemple un clavier, une souris, un scanner, une imprimante ou un assistant électronique(PDA). Avec le boîtier d'alimentation connecté, vous pouvez charger le pérophérique automatiquement détecté même lorsque l'ordinateur est en mode hibernation ou hors tension.

8Voyant rouge

Lorsque ce voyant est allumé, l'ordinateur est sous tension.

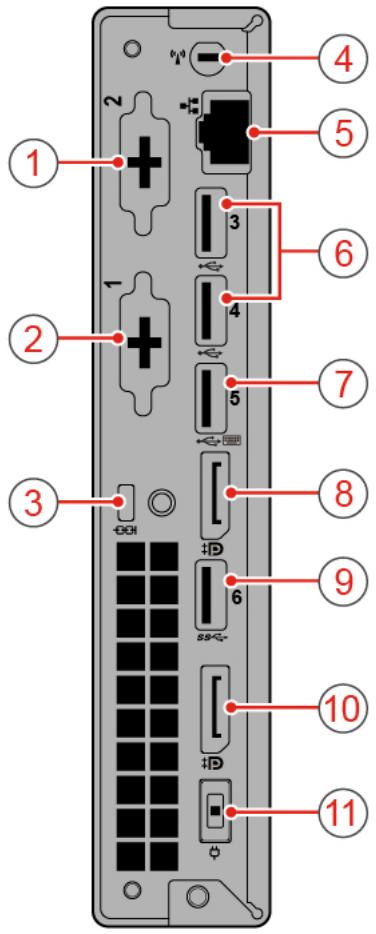

Vue arrière

Remarque : Il est possible que le modele de votre ordinateur differe légèrement de l'illustration.

Figure 2. Vue arrêté

1 Connecteur en option 1	2 Connecteur en option 2
3 Prise de sécurité	4 Emplacement de l'antenne Wi-Fi
5 Port Ethernet	6 Connecteurs USB 2.0
7 Connecteur USB 2.0	8 Connecteur DisplayPort®
9 Connecteur USB 3.0	10 Connecteur DisplayPort
11 Connecteur du boîtier d'alimentation

Connecteur en option 1

Le connecteur de ce logement peut varier selon le modele de l'ordinateur.

2 Connecteur en option 2

Le connecteur de ce logement peut varier selon le modele de l'ordinateur.

3 Prise de sécurité

Permet de fixer un verroude cable Kensington.

4 Emplacement de I'antenne Wi-Fi

Permet d'installer le connecteur de cable d'antenne Wi-Fi arrêté, disponible sur certains modèles. L'antenne Wi-Fi arrêté est installée sur le connecteur de cable de l'antenne Wi-Fi arrêté.

5 Connecteur Ethernet

Permet de connecter un cable Ethernet pour un accès réseau.

6 Connecteur USB 2.0

Permet de brancher un périphérique compatible USB. Pour assurer un transfert de données optimal, branchez un périphérique USB 2.0 à un connecteur USB 2.0.

7 Connecteur USB 2.0

Permet de brancher un périphérique compatible USB. Pour assurer un transfert de données optimal, branchez un périphérique USB 2.0 à un connecteur USB 2.0.

Connecteur DisplayPort

Permet d'envoyer des signaux audio et video depuis l'ordinateur vers un autre périphérique audio ou video, tel qu'un autre écran haute performance.

7 Connecteur USB 3.0

Permet de brancher un périhérique compatible USB. Pour optimiser le transfert de données, connectez un périhérique USB 3.0 à un connecteur USB 3.0 et non à un connecteur USB 2.0.

10 Connecteur DisplayPort

Permet d'envoyer des signaux audio et video depuis l'ordinateur vers un autre périphérique audio ou video, tel qu'un autre écran haute performance.

11 Connecteur du boitier d'alimentation

Permet de brancher le boftier d'alimentation sur l'ordinateur pour alimententer ce dernier.

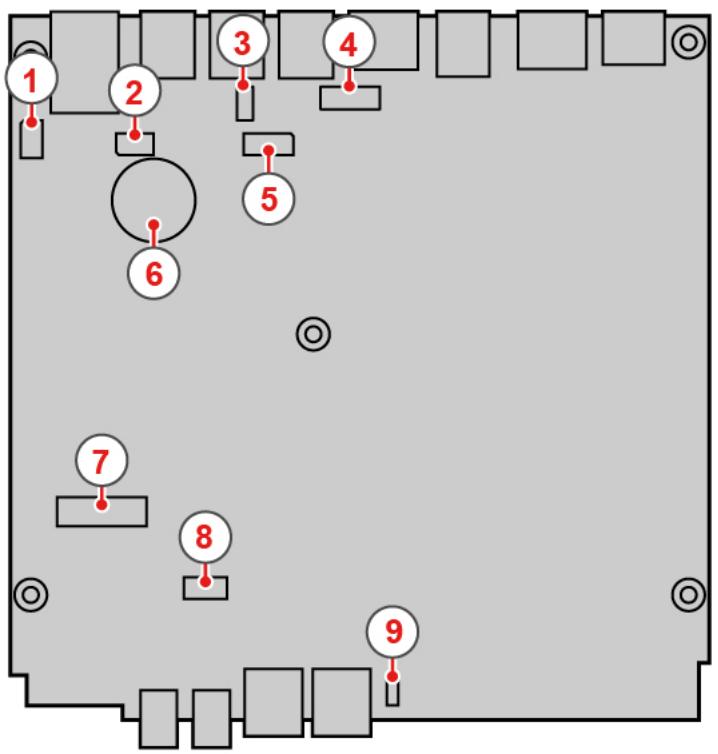

Carte mère

Remarque : Voir « Vue avant » à la page 1 et « Vue arrière » à la page 2 pour obtenir d'autres descriptions de composants.

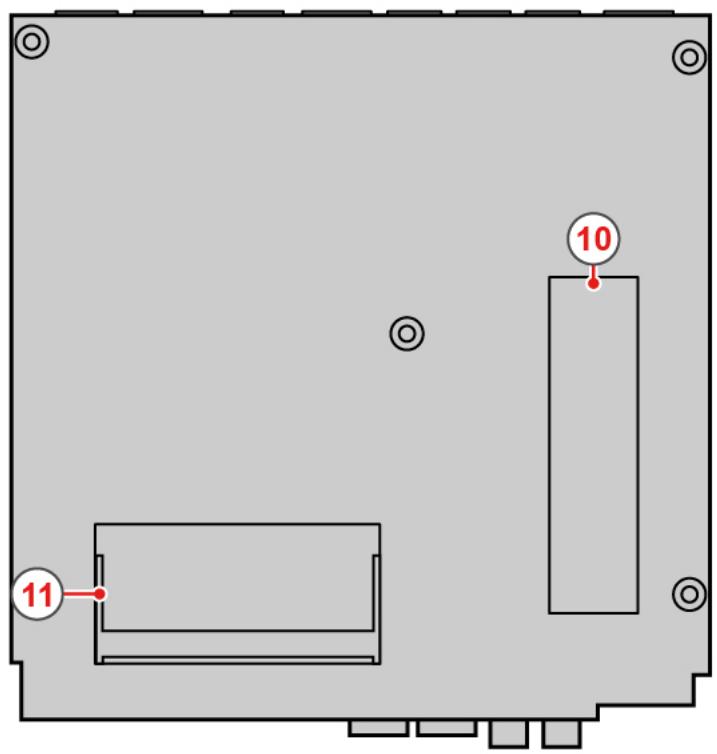

Figure 3. Carte mère

1 Connecteur série 1	2 Connecteur série 2
3 Connecteur USB 2.0	4 Connecteur DisplayPort
5 Connecteur du ventilateur système	6 Batterie à pile cellulaire
7 Logement pour carte Wi-Fi M.2	8 Emplacement de l'unité de stockage
9 Connecteur du haut-parleur interne	10 Emplacement de l'unité de stockage M.2
11 Emplacement mémoire

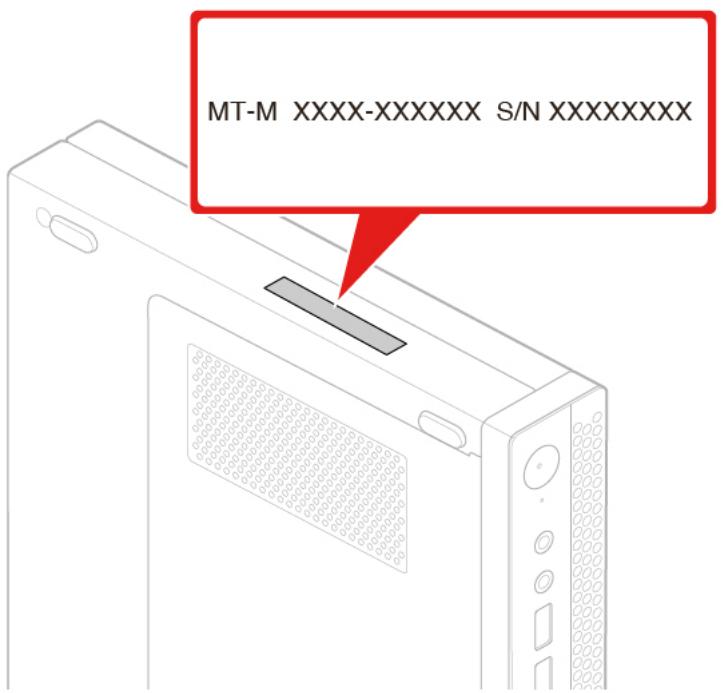

Type de machine et étiquette de modèle

Une étiquette indiquant le type et le modele est apposée sur l'ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier l'ordinateur et de vous proposer un service plus rapide. L'étiquette indiquant le type et le modele est fixée sur la partie supérieure de l'ordinateur, comme illustré.

Figure 4. Type de machine et étiquette de modèle

Chapitre 2. Spécifications

Bloc d'alimentation

• Alimentation de 65 watts avec détention automatique de la tension

Unités de stockage

• Unité de stockage 2,5 pouces
• Unité de stockage M.2

Fonctions video

• La carte graphique intégrée prend en charge les opérations suivantes :

• Connecteur DisplayPort

Fonctions audio

• La carte audio intégrée prend en charge les opérations suivantes :

• Connecteur de casque
  Haut-parleur interne

Fonctions d'entrée-sortie (E/S)

• Connecteurs audio (casque et micro)
• Connecteur DisplayPort
• Connecteur Ethernet
• Connecteur série (en option)
• Connecteur USB de type-C (optionnel)
• Port USB
• Connecteur VGA (en option)

Fonctions réseau

• Réseau local Ethernet
• Réseau local sans fil (en option)
• Bluetooth (en option)

Dimensions physiques

Largeur:35mm
Hauteur:183mm
Profondeur:179mm

Poids (sans emballage)

Configuration maximale à la livraison : 1,1 kg

Déclaration sur le taux de transfert USB

En fonction de nombreux facteurs tels que la capacité de traitement de l'hote et des péripériques, des attributs de fichier et d'autres facteurs relatifs à la configuration du système et de l'environnement

d'exploitation, le taux de transfert réel des différents connecteurs USB sur ce pérophérique peut varier et est inférieur à la vitesse de transfert listée ci-dessous pour chaque pérophérique correspondant.

Périphérique USB	Vitesse de transfert (Gbits/s)
3.1 Gen 1	5
3.1 Gen 2	10
3.2	20

Chapitre 3. Verrouillage de l'ordinateur

Ce chapitre vous montre comment verrouiller l'ordinateur à l'aide des dispositifs de verrouillage afin de préserver sa sécurité.

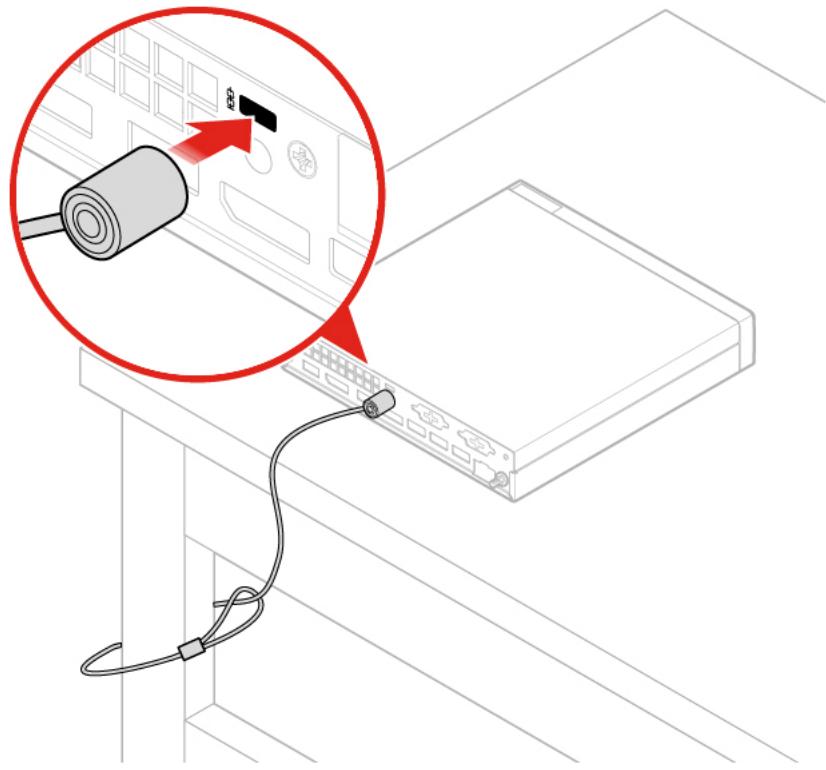

Installation d'un verrou de cable Kensington

Vouss pouvez utiliser un verrou de cable de type Kensington pour fixer l'ordinateur sur un bureau, une table ou tout autre point d'attache non permanent. Le verrou de cable se branche à la prise de sécurité, située à l'arrière de l'ordinateur. En fonction du type selectionné, le verrou de cable fonctionne à l'aide d'une clé ou d'une combinaison. Il permet également de verrouiller les boutons utilisés pour ouvrir le carter de l'ordinateur. Il s'agit du même type de verrou que celui utilisé sur la plupart des ordinateurs portables. Vous pouvez commander un verrou de cable directement auprès de Lenovo en effectuant une recherche sur Kensington à l'adresse suivante: http://www.lenovo.com/support

Figure 5. Installation d'un verrou de cable Kensington

Chapitre 4. Remplacement d'options matérielles

Ce chapitre explique comment remplacer des pieces matérielles sur votre ordinateur.

Avant de remplacer les éléments matériels

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu cette section et le Manuel d'informations sur le produit.

Remarques avant de replacer les éléments matériels

Utilisez uniquement des composants fournis par Lenovo.
- Pour installer ou remplaçer du matériel en option, conformez-vous aux instructions duprésent manuel, ainsi qu'à celles fournies avec votre nouvel équipement.
- Dans de nombreux pays ou régions, la CRU défectueuse doit être returnée à Lenovo. Des informations sont fournies à ce propos avec la CRU ou vous seront communiquées quelques jours après la réception de la CRU.

Manipulation des composants sensibles à l'électricité statique

Ouvrez l'emballage antistatique contenant le nouveau composant uniquement lorsque le composant défectueux a été retire de l'ordinateur et lorsque vous étés prét pour l'installation du nouveau. Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de cause des dommages importants aux composants et options de leur ordinateur.

Lorsque vous manipulez du matériel ou d'autres composants de l'ordinateur, prenez les précautions suivantes pour éviter de les endommager :

• Limitez vos mouvements. Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les options et autres composants de l'ordinateur avec précaution. Tenez les cartes PCI/PCIe, les modules de mémoire, les cartes mère et les microproessesurs par leurs côts. Evitez de poser vos doigs sur la zone de circuits imprimés.
• Empêchez toute autre personne de toucher les options et autres composants.
• Mettez en contact l'emballage antistatique du nouveau composant avec l'obturator en métal d'un emplacement d'extension ou avec toute autre surface métallique non peinte de l'ordinateur ; maintenez ce contact pendant au moins deux secondes. Cela permet de réduire l'électricité statique de l'emballage et de votre corps avant l'installation ou le remplacement d'un composant.
• Si possible, retirez le nouveau composant de son emballage antistatique et installez-le directement sur l'ordinateur sans le déposer. Sinon, posez-le sur son emballage anti-statique, sur une surface plane et lisse.
• Ne placez pas le composant sur le carter de l'ordinateur ni sur toute autre surface métallique.

Identification des unités replacables sur site (y compris les CRU)

• Les unités replacables sur site (FRU) sont des composants de l'ordinateur qui peuvent être mis à niveau ou replacés par un technicien formé. Les unités replacables sur site incluent toutes les CRU. Pour obtenir des informations détaillées sur les FRU, telles que les références FRU et les modèles d'ordinateur pris en charge, consultez le site suivant : http://www.lenovo.com/serviceparts-lookup

• Les unités replacables par l'utilisateur (CRU) sont des composants de l'ordinateur qui peuvent être mis à niveau ou replacés par l'utilisateur.

• CRU en libre service : les CRU en libre service sont facies à installer. Ces CRU peuvent être indépendantes, verrouillées ou fixées par deux vis maximum. Le clavier, la souris et tout périphérique USB sont des exemples de CRU en libre-service. Il vous incombe de replacer des CRU en libre service.

• CRU optionnelles : la manipulation de CRU de service en option nécessite des compétences techniques et, parfois, des outils appropriés (un tournevis, par exemple). Ces CRU sont des composants isolés au sein de l'ordinateur. Elles sont généralement dissimulées par un panneau d'accès fixé par plus de deux vis. Vous devezPTRir les vis et le panneau pour acceder à la CRU spécifique. Les CRU optionnelles peuvent être remplacées et installées par les utilisateurs ou par un technicien de maintenance Lenovo au cours de la période de garantie.

Avant de remplaçer des FRU

Avant de remplacer une FRU, lisez ce qui suit :

• Seul le personne certifié et formé peut réparer l'ordinateur.
• Avant de remplacer une FRU, lisez l'intégrality de cette section sur le remplacement des pièces.
• Soyez extrémement prudent pendant des opérations d'écriture, telles que la copie, la sauvégarde ou le formatage.

Il est possible que les séquences des unités de l'ordinateur dont vous assurez la maintenance aient ete modifiées. Vous risque de supprimer des données ou des programmes si vous selectionnez une unité incorrecte.

• Remplacez uniquement une FRU par une FRU du modele correcte.
  Lorsque you remplacez une FRU, assurez-vous que le modele de l'appareil et le numero de série FRU sont corrects.
• Une FRU ne doit pas etre remplacement en raison d'une panne ponctuelle et non reproducible.
  Les pannes ponctuelles peuvent se produit pour un grand nombre de raisons qui ne sont pas liées à une panne matérielle, comme un rayonnement cosmique, une décharge electrostatique ou des erreurs logicielles. Envisagez le remplacement des FRU uniquement en cas de problèmes récurrents. Si vous pensez qu'une FRU est défectueuse, effacez le journal d'erreur et exécutez le test à nouveau. Si l'erreur ne se produit plus, ne remplacez pas la FRU.
• Remplacez uniquement une FRU défectueuse.

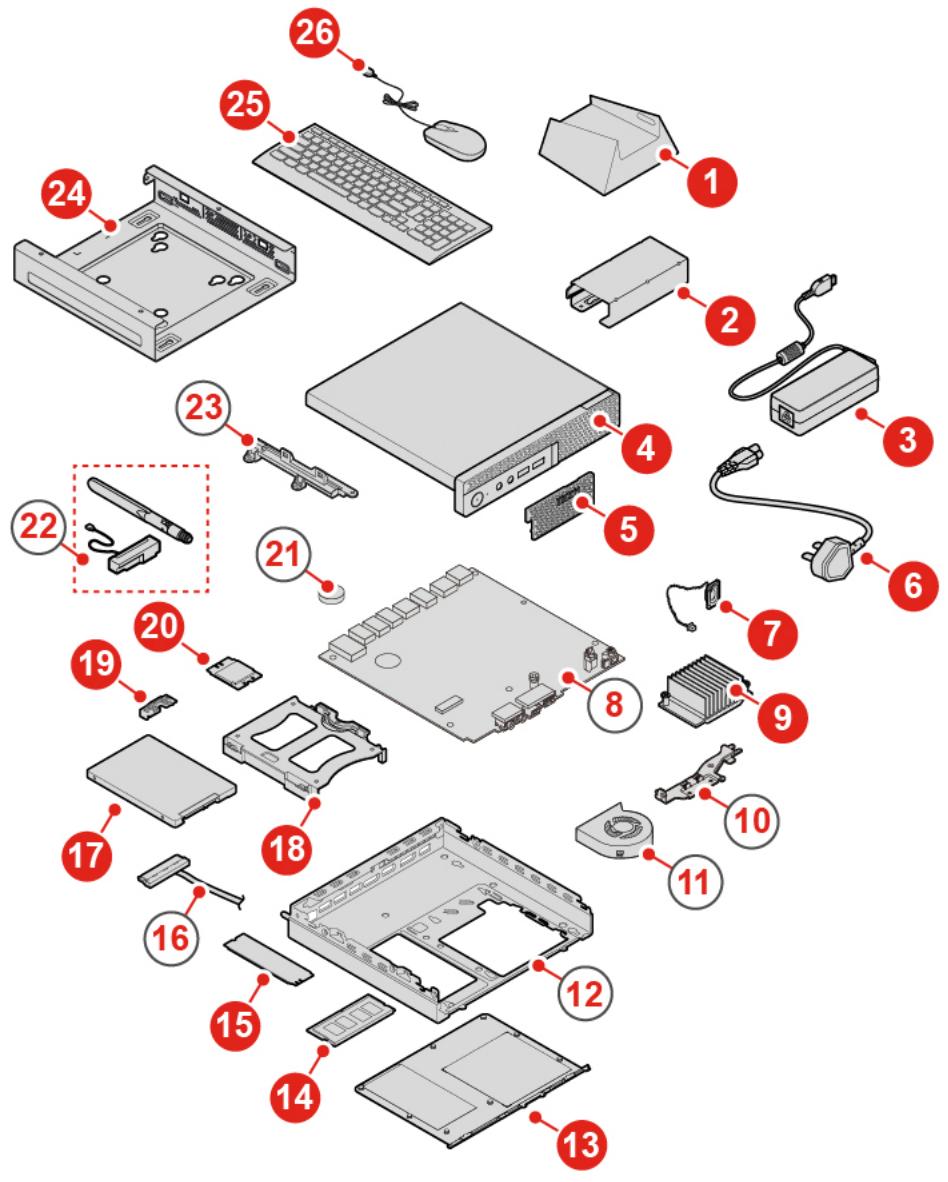

Localisation des unités replacables sur site (y compris les CRU)

Localisation des unités replacables sur site (y compris les CRU) pour les modèles 10TF, 10TG, 10TH, 10TJ et 10TK

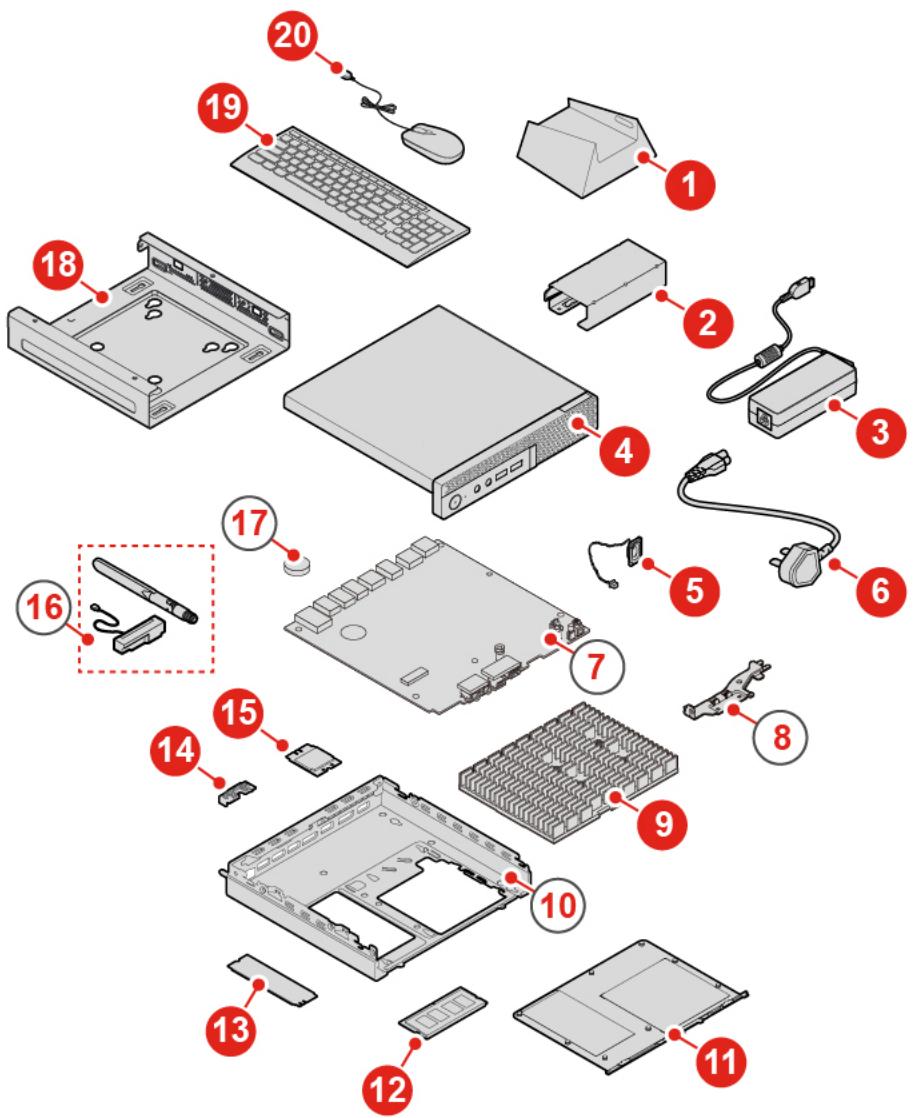

Figure 6. Localisation des unités replacables sur site (y compris les CRU)

Remarques :

• Certains des composants sont en option.
• Pour remplaçer un composant qui n'est pas répertorié ci-dessous, contactez un technicien du centre de services Lenovo. Pour obtenir la liste des numérios de téléphone du support Lenovo, rendez-vous sur le site :

http://www.lenovo.com/serviceparts-lookup

Numéro	Description FRU	CRU en libre service	CRU optionnelle
1	Socle vertical	Oui	Non
2	Système de retenue du boîtier d'alimentation	Oui	Non
3	Boîtier d'alimentation	Oui	Non
4	Carter de l'ordinateur	Oui	Non
5	Protection anti-poussière	Oui	Non
6	Cordon d'alimentation	Oui	Non
7	Haut-parleur interne	Oui	Non
8	Carte mère	Non	Non
9	Dissipateur thermique	Non	Oui
10	Système de retenue de l'antenne	Non	Non
11	Ventilateur du système	Non	Non
12	Boîtier	Non	Non
13	Capot inférieur	Oui	Non
14	Module de mémoire	Oui	Non
15	Unité de stockage M.2	Oui	Non
16	Câble d'unité de stockage	Non	Non
17	Unité de stockage	Non	Oui
18	Support de l'unité de stockage	Non	Oui
19	Blindage de la carte Wi-Fi	Non	Oui
20	Carte Wi-Fi	Non	Oui
21	Batterie à pile cellulaire	Non	Non
22	Antennes Wi-Fi	Non	Non
23	Support de bloc de l'unité de stockage	Non	Non
24	Support de montage VESA®	Oui	Non
25	Clavier ou clavier sans fil	Oui	Non
26	Souris ou souris sans fil	Oui	Non

Localisation des unités replacables sur site (y compris les CRU) pour les modèles 10TL, 10UY, 10V0, 10V1 et 10V2

Figure 7. Localisation des unités replacables sur site (y compris les CRU)

Remarques :

• Certains des composants sont en option.
• Pour remplaçer un composant qui n'est pas répertorié ci-dessous, contactez un technicien du centre de services Lenovo. Pour obtenir la liste des numérios de téléphone du support Lenovo, rendez-vous sur le site :

http://www.lenovo.com/support/phone

Numéro	Description FRU	CRU en libre service	CRU optionnelle
1	Socle vertical	Oui	Non
2	Système de retenue du boîtier d'alimentation	Oui	Non
3	Boîtier d'alimentation	Oui	Non
4	Carter de l'ordinateur	Oui	Non
5	Haut-parleur interne	Oui	Non
6	Cordon d'alimentation	Oui	Non
7	Carte mère	Non	Non
8	Système de retenue de l'antenne	Non	Non
9	Dissipateur thermique	Non	Oui
10	Boîtier	Non	Non
11	Capot inférieur	Oui	Non
12	Module de mémoire	Oui	Non
13	Unité de stockage M.2	Oui	Non
14	Blindage de la carte Wi-Fi	Non	Oui
15	Carte Wi-Fi	Non	Oui
16	Antennes Wi-Fi	Non	Non
17	Batterie à pile cellulaire	Non	Non
18	Support de montage VESA	Oui	Non
19	Clavier ou clavier sans fil	Oui	Non
20	Souris ou souris sans fil	Oui	Non

Remplacement du clavier ou du clavier sans fil

Remarque : Le clavier sans fil est disponible sur certains modèles uniquement.

Remplacement du clavier

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Debranchez de l'ordinateur le cordon de l'ancien clavier.
3. Connectez un nouveau clavier sur le connecteur approprié de l'ordinateur.

Figure 8. Replacement du clavier

Remplacement du clavier sans fil

1. Retirez votre ancien clavier sans fil.
2. Retirez le nouveau clavier sans fil de son emballage.
3. Ouvrez le compartment des piles et insérez-y deux piles AAA en respectant les indicateurs de polarité.

Figure 9. Remplacement du clavier sans fil

1. Retirez le dongle USB du département du clavier ou de la souris sans fil et branche-les sur l'un des connecteur USB de l'ordinateur.
2. Fermez le capot du compartment. Le clavier maintainant prét à l'emploi.

Remplacement de la souris ou de la souris sans fil

Remarque : La souris sans fil est disponible sur certains modèles uniquement.

Remplacement de la souris

1. Mettez l'ordinateur hors tension et débranche tous les cordons d'alimentation des prises de courant.
2. Debranche le cordon de l'ancienne souris de I'ordinateur.
3. Connectez une nouvelle souris au connecteur approprié sur l'ordinateur.

Figure 10. Replacement de la souris

Remplacement de la souris sans fil

1. Debranche la clé USB de votre ordinateur. Puis retirez cette ancienne souris sans fil.
2. Sortez la nouvelle souris sans fil de son emballage.
3. Ouvrez le compartment des piles et insérez-y deux piles AAA en respectant les indicateurs de polarité.

a. Ouvrez le compartment de la batterie.

Figure 11. Ouverture du compartment de la batterie

b. Retirez le dongle USB.

Figure 12. Retrait de la clé USB

c. Connectez le dongle USB à un connecteur USB.

Figure 13. Branchement de la clé USB sur un port USB

d. Installez les piles de la souris.

Figure 14. Installation des piles de la souris

e. Fermez le capot du compartment de la batterie.

Figure 15. Fermetre du capot du compartment de la batterie

f. Activez l'interrupteur d'alimentation.

Figure 16. Activation de l'interrupteur d'alimentation

Remarques :

• Levoyant vert indique que la souris est prete à être utilisée.
• Levoyant clignotant orange signale que le niveau de la batterie est faible.
• Pour augmenter la durée de vie de la batterie, désactive l'interrupteur d'alimentation lorsqu'you n'utilise pas la souris.
• ÀpRES avoir débranché la clé USB de l'ordinateur, rangez-la dans le compartment de la souris sans fil ou dans celui du clavier sans fil.

Remplacement du boîtier d'alimentation

Attention : N'ouvre pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Remplacez le boitier d'alimentation.

Remarque : Il est possible que votre cordon d'alimentation soit différent de l'illustration.

a. Retirez le boftier d'alimentation.

Figure 17. Retrait du boitier d'alimentation

b. Retirez le cordon d'alimentation.

Figure 18. Retrait du cordon d'alimentation

c. Installez le cordon d'alimentation.

Figure 19. Installation du cordon d'alimentation

d. Installez le boitier d'alimentation.

Figure 20. Installation du boitier d'alimentation

Remplacement du socle vertical

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Remplacez le socle vertical.

a. Retirez le socle vertical.

Figure 21. Retrait du socle vertical

b. Installez le socle vertical.

Figure 22. Installation du socle vertical

Remplacement du support de montage VESA

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Remplacez le support de montage VESA.

a. Retirez le support de montage VESA.

Figure 23. Retrait du support de montage VESA

b. Installez le support de montage VESA.

Figure 24. Installation du support de montage VESA

Remplacement du système de retenue du boitier d'alimentation

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Debranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Remplacez le système de retenue du boitier d'alimentation.

a. Retirez le système de retenue du boitier d'alimentation.

Figure 25. Retrait du système de retenue du boîtier d'alimentation

b. Installez le système de retenue du boitier d'alimentation.

Figure 26. Installation du système de retenue du boitier d'alimentation

Retrait du carter de l'ordinateur

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Retrait du carter de l'ordinateur pour les modèles 10TF, 10TG, 10TH, 10TJ et 10TK

ATTENTION :

Mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement ne casvr le carter.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retrait de la protection anti-poussière.

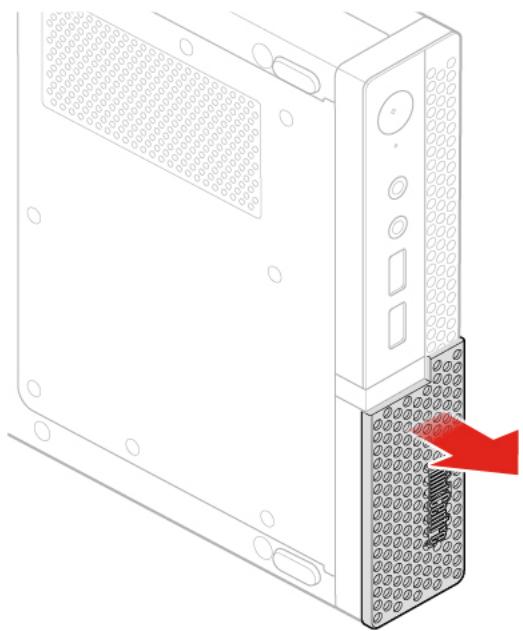

Figure 27. Retrait de la protection anti-poussière

1. Retirez le carter de l'ordinateur.

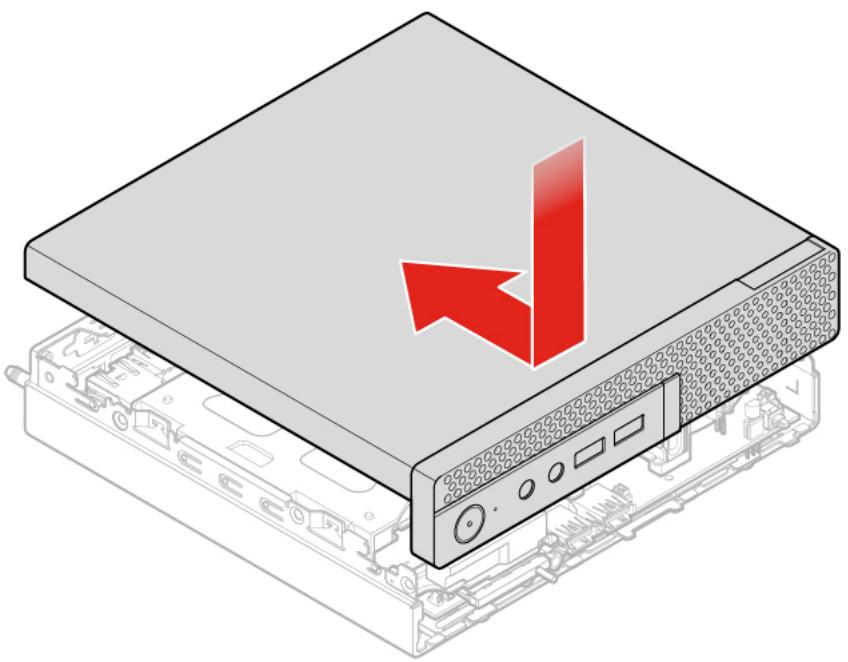

Figure 28. Retrait du carter de l'ordinateur

Retrait du carter de l'ordinateur pour les modèles 10TL, 10UY, 10V0, 10V1 et 10V2

ATTENTION :

Mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement à partir le carter.

1. Retirez tous les supports des unités et mettez hors tension tous les péripériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur.

Figure 29. Retrait du carter de l'ordinateur

Remplacement de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Debranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Remplacez l'unité de stockage.
   a. Retirez l'unité de stockage.

Figure 30. Retrait de l'unité de stockage

b. Débranche le cable de l'unité de stockage de la carte mère.
c. Retirez le support de l'unité de stockage.

Figure 31. Retrait du support de l'unité de stockage

d. Installé le support de l'unité de stockage.

Figure 32. Installation du support d'unité de stockage

e. Connectez le cable de l'unité de stockage à la carte mère.
f. Installez l'unité de stockage.

Figure 33. Installation de l'unité de stockage

1. Remettez le carter de l'ordinateur en place et rebranche les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement du cable de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Retirez l'unité de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK » à la page 30.
5. Remplacez le cable de l'unité de stockage.

a. Retirez le cable de l'unité de stockage.

Figure 34. Retrait du cable de l'unité de stockage

b. Installé le cable de l'unité de stockage.

Figure 35. Installation du cable de l'unité de stockage

1. Remettez le carter de l'ordinateur en place et rebranchez les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement du ventilateur système des modèles 10TF, 10TG, 10TH, 10TJ et 10TK

Attention : N'ouvrez pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Débranche le cable de ventilateur système du connecteur correspondantitué sur la carte mère. Voir « Carte mère » à la page 4.
5. Remplacez le ventilateur système.

a. Retirez le ventilateur système.

Figure 36. Retrait du ventilateur système

b. Installez le ventilateur système.

Figure 37. Installation du ventilateur système

1. Branchez le cable du ventilateur système sur le connecteur correspondantitué sur la carte mère. Voir « Carte mère » à la page 4.
2. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement du dissipateur thermique

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Remplacement du dissipateur thermique pour les modèles 10TF, 10TG, 10TH, 10TJ et 10TK

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Remplacez le dissipateur thermique.

a. Retirez le dissipateur thermique.

Figure 38. Retrait du dissipateur thermique

b. Installez le dissipateur thermique.

Figure 39. Installation du dissipateur thermique

1. Remettez le carter de l'ordinateur en place et rebranchez les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement du dissipateur thermique pour les modèles 10TL, 10UY, 10V0, 10V1 et 10V2

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Remplacez le dissipateur thermique.

a. Retirez le dissipateur thermique.

Figure 40. Retrait du dissipateur thermique

b. Installez le dissipateur thermique.

Figure 41. Installation du dissipateur thermique

1. Remettez le carter de l'ordinateur en place et rebranchez les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement du haut-parleur interne

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Débranche le cable du haut-parleur interne du connecteur correspondant sur la carte mère.
5. Remplacez le haut-parleur interne.

a. Retirez le haut-parleur interne.

Figure 42. Retrait du haut-parleur interne

b. Installez le haut-parleur interne.

Figure 43. Installation du haut-parleur interne

1. Branchez le cable du haut-parleur interne sur le connecteur correspondant sur la carte mère.
2. Remettez le carter de l'ordinateur en place et rebranchez les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement de la carte Wi-Fi

Attention : N'ouvre pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.

2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Retirez le support de l'unité de stockage si nécessaire. Pour plus d'informations, voir « Remplacement de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK » à la page 30.
5. Retirez le dissipateur thermique si nécessaire. Pour plus d'informations, voir « Remplacement du dissipateur thermique » à la page 36.

6. Selon votre modèle d'ordinateur, reportez-vous à l'une des illustrations ci-dessous pour remplaçer la carte Wi-Fi.

7. Type 1

a. Retirez le dispositif de protection de la carte Wi-Fi.

Figure 44. Retrait du dispositif de protection de la carte Wi-Fi

b. Déconnexion des antennes Wi-Fi.

Figure 45. Déconnexion des antennes Wi-Fi

c. Retirez la carte Wi-Fi.

Figure 46. Retrait de la carte Wi-Fi

d. Installez la carte Wi-Fi.

Figure 47. Installation de la carte Wi-Fi

e. Connexion des antennes Wi-Fi.

Figure 48. Connexion des antennes Wi-Fi

f. Installez le dispositif de protection de la carte Wi-Fi.

Figure 49. Installes le dispositif de protection de la carte Wi-Fi

• Type 2

a. Retirez le dispositif de protection de la carte Wi-Fi.

Figure 50. Retrait du dispositif de protection de la carte Wi-Fi

b. Déconnexion des antennes Wi-Fi.

Figure 51. Déconnexion des antennes Wi-Fi

c. Retirez la carte Wi-Fi.

Figure 52. Retrait de la carte Wi-Fi

d. Installes la carte Wi-Fi.

Figure 53. Installation de la carte Wi-Fi

e. Connexion des antennes Wi-Fi.

Figure 54. Connexion des antennes Wi-Fi

f. Installez le dispositif de protection de la carte Wi-Fi.

Figure 55. Installes le dispositif de protection de la carte Wi-Fi

1. Remettez le carter de l'ordinateur en place et rebranchez les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement des antennes Wi-Fi

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Remplacement de l'antenne Wi-Fi avant

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Retirez le support de l'unité de stockage si nécessaire. Pour plus d'informations, voir « Remplacement de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK » à la page 30.
5. Remplacez I'antenne Wi-Fi avant.

a. Débranchez le cable de l'antenne Wi-Fi avant de la carte Wi-Fi.

Figure 56. Débranche le cable de l'antenne Wi-Fi avant de la carte Wi-Fi

b. Retirez l'antenne Wi-Fi avant.

Figure 57. Retrait de l'antenne Wi-Fi avant

c. Installez l'antenne Wi-Fi avant.

Figure 58. Installation de I'antenne Wi-Fi avant

d. Branchez le cable de l'antenne Wi-Fi avant sur la carte Wi-Fi.

Figure 59. Branchement du cable de l'antenne Wi-Fi avant sur la carte Wi-Fi

1. Remettez le carter de l'ordinateur en place et rebranchez les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement de l'antenne Wi-Fi arrêté

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.

2. Debranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.

4. Retirez le support de l'unité de stockage si nécessaire. Pour plus d'informations, voir « Remplacement de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK » à la page 30.
5. Débranche le cable de l'antenne Wi-Fi arrêté de la carte Wi-Fi.
6. Remplacez l'antenne Wi-Fi arrêté.

Remarque : Prenez bien note du cheminement des câbles avant desteroler le cable de l'antenne Wi-Fi arrêté.

a. Retirez l'antenne Wi-Fi arrêté.

Figure 60. Retrait de l'antenne Wi-Fi arrêté

b. Retirez le cache des vis de fixation du cable de l'antenne Wi-Fi arrêté.

Figure 61. Retrait du cache des vis de fixation du cable de l'antenne Wi-Fi arrêté

c. Retirez le cable de l'antenne Wi-Fi arrêté.

Figure 62. Retrait du cable de l'antenne Wi-Fi arrêté

d. Installee le cable de l'antenne Wi-Fi arrêté.

Figure 63. Installation du cable de l'antenne Wi-Fi arrêté

e. Installes le cache des vis pour fixer le cable de l'antenne Wi-Fi arrêté.

Figure 64. Installation du cache des vis pour fixer le cable de l'antenne Wi-Fi arrêté

f. Installez le l'antonne Wi-Fi arrêté.

Figure 65. Installation de l'antenne Wi-Fi arrêté

1. Connectez le cable de l'antenne Wi-Fi arrêté à la carte Wi-Fi.
2. Remettez le carter de l'ordinateur en place et rebranche les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement du système de retenue de l'antenne

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Remplacement du système de retenue de l'antenne pour les modèles 10TF, 10TG, 10TH, 10TJ et 10TK

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Retirez l'unité de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK » à la page 30.
5. Retirez les antennes Wi-Fi avant. Pour plus d'informations, voir « Remplacement des antennes Wi-Fi » à la page 45.
6. Remplacez le système de retenue de l'antenne.

a. Retirez le support de bloc de l'unité de stockage.

Figure 66. Retrait du support de bloc de l'unité de stockage

b. Retirez le système de retenue de l'antenne.

Figure 67. Retrait du système de retenue de l'antenne

c. Installez le système de retenue de l'antenne.

Figure 68. Installation du système de retenue de l'antenne

d. Installez le support de bloc de l'unité de stockage.

Figure 69. Installation du support de bloc de l'unité de stockage

1. Remettez le carter de l'ordinateur en place et rebranche les câbles. Pour plus d'informations, voir « fin du remplacement de composants » à la page 65.

Remplacement du système de retenue de l'antenne pour les modèles 10TL, 10UY, 10V0, 10V1 et 10V2

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Retirez l'antonne Wi-Fi avant. Pour plus d'informations, voir « Remplacement des antennes Wi-Fi » à la page 45.
5. Remplacez le système de retenue de l'antenne.

a. Retirez le système de retenue de l'antenne.

Figure 70. Retrait du système de retenue de l'antenne

b. Installez le système de retenue de l'antenne.

Figure 71. Installation du système de retenue de l'antenne

1. Remettez le carter de l'ordinateur en place et rebranche les câbles. Pour plus d'informations, voir « fin du remplacement de composants » à la page 65.

Remplacement de la batterie à pile cellulaire

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

L'ordinaire comporte une mémoire spéciale qui conserve la date, l'heure et les paramètres des fonctions intégrées, par exemple, les affectations des connecteurs parallelèses (configurations). Une batterie à pile cellulaire conserve ces informations actives lorsqu'on mettez l'ordinaire hors tension.

La batterie à pile cellulaire ne nécessite normalement aucun chargement ou aucune maintenance tout au long de sa durée de vie ; toute fois, aucune batterie à pile cellulaire n'est éternelle. En cas de défaillance de la batterie à pile cellulaire, la date, l'heure et les données de configuration (y compris les mots de passer) sont perdues. L'ordinateur affiche alors un message d'erreur.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Retirez le support de l'unité de stockage si nécessaire. Pour plus d'informations, voir « Remplacement de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK » à la page 30.
5. Retirez le dissipateur thermique si nécessaire. Pour plus d'informations, voir « Remplacement du dissipateur thermique » à la page 36.
6. Remplacez la batterie à pile cellulaire.

a. Appuyez sur le taquet métallique comme indiqué.

Figure 72. Déverrouillage du système de retenue du connecteur du microprocesseur

b. Retirez la batterie à pile cellulaire.

Figure 73. Pivotement du connecteur du microprocesseur vers le haut

c. Installez la batterie à pile cellulaire.

Figure 74. Retrait du microprocesseur

d. Appuyez sur la batterie à pile cellulaire vers le bas jusqu'à ce qu'il s'enclenche.

Figure 75. Installation du microprocesseur

1. Remettez le carter de l'ordinateur en place et rebranche les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Pourmettreau rebut la pile de la batterie,reportez-vous à la section « Consigne relative à la pile cellulaire au lithium » dans Consignes de sécurité et déclaration de garantie.

Remplacement du carter inférieur

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Remplacez le carter inférieur. a. Retirez le carter inférieur.

Figure 76. Retrait du carter inférieur

b. Installez le carter inférieur.

Figure 77. Installation du carter inférieur

1. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement du module de mémoire

Attention : N'ouvre pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Retirez le carter inférieur. Pour plus d'informations, voir « Remplacement du carter inférieur » à la page 57.
5. Remplacez le module de mémoire.

a. Ouvrez le système de retenue du module de mémoire.

Figure 78. Ouverture du système de retenue du module de mémoire

b. Retirez le module de mémoire.

Figure 79. Retrait du module de mémoire

c. Installez le module de mémoire.

Figure 80. Installation du module de mémoire

d. Fermez le système de retenue du module de mémoire.

Figure 81. Fermetre du système de retenue du module de mémoire

1. Remettez le carter de l'ordinateur en place et rebranche les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement de l'unité de stockage M.2

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Retirez le carter inférieur. Pour plus d'informations, voir « Remplacement du carter inférieur » à la page 57.
5. Remplacez l'unité de stockage M.2.

a. Déverrouillez le système de retenue de l'unité de stockage M.2.

Figure 82. Déverrouillage du système de retenue de l'unité de stockage M.2

b. Retirez l'unité de stockage M.2.

Figure 83. Retrait de l'unité de stockage M.2

c. Installes l'unité de stockage M.2.

Figure 84. Installation de l'unité de stockage M.2

d. Verrouillez le système de retenue de l'unité de stockage M.2.

Figure 85. Verrouillage du système de retenue de l'unité de stockage M.2

1. Remettez le carter de l'ordinateur en place et rebranchez les cables. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Remplacement de la carte mère et du chassinis

Attention : N'ouvrez pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.
1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Debranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 28.
4. Retirez le support de l'unité de stockage si nécessaire. Pour plus d'informations, voir « Remplacement de l'unité de stockage des modèles 10TF, 10TG, 10TH, 10TJ et 10TK » à la page 30.
5. Retirez le ventilateur système si nécessaire. Pour plus d'informations, voir « Remplacement du ventilateur système des modèles 10TF, 10TG, 10TH, 10TJ et 10TK » à la page 34.
6. Retirez le dissipateur thermique. Pour plus d'informations, voir « Remplacement du dissipateur thermique » à la page 36.
7. Retirez le haut-parleur interne. Pour plus d'informations, voir « Remplacement du haut-parleur interne » à la page 39.
8. Retirez la carte Wi-Fi. Pour plus d'informations, voir « Remplacement de la carte Wi-Fi » à la page 40.
9. Retirez les antennes Wi-Fi. Pour plus d'informations, voir « Remplacement des antennes Wi-Fi » à la page 45.
10. Retirez le système de retenue de l'antenne. Pour plus d'informations, voir « Remplacement du système de retenue de l'antenne » à la page 51.
11. Retirez le carter inférieur. Pour plus d'informations, voir « Remplacement du carter inférieur » à la page 57.
12. Retirez le module de mémoire. Pour plus d'informations, voir « Remplacement du module de mémoire » à la page 58.
13. Retirez l'unité de stockage M.2. Pour plus d'informations, voir « Remplacement de l'unité de stockage M.2 » à la page 60.
14. Prenez note du cheminement et du branchement des cables, puis débranchez-les tous de la carte mère. Voir « Carte mère » à la page 4.

1. Remplacez la carte mère et le châssis.

Remarque : Saisissez avec précaution la carte mère par les bords.

a. Retirez les vis de fixation de la carte mère.

Figure 86. Retrait des vis de fixation de la carte mère

b. Retirez la carte mère.

Figure 87. Retrait de la carte mère

c. Installez la carte mère.

Figure 88. Installation de la carte mère

d. Installez les vis pour fixer la carte mère.

Figure 89. Installation des vis pour fixer la carte mère

1. Dirigez tous les câbles que vous avez débranchés de la carte mère défailleante, puis branche-les à la nouvelle carte mère. Voir « Carte mère » à la page 4.
2. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 65.

Fin du remplacement de composants

Remplacement de pieces pour les modèles 10TF, 10TG, 10TH, 10TJ et 10TK

Une fois tous les composants installés ou remplacés, remettez en place le carter de l'ordinateur, puis reconnectez les cables.

Pour remettre en place le carter de l'ordinateur et reconnectcer les cables, procedede comme suit :

1. Vérifiez que tous les composants ont été remontés correctement et que vous n'vez pas oublie d'outils ou de vis à l'intérieur de l'ordinateur.
2. Assurez-vous que les cables sont correctement positionnés avant de réinstaller le carter. Veiliez à éloigner les cables et les cordons des charnières et des panneaux latéraux du boîtier de l'ordinateur afin d'éviter toute gène lors de la remise en place du carter.
3. Remettez le carter de l'ordinateur en place.

Figure 90. Remise en place du carter de l'ordinateur

1. Installez la vis de fixation du carter de l'ordinateur.
2. Réinstalléz la protection anti-poussière.

Figure 91. Réinstallation de la protection anti-poussière

1. Placez l'ordinateur en position verticale.
2. Si un dispositif de verrouillage est disponible, utilisez-le pour verrouiller l'ordinateur.
3. Rebranche les câbles et les cordons d'alimentation externes aux connecteurs de l'ordinateur correspondants.

Remplacement de pieces pour les modèles 10TL, 10UY, 10V0, 10V1 et 10V2

Une fois tous les composants installés ou remplacés, remettez en place le carter de l'ordinateur, puis reconnectez les câbles.

Pour remetre en place le carter de l'ordinateur et reconnectcer les cables, procedez comme suit :

1. Vérifiez que tous les composants ont été remontés correctement et que vous n'avez pas oublé d'outils ou de vis à l'intérieur de l'ordinateur.
2. Assurez-vous que les cables sont correctement positionnés avant de réinstaller le carter. Veillez à éloigner les cables et les cordons des charnières et des panneaux latéraux du boîtier de l'ordinateur afin d'éviter toute gène lors de la remise en place du carter.
3. Remettez le carter de l'ordinateur en place.

Figure 92. Remise en place du carter de l'ordinateur

1. Installez la vis de fixation du carter de l'ordinateur.
2. Placez l'ordinateur en position verticale.
3. Si un dispositif de verrouillage est disponible, utilisez-le pour verrouiller l'ordinateur.
4. Rebranche les câbles et les cordons d'alimentation externes aux connecteurs de l'ordinateur correspondants.

Annexe A. Notices

Ce document peut containir des informations ou des références concernant certains produits, logiciels ou services Lenovo non annoncés dans ce pays. Pour plus de détails, référez-vous aux documents d'annexe disponibles dans votre pays, ou adressez-vous à votre partenaire commercial Lenovo. Toute référence à un produit, logiciel ou service Lenovo n'implique pas que seul ce produit, logiciel ou service puisse être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s'il n'enfreint aucun droit de Lenovo. Il est de la responsabilité de l'utilisateur d'évaluer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressement référencés par Lenovo.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans ce document. La remise de ce document ne vous donneaucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez receivevoir des informations concernant l'acquisition de licences, veuillez en faire la commande par écrit à l'adresse suivante :

LE PRESENT DOCUMENT EST LIVRE « EN L'ETAT ». LENOVO DECLINE Toute RESPONSABILITE, EXPLICITE OU IMPLICITE, RELATIVE AUX INFORMATIONS QUI Y SONT CONTENUES, Y COMPRIS EN CE QUI CONCERNE LES GARANTIES DE NON-CONTREFACON, DE VALEUR MARCHANDE OU D'ADAPTATION A VOS BESOINS. Certaines juridictions n'autorisent pas l'exclusion des garanties implicites, auquel cas I'exclusion ci-dessus ne vous sera pas applicable.

Ce document peut conténir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut modifier et/ou améliorer sans préavis les produits et programmes décrits dans ce document.

Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations containues dans ce document n' affectent ni ne modifiert les garanties ou les specifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations containues dans ce document ont été obtenues dans des environnements spécifiques et sont représentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé.

Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies.

Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent enaucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne font paspartie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité.

Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôle. Par consécut, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résultat d'extrapolations. Les résultats peuvent donc varier. Il incombé aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.

Annexe B. Marques

LENOVO, le logo LENOVO et le logo THINKCENTRE sont des marques de Lenovo.

DisplayPort est une marque du groupe Video Electronics Standards Association.

VESA est une marque du groupe Video Electronics Standards Association.

Toutes les autres marques sont la propriété de leurs propriétaires respectifs. © 2019 Lenovo.

Lenovo
