AIRPORT TIME CAPSULE 2 - Routeur Wi-Fi APPLE - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI AIRPORT TIME CAPSULE 2 APPLE

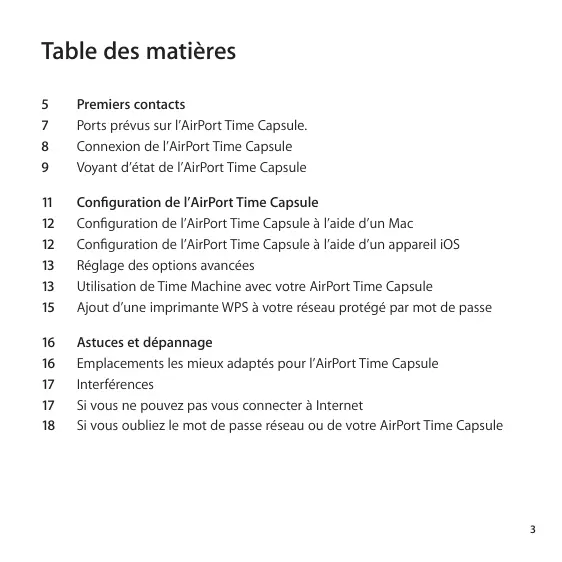

Configuration de l’AirPort Time Capsule Configuration de l’AirPort Time Capsule à l’aide d’un Mac Configuration de l’AirPort Time Capsule à l’aide d’un appareil iOS Réglage des options avancées Utilisation de Time Machine avec votre AirPort Time Capsule Ajout d’une imprimante WPS à votre réseau protégé par mot de passe

Astuces et dépannage Emplacements les mieux adaptés pour l’AirPort Time Capsule Interférences Si vous ne pouvez pas vous connecter à Internet Si vous oubliez le mot de passe réseau ou de votre AirPort Time Capsule

Si l’AirPort Time Capsule ne répond pas Si le voyant d’état orange de l’AirPort Time Capsule se met à clignoter Si vous voulez mettre à jour le logiciel de l’AirPort Time Capsule

En savoir plus, service après-vente et assistance

Caractéristiques et consignes de sécurité d’AirPort Time Capsule

Félicitations pour l’achat de votre AirPort Time Capsule. Commencez par lire ce guide. AirPort Time Capsule vous offre un dispositif de sauvegarde automatisée complète pour les ordinateurs présents sur votre réseau Wi-Fi. Utilisée dans Mac OS X 10.5.7 ou ultérieur, l’application Time Machine facilite et automatise la réalisation de copies de sauvegarde du contenu de tous les ordinateurs du réseau sur une seule AirPort Time Capsule. AirPort Time Capsule est aussi une borne d’accès AirPort Extreme complète offrant une mise en réseau sans fil à double bande simultanée s’appuyant sur la norme 802.11ac. Lorsque vous la configurez, l’AirPort Time Capsule crée deux réseaux Wi-Fi haut débit : ÂÂ un réseau 2,4 GHz pour les appareils 802.11b, 802.11g et 802.11n, tels que les iPhone, les iPod touch et les anciens ordinateurs ; ÂÂ un réseau 5 GHz pour les appareils 802.11n, 802.11a et 802.11ac, tels que les iPhone, iPad, Apple TV et les ordinateurs plus récents. Les dispositifs Wi-Fi se connectent automatiquement au réseau qui leur fournit les meilleures performances et la meilleure compatibilité. L’AirPort Time Capsule partage votre connexion Internet haut débit avec les ordinateurs et appareils de votre réseau.

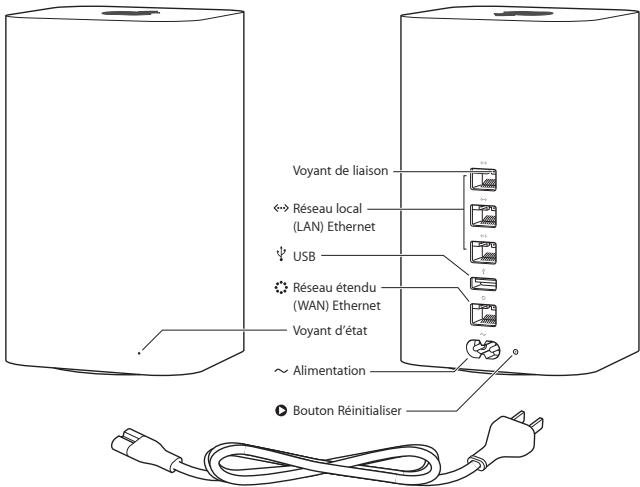

Voyant de liaison Réseau local (LAN) Ethernet USB Réseau étendu (WAN) Ethernet Voyant d’état Alimentation Bouton Réinitialiser Cordon d’alimentation (il se peut que le vôtre se présente sous une forme différente.) 6 Chapitre 1 Premiers contacts Ports prévus sur l’AirPort Time Capsule. L’AirPort Time Capsule est équipée de six ports à l’arrière :

un port réseau étendu (WAN) Gigabit Ethernet (pour la connexion d’un modem DSL ou câble ou pour le raccordement à un réseau Ethernet) ;

trois ports réseau local (LAN) Gigabit Ethernet (pour la connexion d’appareils Ethernet tels que des imprimantes ou des ordinateurs, ou pour le raccordement à un réseau Ethernet) ;

un port USB (pour le branchement d’une imprimante, un disque dur ou un concentrateur compatible USB pour le raccordement de plusieurs périphériques) ;

un port d’alimentation (pour la connexion de l’AirPort Time Capsule à une prise d’alimentation CA). À côté du port d’alimentation se trouve un bouton de réinitialisation pour le dépannage de l’AirPort Time Capsule. Le voyant d’état situé à l’avant affiche l’état du matériel.

Chapitre 1 Premiers contacts 7

Connexion de l’AirPort Time Capsule Avant de brancher l’AirPort Time Capsule, connectez d’abord les bons câbles aux ports que vous souhaitez utiliser : ÂÂ Connectez le câble Ethernet connecté à votre modem DSL ou câble (en cas de connexion à Internet) au port Ethernet WAN (<). ÂÂ Branchez un câble USB sur le port USB (d) de l’AirPort Time Capsule et sur une imprimante, un disque dur ou un concentrateur compatible USB. ÂÂ Branchez un câble Ethernet d’un dispositif Ethernet sur l’un des ports LAN Ethernet (G). Une fois connectés les câbles des matériels que vous souhaitez utiliser, branchez la prise de courant sur le port d’alimentation et l’AirPort Time Capsule sur une prise électrique. Il n’y a pas d’interrupteur de mise sous tension. Important : Utilisez uniquement le cordon d’alimentation fournie avec l’AirPort Time Capsule. Lorsque vous branchez le cordon d’alimentation de l’AirPort Time Capsule sur une prise de courant, le voyant d’état orange s’allume au lancement, puis clignote pendant la configuration. Le voyant d’état passe au vert une fois l’AirPort Time Capsule correctement configurée et connectée à Internet ou à un réseau. Lorsque des câbles Ethernet sont branchés sur les ports Ethernet, les voyants situés au-dessus de ces derniers sont verts et ne clignotent pas. 8 Chapitre 1 Premiers contacts Voyant d’état de l’AirPort Time Capsule Le tableau suivant répertorie les diverses séquences du voyant d’état de l’AirPort Time Capsule et leur signification. Voyant État/Description Éteint L’AirPort Time Capsule est débranchée. Orange continu L’AirPort Time Capsule se lance. Orange clignotant L’AirPort Time Capsule ne parvient pas à établir de connexion avec le réseau ou Internet, ou elle rencontre un problème. Faites appel à Utilitaire AirPort pour obtenir des informations sur la cause du clignotement orange du voyant d’état. Voir « Si le voyant d’état orange de l’AirPort Time Capsule se met à clignoter » à la page 20. Vert fixe L’AirPort Time Capsule fonctionne normalement. Orange et vert clignotant Il peut y avoir un problème pour démarrer. L’AirPort Time Capsule doit redémarrer pour essayer à nouveau. L’AirPort Time Capsule vous permet de : ÂÂ utiliser l’application Time Machine sous Mac OS X 10.5.7 ou ultérieur pour sauvegarder l’intégralité des données des ordinateurs Mac chez vous ; ÂÂ créer un réseau Wi-Fi protégé par un mot de passe, vous connecter à Internet et partager la connexion avec d’autres ordinateurs et appareils Wi-Fi, comme l’iPad, l’iPhone, l’iPod touch et l’Apple TV ; ÂÂ créer un réseau d’invités, protégé ou non par mot de passe, pour offrir un accès à Internet sans fil aux personnes qui vous rendent visite (Les dispositifs qui se connectent au réseau d’invités ont ainsi accès à Internet mais pas à votre réseau local.) ; ÂÂ brancher une imprimante ou un disque dur USB à votre AirPort Time Capsule (Tous les ordinateurs du réseau ont ainsi accès au périphérique.).

Chapitre 1 Premiers contacts 9

iPhone ou iPod touch AirPort Time Capsule 2,4 et 5 GHz Ordinateur 2,4 et 5 GHz Modem câble/DSL iPad 2,4 et 5 GHz vers port USB 10 Chapitre 1 Premiers contacts vers port réseau étendu (WAN) Ethernet à Internet Imprimante réseau Configuration de l’AirPort Time Capsule

Utilisez votre Mac ou un appareil iOS pour configurer l’AirPort Time Capsule. Vous pouvez configurer l’AirPort Time Capsule pour effectuer les opérations suivantes : ÂÂ créer un réseau exploitable par des ordinateurs et dispositifs sans fil pour que ces derniers se connectent à Internet ou communiquent entre eux ; ÂÂ étendre un réseau existant. Si le réseau est connecté à Internet, tous les ordinateurs et dispositifs sans fil présents sur le réseau AirPort peuvent utiliser la connexion Internet. Les ordinateurs connectés à l’AirPort Time Capsule via Ethernet peuvent également accéder au réseau pour partager des fichiers et se connecter à Internet. Si vous faites appel à l’AirPort Time Capsule pour vous connecter à Internet, vous devez disposer d’un compte d’accès haut débit (par modem DSL ou câble) auprès d’un fournisseur d’accès à Internet (FAI) ou d’une connexion par le biais d’un réseau Ethernet. Si vous avez reçu des informations particulières de votre FAI (une adresse IP statique ou l’identifiant du client DHCP), il vous faudra peut-être les saisir dans l’Utilitaire AirPort. Regroupez toutes ces informations avant de configurer votre AirPort Time Capsule.

Configuration de l’AirPort Time Capsule à l’aide d’un Mac Vous avez besoin des éléments suivants : ÂÂ un ordinateur Mac doté de fonctions Wi-Fi ou un ordinateur Mac connecté à votre AirPort Time Capsule par le biais d’un câble Ethernet (afin de pouvoir la configurer) ; ÂÂ OS X 10.7.5 ou ultérieur ; ÂÂ Utilitaire AirPort 6.3 ou ultérieur. Faites appel à Mise à jour de logiciels pour obtenir la dernière version d’OS X et d’Utilitaire AirPort. Configuration : 1 Ouvrez Utilitaire AirPort (accessible depuis le dossier /Applications/Utilitaires/). 2 Sélectionnez votre AirPort Time Capsule, puis cliquez sur Continuer. Si l’AirPort Time Capsule à configurer n’apparaît pas, choisissez-la dans le menu d’état Wi-Fi de la barre des menus. 3 Suivez les instructions à l’écran pour créer un réseau ou en étendre un existant. Configuration de l’AirPort Time Capsule à l’aide d’un appareil iOS Vous avez besoin des éléments suivants : ÂÂ un iPad, iPhone ou iPod touch ; ÂÂ iOS 6.1 ou ultérieur. Vérifiez dans les réglages de votre appareil iOS que vous disposez bien de la dernière version d’iOS. Configuration : 1 Appuyez sur Réglages dans le menu principal, puis sur Wi-Fi. 2 Appuyez sur le nom de l’AirPort Time Capsule. 3 Suivez les instructions à l’écran pour créer un réseau ou en étendre un existant. 12 Chapitre 2 Configuration de l’AirPort Time Capsule Réglage des options avancées Pour définir des options avancées, passez par Utilitaire AirPort sur votre ordinateur ou téléchargez l’utilitaire sous iOS à partir de l’App Store. Vous pouvez y configurer une nouvelle AirPort Time Capsule ou des réglages avancés, tels que les options de sécurité avancées, des réseaux fermés, la durée de bail DHCP, le contrôle d’accès, les options IPv6, parmi de nombreuses autres options. Pour définir des options avancées ou apporter des modifications à un réseau déjà configuré : 1 Sélectionnez le réseau sans fil à modifier. ÂÂ Sur un Mac, passez par le menu d’état Wi-Fi situé dans la barre des menus. ÂÂ Sur un appareil iOS, choisissez le réseau dans les réglages Wi-Fi. Si vous n’avez pas configuré l’AirPort Extreme, le nom de réseau par défaut correspond à « Réseau Apple XXXXXX », où XXXXXX représente les six derniers chiffres de l’identifiant AirPort. 2 Ouvrez Utilitaire AirPort. 3 Sélectionnez l’AirPort Time Capsule de votre choix, puis cliquez sur Modifier. 4 Si le système vous demande un mot de passe, saisissez-le. 5 Ajustez les réglages désirés pour l’AirPort Time Capsule et votre réseau. Utilisation de Time Machine avec votre AirPort Time Capsule L’application Time Machine vous permet de sauvegarder l’intégralité des données de vos ordinateurs, notamment vos photos, votre musique, vos films et vos documents. Après avoir configuré Time Machine, l’application sauvegarde automatiquement et régulièrement le contenu de votre ordinateur.

Chapitre 2 Configuration de l’AirPort Time Capsule 13

Si vous utilisez Mac OS X 10.5.7 ou ultérieur, la première fois que vous vous connectez à votre AirPort Time Capsule, Time Machine vous demande si vous souhaitez l’utiliser pour sauvegarder vos fichiers. Cliquez sur « Utiliser un disque de sauvegarde » ; Time Machine s’occupe du reste. Passez par les préférences Time Machine pour configurer les sauvegardes automatiques, utiliser un autre disque de sauvegarde ou ajuster d’autres réglages. Pour configurer Time Machine sur un ordinateur fonctionnant sous Mac OS X 10.5.7 ou ultérieur : 1 Sélectionnez le menu Pomme > Préférences Système et cliquez sur Time Machine. 2 Faites glisser le commutateur sur ON, puis cliquez sur Choisir un disque 3 Sélectionnez votre AirPort Time Capsule, puis cliquez sur Utiliser le disque. Important : La première copie de sauvegarde avec AirPort Time Capsule et Time Machine peut prendre une nuit ou plus, selon la quantité de données à sauvegarder. Pour accélérer le processus de sauvegarde initial, raccordez votre AirPort Time Capsule à votre ordinateur par câble Ethernet. Lors des sauvegardes suivantes, Time Machine effectue uniquement une copie de sauvegarde des fichiers qui ont été modifiés depuis la sauvegarde précédente, ce qui réduit la durée de l’opération. AirPort Time Capsule est une excellente solution de sauvegarde sans fil pour les ordinateurs portables. Sachant que la première copie de sauvegarde peut nécessiter un certain temps, branchez votre portable sur un adaptateur secteur afin de préserver la batterie et d’éviter l’interruption de la sauvegarde. Si vous éteignez votre Mac ou le mettez en veille pendant la réalisation d’une copie de sauvegarde, Time Machine suspend la sauvegarde et la reprend du même point une fois que le Mac redémarre. Pour en savoir plus sur Time Machine, sélectionnez Aide > Centre d’aide dans le Finder sur un ordinateur Mac, puis tapez Time Machine dans le champ de recherche. 14 Chapitre 2 Configuration de l’AirPort Time Capsule Ajout d’une imprimante WPS à votre réseau protégé par mot de passe Si votre réseau est protégé par un mot de passe avec WPA Personnel ou WPA/WPA2 Personnel, vous pouvez ajouter une imprimante compatible WPS à votre réseau sans avoir à saisir le mot de passe de ce dernier. Lorsque vous autorisez une imprimante à accéder à votre réseau, le nom et l’adresse MAC sans fil (ou identifiant AirPort) de celle-ci sont conservés dans la liste de contrôle d’accès d’Utilitaire AirPort à moins que vous ne les retiriez de la liste. Pour ajouter une imprimante WPS : 1 Ouvrez Utilitaire AirPort sur votre Mac, sélectionnez votre AirPort Time Capsule, puis cliquez sur Modifier. Saisissez un mot de passe si nécessaire. 2 Choisissez « Ajouter une imprimante WPS » dans le menu Borne d’accès. 3 Indiquez le mode d’accès de l’imprimante au réseau : ÂÂ Sélectionnez PIN pour saisir le numéro à huit chiffres fourni avec l’imprimante. ÂÂ Sélectionnez « Première tentative » pour autoriser l’accès de l’imprimante essayant de rejoindre le réseau. Une fois l’imprimante connectée au réseau, passez par les Préférences imprimantes et scanners pour la choisir. Consultez la documentation qui accompagne votre imprimante pour en savoir plus. Pour supprimer l’imprimante, cliquez sur Réseau dans Utilitaire AirPort, sur Contrôle d’accès programmé, sélectionnez l’imprimante, puis cliquez sur Supprimer (–).

Chapitre 2 Configuration de l’AirPort Time Capsule 15

Astuces et dépannage

Vous pouvez rapidement résoudre la plupart des problèmes pouvant survenir avec l’AirPort Time Capsule en suivant les conseils donnés dans ce chapitre. Emplacements les mieux adaptés pour l’AirPort Time Capsule En suivant les recommandations suivantes, l’AirPort Time Capsule sera en mesure d’atteindre une portée sans fil maximale et une couverture réseau optimale. ÂÂ Placez l’AirPort Time Capsule dans un endroit dégagé avec peu d’obstacles (meubles volumineux ou murs). Ne la placez pas à proximité de surfaces métalliques. ÂÂ Placez l’AirPort Time Capsule sur une table ou sur une surface offrant une bonne ventilation sous et autour de l’appareil. Ne la placez pas sur de la moquette ou autre matière moelleuse, car cette dernière est susceptible de bloquer les orifices de ventilation. ÂÂ Si vous placez l’AirPort Time Capsule derrière un meuble, laissez au moins trois centimètres entre l’AirPort Time Capsule et le bord du meuble. ÂÂ Évitez de placer l’AirPort Time Capsule dans une zone entourée de surfaces métalliques (sur au moins trois côtés). ÂÂ Si vous placez l’AirPort Time Capsule dans un centre multimédia avec votre équipement stéréo, évitez d’entourer complètement l’AirPort Time Capsule de câbles audio, vidéo ou d’alimentation. Positionnez-la de façon à ce que les câbles passent d’un seul côté. Laissez autant d’espace que possible entre l’AirPort Time Capsule et les câbles.

ÂÂ Ne placez pas de livres, papiers ou autre objet au-dessus de l’AirPort Time Capsule. Ceux-ci risquent d’interférer avec son refroidissement. ÂÂ Placez l’AirPort Time Capsule à au moins 8 mètres de tout four à micro-ondes, téléphone sans fil à 2,4 GHz ou autre source d’interférences. Interférences Plus la source d’interférences est éloignée, plus le risque de problème est faible. Les choses suivantes peuvent interférer avec la communication AirPort : ÂÂ Les fours à micro-ondes. ÂÂ Les pertes de fréquence radio DSS (Direct Satellite Service). ÂÂ Le câble coaxial d’origine ayant pu être fourni avec une antenne satellite. Contactez le fabricant du produit pour obtenir des câbles plus récents. ÂÂ Certains dispositifs électriques tels que les lignes à haute tension, les voies ferrées et les centrales électriques. ÂÂ Les téléphones sans fil qui fonctionnent sur la fréquence porteuse de 2,4 ou 5 GHz. Si vous rencontrez des problèmes avec votre téléphone ou lors de transmissions avec l’AirPort, changez le canal que l’AirPort Time Capsule utilise ou celui que votre téléphone exploite. ÂÂ Des bornes d’accès adjacentes qui utilisent des canaux voisins. Ainsi, si un appareil A est réglé sur le canal 1, la borne d’accès B doit faire appel au canal 6 ou 11. Si vous ne pouvez pas vous connecter à Internet ÂÂ Essayez de vous connecter à Internet directement à partir de votre ordinateur. Si vous ne parvenez pas à vous connecter, vérifiez que vos réglages réseau sont corrects. S’ils s’avèrent corrects, contactez votre fournisseur d’accès à Internet (FAI). ÂÂ Veillez à vous connecter au bon réseau sans fil.

Chapitre 3 Astuces et dépannage 17

Si vous oubliez le mot de passe réseau ou de votre AirPort Time Capsule Si vous oubliez le mot de passe réseau ou de votre AirPort Time Capsule, il vous est possible de le réinitialiser. Pour réinitialiser le mot de passe : 1 À l’aide d’un objet pointu (un stylo à bille, par exemple) maintenez le bouton de réinitialisation enfoncé pendant une seconde. Important : Si vous maintenez ce bouton enfoncé pendant plus d’une seconde, il est possible que vous perdiez les réglages de votre réseau. 2 Sélectionnez votre réseau AirPort. ÂÂ Sur un Mac, utilisez le menu d’état du Wi-Fi, dans la barre des menus, pour sélectionner le réseau créé par l’AirPort Time Capsule (le nom du réseau reste inchangé). ÂÂ Sur un appareil iOS, choisissez le réseau dans les réglages Wi-Fi. 3 Ouvrez Utilitaire AirPort. Si Utilitaire AirPort n’est pas installé sur votre ordinateur, vous pouvez le télécharger à la page support.apple.com/fr_FR/downloads/#airport. Si Utilitaire AirPort n’est pas installé sur votre appareil iOS, vous pouvez l’installer depuis l’App Store. 4 Sélectionnez votre AirPort Time Capsule, puis cliquez sur Modifier. 5 Cliquez sur Borne d’accès, puis attribuez un autre mot de passe à votre AirPort Time Capsule. 6 Cliquez sur Sans fil, puis choisissez un mode de chiffrement dans le menu local « Sécurité d’accès sans fil ». Attribuez un autre mot de passe à votre réseau AirPort. 7 Cliquez sur Mettre à jour pour redémarrer l’AirPort Time Capsule et charger les nouveaux réglages. 18 Chapitre 3 Astuces et dépannage Si l’AirPort Time Capsule ne répond pas Débranchez-la puis rebranchez-la à nouveau. Si l’AirPort Time Capsule ne répond toujours pas, il se peut que vous soyez amené à rétablir les réglages d’origine par défaut. Important : La réinitialisation des réglages de l’AirPort Time Capsule efface tous les réglages et les rétablit à leur état d’origine. Pour rétablir les réglages d’origine de l’AirPort Time Capsule :

Utilisez un objet pointu (un stylo à bille, par exemple) pour appuyer sur le bouton de réinitialisation jusqu’à ce que le voyant d’état clignote rapidement (pendant environ 5 secondes). L’AirPort Time Capsule se réinitialise avec les réglages suivants : ÂÂ L’AirPort Time Capsule reçoit son adresse IP via DHCP. ÂÂ Le nom du réseau redevient « Réseau Apple XXXXXX » (les XXXXXX représentant les six derniers chiffres de l’identifiant AirPort). ÂÂ Le mot de passe de l’AirPort Time Capsule devient public. Si l’AirPort Time Capsule ne répond toujours pas, procédez ainsi : 1 Débranchez l’AirPort Time Capsule. 2 Utilisez un objet pointu pour maintenir enfoncé le bouton de réinitialisation tout en connectant l’AirPort Time Capsule.

Chapitre 3 Astuces et dépannage 19

Si le voyant d’état orange de l’AirPort Time Capsule se met à clignoter Il se peut que le câble Ethernet ne soit pas correctement branché ou qu’un problème se présente avec votre fournisseur d’accès à Internet ou les réglages de l’AirPort Time Capsule. Si vous êtes connecté à Internet avec un modem câble ou DSL, le modem n’est peut-être plus connecté au réseau ou à Internet. Même si le modem semble fonctionner correctement, essayez de débrancher son alimentation, attendez quelques secondes puis rebranchez-la. Assurez-vous que l’AirPort Time Capsule est directement reliée au modem par câble Ethernet avant de rebrancher le modem. Pour en savoir plus sur l’origine du clignotement du voyant, ouvrez Utilitaire AirPort, sélectionnez votre AirPort Time Capsule, puis cliquez sur Modifier pour afficher les informations détaillant la raison du clignotement. Vous pouvez également cocher la case « Contrôler les problèmes de la borne d’accès » dans les Préférences AirPort. Si la borne d’accès présente des problèmes, Utilitaire AirPort s’ouvre et vous aide à résoudre les problèmes. Si vous voulez mettre à jour le logiciel de l’AirPort Time Capsule Apple met régulièrement Utilitaire AirPort à jour. Pour télécharger la dernière version : ÂÂ Sur un ordinateur Macintosh, accédez à l’adresse www.apple.com/fr/support/airport. ÂÂ Sur un appareil iOS, accédez à l’App Store. Il vous est également possible de mettre à jour le programme interne de l’AirPort Time Capsule lors de sa publication. 20 Chapitre 3 Astuces et dépannage Pour mettre à jour le programme interne de l’AirPort Time Capsule à partir d’un Mac : 1 Ouvrez Utilitaire AirPort. 2 Sélectionnez l’AirPort Time Capsule. 3 Cliquez sur Mettre à jour en regard du numéro de version. Pour mettre à jour le programme interne de l’AirPort Time Capsule à partir d’un appareil iOS : ÂÂ Ouvrez Utilitaire AirPort, sélectionnez votre AirPort Time Capsule, puis l’option Version.

Chapitre 3 Astuces et dépannage 21

En savoir plus, service après-vente et assistance

Pour obtenir plus d’informations sur l’utilisation de l’AirPort Time Capsule, accédez au site web et utilisez l’aide à l’écran. Ressources en ligne Pour obtenir les toutes dernières informations sur l’AirPort Time Capsule, consultez la page www.apple.com/fr/wifi. Pour enregistrer votre AirPort Time Capsule, accédez à la page www.apple.com/register. Pour en savoir plus sur l’assistance AirPort, pour consulter les forums contenant des informations et des commentaires spécifiques sur le produit et pour télécharger les dernières mises à jour des logiciels Apple, consultez la page www.apple.com/fr/support. Pour obtenir une assistance en dehors des États-Unis, consultez le site www.apple.com/support et choisissez au besoin votre pays dans le menu local. Aide en ligne Pour en savoir plus sur le fonctionnement d’Utilitaire AirPort avec l’AirPort Time Capsule, ouvrez Utilitaire AirPort sur votre Mac, puis choisissez Aide > Aide Utilitaire AirPort.

Obtention d’un service de garantie Si l’AirPort Time Capsule est endommagée ou ne semble pas fonctionner correctement, suivez les conseils de cette brochure, de l’aide à l’écran et des ressources en ligne. Si l’AirPort Time Capsule ne fonctionne toujours pas correctement, rendez-vous à la page www.apple.com/fr/support, puis cliquez sur le lien « Consulter votre couverture de service et d’assistance » pour en savoir plus pour faire réparer l’appareil encore sous garantie. Emplacement du numéro de série de l’AirPort Time Capsule Le numéro de série se trouve sous l’AirPort Time Capsule

Chapitre 4 En savoir plus, service après-vente et assistance 23

Caractéristiques et consignes de sécurité d’AirPort Time Capsule Caractéristiques d’AirPort Time Capsule ÂÂ Bande de fréquence : 2,4 GHz et 5 GHz ÂÂ Normes : 802.11 DSSS 1 et 2 Mbits/s, 802.11a, 802.11b, 802.11g, 802.11n et 802.11ac Interfaces ÂÂ 1 RJ-45 10/100/1000Base-T Gigabit Ethernet WAN (<) ÂÂ 3 RJ-45 10/100/1000Base-T Gigabit Ethernet LAN (G) ÂÂ Bus universel en série (USB d) 2.0 ÂÂ Wi-Fi 802.11ac double bande simultanée Conditions ambiantes ÂÂ Température de fonctionnement : de 0 à 35 ºC ÂÂ Température de stockage : de -25 à 60 ºC ÂÂ Humidité relative (en fonctionnement) : de 20 % à 80 % ÂÂ Humidité relative (en stockage) : de 10 % à 90 % (sans condensation) Taille et poids ÂÂ Longueur : 98,0 mm ÂÂ Largeur : 98,0 mm ÂÂ Hauteur : 168 mm ÂÂ Poids : 1,48 Kg

Adresses MAC (Media Access Control) matérielles L’AirPort Time Capsule dispose de trois adresses matérielles : ÂÂ L’identifiant AirPort : deux adresses utilisées pour identifier l’AirPort Time Capsule sur un réseau sans fil. ÂÂ L’identifiant Ethernet : il peut être nécessaire de fournir cette adresse à votre fournisseur d’accès à Internet afin de connecter votre AirPort Time Capsule à Internet. Utilisation de votre AirPort Time Capsule en toute sécurité ÂÂ La seule façon d’éteindre complètement votre AirPort Time Capsule est de la débrancher de sa source d’alimentation. ÂÂ Pour connecter ou déconnecter l’AirPort Time Capsule, veillez à tenir la prise par ses côtés. Éloignez les doigts de la partie métallique de la prise. ÂÂ Vous ne devez pas ouvrir votre AirPort Time Capsule sans raison, même si elle est débranchée. Si vous devez faire réparer votre AirPort Time Capsule, consultez la rubrique « En savoir plus, service après-vente et assistance » à la page 22. ÂÂ Ne forcez jamais de connecteur dans un port. Si vous avez du mal à connecter le connecteur et le port, ceux-ci ne sont probablement pas compatibles. Assurez-vous que le connecteur est compatible avec le port et que vous avez correctement inséré le connecteur dans celui-ci.

Chapitre 5 Caractéristiques et consignes de sécurité d’AirPort Time Capsule 25

Cet appareil doit être utilisé à l’intérieur.

China Battery Statement © 2013 Apple Inc. Tous droits réservés. Apple, le logo Apple, AirPort, AirPort Extreme, Apple TV, iPad, iPhone, iPod touch, Mac, Mac OS, Mac OS X, Time Capsule et Time Machine sont des marques d’Apple Inc. déposées aux États-Unis et dans d’autres pays. App Store est une marque de service d’Apple Inc., déposée aux États-Unis et dans d’autres pays. Taiwan Battery Statement iOS est une marque commerciale ou une marque de Cisco, déposée aux États-Unis et dans d’autres pays et utilisée sous licence. Les autres noms de produits et de sociétés mentionnés ici peuvent être des marques de leurs sociétés respectives.

www.apple.com/fr/airport www.apple.com/fr/support/airport F034-7179-A Printed in XXXX
