Type de produit	Commutateur Gigabit Ethernet ProSafe à 5 ports
Modèle	GS105GE (GS105v4)
Ports	5 ports RJ-45 10/100/1000 Mbps avec auto-négociation
Dimensions (L × P × H)	94 × 104 × 28 mm
Poids	300 g
Alimentation	Adaptateur secteur CA 12V / 1A (12W max) inclus
Consommation électrique	4W max
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	10 à 90% sans condensation
Normes réseau supportées	IEEE 802.3i (10BASE-T), 802.3u (100BASE-TX), 802.3ab (1000BASE-T), 802.3x (contrôle de flux)
Fonctions avancées	Jumbo frames 9720, priorité IEEE 802.1p, DSCP, compatible Windows/Mac OS/NetWare/Linux
Débit max (par port)	10 M: 14 880 pps, 100 M: 148 800 pps, 1000 M: 1 488 000 pps (paquets de 64 octets)
Table d'adresses MAC	4 000 entrées
Mémoire tampon	128 Ko intégrée
Indicateurs lumineux	Voyant alimentation (vert), voyants de port (activité et vitesse)
Montage	Surface plane ou fixation murale (vis non fournies)
Contenu de la boîte	Commutateur, adaptateur secteur, guide d'installation, carte d'info support/garantie
Garantie	Garantie limitée NETGEAR (détails sur la carte fournie)
Certifications	FCC Classe B, EN 55022, VCCI, CE, C-Tick
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Adaptateur secteur disponible en pièce détachée. Pour toute réparation, contacter le support NETGEAR.
Informations générales	Enregistrer le produit sur netgear.fr/support pour bénéficier du support téléphonique.

FOIRE AUX QUESTIONS - GS105GE NETGEAR

Comment installer le commutateur NETGEAR GS105GE ?

Placez le commutateur sur une surface plane ou fixez-le au mur (vis non fournies). Branchez chaque périphérique réseau à l'aide d'un câble Ethernet (Cat5e ou supérieur pour 1000 Mbps) dans l'un des 5 ports. Connectez l'adaptateur secteur à l'arrière du commutateur, puis branchez-le à une prise électrique. Vérifiez que le voyant d'alimentation est allumé.

Que faire si le voyant d'alimentation ne s'allume pas ?

Assurez-vous que l'adaptateur secteur est correctement connecté au commutateur et à une prise sous tension. Vérifiez la prise (interrupteur en position Marche) et utilisez uniquement l'adaptateur NETGEAR fourni. Si le problème persiste, le commutateur peut être défectueux.

Quelle est la longueur maximale du câble Ethernet ?

Chaque câble Ethernet doit mesurer moins de 100 mètres pour garantir une connexion fiable. Utilisez des câbles de catégorie 3 (10 Mbps), catégorie 5 (100 Mbps) ou catégorie 5e (1000 Mbps) avec connecteurs RJ-45.

Comment fixer le commutateur au mur ?

Utilisez des vis (non fournies) adaptées à la surface murale. Le commutateur dispose de trous de fixation au dos. Assurez-vous de laisser un espace d'environ 5 cm autour pour la ventilation. Placez-le dans un endroit sec, à l'abri du soleil et des sources de chaleur.

Le GS105GE prend-il en charge les câbles Cat5e pour le gigabit ?

Oui, le commutateur est compatible avec les câbles Cat5e (et Cat6, Cat6a) pour des connexions Gigabit Ethernet (1000 Mbps). Pour 100 Mbps, un câble Cat5 suffit.

Comment savoir si la connexion est à 10, 100 ou 1000 Mbps ?

Chaque port RJ-45 possède deux voyants. Pour une connexion 10/100 Mbps, un seul voyant est allumé. Pour une connexion 1000 Mbps, les deux voyants sont allumés. Le voyant clignote lors de l'activité réseau.

Que faire si un port ne s'allume pas ou reste allumé en permanence ?

Vérifiez que le câble est bien inséré des deux côtés et que le périphérique connecté est sous tension. Assurez-vous que le câble mesure moins de 100 mètres. Si le périphérique utilise une carte réseau, vérifiez son installation. Testez avec un autre câble ou port.

Quelles sont les dimensions exactes du commutateur ?

Les dimensions sont : 94 mm de largeur, 104 mm de profondeur et 28 mm de hauteur. Il pèse 300 g. Il est conçu pour être posé sur une surface plane ou fixé au mur.

Comment enregistrer mon produit NETGEAR ?

Notez le numéro de série situé sous le commutateur. Rendez-vous sur netgear.fr/support pour enregistrer votre produit. L'enregistrement est nécessaire pour bénéficier du support téléphonique.

Le GS105GE est-il compatible avec mon système d'exploitation ?

Oui, le commutateur est compatible avec Windows, Mac OS, NetWare et Linux. Il s'agit d'un périphérique plug-and-play : aucune configuration logicielle n'est nécessaire.

MODE D'EMPLOI GS105GE NETGEAR

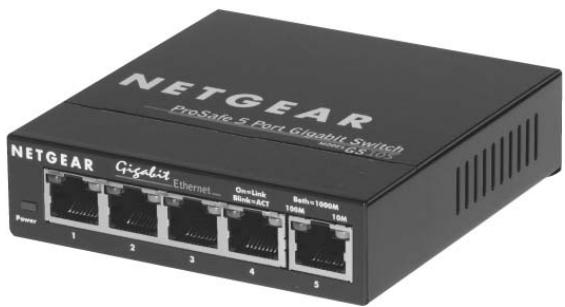

Commutateur Gigabit Ethernet ProSafe à 5 ports GS105v4

Durée approximative de l'installation : 5 à 10 minutes

Contenu de la boîte

La boîte contient :

Le commutateur Gigabit Ethernet ProSafe à 5 ports GS105v4
Un adaptateur secteur CA
Le Guide d'installation GS105v4 (leprésent document)
- Une carte d'informations sur l'assistance technique et la garantie

Préparation à l'installation du commutateur

Choisissez un endroit où installer votre commutateur. Posez-le sur une surface horizontal et plane, telle qu'une table, un bureau ou une étagère. Vous pouvez utiliser des vis pour fixation murale (non fournies) si vous souhaitez accrocher le commutateur au mur.

Assurez-vous que l'endetroitChoisi:

• N'est pas directement exposé au soleil et ne se trouve pas à proximité d'un système de chauffage.

• N'est pas enconné. Laissez un espace d'environ 5 cm tout autour de votre commutateur.

• Est bien ventilé, particulièrement si c'est un endroit fermé (un placard, par exemple).

En fonction du débit de vos périphériques réseau, chaque périphérique devra être connecté au commutateur au moyen d'un cable Ethernet de catégorie 3 (10 Mbit/s), catégorie 5 (100 Mbit/s) ou catégorie 5e (1 000 Mbit/s) doté d'un connecteur RJ-45. Chaque cable Ethernet doit mesurer moins de 100 mètres.

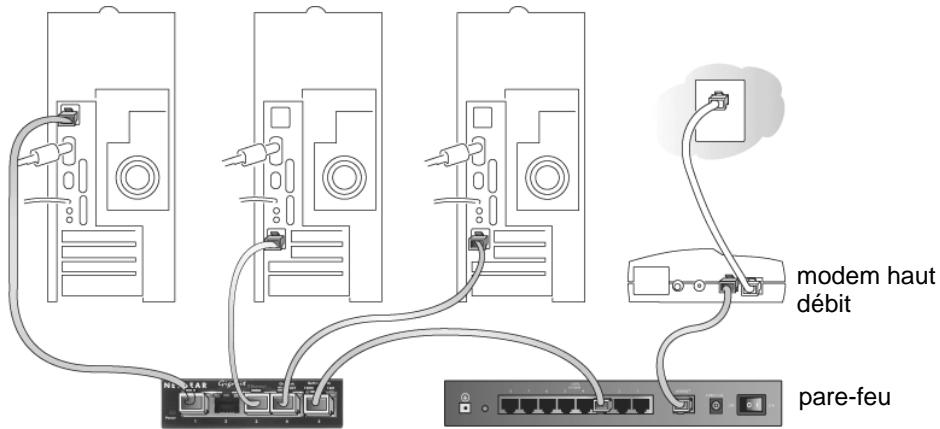

Installation du commutateur et branchement des péripériques

1. Posez le commutateur sur une surface plane ou fixez-le à l'aide des vis.
2. Pour chaque périphérique, branchez une extrémité du cable Ethernet dans le port du périphérique et branchez l'autre extrémité dans l'un des ports Ethernet du commutateur.

Commutateur Gigabit Ethernet à 5 ports GS105v4

1. Insérez l'extrémité de l'adaptateur secteur à l'arrière du commutateur, puis branchez l'adaptateur à une source d'alimentation (telle qu'une prise ou une rallonge électrique).

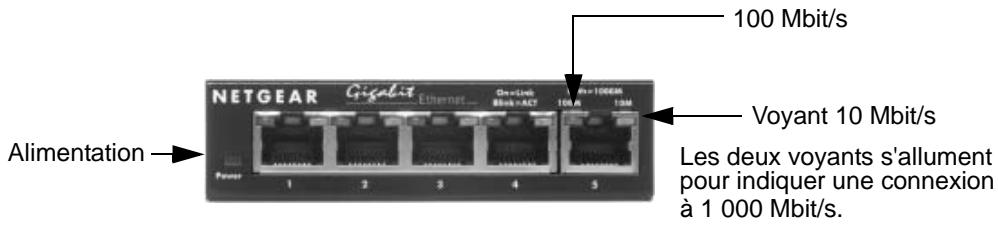

2. Vérifiez les voyants afin de déterminer si l'appareil est correctement connecté.

Levoyant d'alimentation est allumé.
- Chaque prise RJ-45 jack compte deux voyants. Levoyant ADSL s'allume pour chaque périphérique sous tension connecté à une prise et clignote lorsque celui-ci est en activités. Pour une connexion de 10 Mbit/s ou de 100 Mbit/s, un seulvoyant s'allume. Pour une connexion de 1000 Mbit/s, les deux voyants s'allument.

Remarque: si unvoyant ne fonctionne pas correctement, consultez la section Dépannage.

Dépannage

Levoyant d'alimentation n'est pas allumé.

Le commutateur n'est pas sous tension.

Assurez-vous que l'adaptateur secteur est correctement connecté au commutateur.
Assurez-vous que l'adaptateur secteur est branché à une prise sous tension. Si l'adaptateur est branché sur une rallonge électrique, assurez-vous que cette dernière est sous tension. Si la prise possède un interrupteur, assurez-vous que ce dernier est en position Marche.
- Vérifiez que vous utilisez bien l'adaptateur NETGEAR fourni avec votre commutateur.

Le numéro du port auquel le périphérique est branché ne s'allume pas ou reste allumé en permanence.

Il s'agit d'un problème de connexion matérielle.

Assurez-vous que les connecteurs du cable sont bien insérés dans le commutateur et le périphérique.
Assurez-vous que le périphérique est allumé.
- Si le cable Ethernet est connecté à une carte interface réseau ou à un autre adaptateur Ethernet, vérifie que la carte ou l'adaptateur est correctement installé(e) et fonctionne.
Assurez-vous que le cable mesure moins de 100 metres.

Caracteristiques techniques
Normes	ISO/IEG 802.3i (ANSI/IEEE 802.3i) 10BASE-T, IEEE 802.3i 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, Contrôle de flux IEEE 802.3x ; Jumbo frame 9720, priorité IEEE 802.1p ; priorité DSCP ; compatible avec Windows, Mac OS, NetWare, Linux.
Interface réseau	Connecteur RJ-45 pour interface Ethernet 10BASE-T, 100BASE-TX ou 1000BASE-T
Alimentation	Entrée CC de 12 W au maximum et de 12 V à 1 A
Consommation électrique	4 W max.
Dimensions	L : 94 mm, P : 104 mm, H : 28 mm
Poids	300 g
Température de fonctionnement	0 à 50 °C
Hygrométrie de fonctionnement	Humidité relative comprise entre 10 et 90 %, hors condensation
Conformité électromagnétique	FCC, Article 15 Classe B ; EN 55022 (CISPR 22), VCCI, Classe B
Normes de sécurité pour l'adaptateur secteur	Marque CE, C-Tick
Performances
Taux de transfert au niveau du filtré	14 880 paquets/s au maximum pour le port 10 M ; 148 800 paquets/s au maximum pour le port 100 M ; 1 488 000 paquets/s pour le port 1000 M
Taux de transfert	14 880 paquets/s au maximum pour le port 10 M ; 148 800 paquets/s au maximum pour le port 100 M ; 1 488 000 paquets/s au maximum pour le port 1000 M
Temps d'attente du réseau (pour des paquets de 64 bits)	10 Mbit/s : 26 μs max100 Mbit/s : 4,6 μs max1 000 Mbit/s : 2,74 μs max
Taille de la base de données d'adresses	4 000 adresses MAC
Mémoire de queue	128 Ko intégré

Conditions

Afin d'améliorer la conception interne, les fonctions opérationnelles et/ou le fonctionnement, NETGEAR se réserves le droit d'apporter des modifications au produit décrit dans ce document sans prévis. NETGEAR décline toute responsabilité quant aux conséquences de l'utilisation des produits ou des configurations de circuits décrits dans leprésent document.

Nous vous remercions d'avoir choisi les produits NETGEAR.

Une fois l'installation effectuée, notez le nombre de série inscrit sur l'étiquette apposée sous votre produit. Vous en aurez besoin pour enregistrer votre produit à l'adresse :

http://www.netgear.fr/support/.

Vous devez enregistrer votre produit sur notre site Web ou par téléphone avant de pouvoir utiliser notre service de support téléphonique. Les numérodes電話 des centres d'assistance clientèle régionaux sont indiqués dans la carte d'informations sur le support technique et la garantie, fournie avec votre produit.

Pour consulter la déclaration de conformité complète, rendez-vous sur le site Web NETGEAR des déclarations de conformité pour l'UE à l'adresse :

Visitez le site http://www.netgear.fr/support/ pour Obtir des mises à jour de produits et consulter le support Web.

Ce symbole a ete appose conformement a la directive européenne 2002/96 sur la mise au rebut des équipements électriques et Electroniques (directive WEEE - Waste Electrical and Electronic Equipment). En cas de mise au rebut de ce produit dans un Etat membre de l'Union Européenne, il doit ettre traité et recycle conformément a cette directive.
