MODE D'EMPLOI HA2AN SCHOLTES
Hotte aspirante Instruction pour l'installation et I'emploi
Nous vous conseillons de conserver ce fascicule.
Dans la gamme Scholtès, il y a un grand nombre de produits destinés à être installés dans une cuisine que vous voulez organiser, puisqu' pour réduire des centaines de pas et des milliers de gestes nécessaires à la confection des repas quotidiens.
Aussi, pourquoi ne pas continuer à équiper votre cuisine avec les produits Scholtès dont la gamme vous offre, en plus des apparciels d'aération, un grand choix d'appareils de cuisson, de lavage, et de froid :
- tables de cuisson vitrocéramiques, mixtes, gaz et à induction,
fours electriques ou fours micro-ondes, - lave-vaisselle, lave-linge,
- réfrigerateurs et congélateurs à encastrer ou à intégrer.
Tous ces produits ont la qualité, la robustesse et toute la technologie qui font la réputation de cette marque.
Toute la gamme est déjà à votre service, et pour mieux la connaître, écrire à :
Merloni Electroménager SA
Charakteristiques 3
Raccordement electrique 3
Precautions d'utilisation 4
Installation 5
Fonctionnement 7
Version à évacuation extérieure 7
Fonctionnement en version recyclage 8
Utilisation 9
Système d'éclairage 10
Entretien 10
Caracteristiques
| Références | HA 2 |
| Dimensions (en mm) | |
| largeur | 899 |
| profondeur | 550 |
| hauteur (min./max.) | 910-1310 |
| Ø buse d'évacuation | 150 |
| Poids (en kg) | 15 |
| Puissances (en watts - 230 V ~) | |
| installée | 200 |
| ventilateur | 160 |
| éclairage (lampes halogènes) | 2 x 20 |
| Débit du ventilateur (en m3/h - CEI 43/1) | |
| vitesse minimale (évacuation) | 210 |
| vitesse maximale (évacuation) | 560 |
| Filtres incombustibles | |
| surface d'aspiration (en cm2) | 3 x 817 |
Raccordement électrique
Avant d'installer la hotte, il est indispensable de s'assurer que la tension du réseau correspond bien à celle qui figure sur la plaquette signalétique de l'appareil.
Le branchement au réseau doit être réalisé par un installateur/agréé.
La hotte est équipée d'un cordon d'alimentation qui doit être raccordé au secteur par l'intermédiaire d'une prise de courant conforme à la norme du pays.
Si l'on peut raccorder la hotte de façon permanente au réseau électrique, il faut, après avoir retiré la fiche électrique, installer un interrupteur bipolaire conforme ayant une distance d'ouverture entre les contacts d'au moins 3mm .
Nous déclinons toute responsabilité en cas de dommages causés par le non respect des instructions sus-indiquées.
Précautions d'utilisation
La hotte est livrée pour fonctionner en évacuation extérieure. Il est donc important de prévoir une entrée d'air suffisante dans la cuisine pour favoriser son bon fonctionnement.
L'appareil ne doit pas etre raccordé aux conduits utilisés pour l'évacuation des fumées provenant d'autres apparciels alimentés par tout autre type d'énergie différent de l'énergie électrique.
Si la hotte doit être installée dans une cuisine dans laquelle se trouve un chauffe-eau ou un système de chauffage à gaz, il est vivement recommendé, pour des raisons de sécurité, de renoncer au fonctionnement en évacuation extérieure. Dans cette configuration, il est nécessaire d'équiper l'appareil d'un filtre à charbon actif disponible chez votre revendeur et permettant l'utilisation en recyclage.
La hotte doit être placee au moins à 60 cm au-dessus du plan de cuisson (tables vitrocéramiques ou electriques traditionnelles) ou à 65 cm en cas d'alimentation au gaz.
En cas de fonctionnement simultané d'une hotte et d'un brûleur ou d'un foyer dépendant de l'air environnant ( comme par exemple des appareils de chauffage à gaz, à Mazout, à charbon ou à bois, des chauffe-eau, des chauffe-bain etc...) il faut faire attention, car la hotte, en aspirant l'air, enlève à la pierce l'air dont le brûleur ou le foyer a besoin pour la combustion.
Pour un fonctionnement sur, la dépression ne doit pas dépasser 0,04 mbar ; on évitera ainsi la réaspiration des gaz d'évacuation.
On peut y parvenir en assurant l'entrée de l'air dans la piece par des ouvertures ne pouvant être obstruées, par exemple, des box muraux à recyclage d'air, des portes, des fenêtres ou toute autre mesure technique.
Flamber une préparation endommage les filtres et peut provoquer des incendies ; il faut par conséquent l'éviter à tout prix.
Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente.
Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non respect des dispositions sus-indiquées.
Installation

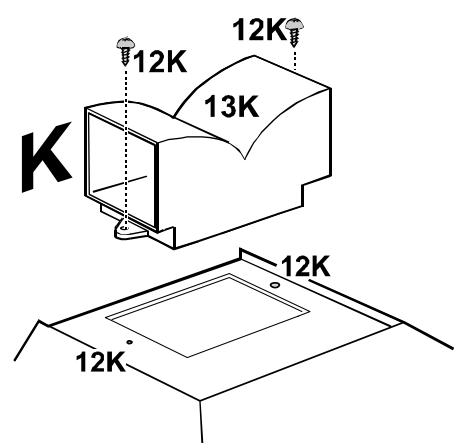

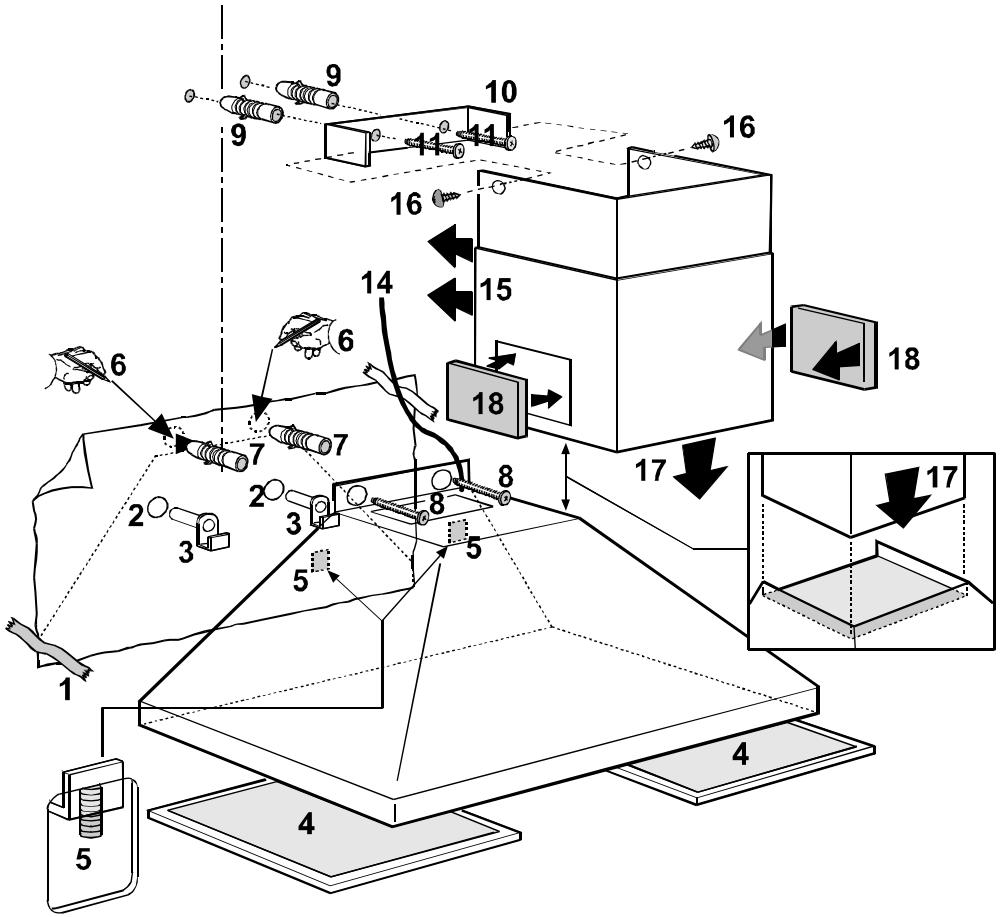

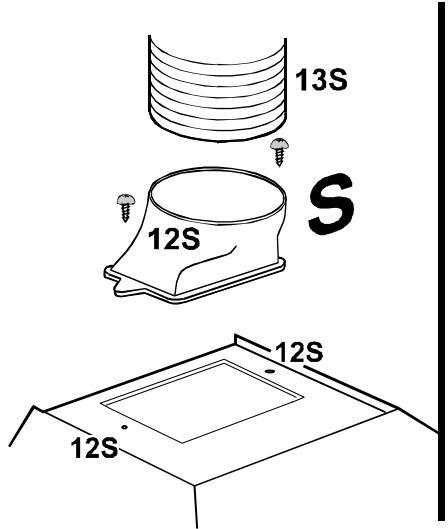

Fixation de la hotte - Schéma 1
- Posez le gabarit de perçage contre le mur (1), marquez au crayon l'emplacement des deux troughs (2) puis percez-les.
- Insérez les deux crochets avec chevilles (3).
- Enlevez les filtres àGRAISEMETTALLIQUES (4).
- Accrochez la hotte à la cheminée, placez-la bien à l'horizontal en vous servant des vis de réglage (5).
- Marquez l'emplacement des deux trous sur le mur (6). Decrochez a present la hotte et percez les trous (2x 8mm) . Placez les chevilles (7) dans les trous et raccrochez la hotte, fixez definitivement la hotte (8) à l'aide des vis (2× 5× 45mm)
Fixez le support de la cheminée (10) à l'aide de chevilles à mur Ø 8 mm (9) et de vis Ø 5x45 mm (11) à 3-4 mm au-dessous du plafond, bien au centre par rapport à la hotte située en dessous et parfaitement à l'horizontal. - Version à évacuation extérieure: Fixez la bride de raccord (12S) au sommet de la hotte à l'aide de deux vis 0,5 x 6,5 mm (12S), puis appliquez un tuyau suffisamment long pour atteindre l'extérieur du logement (13S).
Version recyclage: fixez le deflecteur (13K) au sommet de la hotte à l'aide de deux vis Ø 3,5 x 6,5 mm (12K). - Procedez au branchement électrique (14) (voir chapitre "Raccordement électrique").
- Montez la cheminée (15) et fixez-la, dans le haut, au support de la cheminée à l'aide de deux vis Ø 3x9 mm (16). Faites glisser vers le bas la partie inférieure de la cheminée et appliquée la cheminée sur la partie haute de la hotte (17).
Montez enfin les grilles (18) des deux cots de la cheminée.
Scheme 1
Fonctionnement
— Il est vivement conseilé de n'effectuer des fritures sous votre hotte que sous surveillance constante.
Il est interdit de faire flamber des alimentes sous la hotte, sous peine de provoquer des risques d'incendies.
— Afin de favoriser une évacuation optimale des odeurs, il est conseilé demettre la hotte sous tension, en vitesse minimum, avant le début de la cuisson. De même, il est recommendé de ne l'éteindre que dix à quinze minutes après la fin de la cuisson.
Le meilleur rendement de l'appareil s'obtient en version évacuation extérieure, nous conseillons par conséquent d'utiliser la hotte dans cette version lorsque cela est possible.
Version à évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte (Scheme 1, S).
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord = 150 mm. Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut (10° env.) de façon à convoyer plus facilement l'air vers l'extérieur.
Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.
Fonctionnement en version recyclage
Il convient d'utiliser un filtré à charbon actif, disponible auprès de-vous revendeur habitual. L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la piece à travers la grille supérieure.
La durée de vie de ce filtré est d'environ quatre mois. Enaucun cas, il ne peut etre nettoyé ou regeneré, il doit etre remplace.
Pour monter ou remplacer le filtré à charbon:
- Debrancher l'appareil du réseau électrique.
- Enlever les filtres àGRAISSES METALLIQUES. Le démonter en se servant des poignées correspondantes, en les poussant d'abord vers l'arrière puis en les tirant vers le bas. Schéma 2.
- Si les filtres à charbon ne sont pas déjà installés, montez-en un de chaque côte de manière à couvir les deux grilles de protection du rotor du moteur, tournez ensuite dans le sens des aiguilles d'une montre les poignées centrales des filtres (Scheme3).
- Si les filtres à charbon sont déjà montés (deux filtres couvrant les grilles de protection du rotor du moteur) et doivent être replacés, tournez la poignée centrale dans le sens inverse des aiguilles d'une montre jusqu'à ce que ces derniers soient bloqués.
- Remonter les filtres àGRAISSES métalliques.
Scheme 2
Scheme 3
Utilisation
— La hotte est équipée d'un moteur à plusieurs vitesses.
Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs et la vitesse intermédiaire, dans les conditions normales.
- Il est conseilé de mettre en marche la hotte quelques minutes avant de cuisiner et de la laisser branchée jusqu'à élimination totale des odeurs.

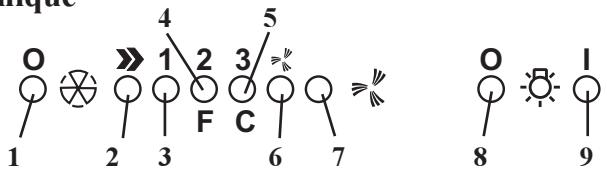

Bandeau de contrôle électronique
1- Bouton pour eteindre le moteur.
2-Bouton d'enclenchement du moteur et de selection de vitesse 1-2-3-1-2...
3-DEL de vitesse 1
4- DEL de vitesse 2 et témoin DEL de saturation du filtré anti-graisse métallique_ (dans ce dernier cas le témoin clignotera - Voir indications relatives au remplacement du filtré àGRAISSE).
5- DEL de vitesse 3 et tímoin DEL de saturation du filtré à charbon actif (dans ce dernier cas le tímoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif). Attention!
Le dispositif de signalisation du niveau de saturation du filtre à charbon actif est désactivé. Si vous souhaitez activer le dispositif de signalisation du niveau de saturation du filtre à charbon actif, appuyez simultanément sur les touches 2 et 7 pendant 3 secondes: lors de la première phase de cette procédure, la DEL 4 clignotera puis, après 3 secondes, la DEL 5 commencerà à clignoter, pour indiquer que le dispositif de contrôle du niveau de saturation du filtre à charbon actif est désormais activé.
Si vous souhaitez désactiver le dispositif, appuyez à nouveau sur les touches 2 et 7. ÀpRES 3 secondes la DEL 5 ne clignotera plus et le dispositif sera désactivé.
6 - Indicateur DEL de vitesse intensive
7 - Bouton d'enclenchement de vitesse intensive. Cette vitesse est utilisé lorsque la concentration de vapeurs et d'odeurs culinaires est particulièrement élevé (en cas de fritures, de mets à base de poisson, etc.). La hotte fonctionnera à cette vitesse élevée pendant environ 5 minutes puis revienda à la vitesse selectionnée précédemment (1, 2 ou 3) ou s'éteindra si aucune vitesse n'a été selectionnée. Pour désactiver la vitesse intensive avant les 5 minutes préprogrammées, appuyez sur le bouton 1 ou le bouton 2.
8 - Bouton pour éteindre l'éclairage
9 - Bouton pour allumer 1'éclairage
Si la hotter ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persististe, contactez le service de réparation compétent.
Système d'éclairage
Avant de changer les ampoules, débrancher l'appareil en enlevant la fiche de la prise de courant.

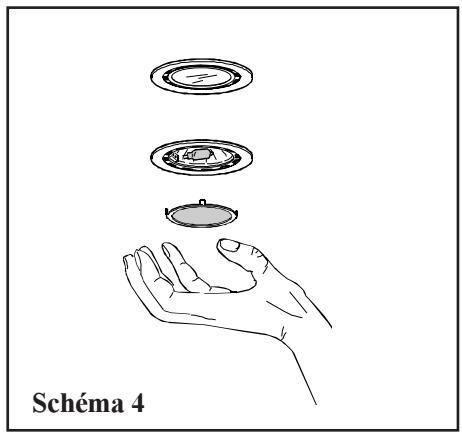

a. Retirer le plafonnier à l'aide d'un tournevis (Séchéma 4).
b. Remplacez les lampes endommagées en utilisant exclusivement des lampes du même type.
c. Remetre le plafonnier.
d. Si l'éclairage ne fonctionne pas, vérifier si les lampes sont bien visées avant de faire appel au service après-venture.
Entretien
Débrancher l'appareil du réseau électrique avant de procéder à toute opération d'entretien.
Afin d'assurer une efficacité optimale et constante de votre注意到, il est recommendé de procéder régulièrement à son entretien (tous les dix jours en moyenne).
Nettoyage extérieur de l'appareil
Il est nécessaire de l'essayer régulièrement sur tout après une cuisson à base d'eau salée (légumes, crustacés,...)
Pour un nettoyage complét de la hotte, servez-vous d'un chiffon humecté avec de 1'alcool ou avec des produits appropriés existant dans le commerce.
Il est conseilé d'éviter l'emploi de produits contenant des abrasifs.
Nettoyage du filtré àGRAISSSE
Le filtré àGRAISSÉa pour role de retenir les graisses contenues dans les fumées émi-ses lors de la cuisson. Il est formé de couches d'aluminium étiér.
Il a une durée de vie pratiquement illimitée mais il doit être lavé à des intervalles plus ou moins féuents selon l'utilisation de l'appareil, et de toute manière au moins une fois tous les 30 jours d'utilisation normale.
Laver le filtré au lave-vaisselle ou dans de l'eau savonneuse.
Le démonter en se servant des poignées correspondantes, en les poussant d'abord vers l'arrière puis en les tirant vers le bas. (Scheme 5).
Attendre qu'il soit bien sec avant de le re-monter.
Remplacement du filtré à charbon:
La durée de vie de ce filtré est d'environ quatre mois.
Eneldom, il ne peut etre nettoyé ou regeneré, il doit etre replacé.
Pour monter ou replacer le filtré à charbon voir à la page 8.
Rétablissement de la signalisation de saturation
Après avoir nettoyé le filtré àGRAISSÉ ou remplace le filtré àcharbon, appuyez sur la touche 1 pendant 3 secondes environ jusqu'à ce que le témoin DEL de saturation du filtré àGRAISSÉ 4 ou le témoin DEL de saturation du filtré à charbon 5 arrêté de clignoter. Voir à la page 9.
Attention! Le dispositif qui avertit de la saturation des filtres et son activation doit être commandé seulement en Stand-by, par conséquent, ne pas débrancher la hotte du réseau électrique!
Attention
Le fabricant ne répond pas des dommages provoqués au moteur ou des incendies causés par un défaut d'entretien des filtres tel qu'il est prévu dans le present mode d'emploi.
