MODE D'EMPLOI LC66BHM50 SIEMENS

[fr] Notice d'utilisation et de montage

Utilisation conforme 2

Précautions de sécurité importantes 3

Protection de l'environnement 5

Modes 5

Utilisation de l'appareil. 6

Nettoyage et maintenance. 6

Anomalies, que faire ? 8

Service après-vente 9

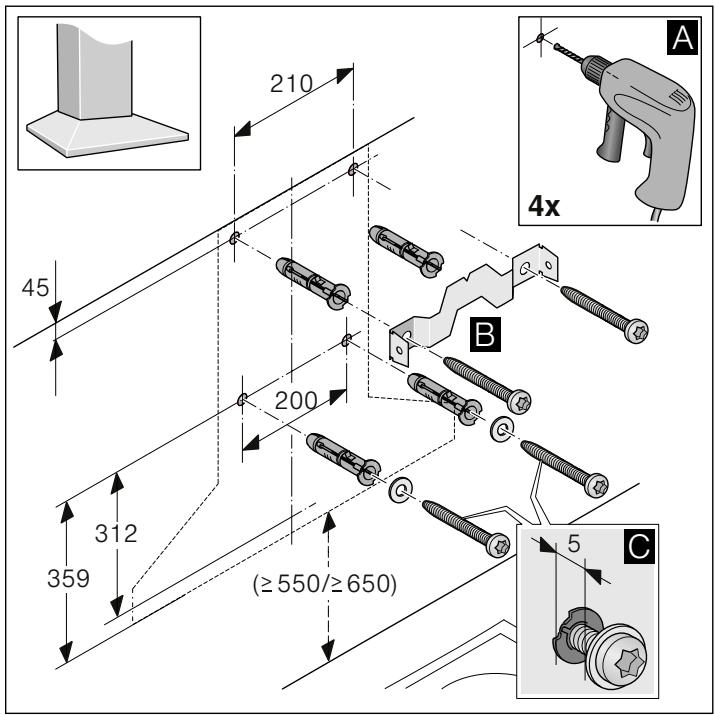

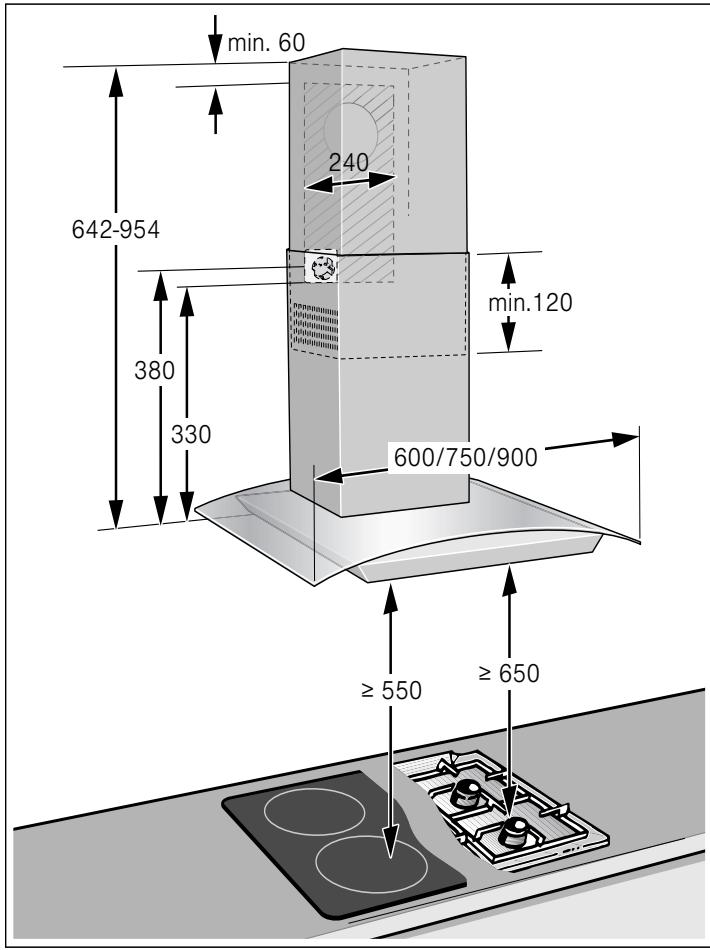

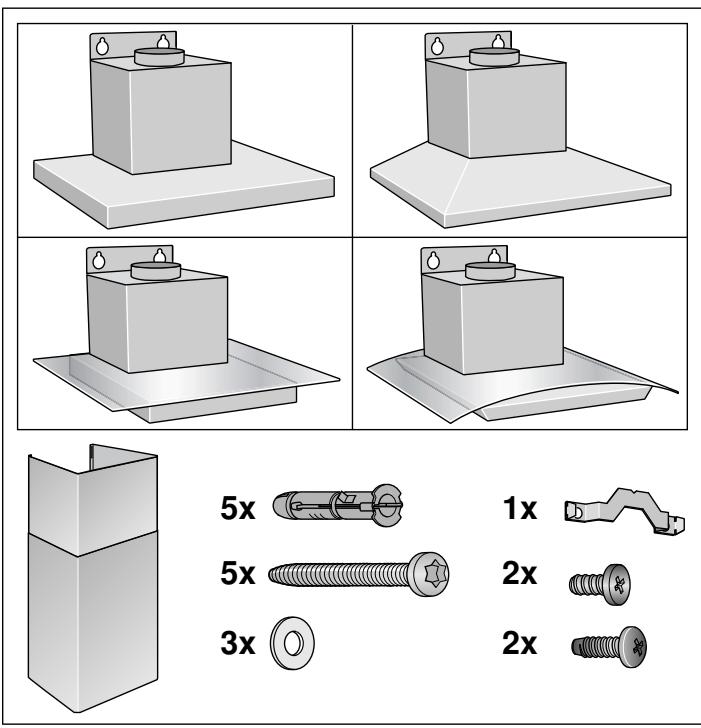

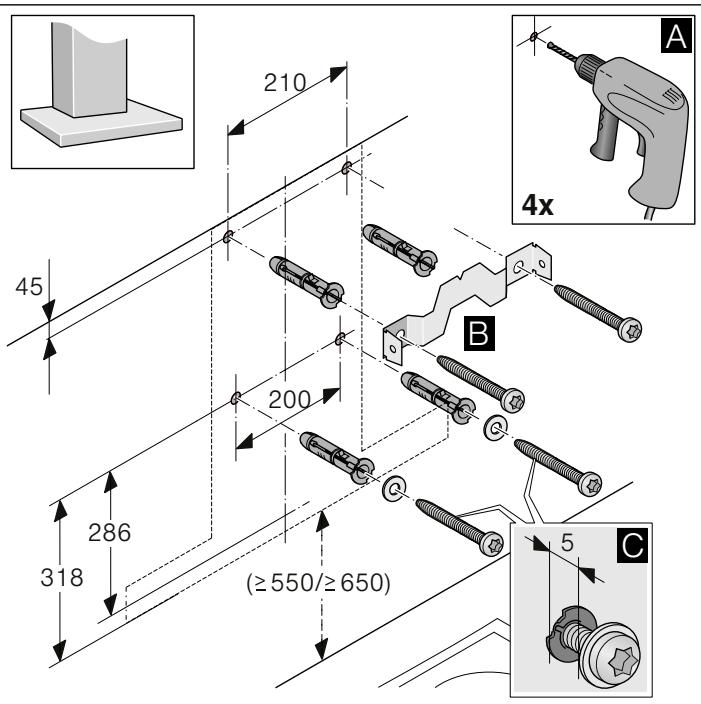

NOTICE DE MONTAGE 10

Précautions de sécurité importantes 11

Consignes generales 13

Installation 13

NOTICE D'UTILISATION

Vous trouvrez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.siemens-home.bsh-group.com et la boutique en ligne : www.siemens-home.bsh-group.com/eshops

Utilisation conforme

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle. L' apparéil n'est pas destiné à une utilisation à l'extérieur. Surveiller l' apparéil pendant son fonctionnement. Le fabricant decline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.

Cet apparéil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.

Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacité physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l' apparéil en toute sécurité et qu'ils ont intégré les risques qui en résultat.

Ne permettez jamais aux enfants de jouer avec l'appareil. Les enfants ne doivent enaucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s'ils sont agés de 15 ans et plus et agissant sous surveillance.

Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur.

Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

Cet apparéil n'est pas conscience pour un fonctionnement avec une minuteurie externe ou une commande à distance.

Précautions de sécurité importantes

Mise en garde - Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matérielaux d'emballage.

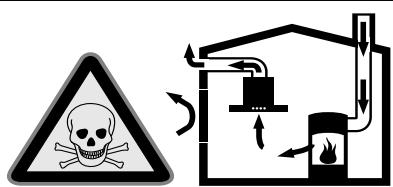

Mise en garde - Danger de mort !

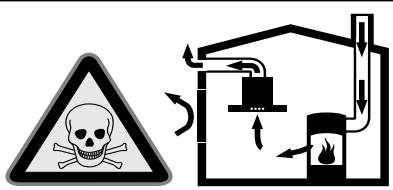

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impératifement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la pierce ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Mise en garde - Risque d'incendie!

• Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer. Nettoyez régulièrement le filtré à graisse. Ne faites jamais fonctionner l'appareil sans filtré à graisse.
• Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois oucharbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projectiondétincelles ne doit avoir lieu.
  L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flames prudemment avec un couvercle, une couverture ou similaire.
• Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus.
  Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un apparil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok)CHAUFFE autant que deux brûleurs gaz.

Mise en garde - Risque de brûlure !

Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants.

Mise en garde - Risque de blessure !

• Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
• Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.
  La lumière des lampes LED est très éblouissante et peut cause des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.

Mise en garde - Risque de chocolélectrique !

• Un apparéil défectueux peut provoquer un chocoléctrique. Ne jamais mettre en service un apparéil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après.
  Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
• De l'humidité qui pénétre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Causes de dommages

Attention!

Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.

Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes.

Risque de détérioration par pénetration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.

Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.

Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.

Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)

Risque d'endommagement par sollicitation incorrecte des éléments de design. Ne tirez pas sur les éléments de design. Ne posez ou ne suspendez aucun objet sur/à des éléments de design.

Attention!

Les surfaces peuvent être endommagées par un film protecteur non retire. Avant la toute première utilisation, retirez le film protecteur des filtres àGRAisse métalliques de toutes les pieces de l'appareil.

Protection de l'environnement

Votre nouvel apparéil est d'une très grande efficacité énergétique. Vous trouvrez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l' apparéil et comment correctement éliminer l' apparéil.

Économies d'énergie

Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produitant peu de bruit.
- Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie.
En cas d'intenses vapeurs de cuisson, selectionner une vitesse de ventilateur plus importante a temps. Les vapeurs de cuisson deja dispersées dans la cuisine nécessitant un fonctionnement plus long de la hotte aspirante.
Eteindre la hotte aspirante quand elle n'est plus utilisée.
Éteindre l'éclairage quand il n'est plus utilisé.
Nettoyer le filtré selon les intervalles indiqués ou le remplaçer pour augmenter l'efficacité de la ventilation et évit'er tout risque d'incendie.

Elimination ecologique

Eliminez l'emballage en respectant l'environnement.

Cet apparéil est marqué selon la directive française 2012/19/UE relative aux apparéils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.

Modes

Mode Évacuation de l'air

L'air aspiré est débarrassé des particules deGRAISSER par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Remarque : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.

Mode Recyclage de l'air

L'air aspiré se nettoie en traversant les filtres àGRAISSÉ et un filtré au charbon actif, puis il revient dans la cuisine.

Remarque : Pour lien les odeurs dans l'air recyclé, vous devrez incorporer un filtré au charbon actif. Pour connaître les différentes possibilités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne.

Utilisation de l'ordinateur

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.

Bandeau de commande

1

2

3

b

点

Symbole	Explication
①	Ventilateur marche/arrêt
1-3	Vitesses de ventilation
b	Vitesse intensive
△	Allumer/éteindre l'éclairage

Régler le ventilateur

Activation

Effleurez le symbole ①.

Le ventilateur démarre à la vitesse de ventilation 2.

Régler le niveau de puissance

Effleurez le symbole 1, 2 ou 3 pour régler une autre vitesse de ventilation.

Désactivation

Effleurez le symbole ①.

La vitesse intensive

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.

Activation

Effleurez le symbole b.

Remarque : Au bout d'environ 6 minutes, la hotte aspirante rebascule d'elle-même sur la vitesse de ventilation 3.

Déactualisation

Si vous voulez désactiver la vitesse intensive avant l'écoulement du temps préréglé, effleurez le symbole b.

Éclairage

Vous pouvez allumer et eteindre I'eclairage independendamment du ventilateur.

Effleurez le symbole

Nettoyage et maintenance

Mise en garde - Risque de brûlure !

L'appareil devient chaud pendant le fonctionnement.
Laisser refroidir l'appareil avant son nettoyage.

De l'humidité qui pénétre peut occasionally un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage,steroler la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles.

Mise en garde - Risque de chocolélectrique !

De l'humidité qui pénétre peut occasionally un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Mise en garde - Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

Attention!

Les surfaces peuvent être endommagées par un film protecteur non逝é. Avant la toute première utilisation, retirez le film protecteur des filtres àGRAisse métalliques de toutes les pièces de l'appareil.

Nettoyants

Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. Ne pas utiliser

de produits agressifs ou récurants, par ex. de la poudre ou de la crème à récurer.
de produits de nettoyage fortement alcoolisés,
de tampons en paille métallique ni d'éponges grattantes,
de nettoyeurs haute pression ni de nettoyeurs a vapeur,
de nettoyants dissolvant le calcaire,
de nettoyants universels agressifs,
d'aerosols pour four.

Remarque : Rincez soigneusement les chiffons de nettoyage neufs avant de les utiliser.

Remarque : Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage.

Surface	Nettoyants
Acier inox	Eau chaude additionnée de produit àVAISSELLE:Nettoyez avec une lavette et séchez avec unchiffon doux.Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal.Des produits d'entretien spécial inox sont dis-ponibles auprès du service après-vente ou dans les commercés spécialisés. Appliquez avec un chiffon doux une pellicule mince deproduit d'entretien.
Surfaces laquées	Eau chaude additionnée de produit àVAISSELLE:Nettoyez avec une lavette humide et séchezavec un chiffon doux.N'utilisez pas de nettoyant pour inox.
Aluminium et plas-tique	Eau chaude additionnée de produit àVAISSELLE:nettoyez avec un chiffon doux.
Verre	Nettoyant pour vitres :Nettoyez avec un chiffon doux. N'utilisez pasde racloir à verre.
Éléments de com-mande	Eau chaude additionnée de produit àVAISSELLE:Nettoyez avec une lavette humide et séchezavec un chiffon doux.Risque d'électrocution par pénétrationd'humidité.Risque de détiérioration de l'électronique parpénétration d'humidité. Ne nettoyez jamais leséléments de commande avec un chiffonhumide.N'utilisez pas de nettoyant pour inox.

Retirer le filtré métallique àGRAISSSE

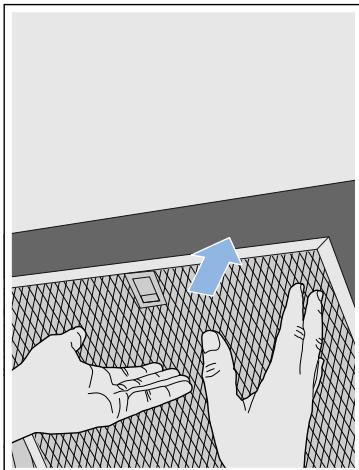

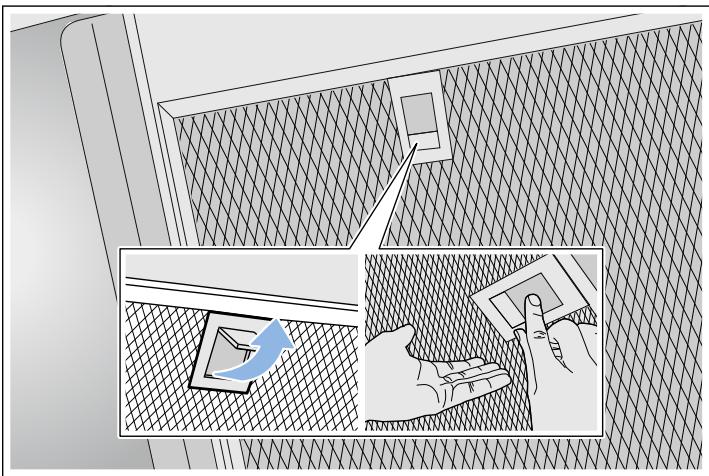

1. Ouvrez le verrouillage, puis rabattez le filtrte àGRAISSÉ métallique. En plaçant l'autre main sous le filtré àGRAISSÉ métallique, interceptez ce dernier.
2. Sortez le filtré àGRAISSÉ métallique de sa fixation.

Remarques

• LaGRAISSESPecutssaccumulerdanslebasdudiftre àgraissemetallique.
  Pour éviter que de la graisse ne coule, tenez le filtrer à graisse métallique à l'horizontale.

Nettoyer le filtré métallique àGRAISSÉ

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Mise en garde - Risque d'incendie!

Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer. Nettoyez régulièrement le filtré à graisse. Ne faites jamais fonctionner l'appareil sans filtré à graisse.

Remarques

N'utilise pas de détergents agressifs, contenant de l'acide ou fortement alcalins.
- Nous vous recommendons de nettoyer les filtres àGRAISSE tous les deux mois.
Pendant le nettoyage des filtres àGRAISSÉ métalliques, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide.
Vous pouvez laver les filtres àGRAISE métalliques au lave-vaisselle ou à la main.

À la main :

Remarque : En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous pouvez le commander via la boutique en ligne.

Trempez les filtres àGRAISSÉ métalliques dans du produit de nettoyage chaud.
Utilisez une Brosse pour le nettoyage, puis rincez bien les filtres.
Laissez s'égoutter les filtres àGRAISSE métalliques sur une surface absorbante.

Au lave-vaisse :

Remarque : lors du nettoyage au lave-vaisselle, de légères décolorations peuvent apparaitre. Les décolorations n'influent en aucun cas sur le fonctionnement des filtres àGRAISSE métalliques.

Utilisez un liquide vaisselle menager.
- Ne nettoyez pas les filtres àGRAISE métalliques fortement encrassés en même temps que la vaisselle.
- Placez les filtres àGRAISSE métalliques librement dans le lave-vaisselle. Ne coincez pas les filtres àGRAISSE métallique.
Pour le réglage de la température, choisissez 50^ C maximum.

Incorporer le filtré métallique àGRAISS

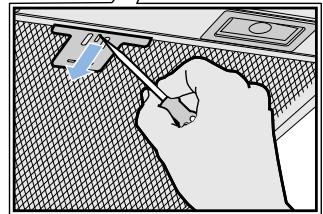

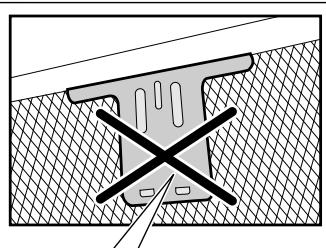

Mise en garde - Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

Remarque: Nettoyez toutes les parties du boîtier accessibles.

1. Mettez en place le filtrtre à graisse métallique et enclenchez le verrouillage. Avec l'autre main sous le filtrtre à graisse métallique, interceptez ce dernier. Remarque : Veillez à placer correctement les filtres à graisse métalliques.
2. Si le filtré àGRAISSÉ métallique n'apas correctement éte mis en place, ouvre le verrouillage et mettez-le correctement en place.

Anomalies, que faire ?

Dans de nombreux cas, vous pourrez remodelier vous-même facilement aux anomalies. Avant de contactez le service après-vente, veuillez vérifier les points suivants :

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Tableau de dérangements

Panne	Cause possible	Remède
L'appareil ne fonctionne pas	La fiche n'est pas connectée	Connector l'appareil au sec-teur
	Panne de courant	Vérifier si d'autres appareils de cuisine fonctionnent
	Fusible défec-tueux	Vérifier dans le coffret à fusibles, si le fissible pour l'appareil est en bon état
L'éclairage ne fonctionne pas.	Les lampes DEL sont défec-tueuses.	Appelez le service après-venture.
L'éclairage des touches ne fon-c-tionne pas.	L'unité de com-mande est défec-tueuse.	Appelez le service après-venture.

LED

Le remplacement des LED défectueuses est exclusively réservé au fabricant, à son service après-vente ou à un spécialiste agrée (installateur d'équipement électrique).

!Mise en garde - Risque de blessure !

La lumière des lampes LED est très éblouissante et peut causeer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.

Service après-vente

Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mistroux vous aider. Vous trouvez plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtré métallique àGRAisse).

Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre apparéil et le numéro de téléphone du service après-vente.

N° E	N° FD
Service après-venture

Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.

Vous trouvrez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de dérangements

B 070 222 142

FR 0140101200

CH 0848 840 040

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuee par des techniciens de SAV formés qui disposent des pieces de rechange d'origine adaptées à votre apparéil.

Accessoires

(non compris dans la livre)

Remarque : Ces instructions valent pour plusieurs variantes d'appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre apparéil.

Remarque : Respectez les instructions de montage, chapitre Accessoires.

Accessoires	Référence
Kit de démarrage pour le mode recirculation de l'air	LZ10DXU00
	LZ10DXA00
Filtre de changement pour kit de démarrage
Module de recyclage de l'air CleanAir	LZ57000
Filtre de changement pour module de recirculation de l'air CleanAir (non régénéritable)	LZ56200
Filtre de changement pour module de recyclage CleanAir (régénéritable)	LZ00XXP00
Module de recirculation de l'air CleanAir (inté-grable)	LZ10FXI00

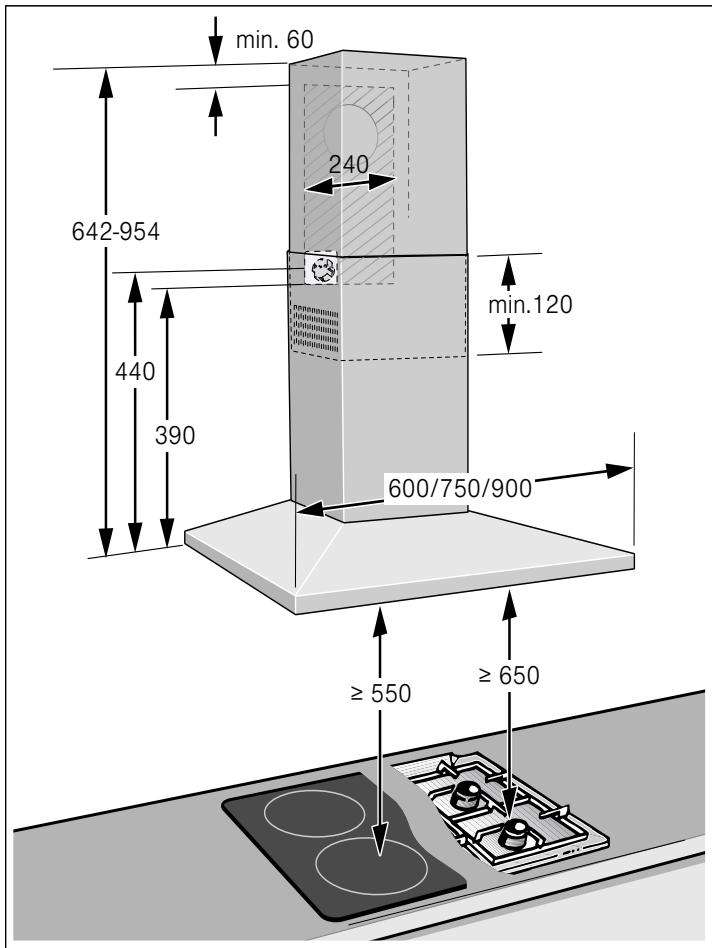

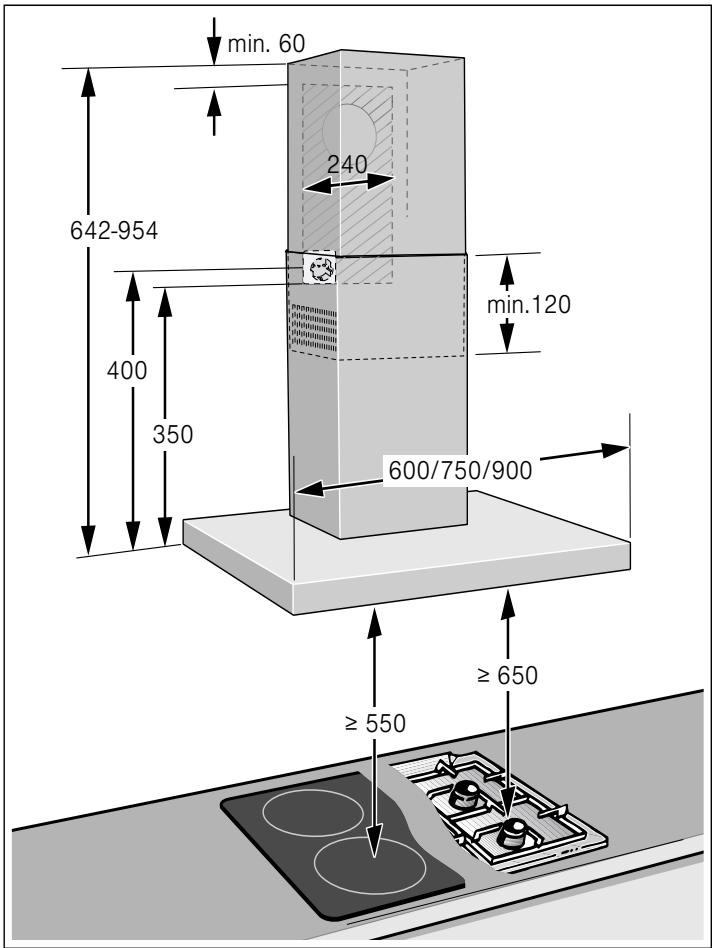

NOTICE DE MONTAGE

Cet apparéil s'installe contre un mur.
- Accessoires spéciaux (p.ex. pour le mode Recyclage de l'air): tenez compte de la notice d'installation les accompagnant.
- Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité.

Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.

Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Les surfaces de l'appareil sont fragiles. Lors de l'installation, évitez de les endommager.

La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson.

L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les entreprises distributrices d'électricité et de gaz.

Mise en garde - Risque d'incendie!

• Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Respectez les indications relatives à votre apparéil de cuisson. Si votre table de cuisson combin des foyers gaz et électrique, l'écart maximal s'applique.
• Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois oucharbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projectiondétincelles ne doit avoir lieu.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux,

préféctoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).

Mise en garde - Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.

Mise en garde - Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impératifement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparéils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisé exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Mise en garde - Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié.

Mise en garde - Risque de blessure!

• Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
  Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sure.
  L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.
• Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. Ne pas effectuer des modifications sur la construction électrique ou mécanique.

Mise en garde - Risque de chocolélectrique !

• Des pieces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'st installation, veiller à ne pas plier ni coincer le cable d'alimentation.
• À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après l'installation, un système coupe-circuit dans les phases est à prévoir dans l'installation à câblage fixe, conformément aux dispositions d'installation. Seul unElectricien qualifié est autorisé à proposer à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Mise en garde - Risque de chocolélectrique !

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Mise en garde - Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jourer avec les matérieliaux d'emballage.

Consignes générales

Vérifier le mur

Leurudoditetreplat,verticalet offrirune portancesuffisante.
La profondeur des troughs percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sûre.
- Les vis et chevilles ci-jointes conviennent pour la maçonnerie massive. En présence d'autres matériaux de construction (p. ex. la plaque de plâtre, le béton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants.
La hotte aspirante pèse 40 kg max.

Branchement électrique

Mise en garde - Risque de chocoléctrique !

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le cable d'alimentation.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique sur le dessus de l'appareil.

Longueur du cable de branchement : env. 1,30 m

Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.

Mise en garde - Risque d'electrocution!

À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après l'installation, un système coupe-circuit dans les phases est à prévoir dans l'installation à câblage fixe, conformément aux dispositions d'installation. Seul un électricien qualifié est autorisé à partager à l'installation électrique fixe. Nous vous recommendons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Installation

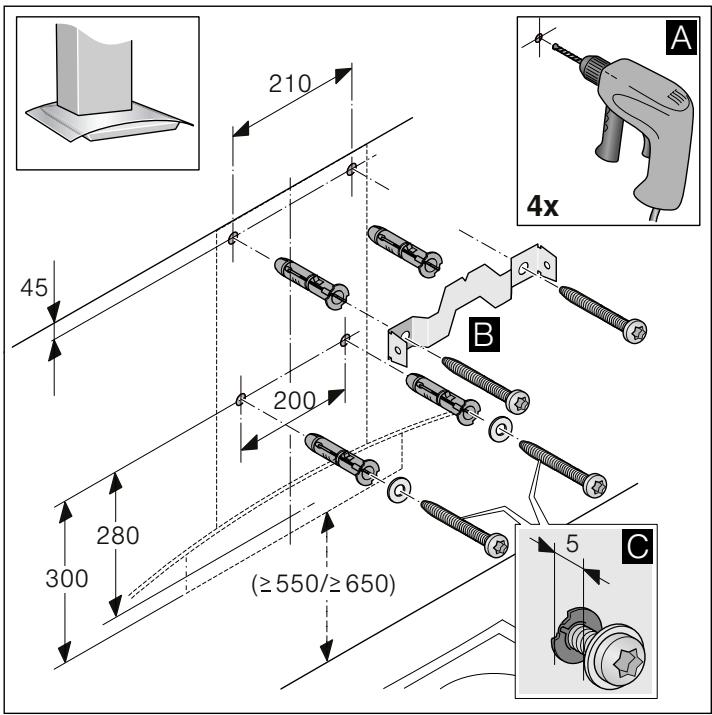

Préparer l'installation

Attention!

Veillez à ce qu'il n'y ait pas de conduites électriques, de tuyaux de gaz ou d'eau au niveau des percages.

Attention!

Selon la construction, les trous de perçage doivent êtreplatzés différentment. Avant l'installation, tenez compte de la construction de la hotte aspirante.

1. Du plafond au bord inférieur de la hotte aspirante, tracer une ligne mediane verticale sur le mur.
2. Marquer les emplacements des vis et le contour de la zone d'accrochage.
3. Percer des trous de 8mm et d'une profondeur de 80mm et enforcer les chevilles à fleur du mur. A
4. Visser la cornière affectée au capot de cheminée. B
5. Visser 2 vis de fixation dotées d'une rondelle, jusqu'à une profondeur d'env.5mm.

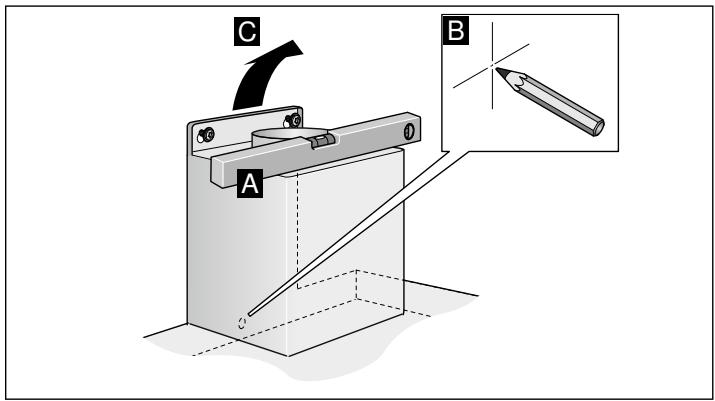

Installation

1. Accrocher et aligner l'appareil. A
2. Marquer le perçage pour la vis de blocage. B
3. Redécrocher l'appareil. C

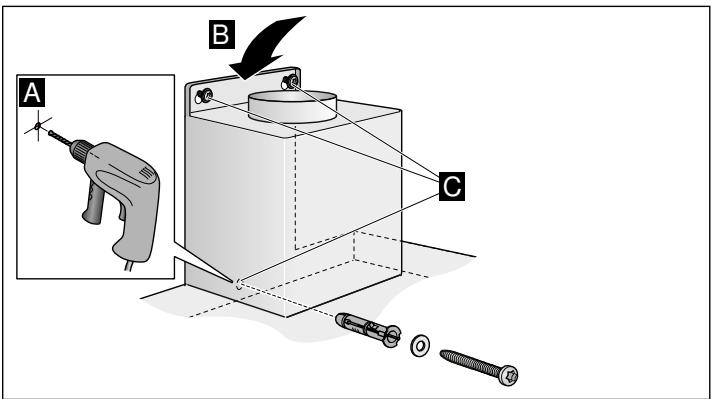

Terminer l'installation de l'appareil

1. Percer le trou pour la vis de blocage Ø8mm et la profondeur de perçage de 80mm et enforcer la cheville à fleur du mur. A
2. Commencer par prisoner le film protecteur à l'arrière et le prisoner entiement après le montage.
3. Accrocher l'appareil. B
4. Visser le vis de blocage - avec la rondelle - et serrer solidement toutes les vis.

Conduit d'évacuation

Remarque : Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.

L'appareil atteint un rendement d'autant meilleur que le tuyau d'évacuation est court et droit et que son diamètre est grand.
Si les tuyaux d'évacuation sont longs,présentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et l'aérateur fera plus de bruit.
- Les tuyaux rigides ou couples constituent le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.

Tuyaux ronds

Nous recommendons un diamètre interieur de 150 mm, mais d'au moins 120 mm.

Gaines plates

La section interieure doit correspondre au diamètre des tuyaux ronds.

0 150 mm env. 177 cm²

0 120 mm env. 113 cm²

• Les gains plates ne doivent pasprésenter de dévoiements trop importants.
  Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité.

Raccordement de l'appareil

Réaliser le raccordement de l'évacuation de l'air

Remarque : Si vous utilisez un conduit en aluminium, lissez préalablement la zone de raccordement.

1. Fixer le conduit d'évacuation directement sur le manchon d'évacuation.
2. RÉalisér la jonction vers l'orifice d'évacuation d'air.
3. Étancher les zones de jonction de façon appropriée.

Réaliser le raccordement électrique

1. Brancher la fiche secteur sur la prise avec terre.
2. Si un raccordement fixe est nécessaire, respecter les consignes dans le chapitre Raccordement électrique.

Monter le capot de cheminée

Mise en garde - Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

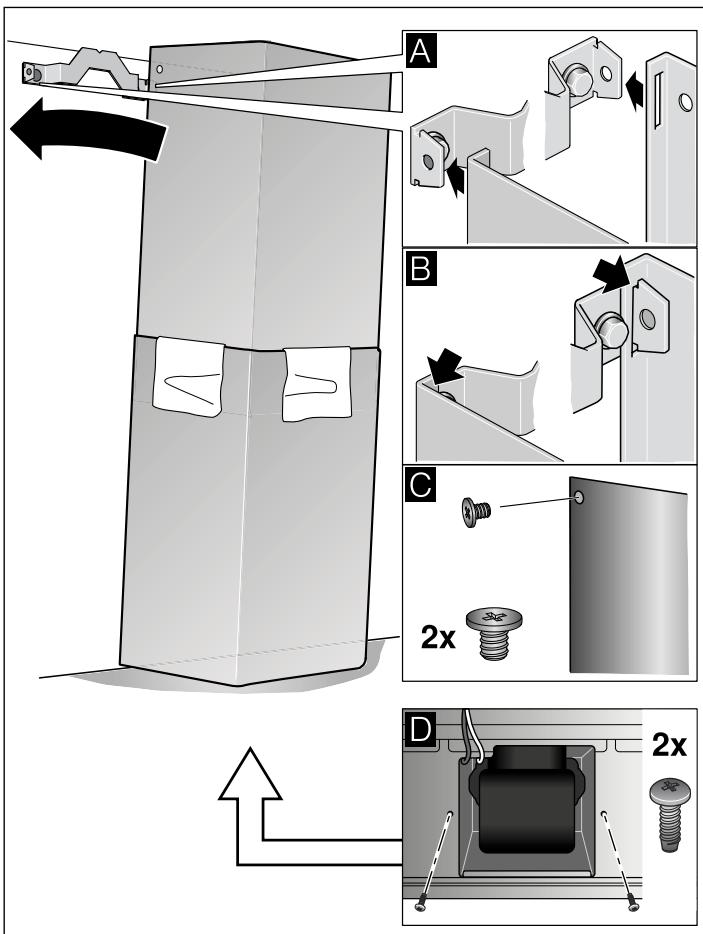

1. Séparez les capots de cheminée.
   Pour ce faire, retirez le ruban adhésif
2. Retirez les pellicules protectrices recouvrant les deux capots de cheminée.
3. Faites couilisser les capots de cheminée l'un dans l'autre.

Remarques

Pour éviter les rayures, posez du papier, à titre de protection, sur les bords du capot extérieur.
- Les ouïes du capot interieur de cheminée sont orientées vers le bas.

1. Posez les capots de cheminée sur l'appareil.
2. Poussez le capot de cheminée interieur vers le haut et accrochez-le sur les cots gauche et droit contre la cornière de retenue. A
3. Enclenchez le capot de cheminée vers le bas. B
4. À l'aide de deux vis, vissez le capot de cheminée latéralement contre la cornière de retenue. C
5. Fixez le capot de cheminée extérieur avec deux vis sur le dessous de l'appareil. D
