Type de produit	Répéteur Wi-Fi CPL (Courant Porteur en Ligne)
Marque	TP-LINK
Modèle	CPL 500 K3 2WF
Dimensions (L x l x H)	Environ 105 x 60 x 40 mm
Poids	Environ 150 g
Alimentation	Prise électrique intégrée, 100-240 V AC, 50/60 Hz
Débit CPL max.	500 Mbps
Norme Wi-Fi	802.11 b/g/n, jusqu'à 300 Mbps
Ports Ethernet	1 x port Ethernet 10/100 Mbps
Boutons	Pair (appairage CPL), Wi-Fi/Clonage Wi-Fi, Reset
Indicateurs LED	Alimentation, CPL, Ethernet, Wi-Fi
Sécurité Wi-Fi	WPA/WPA2 par défaut, clonage WPS
Sécurité CPL	Appairage sécurisé par bouton Pair (AES 128 bits)
Fonctions principales	Extension Wi-Fi via réseau électrique, clonage Wi-Fi (WPS), création d'un nouveau réseau Wi-Fi
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas ouvrir l'appareil. Tenir à l'écart de l'eau et de l'humidité. Utiliser uniquement dans des prises intérieures.
Pièces détachées et réparabilité	Aucune pièce détachable. L'appareil n'est pas réparable par l'utilisateur. Contacter le SAV en cas de panne.
Informations générales	Conforme aux normes européennes. Température de fonctionnement : 0°C à 40°C. Humidité : 10% à 90% sans condensation.

FOIRE AUX QUESTIONS - CPL 500 K3 2WF TP-LINK

Comment installer mon répéteur Wi-Fi CPL TP-LINK ?

Branchez l'adaptateur CPL sur une prise près du routeur et reliez-le au routeur via un câble Ethernet. Branchez l'extenseur CPL Wi-Fi dans une prise de la pièce où vous souhaitez étendre le réseau. Les deux appareils s'appaireront automatiquement. Vous pouvez ensuite vous connecter au nouveau réseau Wi-Fi (SSID par défaut : TP-LINK_XXXXXX).

Comment utiliser le clonage Wi-Fi ?

Placez l'extenseur près du routeur. Appuyez sur le bouton WPS du routeur, puis sur le bouton Wi-Fi/Clonage de l'extenseur. La LED Wi-Fi clignotera lentement pendant le clonage. Une fois terminée, la LED clignotera rapidement. Le SSID et le mot de passe du routeur seront copiés.

Que faire si la LED CPL est éteinte ?

La LED CPL éteinte signifie que l'appareil n'est pas connecté à un réseau CPL. Vérifiez que l'adaptateur CPL est bien branché et appairé. Essayez d'appuyer sur le bouton Pair des deux appareils pour les synchroniser.

Comment réinitialiser mon appareil aux paramètres d'usine ?

Maintenez enfoncé le bouton RESET (situé sur le côté ou en bas) pendant plus de 5 secondes. Toutes les LEDs s'allumeront puis l'appareil redémarrera. Les paramètres d'usine seront restaurés.

Puis-je changer le nom du réseau Wi-Fi (SSID) ?

Oui, vous pouvez modifier le SSID et le mot de passe via l'interface web. Connectez-vous à l'adresse IP de l'extenseur (consultez la notice) avec un navigateur. Les identifiants par défaut sont souvent admin/admin.

Mon débit Internet est faible avec le répéteur, que faire ?

Le débit CPL dépend de la qualité du réseau électrique. Évitez les multiprises et les parasurtenseurs. Branchez directement sur une prise murale. Éloignez l'extenseur des gros appareils électriques.

Comment associer un nouvel adaptateur CPL à mon réseau existant ?

Branchez le nouvel adaptateur à proximité de l'existant. Appuyez sur le bouton Pair de l'adaptateur déjà connecté pendant 2 secondes, puis sur le bouton Pair du nouvel adaptateur dans les 2 minutes. La LED CPL deviendra fixe.

Que signifie le clignotement rapide de la LED Wi-Fi ?

Un clignotement rapide de la LED Wi-Fi indique que la fonction sans fil est activée et que l'appareil diffuse son réseau Wi-Fi. S'il clignote lentement, il est en mode clonage Wi-Fi.

Puis-je utiliser plusieurs répéteurs CPL Wi-Fi ensemble ?

Oui, vous pouvez ajouter plusieurs adaptateurs et extanseurs CPL. Ils doivent être appairés sur le même réseau électrique. Chaque extanseur peut avoir un SSID différent ou être cloné à partir du routeur.

Comment savoir si mon appareil est sous garantie ?

La garantie standard TP-LINK est généralement de 2 à 3 ans. Consultez le site officiel ou contactez le service client avec le numéro de série. Conservez la preuve d'achat.

MODE D'EMPLOI CPL 500 K3 2WF TP-LINK

Ce guide d'installation rapide prend pour exemple l'extenseur CPL Wi-Fi TL-WPA4220.

Description des DEL et boutons

DEL d'alimentation

DEL CPL

DEL ETHERNET

DEL Wi-Fi/Clonage Wi-Fi

Bouton Wi-Fi/Clonage Wi-Fi

Ports Ethernet

Bouton Pair

Bouton RESET

DELs	Etat	Description
	Fixe	L'appareil est allumé.
	Eteint	L'appareil est éteint.
	Clignotant	L'appareil est en phase d'appairage.
	Fixe	L'appareil est relié à un réseau CPL, aucune donnée n'est transférée.
	Eteint	L'appareil n'est pas relié à un réseau CPL.
	Clignotant	L'appareil transfert des données.
	Fixe	Le port Ethernet est connecté.
	Eteint	Le port Ethernet n'est pas connecté.
	Eteint	La fonction sans fil a été désactivée.
	Clignotement lent	L'extenseur est en train de cloner les paramètres Wi-Fi depuis un autre apparéil.
	Clignotement rapide	La fonction sans fil a été activée.
Boutons	Description
Bouton Wi-Fi/ Clonage Wi-Fi	Appuyer le bouton pour démarrer le clonage Wi-Fi (pour les détails, consulter Unifier et Etendre le réseau Wi-Fi par le bouton Clonage Wi-Fi). Appuyer le bouton pendant 5 secondes pour activer ou désactiver la fonction réseau sans fil.
Bouton Pair	Les boutons Pair sont utilisés pour sécuriser un réseau CPL.
Bouton RESET	Appuyer le bouton RESET pendant plus de 5 secondes, l'appareil sera réinitialisé à ses paramètres d'usine.

Unifier et étendre le réseau Wi-Fi par le bouton Clonage Wi-Fi

Si vous avez établi un réseau sans fil avec un routeur supportant WPS, vous pouvez unifier et étendre ce réseau en utilisant le bouton clonage Wi-Fi. Durant le processus de clonage Wi-Fi, l'extenseur va recopier le SSID et le mot de passe associé depuis votre routeur, vous offrant ainsi une expérience de roaming sans difficultés. Suivez les étapes ci-après pour commencer.

Si vous avez établi un réseau sans fil avec un routeur supportant WPS, vous pouvez unifier et étendre ce réseau en utilisant le bouton clonage Wi-Fi. Durant le processus de clonage Wi-Fi, l'extenseur va recopier le SSID et le mot de passe associé depuis votre routeur, vous offrant ainsi une expérience de roaming sans difficultés. Suivez les étapes ci-après pour commencer.

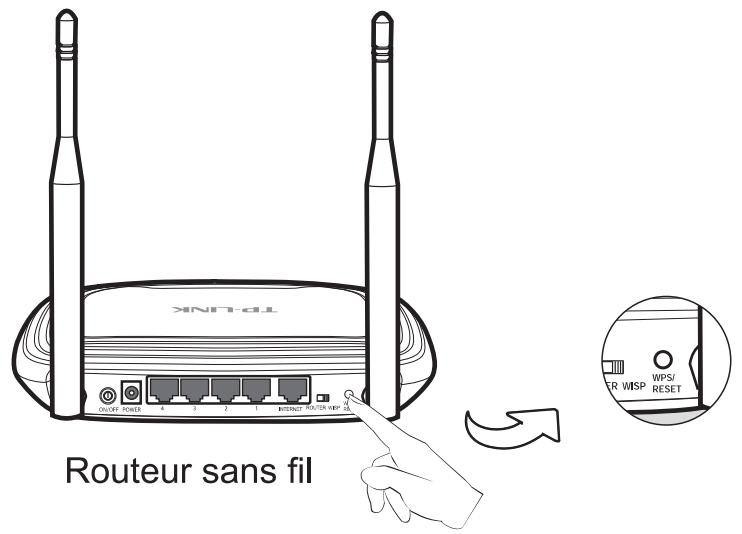

1) Connectez l'extenseur CPL sans fil à proximité de votre routeur sans fil. 2) Appuyez sur le bouton WPS du routeur.

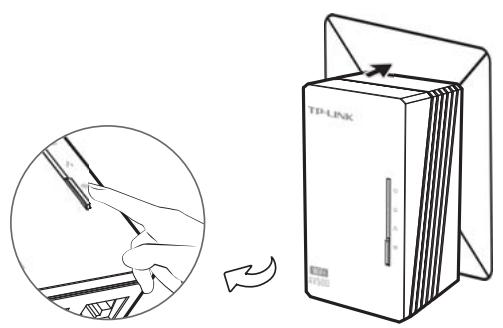

3) Appuyer sur le bouton de clonage Wi-Fi de l'extenseur et la DEL de clonage va se mettre à clignoter lentement. Avec environ 20 secondes, toutes les DEL seront allumées avant que la DEL Wi-Fi se mette à clignoter rapidement pour indiquer la fin du processus de clonage Wi-Fi.

Extenseur CPL Wi-Fi

4) Connectez l'adaptateur CPL au port LAN du routeur, puis à une prise électrique.

5) Placez l'extenseur CPL Wi-Fi à l'endroit où il sera utile.

Remarque

Les appareils CPL TP-LINK sont Plug and Play. Un réseau CPL est établi entre l'adaptateur CPL et l'extenseur CPL Wi-Fi dès que vous branchez les deux appareils.

Construire un nouveau réseau Wi-Fi

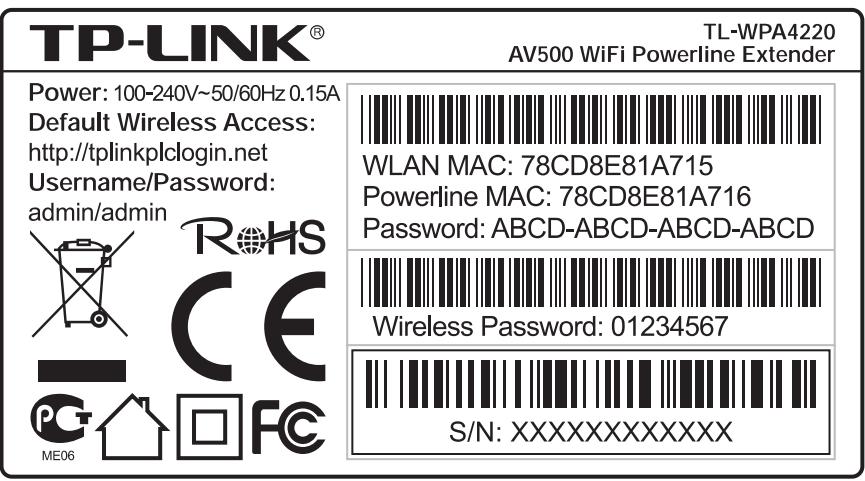

Si votre routeur ne supporte pas la fonction WPS, ou si vous souhaitez créer un second réseau sans fil, suivez les étapes ci-après. Avant de commencer, notez le SSID et le mot de passe de votre Extenseur CPL Wi-Fi ; ils sont inscrits sur l'étiquette placée sous le produit.

SSID* : TP-LINK Mot de passe sans fil :

*Le SSID par défaut est TP-LINK_XXXXXX (les X représentent les six derniers caractères de l'adresse MAC sans fil du produit).

Pièce N° 2

Pièce N° 1

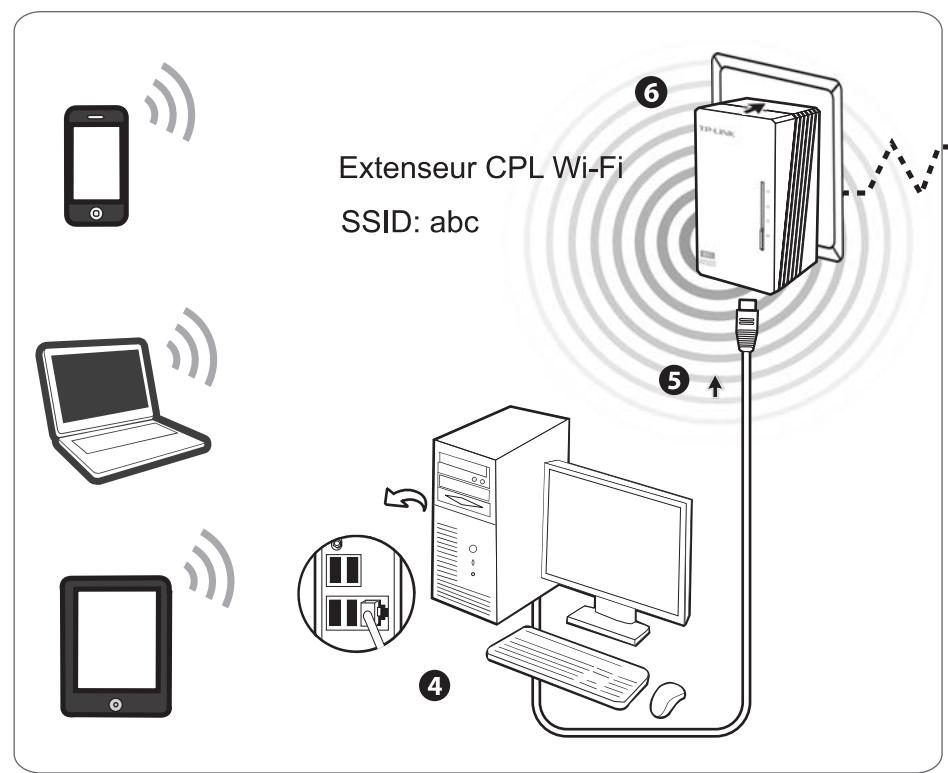

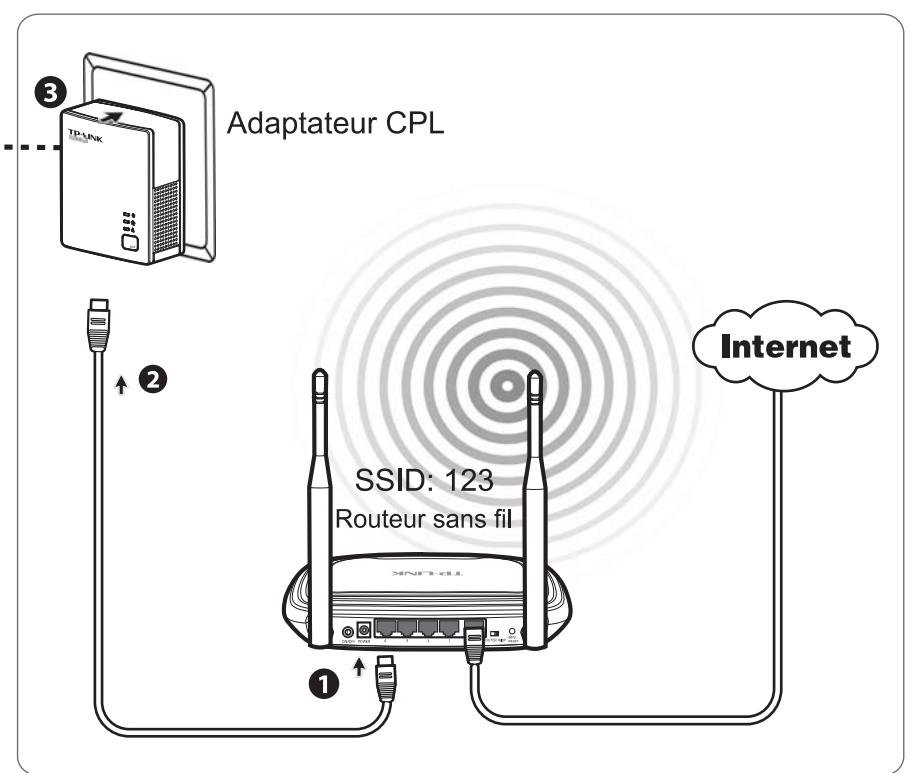

Les appareils CPL TP-LINK sont Plug and Play. Après avoir suivi les étapes ci-dessous, les utilisateurs peuvent saisir le SSID et le mot de passe par défaut pour rejoindre le réseau Wi-Fi généré par l'extenseur CPL Wi-Fi et accéder ainsi à Internet.

Remarque

Si vous souhaitez changer le SSID et le mot de passe sans fil, référez-vous au mode d'emploi inclus dans le mini CD de ressources ou à notre site Web.
