MODE D'EMPLOI CMI 18 ALPATEC

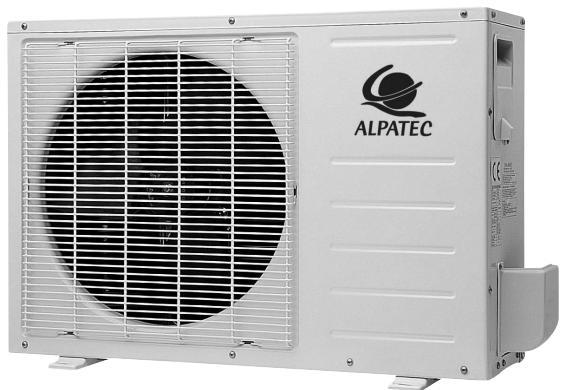

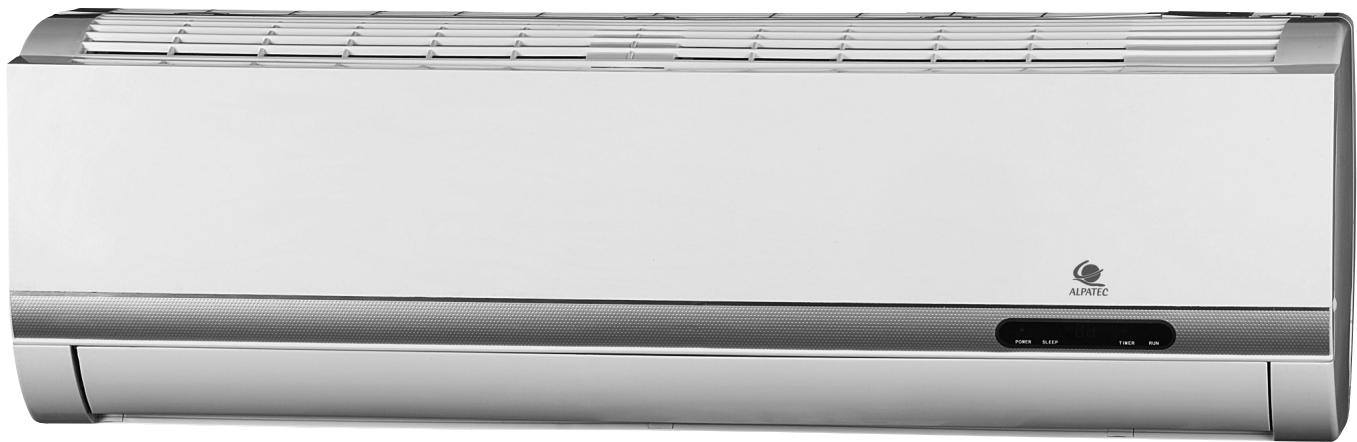

CLIMATISEURS Splits FIXES PRETS-À-POSER
Ligne CMI
ALPATEC vous félicite d'avoir besoin ce produit et vous remercie de votre confiance.
Pour votre comforts et votre sécurité, cette article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité.
Nos produits sont conçus pour vous plaire tant par leur design que par leur capacité d'utilisation et dans
I'objectif constant de vous apporter complete satisfaction.
Toutefois, si un problème apparaissait, veuillez contacter votre revendeur.
| Consignes de sécurité | page 3 |
| Caracteristiques techniques | page 4 |
| Descriptif de l'appareil | page 5 |
| Installation de l'unité interieure | page 6 |
| Installation de l'unité extérieure | page 9 |

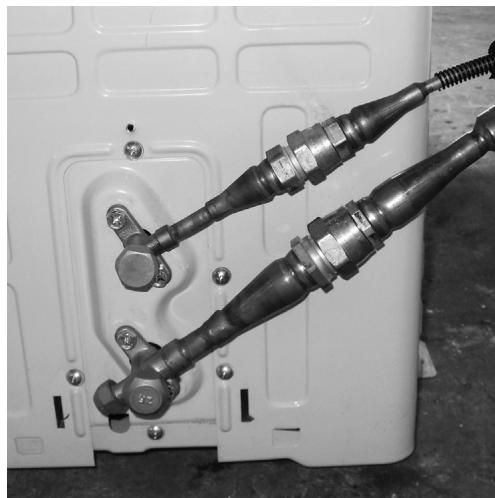

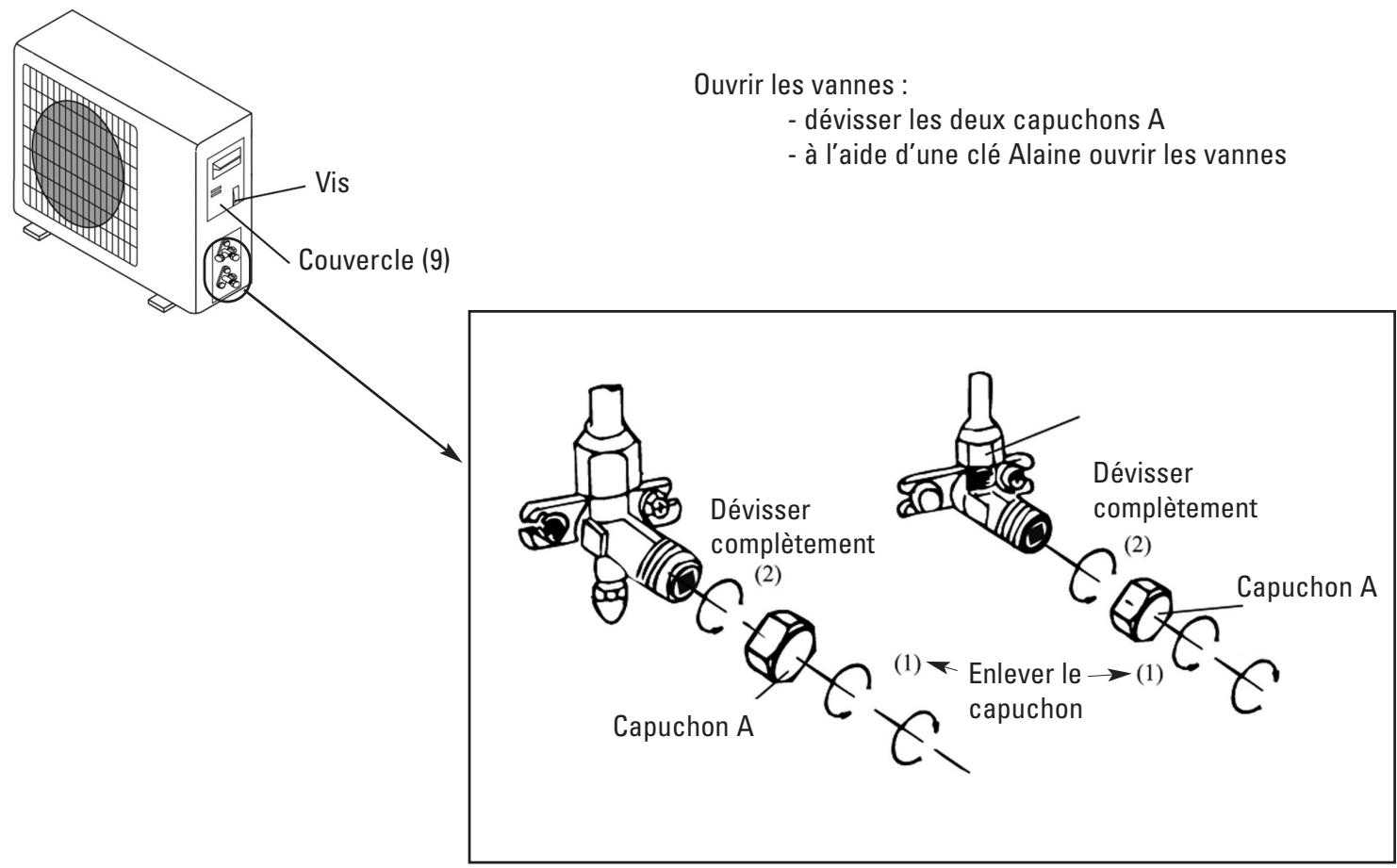

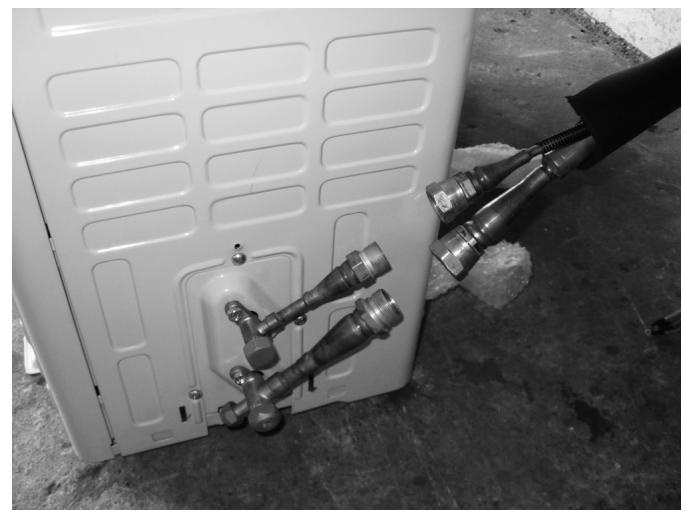

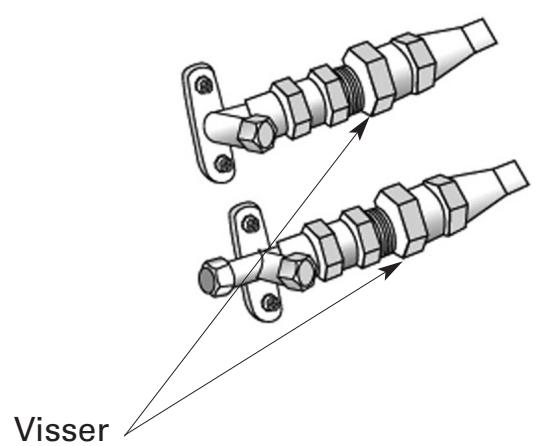

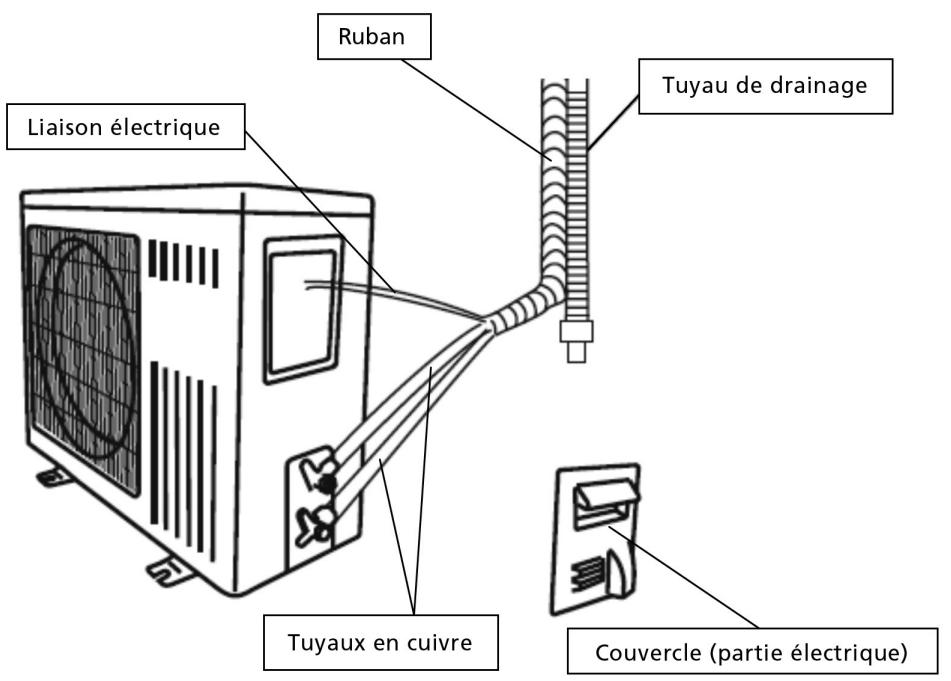

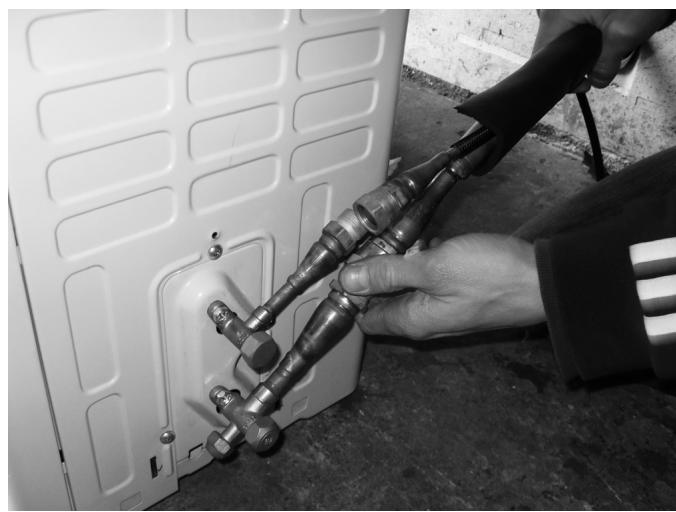

| Raccordement des unités | page 10 |
| Mise en marche et test | page 12 |

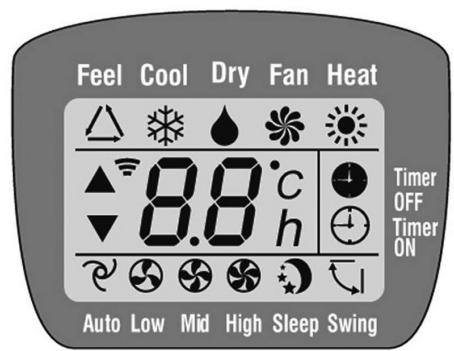

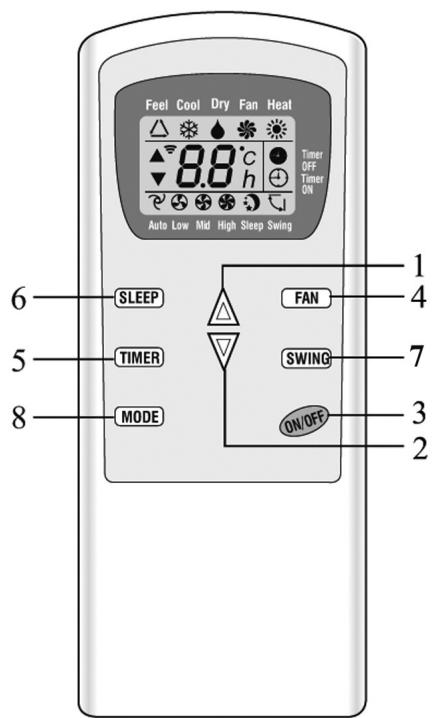

| Descriptif de la télécommande | page 13 |
| Utilisation | page 14 |
| Bien entrenir votre climatisationur | page 17 |
| Que faire en cas de mauvais fonctionnement ? | page 18 |
ARRÊTEZ ET DEBRANCHÉZ VÔTURE APPAREIL SI VOUS CONSTÂZE L'UN DES PROBLEMES SUIVANTS :
- un bruit anormal durant le fonctionnement
- l'appareil se met en sécurité ou fait disjoncter son fusible
- un liquide a eté malencontreusement projeté sur l'appareil
- de l'eau coule dans la pierce
- les liaisons électriques et/ou la prise sont très chaudes
- l'air projeté dans la piece a une odeur nauseabonde
Si vous nevez contacter notre service après vente, munissez vous de votre facture d'achat ainsi que des informations portées sur la plaque signalétique de l'appareil située sur le cote droit de l'unité interieure :
Marque, Modèle, et Référence :
Accueil France Service, notre SAV est à votre écoute du lundi au jours de 8h45 à 11h15 et de 15h à 18h, le vendredi de 8h30 à 11h15 au 03 86 83 64 00.
Retrouvez nos notices techniques sur notre site www.alpatec.fr rubrique Service Avec Vente.

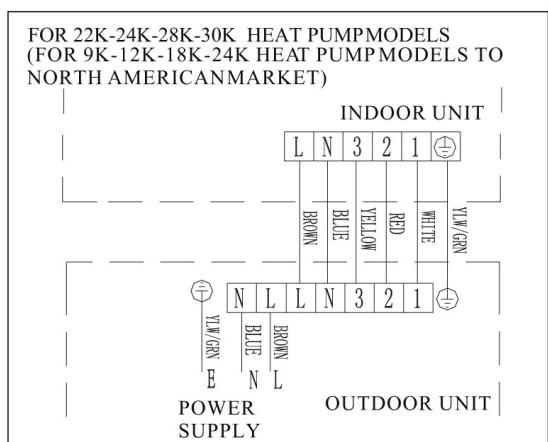

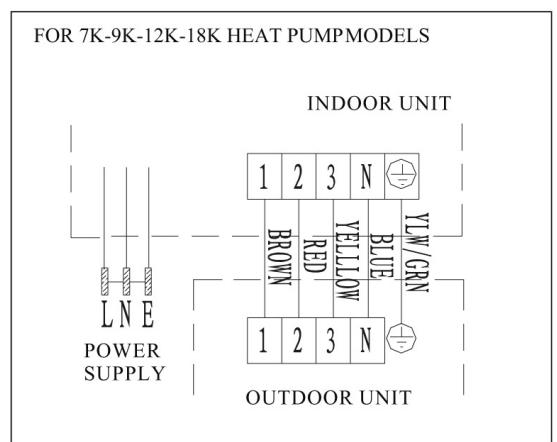

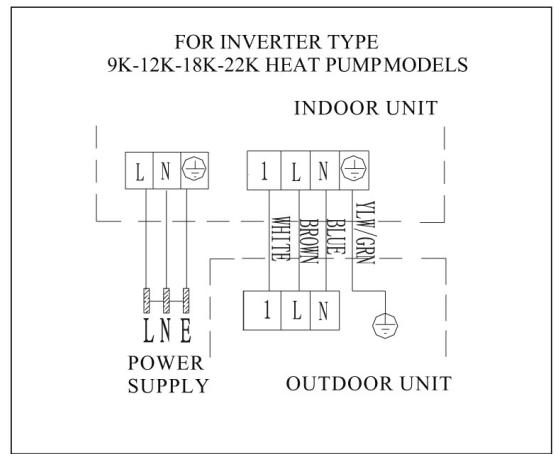

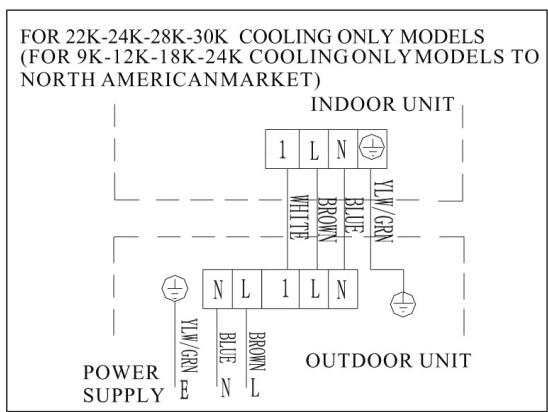

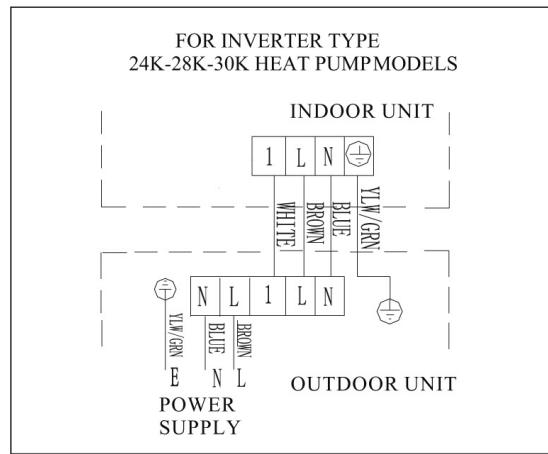

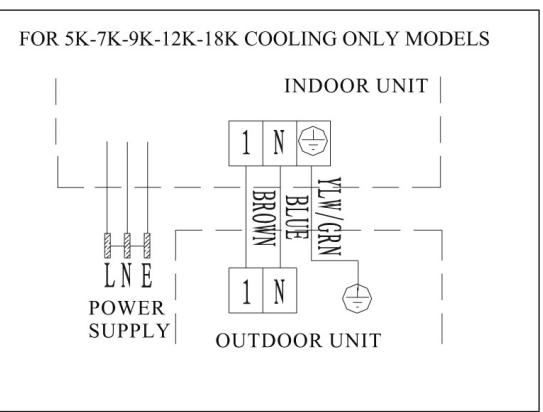

SCHEMAS ELECTRIQUES
Toutefois, vous pouvez controller les points suivants.
| SYMPTÔMES | CAUSES POSSIBLES |
| L'appareil ne démarre pas | - est-il branché ? - la prise est-elle alimentée ? - y a-t-il une programmation en cours ? |
| L'appareil ne redémarre pas après un arrêt et un redémarrage consécutifs | - il y a une sécurité de 3 minutes après un arrêt avant que le compréseur ne redémarre |
| Il y a une odeur inhabituelle après le démarrage du produit | - les filtres sont encrassés : les nettoyer - l'odeur était dans la piece et est végiculée par l'appareil : aérer lapiece |
| Un bruit d'eau s'éçoulant provient de l'unité intérieure | - cela provient du réfrigérant qui circule dans l'appareil |
| Une légère brume se dégage de l'appareil en mode climatisation | - réaction normale de l'air froid soufflé dans la piece |
| Des craquements sont entendus au démarrage et à l'arrêt de l'appareil | - ceci provient de la dilatation et de la rétraction du plastique lors des changements de température |
| Le climatiseur n'est pas efficace (en froid ou chaud) | - la température sélectionnée est-elle adaptée au besoin ? - les entrées et sorties d'air sont elles dégagées ? - les portes et fenêtres de la piece sont-elles fermées ? - la vitesse de ventilation est-elleforcée en mode lent ? - y a-t-il une autre source de chaleur dans la piece ? - en mode froid : mesurer la température en entrée d'air au dessus de l'unité intérieure et en sortie d'air de cette unité. Si la différence est de 10°C minimum, le climatiseur fonctionne. |
| La télécommande ne fonctionne pas | - le fait de changer trop rapidement les fonctions peut perturber l'appareil : restorer et réinsérer les piles - assurez-vous que la distance entre la télécommande et l'unité n'est pas trop grande et que rien ne viennent gérer le signal - replacer les piles de la télécommande si elles sont usagées |
LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES, DES PRECAUTIONS DE BASE SONT À PRENDRE.
LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPAREIL
- Veiller à installer cet apparéil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Tout jours connecter l'appareil à la terre.
- Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénouées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instruction préalables concernant l'utilisation de l' apparéil.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Ne pas laisser l'appareil à la portée des enfants ou de personnes irresponsables.
- Installer le climatiseur en respectant les instructions de cette notice.
- Toujours garder l'unité extérieure du climatiseur en position verticale, afin de maintainir le comprateur dans de bonnes conditions.
- Ne pas placer l'unité interieure à l'extérieur, dans un environnement humide, pres d'une baignoire, d'une douche ou d'une piscine.
- Ne pas immerger l'appareil ou le cordon d'alimentation.
- Cet apparéil est livré avec un cable d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
- Ne pas utiliser cet apparéil si le cable électrique est endommagé ou si une panne a été détectée.
- Cet apparéil est destiné à un usage domestique, selon les instructions du manuel.
- Ne jamais débrancher l'appareil en tirant sur le cordon d'alimentation.
- Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
- Ne jamais utiliser l'appareil sans son contrôle.
- Eviter toute proximate avec des appareils tels que postes de télévision, radios, etc..., afin d'eviter des interférences magnétiques.
- Ne pas placer l'appareil prés d'une source de chaleur.
- Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que les grilles de protection soient correctement fixées.
- Ne pas introduire d'objets dans la grille.
- Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.
- Ne jamais réparer l'appareil vous même. Vous perdriez le bénéfice de la garantie. comme tout apparéil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représenté un réel danger et il est nécessaire de contacter un réparateur/agréé.
- Conformément à la législation en vigueur (décret n° 2007-737 du 7 mai 2007 et avis du 17 avril 2009 NOR : ECEI 09 08 191 V), tout appeareil de climatisation split doit être installé par un "opérateur attestié".
LE FABRICANT NE SAURAIT ETRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L'APPAREIL.
CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.
| Unités | CMI 9 | CMI 12 | CMI 18 | |
| Mode FROID | ||||
| Puisance maxi | W | 3080 | 3960 | 5860 |
| Puisance nominale | W | 2640 | 3520 | 5280 |
| Puisance absorbée nominale | W | 780 | 1060 | 1630 |
| EER / Classe | 3.39 / A | 3.32 / A | 3.24/A | |
| Température extérieure maxi | °C | 50 | 50 | 50 |
| Mode Chaud | ||||
| Puisance maxi | W | 3810 | 4840 | 7030 |
| Puisance nominale | W | 3000 | 4050 | 5860 |
| Puisance absorbée nominale | W | 820 | 1120 | 1830 |
| COP / Classe | 3.66 / A | 3.62 / A | 3.24/C | |
| Température extérieure mini | °C | -15°C | -15°C | -15°C |
| Débit d'air maxi | m3/h | 480 | 510 | 850 |
| Niveau sonore UI | dB (A) | 33 / 35 / 37 | 34 / 36 / 38 | 38 / 40 / 42 |
| Niveau sonore UE (max) | dB (A) | 52 | 55 | 58 |
| Capacité de déshumidification | I/j | 19.2 | 24 | 48 |
| Dimensions UI | cm | 77 x 18 x 24 | 77 x 18 x 24 | 89.8 x 28 x 20.2 |
| Dimensions UE | cm | 76 x 55.2 x 25.6 | 76 x 55.2 x 25.6 | 82 x 60.5 x 30 |
| Poids UI | kg | 8 | 8 | 11 |
| Poids UE | kg | 30 | 32 | 40 |
| Quantité de réfrigérant R 410 A | kg | 0.68 | 0.88 | 1.5 |
Votre apparéil est un apparéil réversible.
Il peut donc fonctionner en mode froid ou chaud sur le principe de la pompe à chaleur.
Il est de plus équipé de la technologie DC Inverter, ce qui le rend plus efficace, plus économique et plus silencieux que les autres appareils.
Il est également équipé d'un dégivrage performant, ce qui lui permet de fonctionner jusqu'à une température extérieure de -15°C.
Arrêter et débrancher votre apparéil avant toute opération.
Ne pas utiliser de solvants ou détergents.

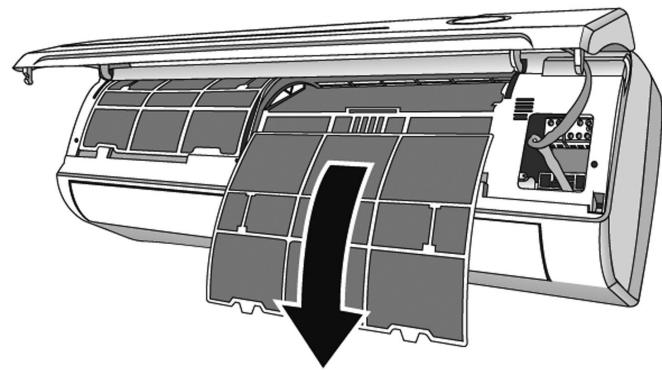

FILTRES.
Votre climatiseur est equipé de filtres qu'il est utile et indispensable de maintainir dans un état propre afin de ne pas diminuer ses performances.
En effet, plus vos filtres seront colmatés de particules de poussière et moins votre climatiseur sera performant.
Il est donc conseilé de vérifier régulierement l'etat de vos filtrés.
Le filtré à poussière (en deux parties) peut être lavé dans de l'eau légèrement savonneuse et bien séché avant d'être remis en place. Vous pouvez également le dépoussiérer avec votre aspirateur.

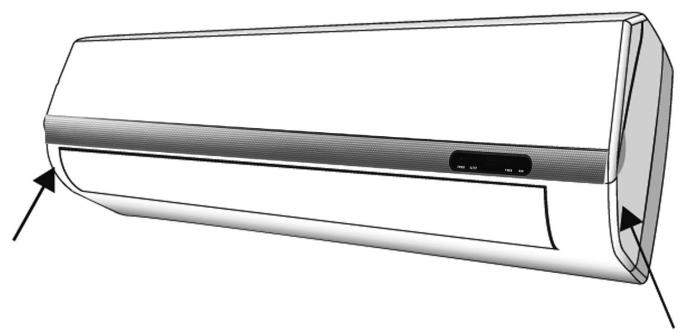

Pour acceder aux filtres, ouvrir le panneau frontal, enlever les deux filtres à air.
Ouvrir le panneau frontal
Retirer les fittings
UNITE INTERIEURE.
Utiliser un chiffon doux et sec pour nettoyer la carrosserie.
Ne jamais projeter directement d'eau sur l'unité.
UNITE EXTERIEURE
Assurez you que rien ne vient obturer les entrées et sorties d'air (feuilles mortes, poussières...).
Utiliser une éponge humide pour nettoyer la carrosserie.
Ne pas projeter directement d'eau sur I'unité.
SI VOUS N'UTILISEZ PAS VOTRE APPAREIL
Si vous n'utilise pas votre apparéilpendant une longue période, faites-le fonctionner en mode ventilation au moins une heures avant de l'arrêter.
MODE NUIT.
Lorsque l'appareil fonctionne en mode climatisation, déshumidification ou chauffage, utiliser la touche NUIT de votre télécommande pour activer ce mode.
En mode climatisation ou déshumidification, la température de consigne sera augmentée de 1^ après une heures et à nouveau de 1^ après une autre heures. En mode chauffage, la température sera diminuée de 1^ après une heures et à nouveau de 1^ après une autre heures.
La ventilation sera forcee en vitesse lente.
Après 10h de fonctionnement dans ce mode, l'appareil s'arrête.
PROGRAMMATION.
Il est possible de programmer un département ou un arrêt.
Pour avoir un départ différé de l'appareil, selectionner les paramètres à utiliser (mode, température, vitesse de ventilation...). Arrête l'appareil. Appuyer sur la touche MINUTEUR (5).
Le pictogramme ④ apparait sur I'ecran de la telecommande. Regler le temps désiré avant le demarrage de 0,5h à 24h en utilisant les touches + et - (1 et 2). Le décompte s'affiche sur la telecommande et sur l'unité interieure. Le témoin du minuteur s'allume également.
Lorsque le décompte est terminé, l'appareil démarre en utilisant la configuration sélectionnée.
Pour avoir un arrêt différé de l'appareil, appuyer sur la touche MINUTEUR (5) lorsque l'appareil fonctionne.
Le pictogramme apparait sur l'écran de la télécommande. Régler les temps désiré avant l'arrêt de 0,5h à 24h en utilisant les touches +▲ et -▼ (1 et 2). Le décompte s'affiche sur la télécommande et sur l'unité interieure. Le tímoin du minuteur s'allume également.
Lorsque le décompte est terminé, l'appareil s'arrête.
Pour annuler le minuteur, appuyer de nouveau sur la touche MINUTEUR (5).
ATTENTION: en cas de coupure de courant, le minuteur est annulé. Il faut refaire la programmation.
Pour selectionner ou annuler l'oscillation automatique des volets, appuyer sur la touche oscillation automatique (7).
Pour orienter le volet dans une direction fixe, le faire oscillator et l'arrête avec la touche (7) lorsqu'il est dans la direction désirée.
En mode climatisation, il est conseilé de l'orienter vers le haut et en mode chauffage vers le bas.

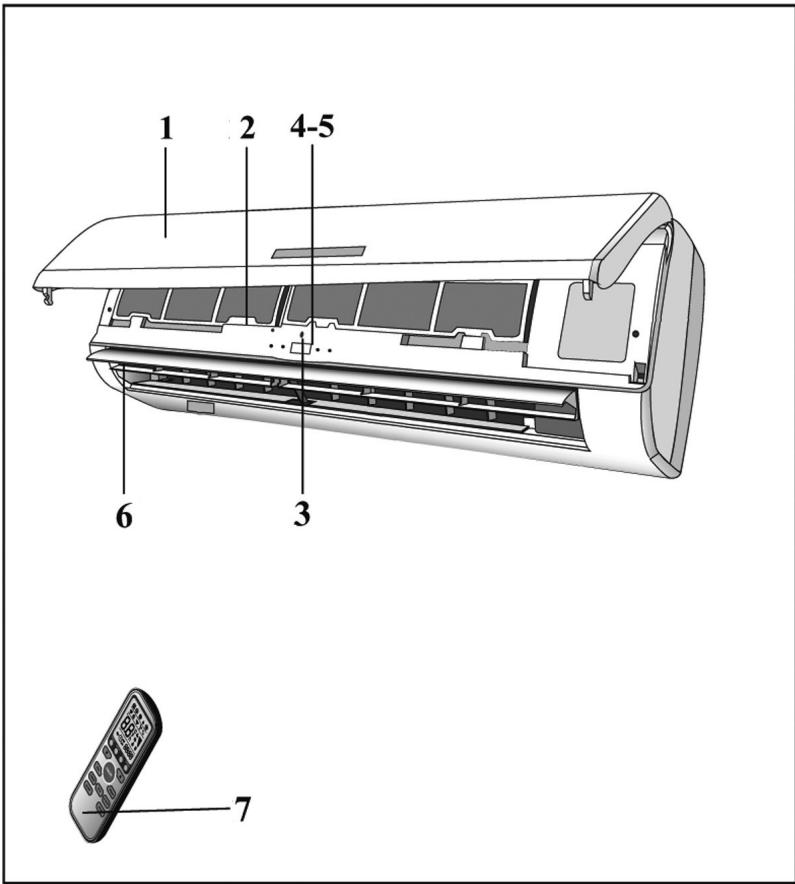

1.Panneau avant
2.Filtre a air
3. Bouton de secours
4.Ecran LED
5. Réception signal télécommande
6. Manette de réglage de la direction d'air
7. Telecommande

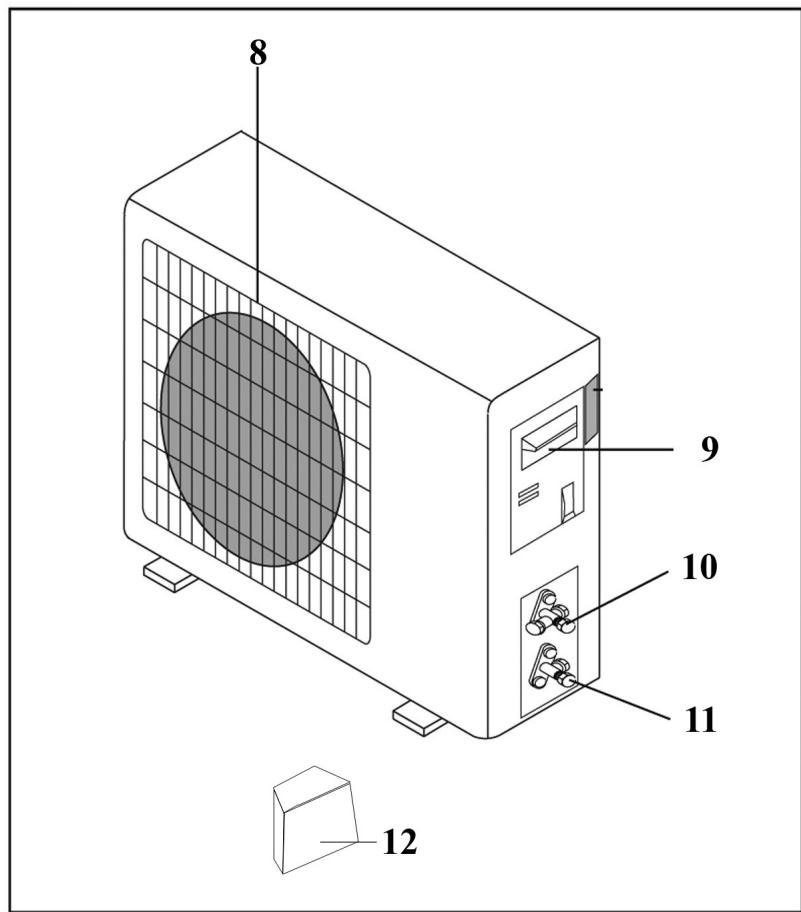

8.Sortie d'air
9.Couvercle(partie électric)
10. Valve de connexion (gaz)
11. Valve de connexion (liquide)
12. Couvercle (connexion)

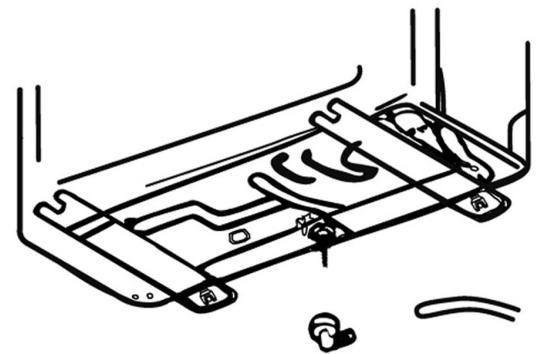

1. CHOIX DE L'EMPLACEMENT.
Installer l'unité interieure sur un mur apte à en supporter la charge et les vibrations.
Selectionner un endroit facilitant l'évacuation des condensats, le raccordement avec l'unité extérieure et permettant uneonne circulation des flux d'air.
Installer à l'écart de toute source de chaleur et produits inflammables.
Réserver un espace suffisant tout autour pour la maintenance.

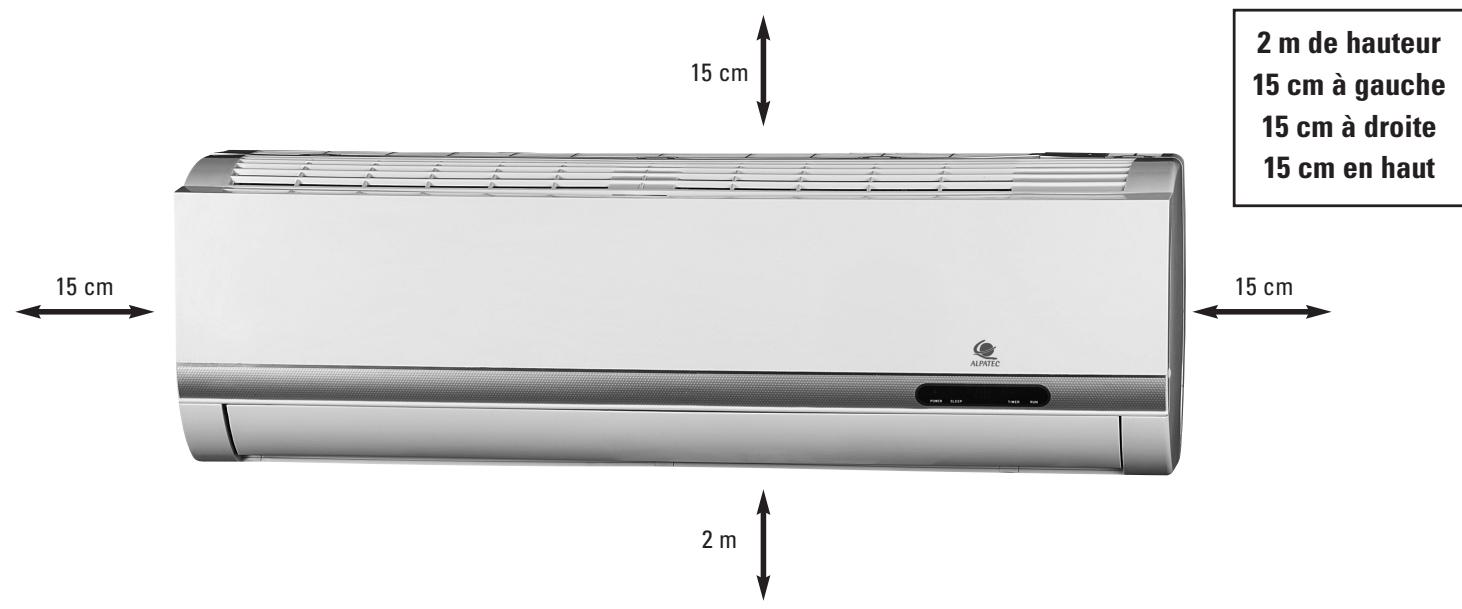

L'unité doit être placée à 2 mètres minimum du sol et à 1 mètre au moins de tout apparéil électrodomestique (TV, HiFi...).
Choisissez un endroit permettant un accès facile pour le nettoyage et le changement des filtres.

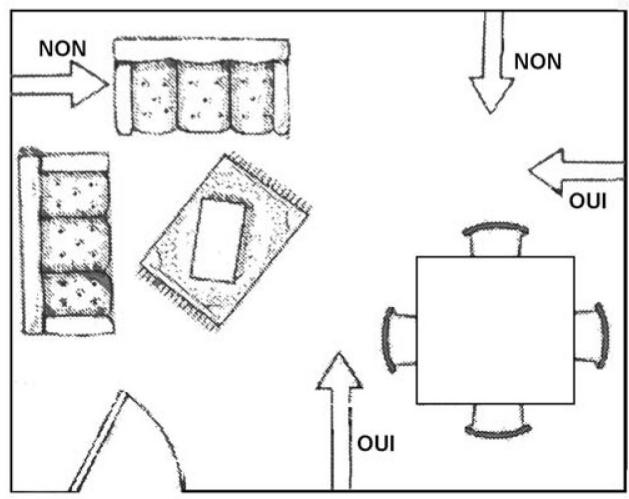

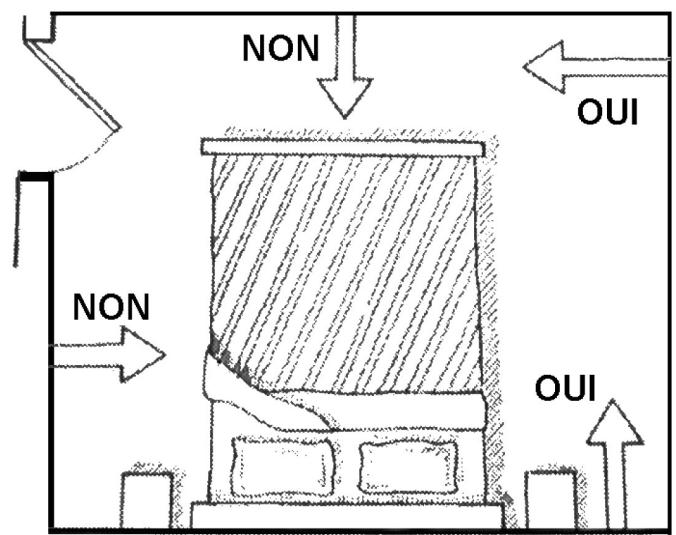

2. CONSEIL D'INSTALLATION.
Tous les climatiseurs du fait de la ventilation, générent dans les espaces à climatiser des flux d'air qu'il est important de maîtreser (en particulier les flux d'air frais).
Dans la mesure du possible nous vous recommendons de suivre les conseils d'installation suivants afin de ne pas diriger les flux d'air directement sur les occupants d'une pièce :
Pour un salon :
Pour une chambre :
Bien entendu, il est des configurations qui ne permettent pas d'eviter de diriger les flux sur les personnes.
Il faut alors orienter les ailettes de la sortie d'air de façon à avoir une*gène minime.
Trois pressions: arrêt de l'appareil.
Après 30 minutes de fonctionnement dans un démarrage avec le bouton de secours, l'appareil se mettra en mode automatique.
Lorsque la télécommande est opérationnelle, après avoir démarré l'appareil, presser le bouton mode autant de fois que nécessaire pour que le symbole du mode désiré apparaissé sur l'écran de la télécommande.
MODE AUTOMATIQUE.
En mode automatique, l'appareil fonctionnera en mode climatisation si la température ambiente est supérieure à 26^ . Il fonctionnera en mode chauffage si la température ambiente est inférieure à 20^ . Entre ces deux températures, il déshumidifiera.
MODE CLIMATISATION.
Selectionner le mode climatisation.
A l'aide des touches TEMP. + ▲ et TEMP. - ↑ sélectionner la température que vous désirez.
Si la température ambiente est supérieure à la température demandée, l'appareil climatisera. Puis il s'arrête et redémarrera lorsque la température ambiente redeviendra supérieure à la température demandée.
La vitesse de ventilation (si vous la laissez en automatique) sera adaptée en conséquence.
En fonction de l'évolution de la différence entre la température ambiente et la température sélectionnée, le microprocesseur de votre apparéil va adapter la puissance du compresseur afin d'optimiser la puissance frigorifique.
Si la température ambiente est inférieure à la température demandée, l'appareil ne démarre pas.
MODE DESHUMIDIFICATION.
Selectionner le mode déshumidification.
La vitesse de ventilation se met automatiquement en vitesse lente et ne peut pas'être modifiée.
Si la température sélectionnée est supérieure à la température ambiente, l'appareil fonctionnera comme un déshumidificateur.
La température de la pièce ne doit pas être inférieure à 18^ .
MODE VENTILATION.
Utiliser la touche MODE de votre télécommande pour selectionner le mode VENTILATION.
Selectionner la vitesse de ventilation désirée à l'aide de la touche VENT.
| 9. | ventilation automatique |
| 10. | ventilation lente |
| 11. | ventilation moyenne |
| 12. | ventilation rapide |
MODE CHAUFFAGE.
Selectionner le mode chauffage.
A l'aides des touches TEMP. + ▲ et TEMP. - ↗ sélectionner la température que vous désirez.
Si la température demandée est inférieure à la température ambiente, l'appareil chauffera. Sinon, il ventilera ou s'arrête.
Plus l'écart entre la température demandée et la température ambiente est important et plus votre apparéil développement de puissance pour chauffer. La vitesse de ventilation (si vous la laissez en automatique) sera ajustée en conséquence.
Dans ce mode, votre apparéil passera par des phases de dégivrage pendant lesquelles il s'arrête de fonctionner.
Votre appareil est equipoé d'un dégivrage automatique afin de vous garantir un fonctionnement jusqu'à une température extérieure de -15°C.
Pendant ce cycle (2 à 10 minutes) l'appareil ne fonctionne pas. Il repart ensuite automatiquement.

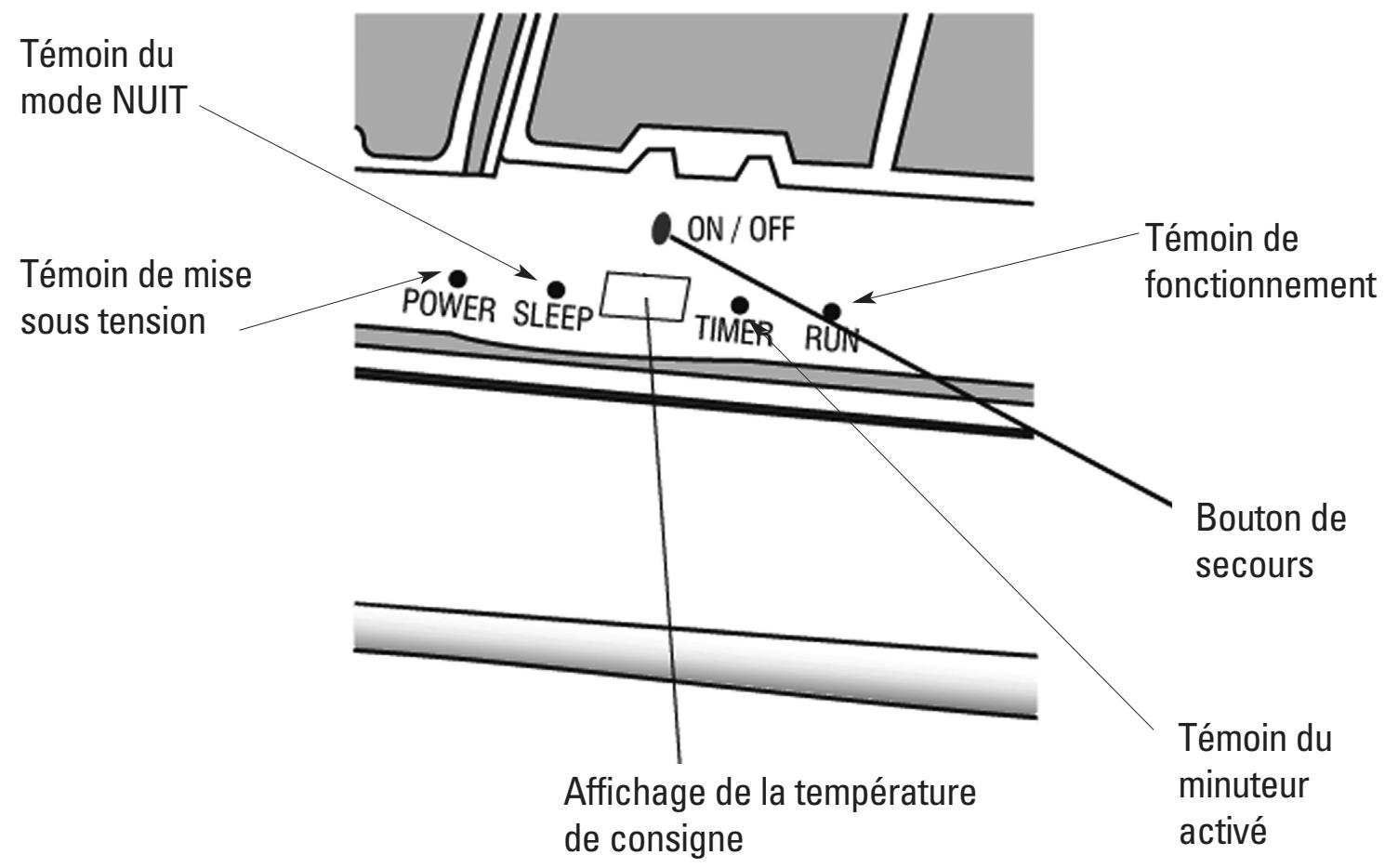

DESCRIPTIF DU TABLEAU DE L'UNITE INTERIEURE
UTILISATION
Votre apparéil est équipé de la technologie DC Inverter.
Il yous permet de reguler plus precisement voite tempereature et adapte sa consommation et sa puissance a vos besoins.
Plus l'écart entre la température demandée et la température ambiente est important et plus votre apparéil développpera de puissance. Inversement, plus la différence entre la température demandée et la température ambiente est faible et moins l' apparéil consommera d'énergie.
REMARQUE:
La température d'une piece n'est jamais uniforme et toujours plus élevé au plafond qu'au sol.
La sonde de détction de l'appareil est située dans l'unité interieure, la température qu'il détectera sera donc un peu plus élevé que celle relevée sur un thermomètre situé dans la piece.
Les températures prises en compte pour la régulation sont celles relevantes par la sonde de l'appareil.
Dans la suite de la notice, on entend par température ambiente la température relevée par la sonde de l'appareil.
MISE EN MARCHE.
Pourmettre en marchevoireclimatiseur,appuyer sur la touche 3 Marche/Arret devoire telerecomande.L'appareil emet un bip et se met a fonctionner dans la derniere configuration utilisée.
Si vous avez égaré votre télécommande ou bien si elle est en panne, vous avez la possibilité de démarrer manuellement libre leur apparéil.
Soulever le panneau avant.
Presser le bouton de secours.
Une pression : démarrage en mode climatisation.
Deux pressions : démarrage en mode chauffage.
3. DISTANCE DE SECURITE.
Respecter les distances prescrites dans le schéma ci-dessous :

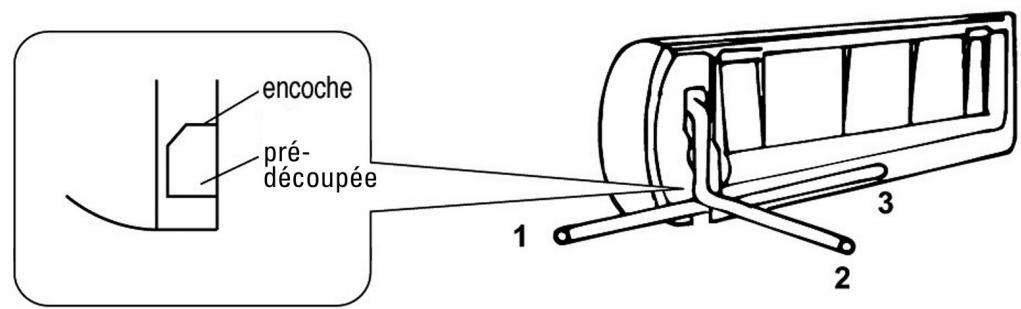

4. COTÉ DE SORTIE DE LA CONNEXION.
Déterminer le (:é de sortie de la liaison.
La liaison sort par défaut vers l'arrière sur la croite de l'unité interieure ( quand on la regarde de face). L'idéal est de garder cette sortie.
Vouss pouze toutefois faire sortir la liaison a droite ou a gauche de l'unité. Deux encoches prédécoupées ont ete prévues à cet effet.
Les tubes en cuivre de la liaison doivent être manipulés avec précaution.
En particulier, il convient de lesmettre en forme une seule fois et d'eviter ensuite de les manipuler a nouveau.
Fixer le support de l'unité interieure en contrôlant son horizontalité avec un niveau.
Utiliser des chevilles adaptées au matériel constituant le mur.
Assurez-vous que le support soit fermement fixé.
Percer alors un trou de diamètre 80 mm environ suivant une pente de 5^ pour le passage des flexibles.
Protégé la liaison afin d'éviter de l'endommager lors de son passage (nous vous conseillons d'utiliser un fourreau en plastique).
Faire passer la liaison et le tube d'évacuation des condensats dans le trou en veillant à garder le tube des condensats sous la liaison afin d'éviter que celui-ci n'ait une inclinaison vers le haut au cours de son parcours.
Fixer l'unité interieure sur son support en veillant à bien l'enclencher.

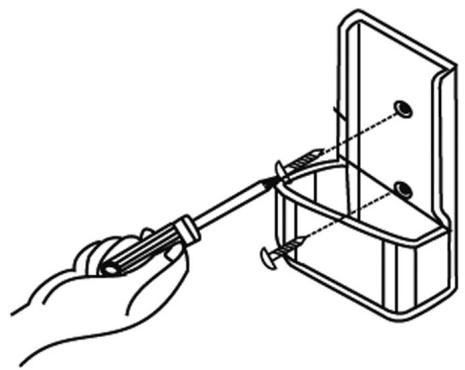

6. SUPPORT DE LA TÉLECOMMANDE
Fixer le support de la télécommande au mur :

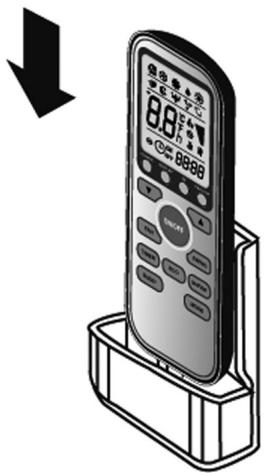

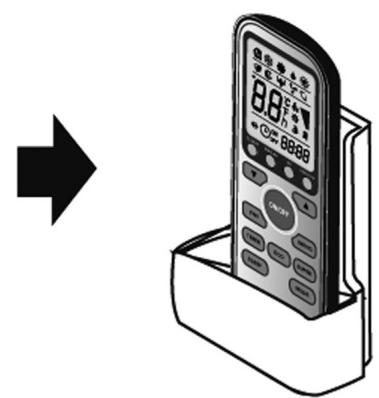

Nous vous conseillons de conserver votre télécommande dans son support.
Votre appeareil you a ete livre avec une telecommande indispensable pour le faire fonctionner.
Insérer deux piles AAA dans votre télécommande.

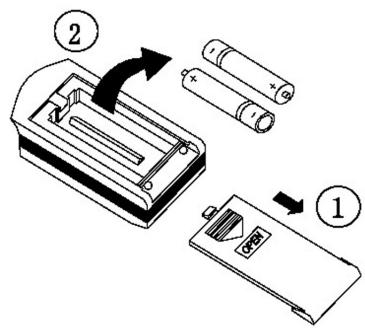

Ouvrir le compartment à piles, retirer les anciennes piles (le cas échéant)

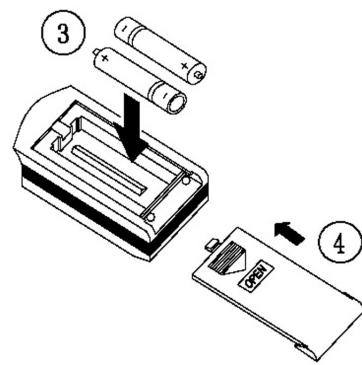

Insérer les nouvelles piles et referrer le compartment
- Touche +
- Touche -
- March / Arret
- Ventilation
- Minuteur
- Active ou désactive la fonction NUIT
- Oscillation automatique
- Sélection du MODE
- mode AUTOMATIQUE
- mode CLIMATISATION
- mode DESHUMIDIFICATION
- mode VENTILATION
- mode CHAUFFAGE
- émission du signal
- 1 minuteur ARRÉT
- ① minuteur DEPART
- ventilation automatique
- ventilation lente
- ventilation moyenne
- ventilation rapide
- mode NUIT
- oscillation automatique
- BB Affichage températe ou décompte minuteur
Assurez-vous que votre climatisation est correctement installé et que tous les raccordements sont parfaitement réalisés. Ne pasmettre l'appareil sous tension tant que I'installation n'est pas complètement réalisée.
Retirer de l'appareil tous les papiers collants et autres accessoires ayant servi à sécuriser l'appareil au cours de son transport.
Assurez-vous que le branchement électrique de l'appareil est correctement réalisé. Insérer les piles dans la télécommande.
Appuyer sur le bouton M/A de la télécommande. L'appareil émet un bip et démarre.
Tester les différentes fonctions (voir partie UTILISATION).
Attention, ne pas faire défilier les fonctions les unes à la suite des autres trop rapidement, faiser l'appareil changer de mode et démarrer dans le mode sélectionné.
Il peut être nécessaire de retarder et de remettre les piles après la 1er mise en marche si la télécommande ne permet pas d'acceder à toutes les fonctions.
Si l'appareil fonctionne correctement, terminer l'installation en protégeant la liaison à l'aide du ruban fourni ou d'une goulotte ou de tout autre moyen à votre convenance et en réalisant l'étanchéité du perçage (avec du mastic ou de la mousse isolante)
1. CHOIX DE L'EMPLACEMENT.
Installer l'unité extérieure dans un endroit ventilé capable de supporter le poids et les vibrations. L'emplacement de l'unité extérieure ne doit pas provoquer une gène pour votre voisinage.
Il ne doit pas y avoir d'obstacle à proximé de l'unité autour de laquelle l'air doit circuler librement.
La connexion des deux unités doit être aïée et sans danger.
Choisir un endroit éloigné de tout liquide inflammable ou gaz.
Prévoir le raccordement de l'évacuation des condensats si nécessaire : installer la pipe de sortie d'eau
- Cet accessoire permet de canaliser l'eau s'écoulant de l'appareil lorsque celui-ci est réversible et fonctionne en mode chauffage.
- Cet accessoire ne doit pas etre utilise dans les regions tres froides car il y a alors un risque de prise en glace de I'ecoulement.
- Un tuyau peut alors être raccordé dessus.

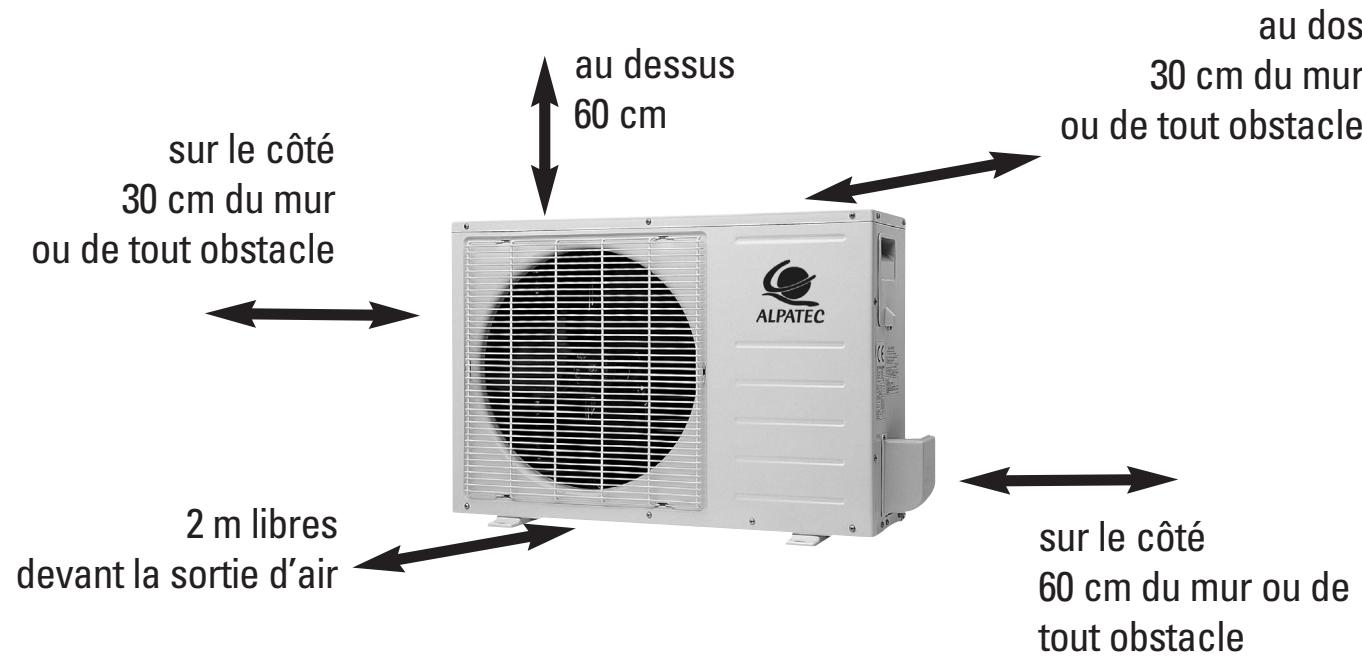

2. DISTANCE DE SECURITE.
Respecter les distances prescrites dans le schéma ci-dessous :
3. MONTAGE.
Si vous utilisez des supports muraux ou de sol, fixez-les fermement et de maniere a respecter les distances ci-dessus. Utilisez des chevilles adaptees au matériel constituant le mur.
Assurez-vous que les supports soient fermement fixés.

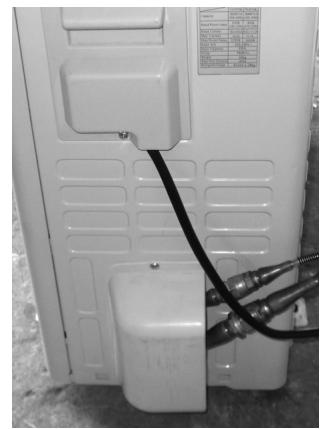

RACCORDEMENT DES UNITES
LE RACCORDEMENT DES UNITS DOIT ETRE REALISÉ SUIVANT LA RÉGEMENTATION EN VIGUEUR (DéCRET 2007-737).
Retirer les caches 9 et 12 de l'unité extérieur.
Retirer les protections (rouge) des quatre extrémités du raccord (dévisser).
Présenter l'extrémité des raccords venant de l'unité interieur et visser :
connexion réalisée :

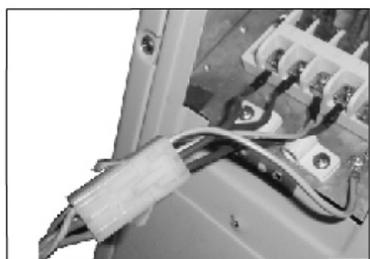

Réaliser la connexion électrique entre l'unité interieure et l'unité extérieure. Puis remettre le couvercle 9.
Remetre les capuchons A puis le couvercle (12).
Brancher l'alimentation électrique sur l'unité interieure.
SI VOUS DEVEZ DÉCONNECTER VOTRE APPAREL :
- Arrêter l'appareil.
- Attendre quelques minutes pour que les pressions s'équilibrent.
- Débrancher votre apparéil du réseau d'alimentation électrique.
- Retirer les caches de l'unité extérieure.
- Déconnecter le bornier électrique.
- Fermer les vannes (enlever les capuchons A, visser avec une clé Alaine).
- Dévisser les connexions.
- Remetre les protections (rouge) sur les 4 extrémités.
- Remetre les caches (9) et (12) extérieurs.
Indications relatives à la protection de l'environnement
Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures menagères mais doit être remis à un point de collecte destiné au recyclage des appareils ELECTriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage.
Vous apportez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usages. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
