MODE D'EMPLOI

XA 2528-P5204 FUJITSU

Vous trouverez d’autres informations dans la liste des Help Desks et dans le manuel "Garantie". Vous trouverez le manuel "Garantie" sur votre notebook sous Icône de démarrage - Manual (Manuel) ou sur le CD/DVD "Drivers & Utilities" ou encore sur nos pages Internet. Vous trouverez des informations actualisées sur nos produits, des conseils, des mises à jour, etc. sur le site Internet : "www.fujitsu-siemens.com"

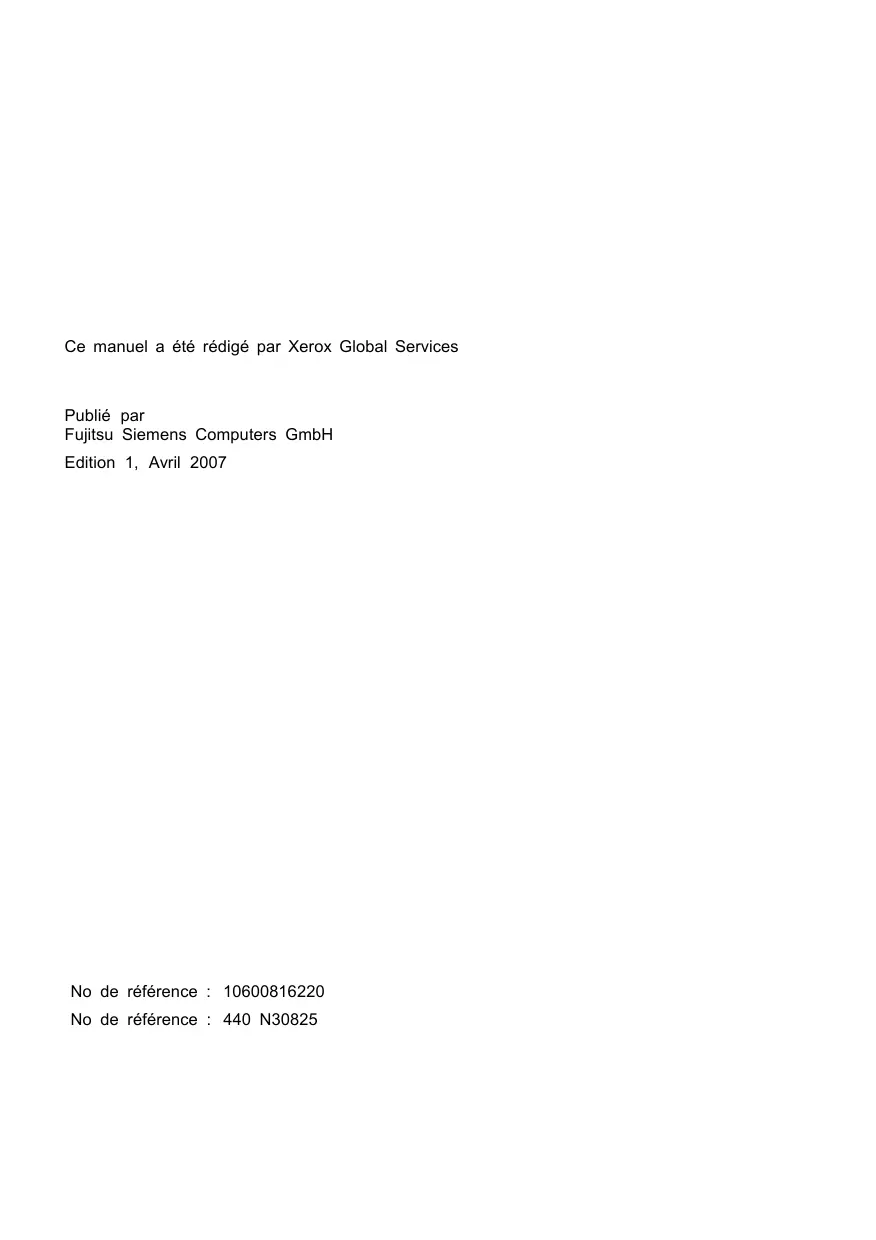

Ce manuel a été rédigé par Xerox Global Services

Fujitsu Siemens Computers GmbH Edition 1, Avril 2007

No de référence : 10600816220

No de référence : 440 N30825 MultiMediaCard est une marque déposée d’Infineon Technologies AG. Sony et Memory Stick sont des marques commerciales de Sony Electronics, Inc. Toutes les autres marques commerciales citées sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs et sont protégées comme telles. Copyright © Fujitsu Siemens Computers GmbH 2007 Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication (même partielles) par photocopie ou procédé analogue. Tout manquement à cette règle expose son auteur au versement de dommages et intérêts. Tous droits réservés, notamment en cas d’octroi de brevet ou d’enregistrement comme modèle d’utilité. Sous réserve de disponibilité et de modifications techniques.

Votre notebook existe en plusieurs modèles. La plupart des sections de ce manuel d’utilisation s’appliquent à toutes les configurations – nous attirerons votre attention sur les différences spécifiques. Certaines images peuvent ne pas correspondre à votre modèle et ne sont destinées qu’à expliquer le principe. Les composants "en option" décrits dans ce manuel ne sont disponibles que pour certaines variantes de l’appareil et doivent être commandés directement au moment de l’achat. Au moment de la mise sous presse de ce manuel, il n’est pas encore possible de dire si les composants et fonctions "spécifiques à l’appareil" décrits dans le présent manuel seront disponibles ou non pour la variante de votre appareil.

Si vous avez acquis un notebook avec un système d’exploitation Windows, ce dernier est pré-installé et configuré de manière optimale. A la première mise sous tension, le notebook est dès lors prêt à l’emploi. Votre Notebook intègre la technologie la plus récente pour vous permettre de découvrir l’informatique dans des conditions optimales. En fonction du modèle, les composants suivants sont présents : •

mémoire vive de 2 Go ou 4 Go (RAM). Pour obtenir plus d’informations sur les modules de mémoire autorisés, contactez notre Assistance technique.

• un lecteur-graveur de CD/DVD pour lire des films sur DVD ou pour graver des CD/DVD • en fonction de l’appareil, un deuxième disque dur pour pouvoir utiliser votre notebook avec deux disques durs dans la liaison RAID • une prise S-Video Out pour raccorder votre Notebook à votre téléviseur • un port FireWire pour raccorder des périphériques haut débit comme, p. ex., un caméscope numérique • plusieurs ports USB, pour ajouter très facilement des webcams, des consoles de jeu, une imprimante et plus encore • une webcam intégrée pour des instantanés ou un des vidéochats • un modem intégré, un module LAN et un module Wireless LAN pour accéder à internet • un logement ExpressCard dans lequel vous pouvez utiliser une carte ExpressCard/34 ou ExpressCard/54 • un logement pour Memory Card pour transférer rapidement sur votre notebook des photos numériques, de la musique et des vidéoclips. • deux micros intégrés pour les enregistrements de voix ou la Voix sur IP (VoIP) • un contrôleur audio intégré, deux haut-parleurs stéréo et un haut-parleur de basses (Subwoofer) pour le plaisir des oreilles. • Vous pouvez même connecter un microphone et des haut-parleurs externes pour bénéficier d’una qualité sonore encore meilleure "BIOS-Setup-Utility" vous permet de contrôler le matériel de votre Notebook et de mieux protéger votre système contre tout accès non autorisé, grâce à l’efficacité de la protection par mots de passe. Ce manuel d’utilisation vous montre, entre autres, comment mettre en service et utiliser votre AMILO.

Vous avez besoin d’informations ?

Vous trouverez un aperçu et des informations supplémentaires sur votre Notebook dans le chapitre "Sources d’information", Page 5.

10600816220, édition 1

signale une opération que vous devez exécuter indique un résultat signale des données que vous devez saisir sur le clavier dans une fenêtre de dialogue de programme ou dans une ligne de commande, p. ex. votre mot de passe (Nom123) ou une instruction pour démarrer un programme

(start.exe) signale des informations affichées à l’écran par un programme, par ex. : L’installation est terminée ! signale •

Lors du branchement et du débranchement des câbles, respectez les consignes figurant dans le présent manuel d’utilisation. Respectez les consignes en matière d’environnement dans le chapitre "Caractéristiques techniques", Page 73 et le chapitre "Première mise en service du Notebook", Page 8 avant de mettre votre Notebook en service et sous tension pour la première fois. Pour le nettoyage, tenez compte des indications du paragraphe "Nettoyer le Notebook", Page 7. Si vous possédez un Notebook avec des composants radio, respectez également les autres consignes de sécurité spécifiques aux appareils avec composants radio dans le manuel "Sécurité". Respectez les instructions données dans le chapitre "Démontage et montage de composants lors de la maintenance", Page 60. Ce Notebook satisfait aux dispositions en matière de sécurité valables pour les équipements informatiques. En cas de doute sur l’utilisation du Notebook dans un environnement donné, veuillez vous adresser à votre point de vente ou à notre Hotline/Help Desk.

Economie decourant Vous économiserez de l’argent et préserverez l’environnement.

Economie d’énergie sous Windows

► Utilisez les fonctions d’économie d’énergie mises à votre disposition, comme décrit au chapitre "Utilisation des fonctions d’économie d’énergie", Page 29.

Informations sur la restauration" (imprimé et/ou restauration du système en format PDF) d’exploitation, des pilotes, des manuels et des logiciels spéciaux

Manuel "EasyGuide" (fichier Informations détaillées sur la mise en service et l’utilisation PDF) et informations techniques Manuel "Wireless LAN" Informations détaillées sur (fichier PDF) l’utilisation du Wireless LAN et informations techniques Manuel "Garantie" (fichier PDF) Fichiers d’informations (par exemple *.TXT, *.DOC, Livré dans l’emballage et/ou sur votre notebook Livré dans l’emballage, sur votre notebook ou sur nos pages Internet "www.fujitsu-siemens.com/support/"

Vous trouverez les manuels sur votre notebook sous Icône de démarrage

– Manual (Manuel) ou partiellement mis à jour sur nos pages Internet "www.fujitsu-siemens.com/support/".

Conditions d’application générales

Informations sur les utilitaires et les programmes Informations sur le système d’exploitation, sur la WebCam et sur Bluetooth

Dans le logiciel de ces applications

Remarques importantes

► Eteignez les composants radio pour des raisons de sécurité des données. En cas de trafic de données sans fil, il est aussi possible que des personnes non autorisées puissent recevoir des données. Voyage,Notebook Notebook

Vous trouverez des consignes sur l’activation du cryptage de données dans la documentation fournie avec vos composants radio.

Si vous voyagez dans un autre pays ► Lorsque vous voyagez à l’étranger, assurez-vous que l’adaptateur d’alimentation peut fonctionner sur la tension de secteur disponible sur place. Si ce n’est pas le cas, procurez-vous l’adaptateur d’alimentation correspondant pour votre Notebook. N’utilisez aucun autre transformateur ! ► Vérifiez si la tension du réseau local correspond aux spécifications du câble secteur. Si cela n’est pas le cas, achetez un câble secteur répondant aux conditions locales. N’utilisez pas d’adaptateur pour appareils électriques pour connecter le notebook. ► Renseignez-vous auprès de l’administration compétente du pays de destination pour savoir si vous pouvez y utiliser votre Notebook avec son composant radio intégré (voir aussi "Marquage CE", Page 76). ► L’utilisation d’un modem peut provoquer des incompatibilités avec le système téléphonique local. Il peut en résulter de piètres performances ou une défaillance totale du modem. Vous aurez peut-être besoin d’un adaptateur téléphonique spécifique (accessoire disponible en option).

Transporter le Notebook

La télécommande ou un remplaçant doit être inséré dans le logement pour carte ExpressCard. Vous éviterez ainsi que des corps étrangers puissent s’infiltrer par le logement dans le notebook. Protégez le notebook contre les fortes secousses et les températures excessives (par exemple, le rayonnement direct du soleil dans la voiture). ► Retirez tous les supports de données (par exemple, CD, DVD) des lecteurs. ► Mettez le Notebook hors tension. ► Retirez les fiches secteur de l’adaptateur d’alimentation et de tous les périphériques des prises secteur. ► Retirez le câble de l’adaptateur d’alimentation et les câbles de données de tous les périphériques ► Rabattez l’écran LCD de sorte qu’il s’enclenche en produisant un déclic. ► Utilisez pour le transport du Notebook un sac approprié pour le protéger de la poussière et des chocs. Notebook Transport

Utilisez exclusivement des produits de nettoyage spéciaux pour ordinateurs. Les produits ménagers et de polissage normaux peuvent endommager les inscriptions du clavier et du Notebook, la peinture ou même le Notebook lui-même. Evitez que des liquides ne s’infiltrent à l’intérieur du Notebook. L’écran Crystal View est très sensible aux griffures ! Nettoyez la surface de l’écran uniquement avec un chiffon très doux et légèrement humidifié. ► Mettez le Notebook hors tension. ► Retirez la fiche secteur de l’adaptateur d’alimentation de la prise secteur. ► Démontez l’accumulateur (voir Chapitre "Démonter l’accumulateur", Page 28). Vous pouvez nettoyer la surface du boîtier avec un chiffon sec. S’il est très sale, utilisez un chiffon humide préalablement trempé dans de l’eau à laquelle vous aurez ajouté un détergent doux pour vaisselle et que vous aurez bien essoré. Pour nettoyer le clavier et le pavé tactile, vous pouvez utiliser des lingettes désinfectantes. Surfacetactile Clavier Notebook Vous pouvez augmenter l’autonomie en tirant profit des fonctions d’économie d’énergie disponibles. Lorsque vous utilisez le Notebook à la maison ou au bureau, nous vous conseillons de le raccorder à l’adaptateur d’alimentation plutôt que d’utiliser l’accumulateur. La connexion des périphériques externes (p. ex. une imprimante, une souris) est expliquée dans le chapitre "Connecter des périphériques", Page 51.

Déballage et contrôle du Notebook

Si vous constatez des dommages dus au transport, nous vous prions d’en informer immédiatement le point de vente compétent !

► Déballez les différents éléments.

► Vérifiez si le Notebook présente des dommages apparents dus au transport. Transport Emballage

Nous vous conseillons de ne pas jeter l’emballage d’origine de l’appareil.

Conservez l’emballage d’origine, il pourra vous servir lors d’un transport ultérieur.

Posez le notebook sur une surface plane, stable et anti-dérapante.

N’oubliez pas que les pieds en caoutchouc du notebook peuvent laisser des marques sur les surfaces fragiles. L’espace libre autour du notebook et de l’adaptateur d’alimentation doit être d’au moins 100 mm pour permettre une ventilation suffisante. N’obturez jamais les ouïes de ventilation du notebook et de l’adaptateur d’alimentation. Evitez d’exposer votre notebook à des conditions d’environnement extrêmes. Protégez le notebook de la poussière, de l’humidité et de la chaleur.

10600816220, édition 1

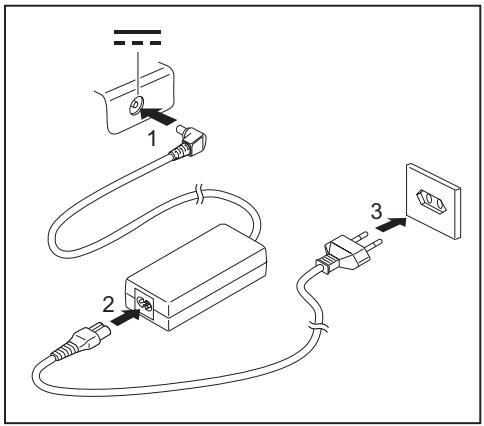

Ne branchez pas le câble secteur de l’adaptateur d’alimentation sur une prise de courant avant d’avoir connecté le Notebook à l’adaptateur d’alimentation. Assurez-vous que la puissance absorbée de l’adaptateur d’alimentation ne dépasse pas celle du circuit électrique sur lequel vous branchez l’adaptateur d’alimentation (voir chapitre "Caractéristiques techniques", "Adaptateur d’alimentation 90 W", Page 74). ► Raccordez le câble de l’adaptateur d’alimentation (1) à la prise de tension continue (DC IN) du notebook. ► Raccordez le câble secteur (2) à l’adaptateur d’alimentation. ► Branchez le câble secteur (3) sur la prise de courant.

3 Le système d’exploitation est déjà installé sur le disque dur pour faciliter la mise en service de votre Notebook. ► Mettez le Notebook sous tension (voir "Mettre le notebook sous tension", Page 12). ► Pendant l’installation, suivez les indications données à l’écran. En cas de doute sur les données que le système vous demande d’introduire, lisez le manuel du système d’exploitation. Si un système d’exploitation Windows est installé sur votre Notebook, vous trouverez plus d’informations sur le système, les pilotes, les programmes d’aide, les mises à jour, les manuels etc. sur votre Notebook ou sur le CD/DVD "Drivers & Utilities" ou sur nos pages internet (voir chapitre "Sources d’information", Page 5).

10600816220, édition 1

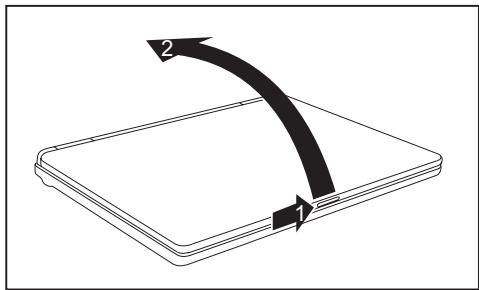

► Poussez le déverrouillage (1) dans le sens de la flèche et soulevez l’écran

LCD vers le haut (2).

► Si le notebook ne s’éteint pas de lui-même, appuyez pendant env. cinq secondes sur le bouton marche/arrêt (1).

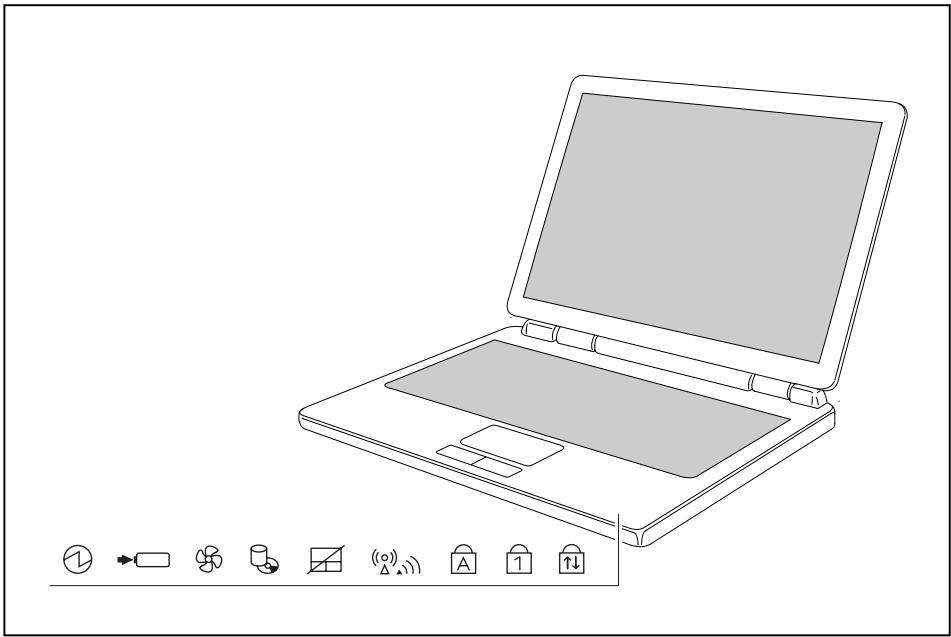

Le voyant clignote : Le Nnotebook est en mode d’économie d’énergie ou il est sous tension et la charge de l’accumulateur est inférieure à 10 %.

VoyantStandby Le voyant est éteint : l’accumulateur est vide, complètement chargé ou l’adaptateur d’alimentation n’est pas raccordé.

SymboleBatterie • Le voyant est éteint : le ventilateur du processeur fonctionne en mode standard. Le processeur et la carte graphique fonctionnent à pleine puissance. SilentMode,toucheEasyLaunch Modesilencieux,toucheEasyLaunch

La description suivante des touches s’applique au système d’exploitation Windows. Les autres fonctions des touches sont décrites dans le manuel qui accompagne votre programme d’application.

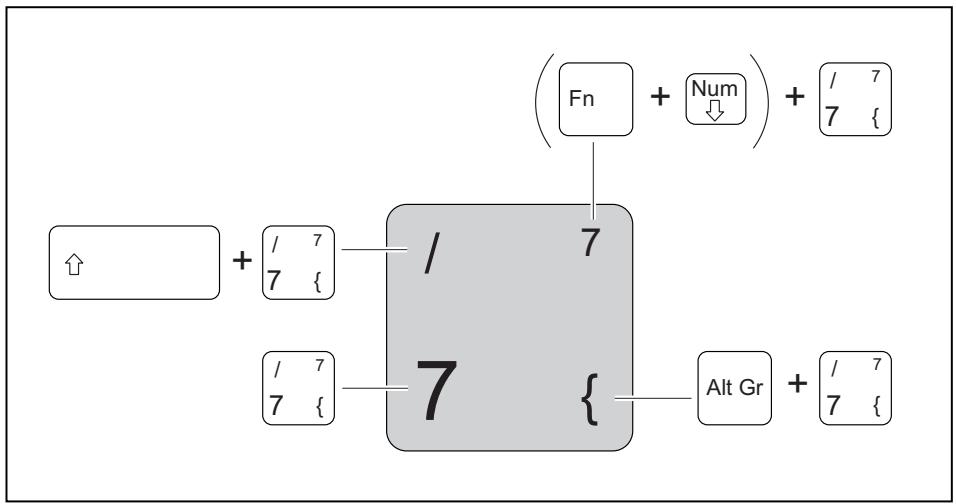

La figure suivante montre comment utiliser les touches légendées plusieurs fois pour afficher un caractère. L’exemple n’est valable que si le voyant CapsLock ne s’allume pas.

La touche de verrouillage majuscules active le mode majuscules (le voyant

CapsLK s’allume). En mode majuscules, toutes les lettres s’inscrivent en majuscules. Lorsque la touche est légendée plusieurs fois, c’est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché. Pour désactiver le mode majuscules, il vous suffit d’actionner la touche majuscules. CapsLock Touchedeverrouillagedesmajuscules

Les combinaisons de touches sont entrées de la façon suivante :

► Maintenez la première touche de la combinaison de touches enfoncée. ► Appuyez simultanément sur la(les) touche(s) nécessaire(s) pour exécuter la fonction. Sur un clavier externe, vous devez appuyer simultanément sur les touches Ctrl + Alt au lieu de la touche Fn .

Cette combinaison de touches vous permet d’activer les options d’énergie Windows réglées pour Modification du comportement de l’interrupteur d’alimentation ou Comportement à la fermeture du Laptop comme décrit au chapitre "Utilisation des fonctions d’économie d’énergie", Page 29.

Moded’économied’énergie Fn+F1

Activer/désactiver la surface tactile

Cette combinaison de touches vous permet d’activer et désactiver la surface tactile du Notebook.

• Maintenez les touches Ctrl et Alt enfoncées et appuyez sur la touche Suppr . D’abord s’affiche le Gestionnaire des tâches. C’est à la deuxième tentative que le démarrage à chaud est exécuté. Démarrageàchaud Ctrl+Alt+Suppr

Saut de tabulation négatif

Cette combinaison de touches déplace le curseur sur la tabulation précédente. Sautdetabulationnégatif Shift+Tab

Vous trouverez les combinaisons de touches Windows dans la documentation de votre système d’exploitation.

Pour modifier les paramètres de pays et de clavier, procédez comme suit : ► Effectuez les réglages sous Icône de démarrage – Réglages – Panneau de configuration – Horloge, langue et région .

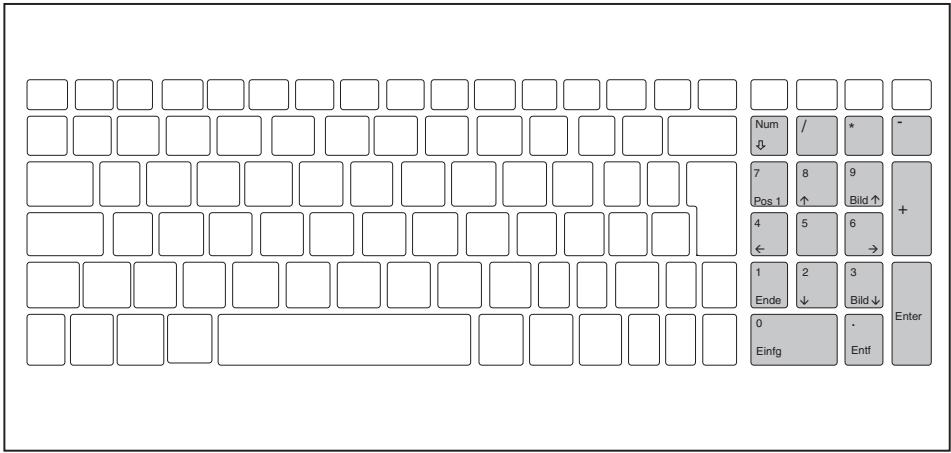

Ce fonctionnement limité suffit cependant pour la plupart des applications de bureau.

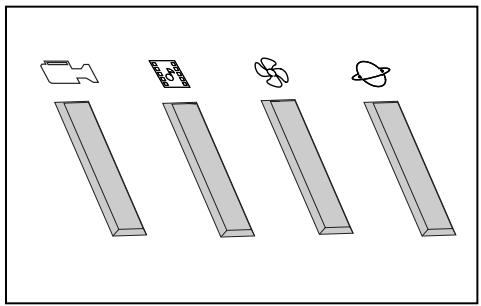

SilentMode,toucheEasyLaunch Modesilencieux,toucheEasyLaunch

Veillez à ce que la surface tactile n’entre pas en contact avec de la saleté, des liquides ou des matières grasses.

Ne manipulez jamais la surface tactile avec des doigts sales.

Ne posez aucun objet lourd (des livres, par exemple) ni sur la surface tactile ni sur ses touches. 1 = Surface tactile

Les touches de la surface tactile servent à sélectionner et exécuter des commandes. Elles correspondent aux boutons d’une souris traditionnelle.

Déplacer le pointeur

► Déplacez votre doigt sur le pavé tactile. Le pointeur se déplace. Surfacetactile

Sélectionner un objet

► Déplacez le pointeur sur l’objet souhaité. ► Tapez une fois du bout du doigt sur la surface tactile ou appuyez une fois sur la touche gauche. L’objet est sélectionné. Surfacetactile

Exécuter une commande

► Déplacez le pointeur sur la zone souhaitée. ► Tapez deux fois du bout du doigt sur la surface tactile ou appuyez deux fois sur la touche gauche. La commande est exécutée. Surfacetactile

► Sélectionnez l’objet souhaité. ► Maintenez le bouton gauche enfoncé et déplacez l’objet à l’endroit souhaité, en glissant le doigt sur la surface tactile. L’objet est déplacé. Surfacetactile

Avec les combinaisons de touches Fn + F5 , vous pouvez désactiver le pavé tactile afin d’éviter de déplacer le pointeur par erreur (voir chapitre

"Combinaisons de touches", Page 18).

10600816220, édition 1

On entend par résolution d’écran le nombre de pixels ("Picture Element" = élément d’image) horizontaux et verticaux dont se compose l’affichage à l’écran. "WUXGA", p. ex., signifie 1920 x 1200 pixels. Chaque pixel se compose de trois sous-pixels (points d’image) des couleurs rouge, vert et bleu. Au total, un écran WUXGA se compose donc de 1920 x 1200 x 3 = 6 912 000 sous-pixels.

Résolutions d’écran fréquemment utilisées XGA WXGA SXGA SXGA+ WXGA+ écran absolument irréprochable. Quelques rares points d’image plus clairs ou plus sombres peuvent apparaître en permanence. Le nombre maximum autorisé de points d’image défectueux est défini par la stricte norme internationale ISO 13406-2 (Classe II). Exemple : Un écran LCD de 15" d’une résolution de 1024 x 768 possède 1024 x 768 = 786432 pixels. Chaque pixel se compose de trois points d’image (rouge, vert et bleu), ce qui représente presque 2,4 millions de sous-pixels. La norme ISO 13406-2 (Classe II) autorise 4 pixels défectueux ainsi que 5 sous-pixels défectueux, c.-à-d. un total de 17 sous-pixels défectueux. Ce nombre représente une proportion d’environ 0,0007 % de l’ensemble des sous-pixels ! Rétro-éclairage Les écrans TFT sont utilisés avec un rétro-éclairage. L’intensité lumineuse du rétro-éclairage peut diminuer pendant la durée de vie du Notebook. Vous pouvez cependant régler individuellement la luminosité de votre écran.

EcranLCD La résolution de l’écran LCD de votre notebook est déjà préréglée de façon optimale.

Modifier le corps des polices

Modifier lecorps des polices

EcranLCD Vous pouvez choisir entre deux tailles de police : une grande et une petite.

► Cliquez avec le bouton droit de la souris sur le Bureau. Effectuez les réglages sous Personnalisation – Régler la taille de la police (en PPP) (dans la sélection de menu gauche) – Continuer. ou ► Effectuez les réglages sous Icône de démarrage – Réglages – Panneau de configuration – Apparence et personnalisation – Personnalisation – Régler la taille de la police (en PPP) (dans la sélection de menu gauche) – Continuer.

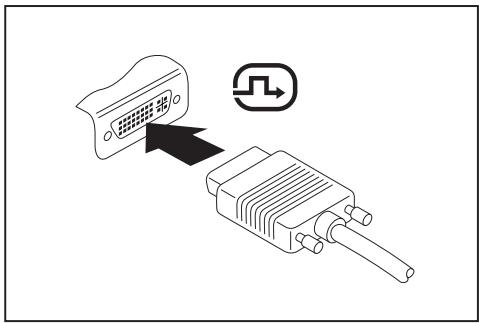

Synchroniser l’affichage sur l’écran LCD et sur un moniteur externe

Synchronisation,affichages àl’écran Ecran La webcam s’adapte automatiquement à la luminosité instantanée. C’est la raison pour laquelle un scintillement peut apparaître sur l’écran LCD pendant l’adaptation à la luminosité. La qualité de l’image dépend de la luminosité et du logiciel utilisé. Vous trouverez d’autres informations sur le logiciel dans l’aide intégrée de l’application (voir chapitre "Sources d’information", Page 5). Vous ne pouvez utiliser la webcam qu’avec une seule application à la fois. Lorsque l’on utilise la WebCam, le support sur lequel est posé le notebook ne doit pas osciller.

Pour savoir comment activer et désactiver la WebCam, voir la description au chapitre "Touches Easy Launch", Page 21.

C’est pourquoi en mode batterie nous vous recommandons de désactiver l’interface graphique Windows Vista Aero. ► Sélectionnez Icône de démarrage – Réglages – Panneau de configuration – Apparence et personnalisation – Couleur et apparence des fenêtres – Ouvrir les propriétés d’apparence classique, pour régler des options supplémentaires, et– Windows Vista base – ou – Windows standard – ou – Windows classique – pour désactiver Windows Vista Aero.

Lorsque la charge de l’accumulateur est faible, un avertissement acoustique retentit. Si vous ne branchez pas l’adaptateur d’alimentation dans les cinq minutes qui suivent le signal d’avertissement, votre Notebook se met automatiquement hors tension. Vous trouverez un complément d’information sur le temps de charge de l’accumulateur dans le chapitre "Caractéristiques techniques", Page 73. Surveiller l’état de charge Compteur dechargedel’accumulateur Accumulateur

La surveillance de la capacité de l’accumulateur sous Windows s’effectue grâce à un "compteur de charge de l’accumulateur", qui se situe sur la barre de tâches. Si vous placez le pointeur sur le symbole de l’accumulateur, vous voyez apparaître son niveau de charge.

Stocker l’accumulateur Capacitédecharge,accumulateur Autodécharge,accumulateur Accumulateur Si vous n’utilisez pas les accumulateurs pendant une longue période, retirez-les du Notebook. Ne gardez pas d’accumulateurs dans l’appareil !

10600816220, édition 1

N’utilisez que des accumulateurs conçus pour votre Notebook par

Fujitsu Siemens Computers. N’exercez pas une force exagérée lorsque vous montez ou démontez un accumulateur. Veillez à ce qu’aucun corps étranger ne pénètre dans les connecteurs des accumulateurs.

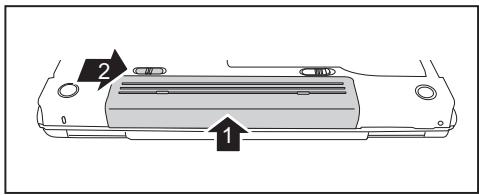

Démonter l’accumulateur

► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas échéant, posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook. ► Poussez le verrouillage de l’accumulateur dans le sens de la flèche (1). 2 1 ► Poussez le bouton de déverrouillage dans le sens de la flèche (2), sans le relâcher. ► Sortez l’accumulateur de son logement (3). 3

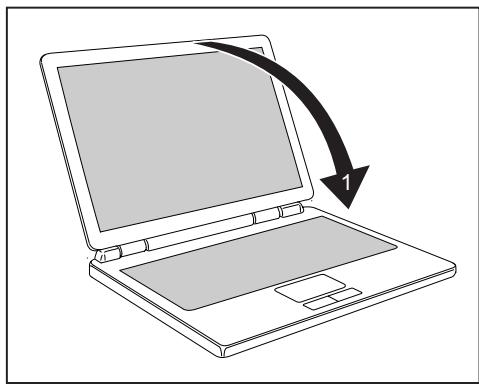

Lorsque vous rabattez l’écran LCD, le notebook bascule automatiquement dans un mode d’économie d’énergie. Sous Windows, le mode Hibernate (Mise en veille prolongée) est réglé par défaut. Nous recommandons actuellement les réglages suivants : Ces réglages sont des valeurs empiriques qui peuvent être différentes des réglages standard du logiciel préinstallé et de Windows. Fonction Eteindre l’écran Mettre le(s) disque(s) dur(s) hors tension Ecran de veille l’écran de veille. Pour plus d’informations sur un point de sélection, vous pouvez appeler l’aide Microsoft en appuyant sur la touche F1 .

Lorsque le notebook est dans un mode d’économie d’énergie, observez impérativement ce qui suit :

En mode d’économie d’énergie, les fichiers ouverts sont stockés dans la mémoire principale, la mémoire cache ou un fichier d’échange sur le disque dur. Ne mettez jamais votre notebook hors tension lorsqu’il est en mode d’économie d’énergie. Lorsque l’accumulateur intégré est presque vide, fermez les fichiers ouverts et n’activez pas le mode d’économie d’énergie.

10600816220, édition 1

• lorsque vous souhaitez débrancher des périphériques du notebook

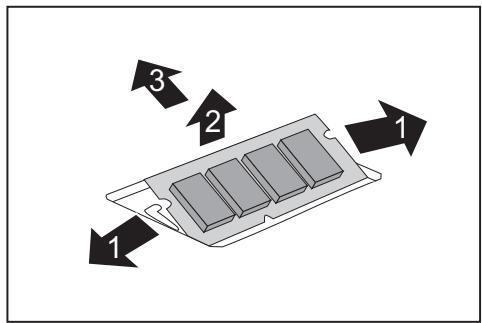

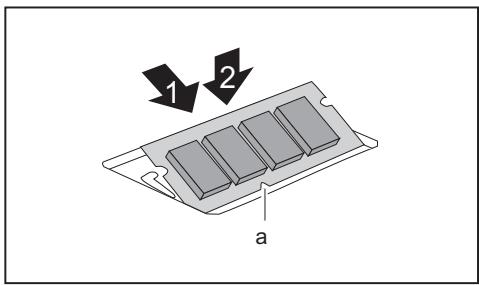

• lorsque vous voulez modifier l’extension de mémoire : lorsque vous n’utiliserez pas le notebook pendant un certain temps : ► Quittez le mode d’économie d’énergie, si nécessaire, en déplaçant la souris, appuyant sur une touche ou remettant le notebook sous tension. ► Quittez tous les programmes ouverts et mettez le notebook hors tension.

Assurez-vous qu’aucun corps étranger ne pénètre dans le logement pour ExpressCard.

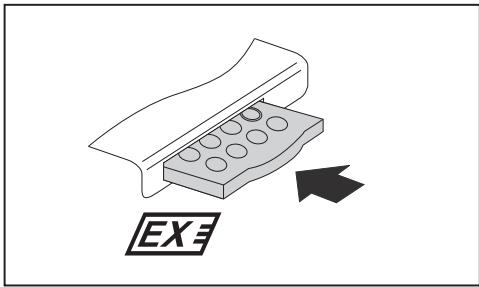

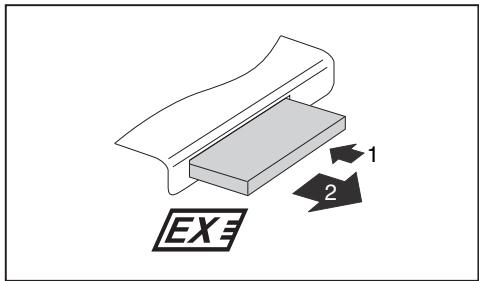

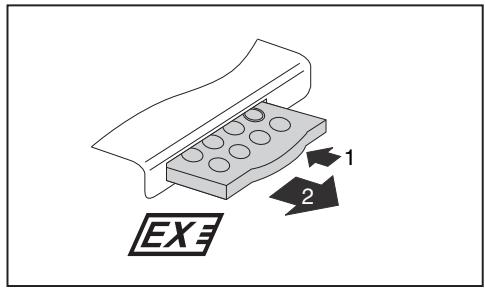

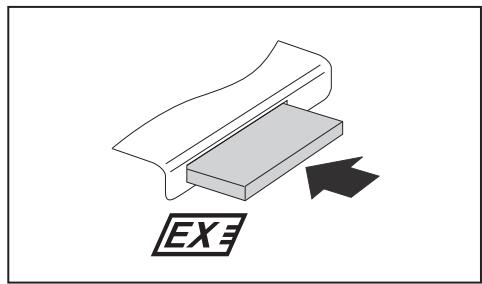

Insérer une ExpressCard

Conservez le remplaçant pour la carte ExpressCard dans un endroit sûr. Lorsque vous retirerez la carte ExpressCard, vous devez réinsérer le remplaçant pour carte ExpressCard. Vous éviterez ainsi que des corps étrangers pénètrent dans le logement pour carte ExpressCard. ► Appuyez sur la télécommande (1) de manière à la faire ressortir légèrement du logement. ► Sortez la télécommande du logement (2). ExpressCard

Vous trouverez dans la documentation relative à l’ExpressCard une description de l’installation des pilotes requis.

10600816220, édition 1

► Cliquez avec le bouton gauche de la souris sur l’icône. ► Choisissez l’ExpressCard que vous voulez arrêter et retirer. ► Appuyez sur la touche Entrée. Une boîte de dialogue vous signale que vous pouvez retirer l’ExpressCard sans risque. ► Appuyez sur le bord de la carte ExpressCard (1) de manière à la faire sortir légèrement du logement. ► Sortez l’ExpressCard (2) du logement.

2 être écrits que par les lecteurs qui supportent le standard respectif.

DVD+RW et DVD-RW sont des normes différentes. DVD+RW et DVD-RW ne peuvent

être écrits que par les lecteurs qui supportent le standard respectif.

DVD+R DL / DVD-R DL (double couche)

DVD+RDL/DVD-RDL Abréviation de Digital Versatile Disc Recordable Double Layer ou Digital Video Disc Recordable

Protégez les CD/DVD de la poussière, des vibrations mécaniques et des rayons directs du soleil ! Ne conservez pas les CD/DVD dans des endroits trop chauds ou trop humides.

CD/DVD De manière à pouvoir exploiter de façon optimale la vitesse de gravure, utilisez des CD vierges portant la mention "Multispeed" ou "High Speed".

DVD vierge CDvierge Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l’enregistrement de films, le stockage de photos, etc.

10600816220, édition 1

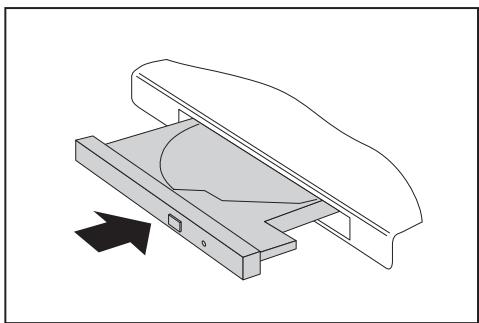

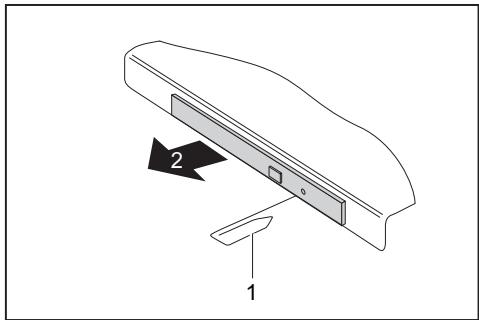

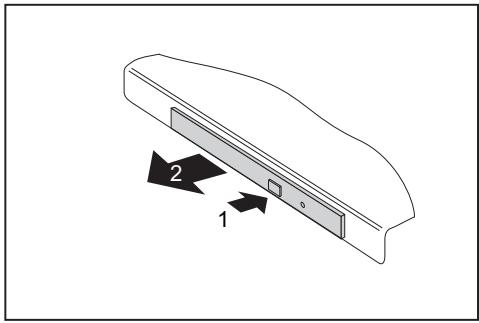

► Avec précaution, sortez complètement le tiroir du lecteur (2).

1 Extraction d’urgence,CD/DVD Retraitmanuel,CD/DVD CD/DVD En cas de panne de courant ou de défaillance du lecteur, vous pouvez ouvrir le tiroir du CD/DVD manuellement. ► Mettez le Notebook hors tension. ► Avec un stylo ou un fil métallique (p. ex. un trombone déplié), appuyez fermement dans l’ouverture (1). Le tiroir du lecteur est éjecté. Vous pouvez à présent sortir le tiroir (2) du lecteur.

Lorsqu’un film DVD doit pouvoir être lu dans toutes les régions, il est doté du code régional 0.

Avant d’acheter un film DVD, vérifiez que le code régional du film DVD est identique au code régional réglé pour le lecteur de DVD de votre notebook.

10600816220, édition 1

Typedecontenu,CD/DVD CD/DVD Windows utilise les fonctions AutoPlay. Cela signifie que vous pouvez décider dans Windows de quelle manière seront traités les différents types de CD ou DVD.

Vous pouvez régler la fonction AutoPlay du lecteur de CD/DVD en fonction de vos besoins, pour que p. ex., Media Player démarre automatiquement lorsque vous insérez un CD audio et que la lecture de ce CD audio s’effectue automatiquement. Procédez comme décrit ci-dessous : ► Effectuez les réglages sous Icône de démarrage – (Settings [Réglages]) – Panneau de configuration – Matériel et audio – Exécution automatique. Veillez à sélectionner l’action appropriée pour chaque type de contenu du CD/DVD.

Subwoofer, qui offre un véritable plaisir d’écoute. Les haut-parleurs internes servent à la production des sons aigus et moyens. Le haut-parleur de basses sert à restituer les fréquences graves. Dans la mesure où l’origine de ces sons graves n’est pas perceptible avec précision, un seul haut-parleur de basses est nécessaire et son emplacement n’a pas d’importance (sous le Notebook).

Si vous branchez un microphone externe, le microphone interne est désactivé. En branchant un casque ou des haut-parleurs externes, vous désactivez les haut-parleurs internes. La combinaison de touches Fn + F6 vous permet d’activer et de désactiver les haut-parleurs.

10600816220, édition 1

Le réglage de volume intégré n’est pas compatible avec l’interface optique SPDIF.

► Réglez le volume souhaité avec la combinaison de touches Fn + F10 ou Fn + F11 . ou

► Réglez le volume souhaité sur le bouton de réglage de volume. ou ► Cliquez deux fois sur l’icône de haut-parleur dans la barre de tâches et sur Mixer. ou ► Sélectionnez Icône de démarrage – (Settings [Réglages]) – Panneau de configuration – Matériel et audio – Son : Ajuster le volume du système. ► Pour changer le volume sonore, utilisez la barre de réglage. ► Pour activer et désactiver le haut-parleur, cliquez deux fois sur l’icône de haut-parleur dans la barre de tâches. Volume

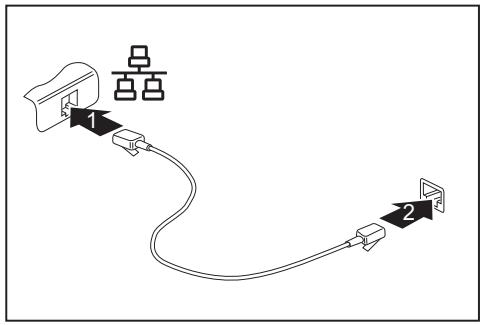

Ethernet et LAN EthernetLAN Le composant LAN interne de votre notebook supporte Ethernet LAN (10/100/1000 Mbps). Le module LAN vous permet d’établir une connexion avec un réseau local (LAN = Local Area Network).

► Connectez le câble LAN au port LAN du Notebook (1). ► Branchez le câble LAN à votre port réseau (2).

Le modem satisfait à la directive UE 91/263/CEE (directive sur les terminaux de télécommunication) et a été contrôlé conformément à la directive TBR-21. Le modem peut être utilisé dans les pays suivants : Signalisation multifréquence (MFW) : Allemagne, Autriche, Belgique, Danemark, Espagne, Finlande, France, Grande-Bretagne, Grèce, Irlande, Islande, Italie, Luxembourg, Norvège, Pays-Bas, Portugal, Suède et Suisse. Signalisation par impulsions (IWV) : Belgique, France, Italie et Pays-Bas. Et aussi en : Pologne, Slovénie, Afrique du Sud et Hongrie.

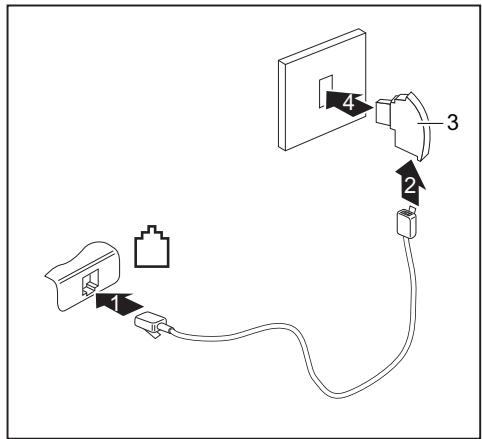

Brancher le modem du Notebook sur la prise téléphonique

Le câble modem et l’adaptateur téléphonique spécifique à votre pays ne sont pas compris dans la fourniture. Vous pouvez vous les procurer dans le commerce spécialisé. N’oubliez pas que la ligne téléphonique ou la ligne de données est occupée lorsque votre modem est raccordé à une prise téléphonique et que, dans ce cas, vous ne pouvez pas utiliser votre téléphone. Retirez la fiche modem de la prise téléphonique lorsque vous avez terminé une session Internet ou que la télécopie est passée. Puis rebranchez la ligne téléphonique. ► Branchez le câble du modem au port modem du Notebook (1). ► Branchez le câble du modem (2) à l’adaptateur téléphonique spécifique au pays (3). ► Branchez le câble modem à votre prise téléphonique (4). Modem

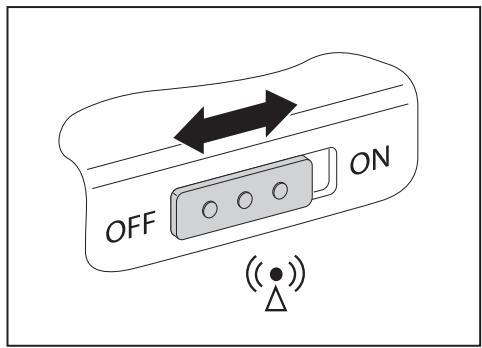

Vous trouverez des informations plus détaillées sur l’utilisation de Wireless

LAN ou de Bluetooth dans le manuel correspondant ou dans les fichiers d’Aide (voir chapitre "Sources d’information", Page 5). Pour pouvoir utiliser l’ensemble des fonctions Bluetooth, installez le logiciel Bluetooth.

Vous trouverez d’autres informations dans le manuel en ligne Windows

(voir chapitre "Sources d’information", Page 5).

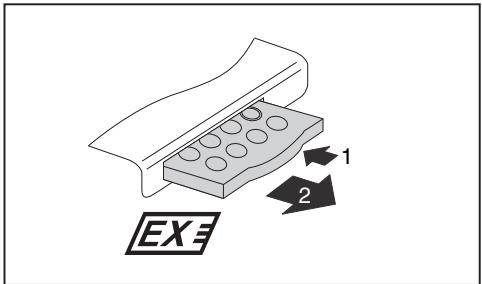

Retirer la télécommande

► Appuyez sur le bord de la télécommande (1) de manière à la faire sortir légèrement du logement. ► Sortez la télécommande du logement (2). Télécommande

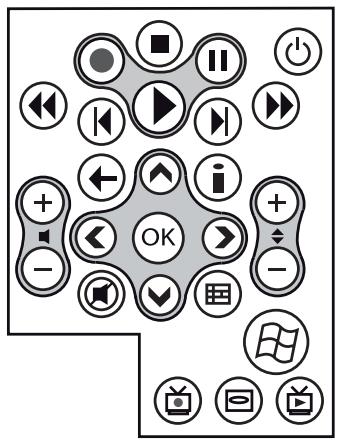

Avec la touche de navigation, vous vous déplacez à l’intérieur du menu (vers le haut, vers le bas, vers la gauche et vers la droite) ► Avec la touche "OK", vous activez des entrées de menu sélectionnées.

Interrupteur Marche/Arrêt de mode d’économie d’énergie (S3)

Cette touche permet de mettre le notebook en mode d’économie d’énergie (S3) ou de désactiver ce mode (S3). Stop Cette touche vous permet d’arrêter la lecture en cours.

Cette touche permet d’enregistrer l’émission de télévision en cours sur le disque dur de votre appareil.

Cette touche permet d’obtenir des informations supplémentaires sur les applications multimédia.

Touche sourdine Cette touche vous permet d’activer et de couper le son.

Cette touche vous permet de lancer la lecture. Avance rapide Cette touche vous permet d’accélérer la lecture. Retour Cette touche permet de revenir au menu précédent.

10600816220, édition 1

Cette touche vous permet de changer de chaîne.

Augmenter/diminuer le volume

Ces touches vous permettent d’augmenter/diminuer le volume.

Enregistrement de la lecture

Cette touche vous permet de lire l’émission de télévision enregistrée sur le disque dur de votre appareil. Live-TV Cette touche permet de passer de la lecture de l’émission de télévision enregistrée à celle de l’émission en cours de la chaîne sélectionnée.

Cette touche permet d’afficher le menu de démarrage du Windows Vista Media Center. Menu DVD Cette touche permet de lancer le menu principal d’un DVD présent dans le lecteur.

Cette touche ne peut être utilisée que si un tuner TV est branché et configuré.

Aperçu des programmes TV Cette touche vous permet d’appeler l’aperçu des programmes TV. Tous les émetteurs TV ne préparent pas dans tous les pays l’aperçu des programmes TV. Cette touche ne peut être utilisée que si un tuner TV est branché et configuré.

Dans ce chapitre, vous apprendrez à utiliser ces fonctions et vous découvrirez leurs avantages.

N’oubliez pas que, dans certains cas, par exemple lorsque vous oubliez votre mot de passe, vous-même n’aurez plus accès à votre système et à vos données. Respectez par conséquent les consignes suivantes : •

Sauvegardez vos données à intervalles réguliers sur des supports de données externes, p. ex. des disques durs externes, des CD ou des DVD.

• Pour certaines fonctions de sécurité, vous devez attribuer des mots de passe. Prenez note des mots de passe et conservez-les en lieu sûr. Si vous oubliez les mots de passe, vous devrez vous adresser à notre Help Desk. L’effacement des mots de passe n’est pas couvert par la garantie et sera donc facturé.

Bref aperçu des fonctions de sécurité

Fonction de sécurité Kensington Lock

Protection BIOS par mot de passe

Mécanique, câble en acier robuste avec cadenas

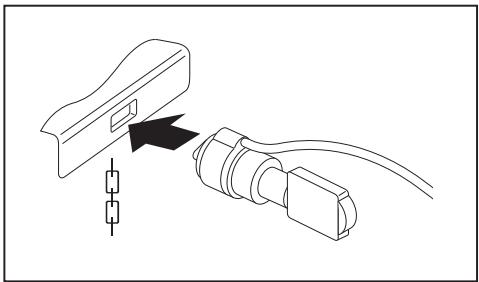

Placez le Kensington MicroSaver (accessoire en option) et le verrouiller Protection par mot de passe Dans le BIOS-Setup-Utility, pour le BIOS-Setup-Utility et le attribuez un mot de passe système d’exploitation avec un administrateur et activez, le mot de passe administrateur et cas échéant, la protection par utilisateur. mot de passe pour le système d’exploitation.

Brefaperçu Avant d’utiliser les différentes possibilités de protection des données par mot de passe dans le BIOS-Setup-Utility, veuillez prendre note des consignes suivantes : Prenez note des mots de passe et conservez-les en lieu sûr. Si vous oubliez votre mot de passe administrateur, vous ne pourrez plus accéder à votre Notebook. L’effacement du mot de passe n’est pas couvert par la garantie et sera donc facturé. Protectionparmotdepasse

Votre mot de passe ne peut pas dépasser huit caractères et peut contenir des lettres et des chiffres. Il est nécessaire de faire de distinction entre majuscules et minuscules.

Protection du BIOS-Setup-Utility (mots de passe administrateur et utilisateur)

Si vous avez ouvert ce manuel d’utilisation à l’écran, nous vous recommandons d’imprimer les instructions qui suivent. Car lors du paramétrage du mot de passe, vous ne pourrez pas rappeler les instructions à l’écran. BIOS-Setup-Utility

Le mot de passe administrateur comme le mot de passe utilisateur vont vous permettre d’empêcher l’utilisation non autorisée duBIOS-Setup-Utility. Le mot de passe administrateur vous donne accès à toutes les fonctions du BIOS-Setup-Utility, le mot de passe utilisateur uniquement à certaines fonctions. Vous ne pouvez créer de mot de passe utilisateur qu’après avoir attribué un mot de passe administrateur.

Pour savoir comment appeler et utiliser le BIOS-Setup-Utility, voir le chapitre "Paramètres dans le BIOS-Setup-Utility", Page 66.

► Sélectionnez le champ Set Supervisor Password et appuyez sur Entrée.

Le message Enter new Password : vous invite à entrer un mot de passe. ► Tapez le mot de passe et appuyez sur la touche Entrée. Le message Confirm new Password vous invite à valider le mot de passe. ► Tapez le mot de passe encore une fois et appuyez sur la touche Entrée. Le message Password installed confirme que le nouveau mot de passe a été enregistré. ► Pour attribuer le mot de passe utilisateur, sélectionnez le champ Set User Password et procédez exactement comme pour la définition du mot de passe administrateur. Si vous ne souhaitez effectuer aucun autre réglage, vous pouvez quitter le BIOS-Setup-Utility ► Dans le menu Exit, sélectionnez l’option Exit Saving Changes. ► Sélectionnez OK et appuyez sur Entrée. Le Notebook redémarre et le nouveau mot de passe entre en vigueur. Si vous souhaitez à cet instant appeler le BIOS-Setup-Utility, vous devez au préalable entrer votre mot de passe administrateur ou votre mot de passe utilisateur. Remarquez que le mot de passe utilisateur ne vous donne pas accès à tous les réglages BIOS. Motdepasseutilisateur Motdepasseadministrateur Motdepasse Supprimer des mots de passe Pour supprimer un mot de passe sans en créer de nouveau, procédez comme suit : utilisateur Motdepasseadministrateur Motdepasse

► Appelez le BIOS-Setup-Utility et sélectionnez le menu Security.

► Sélectionnez le champ Set Supervisor Password ou Set User Password et appuyez sur Entrée. Le message Enter current Password vous invite à entrer le mot de passe actuel. Le message Enter new Password vous invite à entrer un nouveau mot de passe. ► A ce moment-là, appuyez deux fois sur la touche Entrée. ► Dans le menu Exit, sélectionnez l’option Exit Saving Changes. ► Sélectionnez OK et appuyez sur Entrée. Le Notebook redémarre et le mot de passe est supprimé. La suppression du mot de passe administrateur entraîne par la même occasion la suppression du mot de passe utilisateur.

10600816220, édition 1

Le mot de passe administrateur que vous avez attribué dans le BIOS-Setup-Utility

(voir paragraphe "Attribuer le mot de passe administrateur/utilisateur", Page 49) vous permet également de verrouiller le démarrage du système d’exploitation. Systèmed’exploitation

Activer la protection système

► Le Notebook redémarre. Vous être invité à entrer votre mot de passe (le mot de passe administrateur).

Systèmed’exploitation

► Sélectionnez l’option Disabled et appuyez sur Entrée.

Si vous ne souhaitez effectuer aucun autre réglage, vous pouvez quitter le BIOS-Setup-Utility ► Sous Exit, sélectionnez l’option Save Changes and Exit. Le Notebook redémarre. Il n’y a plus aucun mot de passe pour le système. Systèmed’exploitation

Respectez en tout cas les consignes de sécurité du chapitre "Remarques importantes", Page 4 avant de connecter des périphériques au Notebook ou de les déconnecter du Notebook.

Lisez toujours la documentation relative au périphérique que vous voulez brancher. Ne branchez ou ne débranchez jamais de câbles pendant un orage. Ne tirez jamais sur le câble lorsque vous le débranchez ! Saisissez toujours la fiche. Respectez l’ordre décrit ci-après lorsque vous connectez des périphériques au Notebook ou lorsque vous les déconnectez : Connecter des périphériques au Notebook 1. 2. 3. Branchez les câbles des périphériques en respectant les consignes données. Enfichez toutes les fiches secteur dans les prises de courant.

Appareils 2. Retirez des prises la fiche secteur du Notebook et de tous les appareils concernés. 3. Débranchez les câbles des périphériques en respectant les consignes données. Périphériques Appareils

Certains périphériques externes nécessitent l’installation et l’aménagement de logiciels spécifiques (par exemple, le programme pilote). Pour plus d’information consultez la documentation du périphérique et du système d’exploitation.

La combinaison de touches Fn + F3 vous permet de basculer entre le moniteur externe et l’écran LCD du notebook. Vous pouvez afficher simultanément la même image sur le moniteur externe et sur l’écran LCD du notebook.

Régler la fréquence de rafraîchissement pour votre moniteur externe

Le réglage d’une fréquence de rafraîchissement trop élevée est susceptible d’endommager votre écran. Consultez la documentation fournie avec votre écran pour connaître la fréquence de rafraîchissement maximale.

En choisissant le réglage optimal de fréquence de rafraîchissement, vous évitez un scintillement de l’image. ► Adaptez la fréquence de rafraîchissement au type d’écran connecté. ► Sélectionnez Icône de démarrage – (Paramètres) – Panneau de configuration – Apparence et personnalisation– Personnalisation : Ajuster la résolution de l’écran. ou ► Cliquez avec le bouton droit de la souris sur le Bureau. Choisissez sous Personnalisation – Paramètres d’affichage le type d’écran 1 ou 2. ► Choisissez Paramètres avancés... – Moniteur. ► Choisissez sous Fréquence de rafraîchissement du moniteur : la fréquence optimale de rafraîchissement pour le type d’écran connecté. ► Choisissez Appliquer et OK.

10600816220, édition 1

Avec l’USB 2.x, le débit peut atteindre 480 Mbits/s.

Vous trouverez d’autres informations dans la documentation fournie avec les périphériques USB. ► Branchez le câble de données au périphérique. ► Connectez le câble de données à l’un des ports USB du Notebook.

Les périphériques USB sont automatiquement reconnus et installés par votre système d’exploitation.

Les périphériques FireWire supportent le branchement à chaud (hot-plug). Par conséquent, les câbles des périphériques FireWire peuvent être branchés et débranchés sans qu’il soit nécessaire d’éteindre l’appareil.

Vous trouverez d’autres informations dans la documentation fournie avec les périphériques FireWire. ► Connectez le câble de données du périphérique externe au port FireWire du Notebook. ► Connectez le câble secteur du périphérique externe sur la prise de courant.

Raccorder des appareils audio externes

Port microphone Ports audiounmicrophone ► Branchez le câble de données au port microphone du Notebook.

10600816220, édition 1

► Branchez le câble de données au port

Line In du Notebook.

► Branchez le câble de données au port

écouteurs/SPDIF du Notebook.

En branchant un casque ou des haut-parleurs externes, vous désactivez les haut-parleurs internes.

Si vous achetez un câble dans le commerce, vérifiez ce qui suit : Le port écouteurs/SPDIF de votre Notebook est une "prise jack de 3,5 mm". Pour raccorder les écouteurs ou les haut-parleurs, vous avez besoin d’une "fiche jack de 3,5 mm". Pour raccorder des périphériques audio équipés d’une entrée optique numérique (comme un amplificateur), vous devez utiliser un câble fibres optiques avec "connecteur miniplug TOSLINK 3,5 mm (SPDIF verrouillage 3,5)". Fiche

► Branchez le périphérique externe sur la prise S‑Video Out de votre Notebook.

► Mettez d’abord le périphérique externe puis le Notebook sous tension.

Si vous achetez un câble dans le commerce, vérifiez ce qui suit :

La prise S‑Video Out de votre Notebook est une "prise Hosiden à 4 broches" appelée aussi "prise Mini-DIN à 4 broches". La fiche pour ce branchement doit être une "fiche Hosiden". Fiche

Control Center pour le réglage de l’écran. Ces logiciels contiennent une Aide intégrée pour cette application. Les appareils équipés d’une carte graphique NVIDIA utilisent, pour le réglage de l’écran, le logiciel NVIDIA Control Panel. Ces logiciels contiennent une Aide intégrée pour cette application. ► Raccordez un périphérique (p. ex. un téléviseur) à la prise S-Video-Out de votre Notebook et redémarrez le Notebook. ou ► Sélectionnez Symbole de démarrage – Réglages – Panneau de configuration – Affichage et personnalisation – Personnalisation – Ecran – Réglages avancés. ► Sélectionnez OK. ou ► Si votre appareil dispose d’une carte graphique ATI, Symbole de démarrage – Tous les programmes – Centre de contrôle Catalyst – Centre de contrôle Catalyst. ou ► Si votre appareil dispose d’une carte graphique NVIDIA, sur le Bureau appuyez sur le bouton droit de la souris et sélectionnez NVIDIA Control Panel. L’image est transmise sur le périphérique

10600816220, édition 1

Toute réparation du Notebook doit être exécutée exclusivement par du personnel qualifié. Une ouverture non autorisée ou des réparations non conformes mettent un terme à la garantie et peuvent constituer un danger considérable pour l’utilisateur (choc électrique, risque d’incendie). Maintenance Composants

Après en avoir convenu avec la Hotline/le Help Desk, vous pouvez démonter et remonter vous-même les composants décrits dans ce chapitre.

Si vous démontez et remontez des composants vous-même sans en avoir convenu avec la Hotline/le Help Desk, la garantie de votre Notebook s’éteint.

Remarques pour le montage et le démontage des cartes et des composants

• • • • N’utilisez jamais d’objets tranchants tels, par exemple, un tournevis, une paire de ciseaux ou un couteau comme levier pour retirer des couvercles. Les cartes constituées de composants à risque électrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l’étiquette ci-contre :

Débranchez les câbles avant de connecter ou de déconnecter les cartes. Manipulez les cartes en les tenant uniquement par leurs bords. Evitez de toucher les broches ou les circuits d’une carte.

Monter et démonter l’accumulateur

Pour démonter et remonter l’accumulateur, lisez le chapitre "Monter et démonter l’accumulateur", Page 28.

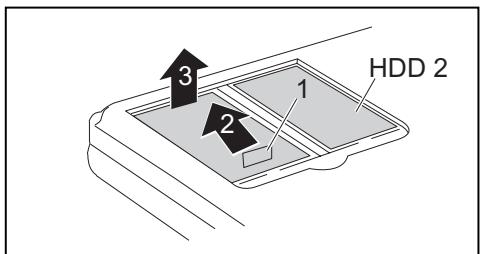

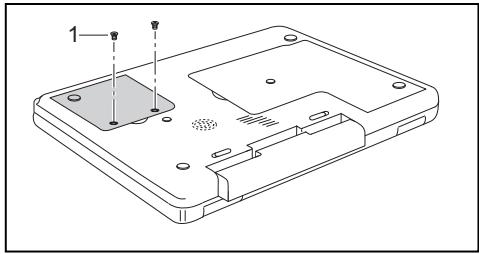

Démonter le disque dur

► ► ► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas échéant, posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook. ► Démontez l’accumulateur (voir Chapitre "Démonter l’accumulateur", Page 28). ► Otez les vis (1). 1 Disquedur Lors du montage du disque dur, veillez à ne pas plier ou endommager les contacts sur le logement du disque dur. Disquedur

► Fixez les deux vis sur la tôle de fixation.

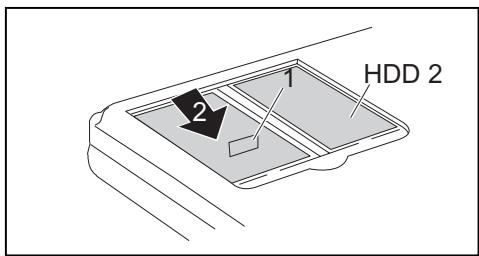

► En le tenant droit, insérez le disque dur dans son logement. ► Au moyen du dispositif d’extraction (1), tirez le disque dur dans le sens de la flèche (2) en le tenant droit de sorte que HDD 2 1 les contacts s’enclenchent. Si nécessaire, 2 poussez légèrement d’un seul doigt sur le bord gauche du disque dur.

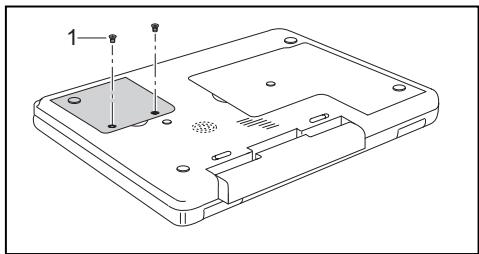

► Fixez le couverclee à l’aide des vis (1).

Lorsque vous montez ou démontez des modules d’extension mémoire, le Notebook doit être hors tension et ne peut pas se trouver en mode d’économie d’énergie. N’utilisez que des extensions mémoires conçues pour votre notebook : modules 512 Mo, 1 Go ou 2 Go DDR2-533 SO DIMM (PC2-4200) ou modules 512 Mo, 1 Go ou 2 Go DDR2-667 SO DIMM (PC2-5300). Lorsque vous montez ou retirez un module mémoire, ne forcez pas. Veillez à ce qu’aucun corps étranger ne pénètre dans le logement réservé à l’extension mémoire. Les modules mémoire se trouvent sous le compartiment de service. Lors du montage et du démontage d’un module mémoire, il vous faudra ouvrir le compartiment de service. Une fois le couvercle retiré, différents composants sont accessibles. Seul un technicien spécialisé et agréé est autorisé à monter ou démonter ces composants. Par conséquent, respectez impérativement les consignes suivantes : En cours de fonctionnement, certains composants peuvent devenir très chauds (par exemple, le radiateur du processeur). Pour des raisons de sécurité, nous vous recommandons d’éteindre le Notebook une heure avant de monter ou démonter les modules d’extension mémoire. Le risque de brûlure est réel ! Certains composants équipés d’éléments sensibles à l’électricité statique étant accessibles, respectez les instructions du paragraphe "Remarques pour le montage et le démontage des cartes et des composants", Page 60, chapitre "Remarques importantes", Page 4. ► Mettez le Notebook hors tension. ► Rabattez l’écran LCD sur la partie inférieure du Notebook de sorte qu’il s’enclenche en produisant un déclic. ► Retirez la fiche secteur de l’adaptateur d’alimentation de la prise secteur. ► Débranchez tous les câbles raccordés au Notebook. ► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas échéant, posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook. ► Démontez l’accumulateur (voir "Démonter l’accumulateur", Page 28).

10600816220, édition 1

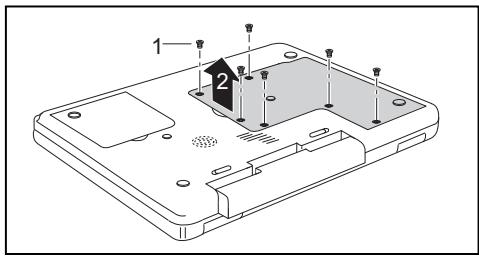

► Retirez le cache du Notebook (2). Couvercle

► Retirez le module de mémoire de son logement (3) en tirant dans le sens de la flèche.

Extension mémoire Moduled’extensionmémoire

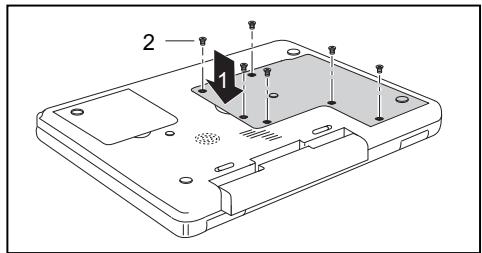

► Fixez le couverclee à l’aide des vis (2). Couvercle

Le BIOS-Setup-Utility propose les menus suivants : Main Infos Advanced Configuration étendue du système Réglages du mot de passe et des fonctions de sécurité Configuration de l’ordre de démarrage Quitter le BIOS-Setup-Utility

Démarrage de l’utilitaire Setup BIOS

► Redémarrez le Notebook (mettre hors/sous tension ou redémarrage du système d’exploitation). Au démarrage, le message suivant ou un message similaire apparaît brièvement à l’écran : <F2> BIOS Setup <F12> Boot Menu ► Lorsque ce message apparaît à l’écran, appuyez sur la touche de fonction F2 . ► Si un mot de passe a été attribué, entrez le mot de passe et appuyez sur la touche Entrée. BIOS-Setup-Utility

Si vous avez oublié le mot de passe, adressez-vous à votre administrateur système ou contactez notre service technique.

Utiliser le BIOS-Setup-Utility

Appuyez sur la touche de fonction F1 pour obtenir de l’Aide sur l’utilisation du BIOS-Setup-Utility. Vous trouverez les descriptions des différents réglages dans la fenêtre droite du BIOS-Setup-Utility.

A l’aide de la touche F9 vous pouvez charger les réglages par défaut du BIOS-Setup-Utility. ► Sélectionnez au moyen des touches fléchées ← ou → le menu que vous souhaitez paramétrer. Le menu apparaît. ► Sélectionnez au moyen des touches fléchées ↑ ou ↓ l’option que vous souhaitez modifier. ► Appuyez sur la touche Entrée. ► Appuyez sur la touche Echap pour quitter le menu sélectionné. ► Notez les entrées modifiées (dans le présent manuel, par exemple).

à l’aide de la touche Entrée :

Save Changes and Exit – Enregistrer les réglages et quitter le BIOS-Setup-Utility

► Pour enregistrer les entrées actuelles dans les menus et quitter le BIOS-Setup-Utility, sélectionnez Save Changes and Exit et Yes. Le Notebook redémarre et les nouveaux paramètres deviennent actifs.

Discard Changes and Exit – Annuler les modifications et quitter le BIOS-Setup-Utility

► Pour annuler les modifications, choisissez Discard Changes and Exit. Lorsque l’on appelle le BIOS-Setup-Utility les réglages valides restent actifs. Le BIOS-Setup-Utility se ferme et le Notebook redémarre.

Get Default Values – Rétablir les paramètres par défaut

► Pour rétablir les paramètres par défaut pour tous les menus du BIOS-Setup-Utility, sélectionnez Get Default Values et Yes.

Load Previous Values – Annuler les modifications sans quitter le BIOS-Setup-Utility

► Pour annuler les modifications, sélectionnez Load Previous Values et Yes. Lorsque l’on appelle le BIOS-Setup-Utility les réglages valides restent actifs. Vou pouvez maintenant effectuer d’autres réglages dans le BIOS-Setup-Utility. ► Si vous souhaitez quitter le BIOS-Setup-Utility avec ces réglages, sélectionnez Save Changes and Exit et Yes.

10600816220, édition 1

► Notez les opérations exécutées et l’état dans lequel se trouvait l’appareil au moment de l’apparition de l’erreur. Notez également le message d’erreur éventuellement affiché.

► Mettez le Notebook hors tension. ► Prenez contact avec notre Hotline/Help Desk. Vous trouverez les numéros de téléphones dans la liste Help Desk. Avant d’appeler, veuillez préparer les informations ci-dessous et les garder à portée de main : • Le nom du modèle et le numéro de série du Notebook. Le numéro de série est indiqué sur l’étiquette apposée sous le Notebook. • Vos notes et les messages qui sont apparus à l’écran ainsi que des indications sur les signaux acoustiques. • Toutes les modifications matérielles ou logicielles effectuées après réception du Notebook. • Toutes les modifications apportées aux réglages du BIOS-Setup après réception du Notebook. • Votre configuration système et tous les périphériques qui sont connectés à votre système. • Votre contrat d’achat. Nos Notebooks sont conçus et optimisés pour une utilisation mobile et intègrent pour cela des composants légers, peu encombrants et absorbant peu d’énergie. En fonction de la configuration choisie, lors de l’utilisation de logiciels de jeu demandant beaucoup de calculs, par ex. pour les graphiques en 3D, il est possible que la fonctionnalité du système soient légèrement réduite par rapport à un PC de bureau. Une mise à jour de pilotes non autorisés par Fujitsu Siemens Computers peut, sous certaines conditions, entraîner des pertes de performance, de données et des dysfonctionnements. Vous pouvez télécharger les pilotes autorisés et les versions BIOS actuelles sous : "http://www.fujitsu-siemens.com/support/downloads.html"

Restaurer le logiciel installé

Veuillez créer des copies de sécurité de vos fichiers à intervalles réguliers. Dans l’éventualité d’une perte de données, vous pourrez restaurer le logiciel installé à l’aide des supports des informations. Si vous n’avez cependant fait aucune copie de sécurité de vos propres fichiers, il ne sera plus possible de restaurer ces fichiers. Si votre système d’exploitation devait ne pas démarrer ou si des erreurs devaient apparaître sur votre disque dur, il peut s’avérer nécessaire de réinstaller le logiciel préinstallé.

Vous trouverez des informations pour restaurer le système d’exploitation, les pilotes, les manuels et des logiciels spéciaux dans le manuel "Recovery Process".

L’heure ou la date du Notebook ne sont pas corrects

Charger labatteriedesecours Dateinexacte La luminosité est réglée sur sombre. L’affichage écran s’effectue sur l’écran LCD du Notebook. Le câble secteur ou le câble de données du moniteur externe ne sont pas branchés correctement.

► Mettez l’écran externe et le Notebook hors tension. ► Vérifiez si le câble secteur est raccordé correctement au moniteur externe et à la prise de courant. ► Vérifiez si le câble de données est correctement raccordé au Notebook et au moniteur externe (pour autant qu’il existe une prise). ► Mettez l’écran externe et le Notebook sous tension.

L’affichage sur l’écran externe n’apparaît pas ou bouge

Ecran Icône de démarrage – Réglages – Panneau de configuration – Apparence et personnalisation – Personnalisation : Ajuster la résolution de l’écran, sélectionnez la résolution appropriée. ► Sélectionnez l’écran : Cliquez avec le bouton droit de la souris sur le Bureau. Sous Personnalisation – Paramètres d’affichage , sélectionnez l’écran 1 ou 2 et sous Paramètres avancés... – Moniteur, sélectionnez le bon écran.

Le Notebook ne fonctionne plus

Moded’économie d’énergie Notebook

L’accumulateur est vide. ► Chargez l’accumulateur. ou ► Montez un accumulateur chargé. ou ► Raccordez l’adaptateur d’alimentation au Notebook.

► Vérifiez si le câble de données est correctement connecté entre le Notebook et l’imprimante.

► Vérifiez si le câble de données est correctement connecté entre le Notebook et l’imprimante. ► Vérifiez si le bon pilote d’imprimante est chargé (voir documentation de l’imprimante).

La liaison radio avec un réseau ne fonctionne pas

Laliaisonradioavec unréseaune fonctionne pas

Le composant radio est désactivé.

Le composant radio est activé. Malgré cela, la liaison radio avec un réseau ne fonctionne toujours pas.

► Vous trouverez des informations plus détaillées sur l’utilisation des composants radio Wireless LAN dans le manuel correspondant ou dans les fichiers d’Aide (voir chapitre "Sources d’information", Page 5).

Vous trouverez des informations à ce sujet sur votre Notebook ou sur le CD/DVD

"Drivers & Utilities" ou sur nos pages Internet.

Déclarations de conformité (Declarations of Conformity)

Déclarationde conformité Tel qu’il est livré, cet appareil est conforme aux directives CE 89/336/CEE "Compatibilité électromagnétique" et 2006/95/CE "Basse tension". Marquage CE pour appareils avec composants radio Tel qu’il est livré, cet appareil satisfait aux exigences de la directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 sur les équipements radio et les dispositifs de télécommunication ainsi qu’à la reconnaissance réciproque de conformité. Cet appareil peut être utilisé dans les pays suivants : Belgique Bulgarie Danemark Raccorder des écouteurs 57 Raccorder des magnétoscopes numériques 55 Raccorder un microphone 55 Remarques 4 Cartes 60
