Marque	FALCON
Modèle	FHDCT 1090 SS/C INOX
Type de produit	Hotte aspirante décorative
Largeur approximative	1090 mm (d'après le modèle)
Hauteur de la hotte (hors cheminée)	550 à 950 mm
Dégagement minimum entre la table de cuisson et la hotte	800 mm
Diamètre du conduit d'évacuation	150 mm
Débit d'air nominal	1000 m³/h
Niveau sonore	56 dBA
Alimentation électrique	230 V ~ 50 Hz, fusible recommandé 3A
Puissance totale	340 W
Puissance du moteur	300 W
Éclairage	2 lampes halogènes de 20 W chacune (12 V)
Vitesses disponibles	4 vitesses + arrêt différé 10 min
Commandes	6 boutons poussoirs avec indicateur lumineux de saturation des filtres
Filtres à graisse	Filtres métalliques lavables au lave-vaisselle
Entretien des filtres	Nettoyage tous les 2 mois (plus souvent en usage intensif)
Entretien des surfaces	Nettoyant non abrasif pour acier inoxydable
Fonction arrêt automatique	Après 4 heures d'inactivité
Poids approximatif	15 kg

FOIRE AUX QUESTIONS - FHDCT 1090 SS/C INOX FALCON

Quel est le dégagement minimum recommandé entre la table de cuisson et la hotte ?

Le dégagement minimum est de 800 mm pour éviter la surchauffe de la hotte.

Comment installer la hotte en version évacuation extérieure ?

Utilisez un conduit rigide ou flexible de 150 mm de diamètre, le plus court possible avec un minimum de coudes. Positionnez le ventilateur sur la sortie souhaitée (supérieure ou arrière) et obstruez l'autre ouverture avec la plaque fournie.

Comment nettoyer les filtres à graisse ?

Retirez les filtres en tirant sur le levier. Lavez-les au lave-vaisselle ou à la main avec de l'eau chaude et un détergent. Répétez tous les 2 mois, ou plus souvent si usage intensif.

Que faire si tous les boutons clignotent ?

Après 30 heures de fonctionnement, les filtres à graisse sont saturés. Appuyez sur le bouton FAN OFF pour réinitialiser l'indicateur, puis nettoyez les filtres.

Quel type d'ampoules utiliser pour remplacer l'éclairage ?

Utilisez des lampes halogènes de 20 W, 12 V, de même type que les originales. Dévissez la bague de serrage du verre avec un tournevis pour accéder à l'ampoule.

La hotte a-t-elle un arrêt automatique ?

Oui, la hotte s'éteint automatiquement après 4 heures de fonctionnement continu sans intervention.

Peut-on utiliser la hotte en mode recyclage sans conduit extérieur ?

Non, ce modèle est conçu pour l'évacuation extérieure uniquement. Il n'est pas équipé de filtre à charbon pour le recyclage.

Quelle est la consommation électrique de la hotte ?

La puissance totale est de 340 W (moteur 300 W + éclairage 2x20 W). L'alimentation requise est du 230 V ~ 50 Hz avec un fusible de 3A.

Comment fixer la hotte au mur ?

Marquez l'emplacement en respectant la hauteur de dégagement. Utilisez des fixations adaptées à la nature du mur (les chevilles sont fournies). Retirez les filtres pour accéder aux trous de fixation. Deux personnes sont nécessaires pour la mise en place.

Que faire si la hotte fait du bruit ou vibre ?

Vérifiez que le conduit d'évacuation n'est pas aplati ou tordu et que les coudes sont larges. Assurez-vous que la hotte est solidement fixée au mur et que les filtres sont en place.

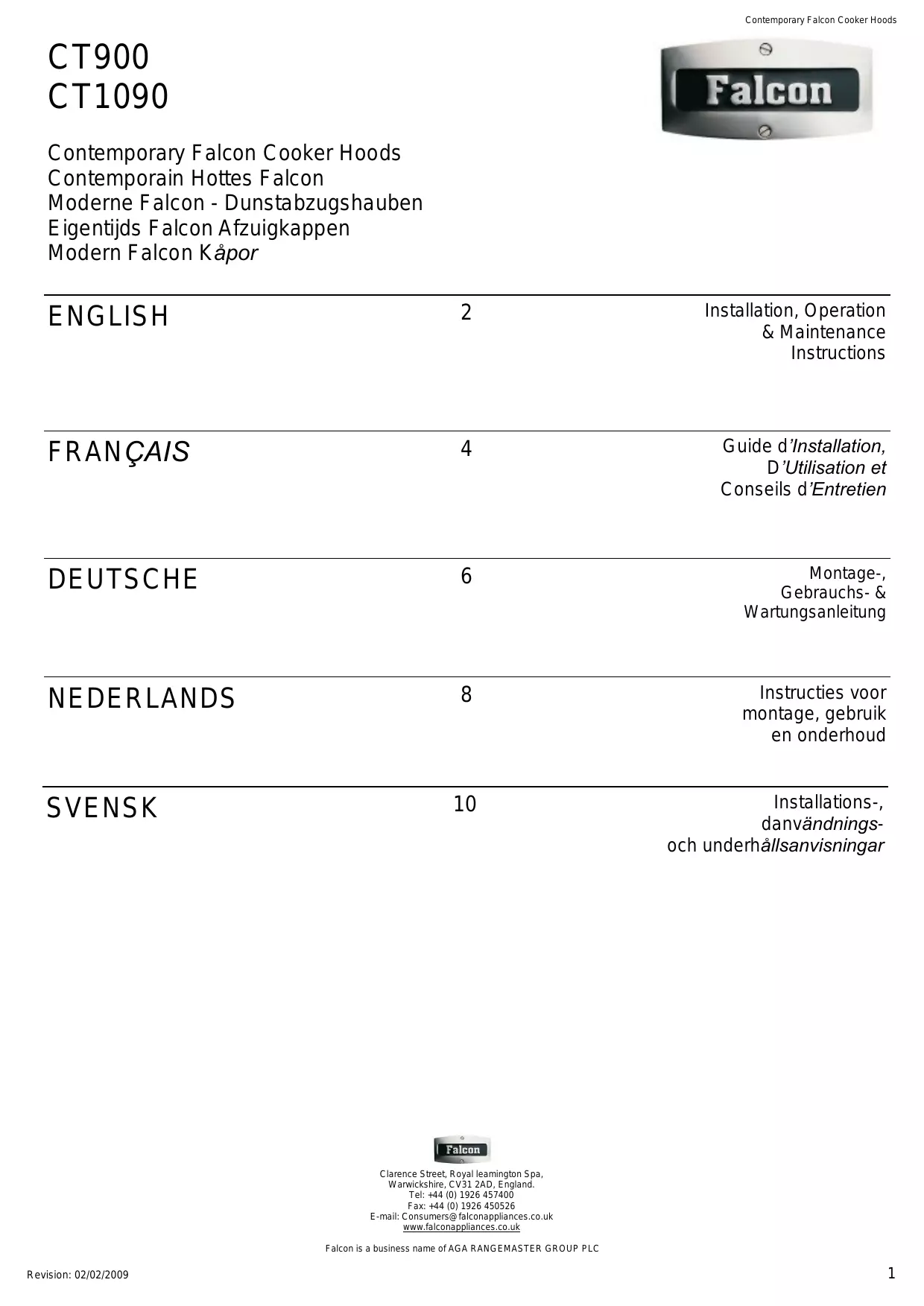

MODE D'EMPLOI FHDCT 1090 SS/C INOX FALCON

GUIDE D'INSTALLATION, D'UTILISATION ET CONSEILS D'ENTRETIEN

SECTION 1	INTRODUCTION	4
SECTION 2	PERFORMANCE DE L'EXTRACTION	4
SECTION 3	RENSEIGNEMENTS IMPORTANTS	4
SECTION 4	INSTALLATION	4
	4.1 Sortir les filtres àGRAISSE
	4.2 Situation de l'échévement du ventilateur
	4.3 Installation de la conduite
	4.4 Comment(attacher la hotte conte le mur
	4.5 Comment raccorder la conduite
	4.6 Installation électrique
SECTION 5	INSTRUCTIONS D'UTILISATION	5
SECTION 6	MAINTIEN	5
SECTION 7	SPECIFICATIONS	5
DESSIN 1:	DIMENSIONS ET DÉTAILS FIXATION	5

SECTION 1. INTRODUCTION

L'élément le plus important pour une bonne performance de la hotte est le conduit qui évacue l'air vers l'extérieur. Ce conduit doit être une priorité dès le début de la conception de votre cuisine.

SECTION 2. PERFORMANCE DE L'EXTRACTION

L'élément le plus important pour une bonne performance de la hotte est le conduit qui évacue l'air vers l'extérieur. Ce conduit doit être une priorité dès le début de la conception de votre cuisine.

Veuillez noter les éléments suivants :

• La hotte est fournie avec un adaptateur approprié à fixer au conduit de 150 mm de diamètre.
• À noter : 150 mm est le diamètre minimum du conduit permettant une extraction efficace.
• La longueur du conduit d'extraction doit être aussi limitée que possible avec le moins de coudes possible.
• La configuration la plus efficace est d'évacuer directement par un mur extérieur. Ainsi, il est conseillé de placer le fourneau contre un mur extérieur quand on conçoit le plan de la cuisine.
• On peut faire évacuer la fumée par l'orifice supérieur ou par l'orifice arrière. La turbine de ventilation devra être pivotée pour la position d'évacuation par l'arrière.
• Un conduit avec plus de 2 coudes à 90° dégrade d'une façon significative la performance du système d'extraction. Si possible, évitez d'avoir un coude de 90° à la sortie, utilisez des coudes dont les diamètres sont aussi grands que possibles pour maintenir un flux d'air continu sans tourbillonnements ; évitez des entortillements des conduits flexibles ; étirez le conduit flexible pour s'assurer que la surface interne soit aussi lisse que possible.

SECTION 3. INFORMATIONS IMPORTANTES

Dégagement minimum entre le fournau et la hotte:	800mm
Hauteur de la hotte y compris cheminée:	550—950 mm
Hauteur requise du plafond avec cheminée standard:	2290mm

Pour une petite charge, des cheminées adaptées aux besoins du client de rechange peuvent être produites.

La distance minimum entre les brûleurs de la plaque du fourneau et le bas de la hotte est essentielle pour empêcher la surchauffe de la hotte et de ses pièces.

Si vous souhaitez protéger le mur entre le fourneau et la hotte avec une crédence Falcon, veuillez noter la hauteur minimale de 800 mm indiquée dans le tableau ci-dessus.

En cas de coude à 90° du conduit, il faut respecter un encombrement minimal de 215 mm. Cela permettra de courber le conduit sans faire de faux-pli.

Il faut respecter les normes en vigueur concernant le rejet de l'air.

Attention!

Il faut bien veiller à ce que le système d'extraction de haute performance n'afecte pas le bon fonctionnement des autres appareils à combustibles (gaz, fioul, etc...) qu'ils soient dans la cuisine ou dans d'autres parties de la maison.

Là où sont installés ces appareils à combustibles, IL FAUT prévoir une ventilation ajustée qui prend en compte la capacité d'extraction dela hotte falcon.L'écart entre la ventilation et l'extraction par la hotte ne doit pas excéder 4Pa.

En cas de doute ne faites pas fonctionner la hotte et l'apparil à combustible simultanément et consultez un expert (du combustible) approprié pour vous bien conseiller.

L'évacuation peut se faire dans un conduit existant à condition que les fluides de ce conduit soient produits exclusivement par des appareils électriques. Sont exclus les conduits de chauffage central, de chauffe-eau à gaz ou à fioul, etc.

Il faut veiller à avoir une ventilation ajustée de la pièce quand la hotte du fourneau et les appareils à énergie autre que l'électricité (chauffe-eau à gaz ou à fioul, etc.) sont en marche simultanément. La pièce doit être pourvue d'orifices pour permettre une arrivée d'air frais constante.

Attention :

Cet appareil doit être mis à la masse. Assurez-vous que le voltage d'alimentation correspond à celui marqué sur l'étiquette de classement à l'intérieur de la hotte.

La hotte devra être mise hors tension avant de faire des opérations de nettoyage ou d'entretien.

Il faut absolument faire attention au risque de feu quand on est en train de frire. Pour minimiser le risque de feu, tous les conseils concernant le nettoyage des filtres à graisse doivent être respectés.

Ne pas approcher de flamme sous la hotte.

SECTION 4. INSTALLATION

4.1 Démontage des filtres à graisse

Mettez la plaque arrière sur une surface horizontale.

Pour enlever les filtres à graisse, tirez le levier de filtre et retirez le filtre.

Les quatre trous de fixation interne, le ventilateur et la plaque d'obturation sont accessibles par les trous dans la plaque arrière. (dessin 1).

4.2 Position du ventilateur.

La hotte peut être ventilée soit par la position d'échappement supérieur, soit par la position d'échappement arrière. Chaque position d'échappement a quatre goujons auxquels on peut fixer soit le montage du ventilateur, soit une plaque.

Positionner le ventilateur à la position d'échappement désirée et la plaque à la position non utilisée.

En changeant la position d'échappement, il faut faire attention de ne pas tirer ou entortiller excessivement le câble d'alimentation électrique du ventilateur.

4.3 Installation du conduit

Faites un trou dans le mur ou le plafond par lequel on peut faire passer le conduit de 150 mm de diamètre de la hotte à l'extérieur.

La longueur du conduit devra être limitée au plus court possible avec le moins de coudes possible - voir section 2.

Faites un trou dans le mur extérieur correspondant aux mesures internes de la grille de ventilation.

4.4 Comment fixer la hotte contre le mur

Si vous fixez une crédence Falcon, elle doit être installée avant la hotte.

Des instructions complètes pour monter la hotte sont données (dessin 1).

À noter : la partie décorative de la hotte peut être enlevée pour faciliter la manœuvre de la hotte.

Le mur recevant l'appareil devra être de bonne qualité, avec une surface plane, et être suffisamment solide pour supporter la hotte.

Les fixations appropriées à la nature de la construction du mur devront être utilisées.

4.5 Comment raccorder le conduit

Fixez le conduit à l'adaptateur. Il se peut qu'on soit obligé de le faire avant de fixer le ventilateur contre le mur. Il est conseillé d'enlever la partie décorative avant cette manœuvre. La cheminée est attachée en utilisant des vis machine M4 qui peuvent être accessibles par la/les ouverture(s) à filtre.

Quand le ventilateur est en place, vérifiez que le conduit ne soit pas aplati ou entortillé sur son parcours.

Raccordez le conduit à la grille de ventilation du mur ou à une terminaison extérieure alternative.

Fixez bien la grille de ventilation au mur extérieur. Assurez-vous que les ailettes se dirigent vers le bas.

Remplacez les filtres à graisse.

4.6 Installation électrique

ÉLECTRICITÉ = DANGER : COUPEZ L'ÉLECTRICITÉ AVANT DE CONTINUER

L'extracteur est un appareil fixe destiné à être branché au secteur par installation électrique fixe. Un technicien électricien compétent doit réaliser l'installation électrique.

Le ventilateur devra être alimenté avec une prise comprenant un fusible de 3A en monophasé 230V. L'interrupteur devra être situé à côté du ventilateur/fourneau pour que le courant puisse être coupé du ventilateur. Le fusible devra avoir un contact minimum de séparation de 3mm entre tous ses pôles. Si non, un moyen différent de couper l'installation électrique doit être prévu et conforme au règlement électrique en vigueur.

Un câble pour relier la prise au ventilateur est inclus.

CODE CONNECTION COULEURS DES DIFFÉRENTS FILS
Faisceau	Couleur de faisceau
Conducteur	Marron
Neutre	Bleu
Terre	Vert/Jaune

SECTION 5. CONSEILS DE MISE EN ROUTE

a. Branchez le fusible. b. La hotte compte six boutons-poussoirs qui s'illuminent quand on les énonce. Leurs fonctions sont résumées sur le tableau ci-dessous. c. La commande de la hotte coupera automatiquement l'appareil s'il y a un délai de 4 heures de non fonctionnement. d. Après 30 heures de fonctionnement, la saturation des filtres à graisse sera signalée par un clignotement des 6 boutons - pour réinitialiser, appuyez sur le bouton FAN OFF.

Boutons-Poussoirs	Fonction
/ /	LUMière ON/OFF
0 1	VITESSE 1 (min); OFF (ARRÊT IMMÉDIAT).
2	VITESSE 2
3	VITESSE 3
4	VITESSE 4 (max)
-	ARRET APRES 10 MINUTES pour éliminer les dernières vapeurs - l'indicateur clignote durant l'opération.

SECTION 6. ENTRETIEN

Un entretien régulier est essentiel pour assurer une bonne performance durable. Pour nettoyer les surfaces de l'acier inoxydable de la hotte, servez-vous d'un agent de nettoyage de qualité appropriée. Il ne faut pas utiliser des matériels ou des produits de nettoyage abrasifs.

Nettoyez les filtres à graisse dans un lave-vaisselle ou à la main avec de l'eau chaude et un détergent. Lavez les filtres tous les 2 mois - plus fréquemment si l'extracteur est en usage fréquent.

Pour enlever les filtres à graisse, tirez le levier de filtre et retirez le filtre.

Pour entretenir l'apparence immaculée de la hotte et pour minimiser le risque de feu, assurez-vous que les dépôts de graisse sur les surfaces de la hotte soient nettoyés régulièrement.

Pour remplacer les lampes, enlevez la bague de serrage du verre (levier par un tournevis) et enlevez le verre mat. Remplacez avec des lampes du même type.

SECTION 7. SPÉCIFICATIONS

Souffleur écoulement d'air nominal:	1,000 m3/h
Niveau de Bruit:	56dBA
Voltage électrique:	230V~ 50Hz
Voltage de la lampe halogène:	12V
Souffleur consommation d'énergie:	1 @ 300W
Puissance de la lampe halogène:	2 x 20W
Énergie Totale:	340W
Fusible recommends pour l'énergie électrique:	3A
Diamètre de l'adaptateur du ventilateur:	150mm

Poids des hottes :

1. Marquez une ligne horizontale (A) dans la position désirée de la base de la hotte.
2. Marquez une ligne centrale verticale du fourneau et de la hotte (B).
3. Marquez les centres des trous de fixation comme indiqué ci-dessus.
4. Si vous utilisez l'évacuation arrière, marquez et faites un trou pour accepter un conduit d'un diamètre de 150 mm comme détaillé dans le guide d'installation.
5. Fixez la hotte en utilisant des fixations adaptées à la construction du mur aux positions déjà marquées. Les trous de fixation sont révélés quand les filtres sont enlevés comme détaillé dans le guide d'installation.

Méthode 2

1. Enlevez les filtres comme détaillé dans le guide d'installation pour accéder aux trous de fixation à l'arrière de la hotte.
2. Si vous choisissez l'évacuation par l'arrière, marquez et faites un trou convenable pour accepter un conduit d'un diamètre de 150 mm comme détaillé dans le guide d'installation.
3. Présentez la hotte contre le mur dans la position désirée. Deux personnes sont nécessaires pour cette opération. Marquez le mur par les trous de fixation dans la partie arrière de la hotte.
4. Fixez la hotte en utilisant des fixations convenables pour la construction du mur aux positions déjà marquées.
