Oi 65SP - Enceinte audio 0 ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Marque	0 ACOUSTICS
Modèle	Oi 65SP
Type de produit	Enceinte audio encastrable
Catégorie	Enceinte de plafond
Diamètre du haut-parleur	6,5 pouces (165 mm)
Configuration	2 voies (woofer + tweeter pivotant)
Type de grille	Grille magnétique amovible, carrée
Matériau de la grille	Acier avec revêtement blanc
Accessoires fournis	Gabarit de montage, 4 pinces pivotantes, vis
Type de connexion	Bornes à clip à ressort (rouge/noir)
Section de câble recommandée	Dénudé sur 10 mm
Réglage du tweeter	Pivotant, interrupteur de niveau (versions P et CW)
Alimentation	Passive (nécessite amplificateur externe)
Impédance	8 ohms (estimation standard)
Puissance admissible	60 W RMS (estimation)
Réponse en fréquence	50 Hz - 20 kHz (estimation)
Poids	1,5 kg (estimation)
Dimensions (L x H x P)	Diamètre de découpe : 200 mm, profondeur : 90 mm (estimation)
Installation	Encastrée dans plafond, fixation par pinces pivotantes
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Garantie	2 ans (estimation standard)

FOIRE AUX QUESTIONS - Oi 65SP 0 ACOUSTICS

Comment installer l'enceinte 0 ACOUSTICS Oi 65SP ?

Marquez et découpez un trou selon le gabarit fourni. Passez le câble, dénudez-le sur 10 mm, puis connectez les bornes rouge (positif) et noire (négatif). Insérez l'enceinte et serrez les vis des pinces pivotantes dans l'ordre indiqué.

Comment régler le tweeter pivotant ?

Poussez doucement le cadre extérieur du tweeter (pas le dôme) pour orienter les hautes fréquences vers la zone d'écoute. Pour les versions 'P' et 'CW', un interrupteur de niveau est disponible ; laissez-le sur '0' lors du premier test.

La grille magnétique est-elle amovible ?

Oui, la grille se fixe magnétiquement sur le cadre de l'enceinte. Elle peut être orientée dans n'importe quel sens pour les modèles carrés.

Dois-je retirer le tissu blanc derrière la grille ?

Il est recommandé de retirer ce tissu pour optimiser les performances sonores. Il suffit de le décoller de la grille avant l'installation.

Quel type de câble utiliser ?

Utilisez un câble d'enceinte de section appropriée (2x0,75 mm² minimum). Dénudez les extrémités sur 10 mm et insérez-les dans les bornes à clip en respectant la polarité.

L'enceinte est-elle amplifiée ?

Non, c'est une enceinte passive. Elle doit être connectée à un amplificateur ou récepteur audio.

Quelle est la profondeur de montage nécessaire ?

Prévoyez environ 90 mm de profondeur derrière le plafond pour loger l'enceinte et les pinces.

Comment tester l'enceinte avant de fixer la grille ?

Une fois installée et connectée, mettez l'amplificateur sous tension et jouez un morceau. Vérifiez que le son est clair et que le tweeter fonctionne. Vous pouvez ajuster l'orientation si nécessaire.

Quels outils sont nécessaires pour l'installation ?

Un tournevis Pozidriv n°2, une scie cloche ou une scie à plâtre pour le trou, une pince à dénuder, et éventuellement un niveau à bulle.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction.

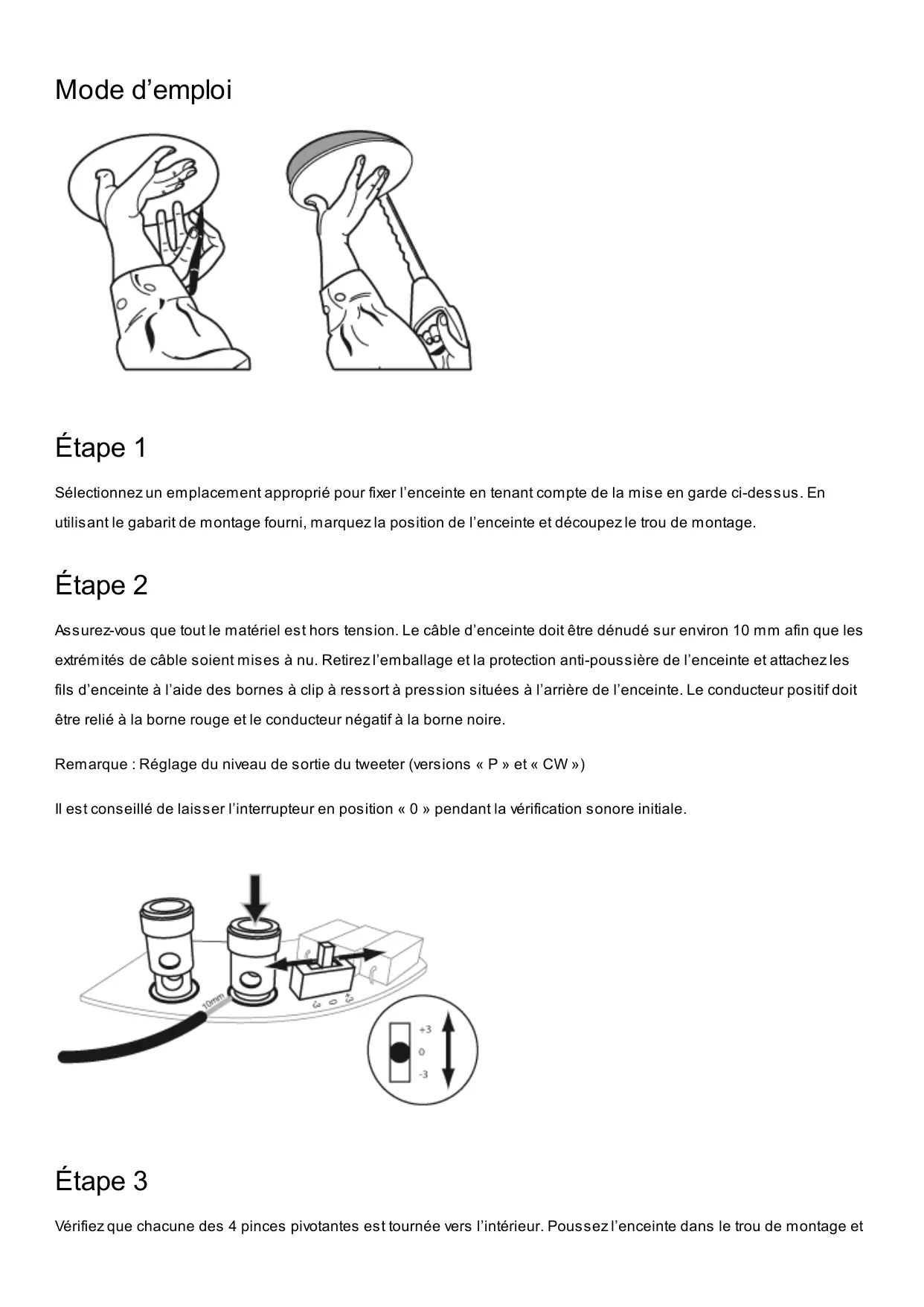

MODE D'EMPLOI Oi 65SP 0 ACOUSTICS

Sélectionnez un emplacement approprié pour fixer l'enceinte en tenant compte de la mise en garde ci-dessus. En utilisant le gabarit de montage fourni, marquez la position de l'enceinte et découpez le trou de montage.

Étape 2

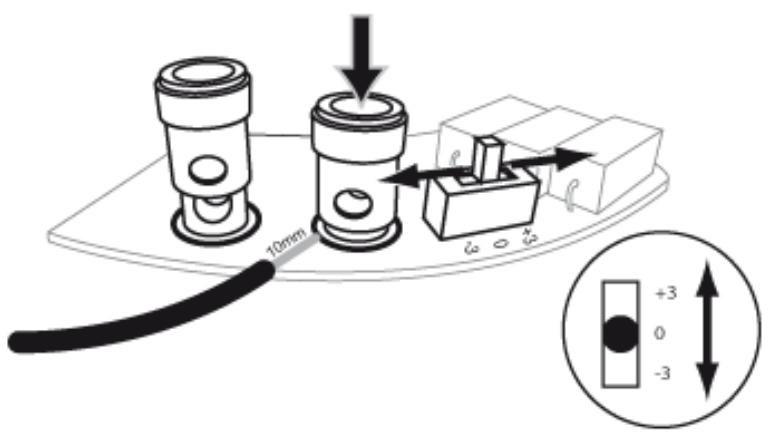

Assurez-vous que tout le matériel est hors tension. Le cable d'enceinte doit être dénudé sur environ 10 mm afin que les extrémités de cable soient mises à nu. Retirez l'emballage et la protection anti-poussière de l'enceinte et attachez les fils d'enceinte à l'aide des bornes à clip à ressort à pression situées à l'arrête de l'enceinte. Le conducteur positif doit être relié à la borne rouge et le conducteur négatif à la borne noire.

Remarque: Réglage du niveau de sortie du tweeter (versions « P » et « CW »)

Il est conseilé de laisser l'interrupteur en position « 0 » pendant la vérification sonore initiale.

Étape 3

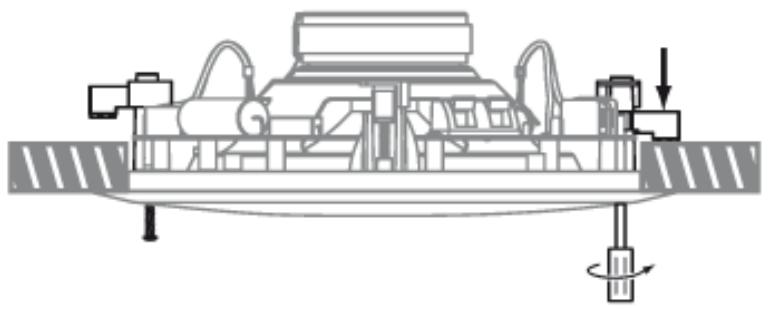

Vérifiez que chacune des 4 pince pivotantes est tournée vers l'intérieur. Poussez l'enceinte dans le trou de montage et

alignez-la avec le plafond. Tout en Maintenant l'enceinte en place, serrez chacune des vis de fixation à l'aide d'un tournevis Pozidriv® n°2 dans l'ordre indiqué sur le schéma (à gauche). Lorsqu'une résistance se fait sentir, la pince est en position.

Étape 4

Une fois que les enceintes sont installées, elles doivent être testées avant de monter les grilles. L'enceinte stéreo de plafond Professional 6,5 po dispose d'un tweeter pivotant qui peut être régle pour permettre aux hautes fréquences d'être dirigeées vers la position d'écoute normale, ou de s'en éloigner, selon les besoins. Le cadre extérieur du tweeter (pas le dôme) doit être poussé doucement afin d'atteindre la position souhaïée pour le tweeter.

Étape 5

L'enceinte stéreo de plafond Professional 6,5 po comporte une grille magnétique. Placez cette grille au-dessus du cadre de l'enceinte, où elle sera positionnée. Veuillez notes que les grilles carrées peuvent être placées dans n'importe qu'elle orientation.

Certains modèles comportent un tissu blanc derrière la grille qui permet de minimiser le contraste visuel avec le plafond. Pour obtenir la meilleure performance sonore, il est recommendé d'oter ce tissu avant l'utilisation. Pour ce faire, décollez simplement le tissu de la grille.
