FREE SPACE 51 PAIRE - Enceinte audio BOSER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte audio d'extérieur
Marque	BOSER
Modèle	FREE SPACE 51 PAIRE
Couleur	Vert
Dimensions	36,8 cm de diamètre, 38,1 cm de hauteur
Poids	5,4 kg par enceinte
Haut-parleurs	Un haut-parleur résistant aux conditions climatiques de 11,4 cm par enceinte
Puissance admissible	50 W IEC en continu, compatible avec 10-100 W
Impédance	4 à 8 ohms
Résistance aux intempéries	Sel, brouillard, soleil, humidité élevée (pluie/neige), températures extrêmes (-40°C à 70°C)
Température de fonctionnement	-40°C à 70°C
Câble recommandé	Section 0,82 mm² jusqu'à 6 m, 1,3 mm² jusqu'à 9 m, 2,1 mm² jusqu'à 15 m, 3,3 mm² jusqu'à 24 m
Garantie	Garantie limitée transférable de 5 ans
Entretien	Chiffon humidifié avec détergent doux, tuyau d'arrosage à pression limitée
Installation	Surface plane, enterrage max 18,4 cm, gravier de drainage, vis à bois pour terrasse
Contenu de l'emballage	2 enceintes Free Space 51, 4 éléments de câblage
Utilisation	Extérieur permanent, résistant aux conditions climatiques

FOIRE AUX QUESTIONS - FREE SPACE 51 PAIRE BOSER

Comment installer les enceintes Free Space 51 dans le sol ?

Placez les enceintes sur une surface plane. Creusez un trou d'au maximum 18,4 cm de profondeur. Ajoutez une couche de 5 à 10 cm de gravier pour le drainage. Ne bouchez pas l'ouverture de drainage située à la base de l'enceinte.

Quel type de câble d'enceinte dois-je utiliser ?

Utilisez un câble d'enceinte de section adaptée. Pour une installation extérieure, choisissez un câble conçu pour une pose en pleine terre ou passez-le dans un tube PVC. La section recommandée dépend de la longueur : jusqu'à 6 m utilisez 0,82 mm², jusqu'à 9 m utilisez 1,3 mm², jusqu'à 15 m utilisez 2,1 mm², jusqu'à 24 m utilisez 3,3 mm².

Comment raccorder le câble aux enceintes ?

Dénudez la gaine externe sur 5 cm et l'isolant des fils sur 1,3 cm. Connectez le fil positif (strié ou rouge) à la borne rouge de l'enceinte, et le fil négatif (uni ou noir) à la borne noire. Torsadez les fils et fixez avec l'élément de câblage fourni. Vous pouvez renforcer avec du ruban isolant.

Que faire si aucune enceinte ne produit de son ?

Vérifiez que l'amplificateur est allumé et branché. Assurez-vous qu'il n'est pas en mode MUTE. Contrôlez les branchements au niveau des enceintes et de l'amplificateur. Si les enceintes sont sur le second jeu (B), vérifiez la sélection.

Pourquoi une seule enceinte fonctionne-t-elle ?

Vérifiez la balance de l'amplificateur (centrée). Contrôlez le câble entre l'ampli et l'enceinte muette. Inversez les câbles sur l'ampli pour tester. Si l'enceinte fonctionne, le problème vient de l'ampli ou du câble. Sinon, testez avec un autre câble directement sur l'enceinte.

Comment corriger un son déphasé ?

Le son semble provenir d'ailleurs et les graves sont faibles. Vérifiez que les branchements sont en phase : les fils positifs (+) connectés ensemble et les négatifs (-) ensemble. Inversez les fils sur une enceinte si nécessaire.

Les enceintes sont-elles résistantes à la pluie et à la neige ?

Oui, les enceintes Free Space 51 sont conçues pour résister au sel, brouillard, soleil, pluie, neige et températures de -40°C à 70°C. Elles sont adaptées à une installation extérieure permanente.

Comment entretenir les enceintes ?

Utilisez un chiffon humidifié avec un détergent doux pour enlever la poussière. Vous pouvez aussi les rincer avec un tuyau d'arrosage à pression limitée pour éviter d'endommager les haut-parleurs. Ne pas utiliser de produits abrasifs.

Quelle est la garantie des enceintes ?

Les enceintes Free Space 51 bénéficient d'une garantie limitée transférable de 5 ans. Conservez votre facture et votre carte de garantie. Renvoyez la carte de garantie dûment remplie à Bose.

Puis-je enterrer le câble d'enceinte ?

Oui, utilisez un câble conçu pour une pose en pleine terre ou passez-le dans un tube PVC. Assurez-vous que le câble est résistant à l'humidité. Avant d'enterrer, vérifiez les normes de construction locales.

MODE D'EMPLOI FREE SPACE 51 PAIRE BOSER

Notice d'utilisation

Renseignements à conserver

Les numérodeseriefigurent souschacune desenceintes.

Numeros de série: et

Nom du revendeur:

Numéro de téléphone du revendeur: __ Date d'achat: ____

Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

Pour trouver...

Installation 4

Avant de commencer 4

Déballage du carton 4

Outils à utiliser 4

Outils optionnels 4

Faire appel à un installerateur professionnel 4

Determination de leplacement des enceintes 5

Sélection d'un cable d'enceinte (non fourni) 5

Branchements 6

Preparation du cable d'enceinte 6

Raccordement du cable sur les enceintes 6

Raccordement du cable d'enceinte sur l'amplificateur/ampli-tuner 6

Vérification des branchements 7

Test des branchements 7

R eferences. 8

Dépannage 8

Service clients 8

Durée de la garantie 8

Entretien des enceintes 8

Protection du cable d'enceinte 9

Informations techniques 9

Avant de commencer

Nous vous remercions d'avoir acheté les enceintes Bose® Free Space® 51. Ces enceintes d'extérieur haute performances sont conçues pour fournir une qualité de son nettement supérieur à celle de la plupart des enceintes d'extérieur. Elles sont également prévues pour une installation extérieure permanente et résistant donc aux différentes conditions climatiques. Vous pouvez ainsi être certain de leur bon fonctionnement pour les années à partir (reportez-vous à la section « Résistance aux conditions climatiques », page 9).

Déballage du carton

Déballez soigneusement les enceintes Free Space 51 et conservez l'emballage pour une éventuelle utilisation ultérieure. Vérifiez que votre système compte bien toutes les pieces répertoriées sur la figure 1. N'essayez pas d'utiliser les enceintes si certains composants sont manquants ou semblant endommages. Dans ce cas, avertissez immédiatement Bose ou votre revendeur Bose/agrée.

Remarque : Notez des à présent les numéroes de série indiqués sous chaque enceinte Free Space 51. Inscrivez les deux numéroes sur votre carte de garantie, ainsi qu'à l'emplacement prévu à cet effet à la page 2 de cette notice d'utilisation.

ATTENTION : Afin d'éviter tout risque d'étouffement, gardez les sacs plastique hors de portée des enfants.

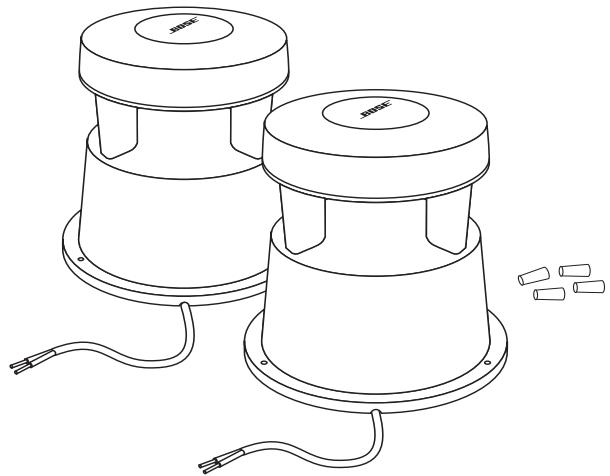

Figure 1

Contenu de l'emballage :

• 2 enceintes Free
  Space 51
  4 éléments de cablage

Outils à utiliser

• Câble d'enceinte (reportez-vous à la section « Sélection d'un cable d'enceinte », page 5)
• Pince à dénuder

Outils optionnels

• Pelle ou bêche
• Tournevis cruciforme Phillips (n^2)

Faire appel à un installerateur professionnel

Si vous avez des doutes sur l'utilisation de ces outils ou sur la façon de manipuler ou de couper le cable, c'est le moment de faire appel à un installateur professionnel. Si vous installez vous même les enceintes, veuillez suivre les instructions figurant dans cette notice d'utilisation.

ATTENTION: Veillez à dire l'intégrality de cette notice avant de commencer l'installation. En cas de non-respect des instructions, toutes les garanties relatives aux enceintes seront annulées. Si vous n'étés pas certain de pouvoir procéder à l'ensemble de l'installation, contactez un installateur professionnel.

Determination de l'emplacement des enceintes

Avant de commencer l'installation,CHOISSEZ avec soin I'emplacement des enceintes Free Space 51. Celles-ci peuvent etre installes sur pratquement toutes les surfaces, celles que le bois, le beton ou la terre. Pour besoin un emplacement, tenez compte des recommendations suivantes :

Positionnement des enceintes pour une couverture optime

Figure 2

Zone de couverture principale

Installation des enceintes Free Space 51

• Placez les enceintes sur une surface plane. Ceci permet d'eviter les déplacements ou les vibrations lors de leur utilisation.
• Positionné les enceintes de façon à ce que leur cable ne puisse pas être tordu ou tiré et que personne ne se prenne les pieds dedans.
• Ne placez pas les enceintes dans une zone où l'eau est susceptible de s'accumuler.

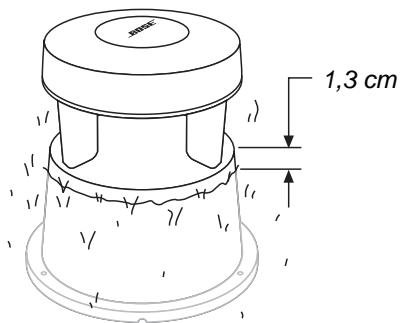

• N'enterrez pas les enceintes Free Space 51 à une profondeur supérieure à 18,4 cm (Figure 3a).
• Placez une couche de 5 à 10 cm de gravier à la base de l'orifice pour laisser l'eau s'écouler.
• Ne bouchez pas l'ouverture de drainage située à la base de l'enceinte.

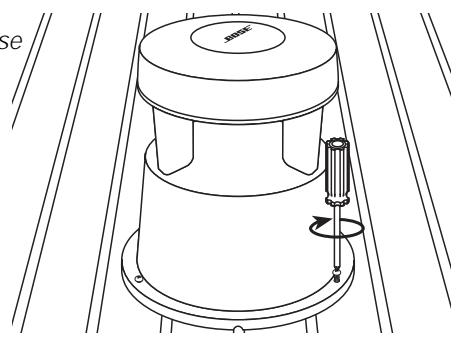

• Utilisez des vis à bois pour fixer les enceintes sur une surface en bois, par exemple une terrasse (Figure 3b).

3

(a) terre

(b) terrasse

Sélection d'un cable d'enceinte (non fourni)

ATTENTION : Avant de faire passer le cable d'enceinte dans un mur ou sous la terre, vérifie les normes et règlements de construction applicables ou contactez un électricien.

Utilisez un cable d'enceinte de section (diametre) ajusté. Reportez-vous au paragraphe « Recommendations relatives au cable » dans les « Informations techniques », page 9, pour connaître la section ajusté ou vérifie auprès de votre revendeur Bose ® agréé.
- Si vous souhaitez enterrer le cable, utilisez un cable conçu pour une pose en pleine terre ou faites-le passer dans un tube en PVC. Utilisez toujours un cable d'enceinte résistant à l'humidité.
- Placez les enceintes et installez le cable avant de creuser les trous ou d'enterrer le cable.
- Si vous pensez que les enceintes risquent d'être exposées à de l'eau salée ou contenant des produits chimiques, tels que du chlore ou des engrais, vous pouvez en renforcer la protection des connexions d'enceintes à l'aide d'un calfeutrage en silicone.

Branchements

Denudage des fils

ATTENTION : Avant d'entreprenetre tout branchement, eteignez Your amplificateur ou vour ampli-tuner et debranchez-le de la prise electrique secteur.

Préparation du cable d'enceinte

Le cable d'enceinte se compose de 2 fils isolés. Généralement, le premier est strié ou rouge (+) et l'autre uni ou noir (-). Les fils des cables concus pour une pose en pleine terre possèdent une gaine externe de protection. Avant de couper un fil, tenez compte des recommendations suivantes :

• Mesurez la longueur de cable requise pour brancher les enceintes à l'amplificateur/ ampli-tuner.

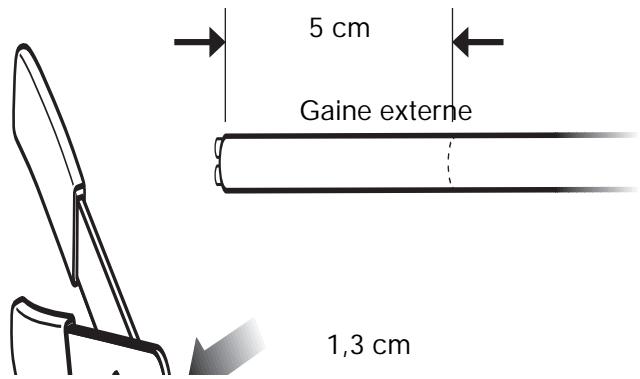

• Dénudez la gaine externe sur 5 cm. Dénudez l'isolant interne des deux fils sur 1,3 cm (Figure 4).

Figure 4

Figure 5

Renforcement des éléments de cablage

Raccordement du cable sur les enceintes

1. Connectez le fil d'enceinte positif (strié ou rouge) au fil du cable d'enceinte positif (rouge). Torsadez les fils dénudés ensemble.
2. Mettez en place l'élément de câblage en exerçant un mouvement de torsion. Si vous pouze renforcer les éléments de câblage, utilisez du ruban isolant électrique (Figure 5).

1. Connectez le fil d'enceinte négatif (uni ou noir) au fil du cable d'enceinte négatif (noir). Procedez comme indiqué dans les étapes 1 et 2 ci-dessus.

Raccordement du cable d'enceinte sur l'amplificateur/ampli-tuner

1. Connectez l'enceinte du côté gauche de la zone d'écoute sur le canal de gauche de l'amplificateur/ampli-tuner (Figure 6).

a. Connectez le fil positif (strié) à la borne rouge (+).
b. Connectez le fil négatif (uni) à la borne noire (-).

1. Connectez l'enceinte du côté droit de la zone d'écoute sur le canal de droit de l'amplificateur/ampli-tuner, comme indiqué ci-dessus.

Remarque: Si les enceintes Free Space 51 constituent le deuxième jeu d'enceintes connecté à l'amplificateur/ampli-tuner, veillez à faire les raccordements nécessaires sur le canal « B »

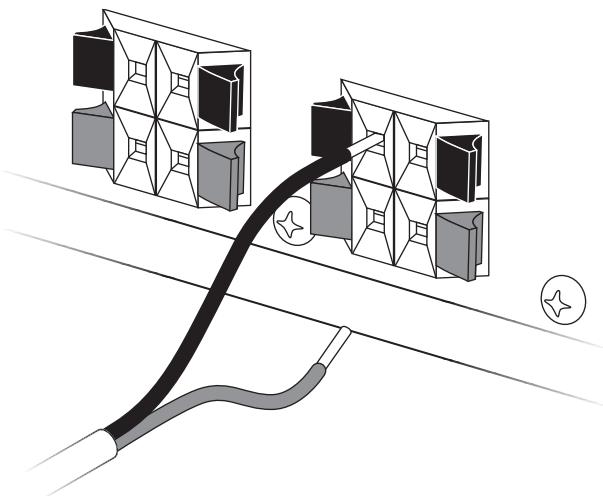

Figure 6

Branchement du cable à l'ampli-tuner

Vérification des branchements

Contrôlez soigneusement les branchements des enceintes. Veiliez à ce qu'il n'y ait pas de brins de fil susceptibles de se toucher d'une borne à l'autre. Cela risquerait de provoquer des courts-circuits et d'endommager l'amplificateur ou l'ampli-tuner.

Resserrez toute connexion desserrée avant d'effectuer le branchement sur l'amplificateur/ ampli-tuner.

Test des branchements

Pour etre certain du bon fonctionnement des enceintes, procedez de la maniere suivante :

1. Réglez la commande de balance au centre sur l'amplificateur/ampli-tuner.
2. Placez la commande stéreo/mono sur MONO (mono).
3. Diffusez quelques extrais de musique相对较ient des basses profondes sur les enceintes.

Le son doit sembler provenir d'un pointitué entre les deux enceintes. Les graves doivent etre amples et naturels.Dans le cas contraire,les branchements ont pu etre inverses.Les enceintes fonctionnent alors hors phase.Pour corriger ce probleme,assurez-vous que tous les cables sont connectés de façon appropriee,les fils positifs entre eux (+au + ) et les fils negatifs entre eux (-a - )

Dépannage

Problème	Action à entreprises
Absence de son	• Assurez-vous que l'ampli-tuner est branché et sous tension. • Vérifiez que la prise électrique secteur fonctionne. • Débranchez le casque évienttement raccordé à la prise de casque. • Assurez-vous que l'ampli-tuner n'est pas en position MUTE (silence). • Reportez-vous à la notice d'utilisation de l'ampli-tuner. • Vérifiez les branchements au niveau des enceintes et au niveau de l'ampli-tuner. Reportez-vous à la section " Branchements", page 6. Corrigez les évientuels problèmes. • Si les enceintes Free Space® 51 constituent le deuxième jeu d'enceintes connecté à l'ampli-tuner/amplificateur, vérifie que les branchements ont bien été effectués sur les bornes « B » et que les enceintes « B » sont sélectionnées.
Aucun son ne sort de l'une des enceintes	• Vérifiez que la commande de balance de l'ampli-tuner/amplificateur est réglée au centre. • Contrôlez le cable reliant l'ampli-tuner/amplificateur à l'enceinte n'émettant pas de son. • Déconnectez l'enceinte qui fonctionne de l'ampli-tuner. Débranchez le cable de l'enceinte n'émettant pas de son des bornes de l'ampli-tuner et branchez-le sur l'autre jeu de bornes (celui sur lequel l'enceinte qui fonctionne était branchée). Si l'enceinte fonctionne, le problème vient de l'ampli-tuner. Si elle ne fonctionne toujours pas, continuez la procédure de dépannage. Retireze le cable de l'enceinte qui fonctionne (au niveau de l'enceinte) et branchez-le dans l'enceinte n'émettant pas de son, l'autre extrémité du cable étant reliée dans l'un des deux yeux de bornes de l'ampli-tuner. Si l'enceinte fonctionne, le problème reste dans le cable d'enceinte original. Si l'enceinte ne fonctionne toujours pas, le problème provient de l'enceinte.
Mauvaise qualité du son d'une enceinte	• Suivez la procédure indiquée pour le problème « Aucun son ne sort de l'une des enceintes » ci-dessus.
Graves ou aigus faibles	• Vérifiez le réglage des graves/aigus sur l'amplificateur/ampli-tuner. • Réglez les commandes des graves et des aigus sur l'ampli-tuner. • Vérifiez les branchements afin de vous assurer qu'ils sont bien en phase (+ au + et - au -). Reportez-vous à la section « Branchements», page 6.

Service clients

Pour obtenir de l'aide afin de résoudre vos évventuels problèmes, contactez le service clients de Bose. Reportez-vous à la liste des centres techniques (numéroes de téléphone fournis) incluse dans le carton d'emballage. Bose Corporation mettra tout en œuvre pour résoudre vos problèmes dans le respect de la garantie applicable.

Durée de la garantie

Les enceintes Free Space 51 sont couvertes par une garantie limitee transfereable de cinq ans. Les conditions detaillees de cette garantie figurent sur la carte de garantie accompagnant les enceintes. Veuillez replir la section « Informations » de la carte, puis la renvoyer par courrier a Bose.

Entretien des enceintes

Utilisez un chiffon humidifié avec un peu de dénergent doux et d'eau pour-retirer la poussière ou la saleté présente sur les parties extérieures des enceintes Free Space 51. Vous pouze également utiliser un tuyau d'arrosage pour les nettoyer à fond avec de l'eau douce. Veillez à utiliser une pression limitée afin de ne pas faire entrer de l'eau dans les haut-parleurs ou les évents acoustiques.

Protection du cable d'enceinte

Les extrémités dénudées du cable d'enceinte sont sensibles aux conditions extérieures. Ceci est particulièrement vraie en ce qui concerne l'eau salée ou contenant des produits chimiques, tels que du chloré ou des engrais. Vous pouvez utiliser un calfeurage en silicone, tel qu'un adhésif résistant aux variations de température (RTV), pour protégger les branchements. Vous trouvrez ces adhésifs dans les quincailleries. Si vous procédez à un calfeurage, effectuez-le uniquement une fois les cables branchés. Contrôlez les branchements tous les ans et renouvelez le calfeurage si nécessaire.

Informations techniques

Caracteristiques liées à la protection

• Matériau résistant aux conditions climatiques

Haut-parleurs

• Un haut-parleur résistant aux conditions climatiques de 11,4 cm par enceinte

Couleur

• Vert

Dimensions

• 36,8 cm de diamètre, 38,1 cm de hauteur

Poids

• 5,4 kg par enceinte

Compatibilité

• Compatibleles avec les amplificateurs et ampli-tuners supportant une charge de 4 à 8 Ohms
• Puissance admissible 50 W IEC en continu, compatible avec des ampli-tuners et amplificateurs d'une puissance de 10-100 W

Résistance aux conditions climatiques

Conçu pour résister :

• au sel, au brouillard, au soleil et à une humidité élevé (pluie ou neige)
• à des températures extrêmes (-40°C à 70°C)
• à une installation extérieure permanente

Recommendations relatives au cable

Basées sur une variation maximale de la réponse en fréquence de ± 0,5 dB

Section

Longueur

0.82mm^2

6 m maximum

1,3 mm²

9 m maximum

2,1 mm²

15 m maximum

3,3 mm²

24 m maximum

Pour les installations en extérieur, utilisez un cable concu pour une pose en pleine terre.
