MODE D'EMPLOI VSF247 VEDETTE

1 Comment effectuer votre première installation ?

• Consignes de sécurité 4
• Comment faire des économies d'énergie 4

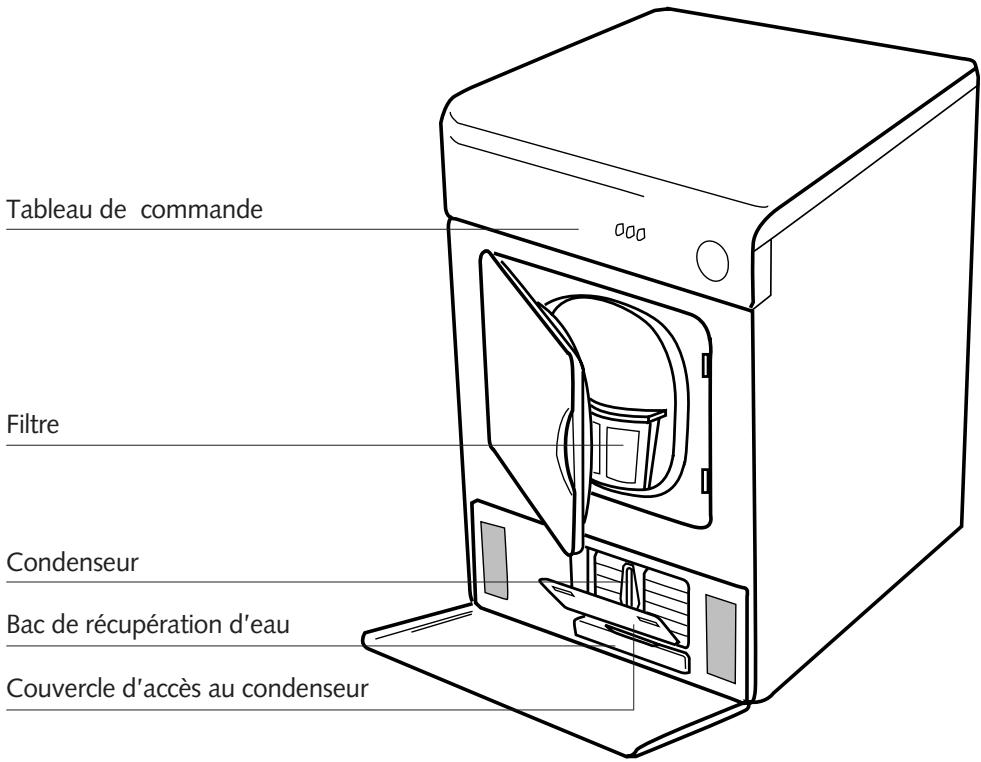

• Description de l'appareil 5
• Mise en place de votre sèche-linge 6

Environnement
Mise à niveau

• Encastrement 7
• Retournement de la porte 7
  Montage en colonne 8
  Alimentationelectrique 8

2 Comment utiliser votre sèche-linge ?

• Préparation du linge 9
  Introduction du linge 9
• Présentation de la programmation 10
• Les programmes de votre sèche-linge 11

3 L'entretien de votre sèche-linge

• Entretien courant 12

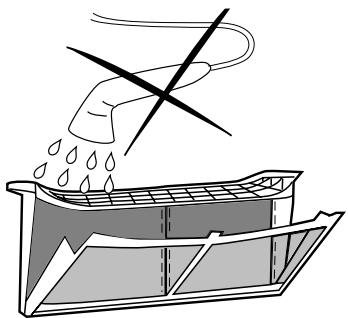

Nettoyage du filtré

Nettoyage des sondes de contrôle d'humidité

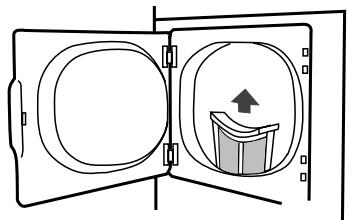

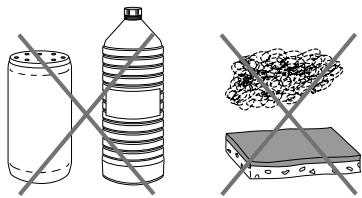

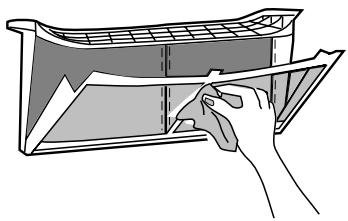

Nettoyage de votre sèche-linge

• Entretien bac et condenseur 13

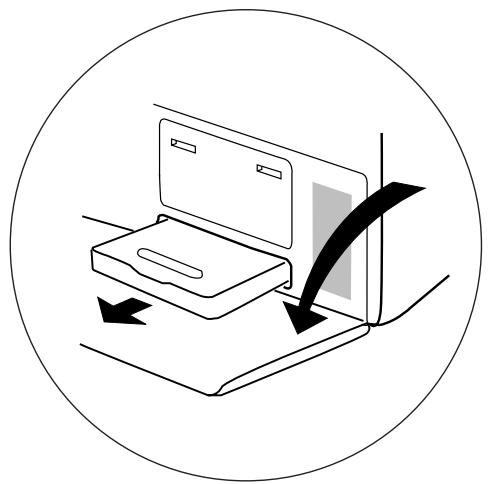

Vidange du bac de récapération

Nettoyage du condenseur

4 Anomalies - Que faire si...

Incidents pouvant survenir 14

5 Relations consommateurs

Au dos de la couverture 16

Au fil des pages de cette notice, vous découvertes les symboles suivants qui vous signaleront:

les consignes de sécurité à respecter impératifement, (pour vous, votre machine ou votre linge)
un dangerélectrique,
les conseils et les informations importantes.

Vousexd'acquerir un sèche linge VEDETTE et nous vous en remercions.

Nos équipes de recherche ont concu pour vous un nouvel apparéil pour prendre soin de votre linge, avec une qualité de séchage irréprochable, la(Meilleure) consommation d'énergie du marché et un nouveau design associant modernité et efficacité.

Le grand volume de tambour permet de secher une charge de 6kg de linge et d'en réduire le froissage.

Pour répondre à tous vos besoin, le sèche linge VEDETTE vous proposé des programmes et des fonctions adaptés.

Vous trouvrez également dans la gamme des produits VEDETTE, un vastechioix de lave linge, lave-vaisse, réfrigérateurs et congélateurs, que vous pourrez coordonnner à votre nouveau sèche linge.

Notre service consommateurs est à votre disposition et votre écoute pour répondre à toutes vos questions ou suggestions.

VEDETTE, spécialiste inconté du lavage depuis plusieurs décennies, vous offre une fois de plus des produits performants, fiables et faciles à utiliser, dans un respect constant de votre linge.

La Marque VEDETTE

VEDETTE

Avant de mettre votre apparéil en route, veuilles lire attentivement cette notice, ce qui vous permettra de vous familiariser très rapidement avec son fonctionnement.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Consignes de sécurité

Votre sèche-linge est unconçu pour un usage exclusivement domestique, pour sécher des textiles séchables en machine.

Respectez impératifement les consignes suivantes. Nous déclinons toute responsabilité et garantie en cas de non respect de ces recommendations pouvant entraîner des dégats matériels ou corporels.

Utilisez votre apparéil conformément au mode d'emploi, ceci lui évitera des dommages ainsi qu'à vous linge. N'utilise pas de dissolvants dans l' apparéil (risque d'incendie et d'explosion).
- Précautions d'utilisation de produits détachants : tout traitement préalable par solvant, detachant, aérosol est interdit, ces produits étant très inflammables. Si le linge nécessite ce type de traitement, le réaliser impératifement avant lavage. De même, nous vous recommendons de ne pas utiliser ces produits à proximate de votre sèche-linge et plus généralement d'appareils ELECTriques dans une piece mal aérée, et ce, afin d'éviter tout risque eventuel d'explosion.
- Conformez- vous scrupuleusement auxétiquettes d'entretien de votre linge.
- Si vous devez ouvrir la porte du tambour pendant le cycle de séchage, voirlez à ne

pas toucher immédiatement le tambour, car il est très chaud.

• Si des incidents se produit et que vous ne pouvez les résoudre grâce aux solutions que nous vous préconisons (voir chapitre "incidents pouvant survenir"), faites appel à un professionnelnel qualifié.
• Ne laïsez pas les enfants jouer avec l'appareil et éloignez les animaux domestiques.
• Avant de vous séparer de votre apparéil usage dé rendez le inutilisable. Débranchez et coupez le cable d'alimentation au ras de l' apparéil. Rendez la fermeture de la porte inutilisable.
• Soyez respectieux de l'environnement : renseignez-vous auprès de votre revendeur ou des services techniques de votre ville sur les possibités de mise au rebut de votre apparéil lorsqu'il sera usagé.
• Si vous désirez changer le cordon d'alimentation de votre apparéil faites appel à un professionneliel qualifié.
• Pendant le fonctionnement du sèche-linge, ne pas toucher le panneau arrière, car il peut atteindre des températures élevées.

Economies d'énergie

Essorez vos textiles a grande vitesse, l'humidité résiduelle sera faible et votre consommation d'énergie sera réduite. même les textiles synthétiques doivent être essorés avant le séchage.
- Chargez votre machine au maximum, tout en respectant les indications de volume que nous vous donnons dans cette notice. Vous optimiserez ainsi votre consommation d'énergie.

• Une température ambiente élevée ainsi qu'une piece trop petite augmentent le temps de séchage et la consommation d'électricité.
  Veillez à ce que la grille d'airation située à l'avant de l'appareil soit dégagée de tout obstacle et maintainue propre.

Mise en place de votre sèche-linge

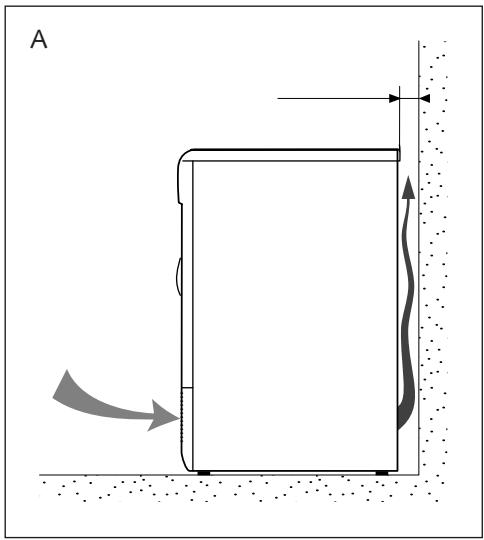

Environnement de l'appareil (A) :

Votresseche-linge degage de la chaleur si youles placez a cotete d'un autre appeareil ou d'un meuble, nosyou conseillons de tousjours laisser entre eux un espace pour facilititer la circulation de I'air (A).

D'autre part, nous vous déconseillons fortement :

• d'installer votre appareil sur un sol en moquette.

Si vous ne pouvez l'éviter, prenez toutes les dispositions pour ne pas générer la circulation de l'air à sa base

• d'installer vous sèche-linge dans un lieu où il pourrait être soumis à des projections d'eau
  -dinstallervoireseche-linge dans une petite piecefermée (si c'eturnelcas,ouvrela portou la fenetrependantleséchage)

-d'institutervoireschee-lingedans une pièce insuffisamment aérée,la températe de la pièce doit rester inférieure à 35^ pendant le séchage.

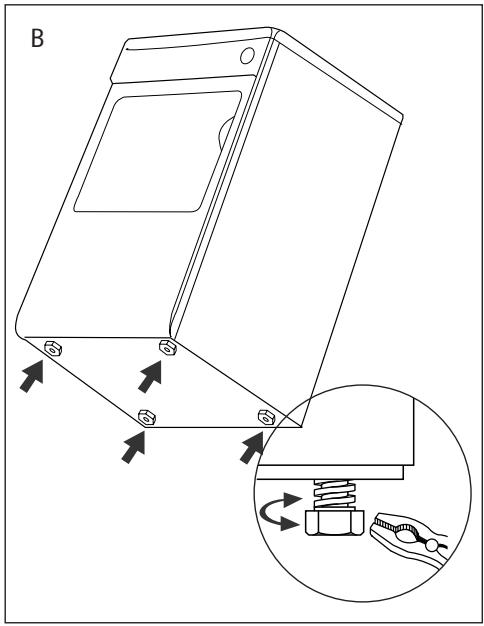

Mise à niveau (B):

Vérifiez à l'aide d'un niveau que le sol est horizontal : inclinaison maxi acceptable 1,5^ (soit un écart d'environ1cm mesure sur la largeur et la profondeur de l'appareil).

Votre sèche-linge est équipé de 4 pieds réglibes (B).

Pour régler son horizontalité et sa stabilité :

• basculez-le légèrement vers l'arrière
• en fonction de la configuration du sol, vissez ou dévissez, à l'aide d'une clé ou d'une pince, un ou plusieurs pieds pour le ou les régler en hauteur (B)
• remettez votre sèche-linge sur ses pieds et vérifiez sa stabilité.

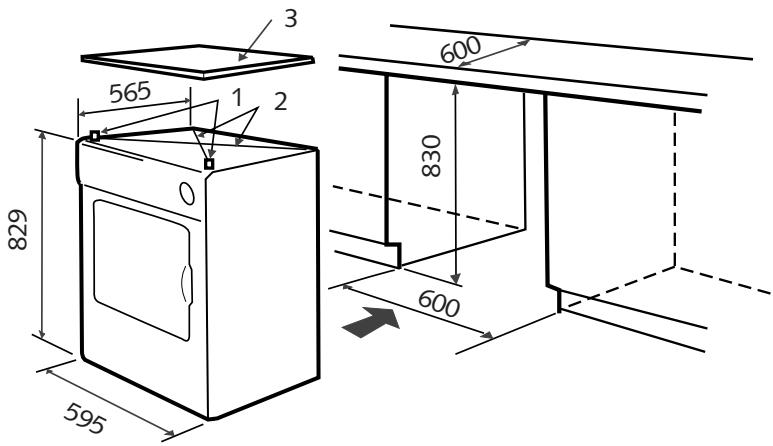

Encastrement - Retoursement de la porte

Votre sèche-linge peut être encastré ; pour les dimensions de la niche, reportez-vous au dessin ci-dessous (A).

• Pour des raison de sécurité, installez une plaque en tôle sur le dessus de votre sèche-linge. Vous pouvez vous la procurer auprès de votre revendeur.
• Avant d'effectuer les opérations suivantes, vérifie que la prise est débranchée.

Procedez de la façon suivante :

• dévissez et retirez les vis qui se trouvent sur la partie arrête du plan de travail

• poussez le plan de travail vers l'arrête jusqu'à ce qu'il se bloque

• retirez le plan de travail en le soulevant
• dévissez et retirez les goujons en plastique (1) situés sur les flancs du sèche-linge et retirez les tirants (2)
• mettez la tôle (3), elle vous protège de contacts accidentels avec des éléments sous tension
• positionnéz votre sèche-linge dans la niche en l'alignant sur vos autres meubles et assurez-vous qu'il est complètement rentré sous le plan de travail.

A

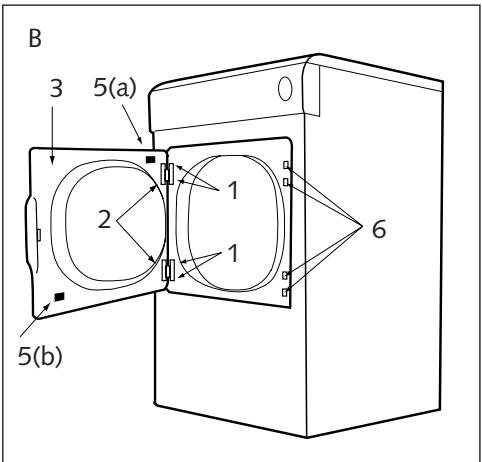

Retournement de la porte (B) :

Si vous le souhaitez, vous pouvez modifier le sens d'ouverture de la porte en procédant de la façon suivante :

• retirez du panneau avant les 4 vis (1) qui fixent les charnières (2) de la porte (3),
• déplacez la position du micro interrupteur (5) de la position (a) à la position (b),
• déclipsez les bouchons (6) et reclipsez les en (1),
• fixez la porte dans les trous (6).

Montage en colonne - Alimentation électrique

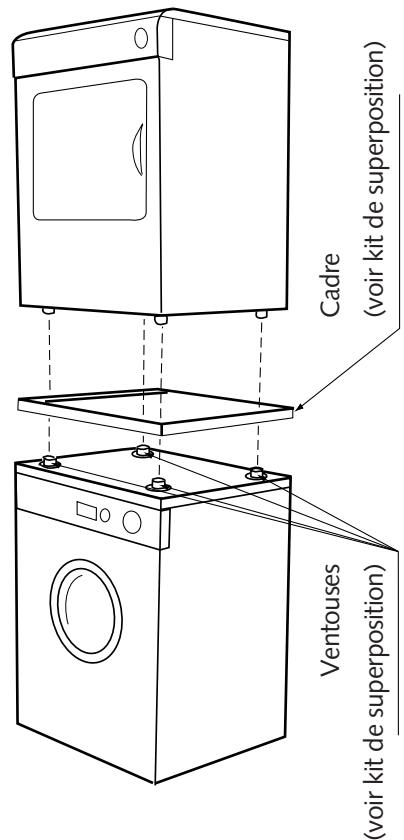

Montage en colonne (A) :

Votre sèche-linge peut être facilement installé au-dessus d'un lave-linge à chargement frontal.

Pour cela procurez-vous auprès de votre revendeur un kit de superposition (cadre et ventouses). Au moment de l'installation ne pas oublier de régler les pieds.

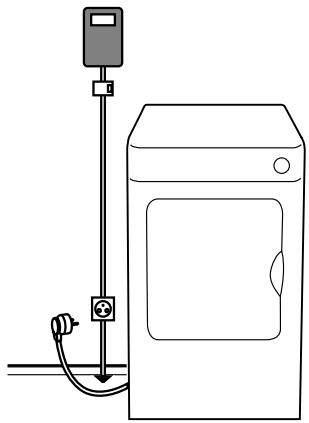

Alimentation électrique (B):

L'installation électrique doit être conforme à la norme NF C15-100, particulier pour la prise de terre.

Ligne 3× 2,5mm^2 230V raccordée a :

• un compteur 20A, 230V-50Hz
• un disjoncteur différentiel et un fusible individuel de 16A
• une prise de courant 16A 2 pôles + terre

4 Conseils pour l'installation électrique de votre(APpeuil):

Faites appel à un professionneliel qualifié pour changer le cordon d'alimentation.

Les caractéristiques techniques du séchelinge se trouvent sur la plaque signalétique située à l'arrière de l'appareil.

• la prise de courant doit être facilement accessible mais hors de portée des enfants
• n'utilisez pas de prolongateur, adaptateur ou prise multiple
• ne supprimez jamais la mise à la terre

Nous ne pouvons pas etre tenus pour responsable de tout incident cause par une mauvaise installation electrique.

En cas d'incertitude, adresse-vous à votre installerateur.

Votre apparéil est conforme aux directives européennes 73/23/CEE (directive basse tension) et 89/336/CEE (compatibilité electromagnétique) modifiées par la directive 93/68/CEE.

A

B

Vérifiez l'etat de vos textiles :

Si, avant d'introduire votre linge dans le séché-linge, vous constatéz la présence de taches même après lavage, ne séchez pas les pieces de linge concernées car, en règle générale, les taches qui ont été repassées ou séchéées en séché-linge ne peuvent plus être enlevées. Reportez-vous eventulement aux recettes pour le traitement des taches difficiles qui vous sont données dans la plupart des guides d'utilisation de lave-linge et, surtout, lavez de nouveau le linge taché.

Préparez vos textiles :

-fermez les fermétures a glissières et a pression
- retirez les boutons mal cousus, les épinges, les agrafes
- nouez les ceintures, les rubans de tablier, etc...
- videz les poches

Vérifiez l'étiquetage de vos textiles

Sechage fort

Sechagedoux

Pas de séchage en tambour

Ne séchez pas dans votre sèche-linge :

• les tissus plastifiés
• les chlorofibres (Thermolactyl par exemple)
  Marque déposée
• les pieces de linge dotées de mousse plastique, de caoutchouc ou d'armatures risquant de se détacher
• les articles volumineux (couettes, éredons, etc...)
• le linge non essoré
• le linge ayant subi des nettoyages avec des produits chimiques inflammables.

Introduction du linge

Volumes préconisés :

Pour limiter le froissage et optimier les temps de séchage, nous vous conseillons de ne pas dépasser 6 kg de coton et 3 kg de synthétique/délicot.

• 6 kg de coton correspondant à un volume de tambour, avec du linge non tasse,
• 3 kg de synthétique/délicat correspondant à un 1/2 volume de tambour,
• 1,5 kg de synthétique/délicat correspondant à un 1/4 volume de tambour.

Avant d'effectuer le premier séchage, nettoyez l'intérieur du tambour avec un chiffon humide, de façon à retarder la poussière qui pourrait s'y être déposée.

Introduction du linge dans le tambour :

• ouvre la porte en tirant la poignee vers l'extérieur,
• contrôlez que le filtré est dans son logement
• introduisez le linge, lavé et essoré, dans le tambour sans le tasser
• refermez la porte.

Poids approximatif de quelques pieces de linge (grammes):

Poids	Type de linge
1300	grand drap
1250	peignoir
1100	housse de couette
700	petit drap
500	pyjama homme
270	nappe
250	taie d'oreiller
250	caleçon
220	linge en éponge
200	blouse homme
200	chemise de nuit femme
120	serviette
120	chemisette
100	slips femme/homme
100	torchon

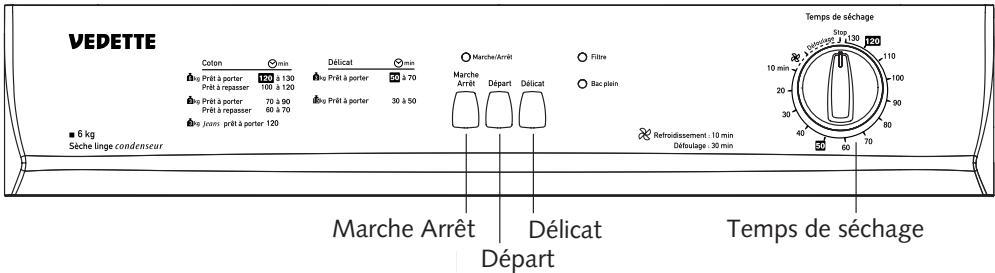

Présentation de la programmation

Description

Programmation d'un cycle de séchage :

• enfonte la touche " Marche arrêt ",
  -CHOISISEZ VOIRE tempes de sechage en tournant le bouton (dans le sens des aiguilles d'une montre),levoyant"Marche"sallume,
• enoncez la touche " Délicat " si nécessaire,

• appuyez sur la touche " Départ".*

• la touche départ ne reste pas en fonction.

Mettre ou enlever une piece pendant le séchage :

• ouvrir la Porte, pour interrompre le séchage*,
• ajoutez ou enlevez la ou les pièces de textile*,

• appuyez sur la touche " Départ ",

• faites attention de ne pas vous brûler.

Annulation d'un séchage en cours :

• tournez le bouton afin que le repère soit en face du stop.

Maintenir la performance de votre sèche-linge :

• Nettoyez le filtré à chaque cycle (levoyant filtré s'allume en fin de cycle),
• Videz le bac à chaque cyle,
• Nettoyez le condenseur 1 fais par mois.

Important: se rappeler que, si au cours du cycle de séchage, l'alimentation vient à manquer ou que la porte est ouverte, pour des raisons de sécurité, la machine ne repartira qu'après que l'on ait appuyé sur la touche DEPART.

Les programmes de votre sèche-linge

Coton	poids	nature du textile	résultat de séchage	temps de séchage
Prêt à porter	6kg	coton résistant	sec	120 à 130 min
Prêt à porter	3kg	coton résistant	sec	70 à 90 min
Prêt à repasser à la vapeur	6kg	coton résistant	humide	100 à 120 min
Prêt à repasser à la vapeur	3kg	coton résistant	humide	60 à 70 min
Jeans prêt à porter	3kg	coton épais jeans tissu éponge	sec	120 min

Délicat (avec la touche " Délicat " enforcée)

Prêt à porter	3kg	délicat/synthétique	sec	50 à 70 min
Prêt à porter	1,5kg	délicat/synthétique	sec	30 à 50 min

Autres programmes de séchage

peut etre utilise pour aeretous vos textiles

aération à froid

10 min

La fin du séchage se termine par un cycle de 30 min maximum de défoulage, ce qui évite à votre linge de se froisser. Pendant cette série, vous pouvez-retirer votre linge à tout moment.

Programmes préconisés pour les essais en laboratoire

(selon le EN 61121- Directive 95/13/CEE)

Charge I --- " coton sec " 6 kgCHOISIR 120 à 130 min

Charge II --- " coton pret a repasser " 6 kg boothir 100 à 120 min

Charge III--- " textile d'entretien facile " 3 kginous 50 à 70 min

Entretien courant

Nettoyage du filtré :

Nous vous rappelons que le filtrte doit être nettoyé après chaque cycle.

Il est situé dans la partie inférieure de l'ouverture de votre sèche-linge.

Pour le nettoyer :

• enlevez le filtré de son logement en tirant de bas en haut (A)
• nettoyez le filtrer en le débarassant de la mince couche de peluche qui le recouvre (B).

Il ne doit enaucun cas etree passé sous I'eau. (C)

• remettez-le en place dans son logement en le poussant bien à fond.

Utilisez un morceau de peluches mis en boule pour frottier et比较好 decoller les fibres du filtré.

Tous les 6 mois, aspiréz les aérations à l'avant et à l'arrière de la machine pour éliminer la poussière et les peluches.

Nettoyage de votre sèche-linge :

Pour le nettoyage du tableau de bord, de l'accès au tambour, de la carrosserie, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.

Dans tous les cas, n'utilise pas (D) :

• les poudres abrasives
• les éponges métalliques ou plastiques
• les produits à base d'alcool (alcool, diluant etc...)

A

B

C

D

Vidange du bac de récapération :

Il est situé en bas de votre apparéil. Il récapère l'eau extraite du linge pendant le séchage.

Pour le vider, basculesz la plinthe et dégagez le de son logement en le tirant vers vous (A et B).

Le bac de récapération doit être vidé après chaque cycle de séchage.

Si vous ne le faites pas, le cycle suivant sera interrompu, une vingtaine de secondes après que vous aurez vide et remis le bac de récapération en place, le cycle repartira, et levoyant "bac plein " s'eteindra.

Risque de gel : En cas de risque de gel, videz le bac de récapération de l'eau
Déplacement de l'appareil : Videz le bac de récapération d'eau si vous voulez déplacer ou basculer votre apparéil.

A

B

Nettoyage du condenseur :

Le condenseur doit être nettoyé deux fois par mois.
Débranche le cordon d'alimentation avant le nettoyage du condenseur.

• basculez la plinthe située à l'avant de l'appareil (A)
• déposez le couvercle du condenseur en faisant glisser les deux systèmes de blocage à l'aide d'une piece de monnaie (C)
• déverrouillez le condenseur en faisant pivoter son levier de 90^ (D)
• retirez-le délicatement (E)
• débarrasssez le condenseur des peluches
• nettoyez-le uniquement avec de l'eau sous le robinet (F)
• assurez-vous, après le nettoyage que tous les tubes sont " débouchés" et que les ailettes sont propres.
• frottez le sommairement
• enlevez les dépôts de fibres sur toute la surface du logement du condenseur ainsi que ceux accumulés autour de la sortie d'évacuation de l'eau (F)
• remettez en place le condenseur, verrouillez le et remettez le couvercle et la plinthe.

Important : lors du remontage du condenseur, maintenez le condenseur plaqué au fond de son logement pendant l'opération de verrouillage.

C

D

E
F

Incidents pouvant survenir

Quelques incidents peuvent survenir lors de l'utilisation de votre sèche-linge. Nous vous proposons des solutions.

Pannes	Vérifier si :
Le sèche-linge ne démarpe pas, vérifiez si !	• les fusibles sont en parfait état • la prise de courant est branchée • la touche marche/arrêt ou départ est enforcée • la porte est bien fermée • le condenseur est bien verrouillé • le bac de récapération d'eau est bien vide et emboité • le filtré est bien dans son logement
Les temps de séchage sont trop longs, vérifiez si !	• le filtré dans le tambour n'est pas chargé de peluches • le condenseur n'est pas encrassé • lla charge de linge est assez essorée (500 t/min minimum, mais un essorage à 850 t/min ou plus donne de plus courts temps de séchage) • la température dans la piece n'est pas trop élevé, (surtout si cette dernière est petite), au besoin ouvrir la porte ou la fenêtre • les entrées et les sorties d'air sont assez dégagées pour assurer une circulation correcte
Le linge est trop humide, vérifiez si !	• le filtré dans le tambour est chargé de peluches • la sélection du type de séchage est correcte. Choisissez si besoin un programme plus sec • le condenseur n'est pas bouché par des peluches
Le séchage n'est pas homogène, vérifiez si !	• le linge a bien été mis suffisamment "déplié" dans le tambour • le tambour n'est pas trop chargé
Les pièces de linge en synthétique sont chargesés d'électricité statique, vérifiez si !	• le linge n'est pas trop sec • vous avez utilisé de l'assouplissant lors du lavage. L'usage de ce produit permet de réduire en grande partie les problèmes d'électricité statique
Le voyant "bac plein" est allumé, vérifiez si !	• le bac de récapération d'eau est plein : après l'avoir vidé, remettez-le correctement en place en le réemboitant à fond dans son logement
Le voyant "bac plein "s'allume en cours de cycle alors que le bac n'est que partiellement plein, vérifiez si !	• votre sèche-linge est horizontal
