TWINBOX 230C - Décodeur TV STOREX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TV TNT/TNT HD double tuner
Marque	STOREX
Modèle	TWINBOX 230C
Alimentation électrique	Entrée : 100-240 V~, 50-60 Hz, 0,35 A ; Sortie : 5,0 V, 2000 mA
Connectivité	HDMI, AV composite (RCA), S/PDIF coaxial, USB Host, entrée/sortie antenne
Fonctions principales	Double tuner TNT/TNT HD, enregistrement direct et différé (sur support USB), timeshift, Media Player (vidéo, musique, photo), guide électronique des programmes (EPG), télétexte, sous-titres
Formats supportés	Vidéo : AVI, MPEG HD, TS, VOB, MKV, Xvid HD ; Audio : MP3, WMA, AC3 ; Photo : BMP, JPEG, TIF, PNG
Entretien et nettoyage	Nettoyer l'extérieur et la télécommande avec un chiffon doux et sec. Ne pas utiliser de solvants, tampons abrasifs ou poudre à récurer. Débrancher avant nettoyage.
Sécurité	Ne pas exposer à l'humidité ou aux liquides. Débrancher en cas d'orage ou de non-utilisation prolongée. Ne pas ouvrir l'appareil (risque de choc électrique et d'annulation de garantie). Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Contacter le support STOREX ([e-mail]) ou le revendeur. Garantie constructeur 1 an (appareil) et 3 mois (accessoires). Enregistrement de la garantie recommandé sur garantie.storex.eu.
Informations générales	Décodeur TV double récepteur avec enregistrement. Notice complète et mises à jour disponibles sur www.storex.eu.

FOIRE AUX QUESTIONS - TWINBOX 230C STOREX

Comment installer les chaînes TNT ?

Appuyez sur MENU, sélectionnez Installation, puis Recherche Auto. Appuyez sur OK pour lancer le balayage. Une fois terminé, appuyez sur OK pour enregistrer.

Comment enregistrer un programme en direct ?

Connectez d'abord un périphérique USB (clé ou disque dur). Sélectionnez la chaîne souhaitée, puis appuyez sur la touche REC (●) pour démarrer l'enregistrement. Pour arrêter, appuyez sur STOP (■) et confirmez OUI.

Comment utiliser la fonction Timeshift ?

Pendant la visualisation, appuyez sur REC (●) puis sur PAUSE pour activer le Timeshift. Pour reprendre la lecture, appuyez sur PLAY.

Comment lire des fichiers depuis une clé USB ?

Connectez le périphérique USB au port USB HOST avant de l'appareil. Appuyez sur MENU, sélectionnez Outils puis MediaPlayer. Utilisez la touche SWAP pour choisir le type de fichier (vidéo, musique, photo, enregistrement). Naviguez et appuyez sur OK pour lire.

Comment programmer un enregistrement à l'avance ?

Appuyez sur la touche TIMER de la télécommande. Appuyez sur OK pour ajouter un événement. Configurez la fréquence, la chaîne, la date, l'heure de début et la durée. Sélectionnez Mémoriser et validez.

Comment changer la langue du menu ?

Appuyez sur MENU, sélectionnez Réglages Système, puis Langue. Choisissez la langue souhaitée et validez.

Que faire si je ne reçois pas de signal TNT ?

Vérifiez que le câble antenne est bien connecté à la prise ANTENNA IN et à la prise murale. Assurez-vous que l'antenne est fonctionnelle. Lancez une Recherche Auto dans le menu d'installation.

Comment basculer entre chaîne TV et radio ?

Appuyez sur la touche TV de la télécommande pour alterner entre mode TNT et Radio (si disponible).

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour nettoyer l'extérieur et la télécommande. N'utilisez jamais de solvants, alcool ou produits abrasifs.

Comment contacter le support technique STOREX ?

Vous pouvez contacter le support par e-mail à [e-mail] ou par téléphone : France 01 55 85 82 00 (prix d'appel local), Espagne 902 110 572. Horaires : du lundi au jeudi 09h30-19h30, vendredi 09h30-18h30.

MODE D'EMPLOI TWINBOX 230C STOREX

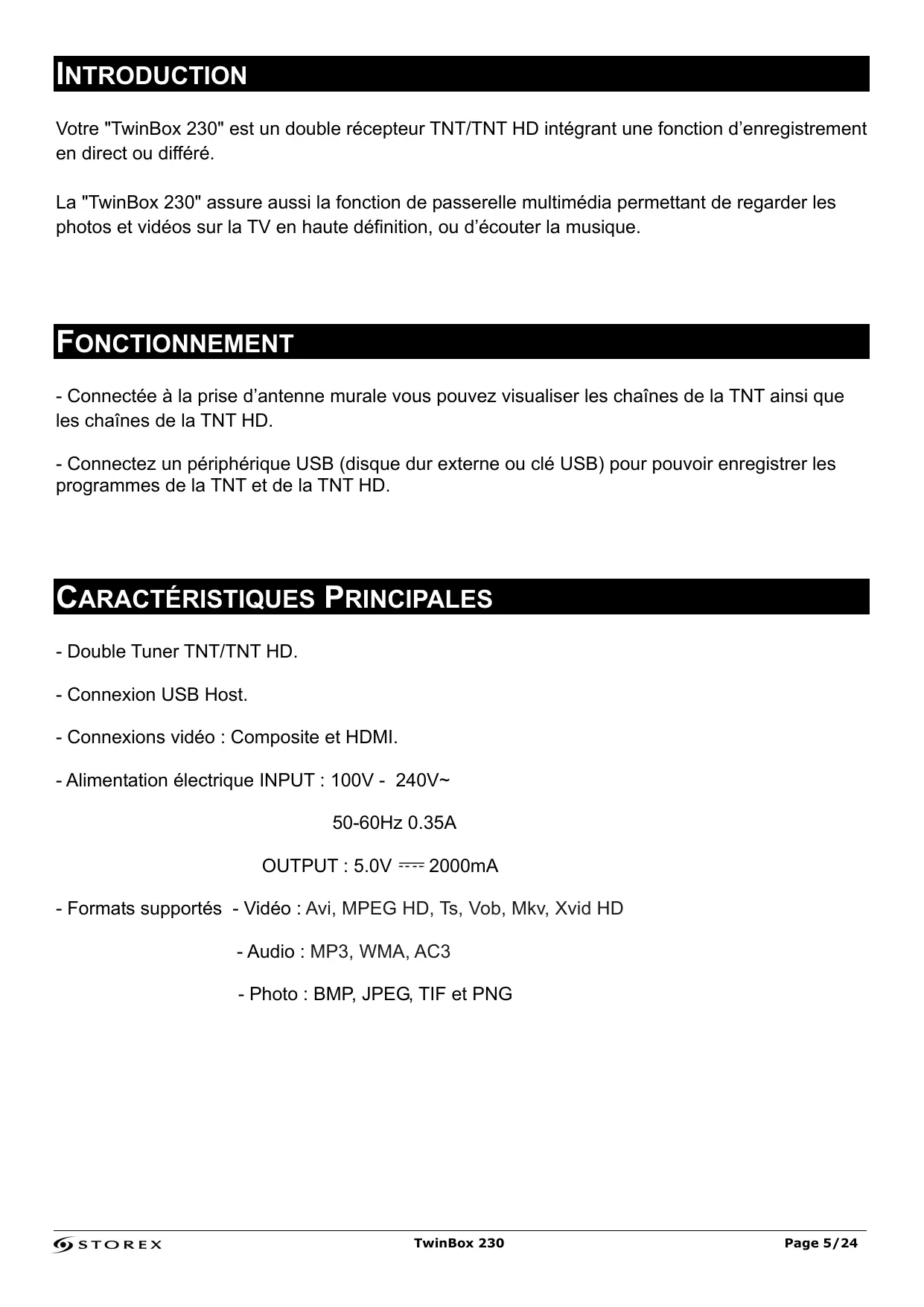

Votre "TwinBox 230" est un double récepteur TNT/TNT HD intégrant une fonction d'enregistrement en direct ou différé.

La "TwinBox 230" assure aussi la fonction de passerelle multimédia permettant de regarder les photos et vidés sur la TV en haute définition, ou d'écouter la musique.

FONCTIONNEMENT

• Connectée à la prise d'antenne murale vous pouvez visualiser les chaînes de la TNT ainsi que les chaînes de la TNT HD.
• Connectez un pérophérique USB (disque dur externe ou clé USB) pour pouvoir enregistrer les programmes de la TNT et de la TNT HD.

CHARACTERISTIQUES PRINCIPALES

• Double Tuner TNT/TNT HD.
• Connexion USB Host.
• Connexions video : Composite et HDMI.
• Alimentation électrique INPUT : 100V - 240V~

50-60Hz 0.35A

OUTPUT:5.0V = = = 2000mA

• Formats的支持者 - Video : Avi, MPEG HD, Ts, Vob, Mkv, Xvid HD
• Audio : MP3, WMA, AC3
• Photo : BMP, JPEG, TIF et PNG

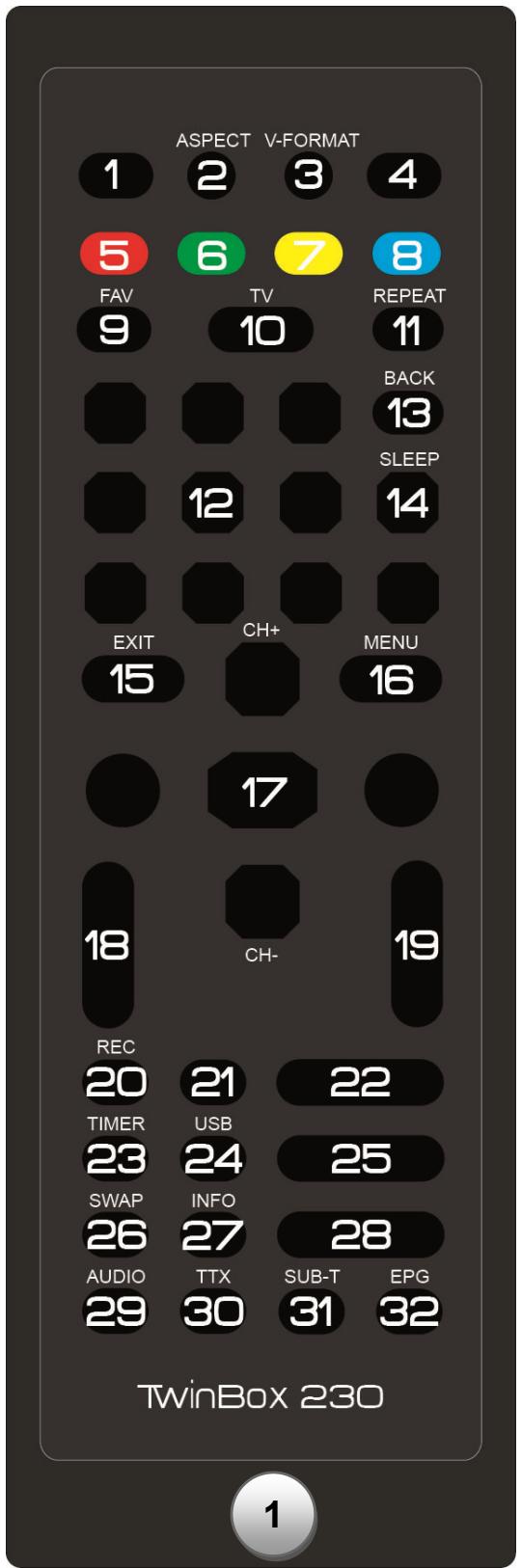

DESCRIPTION DES TOUCHES DE LA TÉLECOMMANDE

Télécommande 1: Correspond à la numération des touches de la télécommande.

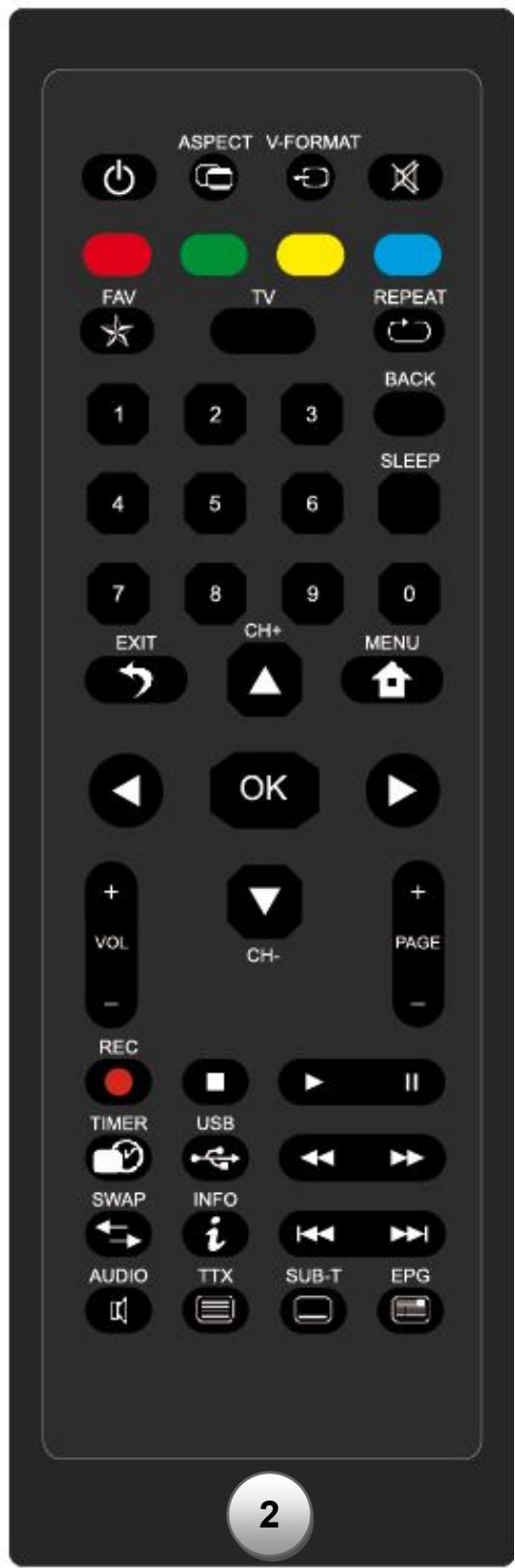

Télécommande 2: Correspond à la télécommande réelle.

No.	TOUCHE	FONCTION
1	STANDBY	Allumage/Extinction (veille) de la TwinBox 230.
2	ASPECT	Permet de basculer le mode d'affichage entre 4:3PS, 4:3LB et 16:9.
3	V-FORMAT	Permet de basculer entre les différents modes d'affichage video.
4	MUTE	Permet d'activer / de désactiver le son (muet).
5	ROUGE	Touche d'options.Permet d'accéder directement à la page "MUSIQUE".
6	VERT	Touche d'options.Permet d'accéder directement à la page "PHOTO".
7	JAUNE	Touche d'options.Permet d'accéder directement à la page "VIDÉO".
8	BLEU	Touche d'options.Permet d'accéder directement à la page "ENREGISTREMENT".
9	FAV	Permet d'afficher la liste des favors.
10	TV	Permet de basculer entre le mode TNT et Radio (si disponible).
11	REPEAT	1. Video et Musique : Répête le fichier actuel ou répête tous les fichiers du répertoire ou annule la fonction de répétition.2. Photo : Répête la lecture de la musique d'ambiance.
12	TOUCHES NUMÉRIQUES	0-9.
13	BACK	Permet de revenir en arrière.
14	SLEEP	Permet demettre la TwinBox 230 en "sommeil".
15	EXIT	Permet de sortir/de revenir à la page précédente.
16	MENU	Permet d'accéder directement au menu.
17	TOUCHES DIRECTIONNELLES CONFIRMER	Permet de naviguer entre les différents fichiers et dossiers.Les touches "↑/↓"pertentment de changer de chaînes, ↑ = CH+, ↓ = CH -Permet de dire ou demettre en pause la lecture d'un fichier multimédia.Permet de valider votrechoix et de faire apparaitre la liste des chaînes TNT.
18	VOL+/VOL-	Permet d'augmenter / de diminuier le volume.
19	PAGE +/-	Permet de faire défilier les pages dans le navigateur.
20	REC	Permet d'enregistrer le programme en cours de visualisation.
21	STOP	Permet de stopper la lecture des médias.
22	PLAY/ PAUSE	Permet de dire le fichier sélectionné.Permet de mettre en pause la lecture du fichier.
23	TIMER	Permet d'accéder directement à la page de programmation.
24	USB	Permet d'accéder directement au périphérique USB.
25	FR/FF	Retour rapide du fichier média avec une vitesse de lecture 2x, 4x, 8x...Avance rapide du fichier Média avec une vitesse de lecture 2x, 4x, 8x...
26	SWAP	Permet de basculer entre le type de fichiers dans l'explorateur (vidéo, musique, photo ou enregistrement).
27	INFO	Permet d'afficher les informations du fichier sélectionné.
28	PREV/ NEXT	1. Retourne à la page précédente lorsque vous parcourez des fichiers Média.2. Retourne au fichier précédent lors de la lecture de fichiers Média.1. Passe à la page suivant lorsque vous parcourez des fichiers Média.2. Passe au fichier suivant lors de la lecture de fichiers Média.
29	AUDIO	Permet de sélectionner la piste audio.
30	TTX	Permet d'activer/de désactiver la fonction télétexte.
31	SUBTITLE	Permet d'activer/de désactiver l'affichage des sous-titres.
32	EPG	Permet d'afficher l'écran EPG (Guide Électronique des Programmes).

AVANT DE COMMENCER

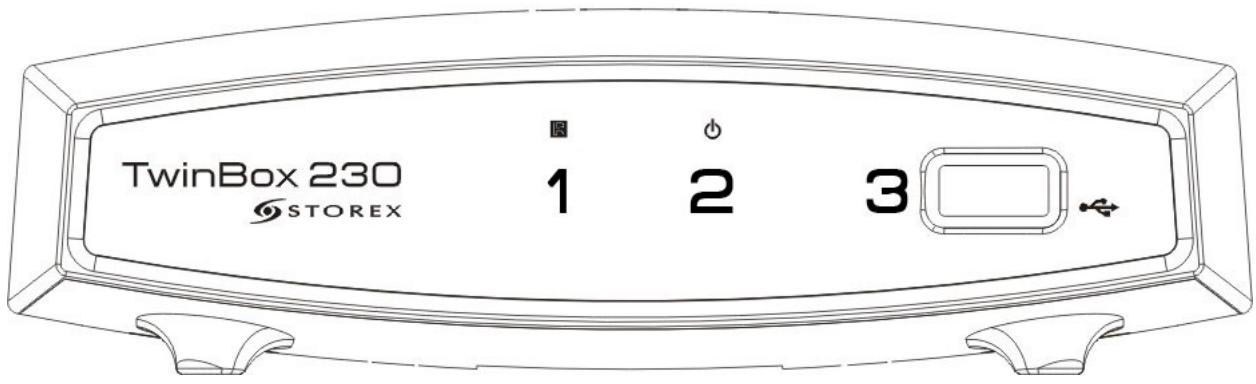

FACE AVANT

1. RÉCEPTEUR INFRA ROUGE : Permet de receivevoir le signal de la télécommande.
2. POWER: Permet de vérifier l'etat de la TwinBox 230 (standby/marche).
3. USB HOST : Permet d'enregistrer vos programmes et de dire le contenu de vos périphériques USB (clés USB, Disques durs externes...).

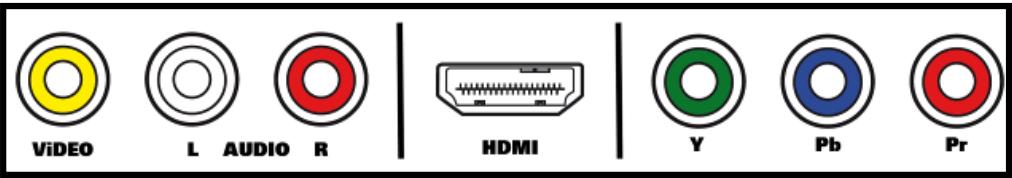

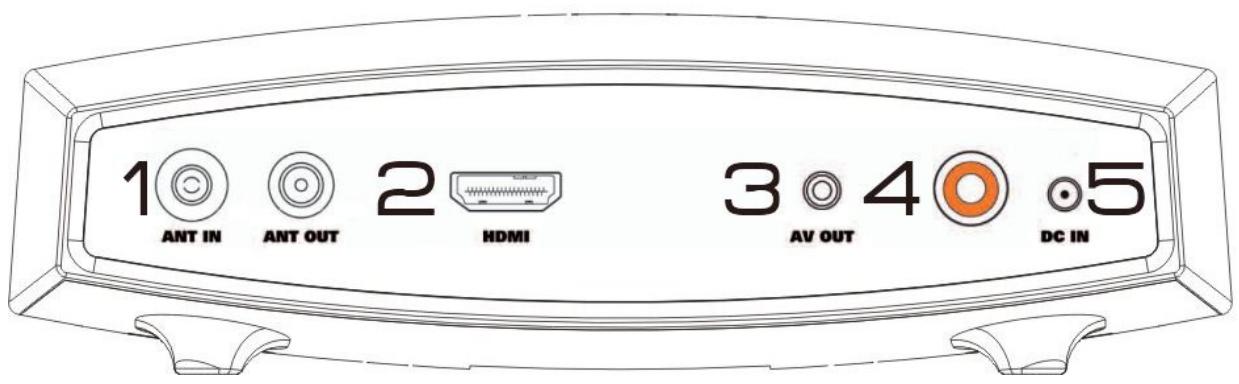

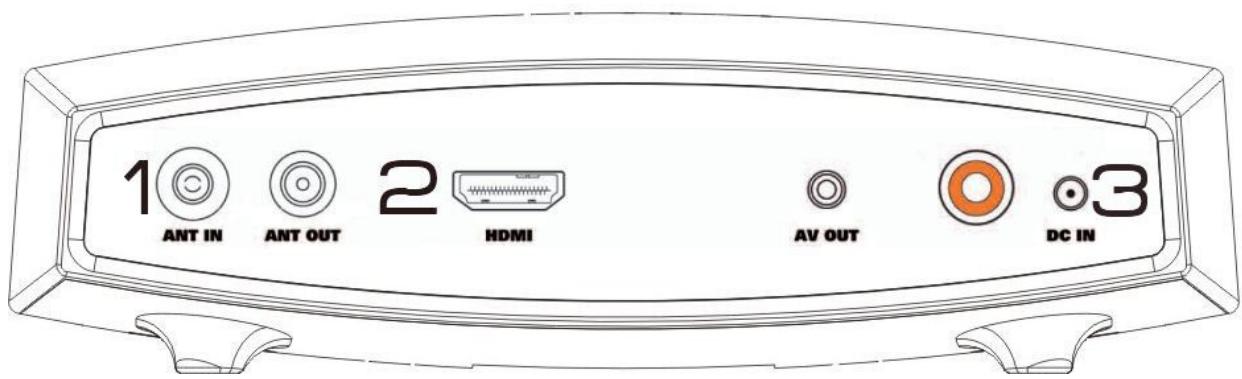

FACE ARRIÈRE

1. ANTENNA IN : Pour connecter un cable antenn de la prise murale à la TwinBox 230. ANTENNA OUT : Pour connecter un cable antenn de la TwinBox 230 à la TV.
2. HDMI : Pour connecter le cable HDMI à votre TV.
3. AV OUT : Permit de connecter le cable AV (de la TwinBox 230 à votre TV).
4. COAXIAL : Pour connecter un cable S-PDIF coaxial.
5. DC : Pour connecter l'adaptateur de courant à la TwinBox 230.

Prise d'antennemurale
Câble Antenne

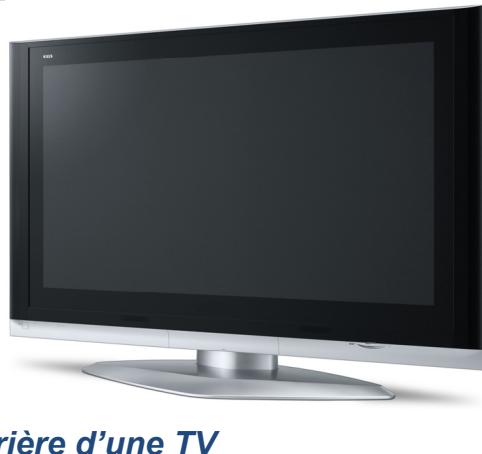

Plan arrêté d'une TV

Cable AV

Cable HDMI

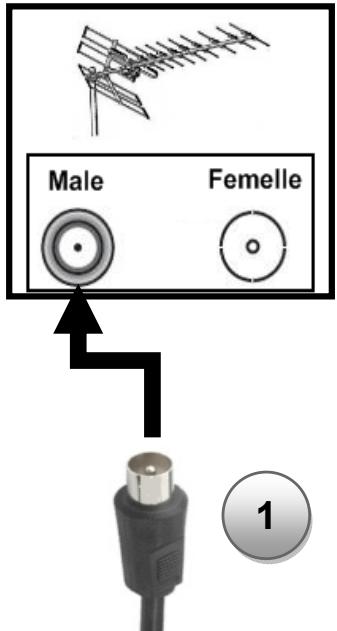

1. Connectez votre TwinBox 230 à la prise d'antenne murale afin de profiter des chaînes TNT et TNT HD.
2. Connectez la TwinBox 230 au téléviseur avec le cable AV (selon votre configuration).
3. Connectez le cordon secteur à votre prise de courant murale.

INSTALLER LES CHAINES DE LA TNT

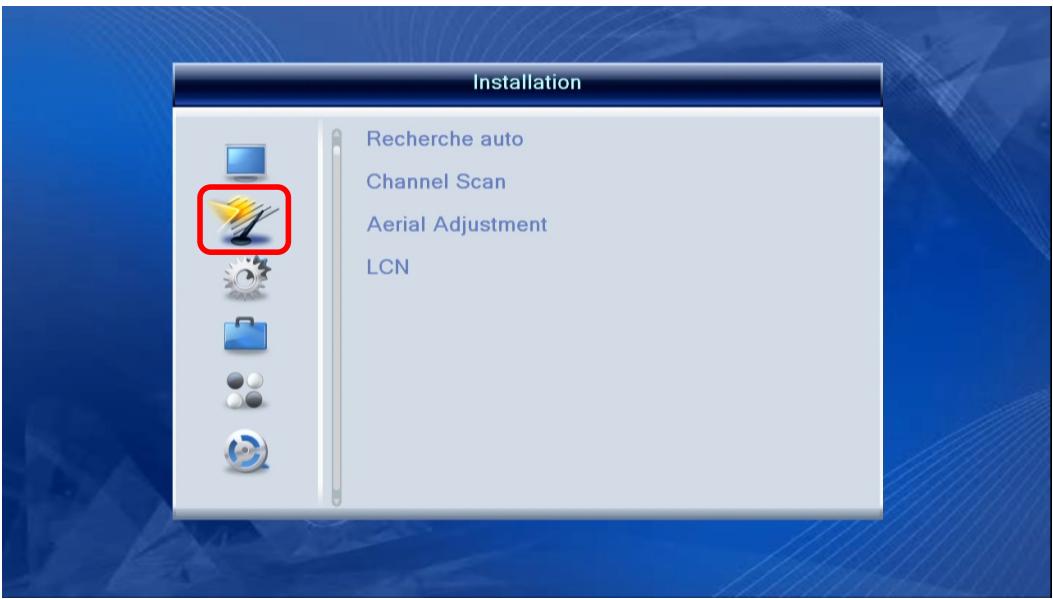

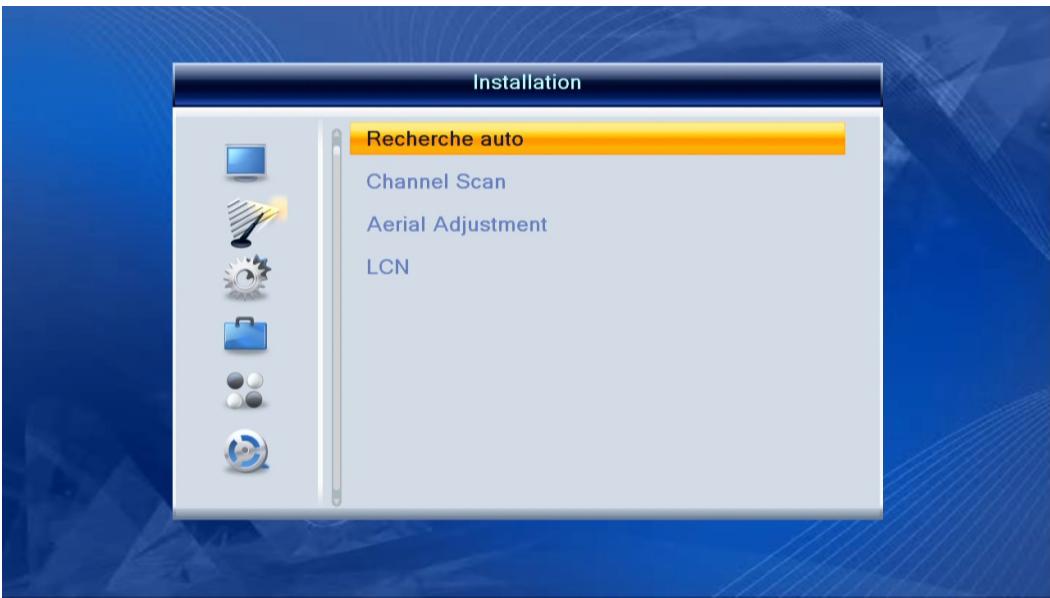

1. Appuyez sur la touche "MENU" de la télécommande et selectionnez l'icone "Installation" en utilisant les touches directionnelles puis appuyez sur OK.

1. Sélectionnez "Recherche Auto" et appuyez sur OK.

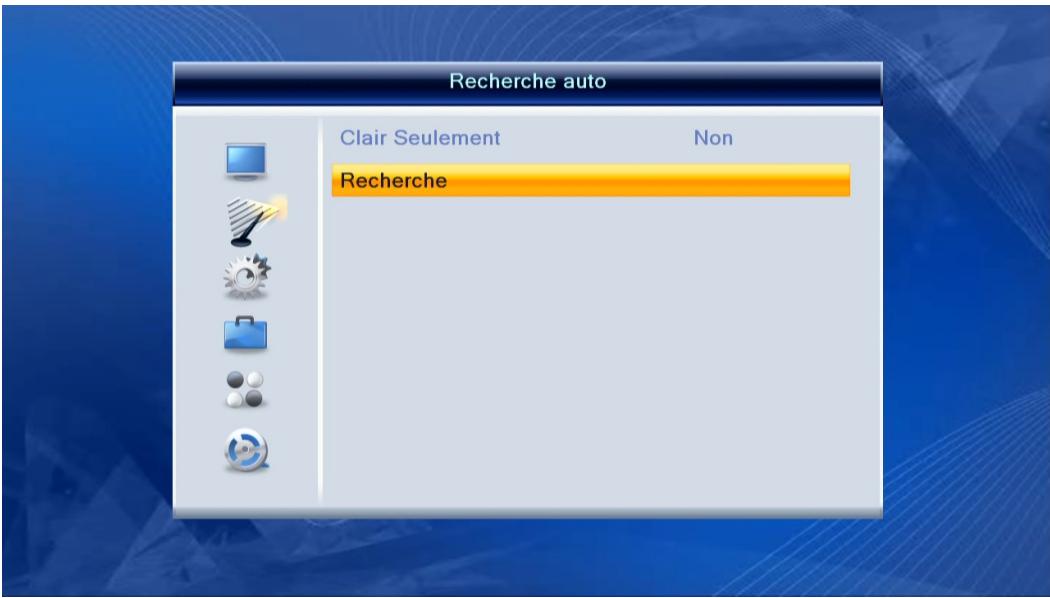

1. Sélectionnez l'option "Recherche" puis appuyez sur OK.

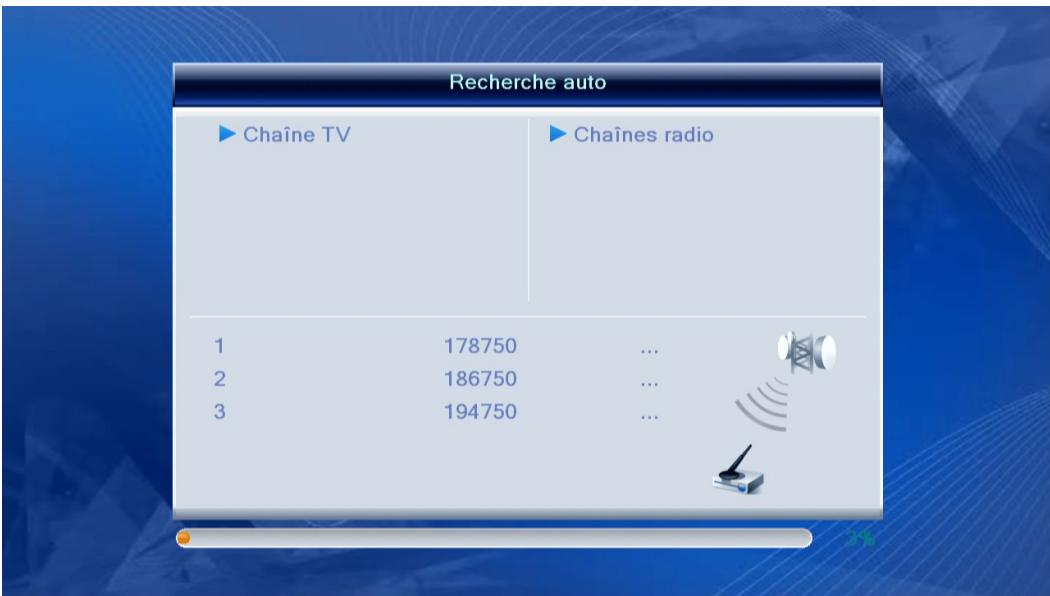

1. Cette fenêtre devrait apparaitre.

1. Une fois le balayage des chaînes terminé, appuyez sur la touche OK.

VISUALISER ET ENREGISTERER LES CHAINES DE LA TNT

VISUALISER LES CHÂNES DE LA TNT

1. Une fois la TwinBox 230 allumée, celle-ci démarre automatiquement sur la TNT.

Utilisez les touches "↑/↓" pour changer de châne.
- Appuyez sur la touche "INFO" pour afficher la force du signal.
- Appuyez sur la touche "SUBTITLE" pour changer de sous-titres.
- Appuyez sur la touche "EPG" pour afficher le Guide Électronique des Programmes

ENREGISTREMENT DIRECT

Pour pouvoir enregistrer les chaînes de la TNT/TNT HD vousdezavoir connecté au préalable un pérophérique USB à la TwinBox 230.

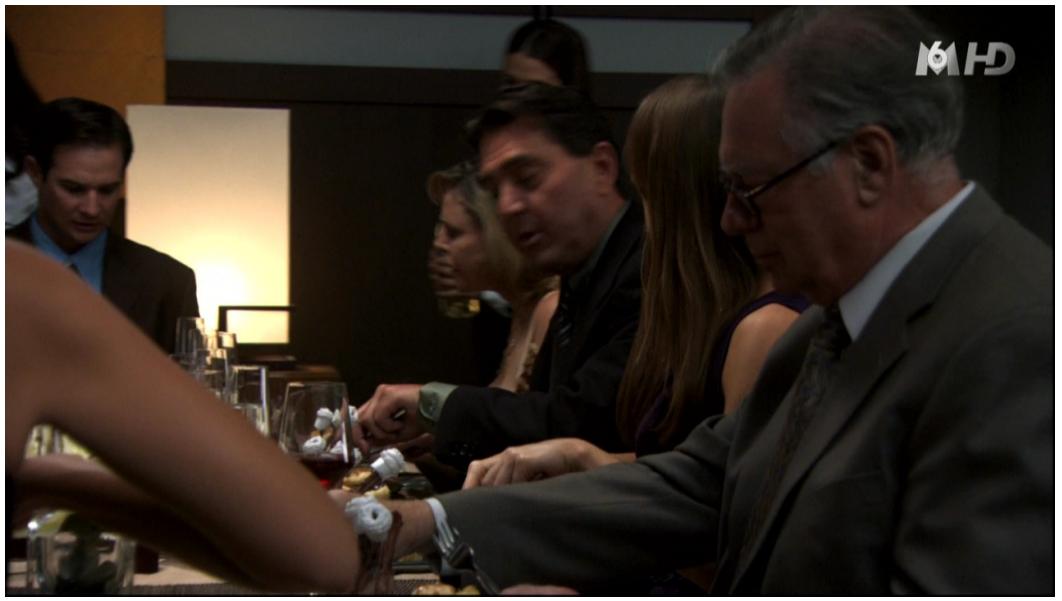

1. Sélectionnez la chaîne souhaïée pour l'enregistrement à l'aide des touches "↑/↓" ou appuyez sur la touche "OK" pour faire apparaitre la liste des chaînes.

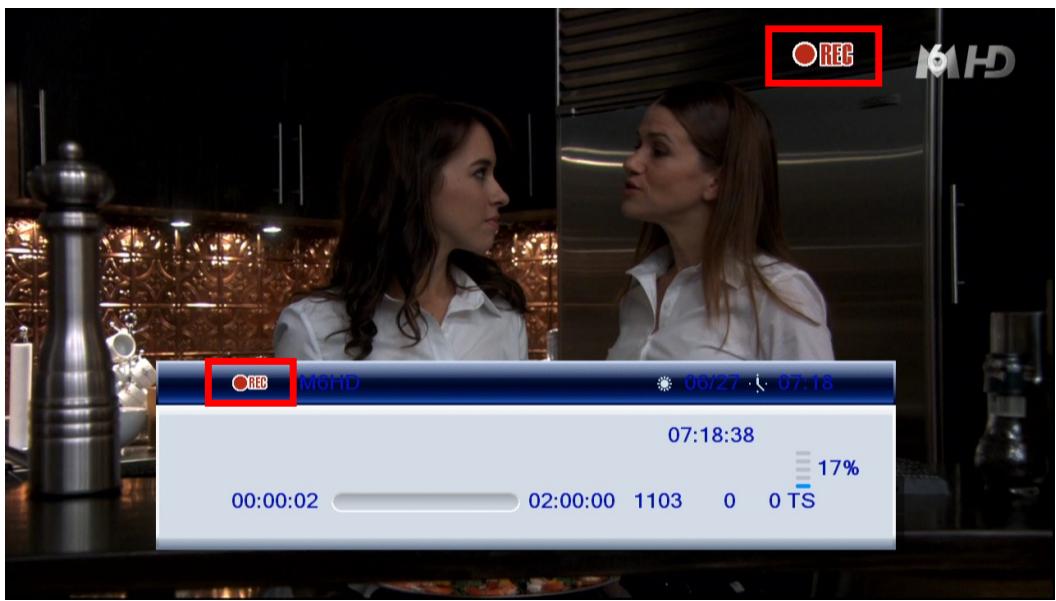

1. Appuyez sur la touche "●" de votre télécommande pour démarrer l'enregistrement.

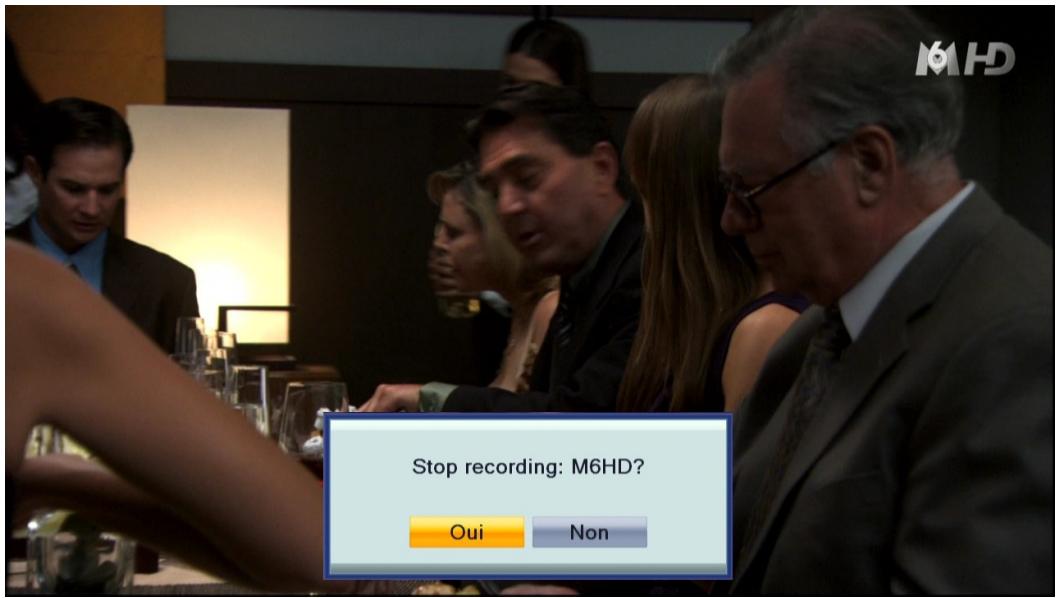

1. Appuyez sur la touche "■" puis sélectionnez "OUI" pour arrêté l'enregistrement du programme en cours.

Note : Les enregistrents sont stockés directement dans un des périhériques connectés (clé USB ou disque dur externe) dans le dossier "ALIDVRS2" placé à la racine du périhérique, puis dans le dossier attribué à l'enregistrement.

Vous pouvez enregistrer une chêne et en regarder une autre simultanément, il vous suffit de procéder de la même façon que pour la visualisation normale d'une chêne.

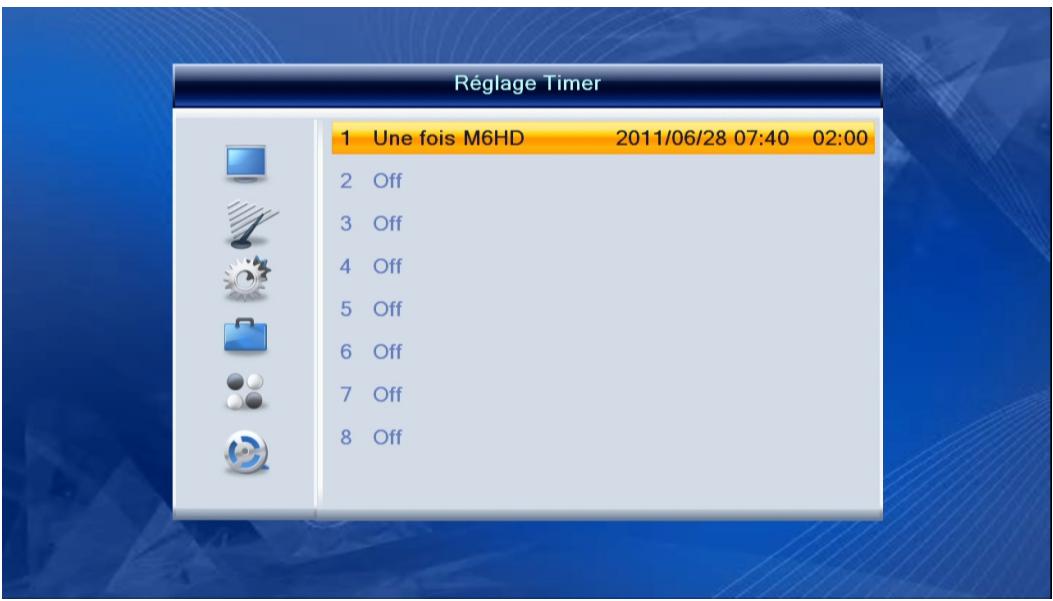

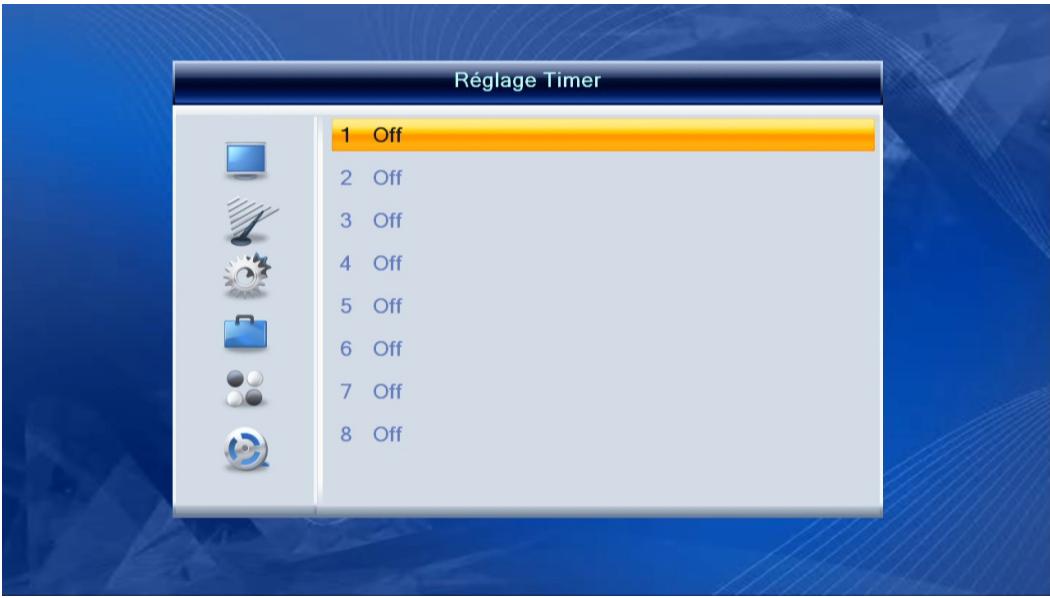

Pour programmer un enregistrement veuillez d'abord appuyer sur la touche "Timer" de la télécommande. La page de programmation des enregistrents apparaitra.

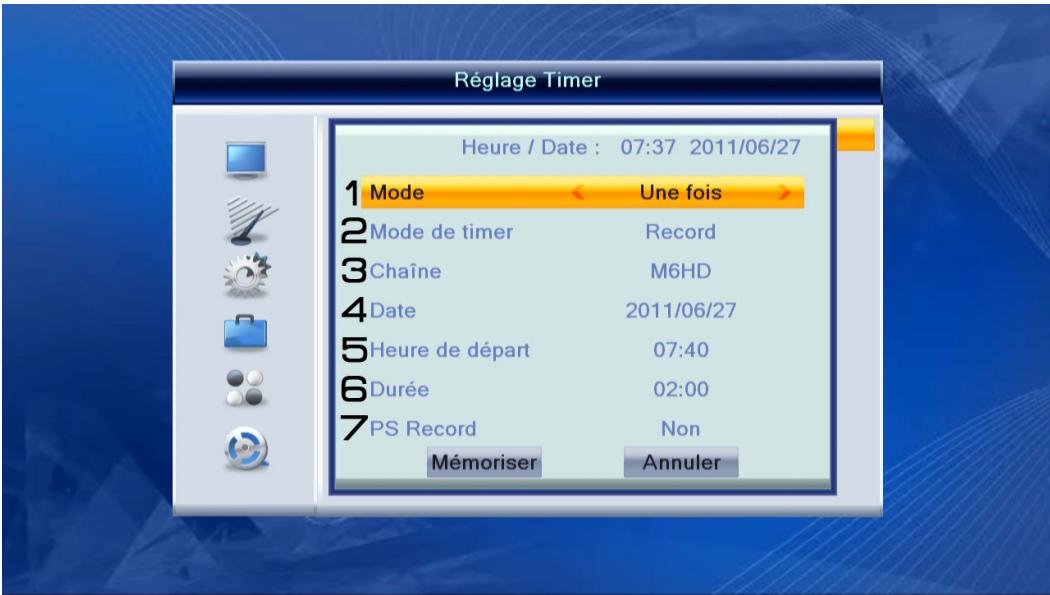

1. Appuyez sur la touche OK de votre télécommande pour faire apparaitre la fenêtre CIDessous.

1. Sélectionnez la fréquence des enregistements (Une fois, Journalier, Hebdomadaire et jours ouvrés).
2. Sélectionnez le mode de visualisation. CHÂINE pour visualiser la châine puis RECORD pour enregistrer la châne.
3. Sélectionnez la chaîne pour l'enregistrement.
4. Sélectionnez la date de l'enregistrement.
5. Sélectionnez l'heure de début de l'enregistrement.
6. Sélectionnez la durée de l'enregistrement.

7. Pour enregistrer au format .PS au lieu de .TS.

8. Sélectionnez "Mémoriser" puis appuyez sur "OK" pour valider l'entrée dans la liste des enregistements programmés.

NOTE : Vous pouvez enregistrer une châne et en regarder une autre simultanément, il vous suffit de proceder de la même façon que pour la visualisation normale d'une châne.

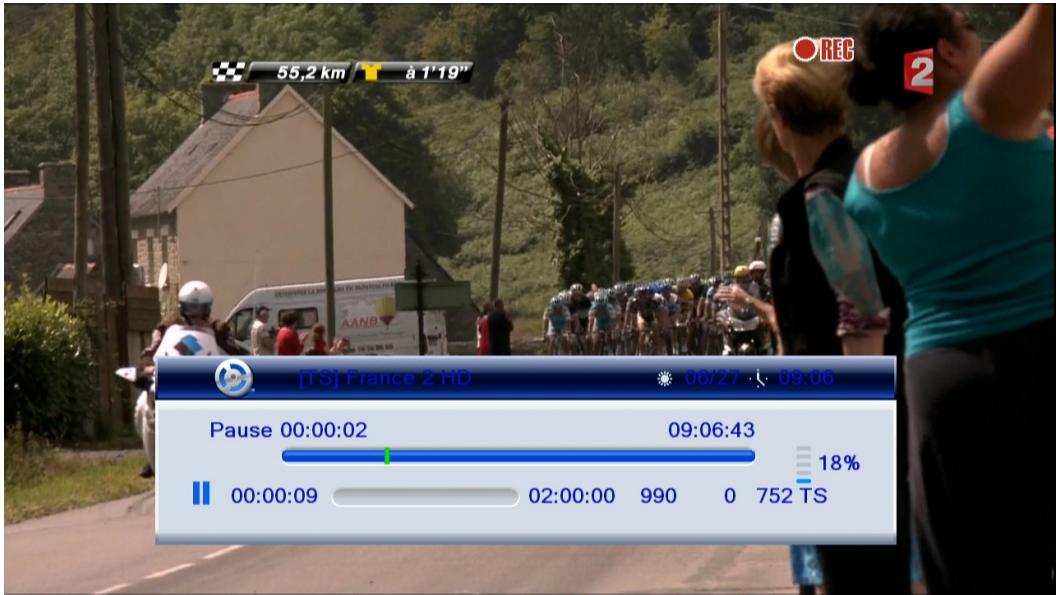

TIMESHIFT

1. Appuyez sur la touche "●" puis appuyez sur la touche PAUSE pour activer la fonction Timestift.

1. Pour reprendre la lecture appuyez sur la touche LECTURE.

UTILISATION D'UN PÉRIPHÉRIQUE DE STOCKAGE

La TwinBox 230 est équipée d'un port "USB HOST" permettant de connecter une clé USB ou un disque dur externe à la TwinBox 230, de le parcourir et ainsi de dire le contenu multimédia qui y est stocké.

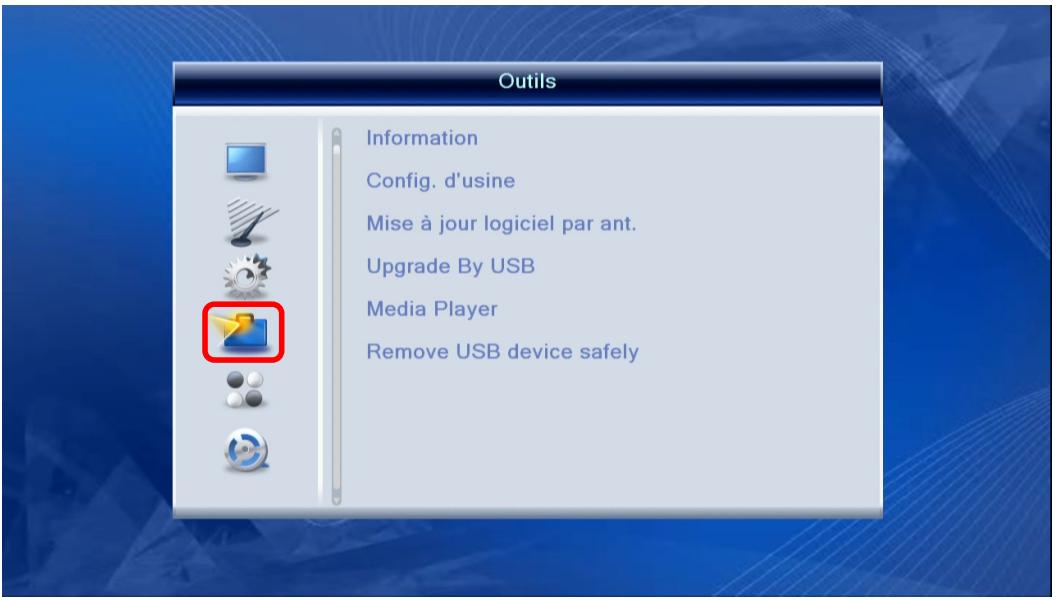

1. Appuyez sur la touche "MENU" puis selectionnez "Outils" puis appuyez sur la touche "OK".

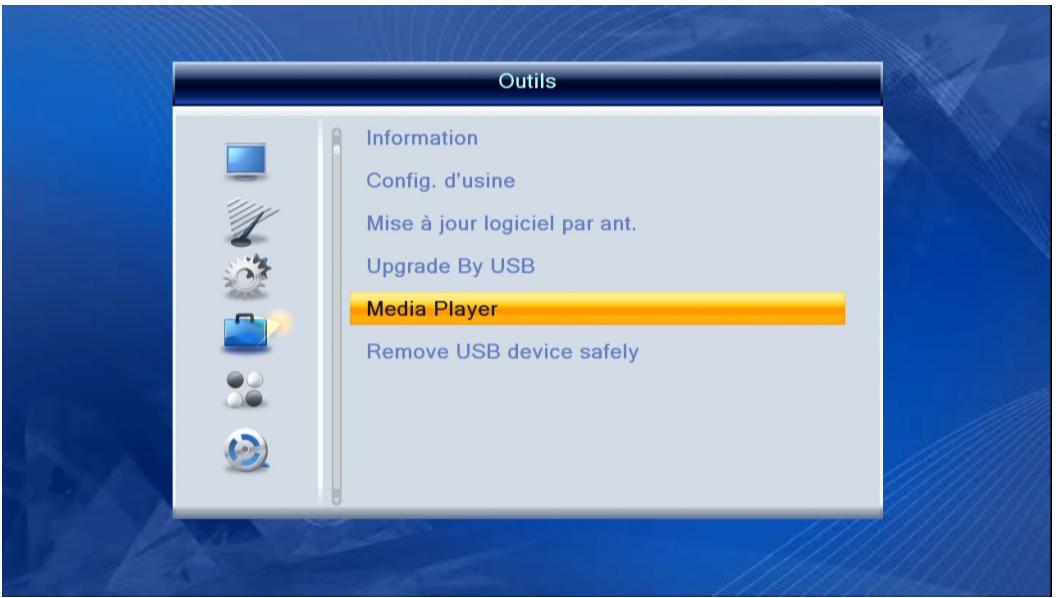

1. Sélectionnez "MediaPlayer" puis appuyez sur "OK".

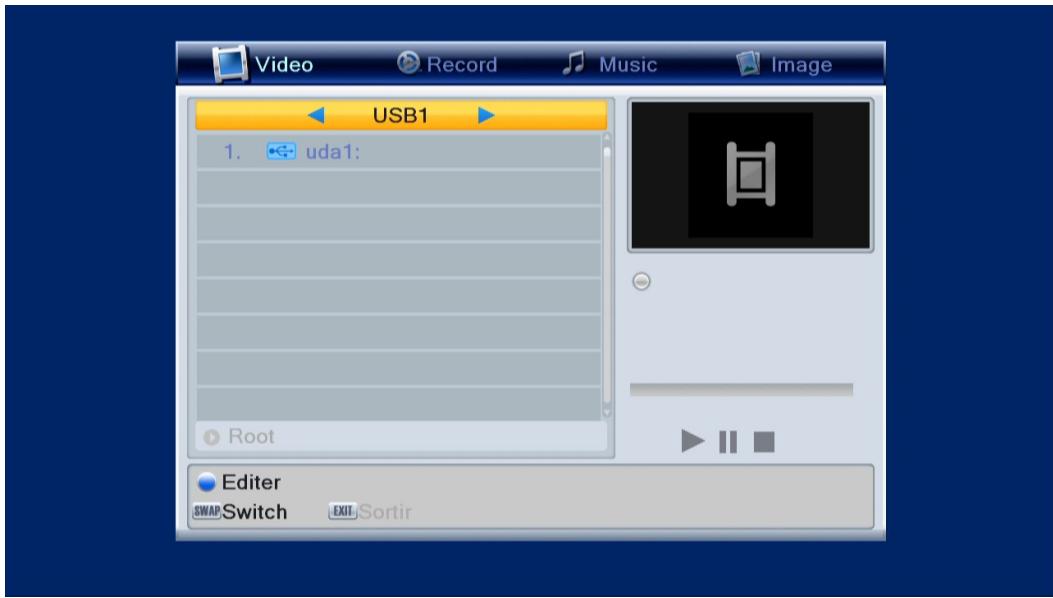

1. Sélectionnez le type de fichier que vous souhaitez visualiser (vidéo, musique, photo ou enregistrement) en appuyant sur la touche SWAP.
2. Appuyez sur la touche OK, sélectionnez votre périphérique à l'aide des touches / de votre télécommande puis appuyez sur OK.

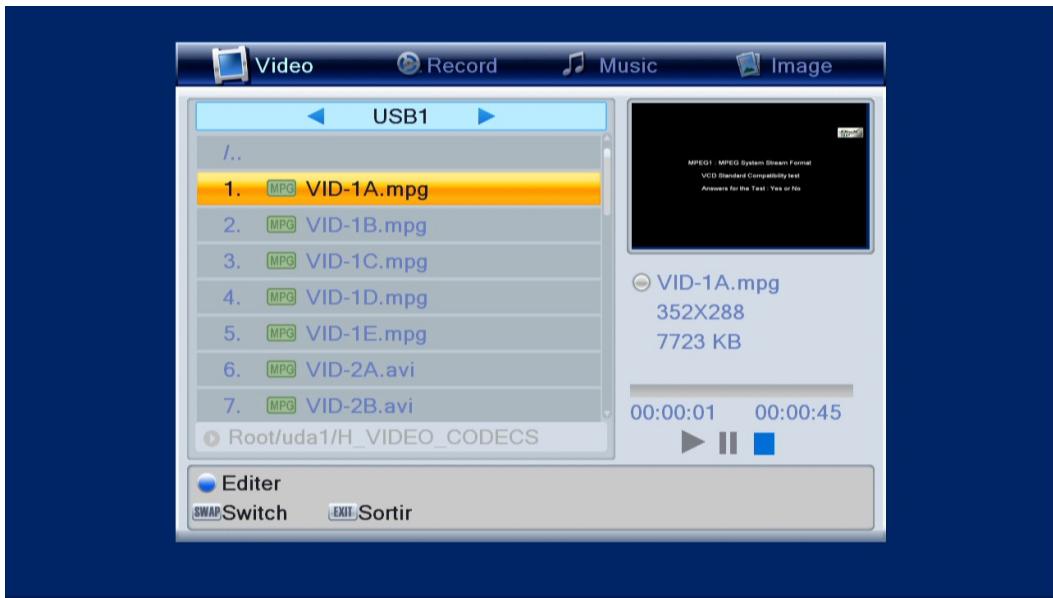

1. Sélectionnez votre fichier puis appuyez sur OK pour visualiser votre fichier.

CONFIGURATION DE VOTRE TWINBOX 230

AFFICHAGE ET LANGUAGE

1. Allumez votre TwinBox 230.

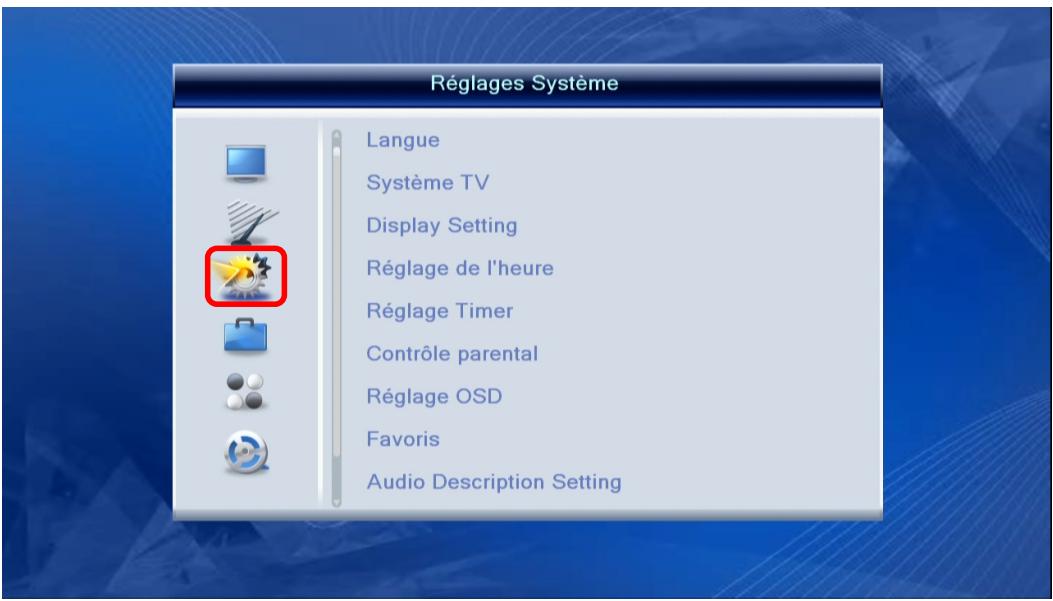

2. ÀpRES le démarrage, appuyez sur la touche MENU puis sélectionnez l'icone "Réglages Systeme" afin de configurer votre TwinBox 230.

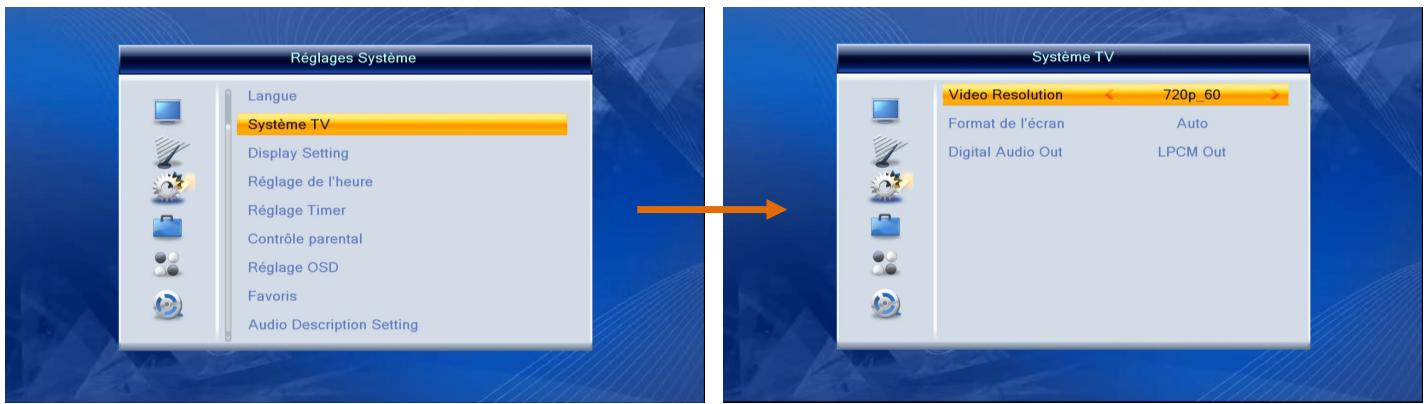

1. Sélectionnez "SYSTEME TV" puis "VIDÉO RÉSOLUTION" pour sélectionner la résolution d'affichage.

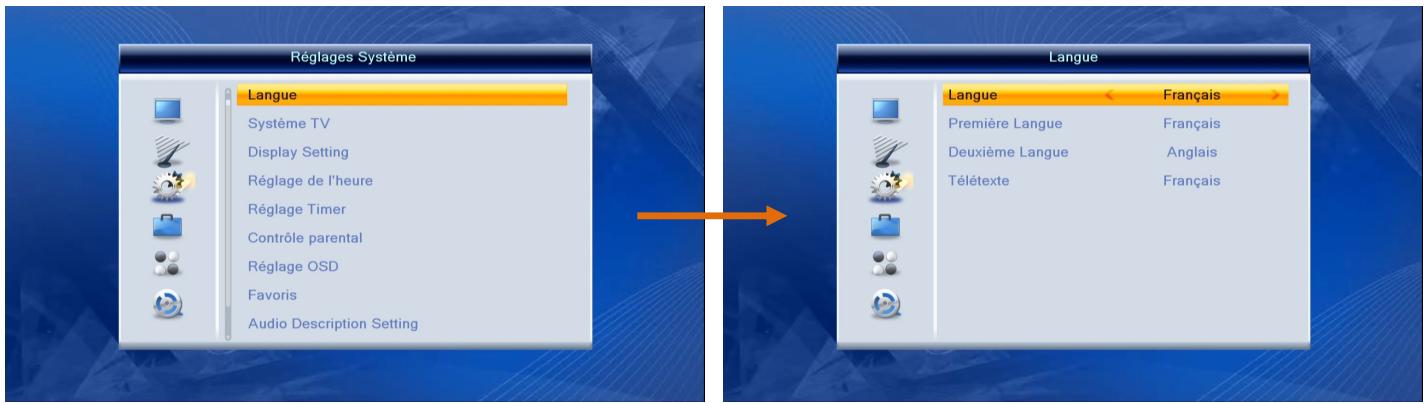

1. Sélectionnez "LANGUE" puis une nouvelle fois "LANGUE" pour modifier la langue.

SITE WEB STOREX

Rendez-vous à l'adresse http://www storex.eu, Sélectionnez "Enregistrreur TNT" puis TwinBox 230. Vous pourrez télécharger la première version complète du manuel et des mises à jour logicielles.

SUPPORT TECHNIQUE

Afin de facilititer votre prise en charge lors d'un évventuel entretien avec notre équipe de support, nous vous invitons à enregistrer la garantie de votre TwinBox 230 sur notre site Web à l'adresse :

http://garantie storex.eu

En cas de panne, veuillez contacter votre revendeur pour faire réparer votre TwinBow 230 sous garantie, ou veuillez adresser votre demande par courrier électronique à l'adresse

[e-mail]

ou par téléphone au

France: 01 55 85 82 00 (Prix d'un appel local vers Paris)

Espagne : 902 110 572 ([e-mail])

Angleterre : ([e-mail])

du Lundi au Jeudi de 09h30 à 19h30

le Vendredi de 9h30 à 18h30

Pour plus de détails, veuilles lire la version complète du manuel utilisateur (disponible sur le site Internet):

http://www storex.eu

ENREGISTREMENT DE LA GARANTIE

Nous vous invitons à enregister la garantie de votre TwinBox 230 sur notre site Web à l'adresse :

http://garantiestorex.eu

La garantie proposée par STOREX est de 1 an pour la TwinBox 230 et de 3 mois pour ses accessoires (telecommande, cables AV, bloc d'alimentation...).

STOREX garantit votre TwinBox 230 contre tout défaut de fabrication ou d'assemblage. Cette garantie ne s'aquise qu'au premier achat de la TwinBox 230 par l'utilisateur final, et n'est pas transférable si l'unité est revendue. Cette garantie ne couvreet pas les incompatibilités détectées par l'utilisateur final en dehors des recommendations d'utilisation imprimées sur l'emballage, ou toute incompatibilité généree avec un autre matériel ou logiciel sur l'ordinateur où est connectée la TwinBox 230.

Une preuve d'achat doit être fournie à nos services pourmettre en œuvre la garantie auprès de STOREX.

La garantie ne peut pas s'exercer sur les pannes ou defaults dus à une utilisation non conforme aux recommendations containues dans cette notice, négligence, transformation, mauvaise installation ou manutention, réparation ou modification non autorisée par STOREX, test inapproprié, accident ou facteur externe comme par exemple, sans s'y limiter, une chaleur ou une humidité excessive, une panne de courant, ou une installation / déinstallation incorrecte de la TwinBox 230.

La seule obligation contractuelle de STOREX consiste en la réparation ou le remplacement du produit défectueux. Enaucun cas STOREX ne peut être tenu responsable des pertes de données, ou de ses conséquences, consécutives à un défaut de fonctionnement ou à une panne du produit. En tout état de cause, la responsabilité financière de STOREX ne pourra pas être engagée pour un montant supérieur à la valeur d'acquisition du produit par le client final.

La présente garantie de votre TwinBox 230 est ainsi définie dans ce document et ne pourra pas etre modifiee, diminuée ou ellargie sans accord ecrit de STOREX, et STOREX ne pourra pas etretenu responsable de tout conseil technique ou service fourni en relation avec yours TwinBox 230.
Vou n'etes pas cessionnaire de la presente garantie.

Cette garantie couvre uniquement votre TwinBox 230, et elle est regie par le droit français.

Pour toute demande hors garantie, nous vous invitons à contacter le support STOREX ou à vous connecter sur le site www.e-storex.com pour toute commande d'accessoires.

Remarque: STOREX™ se réserves le droit de modifier sans préavis le manuel d'utilisation en fonction des évolution des produits. Retrouvez la première version du manuel sur notre site Web : http://www storex.eu

INFORMATIONS DE SÉCURITÉ

Cet apparéil a été conçu et fabriqué afin d'assurer votre sécurité. Les mécanismes de sécurité intégrés au produit vous protégérer si vous observez les procédures d'installation, d'utilisation et de dépannage suivantes :

• Lisez attentivement et respectez les instructions ci-après avant toute manipulation et installation de votre matériel,
• Conservez ces instructions afin de pouvoir vous y référer ultérieurement.

GÉNÉRALITÉS

• Ne secouez pas le lecteur sous peine d'endommager le produit,
• N'utilisez que des pieces et accessoires (bloc d'alimentation...) préconisés par le fabricant,
• Ne déplacez pas l'appareil lorsqu'il est en fonctionnement.

SECURITE

• Afin d'éviter les incendies ou les chocs électriques, ne placez pas l'objet à proximité d'objets replis de liquide,
• Si un objet lourd ou du liquide venait à tomber sur l'appareil, débranchez-le immédiatement et faites-le vérifier par un personnel qualifié avant de le ré-utiliser.
• En fonctionnement, la surface du boîtier dégage de la chaleur ; par conséquent, placez le produit sur une surface plane et rigide et évitez de le couvrir ou de poser unquelconque objet dessus.

ALIMENTATION ÉLECTRIQUE DU PRODUIT

• En cas de non'utilisation prolongée du produit ou en cas d'orage, débranchez l'appareil de la prise murale en saississant la prise elle-même, sans tirer sur le cable,
• L'adaptateur de courant fourni est spécifique au produit. L'utilisation d'un autre adaptateur pourrait endommager le produit ou entraîner des accidents.

CHOIX DE L'EMPLACEMENT DU PRODUIT

• Installez l'appareil loin de tout équipement à force attraction tels que four à micro-ondes, gros haut-parleurs...
• Placez votre produit dans un endroit suffisamment ventilé et sur une surface plane et rigide pour disperser la chaleur émise par l'appareil.

NETTOYAGE

• N'ouvre jamais le produit pour le nettoyer sous peine de voir s'annuler la garantie,
• Débranche le produit de la prise murale avant de procéder au nettoyage du produit,
• Nettoyez l'extérieur du produit ainsi que la télécommande à l'aide d'un chiffon doux et sec. Ne jamais utilisier de tampon abrasif, de poudre à récurer ou de solvants tels que l'alcool ou l'essence.

Dépannage

• Confiez tout dépannage à un personnel qualifié. Un dépannage est nécessaire si l'appareil a été endommagé dequelle que manière que ce soit: fiche ou cordon d'alimentation endommagé, liquide renversé sur le produit, introduction de petits objets dans le produit, exposition à la pluie ou à l'humidité, anomalie de fonctionnement, chute du produit...

REMARQUE IMPORTANTE

Avertissement: Ce produit permet de maintainir une image video fixe ou une image-écran sur votre écran de télévision de manière indéfinie. Si vous laissez une image video fixe ou une image-écran sur votre écran de télévision affichée pendant une période prolongée, vous risquez d'endommager l'écran de votre télévision. Les téléviseurs à écran plasma et les téléviseurs à projection y sont sensibles.

SECURITE - ENVIRONNEMENT

Votre produit STOREX a été testé en laboratoire ; il est conforme aux directives Européennes correspondant au marquage CE en vigueur au moment de sa commercialisation.

Une tracabilité des composants de votre produit STOREX a été réalisée ; elle nous a démontré la conformité du produit à la directive environnementale (RoHS) en vigueur au moment de sa commercialisation.

En fin de vie, ne pas jeter le produit à la poubelle mais le ramener au distributeur ou à votre déchetterie qui se chargea de faire passer le produit dans une filiere de recyclage des déchets électriques, electromécaniques et électroniques (DEEE).

ISO 9001

BUREAU VERITAS Certification

Viete produit STOREX a ete preparé, teste et conditionné dans une entreprise francaise certifiée ISO9001 : 2008 par un audit annuel realizede par une personne qualifieedu Bureau Véritas Certification.

TwinBox 230

est un produit de la gamme

STOREX

www storex.eu

© STOREX -2011

Toutes les marques citées sont déposées par leurs propriétaires respectifs.
