TN-3B - Platine vinyle TEAC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Platine vinyle analogique
Vitesses de lecture	33 1/3, 45 tours par minute
Type de lecture	Analogique
Bras de lecture	Bras en S
Cartouche	Non précisé
Plateau	Aluminium ou métal
Alimentation	Électrique, secteur
Connectivité	Sortie RCA
Fonction anti-patinage	Oui
Poids	Non précisé
Dimensions	Non précisé
Matériau du châssis	Bois ou plastique
Mode d'emploi	Multilingue
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - TN-3B TEAC

Le tourne-disque TEAC TN-3B ne s'allume pas, que faire ?

Vérifiez que le tourne-disque est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et que le commutateur d'alimentation est activé.

Le son est faible ou distordu, que faire ?

Vérifiez que les haut-parleurs sont correctement connectés et fonctionnels. Ajustez le volume sur le tourne-disque et sur votre amplificateur. Assurez-vous que la cellule est correctement installée et que le sillon du disque est propre.

Comment régler la vitesse de lecture sur le TEAC TN-3B ?

Utilisez le sélecteur de vitesse situé sur le plateau du tourne-disque pour choisir entre 33 1/3 et 45 tours par minute. Assurez-vous que le bon réglage est sélectionné avant de commencer la lecture.

Le bras de lecture ne se lève pas ou ne se déplace pas correctement, que faire ?

Vérifiez que le levier de levage du bras est en position correcte et qu'aucun obstacle ne gêne le mouvement du bras. Assurez-vous également que le contrepoids est correctement réglé.

Comment changer la cellule sur le TEAC TN-3B ?

Pour changer la cellule, retirez délicatement le bras de lecture en le soulevant. Dévissez la cellule actuelle et remplacez-la par la nouvelle en vous assurant qu'elle est correctement fixée. Réglez le poids du bras après installation.

Le plateau tourne de manière irrégulière, que faire ?

Vérifiez que le plateau est bien en place et que la courroie d'entraînement est correctement installée. Si le problème persiste, il peut être nécessaire de remplacer la courroie.

Comment nettoyer la surface du TEAC TN-3B ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini. Pour le plateau, utilisez un nettoyant spécifique pour vinyles.

Est-il possible de connecter le TEAC TN-3B à un ordinateur ?

Oui, le TEAC TN-3B est équipé d'une sortie USB qui permet de le connecter à un ordinateur pour numériser vos vinyles. Assurez-vous d'installer les pilotes nécessaires si requis.

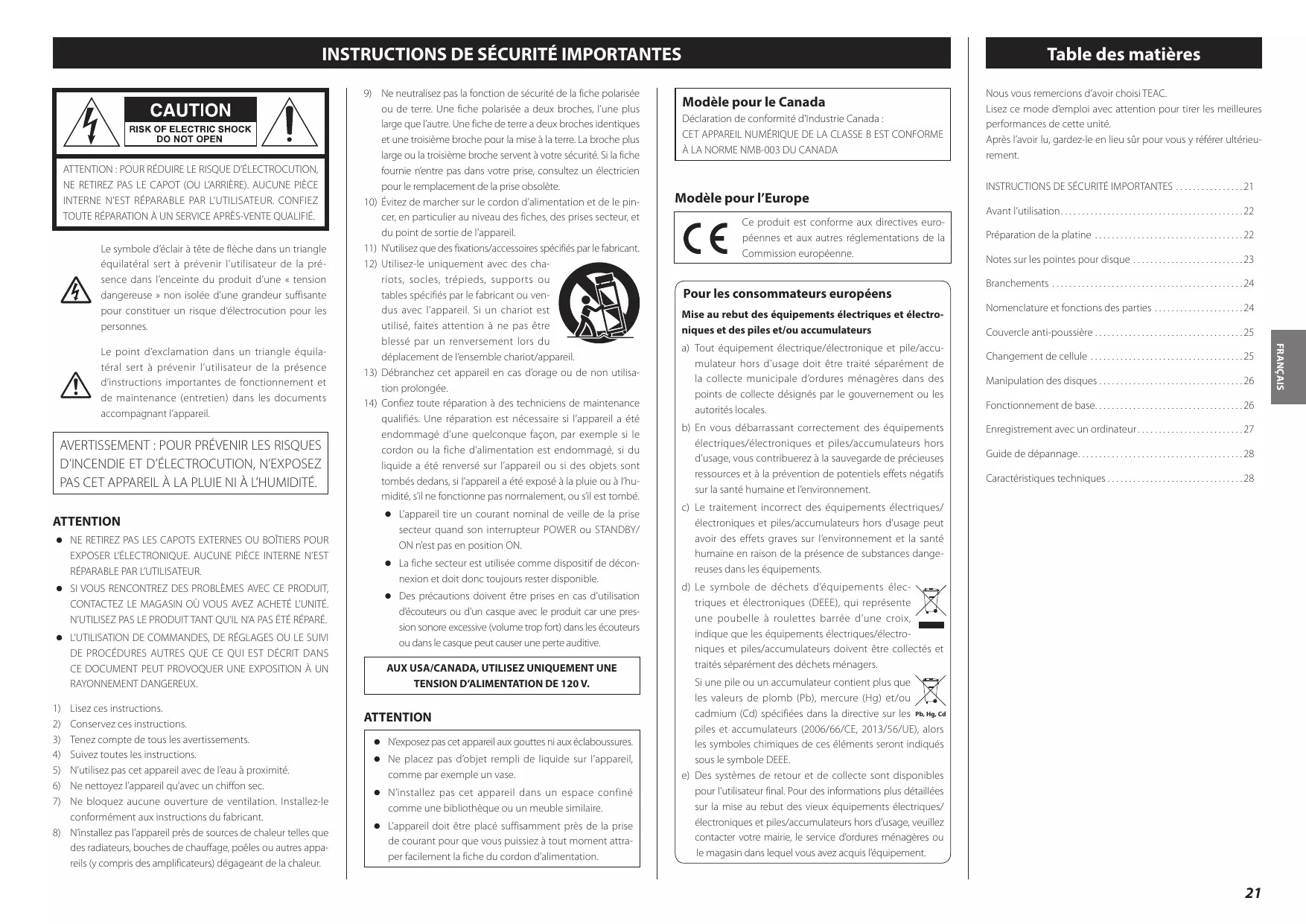

MODE D'EMPLOI TN-3B TEAC

Le symbole déclaré à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR PREVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREL À LA PLUIE NI À L'HUMIDITÉ.

Attention

• NE RETIREZ PAS LES CAPOTS EXTERNES OU BOITIERS POUR EXPOSER L'ÉLECTRONIQUE. AUCUNE PIECE INTERNE N'EST REPARABLE PAR L'UTILISATEUR. SI VOUS RENCONTREZ DES PROBLEMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN OU VOUS AVEZ ACHETÉ L'UNITÉ. N'UTILISEZ PAS LE PRODUIT TANT QU'IL NA PAS ÉTÉ RÉPARE. L'UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUVI DE PROCÉCURS AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.

1) Lisez ces instructions. 2) Conservez ces instructions. 3) Tenez compte de tous les avertissements. 4) Suivez toutes les instructions. 5) N'utilisez pas cet appareil avec de l'eau à proximité. 6) Ne nettoyez l'appareil qu'avec un chiffon sec. 7) Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant. 8) N'installez pas l'appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.

9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolette.

10) Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.

11) N'utilisez que des fixations/accessoires spécifiés par le fabricant.

12) Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.

13) Débranche cet appareil en cas d'orage ou de non utilisation prolongée.

14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON. - La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible. - Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

Attention

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.

Modèle pour le canada

Déclaration de conformité d'Industrie Canada :

CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME

A LA NORME NMB-003 DU CANADA

Modèle pour l'europe

Ce produit est conforme aux directives européennes et aux autres réglementations de la Commission européenne.

Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs

a) Tout équipement électrique/electronique et pile/accumulateur hors d'usage doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. b) En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. c) Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électri/roniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE, 2013/56/UE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des nouveaux équipements électriques/électroniques et piles/accumulateurs hors d'usage, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Table des matières

Nous vous remercions d'avoir besoin TEAC. Lisez ce mode d'emploi avec attention pour tirer les importantes performances de cette unité. Après l'avoir lu, gardez-le en lieu sûr pour vous y référer ultérieurement. INSTRUCTIONS DE SECURITE IMPORTANTES 21 Avant l'utilisation 22 Preparation de la platine 22 Notes sur les pointes pour disque 23 Branchements 24 Nomenclature et fonctions des parties 24 Couvercle anti-poussiere 25 Changement de cellule 25 Manipulation des disques 26 Fonctionnement de base 26 Enregistrement avec un ordinateur 27 Guide de dépannage. 28 Caractéristiques techniques 28

Éléments fournis

Vérifiez que vous disposez bien de tous les accessoires représentés ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l'un de ces accessoires manque ou a été endommagé durant le transport.

Tapis en fourrure × 1

Adaptateur 45 tr/min × 1

Porte-cellule × 1

Cellule stéréo Audio-Technica préinstallée de type VM (double aimant) (AT-VM95E)

Tourne-disque (plateau) × 1

Couvercle anti-poussière × 1

Charnières du couvercle anti-poussière × 2

Câble audio RCA avec borne de masse × 1

Adaptateur secteur (GPE053A-V120050) × 1

Mode d'emploi (ce document, y compris la garantie) × 1

• La garantie pour les États-Unis et le Canada se trouve au dos de la couverture. Voir page 70 les dispositions de la garantie.

Voir page 71 les informations concernant la garantie en Europe et dans d'autres pays ou régions.

Précautions d'emploi

• ou des vibrations ou tomber, en particulier lors de la lecture.
• Évitez d'exposer l'unité directement au soleil, de la placer prè épasse la température de fonctionnement de cette unité. Cela pourrait causer une décoloration, une déformation ou un mauvais fonctionnement.
• Il est possible que l'unité chauffe durant l'utilisation, laissez donc toujours un espace suffisant eils afin de permettre une bonne dissipation thermique.

Si vous la placez par exemple dans un rack, laissez au moins 35 cm de libre au-dessus de l'unité et 10 cm derrière elle. Sans ces espaces, la température peut monter, risquant d'entraîner un incendie.

• NE DEPLACEZ PAS L'UNITE DURANT LA LECTURE. Durant la lecture, le disque tourne. Ne soulevez ni ne déplacez pas l'unité durant la lecture. Vous risqueriez d'endommager le disque, la pointe, la cellule ou l'unité.
• Retirez toujours le disque avant de déplacer ou de transporter cette unité. Transporter cette unité avec un disque sur la platine pourrait endommager le disque, la pointe, la cellule ou provoquer un dysfonctionnement.
• La tension d'alimentation doit correspondre à la tension imprimée sur le panneau arrière. Si vous avez des doutes à ce sujet, consultez un électricien.

Entretien

Si la surface de l'unité est sale, essuyez-la avec un chiffon doux ou utilisez un détergent liquide léger dilué. Laissez la surface de l'unité sécher complètement avant utilisation.

• N'utilisez pas de lingettes de nettoyage imbibées de produits chimiques, de diluants ou de substances similaires car cela pourrait endommager la surface de l'unité.

Attention

Par sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

Utilisation du site mondial TEAC

Vous pouvez télécharger des mises à jour pour cette unité depuis le site mondial TEAC : http://teac-global.com/

Dans la section TEAC Downloads (téléchargements TEAC), cliquez sur la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

Préparation de la platine

Maintenez l'unité en veille pendant son installation (F en page 24).

2 Placez l'unité sur une surface plane.

Placez-la sur une surface plane afin que le sillon du disque puisse être suivi avec précision.

3 Installez le plateau tournedisque.

Alignez le plateau avec l'axe central et installez-le.

• Placez le grand côté de l'orifice vers le bas.

4 Enroulez la courroie autour de la poulie du moteur.

Enroulez la courroie plate fournie sur le pourtour du tourne-disque (plateau) puis autour de la poulie du moteur.

• Faites bien attention à ne pas tordre le caoutchouc.
• Faites tourner plusieurs fois le tourne-disque (plateau) pour vous assurer que la courroie plate est bien montée.

5 Installez le cache-poulie.

Alignez la petite découpe du cache-poulie avec la petite protubérance de la poulie, comme représenté ci-dessous. - Si ces derniers ne sont pas alignés, le cache-poulie sera bancal.

6 Placez le tapis de platine en feutre sur le plateau.

Placez le tapis de platine en feutre fourni sur le plateau avant utilisation.

Placez le contrepoids à l'extrémité du bras de lecture et poussez-le délicatement pendant que vous le tournez pour le fixer.

• Lorsque le contrepoids peut être déplacé vers l'extrémité du bras, l'installation est terminée.

8 Installez le porte-cellule.

Insérez le porte-cellule à l'autre extrémité du bras de lecture et tournez l'écrou pour le verrouiller.

5 Tournez le contrepoids jusqu'à ce que le bras de lecture soit à l'horizontal.

• Retirez le capuchon de protection de la pointe de la cellule avant de procéder au réglage. Veillez bien à ne pas laisser la pointe de la cellule toucher l'unité.

6 Ramenez le bras de lecture à sa position d'origine et verrouillez-le avec le crochet de blocage.

• Ne tournez que la bague de réglage. Veillez à ne pas faire tourner le contrepoids.

3 Tournez le contrepoids afin que la graduation de la bague de réglage de force d'appui corresponde à la valeur de force d'appui spécifiée pour la cellule.

• La pression de pointe pour la cellule fournie est de 2,0 g. Donc, tournez le contrepoids jusqu'à la graduation 2,0 si vous utilisez la cellule fournie.

• Tournez-le vers la droite depuis 0 vers 0.5 et 1.0.

9 Réglez la molette d'antipatinage.

Commencez en la réglant à 2,0 et ajustez-la pendant la lecture d'un disque (page 26) sur la position qui donne un bon équilibre pour les volumes gauche et droit.

Attention

Selon l'état du disque, la balance de volume gauche-droite peut s'avérer irrégulière et des sauts peuvent se produire.

Dans de tels cas, essayez de faire les réglages suivants.

Si le son saute en arrêté (la pointe recule)

Baissez légèrement le réglage de la molette d'antipatinage.

Si le son saute en avant (la pointe avance)

Augmentez légèrement le réglage de la molette d'antipatinage.

Notes sur les pointes pour disque

• Si la pointe est tordue (endommagée), elle ne peut plus suivre précisément le sillon. Comme une pointe tordue peut également endommager les disques et provoquer un dysfonctionnement, maniez délicatement les pointes. Nettoyez toujours la pointe avec un nettoyant du commerce prévu à cet effet. L'utilisation de tout autre produit pourrait endommager la pointe.

Remplacement de la pointe

Si l'extrémité de la pointe est usée, cela dégrade la qualité sonore mais endommage également les disques. Après environ 300 heures de lecture, remplacez la pointe par une nouvelle du modèle indiqué.

Veuillez utiliser une pointe de rechange AT-VMN95E Audio-Technical.

• Une cellule Audio-Technica AT-VM95E de type VM est installée dans cette unité. (Le capuchon de la pointe de rechange pour la cellule installée est vert.)

Les cellules de type VM ont les mêmes caractéristiques que les cellules de type MM.

• Suivez les instructions de remplacement dans le manuel de la pointe de rechange.

Attention

• Comme de forts bruits pourraient soudainement se produire, mettez l'unité en veille avant de changer la pointe.
• Faites attention de ne pas abîmer vos mains ou l'équipement. Veillez à ne pas permettre à de petits enfants d'avaler accidentellement les pointes.
• Sachez que les pointes tardives en raison par exemple d’un courant insuffisant par l’utiliser et d’une cause externe ne sont pas couvertes par la garantie.

Branchements

Branchez ici les prises d'entrée ligne d'un amplificateur, etc.

Réglez le commutateur PHONO EQ sur ON

Branchez ici les prises d'entrée phono d'un amplificateur, etc.

Réglez le commutateur PHONO EQ sur THRU

Amplificateur, enceintes amplifiées, enregistreur, etc.

Précautions lors des branchements

• Ne mettez l'unité sous tension qu'une fois tous les branchements effectués.
• Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions quand vous faites les branchements.

Borne de masse (1±)

Utilisez le fil de masse du câble audio RCA fourni pour raccorder cette borne par exemple à la borne de masse de l'amplificateur. - Ce n'est PAS un branchement de terre de sécurité électrique.

En cas de bruit audible dans les enceintes

Si le fait de brancher le fil de masse du câble audio à la borne de masse de cette unité ne réduit pas le bruit, débranchez le câble de masse et vérifiez à nouveau le son. Utilisez la méthode (connecté/déconnecté) pour laquelle le bruit est le plus faible.

Ces prises produisent les signaux audio analogiques. Le réglage du sélecteur PHONO EQ change le type de signal produit.

Utilisez le câble audio fourni (ou un modèle du commerce) pour raccorder d'autres appareils aux prises de sortie de cette unité.

Sélecteur PHONO EQ (réglement de sortie audio)

Les signaux ayant été amplifiés par l'ampli égaliseur intégré sont produits par les prises de sortie audio analogique (L/R).

Le signal de la cellule MC ou MM est directement produit par les prises de sortie audio analogue (L/R).

Branchez-les à un appareil à entrées phono, comme un préamplificateur à égaliseur phono ou un amplificateur à prises d'entrée phono.

• À la sortie d'usine, ce sélecteur est réglé sur ON.
• Réglez-le sur ON si un appareil est connecté au port USB.

Attention

Avec un réglage sur ON, si le branchement est fait aux entrées PHONO d'un amplificateur, par exemple, le son produit par les enceintes et le casque sera très fort, ce qui peut endommager l'équipement ou l'audition.

Le son du disque est converti en numérique (résolution jusqu'à 48 kHz/16 bits) avant desorting. L'enregistrement sur un ordinateur est possible en branchant cette sortie à un port USB de l'ordinateur au moyen d'un câble USB (page 27).

E Prise d'entrée d'alimentation CC

Après avoir fait tous les autres branchements, branche ici l'adaptateur secteur fourni.

Vérifiez que le bloc d'alimentation de l'adaptateur secteur est branché dans une prise secteur.

• N'utilisez notamment pas un adaptateur secteur autre que celui fourni.

Veillez à brancher le cordon d'alimentation dans une prise secteur fournissant la tension correcte. Le branchement à une prise fournissant une tension incorrecte pourrait entraîner un incendie ou une électrocution. Tenez le cordon d'alimentation par sa fiche quand vous le branchez ou le débranchez. Ne tirez jamais sur le cordon lui-même. Débranchez le cordon d'alimentation de la prise secteur si vous avez l'intention de laisser l'unité inutilisée de façon prolongée.

Appuyez sur la touche STANDBY/ON pour allumer l'unité ou la mettre en veille (standby).

Nomenclature et fonctions des parties

Placez les disques au centre du plateau.

Lève-bras

Permet de lever et d'abaisser le bras de lecture.

Nous vous recommandons d'utiliser le lève-bras pour éviter d'endommager les disques et les pointes, car c'est plus sûr et plus précis que de le faire à la main.

Support de bras de lecture

C'est un support pour poser le bras de lecture. Poussez le crochet de blocage vers la droite pour libérer le bras de lecture avant dedire un disque.

H Suggesteur de vitesse de rotation

Sélectionnez la vitesse de rotation indiquée sur le disque à lire.

La rotation s'arrête si ce bouton est ramené sur 0.

Porte-cellule

C'est un modèle universel qui permet de facilement changer la cellule.

Fixation du couvercle anti-poussière

1. Insérez les charnières à fond dans les porte-charnières aux extrémités gauche et droite de l'arrière de l'unité principale. 2. Alignez le haut des charnières avec les porte-charnières du couvercle anti-poussière et insérez-les.

• Fermez le couvercle anti-poussière pour la lecture. Comme cela empêche les sauts causés par les contacts involontaires et bloque la pression acoustique externe, le risque de bruit est moindre.
• N'ouvre pas ou ne fermez pas le couvercle pendant qu'un disque est lu. Cela pourrait, par exemple, faire sauter la pointe.
• Gardez-le fermé autant que possible afin de tenir la poussière à l'écart.

Dépose du couvercle anti-poussière

Maintenez les deux bords du couvercle anti-poussière et soulève-z-le lentement pour l'extraire, avec les charnières, de l'unité. Ensuite, retirez les charnières du couvercle anti-poussière.

Ouverture

Tenez le bord avant du couvercle anti-poussière et soulevez-le délicatement pour l'ouvrir complètement jusqu'à ce qu'il s'arrête.

Le couvercle anti-poussière restera ouvert dans cette position.

Fermeture

Abaissez doucement le couvercle anti-poussière jusqu'à ce qu'il soit fermé.

Veillez à ne pas vous pincer les doigts, par exemple lors de l'ouverture et de la fermeture du couvercle anti-poussière.

Changement de cellule

Pour changer la cellule, commencez par détacher le porte-cellule du bras de lecture.

• Une cellule Audio-Technica AT-VM95E de type VM est installée dans cette unité.

Les cellules de type VM ont les mêmes caractéristiques que les cellules de type MM.

• Nous vous recommandons de fixer le capuchon protecteur sur la pointe de la cartouche avant d'accomplir cette tâche.

Fils de porte-cellule Cellule

1 Déconnectez de la cellule les fils du porte-cellule. 2 Desserrez les vis et retirez la cellule. 3 Montez la nouvelle cellule et serrez les vis.

Voir l'illustration ci-dessous pour la position des vis après montage.

52,8±0,5mm

Raccordez les contacts du porte-cellule à la cellule.

• Les signaux et les couleurs des fils de la cellule sont représentés ci-dessous.

Signal	Couleur
Canal gauche +	Blanc
Canal gauche -	Bleu
Canal droit +	Rouge
Canal droit -	Vert

5 Équilibrez le bras de lecture et réglez la force d'appui.

Suivez les procédures décrites dans « Équilibrage du bras de lecture et réglage de la force d'appui » en page 23.

Précautions à prendre lors du remplacement de la cellule

Le poids des cellules pouvant être utilisées avec cette unité est limité. Voir « Bras de lecture » en page 28. Lors du remplacement du porte-cellule, vérifiez dans cette même page le poids acceptable pour la cellule (avec le porte-cellule fourni).

Utilisation de cellules MC

L'amplificateur égaliseur intégré à cette unité est destiné à l'emploi avec des cellules MM. Il ne convient pas aux cellules MC. Pour utiliser une cellule MC, connectez cette unité par exemple à un amplificateur égaliseur phono prenant en charge les cellules MC ou à un amplificateur avec un connecteur d'entrée phono MC. Ensuite, réglez le commutateur PHONO EQ (sortie audio) de cette unité sur THRU.

Tenue des disques

Lors de la prise en mains d'un disque ou de sa sortie de la pochette, évitez de toucher le sillon en maintenant le disque d'une main entre son étiquette et son bord, ou en le tenant avec les deux mains par son bord.

Nettoyage

• Les traces de doigts et la poussière sur un disque peuvent provoquer du bruit et des sautes de son, ainsi qu’endommager le disque lui-même et la pointe. Utilisez un nettoyant pour disque du commerce pour nettoyer les disques. N’utilisez pas de diluant ni autre chose qu’un nettoyant pour disque. De tels produits chimiques pourraient abimer la surface du disque.
• Lors de l'utilisation d'un nettoyant pour disque, balayez la surface du disque de façon circulaire, en suivant le sillon.

Précautions d'emploi

• Ne laissez pas les disques dans des lieux exposés directement à la lumière du soleil ou qui sont très humides ou très chauds. Laisser longtemps un disque dans de telles conditions peut le faire gondoler, entraîner le développement de moisissures ou lui causer d'autres dommages.
• N'empilez pas plusieurs disques et ne placez pas d'objets lourds dessus. Ne laissez pas non plus les disques de façon prolongée en position inclinée. Cela pourrait les faire gondoler ou leur causer d'autres dommages.
• Ne laissez pas des objets durs entrer en contact direct avec le sillon audio. Cela pourrait entraîner des rayures.
• Une fois que vous avez fini de jouer un disque, replacez-le toujours dans sa pochette pour le rangement. Laisser un disque sans protection pourrait le faire gondoler ou le rayer.
• N'employez pas de disques fendus.

Lecture des disques

• Retirez le capuchon de protection de la pointe de la cellule avant d'utiliser la platine.

1 Appuyez sur la touche STANDBY/ON à l'arrière de l'unité pour la mise sous tension.

2 Ouvrez lentement le couvercle anti-poussière.

Veillez à ne pas vous pincer les doigts, par exemple lors de l'ouverture et de la fermeture du couvercle anti-poussière.

3 Placez un disque sur le plateau.

Pour un 45 tr/min à grand trou central, utilisez l'adaptateur fourni.

Sélectionnez la vitesse de rotation indiquée sur le disque.

La vitesse de rotation peut être réglée sur 33 1/3 ou 45 tr/min.

5 Repoussez le crochet de blocage vers la droite pour libérer le bras de lecture.

6 Soulevez le lève-bras.

Le lève-bras ainsi relevé maintient le bras de lecture en l'air, de sorte que la pointe n'entre pas en contact avec le disque, même si le bras de lecture est amené au-dessus de celui-ci.

• Vous pouvez aussi amener manuellement le bras de lecture au-dessus du disque sans soulever le lève-bras puis l'abaisser lentement pour lancer la lecture.

Amenez le bras de lecture sur la partie de disque dont vous souhaitez lancer la lecture.

8 Rabaissez le lève-bras.

Le bras de lecture descend lentement jusqu'à ce que la pointe touche le disque et la lecture commence alors.

Fermez le couvercle anti-poussière pour la lecture. Comme cela empêche les sauts causés par les contacts involontaires et bloque la pression acquistique externe, le risque de bruit est moindre.

Ne placez rien sur le couvercle anti-poussière.

Attention

Durant la lecture, ne touchez pas le bras de lecture ni le disque. Vous risqueriez d'endommager la pointe et de provoquer des rayures sur le disque. - Ne forcez pas le plateau à arrêter sa rotation durant la lecture. Comme ce produit n'est pas une platine tourne-disque conçue pour les DJ (à entraînement direct), cela pourrait provoquer un dysfonctionnement.

Durant la lecture du disque, une réinjection du signal (« larsen ») peut se produire si le volume est trop fort. Si cela se produit, baissez le volume de l'amplificateur.

Lorsque la lecture est terminée

1 Soulevez le lève-bras pour écarter la pointe du disque et ramenez le bras de lecture à sa position d'origine.

2 Ramenez le sélecteur de vitesse de rotation sur 0 pour arrêter le tourne-disque (plateau).

Enregistrement avec un ordinateur

Le son d'un disque peut être enregistré numériquement dans un ordinateur en utilisant un câble USB du commerce pour relier cette unité au port USB de l'ordinateur.

• Le port USB de cette unité sert à la connexion à un ordinateur.

Systèmes d'exploitation pris en charge

Des ordinateurs fonctionnant sous les systèmes d'exploitation suivants peuvent être connectés par USB à cette unité (à date d'avril 2019).

Le fonctionnement avec d'autres systèmes n'est pas garanti.

• Cette unité fonctionnera avec le pilote standard de Windows ou Mac, donc il n'y a pas besoin d'installer un pilote spécial.

Branchement à un ordinateur

1 Mettez l'ordinateur sous tension.

Vérifiez que le système d'exploitation fonctionne bien.

2 Utilisez le câble USB pour relier l'ordinateur à cette unité.

Utilisez un câble USB du commerce passant par un noyau de ferrite.

Appuyez sur la touche STANDBY/ON de cette unité pour l'allumer.

L'ordinateur détecte automatiquement le port USB de cette unité et l'identifie comme « USB Audio CODEC »

• Pour enregistrer du son avec un ordinateur depuis cette platine tourne-disque, vous devez installer un logiciel permettant l'enregistrement audio sur l'ordinateur.

Vous pouvez acheter séparément le logiciel d'enregistrement audio que vous préférez ou télécharger un logiciel gratuit tel qu'Audacity (http://www.audacityteam.org/) sur Internet. Étant un logiciel gratuit, Audacity ne bénéficia pas de l'assistance TEAC.

• Lors de l'enregistrement avec un ordinateur, n'effectuez aucune des opérations suivantes. Cela pourrait entraî
• Déconnecter le câble USB
• Mettre l'unité en veille

Réglages de l'ordinateur

L'exemple suivant explique les réglages à faire quand on utilise Windows 10.

1 Dans le menu Démarrer, sélectionnez Système Windows, puis Panneau de configuration. 2 Cliquez sur « Son ». Si « Afficher par » est réglé sur « Catégorie » dans le Panneau de configuration, sélectionnez « Matériel et audio ». Sélectionnez ensuite « Son ». 3 Cliquez sur l'onglet « Enregistrement » et vérifiez que « USB Audio CODEC » est défini comme « Périphérique par défaut ». 4 Sélectionnez « USB Audio CODEC » et cliquez sur le bouton Propriétés. 5 Cliquez sur l'onglet « Avancé ». 6 Dans le menu déroulant « Format par défaut », sélectionnez le format, c'est-à-dire la qualité d'enregistrement désirée.

Conseil

Pour enregistrer avec la plus haute qualité audio que cette unité peut produire, sélectionnez « Canal 2, 16 bits, 48000Hz ». Baisser la valeur de la fréquence d'échantillonnage réduira la taille des fichiers mais en même temps diminuera la qualité audio.

Cliquez < OK >

Après avoir effectué les réglages ci-dessus, utilisez un logiciel d'enregistrement audio pour enregistrer.

Guide de dépannage

Si vous avez un problème avec cette unité, veuillez vérifier les points suivants avant de demander une intervention. Le problème pourrait également venir d'ailleurs que de cette unité. Vérifiez aussi que les appareils qui lui sont connectés sont correctement employés.

Si cette unité ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez achetée.

Pas d'alimentation.

Vérifiez que l'adaptateur secteur est branché à une prise secteur. Puis appuyez sur la touche STANDBY/ON pour allumer l'unité (pages 24 et 26).

La platine ne tourne pas.

Appuyez sur la touche STANDBY/ON pour allumer l'unité (pages 24 et 26). Enroulez la courroie autour de la poulie du moteur (page 22). Réglez le sélecteur de vitesse de rotation sur la valeur qu'indique le disque (page 26).

La vitesse de rotation de la platine n'est pas correcte.

Assurez-vous que le sélecteur de vitesse de rotation est bien réglé sur 33 et que la platine tourne environ 100 fois en 3 minutes.

Le bras ne descend pas même si on abaisse le lève-bras.

Équilibrez le bras de lecture et réajustez la force d'appui (page 23).

Le son est bizarre ou s'interrompt.

Vérifiez les connecteurs branchés à l'amplificateur et réglez convenablement le commutateur PHONO EQ (sortie audio) (page 24).

La hauteur du son est incorrecte.

Sélectionnez la vitesse de rotation indiquée sur le disque (page 26).

Il n'y a pas de son.

Pour brancher les prises de sortie audio analogique de cette unité aux prises d'entrée audio d'un amplificateur ou d'un autre équipement, réglez le sélecteur PHONO EQ (réglage de sortie audio) sur ON (page 24).

→ Retirez le capuchon de protection de la pointe de la cellule avant d'utiliser la platine. → Reconnectez les câbles audio RCA.

⇒ Sur un disque, les traces de doigts et la poussière peuvent causer du bruit et faire sauter le son. Nettoyez les disques avec un nettoyant pour disque du commerce (page 26). Nettoyez la pointe (page 23). Si la pointe est usée, remplacez-la (page 23). Le besoin de remplacement d'une pointe dépend des conditions d'utilisation, mais nous recommandons ce remplacement après environ 300 heures d'utilisation. ⇒ Éloignez autant que possible l'unité des téléviseurs, fours à micro-ondes et autres appareils qui émettent des ondes électromagnétiques. ⇒ Branchez l'adaptateur secteur à une autre prise de courant.

Du bruit se produit lors de la lecture d'un disque.

Du bruit peut se produire si la force d'appui est supérieure à la valeur spécifiée pour la cellule. Réajustez la force d'appui conformément à la valeur spécifiée (page 23).

Le son saute.

Les vibrations entraînent des sauts. Placez cette unité dans un endroit stable. Nettoyez le disque. N'employez pas de disques rayés. Équilibrez le bras de lecture et réajustez la force d'appui (page 23). La pointe et le son peuvent sauter si la force d'appui est inférieure à la valeur spécifique pour la cellule. Si la pointe est tordue, remplacez-la.

L'unité n'est pas reconnue par l'ordinateur connecté.

Vérifiez les systèmes d'exploitation informatiques pris en charge en page 27. Le fonctionnement avec des systèmes d'exploitation non pris en charge n'est pas garanti. Connectez-la à un autre port USB.

Tourne-disque (plateau)

Système d'entraînement. Par courroie Moteur. Moteur CC Vitesse de rotation 33 1/3 tr/min, 45 tr/min Plurage et scintillement 0,1% ou moins Rapport S/B. 67 dB ou plus (pondération A, filtre passage-bas 20kHz) Plateau. Aluminium moulé Diamètre de 30 cm

Bras de lecture

Type de bras : Bras de lecture en S avec équilibrage statique. Longueur utile du bras : 223 mm. Plage de variation de force d'appui : 0-5 g. Poids de cellule acceptable : 3,0-12 g, 14-23 g (avec le porte-cellule fourmi).

Cellule

Type VM (équivalente à une cellule MM)

Tension de sortie 4,0 mV (1 kHz, 5 cm/s)

Force d'appui 1,8-2,2 g (recommandée : 2,0 g)

Poids de la cellule 6,1g

Poids avec porte-cellule 11 g (vis, écrous et fils compris)

• Le besoin de remplacement d'une pointe dépend des conditions d'utilisation, mais nous recommandons ce remplacement après environ 300 heures d'utilisation.
• Une cellule Audio-Technica AT-VM95E de type VM est installée dans cette unité.

(Le capuchon de la pointe de rechange pour la cellule installée est vert.)

Note : les cellules de type VM ont les mêmes caractéristiques que les cellules de type MM.

• Modèle de pointe de remplacement :

Audio-Technica AT-VMN95E

Tension de sortie

PHONO EQ sur THRU 4,0 mV (1 kHz, 5 cm/s)

PHONO EQ sur ON 224 mV (-13 dBV)

Prises de sortie RCA

Port USB

Port USB pouvant recevoir une alimentation par le bus USB de l'ordinateur (pleine vitesse). Connecteur USB type B. Prise en charge de l'alimentation par bus USB. 5 V, 500 mA. Fréquence d'échantillonnage : 8 kHz, 11,025 kHz, 16 kHz, 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz. Résolution de quantification : 16 bits.

Générales

Adaptateur secteur

Consommation électrique

En veille : 0,5 W ou moins

En service (33, 45) 2,0 W ou moins

Poids. 5,0 kg

Température de fonctionnement. 5 °C à 35 °C

Dimensions (L × H × P) (saillies incluses)

Couvercle anti-poussière fermé 420 × 117 × 356 mm

Couvercle anti-poussiere ouvert. 420× 381× 402mm

Sans couvercle anti-poussière 420x381x356 mm

• Les données de performance sont spécifiées à 20°C.

Éléments fournis

Tapis en fibre × 1

Adaptateur 45 tr/min × 1

Porte-cellule × 1

Cellule stéréo Audio-Technica préinstallée de type VM (double aimant) (AT-VM95E)

Tourne-disque (plateau) × 1

Couvercle anti-poussière × 1

Charnières du couvercle anti-poussière × 2

Câble audio RCA avec borne de masse × 1

Adaptateur secteur (GPE053A-V120050) × 1

Mode d'emploi (ce document, y compris la garantie) × 1

• La garantie pour les États-Unis et le Canada se trouve au dos de la couverture. Voir page 70 les dispositions de la garantie.

Voir page 71 les informations concernant la garantie en Europe et dans d'autres pays ou régions.

• Caractéristiques techniques et aspect sont sujets à changements sans préavis.
• Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.
