36DaRryASPI-ROBOT$5MAXNOIR - Aspirateur ROBOROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot
Caractéristiques techniques principales	Navigation intelligente, cartographie en temps réel, aspiration puissante
Alimentation électrique	Chargeur inclus, station de charge automatique
Dimensions approximatives	35,3 x 35,3 x 9,6 cm
Poids	3,5 kg
Compatibilités	Application mobile iOS et Android, compatibilité avec assistants vocaux
Type de batterie	Batterie lithium-ion
Tension	14,4 V
Puissance	2500 Pa d'aspiration
Fonctions principales	Aspiration, lavage, programmation des nettoyages, zones interdites
Entretien et nettoyage	Filtres lavables, brosses faciles à retirer
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Protection contre les chutes, détection des obstacles
Informations générales utiles	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - 36DaRryASPI-ROBOT$5MAXNOIR ROBOROCK

Comment démarrer le ROBOROCK 36DaRryROBOROCKASPI-ROBOT$5MAXNOIR ?

Pour démarrer votre aspirateur robot, appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil. Vous pouvez également utiliser l'application mobile pour le démarrer.

Comment connecter le ROBOROCK à l'application mobile ?

Téléchargez l'application ROBOROCK sur votre smartphone, créez un compte ou connectez-vous. Suivez les instructions dans l'application pour connecter votre robot via le Wi-Fi.

Que faire si l'aspirateur ne se charge pas ?

Vérifiez que le chargeur est correctement branché et que les contacts de charge sur le robot et la station de charge sont propres. Essayez de réinitialiser l'appareil en le débranchant puis en le rebranchant.

Pourquoi le robot ne démarre-t-il pas le nettoyage ?

Assurez-vous que le réservoir à poussière est correctement inséré et que le robot est chargé. Vérifiez également qu'aucun obstacle ne bloque les capteurs ou les roues.

Comment nettoyer les brosses du ROBOROCK ?

Retirez les brosses du robot en suivant les instructions du manuel. Nettoyez les brosses avec un chiffon humide et retirez les cheveux ou débris accumulés. Remettez-les en place une fois propres.

Que faire si le robot se bloque pendant le nettoyage ?

Vérifiez les roues et les brosses pour tout obstacle. Retirez le robot de la zone bloquée et nettoyez tout débris autour de lui. Redémarrez le nettoyage après avoir résolu le problème.

Comment mettre à jour le logiciel du ROBOROCK ?

Assurez-vous que votre robot est connecté à l'application. Si une mise à jour est disponible, vous recevrez une notification dans l'application. Suivez les instructions pour procéder à la mise à jour.

Le robot ne retourne pas à sa station de charge, que faire ?

Vérifiez que la station de charge est branchée et placée dans un endroit dégagé. Assurez-vous que le robot est chargé et qu'il n'y a pas d'obstacles empêchant son retour.

Comment réinitialiser le ROBOROCK 36DaRryROBOROCKASPI-ROBOT$5MAXNOIR ?

Pour réinitialiser le robot, maintenez enfoncé le bouton d'alimentation pendant environ 5 secondes jusqu'à ce que vous entendiez un son. Cela réinitialisera les paramètres d'usine.

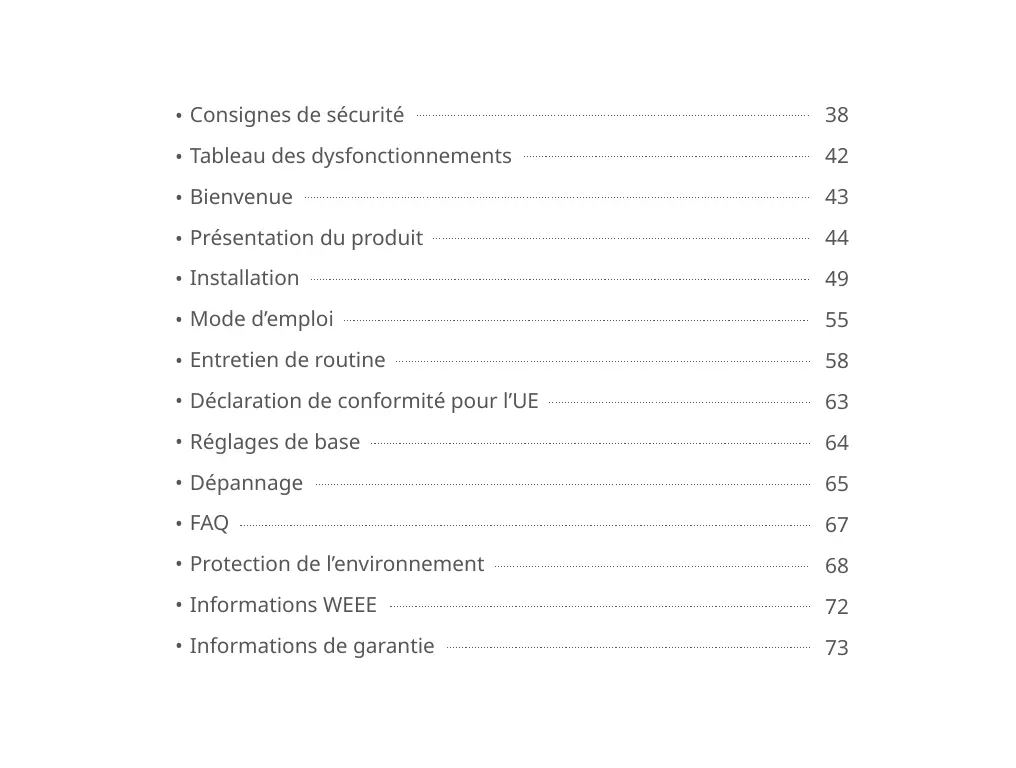

MODE D'EMPLOI 36DaRryASPI-ROBOT$5MAXNOIR ROBOROCK

• Consignes de sécurité 38
  Tableau des dysfonctionnements 42
  · Bienvenue 43
• Présentation du produit 44
  Installation 49
  Mode d'emploi 55
• Entretien de routine 58
• Déclaration de conformité pour l'UE 63
• Réglages de base 64
• Dépannage 65
  ·FAQ 67
  Protection de l'environnement 68
• Informations WEEE 72
• Informations de garantie 73

Consignes de sécurité

Restrictions

• Ce produit est conçu exclusivement pour un nettoyage des sols en interieur. Ne l'utilise pas en extérieur (par exemple, sur une terrasse ouverte), ni sur une autre surface que le sol (un canapé, par exemple), ni dans un environnement commercial ou industririel.
• N'utilisez pas le produit sur des surfaces en hauteur sans barrières (sol d'un loft, terrasse ouverte, surface de mobilier, etc.).
• N'utilisez pas le produit lorsqu'il fait plus de 40^ C ( 104^ F ) ou moins de 4^ C ( 39^ F ), ou lorsqu'il y a du liquide ou des substances collantes sur le sol.
• Avant d'utiliser le produit, dégagez les cables du sol ou placez-les sur le côté afin d'éviter qu'ils ne soient entrainés par le robot.
• Pour éviter de bloquer le produit et d'endommager des objets de valeur, avant tout nettoyage, retirez du sol les éléments légers (sacs plastique, par exemple) et les objets fragiles (vases, etc.).
• Les enfants doivent être surveillés pour éviter qu'ils ne génent le fonctionnement de l'appareil.
• Ce produit ne doit pas etre utiliser par des enfants ou des personnes handicapées sur le plan physique, sensoriel ou mental, ou qui manquent d'experience et de savoir-faire, sauf si ces personnes l'utilisent sous la supervision ou la direction d'une personne responsable de leur sécurité (CB).

Consignes de sécurité

• Ce produit peut être utilisé par des enfants de 8 ans ou plus ou par des personnes handicapées sur le plan physique, sensoriel ou mental, ou qui manquent d'expérience et de savoir-faire, si ces personnes l'utilisent sous la supervision ou la direction de quelqu'un charge de leur sécurité et si elles comprendtent les risques possibles et comment utiliser l'appareil en toute sécurité. Les enfants ne doivent pas jourer avec le produit. Les enfants ne doivent pas procéder sans surveillance au nettoyage et à la maintenance de l'appareil (UE).

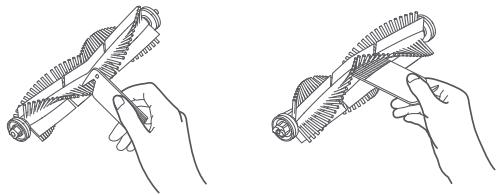

• Conservez les outils de nettoyage de larosse principale hors de portée des enfants.
• Ne placez rien (enfants et animaux domestiques compris) sur le produit, que celui-ci fonctionne ou pas.
• Évitez que les ouvertures et les pieces amovibles de l'appareil n'entrent en contact avec des cheveux ou des poils, des vêtements amples, des doigts et d'autres parties du corps.
• N'utilise pas le produit sur des objets brûlants (mégots de cigarettes, par exemple).
• N'utilisez pas le produit sur des moquettes à poils longs (son efficacité peut également se trouver réduite sur des tapissons).
• N'utilisez pas le produit pour netoyer des objets durs ou tranchants (objets décoratifs, verre, clous, etc.).
• Ne transportez pas le produit en le tenant par le capot du scanner laser, celui de l'appareil ou le pare-choc.

Consignes de sécurité

• Avant tout nettoyage ou toute intervention sur l'appareil, celui-ci doit être éteint et la fiche doit être retiree de la prise electrique.
  N'tutilisez jamais de tissus humides ou de liquides pour nettoyer le produit.
• N'utilisez pas le module de lavage de sols sur des tapis.
• Utilisez le produit en respectant les indications du manuel. Tout perte ou tout dommage provoqués par une utilisation incorrecte du produit seront à la charge de l'utilisateur.
• Ce produit contient des batteries dont le remplacement doit être exclusivement effectué par des personnes formées à cet effet.

Batterie et rechargement

AVERTISSEMENT

• Ne rechargez pas de batteries non rechargeables.
• Pour recharger la batterie, n'utilise que l'unité détachable roborock CDZ11RR ou CDZ12RR fournie avec ce produit.
• Ne démontez pas la batterie ou la station de rechargement. Ne tentez pas de les réparer ou de les modifier.
• Conservez la station de rechargement à l'écart des sources de chaleur (bouches de chauffage, par exemple).

Consignes de sécurité

• N'essuyez pas et ne nettoyez pas les broches du chargeur avec un tissu humide ou avec les mains mouillées.
• La batterie doit être retiree avant la mise au rebut du produit.
• Lorsqu'on retire la batterie, le produit doit avoir eté débranché de toute alimentation électrique.
• La batterie doit être mise au rebut de manière sécurisée. Ne jetez pas les batteries usagées. Confiez-les à un organisme professionnel de recyclage.
• Si le cordon d'alimentation est endommagé, cessez immédiatement de l'utiliser.
• Afin d'éviter tout risque, il doit être remplaced par le fabricant, par l'un de ses techniciens ou par des personnes qualifiées.
• Avant d'être expédié, le produit doit impérativement être éteint. Il est recommandé de l'envoyer dans son emballage d'origine.
• Si le produit doit rester inutilisé longtemps, rechargez-le complètement avant de l'éteindre et de le ranger dans un lieu frais et sec. Rechargez-le au moins tous les trois mois pour éviter un déchargement excessif de la batterie.
• Pour respecter les exigences en matière d'exposition aux radiofréquences, lorsque l'appareil fonctionne, l'on ne doit pas s'en approcher à moins de 20 cm.
• Pour garantir le respect de la conformité, il est déconseilé de le faire fonctionner à une distance moindre. L'antenne utilisée pour cet émetteur ne doit pas se trouver au même emplacement qu'une autre antenne ou un autre émetteur.

Tableau des dysfonctionnements

Tableau des dysfonctionnements
Élément	Dysfonctionnement
Corps de l'appareil	Des fonctions sont inopérantes.
	Ne s'allume pas.
	Problème avec larosse principale, larosse latérale, le ventilateur ou la roulette principale.
Station de rechargement	L'appareil ne se recharge pas.
Câble d'alimentation	La station de rechargement n'est pas alimentée en courant.

Bienvenue

Merci d'avoir besoin un robot aspirateur Roborock.

Faites-vous plaisir, des sols lavés quotidiennement avec le S5 Max. Conçu pour un lavage fluide automatisé, il dispose d'un grand réserve d'eau, d'un contrôle de l'eau de précision, de zones virtuelles antilavage et de bien d'autres fonctionnalités. Associé avec un lavage laser de précision, une navigation avancée et une puissant aspiration, il permet des sols sans aucune tache, et ce, plus facilement que jamais aparavant. Il vous suffit de le programmer et de vaquer à vos occupations. Roborock se consacre à faire travailler pour vous les technologies avancées afin que vous passiez moins de temps aux corvées et davantage de temps à faire ce que vous aimez.

Présentation du produit

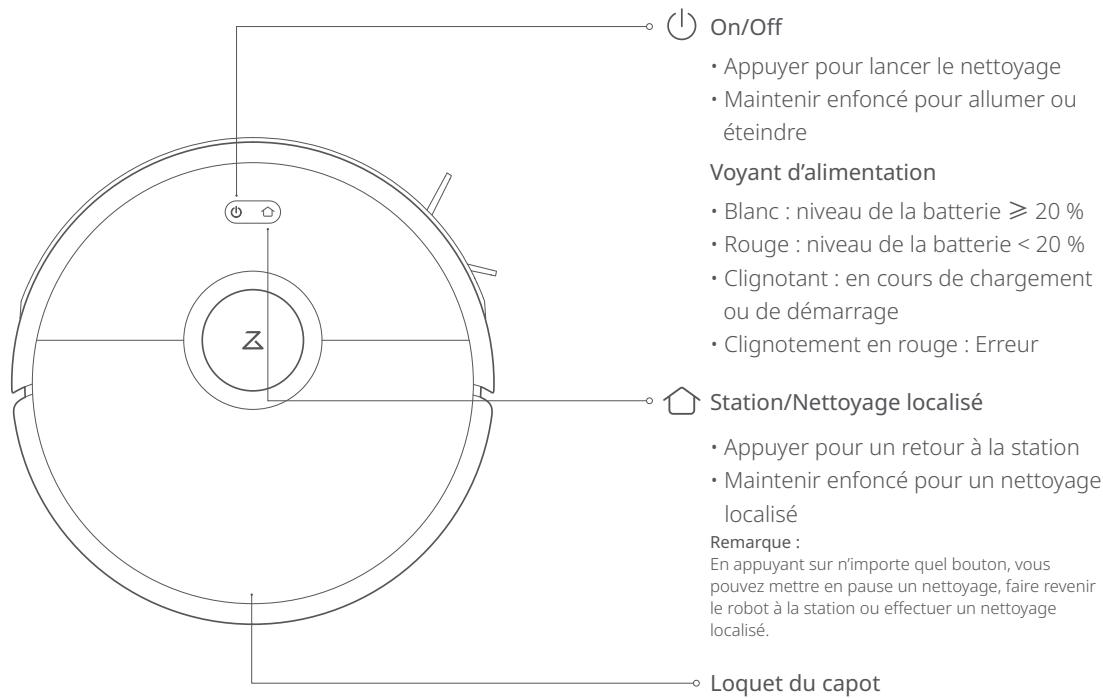

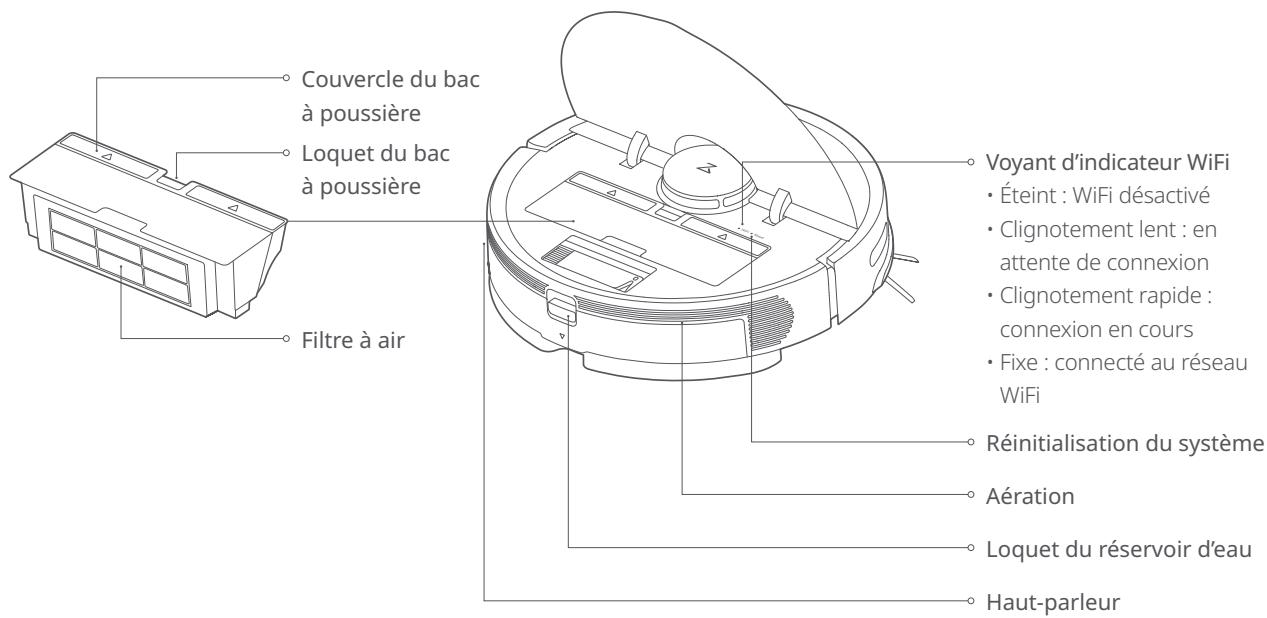

Robot

Présentation du produit

Listedespièces

Station de rechargement

Tapis imperméable

Cabled alimentation

Montage de la serpillière

Serpillière

Présentation du produit

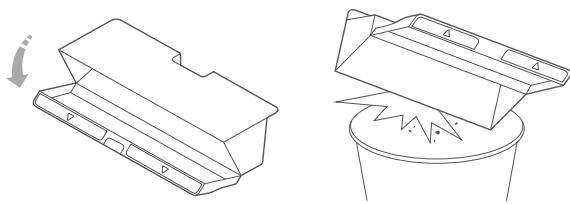

Bac à poussière

Robot

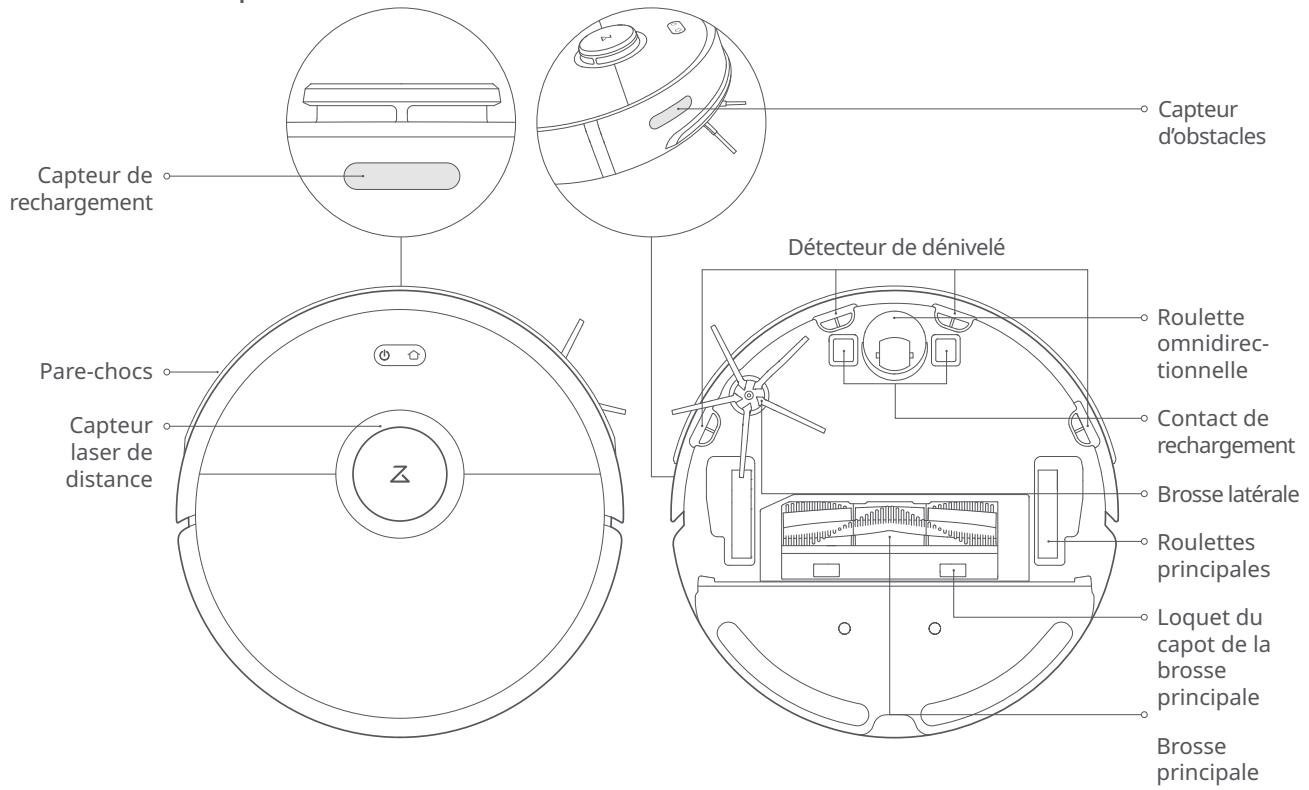

Présentation du produit

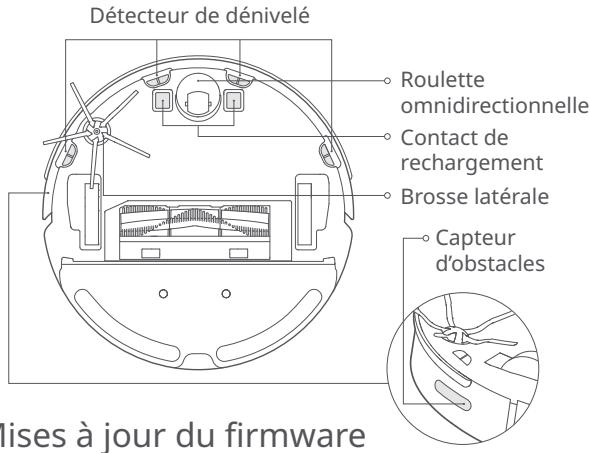

Machine et capteurs

Présentation du produit

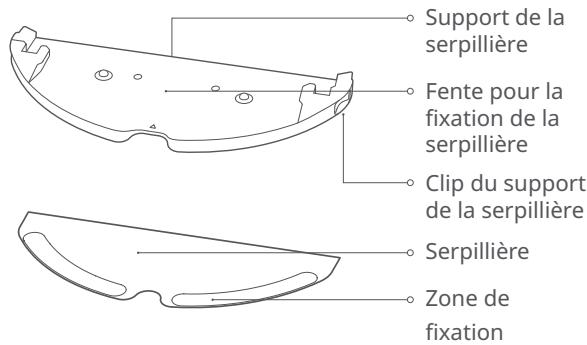

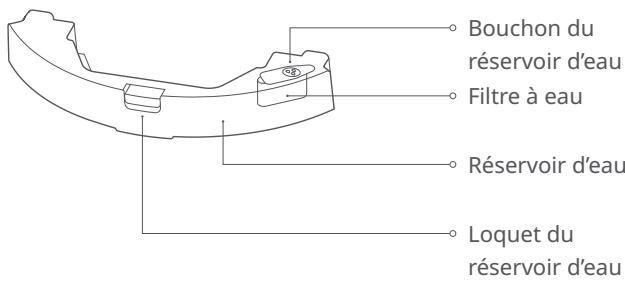

Module de serpillière

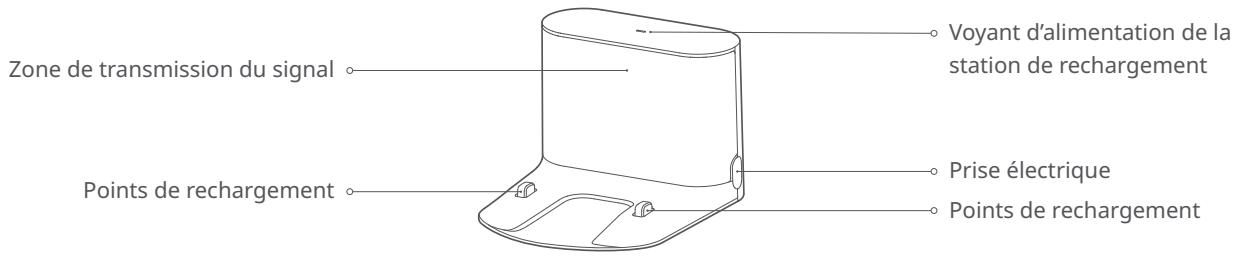

Station de rechargement

Installation

Utiliser le robot

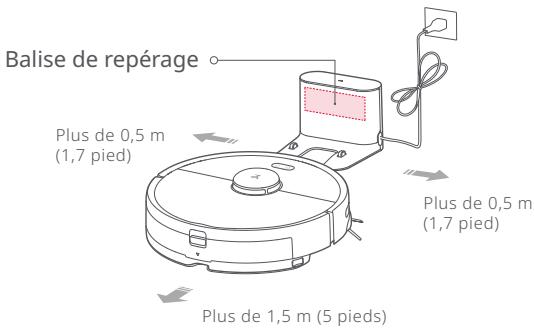

1. Placez la station de rechargement contre un mur sur une surface plane et branchez-la sur le secteur.

Plus de 1,5 m (5 pieds)

Remarque :

• Un espace dégagé de plus de 0,5 m (1,6 pied) doit entourer les deux côtes de la station et celle-ci doit avoir en face d'elle un espace dégagé de plus de 1,5 m (5 pieds).
• Si le cable d'alimentation pend à la verticale par rapport au sol, il peut être accroché par la machine, provoquant la déconnexion de la station de rechargement.

• Levoyant de la station de rechargement est allumé lorsque la station recoit de l'électricité et il est étant lorsque le robot se recharge.

• Fixez la station de rechargement avec la bande adhésive Essuyez avec un chiffon sec le sol de la zone ou va être placee la station de rechargement, puis collez au sol la bande double face. Placez la station sur la bande double face pour la fixer en place.

Remarque

• L'utilisation de bande double face pour fixer la station de rechargement n'est pas obligatoire.
• Lorsque c'est nécessaire, retirez doucement la bande adhésive double face pour éliminer la colle résiduelle.

Installation

Utiliser le robot

1. Sécurisez le tapis imperméable.

Après avoir fixé la station de chargement, essuyez la zone où sera placé le tapis imperméable avec un chiffon sec comme il est indiqué. Mettez d'abord le ruban adhésif double sur le tapis imperméable puis placez-le sur le sol.

Remarque :

veuillagetz derniersutiliser un tapis impermeable sur un revêtement en bois

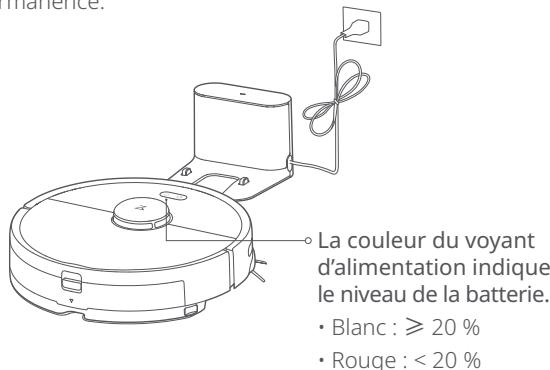

1. Allumez et rechargez.

Maintenez enforcé le bouton ( ) pour allumer le robot. Lorsque levoyant d'alimentation s'allume, placez le robot sur la station pour lancer le rechargement. Le robot est équipé d'une batterie rechargeable lithium-ion haute performances. Pour conserver un fonctionnement optimal de la batterie, le robot doit être charge en permanence.

Remarque :

le robot ne s'allume pas lorsque la batterie est faible. Placez le robot directement sur la station pour lancer le rechargement.

Installation

Connectez-vous à l'application.

1. Connectez-vous à l'application. (recommandé).

①Télécharger l'application Roborock ou l'app Xiaomi Home a. Recherche « Roborock » dans l'App Store ou sur Google Play OU scannez le code QR ci-dessous pour télécharger l'application et l'installer.

b. Recherche « Xiaomi Home » dans l'App Store ou sur Google Play OU scannez le code QR ci-dessous pour télécharger l'application et l'installer.

② Réinitialiser le WiFi

a. Ouvrez le capot du haut du robot pour voir l'indicateur WiFi.
b. Maintenez enfoncés les boutons ( ) et ( ) jusqu'à ce que vous entendiez une alerte vocale indiquant que le WiFi se réinitialise. Lorsque l'indicateur WiFi clignote lentement, c'est que le robot est passé en mode de configuration réseau.

Remarque :

si vous n'arrivez pas à connecter votre téléphone au robot, réinitialisez le WiFi et ajoutez votre robot comme nouvel apparéil.

③ Ajouter l'appareil

Ouvrez l'app Xiaomi home et cliquez sur le signe + dans l'angle supérieur de croite, puis laissez-vous guider par les instructions qui s'affichent dans l'application. Une fois que votre robot aura ete ajoute, il figurera dans la liste de la page d'accueil.

Remarque :

• L'application étant en développement permanent, la procédure réelle peut légément différer de la description ci-dessus. Laissez-vous toujours guider par les instructions que vous donne l'application.
  Seul est pris en charge le WiFi 2,4 GHz.

Voyant d'indicateur WiFi

Éteint:WiFi désactivé
· Clignotement lent : enattente de connexion
- Clignotement rapide :connexion en cours
Fixe: connecté au réseau WiFi

Installation

Utiliser le robot

6. Lavage de sols

Remarque :

Il est recommendé de passer l'aspirateur au moins trois fois avant la première session de lavage de sol afin de réduire l'accumulation excessive de saletés sur la serpillière.

① Retirer le réservoir d'eau

Appuyez sur le loquet du réservoir d'eau et faites glisser ce dernier vers l'arrière pour le retarder.

② Remplir le réservoir d'eau

Ouvrez le réservoir d'eau, replissiez-le d'eau, puis reference-le hermetiquement.

Remarque :

• Pour empêcher la corrosion ou les dommages, n'utilise pas de fluide nettoyant ou de désinfectant dans le réservoir d'eau.
• N'utilisez pas d'eau chaude qui risque de déformer le réservoir.

③ Installer le réservoir d'eau

Faites glisser le réservoir d'eau dans le robot jusqu'à ce qu'il s'énclenche.

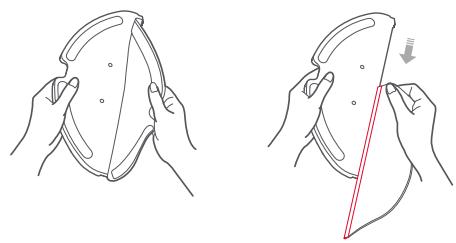

④ Installer la serpillière

Si vous lavez les sols immédiatement, humidifiéz la serpillière et essorez-la, puis fixez-la sur son support.

Remarque :

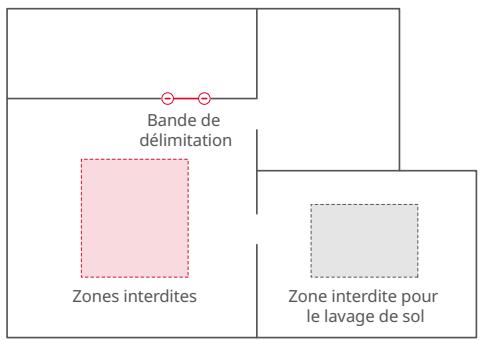

Utilisez une bande de délimitation pour empêcher le robot de laver un sol moquetté.

Installation

Utiliser le robot

⑤ Fixer le support de la serpillière

Faites glisser le support de la serpillière sous le réservoir d'eau en suivant les marques d'alignement, jusqu'à ce que vous entendiez un clic.

Remarque :

Nettoyer la serpillière après 60 minutes d'utilisation est recommendé pour garantir la qualité du nettoyage et de l'écoulement de l'eau.

1. Régler le débit de l'écoulement de l'eau

Utilisez l'application mobile pour régler le début de l'écoulement de l'eau.

1. Lancer le nettoyage

Lorsque la batterie sera complètement chargée, le voyant d'alimentation restera allumé. Pour lancer un nettoyage, appuyez sur le bouton (†) ou utilisez l'application.

1. Retirer le support de la serpilliere

Pour pouvoirPTRer le support de la serpilliere,appuyez vers l'intérieur sur les deux clips et tirez le support vers l'arriere.

Remarque :

• Si la station de chargement est placée sur un plancher en bois, utilisez toujours le tapis imperméable pour éviter les fuites d'humidité au sol.
• Il est recommandé de féquèment retarder et laver le support de la serpillière et de féquèment vider le réservoir d'eau pour empêcher les mauvaises odeurs ou les moisissures.

• Retirez le support de la serpillière si vous ne lavez pas de sols.

• Séparer le réservoir d'eau du support de la serpillière
  Comme indiqué dans l'illustration, appuyez vers l'intérieur sur les deux clips latéraux et faites glisser vers l'arrière le support de la serpillière pour le séparer du réservoir d'eau.

Installation

On/Off

Maintenez enforcé le bouton ( ) pour allumer le robot. Le voyant d'alimentation va s'allumer et le robot va passer en mode attente. Si le robot est en veille, maintenez enforcé le bouton ( ) pour l'éteindre etmettre fin au nettoyage en cours.

Remarque :

il n'est pas possible d'etreindre le robot lorsqu'il se recharge.

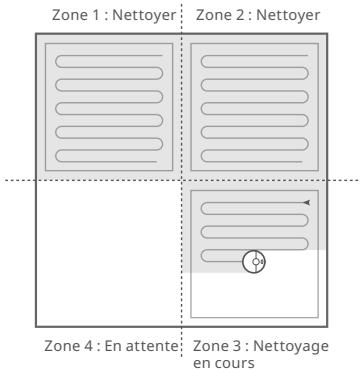

Lancer un nettoyage

Pour lancer un nettoyage, appuyez sur le bouton (1). Une fois le nettoyage lancé, le robot va planifier sa projection en fonction de son analyse de la surface à nettoyer.

Il commencerà par nettoyer le long des murs d'une zone, puis effectuera un trajet en forme de Z pour couvir efficacement la totalité de la zone sans en omettre un centimètre carré.

Remarque :

• Le nettoyage ne peut pas démarrer si le niveau de la batterie est trop faible.
  Laissez le robot se recharger avant de redémarrer le nettoyage.
• Avant tout nettoyage, rangez les cables qui jonchent le sol (y compris le cable d'alimentation de la station de rechargement) pour éviter les coupures de courant ou dabimer le robot ou l'appareil connecté.
  · Si un nettoyage se termine dans les 10 minutes, il se repeteera par défaut.
• Si le niveau de la batterie devient insuffisant avant la fin d'un nettoyage, le robot se rechargera intégralement avant de reprenevre le nettoyage où il avait laissé.

Pause

Pourmettre enpauselerobotencoursde nettoyage, appuyezsurn'importequelbouton.

Appuyez ensuite sur le bouton pour poursuivre le nettoyage ou sur le bouton pour le ramener à la station de chargement et arrêté le cycle de nettoyage en cours.

Remarque :

placer manuellement le robot sur la station de rechargement met fin au nettoyage en cours.

Veille

Si le robot est en pause depuis plus de 10 minutes, il passe en voillet et son voyant d'alimentation clignote lentement. Pour le réveiller, appuyez sur n'importe quel bouton.

Remarque :

• Le robot ne passera pas en voille s'il se trouve sur la station de rechargement.
• Il s'eteindra automatiquement lorsqu'il se trouve en mode veille depuis plus de douze heures.

Mode d'emploi

Rechargement

Auto: Àprous un nettoyage, le robot reviendra automatique-ment se recharger sur la station.

Manuel: En mode pause, appuyez sur le bouton pour renvoyer le robot sur la station de rechargement.

Pendant le rechargement, le voyant d'alimentation clignote lentement.

Remarque :

Si le cycle de nettoyage a eté lance hors de la station de rechargement et que le robot n'a pas pu revenir à celle-ci une fois le nettoyage terminé, il revienda à son point de départ. Pour lancer le rechargement, placez le robot directement sur la station d'accueil.

Erreur

Si une erreur se produit pendant un nettoyage, levoyant d'alimentation clignotera rapidement en rouge et vous entendrez une alerte vocale. Pour savoir comment résoudre les problèmes, voir Dépannage.

Remarque :

• Le robot passée automatique en mode veille s'il est laissé en état d'erreur pendant plus de 10 minutes.
• Placer le robot sur la station de rechargement alors qu'il est en état d'erreur arrêté le nettoyage en cours.

Réinitialiser le WiFi

Si, pour une raison ou pour une autre (modification de la configuration de votre routeur, oublé de votre mot de passer, etc.), votre téléphone n'arrive pas à se connecter au produit, soulevez le capot du haut pour voir levoyant WiFi. Puis maintenez enforcés le bouton de nettoyage localisé et le bouton de rechargement jusqu'à ce que vous entendiez un message vocal indiquant que le WiFi se réinitialise. La

réinitialisation est complète lorsque levoyant WiFi clignote lentement.

Remarque :

si le robot reste a connecter au réseau pendant plus d'une heures, son WiFi se désactivera. Avant de tenter une reconnexion, réinitialisez le WiFi.

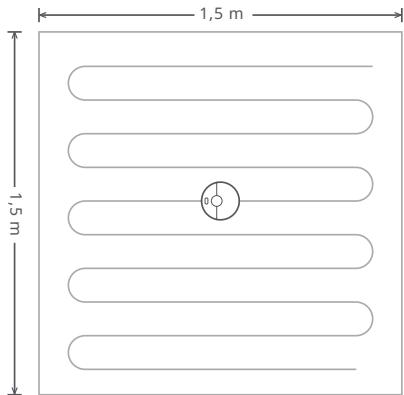

Nettoyage localisé

En mode Veille ou pause, appuyez sur le bouton pour démarrer le nettoyage localisé. Ce mode sert à nettoyer une zone carree de 1,5 m x 1,5 m autour du robot. Àpès le nettoyage, le robot reviendra automatiquement au centre du carré.

Remarque :

Appuyer sur n'importequelbouton annulera le nettoyage localise en cours.

Mode d'emploi

Nettoyage sélectif de piece

Sélectionné dans l'app les pieces à nettoyer. Dans ce mode, le robot ne nettoiera que les pieces sélectionnées.

Remarque :

• Pour que cette fonction puisse être utilisé, une carte complète doit avoir été créé et le mode d'enregistrement de carte doit avoir été activé.
• Àprous le démarriage du nettoyage, le robot peut se déplacer au-delà des zones définies. Faites en sorte qu'il n'y ait pas d'obstacles entravant son accès aux pieces cibles.

Nettoyage programme

L'app vous permet de définir les heures de démarriage et les niveaux d'aspiration de nettoyages planifiés. Àpres chaque nettoyage, le robot revienda à la station de rechargement

Nettoyage par zone

L'app permet de dessiner une zone spécifique à faire nettoyer par le robot.

Remarque :

lorsqu'il nettoie la zone désignée, il peut arriverrer au robot de sortir des limites de cette-ci. Assurez-vous qu'aucun cable ou aucun obstacle ne traitant aproximate de la zone a nettoyer.

Épingler et y aller

L'app vous permet de définir une destination pour le robot.

Modes de nettoyage

L'app permet deCHOISIR entre plusieurs modes: silencieux, équilibré, fort ou MAX. Le mode par défaut est le mode équilibré.

Mode Ne pas déranger (NPD)

En mode NPD, aucun nettoyage ne démarrera ; aucune alerte vocale ne sera émise ; et levoyant d'alimentation sera de faible intensité. Par défaut, le mode NPD est fixé de 22h00 à 8h00, mais il est possible de le désactiver ou de modifier sa plage hora dans l'app APP.

Mode d'emploi

Zones interdites

L'app permet de dessiner des zones interdites et des barrières virtuelles, ainsi que des zones virtuelles de non-lavage de sol, qui empêchent le robot de pénétrer dans les zones que vous définissez. Les zones virtuelles de non-lavage de sol et les barrières virtuelles ne sont activées que lorsque le support de serpillière est installé.

Remarque:

• Pour que vous puissiez utiliser les zones interdites virtuelles, le mode d'enregistrement de carte doit avoir eté activé dans l'app.
• Les zones interdites et les barrières virtuelles doivent uniquement servir à personnelier la zone de nettoyage. Elles ne doivent pas servir à isoler des zones dangereuses.
• Déplacer manuellement le robot ou modifier l'environnement de manière importante peut faire disparaitre les définitions de zones interdites et de barrières virtuelles.

Autres fonctions de l'app

Actualisation des cartes en temps réel	Accélération moquette	Emplacement du robot
Changer de mode de nettoyage	Planning de remplacement de pièces	Mode Ne pas déranger (NPD)
Visualiser l'historique des nettoyages	Contrôle à distance	Mises à jour du firmware
Changer de voix du robot	Visualiser le statut du robot

Remarque :

En raison du développement continu de l'app et de ses mises à niveau, les fonctionnalités et les détails de l'app peuvent légèrement varier.

Remplissage du réserve d'eau ou nettoyage de la serpillière au cours d'un nettoyage

Si vous devez replir le réservoir d'eau ou nettoyer la serpillière pendant un nettoyage, appuyez sur n'importe quel bouton pourmettre en pause le cycle de nettoyage en cours et retirer le module de serpilliere. Remplissez le réservoir d'eau ou nettoyez la serpilliere. Reinstallez le module de serpilliere et appuyez sur le bouton () pour reprendre le nettoyage.

Mode d'emploi

Station de rechargement

La station de rechargement doit être branchée sur le secteur et placee contre un mur. Un espace dégagé de plus de 0,5 m (1,6 pied) doit entourer les deux côtes de la station et celle-ci doit avoir en face d'elle un espace dégagé de plus de 1,5 m (5 pieds). Pour une experience optimale, lorsque vous utilisez l'app mobile, placez la station de rechargement dans une zone à forté couverture WiFi.

Remarque :

ne placez pas la station de rechargement en plein soleil et ne bloquez pas la balise de reperteage ; cela risquerait d'empêcher le robot de revenir à la station de rechargement.

Entretien deroutine

Brosse principale

*Nettoyage hebdomadaire

1. Retournez le robot, puis ouvre le loquet et retirez le capot de la Brosse principale.
2. Sortez la Brosse principale, retirez-la et nettoyez ses roulements.
3. Faites tourner le couvercle de larosse principale dans les sens indiqué pour le déverrouillage.
4. Utilisez l'util fourni pour le nettoyage de la brosse principale afin d'oter les cheveux et les poils enchevétrés.
5. Réinstallé le couvercle et les roulements en les faisant tourner dans le sens indiqué pour le verrouillage.
6. Réinsérez la Brosse principale et remettez en place son capot.

Remarque :

Il est recommendé de remplacer larosse principale tous les 6 à 12 mois.

Entretien deroutine

Utiliser l'outil de nettoyage de la Brosse principale

Utilize l'outil fourni pour le nettoyage de la Brosse principale afin d'oter les cheveux et les poils encheveterés sur la Brosse principale.

Remarque:

Sily a one forté quantité de cheveux et de poils enchevétrés sur la brosse, retirez-les soigneusement pour éviter que la brosse ne s'abîme.

Bac à poussière et filtré

• Un nettoyage hebdomadaire est recommendé

• Ouvrez le capot de l'appareil et appuyez sur le loquet du bac à poussière pour sorting celui-ci.

1. Ouvrez le couvercle du bac à poussière comme indiqué par la flèche et videz son contenu.

Nettoyez le filtré lavable

• Nettoyage tous les quinze jours

• Ouvrez le couvercle du bac à poussière comme indiqué par la flèche et videz son contenu.

Entretien deroutine

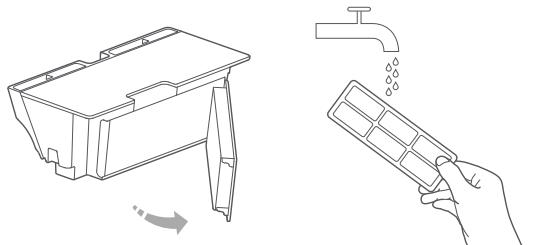

Nettoyez le filtre livable

• Nettoyage tous les quinze jours

• Remplissez le bac à poussière d'eau propre et refermez le couvercle. Secouez doucement le bac à poussière et videz

I'ea sale.

Remarque : nutilisez que de I'eau douce sans produit nettoyant.

1. Retirez le filtré et rincez-le à l'eau.

Remarque : pour évier d'abîmer le filtré, ne touche pas sa surface avec les mains, des brosses ou des objets pointus ou tranchants.

1. Rincez à plusieurs reprises et tapotec le filtré pour enlever toute la saleté possible.

1. Laissez secher le filtré avant de le réinstaller.

Remarque :

Attendez pour l'utiliser que le filtrte soit complètement sec. Un séchage de 24 heures est recommendé.

Batterie

Le robot est équipé d'un pack de batteries rechargeables lithium-ion haute performances. Pour conserver un bon fonctionnement de la batterie, le robot doit être charge en permanence.

Remarque :

si l'appareil doit rester inutilisé pendant une période prolongée, éteignez-le avant de le ranger et rechargez-le au moins tous les trois mois pour éviter que la batterie ne se dégrade pour cause de déchargement excessif.

Station de rechargement

• Nettoyage hebdomadaire recommandé

Utilisez un chiffon doux et sec pour nettoyer les contacts de rechargement de la station.

Entretien deroutine

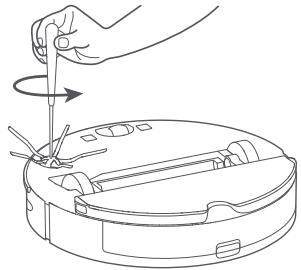

Brosse latérale

• Nettoyage hebdomadaire recommandé

• Retoumez l'appareil pour 0ter la vis qui tient la Brosse latereale.

• Retirez la Brosse latérale et nettoyez-la.
• Réinstallé la brosse latérale et serrez la vis.

Remarque: il est recommandé de remplacer larosse latérale tous les 3 à 6 mois.

Réserveoir d'eau

• Nettoyage féquent recommende

• Ouvrez le réservoir d'eau.

• Remplissez d'eau le filtré.
• Secouez-le et videz l'eau.

Serpillière

*Nettoyage frqueunt recommande

1. Retirez la serpillière de son support.

1. Nettoyez la serpilliere et séchez-la.

Remarque :

• Si la serpillière se salit de manière excessive, la qualité des nettoyages s'entrouvera affectée. La nettoyer avant utilisation est recommandé.
• Pour s'assurer de nettoyages efficaces, il est recommendé de replacer la serpillière tous les trois à six mois.

Entretien deroutine

Roulette omnidirectionnelle

• Nettoyage hebdomadaire recommandé

• Retournez le robot.

• Avec un petit tournevis, séparez l'essieu et le pneu.
• Rincez à l'eau l'essieu et le pneu pour éliminer les cheveux, les poils et les saletés.
• Laissez sécher la roulette et remontez-la, puis appuyez pour la remettre en place.

Remarque :

Il n'est pas possible de-retirer le support de la roulette omnidirectionnelle.

Réinitialisation du système

Si le robot ne réagit pas lorsque vous appuyez sur un bouton ou s'il n'est pas possible de l'eteindre, appuyez sur le bouton Reset. Le robot redémarrera.

Remarque :

Après une réinitialisation du système, les plannings de nettoyages, les paramétres WiFi et les autres réglages reviennent sur leur état en sortie d'usine.

Restaurer la configuration d'usine par défaut

Si le robot ne fonctionne pas après une réinitialisation du système, allumez-le et appuyez sur le bouton Reset. Puis maintenez enforcé le bouton jusqu'à ce que vous entendiez une alerte vocale vous informant du démarrage de la réinitialisation de la version initiale. Le robot revienda alors à ses réglages en sortie d'usine.

Capeurs du robot

*Nettoyage mensuel recommandé

Utilisez un chiffon doux et sec et nettoyez tous les capteurs :

1. les quatre détecteurs de dénivèle, situés en bas de l'appareil
2. le capteur d'obstacles sur le côté droit de la machine
3. le contact de rechargement au bas du robot.

Mettez le robot à jour à l'aide de l'app APP. Avant la mise à jour, placez le robot sur la station de rechargement en vous assurant que le niveau de la batterie est d'au moins 20% . Le voyant d'alimentation clignotera en blancrapidement pendant la mise à jour du firmware.

Description de la protection de l'environnement

Retirer la batterie

* Les informations qui suive n ne s'applique que lorsqu'on met le robot au rebut et elles ne doivent pas etre appliquees pour une utilisation quotidienne.

Les substances chimiques containes dans la batterie lithium-ion intégrée à ce produit sont susceptibles de polluer l'environnement. Avant de mettre le produit au rebut, retirez la batterie et confiez-la à une installation professionnelle de recyclage des batteries.

1. Faites fonctionner le robot jusqu'à ce que la batterie soit faible et qu'il n'arrive plus à nettoyer et faites en sorte qu'il ne se connecte pas à la station de rechargement.
2. Éteignez le robot.
3. Devissez le capot de la batterie.
4. Retirez le capot de la batterie.
5. Appuyez sur le clip pour extraire le connecteur de la batterie etPTRirer celle-ci.

Remarque :

Avant de retirer la batterie, assurez-vous qu'elle est totalement decharge. N'essayez pas de retirer la batterie si le robot est connecte à la station de rechargement.
Retirez la totalité du pack de batteries. Evitez d'endommager le boitier du pack pour éviter les courts-circuits ou les fuites de substances dangereuses.
En cas de contact accidentel avec le liquide de la batterie, rincez-vous soigneusement avec de I'eau et consultez immediatement un medecin.

Réglages de base.

Robot

Nom	Paramètres
Modèle	roborock S5 Max
Dimensions	353×350×96.5mm
Batterie	Batterie lithium 14,4 v/5 200 mAh
Poids	Environ 3,5 kg
Connexion sans fil	WiFi Smart Connect
Tension nominale	14.4VDC
Puissance nominale	58W

Remarque :
Le numero de série se trouve sur une pastille en dessous du robot.

Specification WiFi

Service	Protocole	Plage de fréquences	Puisance de sortie maximale
WiFi	802.11b/g/n	2 400 à 2 483,5 MHz	≤ 20 dBm

Station de rechargement

Nom	Paramètres
Modèle	CDZ11RR ou CDZ12RR
Dimensions	151×130×98mm
Puisance nominale	28W
Entrée nominale	100-240VAC
Sortie nominale	20VDC 1.2A
Fréquence nominale	50-60Hz

Dépannage

Si une erreur se produit pendant un nettoyage, levoyant d'alimentation clignotera rapidement en rouge et une alerte vocale sera émise. Le tableau ci-dessous présente les possibités de résolution des problèmes.

Erreur	Solution
Erreur 1 : Faites runner la tête laser pour vérifier qu'elle tourne sans problèmes.	L'unité LDS est coincée. Retirez tous les éléments qui la bloquent, puis déplacez le robot à un autre endroit et reliancez le nettoyage.
Erreur 2 : Nettoyez le pare-chocs et tapotez-le légèrement.	Le pare-chocs est coincé. Tapotez plusieurs fois sur le pare-chocs pour faire tomber les éléments qui y sont coincés. Si rien ne tombe, déplacez le robot à un autre endroit et reliancez le nettoyage.
Erreur 3 : Déplacez le robot à un autre endroit et reliancez le nettoyage.	Une roulette est bloquée. Déplacez le robot à un autre endroit et reliancez le nettoyage.
Erreur 4 : Essuyez les détecteurs de dénivélé, déplacez le robot à l'écart des bords levés et reliancez le nettoyage.	Le robot est bloqué. Déplacez-le à un autre endroit et reliancez le nettoyage. Si le problème persististe, nettoyez les détecteurs de dénivélé. Cette erreur peut être également causée par un détector de dénivélé sale. Essuyez tous les capteurs.
Erreur 5 : Retirrez la brosse latérale et nettoyez-la ainsi que ses roulements.	Des corps étrangers ont pu s'accumuler sur la brosse principale. Retirrez-la et nettoyez-la.
Erreur 6 : Retirrez la brosse latérale et nettoyez-la.	Des corps étrangers ont pu s'accumuler sur la brosse latérale. Retirrez-la et nettoyez-la.
Erreur 7 : Recherchez s'il n'y a rien de bloqué dans les roulettes principales, puis déplacez le robot à un autre endroit et redémarrez-le.	Il est possible que les roulettes principales soient coincées. Retirrez-les et nettoyez-les.
Erreur 8 : Retirrez tous les obstacles aux alentours du robot.	Le robot est peut-être coincé. Dégagez les obstacles qui l'environnent.
Erreur 9 : Installez le bac à poussière et le filtre.	Réinstallé le bac à poussière et le filtre et vérifie qu'ils sont correctement installés. Si le problème persististe, essayez de replacer le filtre.
Erreur 10 : Le filtre est humide ou bloqué.	Le filtre n'est pas complètement sec. Laissez le filtre sécher pendant 24 heures au moins. Le filtre a peut-être aussi besoin d'être nettoyé. Si le problème persististe, replacez le filtre.

Dépannage

Si une erreur se produit pendant un nettoyage, levoyant d'alimentation clignotera rapidement en rouge et une alerte vocale sera émise. Le tableau ci-dessous présente les possibités de résolution des problèmes.

Erreur	Solution
Erreur 11 : Un champ magnétique de haute intensité été déetecté. Déplacez l'apparéil à l'écart de la bandemagnétique et reliancez le nettoyage.	Le robot est trop proche d'une bande magnétique et il ne peut pas démarrer. Déplacez-le à unautre endroit et reliancez le nettoyage.
Erreur 12 : La batterie est trop faible. Rechargez-la avantutilisation.	Batterie faible. Rechargez-la avantutilisation.
Erreur 13 : Erreur de chargement. Nettoyez la zone descontacts de rechargement.	Utilisez un chiffon sec pour essuyer les contacts de rechargement présents sur le robot et sur lastation.
Erreur 14 : Erreur de batterie.	La température de la batterie est trop élevé ou trop BASSE. Attendez qu'elle revienne à la normale.
Erreur 16 : Le robot est incliné. Placez-le sur un sol plan etredémarrez-le.	Le robot est incliné. Déplacez-le sur un sol plan et redémarrez-le.
Erreur 17 : Erreur du module de brosssalatères. Réinitialisez le système.	Le module de brosse latérale est défailleant. Réinitialisez le système.
Erreur 18 : Erreur du ventilateur de l'aspirateur.Réinitialisez le système system.	Le ventilateur de l'aspirateur est défailleant. Réinitialisez le système.
Erreur 22 : veuillez essuyer le capteur de chargement.	Le capteur de chargement est bloqué par la poussière. Veuillez l'en enlever.
Erreur 23 : veuillez arrêté le signal d'émission dela station de chargement.	La station de chargement est bloquée. Veuillez la débloquer, puis réessayer.
Erreur 24 : Zone interdite ou barrière virtuelles détectées.Déplacez le robot à un autre endroit et reliancez le nettoyage.	Déplacez le robot hors de la zone interdite ou de la barrière virtuelle et reliancez le nettoyage.
Erreur 26 : Essuyez le capteur d'obstacles.	Le capteur d'obstacles est sale. Essuyez-le pour le nettoyer.
Erreur interne. Réinitialisez le système.	Dysfonctionnement dû à une erreur interne. Réinitialisez le système.

Remarque :
une réinitialisation du système ne résout pasforcément tous les problèmes.
Si un problème persiste malgré toutes les instructions ci-dessus, contactez Roborock : Assistance pays européens :[e-mail]
Assistance pays non europeens :[e-mail]

Problème	Solution
Allumage impossible	Le niveau de la batterie est faible. Avant de l'utiliser, placez l'appareil sur la station afin qu'il se recharge. (32-104°F).
Chargement impossible	Si la station de rechargement ne recoit pas de courant, vérifie que les deux extrémités du cable d'alimentation sont correctement branchées.Si le contact est mauvais, nettoyez les zones de contacts de la station de rechargement et du robot. Le voyant d'alimentation allumé indique le rétablissement du courant.
Lenteur du rechargement	Lorsqu'il est utilisé à des températures élevées ou basses, le robot réduit automatiquement la vitesse de chargement afin de prolonger la durée de vie de la batterie.
Rechargement impossible	Il y a trop d'obstacles à proximité de la station de rechargement. Déplacez le robot vers un espace ouvert.
Comportement anormal	Redémarrez le robot.
Bruits pendant un nettoyage	Il est possible que la Brosse principale, la Brosse latérale ou les roulettes principales seront coincéées.Eteignez le robot et nettoyez-les.
Capacité médiocre de netto-yage ou chute de poussière	Le bac à poussière est plein et doit être vidé.Le filtré est bloqué et doit être nettoyé.La Brosse principale est coïncée et doit être nettoyée.
Impossible de se connecter au WiFi	Le WiFi est désactivé. Réinitialisez le WiFi et refaites une tentative.Le signal WiFi est médiocre. Assurez-vous que le robot se trouve dans une zone où la réception du signal WiFi est bonne.Connexion WiFi anormale. Réinitialisez le WiFi et téléchargez la version la plus récente de l'app mobile pour refaire une tentative.L'appareil actuel n'est pas pris en charge. Vous trouverez dans l'app la liste des modèles pris en charge.Impossible de se connecter au WiFi. Il y a peut-être une erreur dans les paramètres de votre routeur.Demandez son aide au service clientèle de Roborock.
Le nettoyage planifié ne fonctionne pas	Le niveau de la batterie est trop faible. Un nettoyage programme ne peut commencer que lorsque le niveau de la batterie dépasse les 20 %. Veuillez confirmer si le paramètre de nettoyage programme est défini sur « effectif une fois » .
Du courant est-il toujours consommé lorsque le robot se trouve sur la station de rechargement ?	Le robot consommera du courant tant qu'il est sur la station de rechargement afin de préserver les performances de la batterie, mais cette consommation est incroyablement ténue .
Le robot a-t-il besoin d'être chargependant au moins 16 heures lors de ses trois premières utilisations ?	Non. Le robot peut être utilisé n'importe quand après avoir été complètement charge une seule fois .
Pas ou peu d'eau lors du passage de la serpillière	Vérifiez s'il y a de l'eau dans le réservoir et utilisez l'application mobile APP pour régler le flux d'eau ou consultez le manuel pour savoir comment monter la serpillière .
Le nettoyage ne reprend pas après un rechargement	Assurez-vous que le robot n'est pas en mode NPD. Le mode NPD empêche les nettoyages. Lors du nettoyage d'un espace requérant un rechargement intégral, si le robot a été placé manuelle sur la station avant d'avoir été rechargé intégralement, il ne sera pas en mesure de poursuivre le nettoyage .
Le robot ne peut pas revenir à la station de rechargement après un nettoyage localisé ou lorsqu'on l'a déplace manuelle.	Après un nettoyage localisé ou un changement important de position, le robot régénérera la carte. Si la station de rechargement est trop éloignée, l'appareil ne sera peut-être pas en mesure de revenir se recharger et il faudra le placer manuelle sur le chargeur .
Le robot évite soudainement un certain point localisé	Le capteur d'obstacles ou les détecteurs de dénivélé sont peut-être sales. Nettoyez-les avec un chiffon doux sec .
Le réserveir d'eau met longtemps à se replir	Le filtre est peut-être bloqué et doit être nettoyé .

Déclaration de conformité pour l'UE

Par la presente, nous :

déclarons que cette Déclaration est émise sous notre seule responsabilité et que les produits :

Description des produits	Robot aspirateur et accessoires
Désignation(s) des types (modèles)	roborock S5 Max

ont été vérifiés par tests et trouvés conformes aux dispositions des directives UE suivantes :

RED Directive 2014/53/EU Article 3.1 a): Safety&Health 1. EN 60335-1:2012 + A11:2014 + AC:2014 + A13:2017 2. EN 60335-2-2:2010 + A11:2012 + A1:2013 3. EN 62311:2008 4. EN 62233:2008

1. Appareils menagers et appareils électriques similaires–Partie sécurité 1 : Exigences générales 2. Appareils menagers et appareils électriques similaires–Partie sécurité 2-2 : Exigences particulière pour les aspirateurs et les appareils de nettoyage par aspiration d'eau 3. Évaluation des équipements Electroniques et électriques en ce qui concerne les restrictions de l'exposition d'êtres humains aux champes electromagnétiques (de 0 Hz à 300 GHz) 4. Méthodes de mesure des champes electromagnétiques des appareils menagers et similaires en ce qui concerne l'exposition d'êtres humains

Déclaration de conformité pour l'UE

ont été vérifiés par tests et trouvés conformes aux dispositions des directives UE suivantes :

RED Directive 2014/53/EU Article 3.1 b): EMC 1. Draft EN 301 489-1 V2.2.0 2. Draft EN 301 489-17 V3.2.0 3. EN 55014-1:2017 4. EN 55014-2: 2015 5. EN 61000-3-2: 2014 6. EN 61000-3-3: 2013	1. Norme de compatibilité electromagnétique (EMC) pour les équipements et les services radio; Partie 1 : Exigences techniques communes ; norme harmonisée couvrant les exigences essentielles de l'article 3.1(b) de la directive 2014/53/UE et les exigences essentielles de l'article 6 de la directive 2014/30/UE 2. Norme de compatibilité electromagnétique (EMC) pour les équipements et les services radio; Partie 17 : Conditions spécifiques pour les systèmes de transmissions de données à large bande ; norme harmonisée couvrant les exigences essentielles de l'article 3.1(b) de la directive 2014/53/UE 3. Exigences de compatibilité electromagnétique pour les appareils menagers, les outils électriques et les dispositifs similaires Partie 1 : Émissions 4. Compatibleité electromagnetique - Exigences pour les appareils menagers, les outils électriques et les dispositifs similaires Partie 2 : Immunité - Norme famille produits 5. Compatibleité electromagnetique (EMC) - Partie 3-2 : Limites - Limites pour les émissions de courant harmonique (courant en entrée ≤ 16 A par phase). 6. Compatibleité electromagnetique (EMC) - Partie 3-3 : Limites - Limitation des modifications et des fluctuations de tension et scintillements dans les systèmes publics de fourniture de basse tension pour les équipements à courant nominal de ≤ 16 A par phase et non soumis à un branchement conditionnel.
RED Directive 2014/53/EU Article 3.2: Radio Spectrum EN 300 328 V2.1.1	Systèmes de transmission large bande ; équipements de transmission de données opérant dans la bande ISM 2,4 GHz et utilisant des techniques de modulation large bande ; norme harmonisée couvrant les exigences essentielles de l'article 3.2 de la directive 2014/53/UE
ROHS Directive 2011/65/EU EN50581:2012	Documentation technique pour l'évaluation des produits électriques et électroniques par rapport aux restrictions des substances dangereuses.
Description des produits	Station de rechargement et accessoires
Désignation(s) des types (modèles)	Station de rechargement, modèle : CDZ11RR ou CDZ12RR

Déclaration de conformité pour l'UE

ont été vérifiés par tests et trouvés conformes aux dispositions des directives UE suivantes :

Low Voltage Directive 2014/35/EU 1. EN 60335-1:2012 + A11:2014+AC:2014+A13:2017 2. EN 60335-2-29:2004 + A2:2010+A11: 2018 3. EN 62233:2008	1. Appareils ménagers et appleilés électriques similaires–Partie sécurité 1 : Exigences générales 2. Appareils ménagers et appleilés électriques similaires–Partie sécurité 2-29 : Exigences particulières pour les chargeurs de batterie 3. Méthodes de mesure des champs electromagnétiques des appleilés ménagers et des dispositifs similaires en ce qui concerne l'exposition d'êtres humains
EMC Directive 2014/30/EU 1. EN 55014-1:2006+A1+A2 EN 55014-1:2017 2. EN 55014-2: 2015 3. EN 61000-3-2: 2014 4. EN 61000-3-3: 2013	1. Exigences de compatibilité electromagnetique pour les appleilés ménagers, les outils électriques et les dispositifs similaires Partie 1 : Émissions 2. Compatible é electromagnetique – Exigences pour les appleilés ménagers, les outils électriques et les dispositifs similaires Partie 2 : Immunité – Norme famille produits 3. Compatible electromagnetique (EMC) – Partie 3-2 : Limites -- Limites pour les émissions de courant harmonique (courant en entree ≤ 16 A par phase). 4. Compatible electromagnetique (EMC) – Partie 3-3 : Limites -- Limitation des modifications et des fluctuations de tension et scintillements dans les systèmes publics de fourniture de basse tension pour les équipements à courant nominal de ≤ 16 A par phase.
ROHS Directive 2011/65/EU EN50581:2012	Documentation technique pour l'évaluation des produits électriques etlectroniques par rapport aux restrictions des substances dangereuses.

Personne responsable de cette déclaration :

Nom en caractères d'imprimerie : Rui.Shen

Fonction : Directeur de la qualité

Signature: Rui. Shen.

Date d'émission : 1/11/2019

Lieu d'émission : Floor6, Suite6016,6017,6018, Building C, Kangjian Baosheng Plaza,

Mise au rebut correcte de ce produit. Cette marque indique que, dans l'ensemble de l'UE, ce produit ne doit pas etre mis au rebut avec les autres déchets menagers. Pour empêcher les nuisances à l'environnement ou à la santé provoquées par une mise au rebut non contrôlée des déchets, vousdezecycler le produit de maniere responsable afin de permettre la réutilisation durable de ses matériaux. Pour returnerVote appeareil usage, passes par les systèmes en place de retour et de collecte ou contactez le commercant chez qui le produit a eté acheté. Le produit pourra etre pris en charge dans le cadre d'un recyclage sur pour l'environnement.

Informations de garantie

Informations de garantie

Le vendeur offre une garantie qui respecte la legislation du pays de residence du client, avec un minimum de un an, a partir de la date à laquelle l'appareil a eté vendu à l'utiliseur final.

La garantie ne couvre que les défectuosités de matériel ou de fabrication.

Les réparations dans le cadre de la garantie ne peuvent être effectuées que par un centre de services agréé.

Toute réclamation dans le cadre de la garantie doit être accompagnée de la facture d'achat d'origine

(comportant la date d'achat).

La garantie ne s'appliquera pas dans les cas suivants :

usurenormale

utilisation incorrecte (par exemple, surcharge de l'appareil, utilisation d'accessoires non agreés, force exercée sur l'appareil, dommages causés par des influences externes, dommages causés par le non-respect des consignes du manuel utilisateur comme le branchement sur des prises électriques non conformes ou non-respect des instructions d'installation)

démontage partiel ou complet de l'appareil

Sécurité laser

Le capteur laser de distance de ce produit respecte les normes des produits laser de classe I stipulées dans IEC 60825-1:2014 et il ne générale pas de rayonnement laser dangereux
