Type d'appareil	Sèche-linge pompe à chaleur
Usage	Domestique
Capacité de séchage	Non précisé
Consommation énergétique	Non précisé
Type de chargement	Chargement frontal
Programmes de séchage	Non précisé
Affichage	Écran digital
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Niveau sonore	Non précisé
Fonction anti-froissage	Oui
Type de pompe à chaleur	Intégrée
Entretien	Filtre à peluches, Condenseur à nettoyer
Consommation d'eau	Non applicable
Garantie	Non précisé
Installation	Pose libre

FOIRE AUX QUESTIONS - NH-P80G1WFRC PANASONIC

Quel est le problème si le sèche-linge ne démarre pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le hublot est bien fermé, car l'appareil ne démarrera pas si le hublot est ouvert.

Pourquoi le sèche-linge n'évacue-t-il pas l'eau correctement ?

Vérifiez le réservoir d'eau pour vous assurer qu'il n'est pas plein. Si le réservoir est vide, vérifiez également les filtres à peluches et le conduit d'évacuation pour tout obstructions.

Comment nettoyer le filtre à peluches ?

Ouvrez le hublot et retirez le filtre à peluches, qui est généralement situé à l'avant de l'appareil. Videz les peluches et rincez-le à l'eau tiède avant de le remettre en place.

Le sèche-linge émet des bruits étranges, que faire ?

Vérifiez si des objets étrangers se trouvent dans le tambour. Assurez-vous également que l'appareil est de niveau et stable. Si le bruit persiste, il peut être nécessaire de contacter un technicien.

Pourquoi les vêtements ne sont-ils pas complètement secs après un cycle ?

Cela peut être dû à un chargement excessif ou à un programme inapproprié. Essayez de réduire la charge et sélectionnez un programme approprié pour le type de linge que vous séchez.

Comment réinitialiser le sèche-linge ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut réinitialiser les systèmes internes et résoudre certains problèmes.

Quel entretien régulier est nécessaire pour le sèche-linge ?

Il est important de nettoyer régulièrement le filtre à peluches, de vider le réservoir d'eau et de vérifier que le conduit d'évacuation n'est pas obstrué. Un entretien régulier prolonge la durée de vie de l'appareil.

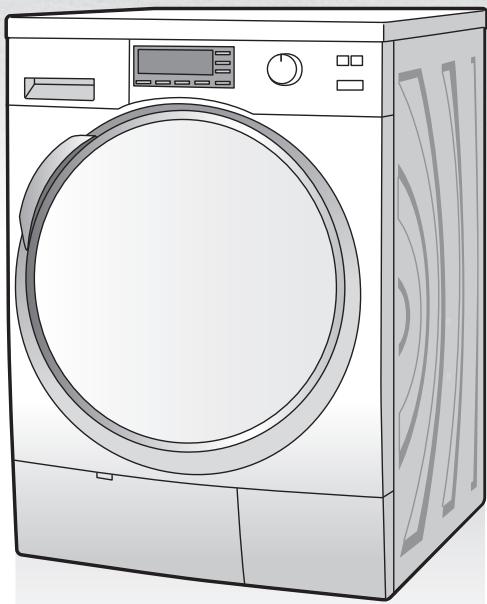

MODE D'EMPLOI NH-P80G1WFRC PANASONIC

et Consignes d'installation

Sèche-Linge Pompe à Chaleur

(Usage domestique)

N^ de modulo

NH-P80G1

Lire avant utilisation 02

MESURES DE SECURITE 04

Consignes de sechage 10

Entretien 17

Dépannage 21

Consignes d'installation 24

Merci d'avoir acheté cet apparéil.

• Merci de dire attentivement ces instructions pour une utilisation sère et fiable.
• Merci de dire attentivement ces instructions avant de brancher, d'utiliser ou de régler la machine. Merci de conserver le présent manuel en lieu sur afin de pouvoir le consulter ultérieurement.

Élimination de l'emballage

Les matériaux utilisés pour l'emballage et la protection de l'appareil pendant le transport sont entièrement recyclables. Pour obtenir des informations sur le recyclage, contacter les autorités locales.

Élimination des équipements électriques etlectroniques usages

Informations relatives à la mise au rebut des équipements électriques et électroniques usagés destinées aux utilisateurs (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels électriques et électroniques ne doivent pas être jetés avec les ordures menagères.

Pour que ces produits subissent un traitement, une récapération et un recyclage appropriés, il convient de les apporter dans les points de collecte agrées, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de ramener les produits au revendeur local en cas d'achat d'un produit équivalent.

L'élimination correcte de ce produit contribue à la conservation des ressources vitales et à la prévention d'eventuels effets négatifs sur l'environnement et la santé humaine qui pourrait survenir dans le cas contraire. Afin de connaître le point de collecte le plus proche, contacter les autorités locales.

Des sanctions peuvent être prises en cas de mise au rebut non conforme à la législation nationale de ces produits usages.

Informations relatives à l'élimination des déchets dans les pays ne faisant pas partie de l'Union Européenne

Ce symbole est uniquement reconnu dans l'Union Européenne.

Pourmettreceproduuau rebut,contacter les autorités locales ou le revendeur le plus procheafin deconnaitre la procedurea suivre.

Un séchage respectieux de l'environnement

• Respecter la limite de charge de chaque programme.

• L'appareil ajuste automatiquement la durée de chaque programme en fonction de la charge.

• Pour economiser de l'énergie, selectionner la vitesse d'essorage correcte.

• Vérifier que la température ambiente n'est pas excessivement élevé. Si le sèche-linge ainsi que d'autres apparèils produit de la chaleur sont installés dans la même zone, vérifier que la piece est bien ventilée et mette si possible hors tension les autres apparèils lorsque le sèche-linge fonctionne.

Ce produit est conforme aux directives 2006/95/EC et 2004/108/EC.

Il est indispensable de dire ces instructions.

Lire avant utilisation

Respect de l'environnement 2

MESURES DE SECURITE 4

Contrôle de votre sèche-linge . . . . 6

Votresche-linge 6

Accessoires. 6

Avant de démarrer Le séchage.... 7

Vérification avant l'utilisation du produit 7

Preparation du linge 7

Utilisation des touches. 8

Sécurité enfants 9

Fonctions supplémentaires 9

Consignes de sechage

Sechage 10

Réglage du séchage 10

Temps souhaité 11

Modification des réglages au cours du séchage 11

Minuterie préprogrammée. 11

Selection du programme 12

Description du sous-programme....13

Details des programmes 14

Sechage des Vêtements Microfibre /

Sport et des tissus délicats 16

Programme Microfibre / Sport. 16

Charge de linge délicat 16

Conseils pour secher les tissus délicats 16

Entretien

Entretien 17

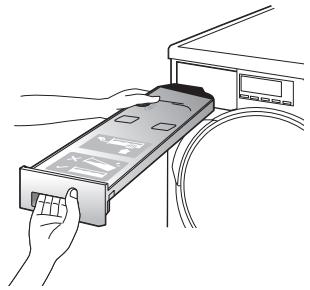

Vidange de I'eau 17

Nettoyage de I'extérieur de I'appareil...17

Nettoyage du tambour. 17

Nettoyage de la porte 17

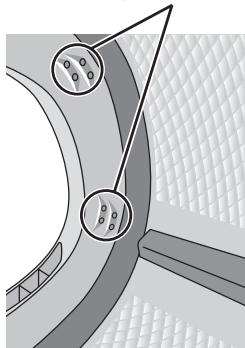

Nettoyage des capteurs d'humidité...18

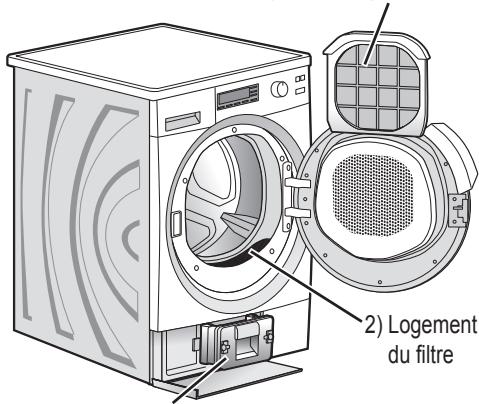

Emplacements des filtres 18

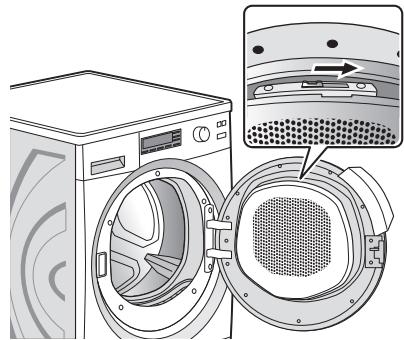

Nettoyage du filtré à peluches. 19

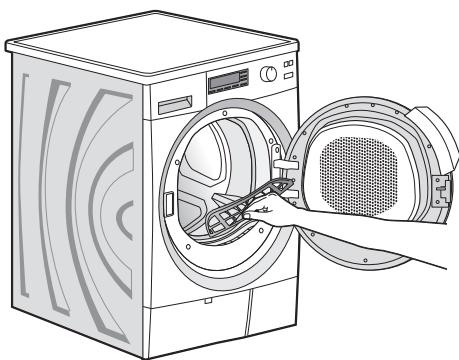

Nettoyage du logement du filtré .19

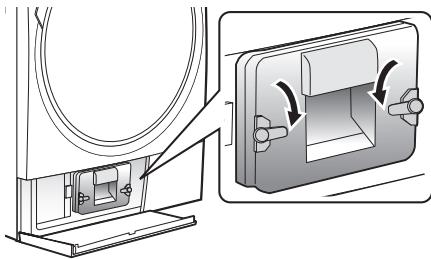

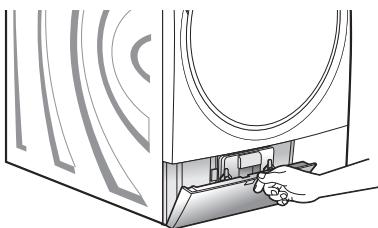

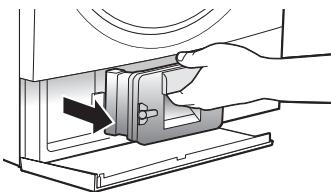

Nettoyage du filtrfin 20

Dépannage

Listed verification des pannes. 21

Affichage d'erreur 23

Consignes d'installation

Choisir le bon emplacement 24

Transport de l'appareil 24

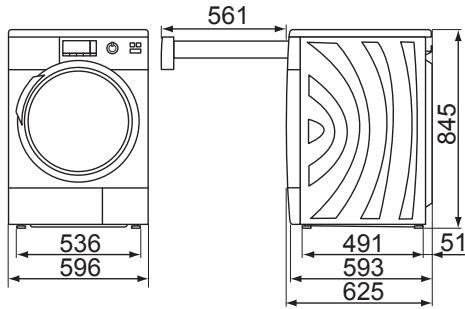

L'endetroit adequat pour l'appareil....24

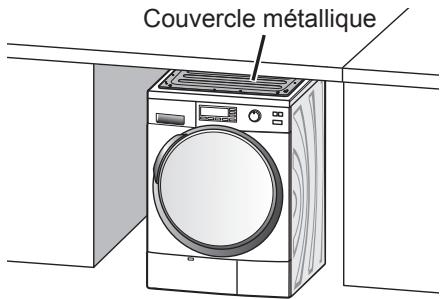

Installation d'un appareil encastre. . .25

Mise à niveau de l'appareil .25

Connexion du tuyau et de

l'alimentation 26

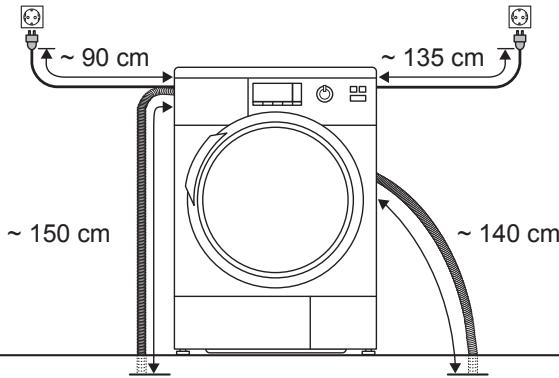

Longueurs des tuyaux et du cable d'alimentation 26

Raccordement à l'alimentation électrique. 26

Raccordement du tuyau de vidange etendu. 26

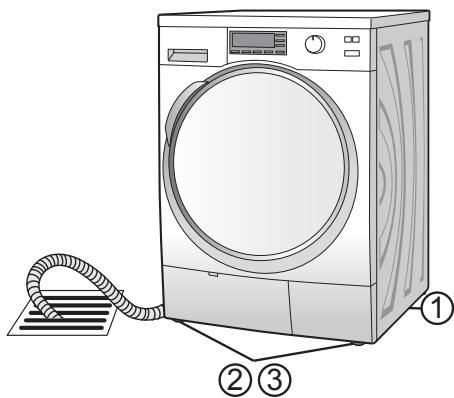

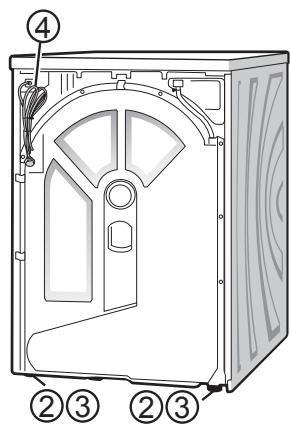

Contrôle après l'installation. 28

Essai de fonctionnement après installation. 28

Consommation Électrique 29

Specifications 30

Merci de生存 et de respecter les mesures de sécurité.

AVENTISSEMENT

Cette section décrit les problèmes qui pouraient entraîner des blessures graves voire mortelles.

Utilisation générale

• Cette machine n'est pas conçue pour être utilisée par une personne (y compris un infant) ayant des capacités physiques, sensorielles ou mentales réduites, ou qui ne possède pas l'expérience et les connaissances requises, sauf si elle est surveillée ou formée à son utilisation par une personne responsable de sa sécurité.
• Surveiller les enfants pour éviter qu'ils ne jouent avec la machine.
• L'appareil ne doit pas etre utilise si des produits chimiques industriels ont ete utilisés pour nettoyer. Ils pourraient provoquer un incendie.
• Les peluches du filtre doivent être fréquement enlevées.
• Les peluches ne doivent pas s'accumuler aujourd de l'appareil.
• N'introduire dans le sèche-linge que du linge propre.
• Le linge sale, taché d'huile culinaire, d'acétone, d'essence, de kerosène, de produit détachant, de terrebenthine, de cire, de DESCANT pour cire ou de produits cosmétiques, ne doit pas être séché dans le sèche-linge, même après avoir été lavé.

Cela pourrait provoquer un incendie.

• Les pièces contenant de l'éponge de caoutchouc (mousse de latex), les bonnets de bains, les tissus imperméables, les articles renforcés de caoutchouc ou les vêtements et les taies d'oreiller rembournrés d'éponge de caoutchouc ne doivent pas être séchéés dans le seche-linge.

Ces matériaux pourraient etre détruits et endommager l'appareil.

• Ne PAS laisser de support ou de chaise à proximé de la machine.
  Des enfants seraient susceptibles d'atteindre le panneau de commande ou de monter sur la machine ou d'enter à l'intérieur.
• Ne PAS installer la machine dans un lieu humide ou soumis aux intempéries.
  Ceci peut provoquer un dysfonctionnement, une dépréciation, un choc électrique ou un incendie.
• Ne PAS verser de l'eau directement sur toute piece du sèche-linge.
  Ceci peut provoquer un dysfonctionnement, un chocoléctrique ou un incendie.
• Ne jamais mettre à l'arrêt le sèche-linge avant la fin du cycle de séchage à moins devoir immédiatement tout le linge et de le déplier pour mistrés dissiper la chaleur.
• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne reste longtemps à haute température et ne subisse des dommages.
• Maintainir toutes sources de chaleur, telles que des bougies ou des cigarettes, à l'écart de la machine.

Elles poursaient provoquer un incendie ou endommager la machine.

• Maintainir toutes substances inflammables à l'écart de la machine, comme par exemple, de l'essence, du solvant, de l'alcool ou un chiffon imbibé de ces substances.

Elles peuvent provoquer une explosion ou un incendie.

Câble et source d'alimentation

• Débrancher le cable d'alimentation pour nettoyer l'appareil.

• Vérifier que le cable et la fiche d'alimentation ne sont pas endommagés. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger.

• Ne PAS utiliser une fiche d'adaptation ou un cable d'extension. Il existe une capacité de surchauffe susceptible de provoquer un incendie. Utiliser une prise de courant domestique non utilisée, d'une valeur nominale de CA 220 V à 240 V. Si vous n'êtes pas sûr, faites appel à un électricien/agréé.
• VÉRIFIER que la fiche d'alimentation est complètement insérée dans la prise de courant domestique. Si la fiche d'alimentation n'est pas entièrement introduite, une connexion desserrée peut surchauffer et provoquer un choc électrique ou un incendie.
• Ne PAS toucher le cable d'alimentation ou la fiche d'alimentation avec les mains humides. Danger d'électrocution.
• Ne PAS tirer sur le cable d'alimentation mais utiliser la fiche d'alimentation pour débrancher l'appareil.

Sinon, le cable d'alimentation pourrait s'endommager et provoquer un choc électrique ou un incendie.

Prévention des blessures

• L'installation de la machine doit être effectuee par le revendeur du fabricant ou un technicien qualifie. Si I'installation, l'essaye de fonctionnement et I'inspection de la machine ne sont pas effectués conformément à la methode d'installation préconisée dans ces instructions, le fabricant ne saurait etre tenu responsable de tout accident ou degat subi.
• Ne PAS démonter, réparer ou modifier l'appareil. Ceci pourrait provoquer un dysfonctionnement de la machine et entraîner un incendie ou des blessures. Si des réparations sont nécessaires, contacter le centre de service clients le plus-Proche.
• Ne PAS toucher le linge à l'intérieur de la machine avant l'arrêt complet du tambour. Risque de blessure. Maintenir les enfants à l'écart.

ATTENTION

Cette section déscrit les problèmes qui pouraient entraîner des blessures corporelles ou des dégradations matérielles.

Utilisation générale

• Cet apparéil est uniquement adapté aux tissues susceptibles d'être séchéés dans un sèche-linge.
• Ne PAS vaporiser de pesticide, laque à cheveux ou déodorant sur l'appareil.
• Ne PAS placer d'équipement électrique sur ou à proximé du sèche-linge, par exemple, un téléviseur, une radio ou un chargeur de batterie.
• Ne PAS charger trop de linge dans l'appareil. Ceci peut l'endommager.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.

Prévention des blessures

• Ne PAS monter sur l'appareil.
  Risque de blessure corporelle ou de détérioration du sèche-linge.
• Maintenir les doigts à l'écart des charnières lors de l'ouverture et de la fermeture de la porte.
• Ne PAS glisser la main (ou le pied sans protection) sous la machine en fonctionnement.
• Vérifier si le linge contient des objets comme des clous, épinges, pieces de monnaie, trombones, etc.
  Ils risquent d'endommager le linge ou l'appareil.
• FAIRE ATTENTION à ne pas Coincer de linge dans le joint de la porte en la refermant. Le linge pourrait être endommagé.

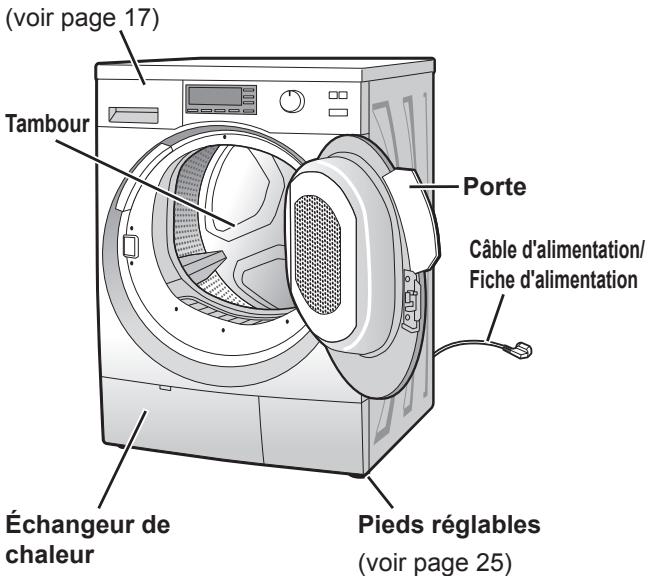

Votre sèche-linge

Bac à eau

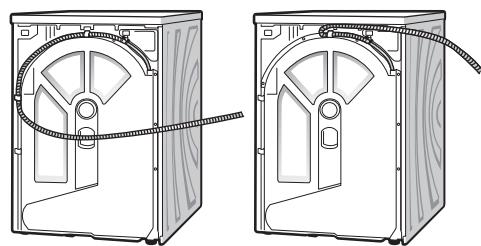

Tuyau de vidange
(voir pages,26-27)

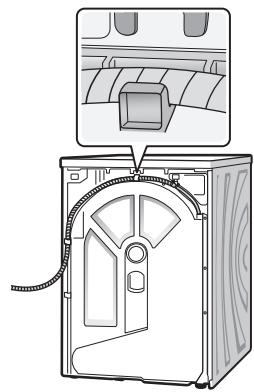

Attention

Ne PAS plier le cable d'alimentation lorsque l'appareil est en marche.

Accessoires

Vérifier que tous les accessoires sont fournis avec l'appareil.

Clé (voir page 25)

Pour régler le pied.

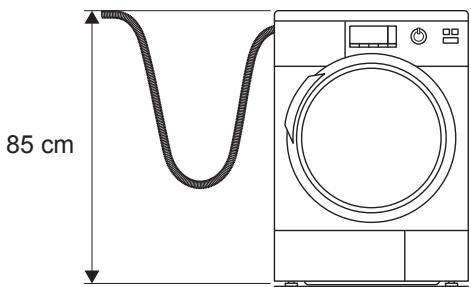

Tuyau de vidange etendu (voir pages 26-27)

Vérification avant l'utilisation du produit

Avant la première mise en marche ou après une période prolongée de nonfonctionnement, executez les procédures suivantes si vous utilisez le tuyau de vidange etendu :

1. Brancher la machine.
2. Vérifier que le tuyau de vidange étendu est orienté vers un système d'évacuation.

Pour plus de détails, voir pages 26-27.

Préparation du linge

Tri des vêtements

• Lire l'étiquette de séchage de chaque vétement afin d'effectuer un tri en fonction du type de séchage nécessaire.
• Trier le linge par couleur, par type de tissus, par condition de séchage requise et selon le niveau d'humidité lié sent dans la buanderie. En procédant comme tel, il est plus simple de désirir le programme, le niveau de séchage et la vitesse d'essorage corrects pour chaque session de séchage.
• Les vêtements dont la teinte n'est pas solide doivent être séchés séparément.

Vérification des vêtements

• Vérifier que les poches des vêtements sont vides de tout objet pouvant endommager le linge ou la machine.

• Attacher les lacets présents sur le linge et fermer les fermétures Éclair. Mettre à l'envers les vêtements en tissu graté et équipés de fermétures Éclair.
  Ils peuvent endommager les autres vêtements.

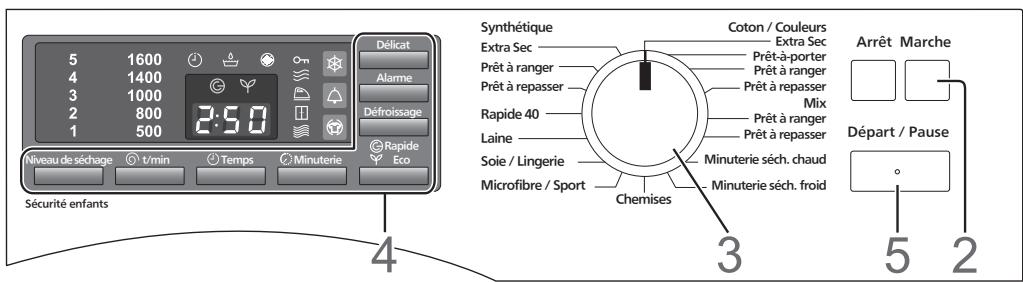

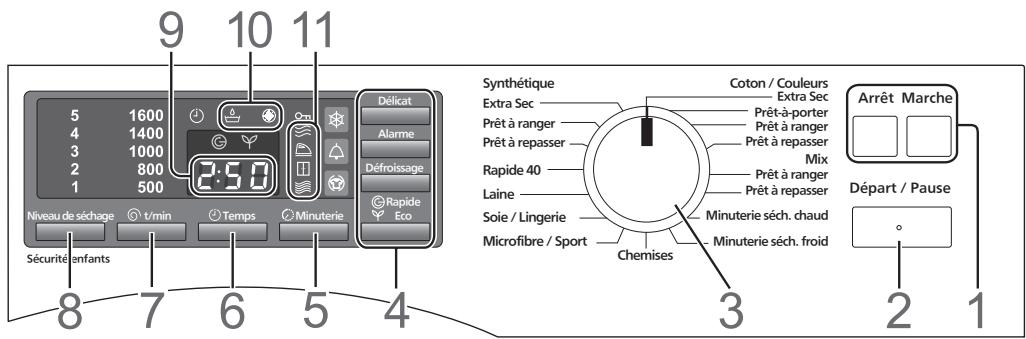

1. Interrupteurs d'alimentation

• L'appareil s'éteint si l'on appuie pas sur la touche Départ dans les 10 minutes qui suivent sa mise sous tension.
• L'affichage ci-dessous apparait pendant 10 secondes après que l'appareil ait eté mis à l'arrêt. Vous ne pouvez pas mettre en marche l'appareil avant que cet affichage disparaisse.

Appuyer sur cette touche pour démarrer oumettre en pause le programme de séchage.

3. Cadran sélecteur de programmes

Utiliser ce cadran pour désir le programme le mieux adapté au linge. (Voir pages 12-13.)

4. Touches de fonctions supplémentaires

Appuyer sur ces boutons pour ajouter des fonctions au programme qui conviendront parfaitement à votre linge. (Voir page 9.)

5. Touche Minuterie

Appuyer sur cette touche afin de programme l'heure pour les programmes minutés (Minuterie séch.).

6. Touche Temps

Appuyer sur cette touche pour préprogrammer l'heure à laquelle le programme se terminera. (Voir page 11.)

7. Touche Vitesse d'essorage

Appuyer sur cette touche pour désirar la vitesse d'essorage finale (t/min) qui sera utilisé par le programme du lave-linge. N'utiliser cette touche que si la durée de séchage anticipée doit être affichée de manière plus précise.

8. Touche Niveau de séchage/ Touche Sécurité enfants Oπ

• Appuyer sur cette touche pour désir parmi les 5 différents réglages du Niveau de séchage (1, 2, 3, 4, 5), pour les programmes Coton, Synétiques, Mix, Rapide 40 et Microfibre / Sport. « 3 » correspond au réglage par défaut.
• Appuyer sur cette touche et la maintainir enfoncée pour régler la Sécurité enfants. Les commandes seront verrouillées. (Voir page 9.)

9. Indicateur du temps restant

Cette indicateur montre le temps restant approximatif jusqu'à la fin du programme de séchage. Par exemple, « 2:30 » signifie 2 heures et 30 minutes.

10. Indicateurs d'ajretissement

Ces indicateurs avertissent l'utilisateur d'une condition spécifique.

• Avertissement de bac à eau plein
• Avertissement de filtre bouché (Voir pages 18-20.)

11. Indicateurs des processus

• Ces indicateurs montrent les processus du programme. Les processus sont les suivants : Séchage ≡, Pré à repasser ≡, Pré à ranger ≡ et Pré-t-a-porter, (Extra Dry - Extra Sec) ≡.
  -Après le démarrage du programme de séchage,l'indicateur de séchage commence à clignoter et les autres indicateurs s'allument de haut en bas et de maniere séquentielle,à la fin de chaque processus correspondant.Lorsque le programme est terminé,l'indicateur de séchage s'eteint et le dernier indicateur du processus reste allumé jusqu'à ce que l'appareil se mette lui-même à l'arrêt ou qu'il soit arrêté manuellement.

Sécurité enfants

La Sécurité enfants désactive les touches de commandes.

Activation/désactivation de la Sécurité enfants

1. Mettre l'appareil en marche.
2. Sélectionner le programme et les fonctions disponibles en option, puis démarrer le programme. (Voir page 10.)
3. Appuyer sur la touche Niveau de séchage et la maintainir enfonnée. Le symbole O-sallume pour montré que la fonction de Sécurité enfants est activée.
4. Pour la désactiver, maintainir la touche Niveau de séchage à nouveau enforcée (ignorer les trois bips) et garder enforcée la touche Niveau de séchage jusqu'à ce qu'elle se déverrouille.
   Le symbole O-7 disparait.

Avertissement

• Ne PAS laisser les enfants sans surveillance, à proximé de l'appareil.
  Garder les animaux éloignés de l'appareil.

Fonctions supplémentaires

Selon le programme, différentes fonctions peuvent etre combinées.

Remarque

Certaines fonctions supplémentaires ne peuvent pas etre utilisées avec certains programmes. (Voir pages 14-15.) Si vous selectionnez une fonction non disponible, une alarme d'erreur retentira.

Appuyer sur l'une ou sur plusieurs touches de fonctions que vous souhaitez combiner.

Les indicateurs correspondant s'allumeront.

Fonction	Description
Délicat	Un Sécchage Délicat de votre linge à l'air chaud d'une température d'environ 45 °C.
Alarme	Appuyer sur cette touche pour activer ou désactiver l'alarme de programme terminé. Vous entendrez un son qui indique que l'alarme est activée ou désactivée.
Défloissage	Empêcher le floissage. Une fois le séchage terminé, le tambour tourne à intervalles réguliers pendant 2 heures. Les indicateurs continuent de clignoter au cours du processus de Défloissage.
Rapide	Le temps de séchage sera inférieur à , si la fonction Eco est réglée.
Eco	Le séchage prend plus de temps mais consomme moins d'énergie.

Réglage du séchage

1. Ouvrir la porte, puismettre le linge dansle tambour.

Pour des informations détaillées sur la maniere de préparer et de trier le linge, voir les pages 7, 12 et 13.

Avertissement

Vérifier qu'aucun objet n'a été laissé dans les poches. Faire particulièrement attention aux briquets et aux allumettes.

Ils peuvent provoquer un incendie.

Attention

• Vérifier que le linge n'est pas coincide dans la porte.
• Ne PAS surcharger le tambour.
  Ne pas dépasser la capacité du programme sélectionné.

Une surcharge de linge peut entrainer des vibrations excessives, des dommages à l'appareil ainsi qu'un froissement plus important du linge.

2. Fermer la porte et appuyer sur la touche Marche.

3. Tourner le cadran sélecteur de programmes dans un sens ou dans l'autre pour désirer le programme.

Une durée de séchage s'affichera.

4. Sélectionner les fonctions disponibles en option.

• Fonctions supplémentaires (Voir page 9.)
• Vitesse d'essorage (Voir page 8.)
• Niveau de séchage (Voir page 8.)

Pour plus d'informations sur les fonctions et réglages disponibles pour chaque programme, voir les pages 14-15.

5. Appuyer sur la touche Départ.

Une fois que le programme a démarré, le linge est pesé. ÀpRES environ 3 minutes, un nouveau temps de séchage s'affiche. Si vous seLECTIONnez le programme Laine, Soie / Lingerie, Chemises ou Minuterie séch., le linge n'est pas pesé.

L'alarme émettra un son à la fin du programme.

Pour des informations sur la maniere de régler l'alarme, voir la page 9.

Retirer le linge et réorganiser le cas échéant. Ne pas laisser le linge trop longtemps dans le tambour une fois le programme terminé, car il pourrait sérieusement se froisser.

Lorsque vous séchez du linge avec de longues fibres, comme les tapis de bain, une quantité importante de peluches est généree et les peluches en boulle peuvent adhérer à votre linge.

Temps souhaité

Le temps de séchage dépend des programmes, des réglages du Niveau de séchage et des autres réglages sélectionnés.

• Vu que le temps affiché change automatiquement suivant la taille et le niveau d'humidité des charges, ainsi que selon la température ambiente, les temps de séchage peuvent ne pas diminuer pendant un certain laps de temps ou soudainement se réduire.
• Pour les programmes qui pèsent automatiquement les charges (voir la colonne « Charge pesée » en page 14), 3 minutes après le départ du séchage, le temps restant peut soudainement diminuer.
• Le temps réel peut être différent de celui affché.

Modification des réglages au cours du séchage

Aucun réglage ne peut être modifié après le départ du séchage.

Minuterie préprogrammée

Vous pouvez préprogrammer l'heure de fin du séchage.

Le séchage est susceptible de s'achever avant ou après le temps prédéfini, suivant le type de linge, la température et le niveau d'humidité du linge.

Régler un temps préprogramme

Appuyer plusieurs fois sur la touche Temps, jusqu'à ce que le temps de séchage préprogrammé souhaité s'affiche. Le temps préprogramme augmente d'une heures chaque fois que la touche est pressée. Appuyer sur cette touche et la maintainir enforcée pour préprogrammer rapidement le temps de séchage.

Programme	Temps préprogrammés applicable
Coton / Couleurs	6 - 24 heures
Synthétique	4 - 24 heures
Mix	4 - 24 heures
Rapide 40	3 - 24 heures
Microfibre / Sport	4 - 24 heures
Laine	1 - 24 heures
Soie / Lingerie	3 - 24 heures
Chemises	3 - 24 heures
Minuterie séch. chaud	3 - 24 heures
Minuterie séch. froid	3 - 24 heures

Changer un temps préprogramme

1. Appuyer sur la touche Arrêt, puis sur la touche Marche.
2. Choiser le programme et les fonctions supplémentaires souhaités.
3. Régler un temps préprogramme.

Annuler un temps préprogramme

Appuyer sur la touche Arrêt. (Tous les réglage seront annulés.)

Vérifier un temps préprogramme

Appuyer sur la touche Temps.

Programme

Description et types de tissus susceptibles d'être séchéés

Charge max.

T-shirt

Chemise

Anorak

Pantalon

Jupe/robe

vêtement de sport

vêtement de travail

Sous-vêtements

Chaussettes

Peignoir en tissu éponge

Servette en éponge

Torchon

Linge de table

Draps

Coton Couleurs

Pour le linge ou les draps en cotton blanc et couleur

8 kg

Extra Sec

-

-

-

-

-

-

-

-

-

✓

✓

✓

-

✓

Prêt-à-porter

-

-

-

-

-

-

-

✓

✓

✓

✓

✓

-

✓

Prêt à ranger

-

-

-

-

-

-

-

✓

✓

-

✓

✓

-

✓

Prêt à repasser

✓

-

-

✓

✓

-

✓

✓

-

-

-

✓

✓

✓

Synthétique

Pour les fibres synthétiques, le cotton ou les tissus mélangés qui ne se repassent pas

4 kg

Extra Sec

-

-

✓

-

-

-

-

-

-

-

-

-

✓

✓

Prêt à ranger

-

✓

-

-

-

✓

-

-

-

-

-

-

-

-

Prêt à repasser

-

✓

-

✓

✓

✓

✓

✓

-

-

-

-

-

-

Mix

Pour les articles mélangés faits de cotton et de tissus synthétiques

4 kg

Prêt à ranger

-

✓

-

-

-

✓

-

✓

✓

-

✓

✓

-

✓

Prêt à repasser

✓

✓

-

✓

✓

✓

✓

✓

-

-

-

✓

✓

✓

Rapide 40

Pour le séchage rapide des fibres synthétiques, du cotton ou des tissus mélangés. Le séchage peut prendre plus ou moins 40 minutes, selon le type de tissus, la composition et le degré d'humidité de la charge.

1,5 kg

Microfibre / Sport

Pour les tissus membranés, imperméables, polaires (anoraks secs/pantalons avec doublure interne amovible séparément) et les vêtements fonctionnels

2,5 kg

Laine

Pour les articles en laine pouvant être séchéés dans un séché-linge. Les articles sont plus moelleux mais ne sèchent pas. Retirer les articles en laine à la fin du programme et les faire sécher.

2 kg

Soie / Lingerie

Pour la lingerie et les articles en soie lavables

1 kg

Chemises

Pour les chemises et les chemisiers

2 kg

©

Minuterie séché.chaud

Pour les fibres acryliques pré-séchéées, multicouches et sensibles à la chaleur, ainsi que pour les petits articles ; pour parfaire le séchage.

4 kg

Minuterie séché.froid

Pour rafrâîchir ou aérer les vêtements faits de tissus thermolabiles qui ont été portés pendant une courte période. Le vêtement ne doit pas être lavé.

4 kg

Description du sousprogramme

Extra Sec

Pour les tissus multicouches et très écais
Par exemple : les peignoirs en tissu
éponge et les draps

Ne pas utiliser ce sous-programme pour les tissus tricotés en bouclettes (T-shirts, sous-vêtements et vêtements de bébé par exemple), car ils ont tendance à rétrécir.

Prét-à-porter

Pour les tissus qui s'echent plus lentement que les tissus normaux

Par exemple : les serviettes en éponce et le linge de table

Prét à ranger

Pour les tissus normaux

Par exemple : les pantalons, les jupes et les robes

Prét à repasser

Pour les tissus en coton ou les draps que vous souhaitez repasser

Par exemple : le linge de table et les draps

Remarque

Pour éviter que le linge ne se dessèche, roulez-le et laissez-le ainsi jusqu'à ce qu'il soit repassé.

Repassage après le séchage

Sous-programme	Méthode de séchage applicable
	Repassage	Repassage léger	Sans repassage	Repassée
Extra Sec	-	-	✓	-
Prêt-à-porter	-	-	✓	-
Prêt à ranger	-	-	✓	-
Prêt à repasser	✓	✓	✓	✓

Détails des programmes

Programme		Charge pesée	Réglage par défaut
			Niveau de séchage 1)	Vitesse d'essorage 1)	Temps approximatif
Coton Couleurs	Extra Sec	✓	3	1000	2:50 2)
	Prêt-à-porter				2:40 2)
	Prêt à ranger				2:30 2)
	Prêt à repasser				2:00 2)
Synthétique	Extra Sec	✓	3	1000	1:30
	Prêt à ranger				1:10
	Prêt à repasser				0:50
Mix	Prêt à ranger	✓	3	1000	1:30
	Prêt à repasser				1:10
Rapide 40		✓	3	1000	0:40
Microfibre / Sport		✓	3	1000	2:00
Laine		—	—	—	0:15
Soie / Lingerie		—	—	—	1:00
Chemises		—	—	—	1:00
©	Minuterie séch. chaud	—	—	—	0:10
	Minuterie séch. froid

1) Mème si l'appareil n'a été utilisé qu'une seule fois, les fonctions Niveau de sechage et Vitesse d'essorage régels précédement restent en mémoire.
2) Lorsque la fonction Rapide est activée, le temps approximatif est inférieur de 30 minutes à celui indiqué ici.

	Réglage manuel		Fonctions supplémentaires				Minuterie
	Niveau de séchage	Vitesse d'essorage	Délicat 3)	Défloissage	Rapide 3)	Eco
	1 - 5	500 - 1600	✓	✓	✓	✓	-
	1 - 5	500 - 1600	✓	✓	-	✓	-
	1 - 5	500 - 1600	✓	✓	-	✓	-
	1 - 5	500 - 1600	-	✓	-	✓	-
	1 - 5	500 - 1600	✓4)	✓	-	✓	-
	-	-	✓4)	-	-	✓	-
	-	-	✓4)	-	-	✓	-
	-	-	-	-	-	✓	-
	-	-	-	✓	-	✓	✓

3) Les fonctions Delicat et Rapide ne peuvent pas etre utiliserles simultanement. Seule l'une de ces fonctions peut etre activée a la fois.
4) La fonction Délicat est automatiquement activée. Bien que la fonction ne puisse pas été selectionnée, son indicateur s'allume.

Sechage des Vêtements Microfibre / Sport et des tissus délicats

Programme Microfibre / Sport

Vérifier que l'article à secher peut l'être avec ce programme.

Charge de linge délicat

-Programme Laine:2 kg ou moins
- Programme Soie / Lingerie : 1 kg ou moins

Poids approximatifs

• Pull en laine : 400 g

• Chemisier en soie : 200 g

• Pantalon : 400 g

Conseils pour secher les tissus délicats

Mettre le linge dans le tambour

Empiler les articles les uns sur les autres.

Si le vêtement rétrécit

Sur une planche à repasser,étendre l'article jusqu'à sa taille d'origine. Utiliser des épinglettes pour conserver la taille et la forme.Puis,utiliser un fer a repasser pour I'humidifier et le laisser sécher.

Vidange de l'eau

Vidanger l'eau après chaque séchage. Ne pas vidanger pendant le séchage.

1. Retirer le bac à eau et le maintainir à niveau.

1. Retirer le bac à eau en le soulevant et en le poussant simultanément vers l'avant.

1. Vider l'eau restante.

1. Insérer le bac à eau jusqu'à ce qu'il se verrouille tout seul en position, au fond de l'unité.

Nettoyage de l'extérieur de l'appareil

Nettoyer l'extérieur de l'appareil avec un chiffon doux imbibé de détergent doux ; par exemple du produit à vaisselet et de l'eau savonneuse. Retirer les peluches et la poussière qui se sont accumulées autour de l'appareil.

Avertissement

• Ne PAS élabousser l'appareil d'eau.
• Ne PAS utiliser de crèmes détergentes, de diluants ou de produits contenant de l'alcohol ou de l'huile de paraffine.

Nettoyage du tambour

Le tambour ainsi que les autres pieces en acier inoxydable peuvent etre nettoyés à l'aide d'un détergent adequat, réservé exclusivement aux pieces en acier inoxydable, en suivant les instructions du fabricant.

Nettoyage de la porte

Après chaque sechage, effectuer ce qui suit :

• Retirer tous les objets coincés dans le joint de la porte.
• Essuyer la porte et le joint pour-retirer les peluches et les saletés.

Nettoyage des capteurs d'humidité

Nettoyer une fois par mois.

L'appareil est équipé de capteurs

d'humidité en acier inoxydable. lIs

mesurent le degré d'humidité du linge.

Après de longues périodes d'utilisation,

une fine couche de calcaire peut se former sur les capteurs d'humidité.

Les capteurs d'humidité sont logés près de

l'ouverture de la porte sur la partie interne du tambour.

Capeurs d'humidité

1. Ouvrir la porte.

1. Nettoyer les capteurs d'humidité à l'aide d'une éponge humide dotée d'une surface rugueuse.

Attention

Ne PAS utiliser de matières abrasives ou de laine d'acier.

Emplacements des filtres

Les filtres sont logés dans les 3 endroits suivants.

1) Dans la porte (filtré à peluches)
2) Dans l'ouverture de la porte (logement du contrôle)
3) En face de l'échangeur de chaleur (filtre fin)

1) Filtre à peluches
3) Filtre fin
(voir page 20)

Veiller à nettoyer les filtrés aux intervalles indiqués.

• Nettoyer le filtré à peluches après chaque programme de séchage (voir page 19).
• Nettoyer le filtré fin tous les quinze jours (voir page 20).

Nettoyer le logement du filtré lorsque des particules étrangères se sont accumulées (voir page 19).

Nettoyer tous les filtres après 10 opérations.

Attention

L'appareil ne doit pas etre utilise si I'un des filtres n'est pas en place ou a ete endommagé de quelque maniere que ce soit.

L'accumulation excessive de peluches peut entrainer un mauvais fonctionnement.

Nettoyage du filtré à peluches

Nettoyer le filtré à peluches après chaque programme de séchage.

1. Ouvrir la porte, puis faire glisser la manette sur le haut de la porte.

1. Retirer le filtré à peluches.

1. Frotter votre main contre le filtre pour retarder toutes les peluches.

Rincer le filtré sous l'eau du robinet, puis soigneusement le sécher.

Faire attention à ne pas déchirer le filet.

1. Remetre le filtré à peluches dans sa position d'origine.

Nettoyage supplémentaire

Retirer toutes les peluches dans la partie creuse de la porte à l'aide d'unerosse pour bouteille ou d'un aspirateur.

Nettoyage du logement du filtré

Nettoyer le logement du filtre lorsque des particules étrangères se sont accumulées.

1. Ouvrir la porte, puis retarder le logement du filtre en partant du bas de l'ouverture de la porte.

1. Tourner à l'envers le logement du filtre pour-retirer les particules étrangères.

1. Remetre le logement du contrôle dans sa position d'origine.

Nettoyage du filtré fin

Nettoyer le filtré fin tous les mois.

1. Ouvrir le panneau.

1. Tourner les manettes prsentes sur le couvercle interne.

1. Tirer la poignée pour-retirer le couvercle interne et le filtre fin.

1. Séparer le filtré fin du couvercle interne.

1. Nettoyer le filtré fin à l'aide d'un aspirateur ou sous l'eau.

2. Remetre chaque piece dans sa position d'origine.

Placer les saillies du couvercle interne dans les orifices du filtré fin tout en joignant les deux pieces.

Remarque

Pour ouvrir ou fermer les manettes presents sur le couvercle interne, se réferer à la figure suivante.

Problème	Cause
L'appareil ne fonctionne pas.	- Le fusible peut avoir sauté ou le disjoncteur s'est peut-être déclenché.
	- La fiche d'alimentation n'est peut-être pas bien branchée dans la prise de courant.
	- La touche Marche n'a peut-être pas été pressée.
	- La touche Départ n'a peut-être pas été pressée.
	- La porte n'est peut-être pas bien fermée.
Les touches ne fonctionnent pas	- Les régles ne peuvent pas être changés lorsque le séchage est en cours. Pour modifier les régles,mettre à l'arrêt, puis à nouveau en marche l'appareil. Puis, reprogrammer les régles.
	- La fonction Sécurité enfants est peut-être activée. (Voir page 9.)
Le programme de séchage démarre puis s'arrête de manière répétée.	- Il ne s'agit pas d'un mauvais fonctionnement ; le tambour tourne, puis s'arrêt de manière répétée,lorsque la fonction « Défloissage » a été activée.
Le linge n'est pas suffisamment sec.(Certaines parties sont humides.)	- Du linge a peut être été ajouté dans le tambour au cours de la procédure de séchage.
	- Le linge est peut-être emmélé.
	- La charge de linge est peut-être trop lourde.
	- Essayer d'utiliser le programme minuté (Minuterie séché.chaud) pour les petites charges d'articles synthétiquesou les sécher avec des charges plus importantes devêtements.
	- Les capteurs d'humidité sont peut-être encrassés. (Voir page 18.)
Le séchage prend trop de temps.	- Le linge est peut-être trop mouillé. - Le linge est peut-être emmélé. - La charge de linge est peut-être trop lourde. - Les vêtements qui sèchent vite ont peut-être été mélangés à des articles qui sèchent lentement. - La température de l'air ambient est peut-être trop BASSE.
Les articles composés de fibres synthétiques sont charges d'électricité statique après le séchage.	- Réduire les charges d'électricité statique en ajoutant de l'adouciissant au cours des cycles finaux de lavage.
Un petit élément, par exemple un bouton, est tombé dans l'orifice du logement du filtre.	- Retirez l'élement en ouvrant le panneau qui fait face à l'échangeur de chaleur, celui que vous ouvrez pour nettoyer le filtre fin.
L'indicateur d'advertissement de filtre bouché clignote, bien qu'aucun filtre ne soit bouché.	- Il ne s'agit pas d'un mauvais fonctionnement ; l'indicateur d'advertissement de filtre bouché clignote pour avertir l'utiliser que les filtres doivent être nettoyés après le 10eme programme de séchage (deux fois par mois). L'indicateur peut clignoter même si les filtres ont été nettoyés.
Le temps restant affché change.	- Le temps restant est estimé et continuellement corrigé. Donc, le temps affché peut changer.
Le son de fonctionnement change.	- C'est normal : suivant la condition (marche-arrêt) du compresseur et de la pompe de vidange le son change.
L'affichage de « 0 » persististe après la fin du programme.	- Il ne s'agit pas d'un mauvais fonctionnement ; si la fonction Défroissage n'a pas été activée, l'appareil s'éteint automatiquement 2 heures après la fin du programme.
L'ampoule à l'intérieur du tambour s'est éteinte.	- Lorsque la porte est ouverte, l'ampoule reste allumée pendant 10 minutes après la fin du programme. Pour rallumer l'ampoule,mettre en marche l'appareil,puis rouvrir la porte.
L'ampoule à l'intérieur du tambour ne s'allume pas.	- Si 2 heures se sont écoulées après la fin d'un programme, l'ampoule ne s'allumera pas puisque l'appareil s'éteint automatiquement.
Le séchage s'est terminé avec la fonction Défroissage placée sur OFF, toutefois, l'indicateur de Défroissage clignote.	- Pour plus de sécurité, l'intérieur du tambour se refroidit. L'indicateur de Défroissage clignote pendant ce temps.
U 12 La portè est ouverte	Que faire Vérifier que la portè est correctement fermée. Fermer bien la portè et appuyer sur la touche Départ.
U 15 Vidange impossible	Que faire Vider l'eau du bac à eau si celui-ci est plein. (Voir page 17.) Placer correctement le tuyau de vidange. (Voir page 27.) Une fois les procédures ci-dessus terminées,mettre l'appareil en marche et appuyer sur la touche Départ.
U 30 Température ambiente aberrante	Que faire Faire fonctionner l'appareil dans une gamme de températures ambientes allant de 5 °C à 35 °C.

H	Que faire Une vérification est requise. Retirer la prise. Puis, prendre contact avec le « Service Clients » et leur déscriè le contenu affché (2-chiffres après le H).

Transport de l'appareil

Si l'appareil doit être transporte de manière inclinée, le faire basculer en direction du bac à eau, mais à 90 degrés au maximum.

Côté du bac à eau

Max. 90^

Arrière

Max. 90^

Avant

L'appareil doit etre transporte par 2 personnes au minimum.

Commencer par incliner l'appareil vers l'arrière. Une personne doit rester derrière l'appareil et maintainir l'arrière du panneau supérieur. L'autre personne doit saisir les pieds inférieurs à l'avant.

Attention

Si l'appareil n'a pas ete transporte de la maniere decrite, il doit alors demeurer sur son support pendant au moins 1 heures avec d'être branché a une source electrique.

Sinon, la pompe à chaleur pourrait s'endommager.

L'endetroit ajustat pour l'appareil

S'assurer qu'assez d'espace est disponible pour l'appareil et que les ouvertures de la base ne sont pas obstruées par un tapis.

Dimension en millimetres

Voudevezdisposerd'unespace d'au moins 60cm de largeur. Il convient de laisser un espace d'au moins 2mm sur les cotes et 3mm au-dessus de l'appareil.(Si vous utilisez letuyau de vidange etendu,laisser un peu d'espace à l'arriere pour le tuyau afin que celui-ci ne puisseetre écrasé.)

Avertissement

L'appareil ne doit pas etre instalé derriere une porta a serrure, une portecoulissante ou une portebattante dotede'une charniere du cote opposede celle de I'appareil qui pourrait empêcher I'ouverture complete de I'appareil.

Ceci permet d'éviter que des enfants se retrouvent enfermés dans le tambour.

Attention

• Ne PAS installer l'appareil en plein soleil, ou dans un endroit où les températures atteignent le point de congélation ou sont excessivement élevées.
• Le panneau d'admission d'air frais à l'avant de l'appareil doit être bloqué ou recouvert, par exemple par un panier à linge, car ceci pourrait entraîner un mauvais fonctionnement.

Installation d'un apparéil encastré

• Vous doivent disposer d'un espace d'au moins 60 cm de largeur. Il convient de laisser un espace d'au moins 2 mm sur les cots et 3 mm au-dessus et à l'arrière de la machine (au cas où vous n'utiliseriez pas le tuyau de vidange etendu).
• Le compteur au-dessus de l'appareil doit être fermement fixé aux meubles attenants.
• La prise doit rester accessible après l'installation.

Couvercle métallique (AXW4595-7SR0)

Attention

Demander au technicien d'installer un couvercle métallique à la place du panneau standard.

Mise à niveau de l'appareil

L'utilisation d'un niveau facile le réglage. Pour régler les pieds, utiliser l'extrémité « A » de la clé.

1. Sur chaque pied, desserrer le contre-crou en tournant dans le sens horaire.
2. Régler chaque pied en le tournant dans le sens horsaire ou anti-horaire.
3. Utiliser un niveau à bulle pour vérifier que l'appareil est bien à niveau.
4. Serrer chaque contre-écrou en tournant dans le sens anti-horaire.

Attention

Vérifier que tous les contre-écrous sont bien serrés et que les pieds sont toujours boulonnés à l'appareil.

Dans le cas contraire, l'appareil se déplacera.

Connexion du tuyau et de l'alimentation

Suivre les consignes de cette section pour éviter les fuites d'eau. En cas de doute, faire appel à un technicien pour raccorder les tuyaux.

Longueurs des tuyaux et du cable d'alimentation

Raccordement à gauche

Raccordement à droite

Raccordement à l'alimentation électrique

Attention

La plaque signalétique indique la puissance nominale nécessaire à l'appareil. Vérifier que les specifications électriques de l'endetroit où est installé l'appareil correspondant.

Raccordement du tuyau devidange etendu

Attention

Ne PAS tordre, retirer ou plier le tuyau de vidange.

Il n'est pas nécessaire de vider le bac à eau si l'eau est vidangée extérieurement.

1. Faire glisser vers le bas la bride à ressort, puis débrancher le tuyau de vidange de l'unité à l'aide d'une paire de pinces.

Vidanger l'eau présente à l'intérieur du tuyau de vidange.

1. Raccorder le tuyau de vidange au tuyau de vidange etendu, puis fixer la bride à ressort dessus.

1. Diriger le tuyau de vidange etendu vers la droite (tel que vu depuis l'avant de I'unité) et I'enrouler d'une des manieres suivantes.

2. Lors d'une utilisation du tuyau de vidange, l'eau peut etre vidangée à la hauteur de I'appareil (env. 85 cm), par la pompe d'évacuation intégrée a cet apparéil.

• Ne pas enrouler le tuyau de vidange lorsqu'il est en cours d'utilisation. Veiliez également à ce que le tuyau de vidange ne soit ni tordu, ni pié. L'eau pourrait ne pas être vidangée correctement.

Attention

Ne PAS laisser l'extrémité du tuyau de vidange immerge dans l'eau evacuée.

Ceci afin d'éviter que l'eau ne returne dans l'appareil.

• Raccordement à gauche Pour un raccordement à gauche, le premier modele est recommandé.

• Raccordement à droite

• Raccordement à l'arrière

Liste de vérification de l'installation

1) Emplacement
L'appareil est-il installé sur une surface plane et stable?
Fonctionne-t-il sans vibrer ?
2) Pieds réglables
Sont-ils fermement boulonnés au sèchelinge?

Si l'appareil n'est pas à niveau, la vidange peut générer des bruits

anormaux.

4) Alimentation électrique

Le courant nominal de la prise domestique indépendante atteint-il 220 à 240 V en courant alternatively ?

Essai de fonctionnement après installation

Vérifier qu'il n'a pas de bruit anormal SANS charge de linge à l'intérieur du tambour.

1. Fermer la porte.
2. Appuyer sur la touche Marche.
3. Appuyer sur la touche Départ.

Entend-on un bruit anomal.

Si oui, s'assurer que l'appareil est posé à niveau.

Après correction d'une erreur, reprendre l'essay de fonctionnement.

Programme		Fonctions supplémentaires	Charge	Vitesse d'essorage finale du lave-linge	Consommation électrique	Temps (mins)
Coton / Couleurs	Prêt à ranger	Eco	8 kg	1600 t/min	1,34 kWh	2:10
				1000 t/min	1,54 kWh	2:30
		Rapide	8 kg	1600 t/min	1,60 kWh	1:42
				1000 t/min	1,80 kWh	2:02
	Prêt à repasser	Eco	8 kg	1600 t/min	1,10 kWh	1:40
				1000 t/min	1,30 kWh	2:00
		Rapide	8 kg	1600 t/min	1,30 kWh	1:10
				1000 t/min	1,50 kWh	1:30
Synthétique	Prêt à ranger	Eco	4 kg	1000 t/min	0,70 kWh	1:10
	Prêt à repasser	Eco	4 kg	1000 t/min	0,60 kWh	0:50

1) Les résultats montrés ici sont conformes à la norme EN 61121. Chaque résultat indique la valeur requise jusqu'à la fin de chaque programme avec le Niveau de séchage 3 et le processus de Défroissage régle sur Marche. La consommation électrique ainsi que la durée du processus de Défroissage ne sont pas inclus.
2) La consommation de courant et les durées indiquées dans le tableau peuvent varier en fonction des variations de températures dans la pièce, du type et de la quantité de linge, des variations de tension et des fonctions optionnelles utilisées.

Spécifications

	NH-P80G1
Tension nominale	220 - 240 V
Fréquence nominale	50 Hz
Puisance nominale d'énergie maximale	870 - 910 W
Poids de l'appareil	55 kg
Masse maximale de linge sec	8 kg
Dimensions de l'appareil	596 mm (L) x 625 mm (P) x 845 mm (H)
