MODE D'EMPLOI DT570PB SAGEM

LU 253356943-A DT570_FRA.book Page 1 Jeudi, 9. décembre 2010 5:09 17 DT570 Récepteur de Télévision Numérique Terrestre Livret utilisateur LU 253356943-A DT570_FRA.book Page 2 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Toutes nos félicitations ! La nouvelle génération de récepteurs vous ouvre les portes des derniers services numériques et vous permet, ainsi qu'à votre famille, de choisir aisément parmi les meilleures fonctions de la télévision numérique. Dès que vous aurez raccordé votre récepteur, vous pourrez profiter de la totalité des services. Vous pourrez mettre à jour votre récepteur par le signal reçu si de nouvelles fonctions ou nouveaux services sont disponibles. Le récepteur Sagemcom suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livret utilisateur. Marquage CE : Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives 2006/95/CE sur la sécurité, 2004/108/CE concernant la compatibilité électromagnétique et ErP 2009/125/CE relative aux exigences d’écoconception, définies par le Parlement européen et le Conseil afin de minimiser les interférences électromagnétiques, assurer la sécurité des utilisateurs et de leurs biens ainsi que préserver leur santé, et réduire l'impact des produits sur l'environnement. La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section "Support", ou obtenue à l'adresse suivante : Sagemcom Broadband SAS - Service des relations clientèle 250, route de l'Empereur 92848 Rueil-Malmaison Cedex - FRANCE Copyright © Sagemcom Broadband SAS Tous droits réservés Sagemcom est une marque déposée. IMPORTANT Avant de raccorder ce produit, veuillez vous renseigner sur la disponibilité de la Télévision Numérique Terrestre dans votre région. Nous vous recommandons de faire périodiquement une recherche de chaînes afin de profiter pleinement de votre récepteur (modification de signal, nouveaux services, mise à jour logicielle…). Le PIN code par défaut de votre récepteur est : 1234 Conservez soigneusement ce livret utilisateur. Il vous sera utile en cas d’évolution des chaînes disponibles sur la TNT ; vous y trouverez notamment la procédure de recherche de chaînes.

LU 253356943-A DT570_FRA.book Page 3 Jeudi, 9. décembre 2010 5:09 17 DT570 Table des matières

• Commutation TV p. 19
• Signification des logos présents sur le produit et l’emballage p. 7
• Connecter un périphérique de stockage USB p. 19
• Recyclage et élimination du produit p. 7
• Magnétoscope numérique p. 19
• Directive européenne relative aux déchets d’équipements électriques et électroniques (DEEE) p. 8

7. Utiliser le Magnétoscope

• Numérique (enregistrements Vidéo sur USB) p. 20
• Directive européenne relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS) p. 8

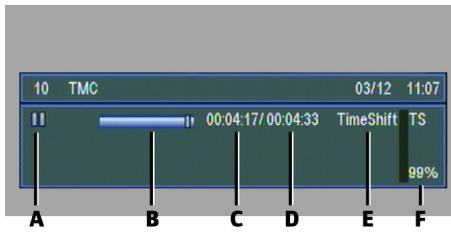

• Qu’est-ce que le Contrôle du direct ? p. 21

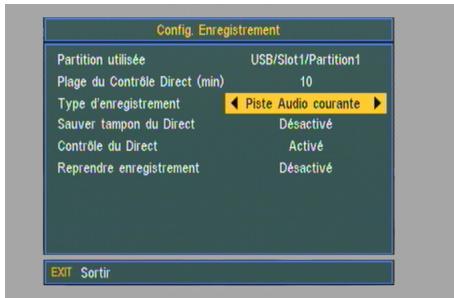

• Paramétrer le Magnétoscope Numérique p. 22
• Spécifier le stockage préféré p. 22
• Activer / Paramétrer le Contrôle du direct p. 22
• Définir la qualité d’enregistrement p. 22
• Consommation électrique du récepteur p. 8

Programmer un enregistrement sur USB ......... 25 Visionner les enregistrements .......................... 26

5. Première installation ....................... 13

• Gérer les enregistrements p. 27
• Sélection de la langue p. 13
• Verrouiller un enregistrement p. 27

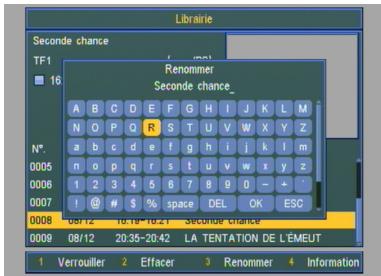

• Renommer un enregistrement p. 27
• Supprimer un enregistrement p. 27
• Recherche des chaînes p. 13
• Calage / Orientation de l’antenne ? p. 14

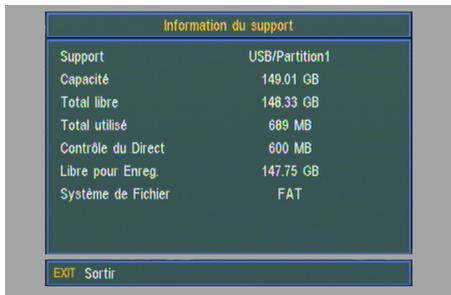

• Information sur le périphérique USB p. 28

6. Utilisation au quotidien .................. 16

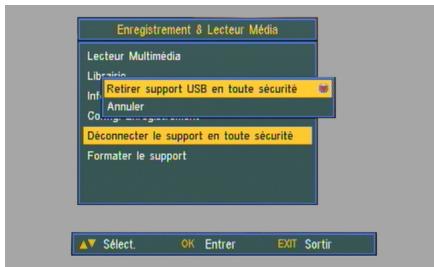

• Déconnecter le périphérique USB p. 28
• Choisir une chaîne de télévision p. 16
• Formater le périphérique USB p. 29
• Avec les touches P+ et P-, ou les touches 0-9 p. 16
• Depuis la liste des chaînes p. 16
• Ajuster le volume audio p. 16

LU 253356943-A DT570_FRA.book Page 4 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre

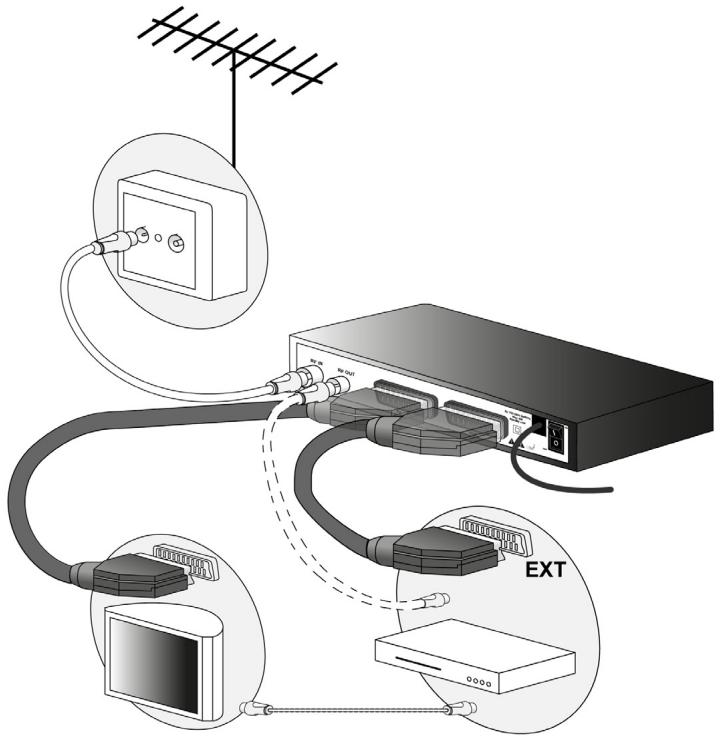

8. Enregistrements Vidéo

sur magnétoscope ou graveur DVD .................................... 30

11. En cas de problème de

• réception p. 43
• Qu'est-ce qu'une réception perturbée en numérique ? p. 44
• Enregistrement spontané sur magnétoscope ou graveur DVD p. 31
• Réception avec antenne d'intérieur ? p. 44
• Programmer un enregistrement sur magnétoscope ou graveur DVD p. 31

12. Garantie ............................................ 45

9. Lecteur Multimédia ......................... 33

13. Spécifications techniques .............. 47

• Formats de fichiers supportés p. 33
• Accéder au Lecteur Multimédia p. 33

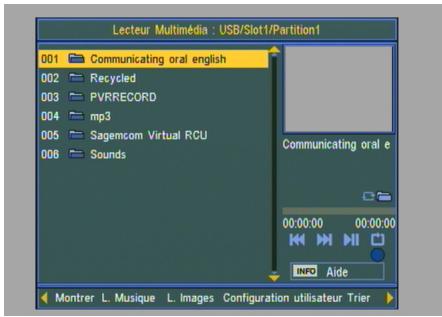

• Naviguer dans le Lecteur Multimédia p. 34
• Trier les fichiers p. 34
• Regarder vos fichiers vidéo p. 34
• Visualiser vos fichiers photo p. 35
• Visualiser des photos p. 35
• Personnaliser les réglages de diaporama p. 35
• Créer et gérer un album photo p. 35
• Écouter vos fichiers audio p. 36
• Écouter des fichiers audio p. 36
• Créer et gérer une playlist musicale p. 36

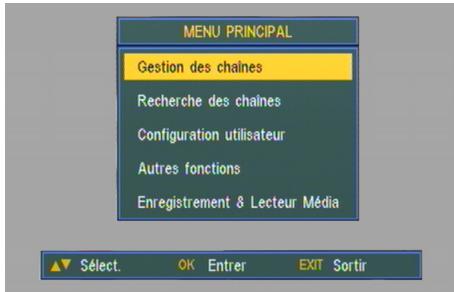

10. Menus d’installation....................... 37

• Configuration utilisateur p. 37
• Sélection de langue p. 37
• Sélection du standard de sortie TV p. 37
• Sélection du format de votre téléviseur p. 38
• Sélection du mode de signaux envoyé à votre téléviseur p. 38
• Activation / Désactivation de la veille automatique p. 38
• Activation / Désactivation de l’Audio description p. 38
• Personnaliser la liste des chaînes p. 39
• Chaînes favorites p. 39
• Modifier la liste des chaînes p. 39
• Verrouillage parental p. 40
• Modifier le code PIN p. 40
• Bloquer ou débloquer des chaînes p. 41
• Activer ou désactiver le verrouillage parental p. 41
• Verrouiller la configuration du récepteur p. 41
• Recherche de chaînes p. 42
• Alimentation antenne intérieure p. 42
• Réinitialisation de votre récepteur p. 42

LU 253356943-A DT570_FRA.book Page 5 Jeudi, 9. décembre 2010 5:09 17 DT570

L'utilisation du récepteur est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement. Emplacement Afin de garantir le bon fonctionnement de votre récepteur, vous devez :

• le placer en intérieur pour le protéger contre la foudre, la pluie, les rayons du soleil,
• le placer dans un endroit sec et bien aéré,
• l’éloigner des sources de chaleur telles des radiateurs, bougies, lampes, etc.
• le protéger contre l'humidité, l'installer sur une surface plane où il ne peut ni tomber ni être à la portée des enfants,
• ne rien placer sur votre récepteur (ceci nuirait à sa bonne ventilation) : les fentes d'aération situées sur le boîtier protègent votre récepteur de la surchauffe. Si vous placez le récepteur dans un compartiment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière du récepteur,
• le brancher directement au secteur, la prise doit se situer à proximité du récepteur et être facile d’accès. Dans tous les cas, avant toute intervention sur le récepteur, assurez-vous que l’interrupteur Marche/Arrêt situé sur la face arrière est en position «0». L'utilisation d'un prolongateur (multiprises) n'est pas recommandée. Avertissements et mesures de sécurité N'OUVREZ JAMAIS LE RÉCEPTEUR ! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.
• Raccordez le récepteur sur le secteur conformément aux instructions d'installation de ce livret et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique).
• Par précaution, en cas de danger, les prises secteur servent de dispositif de sectionnement de l'alimentation 230 V. Elles doivent donc être situées à proximité de l'appareil et être aisément accessibles.
• L’appareil doit être utilisé à une température ambiante comprise entre +5 °C et +40 °C.
• Pour éviter les courts-circuits (risque d’incendie ou d’électrocution), mettez le récepteur à l'abri de l'humidité. Ne placez pas d’objet contenant un liquide (par exemple un vase) sur l’appareil. Tout contact avec un liquide endommagerait votre récepteur et pourrait causer une panne. Si un liquide pénètre dans le récepteur, débranchez-le immédiatement de la prise secteur et prévenez votre revendeur.
• Veillez à ce qu’aucun liquide ou objet métallique ne pénètre dans le récepteur par ses fentes d’aération.

LU 253356943-A DT570_FRA.book Page 6 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre

• Ne remettez pas sous tension le récepteur si celui-ci a récemment été soumis à d’importantes variations de températures.
• Débranchez le récepteur par la prise secteur avant de brancher ou de modifier le branchement à d’autres appareils (téléviseur, magnétoscope, lecteur de DVD, etc.).
• En cas d'orage, il est conseillé de retirer la prise d'antenne et la prise d'alimentation. Même si le récepteur et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
• Seul un personnel agréé par le fabricant peut intervenir sur le récepteur. Le non-respect des mesures de sécurité peut entraîner une perte de garantie. Piles Les piles/batteries peuvent facilement être avalées par les enfants en bas âge. Ne laissez donc pas la télécommande sans surveillance. Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables. Interférences Ne placez pas le récepteur à proximité d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du récepteur et provoquer une perturbation de l'image et du son. Périphériques de stockage USB Ne déconnectez jamais votre périphérique de stockage USB ou disque dur externe lorsqu'une opération de lecture ou d'écriture est en cours (lecture de fichier multimédia, enregistrement de programme...). Vous risqueriez de perdre des données ou d’endommager votre périphérique de stockage. Arrêtez toute opération de lecture ou d'écriture (enregistrement), puis utilisez le menu dédié pour déconnecter votre périphérique de stockage USB ou disque dur externe. Utilisez de préférence un dispositif certifié «USB High Speed» de grande marque pour éviter toutes surprises. Entretien du récepteur Nettoyez votre récepteur avec un chiffon doux et non pelucheux. N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pourraient endommager la surface du récepteur.

LU 253356943-A DT570_FRA.book Page 7 Jeudi, 9. décembre 2010 5:09 17 DT570

La préservation de l'environnement est une préoccupation essentielle de Sagemcom. Sagemcom a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination. Signification des logos présents sur le produit et l’emballage La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas être jetés avec les déchets non-triés. La présence de ce logo signifie que l’emballage est recyclable et ne doit donc pas être jeté avec les déchets non-triés. La présence de ce logo (point vert) signifie qu’une cotisation est versée à un organisme national agréé pour améliorer la récupération et le recyclage des emballages. La présence de ce logo sur les éléments plastiques signifie qu’ils sont recyclables et qu’ils ne doivent pas être jetés avec les déchets non-triés. Recyclage et élimination du produit Pour faciliter le recyclage, respectez les règles de tri mises en place pour les déchets d'emballages. Si votre produit contient des piles/batteries, elles ne doivent en aucun cas être jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés. La réglementation européenne exige que les produits appartenant à la famille des équipements électriques et électroniques ( ) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.)
• dans les points de distribution en cas d’achat d’un équipement équivalent (système de reprise gratuite prévu). Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

LU 253356943-A DT570_FRA.book Page 8 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Directive européenne relative aux déchets d’équipements électriques et électroniques (DEEE) Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à éliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique. En vue de se conformer à cette directive, qui s’applique aux EEEs vendus après le 13/08/2005, votre récepteur sera repris gratuitement et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l’environnement seront recyclés. Directive européenne relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS) Votre récepteur ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement être retirées. Remarque : les piles/batteries ne doivent en aucun cas être jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés. Consommation électrique du récepteur Afin de réduire la consommation de votre récepteur, nous vous recommandons de le mettre en veille lorsque vous ne l’utilisez pas. Si vous prévoyez de ne pas utiliser votre récepteur pendant une période prolongée, nous vous recommandons de l’éteindre complètement et de le débrancher de la prise secteur. Par défaut, votre récepteur est paramétré pour se mettre en veille automatiquement au bout de 3 heures d’inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramètrage.

LU 253356943-A DT570_FRA.book Page 9 Jeudi, 9. décembre 2010 5:09 17 DT570

Contenu de l’emballage Votre nouvel équipement inclut : Repère Description

1 Récepteur de Télévision Numérique Terrestre

1 télécommande et 2 piles AAA - LR03

ce livret utilisateur

LU 253356943-A DT570_FRA.book Page 10 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Face avant du récepteur Repère

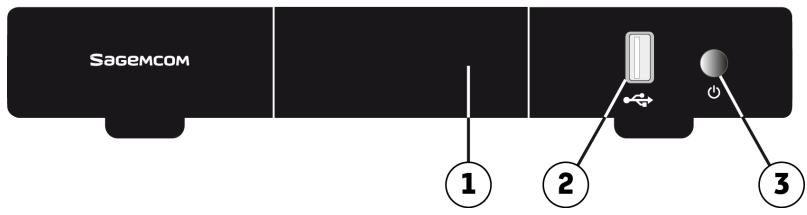

Description Voyant d’état :

• Eteint : le récepteur est hors tension.
• Rouge : le récepteur est en veille.
• Vert : le récepteur est en fonctionnement.

Port USB High speed *peut aussi alimenter les disques durs auto-alimentés

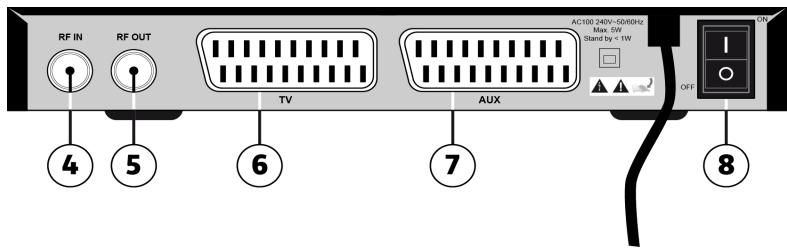

Allumer/Mettre en veille le récepteur. Face arrière du récepteur Repère Description

Prise Péritel TV (vers téléviseur)

Prise Péritel AUX (vers équipement d’enregistrement analogique, qualité SD)

Interrupteur général d’alimentation électrique

LU 253356943-A DT570_FRA.book Page 11 Jeudi, 9. décembre 2010 5:09 17 DT570 Télécommande Touche Fonctions

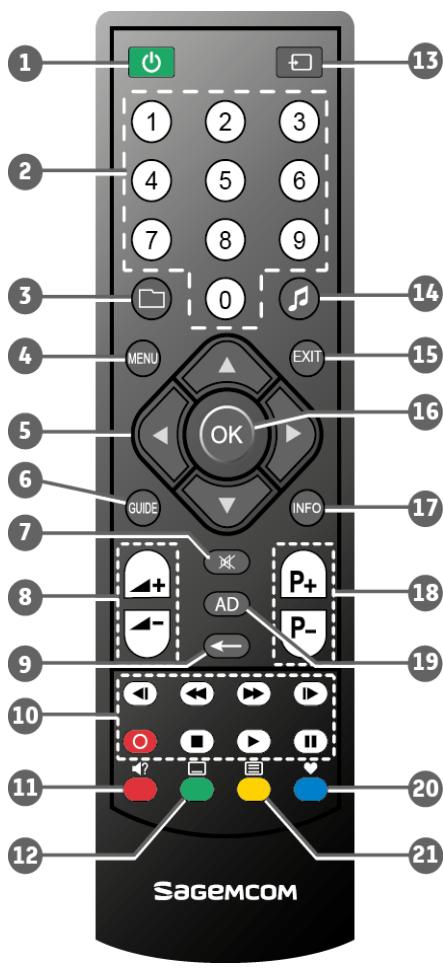

Allumer / Mettre en veille le récepteur.

Accéder aux chaînes et à différents choix contextuels.

Accès direct aux enregistrements.

Se déplacer sur une page, un menu, etc.

Afficher le guide électronique des programmes.

Revenir sur la chaîne précédente.

Touches de contrôle du magnétoscope numérique (source USB).

Sélectionner la piste audio.

Sélectionner les sous-titres.

Basculer du mode TV au mode récepteur.

Passer du mode TV au mode radio (si diffusé).

Sortir d’un écran, d’un mode.

Afficher la liste des chaînes, valider une fonction ou une option.

Afficher les informations sur un programme.

Changer de chaîne. Activer / Désactiver l’audio description (si diffusée).

La fonction doit être activée pour être accessible (voir Activation / Désactivation de l’Audio description, page 38).

Accéder aux chaînes favorites.

Afficher le mode Télétexte. Touches de couleur : Accéder à des choix contextuels. Piles La télécommande nécessite deux piles AAA 1.5V pour son fonctionnement. Lors de l'installation des piles, veuillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

LU 253356943-A DT570_FRA.book Page 12 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre

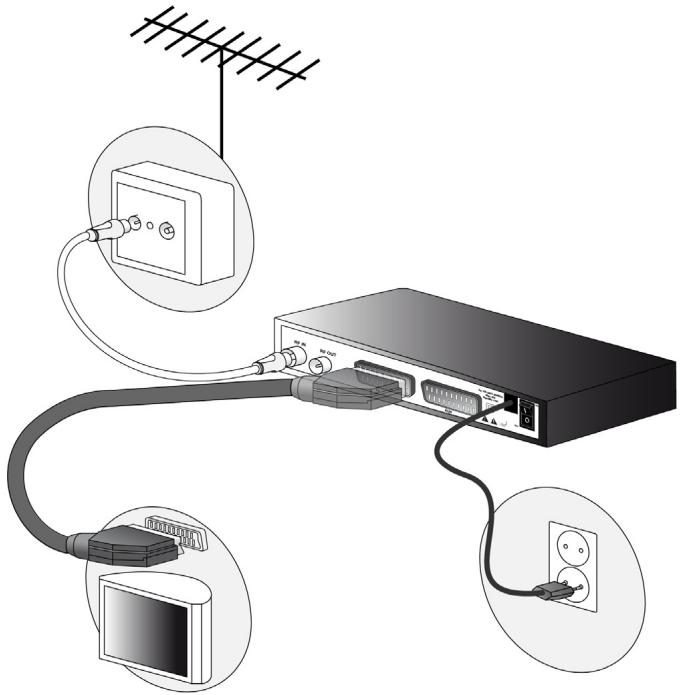

Avant de commencer la mise en service du récepteur, assurez-vous que la livraison est complète (voir Contenu de l’emballage, page 9). Assurez-vous que tous les appareils à raccorder (récepteur, téléviseur, etc.) sont débranchés du secteur et hors tension.

Connectez d'abord votre câble antenne à la prise RF IN de votre récepteur.

Branchez ensuite le câble Péritel sur la prise TV de votre récepteur, et reliez-le à votre téléviseur.

Branchez votre décodeur sur le secteur.

Commutez l’interrupteur sur la position I. Le voyant rouge en façade s’allume.

Appuyez sur le bouton poussoir en façade ou sur la touche Le voyant passe au vert. de la télécommande. Note Si vous utilisez une antenne intérieure avec amplificateur, il vous est possible d’alimenter l’antenne via le récepteur (+5VCC, 50mA). Dans le menu ''Recherche de chaînes'', paramétrez ''Alimentation Antenne'' sur ''Activé'' (voir Alimentation antenne intérieure, page 42).

LU 253356943-A DT570_FRA.book Page 13 Jeudi, 9. décembre 2010 5:09 17 DT570

5. Première installation

Après avoir correctement raccordé le récepteur, vous devez exécuter une première installation.

Allumez votre téléviseur. Un menu de sélection de langue et pays de fonctionnement s'affiche sur l'écran de votre téléviseur. Si ce n'est pas le cas, vérifiez les connexions péritel et/ou forcez le mode "A/V" ou "EXT" de votre téléviseur (voir la notice de votre téléviseur). Sélection de la langue

La langue française, ainsi que la France sont proposées par défaut. Pour modifier la langue, sélectionnez le réglage avec les touches , puis utilisez les touches sélectionner une autre langue à votre convenance.

Appuyez sur la touche pour pour descendre sur «OK» et appuyez sur la touche OK

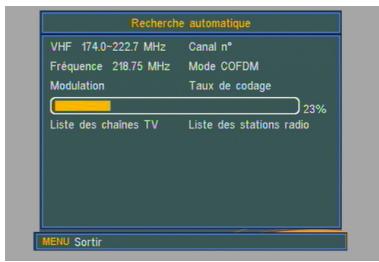

Recherche des chaînes

La recherche automatique des chaînes démarre.

A l'issue de cette recherche, votre récepteur affichera la première chaîne de la TNT trouvée.

• Si la recherche automatique n'a pas trouvé toutes les chaînes, ou n'en trouve aucune, vous devez sans doute revoir l'installation de votre antenne (voir page 14).
• Si aucune chaîne n'est trouvée après l'amélioration, votre lieu d'habitation n'est probablement pas encore couvert par la TNT. A ce stade, l'installation de base est terminée. Vous pouvez désormais utiliser le récepteur et profiter des chaînes de la TNT ! Pour paramétrer votre récepteur selon vos besoins, reportez-vous à la section Menus d’installation, page 37.

LU 253356943-A DT570_FRA.book Page 14 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Calage / Orientation de l’antenne ? Si votre lieu d'habitation est couvert par la TNT, et que votre récepteur ne trouve aucune chaîne lors de l'installation, il est probable que l'émetteur sur lequel votre antenne pointe actuellement n'émet qu'en analogique. Dans ce cas, vous devez changer l'orientation de votre antenne. Cas n°1 : Vous connaissez un numéro de canal qui émet dans votre région

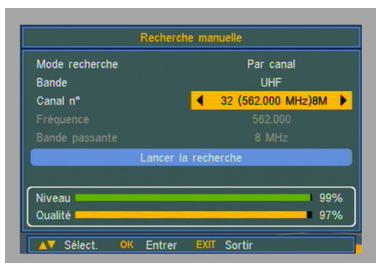

Allez dans MENU > Recherche des chaînes > Recherche manuelle.

Descendez sur la troisième ligne et sélectionnez avec les flèches le numéro de canal qui émet dans votre région.

Patientez quelques secondes et observez les graphes de Qualité et Niveau.

Tournez doucement votre antenne pour obtenir le signal maximal. Lorsque vous vous approchez de la direction de l'émetteur, le Niveau doit d'abord augmenter, puis la Qualité.

Vous devez obtenir une qualité d'au moins 65% pour avoir une image stable.

Si la barre de graphe Niveau est grisée, l’antenne est probablement orientée dans la mauvaise direction.

Si la Qualité n'augmente jamais, vous avez sans doute sélectionné un mauvais numéro de canal, ou l'émetteur est trop éloigné de votre lieu d'habitation.

Une fois le Niveau et la Qualité maximaux atteints, fixez votre antenne.

Lancez ensuite une recherche complète en allant dans MENU > Recherche des chaînes > Recherche automatique. Cas n°2 : Vous recevez les chaînes analogiques, mais ne connaissez pas l'état de couverture de la TNT dans votre région Si vous êtes certain que vous habitez dans une zone couverte par la TNT, mais que vous ne savez pas sur quels canaux les chaînes en numérique sont diffusées, nous vous suggérons de procéder comme suit :

Procurez-vous une antenne UHF à grand gain (au moins 15 dB) et connectez-la directement à l'entrée RF IN de votre récepteur.

Pointez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (en allant dans MENU > Recherche des chaînes > Recherche automatique).

Si vous trouvez avec la nouvelle antenne les chaînes que vous ne trouviez pas avec l'ancienne, remplacez tout simplement l'ancienne par la nouvelle.

Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, répétez l'opération ; vous devriez finir par recevoir quelques nouvelles chaînes.

LU 253356943-A DT570_FRA.book Page 15 Jeudi, 9. décembre 2010 5:09 17 DT570

Placez-vous alors sur l'une de ces nouvelles chaînes puis, appuyez deux fois sur la touche INFO pour afficher l'indicateur de signal. Tournez doucement l'antenne à droite ou à gauche pour obtenir le niveau de signal maximal. Une fois atteint, fixez votre antenne.

Faites à nouveau une recherche automatique de chaînes. Réception Ci-après vous trouverez les 3 raisons justifiant le remplacement de l'antenne :

• Votre antenne et vos câblages actuels ne conviennent pas à la réception de la diffusion numérique en raison de leur âge ou de leur état.
• Dans votre région, les chaînes numériques sont émises sur une bande de fréquence différente de la bande de fréquence analogique et votre antenne ne peut pas les recevoir.
• Les nouvelles chaînes numériques sont émises via une autre tour d'émission. Dans ce cas, il est nécessaire de réorienter votre antenne. Autrement, vous pouvez également raccorder une seconde antenne à votre système. Pour de plus amples informations, veuillez contacter votre revendeur spécialisé.

LU 253356943-A DT570_FRA.book Page 16 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre

6. Utilisation au quotidien

Choisir une chaîne de télévision Avec les touches P+ et P-, ou les touches 0-9 Appuyez sur les touches

, pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour accéder directement à la chaîne désirée. Vous pouvez revenir sur la chaîne précédemment vue en appuyant sur la touche

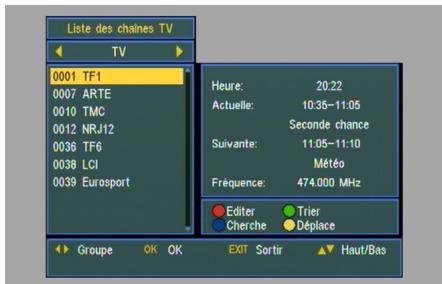

Depuis la liste des chaînes Appuyez sur la touche OK chaînes. Utilisez les touches

pour afficher la liste des pour parcourir la liste. Pour regarder une chaîne, sélectionnez-la et appuyez sur la touche OK

Ajuster le volume audio Volume : vous pouvez régler le volume avec les touches

Mode muet : le son se coupe si vous appuyez sur la touche nouveau sur cette même touche.

. Le son revient si vous appuyez à Bandeau d’information Si vous désirez obtenir plus d’informations sur le programme ou la chaîne, appuyez sur la touche INFO pour basculer d’un type d’information au suivant parmi ceux disponibles :

• bandeau d’information affichant la programmation en cours et la suivante ;
• résumé du programme en cours (si disponible) ;
• caractéristiques techniques et niveau de signal pour la chaîne en cours. Enfin un appui supplémentaire permet de sortir de l’écran d'information.

LU 253356943-A DT570_FRA.book Page 17 Jeudi, 9. décembre 2010 5:09 17 DT570 Guide électronique des programmes (EPG) Le guide électronique des programmes (EPG) propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les chaînes, les informations peuvent donc ne pas être disponibles sur la totalité des chaînes. Appuyez sur la touche GUIDE programmes. de votre télécommande pour accéder au guide électronique des Le guide électronique des programmes affiche alors :

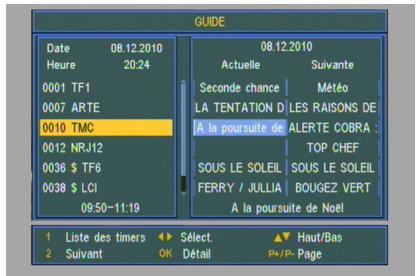

• la liste des chaînes dans la partie gauche,
• le nom de l'émission courante, et le nom de l'émission suivante pour chaque chaîne. Vous pouvez sélectionner une émission avec les touches

, et visualiser la chaîne en appuyant sur la touche OK

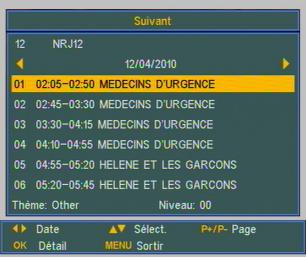

Note Vous serez amené(e) à parcourir la liste des chaînes avec les touches

pour mettre à jour les informations. Sur les chaînes émettant un guide des programmes des émissions à venir, vous pouvez appuyer sur la touche 2 pour y accéder. Pour information, à l'heure où cette notice est rédigée, seules TF1, Canal+, M6, W9, NT1, NRJ12... émettent ce type d'information. Choix de la langue audio Certaines chaînes diffusent, à certains moments, leurs programmes dans plusieurs langues (par exemple : Arte). Pour modifier la langue du programme en cours, procédez comme suit :

Appuyez sur la touche rouge

Sélectionnez la langue souhaitée parmi la liste proposée avec les touches

Appuyez de nouveau sur la touche rouge pour quitter cet écran.

LU 253356943-A DT570_FRA.book Page 18 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Choix des sous-titres Certaines chaînes diffusent, à certains moments, des sous-titres en standard vidéo. Pour les activer :

1. Appuyez sur la touche verte

Sélectionnez l'option Standard vidéo sur la ligne Sous-titrage avec les touches

Si la ligne Langue :

• est grisée, la chaîne ne diffuse pas de sous-titres.
• affiche, par ex, fra (1/2), la chaîne diffuse des sous-titres en 2 langues, dont la courante est le Français. Appuyez de nouveau sur la touche verte pour quitter cet écran. Audio description La fonction d’Audio Description est dédiée aux personnes mal ou nonvoyantes ; elle leur offre en effet une description orale de ce qui se passe à l’écran. Ce service d’accessibilité est de plus en plus proposé par les grandes chaînes nationales, et à terme devrait être disponible pour tous les programmes. Pour pouvoir bénéficier de cette fonctionnalité, vous devez au préalable l’activer dans les réglages du récepteur (Activation / Désactivation de l’Audio description, page 38). Pour activer / désactiver la fonction pour le programme en cours (si disponible), appuyez sur la touche de la télécommande. Veuillez noter que la touche n’aura aucun effet si la fonctionnalité n’est pas activée dans les réglages du récepteur. Changer la liste des favoris Appuyez sur la touche bleue pour changer de liste, à condition que vous ayez créé votre liste de chaînes favorites (voir Chaînes favorites, page 39). Sélectionnez la liste souhaitée avec les touches

Pour revenir sur la liste complète des chaînes, sélectionnez la liste de chaînes ''TV''. Choisir une chaîne de radio Outre des chaînes TV, la TNT permet également de diffuser des radios. Si au moins une radio est diffusée, dès que vous appuyez sur la touche , vous passez au mode Radio. Dès lors, la touche OK fait apparaître la liste des radios, et vous ne voyez plus d'images à l'écran. S'il n'y a pas de radios diffusées (c'est le cas actuellement en France), la touche reste inactive. Note A l'heure où cette notice est rédigée, ce mode de diffusion n'est pas encore disponible en France.

LU 253356943-A DT570_FRA.book Page 19 Jeudi, 9. décembre 2010 5:09 17 DT570 Télétexte Certaines chaînes diffusent un magazine télétexte (Ex: TF1, à l'heure où cette notice est rédigée). Pour y accéder, appuyez sur la touche jaune

Pour accéder aux pages Télétexte, servez-vous des touches numériques, des touches de couleur, ou des touches

Utilisez la touche EXIT pour sortir de ce menu. Commutation TV Appuyez sur la touche sortie Péritel TV : de votre télécommande pour forcer la commutation des signaux sur la

• Un premier appui permet de commuter de la vidéo du récepteur vers la vidéo du téléviseur.
• Un second appui permet de revenir à la vidéo du récepteur. Note Si vous avez raccordé votre lecteur DVD ou magnétoscope sur la prise Péritel AUX, le lancement de lecture fait basculer automatiquement la vidéo sur ce dernier. Connecter un périphérique de stockage USB En connectant un périphérique de stockage USB au récepteur et qu’il est détecté (signalé par un symbole à l’écran), vous pourrez utiliser les fonctions Magnétoscope numérique (enregistrement de programme et Contrôle du direct) et Lecteur Média (visionner vos fichiers audio, vidéo et photo). Connectez / Déconnectez votre périphérique avec soin (voir Utiliser le Magnétoscope Numérique (enregistrements Vidéo sur USB), page 20). Magnétoscope numérique Dès lors qu’un périphérique de stockage USB est connecté au récepteur et qu’il est détecté (signalé par un symbole à l’écran), vous pourrez enregistrer vos émissions préférées. Appuyez sur la touche Enregistrer pour lancer l’enregistrement du programme en cours. Vous pourrez par la suite visualiser les programmes enregistrés en appuyant sur la touche Visionner les enregistrements, page 26).

(voir LU 253356943-A DT570_FRA.book Page 20 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre

7. Utiliser le Magnétoscope Numérique

(enregistrements Vidéo sur USB) Note Les fonctions décrites dans ce chapitre sont uniquement accessibles si un périphérique de stockage USB ou un disque dur externe est connecté sur le port USB du récepteur (voir Face avant du récepteur, page 10). En connectant un périphérique de stockage USB ou un disque dur externe, votre récepteur devient un véritable magnétoscope numérique. Vous pouvez alors utiliser la fonction de Contrôle du direct (également connue comme ''Mode différé'' ou ''Timeshifting''). Vous pouvez surtout enregistrer spontanément ou programmer l’enregistrement de vos émissions préférées sur votre périphérique USB, pour les visionner ultérieurement selon vos envies. L’étendue des possibilités dépend bien évidemment de la capacité du périphérique connecté sur le récepteur, mais également de sa vitesse d’écriture / lecture. Note Pour vous donner une idée de l’espace disque requis, aidez-vous des valeurs suivantes :

• 10 minutes de mémoire tampon (Contrôle du direct) nécessite 0,6 Go.
• 10 minutes d’enregistrement d’un programme en qualité minimale (piste audio courante) nécessite 0,3 Go.
• 10 minutes d’enregistrement d’un programme en qualité optimale (avec toutes les pistes audio) nécessite 0,6 Go. Pour profiter de ces fonctionnalités, vous devez avant tout activer et paramétrer les réglages du Magnétoscope numérique. Vous trouverez également dans cette section les fonctions à utiliser pour réaliser les opérations suivantes :
• consulter les informations techniques du périphérique USB,
• déconnecter le support (périphérique USB) en toute sécurité,
• formater le support.

LU 253356943-A DT570_FRA.book Page 21 Jeudi, 9. décembre 2010 5:09 17 DT570 Qu’est-ce que le Contrôle du direct ? La fonction de ''Contrôle du direct'' (également connue sous le nom de ''Mode Différé'' ou ''Timeshifting'') permet de suspendre momentanément un programme, parce que vous êtes dérangé(e), pour le reprendre plusieurs minutes plus tard. Ce mode d’enregistrement est rendu possible par le fait que dès que vous appuyez sur la touche Pause , le récepteur enregistre en continu et en arrière plan le programme en cours pendant une durée définie (ex: 30 minutes), créant ainsi une mémoire du programme disponible en cas de besoin (ex : en cas de dérangement). Cet enregistrement glissant (également appelée ''mémoire tampon'' ou ''buffer'') se réinitialise dès que vous changez de chaîne et doit être paramétré. Pour pouvoir utiliser cette fonction de ''Contrôle du direct'', vous devez au préalable l’activer et la paramétrer (voir Paramétrer le Magnétoscope Numérique, page 22). Bien choisir le périphérique USB à utiliser? La fonction Magnétoscope numérique ne demandera pas autant d’espace de stockage si vous enregistrez une seule ou plusieurs émissions, de manière ponctuelle, journalière, etc. En fonction de vos besoins d’utilisation, nous vous conseillons d’opter pour différents types de supports USB. Ceux-ci doivent dans tous les cas être certifiés «USB High Speed». Si vous utilisez de manière ponctuelle les fonctions d’enregistrement, une simple clé USB de moins de 4 Go suffira. Si au contraire vous souhaitez enregistrer plus régulièrement et utiliser le Contrôle du direct, optez plutôt pour un périphérique de stockage d’une capacité supérieure à 4 Go. Enfin, si vous enregistrez périodiquement et que les enregistrements sont de taille importante (de longue durée ou en qualité optimale), nous vous recommandons vivement d’utiliser un disque dur externe équipé de son bloc secteur dédié. Note Malgré nos efforts pour vous fournir un produit compatible avec la plupart des périphériques certifiés «USB High Speed», il ne nous est pas possible de tester tous les produits disponibles sur le marché, et ne pouvons donc garantir la disponibilité de l’ensemble des fonctionnalités. Par conséquent, veuillez nous excuser si votre périphérique ne fonctionne pas de façon optimale.

LU 253356943-A DT570_FRA.book Page 22 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Paramétrer le Magnétoscope Numérique Pour accéder à la configuration du magnétoscope numérique, appuyez sur la touche MENU puis sélectionnez les menus Enregistrement & Lecteur Média > Config. Enregistrement. Configurez au mieux les réglages en fonction du support USB utilisé, de ses capacités, et de vos besoins en enregistrement. Une fois vos réglages effectués, appuyez sur la touche EXIT menu. pour mémoriser vos sélections et quitter le Spécifier le stockage préféré En fonction du périphérique connecté sur le port USB, sélectionnez si votre support est partitionné la partition sur laquelle vous souhaitez stocker les enregistrements. Activer / Paramétrer le Contrôle du direct Pour activer la fonction de Contrôle du Direct, sélectionnez avec les touches l’état ''Activé''. Dans Plage du Contrôle Direct, sélectionnez la durée maximale d’enregistrement glissant dédié au Contrôle du direct, entre 10 et 60 minutes. Exemple :si vous spécifiez 10 minutes, le récepteur gardera une mémoire tampon de 10 minutes, dédiée au contrôle du direct. N’oubliez pas que la mémoire tampon se réinitialise dès que vous changez de chaîne. Sélectionnez donc judicieusement la valeur. Le réglage Sauver tampon du Direct vous permet, si vous enregistrez spontanément un programme que vous êtes en train de visionner, et qu’une partie du programme est dans la mémoire tampon, d’inclure automatiquement cette partie dans l’enregistrement final. Exemple : vous regardez un programme et 5 minutes après le début, vous décidez de l’enregistrer en appuyant sur la touche Enregistrer . Si vous avez activé la sauvegarde de la mémoire tampon, les 5 premières minutes sont incluses dans l’enregistrement. Si vous avez désactivé la sauvegarde de la mémoire tampon, le programme est enregistré à partir du moment où vous avez appuyé sur la touche Enregistrer

Définir la qualité d’enregistrement Utilisez le réglage Type d’enregistrement pour définir la qualité d’enregistrement la plus adaptée à la capacité :

• Avec toutes informations : les programmes sont enregistrés avec toutes leurs pistes audio. Chaque enregistrement sera archivé sur le support USB au format *.dvr avec pour nom la date, la durée, la chaîne et le nom du programme enregistré. Ce type d’enregistrement est le plus gourmand en taille de fichier.
• Piste audio courante seule : les programmes sont enregistrés simplement tels qu’ils sont diffusés, au format MPEG dans la langue audio courante. Ce type d’enregistrement est le moins gourmand en taille de fichier.

LU 253356943-A DT570_FRA.book Page 23 Jeudi, 9. décembre 2010 5:09 17 DT570 Mode Différé / Mode Direct Note Cette fonction est uniquement disponible si un périphérique USB est connecté et que vous l’avez configurée dans les réglages Magnétoscope Numérique (voir Paramétrer le Magnétoscope Numérique, page 22). Pause / Play du direct Vous regardez un programme et vous souhaitez faire une pause sans en manquer la suite ? Appuyez sur la touche Pause

Un bandeau d’information apparaît avec le décalage Différé/Direct (Timeshift) : - A : Position de lecture dans le contrôle du direct (pause, play, avance/retour rapide, etc.). - B : Représentation de la position dans le contrôle du direct - C : Position de lecture courante dans le programme en différé - D : Décalage total entre le programme Différé/Direct - E : Indication du mode Différé [Timeshifting]/Direct [Live] - F : Pourcentage de l’espace disque disponible sur la partition du périphérique USB connecté Pour reprendre le programme en cours, appuyez sur la touche Play

Retour rapide Vous pouvez vous déplacer rapidement en arrière avec la touche

Sur le bandeau, le décalage Différé/Direct affiché augmente alors. En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (jusqu'à 24 fois la vitesse nominale). Vous pouvez ainsi revenir jusqu’au début de la mémoire tampon (définie dans les réglages Magnétoscope numérique). Avance rapide Vous pouvez vous déplacer rapidement en avant avec la touche . Sur le bandeau, le décalage Différé/Direct affiché diminue alors. En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (Jusqu'à 24 fois la vitesse nominale). Si vous restez en avance rapide, vous finirez par retrouver le direct. Stop Vous pouvez à tout moment quitter le mode Différé et revenir au mode Direct. Pour cela, appuyez sur la touche Stop . La mémoire tampon sera alors perdue.

LU 253356943-A DT570_FRA.book Page 24 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Enregistrement spontané sur USB Pour enregistrer un programme spontanément, pendant que vous le regardez, appuyez tout simplement sur la touche Enregistrer La mention REC (G) apparaît dans le bandeau d’information du programme. Par défaut, le récepteur enregistre pour une durée de 2 heures. Si vous souhaitez spécifier une autre durée, appuyez à nouveau sur la touche Enregistrer : une fenêtre s’ouvre et vous invite à préciser la durée d’enregistrement. Saisissez la valeur souhaitée à l’aide des touches numériques de la télécommande, puis validez avec la touche OK

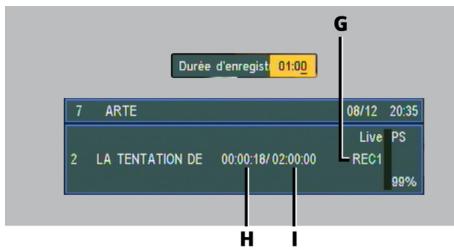

La durée effective d’enregistrement (H) apparaît à côté du nom du programme, suivie de la durée prévue totale d’enregistrement (I). Une fois l’enregistrement terminé, vous pourrez le visionner depuis le menu Librairie (voir Visionner les enregistrements, page 26). Arrêter un enregistrement en cours Pour arrêter un enregistrement en cours, appuyez sur la touche Stop Confirmez l’arrêt en sélectionnant l’option adéquate et appuyez sur la touche OK

LU 253356943-A DT570_FRA.book Page 25 Jeudi, 9. décembre 2010 5:09 17 DT570 Programmer un enregistrement sur USB Le récepteur dispose d’une fonction Minuterie qui s’avérera particulièrement utile pour programmer l’enregistrement de vos émissions préférées. Grâce à cette fonction, vous programmez en effet le récepteur afin qu’il se «réveille» (sortie de veille) à une date et heure de votre choix, et ce à la fréquence de votre choix. Veillez donc à ce que votre périphérique de stockage USB ou disque dur externe soit connecté au moment d’enregistrer. Vous pouvez créer jusqu’à 8 minuteries. Pour accéder à la fonction Minuterie, appuyez sur la touche MENU utilisateur > Programmation évènements > Mode évènements. , puis sélectionnez Configuration Pour créer une minuterie, procédez comme suit :

Dans Numéro, sélectionnez avec les touches

Dans Mode, sélectionnez la fréquence de répétition désirée avec les touches

un numéro libre. La première fois, choisissez 1.

Une fois : une fois seulement à l’heure et à la date programmés. Quotidien : à l’heure programmée, tous les jours de la semaine et toutes les semaines. Hebdomadaire : une fois par semaine à l’heure programmée et au jour de la semaine programmé. Mensuel : une fois par mois à l’heure et à la date programmées (ex : tous les 15 du mois).

Si nécessaire, dans Service, sélectionnez avec les touches le type de chaîne que vous souhaitez enregistrer : TV ou Radio. La sélection est uniquement disponible si des chaînes radio sont diffusées.

Dans Programme, appuyez sur la touche OK chaîne que vous souhaitez enregistrer.

En fonction de la fréquence d’enregistrement que vous avez définie, sélectionnez le mois, la date et/ou le jour désirés.

Saisissez l'Heure de début de votre émission et sa Durée. Appuyez d'abord sur la touche OK saisissez l'heure au format HH:MM puis la durée en minutes avec les touches numériques, puis validez avec la touche OK puis sélectionnez avec les touches

Activez l’option Enregistrement sur USB. Attention, si vous ne l’activez pas, le programme ne sera pas enregistré sur le périphérique USB connecté mais le signal sera transmis sur la prise péritel AUX du récepteur (par exemple vers magnétoscope).

Une fenêtre de confirmation apparaît : sélectionnez Oui, puis validez avec la touche OK

10. Pour quitter tous les menus, appuyez plusieurs fois sur EXIT

11. Veillez à ce que votre périphérique de stockage USB ou disque dur externe soit connecté au moment

d’enregistrer. Pour modifier une minuterie existante, sélectionnez son numéro d’événement et apportez les modifications souhaitées. Pour supprimer une minuterie existante, sélectionnez son numéro d’événement et attribuez-lui le mode «Désactivé».

LU 253356943-A DT570_FRA.book Page 26 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Visionner les enregistrements Pour accéder à la liste de vos enregistrements, appuyez sur la touche accéder en appuyant sur la touche MENU Lecteur Média > Librairie. . Vous pouvez également y puis en sélectionnant les menus Enregistrement & La liste des programmes enregistrés apparaît à l’écran. Pour naviguer dans la liste des enregistrements, utilisez les touches

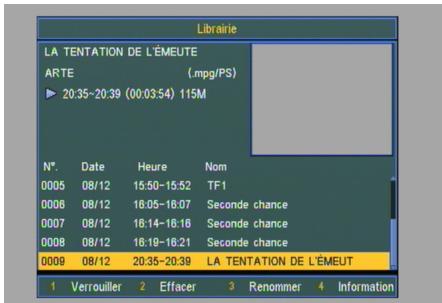

Lorsque vous sélectionnez un enregistrement, ses informations

aperçu apparaissent automatiquement. Pour afficher plus d’informations sur un enregistrement, sélectionnez-le avec les touches , puis appuyez sur la touche 4 de la télécommande. La quantité d’informations affichée dépend de celles fournies par le diffuseur, et de la qualité d’enregistrement que vous avez définie pour votre magnétoscope numérique (.dvr/TS pour qualité optimale ou .mpeg/PS pour qualité minimale). Pour démarrer la lecture d’un enregistrement, sélectionnez-le avec les touches sur la touche OK

Si l’enregistrement est verrouillé, vous devrez obligatoirement saisir le code PIN du récepteur pour pouvoir le visionner. En mode lecture (''Playback''), les actions suivantes sont disponibles :

• utilisez les touches

pour vous déplacer dans le programme enregistré.

• utilisez les touches pour passer directement à l’enregistrement précédent / suivant.
• appuyez sur pour arrêter la lecture et revenir sur la liste des enregistrements. Pour fermer la liste des enregistrements et quitter ce menu, appuyez sur la touche EXIT

LU 253356943-A DT570_FRA.book Page 27 Jeudi, 9. décembre 2010 5:09 17 DT570 Gérer les enregistrements Pour gérer vos enregistrements, appuyez sur la touche appuyant sur la touche MENU Librairie. . Vous pouvez également y accéder en puis en sélectionnant les menus Enregistrement & Lecteur Média > Verrouiller un enregistrement Vous pouvez restreindre l’accès à des enregistrements. Ainsi, en verrouillant un enregistrement, vous devrez obligatoirement saisir le code PIN du récepteur pour pouvoir le visionner.

Sélectionnez avec les touches

Appuyez sur la touche 1 de la télécommande. Un enregistrement verrouillé apparaît avec le symbole ''cadenas''. Pour le déverrouiller, appuyez de nouveau sur la touche 1.

l’enregistrement à verrouiller.

Une fenêtre de confirmation apparaît : sélectionnez Oui, puis validez avec la touche OK

Renommer un enregistrement Par défaut, les enregistrements prennent le nom de l’émission enregistrée (si diffusé) ou à défaut le nom de la chaîne. Vous pouvez toutefois renommer librement vos enregistrements.

Sélectionnez avec les touches renommer.

Appuyez sur la touche 3 de la télécommande. Un clavier virtuel apparaît.

Saisissez le nom souhaité : sélectionnez chaque lettre et appuyez sur la touche OK DEL du clavier virtuel.

l’enregistrement à . En cas d’erreur, utilisez Une fois le nom saisi, sélectionnez OK dans le clavier virtuel et appuyez sur la touche OK

Supprimer un enregistrement Pour supprimer un enregistrement, procédez comme suit :

Sélectionnez avec les touches

l’enregistrement à supprimer.

Appuyez sur la touche 2 de la télécommande. Un enregistrement à supprimer apparaît avec une ''croix''. Pour annuler sa suppression, appuyez de nouveau sur la touche 2.

Répétez l’opération pour chaque enregistrement à supprimer.

Une fois tous les enregistrements à supprimer sélectionnées, appuyez sur EXIT Une fenêtre de confirmation apparaît.

Pour confirmer la suppression, sélectionnez Oui, puis validez avec la touche OK sélectionnez Non.

. Sinon, LU 253356943-A DT570_FRA.book Page 28 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Information sur le périphérique USB Pour visualiser les informations techniques du périphérique de stockage USB ou disque dur externe connecté, appuyez sur la touche MENU Média > Information du support. puis sélectionnez les menus Enregistrement & Lecteur

• Support : Nom de la partition sur laquelle le récepteur enregistre/lit les fichiers.
• Capacité : Taille totale du périphérique USB.
• Total libre : Espace disponible sur le périphérique USB.
• Total utilisé : Espace utilisé sur le périphérique USB.
• Contrôle du direct : Espace dédié sur le périphérique USB à la fonction Contrôle du direct.
• Libre pour Enregistrement : Espace réel disponible aux enregistrements de programmes (espace libre moins espace dédié au Contrôle du direct).
• Système de fichier : Type de partition utilisée (FAT ou NTFS). Déconnecter le périphérique USB Utilisez exclusivement cette fonction pour déconnecter en toute sécurité votre périphérique de stockage USB ou disque dur externe connecté. Attendez que toute opération de lecture ou d’écriture soit terminée avant de déconnecter le périphérique.

Appuyez sur la touche MENU puis sélectionnez les menus Enregistrement & Lecteur Média > Déconnecter le support en toute sécurité.

Appuyez sur la touche OK

Confirmez la déconnexion en sélectionnant l’option

adéquate et appuyez sur la touche OK

Retirez le périphérique.

LU 253356943-A DT570_FRA.book Page 29 Jeudi, 9. décembre 2010 5:09 17 DT570 Formater le périphérique USB Important Cette opération est irréversible, et efface le contenu du périphérique. Toutes les données stockées sur le périphérique seront effacées.

Appuyez sur la touche MENU Formater le support. puis sélectionnez les menus Enregistrement & Lecteur Média >

Appuyez sur la touche OK

Sélectionnez le système de fichiers de votre périphérique, FAT ou NTFS. Référez-vous aux caractéristiques de votre périphérique pour plus d’informations.

Note De façon générale, il est conseillé d’utiliser :

• FAT pour les périphériques de moins de 4 Go ;
• NTFS pour les périphériques de plus de 4 Go.

Pour confirmer le formatage, et donc l’effacement complet des données, sélectionnez Démarrer et appuyez sur la touche OK

L’opération peut prendre plusieurs minutes en fonction de la capacité du support. Veillez à patienter jusqu’à la fin de l’opération pour ne pas endommager votre périphérique.

LU 253356943-A DT570_FRA.book Page 30 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre

8. Enregistrements Vidéo sur magnétoscope ou

graveur DVD Pour enregistrer des programmes sur un magnétoscope ou graveur DVD, vous devez vérifier que :

• le magnétoscope ou graveur de DVD est connecté au récepteur. Pour cela, connectez simplement votre magnétoscope ou graveur de DVD sur la prise péritel AUX de votre récepteur, comme illustré ci-dessous.
• le magnétoscope ou graveur de DVD est programmé pour enregistrer en même temps que le récepteur.
• aucun des appareils n’est éteint à l’heure de l’enregistrement. Placez plutôt les appareils en veille. Note Vous pouvez aussi relier votre récepteur et téléviseur avec un câble d'antenne, sur la prise RF OUT du récepteur. Il vous permettra de continuer à recevoir les chaînes analogiques sur votre téléviseur, et aussi d'enregistrer une émission sur la TNT tout en regardant une chaîne analogique. L'absence de ce câble ne nuit aucunement ni à l'installation, ni à la réception de la TNT.

LU 253356943-A DT570_FRA.book Page 31 Jeudi, 9. décembre 2010 5:09 17 DT570 Enregistrement spontané sur magnétoscope ou graveur DVD Pour enregistrer un programme spontanément :

Commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV (ou 0, EXT, etc.) du magnétoscope.

Évitez toute manipulation pendant l’enregistrement. En effet, le magnétoscope enregistrant la même chose que la chaîne regardée (sur la prise péritel TV), toute modification de son, changement de chaîne, etc., se retrouvera alors également sur l’enregistrement.

Arrêtez l’enregistrement à la fin du programme. En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour lire une cassette ou un DVD :

Mettez votre récepteur en veille en appuyant sur la touche

Lancez simplement la lecture de la cassette. Le magnétoscope prendra alors automatiquement la main sur votre récepteur.

Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope. Programmer un enregistrement sur magnétoscope ou graveur DVD Le récepteur dispose d’une fonction Minuterie qui s’avérera particulièrement utile pour programmer l’enregistrement de vos émissions préférées. Grâce à cette fonction, vous programmez en effet le récepteur afin qu’il se «réveille» (sortie de veille) à une date et heure de votre choix, et ce à la fréquence de votre choix. Pensez donc à programmer le magnétoscope ou graveur de DVD aux mêmes dates, heures et fréquence que les événements que vous créez. Vous pouvez créer jusqu’à 8 minuteries. Pour accéder à la fonction Minuterie, appuyez sur la touche MENU utilisateur > Programmation évènements > Mode évènements. , puis sélectionnez Configuration Pour créer une minuterie, procédez comme suit :

Dans Numéro, sélectionnez avec les touches

Dans Mode, sélectionnez la fréquence de répétition désirée avec les touches

un numéro libre. La première fois, choisissez 1.

Une fois : une fois seulement à l’heure et à la date programmés. Quotidien : à l’heure programmée, tous les jours de la semaine et toutes les semaines. Hebdomadaire : une fois par semaine à l’heure programmée et au jour de la semaine programmé. Mensuel : une fois par mois à l’heure et à la date programmées (ex : tous les 15 du mois).

Si nécessaire, dans Service, sélectionnez avec les touches le type de chaîne que vous souhaitez enregistrer : TV ou Radio. La sélection est uniquement disponible si des chaînes radio sont diffusées.

Dans Programme, appuyez sur la touche OK chaîne que vous souhaitez enregistrer.

puis sélectionnez avec les touches

LU 253356943-A DT570_FRA.book Page 32 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre

En fonction de la fréquence d’enregistrement que vous avez définie, sélectionnez le mois, la date et/ou le jour désirés.

Saisissez l'Heure de début de votre émission et sa Durée. Appuyez d'abord sur la touche OK saisissez l'heure au format HH:MM puis la durée en minutes avec les touches numériques, puis validez avec la touche OK

Désactivez l’option Enregistrement sur USB. Attention, si vous l’activez, le récepteur tentera d’enregistrer le programme sur périphérique USB, connecté ou non, et le signal ne sera pas transmis sur la prise péritel AUX (sur laquelle est connectée le magnétoscope).

Une fenêtre de confirmation apparaît : sélectionnez Oui, puis validez avec la touche OK

10. Pour quitter tous les menus, appuyez plusieurs fois sur EXIT

11. Programmez votre magnétoscope ou graveur de DVD pour qu'il enregistre la chaîne AV aux mêmes

dates, heures et fréquence que la minuterie créée. Pour modifier une minuterie existante, sélectionnez son numéro d’événement et apportez les modifications souhaitées. Pour supprimer une minuterie existante, sélectionnez son numéro d’événement et attribuez-lui le mode «Désactivé».

LU 253356943-A DT570_FRA.book Page 33 Jeudi, 9. décembre 2010 5:09 17 DT570

9. Lecteur Multimédia

Le récepteur vous permet de visionner, lire et gérer les fichiers multimédias stockés sur un périphérique de stockage connecté sur le port USB du récepteur. Vous pourrez alors accéder au gestionnaire de fichiers multimédias du récepteur, appelé Lecteur Multimedia, et utiliser les fonctionnalités suivantes :

• regarder des fichiers vidéo
• visionner des fichiers photo en diaporama, créer un album personnalisé
• écouter des fichiers audio, créer une playlist musicale Formats de fichiers supportés Le gestionnaire de fichiers multimédias peut lire les formats suivants :
• Vidéo : MPEG2 Accéder au Lecteur Multimédia Pour accéder au gestionnaire de fichiers multimédia, procédez comme suit :

Insérez dans le port USB du récepteur situé en façade le périphérique de stockage USB qui contient vos fichiers multimédia.

Le récepteur analyse le contenu du périphérique. Patientez que le récepteur analyse la totalité des fichiers. L’icône clé apparaît quand le récepteur est prêt à vous laisser accéder à votre contenu.

Appuyez sur la touche MENU de la télécommande puis sélectionnez les menus Enregistrement & Lecteur Média > Lecteur Multimedia.

Si besoin, sélectionnez la partition souhaitée et appuyez sur la touche OK

Vous pouvez à tout moment quitter ce menu en appuyant plusieurs fois sur la touche EXIT

LU 253356943-A DT570_FRA.book Page 34 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Naviguer dans le Lecteur Multimédia Le gestionnaire de fichiers multimédias affiche le contenu du périphérique USB connecté. Seuls les fichiers multimedia comptaibles apparaissent à l’écran. Utilisez les touches pour parcourir les fichiers et dossiers contenus dans le périphérique USB connecté. Veuillez noter que si le support contient beaucoup de dossiers/fichiers, le passage d’une page à la suivante peut prendre quelques instants. Chaque fichier est identifié par son format (ex: jpg, mp3, etc.). Une prévisualisation et des informations relatives au fichier s’affichent dans le volet de droite lorsqu’un fichier multimédia est sélectionné. Utilisez les touches pour accéder aux actions disponibles (bas de l’écran). Appuyez sur la touche INFO l’écran précédent ou EXIT pour afficher l’aide sur les actions disponibles, pour revenir à pour quitter le gestionnaire de fichiers multimédias. Trier les fichiers Pour vous aider à trouver le fichier multimédia qui vous intéresse, utilisez la fonction Trier. Utilisez la touche pour sélectionner l’action Trier, et appuyez sur la touche OK

Vous pouvez alors sélectionner un des modes de tri disponibles : par ordre alphabétique (A à Z), par ordre alphabétique (Z à A), afficher les fichiers image en premier, afficher les fichiers audio en premier. Appuyez sur la touche OK pour confirmer. Regarder vos fichiers vidéo Pour regarder un fichier vidéo, sélectionnez-le et appuyez sur la touche OK Plusieurs actions sont alors disponibles : : suspendre momentanément la lecture de la vidéo. : reprendre la lecture de la vidéo.

: se déplacer dans la vidéo.

: passer directement à la vidéo précédente / suivante.

• INFO : afficher / masquer le nom, la résolution et la taille du fichier.

• Stop : arrêter la lecture de la vidéo.

LU 253356943-A DT570_FRA.book Page 35 Jeudi, 9. décembre 2010 5:09 17 DT570 Visualiser vos fichiers photo Visualiser des photos Pour afficher une photo en mode plein écran, sélectionnez-la et appuyez sur la touche OK . Si d’autres fichiers photos se trouvent dans le même dossier, un diaporama se lance alors automatiquement. Plusieurs actions sont alors disponibles :

: suspendre momentanément le diaporama sur une photo.

: reprendre la lecture d’un diaporama en pause.

: passer manuellement d’une image à une autre. : faire tourner l’image d’un quart de tour. : afficher / masquer le nom, la résolution et la taille du fichier.

• OK : ''zoomer'' sur l’image (x2, x4, x8, x16). Utiliser

• Stop : arrêter le diaporama. pour se déplacer dans l’image. Personnaliser les réglages de diaporama Pour personnaliser les réglages de diaporama à votre convenance, utilisez la touche sélectionner l’action Configuration utilisateur, et appuyez sur la touche OK pour

• Durée de pause : sélectionnez la durée d’affichage des photos dans un diaporama (2 à 10 secondes).
• Répétition : activez / désactivez la lecture en boucle des diaporamas.
• Effet diaporama : sélectionnez l’effet de transition souhaité entre les photos d’un diaporama. Sélectionnez OK et appuyez sur la touche OK pour mémoriser vos réglages. Créer et gérer un album photo Vous pouvez créer un diaporama de vos photos favorites. Pour cela, sélectionnez les photos désirées et appuyez sur la touche 2 de la télécommande. Les fichiers image/photos marquées comme favorites apparaissent avec une ''coche''. Appuyez de nouveau sur cette touche pour déselectionner un favori. Pour lancer le diaporama de cet album, utilisez la touche appuyez sur la touche OK pour sélectionner l’action L. Photos et . Vous pouvez également utiliser l’action Montrer. Pour modifier la composition de votre album, utilisez la touche appuyez sur la touche OK pour sélectionner l’action L. Photos et . Utilisez alors les touches de couleur pour lancer le diaporama, retirer des photos de l’album, ou vider l’album. Appuyez sur la touche EXIT apportées.

pour mémoriser les modifications LU 253356943-A DT570_FRA.book Page 36 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Écouter vos fichiers audio Écouter des fichiers audio Pour écouter un fichier audio, sélectionnez-le et appuyez sur la touche OK . Si d’autres fichiers audio se trouvent dans le même dossier, le lecteur les jouera les uns après les autres automatiquement. Plusieurs actions sont alors disponibles : : suspendre momentanément l’écoute du fichier audio. : reprendre l’écoute du fichier audio en pause.

: passer manuellement d’un fichier audio à un autre.

• Stop : arrêter l’écoute du fichier audio. Créer et gérer une playlist musicale Vous pouvez créer une playlist musicale de vos fichiers audio favoris. Pour cela, sélectionnez les fichiers audio désirés et appuyez sur la touche 2 de la télécommande. Les fichiers audio marqués comme favoris apparaissent avec une ''coche''. Appuyez de nouveau sur cette touche pour déselectionner un favori. Pour lancer l’écoute de votre playlist musicale, utilisez la touche L. Musique, appuyez sur la touche OK , puis appuyez sur la touche rouge. Pour modifier la composition de votre playlist musicale, utilisez la touche L. Musique et appuyez sur la touche OK pour sélectionner l’action pour sélectionner l’action . Utilisez alors les touches de couleur pour retirer des fichiers audio de la playlist, ou la vider. Appuyez sur la touche EXIT apportées.

pour mémoriser les modifications LU 253356943-A DT570_FRA.book Page 37 Jeudi, 9. décembre 2010 5:09 17 DT570

10. Menus d’installation

La programmation de votre récepteur se fait par l'intermédiaire des menus. Appuyez sur la touche MENU pour accéder au menu principal. Pour vous déplacer dans les écrans et effectuer les différents paramétrages, utilisez les touches

pour indiquer vos choix, OK EXIT

pour valider, et pour sortir des écrans. Pour faciliter la lecture, l'accès à un menu donné sera décrit sous la forme: MENU > Menu > Sous-menu Par exemple, lorsque vous lirez "Allez dans MENU > Recherche des chaînes > Recherche automatique", vous devez effectuer les actions suivantes avec votre télécommande :

Appuyez sur la touche MENU pour accéder au menu principal.

Appuyez sur la touche pour sélectionner Recherche des chaînes, puis validez avec OK

Appuyez sur la touche pour sélectionner Recherche automatique, puis validez avec OK

Configuration utilisateur Sélection de langue

Allez dans MENU > Configuration utilisateur > Langue des menus.

Sélectionnez la langue de votre récepteur avec les flèches

plusieurs fois pour mémoriser votre sélection et quitter les menus. Sélection du standard de sortie TV

Allez dans MENU > Configuration utilisateur > Réglage système.

Sélectionnez Standard vidéo.

Sélectionnez le standard de votre téléviseur avec les touches

Standard européen Standard américain Note En cas de doute, laissez ce paramètre sur AUTO.

Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

LU 253356943-A DT570_FRA.book Page 38 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Sélection du format de votre téléviseur

Allez dans MENU > Configuration utilisateur > Réglage système.

Sélectionnez Format TV.

Sélectionnez le format de votre téléviseur avec les flèches

Pour un téléviseur 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche. Pour un téléviseur 16:9. Si votre téléviseur est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission regardée. Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus. Sélection du mode de signaux envoyé à votre téléviseur

Allez dans MENU > Configuration utilisateur > Réglage système.

Sélectionnez Sortie vidéo.

Sélectionnez le format de votre téléviseur avec les flèches

Mode classique Donne une meilleure image. Note Pour profiter du mode RVB, vous devez utiliser un câble péritel avec la totalité des broches connectées (fourni avec le récepteur).

Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus. Activation / Désactivation de la veille automatique Par défaut, votre récepteur est paramétré pour se mettre en veille automatiquement au bout de 3 heures d’inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramétrage.

Allez dans MENU > Configuration utilisateur > Réglage système.

Sélectionnez Veille automatique.

Sélectionnez avec les touches 3 heures.

Appuyez sur EXIT l’état désiré : désactivé ou activé pour un délai de 1, 2 ou plusieurs fois pour mémoriser votre sélection et quitter les menus. Activation / Désactivation de l’Audio description Pour pouvoir bénéficier de la fonction Audio description pour les programmes qui la proposent, vous devez au préalable l’activer dans ce menu. L’activation rendra également la touche fonctionnelle.

Allez dans MENU > Configuration utilisateur > Réglage système.

Sélectionnez Audio description.

Sélectionnez avec les flèches

Appuyez sur EXIT l’état désiré : activé ou désactivé. plusieurs fois pour mémoriser votre sélection et quitter les menus.

LU 253356943-A DT570_FRA.book Page 39 Jeudi, 9. décembre 2010 5:09 17 DT570 Personnaliser la liste des chaînes Vous avez deux possibilités pour personnaliser la liste des chaînes :

• Créer des listes de chaînes favorites (jusqu'à 8).
• Réorganiser les chaînes existantes en les supprimant ou les déplaçant. Chaînes favorites Sélectionner les chaînes favorites

Allez dans MENU > Gestion des chaînes > Liste des chaînes TV, ou appuyez sur la touche OK

Appuyez sur la touche rouge pour entrer en mode Edition.

Sélectionnez la chaîne que vous voulez ajouter à la liste et appuyez à nouveau sur la touche rouge.

Sélectionnez la liste favorite dans laquelle vous souhaitez mettre la chaîne et appuyez sur OK Un petit symbole apparaîtra alors à côté du nom de la chaîne.

Note Vous pouvez mettre la même chaîne dans plusieurs listes favorites.

Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus. Visualiser les chaînes favorites

Appuyez sur la touche bleue (

Sélectionnez avec les flèches

la liste favorite souhaitée et validez avec la touche OK Désormais, l'utilisation des flèches ou des touches P+, les chaînes de la liste favorite sélectionnée.

Pour changer de liste favorite, appuyez sur OK , P- Pour sortir du mode "liste favorite", appuyez sur OK sélectionnez la liste TV avec les touches vous fera naviguer parmi pour afficher la liste des chaînes, puis sélectionnez la liste de chaînes favorites souhaitée avec les touches

pour afficher la liste des chaînes, puis

Modifier la liste des chaînes Effacer des chaînes

Allez dans MENU > Gestion des chaînes > Liste des chaînes TV, ou appuyez sur la touche OK

Appuyez sur la touche rouge pour entrer en mode Edition.

Sélectionnez la chaîne à supprimer avec les flèches

Appuyez sur la touche OK

Répétez l'opération pour sélectionner les chaînes que vous voulez supprimer.

Appuyez sur la touche jaune pour supprimer les chaînes sélectionnées.

. Une marque de sélection apparaît après le nom de la chaîne.

LU 253356943-A DT570_FRA.book Page 40 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre

Une fenêtre de confirmation apparaît : appuyez sur la flèche avec OK

pour sélectionner Oui, puis validez

Une fois l'effacement effectué, appuyez sur EXIT quitter les menus. plusieurs fois pour mémoriser votre sélection et Déplacer des chaînes

Allez dans MENU > Gestion des chaînes > Liste des chaînes TV, ou appuyez sur la touche OK

Sélectionnez la chaîne à déplacer avec les flèches

Appuyez sur la touche jaune. Un petit marqueur avec des flèches apparaît après le nom de la chaîne.

Déplacez la chaîne à la place souhaitée avec les flèches

pour valider la nouvelle place. Note Par défaut, le fait de déplacer une chaîne ne modifie pas son numéro logique : par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera toujours le numéro 14. Verrouillage parental Le code PIN vous permet de bloquer les chaînes dont vous voulez restreindre l'accès, et/ou de protéger la configuration du récepteur. Important Votre récepteur est configuré avec "1234" comme code PIN par défaut. Nous vous conseillons de le changer à la première utilisation. Modifier le code PIN

Allez dans MENU > Configuration utilisateur > Verrouillage parental.

Entrez votre code PIN actuel.

Allez sur la ligne Nouveau code PIN, puis entrez les 4 chiffres du nouveau code.

Sur la ligne Confirmez code PIN, répétez le nouveau code. Important Veuillez noter précieusement votre code PIN.

Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

LU 253356943-A DT570_FRA.book Page 41 Jeudi, 9. décembre 2010 5:09 17 DT570 Bloquer ou débloquer des chaînes

Allez dans MENU > Gestion des chaînes > Liste des chaînes TV, ou appuyez sur la touche OK

Appuyez sur la touche rouge pour entrer en mode Edition.

Sélectionnez la chaîne à verrouiller avec les flèches

Appuyez sur la touche bleue pour verrouiller la chaîne sélectionnée : un cadenas apparaît. Appuyez de nouveau sur la touche bleue pour déverrouiller la chaîne : le cadenas disparaît.

Selon la configuration de votre récepteur, vous serez amené à saisir le code PIN pour confirmer le verrouillage.

Répétez l’opération pour toutes les chaînes à verrouiller.

plusieurs fois pour mémoriser votre sélection et quitter les menus. Activer ou désactiver le verrouillage parental

Allez dans MENU > Configuration utilisateur > Verrouillage parental.

Entrez votre code PIN.

Allez sur Chaînes bloquées, puis sélectionnez le niveau de verrouillage avec les touches

plusieurs fois pour mémoriser votre sélection et quitter les menus. Une fois activé, vous devez saisir le code PIN à chaque fois que vous voulez regarder une chaîne bloquée. Verrouiller la configuration du récepteur

Allez dans MENU > Configuration utilisateur > Verrouillage parental.

Entrez votre code PIN.

Allez sur Verrouillage Menus, puis sélectionnez Activé avec les touches

plusieurs fois pour mémoriser votre sélection et quitter les menus. Une fois activé, vous devez saisir le code PIN à chaque fois que vous voulez modifier un paramètre important de votre récepteur.

LU 253356943-A DT570_FRA.book Page 42 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Recherche de chaînes Cette opération est à faire dès que vous perdez une chaîne, ou lorsque de nouvelles chaînes sont diffusées dans votre région.

Allez dans MENU > Recherche des chaînes > Recherche automatique.

Sur la ligne Mode, laissez votre choix sur Toutes les chaînes. Note Sur la ligne Mode, vous pouvez choisir Gratuites seulement pour ne limiter la recherche qu'aux chaînes gratuites. Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes possédant des plages en clair (tel que Canal+, Paris Première, TPS Star,...) seraient ignorées si ces dernières émettent en crypté au moment de la recherche.

Allez sur la ligne Lancer la recherche, et appuyez sur OK

Alimentation antenne intérieure Si vous utilisez une antenne intérieure avec amplificateur, il vous est possible d’alimenter l’antenne via le récepteur (+5VCC, 50mA).

Allez dans MENU > Recherche des chaînes > Alimentation antenne.

Sur la ligne Alimentation antenne, sélectionnez Activé avec les touches

plusieurs fois pour mémoriser votre sélection et quitter les menus. Réinitialisation de votre récepteur La réinitialisation peut être utile, au cas où vous auriez effectué une configuration, et que certaines fonctions ne sont plus disponibles. En réinitialisant votre récepteur, vous revenez dans la configuration d'origine. Important Tous vos paramètres personnels (chaînes favorites, radios, etc.) seront perdus.

Allez dans MENU > Autres fonctions > Réinitialisation.

Entrez votre code PIN.

Une fenêtre de confirmation apparaît : appuyez sur les flèches validez avec OK

pour sélectionner Oui, puis

Patientez jusqu'à ce que le menu de sélection de langue et pays apparaisse.

LU 253356943-A DT570_FRA.book Page 43 Jeudi, 9. décembre 2010 5:09 17 DT570

11. En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement. Important En cas de problème de réception en numérique terrestre, renseignez-vous sur la position des émetteurs numériques, ainsi que sur les canaux utilisés. Symptôme Cause(s) possible(s) Votre antenne pointe vers un émetteur analogique, alors que les chaînes numériques sont émises sur un autre émetteur. Vous recevez parfaitement les Vous habitez en appartement. Votre chaînes analogiques, mais système d'antenne aucune chaîne numérique. collective n'est pas adapté au numérique terrestre. Action Modifiez l'orientation de votre antenne (voir Calage / Orientation de l’antenne ?, page 14). Consultez votre propriétaire ou votre syndic de copropriété. Aucune solution dans l'immédiat. Votre zone n'est pas encore Attendez que votre zone soit couverte par la couverte par la TNT. TNT. Vous recevez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues Vous êtes situé loin de du tout, avec un niveau de l'émetteur. réception peu élevé.

2. Essayez un amplificateur de mât.

3. Procurez-vous une antenne plus

performante. En analogique, votre image n'est pas parfaite. Vous recevez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un appareil électrique s'allume, par exemple).

1. Essayez un amplificateur d'intérieur.

1. Remplacez le cordon TV entre la prise TV et

votre récepteur par un cordon à blindage Vous êtes perturbé par des parasites. renforcé.

2. Remplacez les accessoires (répartiteurs,

dérivateurs) par des produits blindés.

1. Modifiez légèrement l'orientation de

Vous recevez certains canaux, mais d'autres sont perturbés Vous êtes victime d'échos. ou pas reçus du tout. l'antenne.

2. Remplacez l'antenne par une nouvelle ayant

des grilles anti-échos plus performantes.

LU 253356943-A DT570_FRA.book Page 44 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Symptôme Cause(s) possible(s) Action Vous ne recevez que certains canaux inférieurs à 60 ; ceux Votre antenne coupe le supérieurs à 60 sont perturbés haut de la bande UHF. ou pas reçus du tout. Procurez-vous une antenne performante sur toute la bande UHF. Vous recevez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou inversement). Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF. Votre antenne ne capte qu'une partie de la bande UHF. Votre réception est correcte la plupart du temps, mais elle est Vous êtes en limite de zone perturbée quand il pleut, ou à Procurez-vous une antenne plus performante. de couverture. certains moments apparemment aléatoires. Le périhphérique de stockage USB contient beaucoup de fichiers Le récepteur ne reconnaît pas multimédia à analyser. mon périhphérique de Le périphérique de stockage USB. stockage USB nécessite d’être alimenté plus que ce que le récepteur lui fournit. Enregistrements erratiques sur mon support USB, présence de macroblocs dans mes enregistrements La vitesse en écriture de votre périphérique de stockage USB est probablement trop faible. Patientez que le récepteur analyse la totalité des fichiers. L’icône clé apparaît quand le récepteur est prêt à vous laisser accéder à votre contenu. Le récepteur est conçu, conformément aux normes, pour fournir 500 mA en continu et 800 mA en pic. Vous utilisez certainement un périphérique de stockage USB d’ancienne génération. Nous vous recommandons d’utiliser des périphériques de stockage USB ayant une vitesse d’écriture supérieure à 8 Mbits/seconde. En cas de problème persistants, veuillez vous adresser à votre vendeur spécialisé ou vous mettre en contact avec la Hotline de Sagemcom : Hotline France : 01 70 48 04 83 Qu'est-ce qu'une réception perturbée en numérique ? En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet "mosaïque" sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son. Réception avec antenne d'intérieur ? Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-àdire avec une antenne intérieure. Il est toutefois possible de recevoir correctement avec une antenne intérieure si vous êtes situé(e) à proximité d'un émetteur. Vous pouvez également essayer d’améliorer la réception du signal en utilisant une antenne avec amplificateur intégré, que vous pouvez d’ailleurs alimenter depuis le récepteur (Alimentation antenne intérieure, page 42). Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs, ...). Il est donc possible que la réception soit perturbée par moments.

LU 253356943-A DT570_FRA.book Page 45 Jeudi, 9. décembre 2010 5:09 17 DT570

ATTENTION Termes et conditions valables exclusivement en France Métropolitaine Afin de faire exercer la garantie, vous devez contacter votre revendeur spécialisé ou la Hotline Sagemcom au numéro 01 70 48 04 83. Une preuve d'achat vous sera demandée. En cas de dysfonctionnement, le distributeur ou la Hotline Sagemcom vous conseillera sur la procédure à suivre. La procédure à suivre est la suivante :

Le matériel neuf est garanti (pièces et main d'œuvre)1 par Sagemcom Broadband SAS, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.) : 3 mois à compter de la date d'achat). Nous vous recommandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.

Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'œuvre) par Sagemcom Broadband SAS jusqu'à la dernière de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagemcom Broadband SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.

Pendant cette période de garantie de 12 mois, le récepteur défectueux sera réparé gratuitement. Le client devra néanmoins retourner, à ses frais (transport + assurance), le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83. Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagemcom Broadband SAS) et renvoyé à votre adresse en France, gratuitement. Aucun matériel de prêt ne sera fourni pendant le délai de réparation. Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur. Le matériel bénéficie, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont en aucun cas affectés par la présente garantie. 1 Hors cas d'exclusions de garantie mentionnés plus loin dans le document.

LU 253356943-A DT570_FRA.book Page 46 Jeudi, 9. décembre 2010 5:09 17 Récepteur de Télévision Numérique Terrestre Sont exclus de la garantie :

Les pannes ou les dysfonctionnements dus :

• Au non respect des consignes d'installations et d'utilisation, ou
• A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, dégâts des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension électrique non appropriée…), ou
• A des modifications du matériel effectuées sans accord écrit de Sagemcom Broadband SAS, ou
• A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
• Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
• Aune réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréées par Sagemcom Broadband SAS.

Les détériorations consécutives à une insuffisance d'emballage et / ou à un mauvais conditionnement du matériel réexpédié au Centre de Réparation Agréé.

L'usure normale du matériel ainsi que l'usure des accessoires.

La fourniture de nouvelles versions logicielles.

Les travaux d'exploitation courante : livraison, mise en place ou échange d'accessoires…

Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagemcom Broadband SAS.

Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.

Les matériels retournés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels. Dans le cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi par Sagemcom Broadband SAS et devront être réglés avant tout retour de matériel au Centre de Réparation Agréé. ATTENTION :

Les pièces défectueuses échangées deviendront la propriété de Sagemcom Broadband SAS.

Sous réserve des dispositions légales impératives, Sagemcom Broadband SAS n'assure aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagemcom Broadband SAS ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour quelque usage particulier que ce soit. La responsabilité de Sagemcom Broadband SAS, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. En aucun cas, Sagemcom Broadband SAS ne répondra des dommages moraux et/ou immatériels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie). Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

LU 253356943-A DT570_FRA.book Page 47 Jeudi, 9. décembre 2010 5:09 17 DT570

13. Spécifications techniques

NORMES DE TRANSMISSION

Consommation max. : < 8 W (veille < 1 W) Alimentation pour antenne intérieure - Sortie : +5 V CC @ 50mA TUNER (ENTRÉE RF) Bande de fréquences d’entrée RF : UHF: 470-862 MHz (8 MHz BW) VHF: 174-222 MHz (7 ou 8 MHz BW) DÉMODULATEUR Mode COFDM : 2k et 8k supportés SFN supporté Modulation : QPSK, 16-QAM, 64-QAM Taux de codage : 1/2 à 7/8 Mode : compatible hiérarchique Intervalle de garde : 1/4, 1/8, 1/16, 1/32

DÉMULTIPLEXEUR/DÉSEMBROUILLAGE

Conforme à la norme ISO/IEC 13818-1.

MPEG-2 (ISO/IEC 13818-2) Niveau Profil : MP@ ML à 50Hz Débit : 1.5 à 15 Mbit/s Formats supportés : 4:3 et 16:9 Résolutions Vidéo : 720x576 (PAL), 780x480 (NTSC) Conversions : Pan and Scan, Letterbox Redimensionnement et zoom : haut/bas (1/4, 1/16)

FACE AVANT Voyant : 1 LED bicolore Récepteur infrarouge : 38 KHz 1 Bouton POWER 1 x Port USB 2.0 High Speed

1 x IEC169-2 femelle (entrée RF) 1 x IEC169-2 mâle (Loopthrough RF) 2 x PERITEL (TV, AUX) 1 Interrupteur de mise sous tension

SPÉCIFICATIONS PHYSIQUES

Taille (lxpxh) : 200x87x33 mm Poids : ~405 g Température de fonctionnement : +5°C à +40°C Température de stockage : -25°C à +65°C ACCESSOIRES 1 x Télécommande 2 x Piles 1.5 V (type AAA) 1 x Cordon Péritel 1 x Livret Utilisateur Conforme à la norme ISO/IEC 13818-3 MPEG-1 layer I et II (Musicam Audio) MPEG-2 layer II Mode : Mono, Stéréo, Joint Stéréo Fréquences d’échantillonnage : 32/44,1/48 kHz

Péritel TV RVB, CVBS, Audio stéréo Péritel AUX CVBS, Audio stéréo
