PAC-S1200F HP BLANC - Climatiseur DELONGHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile split (monobloc avec unité extérieure)
Marque	De'Longhi
Modèle	PAC-S1200F HP BLANC
Fonctions principales	Climatisation, déshumidification, ventilation, chauffage, mode SMART, mode SLEEP, mode SUPER, minuterie
Nombre de vitesses du ventilateur	3 (automatique, grande, moyenne, petite)
Débit d'air max	250-350 m³/h
Dimensions unité intérieure (L x H x P)	450 x 475 x 255 mm
Poids unité intérieure	10 kg
Dimensions unité extérieure (L x H x P)	660 x 542 x 290 mm
Poids unité extérieure	30 kg
Alimentation électrique	220-240 V ~ 50 Hz (voir plaque signalétique)
Gaz réfrigérant	R410A, conforme aux normes CEE
Température de fonctionnement (climatisation)	Pièce : 21-32 °C, Extérieur : 21-43 °C
Température de fonctionnement (chauffage)	Pièce : 10-25 °C, Extérieur : -5-20 °C
Filtre à air	Lavable, nettoyage hebdomadaire conseillé
Élimination des condensats	Évaporation automatique via unité extérieure ; raccord de drainage disponible
Télécommande	Oui, avec écran LCD, portée 7 m, piles LR03 (non fournies)
Entretien	Nettoyer le filtre chaque semaine ; nettoyer l'appareil avec un chiffon humide
Sécurité	Mise à la terre obligatoire ; dispositif de sécurité 3 minutes ; ne pas utiliser de rallonge
Pièces détachées et réparabilité	Réparations exclusivement par centres agréés ; pièces disponibles (filtres, télécommande, etc.)

FOIRE AUX QUESTIONS - PAC-S1200F HP BLANC DELONGHI

Pourquoi le climatiseur ne s'allume-t-il pas ?

Vérifiez d'abord l'alimentation électrique : la fiche est-elle branchée et la prise fonctionne-t-elle ? Assurez-vous que la minuterie n'est pas mal programmée. Si le problème persiste, attendez quelques minutes et réessayez.

Que faire si l'appareil ne refroidit ou ne chauffe pas assez ?

Nettoyez le filtre à air (chaque semaine) car un filtre encrassé réduit les performances. Vérifiez aussi que la température réglée est correcte et que les grilles d'entrée/sortie ne sont pas obstruées.

Une odeur particulière se dégage de l'appareil, que faire ?

Cela vient souvent d'un filtre à air sale. Nettoyez-le à l'eau tiède (max 40°C) et laissez-le sécher avant de le remettre en place.

De l'eau coule de l'unité intérieure, est-ce normal ?

Non, cela indique généralement une mauvaise installation ou un problème de pompe. Vérifiez que l'appareil est bien de niveau et que le tuyau de drainage est correctement branché. Si le problème persiste, contactez un centre de service agréé.

La télécommande ne fonctionne pas ou l'affichage est faible, que faire ?

Remplacez les piles (LR03) en respectant les polarités (+) et (-). Si l'écran reste éteint, vérifiez qu'aucun obstacle ne se trouve entre la télécommande et le récepteur (distance max 7 m).

Après avoir éteint puis rallumé l'appareil, il ne démarre pas pendant 3 minutes, pourquoi ?

C'est normal : un dispositif de sécurité empêche le compresseur de redémarrer immédiatement pour le protéger. Attendez 3 minutes, il se remettra en marche automatiquement.

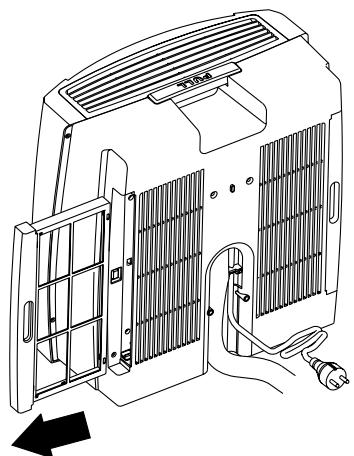

Comment nettoyer les filtres à air ?

Retirez les filtres des grilles d'aspiration (situées à l'arrière de l'unité intérieure). Aspirez la poussière ou lavez-les à l'eau tiède (< 40°C). Séchez-les complètement avant de les remettre. À faire une fois par semaine.

Puis-je utiliser cet appareil en chauffage en hiver ?

Oui, le modèle PAC-S1200F HP assure également le chauffage. La plage de fonctionnement conseillée est de 10 à 25°C à l'intérieur et de -5 à 20°C à l'extérieur. En cas de températures extrêmes, les performances peuvent être réduites.

Comment programmer une mise en marche différée ?

Avec l'appareil éteint, appuyez sur la touche TIMER de la télécommande, puis réglez le délai souhaité (de 30 min à 24 h) avec les touches ▲/▼. Validez en appuyant à nouveau sur TIMER. L'appareil s'allumera automatiquement à l'heure programmée.

Où puis-je trouver des pièces détachées ou faire réparer mon climatiseur ?

Adressez-vous exclusivement aux centres de service après-vente agréés De'Longhi. Toute réparation par une personne non qualifiée peut être dangereuse. Pour les pièces comme le filtre ou la télécommande, contactez votre revendeur.

MODE D'EMPLOI PAC-S1200F HP BLANC DELONGHI

• Cét apparaïeil a été concu pour la climatisation des locaux domestiques et ne doit pas être destiné à d'autres usages.
• Il est dangereux de modifier ou d'alterer d'une qualconque façon les caractéristiques de l'ap-appeil.
• L'appareil doit être installé selon les normes en vigueur dans le pays de destination.
• Pour les éventuelles réparations, adresse-vous toujours et exclusivement aux Centres de Service.
• Àpres-vente agréés par le fabricant. Les réparations effectuees par un personnel non qualifié peuvent être dangereuses.
• Cet apparéil doit être utilisé exclusivement par des adultes ; ne laissez pas les enfants jouer avec.
• Cét appeareil doit être relié à une mise à la terre efficace. Faites contrôle l'installation électrique par un électricien qualifié.
• Ne laissez pas les enfants ni les personnes incapables utiliser cet apparéil sans surveillance.
• Si le cordon d'alimentation est abimé, il devra être remplace exclusivement par un personnel spécialisé agréé par le Fabricant.
• Évitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
• Avant toute opération de nettoyage ou d'entretien, débranchez toujours l'appareil.
• Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
• N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile ou du soufre, ni à proximité de sources de chaleur.

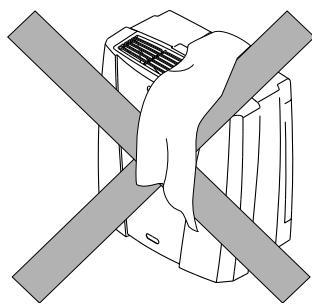

• Ne posez pas d'objets lourds ou chauds sur l'appareil.
• Nettoyez les filtres antipoussiere au moins une fois parSEAine.
• Évitez d'utiliser des appareils de chauffage tout pres du climatiseur.
• En cas de transport, l'appareil doit rester vertical ou couche sur un côte, pour de brefs trajets. Avant le transport, videz le bac à condensats de l'unité interieure et la base de l'unité extérieur.

Après un transport, attendez au moins 1 heures avant demettre l'appareil en marche.

Les matériaux utilisés pour l'emballage sont recyclables. Il est conseilé, par conséquent, de les déposer dans les bennes prévues pour la collecte différenciée.

Le R410A est un frigorigène conforme aux normes CEE sur l'ecologie.

Il est recommandé de ne pas percer le circuit frigorifique de l'appareil. Quand le moment est venu de démolir l'appareil, apportez-le dans une déchéterie.

AVERTISSEMENTS POUR L'ELIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPÉENNE 2002/96/EC.

Au terme de son utilisation, le produit ne doit pas etre elimine avec les déchets urbains.

Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.

Éliminer séparément un apparéil electroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récapérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les apparéils electroménagers, le produit perte le symbole d'un caisson à ordures barré.

Les climatiseurs Pinguino et SuperPinguino

Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24^ et 27^ et avec une humidité relative d'environ 50% .

Le climatiseur est un apparéil qui préève l'humidité et la chaleur de la pièce dans laquelle il est placé.

Par rapport aux modeles à installation fixe, les climatiseurs portablesprésentent l'avantage de pouvoir être déplacés non seulement d'une piece à l'autre dans la maison mais aussi d'un édifi- ce à l'autre.

L'air chaud de votre pieceonne, sous I'effet du gaz refrigerant, a travers une batterie de refroidissement où il cede la chaleur et I'humidite en exces avant d'être reintroduit dans la piece.

Dans les modèles monobloc (Pinguino), une petite partie de cet air est utilisée pour refroidir le gaz réfrigerant ; ensuite, une fois chaude et humide, elle est evacuée vers l'extérieur.

Dans les modèles avec unité extérieure (SuperPinguino) le circuit refroidit en exploitant l'air extérieur.

Tous les climatiseurs Pinguino et SuperPinguino peuvent être également utilisés en simple ventilation.

DESCRIPTION DE L'APPAREIL

1 Unité interieure
2 Poignée unité interieure
3Grille sortie air froid
4 Voyant état de fonctionnement
5 Filtre
6 Grilles entrée air
7 Cordon d'alimentation
8 Bouton vidage bac
9 Gaine de raccordement
10 Roulettes
11 Unité extérieure
12 Poignées unité extérieure
13 Grilles sortie air de condensation
14 Voyant rouge (fonction déshumidification)
15 Voyant jaune (fonction ventilation)
16 Voyant vert (fonction climatisation/ déshumidification
17 Bouton fonctionnement manuel
18 Récepteur de signal télécommande
19 Raccord
20 Ventouses
21 Cale-roulettes
22 Couvercle esthétique
23 Supports
24 Rallonge supplémentaire raccords rapides
25 Protections raccords rapides

Préparation à l'emploi

DISPOSITION DE L'UNITÉ INTÉRIEURE

Installez l'appareil dans la pierce à climatiser, généralement pres d'une fenetre ou d'une porte, en tout cas pres d'un mur périmétrique. L'unité interieure doit être positionnée sur un plan horizontal, si possible sur une table ou sur un meuble (voir figures 1 et 2).

Il ne doit y avoiraucun obstacle devant la zone d'aspiration de I'unité intérieure (grilles arrriere 6) ni devant celle de soufflage (grille de sortie supérieure 3).

REMARQUE: Respectez une distance d'au moins 20/30 cm entre l'appareil et les murs.

DISPOSITION DE LA GAIN DE RACCORDEMENT

La gaine 9 qui raccorde l'unité extérieur à l'unité interieure peut passer par l'entretbailllement d'une fenêtre ou d'une porte; utilisez les ventouses 20 pour empêcher celle-ci de s'ouvrir grand. En plus des méthodes susmen-tionnées, la gaine qui raccorde l'unité extérieur à l'unité interieure peut passer par un trou d'environ 9 cm de diamètre, perché dans un mur communiquant avec extérieur.

Avant de faire passer la gaine par le trou percé dans le mur, il est conseilé de protégér l'extrémité du raccord rapide avec les bouchons fournis dans l'emballage ou avec du ruban en papier.

Vous pouvez installer de maniere fixe I'unité intérieure en utilisant les supports 23 (voir mode d'emploi de I'accessoire).Vous pouvez installer

aussi de manière fixe l'unité extérieure en achetant comme accessoires les supports muraux en vente dans les centres de Service ou chez votre revendeur De'Longhi.

RACCORDEMENT DES DEUX UNITS

Pour raccorder l'unité interieure à l'unité extérieur, procédez de a façon suivante :

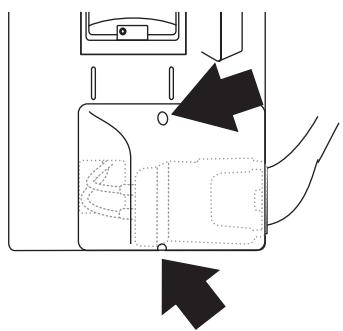

1) Retirez la protection du raccordement électrique située sur l'unité extérieure en desserrant la vis. (Fig. 3) Débranche l'appareil pour effectuer cette opération.

fig. 3

2) Retirez les bouchons de protection des raccords rapides. (Fig. 4)

fig. 4

3) Insérez le raccord rapide mâle sur le raccord rapide femelle en reculant la bague. Poussez le raccord mâle à bloc jusqu'à entendre le déclic de fermeture et reliâchez la bague (Fig. 5).

Préparation à l'emploi

Remarque :

Assurez-vous que la bague regagne sa position initiale et que le raccord est effectivement bloqué.

4) Fermez le levier de blocage du raccord rapi- de. Pour faciliter I'opération de fermeture, utilisez la rallonge supplémentaire [24] en l'inscrant sur le levier (voir figure 6) et tournezla jusqu'à sa fermeture complete.

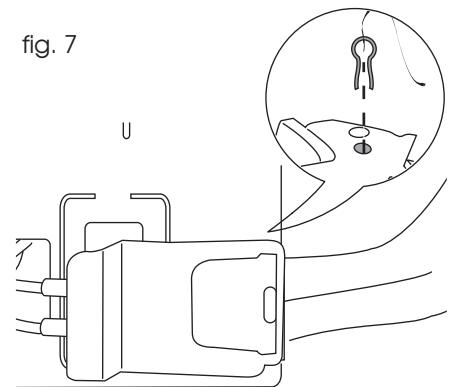

5) Insérez la goupille de suture dans le trou prévu à cet effet (fig. 7).

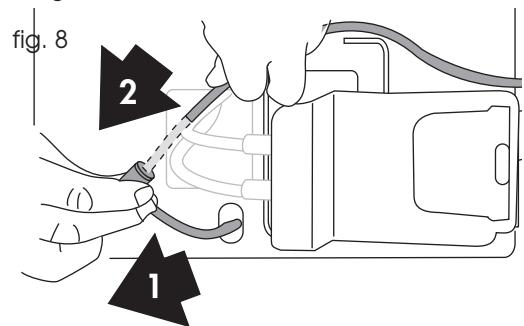

6) Retirez le raccord d'eau de condensation de son logement et raccordez le tuyau de drainage de l'eau en le poussant à bloc. (Fig. 8)

7) Desserrez la vis droite du serre-cable élec-trique. (Fig. 9).

8) Insérez le connecteur électrique comme le montre la figure 10/1.

9) Faites passer le cable électrique et repositionnéz le serre-cable en resserrant la vis. (Fig. 10/2)
10) Remettez le couvercle de protection électric et fixez-le avec sa vis.
11)Applique le couvercle de protection des raccords rapides en desserrant les 2 vis situées sur l'unité extérieure. Montez le couvercle et resserrez les vis (Fig. 11).

fig. 11

Évitez d'imposer des coudes à la gaine de raccordement.

Préparation à l'emploi

COMMENT DÉBRANCHER LA GAIN

Pour débrancher la gaine, repêze dans l'ordre inverse les opérations décrites précédement. Pour débrancher le tuyau de drainage de l'eau, appuyez sur l'anneau de retenue tout en tirant le tuyau.

Attention

Effectuez les opérations de débranchement et de raccordement des raccords rapides en plein air ou dans des locaux suffisamment ventilés.

DISPOSITION DE L'UNITÉ EXTERIEURE

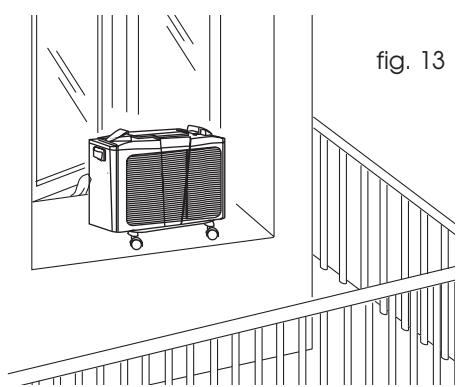

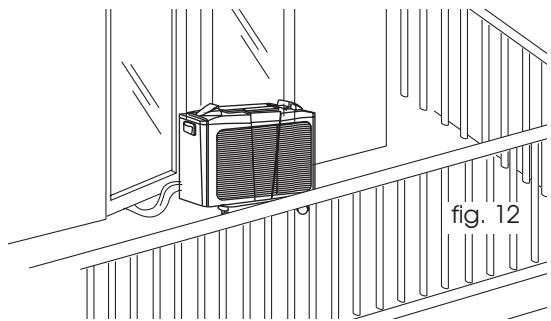

L'unité extérieur peut être posée sur une terrasse ou sur un balcon (fig. 12).

L'unité extérieur peut être positionnée sur le rebord de la fenêtre si celle-ci donne sur une terrasse (fig. 13)

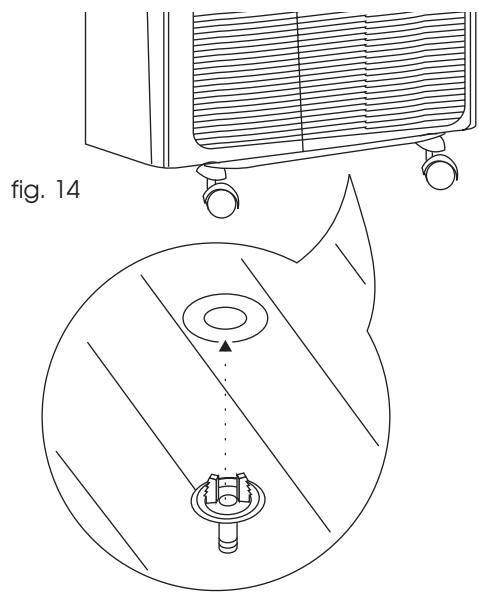

Utilisez les cale-roulettes fournies avec l'appareil pour bloquer les 2 roulettes extérieures.

De'Longhi ne répond pas des blessures corporelles ni des dégats matériels provoquées par un positionnement qui ne respecterait pas les consignes de sécurité les plus élémentaires.

L'unité extérieure peut être installée plus haut ou au même niveau que l'unité interieure, pourvu que la dénivellation ne dépasse pas 1,5 m. Il ne doit y avoir aucun obstacle devant l'aspiration de l'unité extérieure ni devant le souffrage. Respectez une distance minimale de 6 cm entre le dos de l'appareil et le mur.

L'eau de condensation qui se forme pendant la fonction climatisation (fonctionnement ete) est presque totalement eliminée, par evaporation, par l'unité extérieure.

Dans certains cas et si I'humiédé est excessive, la condensation sera évacuée par un orifice sous le socle. Pour gainer l'eau produit, il faut utiliser le raccord de drainage des condensats 19 fourni avec l'appareil, qui doit être monté sur le socle de l'unité extérieure (voir figure 14), sur laquelle vous pouvez appliquer un tuyau en caoutchouc. Remarque : si vous le jugez utile, vous pouvez appliquer le couvercle esthétique pour protégger l'unité extérieure, en le fixant avec sa vis.

Remarque: si vous le jugez utile, vous pouvez appliquer le couvercle esthetique 22 pour protégger l'unité extérieure, en le fixant avec sa vis. Il est conseilé de protégger l'unité extérieure contre la pluie, la neige, le dégouttement des toits et le soleil.

BOUTONS, ET VQYANTS

DE L'UNITE INTERIEURE

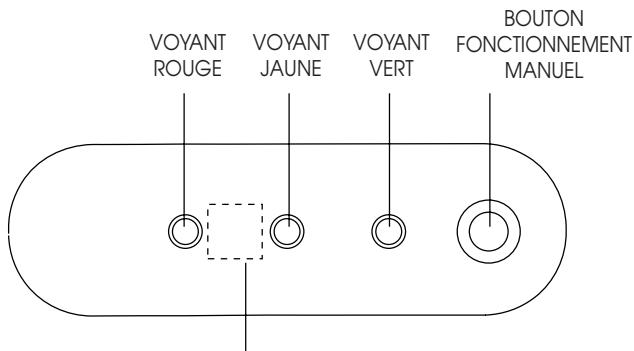

BOUTONS ET VOYANTS DE L'UNITÉ INTÉRIEURE

RéCEPTEUR DE SIGNAL

RéCEPTEUR DE SIGNAL

Ils s'allument selon la fonction selectionnee ou ils signalent d'eventuelles anomalies.

FONCTION	VOYANT ROUGE	VOYANT JAUNE	VOYANT VERT
ÉTEINT	-	-	-
CLIMATISATION	-	-	allumé
DÉSHUMIDIFICATION	allumé	-	allumé
VENTILATION	-	allumé	-
CHAUFFAGE	allumé	-	-

ANOMALIE	VOYANT ROUGE	VOYANT JAUNE	VOYANT VERT
ALARME	clignote	clignote	clignote

voir « siquelque chose ne marche pas » page 47

Ce fonctionnement est à utiliser seulement si la télécommande est inutilisable (cassée, égarée ou sans piles).

Appuyez sur le bouton fonctionnement manuel jusqu'à seLECTIONner la fonction désirée (climatisation, déshumidification, ventilation, chauffage, smart, étéint).

Pour identifier la fonction selectionnelle, referez-vous aux voyants et au tableau ci-dessus.

L'appareil sélectionnera automatiquement les valeurs de bien-être pour chaque fonction sélectionnée.

Cet apparéil est équipé d'un système de sécurité qui empêche le compresseur de démarrer si les 3 minutes depuis le dernier arrêt ne se sont pas écoulées.

LA TÉLECOMMANDE

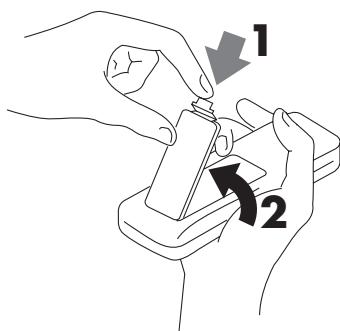

Introduction des piles

• Retirez le couvercle de protection (voir figure).
• Introduisez deux piles neuves non rechargeables et positionnez-les dans le bon sens (+) et (-).
• Remettez le couvercle.

Remarque : nous vous conseillons d'utiliser des piles alcalines (LR03).

Si vous remplacez ou si vous détruirez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

Si vous prévoyez ne pas utiliser la télécommande pendant une longue période, retirez les piles.

USAGE CORRECT

• Dirigez la télécommande vers le récepteur de signal du climatiseur (fig. 10).
• Distance maximale : environ 7 mètres (sans aucun obstacle entre télécomman de et récepteur).
• Maniez la télécommande doucement et prudèment : évitez de la faire tomber, de l'exposer aux rayons directs du soleil et de la laisser à proximité de sources de chaleur.

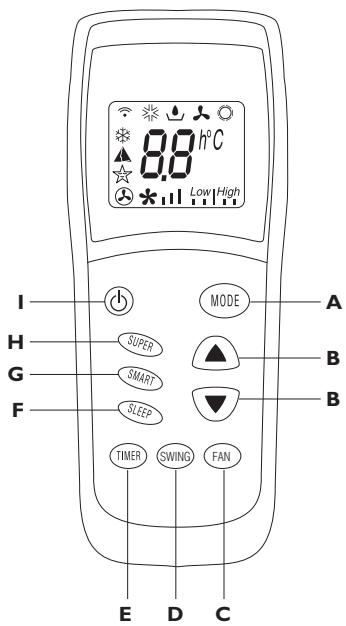

LA TÉLECOMMANDE

L'ECRAN

Transmission signal

Voyant climatisation

Voyant déshumidification

Voyant ventilation

Voyant chauffage

Voyant SUPER

Voyant SMART

Voyant SLEEP

Vitesse ventilateur automatique

*Vitesse ventilateur grande

*11 Vitesse ventilateur moyen

• Vitesse ventilateur petite

LowHigh

Utilisé pour régler la température en mode SMART ou le niveau de Déshumi-dification

A. Touche MODE

Utilisée pour selectionner le mode de fonctionnement (climatisation, déshumidification, ventilation et chauffage)

B. Touches de PROGRAMMATION DE LA TEMPERATURE AMBIANTE

Utilisées pour programmer la température ambiente ou pour programmer la minute-rie.

C. Touche FAN

Utilisée pour programmer la vitesse du ventilateur en série sur automatique, grande, moyenne, petite.

D. Bouton SWING (non actif sur ce modele)

E. Touche TIMER

Utilisées pour programmer ou annuler le fonctionnement de la minuterie.

F. Touche SLEEP (☆)

Utilisée pour programmer ou annuler la fonction automatique SLEEP.

G. Touche SMART

En appuyant sur cette touche, l'appareil désit automatiquement le mode de fonctionnement le mieux adapté pour garantir un comport optimal.

H. Touche SUPER ( * )

Utilisée pourmettre en marche ou arreter le refroidissement rapide (le refroidissement rapide fonctionne avec le ventilateur a grande vitesse et la températureprogrammée automatiquementa 18^

I. Touche ON/OFF

Cette touche sert àmettre en marche l'appareil et à l'arrête. Remarque : l'afficheur continue d'afficher les programmesations effectuees même lorsque le climati-seur est eteint.

FONCTION CLIMATISATION

• Appuyez sur la touche (b) pourmettre l'appareil en marche.
• Un beep segnalera l'avvio del condizionatore e sul display lampeggerà il symbolo.
• Appuyez ensuite à plusieurs reprises sur la touche MODE, jusqu'à ce que l'écran affiche le symbole climatisation
  Programmez la température à l'aide des touches ▲ ▼
• Pour sélectionner la vitesse du ventilateur, il suffit d'appuyer plusieurs fois sur la touche FAN jusqu'à atteindre la ventilation désirée (automatique, grande, moyenne, petite).

N.B.:

en fonction climatisation, l'appareil enlève automatiquement l'excess d'humidité dans la piece.

FONCTION DÉSHUMIDIFICATION

• Il est conseilé d'activer cette fonction lorsque le taux d'humidité est élevé.
• Appuyez sur la touche pourmettre l'appareil en marche.Un bip signale le demarrage du climatiseur et le symbole clignote sur I'afficheur.
• Appuyez ensuite à plusieurs reprises sur la touche MODE, jusqu'à ce que l'écran affiche le symbole déshumidification.
• Appuyez sur la touche ↓ pour augmenter le niveau de déshumidification, ou sur la touche ▲ pour le diminuer.
• Dans le mode déshumidification, la vitesse du ventilateur est可以选择 automatiquement par l'appareil.

FONCTION VENTILATION

Si le temps est lourd mais qu'il ne fait pas particulièrement chaud, la fonction ventilation pourra suffire.

• Appuyez sur la touche (2). Un bip signalera le démarrage du climatiseur et le symbole (3) clignotera sur l'afficheur.
• Appuyez ensuite sur la touche MODE, jusqu'à ce que l'écran affiche le symbole ventilation.
• Une fois que la fonction ventilation est activée, appuyez plusieurs fois sur la touche FAN jusqu'à atteindre la ventilation désirée (minimale, moyenne, maximale).

FONCTION CHAUFFAGE

• Appuyez avant tout sur la touche ( ) de marche.
• Un bip signalera le démarrage du climatiseur et le symbolier clignotera à l'écran.
• Appuyez à plusieurs reprises sur la touche MODE, jusqu'à ce que le symbole © chauffage soit affché.
  Programmez la températe en agissant sur les touches ▲▼.
• Pour sélectionner la vitesse du ventilateur, il suffit d'appuyer à plusieurs reprises sur la touche FAN jusqu'à atteindre la ventilation désirée (automatique, grande, moyenne, petite).

FONCTION SMART

Avec la fonction SMART le climatiseur besoin lui-même comment fonctionner pour vous assurer un bien-être optimal

• Appuyez sur la touche pourmettre l'appareil en marche.Un bip signalera le demarrage du climatiseur et le symbole clignotera sur I'afficheur.
• Appuyez sur la touche SMART. L'appareil fonctionnera en mode automatique et l'écran affichera le symbole .

Remarque : en mode SMART, la température est contrôle automatique, toute fois, si la température désirée n'est pas encore atteinte, vous pouvez la diminuer ou l'augmenter de 2^ au maximum, à l'aide des touches ▲ ▼.

L'appareil définiira automatiquement la fonction (climatisation, ventilation, chauffage) et la vitesse optimes.

SMART étant une fonction automatique, vous ne pouvez pas seLECTIONner SLEEP ni la vitesse du ventilateur interne, même si l'écran de la télécommande affiche les symboles correspondants.

FONCTION AUTOMATIQUE SLEEP

La fonction automatique SLEEP est ideale pour la nuit car elle permét, à l'intérieur du mode de fonctionnement courant (climatisation, déshumidification, chauffage) de réduire progressivement le fonctionnement du climatiseur jusqu'à son arrêt complet (après 8 heures).

Pour selectionner la fonction SLEEP procedede la façon suivante:

Appuyer sur la touche () pourmettre le climatiseur en marche.
- Un bip signalera le démarrage du climatiseur et le symbole clignotera sur l'afficheur.
- Appuyez ensuite à plusieurs reprises sur la touche MODE, jusqu'à ce que l'écran affiche le symbole de la fonction désirée.
- Sélectionnez la température désirée à l'aide des touches ▲
- Appuyez sur la touche SLEEP pour programmer la fonction nuit : l'écran affichera le symbole ☆ . Appuyez de nouveau sur la touche SLEEP pour revenir au mode précédent. Avec cette fonction, le ventilateur fonctionne à petite vitesse.

La fonction nuit permet de maintainir la piece à la température ideale et d'éviter une hausse ou une baisse excessive de cette-ci en fonctionnement silencieux.

Le flux d'air diminuè, tandis que la température de lapiece varie graduéllement selon les exigences de bien-être : elle augmente de 1^ au bout de 60 minutes et de 2^ au bout de 2 heures (l'apparell s'arrête au bout de 8 heures).

FUNCTION SUPER

Le mode SUPER est utilisé pour démarrer ou arrêté le refroidissement rapide. Il travaille avec le ventilateur à grande vitesse, en amenant automatiquement la température programmée à 18^ . Pour sélectionner la fonction SUPER, procédez de la façon suivante:

• Appuyez sur la touche de démarrage du climatiseur. Un bip signalera le démarrage du climatiseur et le symbole clignotera à l'écran.
• Appuyez sur la touche SUPER pour programmer la fonction. L'écran affichera le symbole.
• Pour revenir au mode précédent, appuyez à nouveau sur la touche SUPER.

PROGRAMMATION DE LA MINUTERIE

La minuterie permet de régler la mise en marche et l'arrêt retardé de l'appareil. Ce réglage vous évitera de gaspiller de l'énergie électrique tout en optimisant les périodes de fonctionnement.

Programmation de I'arrêt

• Le climatiseur étant en marche, appuyez sur la touche TIMER : l'écran affichera les heures et le symbole "h" clignotera. Programmez le temps d'arrêt désiré à l'aide de touches ▲▼ (de 30 minutes à 24 heures).
• Appuyez de nouveau sur la touche TIMER pour confirmer la sélection effectuee. L'écran affiche le temps qui reste au fur et à mesure que le temps s'écoule.
• À la fin du tempsprogramme, l'appareil s'arrête automatique. Pour les 10 premières heures, vous pouvez programmerper par tranches d'une demi-heure. Pour des temps supérieurs à 10 heures, vous pouvez programmerper par tranches d'une heures.
• Pour annuler l'horaire programme, appuyez de nouveau sur la touche TIMER : vous entendrez un signal sonore.

Programmation de la mise en marche

• Le climatiseur étant en marche, appuyez sur la touche TIMER : l'écran affichera les heures et le symbole "h" clignotera. Programme le temps de mise en marche désiré à l'aide de touches ▲ ▼ (de 30 minutes à 24 heures).
  Pour les 10 premières heures, vous pouvez programmerper par tranches d'une demi-heure. Pour des temps supérieurs à 10 heures, vous pouvez programmerper par tranches d'une heures.
• Appuyez de nouveau sur la touche TIMER pour confirmer la sélection effectue.
• À la fin du tempsprogrammé, l'appareil se mettra automatiquement en marche.
• Pour annuler l'horaire programme, appuyez de nouveau sur la touche TIMER : vous entendrez un signal sonore.

※

18 h

*

RACCORDEMENT ÉLECTRIQUE

Avant de brancher la fiche sur la prise de courant, vérifie si :

• la tension du secteur correspond à celle indiquée sur la plaque signalétique au dos de l'appareil ;
• la prise et la ligne d'alimentation électrique peuvent supporter la charge requise ;
• la prise est appropriée à la fiche de l'appléil, autrement faites-la replacer ;
• la prise est reliée à une mise à la terre efficace. Le fabricant décline toute responsabilité en cas de non-respect de cette norme sur la prévention des accidents du travail.

UN DERNIER COUP D'CEIL À LA PIECE

Voici quelques conseils pratiques pour obtenirun rendement optimal de votre climatiseur :

• fermez toutes les portes et les fenêtres de la pierce à climatiser, sauf dans le cas d'une installation à travers une fenêtre, où celle-ci devra rester entrebaillée.

Fermez les fenêtres

Fermez les portes

Pour garantir un fonctionnement extréme-ment économique de votre climatiseur, n'exposez pas la piece aux rayons directs du soleil : fermez les rideaux et/ou baissez partiellement les stores.

Fermez les rideaux

Baissez les stores

• Ne posez pas d'objets sur le climatiseur;
• N'obstruez pas l'aspiration ni le soufflage de l'air;
  Assurez-vous qu'il n'y a pas de sources de chaleur dans la pierce.

Ne couvre pas l'appareil
VOTRE CLIMATISEUR EST PRÉT.

Avant toute opération de nettoyage ou d'entretien, arrêtez toujours l'appareil en appuyant sur la touche « OFF » de la télécommande et débranchez-le.

NETTOYAGE

Nous vous conseillons de nettoyer l'appareil avec un simple chiffon humide et de l'essayer avec un chiffon sec. Pour des raisons de sécurité, ne nettoyez jamais le climatiseur avec de l'eau.

Precautions

N'utilisez jamais d'essence, ni d'alcool, ni de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire.

NETTOYAGE DES FILtres Å AIR.

Afin de maintainir intacte l'efficacité de votre climatiseur, nous conseillons de nettoyer le filtre antipoussière chaque semaine

Les filtres se trouvent au niveau des deux grilles d'aspiration de l'unité interieure. Les grilles sont à leur tour le siège des filtres.

Pour le nettoyage des filtres, il sera donc nécessaire de extraire les filtres antipoussière des grilles d'aspiration (Fig. 15).

fig. 15

Pour enlever la poussière qui s'est déposée sur le filtré antipoussière, utilisez un aspirateur.

S'ils sont très sales, immergez-les dans de l'eau tiède et rincez-les plusieurs fois.

La température de l'eau doit être inférieure à 40^

Après les avoir lavés, laissez-les secher et remettez-les à leur place.

CONTROLES AU DÉBUT DE LA SAISON

Vérifiez si le cordon d'alimentation et la prise sont parfaitement intacts et assurez-vous que la mise à la terre est efficace. Respectez scrupuleusement les normes d'installation.

OPÉRATIONS À LA FIN DE LA SAISON

Avant le transport, videz le bac interieur en Maintenant la pression sur le bouton 8 situé sur l'appareil jusqu'à ce que vous entendiez le gargouillagement de la pompe

Attention, l'eau sera évacuée par le bas de l'unité extérieure.

Nettoyez les filtres antipoussiere et faites-les bien sécher avant de les remonter.

Couvre l'appareil avec un sac en plastique pour le protégger de la poussière.

Si quelques chose ne marche pas…

SI QUELQUE CHOSE NE MARCHE PAS ...

Siquelque chose ne marche pas, il s'agit parfois de petits problemes que vous pouze très bien résouvre vous-même. Suivez attentivement ces quelques indications avant de contacter le Centre de Service opérant dans votre zone

PROBLÉMES	CAUSES	SOLUTIONS
Le climatiseur ne marche pas	- Absence de courant - La fiche n'est pas branchée - la minuterie est mal programmée	- attendez - branche la fiche - programmez correctement la minuterie
Il ne refroidit/ ne chauffe pas suffisamment	- le filtré à air est sale - la température est mal réglée - les grilles d'entrée/ sortie de l'air sont bouchées	- nettoyez le filtré à air - réglez correctement la tempéra-ture - nettoyez les grilles
Odeur particulière dans la pièce	- le filtré à air est sale	- nettoyez le filtré à air
Fuite d'eau de l'unité interieure du climatiseur	• Mauvaise installation de l'appareil • la pompe est en panne	• Voir page 36 pour installer l'ap-pareil correctement • débranchez l'appareil et appepezlez le Centre de service
L'indication de la télécommande est faible ou inexistante	• les piles se sont déchargées • inversion probable des piles	• changez les piles • vérifie les pôles des piles (+) et (-)
Après la remise en marche, le climatiseur ne marche paspendant environ 3 minutes	• Le dispositif de sécurité s'est déclenché	• Attendez 3 minutes
Le compresseur s'al-lume et s'éteint périodiquement	• le climatiseur marche en déshumidification • la sécurité anti-givre s'est déclenchée
Les trois voyants cli-gnotent	• anomalie de fonctionnement	• débranchez l'appareil, atten-dez quelques minutes et remetteze-le en marche. Si l'α-nomalie persiste, appepezlez le Centre de service.

ASSISTANCE

Si, après ces vérifications, l'anomalie persiste, adressez-vous au Centre de service agréé le plus proche et précisez le modèle de l'appareil et le type de problème.

Le transport, la charge, le nettoyage, la récapération et l'évacuation du réfrigérant doivent être effectués exclusivement par les centres de service agréés par le fabricant.

La démolition de l'appareil doit être exécutée exclusivement par un personnel spécialisé agréé par le Fabricant.

Garantiel/ caractéristiques techniques

GARANTIE ET ASSISTANCE TECHNIQUE

Les conditions de garantie et d'assistance technique sont indiquées sur le certificat qui accompagne votre apparéil.

CONDITIONS DE FONCTIONNEMENT CONSEILLÉES EN CLIMATISATION
Température dans la pièce	21 ÷ 32°C
Température extérieure	21 ÷ 43°C
CONDITIONS DE FONCTIONNEMENT CONSEILLÉES EN CHAUFFAGE
Température dans la pièce	10 ÷ 25°C
Température extérieure	-5 ÷ 20°C

CHARACTERISTIQUES TECHNIQUES

Tension d'alimentation

voir plaque signalétique

Puisance max. absorbée

Puisance réfrigérante*

Puisance chauffante **

Nombre de vitesses du ventilateur 3

Débit d'air max.

250-350 m³/h

Dimensions de l'unité interieure :

• largeur

450 mm

hauteur

475 mm

profondeur

255 mm

• poids

10 kg

Dimensions de l'unité extérieure

largeur

660 mm

hauteur

542 mm

profondeur

290 mm

• poids

30 kg

• Conditions standard :

Température interieure

27^ C

47% humidité relative

Température extérieure

35^ C

40% humidité relative

** Conditions standard :

Température interieure

20^ C

Température extérieure

7^ C

87% humidité relative

Le R410A est un réfrigérant conforme aux normes CEE sur l'écologie. Il est par conséquent recommandé de ne pas percer le circuit frigorifique de l'appareil. Au moment de démolir le climatiseur, apportez-le à la décheterie.
