MODE D'EMPLOI CA 184 BRANDT

Notice d’utilisation pour votre congélateur.

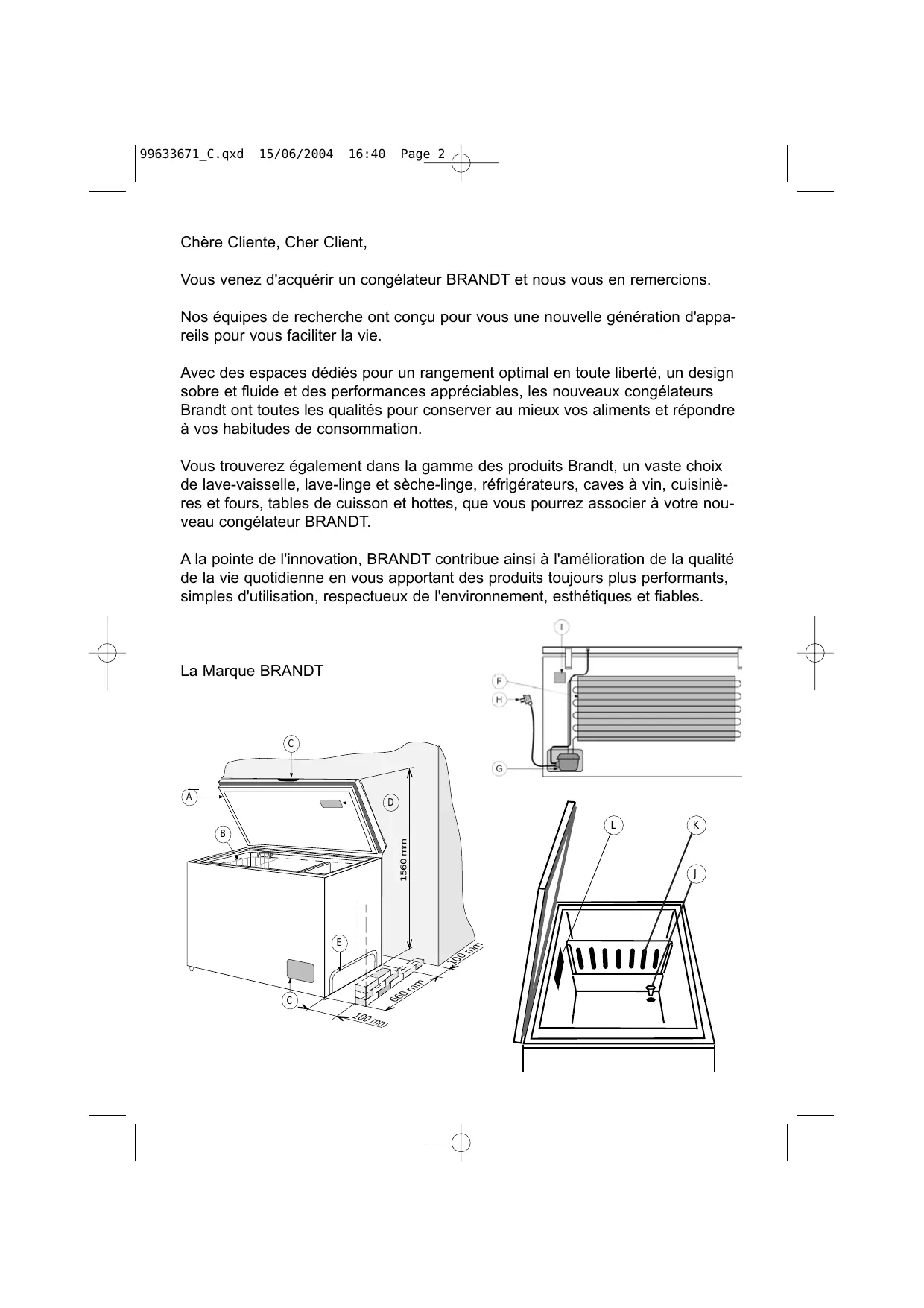

œ‰Á„flÂÚ ˜ÒfiÛÂ˘Ú „È· ÙÔ ¯ı„ÂflÔ ·ÎfiÚ ¯˝ÓÁÚ. 99633671C 06/04 99633671_C.qxd 15/06/2004 16:40 Page 2 Chère Cliente, Cher Client, Vous venez d'acquérir un congélateur BRANDT et nous vous en remercions. Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils pour vous faciliter la vie. Avec des espaces dédiés pour un rangement optimal en toute liberté, un design sobre et fluide et des performances appréciables, les nouveaux congélateurs Brandt ont toutes les qualités pour conserver au mieux vos aliments et répondre à vos habitudes de consommation. Vous trouverez également dans la gamme des produits Brandt, un vaste choix de lave-vaisselle, lave-linge et sèche-linge, réfrigérateurs, caves à vin, cuisinières et fours, tables de cuisson et hottes, que vous pourrez associer à votre nouveau congélateur BRANDT. A la pointe de l'innovation, BRANDT contribue ainsi à l'amélioration de la qualité de la vie quotidienne en vous apportant des produits toujours plus performants, simples d'utilisation, respectueux de l'environnement, esthétiques et fiables. La Marque BRANDT

99633671_C.qxd 15/06/2004 16:40 Page 3 Consignes de sécurité Sommaire Respectez impérativement les consignes suivantes. Le constructeur décline toute responsabilité et garantie en cas de non respect de ces recommandations pouvant entraîner des dégats matériels ou corporels. Les appareils usagés doivent être rendus inutilisables. Pour cela, débranchez et coupez le câble d’alimentation au ras de l’appareil. Rendez la fermeture de la porte inutilisable. Les pièces d’emballage ainsi que celles composant l’ensemble de votre appareil utilisent des matériaux recyclables. Il convient d’en tenir compte lors de leur élimination. Renseignez-vous auprès de votre revendeur ou des services techniques de votre ville sur les possibilités de leur mise au rebut de manière adaptée et respectueuse de l’environnement. Ce nouvel appareil a été conçu pour conserver des denrées alimentaires à usage domestique. Tout autre usage est à proscrire. L’installation doit être effectuée selon les instructions de ce manuel; une mauvaise installation pourrait détériorer l’appareil. Consignes de sécurité ------------------------- p.3 Installation ------------------------- p.4 Mise en service ------------------------- p.4 Utilisation ------------------------- p.5 Dégivrage ------------------------- p.7 Entretien ------------------------- p.8 Anomalies de fonctionnement ------------------------- p.9 Service d’assistance technique ------------------------- p.9 BRANCHEMENT ELECTRIQUE: . Tension d’installation: 10/16A avec prise de terre conforme aux normes en vigeur sur la sécurité des installations électriques. La mise à la terre de l'appareil est obligatoire aux termes de la loi... Evitez d’utiliser des adaptateurs ou des rallonges... Evitez que le câble soit en contact avec le compresseur ou pris sous l’appareil... La prise de courant doit toujours rester accessible. Le circuit de congélation renferme de l’isobutane réfrigérant, un gaz naturel peu polluant mais néanmoins inflammable. Pendant le transport et l’installation de l’appareil, assurez-vous qu’aucun des composants du circuit de réfrigération ne soit endommagé. Si tel est le cas, le laisser à l’écart de toutes sources inflammables et bien aérer la pièce. Pour toute opération d’entretien, débranchez préalablement l’appareil en évitant de tirer sur le câble d’alimentation.

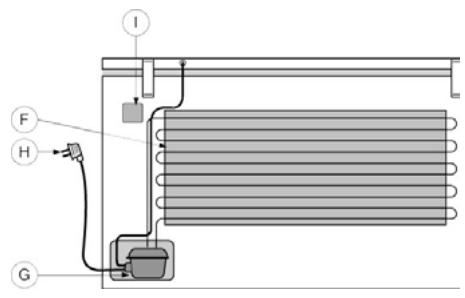

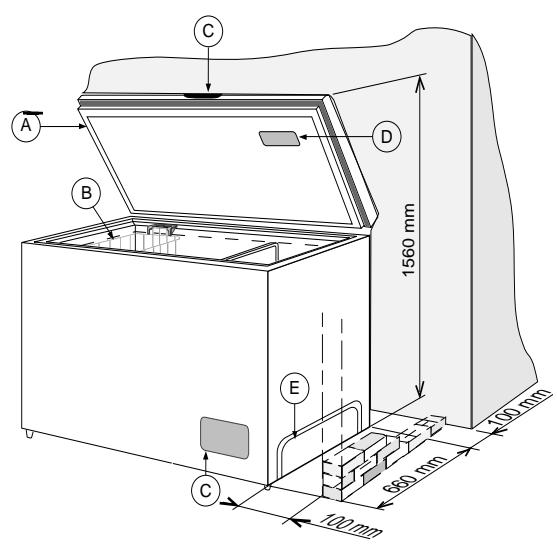

Descrition générale: A. couvercle B. paniers C. tableau de commande* D. éclairage interne* E. compartiment compresseur F. condenseur G. compresseur H. prise de courant

I. plaque signalétique

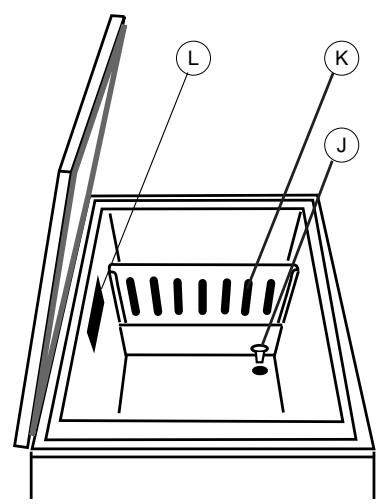

J. bouchon de vidange K. plateau multifonction* L. indicateur de givre*

99633671_C.qxd 15/06/2004 16:40 Page 4 Installation Mise en service Installez votre appareil dans une pièce sans humidité et bien aérée, loin de toute source de chaleur. Laissez un espace de 10 cm autour de l’appareil . Veillez à ne pas recouvrir ni obstruer les ouvertures d’aération de votre congélateur. Retirez le socle d’emballage sous l’appareil, celui-ci servant uniquement au transport, afin de dégager le passage d’air inférieur nécessaire au refroidissement du compresseur. Vérifiez que vous disposez d’un espace suffisant pour l’ouverture complète du couvercle. Le sol doit être horizontal et sec. Branchez le câble d’alimentation (H).

La classe climatique est indiquée sur la plaque signalétique. Elle détermine le rang des températures ambiantes pour lequel l’unité frigorifique est conçue, en garantissant son bon fonctionnement. Classe climatique Température ambiante +10°C à +32°C

+18°C à +43°C Avant la mise en service :

• Nettoyez l'intérieur à l'eau tiède additionnée de vinaigre ou de savon inodore. Rincez et séchez soigneuseument.
• Avant de brancher, laissez votre appareil à l'arrêt pendant 2 heures pour permettre au liquide réfrigérant de se stabiliser.
• Sur commande mécanique, veillez à ce que le thermostat soit sur sa position “0“ (ou stop).

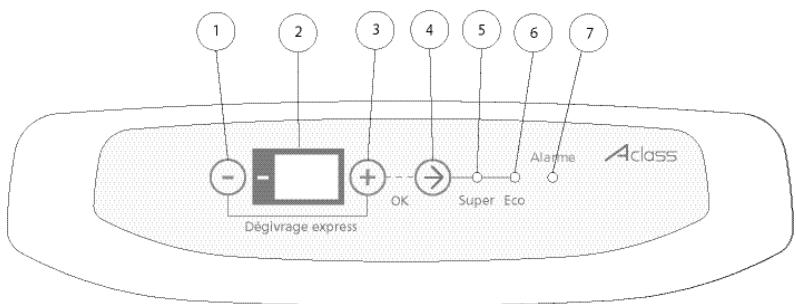

Sur les modèles équipés d’un tableau de commande mécanique: - les voyants vert (sous tension) et rouge (alarme) s’allument. - ajustez la température à l’aide de la commande du thermostat en position médiane. - sur les versions proposées avec alarme sonore, il est normal qu’une sonnerie se déclenche dès que le voyant rouge s’allume. Il est possible d’arrêter cette sonnerie en appuyant sur la touche “Super”. - laissez l’appareil fonctionner pendant environ 4 heures ; le voyant d’alarme doit s’éteindre. Sur les modèles équipés d’une commande électronique : A la mise en service, ou lors d'une coupure de courant, un délai de cinq minutes est nécessaire pour la mise en marche du compresseur. L’afficheur (2) s’allume et indique “- -” (température positive dans la cuve). Le voyant d’alarme (7) s’allume. L’alarme sonore est activée. Il est possible d’arrêter la sonnerie en appuyant sur la touche OK (4). Réglez le niveau de température désirée, pour cela : - appuyez sur la touche “+” (3) pendant environ 1/2 seconde, la température affichée clignote. -appuyez de nouveau sur “+” (3) si vous souhaitez une température plus froide. -appuyez sur “-” (1) si vous souhaitez une température moins froide. La température peut être réglée entre -16 °C et -26 °C. 99633671_C.qxd 15/06/2004 16:40 Page 5 Utilisation Remarque : la température affichée représente la température la plus chaude dans la cuve. Après 5 secondes, un double bip signale que la modification a été prise en compte, l’afficheur repasse en affichage de la température mesurée dans la cuve.(“- -” en cas de température positive) Laissez l’appareil fonctionner pendant environ 4 heures ; le voyant d’alarme doit s’éteindre. La température affichée doit être proche de celle désirée. SECURITE ENFANT Pour éviter une manipulation maladroite des commandes, il existe une fonction qui permet de les bloquer (sécurité enfant) Pour l’activer, appuyez sur les 2 touches + et - (3 et 1) pendant au moins 1 seconde. Le message LL clignotant s’affiche pendant 5 secondes jusqu’à confirmation par un double bip sonore. Si vous actionnez une touche après activation de la sécurité enfant, le message LL s’affiche accompagné d’un double bip. Pour la désactiver, appuyez sur les 2 touches + et - (3 et 1) pendant au moins 1 seconde.

CONSERVATION (-18°C) Lorsque la fonction SUPER CONGELATION (voyant 5) n’est pas activée votre appareil fonctionne en conservateur. Vous ne devez introduire dans celui-ci que des denrées déjà congelées et emballées. Les durées de conservation sont essentiellement fonction de leur nature. Toutefois, il est conseillé d’activer la fonction SUPER pendant 24 heures avant d’introduire les aliments. CONGELATION Le pouvoir de congélation est défini par la quantité maximale de produits que l’appareil peut refroidir en 24 heures, depuis la température ambiante jusqu'à -18°C. Cette quantité est indiquée sur la plaque signalétique placée à l’arrière de l’appareil (I). - Activez la fonction SUPER CONGELATION pendant 24 heures, avant d'introduire tous produits ou sachets d'eau, ou autres denrées fraîches à congeler. Maintenez ce régime pendant 24 heures environ. Sur les modèles équipés d’une commande électronique sur la poignée: Activez la fonction SUPER de votre appareil en appuyant sur la touche multifonction (4) jusqu’à l’allumage du voyant SUPER (5), et ceci pendant 24

15/06/2004 16:40 Page 6 heures. Introduisez ensuite vos denrées fraîches. La fonction SUPER se désactive automatiquement au bout de 48 heures. Pour la désactiver avant, appuyez sur la touche OK (4). Si la sécurité enfant est activée, se reporter au paragraphe concerné pour la désactiver préalablement. Ensuite vous pouvez : - soit procéder à une nouvelle opération de congélation, - soit laisser votre appareil en régime de conservation. Placez de préférence vos produits à congeler en contact avec le fond et les parois, ceci afin d’assurer une congélation plus rapide des aliments. Evitez de placer des produits frais au contact de ceux déjà congelés. Il est nécessaire de réduire la quantité à congeler lorsque vous envisagez de congeler jour après jour. Attention: au moment de l’introduction des produits, le signal «ALARME» peut s’allumer quelques instants sans que cela présente d’inconvénient pour l’appareil ou les produits. Nos conseils: Ne congelez que des aliments frais, nettoyés et enfermés dans des emballages appropriés. Etiquetez chaque paquet en portant la date de congélation, le poids, ou le nombre de parts, et la nature du produit. Ne placez ni bouteilles ni boîtes de boissons gazeuses dans votre congélateur, elles pourraient éclater. Ne consommez pas trop froid certains produits, tel que la glace.

Ne recongelez jamais un produit décongelé, il doit être consommé sans attendre. N’ouvrez pas trop fréquemment le couvercle du congélateur afin d’éviter une remontée de la température à l’intérieur du compartiment et la formation de givre.

GUIDE DE CONSERVATION DES

PRODUITS CONGELES Comment économiser l’énergie Laissez refroidir les aliments avant de les mettre dans l’appareil. Lorsque votre appareil est sur une position «CONSERVATION» nous vous conseillons de régler le thermostat pour maintenir une température de - 18 °C à l’intérieur de l’appareil. Lorsque votre appareil n’est chargé que dans la moitié inférieure de la cuve, vous pouvez régler le thermostat sur la position 3 ou ECO (suivant modéle), ce qui réduit la consommation électrique. Sur le modèle électronique, pour activer cette fonction, appuyez sur la touche OK (4) jusqu’à ce que le voyant ECO (6) s’allume. La température affichée n’est garantie que dans la partie inférieure de la cuve. Dépoussiérez régulièrement la grille du condenseur (F) située à l’arrière de l’appareil 99633671_C.qxd 15/06/2004 16:40 Page 7 Dégivrage Dans tous les congélateurs, la présence de givre provoque une surconsommation d’énergie. Nous vous conseillons d’effectuer 1 ou 2 dégivrage par an ou lorsque la couche de glace est supérieure à 1 cm Vous pouvez de temps en temps éliminer la couche de givre qui s'est formée à l'aide d'une raclette ou de tout autre instrument en plastique. Ne jamais utiliser d’instrument métallique ou d’appareil électrique pour procéder au dégivrage. Choisissez une période où votre congélateur n'est pas trop chargé. Activez la touche "Super Congélation" 24h à l'avance afin que les denrées congelées soient à la plus basse température possible. Sortez les denrées, enveloppez les soigneusement et placez les dans le réfrigérateur ou dans un endroit très frais.

SI LE SYSTEME DE DEGIVRAGE

DU CONGELATEUR EST MANUEL: Débranchez le congélateur. Placez le plateau multifonction (K) ou un récipient adapté sous l'appareil. Pendant la phase de dégivrage, décollez le givre avec une raclette en bois ou en matière plastique. Enlevez le bouchon de vidange (J) et lavez à l'eau tiède légèrement savonneuse. N'utilisez JAMAIS de poudre abrasive, d'éponge abrasive ou de produits agressifs (alcool, diluants…). Rincez à l'eau claire, séchez soigneusement et laissez le couvercle entrou- vert quelques minutes. Après avoir replacé le bouchon (J), rebranchez l'appareil et activez la "Super congélation". Replacez vos denrées dans le congélateur. Le dégivrage doit être effectué le plus rapidement possible afin d'éviter un réchauffement important des aliments déjà congelés, ce qui pourrait diminuer leur durée de conservation.

SI L’APPAREIL EST EQUIPE DU

SYSTEME DEGIVRAGE EXPRESS

"EXPRESS DEFROST": Ce système fonctionne par réchauffement des parois verticales de la cuve, provoquant un décollement rapide du givre, et de la glace. Ce procédé vous apportera:

• une économie d'énergie,
• une simplicité d'utilisation,
• une facilité de nettoyage Vous déclencherez la fonction "Express Defrost " lorsque l'étiquette indicatrice de givre (L) sera totalement recouverte: (aucune étoile rouge visible), étiquette placée côté droit de la cuve près de la glissière du plateau. Mode d’emploi:

1) Mettre en fonctionnement le système de dégivrage.

Pour entrer en mode réglage DE, appuyez simultanément sur les 2 touches “+” et “-” (3 et 1) jusqu’à l’apparition des lettres DE clignotantes (2) Validez immédiatement la fonction en appuyant sur la touche OK (4) jusqu’au double “bip” sonore. “DE” s’affiche alors en continu.

2) Ouvrir le couvercle (A).

Celui-ci devra rester ouvert pendant toute la durée du dégivrage.

3) L’arrét du système de dégivrage

est automatique. Le dégivrage express terminé, l’affichage digital (2) affiche “DE” en clignotant et le bip retentit.

4) Nettoyage et séchage de la

cuve. Glissez le plateau multifonctions (K) sous le congélateur, en dessous du système d'évacuation. Otez le bouchon du système d'évacuation (J) placé en fond de cuve pour récupérer l'eau. Décollez des parois le givre restant. Pour cela, utiliser une raclette en bois ou en plastique. Retirez le mélange de givre et de glace. Séchez l'intérieur à l'aide d'un chiffon propre. Remettez le plateau multifonctions (K) à sa place. Remettez le bouchon du système d'évacuation (J). Appuyez 1 fois pendant au moins 2 secondes sur la touche OK (4) pour remettre l’appareil en marche normale comme lors de la première mise en service (validé par un double bip sonore).

5) Chargement du congélateur.

Rechargez immédiatement vos aliments dans le coffre. Fermez le couvercle.

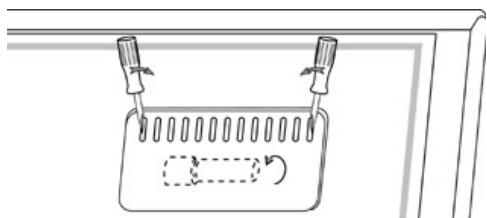

Entretien En cas de coupure de courant : si la coupure est prévue, activez la "Super congélation" 24h à l'avance dans la mesure du possible. N'ouvrez pas l'appareil pendant toute la durée de la coupure. Réserve de froid : Votre congélateur est aux ¾ plein. Dans ce cas, la réserve de froid ainsi constituée évite une remontée anormale de la température. Votre congélateur contient très peu de produits. Dans ce cas, nous vous conseillons de placer dans votre appareil des récipients en plastique remplis d'eau, qui après congélation, donneront la réserve de froid indispensable. En cas d'arrêt prolongé de votre appareil, débranchez le. Nous vous recommandons d'entrouvrir le couvercle afin d'aérer correctement votre congélateur. Remplacement de la lampe: Débranchez la prise de courant Démontez le plafonnier (D) en agissant doucement sur les 2 clips situés à droite et à gauche de la partie haute à l'aide d'une pointe ou d'un tourne-vis plat. Dévissez la lampe et remplacez la par une lampe de même caractéristique (E14). La puissance maximum autorisée est indiquée à proximité de la lampe. Remontez le plafonnier. 99633671_C.qxd 15/06/2004 16:40 Page 9 Anomalies de fonctionnement Il existe des bruits qui sont tout à fait normaux dans un congélateur : Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits. Le compresseur peut produire des ronronnements qui peuvent s'accentuer au démarrage. Les dilatations et les contractions des matériaux utilisés peuvent produire des “cracs”. Le congélateur ne fonctionne pas: Vérifiez que la fiche (H) est bien connectée, que le fusible n'a pas fondu ou que le disjoncteur n'a pas sauté. Le congélateur ne refroidit pas beaucoup: Vérifiez le thermostat et veillez à ce que le couvercle (A) reste ouvert le moins longtemps possible. De même, vérifiez que le couvercle ferme bien. Le moteur fonctionne continuellement: Assurez-vous que le congélateur est bien ventilé en laissant des espaces comme indiqué dans le chapitre "Installation". Vérifiez également que votre appareil n'est exposé à aucune source de chaleur. Il se peut également que vous ayez introduit trop de nourriture ou que la porte soit mal fermée. En cas de remontée anormale de la température à l’intérieur de votre congélateur, le voyant d’alarme s’allume et selon modèle le bip sonore se déclenchera. Sur les modèles équipés d’une commande électronique: En cas de défaillance de la sonde du thermostat, le message“SF” s’affiche sur la poignée. Le congélateur passe alors en “mode sécurité” et fonctionne en assurant une température suffisante. Dans ce cas, veuillez contacter votre Service d’assistance technique. En mode sécurité, il est déconseillé d’appuyer sur les touches. Service d’assistance technique Si vous avez déjà réalisé les vérifications indiquées et que votre problème persiste, REALISEZ AUCUNE REPARATION VOUS-MEME. Mettez-vous en contact avec le Service d'Assistance Technique le plus proche. Si vous êtes amenés à changer votre câble d’alimentation, nous vous recommandons de l’échanger par un cordon du même type que vous pouvez acquérir auprès de votre service après-vente. CET APPAREIL RESPECTE LES DIRECTIVES CEE 73/23, 93/68, 89/336, 96/57, 92/31, 94/62 Service Consommateurs Brandt Numéro de téléphone : Minitel : 36.15 BRANDT* (0,197 € TTC/min au tarif en vigueur à la date d’impression du document) Adresse:
