MODE D'EMPLOI TK850I BENQ

Projecteur numérique Manuel d'utilisation Série Divertissement à domicile l TK850i V1.00 Informations relatives à la garantie et au copyright Garantie limitée BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d’utilisation et de stockage. Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat. Si le produit devait s’avérer défectueux pendant la période de garantie, l’obligation de BenQ et votre recours se limitent au remplacement des pièces défectueuses, assorti de la main-d’œuvre nécessaire. Pour bénéficier des services de garantie, il convient d’informer immédiatement le revendeur auprès duquel vous avez acheté le produit défectueux. Important : La garantie susmentionnée est invalide dès lors que l’utilisateur se sert du produit sans se conformer aux instructions écrites fournies par BenQ. L’humidité ambiante doit se situer entre 10% et 90%, la température entre 0°C et 35°C, l’altitude doit être inférieure à 4920 pieds et il faut éviter d’utiliser le projecteur dans un environnement poussiéreux. Cette garantie vous confère des droits spécifiques, auxquels peuvent s’ajouter d’autres droits qui varient d’un pays à l’autre. Pour plus d’informations, visitez le site Web www.BenQ.com. Copyright Copyright © 2020 BenQ Corporation. Tous droits réservés. Aucune partie du présent document ne peut être reproduite, transmise, transcrite, stockée dans un système d’archivage et traduite dans une langue ou dans un langage informatique, sous quelle que forme ou par quelque moyen que ce soit (électronique, mécanique, magnétique, optique, chimique, manuel ou autre), sans l’autorisation écrite préalable de BenQ Corporation. Clause de non-responsabilité BenQ Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs BenQ Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable. *DLP, Digital Micromirror Device et DMD sont des marques commerciales de Texas Instruments. Toutes les autres marques sont la propriété de leurs détenteurs respectifs. Brevets Veuillez visiter http://patmarking.benq.com/ pour des informations détaillées sur la couverture par brevets du projecteur BenQ.

Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit.

1. Veuillez lire le présent manuel avant

d’utiliser l’appareil pour la première fois. Conservez-le pour toute consultation ultérieure.

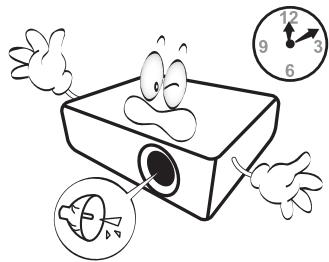

2. Ne regardez pas directement l’objectif

de projection lorsque l’appareil est en cours d’utilisation. L’intensité du faisceau lumineux pourrait entraîner des lésions oculaires.

6. Dans certains pays, la tension d’alimentation

n’est PAS stable. Ce projecteur est conçu pour fonctionner en toute sécurité à une tension située entre 100 et 240 volts CA. Cependant, une panne n’est pas exclue en cas de hausse ou de baisse de tension de l’ordre de ±10 volts. Dans les zones où l’alimentation secteur peut fluctuer ou s’interrompre, il est conseillé de relier votre projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS).

7. Évitez de placer des objets devant l’objectif de

projection lorsque le projecteur est en cours

3. Confiez les opérations d’entretien et de

d’utilisation car ils risqueraient de se réparation à un technicien qualifié. déformer en raison de la chaleur ou de provoquer un incendie. Pour éteindre temporairement la lumineuse, utilisez la fonction Vide.

4. N’oubliez pas d’ouvrir l’obturateur (le

cas échéant) ni de retirer le couvercle de l’objectif (le cas échéant) lorsque la lampe du projecteur est allumée.

5. La lampe atteint une température très élevée 8. N’utilisez pas la lampe au-delà de sa durée de

lorsque l’appareil est en cours d’utilisation. vie nominale. Une utilisation excessive des Attendez que le projecteur se soit refroidi lampes au-delà de la durée recommandée (environ 45 minutes) avant de retirer la lampe pourrait entraîner leur éclatement. pour la remplacer.

Consignes de sécurité importantes

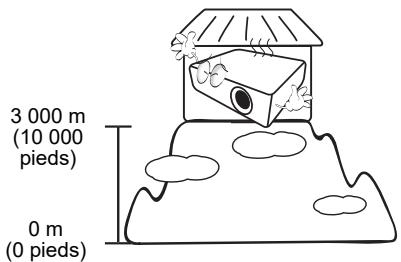

9. Ne remplacez jamais la lampe ni aucun

composant électronique tant que le projecteur n’est pas débranché.

13. Placez toujours le projecteur sur une surface

plane et horizontale avant de l’utiliser. - Ne mettez pas l’appareil sous tension lorsqu’il est placé sur une surface inclinée à plus de 10 degrés sur la gauche ou la droite ou à plus de 15 degrés vers l’avant ou l’arrière. Une inclinaison trop importante du projecteur peut être à l’origine de dysfonctionnements, voire d’une détérioration de la lampe.

10. Ne posez pas cet appareil sur un chariot, un

support ou une table instable. Il risquerait de tomber et d’être sérieusement endommagé.

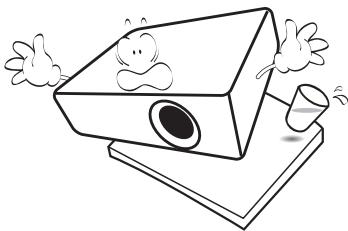

14. Ne posez pas le projecteur sur le flanc. Il

risque de basculer et de blesser quelqu’un ou encore de subir de sérieux dommages.

11. N’essayez en aucun cas de démonter

l’appareil. Un courant de haute tension circule à l’intérieur de votre appareil. Tout contact avec certaines pièces peut présenter un

15. Ne vous appuyez pas sur le projecteur et n’y

danger de mort. La seule pièce susceptible placez aucun objet. Une charge trop élevée d’être manipulée par l’utilisateur est la lampe, risque non seulement d’endommager le elle-même protégée par un couvercle projecteur, mais également d’être à l’origine amovible. d’accidents et de blessures corporelles. Vous ne devez en aucun cas démonter ou retirer quelle qu'autre protection que ce soit. Ne confiez les opérations d’entretien et de réparation qu’à un technicien qualifié.

16. De l’air chaud et une odeur particulière

peuvent s’échapper de la grille de ventilation lorsque le projecteur est sous tension. Il s’agit

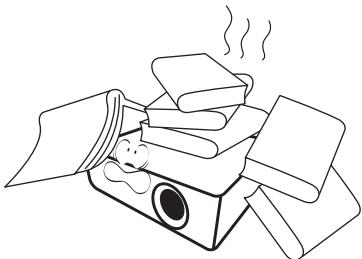

12. N’obstruez pas les orifices de ventilation.

d’un phénomène normal et non d’une défaillance. - Ne placez pas le projecteur sur une couverture, de la literie ou toute autre surface souple. - Ne recouvrez pas le projecteur avec un chiffon ni aucun autre élément. - Ne placez pas de produits inflammables à proximité du projecteur. Une importante obstruction des orifices de ventilation peut entraîner une surchauffe du projecteur qui risque alors de prendre feu. Consignes de sécurité importantes

17. Ne placez pas de liquides sur le projecteur, ni 20. Évitez de placer le projecteur dans l’un des

à proximité. Tout déversement pourrait être à environnements ci-dessous. l’origine d’une panne. Si le projecteur est - Espace réduit ou peu ventilé. L’appareil doit être placé à une distance minimale de 50 cm des murs ; l’air doit mouillé, débranchez-le de la prise secteur et pouvoir circuler librement autour du projecteur. contactez BenQ pour une réparation. - Emplacements soumis à des températures trop élevées, par exemple dans une voiture aux vitres fermées. - Emplacements soumis à un taux d’humidité excessif, poussiéreux ou enfumés risquant de détériorer les composants optiques, de réduire la durée de vie de l’appareil ou d’assombrir l’image.

18. Cet appareil peut afficher des images

renversées pour des configurations de montage mural/au plafond. - Emplacements situés à proximité d’une alarme incendie. - Emplacements dont la température ambiante dépasse 40°C / 104°F. - Lieux où l’altitude excède 3 000 mètres (10 000 pieds).

19. Cet appareil doit être raccordé à la terre.

3 000 m (10 000 pieds) (0 pieds)

• Hg - Cette lampe contient du mercure. Manipulez-la dans le respect des lois locales concernant les déchets. Voir www.lamprecycle.org.
• Pour éviter d’endommager les puces DLP, ne dirigez jamais un faisceau laser à haute puissance dans la lentille de projection.

Consignes de sécurité importantes Introduction Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Projecteur Télécommande avec piles Cordon d'alimentation Guide de démarrage rapide Dongle Android TV QS01 Télécommande Android TV avec piles Carte de garantie*

• Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés.
• *La carte de garantie n’est fournie que dans certaines régions. Veuillez contacter votre revendeur pour obtenir des informations détaillées. Accessoires disponibles en option

1. Lampe supplémentaire

Remplacement des piles de la télécommande

1. Appuyez et ouvrez le couvercle des piles, comme illustré.

2. Enlevez les piles usagées (le cas échéant) et installez deux

piles AAA. Assurez-vous que les polarités positives et négatives sont positionnées correctement, comme illustré.

3. Remettez le couvercle des piles jusqu'à ce qu'il s'enclenche en place.

• Évitez de laisser la télécommande et les piles dans un environnement excessivement chaud ou humide tel qu'une cuisine, une salle de bains, un sauna, une véranda ou dans une voiture fermée.
• Remplacez toujours la pile par une pile du même type ou de type équivalent recommandé par le fabricant.
• Jetez les piles usagées conformément aux instructions du fabricant et aux réglementations environnementales locales pour votre région.
• Ne jetez jamais les piles dans le feu. Risque d’explosion.
• Si les piles sont déchargées ou si vous n'allez pas utiliser la télécommande pendant une durée prolongée, retirez les piles afin d’éviter toute dégradation de la télécommande due à une fuite des piles. Introduction

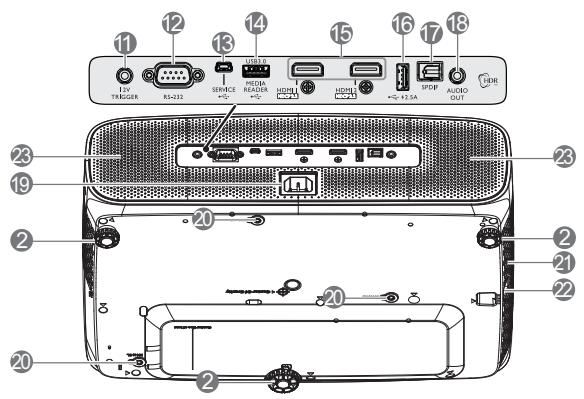

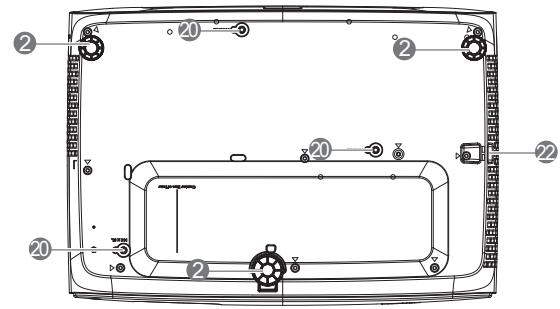

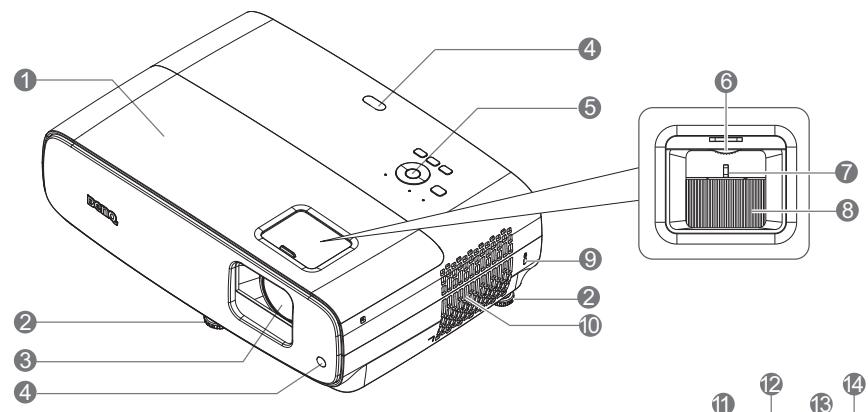

Vue extérieure du projecteur

12. Port de contrôle RS-232

13. Port USB Mini-B (pour les mises à niveau du

3. Lentille de projection

4. Capteur IR de télécommande

5. Panneau de contrôle externe

(Voir Commandes et fonctions à la page 9.)

6. Molette de décalage de l'objectif

14. Port USB Type-A (USB 3,0 : lecteur/disque

multimédia 5 V 1,5 A, téléchargement de firmware)

15. Port d'entrée HDMI 1/HDMI 2 (Version 2.0b)

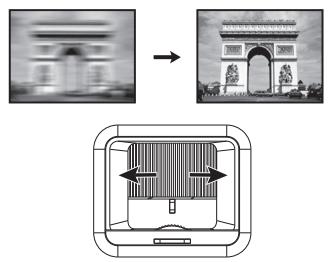

8. Bague de mise au point

17. Port de sortie SPDIF

9. Prise pour verrou de sûreté Kensington

18. Prise de sortie audio

10. Orifice d'aération (entrée d'air)

19. Prise d'alimentation CA

11. Borne de sortie 12 V CC

20. Trous de montage mural

Déclenche des dispositifs externes tels qu'un contrôle électrique d'écran ou d'éclairage, etc. 21. Orifice d'aération (sortie d'air)

22. Barre de sécurité

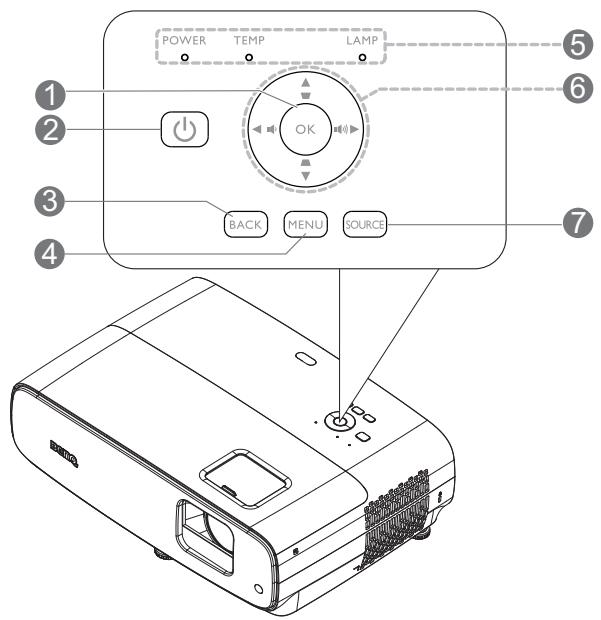

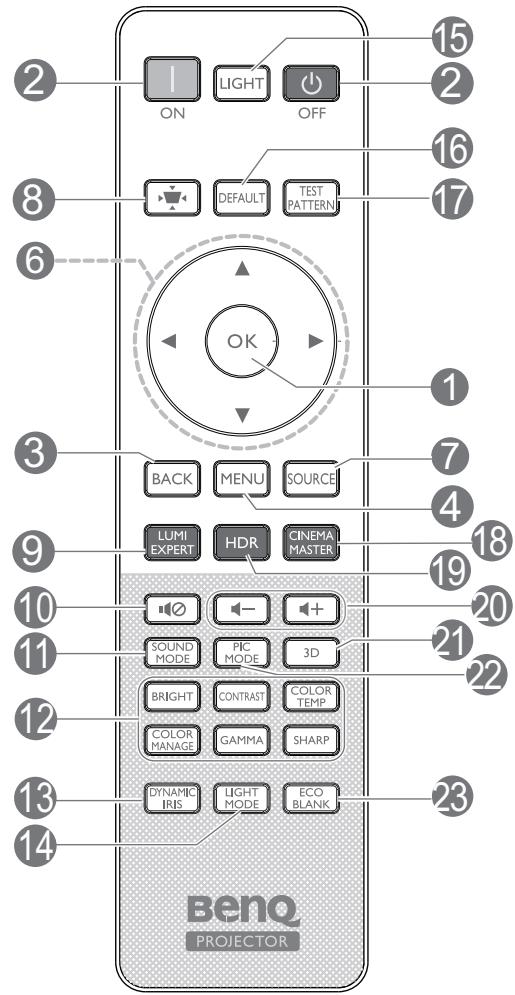

Introduction Commandes et fonctions Projecteur et télécommande Toutes les pressions de touches décrites dans ce document sont disponibles sur la télécommande ou le projecteur.

Confirme l’élément sélectionné dans le menu à l’écran (OSD). Lorsque le menu OSD Trapèze apparaît, appuyez longuement pendant 2 secondes pour réinitialiser le trapèze.

POWER Permet de faire basculer le projecteur entre les modes veille et activé. MARCHE/ Arrêt Permet de faire basculer le projecteur entre les modes veille et activé. BACK Retourne au menu précédent de l’affichage OSD, quitte et enregistre les paramètres de menu. MENU Permet d’activer l’affichage des menus à l’écran. Indicateur lumineux ALIMENTATION/Indicateur d'avertissement TEMPérature/Indicateur lumineux LAMPE (Voir Voyants à la page 41.) Touches fléchées ( , , , ) Lorsque le menu à l’écran (OSD) est affiché, ces touches servent de flèches directionnelles pour sélectionner les différentes options du menu et effectuer les réglages nécessaires. Touches Trapèze ( , Affiche la page de correction du trapèze. Volume Diminue ou augmente le volume du projecteur.

Affiche la barre de sélection de la source.

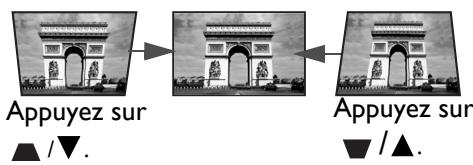

8. Touche de correction du trapèze

Affiche le menu de correction du trapèze.

Non opérationnel sur ce projecteur. Permet d'activer ou de désactiver l'audio du projecteur. Introduction

Affiche les menu MODE SON.

12. Touches de réglage de la qualité d'image

(BRIGHT, CONTRAST, COLOR TEMP, COLOR MANAGE, GAMMA, SHARP) Affiche les barres de réglage pour les ajustements des valeurs appropriées de la qualité d'image.

Sélectionne un DYNAMIC IRIS approprié parmi les modes proposés.

Affiche le menu CinemaMaster. Voir CinemaMaster à la page 30.

Diminue ou augmente le volume du projecteur.

Affiche les menu 3D.

Affiche les menu Mode Image. Sélectionne une puissance de lampe adaptée parmi les modes proposés. Lorsque le menu OSD Trapèze apparaît, appuyez longuement pendant 2 secondes pour

activer le trapèze automatique. Active le rétroéclairage de la télécommande pendant quelques secondes. Pour maintenir le 23. ECO BLANK rétroéclairage activé, appuyez sur une autre Permet de masquer l’image à l’écran. touche pendant que le rétroéclairage est Évitez de placer des objets devant l’objectif activé. Appuyez à nouveau sur la touche pour de projection lorsque le projecteur est en désactiver le rétroéclairage. cours d’utilisation car ils risqueraient de se

déformer en raison de la chaleur ou de provoquer un incendie. Réinitialise à la valeur par défaut pour l'ensemble du menu des barres de réglage lors du réglage.

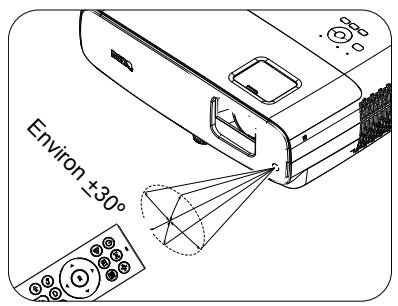

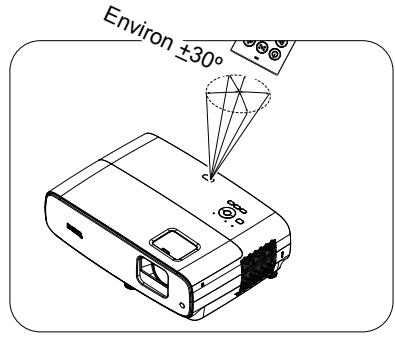

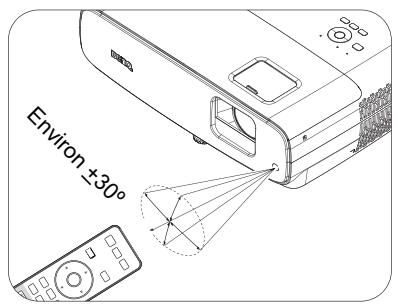

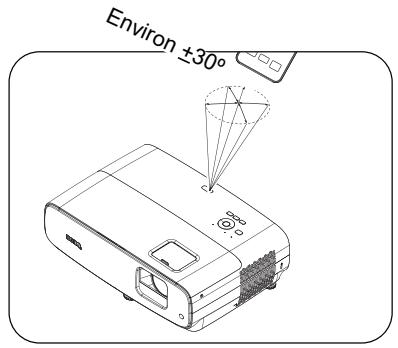

Affiche le TEST PATTERN. Portée efficace de la télécommande La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au(x) capteur(s) infrarouge du projecteur pour un fonctionnement correct. La distance entre la télécommande et le(s) capteur(s) ne doit pas dépasser 8 mètres (environ 26 pieds). Assurez-vous qu’aucun obstacle susceptible de bloquer le rayon infrarouge ne se trouve entre la télécommande et le(s) capteur(s) infrarouge du projecteur.

• Utilisation du projecteur à partir de l'avant

• Utilisation du projecteur à partir du dessus

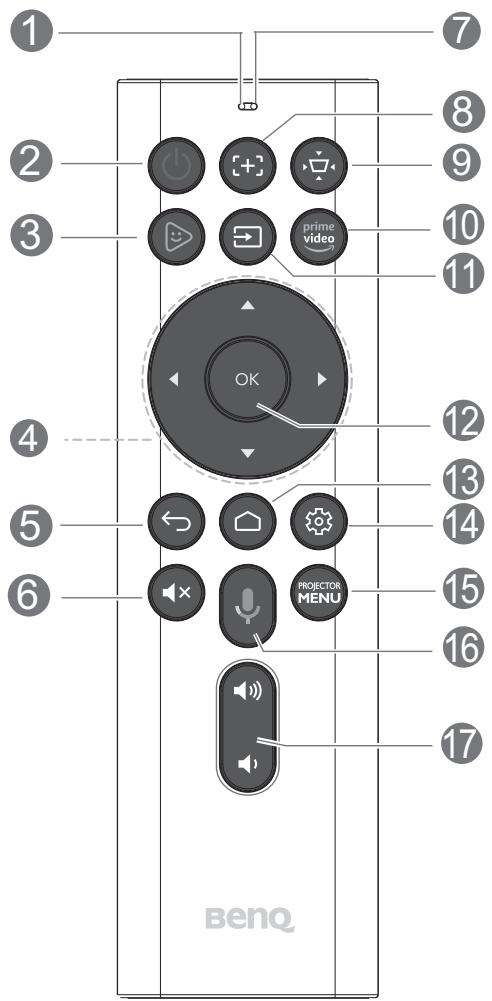

Télécommande Android TV

4. Touches fléchées ( ,

Lorsque le menu OSD du projecteur est activé, appuyez sur Retour pour revenir au menu OSD du projecteur précédent. Cela ferme le menu contextuel d’alerte ou de rappel du projecteur, quitte et enregistre les paramètres du menu du projecteur.

Affiche l’état de fonctionnement. Le témoin rouge signale les boutons infrarouges. Le témoin bleu signale les boutons Bluetooth. POWER Permet de faire basculer le projecteur entre les modes veille et activé. Kids TV Ouvre rapidement le package d'application Android « Kids TV » sous la source ATV. Muet Permet d'activer ou de désactiver l'audio du projecteur.

Retour Lorsque la source d'entrée est en ATV, appuyez sur Retour pour revenir à l'option ATV précédente. Cela ferme le menu contextuel d’alerte ou de rappel ATV et quitte l'application actuelle du package d'application Android sous la source ATV.

Renommez la source d'entrée est ATV : - Appuyez sur gauche / droite afin de lire le fichier vidéo et audio précédent / suivant lors de la lecture multimédia. - Maintenez enfoncé gauche / droite pour reculer / avancer rapidement sur le fichier vidéo et audio lors de la lecture multimédia.

Reçoit les commandes vocales.

Navigue vers le haut / le bas / la gauche / la droite afin de choisir une ATV ou un élément de menu OSD souhaité du projecteur.

Mise au point Appuyez pour ouvrir la page de mise au point automatique. *Disponible uniquement sur les projecteurs compatibles. Introduction

Affiche la page de correction du trapèze.

Amazon prime video Ouvrez rapidement le package d’application Android « Amazon prime video » lorsque la source d'entrée est ATV.

Affiche l'option de réglage Android.

Recherche vocale / Assistant vocal Maintenez enfoncé le bouton Recherche vocale / Assistant vocal pour activer l'assistant vocal. Maintenez cette touche et parlez dans le microphone en haut de la télécommande lorsque vous utilisez l'assistant vocal. Affiche la barre de sélection de la source.

Confirme un élément sélectionné du menu OSD ATV ou projecteur.

Menu projecteur. Active le menu OSD du projecteur. Source Lorsque la source d'entrée est ATV, appuyez sur OK pour lire ou mettre en pause une vidéo ou un fichier audio lors de la lecture multimédia. Option Android

Touches de volume Diminue ou augmente le volume du projecteur. Écran d’accueil Android TV Évitez de placer des objets devant l’objectif de projection lorsque le projecteur est en cours d’utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie. Affiche l'écran d'accueil d'Android TV. Portée effective de la télécommande Android TV La distance de fonctionnement du capteur infrarouge est dans une plage de 8 mètres (~ 26 pieds) à un angle de 30 degrés (vers la gauche et vers la droite). La distance de fonctionnement du capteur Bluetooth est dans une plage de 8 mètres. La distance de la voix est inférieure à 6 mètres et la distance de réception vocale est inférieure à 30 cm à un angle de + 90 degrés face au microphone directement. Assurez-vous qu’aucun obstacle susceptible de bloquer le rayon infrarouge ne se trouve entre la télécommande et le(s) capteur(s) infrarouge du projecteur.

• Utilisation du projecteur à partir de l'avant

• Utilisation du projecteur à partir du dessus

Caractéristiques de la télécommande Android TV Protocole sans fil Power

Introduction Bluetooth Low Energy v4.2 Pile AAA * 2 Positionnement du projecteur Choix de l’emplacement Avant de choisir un emplacement d'installation pour votre projecteur, tenez compte des facteurs suivants :

• Taille et position de votre écran
• Emplacement de la prise électrique
• Emplacement et distance entre le projecteur et le reste de vos équipements Vous pouvez installer votre projecteur des façons suivantes.

Sélectionnez ce positionnement lorsque le projecteur est placé sur la table devant l’écran. Il s’agit du positionnement le plus courant lorsqu’une installation rapide et une bonne portabilité sont souhaitées. Sélectionnez ce positionnement lorsque le projecteur est placé sur la table derrière l’écran. Cette configuration nécessite un écran de rétroprojection spécial.

Sélectionnez ce positionnement lorsque le projecteur est suspendu à l’envers devant l’écran. Achetez le kit de montage mural/au plafond pour projecteur BenQ auprès de votre revendeur afin de monter votre projecteur. Sélectionnez ce positionnement lorsque le projecteur est suspendu à l’envers depuis l'arrière de l’écran. Veuillez noter que cette configuration nécessite un écran de rétroprojection spécial ainsi que le kit de montage mural/au plafond pour projecteur BenQ. Après avoir allumé le projecteur, accédez au menu INSTALLATION > Position du projecteur et appuyez sur / pour sélectionner un réglage. Positionnement du projecteur

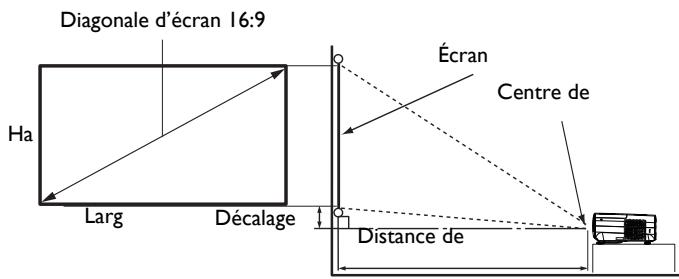

Obtention d'une taille d'image de projection préférée La distance entre la lentille du projecteur et l’écran, le réglage du zoom (si disponible) et le format vidéo ont tous une incidence sur la taille de l’image projetée. Dimensions de projection Diagonale d’écran 16:9 Écran Centre de

Larg Décalage Distance de

• Le format de l'écran est 16:9 et l'image projetée est au format 16:9. Taille d'écran Distance de l'écran (en mm) Diagonale Longueur minimum H (mm) L (mm)

Moyenne Longueur maximum

Par exemple, si vous utilisez un écran de 120 pouces, la distance de projection recommandée est de 3454 mm.

Positionnement du projecteur Si la distance de projection que vous mesurez est de 5000 mm, la valeur la plus proche dans la colonne "Distance de l'écran (en mm)" est 4893 mm. Si vous regardez au bout de la ligne, vous verrez qu'il faut un écran de 170 pouces (environ 4,3 m).

• Toutes les mesures sont des approximations et peuvent varier des valeurs réelles. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. Cela vous aidera à déterminer la position de montage exacte la mieux adaptée à l’emplacement de votre installation.
• Pour optimiser la qualité de votre projection, nous conseillons de réaliser la projection en suivant les valeurs apparaissant dans les cellules non grises.
• Les valeurs apparaissant dans les cellules grises sont indiquées à titre de référence uniquement. Décalage de l'objectif de projection

• Veuillez arrêter de tourner le bouton de réglage lorsque vous entendez un déclic indiquant que le bouton a atteint sa limite. Trop tourner le bouton peut causer des dommages. Montage du projecteur Si vous avez l’intention de fixer votre projecteur, nous vous recommandons fortement d’utiliser le kit de montage spécialement conçu pour le projecteur BenQ, et de vous assurer qu’il est correctement installé. Si vous utilisez un kit de montage de projecteur d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur, due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés. Avant de monter le projecteur
• Achetez un kit de montage pour projecteur BenQ à l’endroit où vous avez acheté votre projecteur BenQ.
• BenQ recommande d’acheter également un câble de sécurité compatible avec un verrou Kensington et de l’attacher à la fois à la fente de verrouillage Kensington du projecteur et à la base du support de fixation. Il contribuerait à retenir le projecteur au cas où son attachement au support de fixation au plafond venait à se desserrer.
• Demandez à votre revendeur d'installer le projecteur pour vous. Installer vous-même le projecteur peut causer sa chute et entraîner des blessures. Positionnement du projecteur

• Prenez les mesures nécessaires pour empêcher le projecteur de tomber, notamment pendant un tremblement de terre.
• La garantie ne couvre pas les dommages au produit causés par le montage du projecteur avec un kit de montage de projecteur qui n'est pas de la marque BenQ.
• Prenez en compte la température de l'environnement où le projecteur est monté au plafond/mur. Si un radiateur est utilisé, la température près du plafond/mur peut être plus élevée que prévu.
• Lisez le manuel d'utilisation du kit de montage pour connaître la plage de couple. Serrer avec un couple dépassant la plage recommandée peut causer des dommages au projecteur qui peut ensuite tomber.
• Assurez-vous que la prise électrique est à une hauteur accessible pour vous permettre d'éteindre facilement le projecteur. Diagramme d'installation du montage mural/au plafond Vis de montage mural/au plafond : M4 (Max L = 25 mm ; Min L = 20 mm) 222,3

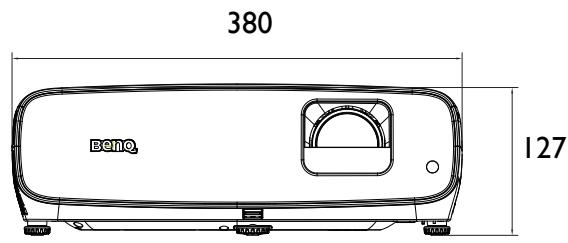

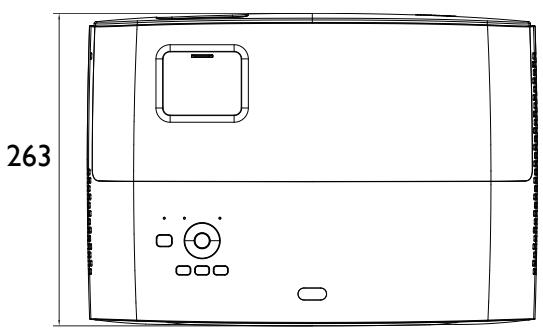

Positionnement du projecteur 104,3

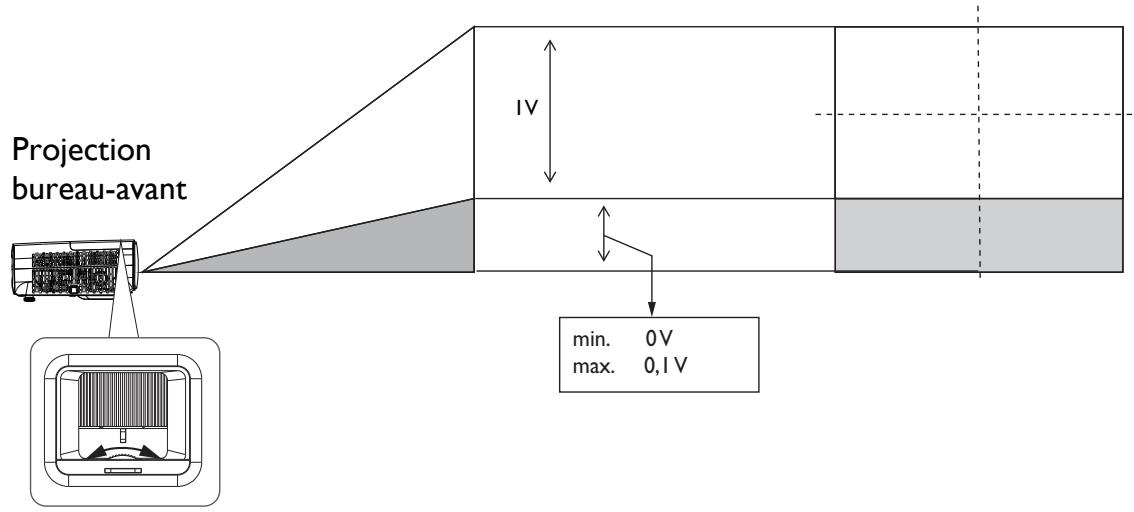

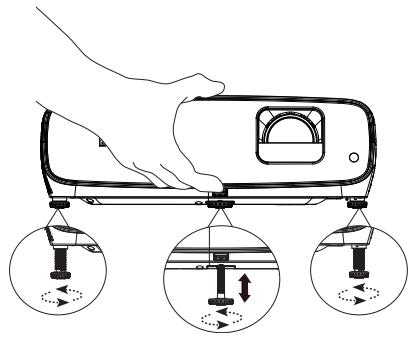

Unité : mm Ajustement de l’image projetée Ajustement de l’angle de projection Si le projecteur ne se trouve pas sur une surface plane ou si l’écran et le projecteur ne sont pas perpendiculaires, l’image projetée présente une distorsion trapézoïdale. Vous pouvez visser les pieds de réglage arrière pour ajuster l’angle horizontal. Pour rétracter les pieds, vissez les pieds de réglage dans le sens inverse. Ne regardez pas directement l’objectif du projecteur lorsque la lampe est allumée. La lumière de la lampe peut provoquer des dommages oculaires. Réglage fin de la taille et de la netteté de l’image Réglez la taille de l’image projetée à l’aide de la molette de zoom. Réglez la netteté de l'image en tournant la bague de focus. Correction de la déformation trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C’est le cas lorsque le projecteur n’est pas perpendiculaire à l’écran. Pour corriger ce problème, indépendamment du réglage de la hauteur du projecteur, vous pouvez utiliser Trapèze auto ou Trapèze pour effectuer une correction manuelle en suivant l’une de ces étapes.

• Utilisation de la télécommande ou du projecteur Appuyez sur sur la télécommande ou sur le projecteur pour afficher la page de correction du trapèze. Appuyez sur pour corriger la distorsion trapézoïdale en haut de l’image. Appuyez sur pour corriger la distorsion Appuyez sur Appuyez sur trapézoïdale en bas de l’image. Lorsque le menu OSD Trapèze

apparaît, appuyez longuement sur OK pendant 2 secondes pour réinitialiser le trapèze. Lorsque le menu OSD Trapèze apparaît, appuyez longuement sur PIC MODE pendant 2 secondes pour activer le trapèze automatique. Positionnement du projecteur

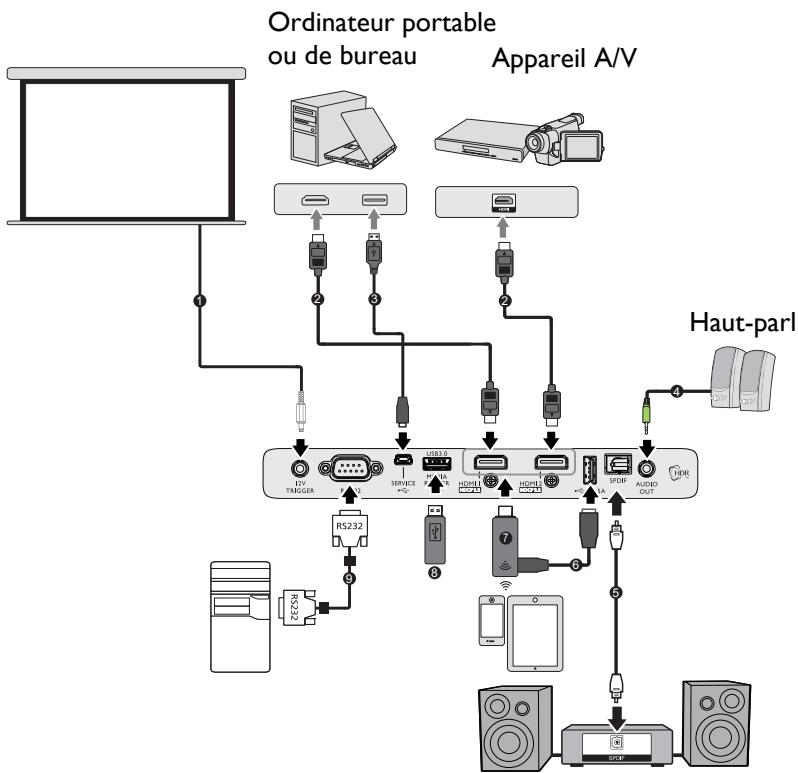

Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit :

1. Mettez préalablement tous les appareils hors tension.

2. Utilisez les câbles appropriés pour chaque source.

3. Branchez les câbles correctement.

Ordinateur portable ou de bureau Appareil A/V

Déclencheur 12V pour le contrôle de l'écran

Câble USB (Mini-B vers type A)

Le câble USB (type A vers Micro B) se connecte à la prise d'alimentation du dongle HDMI sans fil.

Dispositif de stockage USB pour lecteur multimédia, mise à niveau du firmware

• Pour les raccordements ci-dessus, certains câbles ne sont pas fournis avec le projecteur (voir Contenu de l’emballage à la page 7). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en électronique.
• Les illustrations relatives à la connexion sont fournies à titre indicatif uniquement. Les prises de connexion arrière disponibles sur le projecteur varient selon chaque modèle de projecteur.
• De nombreux ordinateurs portables n’activent pas automatiquement leur port vidéo externe lorsqu’ils sont connectés à un projecteur. Pour activer ou désactiver l’affichage externe, vous pouvez généralement utiliser une combinaison de touches telle que FN + touche de fonction avec un symbole de moniteur. Appuyez simultanément sur la touche FN et la touche illustrée. Consultez le manuel de l’utilisateur de votre ordinateur portable pour connaître la combinaison de touches exacte.
• Si l’image vidéo sélectionnée ne s’affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifiez que le périphérique vidéo source est bien sous tension et fonctionne correctement. Vérifiez également que les câbles de signal sont bien connectés.
• Le(s) haut-parleur(s) intégré(s) est/sont désactivé(s) lorsque la prise SORTIE AUDIO est raccordée.
• Confirmez le débit en bauds de votre ordinateur à 9600 afin de pouvoir connecter le projecteur en utilisant un câble RS-232 approprié.

Connexion Fonctionnement Installation du Dongle Android TV QS01 Suivez les illustrations ci-dessous pour installer le dongle Android TV QS01 avant utilisation. Assurez-vous que le cache de la lampe est réinstallé après avoir branché le dongle. Ne mettez pas l’appareil sous tension avec le cache de la lampe ouvert. La télécommande Android TV QS01 peut également contrôler le projecteur lorsque le dongle Android TV QS01 est correctement installé.

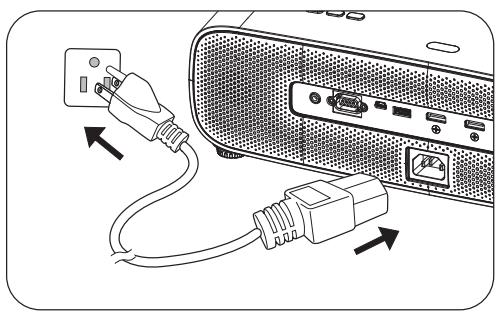

Mise en marche du projecteur

1. Branchez le cordon d'alimentation. Mettez la prise

électrique sous tension (si nécessaire). Le voyant d'alimentation du projecteur s'allume en orange une fois l’appareil mis sous tension.

2. Appuyez sur le bouton

du projecteur ou sur le bouton de la télécommande pour démarrer le projecteur. Le voyant d’alimentation clignote en vert puis reste vert une fois le projecteur en marche. La procédure de démarrage dure environ 30 secondes. Peu après, un logo le démarrage est projeté. Tournez (si nécessaire) la molette de mise au point pour améliorer la netteté de l’image.

3. Si vous allumez le projecteur pour la première fois, l'assistant de configuration apparaît pour vous

guider dans la configuration du projecteur. Si vous l'avez déjà effectuée, ignorez cet étape et passez à l'étape suivante.

• Utilisez les touches fléchées ( / / / ) du projecteur ou de la télécommande pour vous déplacer dans les éléments du menu. Fonctionnement

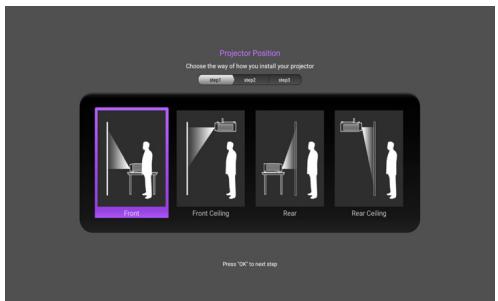

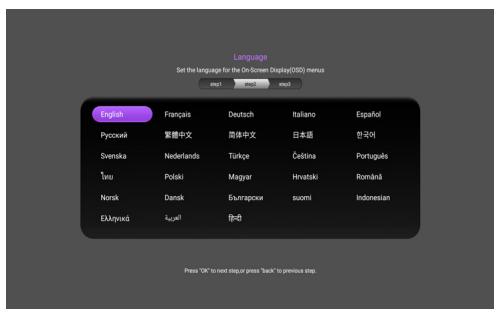

• Utilisez OK pour confirmer l'élément de menu sélectionné. Étape 1 : Spécifiez Position du projecteur. Pour plus d'informations sur la position du projecteur, voir Choix de l’emplacement. Étape 2 : Spécifiez le menu OSD Langue. Étape 3 : Spécifiez Trapèze vertical.

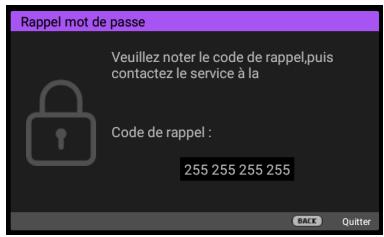

4. Si vous êtes invité à entrer un mot de passe, utilisez les touches fléchées pour saisir un mot de

passe à 6 chiffres. Voir Utilisation de la fonction de mot de passe à la page 24.

5. Mettez tous les appareils connectés sous tension.

6. Le projecteur recherche des signaux d’entrée. Le signal d'entrée actuel en cours de numérisation

apparaît. Si le projecteur ne détecte pas de signal valide, le message "Aucun signal" reste affiché jusqu’à ce qu’un signal d’entrée soit détecté. Vous pouvez également appuyer sur SOURCE pour sélectionner le signal d’entrée de votre choix. Voir Changement de signal d’entrée à la page 25.

• Veuillez utiliser les accessoires d'origine (p.ex. le cordon d'alimentation) afin d'éviter des risques tels qu'une décharge électrique et un incendie.
• Si le projecteur est encore chaud en raison d’une activité précédente, le ventilateur fonctionnera pendant 90 secondes environ avant que la lampe ne s’allume.
• Les captures d'écran de l'assistant de configuration sont fournies à titre indicatif uniquement et peuvent différer de la conception réelle.
• Si la fréquence ou la résolution du signal d'entrée se situe en dehors de la plage de fonctionnement du projecteur, le message "Hors gamme" s’affiche sur l'écran d'arrière-plan. Sélectionnez un signal d’entrée compatible avec la résolution du projecteur ou sélectionnez une valeur inférieure pour le signal d’entrée. Voir Chronogramme à la page 45.
• En cas d'absence de signal pendant 3 minutes, le projecteur se met automatiquement en mode économie.

Fonctionnement Configuration Android TV QS01 Avant de commencer Vérifiez que vous disposez de :

• Une connexion Internet Wifi

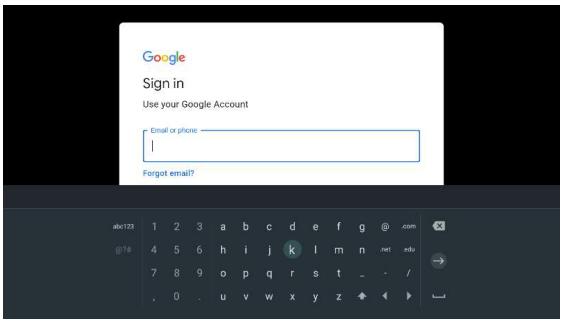

• Un compte Google Étape 1 : Appuyez sur « OK » pendant 3 secondes pour appairer votre télécommande Étape 2 : Configurer votre appareil Il y a 3 options pour configurer votre appareil :

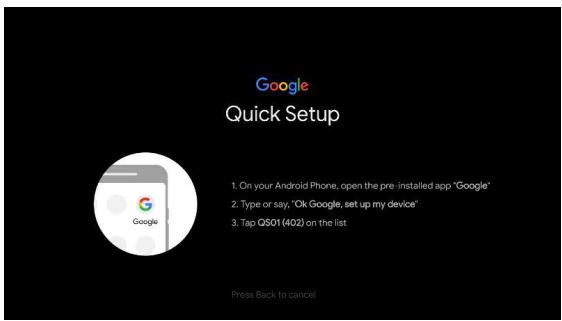

• Configuration rapide à l’aide d'un téléphone Android

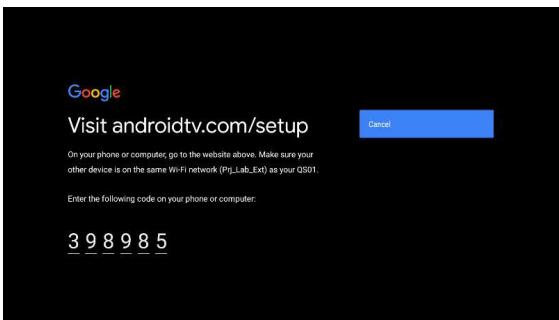

• Utilisation de votre téléphone ou de votre ordinateur Fonctionnement

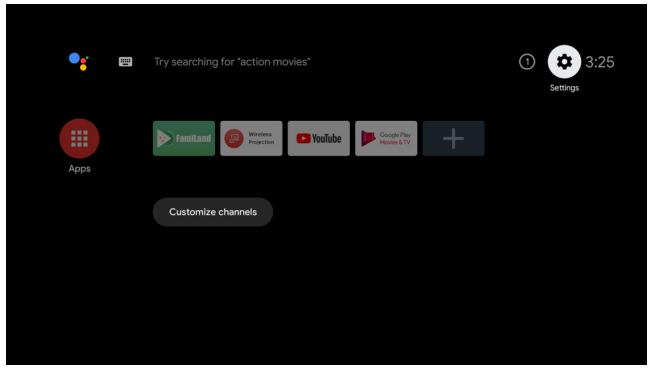

• Utilisation de votre télécommande Étape 3 : Afficher l'écran d'accueil d'Android TV Pour plus d’informations, consultez https://support.google.com/androidtv/

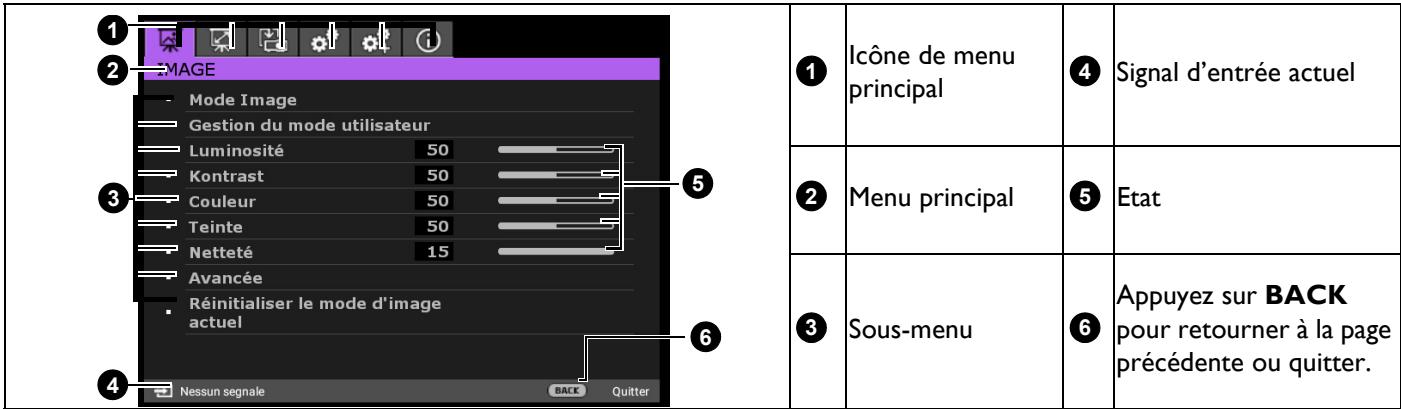

Fonctionnement Utilisation des menus du projecteur Le projecteur offre une fonction d’affichage des menus à l’écran permettant d’effectuer différents réglages et paramétrages. Les captures d'écran du menu OSD ci-dessous sont fournies à titre indicatif uniquement et peuvent différer de la conception réelle. Vous trouverez ci-dessous une vue d’ensemble du menu.

Signal d’entrée actuel

Appuyez sur BACK pour retourner à la page précédente ou quitter.

Pour accéder au menu OSD, appuyez sur MENU sur le projecteur ou la télécommande.

• Utilisez les touches fléchées ( / ) du projecteur ou de la télécommande pour vous déplacer dans les éléments du menu principal.
• Utilisez les touches fléchées ( / ) du projecteur ou de la télécommande pour vous déplacer dans les éléments du sous-menu.
• Utilisez les touches fléchées ( / ) du projecteur ou de la télécommande pour régler les paramètres ou appuyez sur OK sur le projecteur ou la télécommande pour accéder au sous-menu.
• Appuyez deux fois* sur MENU sur le projecteur ou la télécommande pour quitter et enregistrer les réglages. *Après avoir appuyé une première fois, vous retrouvez le menu principal et le menu à l’écran se referme lorsque vous appuyez une seconde fois. Mise à niveau du micrologiciel

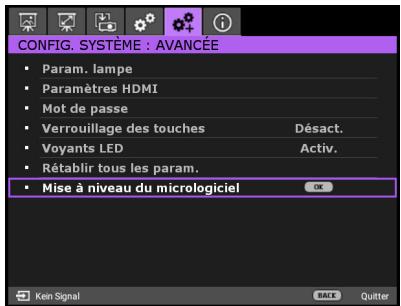

1. Rendez-vous sur le site Web BenQ et accédez à la page Produits >

Support > Logiciel pour télécharger le dernier fichier du micrologiciel.

2. Décompressez le fichier téléchargé, recherchez et enregistrez le fichier

nommé « update_signed.zip » sur la clé USB. (Il est recommandé d'utiliser une clé USB au format FAT32)

3. Insérez une clé USB dans le port USB 3.0.

4. Accédez au menu CONFIG. SYSTÈME : avancée > Mise à

niveau du micrologiciel et appuyez sur OK .

5. Sélectionnez Oui pour mettre à niveau la version du

micrologiciel. Pendant le processus de mise à niveau, veuillez maintenir la mise sous tension jusqu’à la fin de la mise à niveau.

6. Lorsque vous voyez ce message, la mise à niveau du

micrologiciel est terminée. Fonctionnement

Sécurisation du projecteur À l'aide d'un verrou avec câble de protection anti-vol Le projecteur doit être installé dans un lieu sûr de façon à éviter le vol. Sinon, faites l'acquisition d'un verrou, comme par exemple un verrou Kensington, pour sécuriser le projecteur. L'arrière du projecteur comporte un orifice pour verrou Kensington. Voir l'élément 9 en page 8. Un verrou avec câble de protection anti-vol Kensington comporte habituellement une ou des clés et le verrou. Pour savoir comment utiliser le dispositif, veuillez vous reporter à la documentation du verrou. Utilisation de la fonction de mot de passe Définition d’un mot de passe

1. Accédez au menu CONFIG. SYSTÈME: AVANCÉ > Mot de passe. Appuyez sur OK . La page

de définition du mot de passe apparaît.

2. Sélectionnez Modifier MP et appuyez sur OK .

3. Les quatre touches fléchées ( , , , ) représentent

respectivement 4 chiffres (1, 2, 3, 4). En fonction du mot de passe que vous souhaitez définir, appuyez sur les touches fléchées pour entrer les six chiffres du mot de passe.

4. Confirmez le nouveau mot de passe en entrant à

nouveau le nouveau mot de passe. Une fois le mot de passe défini, le menu OSD revient à la page Mot de passe.

5. Pour activer la fonction Verrou alimentation, appuyez sur / pour mettre en surbrillance

Verrou alimentation et appuyez sur / pour sélectionner Activ.. Saisissez à nouveau le mot de passe.

• Les chiffres saisis s’affichent à l’écran sous forme d’astérisques. Notez le mot de passe que vous avez sélectionné et conservez-le en lieu sûr à l'avance ou juste après avoir saisi le mot de passe de manière à pouvoir le retrouver si vous l'oubliez.
• Une fois le mot de passe défini et le verrou d'alimentation activé, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passe correct à chaque démarrage. Oubli du mot de passe Si vous saisissez un mot de passe erroné, le message d'erreur de mot de passe apparaît, suivi du message Saisie Mot De Passe Actuel. Si vous ne vous souvenez absolument pas du mot de passe, vous pouvez utiliser la procédure de rappel du mot de passe. Voir Procédure de rappel de mot de passe à la page 24. Si vous entrez un mot de passe incorrect 5 fois de suite, le projecteur s’éteint automatiquement au bout de quelques secondes. Procédure de rappel de mot de passe

1. Appuyez et maintenez OK enfoncé pendant 3 secondes.

Le projecteur affiche un code à l’écran.

2. Notez le numéro et éteignez votre projecteur.

3. Contactez le service d’assistance BenQ local pour le

déchiffrer. Vous devrez peut-être fournir une preuve d’achat pour garantir que vous êtes autorisé à utiliser le projecteur.

Fonctionnement Modification du mot de passe

1. Accédez au menu CONFIG. SYSTÈME: AVANCÉ > Mot de passe > Modifier MP.

2. Appuyez sur OK . Le message "Saisie Mot De Passe Actuel" apparaît.

3. Entrez l’ancien mot de passe.

• Si le mot de passe est correct, un autre message "Saisie Nouveau Mot De Passe" apparaît.
• Si le mot de passe n’est pas correct, le message d’erreur de mot de passe s’affiche, suivi du message "Saisie Mot De Passe Actuel" pour vous permettre de réessayer. Vous pouvez appuyer sur BACK pour annuler la modification, ou essayer un autre mot de passe.

4. Entrez un nouveau mot de passe.

5. Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe.

Désactivation de la fonction de mot de passe Pour désactiver la protection par mot de passe, accédez au menu CONFIG. SYSTÈME: AVANCÉ > Mot de passe > Verrou alimentation et appuyez sur / pour sélectionner Désact.. Le message “Saisie Mot De Passe Actuel” apparaît. Entrez le mot de passe actuel.

• Si le mot de passe est correct, le menu OSD retourne à la page de définition du mot de passe. Vous n’aurez pas besoin de saisir le mot de passe la prochaine fois que vous allumerez le projecteur.
• Si le mot de passe n’est pas correct, le message d’erreur de mot de passe s’affiche, suivi du message "Saisie Mot De Passe Actuel" pour vous permettre de réessayer. Vous pouvez appuyer sur BACK pour annuler la modification, ou essayer un autre mot de passe. Bien que la fonction de mot de passe soit désactivée, vous devez conserver le mot de passe à portée de main au cas où vous auriez besoin de réactiver la fonction de mot de passe. Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Au démarrage, le projecteur recherche automatiquement les signaux disponibles. Assurez-vous que le menu CONFIG. SYSTÈME: DE BASE > Source auto est Activ. si vous voulez que le projecteur recherche automatiquement les signaux. Pour sélectionner la source :

1. Appuyez sur SOURCE. Une barre de sélection de la source apparaît.

jusqu’au signal souhaité et appuyez sur OK . Une fois détectées, les informations sur la source sélectionnée apparaissent dans le coin de l’écran pendant quelques secondes. Si plusieurs appareils sont connectés au projecteur, répétez les étapes 1-2 pour rechercher un autre signal.

• Le niveau de luminosité de l’image projetée change en fonction des différents signaux d’entrée.
• Pour les meilleurs résultats d’affichage de l’image, sélectionnez et utilisez un signal d’entrée avec la résolution native du projecteur. Toute autre résolution sera adaptée par le projecteur en fonction du réglage du "rapport H/L", ce qui peut causer des distorsions de l’image ou une perte de clarté de l’image. Voir Rapport H/L à la page

Présentation à partir d'un lecteur multimédia Le port USB du projecteur vous permet de parcourir les fichiers images et documents stockés sur une clé USB connectée au projecteur. Vous n'avez alors pas besoin d'ordinateur source. Formats de fichiers pris en charge Format vidéo

• BMP Visualisation de fichiers

1. Branchez une clé USB dans le port LECTEUR MULTIMÉDIA du projecteur.

2. Appuyez sur SOURCE et sélectionnez Lecteur multimédia. Le projecteur affiche la page

principale du lecteur multimédia intégré.

3. Appuyez sur / / / pour sélectionner et appuyez sur OK pour accéder au sous-dossier ou

afficher un fichier.

4. Une fois qu'un fichier est affiché, appuyez sur OK pour faire apparaître la barre de fonctions. Vous

pouvez appuyer sur / pour sélectionner la fonction et appuyer sur OK pour valider l'élément sélectionné. Arrêt du projecteur

sur le projecteur ou sur la télécommande et un message de confirmation apparaît pour vous inviter. Si vous n’y répondez pas en quelques secondes, le message disparaît.

2. Appuyez une seconde fois sur

L'indicateur d'alimentation clignote en orange, la lampe de projection s’éteint et les ventilateurs continuent à fonctionner pendant environ 90 secondes pour refroidir le projecteur.

3. Une fois le processus de refroidissement terminé,

l'indicateur d’alimentation devient orange fixe et les ventilateurs s’arrêtent. Déconnectez le cordon d'alimentation de la prise électrique.

• Le projecteur ne peut pas être utilisé tant que le cycle de refroidissement n’est pas terminé afin de protéger la lampe.
• Évitez d'allumer le projecteur immédiatement après l'avoir éteint car une chaleur excessive peut réduire la durée de vie de la lampe.
• La durée de vie de la lampe dépendra de l'environnement et de l'utilisation. Arrêt direct Le cordon d'alimentation CA peut être débranché lorsque le projecteur est éteint. Pour protéger la lampe, attendez environ 10 minutes avant de rallumer le projecteur après l'avoir éteint. Si vous essayez de rallumer le projecteur, les ventilateurs peuvent prendre quelques minutes pour le refroidissement. Si tel est le cas, appuyez à nouveau sur

pour allumer le projecteur une fois que les ventilateurs s'arrêtent et le voyant d'alimentation devient orange.

Fonctionnement Utilisation des menus Notez que les menus OSD (Affichage à l’écran) varient en fonction du type de signal sélectionné et du modèle de projecteur que vous utilisez. Les éléments des menus sont disponibles lorsque le projecteur détecte au moins un signal valide. S’il n’y a pas d’équipement connecté au projecteur ou qu’aucun signal n’est détecté, seules certaines options sont accessibles. IMAGE Menu Le projecteur comporte plusieurs modes d’image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d’exploitation et au type d’image du signal d’entrée.

• Lumineux : optimise la luminosité de l’image projetée. Ce mode est adapté aux environnements où une grande luminosité est requise, comme les pièces bien éclairées.
• Salon : Avec des couleurs bien saturées, une netteté finement réglée et un niveau de luminosité plus élevé, le mode Salon est idéal pour regarder des films dans un salon avec une faible luminosité ambiante.
• Sport : Complète les réglages du mode Sport permettant de regarder des événements sportifs dans une pièce lumineuse avec une lumière ambiante. Mode Image

• Cinéma : Complété de couleurs précises et du contraste le plus profond à un niveau de luminosité inférieur, le mode Cinéma est adapté à la lecture de films dans environnement un environnement avec un peu de lumière ambiante, telle qu’un salon.
• Utilisateur : rappelle les paramètres personnalisés en fonction des modes d’image actuellement disponibles. Voir Gestion du mode utilisateur à la page 28.
• Silence: Masqué par défaut. S'affiche uniquement lorsque Silence est activé dans le menu AFFICHAGE.
• 3D: Adapté pour la lecture d'images 3D et de séquences vidéo 3D. Ce mode n’est disponible que lorsque la fonction 3D est activée.

• HLG: Génère des effets HLG (Hybrid Log-Gamma) en ajoutant une courbe logarithmique avec une luminosité supplémentaire au-delà du signal. Ce mode n’est disponible que lorsque : AFFICHAGE > HDR est réglé sur Auto et du contenu HLG est détecté. Utilisation des menus

Gestion du mode utilisateur

• Charger param. De Il existe un mode définissable par l’utilisateur si les modes d’image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l’un des modes d’image (sauf Utilisateur) comme point de départ et personnaliser les paramètres.

1. Accédez à IMAGE > Mode Image.

2. Appuyez sur / pour sélectionner Utilisateur.

3. Appuyez sur pour choisir Gestion du mode utilisateur et appuyez sur

4. Appuyez sur pour choisir Charger param. De et appuyez sur OK .

5. Appuyez sur pour sélectionner le mode d’image le plus adapté à vos besoins.

6. Appuyez sur pour sélectionner les éléments du sous-menu que vous

souhaitez modifier et ajustez les valeurs avec / . Les ajustements définissent le mode utilisateur sélectionné.

• Renommer le mode utilisateur Vous pouvez modifier Utilisateur afin d'utiliser des noms faciles à identifier ou à être compris par les autres utilisateurs de ce projecteur. Le nouveau nom peut comporter jusqu'à 9 caractères, y compris les lettres anglaises (A-Z, a-z), les chiffres (0-9) et un espace (_).

1. Accédez à IMAGE > Mode Image > Utilisateur.

2. Appuyez sur pour choisir Gestion du mode utilisateur et appuyez sur

3. Appuyez sur pour choisir Renommer le mode utilisateur et appuyez sur

4. Utilisez / / / et OK pour définir les caractères souhaités.

5. Une fois terminé, appuyez sur BACK pour enregistrer les modifications et

quitter. Luminosité Plus la valeur est élevée, plus l’image est lumineuse. Réglez cette option pour que les zones noires de l’image restent noires et que les détails présents dans les zones sombres restent visibles. Contraste Plus la valeur est élevée, plus l’image est contrastée. Utilisez le contraste pour configurer le niveau de blanc après avoir ajusté la Luminosité, afin d’adapter l’image au type de support que vous souhaitez afficher et à votre environnement. Couleur Une valeur inférieure donne des couleurs moins saturées. Si le réglage est trop élevé, les couleurs de l’image seront trop vives, ce qui donnera un aspect irréaliste à l’image. Teinte Plus la valeur est élevée, plus l’image devient verdâtre. Plus la valeur est faible, plus l’image devient rougeâtre. Netteté Plus la valeur est élevée, plus l’image est nette. Sélection gamma Le gamma désigne la relation entre la luminosité de la source d'entrée et de l'image. Choisissez un mode gamma préféré parmi 1,8/2,0/2,1/2,2/2,3/2,4/2,5/2,6/BenQ. Avancé

Luminosité HDR Le projecteur peut ajuster automatiquement les niveaux de luminosité de votre image en fonction de la source d'entrée. Vous pouvez également sélectionner manuellement un niveau de luminosité pour afficher une meilleure qualité d'image. Plus la valeur est élevée, plus l'image est lumineuse ; plus la valeur est basse, plus l'image est foncée. Utilisation des menus Température des couleurs Il y a plusieurs réglages prédéfinis disponibles pour la température des couleurs. Les réglages disponibles peuvent varier selon le type de signal sélectionné.

• Prédéfini: Sélectionne une température des couleurs parmi Normal, Froid, Lampe d'origine ou Chaud. Vous pouvez également définir une température des couleurs préférée en ajustant les options suivantes.
• Gain rouge/Gain vert/Gain bleu : réglage des niveaux de contraste du Rouge, Vert et Bleu.
• Décalage rouge/Décalage vert/Décalage bleu : réglage des niveaux de luminosité du Rouge, Vert et Bleu. Gestion des couleurs Cette fonction fournit six groupes (RGBCMYW) de couleurs que vous pouvez ajuster. Lorsque vous sélectionnez une couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences. Avancé (Suite)

• Couleur primaire: Sélectionne une couleur parmi R (Rouge), G (Vert), B (Bleu), C (Cyan), M (Magenta), Y (Jaune) ou W (Blanc).
• Nuance: Une augmentation des valeurs donnera des couleurs composées d’une plus Jaune grande proportion des deux couleurs adjacentes. ROUG VERT Veuillez vous reporter à l’illustration pour Blanc connaître l’interrelation des couleurs. Par exemple, si vous sélectionnez Rouge et Cyan Magenta réglez sa valeur sur 0, seul le rouge pur de BLEU l’image projetée sera sélectionné. L’augmentation des valeurs inclura le rouge proche du jaune et le rouge proche du magenta.
• Saturation: Ajuste les valeurs selon vos préférences. Chaque ajustement apporté se reflétera immédiatement dans l’image. Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seule la saturation du rouge pur sera affectée. Saturation est la quantité de cette couleur dans une image vidéo. Une valeur inférieure donne des couleurs moins saturées ; une valeur de "0" supprime cette couleur complètement de l’image. Si la saturation est trop élevée, cette couleur sera trop vive et irréaliste.

• Gain: Ajuste les valeurs selon vos préférences. Le niveau de contraste de la couleur primaire sélectionnée sera affecté. Chaque ajustement apporté se reflétera immédiatement dans l’image. Lorsque « Blanc » est sélectionné, « Nuance/Saturation/Gain » devient « Gain rouge/Gain vert/Gain bleu ». Utilisation des menus

Avancé (Suite) CinemaMaster

• Amélioration des couleurs: Vous permet de régler finement la saturation des couleurs avec une flexibilité plus étendue. Elle module des algorithmes de couleurs complexes pour restituer parfaitement des couleurs saturées, des dégradés fins, des nuances intermédiaires et des pigments subtils.
• Ton chair: Procure un ajustement intelligent des nuances uniquement pour étalonner la couleur de la peau des personnes, et non pour les autres couleurs dans l'image. Elle empêche la décoloration des teints de peau due à la lumière du faisceau de projection, représentant tous les teints de peau dans leur plus belle nuance.
• Pixel Enhancer 4K: Il s'agit d'une technologie de super-résolution qui améliore considérablement le contenu Full HD en termes de couleurs, de contraste et de textures. Il s'agit également d'une technologie d'amélioration des détails qui affine les détails des surfaces pour des images réalistes qui jaillissent de l'écran. Les utilisateurs peuvent ajuster les niveaux d'amélioration de la netteté et des détails pour une visualisation optimale.
• Motion Enhancer 4K: Vous pouvez utiliser cette fonction pour lisser des vidéos avec des mouvements rapides en comparant des trames d'images consécutives et en insérant une trame d'image intermédiaire entre elles. Réduction du bruit Réduit le bruit électrique de l’image causé par différents lecteurs multimédia. Iris dynamique Modifie le niveau de noir des images projetées pour améliorer l’effet du rapport de contraste. Brilliant Color Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l’image. Elle permet une augmentation de luminosité de plus de 50% dans les images en demi teintes qui sont communes dans les scènes vidéo et naturelles, pour que le projecteur reproduise les images en couleurs réalistes et vraies. Mode de lumière Sélectionne une puissance de lampe adaptée parmi les modes proposés. Voir Augmenter la durée de vie de la lampe à la page 37. Réinitialiser le Repasse tous les réglages que vous avez effectués pour le Mode Image sélectionné mode d'image aux valeurs préréglées en usine. actuel

Utilisation des menus AFFICHAGE Menu Masque la mauvaise qualité d'image sur les quatre bords. Réglage hors balayage Plus la valeur est grande, plus une portion importante de l'image est masquée, tandis que l'écran reste rempli et précis géométriquement. Le réglage 0 signifie que l'image est affichée à 100 %. Ce projecteur possède une fonction 3D qui vous permet de profiter des films, vidéos et évènements sportifs en 3D de façon plus réaliste, en apportant la profondeur aux images. Pour pouvoir visionner les images en 3D, vous aurez besoin de porter des lunettes 3D.

• Mode 3D: Le réglage par défaut est Auto et le projecteur choisit automatiquement le format 3D approprié lorsqu'il détecte un contenu en 3D. Si le projecteur ne peut pas reconnaître le format 3D, choisissez manuellement un mode 3D en fonction de vos préférences.
• Inverser sync 3D: Lorsque votre image en 3D est déformée, activez cette fonction afin de passer entre l'image pour l'œil droit et de l'œil gauche pour une expérience de visualisation en 3D plus confortable. HDR Silence Le projecteur prend en charge les sources d'images HDR. Il peut détecter automatiquement la plage dynamique de la source pour SDR ou HDR10 ou HLG et optimiser les réglages pour reproduire le contenu avec une plage dynamique plus étendue. Parallèlement, le Mode Image ne peut pas être réglé après être passé sur HDR. Réduit le bruit acoustique. Ce mode est adapté lorsque vous avez besoin de regarder des films qui nécessitent un environnement ultra-silencieux afin de ne pas être dérangé par le bruit du projecteur. Lorsque ce mode est utilisé, les fonctions suivantes du menu passent automatiquement aux paramètres désignés et sont grisées.
• Désact.: Pour activer XPR (La résolution de l'affichage sera 3840 x 2160.)
• Activ.: Pour désactiver XPR (La résolution de l'affichage sera 1920 x 1080.) Utilisation des menus

INSTALLATION Menu Position du projecteur Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l’associer à un ou plusieurs miroirs. Voir Choix de l’emplacement à la page 13. Trapèze auto Corrige automatiquement la distorsion trapézoïdale de l’image. Ajuste la taille et la mise au point de l’image et vérifie que l’image projetée n’a pas de déformation. Motif de test Rapport H/L Il y a plusieurs options pour régler le rapport d'aspect de l'image, en fonction de votre source de signal d’entrée.

• Auto: met une image à l’échelle proportionnellement pour qu’elle soit adaptée à la résolution native du projecteur dans sa largeur Image 15:9 horizontale ou verticale.
• 4:3: Met une image à l’échelle pour l’afficher au centre de l’écran avec un format 4:3. Image 4:3

• 16:9: Met une image à l’échelle pour l’afficher au centre de l’écran avec un format 16:9. Image 16:9 Déclencheur 12V Mode Haute altitude Il existe deux déclencheurs 12 V qui fonctionnent indépendamment en fonction de vos besoins pour les scénarios d'installation.
• Activ.: Si cette option est sélectionnée, le projecteur envoie une sortie de signal électronique lorsqu'il est allumé.
• Désact.: Si cette option est sélectionnée, le projecteur n'envoie pas une sortie de signal électronique lorsqu'il est allumé. Il est recommandé d’utiliser le Mode Haute altitude lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiante entre 0°C et 30°C. Si vous sélectionnez le «Mode Haute altitude», le niveau de bruit de fonctionnement peut être plus élevé en raison de la vitesse de ventilation nécessaire pour améliorer le système de refroidissement et les performances du projecteur. Si vous utilisez votre projecteur dans des conditions extrêmes autres que celles mentionnées ci-dessus, il est possible que celui-ci s’éteigne automatiquement afin d’éviter une surchauffe. Dans ce cas, vous pouvez résoudre le problème en sélectionnant le Mode Haute altitude. Cependant, il n’est pas garanti que le projecteur fonctionne correctement dans tous les environnements difficiles ou extrêmes.

• N’utilisez pas le Mode Haute altitude si votre altitude est entre 0 m et 1500 m et la température ambiante est entre 0°C et 35°C. Le projecteur sera trop refroidi si vous activez ce mode dans ces conditions.

Utilisation des menus CONFIG. SYSTÈME: DE BASE Menu Langue Règle la langue des menus à l’écran. Écran d'accueil Permet de sélectionner le logo qui sera affiché lors du démarrage du projecteur. Arrêt auto Mise sous tension directe Permet au projecteur de s’éteindre automatiquement si aucun signal d’entrée n’est détecté après un certain temps et évite ainsi une consommation inutile de la durée de vie de la lampe. Permet au projecteur de s'allumer automatiquement une fois l'alimentation fournie par le cordon d'alimentation. Réglages des menus

• Position des menus: Définit la position des menus OSD (Affichage à l’écran).
• Durée aff. des menus: Détermine le temps d’attente avant la désactivation de l’affichage du menu à l’écran lorsque vous n’actionnez aucune touche.
• Message de rappel: Active ou désactive les messages de rappel. Renommer la source Renomme la source d'entrée actuelle avec le nom de votre choix. Dans la page Renommer la source, utilisez / / / et OK pour définir les caractères souhaités pour l'élément source connecté. Une fois terminé, appuyez sur BACK pour enregistrer les modifications et quitter. Source auto Permet au projecteur de rechercher automatiquement un signal. Son

• Mode d'effet: Cette fonction utilise la technologie d'amélioration du son MaxxAudio, qui incorpore des algorithmes d'ondes pour procurer des effets exceptionnels pour les graves et les aigus, vous proposant ainsi une expérience audio cinématographique immersive. Les modes de son prédéfinis suivants sont disponibles : Standard, Cinéma, Musique, Jeu, Sport et Utilisateur. Le mode Utilisateur vous permet de personnaliser les réglages du son. En sélectionnant le mode Utilisateur, vous pouvez faire des réglages manuels avec la fonction EQ utilisateur. Si la fonction Muet est activée, régler Mode son désactive la fonction Muet.
• EQ utilisateur: Sélectionnez les bandes de fréquence souhaitées (100 Hz, 300 Hz, 1 kHz, 3 kHz et 10 kHz) pour régler les niveaux en fonction de vos préférences. Les réglages effectués ici définissent le mode Utilisateur.
• Muet: Coupe temporairement le son.
• Volume: Réglage du niveau de son.
• S/PDIF : Activez ou désactivez S/PDIF.
• Commutateur G/D : Commute les canaux audio gauche / droite.
• Bip de mise sous/hors tension: Active ou désactive le bip lorsque le projecteur est dans le processus de démarrage et d'arrêt. La seule méthode pour changer Bip de mise sous/hors tension est le réglage Activ. ou Désact. ici. Le fait de couper le son ou de changer le niveau sonore n'affectera pas Bip de mise sous/hors tension.

• Réinitialiser les paramètres audio: Tous les réglages que vous avez effectués pour le menu Son repassent aux valeurs préréglées en usine. Utilisation des menus

CONFIG. SYSTÈME: AVANCÉ Menu

• Réinit. compteur lampe: Voir Réinitialiser le compteur de la lampe à la page Param. lampe
• Compteur de la lampe: Voir Familiarisation avec la durée de vie en heures de la lampe à la page 36.
• Format HDMI Sélectionne un format de couleur adapté pour optimiser la qualité de l'affichage.
• Auto : Sélectionne automatiquement un espace colorimétrique et un niveau de gris adaptés pour le signal HDMI entrant.
• RVB limité : Utilise la plage RVB limitée 16-235.
• RVB complet : Utilise la plage RVB complète 0-255.
• YUV limité : Utilise la plage YUV limitée 16-235.
• YUV complet : Utilise la plage YUV complète 0-255.
• Égaliseur HDMI Paramètres HDMI Ajuste les paramètres de gain de l'égaliseur pour un signal HDMI. Plus le réglage est élevé, plus la valeur du gain est importante. Si le projecteur possède plusieurs ports HDMI, sélectionnez d'abord le port HDMI avant d'ajuster la valeur
• HDMI EDID Passe HDMI EDID à HDMI 1.4 ou HDMI 2.0 afin de résoudre les problèmes de compatibilité avec certains anciens lecteurs.
• Amélioré : Le mode amélioré peut passer à HDMI 2.0 EDID
• Standard : Le mode standard peut passer à HDMI 1.4 EDID.
• Retour audio (HDMI-1) Active ou désactive la fonction Retour audio qui n’est prise en charge que sur HDMI-1.
• Activé : Activez Retour audio pour renvoyer le son sur le haut-parleur. En cas de raccordement d’un haut-parleur compatible ARC (Audio Return Channel) au projecteur avec des câbles HDMI, le son peut être renvoyé à ce haut-parleur depuis le projecteur.
• Désact. : Désactive la fonction Retour audio. Mot de passe Voir Utilisation de la fonction de mot de passe à la page 24. Verrouillage des touches Avec les touches de contrôle du projecteur et de la télécommande verrouillées, vous pouvez éviter que les paramètres de votre projecteur soient modifiés accidentellement (par des enfants, par exemple). Lorsque Verrouillage des touches est activé, aucune touche du projecteur ne fonctionne à l’exception de POWER (MARCHE/ARRÊT). Pour désactiver le verrouillage des touches du panneau, appuyez et maintenez (la touche droite) sur le projecteur ou la télécommande enfoncée pendant 3 secondes. Si vous éteignez le projecteur sans désactiver le verrouillage des touches du panneau, le projecteur sera toujours à l'état verrouillé à sa mise sous tension suivante. Voyants LED

Vous pouvez désactiver les voyants d'avertissement LED. Cela permet d'éviter les perturbations dues à la lumière lors de la visualisation d'images dans une pièce sombre. Utilisation des menus Rétablit les paramètres par défaut. Rétablir tous les param. Mise à niveau micrologiciel Les paramètres suivants sont conservés : Mode Image, Gestion du mode utilisateur, Luminosité, Contraste, Couleur, Teinte, Netteté, Avancé, Position du projecteur, Son, Renommer la source et Mot de passe. Met à jour la version du firmware. INFORMATION Menu

• Source: Indique la source actuelle du signal.
• Mode Image: Indique le mode sélectionné dans le menu IMAGE.
• Résolution: Indique la résolution native du signal d’entrée.
• Système de couleurs: Indique le format du système d'entrée. INFORMATI

• Gamme de couleurs: Lorsque HDR10 est activé, l'affichage indique Gamme de couleurs activé. Lorsque HLG est activé, l'affichage indique BT. 2020.
• Durée utilisation éclairage: Indique le nombre d’heures d’utilisation de la lampe.
• Format 3D: Affiche le mode 3D actuel.
• Version micrologiciel: Indique la version du micrologiciel de votre projecteur.
• Code de service: Indique le numéro de série de votre projecteur. Utilisation des menus

Entretien Entretien du projecteur Nettoyage de la lentille Nettoyez la lentille dès que vous remarquez que sa surface est sale ou poussiéreuse. Veuillez vous assurer d'éteindre le projecteur et de le laisser refroidir complètement avant de nettoyer l'objectif.

• Utilisez une bombe d’air comprimé pour ôter la poussière.
• Si la lentille est sale, utilisez du papier lentille ou humidifiez un chiffon doux de produit nettoyant pour lentille et frottez légèrement la surface.
• N'utilisez jamais de tampon abrasif, de nettoyant alcalin/acide, de poudre de récurage ou de solvant volatile, tels que : alcool, benzène, diluant ou insecticide, quels qu'ils soient. L'utilisation de ces matériaux ou le contact prolongé de l'appareil avec des matériaux de type caoutchouc ou vinyle risquerait d'endommager la surface du projecteur et le matériau du boîtier. Nettoyage du boîtier du projecteur Avant de nettoyer le boîtier, mettez le projecteur hors tension de la manière indiquée à la section Arrêt du projecteur à la page 26, puis débranchez le cordon d’alimentation.
• Pour ôter la poussière ou la saleté, utilisez un chiffon doux et sans peluches.
• Pour ôter les tâches tenaces, humidifiez un chiffon doux à l’aide d’eau et d’un détergent au pH neutre. Frottez ensuite le boîtier. N'utilisez jamais de cire, d'alcool, de benzène, de dissolvant ni aucun autre détergent chimique. Ces produits pourraient endommager le boîtier. Entreposage du projecteur Si vous devez entreposer votre projecteur pour une longue durée, veuillez suivre les instructions ci-dessous :
• Assurez-vous que la température et l’humidité de l’emplacement d’entreposage sont conformes aux valeurs recommandées pour l’appareil. Veuillez vous reporter à Caractéristiques à la page 43 ou consulter votre revendeur sur la portée.
• Rentrez les pieds de réglage.
• Retirez la pile de la télécommande.
• Placez le projecteur dans son emballage d’origine ou équivalent. Transport du projecteur Pour le transport du projecteur, il est recommandé d’utiliser l’emballage d’origine ou un emballage équivalent. Informations relatives à la lampe Familiarisation avec la durée de vie en heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l’équivalent heures lampe est la suivante:

1. Durée utilisation lampe = (x+y+z) heures, si

Durée utilisée en mode Normal = x heures

Entretien Durée utilisée en mode Eco = y heures Durée utilisée en mode SmartEco = z heures

2. Équivalent heure lampe = ө heures

A’ x X+ A’ xY+ A’ xZʳʳ , si

X = spécification de durée de vie de la lampe en mode Normal Y = spécification de durée de vie de la lampe en mode Eco Z = spécification de durée de vie de la lampe en mode SmartEco A' est la spécification de durée de vie de la lampe la plus longue parmi X, Y, Z Pour la durée utilisée dans chaque mode de lampe indiqué dans le menu OSD : - La durée utilisée est cumulée et arrondie par défaut à un nombre entier en Heures. - Lorsque la durée utilisée est inférieure à 1 heure, l'affichage indique 0 heure. Lorsque l'équivalent heure lampe est calculé manuellement, il présente probablement une déviation par rapport à la valeur indiquée dans le menu OSD car le système du projecteur calcule la durée utilisée pour chaque mode de lampe en "Minutes" puis l'arrondit par défaut à un nombre entier en heures affiché dans le menu OSD. Pour obtenir les informations sur les heures de la lampe :

1. Accédez au menu CONFIG. SYSTÈME: AVANCÉ > Param. lampe et appuyez sur OK . La

page Param. lampe apparaît.

2. Appuyez sur / pour choisir Compteur de la lampe et appuyez sur OK . Les informations

Compteur de la lampe s’affichent. Vous pouvez également obtenir les informations d’heures de la lampe sur le menu INFORMATION. Augmenter la durée de vie de la lampe

• Réglage Mode de lumière Accédez au menu IMAGE Menu > Avancé > Mode de lumière et sélectionnez une puissance de lampe adaptée parmi les modes proposés. Régler le projecteur en mode Économique ou SmartEco augmente la durée de vie de la lampe. Mode lampe Description Normal Économique SmartEco Fournit la luminosité maximale de la lampe Réduit la luminosité pour prolonger la durée de vie de la lampe et réduire le bruit du ventilateur Règle la puissance de la lampe automatiquement selon le niveau de luminosité du contenu tout en optimisant la qualité de l'affichage

• Paramètre Arrêt auto Cette fonction permet au projecteur de s’éteindre automatiquement si aucun signal d’entrée n’est détecté après un certain temps et évite ainsi une consommation inutile de la durée de vie de la lampe. Pour régler Arrêt auto, accédez au menu CONFIG. SYSTÈME: DE BASE > Arrêt auto et appuyez sur / . Quand remplacer la lampe Lorsque le voyant Lampe s'allume ou un message apparaît, indiquant qu'il est temps de remplacer la lampe, veuillez consulter votre revendeur ou vous rendre sur le site http://www.BenQ.com avant d'installer une nouvelle lampe. L’utilisation d’une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion.
• La luminosité apparente de l’image projetée varie selon les conditions d'éclairage ambiant et les réglages de contraste/luminosité du signal d'entrée sélectionné. Elle est directement proportionnelle à la distance de projection.
• La luminosité de la lampe décroît avec le temps et varie en fonction des fabricants. Ce phénomène est tout à fait normal et attendu.
• Le voyant lumineux LAMPe et le voyant d'avertissement TEMPérature s’allument si la lampe devient trop chaude. Mettez le projecteur hors tension et laissez-le refroidir pendant 45 minutes. Si le voyant de la lampe ou de la température reste allumé à la mise sous tension du projecteur, consultez votre revendeur. Voir Voyants à la page 41. Entretien

Les messages d’avertissement suivants s’affichent pour vous rappeler de remplacer la lampe. Pour un résultat optimal, installez une nouvelle lampe. Appuyez sur OK pour ignorer le message. Il est conseillé de remplacer la lampe lorsqu’elle a atteint cette durée de vie. La lampe est un consommable. La luminosité de la lampe diminue sur la durée. Ce phénomène est tout à fait normal. La lampe peut être remplacée dès que vous remarquez une diminution significative de la luminosité. Appuyez sur OK pour ignorer le message. La lampe DOIT être remplacée pour que le projecteur puisse fonctionner correctement. Appuyez sur OK pour ignorer le message. Le symbole "XXXX" affiché dans les messages ci-dessus correspond à des nombres qui varient selon les modèles. Remplacement de la lampe

• Pour éviter tout risque d'électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d'alimentation avant de procéder au remplacement de la lampe.
• Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe.
• Pour éviter de vous blesser les doigts et d’endommager les composants internes, procédez avec précaution lors du retrait des débris de verre de la lampe.
• Pour éviter de vous blesser les doigts et/ou de détériorer la qualité de l’image en touchant la lentille, évitez de toucher le compartiment vide une fois la lampe retirée.
• Cette lampe contient du mercure. Mettez la lampe au rebut conformément aux réglementations locales relatives à l’élimination des déchets dangereux.
• Pour garantir les performances optimales du projecteur, il est recommandé d'acheter une lampe de projecteur homologuée pour remplacer la lampe.
• Si le remplacement de la lampe est effectué lorsque le projecteur est fixé à l’envers, assurez-vous que personne ne se trouve en dessous de la douille de la lampe pour éviter tout risque de blessures ou de lésions aux yeux du fait d’une lampe cassée.
• Assurez une bonne ventilation lors de la manipulation de lampes brisées. Nous vous conseillons d'utiliser des respirateurs, lunettes de sécurité/protectrices, masques faciaux et de porter des vêtements de protection, comme des gants.

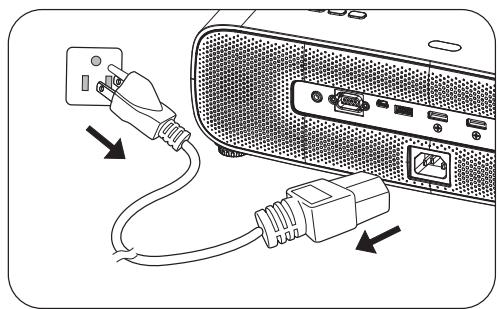

1. Mettez le projecteur hors tension et débranchez-le de la prise murale. Si la lampe est chaude,

laissez-la refroidir pendant 45 minutes pour éviter de vous brûler.

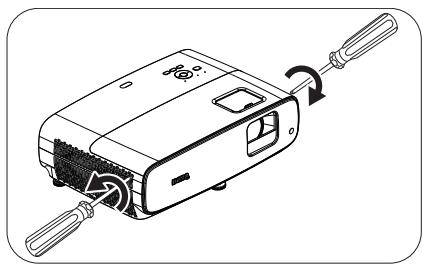

2. Desserrez la/les vis qui fixe(nt) le couvercle de la lampe

sur le côté du projecteur jusqu'à ce que le couvercle de la lampe se détache.

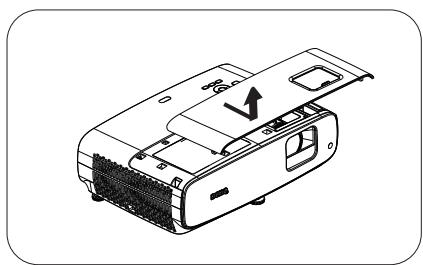

3. Retirez le couvercle de la lampe du projecteur.

• Ne mettez pas l’appareil sous tension avec le couvercle de la lampe ouvert.
• N’introduisez pas vos doigts entre la lampe et le projecteur. Les bords acérés à l’intérieur du projecteur pourraient vous blesser.

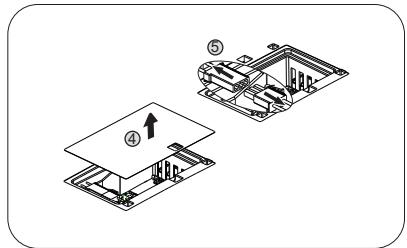

4. Enlevez le mylar de sécurité.

5. Débranchez le connecteur de la lampe.

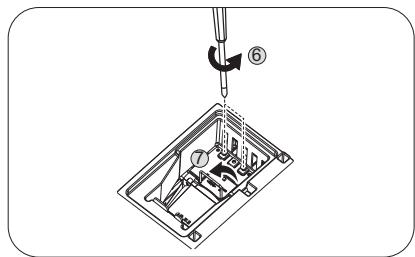

6. Desserrez la/les vis qui maintien(nen)t la lampe intérieure

7. Levez la poignée de sorte qu’elle soit placée

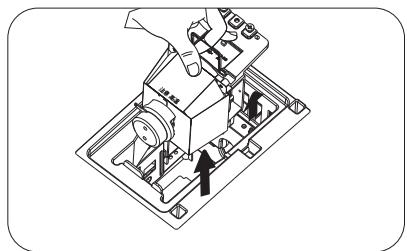

8. Tirez doucement sur la poignée pour retirer la lampe du

• Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur.
• Conservez la lampe hors de portée des enfants et à l’écart de tout risque d’éclaboussure d’eau et de toute source inflammable.
• N’introduisez pas vos mains à l’intérieur du projecteur après avoir retiré la lampe. Les bords acérés à l’intérieur du projecteur pourraient vous blesser. Vous risqueriez de toucher des composants optiques du boîtier et ainsi provoquer une irrégularité des couleurs ou une distorsion de l’image projetée. Entretien

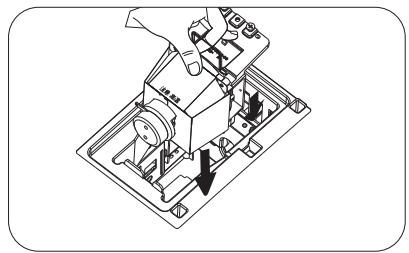

9. Insérez le connecteur de la lampe.

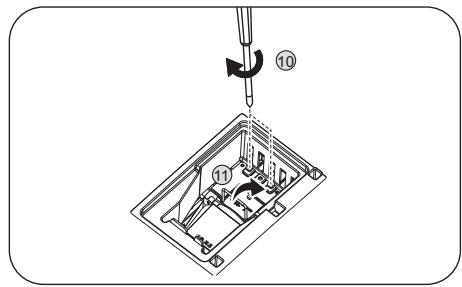

10. Serrez la/les vis qui maintien(nen)t la lampe en place.

11. Assurez-vous que la poignée est correctement remise en

• Une vis mal serrée peut être à l’origine d’une mauvaise connexion, susceptible d’entraîner des dysfonctionnements.

• Ne serrez pas la vis excessivement.

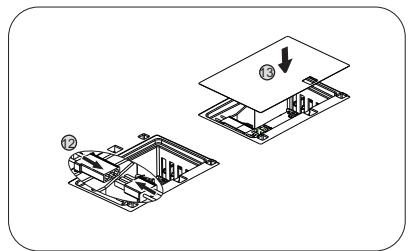

12. Raccordez le connecteur de la lampe.

13. Remettez le mylar de sécurité sur le dessus.

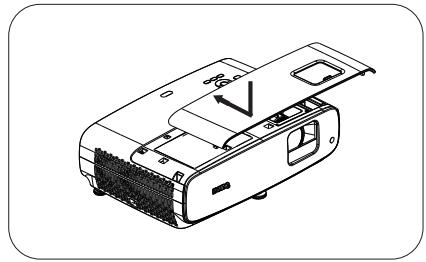

14. Replacez le couvercle de la lampe sur le projecteur.

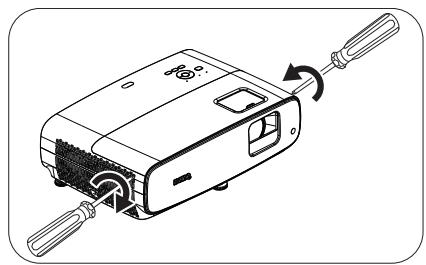

15. Serrez les vis qui fixent le couvercle de la lampe.

• Une vis mal serrée peut être à l’origine d’une mauvaise connexion, susceptible d’entraîner des dysfonctionnements.
• Ne serrez pas la vis excessivement.

16. .Branchez l'alimentation et redémarrez le projecteur.

Réinitialiser le compteur de la lampe

17. Après le logo de démarrage, ouvrez le menu à l’écran. Accédez au menu CONFIG. SYSTÈME:

AVANCÉ Menu > Param. lampe et appuyez sur OK . La page Param. lampe apparaît. Sélectionnez Réinit. compteur lampe et appuyez sur OK . Un message d’avertissement est affiché pour vous demander si vous souhaitez réinitialiser le compteur de la lampe. Sélectionnez Réinit. et appuyez sur OK . Le compteur de la lampe sera réinitialisé à "0". Ne le réinitialisez pas si la lampe n’est pas neuve ou si elle n’a pas été remplacée car cela pourrait causer des dommages.

Entretien Voyants Voyant Statut et description Évènements système Le système est en mode veille Le système est mis sous tension Le système est en fonctionnement normal Le système refroidit. Téléchargement Échec du démarrage de la roue de couleur Échec de la réinitialisation du mesureur Durée de vie de la lampe épuisée La trappe de la lampe n'est pas fermée Événements de gravure Gravure activée Gravure désactivée Événements - lampe Erreur de la lampe en fonctionnement normal La lampe ne s'allume pas Événements thermiques Erreur ventilateur 1 (la vitesse réelle du ventilateur est différente de la vitesse souhaitée) Erreur ventilateur 2 (la vitesse réelle du ventilateur est différente de la vitesse souhaitée) Erreur ventilateur 3 (la vitesse réelle du ventilateur est différente de la vitesse souhaitée) Erreur ventilateur 4 (la vitesse réelle du ventilateur est différente de la vitesse souhaitée) Erreur Température 1 (température supérieure à la limite)

Désact. : Orange allumé : Vert allumé : Rouge allumé : Clignote orange : Clignote vert : Clignote rouge Entretien

Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise électrique CA Le cordon d’alimentation n’alimente pas l’appareil du projecteur et branchez le cordon d’alimentation dans la en électricité. prise secteur. Si la prise secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. Nouvelle tentative de mise sous tension du Attendez que la phase de refroidissement soit terminée. projecteur durant la phase de refroidissement. Pas d’image Origine Solution La source vidéo n’est pas sous tension ou est mal connectée. Le projecteur n’est pas connecté correctement au signal d’entrée. Le signal d’entrée n’a pas été sélectionné correctement. Le couvercle de l’objectif est toujours fermé. Mettez la source vidéo sous tension et vérifiez si le câble de signal est bien connecté. Vérifiez son raccordement. Sélectionnez le signal d'entrée correct avec la touche SOURCE. Ouvrez le couvercle de l’objectif. Image brouillée Origine L’objectif de projection n’est pas correctement réglé. Le projecteur et l’écran ne sont pas alignés correctement. Le couvercle de l’objectif est toujours fermé. Solution Réglez la mise au point de l’objectif à l’aide de la bague correspondante. Ajustez l’angle de projection, l’orientation, et si nécessaire, la hauteur du projecteur. Ouvrez le couvercle de l’objectif. La télécommande ne fonctionne pas. Origine Les piles sont épuisées. Il y a un obstacle entre la télécommande et l’appareil. Vous vous tenez trop loin du projecteur. Solution Remplacez les deux piles. Retirez l’obstacle. Tenez-vous à moins de 8 mètres du projecteur. Le mot de passe est incorrect. Origine Vous ne vous souvenez pas du mot de passe.

Dépannage Solution Voir Procédure de rappel de mot de passe à la page 24. Caractéristiques Caractéristiques du projecteur Toutes les spécifications peuvent être modifiées sans préavis. Caractéristiques optiques 12 V CC x 1 : Déclencheur pour le contrôle de l'écran Résolution 3840 x 2160 avec XPR 1920 x 1080 sans XPR Contrôle série RS-232 9 broches x 1 Système d’affichage 1-CHIP DMD Terminaux d’entrée Objectif F=1,9 ~ 2,47, f= 12 ~ 15,6 mm Plage de mise au point claire 1,2 m ~ 5,1 m @ Large, 1,3 m ~ 4,9 m @ Télé Lampe Lampe 245 W Zoom 1,3X Caractéristiques électriques Alimentation 100 à 240 V CA, 3,4 A, 50 à 60 Hz (Automatique) Consommation 350 W (Max) ; 0,5 W (Veille) Récepteur IR x 2 Entrée signal vidéo HDMI (2.0b, HDCP 2.2) x 2 HDMI x1 : Dongle Android TV QS01 Caractéristiques environnementales Température de fonctionnement 0°C–40°C au niveau de la mer Humidité relative en fonctionnement 10%-90% (sans condensation) Altitude de fonctionnement De 0 à 1499 m à 0°C à 35°C De 1500 à 3000 m à 0°C à 30°C (avec mode Haute altitude activé) Température de stockage -20°C–60°C au niveau de la mer Caractéristiques mécaniques Humidité de stockage 10%-90% HR (sans condensation) Poids 4,2 Kg + 200 g (9,3 lb + 0,44 lb)) Altitude de stockage 30°C à 0~12200 m au-dessus du niveau de la mer Terminaux de sortie Transport L'emballage original ou équivalent est recommandé Haut-parleur 5 watts x 2 Sortie signal audio Prise audio PC x 1 SPDIF vers optique x 1 Réparation Veuillez consulter le site Web ci-dessous et choisir votre pays pour trouver la fenêtre Contact de service. http://www.benq.com/welcome Contrôle USB Type-A (USB 3.0) x 1 : Lecteur/disque multimédia, téléchargement de firmware (5 V 1,5 A) Type-A (USB 2.0) x 1 : Alimentation électrique (5 V, 2,5 A) USB mini-B x 1 Caractéristiques

Caractéristiques Chronogramme Fréquence de fonctionnement prise en charge pour entrée HDMI (HDCP)

Format 3D pris en charge Haut-bas Côte à côte

3840 x 2160 3840 x 2160_60 Pour le modèle 4K2K (Prise en charge de HDMI 2.0 uniquement)

Les fréquences précédentes peuvent ne pas être prises en charge en raison des limitations du fichier EDID et des cartes graphiques VGA. Il est possible que vous ne puissiez pas sélectionner certaines fréquences.

Tableau de profondeur de couleur Format d'affichage (taux de rafraîchissement) 4K/60p (60 Hz) 4K/24p (24 Hz)

Caractéristiques Sous-échantillonnage de chroma 8 bits 10 bits 12 bits 04:04:04 04:02:02 04:02:00 04:04:04 04:02:02 04:02:00 Oui Oui Oui Oui Oui Oui Non Oui Oui Oui Oui Oui Non Oui Oui Oui Oui Oui
