Nom du produit	VIVA VVD25W01EU
Catégorie	Lave-vaisselle
Capacité de lavage	12 couverts
Consommation d'eau par cycle	12 litres
Classe énergétique	A++
Niveaux de programmation	5 programmes
Niveau sonore	46 dB
Type d'installation	Pose libre
Dimensions	60 x 60 x 85 cm
Couleur	Blanc
Fonction de sécurité	Sécurité anti-débordement
Affichage du temps restant	Oui
Départ différé	Oui, jusqu'à 24 heures
Garantie	2 ans

FOIRE AUX QUESTIONS - VVD25W01EU VIVA

Comment puis-je réinitialiser mon lave-vaisselle VIVA VVD25W01EU ?

Pour réinitialiser votre lave-vaisselle, débranchez-le de la prise électrique pendant environ 10 minutes, puis rebranchez-le et redémarrez le cycle.

Que faire si mon lave-vaisselle ne démarre pas ?

Assurez-vous que la porte est bien fermée et verrouillée. Vérifiez que le lave-vaisselle est correctement branché à une source d'alimentation et que le disjoncteur n'a pas été déclenché.

Comment puis-je résoudre un problème de mauvaise vidange de l'eau ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre de vidange est propre et exempt de débris.

Pourquoi le lave-vaisselle ne lave-t-il pas correctement ?

Assurez-vous que vous utilisez la bonne quantité de détergent et que les bras gicleurs ne sont pas obstrués. Vérifiez également que les articles ne bloquent pas la rotation des bras gicleurs.

Que faire si le lave-vaisselle laisse des traces blanches sur la vaisselle ?

Cela peut être dû à l'utilisation excessive de détergent ou à une eau trop dure. Essayez de réduire la quantité de détergent et vérifiez le niveau de liquide de rinçage. Ajustez le réglage de l'adoucisseur d'eau si nécessaire.

Comment éliminer les mauvaises odeurs de mon lave-vaisselle ?

Nettoyez régulièrement le filtre et les joints de porte. Faites fonctionner un cycle de nettoyage à vide avec du vinaigre blanc pour éliminer les résidus.

Pourquoi le cycle de lavage prend-il plus longtemps que d'habitude ?

Le temps du cycle peut être prolongé en raison de capteurs qui détectent des niveaux élevés de saleté ou d'une faible pression d'eau. Assurez-vous que l'arrivée d'eau est correcte.

MODE D'EMPLOI VVD25W01EU VIVA

Consignes de sécurité 4
Faire connaissance de l'appareil. 6
Installation d'adoucissage 7
Versez un sel spécial 8
Verser du liquide de rinceage 9
Ustensiles inadaptes au lave-vaiselle 10
Classement de la vaiselle 11
Detergent 14

Tableau des programmes 16
Laver la vaisse . 17
Fonctions supplémentaires * 18
Entretien et maintenance 19
Detection des pannes 21
Appeler le service après-vente 24
Remarques 25
Installation 25
Mise au rebut 27

Consignes de sécurité

Au moment de la livraison

• Vérifiez immédiatement l'absence de dommages dûs au transport au niveau de l'emballage et du lave-vaisselle. Ne faites pas fonctionner un apparéil endommagé, mais demandez conseil à votre fournisseur.

• Veuillez vous débarrasser de l'emballage de façon réglementaire:

• Le carton ondulé se compose principalement de papier recyclé.

• Les pieces moulées en polystyrene sont expansées sans CFC.
• La couche de polyéthylène (PE) se compose en partie de matière première de récapuration.
• Les cadres en bois (s'ils existent) sont constitués de bois résiduel et ne sont pastraités.
• Les rubans (s'ils existent) sont constitués de polypropylène (PP).

Au moment de l'installation

• Procedez à la mise en place et au raccordement conformément aux instructions d'installation et de montage.
  Le lave-vaisse ne doit pas etre branché sur le secteur lors de l'installation.
  Assurez-vous que le système à conducteur de protection de l'installation électrique de votre maison soit conforme.
• Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique du lave-vaiselle.
  Si le lave-vaiselle doit être incorpore dans un placard vertical, il faudra en plus fixer correctement le dos du placard.

Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n'installé l'appareil encastrable que sous un plan de travail continu visse aux meubles voisins.
- Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.
- Sur certains modèles seulement: Le boîtier en plastique situé contre la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionnez jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.

Avertissement

Si l'appareil n'est pas installé dans une niche et une paroi latérale est donc accessible, il est nécessaire d'habiller latéralement la zone des charnières de porte pour des raisons de sécurité. (Risque de blessure)

VoussupportezyouprocuerrlescachescomeaccessoireoptionnelauprésdenotresAVouducommercespecialisé.

Emploi au quotidien

Mise en garde

Lorsque you rangez des couteaux ou autres ustensiles presentaient une pointe tranchante, rangez-les dans le panier avec la pointe tournée vers le bas, ou en position horizontale.

• N'utilisez le lave-vaisselle que dans votre foyer et seulement dans le but indiqué : pour laver la vaisselle de votre foyer.

• Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus. L'appareil risquerait de se renverser.
  L'eau presente dans le compartment de lavage n'est pas de l'eau potable. Ne la buvez pas.

• Ne versez jamais de solvant dans le compartment de lavage. Risque d'explosion.

• Pendant le déroulement d'un programme, n'ouvre la porte que prudèment. De l'eau risque en effet de jaillir hors de l'appareil.
  Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lave-vaisselle que brièvement, uniquement au moment de le charger et de le décharger.
• Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des détergents et des liquides de rinçage.

Si présence d'enfants

• Ne permettez jamais aux jeunes enfants de jourer avec le lave-vaiselle ou de le faire marcher.
  Rangez le détergent et le liquide de rincege hors de portée des enfants.
  Eloignez les jeunes enfants du lave-vaiselle ouvert. Des résidus de détengent risquent en effet de se trouver encore dedans.

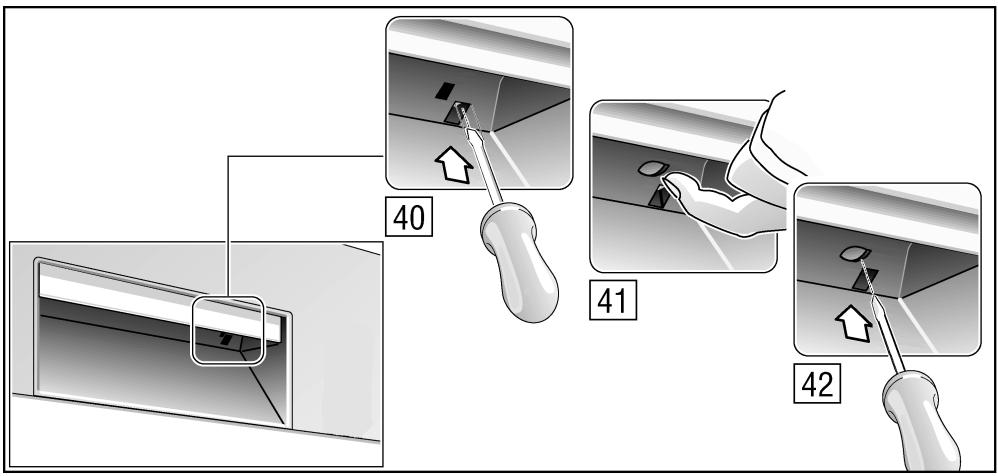

Sécurité-enfants*

• selon le modele

Examinez les croquis imprimés au revers de la couverture.

40 Enclencher la sécurité-enfants
41 Ouvrir la porte, sécurité-enfants enclenchée
42 Eteindre la sécurité-enfants

Si le lave-vaisselle est tombé en panne

• Les réparations et interventions ne pourront être effectuées que par un spécialiste.
  Lors des réparations et interventions, veillez à ce que le lave-vaiselle soit débranché du secteur. Débranche la fiche mâle du secteur ou coupe le disjoncteur/retirez le fusible. Pour débrancher, saisissez la fiche mâle et non pas le cable d'alimentation. Fermez le robinet d'eau.

Mise au rebut de l'appareil

Lorsque l'appareil a fini de servir, rendez-le immédiatement inutilisable pour exclure tout accident ultérieur. Débranche la fiche mâle, sectionnez le cable d'alimentation et rendez le système de fermeture de la porte inutilisable.
- Débarrasssez-vous de l'appareil en respectant la réglementation.

Avertissement

Des enfants pourraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations.

C'est pourquoit: retirez la prise de secteur, coupez le cable de secteur et l'éliminez. Détruirez la fermeture de la porte de sorte que le porte ne ferme plus.

Avant le premier lavage

Votre appeareil a subi des contrôles avant de quitter l'usine. Pour enlever les évventuels restes d'eau d'essai, lavez la première fois sans vaisselle à la plus haute température. Pour ce faire, versez le sel spécial, le liquide de rinçage et le détergent par les orifices de replissage prévus.

Faire connaissance de l'appareil

Les figures représentant le bandeau de commande et le compartment interieur de l'appareil se trouvent en début de notice, dans l'enveloppe. Le texte fait reference aux différents numéroes de position qui y figurent.

Bandeau de commande

1 Interrupteur principal
2 Touche d'ouverture de porte
3 Suggesteur de programme (escamtable*)
4 Fonctions supplémentaires*
5 Mention Vérifier l'arrivee d'eau
6 Voyant de déroulement du programme
7 Voyant de fin de programme
8 Indicateur de remplissage du liquide de rincege
9 Indicateur de manque de sel

• selon le modele

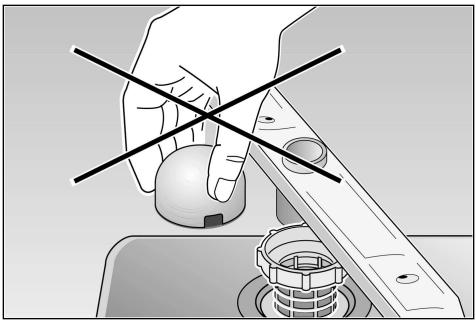

Compartment interieur de I'appareil

20 Panier a vaisselle supérieur
21 Panier supplémentaire à couverts pour le panier supérieur *
22 Bras de lavage rotatif supérieur
23 Etagere*
24 Bras de lavage rotatif inférieur
25 Flotteur**
Panier à vaisseille inférieur
27 Réservoir de sel spécial
28 Cribles
29 Panier a couverts
30 Réservoir de liquide de rincege
31 Compartiment à détergent
32 Verrou de fermeture

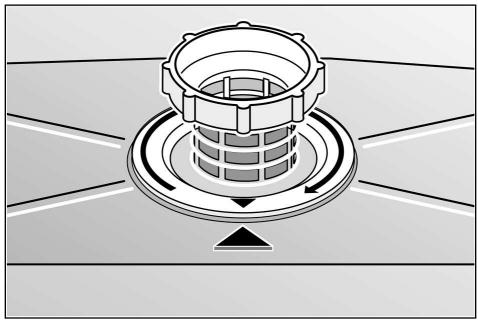

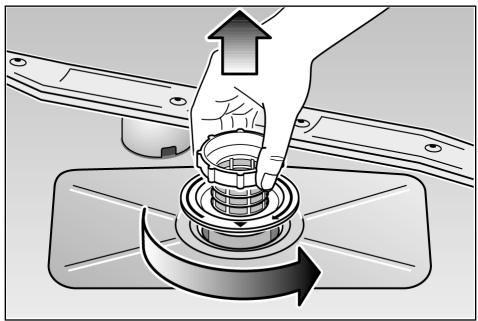

33 Plaque signaléique

• Selon le modele
  ** Le flotteur évite que trop d'eau ne pénétre dans le compartment entreieur de l'appareil. L'entretien, ainsi que le montage / démontage, doit être effectué uniquement par le service après-vente.

Achats à réaliser lors de la première mise en service:

• Sel
• Detergent
  Liquide de rincage

Utilisez exclusivement des produits appropriés aux lave-vaisse.

Installation d'adoucissement

Pour donner de bons résultat, votre lave-vaisselle a besoin d'eau adoucie, c'est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartment de lavage.

Si I'eau dépasse un certain degré de dureté, elle ne pourra être aménée au lave-vaisselle qu'après avoir été adoucie, c'est-à-dire détartrée.

Un sel spécial à verser dans le réservoir du lave-vaisselle permet d'adoucir l'eau. Le réglage donc la quantité de sel requise dépend du degré de durée de l'eau de votre région.

Réglage de l'adoucisseur d'eau

Determine la durée de l'eau potable dans notre région: appelez votre sympathie distributrice des eaux ou le service après-vente.
Pour savoir comment régler l'adoucisseur, reférez-vous au tableau des durétés de l'eau.
- Fermez la porte

• Tournez le programmateur 3 vers la gauche d'un cran, en sens inverse des aiguilles d'une montre, pour lui faire quitter la position 12 heures.

• Enclenchez l'interrupteur principal 1 et maintenez-le appuyé pendant 3 secondes minimum.

L'affichage 9 clignote et les petits voyants situés au-dessus des symboles et sallument.

(a la fabrication, la valeur de la durée a été régée sur 2).

Pour modifier le réglage: tournez le programmeur 3.

Vous pouvez régler la valeur de la durée entre 0 et 3. Ceci dépend de la durée de votre eau.

Si les petits voyants et End s'allument,eci signifie que la valeur maximale de reglage de la durée est atteinte. Si vous continuez de hausser la durée,les petits voyageants s'eteignent et la valeur de la durée revient sur 0 (les petits voyageants sont eteints).

• Ramenez l'interrupteur principal 1 en position eteinte. La valeur reglee est memorise dans l'appareil.

Tableau de durete des eaux

°dh	°fH	°Clarke	mmol/l		O I ππ	O ππ	O End
0-6	0-11	0-8	0-1,1	0	O	O	O
7-16	12-29	9-20	1,2-2,9	1	●	O	O
17-21	30-37	21-26	3,0-3,7	2	●	●	O
22-35	38-62	27-44	3,8-6,2	3	●	●	●

Versez un sel spécial

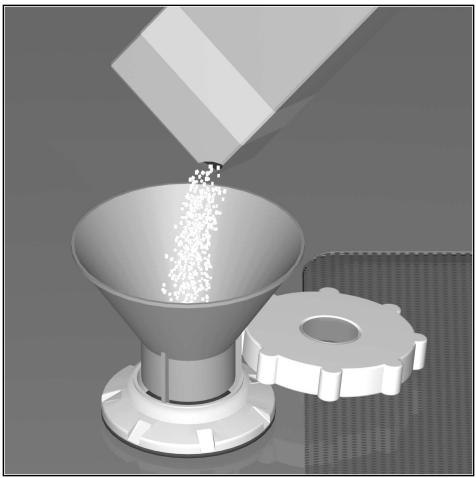

Mode d'action du sel

Pendant le lavage, le sel transite automatiquement du réserve de sel vers le système adoucisseur et y dissout le calcaire.

L'appareil pompe la solution calcaire hors du lave-vaisselle. Le système adoucisseur est de nouveau prêt à receivevoir du sel. Ce processus de régénération ne fonctionne que si le sel s'est dissous dans l'eau.

Ouvrez le bouchon a vis du réservoir de sel [27].
Avant la première mise en service, versez environ 1 litre d'eau dans le réservoir de sel.
- Versez le sel (n'employez pas de sel de cuisine) jusqu'à ce que le bac à sel soit plein (1,5 kg max.). Lorsque vous versez le sel, cette action refoule l'eau qui s'écoule. Pour cette raison et pour éviter le risque de corrosion, le rajout du sel doit toujours avoir lieu avant d'allumer le lave-vaisse. De la vente, la solution saline débordante est immédiatement diluée et évacuée. Pour ceci utilisez l'aide au replissage du sel jointe (selon le modele).
- Ensuite, nettoyez les résidus de sels présents sur la zone de remplissage puis revissez le couvercle sur le réserve en veillant à ne pas le coincer.

L'indicateur de replissage de sel 9 sur le bandeau commence par s'allumer puis s'eteint au bout d'un moment une fois que la concentration en sel est suffisamment elevée.

Si durété a été réglée sur «0», aucun Sel à rajouter car l'appareil n'en consomme pas en service. L'indicateur de manque de sel est étèint.

Ne versez jamais le détergent dans le réservoir à Sel spécial car vous risqueriez de détruire l'adoucisseur d'eau.

Indicateur de replissage du sel

Dés que l'indicateur de replissage de sel 9 s'allume sur le panneau, faites l'appoint de sel juste avant le prochain lavage.

Suivant la fréquence des lavages et le réglage de la durée sur l'appareil, refaire le plein de sel de régénération ne sera nécessaire que dans peut-être plusieurs mois.

Verser du liquide de rinceage

Le liquide de rincege sert a obtaining une vaisselle et des verres brillants et sans traces.

N'utilise que du liquide de rincege adapté aux lave-vaiselle à usage domestique.

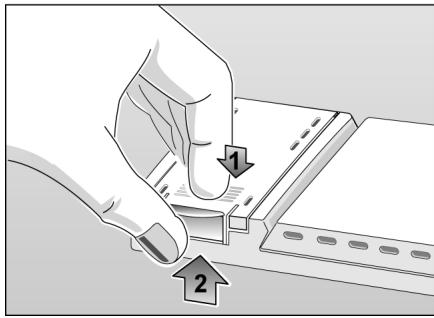

Ouvrez le couvercle du réservoir de liquide de rincege 30

Pour ce faire, appuyez sur le repère (1) du couvercle puis soulevez-le simultanément par la languette (2).

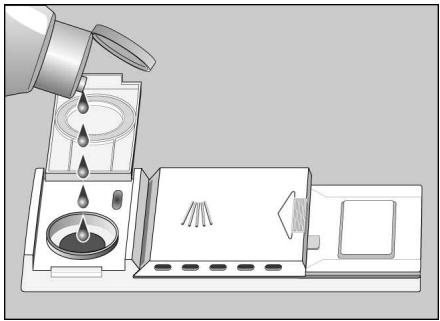

• Versez doucement le liquide de rinceage. Il doit arriver un tout petit peu en dessous de l'orifice de replissage.

Fermez le couvercle jusqu'à ce qu'il encoche audiblement.

A l'aide d'un essuie-tout, essuyez le liquide de rinceage qui a eventuellesment débordé, ici afin d'éviter un dégagement exagéré de mousse lors du prochain lavage.

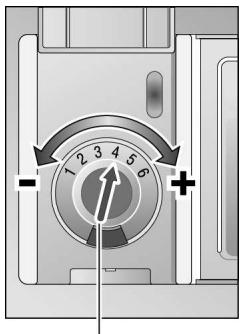

Régler le dosage du liquide de rençage

Vous pouvez régler en continu le dosage du liquide de rincege. A la fabrication, le doseur a été régle sur 4.

Ne modifiez la position du régulateur de liquide de rincege que si des trainées ou des taches d'eau demeurent sur la vaisselle. Dans le premier cas, réglez le régulateur dans le sens "-", dans le second cas, réglez-le dans le sens "+"".

Régulateur de débit du liquide de rincege

30

Indicateur de manque de liquide de rincege

Dés que l'indicateur de replissage du liquide de rincege s'allume sur le bandeau de commande 8,ajoutez du liquide.

Ustensiles inadaptés au lave-vaisse

Les ustensiles suivants ne sont pas au lave-vaisse :

• Les couverts et la vaisselle en bois.
  Ils desschent et perdent leur éclat; de plus, les colles utilisées ne sont pas adaptées aux températures régnant dans le lave-vaisselle.
• Les verres décoratifs fragiles, la vaisselet les vases de fabrication artisanale, la vaissel anciennes ou de collection. Ces articles n'ont pas ete concus pour resister au lave-vaissselle.
• Pièces en plastique craignant l'eau chaude.
  Vaissele en cuivre et en etain.
  Vaisse salie par de la cendre, de la cire, de laGRAISSELUBrifiante ou de la peinture.
• Ustensiles qui s'imbibent d'eau (éponges, serviettes).

Les décorations de surglacure, les pièces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre ( comme les objets en cristal p. ex.) peuvent devenir opaques à la suite de lavages répétés.

Recommendation :

A l'avenir, n'achetez plus que de la vaisse pouvant etre lavee au lave-vaisse.

Verres et vaisselle endommages

Causes:

Nature et processus de fabrication du verre.
Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaisse.

Recommendation:

Utilisez des verres et de la porcelain déclarés inalterabls au lave-vaisse par son fabricant.
Utilisez un détextent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détextent.
- Sélectionnez un programme de courte durée et ayant la plus basse température possible.
Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisselle le plus rapidement possible une fois le programme terminé.

Classement de la vaisse

Ranger la vaisse

Enlevez les restes de repas volumineux, par ex. les os et le noyaux de fruits.

Un prélavage sous l'eau courante est inutile.

Ranger la vaissele de telle sorte que

L'ouverture de tous les recipients (tasses, verres, cassetoles, etc.) soit orientée vers le bas.
- Disposer les pièces convexes et concaves inclinées pour que l'eau puisse s'écouler.
- Elle soit en appui vertical sur et ne puisse pas se renverser.
- Elle ne gène pas la rotation des deux bras pivotants.

Il n'est pas recommandé de laver dans la machine de très petites pieces de vaisselle, car elles pourront facilement tomber des paniers.

Vider le lave-vaisselle

Afin d'eviter que des gouttelettes d'eau tombent du panier supérieur sur la vaisselle placée dans le panier inférieur, il est recommendé de vider d'abord le panier inférieur et ensuite le panier supérieur.

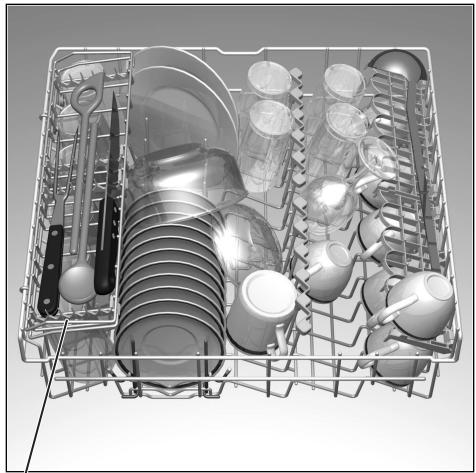

Tasses et verres

Panier à vaissele supérieur 20

* selon le modele

Casseroles

Panier à vaisselle inférieur 26

Couverts

Il faudrait toujours ranger les couverts non triés, surface salie tournée vers le bas. De la vente, le jet de pulverisation atteindre最喜欢 les différentes pièces.

Pour éviter toutes blessures, posez les pieces de couvert longues et pointues, ainsi que les couteaux sur l'étagère (selon le modele), ou sur la tablette à couteaux (disponible comme accessoire).

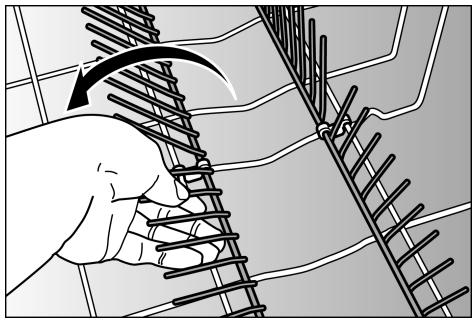

Tiges rabattables *

* selon le modele

Les tiges se rabattent pour faciliter le rangement des cassetoles et des grandsols.

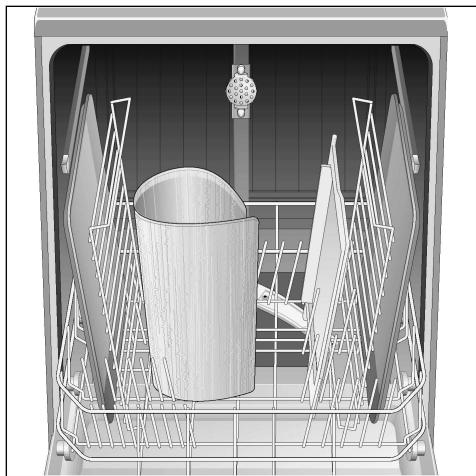

Tête pulverisatrice pour plaque à pâtisserie *

• selon le modele

Cette tete pulverisatrice vous permet de nettoyer les grandes plaques à pâtisserie ou les grilles.

Pour ce faire, retirez le panier supérieur et mettez la tete pulvérisatrice en place, comme indiqué sur le dessin.

Afin que le jet pulvériséatteigne toutes les pièces,veuilluszrangerles plaques comme le montre la figure

(au maximum 4 plaques et 2 grilles).

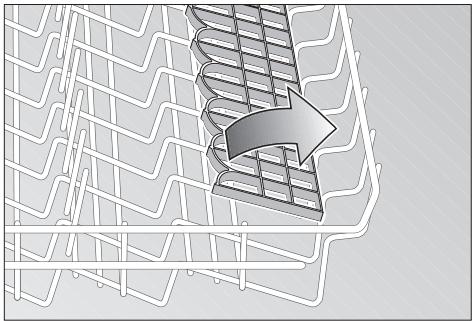

L'étagère *

• sur certains modèles seulement

Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisse.

Les pièces longues tels que les couverts de service et à salade, les grandes cuillères ou les couteaux se rangent sur l'étagère pour ne pas empêcher la rotation du bras pivotant. Vous pouvez faire basculer l'étagère dans les deux sens.

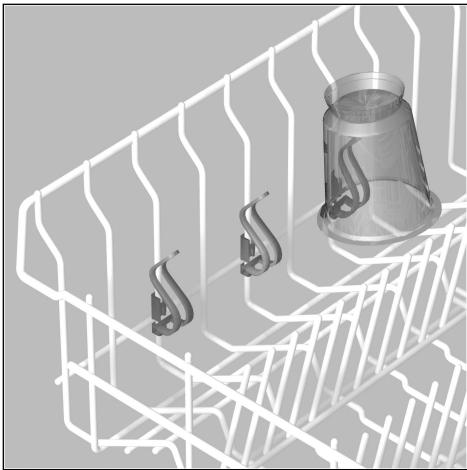

Support pour petites pieces *

• selon le modele

Ce support permet de retenir de manière sûre les pieces en plastique légères comme par ex. les gobelets, couvercles, etc.

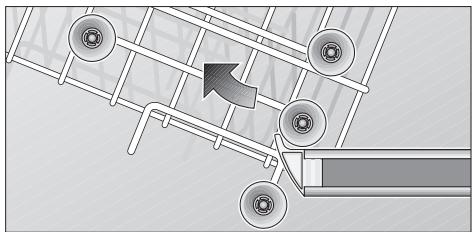

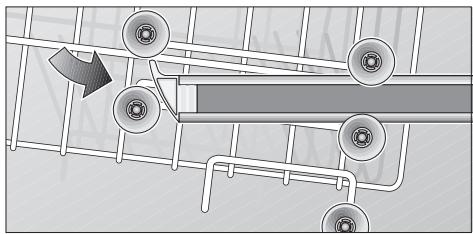

Modifier la hauteur des paniers*

• sur certains modèles seulement

Selon le besoin, le panier à vaisselle supérieur se règle en hauteur. Vous avez ainsi davantage de place pour ranger de la vaisselle haute dans le panier supérieur ou inférieur.

Retirez le panier supérieur du lave-vaisse.
Enlevez le panier supérieur puis suspendez-le à nouveau par les roulettes supérieures et inférieures.

Detergent

Remarques concernant le dédTangent

Votre lave-vaisselle permet d'utiliser les détergents de marque en vente dans le commerce, liquides, en poudre ou encore sous forme de PASTILLES. N'utilise jamais de liquide pour la vaisselle à la main.

Trois types de détergents sont actuellément en vente sur le marché:

1. Detergents phosphatés et chlorés
2. Detergents phosphatés non chlorés
3. Detergents non phosphatés et non chlorés

Si vous utilisez un détergent sans phosphate et si l'eau de votre région est dure, des dépôts risquent plus facilement de se former sur la vaisse et les parois du recipient. Pour y remédier, ajoutez plus de détergent.

Les détergents non chlorés ont un moindre effet blanchissant. Le brunissement par le thé ou les décolorations de pieces en plastique risquent d'être plus importants.

Pour y remedier:

Utilisez un programme de lavage plus puissant ou
- Ajoutez plus de dédTangent ou
Utilisez un détergent au chlore.

Une mention sur le paquet de détergent indique si ce dernier est adapté à la vaisselle en argent.

Si vous avez des renseignements à demander au sujet des détergents, nous conseillons de vous adresser aux services-conseils des fabricants.

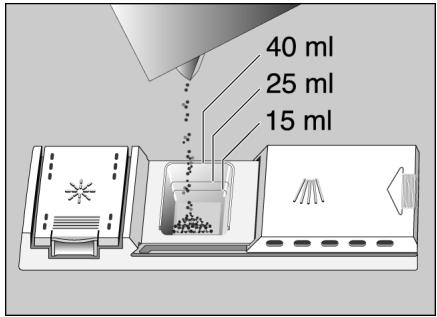

Compartment à détergent avec graduation

La graduation visible dans le compartment à détergent vous aide à verser la bonne quantité de détergent. Jusqu'au trait inférieur, le compartment a une contenance de 15 ml, et de 25 ml jusqu'àu train median. Le compartment plein contient 40 ml.

Si le compartmenté à détergent 31 est encore fermé, actionné le verrou d'obturation 32 pour l'ouvrir.

Remplissage du détergent

• Versez le détergent dans le compartment 31.

Pour doser correctement le détergent, veuillez respecter les consignes du fabricant imprimées sur le paquet.

Remarque:

Vu que les comprimés de détergent de marques différentes ne se dissolvent pastous de la même manière, leur effet nettoyant peut le cas échéant ne pas se développer complètement dans les programmes courts. Les détergents en poudre convennent moins avec ces programmes.

Pour vous servir du programme «Intensif» (selon le modele), versez en plus env. 10 à 15 ml de détergent sur la porte de l'appareil. Si vous utilisez des pastilles, placez en plus une pastille sur la porte.

Conseil-economie

Si vous vaisselle est peu sale,
vous pouvez diminuer la
quantité de détergent indiquée.

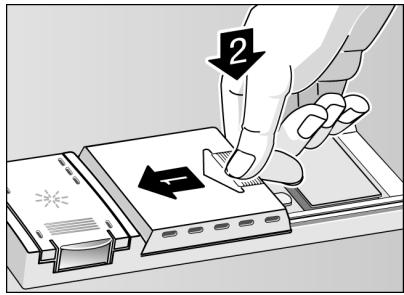

• Refermez le couvercle du compartment à détergent. Dans ce but (1), faites couilisser son couvercle et (2), en fin de course, appuyez légarement dessus. Le cliquetis de la fermeture doit bien se faire entendre.

Si vous utilisez du détergent en pastilles, placez-les aux endroits recommendés sur leur paquet (par ex. dans le panier à couverts, dans le compartment à détergent, etc.). En cas d'utilisation de détergent sous forme de pastilles, voirlez à ce que le couvercle du compartment à détergent soit reféré.

ATTENTION! INDICATION IMPORTANTE POUR L'UTILISATION DE PRODUITS DE LAVAGE COMBINES

Si vous utilisez des produits de lavage combinés qui suppriment l'emploi p.ex. de liquides de rincage ou de sel, veuillez respecter les indications importantes suivantes:

• Certains produits avec produit de rinceage intégré ne produitent leur effet optimal que lors de certains programmes.
• En cas d'appareils avec des programmes automatiques, de tels produits ne produit tenduvent pas l'effect youlu.
• Des produits supprimant l'utilisation de Sel régénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de durété de l'eau.
• Si vous désirez utiliser ces produits combinés, veuillez dire attentivement leur mode d'emploi ou les indications eventuelles sur l'emballage!

En cas de doute, adresse-vous au fabricant du produit de lavage, en particulier en cas de:

-VAISSELTRESmouilléea la fin du programme.
traces de calcaire sur la vaisse.

En cas de réclamations directement liées à l'utilisation de ces produits, nous déclinons toute garantie!

Tableau des programmes

Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaître exactement les programmes offerts par votre apparéil, reportez-vous à son bandeau de commande.

Type de vaisse

Par ex. porcelain, cassettes, couverts, verres, etc.

Type de
résidus
alimentaires,
par ex. de

Quantité de résidus alimentaires
Etat des résidus alimentaires

Programme de lavage

Déroulement du programme

Résistante

Soupes, soufflés, sauces, pommes de terre, pâtes, riz, oeufs, plats ro†is

Grande

Très adhérents

Soupes, pommes de terre, pâtes, riz, oeufs, plats rôtis

Delicate

Faible

Peu adhérents

afe, gâteaux,
; charcuterie,
ssons froides,
salades

Très faible

Passer la
vaisselle
sous le
robinet si
elle doit
sejourner
plusieurs
jours dans le
lave-vaissell
e avant le
lavage.

Prelavage

rélavage

Nettoyage 50^

Rincase intermédiaire

Rincage avec produit 65^

Séchage

Prelavage

Nettoyage 40^

Rincage intermédiaire

Rincage avec produit 55^

Sechage

Nettoyage 35°

Rincase intermédiaire

Rinçage avec produit 55^

Prélavage

Sélection du programme

Le type de vaisse, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.

Les données de programme correspondantes sont indiquées dans la notice d'utilisation succincte.

Laver la vaiselle

Conseil-economie

Si le lave-vaisselle est peu chargé, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Vous trouvrez les données de programme (durée, consommation de courant et d'eau) dans la notice succincte. Elles se refarent à des conditions de service normales.
Vous pourrez rencontres de grandes différences selon les paramètres suivants :

• Quantité de vaisse laddre
• Température d'arrivée de l'eau
• Pression d'arrivée de l'eau
• Température ambiente
  Tolerances de la tension secteur
  Tolerances propres à l'appareil (telles que la température, la quantité d'eau, etc.).

Les chiffres de consommation d'eau se référènt à une durée de l'eau réglée sur 2.

Enclenchement de l'appareil

• Fermez la porte.
  Ouvrez complètement le robinet d'eau.
• Réglez le programmeur 3 sur le programme youlu.
• Enclenchez l'interrupteur principal 1.

Levoyant de déroulement deprogramme 6 s'allume, le déroulement du programme commence automatiquement.

Fin de programme

Le programme est terminé une fois que l'indicateur de fin de programme 6 s'éteint et que le voyageant de fin de programme 7 s'allume. En fin de programme, la fonction «Lavage en panier supérieur» (selon le modele) se désactive si vous l'aviez programmée.

Quelques minutes après la fin du programme :

Ouvrez la porte de l'appareil.
Retirez la vaisselle une fois l'appareil refroidi.

En fin de programme, vous pouze soit éteindre l'appareil soit redémarrer avec celui-ci ou lancer un nouveau programme.

Mise hors tension de l'appareil

Quelques minutes après la fin du programme :

• Ramenez l'interrupteur principal 1 en position eteinte.
  Levoyant de fin de programme 7 s'eteint.
  Fermez le robinet d'eau (inutile en presence de l'Aqua-Stop).
  Vous n'avez pas à déplacer le programmateur.
• Enlevez la vaiselle une fois refroidie.

Interruption d'un programme

• Eteignez l'appareil 1.
  Levoyant lumineux s'eteint.

Si le lave-vaisselle est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Pour poursuivre le déroulement du programme, réenclenchez l'appareil.

fr

Abandon du programme (Remise à zéro)

• Seulement si l'interrupteur principal se trouve en position enclenchée : Amenez le programmateur sur la position Reset.
  Le déroulement du programme prend env. 1 minute
  Une fois le déroulement terminé, appuyez sur l'interrupteur principal 1.

Pour démarrer à nouveau, tournez leprogrammateur 3 jusquésur le programme voulu.Enclenchez l'interrupteur principal 1.

Le programme démarre automatique.

Changement de programme

Une fois que vous avez enclenché l'appareil, vous disposez de 2 minutes pour changer de programme.

Si vous poulez changer de programme par la suite, l'appareil exécute jusqu'à la fin les programmes qu'il avait commencés (par ex. Lavage).

Remarque

Si l'appareil est mis hors tension pendant la marche (si vous l'éteignez ou si une coupure de courant se produit), tous les réglages demeurent mémorisés. L'appareil se remet en marche automatiquement dés le rétablissement du courant.

Fonctions supplémentaires *

• Selon le modele; réglage par les touches des options 4.

Trempage *

Le programme supplémentaire Trempage se déroule avant le programme principal. Ce programme supplémentaire permet demettre à tremper et prélaver, dans le panier inférieur, les recipients de cuisson comme par ex. les casseroles, jattes, etc. Si vous foulez que le trempage ait lieu, vous nevez appuyer sur la touche «Trempage» avant le démarrage du programme. Nous recommendons derajouter 5 g de détergent sur la porte.

Lavage rapide *

Le fait d'appuyer sur la touche «Rapide» raccourcit les temps de lavage et les phases de séchage. Le lavage rapide réduit l'intensité du lavage et du séchage.

Lavage单单 en panier supérieur *

Si vous n'avoce que peu de vaissele à laver dans le panier supérieur (par ex. des verres, tasses, assiettes), enclenchez la fonction «Lavage en panier supérieur». Le panier inférieur doit être vide.

Pour laver la vaisselle, versez dans le compartment une quantité de détergent moindre que celle recommandaee sur le paquet pour une pleine machine.

Lavageseulement en panier inférieur\*

Si vous n'avoz que peu de vaisselle à laver dans le panier inférieur (par ex. des verres, tasses, assiettes), enclenchez la fonction «Lavage en panier inférieur». Le panier supérieur doit être vide. Pour laver la vaisselle, versez dans le compartment une quantité de détergent moindre que celle recommendée sur le paquet pour une pleine machine.

Entretien et maintenance

Pour éviter tout problème, il est recommandé de contrôle et d'entrenir régulièrement votre apparéil.

Vous gagnerez ainsi du temps et éviterez les ennuis. C'est pourquoit il convient de procéder de temps en temps à un contrôle visuel attentif de votre lave-vaisselle.

Etat général de la machine

• Vérifiez l'absence de dépôts de graissé et de calcaire dans l'enceinte de lavage.

Si de tels dépôts existent :

• Emplissez le compartment à détergent de détergent. Faites fonctionner l'appareil à vide réglé sur le programme représentant la température de rincege maximale.

Pour nettoyer l'appareil, n'utilise que des produits nettoyants / détergents spécialement adaptés aux lave-vaisselle.

• A l'aide d'un chiffon humide, essuyez régulierement le joint de porte pour en-retirer les dépôts.

Pour nettoyer votre lave-vaisselle, n'utilise jamais de nettoyeur à vapeur. Le fabricant décline toute responsabilité des dommages consécutifs.

Attention!

N'utilisez jamais d'autres produits nettoyants domestiques à base de chlore! Risques pour la santé!

Sel spécial

• Contrôlez l'indicateur de replissage de sel 9. Si nécessaire, rajoutez du sel.

Liquide de rinceage

• Dès que l'indicateur de replissage du liquide de rincege s'allume sur le bandeau de commande 8, ajoutez du liquide.

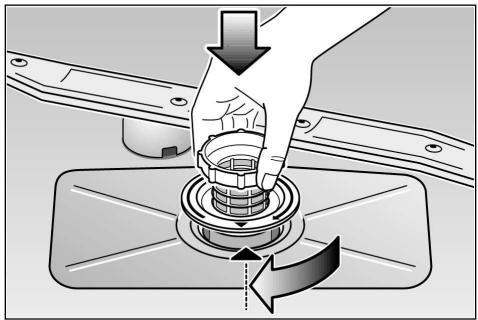

Cribles

Les impuretés qui se déposent sur les cribles [28] peuvent provoquer leur obstruction.

• Àprouschaque lavage,verifiez si les cribles sont recouverts de résidus.
• Desserrez le cylindre filtrant puis enlevez les cribles. Ces derniers sont fixés entre eux,ce qui ne permet pas de les démonter.
  Enlevez les salissures grossières puis rincez les cribles sous l'eau courante.

Pour remettre les cribles en place: Insérez-les puis vissez-les à fond avec le cylindre filtrant.

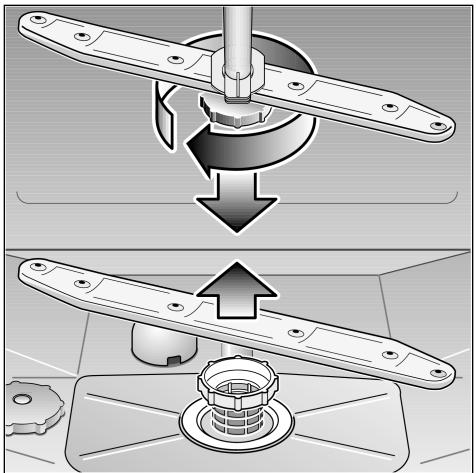

Bras pivotants

Le tartre et les impuretés en suspension dans l'eau de vaisseille peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants 22 et 24.

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants.
  Le cas échéant, soulevez le bras rotatif inférieur 24.
• Dévissez le bras rotatif supérieur 22.
• Nettoyez les bras rotatif sous l'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Bras pivotants

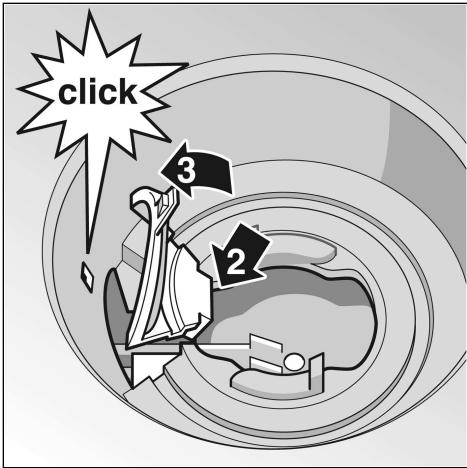

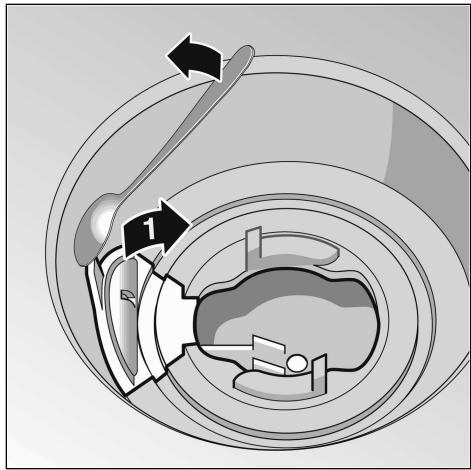

Pompe de vidange*

* selon le modele

Les résidus alimentaires grossiers provenant de l'eau de lavage et non retenus par les cribles risquent de bloquer la pompe de vidange. Le pompage de l'eau de vidange n'a pas lieu et cette eau reste au-dessus du crible. Dans ce cas :

• Eteignez l'appareil 1.
• Enlevez l'eau le cas échéant avec une louche.
• Demontez les cribles [28].
• Enlevez le couvercle.

• Contrôlez la présence de corps étrangers dans le compartment interieur, puis enlevez le cas échéant les corps étrangers.
• Remettez le couvercle en place.
• Remettez les cribles en place puis vissez-les.

Detection des pannes

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économique évidemment des frais et remet rapidement l'appareil en bon fonctionnement. Le récapitatulatif ci-après vous aidera à tracer les causes des dérangements.

Dérangements

Attention

Pensez-y: les réparations sont réservées à un spécialiste. S'il faut changer un composant, voirlez à ce que seules des pieces de rechange d'origine soient utilisées. Des réparations in expertes ou l'emploi de pieces autres que d'origine peuvent entraîner des dégats et exposent l'utilisateur à des risques considérables.

fr

... A la mise en marche

L'appareil ne fonctionne pas.

Le disjoncteur / les fusibles domestiques ne marchent pas.
- Vous n'avez pas branché la fiche mâle de l'appareil dans la prise de courant.
- Vous n'avez pas correctement fermé la porte de l'appareil.
- Vous n'avez pas ouvert le robinet d'arrivée d'eau.

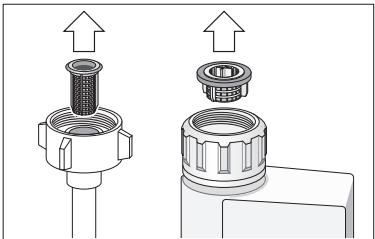

Le crible du flexible d'arrivée d'eau est bouché. Eteignez l'appareil puis débranche sa fiche mâle de la prise de courant. Fermez le robinet. Nettoyez ensuite le crible monté sur le raccordement du flexible d'arrivée d'eau. Pour terminer, rétablissez le branchement électrique, ouvrez le robinet d'eau, puis enclenchez l'appareil.

... sur l'appareil

Le bras pivotant inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires.

Le couvercle du compartment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempli.

• Mécanisme bloqué par des restes de détergent collés.

• Les voyants de contrôle clignotent après le démarrage.

• Vous n'avez pas besoin de programme.

• Les voyants de contrôle ne s'éteignent pas après le lavage

Interrupteur principal encore enclenché.

• Àprous le lavage, des restes de détengent collent dans le réservoir de dosage

Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le dédTangent que dans le réservoir sec.

La mention «Vérifier l'arrivée d'eau» 5 s'allume.

Le robinet d'eau est fermé.
Arrivée d'eau interrompue.
Filtre bouché au niveau de l'arrivée d'eau.
Flexible d'arrivée d'eau plié.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plié.
  Pompe de vidange bloquée.

• Les filtres sont bouchés.
  Le programme n'est pas encore terminé. Attendez la fin du programme.
  Effectuez la fonction «Reset».

• Sur les appareils concus encastrables, la porte ne s'ouvre et se ferme pas correctement.

Le poids du panneau de portefixé n'est pas correct.Respectez le poids indiquedans la notice de montage ci-jointe.
Tension du ressort de portemal reglee. Effectuez le réglageconformément à l'opération (au point) 26 dans la noticede montage ci-jointe.

... lors du lavage

Production inhabituelle de mousse

Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rincege.
Du produit de rincege repandu peut conduire à une formation excessive de mousse lors du processus de rincege suivant, c'est pourquoi enlevez le produit de rincege repandu avec un chiffon.

L'appareil s'arrête pendant le lavage

Coupure de courant.
Alimentation en eau coupée.
- Executez la fonction «RESET».

• Bruits de percussion pendant le lavage
  Le bras pivotant percute des pièces de la vaisse.
• Cliquetis pendant le lavage
• Pièces de vaisse l'incorrectement rangiées.
• Les vannes de replissage émettent un bruit de claquement
• Ceci est dû au tracé de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remède possible.

...vaisselle mal lavée

• Des résidus alimentaires adhérent contre la vaisse

Vaisse mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisselle.
- Les pièces de vaisse le se touchent.
- Vous n'avez pas assez mis de détergent.
- Vous avez besoin un programme de lavage pas assez puissant.
- Une pièce de vaisse lè a empêché la rotation du bras pivotant.
- Des résidus alimentaires obstruents les buses du bras pivotant.
- Les filtres sont bouchés.
- Filtres incorrectement installés.
Pompe de vidange bloquée.

• Les pieces en plastique se décolorent

• Vous n'avez pas versé assez de détergent.

• Des taches en partie blanches demeurent sur la vaisse. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.

• Quantité de liquide de rincage régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très dure.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.
  Si vous avez utilisé un détergent sans phosphate, essayez-en au phosphate.

fr

La vaisse ne s'est pas

• Vous avez besoin un programme sans sechage.
• Vous avez réglé le liquide de rincege sur une trop faible quantité.
• Vous avez sorti la vaisse l trop tôt.

Les verres néticellent pas

• Vous avez réglé le liquide de rincege sur une trop faible quantité.

• Les traces de thé ou de rouge à lèvres ne sont pas complètement parties

Le détergent a un effet blanchissant insuffisant.
- Température de lavage régée trop beneath.

• Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en Sel de I'eau de lavage excessive.

Couvercle du réservoir de sel pas visse à fond.
- Vous avez repandu trop de sel lors du remplissage de son réservoir.

• Les verres prennant un voile opaque et se décolorent.

• Les revêtements indésirables refusent de partir

• Vous avez versé un détergent inapproprié.

• Ces verres ne sont pas lavables au lave-vaiselle.

• Les verres et les couverts représentent des stries, les verres prènnant un aspect métallique

Le dosage du liquide de rincege est regle trop elevé.

Appeler le service après-venture

Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouvezez l'adresse et le numero de téléphone du service après-vente dans le repertoire d'agences du SAV ou dans l'annuaire. Lors de votre appel, veuillez indiquer le numero de l'appareil (1) et son numero FD (2). Tous deux se trouvent sur la plaque signalétique 33 située contre la porte de l'appareil.

Attention

Nous vous rappelons qu'en cas de mauvaise utilisation ou d'un des dérangements décrits, la visite d'un technicien du SAV n'est pas gratuite, même pendant la période de garantie.

Remarques

Remarques pour des essais comparatifs

Sur la feuille supplémentaire "Remarques pour des essais comparatifs" vous trouvrez les conditions pour les essais comparatifs. Les valeurs de consommation pour les programmes correspondants figurent dans la notice d'utilisation succincte.

Généralités

• Les apparèils de base encastrables ou intégrés, montés par la suite comme apparèils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même visée aux armoires contiguës.
  Pour le modele suisse uniquement: L'appareil peut etre monte directement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique. Si I'appareil n'est pas branché par le biais d'une prise de courant male, un coupe-circuit sur tous les pôles avec un intervalle de coupure minimal de 3 mm est nécessaire côté installation pour respecter les consignes de sécurité correspondantes.

Installation

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'amnéée et d'évacuation ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphs suivants et dans les instructions de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant :

• Contrôle à la livraison
• Mise en place
• Branchement des eaux usées
• Branchement d'eau d'appoint
• Branchement électrique

Livraison

Le bon fonctionnement de votre lave-vaisselle a eté soigneusement contrôlé à l'usine. Des petites taches d'eau résiduelles provenant de ce contrôle sont cependant encore visibles.

Elles disparaisent cependant après le premier lavage.

Mise en place

Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds régiables. Lors de cette opération, veillez à ce que l'appareil soit bien stable. Appareils encastrés sous un plan de travail: surélevez l'appareil à l'aide de ses pieds régiables de sorte qu'il applique sous le plan de travail.

Branchement des eaux usées

Les étapes de travail nécessaires sont décrites dans les instructions de montage; le cas échéant, montez le siphon avec une tubulure d'écoulement. Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pièces jointes.

Veiliez à ce que le tuyau d'écoulement ne soit pas coudé, compré ou enroule sur lui-même. (verifiez qu'aucun couvercle de fermeture ne génie l'écoulement des eaux usées!)

fr

Branchement d'eau d'appoint

Branchez l'eau d'appoint au robinet d'eau à l'aide des pieces jointes conformément aux instructions de montage. Veillez à ce que le raccordement d'eau d'appoint ne soit pas coudé, compré ou enroule sur lui-même.

Lors du remplacement de l'appareil, utilisez toujours un nouveau tuyau d'amnéé d'eau pour le raccordement à l'approvisionnement en eau ; l'ancient tuyau d'amnéé ne doit jamais être réutilisé.

Pression de I'eau:

0,05 MPa (0,5 bar) minimum, 1 MPa (10 bars) maximum. Si la pression du réseau depasse 10 bars, intercalez un détendeur.

Débit d'arrivée d'eau:

10 litres/minute minimum.

Température de l'eau:

Utilisez de préférence de l'eau froide. L'eau chaude ne doit pas dépasser 60^ maxi. à l'arrivée.

Branchement électrique

Ne raccordez l'appareil qu'a une prise reglementairement installée debitant du 230 V alternatif et équipée d'un fil de terre. Ampérage nécessaire du fusible / disjoncteur, voir la plaque signalétique 33.

Il faut fixer la prise à proximé du lave-vaisselle et elle doit rester librement accessible.

Les modifications sont exclusivement réservées à un spécialiste.

En cas d'emploi d'un disjoncteur différentiel, n'en utilisez qu'un arborant le symbole . Seul un tel disjoncteur garantit la conformité avec les prescriptions actuelles en vigueur.

Démontage

Ici aussi, la chronologie des activités est importante : commencez toujours par débrancher l'appareil en premier du secteur.

Débranche la fiche mâle de la prise de courant.

Fermez le robinet d'arrivée d'eau.

Défaites le raccord d'eau usée et le raccord d'eau du robinet.

Desserrez les vis de fixation situées sous le plan de travail. Si nécessaire, démontez la plinthe.

Extrayez l'appareil en faisant suivre prudemment le tuyau flexible.

Transport

Videz le lave-vaisselle. Fixez les pièces mobiles. Transportez toujours l'appareil à la verticale.

• Si vous couchez l'appareil, l'eau résiduelle peut pénétre dans les organes de commande et perturber ultérieurement le déroulement des programmes.
  Pour vidanger l'appareil,procédez comme suit :

Ouvrez le robinet d'eau
Fermez la porte.
- Sélectionnéz le programme ECO.
- Enclenchez l'interrupteur principal.
- Attendez que 4 minutes env. s'écoulent.
- Amenez le programmeur sur la position Reset.
- Attendez une minute supplémentaire env. puis éteignez l'appareil.
- Fermez le robinet d'eau.

Précautions contre le gel

Si vous placez l'appareil dans une piece où il risque de geler (par ex. dans une résidence secondaire), videz-le entierement (voir Transport).

Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau puis laissez s'écouler l'eau qu'il contenait.

Mise au rebut

Remarque concernant la mise au rebut

Les ancients apparèils ne doivent pas être considérés comme des déchets sans intérêt!

Gracé à une mise au rebut respectueuse de l'environnement et à un retraitement, il est possible de récapérer des matières premières de grande valeur.

Avant demettre l'ancien apparéil au rebut, débranche sa fiche mâle de la prise de courant. Coupez son cordon d'alimentation et jetez-le séparément avec la fiche mâle.

Détruirez la fermeture de la porte et la protection enfants (le cas échéant).
Vous empêcherez ainsi que les enfants en jouant ne s'enferment dans apparéil et risquent leur vie.

Lors de la livraison, votre nouveau lavevaisselle est protégé par son emballage. Les matériaux employés sont tous des matériaux non-polluants et réutilisables. Veuillez vous débarrasser de l'emballage en respectant l'environnement. Toutes les pieces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p. ex. PS polystyrene). Ceci permet de les trier lors de la mise au rebut de l'appareil pour garantir un recyclage respectieux de l'environnement.

Veuillez you informer aprous de voterevendeur specialise ou de vourecomune pour en savoir plus concernantles différentes possibilites de mise aurebut.

L'emballage et ses parties constituantes ne sont pas des jouets ; les tenir hors de portée des enfants. Risque d'étouffement du au carton ondulé et aux feuilles.

Mise au rebut de l'emballage

• Veuillez vous débarrasser de l'emballage de façon réglementaire.
• Le carton ondulé se compose principalement de papier recyclé.
• Les pièces moulées sont en polystyrene expansé exempt de CFC.
• La couche de polyéthylène (PE) se compose en partie de matière première de récapération.
• Les cadres en bois (s'ils existent) sont constitués de bois résiduel et ne sont pastraités.
• Les rubans (s'ils existent) sont constitués de polypropylène (PP).

Mise au rebut de l'ancien apparéil

Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les apparèils qui ont fini de servir.
- Confiez cet appeareil à un circuit de mise au rebut réglementaire.

Avertissement

Les enfants risquent de s'enfermer dans l'appareil (risque d'étouffement) ou de se retrouver dans d'autres situations dangereuses.

Pour cette raison : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d'alimentation électrique et jetez-le. Détruirez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.

Cet apparéil est marqué selon la directive française 2002/96/CE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des appareils usagés applicables dans les pays de la CE.

Pour prendre directement contact, utilisez le n° de tél.

et le n^ de fax indiqués dans le repertoire ci-joint du

service après-vente.

9000 106 617 fr (8506)

600o
