Type de produit	Cave à vin
Marque	MIELE
Modèle	WT 1602
Capacité maximale	102 bouteilles (Bordeaux 0,75 L)
Plage de température	5 °C à 18 °C (zone du haut et milieu), 8 °C à 18 °C (zone du bas)
Nombre de zones de température	3 zones indépendantes
Classe climatique	SN, N, ST, T
Alimentation électrique	220-240 V / 50 Hz / 10 A
Poids à vide	153 kg
Dimensions (largeur de niche)	610 - 613 mm
Hauteur de niche	2134 - 2164 mm
Éclairage	Éclairage intérieur LED et éclairage de présentation (réglable jusqu'à 90 min)
Type de porte	Porte vitrée avec filtre UV
Clayettes	Clayettes en bois amovibles
Filtration	Filtres à charbon actif (renouvellement d'air)
Dégivrage	Automatique
Humidité réglable	Oui (60-70 % recommandé)
Alarme	Alarme de température et de porte
Type d'ampoule (éclairage intérieur)	Halogène 5 W / 12 V / douille GY 4

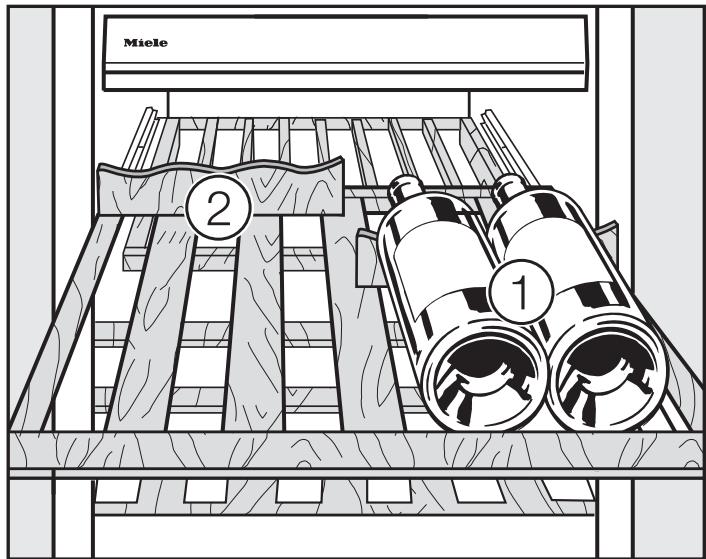

Accessoires inclus	Présentoir de bouteille, clayettes, stabilisateurs, kit de montage
Garantie	24 mois

FOIRE AUX QUESTIONS - WT 1602 MIELE

Comment régler la température de chaque zone ?

Effleurez la touche d'accès (rétroéclairée jaune), puis la touche de la zone souhaitée. Utilisez les touches V (plus froid) et A (moins froid) pour ajuster par palier de 1 °C. La température réglée s'affiche.

Que faire si l'alarme sonore se déclenche ?

Si la porte reste ouverte plus de 5 minutes ou si la température monte trop, l'alarme retentit. Appuyez sur la touche d'alarme (touche combinée température/porte) pour désactiver le son. Fermez la porte ou attendez que la température se stabilise.

Comment nettoyer l'intérieur de la cave à vin ?

Mettez l'appareil hors tension et débranchez-le. Retirez les bouteilles et accessoires. Nettoyez avec un chiffon humide et de l'eau tiède additionnée de liquide vaisselle. Ne jamais utiliser de nettoyeur vapeur. Séchez soigneusement.

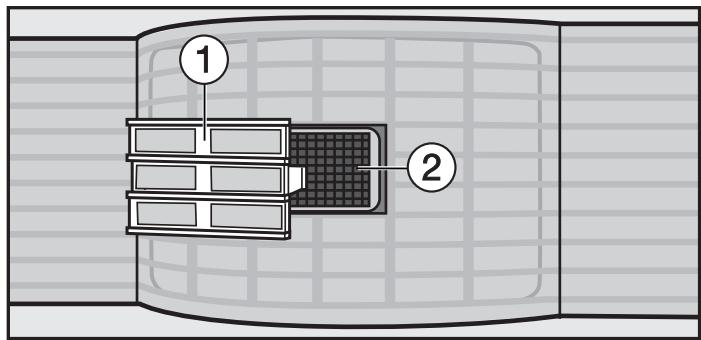

Où se trouve le filtre à charbon actif et comment le changer ?

Le filtre se trouve sous le cache à l'intérieur de l'appareil (protection au-dessus du contrôle). Retirez la protection, insérez le nouveau filtre et remettez le cache. Remplacez-le régulièrement ou dès que des odeurs apparaissent.

Quelle est la capacité maximale en bouteilles ?

L'appareil peut contenir jusqu'à 102 bouteilles de 0,75 L (format Bordeaux).

Comment régler l'humidité de l'air ?

Accédez au mode de réglage (touche d'accès, puis touche V maintenue). Naviguez jusqu'à 'o' et choisissez 'o1' pour humidité élevée (60-70 %) ou 'o0' pour basse. Confirmez avec la touche d'accès.

L'appareil émet des bruits inhabituels, est-ce normal ?

Oui, certains bruits sont normaux : vrombissement du compresseur, gargouillement du fluide, cliquetis du thermostat. Pour éviter les bruits évitables, vérifiez que l'appareil est de niveau, éloigné des meubles, et que les bouteilles ne se touchent pas.

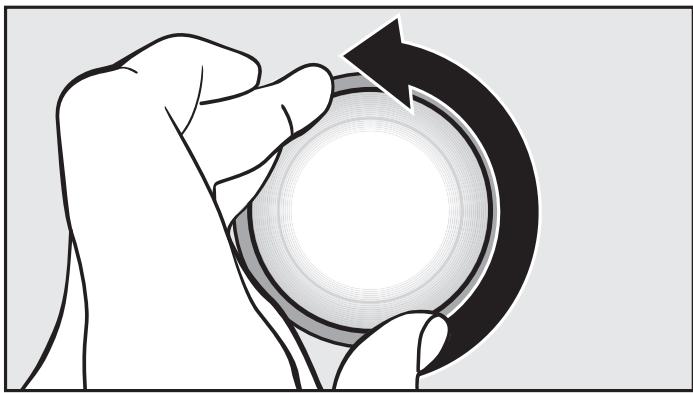

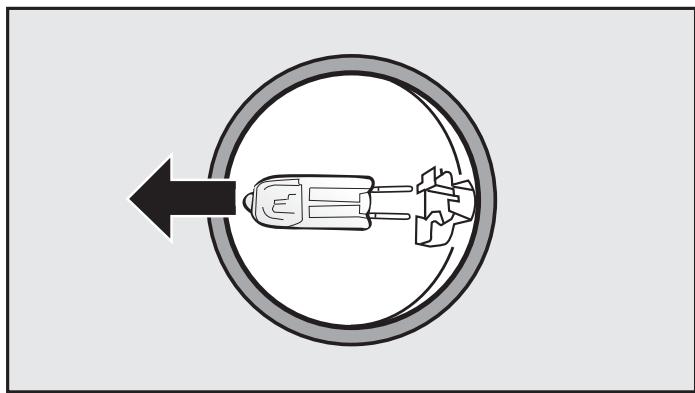

Comment remplacer l'ampoule de l'éclairage intérieur ?

Mettez l'appareil hors tension et débranchez-le. Dévissez le capot de la lampe (sens inverse des aiguilles). Remplacez l'ampoule halogène par une 5 W / 12 V / douille GY 4. Ne touchez pas l'ampoule à mains nues. Revissez le capot.

Pendant combien de temps l'éclairage de présentation reste-t-il allumé ?

Par défaut, il s'éteint après 30 minutes. Vous pouvez régler la durée de 15 à 90 minutes par paliers de 15 minutes en maintenant la touche d'éclairage de présentation enfoncée 2 secondes.

Que faire si la température affichée clignote ?

Le clignotement indique que la température est trop élevée ou trop basse dans une zone. Vérifiez que la porte est bien fermée, que les ouvertures d'aération ne sont pas obstruées, et que vous n'avez pas introduit une grande quantité de bouteilles chaudes. L'alarme sonore peut être désactivée temporairement en appuyant sur la touche d'alarme.

MODE D'EMPLOI WT 1602 MIELE

Mode d'emploi et notice de montage Cave à vin

Lisez impérativement cette notice d'utilisation et de montage avant d'installer et de mettre en service votre appareil.

Vous assurerez votre protection et éviterez d'endommager votre appareil.

Table des matières

Description de l'appareil 4 Votre contribution à la protection de l'environnement 6 Prescriptions de sécurité et mises en garde 7 Comment faire des économies d'énergie ? 16 Mise en marche et arrêt de l'appareil 17 Enclencher l'appareil 17 Utilisation 17 Mettre l'appareil hors tension 19 Réglages supplémentaires 19 En cas d'absence prolongée 20 Température et qualité de l'air optimales 21 Température 21 Régler la température 21 Plaques d'isolation pour la séparation thermique 23 Sélectionner l'unité de température (Fahrenheit/Celsius) 23 Affichage de température 24 Humidité de l'air 25 Renouvellement de l'air grâce aux filtres à charbon actif 26 Température et alarme de porte 27 Conservation des bouteilles de vin 29 Présentoir de bouteilles 30 Capacité maximale 30 Éclairage de présentation 31 Dégivrage automatique 32 Nettoyage et entretien 33 Avant le nettoyage 33 Intérieur, accessoires 33 Fentes d'aération et d'évacuation 34 Joint de porte 34 Filtres à charbon actif 34 Que faire si... ? 35 Origines des bruits 38 Service après-vente/Garantie 39 Conditions et durée de garantie 39 Informations pour instituts de contrôle 40 Branchement électrique 41

Instructions de montage 42

Lieu d'installation 42

Classe climatique 42

Sol de niche 44

Charnière de porte 44

Meubles / Éléments avoisinants 44

Aération et évacuation d'air 44

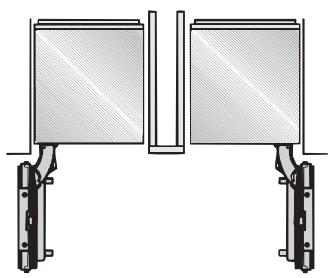

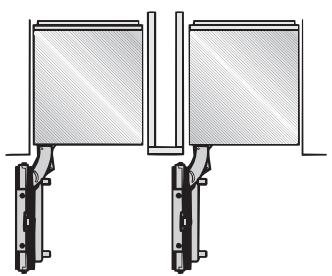

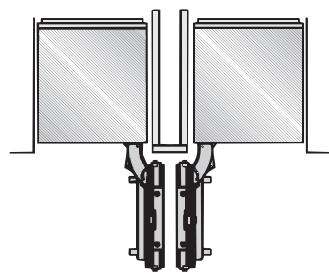

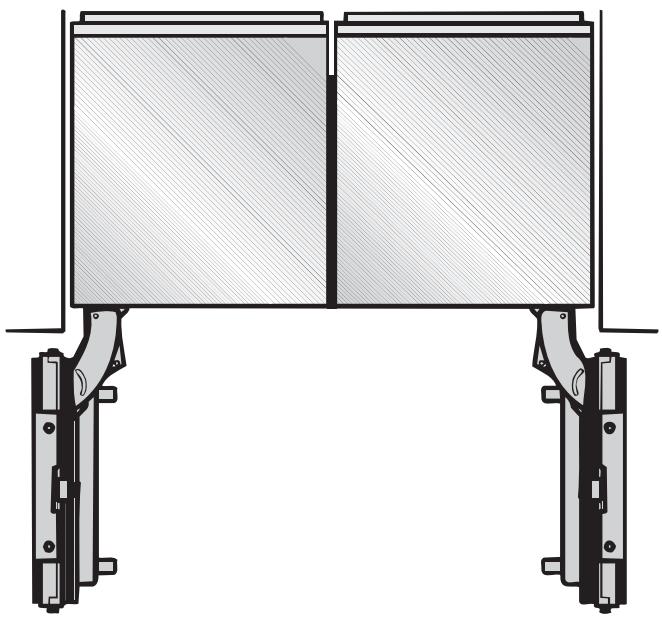

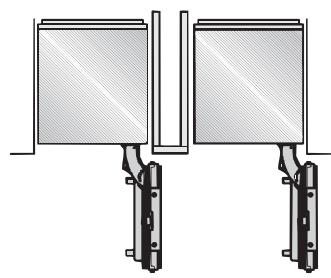

Installation côte à côte 45

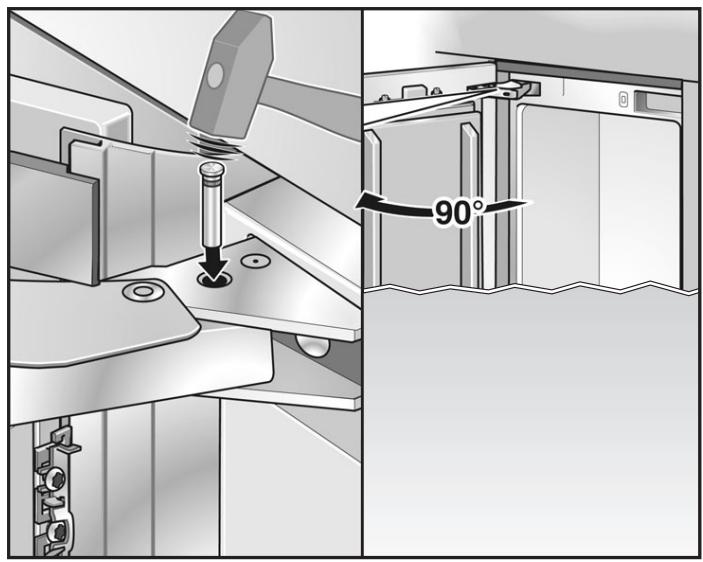

Limiter l'angle d'ouverture de porte 46

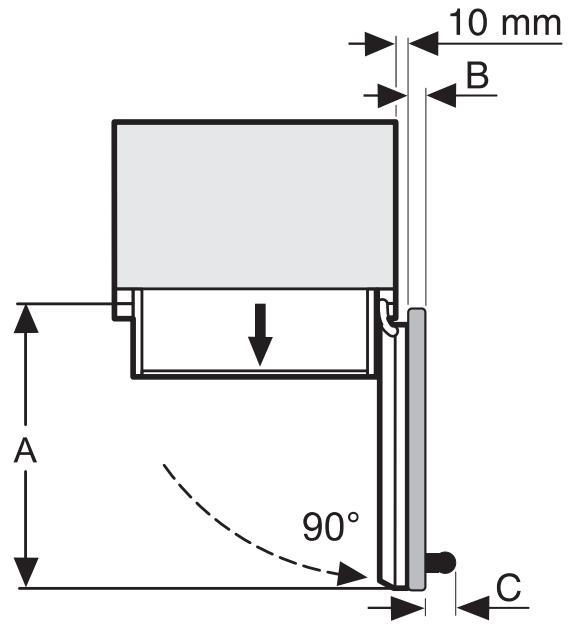

Dimensions de la porte (angle d'ouverture 90°) 47

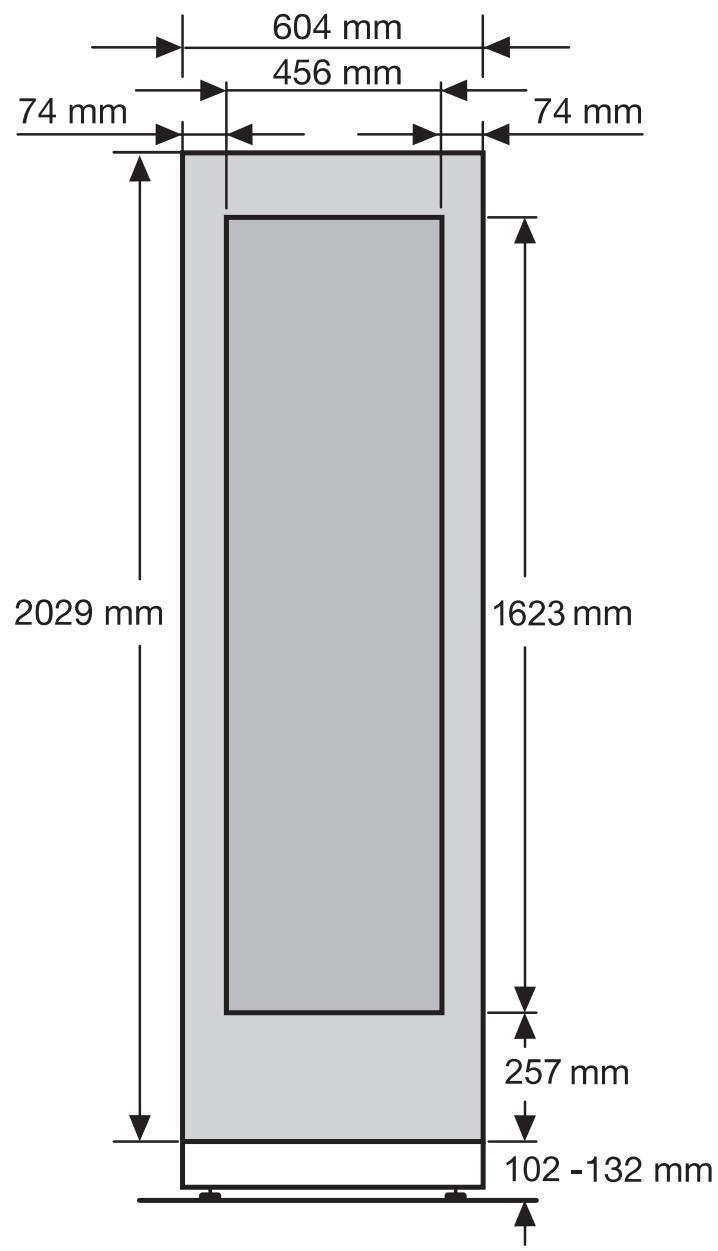

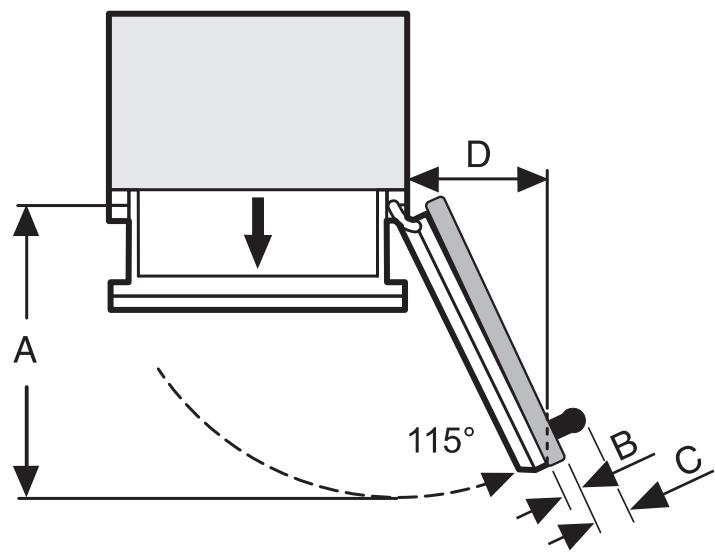

Dimensions de la porte (angle d'ouverture 115°) 47

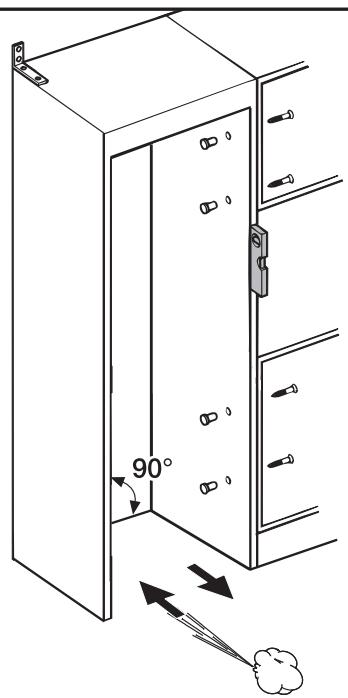

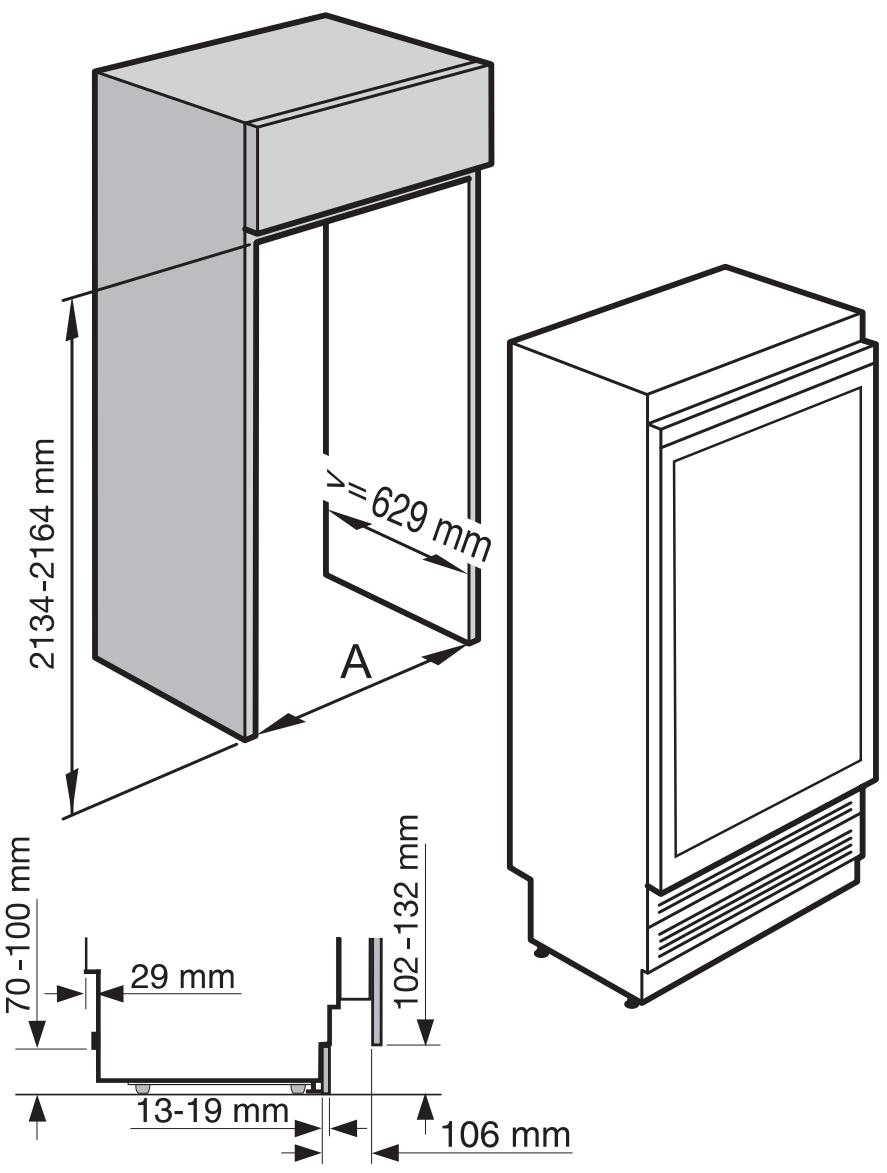

Cotes d'encastrement 48

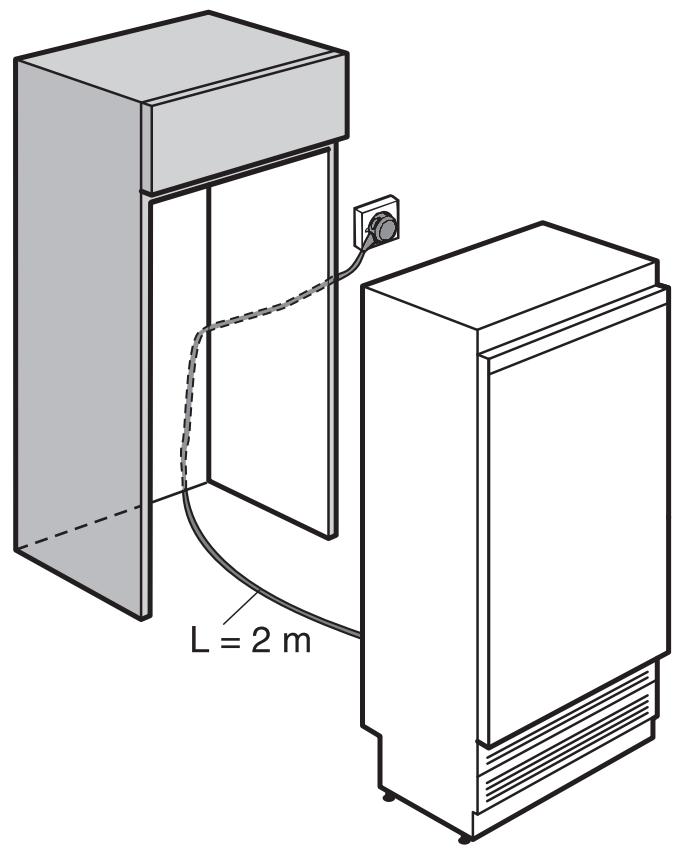

Pose du branchement électrique 49

Cotes des façades de meuble 49

Encastrement 50

Outils et accessoires requis 50 Poids des façades 51 Encastrement dans un meuble de séparation 51 Encastrement en linéaire 51 Ajuster la niche d'encastrement 52 Contrôler la niche d'encastrement 52 Avant le montage 52 Préparer la niche d'encastrement 53

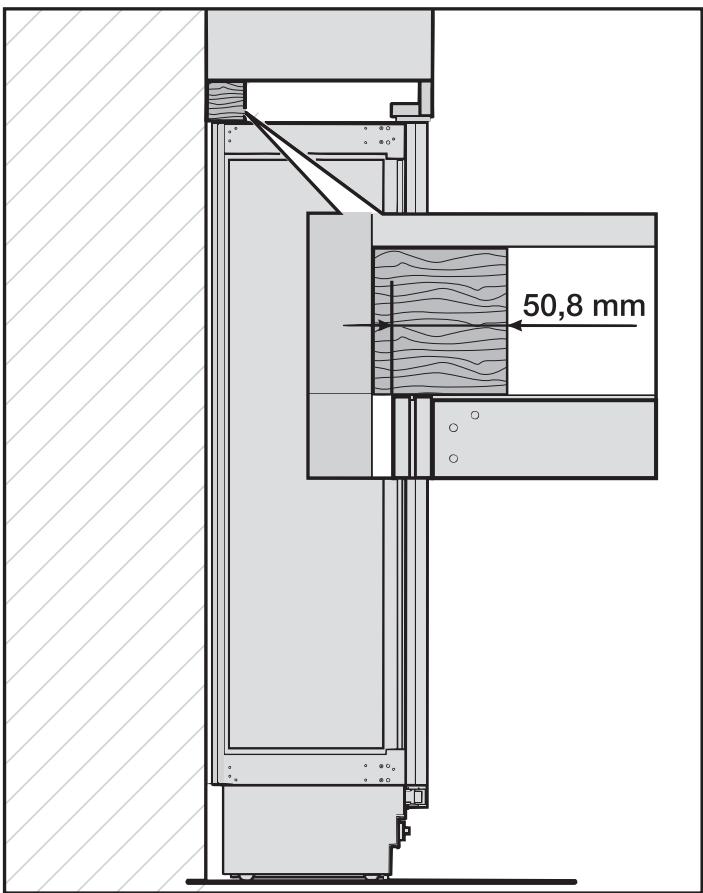

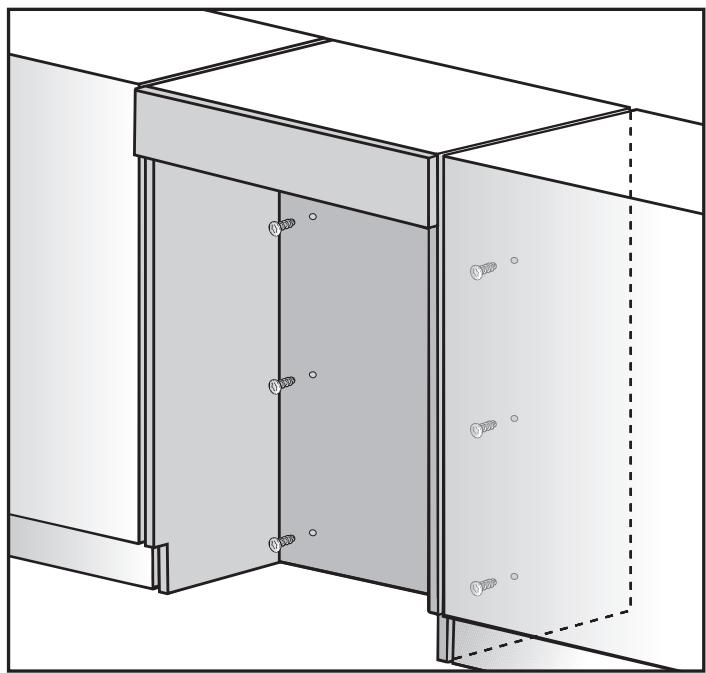

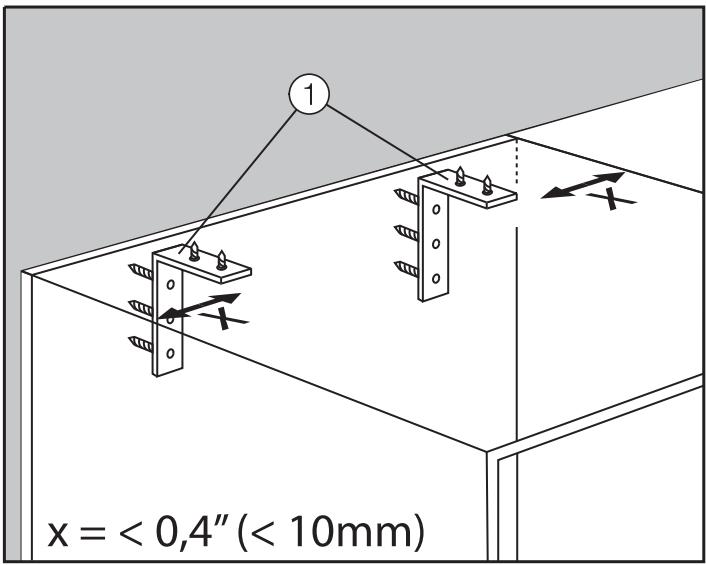

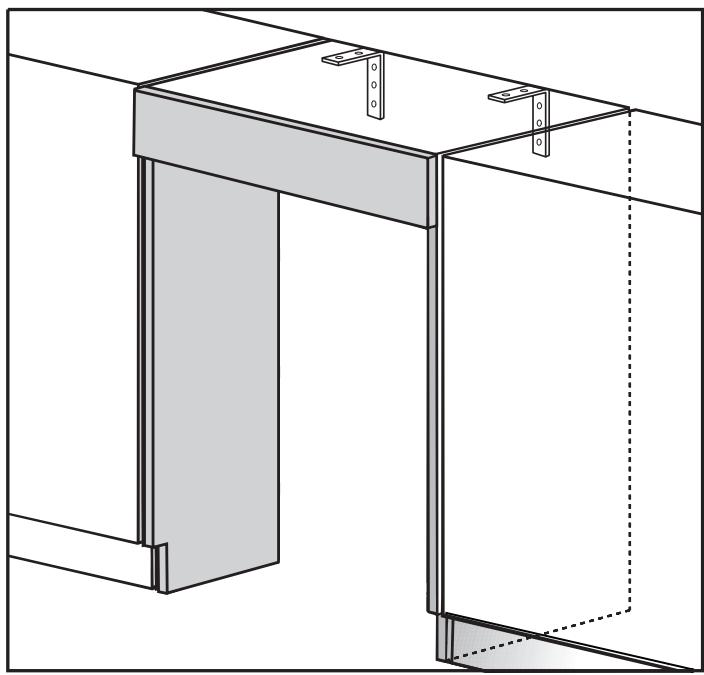

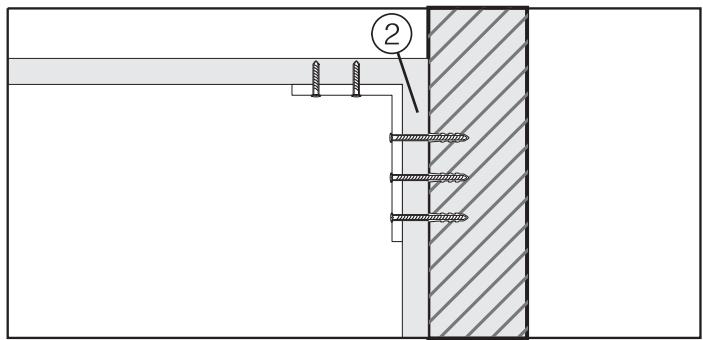

Matériel nécessaire au montage 53 Stabilisateur 54 Solution alternative de stabilisation 56

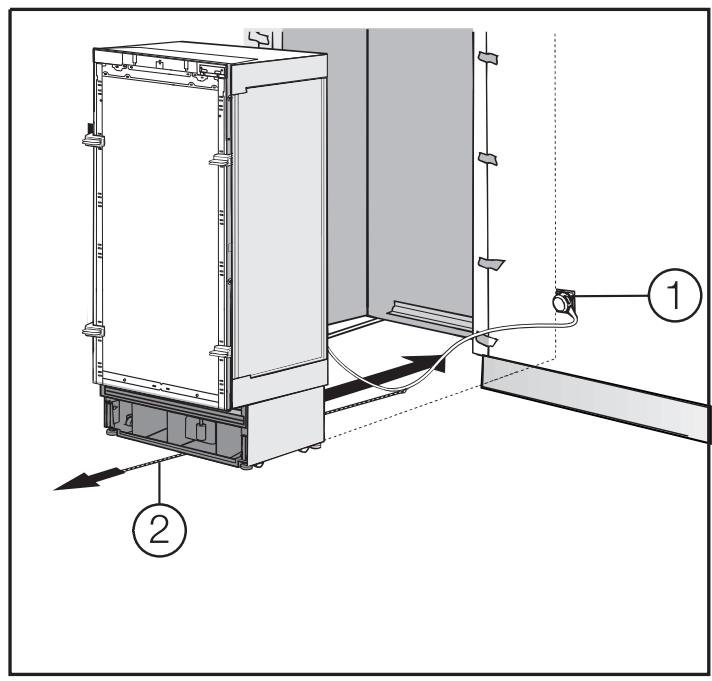

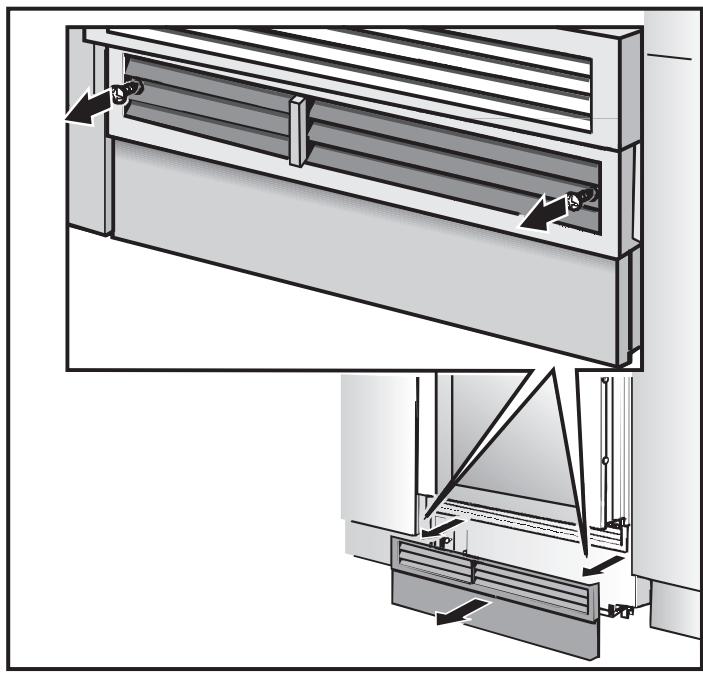

Glisser l'appareil dans la niche 57

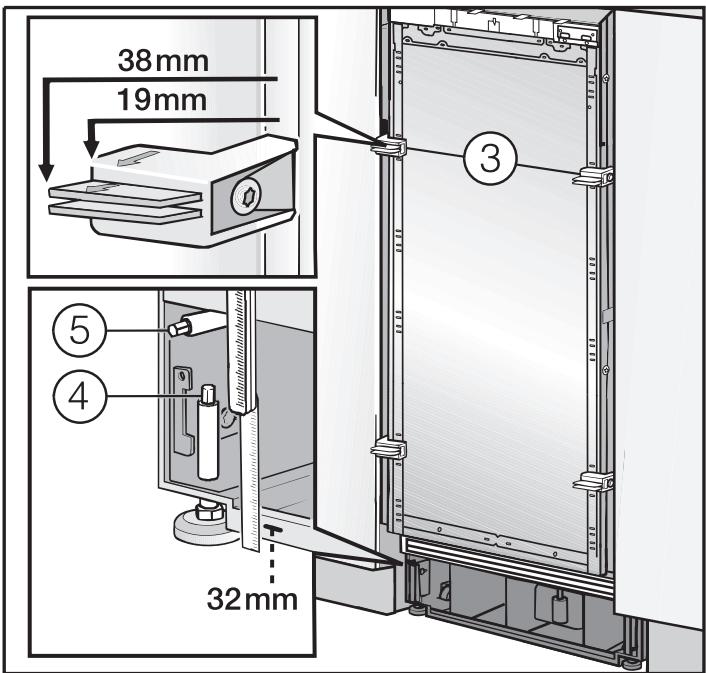

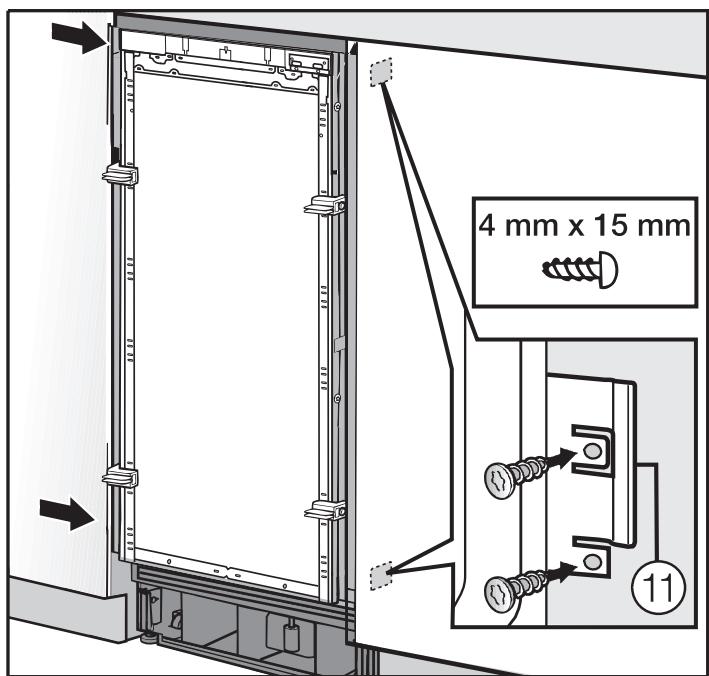

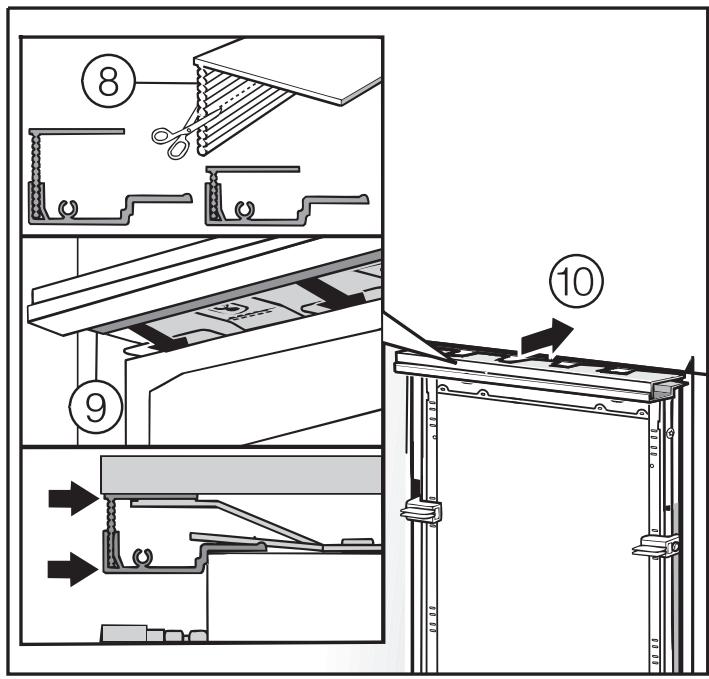

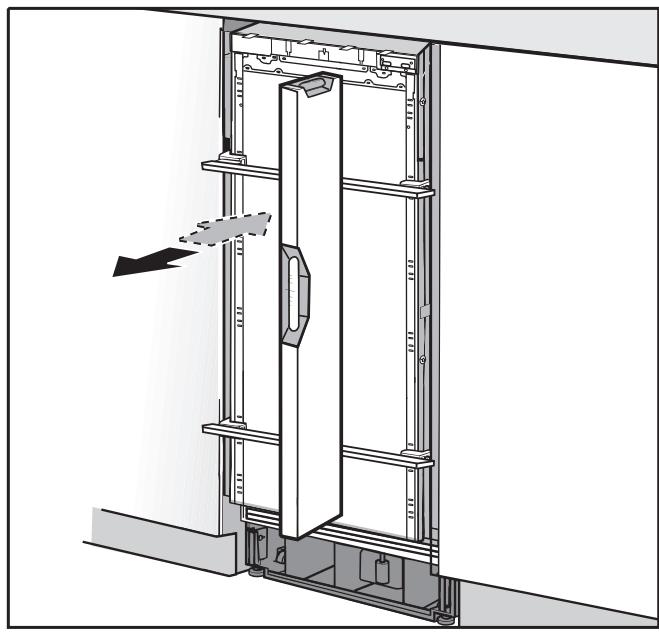

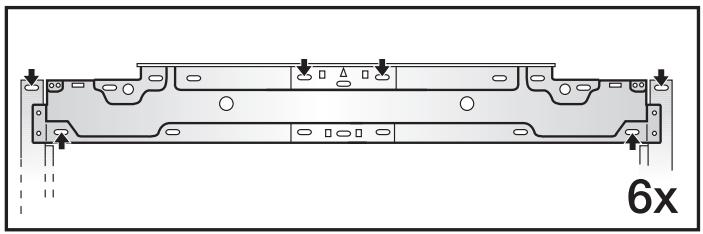

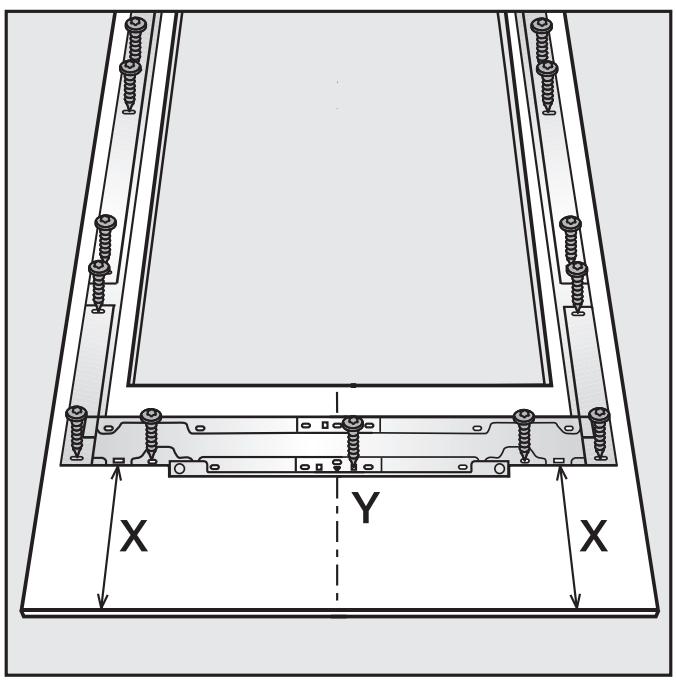

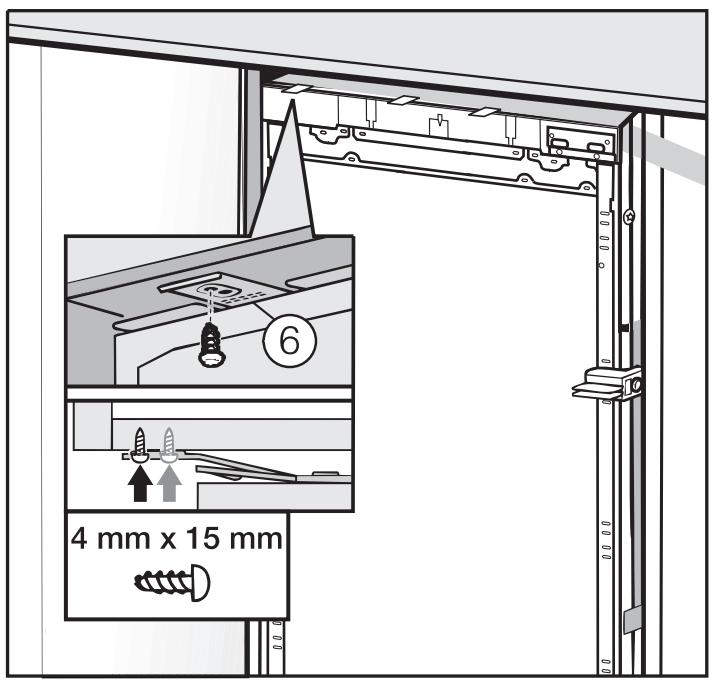

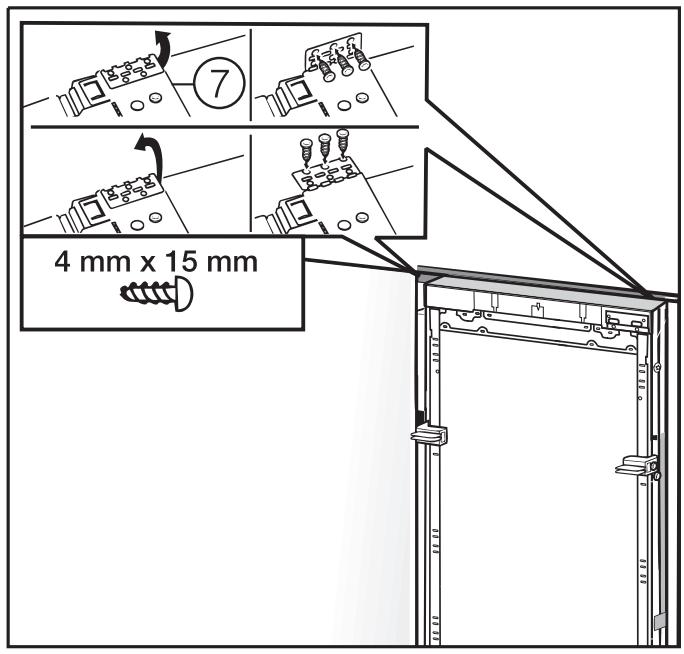

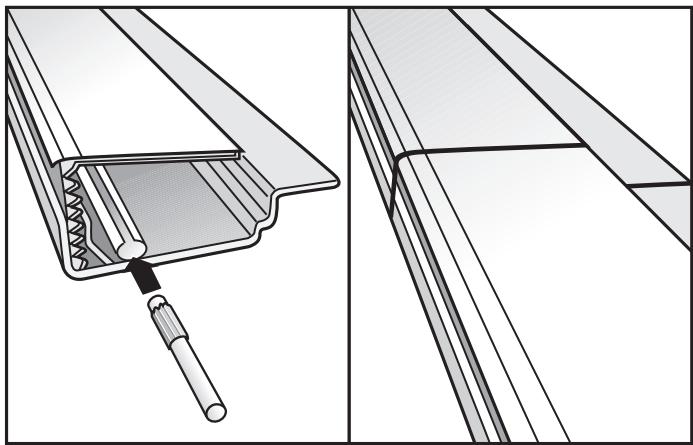

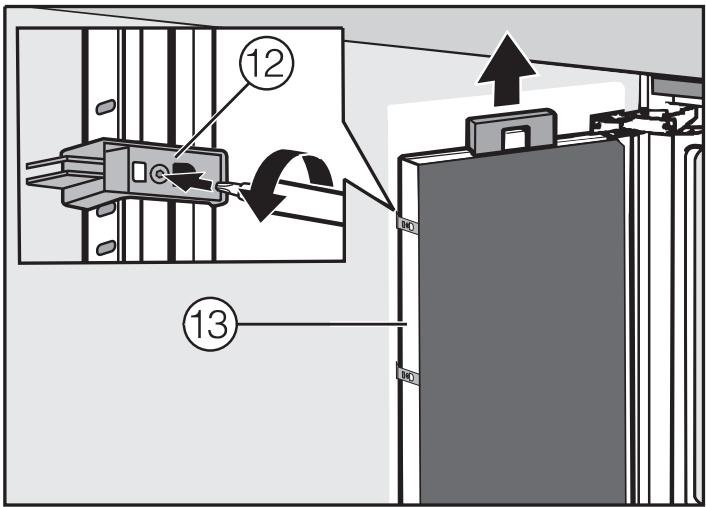

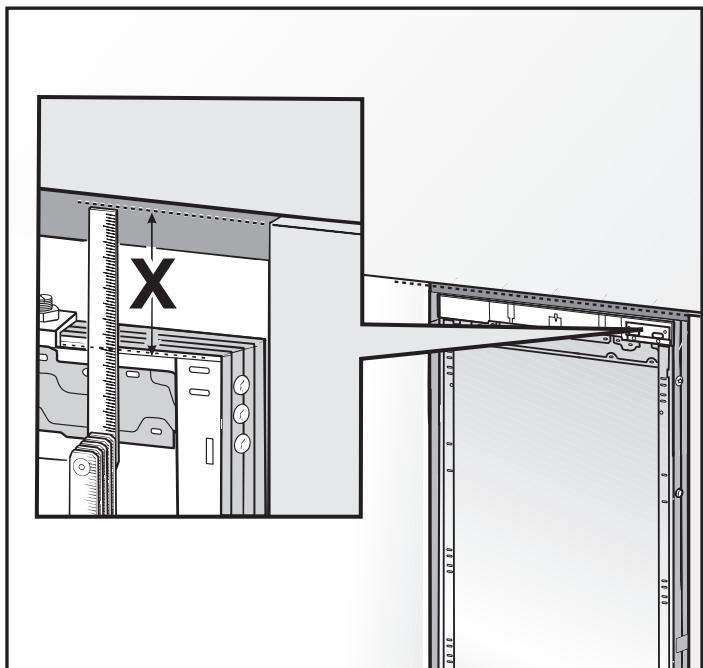

Ajustement 58 Fixer l'appareil dans la niche 59 Préparer le montage du panneau de façade 61 Fixer et ajuster le panneau de façade 63 Fixer les caches 64 Fixer la plinthe 65 Poser les baguettes de porte 66 Fixer le déflecteur d'air 67

71

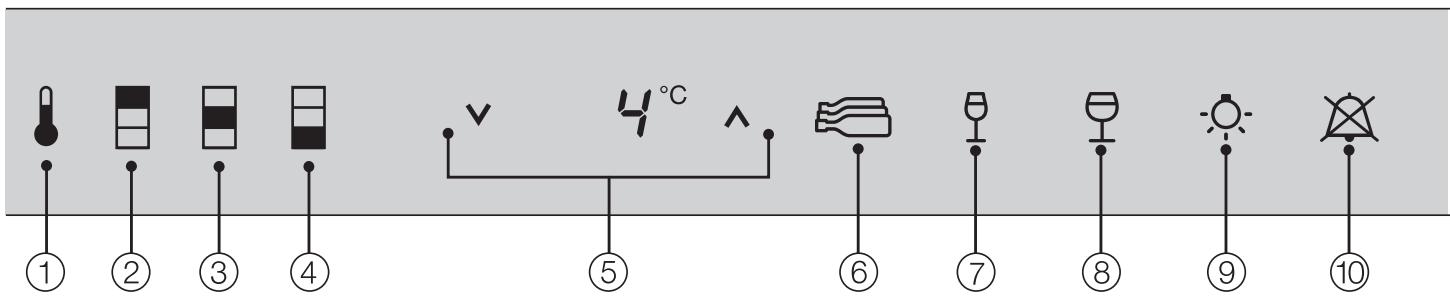

(1) Touche d'accès (2) Sélection de la zone de mise en température du haut (3) Sélection de la zone de mise en température du milieu (4) Sélection de la zone de mise en température du bas (5) Réglage de la température (V pour plus froid ; ∧ pour moins froid) et réglage de la durée d'éclairage (V pour moins longtemps ; ∧ pour plus longtemps)

(6) Sélection de la température pour le vieillissement du vin sur une durée plus longue (7) Sélection de la température pour la mise en température optimale du vin blanc (8) Sélection de la température pour la mise en température optimale du vin rouge (9) Activation / désactivation de l'éclairage de présentation Désactivation de l'alarme de température ou de porte (visible uniquement en cas d'alarme de porte ou de température)

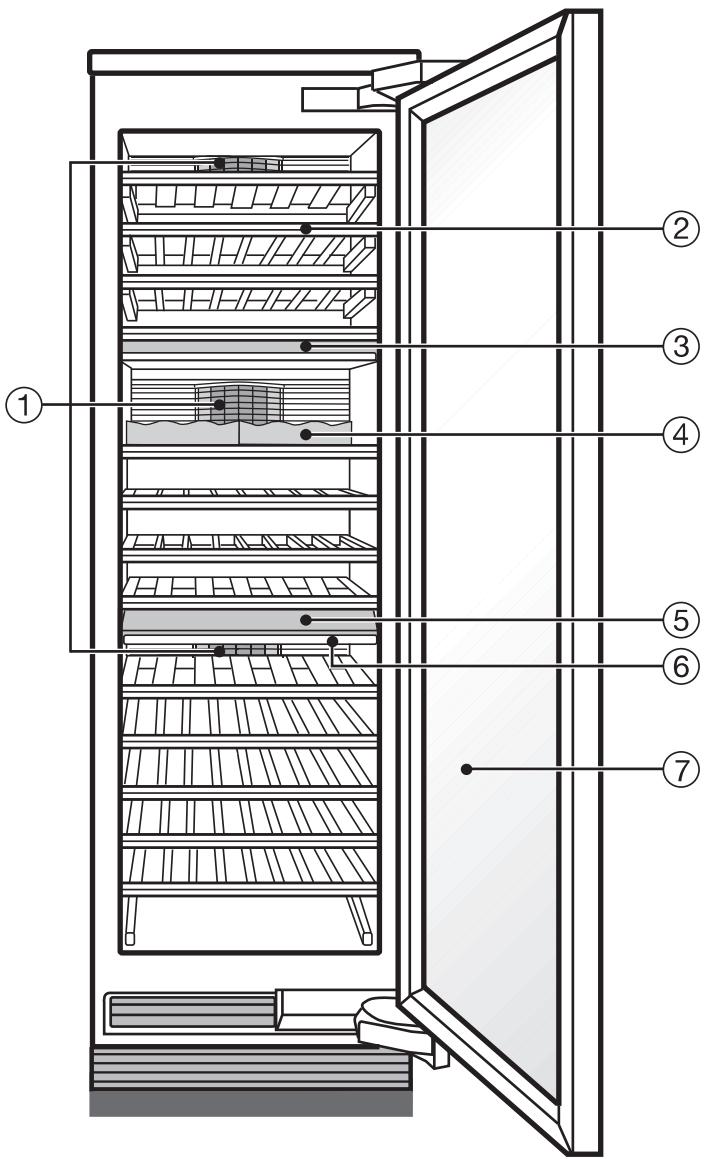

(1) Aération / filtre à charbon actif (2) Clayettes en bois (3) Plaque d'isolation pour la séparation thermique des zones de mise en température du haut et du milieu (4) Présentoir de bouteille (5) Bandeau de commande / plaque d'isolation pour la séparation thermique des zones de mise en température du milieu et du bas (6) Interrupteur Marche / Arrêt pour l'ensemble de l'appareil (7) Porte en verre avec filtre UV

Emballages de transport

Nos emballages protègent votre machine à café des dommages pouvant survenir pendant le transport.

Conservez le carton d'origine et les pièces en polystyrène afin de pouvoir transporter votre appareil en toute sécurité en cas de déménagement. Vous devez aussi conserver vos emballages d'origine dans l'éventualité d'une réparation, ce qui vous permettra d'envoyer votre appareil au service après-vente Miele dans les meilleures conditions.

Votre ancien appareil

Les appareils électriques et électroniques dont on se débarrasse contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères !

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement dédié à l'évacuation de ce type d'appareil. Afin de prévenir tout risque d'accident, veuillez garder votre ancien appareil hors de portée des enfants jusqu'à son enlèvement.

Cet appareil répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée est néanmoins susceptible d'occasionner des dommages corporels et matériels.

Lisez attentivement cette notice avant de mettre votre appareil en service. Elle contient des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de votre appareil. Respectez ces consignes pour vous protéger et éviter d'endommager votre appareil.

Miele ne peut être tenu pour responsable des dommages liés au non-respect des prescriptions de sécurité.

Veuillez conserver ce document à disposition et le remettre au futur propriétaire en cas de cession de votre appareil !

Risque de blessures !

Cet appareil est très lourd et a tendance à basculer vers l'avant lorsque vous ouvrez la porte. Laissez la porte de l'appareil fermée jusqu'à ce que l'appareil soit monté et installé dans sa niche d'encastrement conformément au mode d'emploi.

Risque de blessures !

À plus de 2500 mètres d'altitude, les vitres de l'appareil risquent de se briser !

Les bris de verre peuvent engendrer des blessures graves !

Prescriptions de sécurité et mises en garde

Utilisation conforme

Cet appareil est destiné à une utilisation dans le cadre domestique ou dans des conditions d'installation similaires au cadre domestique.

Il n'est pas destiné à une utilisation à l'extérieur.

Utilisez cet appareil uniquement pour le stockage de vin dans un cadre domestique.

Toute autre utilisation est à proscrire et peut s'avérer dangereuse.

L'appareil ne convient ni au stockage ni au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires soumis à la directive relative aux dispositifs médicaux. Une utilisation inappropriée de cet appareil risque d'entraîner une altération partielle ou totale des produits qui y sont stockés. N'utilisez pas non plus cet appareil dans des zones potentiellement explosives.

Miele n'est pas responsable des dommages causés par une utilisation inappropriée ou non conforme aux prescriptions de sécurité.

Les personnes qui, en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance, ne sont pas aptes à utiliser cet appareil en toute sécurité doivent impérativement être surveillées pendant qu'elles l'utilisent.

Un usage sans surveillance n'est autorisé que s'il leur a été préalablement expliqué comment utiliser cet appareil sans danger. Vérifiez que ces personnes ont compris les risques encourus en cas de mauvaise manipulation !

Précautions à prendre avec les enfants

Tenez les enfants de moins de huit ans éloignés de l'appareil à moins qu'ils ne soient sous étroite surveillance. Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil sans la présence d'un adulte que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation. Les enfants ne sont pas autorisés à procéder au nettoyage ou à l'entretien de l'appareil hors de la surveillance d'un adulte. Ne laissez pas les enfants sans surveillance à proximité de l'appareil. Ne les laissez pas jouer avec l'appareil. Les charnières de porte de l'appareil constituent un danger. Veillez à ce que les enfants restent éloignés de l'appareil ! Risque d'asphyxie ! En jouant, les enfants peuvent s'asphyxier en s'enveloppant dans les matériaux d'emballage (film plastique par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Le circuit du fluide frigorigène a fait l'objet d'un contrôle d'étanchéité. L'appareil est conforme aux dispositions de sécurité ainsi qu'aux directives européennes en vigueur.

Cet appareil contient du fluide frigorigène isobutane (R600a), gaz naturel sans danger pour l'environnement mais inflammable. Il ne détruit pas la couche d'ozone et n'augmente pas l'effet de serre.

L'utilisation de ce fluide frigorigène peu polluant a pour contrepartie d'augmenter le niveau sonore de l'appareil. Il se peut en effet qu'un bruit d'écoulement interne au circuit de refroidissement accompagne les caractéristiques du compresseur. Ces effets incontournables n'affectent en rien les performances de l'appareil.

Veillez à n'endommager aucun élément du circuit de réfrigération lors du transport et de l'encastrement / de l'installation de l'appareil.

Les projections de fluide frigorigène dans les yeux peuvent provoquer des lésions graves !

En cas de dommages matériels :

• n'allumez ni briquet, ni bougie, ni aucun objet susceptible de provoquer une étincelle dans la pièce,
• débranchez l'appareil du réseau électrique,
• aérez la pièce où se trouve l'appareil pendant quelques minutes puis
• contactez le service après-vente.

La taille de la pièce où est installé l'appareil doit être proportionnelle à la quantité de fluide frigorigène contenue dans l'appareil. En cas de fuite, le gaz se mélangeant à l'air ambiant crée un composé qui peut s'avérer inflammable dans une pièce trop petite.

Le volume de la pièce doit être au moins d'un m³ pour 8 g de réfrigérant. La quantité de fluide frigorigène est indiquée sur la plaque signalétique apposée à l'intérieur de l'appareil.

▸ Les données de raccordement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement correspondre à celles du réseau électrique pour éviter d'endommager votre appareil.

Comparez ces données avant de brancher votre appareil et interrogez un électricien en cas de doute.

Seul un raccordement à une prise de terre conforme garantit un fonctionnement de l'appareil en toute sécurité. Attention : Cette règle de sécurité élémentaire doit absolument être respectée ! En cas de doute, faites vérifier vos installations par un électricien. Si le cordon d'alimentation électrique de votre appareil est endommagé, faites appel à un technicien agréé par Miele exclusivement, afin d'éviter de faire courir le moindre danger à l'utilisateur. N'utilisez pas les rallonges ou multiprises pour brancher votre appareil : elles représentent un danger potentiel (risque d'incendie). ▸ Si l'humidité atteint des éléments sous tension ou le câble d'alimentation, il y a risque de court-circuit.

N'installez jamais cet appareil dans des locaux potentiellement humides ou avec risques d'éclaboussures (garages, buanderies, etc.).

Cet appareil ne doit pas être utilisé sur des engins en mouvement. N'utilisez jamais votre appareil si ce dernier est endommagé : il représente un danger potentiel. Vérifiez que votre appareil ne présente aucun dommage apparent avant de l'utiliser. Pour garantir un fonctionnement en toute sécurité, utilisez cet appareil encastré uniquement.

Prescriptions de sécurité et mises en garde

Débranchez toujours l'appareil avant toute opération de maintenance ou de réparation. L'appareil est débranché du secteur électrique si et seulement si l'une des conditions suivantes est remplie :

• le fusible correspondant est déclenché
• la prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation mais tenez la prise fermement pour débrancher l'appareil du secteur. Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Seuls des professionnels agréés par Miele sont habilités à réaliser des travaux d'installation, d'entretien ou de réparation sur votre appareil. Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil par un SAV non agréé par Miele. Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

Précautions d'emploi

Votre appareil est conçu pour une classe climatique donnée (plage de température ambiante).

Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil. Une température ambiante inférieure provoque un arrêt prolongé du compresseur, avec pour conséquence de faire descendre les zones de froid sous les températures requises.

Ne recouvrez pas et n'obstruez jamais les ouvertures d'aération et d'évacuation de l'air, faute de quoi la ventilation ne serait plus assurée, la consommation en électricité augmenterait et les éléments de l'appareil risqueraient d'être endommagés. Si vous conservez des matières grasses dans la contreporte, veillez à ce que ces dernières ne s'écoulent pas sur les parties plastifiées de l'appareil : le plastique est susceptible de se fissurer puis de casser. Ne stockez pas de produits explosifs ou de sprays dans l'appareil. Certains gaz inflammables risquent de prendre feu en présence de composants électriques. Risque d'incendie et d'explosion ! N'utilisez aucun appareil électrique à l'intérieur du réfrigérateur (ex. : fabrication de glaces à l'italienne par exemple). Il peut y avoir apparition d'étincelles. Risque d'explosion ! N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Nettoyage et entretien

N'utilisez pas de corps gras pour le joint de porte : il risque de devenir poreux. N'utilisez jamais de nettoyeur vapeur pour nettoyer ou dégivrer l'appareil : la vapeur pourrait se déposer sur les éléments conducteurs d'électricité et provoquer un court-circuit. N'utilisez pas d'objets pointus ou coupants pour : - retirer le givre ou la glace, - décoller des aliments pris dans la glace. Vous risquez de percer le circuit frigorifique et de rendre l'appareil inutilisable. Ne placez jamais d'appareils électriques ou de bougies dans le congélateur pour accélérer le dégivrage. Vous risquez d'abîmer le plastique. N'utilisez jamais de bombes dégivrantes : ces dernières risquent de diffuser des gaz explosifs et peuvent contenir des solvants ou des agents propulseurs qui abîment le plastique et nuisent à la santé.

Votre ancien appareil

Pour éviter que les enfants ne s'enferment dans un appareil dont vous souhaitez vous débarrasser et se mettent en danger, faites en sorte que la serrure de l'appareil ne puisse plus être utilisée.

N'endommagez aucune pièce du circuit frigorifique :

• ne percez jamais les conduits de l'évaporateur contenant du frigorigène,
• ne coudez pas les tubulures,
• ne grattez pas les revêtements de surface.

Les projections de fluide frigorigène peuvent provoquer des lésions oculaires.

Comment faire des économies d'énergie ?

	Consommation énergétique normale	Consommation énergétique élevé
Installation / Entre-tien	dans des locaux aérés	dans des locaux fermés, non aérés
	pas d'exposition directe à la lumière du soleil	exposition directe à la lumière du soleil
	éloigné d'une source de chaleur (chauffage, ciusi-nière)	préès d'une source de cha-leur (chauffage, ciusinière)
	température ambiente idéale d'env. 20 °C	température ambiente élevé
	Ne recouvre jamais les lamelles d'aération et dépous-siérez-les régulièrement.	si lamelles obstruées ou em-poussiérées
	Dépoussiérrez le comprés-seur et la grille métallique (échangeur thermique) si-tués à l'arrière de l'appareil au moins une fois par an.	De la poussière s'est accu-mulée sur le compréseur et la grille métallique (échan-geur thermique).
Réglage de la température	10 à 12 °C	Plus la température diminue et plus la consommation énergétique augmente !

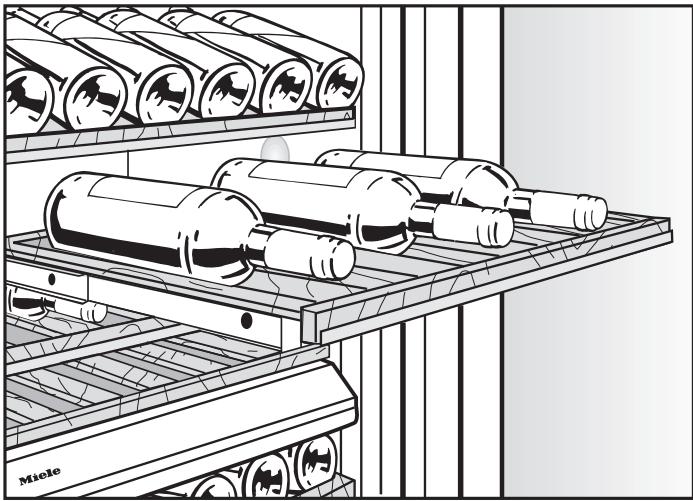

Utilisation	Disposition des clayettes en bois à la sortie d'usine.
	Ouvrir la porte si nécessaire seulement et la refermer le plus vite possible. Ranger les bouteilles de vin correctement.	Des ouvertures de portes trop réquentes et trop longues entraînant des pertes de froid et une pénétration d'air chaud dans l'appareil. L'appareil doit ensuite faire redescendre la température. La durée de fonctionnement du compresseur augmente.
	Pour une(Meilleureventilationde l'appareil,ne pas surchar-ger les compartments.

Avant la première utilisation

Nettoyez l'intérieur et les accessoires à l'eau tiède. Séchez le tout avec un chiffon.

Si l'appareil a été transporté couché, laissez-le reposer debout environ 8 heures après le transport avant de le brancher. Ceci est très important pour garantir son bon fonctionnement ultérieur !

Enclencher l'appareil

Ouvrez la porte.

Appuyez sur l'interrupteur à bascule.

L'interrupteur à bascule se trouve à droite sous le bandeau de commande.

Les zones sont toujours activées ou désactivées en même temps.

L'appareil commence à produire du froid et l'éclairage intérieur s'allume chaque fois que la porte est ouverte.

La touche d'accès sur le bandeau de commande est allumée.

Attention ! L'appareil n'est pas débranché du réseau lorsqu'il est déclenché avec l'interrupteur à bascule !

Utilisation

Pour commander l'appareil, il suffit d'effleurer les touches sensitives avec le doigt.

Pour mémoire :

• Une touche sélectionnable est rétroéclairée en blanc.
• Une touche sélectionnée est toujours rétroéclairée en jaune.

■ Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.

Sur le bandeau de commande apparaissant maintenant les touches pour les trois zones de mise en température : zone du haut, zone du milieu et zone du bas.

Mise en marche et arrêt de l'appareil

À la sortie d'usine, les zones de mise en température sont attribuées aux types de vin de la façon suivante :

zone du bas : entreposage de vin pour une durée plus longue (symbole de gauche) ; zone du milieu : entreposage de vin blanc (symbole du milieu) ; zone du haut : entreposage de vin rouge (symbole de droite).

Enclencher / déclencher l'éclairage de représentation

Effleurez la touche pour l'éclairage de présentation.

Afin d'effectuer des réglages sur l'appareil (réglage de la température par exemple),

effleurez la touche de la zone dans laquelle vous souhaitez effectuer des réglages.

La touche sélectionnée est rétroéclairée en jaune. Pour chaque zone, vous pouvez maintenant

• régler la température ou
• régler l'humidité de l'air.

Vous trouverez d'autres informations dans les chapitres correspondants.

Pour désélectionner une zone,

effleurez à nouveau la touche de la zone sélectionnée au préalable de manière à ce qu'elle soit rétroéclairée en blanc ou sélectionnez directement une autre touche.

Pour quitter le mode de réglage,

effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en blanc.

Les derniers réglages effectués sont sauvegardés.

Au bout d'un certain temps, l'électronique revient à l'état initial, même sans que la touche d'accès ne soit effleurée.

Mettre l'appareil hors tension

■ Appuyez sur l'interrupteur à bascule.

La production de froid et l'éclairage intérieur sont désactivés.

Réglages supplémentaires

Des réglages supplémentaires peuvent être effectués dans le mode de réglage.

Dans le mode de réglage, vous pouvez sélectionner certaines fonctions et modifier leurs réglages. Ces fonctions sont décrites dans les chapitres correspondants.

Récapitulatif des fonctions pouvant être sélectionnées dans le mode de réglage :

Fonction	Texte affiché
Accéder au mode de ré-glage ou le quitter	c
Sélectionner l'unité de température (voir "La température et l'humidité de l'air optimale)	†
Pas de fonction en mé-moire	r
Activer / désactiver le bipsonore des touches (voir "Mise en marche et arrêt de l'appareil")	b

Régler l'humidité de l'air (voir "La température et l'humidité de l'air optimales")

0

Activer / désactiver le bip sonore des touches

Si vous ne souhaitez pas entendre de bip sonore à chaque fois que vous effleurez une touche, vous pouvez désactiver ce réglage.

Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.

Effleurez la touche de la zone de mise en température de manière à ce qu'elle soit rétroéclairée en jaune. ■ Mémorisez la position de la touche V (ne pas toucher !). Effleurez de nouveau la touche d'accès jusqu'à ce qu'elle soit rétroéclairée en blanc et que toutes les autres touches soient éteintes.

• Posez un doigt sur la position de la touche V et maintenez votre doigt sur cette position. Effleurez plusieurs fois la touche d'accès (ne pas relâcher la touche V !). Laissez le doigt 4 secondes de plus sur la touche V jusqu'à ce que les touches c et s'allument.

Effleurez maintenant la touche V, jusqu'à ce que l'affichage b apparaisse. Effleurez de nouveau la touche d'accès. En effleurant la touche V, vous pouvez choisir si le bip sonore des touches doit être désactivé ou non : b0 : le bip des touches est désactivé, b1 : le bip des touches est activé, b- : retour au menu. - Après avoir sélectionné un nouveau réglage, effleurez la touche d'accès pour confirmer. Effleurez la touche V jusqu'à ce que l'affichage indique un c.

Effleurez la touche d'accès.

Vous avez quitté le mode de réglage.

Pendant que vous vous trouvez en mode de réglage, l'alarme de porte est automatiquement bloquée. Dès que la porte est fermée, l'alarme de porte est de nouveau activée.

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant une période relativement longue,

mettez l'appareil hors tension, débranchez-le, nettoyez-le, et laissez la porte légèrement ouverte pour éviter les odeurs.

En cas d'arrêt prolongé de l'appareil, de la moisissure risque de se former si la porte reste fermée et que l'appareil n'a pas été nettoyé.

Les vins se bonifient avec le temps en fonction des conditions environnantes. Ainsi, la qualité de l'air est aussi importante que la température de l'air.

La cave à vin de mise en température dispose des conditions idéales pour la conservation du vin grâce à sa température constante et optimale, à l'humidité de l'air adaptée et à un environnement inodore.

Température

Vous pouvez conserver les vins entre 5 et 18 °C. Si vous souhaitez conserver du vin blanc et rouge, choisissez une température comprise entre 10 et 12 °C. La plupart des vins blancs sont dégustables à cette température. Le vin rouge doit alors être sorti de la cave et débouché 2 heures avant d'être consommé, afin qu'il puisse s'oxygéner et que sa saveur s'exprime. Une fois ce temps écoulé, le vin rouge est parfaitement chambré.

Une température de conservation supérieure à 22 °C a pour conséquence de faire vieillir le vin trop vite. Évitez de garder trop longtemps du vin à une température en dessous de 5 °C car il ne pourrait pas se bonifier correctement.

Les variations de température ont une influence néfaste sur le vin. Le vin ne pourra pas se bonifier correctement. C'est pourquoi il est primordial de s'assurer que la température reste stable.

Régler la température

À la sortie d'usine, les zones de mise en température sont attribuées aux types de vin de la façon suivante :

zone du haut : conservation de vin rouge (16 °C) ; zone du milieu : conservation de vin blanc (10 °C) ; zone du bas : conservation de vin pour une durée plus longue (11 °C).

Vous pouvez adapter cet aménagement à vos besoins et conserver du vin blanc dans la zone du haut par exemple. Il vous suffit pour cela de régler les températures de la façon suivante :

Effleurez la touche de la zone concernée de manière à ce qu'elle soit rétroéclairée en jaune.

Effleurez la touche pour le type de conservation souhaité (conservation de vin sur une longue durée / conservation de vin blanc / conservation de vin rouge) de manière à ce qu'elle soit rétroéclairée en jaune.

Il n'est pas possible de sélectionner la conservation de vin blanc pour la zone du bas.

Température et qualité de l'air optimales

La température peut être réglée précisément pour chaque zone.

À la sortie d'usine, les différentes zones de conservation sont paramétrées pour la conservation de vin rouge, de vin blanc et pour la conservation de vin sur une durée plus longue.

Ces réglages peuvent être modifiés le cas échéant.

Effleurez la touche de la zone concernée de manière à ce qu'elle soit rétroéclairée en jaune.

La température peut être réglée à l'aide des deux touches qui se trouvent à côté de l'afficheur de température.

La température, préréglée pour la zone concernée, est rétroéclairée en jaune.

En appuyant sur

la touche V : la température baisse ; la touche A : la température augmente.

• Appuyez une fois sur la touche : la température est modifiée par paliers de 1 °C.
• Maintenez la touche appuyée : les valeurs de température changent en continu.

Si la température réglable la plus basse ou la plus élevée a été atteinte, la touche correspondante V ou A n'apparaît plus sur l'affichage.

L'affichage de température sur le bandeau de commande indique toujours la température souhaitée.

Lorsque vous avez modifié la température, vérifiez l'affichage de température au bout de quelques heures. C'est au bout de ce laps de temps seulement que la température s'est stabilisée. Si la température se trouve encore être trop élevée ou trop basse, réglez-la à nouveau.

Valeurs réglables pour la température

Zone du haut : 5 °C à 18 °C Zone du milieu : 5 °C à 18 °C Zone du bas : 8 °C à 18 °C

Plaques d'isolation pour la séparation thermique

L'appareil est équipé de deux plaques d'isolation fixes qui séparent l'intérieur en trois zones de température distinctes. Ceci permet de conserver jusqu'à trois types de vins différents, par exemple du vin rouge, du vin blanc et du champagne.

Le choix de la bonne température est primordial pour le goût du vin.

Les températures suivantes sont conseillées pour les différentes sortes de vin suivantes :

Vin rouge :	14 °C à 18
Vin rosé :	10 °C à 12
Vin blanc :	8 °C à 12
Crémant, pro-secco :	7 °C à 9
Champagne :	5 °C à 7

Sélectionner l'unité de température (Fahrenheit/Celsius)

La température peut être indiquée en degrés Celsius ou en degrés Fahrenheit.

Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.

Effleurez la touche de la zone de mise en température de manière à ce qu'elle soit rétroéclairée en jaune. Mémorisez la position de la touche V (ne pas toucher !). Effleurez de nouveau la touche d'accès jusqu'à ce qu'elle soit rétroéclairée en blanc et que toutes les autres touches soient éteintes. Posez un doigt sur la position de la touche V et maintenez votre doigt sur cette position. Effleurez plusieurs fois la touche d'accès (ne pas relâcher la touche V !). Laissez le doigt 4 secondes de plus sur la touche V jusqu'à ce que les touches C et ∧ s'allument.

Température et qualité de l'air optimales

Effleurez maintenant la touche V, jusqu'à ce que l'affichage F apparaisse. Effleurez de nouveau la touche d'accès. En effleurant la touche V, vous pouvez décider si l'unité de température doit être indiquée en Celsius ou en Fahrenheit :

F O : unité de température en Fahrenheit - 1 : unité de température en Celsius - -: retour au menu.

• Après avoir sélectionné un nouveau réglage, effleurez la touche d'accès pour confirmer. Effleurez maintenant la touche V, jusqu'à ce que l'affichage c apparaisse.

Effleurez de nouveau la touche d'accès.

Vous avez quitté le mode de réglage.

Pendant que vous vous trouvez en mode de réglage, l'alarme de porte est automatiquement bloquée. Dès que la porte est fermée, l'alarme de porte est de nouveau activée.

Affichage de température

L'affichage de température sur le bandeau de commande indique toujours la température souhaitée.

L'affichage de température clignote lorsque la température dans une des zones est trop élevée ou trop basse.

La température peut être réglée à l'aide des deux touches qui se trouvent à côté de l'affichage de température : - Appuyez une fois sur la touche : La température est modifiée par paliers de 1 °C. - Maintenez la touche appuyée : les valeurs de température changent en continu.

Humidité de l'air

Dans un réfrigérateur classique, le taux d'humidité de l'air est trop bas pour le vin ; c'est pour cela qu'un réfrigérateur n'est pas adapté à la conservation du vin. Pour bien conserver le vin, il faut un taux d'humidité de l'air assez élevé (60 - 70 %) afin que les bouchons restent humides de l'extérieur. En cas d'humidité de l'air trop faible, le bouchon se déshydrate et la bouteille ne sera plus hermétiquement fermée. C'est également pour cette raison que les bouteilles doivent être conservées à l'horizontal. La qualité du vin est irrémédiablement altérée si de l'air pénètre dans la bouteille.

Conseil : posez la bouteille à la verticale deux heures au moins avant de la servir ou encore, mieux, toute une journée, afin que la lie se dépose au fond de la bouteille.

Régler l'humidité de l'air

À la sortie d'usine, l'appareil est réglé sur une humidité de l'air élevée.

Lorsque vous souhaitez utiliser l'appareil pour conserver du vin sur une durée plus longue, vous devriez régler une humidité de l'air élevée. De cette façon, vous obtiendrez des conditions similaires à celles d'une cave.

L'humidité de l'air est réglée pour les trois zones.

Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.

Effleurez la touche de la zone de mise en température de manière à ce qu'elle soit rétroéclairée en jaune. Mémorisez la position de la touche V (ne pas toucher !). Effleurez de nouveau la touche d'accès jusqu'à ce qu'elle soit rétroéclairée en blanc et que toutes les autres touches soient éteintes. Posez un doigt sur la position de la touche V et maintenez votre doigt sur cette position. Effleurez plusieurs fois la touche d'accès (ne pas relâcher la touche V !).

Température et qualité de l'air optimales

Laissez le doigt 4 secondes de plus sur la touche V jusqu'à ce que les touches C et ∧ s'allument.

Effleurez maintenant la touche V, jusqu'à ce que l'affichage o apparaisse. Effleurez de nouveau la touche d'accès. En effleurant la touche V vous pouvez maintenant sélectionner l'humidité de l'air :

συ : humidité de l'air basse, o1 : humidité de l'air élevée, o- : retour au menu.

• Après avoir sélectionné un nouveau réglage, effleurez la touche d'accès pour confirmer. Effleurez maintenant la touche V, jusqu'à ce que l'affichage c apparaisse.

Effleurez de nouveau la touche d'accès.

Vous avez quitté le mode de réglage.

Lorsque vous avez réglé une humidité de l'air élevée, les aérateurs s'enclenchent automatiquement.

Cela permet de répartir de manière homogène l'humidité de l'air et la température dans l'appareil de façon à ce que tous les vins soient conservés dans de bonnes conditions.

Tant que la porte reste ouverte, les aérateurs restent déclenchés.

Renouvellement de l'air grâce aux filtres à charbon actif

De l'air extérieur frais pénètre dans l'appareil grâce au filtre à charbon actif. Le filtrage de l'air extérieur par le filtre à charbon actif garantit que celui de l'air frais, sans poussière et sans odeur, pénètre dans l'appareil.

De cette façon, votre vin est en plus protégé contre une éventuelle transmission d'odeur.

Remplacez le filtre à charbon actif régulièrement ou lorsque des odeurs désagréables apparaissent dans l'appareil (voir "Nettoyage et entretien - Filtre à charbon actif").

L'appareil est équipé d'un système d'alarme permettant d'éviter que la température dans les trois zones de mise en température n'augmente ou ne baisse sans que l'on s'en rende compte afin de protéger le vin.

Activer le système d'alarme

Le système d'alarme est toujours activé. Il n'est pas nécessaire de le réactiver.

Alarme de température

Si la température dans l'une des trois zones augmente trop, la touche de la zone correspondante clignote sur le bandeau de commande.

La touche clignote simultanément pour l'alarme de température et de porte.

Un signal sonore retentit.

Le signal optique et sonore pourrait par exemple s'enclencher

• quand la porte reste ouverte pendant un certain temps pour déposer, trier ou sortir des bouteilles,
• quand vous déposez de grandes quantités de bouteilles de vin,
• en cas de panne de courant

Dès que l'état d'alarme est terminé, le signal sonore s'arrête et la touche pour l'alarme de température ou de porte s'éteint. La touche sensitive de la zone correspondante brille à nouveau en continu.

Désactiver l'alarme sonore de température

Si l'alarme sonore vous dérange, vous avez la possibilité de la désactiver.

• Appuyez sur la touche pour l'alarme de température ou de porte. Le signal sonore s'arrête. La touche Marche / Arrêt de l'alarme sonore continue à briller jusqu'à ce que l'état d'alarme soit terminé. La zone correspondante de l'appareil continue à clignoter sur le bandeau de commande jusqu'à ce que l'état d'alarme soit terminé.

Alarme sonore pour la porte

Si la porte de l'appareil reste ouverte pendant plus de cinq minutes environ, l'alarme sonore est activée. La touche brille simultanément pour l'alarme de température et de porte.

Dès que la porte de l'appareil est fermée, le signal sonore s'arrête et la touche pour l'alarme de température ou de portes s'éteint.

Température et alarme de porte

Désactiver l'alarme de porte

Si l'alarme sonore vous dérange, vous avez la possibilité de la désactiver.

■ Appuyez sur la touche pour l'alarme de porte ou de température.

La touche pour l'alarme de porte ou de température s'éteint et le signal sonore s'arrête.

Conseils de conservation

• Sortez toujours vos bouteilles de vin de leur carton ou de leur boîte avant de les déposer dans la cave à vin.
• Entreposez les bouteilles de vin toutes à l'horizontal de façon à ce que le bouchon reste humide et que l'air ne puisse pas pénétrer dans la bouteille.
• Nous vous conseillons de conserver les bouteilles d'un même type de vin sur la même clayette en bois afin d'éviter de devoir déplacer les bouteilles trop souvent.
• Le rosé et le vin rouge devraient être placés à la verticale et ouverts au moins deux heures avant d'être dégustés afin d'atteindre leur température idéale.

Le Champagne devrait être mis au réfrigérateur avant d'être servi.

• Avant d'être servi, le vin devrait être un peu plus frais que la température idéale indiquée, étant donné qu'il se réchauffe de 1 à 2 °C dès qu'il est versé dans un verre.

Clayettes en bois

Les clayettes en bois peuvent être sorties sur les rails de guidage, facilitant ainsi le retrait et le dépôt des bouteilles.

Les clayettes en bois peuvent être sorties et replacées dans l'appareil en fonction de vos besoins.

Tirez la clayette en bois vide avec les rails jusqu'à la butée puis soulevez-la pour la retirer. Pour la remettre en place, reposez la clayette sur les rails de guidage sortis. Elle doit s'enclencher.

Ne couvrez pas les fentes d'aération à l'arrière, ceci est important pour la production de froid !

Présentoir de bouteille

Le présentoir de bouteille permet de présenter une sélection de vins de manière à ce que l'étiquette puisse également être lue avec la porte fermée.

Posez les bouteilles de vin sur le présentoir de façon à ce qu'elles reposent sur les supports en bois ①. Pour retirer les supports, tirez dessus et insérez-les à l'arrière de la clayette en bois ②.

Les bouteilles de vin peuvent maintenant de nouveau être entreposées sur les autres clayettes en bois.

Vous pourrez vous procurer des présentoirs supplémentaires dans les magasins spécialisés.

Le présentoir de bouteilles ne peut être fixé que sur les clayettes à larges lattes. Dans la zone de mise en température du haut, ces clayettes ne se trouvent qu'en bas. Dans les deux autres zones, ces clayettes se trouvent aussi bien en haut qu'en bas.

Nous vous conseillons de ne pas déplacer les clayettes. L'espace dans l'appareil sera ainsi exploité de façon optimale.

Ne superposez jamais les bouteilles sur les clayettes en bois. Vous ne pouvez superposer des bouteilles que si vous retirez la clayette en bois du bas de chaque zone.

Capacité maximale

L'appareil peut accueillir 102 bouteilles (bouteilles de Bordeaux de 0,75 l).

Éclairage de présentation

Vous pouvez régler l'éclairage de présentation de manière à ce que les bouteilles soient également éclairées lorsque la porte est fermée.

Enclencher l'éclairage de présentation

Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.

■ Effleurez la touche de l'éclairage de présentation de manière à ce qu'il soit rétroéclairé en jaune.

L'éclairage de présentation est maintenant enclenché dans la zone du milieu même lorsque la porte de l'appareil est fermée.

Déclencher l'éclairage de présentation

Effleurez la touche de l'éclairage de présentation de manière à ce qu'il soit rétroéclairé en blanc.

L'éclairage de présentation est maintenant déclenché lorsque la porte de l'appareil est fermée.

Durée de fonctionnement de l'éclairage de présentation

La durée de fonctionnement de l'éclairage de présentation est réglée sur 30 minutes à la sortie d'usine.

Afin de modifier ce réglage, maintenez la touche pour l'éclairage de présentation appuyée pendant 2 s.

La durée réglée (en minutes) apparaît sur le bandeau de commande :

À l'aide des deux touches à côté de l'affichage de la durée de fonctionnement de l'éclairage, réglez sa durée de fonctionnement par paliers de 15 minutes :

Vous pouvez régler la durée d'éclairage sur 15, 30, 45, 60, 75 ou 90 minutes.

Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en blanc.

Lorsque la porte est fermée avant que le réglage ait été validé, l'appareil garde la valeur réglée auparavant.

Dégivrage automatique

Le fonctionnement du compresseur peut entraîner une formation de givre et de gouttes d'eau sur la paroi arrière de l'armoire de mise en température.

Vous n'avez pas à intervenir, puisque l'appareil est équipé d'un dégivrage automatique.

Veillez à ce que l'eau ne pénètre pas dans l'électronique ou dans l'éclairage.

N'utilisez jamais d'appareil à vapeur. La vapeur peut pénétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit.

N'enlevez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne !

Pour éviter d'endommager les surfaces en les nettoyant, n'utilisez pas

• de détergents à base de soude, d'ammoniaque, d'acide ou de chlorure,
• de produits anticalcaire,
• des produits abrasifs tels que poudres et laits à récurer,
• de détergents contenant des solvants,
• de produits pour inox,
• de détergents pour lave-vaisselle,
• de sprays pour fours,
• Nettoyant pour vitres (le verre de la porte est une exception)
• d'éponges dures ou de tampon abrasif
• de gommes de nettoyage,
• de grattoirs métalliques acérés !

Avant le nettoyage

• Mettez l'appareil hors tension en appuyant sur l'interrupteur à bascule. L'interrupteur à bascule se trouve devant à droite sous le bandeau de commande.
• Débranchez l'appareil ou ôtez le fusible correspondant de l'installation domestique. Retirez toutes les bouteilles se trouvant dans l'appareil et entreposez-les dans un endroit frais. Démontez toutes les pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer.

Intérieur, accessoires

Utilisez de l'eau tiède additionnée de produit à vaisselle liquide pour les nettoyer. Lavez toutes les pièces à la main et non en machine.

Nettoyez l'appareil au moins une fois par mois. - Nettoyez les clayettes en bois qu'avec un chiffon humide. Les clayettes en bois ne doivent pas être mouillées. Rincez l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez-les avec un chiffon. Gardez les portes de l'appareil ouvertes pendant un moment.

• Nettoyez la porte avec un nettoyant pour vitres.

Fentes d'aération et d'évacuation

Nettoyez régulièrement la grille d'aération avec un pinceau ou un aspirateur. Les couches de poussière augmentent la consommation d'électricité.

Joint de porte

N'enduisez jamais le joint avec de l'huile ou des graisses. Sinon il devient poreux à la longue.

Nettoyez le joint régulièrement à l'eau claire puis séchez-le à l'aide d'un chiffon.

Filtres à charbon actif

Remplacez le filtre à charbon actif régulièrement ou lorsque des odeurs désagréables apparaissent dans l'appareil. Vous pourrez vous procurer des filtres auprès du SAV Miele.

Retirez la protection ① au-dessus du contrôle. Le cas échéant, utilisez un tournevis. Retirez le filtre usagé ② et insérez le nouveau filtre à charbon. Remontez la cache ①.

Après le nettoyage

• Replacez toutes les pièces dans l'appareil.
• Remettez l'appareil sous tension et enclenchez-le. Déposez les bouteilles dans l'appareil et fermez la porte.

Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.

Que faut-il faire si . .

... l'appareil ne produit pas de froid ?

Vérifiez si l'appareil est branché. La touche d'accès brille sur le bandeau de commande. Vérifiez si la fiche de l'appareil est bien insérée dans la prise. Vérifiez si le fusible de l'installation domestique est bien enclenché. Si oui, appelez le SAV. - Contrôlez le réglage de la température.

... la température à l'intérieur de l'appareil est trop BASSE ?

Augmentez la température. Vérifiez que la porte de l'appareil est bien fermée. Une grande quantité de bouteilles a-t-elle été congelée à la fois ? Étant donné que dans ce cas le générateur de froid fonctionne pendant un temps prolongé, la température de l'appareil baisse automatiquement.

... la fréquence et la durée d'enclenchement du compresseur augmentent ?

Vérifiez si l'ouverture pour l'aération ou l'évacuation en bas au niveau du socle est obstruée ou poussiéreuse. La porte a été ouverte trop souvent ou vous avez placé un grand nombre de bouteilles à la fois dans l'armoire. Vérifiez que la porte de l'appareil est bien fermée.

... un signal sonore retentit ?

La porte est-elle ouverte depuis plus d'env. 5 minutes ?

Fermez la porte.

... le signal sonore retentit et la touche pour l'alarme de température ou de porte s'allume ou clignote ?

La porte de l'appareil est ouverte ou la température dans une des zones a beaucoup augmenté parce que

• trop d'air chaud a pénétré dans l'appareil,
• les arrivées et évacuations d'air sont poussiéreuses ou obstruées,
• un grand nombre de bouteilles a été entreposé à la fois,
• l'appareil a été soumis à une panne de courant.

Dès que l'état d'alarme est terminé, le signal sonore s'arrête et la touche pour l'alarme de température ou de porte s'éteint.

... "F" apparaît dans un message d'anomalie sur l'afficheur de température ?

Une anomalie a été détectée. Appelez le service après-vente.

... l'éclairage de présentation ne fonctionne plus ?

Appelez le service après-vente.

... l'éclairage intérieur ne fonctionne plus ?

L'éclairage intérieur s'éteint automatiquement au bout d'environ 5 minutes d'ouverture de la porte en raison d'un risque de surchauffe. Au bout d'un certain temps de refroidissement, il s'allume de nouveau.

Si l'éclairage ne s'allume pas lorsque la porte est ouverte brièvement, alors l'ampoule est défectueuse.

• Mettez l'appareil hors tension en appuyant sur l'interrupteur à bascule.
• Débranchez l'appareil du réseau en désenclenchant le fusible de l'installation domestique.

Dévissez le carter de lampe dans le sens opposé des aiguilles d'une montre et retirez-le.

Ne touchez pas à l'ampoule halogène avec les mains nues !

Utilisez un chiffon.

Sortez la lampe halogène. Vissez la nouvelle ampoule.

Type de l'ampoule halogène :

5 W / 12 V / douille GY 4.

• Remontez le carter de lampe et vissez-le dans le sens des aiguilles d'une montre. Rebranchez l'appareil et enclenchez-le.

... un dépôt blanc se forme au niveau des bouchons des bouteilles ?

Les bouchons se sont oxydés au contact avec l'air.

■ Essuyez le dépôt avec un chiffon sec.

Le dépôt n'a pas d'incidence sur la qualité du vin.

... de la moisissure se forme sur les étiquettes des bouteilles de vin ?

En fonction de la colle utilisée pour fixer les étiquettes sur les bouteilles, de la moisissure peut se former.

Nettoyez les bouteilles de vin et éliminez d'éventuels résidus de colle.

Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV.

Ouvrez la porte de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au maximum la déperdition de froid.

Bruits normaux	Quelle est leur origine ?
Brrrr....	Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.
Blubb, blubb....	Les gargouillements ou les ronronnements viennent du fluide réfrigérant qui passé dans les conduits.
Clic...	Des cliquetis sont audibles lorsque le thermostat active ou désactive le moteur.
Sssrrrrr....	Dans les apparèils combinés ou NoFrost un léger bruit de fond provenant de la circulation d'air peut se faire entendre à l'intérieur de l'appareil.
Crac ...	Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil.
N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.
Bruits que l'on peut éviter facilement	Cause	Solution
Claquement, cliquetement	L'appareil n'est pas nivelé.	Ajustez l'appareil à l'aide d'un niveau. Pour cela, utilise-sez les pieds vissables sous l'appareil ou utilisez des cales.
	L'appareil est en contact avec d'autres meubles ou d'autres apparèils.	Eloignez l'appareil des meubles et des autres apparèils.
	Des tiroirs, paniers ou surfaces bougent ou co倾向ent.	Contrôlez les pieces amovi-bles et replacez-les correcte-ment le cas échéant.
	Des bouteilles ou des réci-pients se touchent.	Séparez-les.
	Le cable de transport se trouve encore à l'arrière de l'appareil.	Retirez le support de cable.

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :

- le revendeur Miele

ou

• le service après-vente Miele.

Vous trouverez le numéro de téléphone du service après-vente au dos de cette notice d'utilisation et de montage.

Veuillez indiquer le modèle et la référence de votre appareil. Vous trouverez la référence du modèle sur la plaque signalétique sur les parois latérales de votre appareil.

Conditions et durée de garantie

La garantie est accordée pour cet appareil de froid selon les modalités de vente par le revendeur ou par Miele pour une période de 24 mois.

Vous trouverez le numéro de téléphone correspondant au dos de cette notice d'utilisation.

Les contrôles doivent être effectués en conformité avec les normes et les directives en vigueur.

Par ailleurs, lors de la préparation et de la mise en œuvre des contrôles, il faudra tenir compte des informations suivantes :

- schémas de chargement, indications dans la notice de montage et d'utilisation.

Cet appareil est livré prêt à être raccordé avec un câble et une prise en monophasé 50 Hz - 220-240 V.

Prévoyez un fusible d'au moins 10 A.

Il doit être raccordé uniquement à une prise de courant avec mise à la terre installée selon les normes. Le raccordement ne peut être effectué que sur une installation électrique réglementaire.

Afin qu'en cas d'urgence, l'appareil puisse être rapidement séparé du réseau électrique, la prise de courant ne doit pas se trouver derrière l'appareil afin d'être facilement accessible.

Si la prise de courant n'est plus accessible pour l'utilisateur, l'installation doit être équipée d'un dispositif de disjonction pour chaque pôle. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs (EN 60335).

La fiche ainsi que le câble d'alimentation de l'appareil ne doivent pas toucher l'arrière de l'appareil, étant donné que la fiche et le câble d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil, cela pourrait causer un court-circuit.

Évitez également de brancher d'autres appareils à des prises situées derrière l'appareil.

Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

L'appareil ne doit pas être branché sur des blocs d'onduleur, utilisés pour une alimentation électrique autonome comme par ex. une alimentation en énergie solaire.

Dans le cas contraire, il peut y avoir une coupure de courant automatique due aux pics de tension. L'électronique pourrait être endommagée. De même, l'appareil ne doit pas être utilisé avec des fiches économiques sachant que cela risquerait de réduire l'alimentation en énergie qui entraînerait un réchauffement de l'appareil.

S'il faut remplacer le câble d'alimentation, seul un électricien qualifié est habilité à le faire.

Lieu d'installation

Évitez de placer l'appareil juste à côté d'une table de cuisson, d'un radiateur ou d'une fenêtre exposée à la lumière directe du soleil. Plus la température ambiante est élevée, plus le compresseur doit fonctionner longtemps et plus l'appareil consomme d'électricité. Choisissez une pièce très peu humide que vous pouvez aérer facilement.

S'il est impossible de monter l'appareil ailleurs qu'à proximité d'une source de chaleur, respectez les distances minimales suivantes :

• tables de cuisson électriques à 3 cm,
• cuisinières au fioul ou au charbon à 30 cm.

Lorsque vous installez votre appareil, veillez aussi aux points suivants :

• la prise de courant ne doit pas se trouver derrière l'appareil. Elle doit rester accessible en cas d'urgence.
• la fiche et le câble d'alimentation ne doivent pas toucher le dos de l'appareil. Ses vibrations risqueraient de l'endommager.
• évitez aussi de brancher d'autres appareils à des prises situées derrière l'appareil.

Classe climatique

Votre appareil est conçu pour une classe climatique donnée (plage de température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil. Une température ambiante inférieure provoque un arrêt prolongé du compresseur, d'où une baisse des zones de froid sous les températures requises.

Classe climatique	Température ambiente
SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+16 °C à +38 °C
T	+16 °C à +43 °C

Une température ambiante plus basse augmente la durée d'arrêt du compresseur. Il est possible que la température à l'intérieur de l'appareil augmente excessivement avec, le cas échéant, risques de dommages.

Dans les zones à climat tropical avec une température supérieure à 38°C et un taux d'humidité qui dépasse les 70%, l'appareil doit être installé dans une pièce climatisée. Dans le cas contraire, le fonctionnement optimal de l'appareil n'est plus garanti.

Le bon fonctionnement de l'appareil n'est garanti que si le montage et le raccordement ont été effectués en conformité avec ce mode d'emploi.

Attention !

Cet appareil est très lourd et a tendance à basculer vers l'avant si on laisse la porte ouverte. Laissez la porte fermée tant que l'appareil n'est pas encastré et installé dans sa niche conformément aux prescriptions de sécurité et de montage. Compte tenu du poids et de la taille de cet appareil, faites-vous toujours aider d'une autre personne pour procéder à son installation.

Le poids à vide de l'appareil est de :

KWT 1602 Vi,

KWT 1612 Vi 153 kg

Sol de niche

Pour un montage sécurisé de l'appareil et afin de garantir son bon fonctionnement, le sol doit être plan et bien à l'horizontale.

Le matériel du sol de niche doit être dur et indéformable.

En raison du poids important d'un appareil en charge, il est nécessaire que le sol soit particulièrement résistant. Vous pouvez vous renseigner si nécessaire auprès d'un architecte ou d'un expert en bâtiment.

Le poids d'un appareil plein est d'environ :

KWT 1602 Vi, KWT 1612 Vi 319 kg

Charnière de porte

L'appareil est livré avec un dispositif d'ouverture de porte conçu pour durer. S'il fallait le changer, veuillez contacter le service après-vente ! Pour inverser le sens du dispositif, adressez-vous à un technicien du service après-vente ! N'effectuez jamais cette opération par vous-même !

Meubles / Éléments avoisinants

L'appareil doit être vissé aux meubles et éléments qui l'entourent. Vous devez aussi considérer tous les meubles et éléments au sol et/ou au mur.

Aération et évacuation d'air

Les orifices d'entrée et de sortie d'air doivent rester dégagés et être dépoussiérés régulièrement.

Installation côte à côte

Cet appareil peut être installé côte à côte avec un autre réfrigérateur ou congélateur.

Le jeu de montage side by side est disponible sur demande auprès du SAV.

Renseignez-vous auprès de votre revendeur pour savoir quelle combinaison peut être envisagée avec votre appareil !

Le descriptif de fixation des appareils se trouve dans le mode d'emploi du jeu de montage side by side.

Raccordement sans paroi de séparation grâce au jeu de montage side by side

Si les deux appareils ne sont pas séparés par une paroi de séparation, ils doivent être directement reliés l'un à l'autre grâce au jeu de montage side by side.

Installation avec paroi de séparation grâce au jeu de montage side by side

L'épaisseur de la paroi de séparation doit être de 16 mm au moins.

Si entre les deux appareils installés côte à côte, se trouve une cloison d'une épaisseur de 16 à 160 mm, les appareils sont fixés individuellement dans leur niche avec le matériel de montage joint. Vous aurez également besoin du jeu de montage side-by-side.

Installation avec paroi de séparation sans jeu de montage side by side

Si entre les deux appareils installés côte à côte, se trouve une cloison d'une épaisseur supérieure à 160 mm, les appareils sont fixés individuellement dans leur niche avec le matériel de montage joint mais sans jeu de montage side-by-side.

Limiter l'angle d'ouverture de porte

Les charnières de portes sont réglées au départ de l'usine pour pouvoir être grandes ouvertes.

Cependant, si la porte de l'appareil se cogne contre un obstacle quand vous l'ouvrez, nous recommandons d'en limiter l'angle d'ouverture à 90°.

Ouvrez la porte de l'appareil.

Introduisez les chevilles de limitation par le haut dans les charnières.

L'angle d'ouverture de la porte de l'appareil est maintenant limité à 90°.

Dimensions de la porte (angle d'ouverture 90°)

• Les cotes pour les façades de meubles et les poignées de porte varient selon la conception de la cuisine.

	A	B	C
KWT 1602 Vi, KWT 1612 Vi	677 mm	Façade du meuble (max. 38 mm)*	Poinnée de porte

Dimensions de la porte (angle d'ouverture 115°)

• Les cotes pour les façades de meubles et les poignées de porte varient selon la conception de la cuisine.

	A	B	C	D
KWT 1602 Vi, KWT 1612 Vi	677 mm	Façade du meuble (max. 38 mm)*	Poignée de porte	299 mm

KWT 1602 Vi, KWT 1612 Vi

Largeur de niche

A

610 mm - 613 mm

Pose du branchement électrique

Cotes des façades de meuble

En raison du poids et de la taille de l'appareil, le montage doit obligatoirement se faire à deux.

Outils et accessoires requis

• Perceuse sans fil
• Tournevis TX
• Marteau perforateur
• Perceuses avec forets de différentes tailles adaptés au matériel
• Marteau
• Clé à cliquet (avec douille de 8 mm)
• Bande adhésive
• Pince réglable
• Niveau
• Équerre de butée

Pour fixer la niche d'encastrement au mur situé derrière (cf. chapitre « Encastrer l'appareil ») :

• Chevilles et vis adaptées à la nature du mur

Autres

• Escabeau
• Diable
• Le cas échéant, une poutre en bois (diamètre min. 75 mm x 100 mm) pour empêcher l'appareil de basculer (longueur adaptée à la largeur de niche).
• Vis à bois de différentes tailles

Accessoires en option

• Jeu de montage side by side pour montage côte à côte des deux appareils

Façades en inox

Les façades en inox et les grilles d'aération pour socles aspect inox sont disponibles chez votre revendeur ou au +.

Poids des façades

Avant de monter la façade du meuble, vérifiez que les panneaux qui la composent ne dépassent pas le poids maximal autorisé :

Appareil

Poids max. de la façade de meuble en kg

KWT 1602 Vi,

62

KWT 1612 Vi

Les portes de meuble montées dépassant le poids autorisé risquent d'endommager les charnières !

Encastrement dans un meuble de séparation

Lorsque vous encastrez l'appareil dans un meuble de séparation, vous devez recouvrir le fond de la niche d'encastrement.

En bout de linéaire

Lorsqu'un côté de l'appareil reste visible, montez un panneau latéral.

Ce panneau doit être raccordé et fixé au mur, au sol ainsi qu'aux meubles et éléments avoisinants avant d'installer l'appareil dans la niche.

Les dimensions du panneau latéral correspondent à celles du panneau opposé du meuble.

Ajuster la niche d'encastrement

Avant de monter l'appareil, ajustez soigneusement la niche d'encastrement à l'aide d'un niveau à bulles. Les quatre coins de la niche doivent être à 90° , faute de quoi la porte du meuble ne pourrait être montée correctement.

• Les parois latérales de la niche d'encastrement doivent être planes.
• Les murs qui entourent la niche d'encastrement doivent avoir une épaisseur minimale de 16 mm.
• La plinthe doit avoir une épaisseur minimale de 13 mm (épaisseur recommandée : 19 mm).

Contrôler la niche d'encastrement

• Vérifiez les cotes d'encastrement.
• Contrôlez la position du branchement électrique (cf. chapitre Branchement électrique).
• Contrôlez les fixations des meubles et éléments avoisinants. Tous les éléments qui entourent la niche d'encastrement doivent être consolidés au mur.
• Vérifiez que tous les éléments peuvent s'ouvrir sans se gêner (angle d'ouverture de porte).

Avant le montage

Attention !

Cet appareil est très lourd et a tendance à basculer vers l'avant une fois la porte ouverte !

Avant d'encastrer votre appareil, retirez tous les accessoires qui se trouvent à l'intérieur. Retirez d'abord le passe-câble du dos de l'appareil. Vérifiez ensuite que toutes les pièces situées au dos de l'appareil peuvent se mouvoir librement. Si certains éléments sont entravés, courbez-les avec précaution.

Afin de protéger le sol lors du montage de l'appareil,

fixez un reste de moquette ou un revêtement similaire sur le sol là où va avoir lieu l'installation.

Ne retirez pas les dispositifs de réglage de la porte. Vous en aurez besoin plus tard pour encastrer l'appareil dans la niche. Vérifiez si l'appareil n'a pas subi de dommages pendant le transport.

N'installez jamais un appareil présentant des dommages !

Dévissez les angles qui fixent l'appareil à la palette. Attention ! Tenez compte du fait que l'appareil n'est plus maintenu ! - Mettez-vous à plusieurs pour soulever la palette en faisant bien attention et en commençant par le dos de l'appareil.

Une fois l'appareil posé au sol, vous pouvez le déplacer à l'aide des roulettes placées à l'arrière.

Préparer la niche d'encastrement

Gardez la porte de l'appareil fermée jusqu'à ce que l'appareil soit fixé dans la niche !

En raison du poids et de la taille de l'appareil, assurez-vous qu'il ne risque pas de basculer vers l'avant une fois fixé dans la niche.

Matériel nécessaire au montage

Le matériel nécessaire est fourni avec l'appareil. Une étiquette identifie chaque sachet.

À chaque étape, les instructions vous invitent à ouvrir le sachet avec l'étiquette correspondante qui contient le matériel nécessaire.

Stabilisateur

Utilisez les sécurités anti-basculement ① jointes pour fixer la niche d'encastrement ② au mur en toute sécurité et éviter tout basculement de l'appareil.

Danger de basculement ! Afin de prévenir tout basculement de l'appareil une fois fixé dans la niche, vous devez au préalable fixer la niche d'encastrement au mur postérieur sur plusieurs points d'attache !

Utilisez deux sécurités anti-basculement pour chaque appareil ou quatre sécurités anti-basculement pour chaque combinaison d'appareils (installation côte à côte).

■ Positionnez les sécurités anti-basculement ① du côté gauche et droit dans la niche d'encastrement, de telle sorte qu'il y ait moins de 10 mm d'écart jusqu'aux parois latérales. - Marquez l'emplacement des trous à percer sur la paroi arrière et le plafond de la niche d'encastrement à l'aide des sécurités anti-basculement. - Mettez les stabilisateurs de côté. Vous en aurez besoin plus tard.

Dans le paquet joint se trouvent des vis de fixation pour différents types d'utilisation et de matériaux. Si les vis jointes ne permettent pas de garantir une bonne fixation des stabilisateurs, prévoyez un autre type de fixation.

Fixez maintenant la niche d'encastrement au mur.

Si vous avez une niche d'encastrement avec paroi arrière,

■ vissez directement la paroi arrière de la niche d'encastrement sur plusieurs points d'attache à la paroi arrière. Utilisez des chevilles et vis de fixation adaptées au matériau de la paroi.

Si vous avez une niche d'encastrement sans paroi arrière,

Fixez la niche d'encastrement au mur situé derrière en utilisant des équerres de fixation vissées en plusieurs emplacements. Utilisez des chevilles et des vis de fixation adaptées au matériau du mur.

Solution alternative de stabilisation

Vous pouvez aussi sécuriser l'appareil à l'aide d'une poutre en bois montée au-dessus de l'appareil. Le cas échéant, il ne doit y avoir aucun espace entre l'appareil et la poutre en bois.

• La section transversale des poutres en bois doit être d'au moins 75 mm x 100 mm.
• La longueur de cette poutre en bois correspond à la largeur de la niche d'encastrement.
• Si la niche est plus profonde que l'appareil, utilisez une poutre en bois avec un diamètre plus grand.
• La poutre en bois doit couvrir l'appareil sur au moins 50,80 mm.
• Marquez la position du rebord inférieur de la poutre sur la paroi arrière de la niche.
• Sélectionnez la longueur des vis en fonction de l'épaisseur de la poutre en bois.

Préparez le nombre de vis en fonction de la largeur de la niche, de telle sorte que la fixation de la poutre soit bien assurée !

Déterminez l'emplacement des éléments muraux sur la paroi arrière de la niche et faites-y coïncider l'emplacement des trous dans la poutre. Percez au préalable les trous dans la poutre. Fixez la poutre sur la paroi arrière de la niche.

Glisser l'appareil dans la niche

Si vous souhaitez effectuer une installation côte à côte, raccordez les appareils les uns aux autres (cf. mode d'emploi du jeu de montage side by side).

Dévissez le panneau de socle.

• Protégez les façades des meubles alentours.
• Branchez la fiche (1).

Nous recommandons de placer la prise de courant sur le côté de l'appareil afin qu'elle reste facilement accessible !

Dans le cas contraire, l'appareil doit pouvoir être mis hors tension grâce à un disjoncteur multipolaire à ouverture de contact suffisante !

Dans le cas d'une combinaison side by side, chaque appareil devra être branché à une prise séparée.

Pour éviter que le cordon d'alimentation ne se coince : attachez un fil au milieu du cordon d'alimentation électrique puis glissez-le sous l'appareil. Enfin tirez le câble vers vous lorsque vous poussez l'appareil dans la niche ②. Poussez l'appareil dans la niche en faisant très attention.

Si vous avez du mal à glisser l'appareil dans la niche, par exemple si le sol n'est pas plan, vous pouvez dévisser légèrement les pieds arrières (cf. "Ajuster l'appareil") puis continuer à glisser l'appareil dans la niche.

Veillez à ne pas endommager les branchements électriques quand vous glissez l'appareil dans la niche !

Retirez les angles de protection des façades des meubles avoisinants.

Ajustement

• Ajustez l'appareil aux façades des meubles qui l'entourent.

Les dispositifs de réglage ③ sur la porte de l'appareil sont prévus pour des épaisseurs de façades de 19 mm ou de 38 mm.

Les pieds avant et arrières peuvent être réglés en hauteur par l'avant :

• Pieds réglables avant : réglage par le dessus avec une clé à cliquet (embout : douille, 8 mm) ④.
• Pieds réglables arrières : réglage à l'aide d'une visseuse ou d'une clé à cliquet (embout : douille, 8 mm) pour un réglage précis. Pour équilibrer le tout, placez un niveau à bulles sur les dispositifs de réglage de la porte de l'appareil.

Important ! Pour dévisser les pieds réglables, procédez par étapes : alternez toujours gauche, droite, etc.

• Dévissez les pieds réglables jusqu'à ce que le repère visible sur le socle se retrouve au moins à la hauteur de référence, à savoir à 32 mm. Cette hauteur est calculée pour une hauteur de niche de 2134 mm.

Important !

Dévissez les pieds réglables au maximum jusqu'à ce que le marquage visible sur le socle se retrouve à 62 mm (hauteur de niche max. de 2164 mm).

Vous risquez dans le cas contraire de fausser le réglage des pieds arrières !

Ajustez de nouveau l'appareil à l'aide du niveau à bulles. Si vous avez installé une poutre en bois en haut de l'appareil comme solution alternative, tournez l'appareil contre la poutre jusqu'à la butée.

Fixer l'appareil dans la niche

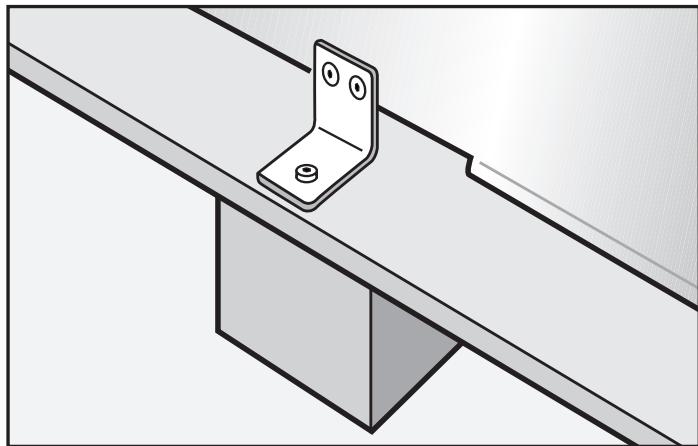

• Vissez les languettes de la plaque de fixation sur les meubles et éléments qui se trouvent au-dessus de l'appareil.

Si vous n'avez pas la possibilité de consolider la partie haute de l'appareil, nous vous conseillons de consolider ce dernier avec des attaches latérales dans la niche :

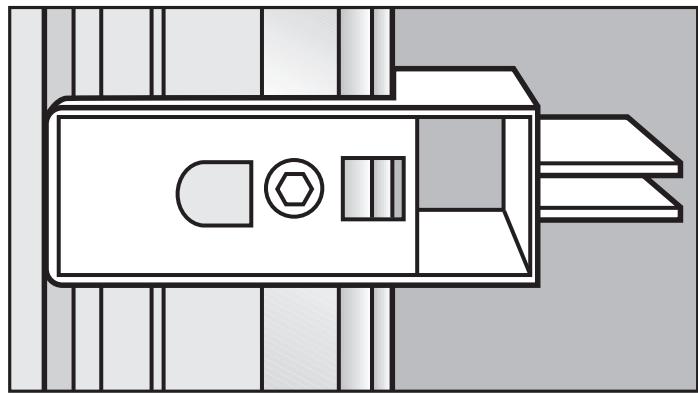

• Sortez les languettes des fixations latérales.

Fixez les attaches de fixation latérales avec les vis.

Le cas échéant, raccourcissez autant que nécessaire la plaque de recouvrement supérieur. Placez les deux plaques de recouvrement l'une sur l'autre.

• Mettez-les en place. Vous entendrez distinctement un clic lorsqu'elles s'enclenchent.

En cas de combinaison side by side, assemblez les baguettes ou couvre-joints des deux appareils pour une baguette d'un seul tenant :

Insérez la moitié de la cheville (jointe au jeu de montage side by side) dans le guidage de la plaque de recouvrement de l'appareil de gauche. Insérez la deuxième plaque de recouvrement sur la cheville et pressez les deux plaques de recouvrement l'une contre l'autre. Dans la niche, assemblez les deux baguettes au-dessus de l'appareil jusqu'à ce qu'elles s'enclenchent.

Ouvrez la porte de l'appareil.

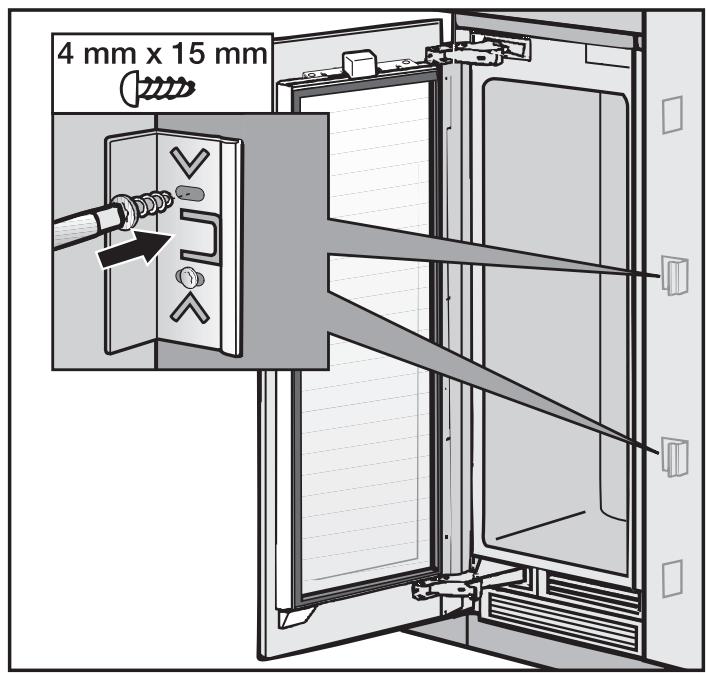

• Vissez les languettes supérieures et inférieures de la plaque de fixation (11) sur les meubles / éléments qui entourent l'appareil.

Dans le cas d'une combinaison côte à côte, fixez les appareils à la paroi extérieure du meuble uniquement.

Préparer le montage du panneau de façade.

Ouvrez la porte de l'appareil jusqu'à la butée.

• Dévissez les dispositifs de réglage ⑫ et les équerres d'angles ⑬ de la porte.
• Mettez de côté les équerres d'angles ⑬ et les vis. Vous en aurez besoin plus tard. Retirez le cache-interrupteur de l'interrupteur. Refermez la porte de l'appareil.

• Mesurez l'écart X qui sépare le rail d'ajustage et le rebord supérieur de la façade la plus proche.
• Dévissez les deux écrous sur la porte de l'appareil et mettez-les de côté. Vous en aurez besoin par la suite.
• Placez une couverture sur un support stable pour éviter les rayures puis posez-y le premier panneau de façade côté intérieur vers le haut.

• Reportez l'écart X sur le côté intérieur du panneau de façade. Situez puis marquez le milieu Y de la façade.
• Retirez le cadre de montage de la porte puis positionnez-le en vous calant sur les marquages reportés sur la façade. Percez là où cela s'avère nécessaire.
• Vissez le cadre de montage sur le panneau de façade : utilisez au moins une vis par point de fixation pour fixer le cadre de montage.

Utilisez au moins 6 vis pour fixer le cadre de montage à la partie supérieure du panneau de façade.

• Le cadre de montage est équipé d'un nombre de trous suffisant pour s'adapter aux différents modèles de panneaux de façade.
• Choisissez le matériel le plus résistant de la porte pour y visser le cadre de montage.
• La longueur des vis doit être inférieure à l'épaisseur du panneau de façade. La poignée doit être vissée de l'intérieur.

Fixer et ajuster le panneau de façade

Sur le cadre de montage, enfoncez les équerres d'angles jusqu'à la butée dans les ouvertures prévues à cet effet.

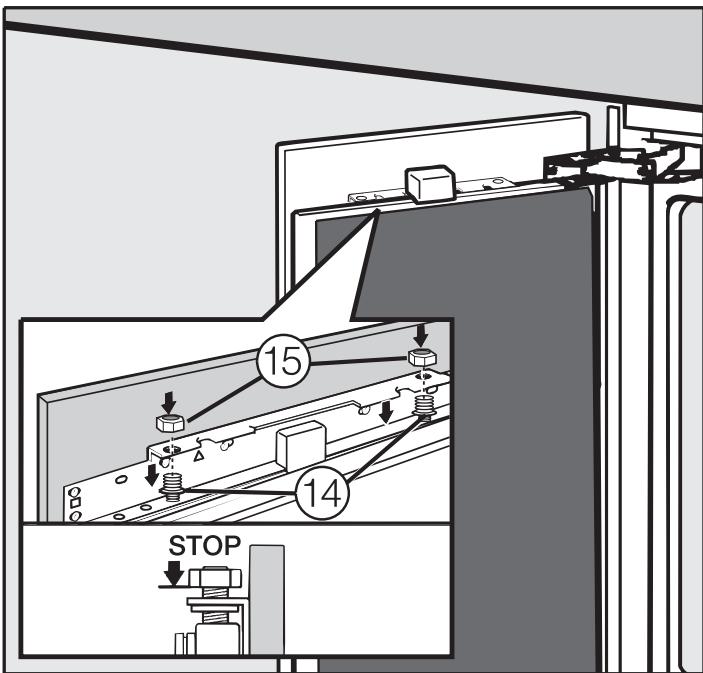

Ouvrez la porte de l'appareil puis fixez le panneau de façade au cadre de montage en le suspendant par le haut sur les boulons filetés ⑭.

■ Enfoncez les équerres d'angles des deux côtés dans le cadre en plastique blanc puis vissez-les bien. Vous trouverez des vis de rechange dans le sachet qui porte la lettre E. - Vissez les écrous ⑤ sur les boulons filetés sans serrer. Ne serrez pas encore les écrous ! Fermez la porte de l'appareil puis vérifiez si l'espace entre la porte et les portes du meuble est suffisant.

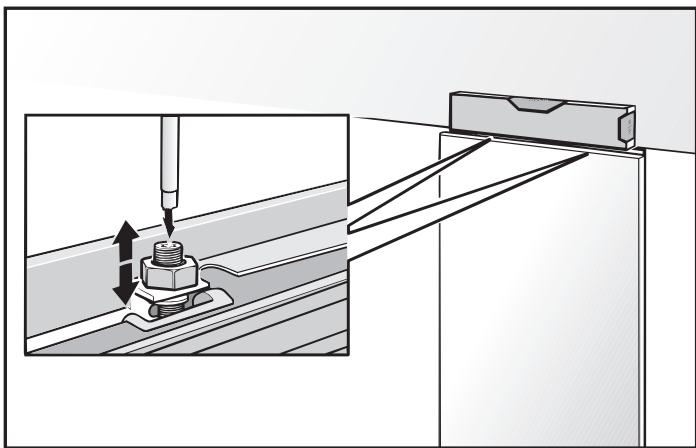

Ajustez la hauteur de porte de l'appareil à l'aide des boulons filetés 14. - Ajustez la porte à la profondeur en réglant les ouvertures des équerres d'angles. Vissez les équerres d'angles pour les fixer. Pour fixer la porte de l'appareil, serrez maintenant les écrous du haut ⑤

Fixer les caches

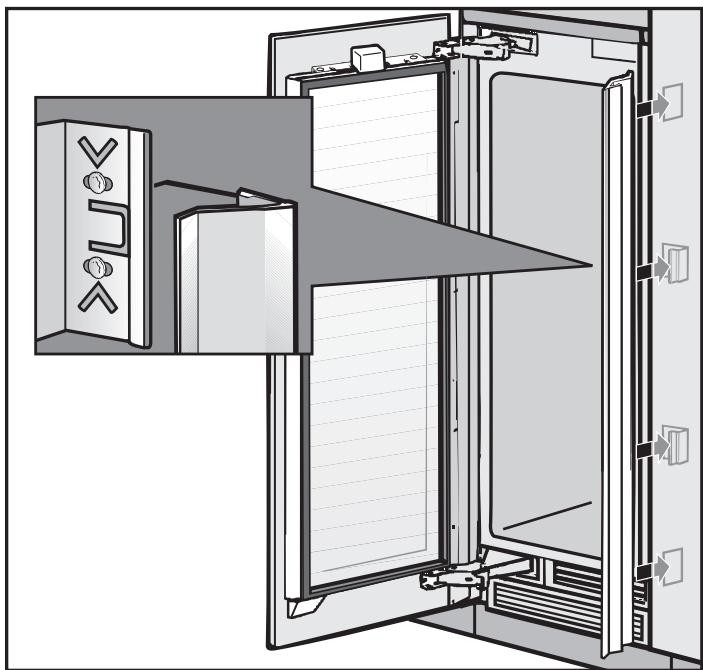

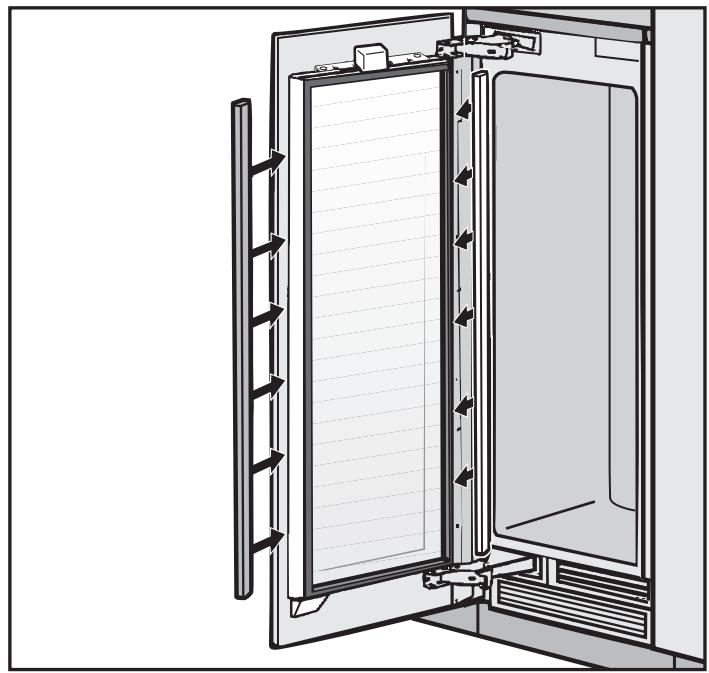

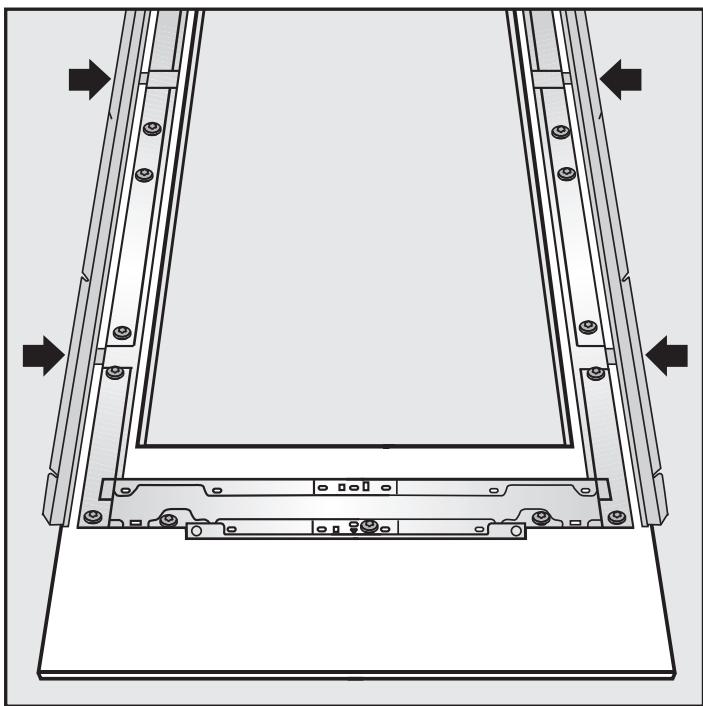

Montez les baguettes plastifiées des deux côtés de la porte : enfoncez-les bien en commençant par le bas, dans l'espace situé entre la porte de l'appareil et la porte du meuble.

Fixez ensuite les pinces des caches de chaque côté.

Montez de chaque côté les caches sur les pinces.

Pour une combinaison side by side, n'utilisez ces caches que sur l'extérieur.

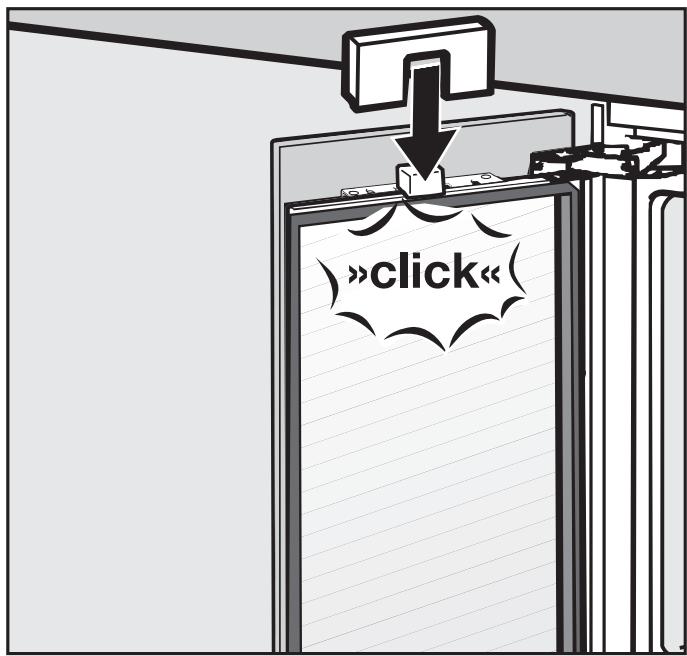

Montez le cache de l'interrupteur.

Fixer la plinthe

N'obstruez pas les fentes d'aération du socle. Vous risqueriez d'endommager votre appareil !

• Coupez la plinthe de socle à la bonne longueur et à la bonne hauteur (entre le rebord inférieur du socle et le sol).

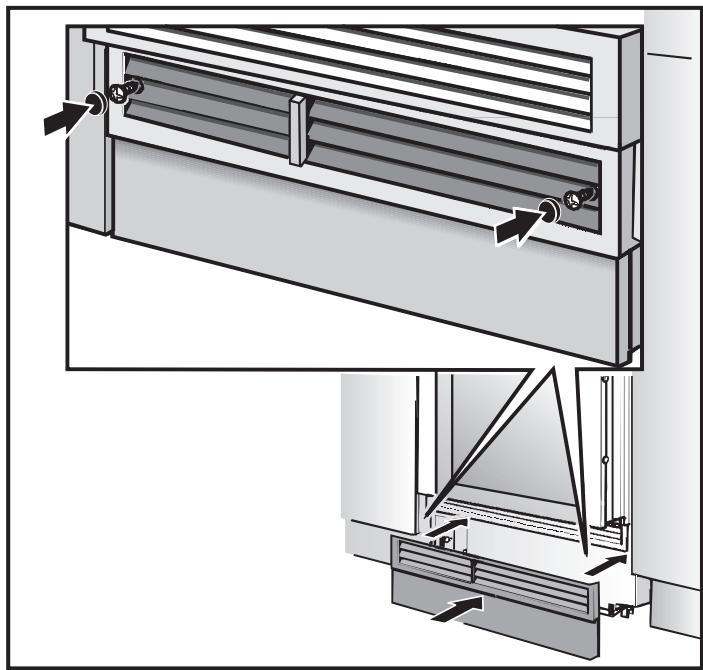

Fixez le socle sur l'appareil et montez la plaquette de protection jointe.

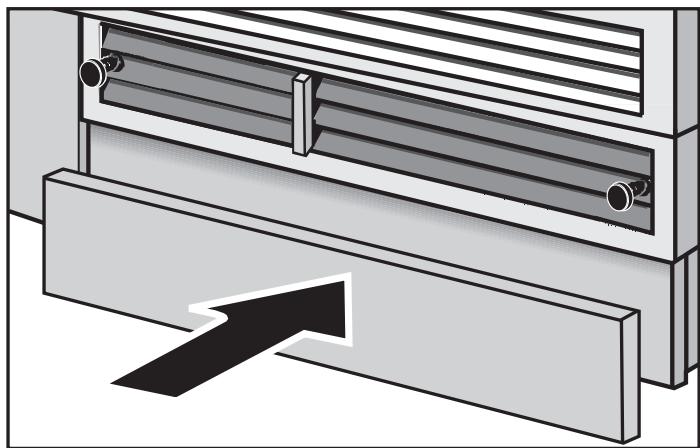

Fixez la plinthe sur l'appareil.

Poser les baguettes de porte

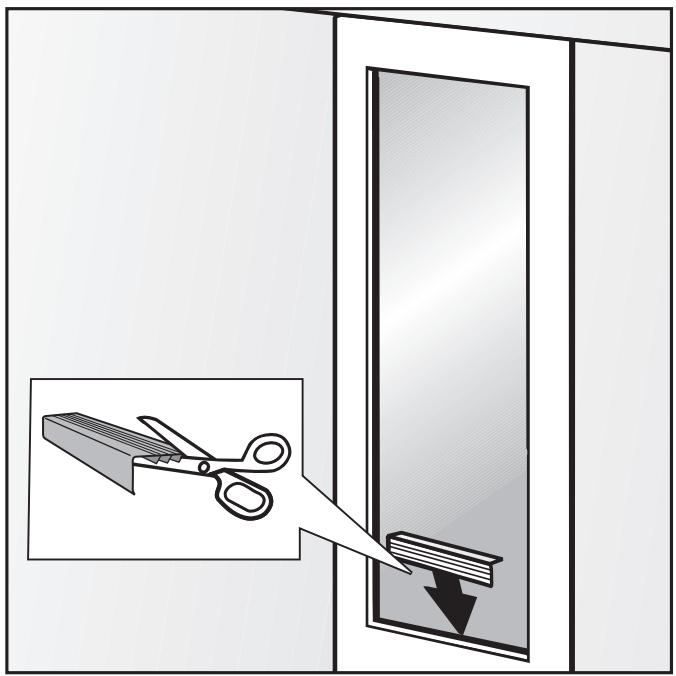

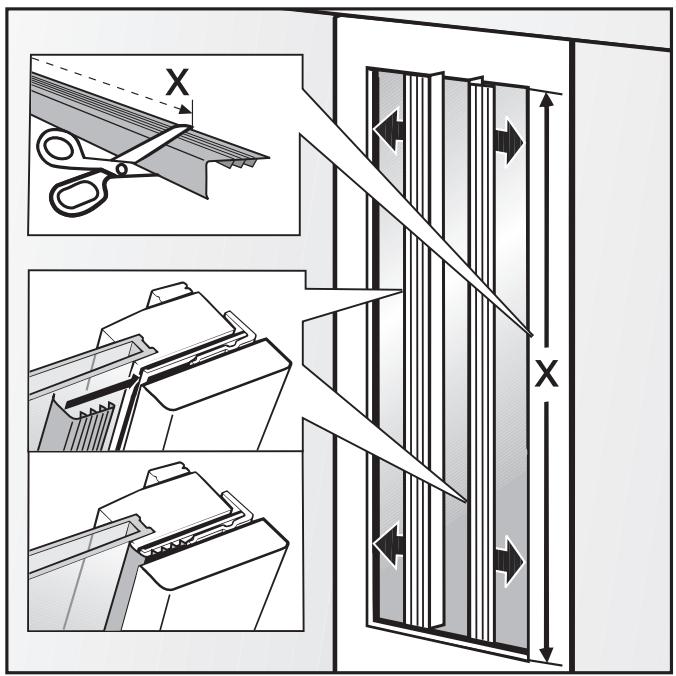

Le cas échéant, coupez les baguettes afin d'ajuster leur largeur à l'espace qui sépare la façade et la vitre.

Vous disposez d'une baguette test qui vous aidera à déterminer la longueur dont vous avez besoin.

Raccourcissez les longues baguettes latérales afin de les adapter à la longueur requise X.

Insérez les baguettes dans l'espace qui sépare la façade de porte et la vitre.

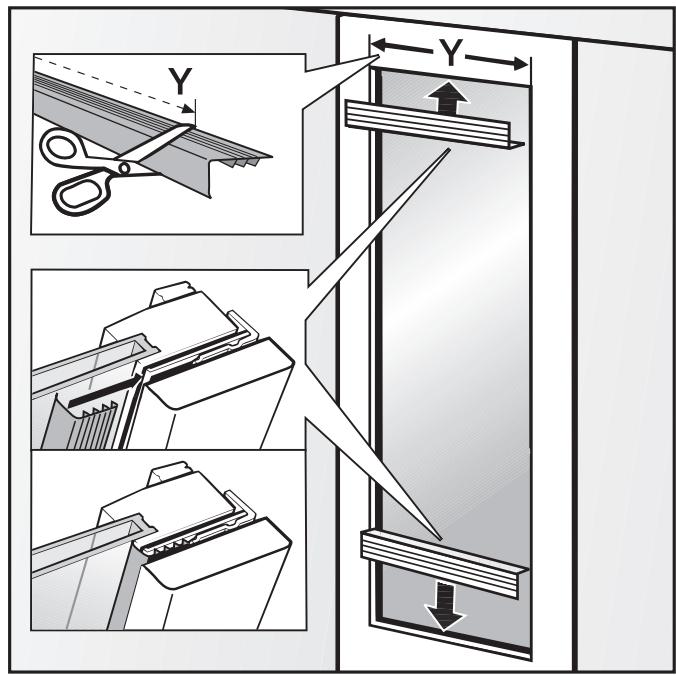

Raccourcissez les courtes baguettes horizontales afin de les adapter à la longueur requise Y. Insérez les baguettes dans l'espace qui sépare la façade de porte et la vitre.

Fixer le déflecteur d'air

Le déflecteur d'air installé dans la grille d'aération visible sur le socle sépare air de ventilation et air d'aération.

Il empêche l'air chaud de circuler dans l'appareil, ce qui pourrait provoquer un court-circuit.

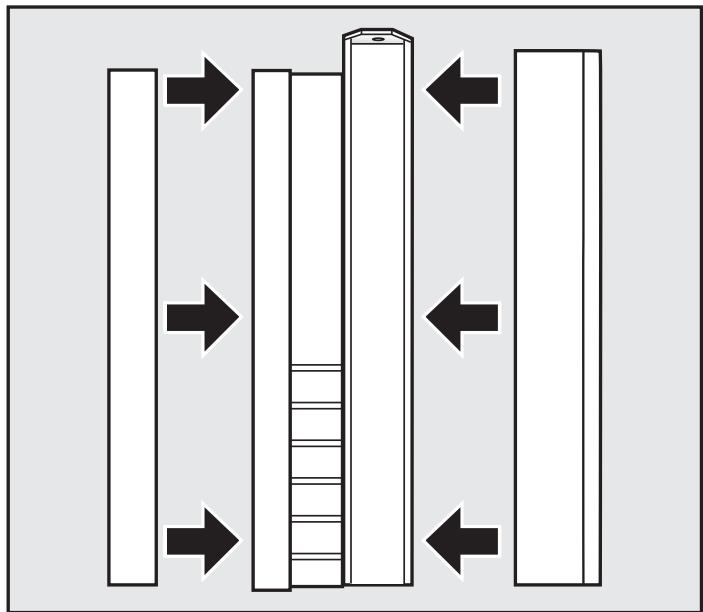

Si nécessaire, raccourcissez les trois éléments du déflecteur d'air. Remontez les éléments en mousse sur les côtés.

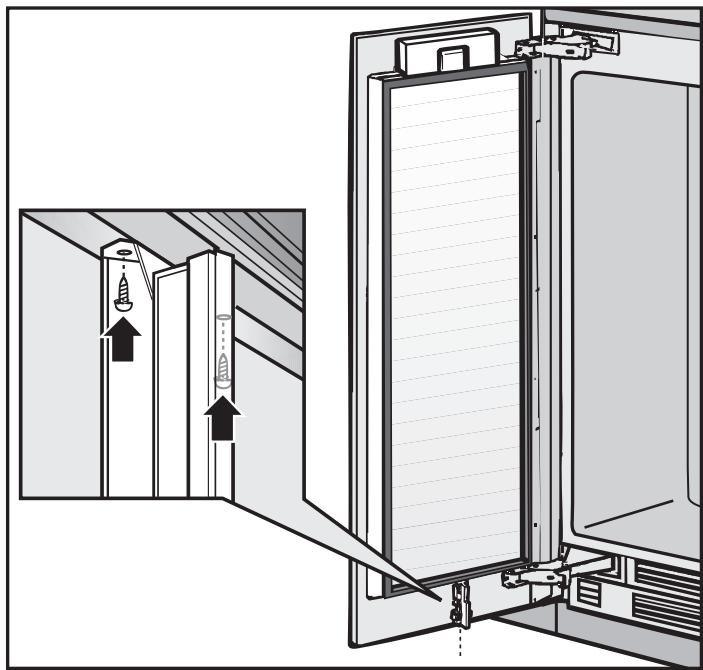

Fixez l'évacuation d'air au milieu de la largeur de porte à l'aide de deux vis.

MIELE France

Siège social

9 avenue Albert Einstein - Z. I. du Coudray

93151 - Le Blanc-Mesnil CEDEX

R.C.S. Bobigny B 708 203 088

Miele Center Paris

55 Boulevard Malesherbes

75008 Paris

Miele Center Nice

285 avenue de Verdun

06700 Saint-Laurent du Var

Internet

www.miele.fr

La ligne Consommateurs

Conseils, SAV, accessoires et pièces détachées

09 74 50 1000

Appel non surtaxé

Siège en Allemagne

Miele & Cie. KG
