AC 9FITP - Climatiseur ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	ALPATEC
Modèle	AC 9FITP
Puissance frigorifique maxi	2360 W
Puissance calorifique maxi	2764 W
Consommation électrique (froid)	777 W
Consommation électrique (chaud)	1050 W
Déshumidification	48 L/jour
Débit d'air max	270 m³/h
Surface recommandée	Jusqu'à 16 m²
Réfrigérant	R407C
Vitesses de ventilation	3 (Lent, Moyen, Rapide)
Modes de fonctionnement	Climatisation, Chauffage, Déshumidification, Ventilation, Automatique
Fonctions spéciales	Ioniseur permanent, Oscillation horizontale et verticale, Programmation différée
Télécommande	Oui (avec piles AAA)
Gaine d'évacuation	Longueur max 1,5 m, diamètre 110 mm
Bac à eau amovible	Oui
Filtre à poussière	Lavable (nettoyage tous les 2 mois)
Bio-filtre	Remplacement annuel
Sécurité	Arrêt automatique sur bac plein (code E2), protection surtension (code E1)

FOIRE AUX QUESTIONS - AC 9FITP ALPATEC

Que faire si l'écran affiche E2 ?

Le code E2 indique que le bac à eau est plein. Arrêtez l'appareil, placez le bac amovible sous le bouchon de vidange, retirez le bouchon et son joint pour évacuer l'eau, puis remettez le joint et le bouchon avant de redémarrer.

Comment nettoyer le filtre à poussière ?

Retirez le filtre en tirant vers le haut, retirez le bio-filtre, nettoyez à l'eau chaude légèrement savonneuse, séchez-le, puis remettez le bio-filtre et le filtre en place. À faire au moins tous les 2 mois.

Quelle est la surface maximale recommandée pour ce climatiseur ?

Cet appareil est idéal pour des pièces jusqu'à 16 m².

Comment utiliser la programmation différée ?

Pour un départ différé, appuyez sur TEMPS (M) lorsque l'appareil est branché mais éteint, puis réglez le délai avec +/- (J) de 0,5 à 12h. Pour un arrêt différé, appuyez sur TEMPS en fonctionnement. Appuyez à nouveau sur TEMPS pour annuler.

Que faire si l'appareil ne produit pas d'air froid en mode climatisation ?

Vérifiez que la température de la pièce est supérieure à la température de consigne (fonctionnement normal) ou que l'évaporateur n'est pas gelé. Si gelé, éliminez la glace.

Comment installer la gaine d'évacuation de l'air chaud ?

Montez l'extrémité (13) sur la gaine, puis fixez la gaine à l'arrière du climatiseur. Pour une fenêtre entre-ouverte, utilisez l'accessoire (12) pour coincer l'extrémité. Pour un mur, percez un trou et insérez la pièce (14). Ne rallongez pas la gaine (max 1,5 m).

Que faire si l'appareil s'arrête automatiquement ?

Cela peut être dû à une programmation activée. Annulez la programmation en appuyant sur la touche TEMPS (M). Vérifiez aussi si le bac à eau est plein (code E2).

Comment remplacer le bio-filtre ?

Le bio-filtre ne se nettoie pas. Remplacez-le au moins une fois par an. Lors du nettoyage du filtre à poussière, retirez l'ancien bio-filtre et mettez un neuf, puis remettez le filtre à poussière.

Comment vider le bac à eau amovible ?

Si le code E2 s'affiche, arrêtez l'appareil, placez le bac à eau amovible (16) sous le bouchon de vidange (11), retirez le bouchon et son joint pour évacuer l'eau, puis remettez le joint et le bouchon avant de redémarrer.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles : ouvrez le couvercle à l'arrière, insérez deux piles AAA neuves en respectant la polarité. La portée est de 5 à 8 mètres. Si le problème persiste, l'appareil peut être piloté depuis le tableau de bord.

MODE D'EMPLOI AC 9FITP ALPATEC

ALPATEC vous félicite d'avoir besoin ce produit et vous remercie de votre confiance.

Pour vous comport et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité.

Nos produits sont conçus pour vous plaire tant par leur design que par leur capacité d'utilisation et dans l'objet constant de vous apporter complète satisfaction.

CONSIGNES DE SECURITE

Lorsque vous utilisez des appareils electriques, des précautions de base sont à prendre. LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPAREIL

• Veiller à installer cet apparéil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujourns connecter l' apparéil à la terre.
• Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.
• Toujoursmettreleclimatiseurenpositionverticale,afindemaintenirlecompresseurdansdebonnesticonditions.
• Ne pas laisser cet apparéil dans une piece avec des enfants ou des personnes handicapées sans surveillance.
• Ne pas utiliser cet apparéil à l'extérieur, dans un environnement humide, pres d'une baignoire, d'une douche ou d'une piscine.
• Ne pas immerger cet apparéil ou le cordon d'alimentation.
• Cet apparéil est livré avec un cable d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l' apparéil.
• Ne pas utiliser cet appareil si le cable électrique est endommagé ou si une panne a été détectée.
• Cet apparéil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne jamais utiliser l'appareil sans son filtré.
• Éviter toute proximé avec des apparèils tels que postes de télévision, radios afin d'éviter des interférences magnétiques.
• Ne pas placer l'appareil pres d'une source de chaleur.
• Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
• Ne pas introduire d'objets dans la grille.
• Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.
• Ne jamais réparer l'appareil vous même. Vous perdriez le bénéfice de la garantie. comme tout apparéil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représenté un réel danger et il est nécessaire de contacter un réparateur/agréé.

LE FABRICANT NE SAURAIT ETRE TENU POUR RESPONSABLE DE LA MAUVAISE

UTILISATION DE L'APPAREIL.

CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.

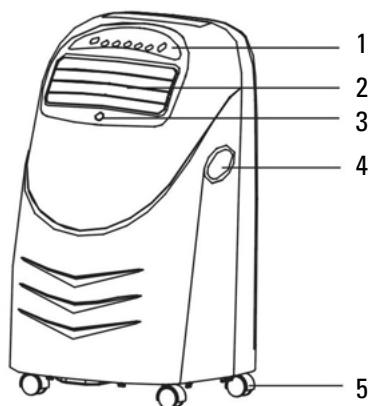

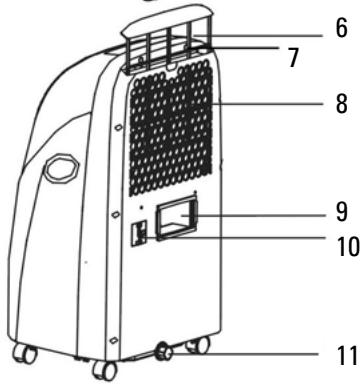

DESCRIPTIF DE L'APPAREIL

1. Tableau de bord
   2.Sortie d'air
2. Récepteur du signal de la télécommande
3. Poignée
   5.Roulettes
4. Filtre à poussière
5. Bio-filtre
6. Entrée d'air
7. Sortie de l'air chaud

15

1. Cordon d'alimentation
2. Bouchon de vidange
3. Adaptateur pour fenêtre
4. Liaison climatiseur avec clips
5. Accessoire pour mur et capuchon
6. Gaine d'évacuation avec extrémités pré montées
7. Bac à eau amovible
8. Telecommande

12

13

14

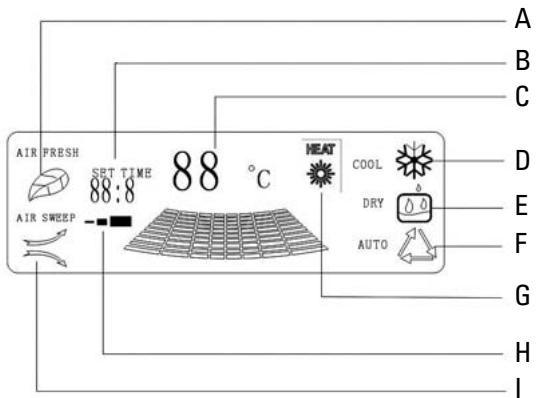

ECRAN DE CONTRÔL

A. ioniseur (voiture apparéil est équiné d'un ioniseur permanent)
B. programmation
C. température et code panne
D. climatisation

E. déshumidification
F. mode automatique
G. chauffage
H. vitesse de ventilation
I. balayage de I'air

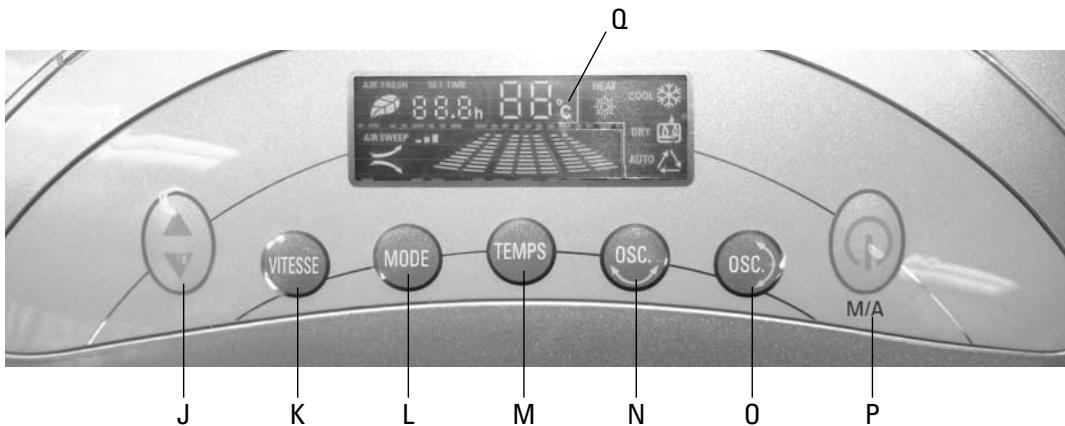

TABLEAU DE BORD

J. : touches de réglage de la température ou du temps
K. VITESSE: touche de sélection de la vitesse
L. MODE: touche de sélection du mode
M. TEMPS: touche de programmation

N. OSC : oscillation horizontal

0.OSC) : oscillation vertical
P. M/A: touche marche / arrêt
Q. Ecran VFD

TELECOMMANDE

La portée de la télécommande varie de 5 à 8 mètres en fonction de l'angle de visée.

La télécommande de votre apparéil fonctionne avec 2 piles AAA.

Pourmettre en place les piles,ouvrile couvercle (9) à l'arriere de la telecommande en le faisant glisser vers l'extérieur,inserer les piles dans le compartment (8) et refermer le couvercle

1. OSC : oscillation horizontal
2. OSC): oscillation vertical
3. MODE: touche de sélection du mode
4. +/ -: touches de réglage de la température ou du temps

1. TEMPS: touche de programmation
2. VITESSE : touche de selection de la vitesse
3. M/A: touche marche / arrêt
4. compartmentà piles
5. couvercle

6. écran LCD

7. Attention au sens d'insertion des piles.

8. Ne pas mélanger de piles neuves avec des piles usagées.
9. Si vous n'utilise pas votre télécommandependant une longue période, retirer les piles.
10. En fin de vie de votre apparéil et avant de le recycler par la filière adaptée,steroler les piles de la télécommande.
11. Pour la protection de l'environnement, les piles usagées doivent être rapportées chez votre revendeur.

TELECOMMANDE:

Correspondance avec le tableau de bord.

L'appareil peut-être piloté soit à l'aide de la télécommande, soit à l'aide du tableau de bord.

Dans la suite de la notice, seule la reférence au tableau de bord sera faite.

Pour l'utilisation de la télécommande, appliquer les correspondances suivantes :

Touche sur tableau de bord	Correspondance sur télécommande
J	4
K	6
L	3
M	5
N	1
O	2
P	7

Sur l'écran de la télécommande, les pictogrammes des différents paramètres s'afficheront.

MISE EN MARCHE :

Brancher l'appareil, celui-ci émet un son « bip »

Appuyer sur la touche M/A (P), l'appareil se met en marche avec les derniers paramètres de mode, température et vitesse de ventilation utilisés.

La température ambiente s'affiche sur l'écran VFD.

SELECTION DU MODE DE FONCTIONNEMENT :

Utiliser la touche MODE (L) pour changer de mode de fonctionnement.

Chaque pression modifie la fonction suivant le principe :

AUTOMATIQUE -> CHAUFFAGE -> VENTILATION -> CLIMATISATION -> DESHUMIDIFICATION

RéGLAGE DE LA TEMPERATURE :

Utiliser la touche de réglage + / - (J) pour selectionner la température désirée.

Chaque pression augmente ou diminue de 1^

La température s'affiche sur l'écran VFD.

Quelques secondes après la fin de la seLECTION, la température ambiente sera à nouveau affichée.

La plage de température s'etend de 16^ à 31^ .

RéGLAGE DE LA VITESSE DE VENTILATION :

Utiliser la touche VITESSE (K) pour ajuster la vitesse de ventilation.

Chaque pression fait évoluer la vitesse suivant le principe : LENT -> MOYEN -> RAPIDE

MODE DESHUMIDIFICATION.

La vitesse de ventilation ne peut pas etre reglee pendant le fonctionnement en mode deshumidification.

Elle est automatiquement ajustée.

Les paramètres de ce mode sont constants et indépendants de la température sélectionnée.

MODE VENTILATION.

Ce mode est independant de la température qui ne peut pas'être régée.

MODE CHAUFFAGE.

L'appareil est équipé d'une régulation semi-automatique.

Lorsque la température de la sonde se sécurité détecte moins de 30^ , l'appareil fonctionne en vitesse de ventilation rapide; lorsque la température détectée est supérieure à 45^ , l'appareil fonctionne en vitesse de ventilation lente. Entre ces deux valeurs, la vitesse de ventilation peut-être régée manuellement.

MODE AUTOMATIQUE.

L'appareil désisit le mode de fonctionnement en fonction de la température de la pierce :

Si T ≤ 20^ , il passe en mode chaud.

Si T > 24^ , il passe en mode froid.

Si 20^ < T ≤ 24^ , il passen mode ventilation.

ARRÉT DE L'APPAREIL :

En cours de fonctionnement et quelques soient les conditions selectionnées, presser la touche M/A (P) pour arreter l'appareil.

Celui-ci émet un son « bip » et s'arrête de fonctionner.

PROGRAMMATION

• Pour programmer un département différé de l'appareil, presser une fois la touche TEMPS (M) lorsque

l'appareil est branché mais pas en fonctionnement.

Selectionné le temps restant avant la mise en route avec les touches +/ - (J). Chaque pression ajoute ou enlevé 1/2 h, de 0,5 à 12h.

Le temps restant avant demarrage s'affiche sur l'écran VFD et décroit de 1/2 h en 1/2 h.

Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS.

• Pour programmer un arrêt différé de l'appareil, presser une fois la touche TEMPS (M) lorsque

I'appareil est en fonctionnement.

Sélectionné le temps restant avant l'arrêt avec les touches +/ - (J). Chaque pression ajoute ou enlève 1/2 h, de 0,5 à 12h.

Le temps restant avant arrêt s'affiche sur l'écran VFD et décroit de 1/2 h en 1/2 h.

Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS.

DIRECTION DU FLUX D'AIR.

Cet apparéil est équipé d'une oscillation automatique vertical et horizontal de brayable.

Pour activer ou désactiver ces fonctions, appuyer sur les touches OSC (N) et OSC (O).

Le(s) pictogramme(s) correspondant(s) s'allume(nt) sur l'écran VFD.

MISE EN PLACE DE LA GAIN D'ÉVACUATION DE L'AIR CHAUD.

Monter l'extrémité 13 sur la gaine.

Positionner la gaine sur le climatiseur dans le logement arriere 7.

-A travers un mur :

Réaliser dans le mur un trou de diamètre ajusté à la pierce 14.

Insérer la piece 14 dans le trou, puis l'extrémité de la gaine dans cette piece.

Si vous enlevez vos climatiseur, montez le couvercle de la pièce 14.

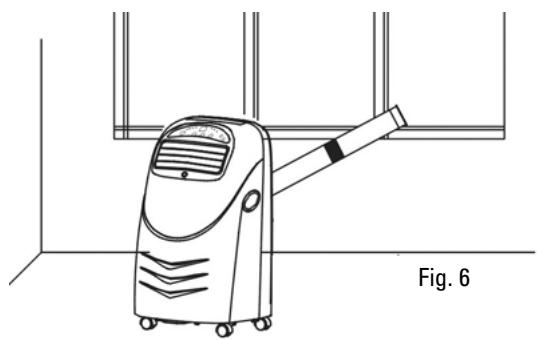

• Par la fenêtre ou la porte entre ouverte :

Monter l'accessoire pour fenetre 12 sur I'extrémité de la gaine.

Ouvrir la porte ou la fenetre et faire sortir cette extrémite en la coingant avec la porte ou la fenetre.

(Fig. 6 et 6bis)

REMARQUE:

-La gaine d'évacuation de l'air chaud peut sétendre jusqu'à 1m50. Plus elle est courte, plus le climatiseur sera performant. Ne pas rallonger la gaine. (Fig.7)
-La gaine ne doit pas etre endommagée ou pliee.(Fig.8)

EVACUATION DES CONDENSAS

Votre climatiseur est équipé de la technologie d'évacuation des condensas par la gaine d'air chaud.
Cette opération est automatique.

Dans certains cas (environnement très humide par exemple), l'appareil ne peut pas évacuer tous les condensas par la gaine et une partie est récapurée dans un bac à l'intérieur du climatiseur. Lorsque le bac est plein, l'erreur E2 s'affiche sur l'écran VFD l'appareil s'arrête de fonctionner. Pour vider le bac, arrêté le climatiseur, positionner le bac à eau amovible (16) sous le bouchon de vidange (11), restorer le bouchon de vidange et son joint pour laisser s'évacuer l'eau. Lorsque le bac est vide, REPLacer le joint et le bouchon de vidange et redémarrer le climatiseur.

MAINTENANCE

Avant toute opération de maintenance, arrêtez et débranchez votre climatiseur.

Ne pas utiliser de solvants chimiques qui pourraient abîmer votre apparéil.

Utiliser un chiffon doux et sec pour nettoyer la carrosserie de votre apparéil.

FILTRÉ À POUSSIÈRE :

Si vous filtre à poussière est sale, votre climatiseur sera moins performant.

Nettoyer le filtrer au moins tous les 2 mois.

Retirer le filtré (6) en tirant vers le haut.

Retirer le Bio-filtre (7).

Nettoyer à l'eau chaude légèrement savonneuse et faite sécher.

Remetre le Bio-filtre puis le filtré à poussière en place.

BIO-FILTRE :

ATTENTION: ce filtrne ne se nettoie pas. Il faut le replacer au moins une fois par an. Si lorsque vous nettoyez votre filtré à poussière votre Bio-filtre est sale, changez-le.

PANNE.

En cas de mauvais fonctionnement et avant de faire appel à un réparateur agréé, vérifier les points suivants :

Problème	Causes possibles	Solutions possibles
L'appareil ne fonctionne pas	- Il n'est pas branché - La prise électrique est endommagée - Le fusible ou le cordon d'alimentation de l'appareil sont endommagés	- Le brancher - La changer - Rapporter votre appareil chez un réparateur agréé qui procèdera à la réparation
L'appareil s'accête automatiquement	- La programmation était activée	- Annuler la programmation
Pas d'air froid en mode climatisation	- La température de la pièce est inférieure à la température de consigne - L'évaporateur est gelé	- Fonctionnement normal - Eliminer la glace sur l'évaporateur
Pas d'air chaud en mode chauffage	- La température de la pièce est supérieure à la température de consigne - Le condenseur est gelé - Le climatiseur est en préchauffage	Fonctionnement normal Eliminer la glace sur le condenseur Fonctionnement normal : après le préchauffage, le climatiseur produit de l'air chaud
L'écran VFD affiche E3.E4.E5	- Le circuit de réfrigérant est endommagé	- Le faire changer par un réparateur agréé.
L'écran VFD affiche E2	- Le bac à eau est plein	- Vider le bac à eau
L'écran VFD affiche E1	- Le voltage est trop élevé ou trop bas - Le produit est endommagé	- Eteindre l'appareil et le remettre en marche lorsque le voltage est normal - Amener votre produit chez un réparateur agréé

Si vous produit a un fonctionnement anormal, arrêtez le et amenez le chez votre revendeur ou bien un réparateur/agréé.

Compresseur rotatif	R 407 C
Puisance frigorifique maxi	2360 W
Puisance frigorifique	2022 W
Puisance calorifique maxi	2764 W
Puisance absorbée (froid / chaud)	777W / 1050 W
Déshumidification	48 L / jour
Débit d'air (max)	270 m / h
Vitesse de ventilation	3
Longueur max de la gaine	1.5 m
Diamètre de la gaine	110 mm
Idéal pour des pièces jusqu'à	16 m²

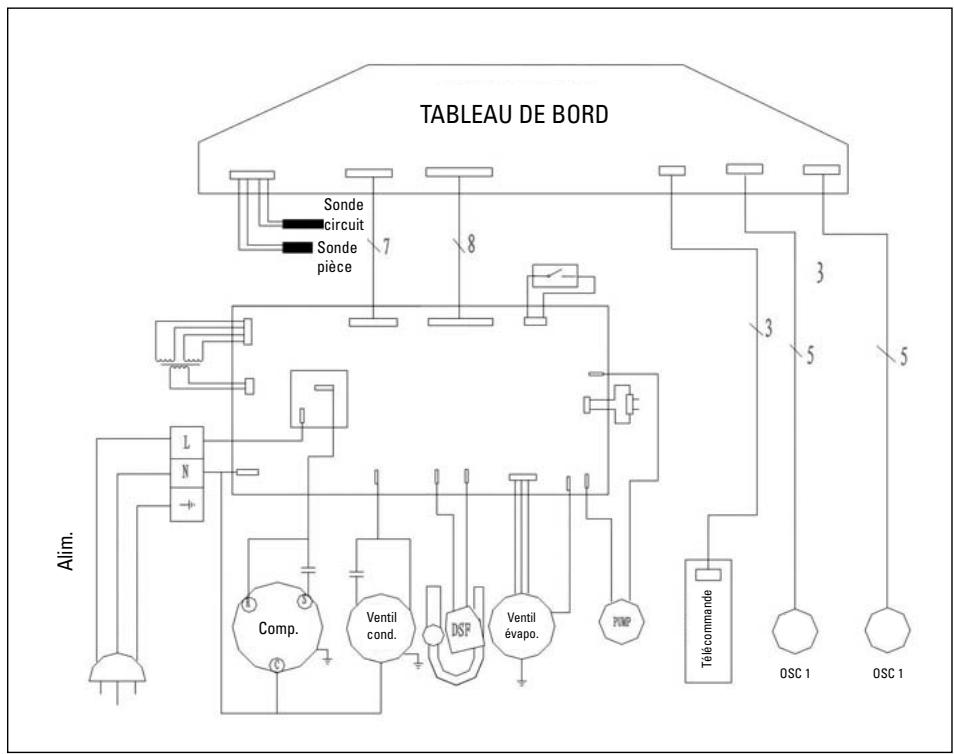

SCHEMAS ELECTRIQUE

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures menagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage. Vous apportez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usages. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
