MODE D'EMPLOI CPG 701 FAURE

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.

Votre appareil a ete concu pour etre utilise par des adultes. Il est destiné à un usage domestique normal. Ne l'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vous eviterez ainsi des risques matériel et corporel.

Débranchez vous appeareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre apparéil est équipé d'un éclairage, débranchez l' apparéil avant de procédéur au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Pendant et après le fonctionnement, les recipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûture.

Veuillez maintainant tire attentivement cette notice pour une utilisation optimale de vous appeareil.

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliseur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Alaréception de l'appareil, déballez-le ou faites-le déballer immidiatement. Vérifiiesz son aspect général. Faites les éventuelles réserves par écrit sur le bon de livreaison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Avant d'utiliser votre apparéel, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les membres s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
• Baissez ou éteignez toujours la flamme d'un brûleur avant de-retirer un récipient.
• N'utilisez jamais votre table à vide (sans récipient dessus).
  Assurez-vous que les manettes sont toujours en position arrêt • lorsque l'appareil n'est pas utilisé.
• N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après vente qualifiée. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximé de l'appareil des produits inflammables sensibles aux températures (exemples: produits de nettoyage, bombe aérosols,...)
  Assurez-vous que les enfants ne manipulent pas commandes.
• Ne laissiez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un apparéil électrique à proximé de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Evitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après-venture.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous évitez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et

completement refroidi.

• La table de cuisson ne doit pas etre utiliser pour entreposer quoi que ce soit.
• Des feuilles d'aluminium et des recipients en matière plastique ne doivent pas'être placés sur des surfaces chaudes.
• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pierce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
• Veiliez à ne rien laisser sur la table pendant l'utilisation des brûleurs (torchons, feuilles d'aluminium, etc.).
• Changez let tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilise jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• N'utilisez que les accessoires livrés avec votre apparéil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installerateur qualifié ou adressez-vous à la Compagnie de distribution du gaz de votre région.
• Cette table est consque pour fonctionner en 230V monophasé. Un éventuel branchement polyphasé sans neutre (400V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapérés et recyclés. En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pieces de rechange certifiées Constructeur.

Sommaire

A l'attention de l'utilisateur

3
Comment lire votre notice d'utilisation? 4
Description de l'appareil 5
Utilisation de votre table de cuisson 6
Conseils d'utilisation 7
Entretien et nettoyage 8
Garantie 9
Plaque signalétique 9
Service après Vente 9

A l'attention de l'insealleur

Caracteristiques techniques 10
Installation 11
Adaptation des brûleurs au gaz utilisé 13
Encastrement 14
Possibilities d'encastrement 15

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

1 Plan de travail
2 Bruleur rapide
3 Brûleurs semi-rapide
4 Brûleur auxiliaire
5 Brûleur ultra-rapide (triple couronne)
6 Manette de commande du brûleur avant gauche (auxiliaire)
7 Manette de commande du brûleur arrêté gauche (semi-rapide)
8 Manette de commande du brûleur central (ultra-rapide - triple couronne)
9 Manette de commande du brûleur arrêté droit (semi-rapide)
10 Manette de commande du brûleur avant droit (rapide)

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= Position arrêt

= Débit maximum et allumage automatique

= Débit minimum

L'allumage des brûleurs

Chaque brûleurs est contrôle par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Pour allumer un brûleur

1. Appuyez sur la commande du brûleur besoini, et tournez-la dans le sens des aiguilles d'une montre jusqu'au repère de début maximum (®).
   En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.
2. Placez le écipient sur le brûleur.
3. Réglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.
4. Si le brûleur s'éteint, renouvelez l'opération en maintainant la commande enforcée 15 secondes maximum.

Pour éteindre le brûleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou laGRAISSE pourrait facilement s'enflammer par suite d'une surchauffe.

Ces modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

i Conseils d'utilisation

Les brûleurs

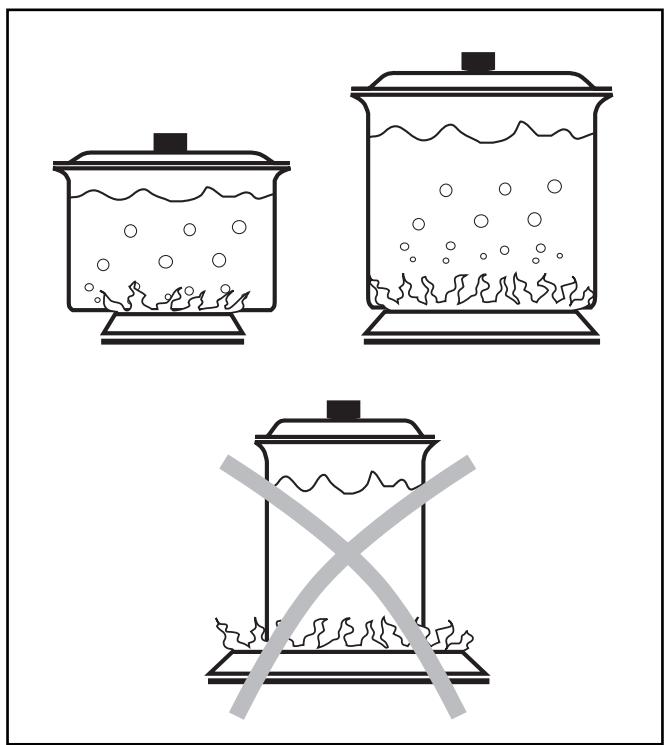

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des réciponents adaptés au diamètre des brûleurs.

Brûleur ultra-rapide diamètre 24 - 26 cm

Brûleur rapide diamètre 18 - 24 cm

Brûleur semi - rapide diamètre 12 - 22 cm

Brûleurauxiliaire diamètre 8 - 16 cm

• Ne placez un réseau sur un brûleur qu'après avoir allumé celui-ci.
• N'utilise que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du écipient.
• Si vous nevez utiliser des reçipients dont le diamètre est important, nous vous recommandons d'effectuer vos cuissons sur le brûleur avant gauche, afin d'éviter la détérioration des manettes de commande.
• Surveillez attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si la flamme d'un brûleur s'eteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.
• L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt ● et attendez que l'appareil soit refroidi.

Les brûleurs

• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, ennant soin d'enlever toute incrustation.
• Gardez les couronnées des brûleurs en parfait état de propreté : leur encrassement peut causeer des difficultés d'allumage.
• Si vous avez démontré les brûleurs pour les nettoyer, voirlez à remettre correctement en place les couronnées et chapeaux de brûleurs parfaitationnels.

Les grilles émailées

• Des charnières spéciales, situées à l'arrière de la table,Maintiennent la grille en position. Ces charnières vous permettent de relever la grille (voir Figures "A" et "B") pour faciliter le nettoyage.

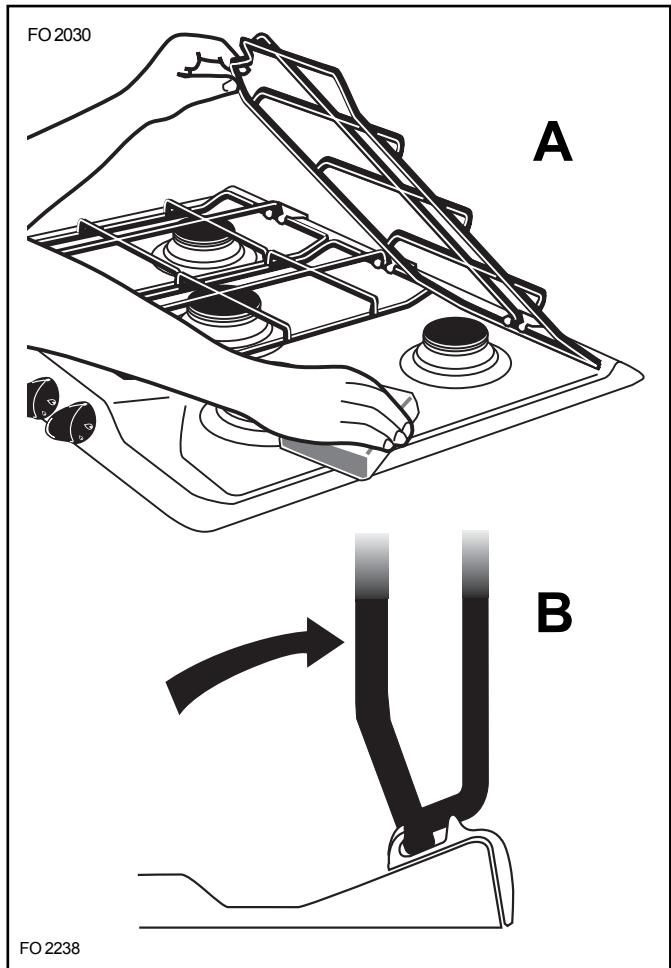

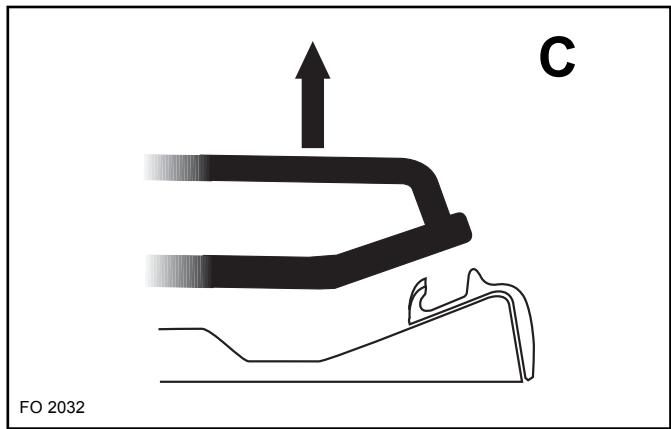

• Pour-retirer la grille des chamières,procédez comme indiqué à la Figure "C".
• Lavez-les à l'eau chaude additionné d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
• Evitez tout écoullement dans les orifices de la table.
• Utilisez, sinécessaire, des produits spécifique vendus dans le commerce.
• N'utilise pas d'objet tranchant (couteau, gratoir, tournevis, etc.) ou déponce à face abrasive.
• N'utilise pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

Notre responsabilité ne saurait être engagée, en cas de dommages dus à un entretien incorrect de votre table de cuisson.

Garantie

Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de I'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service ÀpRES VENTE, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

Caractéristiques techniques

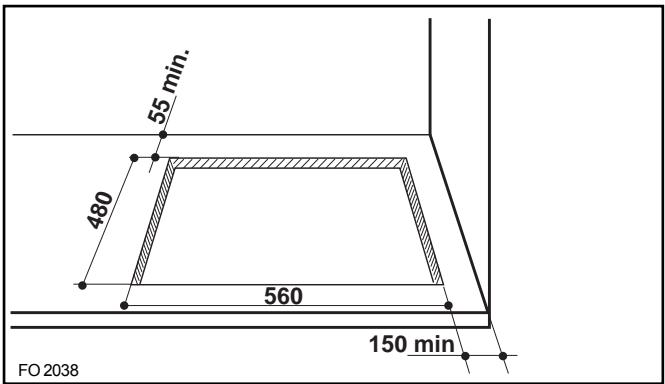

Dimensions de l'ouverture pour l'encastrement dans le plan de travail

(voir chapitre "Encastrement")

Largeur: 560 mm

Profondeur: 480 mm

Dimensions de l'appareil

Largeur: 680 mm

Profondeur: 510 mm

Puisance des bruleurs

Brûleur Ultra-rapide (triple couronne) 4,0 kW

Bruleur Rapide 3,0 kW (G20) - 2,8 kW (G30-G31)

Bruleurs Semi-rapide 2,0 kW

Brûleur Auxiliaire 1,0 kW

Alimentation: 230 V - 50 Hz

Air nécessaire à la combustion 16 m³/h

Categore: II 2E+3+

Appareil régle en Usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

• 73/23 - 90/683 (Basse Tension);
• 90/396 (Appareil Gaz)
• 89/336 (Compatibilité Electromagnétique);
  -93/68 (Directives Générales);
  et modifications successives.

Installation

Emplacement

Les meubles juxtaposés auc cotés de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci. Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

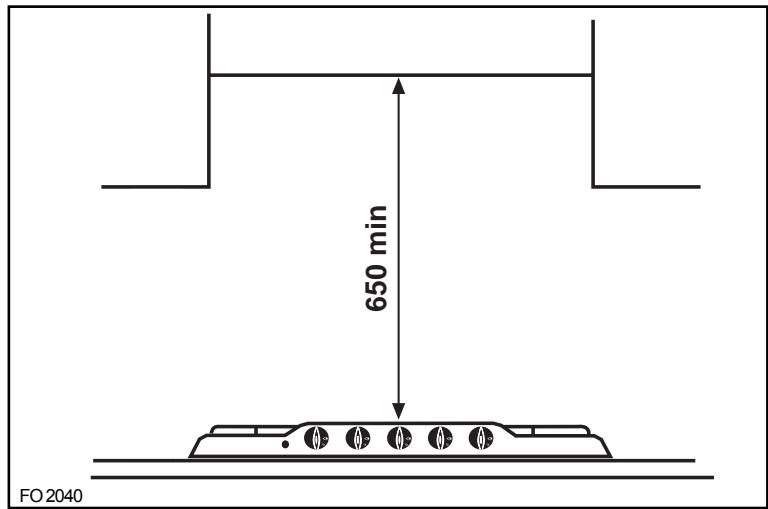

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650~mm au dessus de la table de cuisson.

N'installez pas l'appareil pres de matérielux inflammables (par ex.: rideaux, torchons, etc.).

Débranche intervention.

I'appareil avant toute

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur des batiments d'habitation et leurs dépendances;
• Norme DTU P 45 • 204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental.

Pour les apparèils raccordés au réseau électrique:

• Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Recommendations

• Vérifiez que le débit du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les-appareils de l'installation et vérifiez que tous les raccords sont bien étanches;
• N'omettez pas d'instructor un robinet de barrageque visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière. Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraph "Adaptation des brûleurs au gaz utilisé".

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

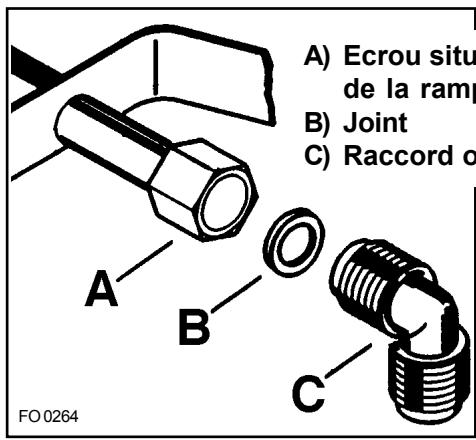

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).
2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivée de gaz.
4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5) Fixez l'appareil au meuble.

Fig. 1

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

- Butane/Propane

Un tubeouple,équipé de sescolliers (conformé à XPD 36-110) peut être utilisé s'il est vistable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conformé à la norme XPD 36-112 ou un flexible métallique conformé à "NFD 36-125".

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

• fixez le raccord orientable à l'embout en interpolant le joint;
• fixez le raccord orientable à la rampe d'alimentation de l'appareil;
• orientez le raccord dans la direction voulue;
• contrôle la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse;
• fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez la pièce défectueuse.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Fig. 2

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Les tables de cuisson sont équipées d'un cable d'alimentation et sont aptes au fonctionnement en 230V - 50 Hz.

Appliquez au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise ajustate.

Si l'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un interrupteur sur le côté de l'installation avec une ouverture minimum entre les contacts de 3 mm.

Le cable de terre jaune-vert ne doit pas etre interrormpu par l'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne “L” de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Remplacement du cable d'alimentation

En cas de remplacement du cable, n'utilise que des cables de type H05V2V2-F T90 adaptés à la charge et à la température d'exploitation. En outre, il faut que le cable de terre jaune/vert soit plus long d'environ 3 cm. que les cables de phase et neutre.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 90^

Pour ouvrir la trappe d'accès à la barrette secteur et avoir accès aux bornes de raccordement, procéder comme décrit ci-dessous:

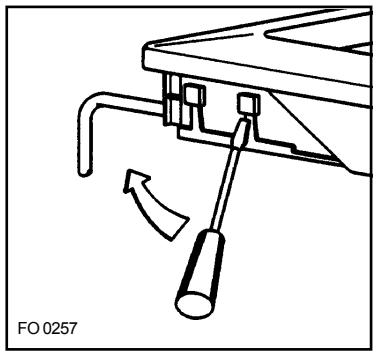

• insérez l'extrémité d'un tournevis dans les saillies situées sur le côte de l'appareil (Fig. 2);
• exercez una faible pression et faites levier vers le haut.

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

A. Remplacement des injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les injecteurs (Fig. 3) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4) Remplacez l'étiquette d'éallonage (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

B. Reglage du ralenti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

Alimentation en gaz naturel

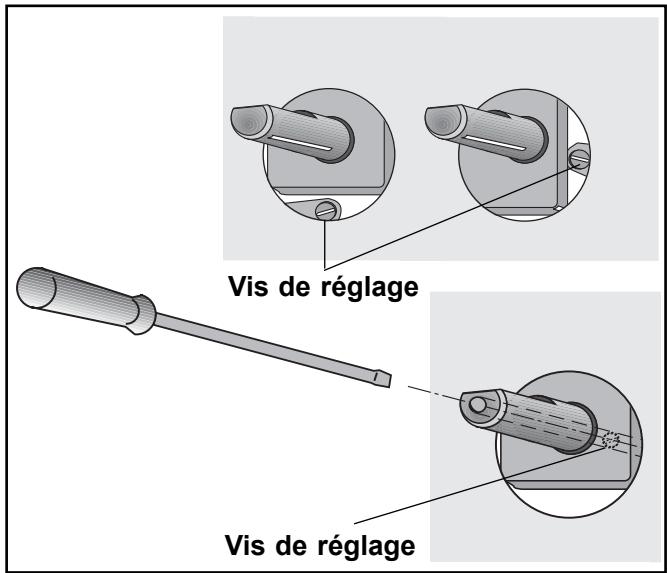

Agissez sur la vis de réglage (Fig. 4) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis (Fig. 4), celle-ci étant déjà prévue pour assurer le début minimum. Contrôlez en tournant la manette de la position de début minimum et vice versa, que la flamme ne s'éteint pas.

Remarque: La vis de reglage est de petite dimension, utilisez un tournevis plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Fig. 3

Fig. 4

TYPE DE BRULEUR	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBIT CALORIFIQUE NOMINAL
			GAZ NATUREL			GAZ BUT.-PROP. 28-30/37 mbar
			Repère injecteur 100/mm	m³/h		Repère injecteur 100/mm	g/h
				G20 20 mbar	G25 25 mbar		G30	G31
Auxiliaire	1,0	0,33	70	0,095	0,111	50	72	71
Semi-rapide	2,0	0,45	96	0,190	0,221	71	145	143
Rapide	Gaz Naturel : 3,0 But./Prop. : 2,8	0,65	119	0,286	0,333	86	203	200
Ultra-rapide	4,0	1,20	146	0,381	0,443	98	291	286

Encastrement

CPG 701

Les dimensions sont indiquées en millimétres.

Encastrement et assemblage

Les tables de cuisson peuvent être encastrées dans un meuble ayant une ouverture aux dimensions indiquées dans la Fig. 5.

Le bord de la démarchee pratiquée doit se couver à au moins 55 mm du mur du fond.

Comme illustré à la Figure 5, les bords latéraux doivent se couver à au moins 150mm des murs ou des meubles latéraux.

Pour fixer la table de cuisson au meuble procédez comme suit:

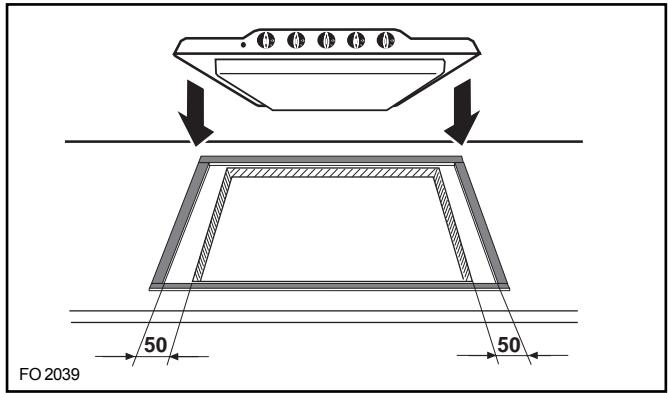

• placez les joints fournis sur les bords de la découpe: positionnez-les exactement sur les bords avant et arrière, et à 50 mm des bords lateraux, en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement(Fig.6);
• placez la table dans la niche d'encastrement en la centrant correctement;

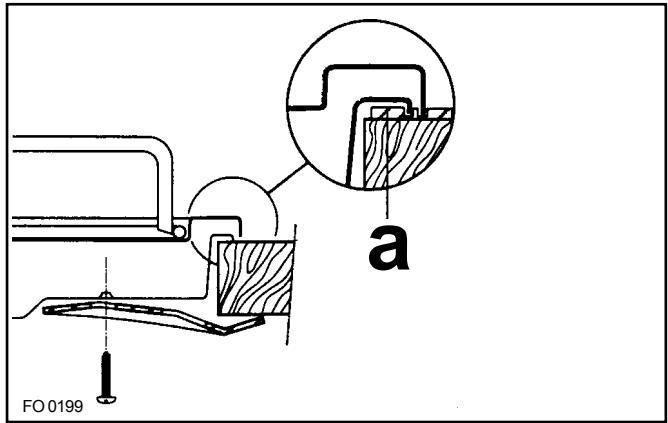

  Fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet. (Fig. 7). La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.

Le bord de la table de cuisson forme un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.

L'encastrement de la table de cuisson au dessus d'un lave-vaisse, d'un réfrigerateur, d'un congélateur, d'un four, ou d'un lave linge est déconseillé lorsque le constructeur de ces appareils electroménagers ne l'a pas formellement prévu.

Fig. 5

Fig. 6

Fig. 7

a) Joint d'étanchéité

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalliques chaudes soit évité.

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit être de 20 mm.

Reportez you à la solution illustrée dans la Fig. 8.

La tablette sous la table de cuisson doit êtreaisément démontable pour avoir facilementaccès à l'appareil en cas de réparation.

Au-dessus d'un four

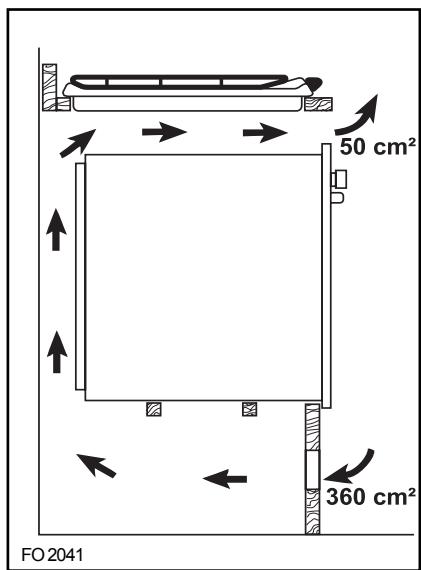

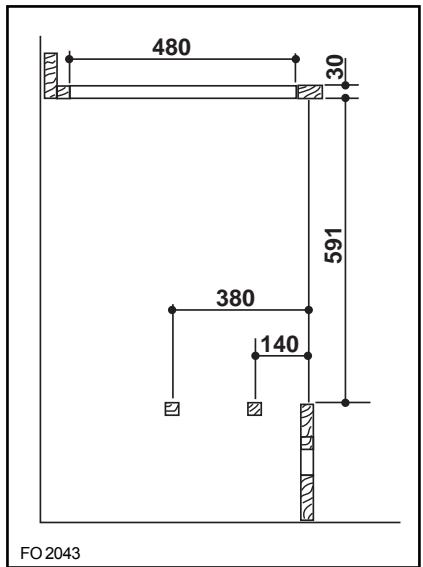

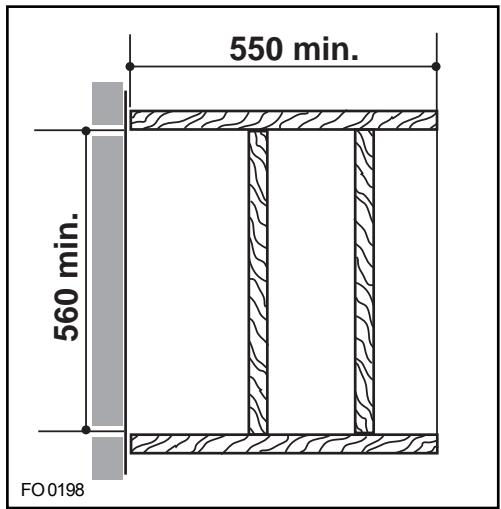

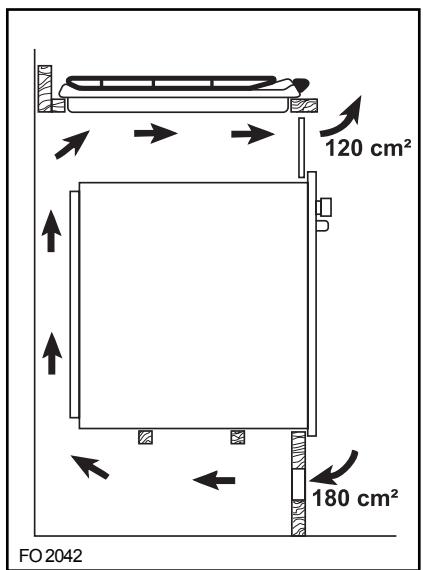

Pour les côtes d'encastrement reportez vous aux Fig. 9 et 12. Prévoir deux supports pour l'aération. Les Figures 10 et 11 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 13).

Fig. 8

Fig. 9

a) Tablette amovable
b) Espace évientuel pour les raccordements

Fig. 10

Fig. 11

Fig. 12

Fig. 13
