GB 052-140 - Hotte aspirante GAGGENAU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	GAGGENAU
Modèle	GB 052-140
Poids	7,0 kg
Diamètre de conduit minimum	150 mm
Distance minimale au sol pour la sortie d'air	1 m
Dépression maximale admissible	4 Pa (0,04 mbar)
Ventilateur externe homologué	HBD-MX10-8
Raccordement électrique	Prolongateur de 5 m fourni, avec fiche mâle
Matériau	Acier inoxydable
Entretien	Utiliser un produit pour acier inox non abrasif
Sécurité	Débrancher avant entretien ; réparations par un spécialiste
Accessoires en option	Silencieux pour conduit de 150 mm
Angle de pente pour tube protecteur	3° vers l'extérieur
Angle de pente pour tuyau télescopique	1° vers l'extérieur
Nombre de pages de la notice	5 pages

FOIRE AUX QUESTIONS - GB 052-140 GAGGENAU

Comment installer correctement la hotte et le ventilateur externe ?

L'installation doit être réalisée par un spécialiste. Le ventilateur externe doit être monté sur un mur extérieur, à au moins 2 mètres de la hotte, en respectant les pentes des conduits (3° pour le tube protecteur, 1° pour le tuyau télescopique). Le diamètre des conduits ne doit jamais être inférieur à 150 mm. Utilisez le prolongateur électrique de 5 m fourni pour le raccordement.

Quels sont les risques liés à une mauvaise évacuation de l'air ?

Si la hotte évacue l'air à l'extérieur dans un logement équipé d'appareils de chauffage à combustion (gaz, fioul, charbon), une dépression excessive peut entraîner une réaspiration des gaz de combustion, causant un risque d'intoxication. La dépression ne doit pas dépasser 4 Pascals (0,04 mbar). Assurez-vous toujours d'un apport d'air suffisant.

Comment nettoyer les surfaces en acier inox ?

Utilisez un produit spécialement conçu pour l'acier inoxydable, qui nettoie sans rayer. Évitez les éponges à dos récurant, les détergents à base de sable, soude caustique, acide ou chlore. Appliquez de temps en temps un produit d'entretien pour acier inox afin de protéger l'aspect.

Puis-je utiliser des produits abrasifs ?

Non, ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant ni avec des détergents contenant du sable, de la soude caustique, de l'acide ou du chlore. Ces produits rayent et endommagent la surface.

Que faire si le cordon d'alimentation est endommagé ?

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne possédant des qualifications identiques, afin d'éviter tout risque. Ne tentez pas de le réparer vous-même.

Quelle est la distance minimale entre le ventilateur et la hotte ?

Le ventilateur externe doit se trouver à au moins 2 mètres de la hotte aspirante. Cette distance est impérative pour garantir un fonctionnement correct et sûr.

Comment vérifier que l'air sort librement du ventilateur ?

Vérifiez régulièrement que rien n'obstrue la grille de sortie d'air du ventilateur. Assurez-vous que des plantes ou autres débris ne bloquent pas l'évacuation. Un entretien régulier est nécessaire pour éviter les obstructions.

Quel est le diamètre minimal des conduits de raccordement ?

Le diamètre des conduits de raccordement à la hotte ne doit jamais être inférieur à 150 mm. Un silencieux supplémentaire (accessoire en option) pour conduit de 150 mm peut être installé.

Puis-je installer la hotte dans une pièce avec des appareils de chauffage à combustion ?

Oui, mais des précautions sont nécessaires. La dépression dans la pièce où se trouve le foyer de chauffage ne doit pas dépasser 4 Pa. Des ouvertures non obturables (portes, fenêtres, ventouses) ou des dispositifs techniques (verrouillage réciproque) doivent assurer un apport d'air suffisant pour la combustion. Cette règle ne s'applique généralement pas aux appareils de cuisson à gaz.

Comment éliminer l'emballage et l'ancien appareil ?

Les matériaux d'emballage sont recyclables. Aidez à les éliminer dans le respect de l'environnement. Avant de vous débarrasser de l'ancien appareil, rendez-le inutilisable. Les appareils usagés ne sont pas des déchets sans valeur ; leur élimination respectueuse permet de récupérer des matières premières. Renseignez-vous auprès de votre revendeur ou de votre mairie sur les possibilités de recyclage.

MODE D'EMPLOI GB 052-140 GAGGENAU

Cet apparéil est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations in expertes
s'assortissant de risques considérables pour l'utilisateur.

Veuillez inscrite la désignation du type du ventilateur externe dans la notice d'utilisation de la hotte aspirante.
Contrôlez s'il est admis de combiner ce ventilateur avec cette hotte aspirante. Il faut que la notice d'utilisation et celle de montage de la hotte mentionnent le type homologué HBD-MX10-8.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Les réparations et opérations d'entretien sur le ventilateur exigent de lemettre hors tension. Pour ce faire, defaites la jonction enchée reliant le secteur et la hotte aspirante, ou débranchez du secteur le cable d'alimentation électrique arrivant à la hotte.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-venture, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.
Les ancients apparèils ne sont pas des déchets sans valeur.

Leur élimination respectue de l'environnement permet de récapuerer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait etat,Vote nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellément possibles.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbar).

On y parvient en présence d'ouvertures non obturables telles que par ex. dans les portes, fenêtres, ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cusinière à gaz).

Le ventilateur doit se couver au minimum à une distance de 2 mètres de la hotte aspirante.
Ne montez pas le ventilateur sur mur extérieur à proximite de fenêtes, portes ou terrasses.
Montez le ventilateur sur mur extérieur a un endroit,
- Excluant d'exposer les riverains et voisins à des nuisances (bruits et odeurs),
- Facilitant l'accès pour l'entretien et les réparations.
Les jonctions enchichées des cables électriques doivent se trouver à l'intérieur du bâtiment.
En aucun point des conduits de raccordement à la hotte, le diamètre de ces derniers ne doit être inférieur à 150mm . Vous pouvez, après du commerce spécialisé, vous procurer un silencieux supplémentaire (accessoire en option) pour conduit de 150mm .

Préparation du mur

Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.

Poids: 7,0 kg.

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

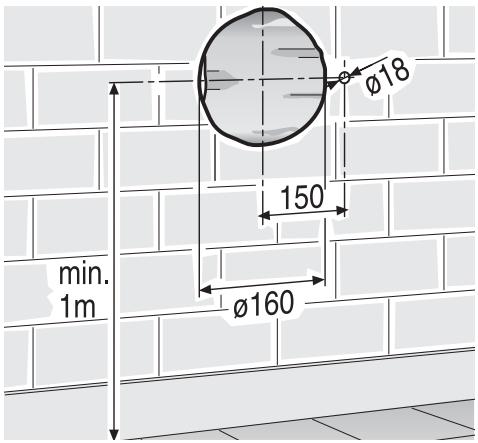

1. Percée dans le mur

Percez un trou de 160mm minimum, destiné au passage du conduit t'élescopique, et de 18mm pour le conduit protecteur du cordon électric. Prévoyez une distance d'un mètre minimum par rapport au sol pour que l'air puisse sorting librement.

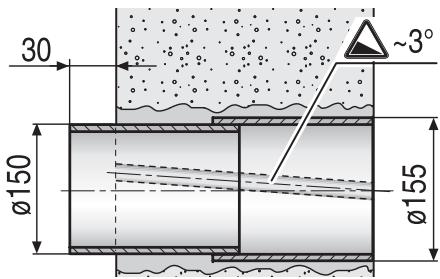

1. Raccourcissez le conduit protecteur du cordon électrique à une longueur égale à l'épaissur du mur. Insérez le conduit téléscopique:

à l'extérieur, ce conduit doit arrivier à ras du mur,
à l'intérieur, il doit faire saillie de 30 mm.

Tube protector du cable:

Prévoir 3^ de pente vers l'extérieur.

Tuyau télécopique:

Prévoir 1^ de pente vers l'extérieur.

Immobilisez le tube de protection du cordon d'alimentation et le conduit téléscopique puis étanchez.

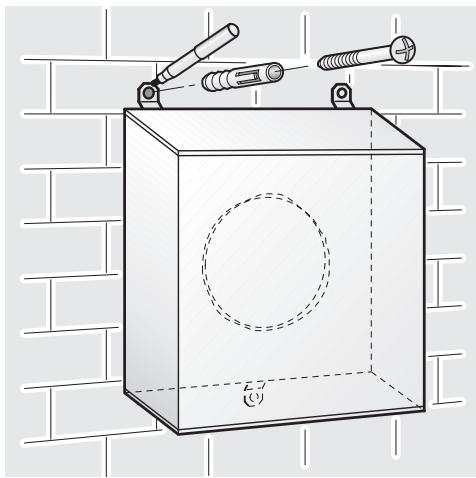

1. Présentez et maintenez le ventilateur en position.

Pendant cette opération, emboîtez l'embout du ventilateur dans le conduit téléscopique.

Sortie d'air vers le bas.

Marquez l'emplacement de la fixation en haut à gauche.

1. Retirez le ventilateur.
2. En haut à gauche, percez un trou de 8 mm . Mettez la chevelle en place, maintenez le ventilateur en position puis vissez à fond.

1. Ajustez l'horizontalité du ventilateur et centrez-le par rapport au conduit téléscopique.

Marquez les points de fixation en haut à droite et en bas au milieu.

Retirez à nouveau le ventilateur.

1. Percez deux trouss de 8 mm, en haut à droite et en bas au milieu.

Les chevilles employées doivent être adaptées à la maçonnerie.

1. Debranche la fiche maje des fils du cordon d'alimentation.

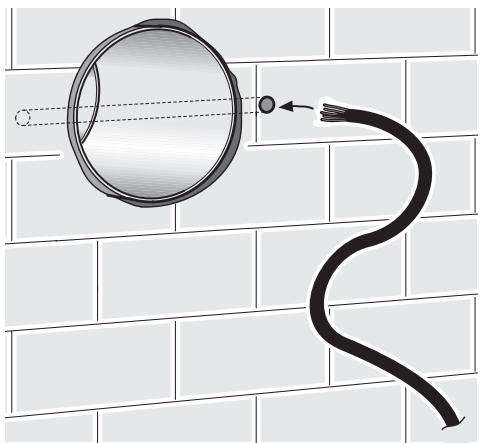

2. Faites passer le cordon d'alimentation par le tube protecteur.

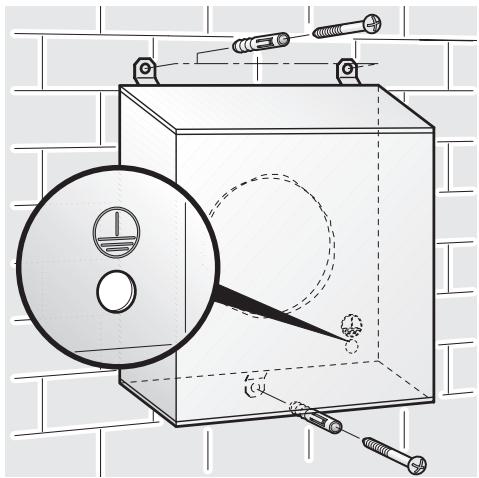

1. Maintenez le ventilateur en position puis vissez-le à fond contre le mur.
   Le branchement électrique avec la hotte aspirante a lieu au moyen du prolongateur d'env. 5 m livre avec la hotte aspirante.

S'il faut utiliser un cable prolongateur supplémentaire, il faudra, avant de visser, qu'un electricien agree raccorde à la terre, de l'extérieur, le carter du ventilateur. Les pieces utilisées pour réaliser la jonction à la terre ne doivent pas entraîre en contact avec la roue du ventilateur.

1. Remontez les fils du cordon d'alimentation sur la fiche maje. Veillez a bien respecter les polarités.

Montage

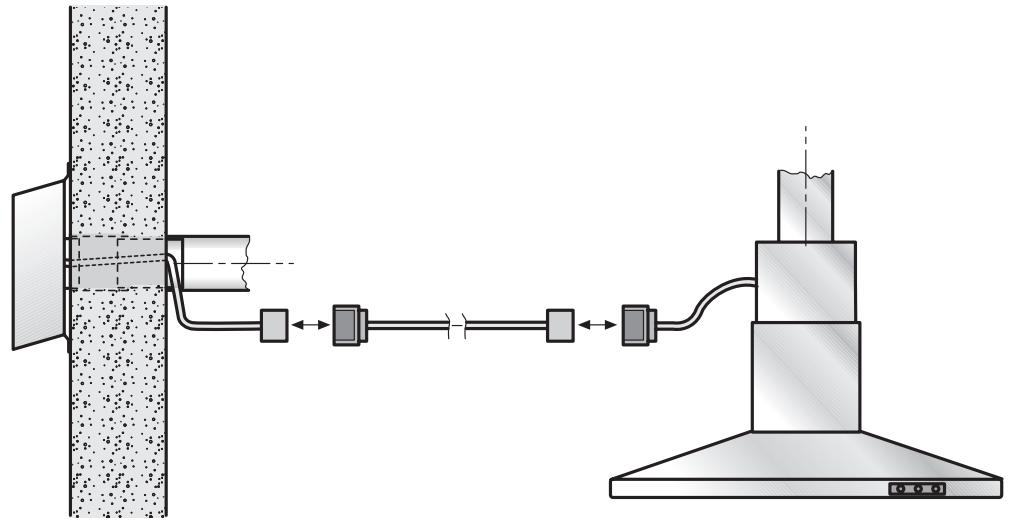

1. Etablissez la jonction entre le ventilateur et la hotte aspirante (conduits et jonction électrique).
   Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se trouver en position fermée.

Conseils pour l'utilisateur

Consignes de sécurité

Vérifiez régulierement si l'air peut sortir sans obstacle du ventilateur.

Rien ne doit colmater la grille de sortie d'air;
veillez à ce que des plantes ayant grandi ne
l'obstruent pas.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.

Nettoyage et entretien

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.
Afin de protégger l'aspect de l'appareil, appliquez de temps en temps un peu de produit d'entretien pour acier inox.
